流程图

该流程图就是用下方的代码再markdown中实现的

```mermaid

graph RL;

A-->B;

A-->C;

B-->D;

C-->D;

```

关键词解读

关键词

功能

graph

定义流程图

TD

流程图方向。mermai的方位还有T、D、L、 R，分别代表上、下、左、右。两个方位组合成一个流动方向。本案例是从上到下，即TD

-->

有向箭头

节点还可以用 ::: 调用修饰函数，如下

```mermaid

graph LR

A:::someclass --> B

classDef someclass fill:#f96;

```

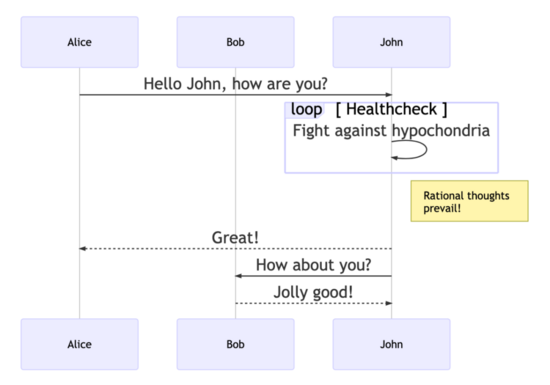

时序图

时序图用于描述对象之间的传递消息的时间顺序, 即用例中的行为顺序. 顺序图稍微复杂了一丢丢，代码如下

```mermaid

sequenceDiagram

participant Alice

participant Bob

participant John

Alice->>John: Hello John, how are you?

loop Healthcheck

John->>John: Fight against hypochondria

end

Note right of John: Rational thoughts
prevail!

John-->>Alice: Great!

John->>Bob: How about you?

Bob-->>John: Jolly good!

```

用到的关键词

关键词

功能

sequenceDiagram

定义顺序表

participant

定义图中的节点

loop 、end

循环体代码块，以loop开头，end结束；

Note

提示框

right of

方位关键词

->>

实线箭头连接线

-->>

虚线箭头

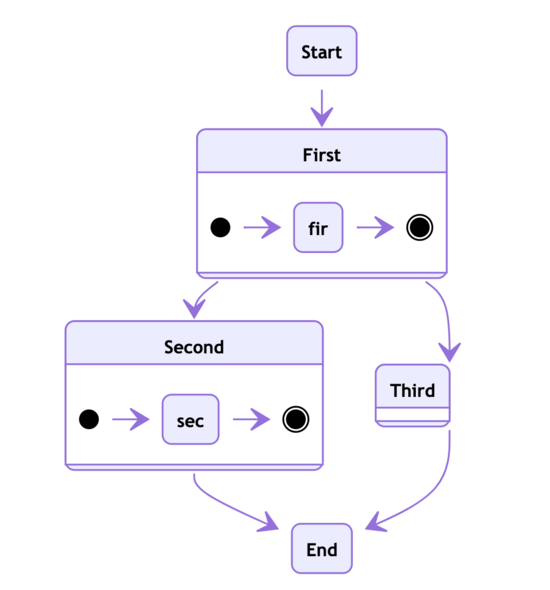

状态图

通过建立对象的生存周期模型来描述对象随时间变化的动态行为

代码

```mermaid

stateDiagram

Start --> First

First --> Second

First --> Third

Second --> End

Third --> End

state First {

[*] --> fir

fir --> [*]

}

state Second {

[*] --> sec

sec --> [*]

}

state Third {}

```

代码关键词解读

关键词

功能

stateDiagram

用于定义状态图

[*]

实心黑点

-->

有向实线

state

用于定义状态

我们可以看到状态state还可以定义内部的流程，如First和Second；Third没有定义内部处理过程。

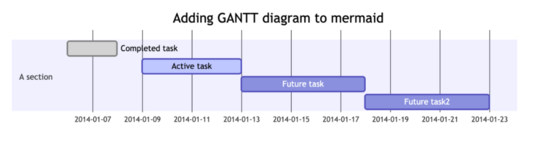

甘特图

代码如下

```mermaid

gantt

dateFormat YYYY-MM-DD

title Adding GANTT diagram to mermaid

excludes weekdays 2014-01-10

section A section

Completed task :done, des1, 2014-01-06,2014-01-08

Active task :active, des2, 2014-01-09, 3d

Future task : des3, after des2, 5d

Future task2 : des4, after des3, 5d

```

用到的关键词

关键词

功能

gantt

定义甘特图

dataFormat

定义日期格式

title

标题

excludes

排除项目周期中的放假休息等日期

section

定义一个项目

:done 、 :active 、 :

项目中的状态

after

紧随其后

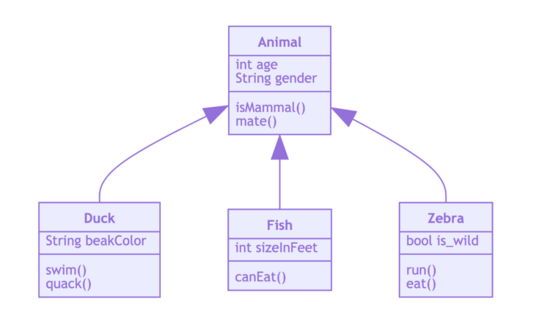

class类图

面向对象的编程会经常看到类，类与类有所属关系。比如中国人是人类的一员，而人类又隶属于灵长类动物。

代码

```mermaid

classDiagram

Animal

Animal

Animal

Animal : int age

Animal : String gender

Animal: isMammal()

Animal: mate()

class Duck{

String beakColor

swim()

quack()

}

class Fish{

int sizeInFeet

canEat()

}

class Zebra{

bool is_wild

run()

eat()

}

```

用到的关键词

关键词

功能

classDiagram

定义类图

隶属于某类

Animal : int age

定义Animal的年龄属性(属性没有用括号)

Animal: isMammal()

定义Animal的是否为哺乳动物方法(方法有括号)

class Duck

定义Duck类

大家如果熟悉Python，就能理解类的属性和方法区别就是是否有括号。
