面试题

1~2亿条数据需要缓存，请问如何设计这个存储案例

我们指定单机单台100%不可能，肯定是分布式存储，用redis如何落地？

上述问题阿里P6~P7工程案例和场景设计类必考题目， 一般业界有3种解决方案

1. 哈希取余分区
2. 一致性哈希算法分区
3. 哈希槽分区

一 、哈希取余分区

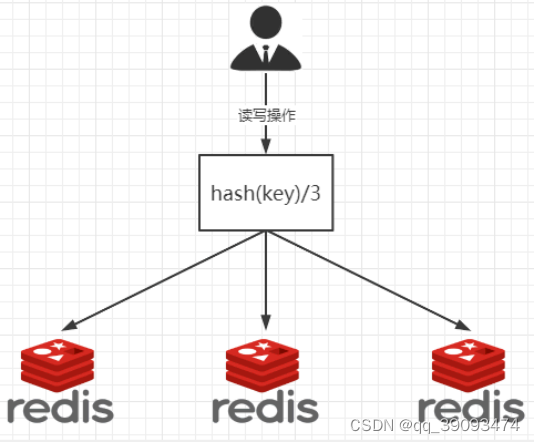

2亿条记录就是2亿个k,v，我们单机不行必须要分布式多机，假设有3台机器构成一个集群，用户每次读写操作都是根据公式：
hash(key) % N个机器台数，计算出哈希值，用来决定数据映射到哪一个节点上。

优点：

1. 简单粗暴，直接有效，只需要预估好数据规划好节点，例如3台、8台、10台，就能保证一段时间的数据支撑。
2. 使用Hash算法让固定的一部分请求落到同一台服务器上，这样每台服务器固定处理一部分请求（并维护这些请求的信息），起到负载均衡+分而治之的作用。

缺点：

1. 原来规划好的节点，进行扩容或者缩容就比较麻烦了额，不管扩缩，每次数据变动导致节点有变动，映射关系需要重新进行计算，在服务器个数固定不变时没有问题，如果需要弹性扩容或故障停机的情况下，原来的取模公式就会发生变化：Hash(key)/3会变成Hash(key) /?。此时地址经过取余运算的结果将发生很大变化，根据公式获取的服务器也会变得不可控。
2. 某个redis机器宕机了，由于台数数量变化，会导致hash取余全部数据重新洗牌。

二、 一致性哈希算法分区

2.1 一致性Hash算法背景

一致性哈希算法在1997年由麻省理工学院中提出的，设计目标是为了解决分布式缓存数据变动和数据映射，某个机器宕机了，分母数量改变了，自然取余数就发生了改变。

2.2 如何构建一致性Hash算法

提出一致性Hash解决方案。 目的是当服务器个数发生变动时， 尽量减少影响客户端到服务器的映射关系

2.2.1 算法构建一致性哈希环

一致性哈希环

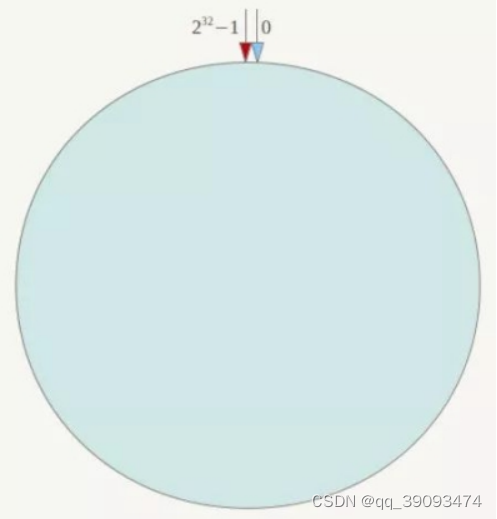

一致性哈希算法必然有一个hash函数并按照算法产生hash值，这个算法的所有可能哈希值会构成一个全量集，这个集合可以成为一个hash空间[0,2^32-1]，这个是一个线性空间，但是在算法中，我们通过适当的逻辑控制将它的首尾相连(0 = 2^32),这样让它逻辑上形成了一个环形空间。

它也是按照使用取模的方法，前面文章介绍的节点取模法是对节点（服务器）的数量进行取模，而一致性Hash算法是对2^32取模，简单来说，一致性Hash算法将整个哈希值空间组织成一个虚拟的圆环，如假设某哈希函数H的值空间为0-2^32-1（即哈希值是一个32位无符号整形），整个哈希环如下图：整个空间按顺时针方向组织，圆环的正上方的点代表0，0点右侧的第一个点代表1，以此类推，2、3、4、……直到2^32-1， 也就是说0点左侧的第一个点代表2^32-1， 0和2^32-1 在零点中方向重合，我们把这个由2^32个点组成的圆环称为Hash环。

2.2.2 服务器IP节点映射

节点映射

将集群中各个IP节点映射到环上的某一个位置。

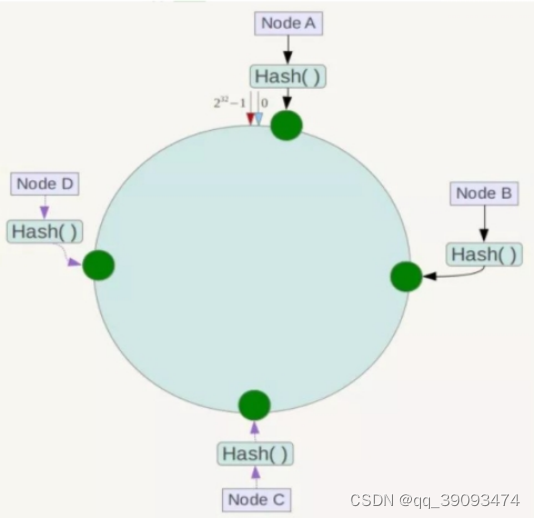

将各个服务器使用Hash函数进行一个哈希，具体可以选择服务器IP或主机名作为关键字进行哈希，这样每台服务器就能确定其在哈希环上的位置，假如4个节点NodeA、B、C、D，假如4个节点NodeA、B、C、D，经过IP地址的哈希函数计算(hash(ip))，使用IP地址哈希后在环空间的位置如下：

2.2.3 key落到服务器的落键规则

当我们需要存储一个kv键值对时，首先计算key的hash值，hash(key)，将这个key使用相同的函数Hash计算出哈希值并确定此数据在环上的位置，从此位置沿环顺时针“行走”，第一台遇到的服务器就是其应该定位到的服务器，并将该键值对存储在该节点上。

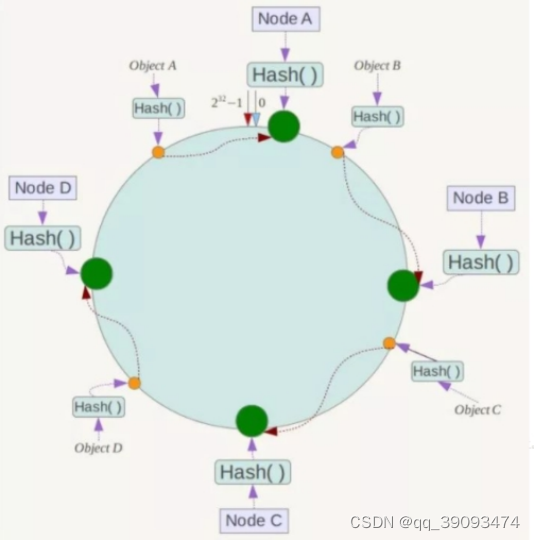

如我们有Object A、Object B、Object C、Object D四个数据对象，经过哈希计算后，在环空间上的位置如下：根据一致性Hash算法，数据A会被定为到Node A上，B被定为到Node B上，C被定为到Node C上，D被定为到Node D上。

2.3 优缺点

2.3.1 优点

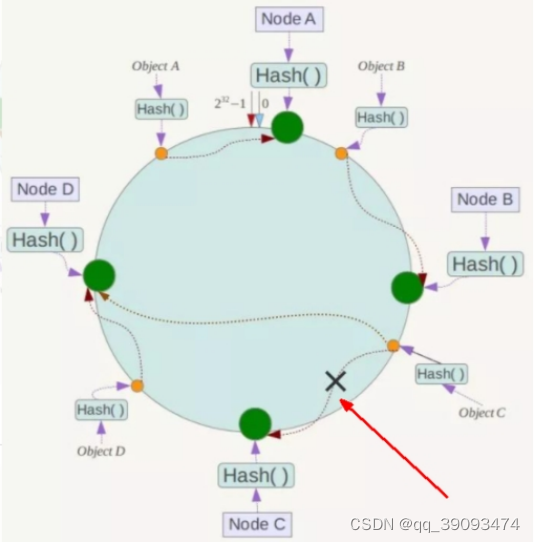

一致性哈希算法的容错性

假设Node C宕机，可以看到此时对象A、B、D不会受到影响，只有C对象被重定位到Node D。一般的，在一致性Hash算法中，如果一台服务器不可用，则受影响的数据仅仅是此服务器到其环空间中前一台服务器（即沿着逆时针方向行走遇到的第一台服务器）之间数据，其它不会受到影响。简单说，就是C挂了，受到影响的只是B、C之间的数据，并且这些数据会转移到D进行存储。

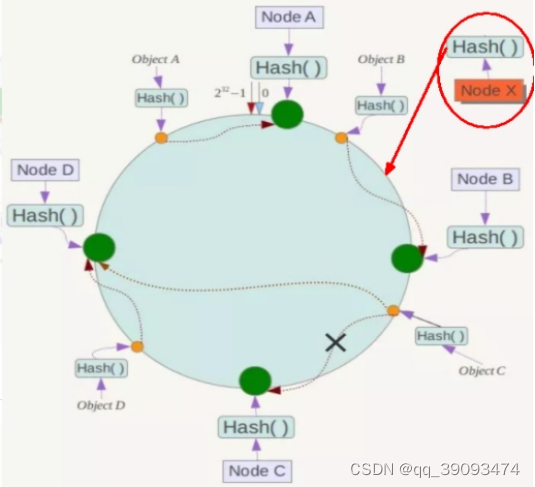

一致性哈希算法的扩展性

数据量增加了，需要增加一台节点NodeX，X的位置在A和B之间，那收到影响的也就是A到X之间的数据，重新把A到X的数据录入到X上即可，
不会导致hash取余全部数据重新洗牌。

2.3.2 缺点

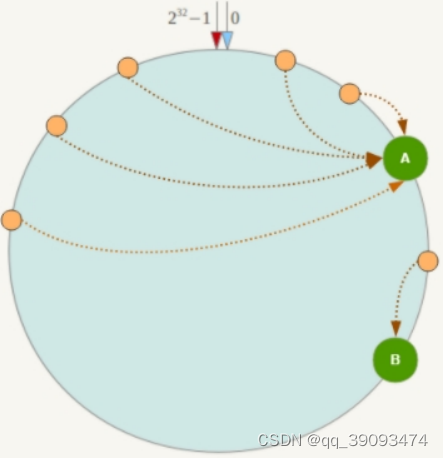

一致性哈希算法的数据倾斜问题

Hash环的数据倾斜问题

一致性Hash算法在服务节点太少时，容易因为节点分布不均匀而造成数据倾斜（被缓存的对象大部分集中缓存在某一台服务器上）问题。

例如系统中只有两台服务器：

2.4 总结

• 为了在节点数目发生改变时尽可能少的迁移数据
• 将所有的存储节点排列在收尾相接的Hash环上，每个key在计算Hash后会顺时针找到临近的存储节点存放。
• 而当有节点加入或退出时仅影响该节点在Hash环上顺时针相邻的后续节点。

优点

• 加入和删除节点只影响哈希环中顺时针方向的相邻的节点，对其他节点无影响。

缺点

• 数据的分布和节点的位置有关，因为这些节点不是均匀的分布在哈希环上的，所以数据在进行存储时达不到均匀分布的效果。

三、哈希槽分区

3.1 为什么出现？

一致性哈希算法的数据倾斜问题

哈希槽实质就是一个数组，数组[0,2^14 -1]形成hash slot空间。

3.2 能干什么？

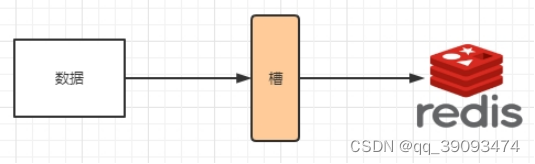

解决均匀分配的问题，在数据和节点之间又加入了一层，把这层称为哈希槽（slot），用于管理数据和节点之间的关系，现在就相当于节点上放的是槽，槽里放的是数据。

槽解决的是粒度问题，相当于把粒度变大了，这样便于数据移动。

哈希解决的是映射问题，使用key的哈希值来计算所在的槽，便于数据分配。

3.3 多少个hash槽？

一个集群只能有16384个槽，编号0-16383（0-2^14-1）。这些槽会分配给集群中的所有主节点，分配策略没有要求。可以指定哪些编号的槽分配给哪个主节点。

集群会记录节点和槽的对应关系。

解决了节点和槽的关系后，接下来就需要对key求哈希值，然后对16384取余，余数是几key就落入对应的槽里。slot = CRC16(key) % 16384。以槽为单位移动数据，因为槽的数目是固定的，处理起来比较容易，这样数据移动问题就解决了。

3.4 哈希槽计算

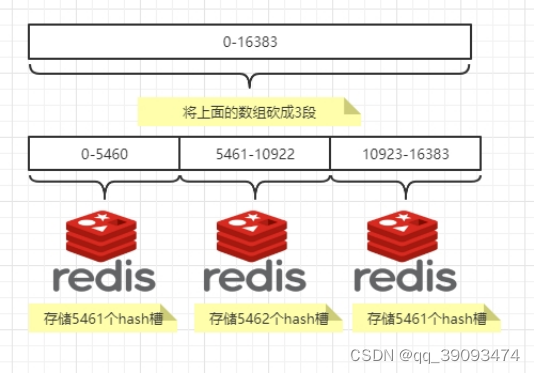

Redis 集群中内置了 16384 个哈希槽，redis 会根据节点数量大致均等的将哈希槽映射到不同的节点。

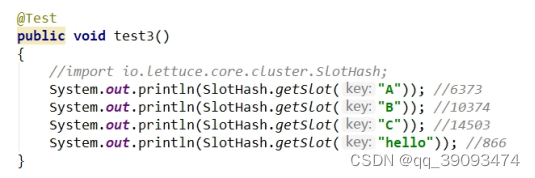

当需要在 Redis 集群中放置一个 key-value时，redis 先对 key 使用 crc16 算法算出一个结果，然后把结果对 16384 求余数，这样每个 key 都会对应一个编号在 0-16383 之间的哈希槽，也就是映射到某个节点上。如下代码，key之A 、B在Node2， key之C落在Node3上

四、3主3从redis集群配置

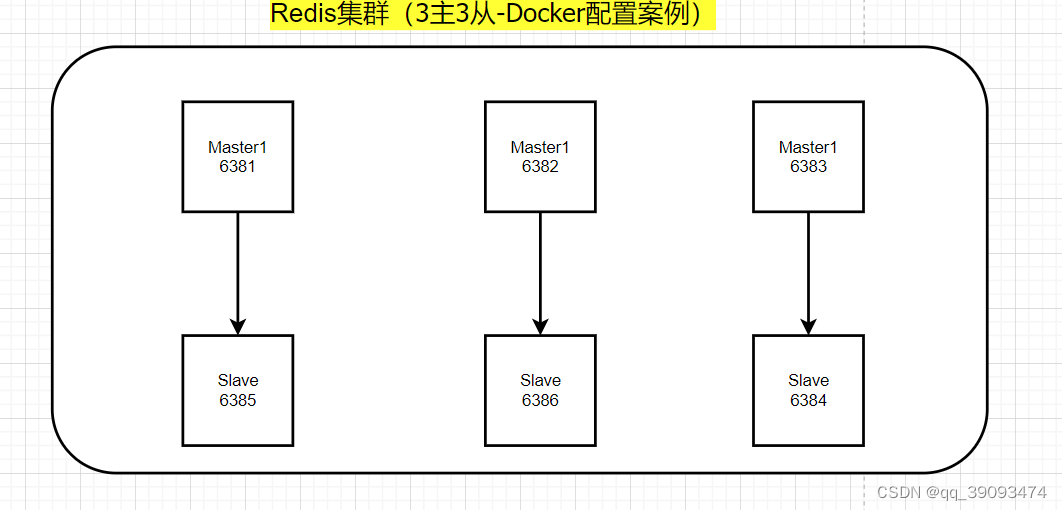

4.1 架构图

4.2 搭建步骤

4.2.1 启动容器

关闭防火墙+启动docker后台服务

systemctl start docker

Linux Docker容器磁盘出现日志/var/lib/docker/overlay2占用100%

4.2.2 新建6个docker容器redis实例

docker run -d --name redis-node-1 --net host --privileged=true -v /data/redis/share/redis-node-1:/data redis:6.0.8 --cluster-enabled yes --appendonly yes --port 6381  # --requirepass 000415 设置密码

docker run -d --name redis-node-2 --net host --privileged=true -v /data/redis/share/redis-node-2:/data redis:6.0.8 --cluster-enabled yes --appendonly yes --port 6382 # --requirepass 000415 设置密码

docker run -d --name redis-node-3 --net host --privileged=true -v /data/redis/share/redis-node-3:/data redis:6.0.8 --cluster-enabled yes --appendonly yes --port 6383 # --requirepass 000415 设置密码

docker run -d --name redis-node-4 --net host --privileged=true -v /data/redis/share/redis-node-4:/data redis:6.0.8 --cluster-enabled yes --appendonly yes --port 6384 # --requirepass 000415 设置密码

docker run -d --name redis-node-5 --net host --privileged=true -v /data/redis/share/redis-node-5:/data redis:6.0.8 --cluster-enabled yes --appendonly yes --port 6385 # --requirepass 000415 设置密码

docker run -d --name redis-node-6 --net host --privileged=true -v /data/redis/share/redis-node-6:/data redis:6.0.8 --cluster-enabled yes --appendonly yes --port 6386 # --requirepass 000415 设置密码

如果想使用自定义配置文件，记得先创建/dhx/redis/redis-node-1/config/redis.conf配置文件

docker run -d --name redis-node-1 --net host --privileged=true -v /dhx/redis/redis-node-1/data:/data -v /dhx/redis/redis-node-1/config/redis.conf:/usr/local/etc/redis/redis.conf redis  redis-server /usr/local/etc/redis/redis.conf --cluster-enabled yes --appendonly yes --port 6381

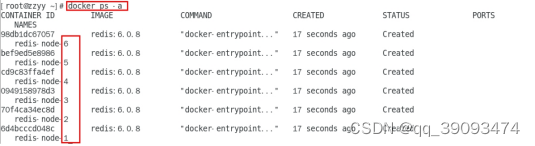

如果运行成功，效果如下：

命令分步解释

• docker run:创建并运行docker容器实例
• --name redis-node-6: 容器名字
• --net host :使用宿主机的IP和端口，默认
• --privileged=true :获取宿主机root用户权限
• -v /data/redis/share/redis-node-6:/data:容器卷，宿主机地址:docker内部地址
• redis:6.0.8 :redis镜像和版本号
• --cluster-enabled yes :开启redis集群
• --appendonly yes:开启持久化
• --port 6386: redis端口号
• –requirepass 000415 ：设置密码 （如果你是通过docker 容器内部连接的话，就随意，可设可不设。但是如果想向外开放的话，一定要设置，不然容易中病毒）

4.2.3 进入容器redis-node-1并为6台机器构建集群关系

随便进入一个容器，我们这里进入redis-node-1

docker exec -it redis-node-1 /bin/bash

4.2.4 构建主从关系

注意，进入docker容器后才能执行一下命令，且注意自己的真实IP地址

ifconfig

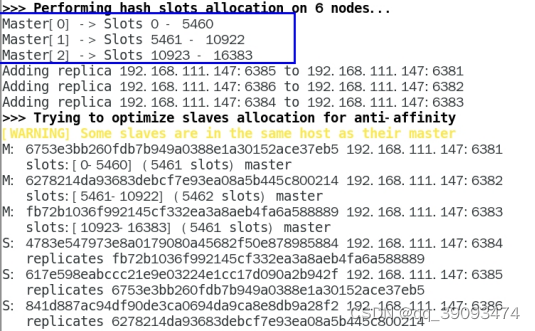

redis-cli --cluster create 192.168.111.147:6381 192.168.111.147:6382 192.168.111.147:6383
192.168.111.147:6384 192.168.111.147:6385 192.168.111.147:6386 --cluster-replicas 1
# -a 000415 验证密码

• --cluster-replicas 1 :表示为每个master创建一个slave节点
• -a 000415：表示设置的密码

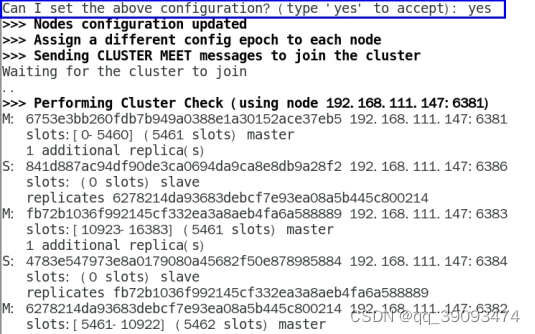

一切OK的话，3主3从搞定

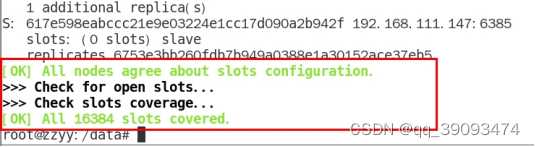

4.2.5 查看集群状态

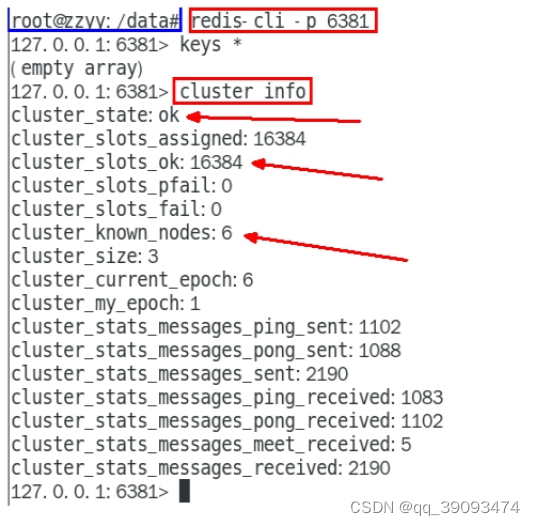

链接进入6381作为切入点，查看集群状态

redis-cli -p 6381 #连接redis 6381
# auth 000415  验证密码
keys * #查看所有key
cluster info #查看集群状态

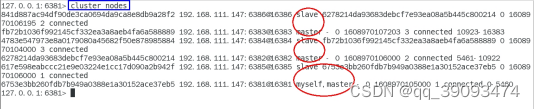

链接进入6381作为切入点，查看节点状态

cluster nodes

本次实际主从节点对应情况

主服务器	从服务器
1	5
2	6
3	4

4.3 主从容错切换迁移案例

4.3.1 数据读写存储

1. 启动6台机器构成的集群并通过exec进入

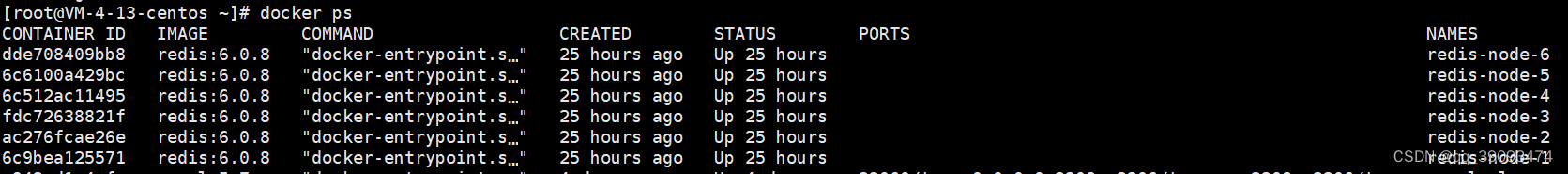

docker ps

docker exec -it redis-node-1 /bin/bash
redis-cli  -p 6381
# auth 000415  验证密码
keys *
set k1 v1

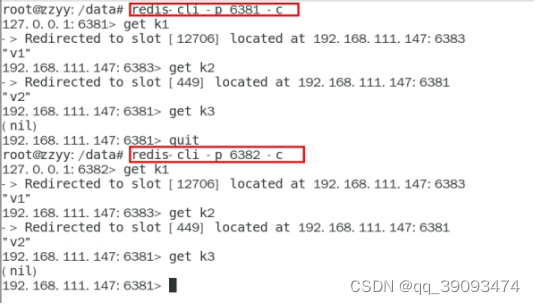

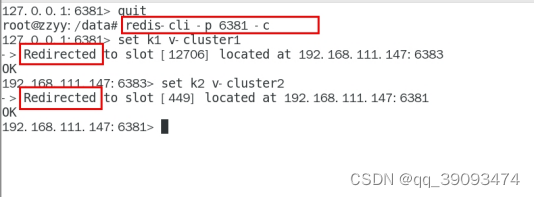

2. 防止路由失效加参数-c并新增两个key

加入参数-c，优化路由

redis-cli  -p 6381 -c

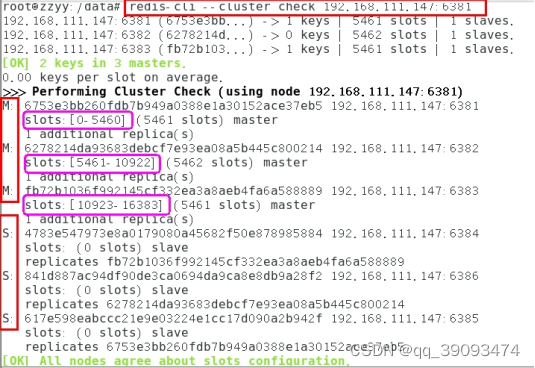

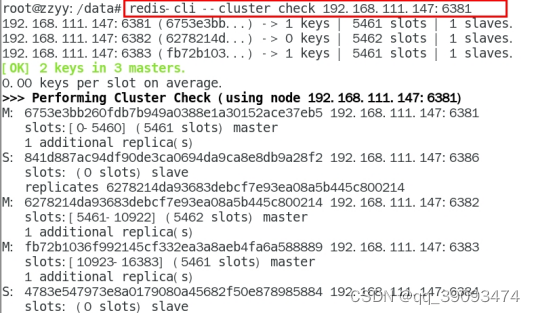

3. 查看集群信息

redis-cli --cluster check 192.168.111.147:6381 -a 000415

4.3.2 容错切换迁移

1. 主6381和从机切换，先停止主机6381

docker stop redis-node-1

6381主机停了，对应的真实从机上位

6381作为1号主机分配的从机以实际情况为准，具体是几号机器就是几号

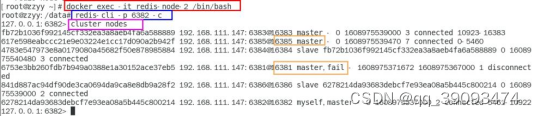

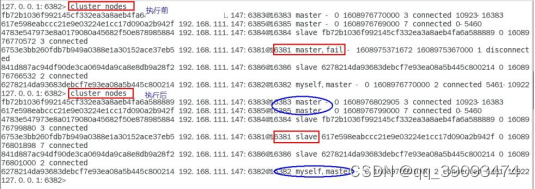

再次查看集群信息

docker exec -it redis-node-2 /bin/bash

可以看到6381宕机了，6385上位成为了新的master。

备注：本次脑图笔记6381为主下面挂从6385。
每次案例下面挂的从机以实际情况为准，具体是几号机器就是几号

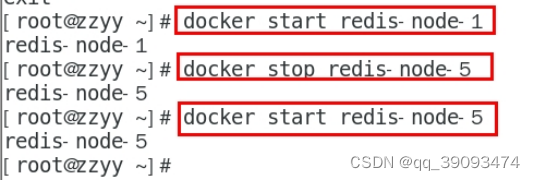

2. 先还原之前的3主3从

docker start redis-node-1
docker stop redis-node-5
docker start redis-node-5

中间需要等待一会儿，docker集群重新响应。

3. 先启6381

docker start redis-node-1

4. 再停6385


docker stop redis-node-5

5. 再启6385


docker start redis-node-5

主从机器分配情况以实际情况为准

6. 查看集群状态

redis-cli --cluster check 自己IP:6381

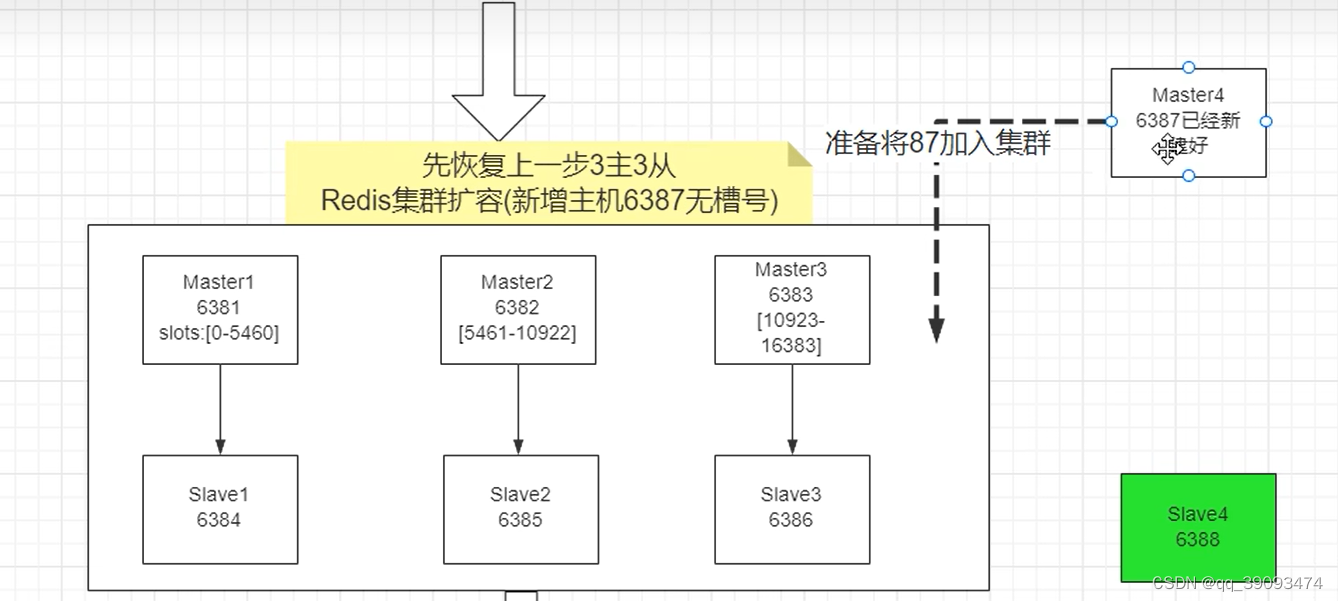

4.4 主从扩容案例

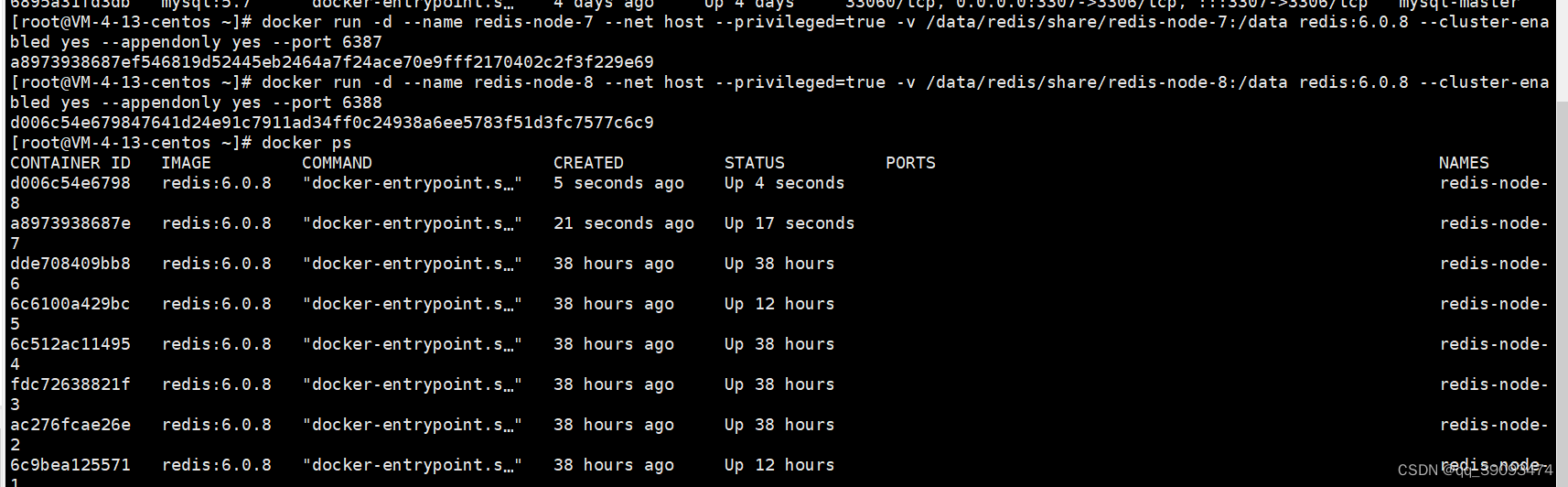

4.4.1 新建6387、6388两个节点+新建后启动+查看是否8节点

docker run -d --name redis-node-7 --net host --privileged=true -v /data/redis/share/redis-node-7:/data redis:6.0.8 --cluster-enabled yes --appendonly yes --port 6387

docker run -d --name redis-node-8 --net host --privileged=true -v /data/redis/share/redis-node-8:/data redis:6.0.8 --cluster-enabled yes --appendonly yes --port 6388

docker ps

4.4.2 进入6387容器实例内部

进入6387容器实例内部

docker exec -it redis-node-7 /bin/bash

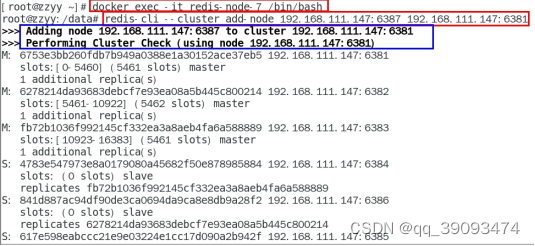

将新增的6387节点(空槽号)作为master节点加入原集群

#将新增的6387作为master节点加入集群

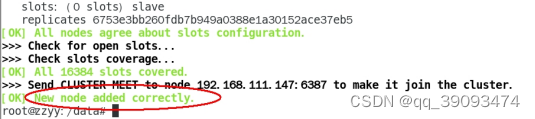

redis-cli --cluster add-node 自己实际IP地址:6387 自己实际IP地址:6381

• 6387 就是将要作为master新增节点
  -6381 就是原来集群节点里面的领路人，相当于6387拜拜6381的码头从而找到组织加入集群

4.4.3 检查集群情况第1次

redis-cli --cluster check 真实ip地址:6381

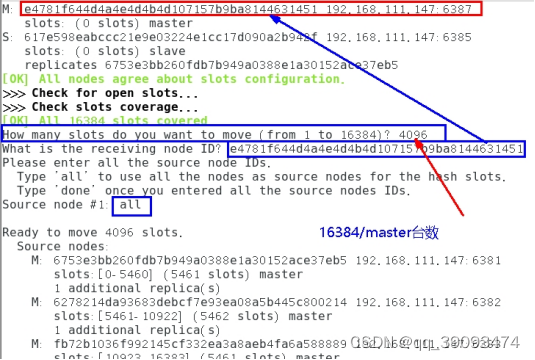

4.4.4 重新分派槽号

命令:redis-cli --cluster reshard IP地址:端口号

redis-cli --cluster reshard 192.168.111.147:6381

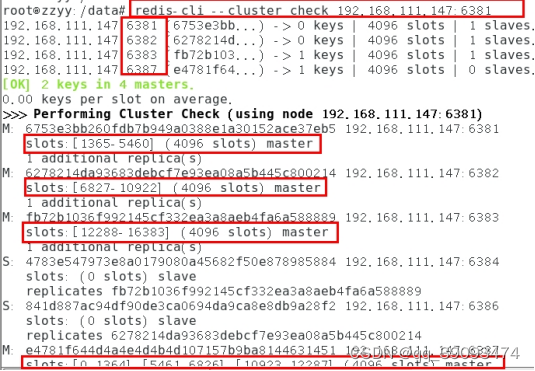

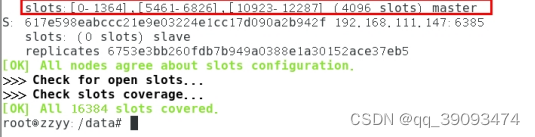

4.4.5 检查集群情况第2次

redis-cli --cluster check 真实ip地址:6381

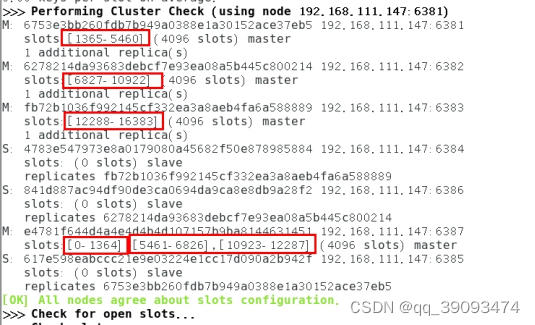

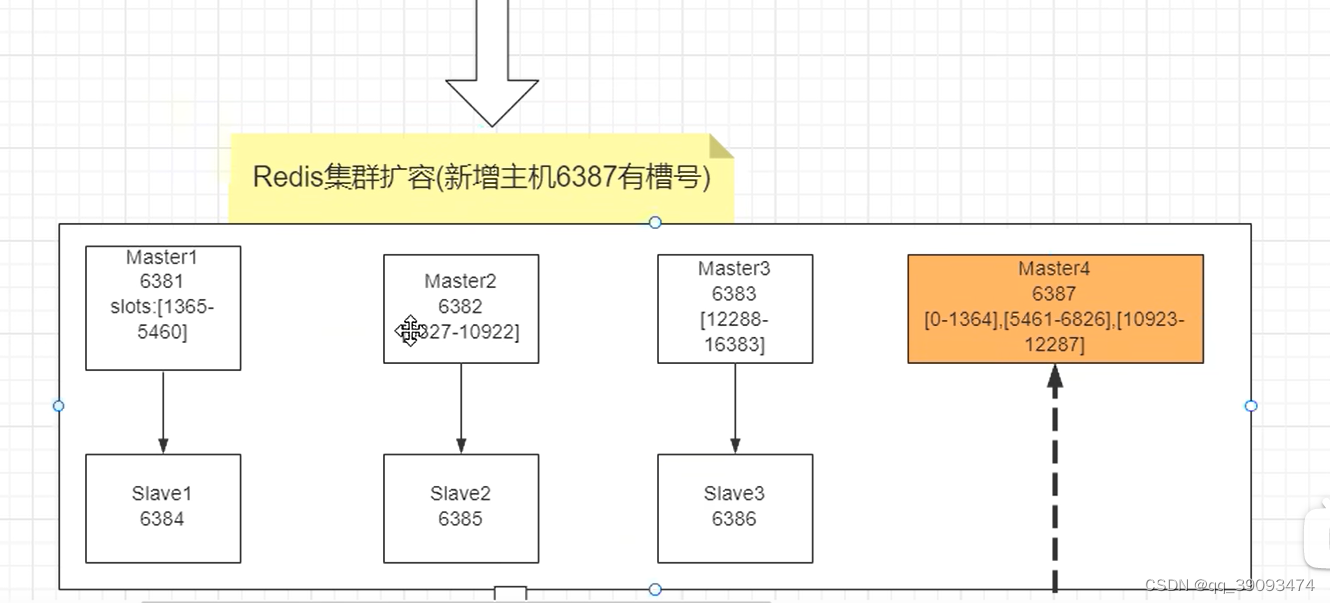

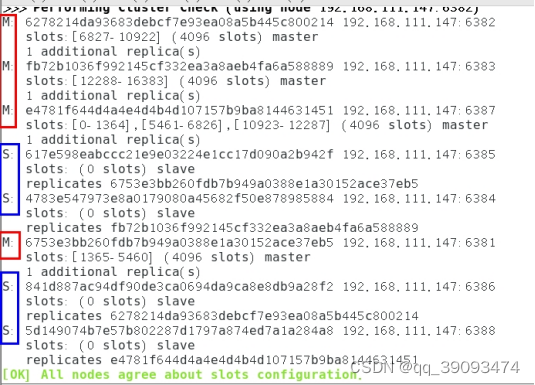

4.4.6 槽号分派说明

为什么6387是3个新的区间，以前的还是连续？

重新分配成本太高，所以前3家各自匀出来一部分，从6381/6382/6383三个旧节点分别匀出1364个坑位给新节点6387

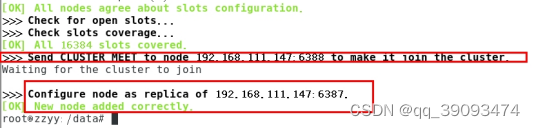

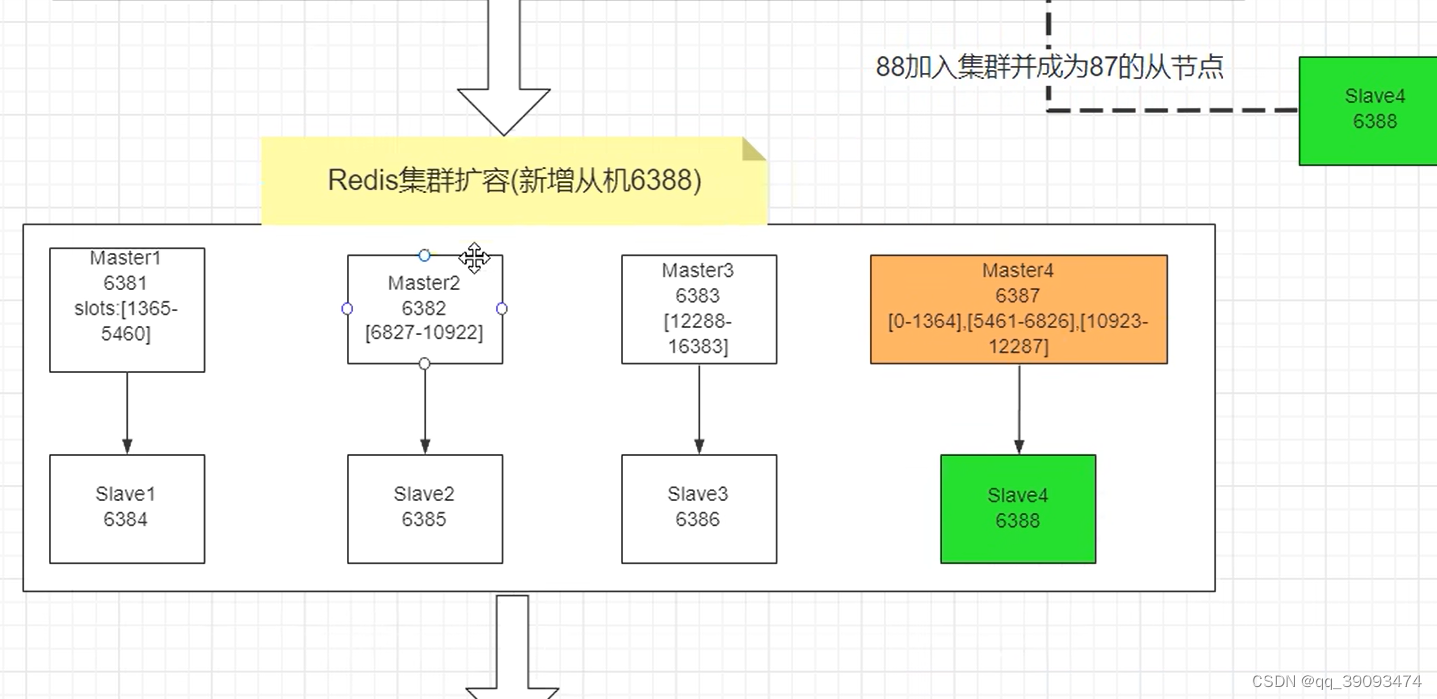

4.4.7 为主节点6387分配从节点6388

命令：redis-cli --cluster add-node ip:新slave端口 ip:新master端口
--cluster-slave --cluster-master-id 新主机节点ID

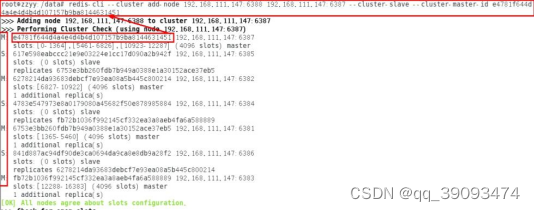

redis-cli --cluster add-node 192.168.111.147:6388 192.168.111.147:6387
--cluster-slave --cluster-master-id e4781f644d4a4e4d4b4d107157b9ba8144631451-------这个是6387的编号，按照自己实际情况

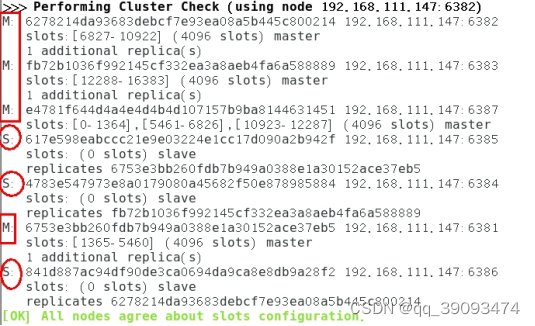

4.4.8 检查集群情况第3次

redis-cli --cluster check 192.168.111.147:6382

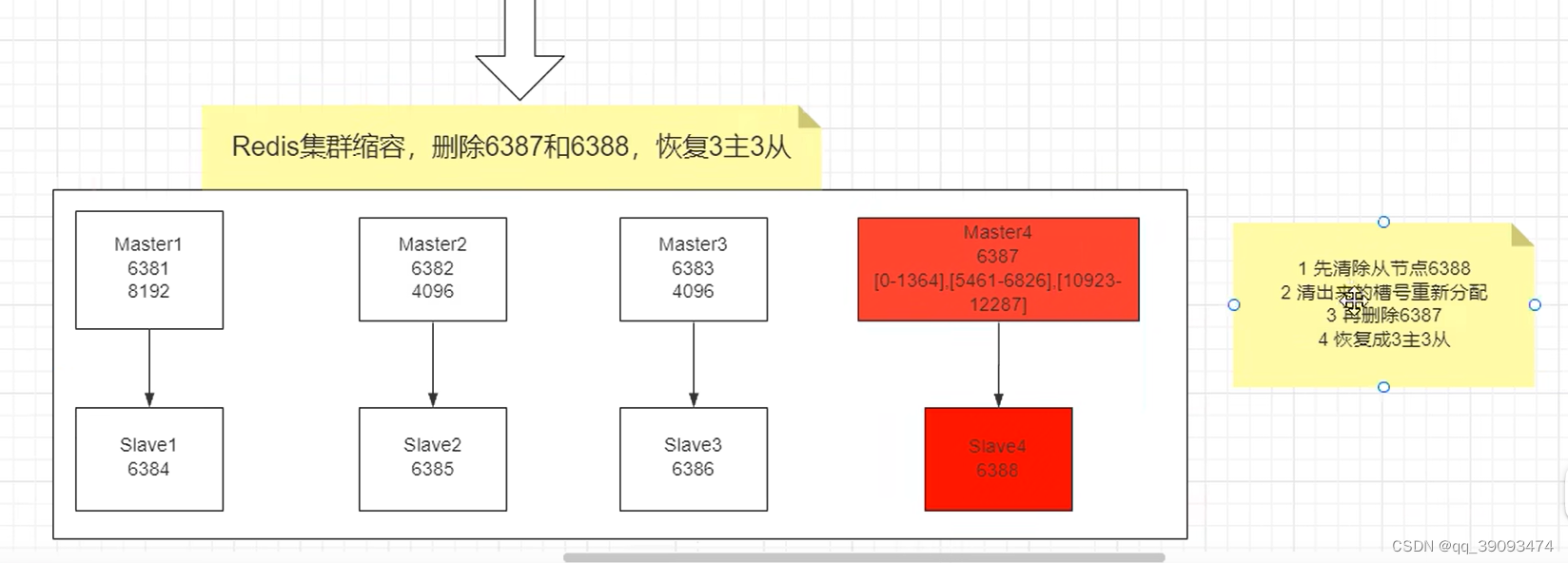

4.5 主从缩容案例

目的：6387和6388下线

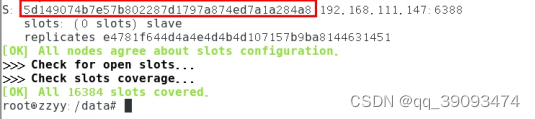

4.5.1 检查集群情况1获得6388的节点ID

redis-cli --cluster check 192.168.111.147:6382

4.5.2 将6388删除 从集群中将4号从节点6388删除

命令：redis-cli --cluster del-node ip:从机端口 从机6388节点ID

redis-cli --cluster del-node 192.168.111.147:6388 5d149074b7e57b802287d1797a874ed7a1a284a8

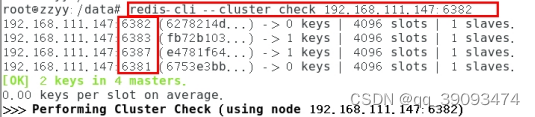

redis-cli --cluster check 192.168.111.147:6382

检查一下发现，6388被删除了，只剩下7台机器了。

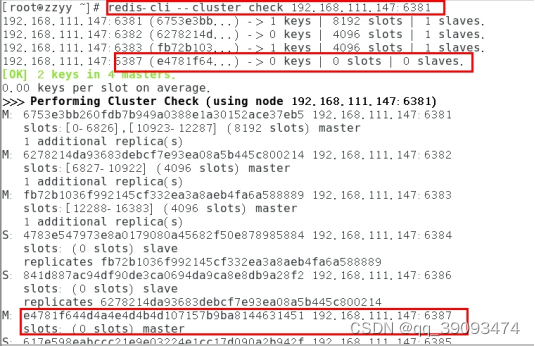

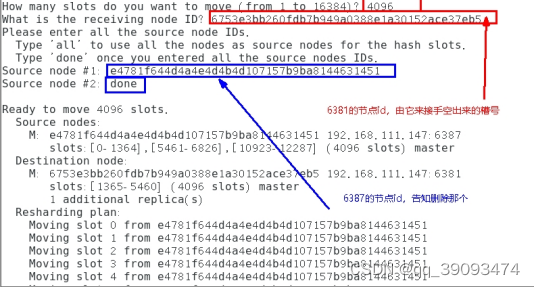

4.5.3 将6387的槽号清空，重新分配，本例将清出来的槽号都给6381

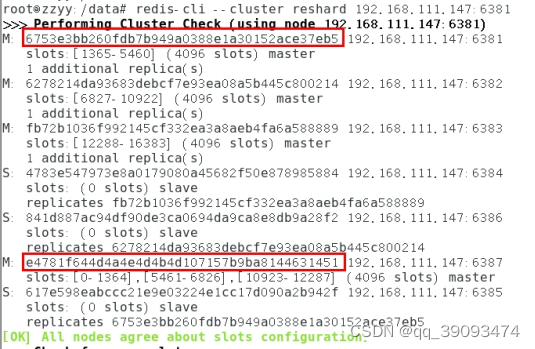

redis-cli --cluster reshard 192.168.111.147:6381

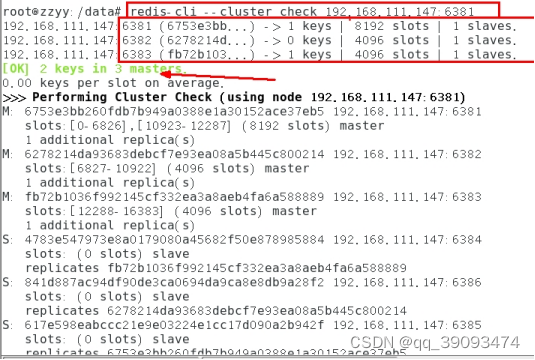

4.5.4 检查集群情况第二次

redis-cli --cluster check 192.168.111.147:6381

4096个槽位都指给6381，它变成了8192个槽位，相当于全部都给6381了，不然要输入3次，一锅端

4.5.5 将6387删除

命令：redis-cli --cluster del-node ip:端口 6387节点ID

redis-cli --cluster del-node 192.168.111.147:6387 e4781f644d4a4e4d4b4d107157b9ba8144631451

4.5.6 检查集群情况第三次

redis-cli --cluster check 192.168.111.147:6381

五、Redis 集群模式的工作原理

5.1 Redis cluster 介绍

• 自动将数据进行分片，每个 master 上放一部分数据。
• 提供内置的高可用支持，部分 master 不可用时，还是可以继续工作的。

在 Redis cluster 架构下，每个 Redis 要放开两个端口号，比如一个是 6379，另外一个就是 加 1w 的端口号，比如 16379。

16379 端口号是用来进行节点间通信的，也就是 cluster bus 的东西，cluster bus 的通信，用来进行故障检测、配置更新、故障转移授权。cluster bus 用了另外一种二进制的协议， gossip 协议，用于节点间进行高效的数据交换，占用更少的网络带宽和处理时间。

5.2 节点间的内部通信机制

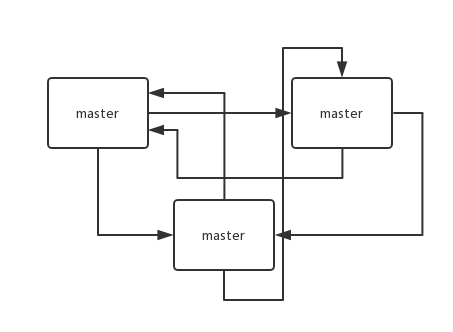

基本通信原理

集群元数据的维护有两种方式：集中式、Gossip 协议。Redis cluster 节点间采用 gossip 协议进行通信。

集中式是将集群元数据（节点信息、故障等等）集中存储在某个节点上。集中式元数据集中存储的一个典型代表，就是大数据领域的 storm 。它是分布式的大数据实时计算引擎，是集中式的元数据存储的结构，底层基于 zookeeper（分布式协调的中间件）对所有元数据进行存储维护。

Redis 维护集群元数据采用另一个方式， gossip 协议，所有节点都持有一份元数据，不同的节点如果出现了元数据的变更，就不断将元数据发送给其它的节点，让其它节点也进行元数据的变更。

集中式的好处在于，元数据的读取和更新，时效性非常好，一旦元数据出现了变更，就立即更新到集中式的存储中，其它节点读取的时候就可以感知到；不好在于，所有的元数据的更新压力全部集中在一个地方，可能会导致元数据的存储有压力。

gossip 好处在于，元数据的更新比较分散，不是集中在一个地方，更新请求会陆陆续续打到所有节点上去更新，降低了压力；不好在于，元数据的更新有延时，可能导致集群中的一些操作会有一些滞后。

• 10000 端口：每个节点都有一个专门用于节点间通信的端口，就是自己提供服务的端口号+10000，比如 7001，那么用于节点间通信的就是 17001 端口。每个节点每隔一段时间都会往另外几个节点发送 ping 消息，同时其它几个节点接收到 ping 之后返回 pong 。
• 交换的信息：信息包括故障信息，节点的增加和删除，hash slot 信息等等。

gossip 协议

gossip 协议包含多种消息，包含 ping , pong , meet , fail 等等。

• meet：某个节点发送 meet 给新加入的节点，让新节点加入集群中，然后新节点就会开始与其它节点进行通信。

Redis-trib.rb add-node

其实内部就是发送了一个 gossip meet 消息给新加入的节点，通知那个节点去加入我们的集群。

• ping：每个节点都会频繁给其它节点发送 ping，其中包含自己的状态还有自己维护的集群元数据，互相通过 ping 交换元数据。
• pong：返回 ping 和 meet，包含自己的状态和其它信息，也用于信息广播和更新。
• fail：某个节点判断另一个节点 fail 之后，就发送 fail 给其它节点，通知其它节点说，某个节点宕机啦。

ping 消息深入

ping 时要携带一些元数据，如果很频繁，可能会加重网络负担。

每个节点每秒会执行 10 次 ping，每次会选择 5 个最久没有通信的其它节点。当然如果发现某个节点通信延时达到了 cluster_node_timeout / 2 ，那么立即发送 ping，避免数据交换延时过长，落后的时间太长了。比如说，两个节点之间都 10 分钟没有交换数据了，那么整个集群处于严重的元数据不一致的情况，就会有问题。所以 cluster_node_timeout 可以调节，如果调得比较大，那么会降低 ping 的频率。

每次 ping，会带上自己节点的信息，还有就是带上 1/10 其它节点的信息，发送出去，进行交换。至少包含 3 个其它节点的信息，最多包含 总节点数减 2 个其它节点的信息。

六、Redis cluster 的高可用与主备切换原理

Redis cluster 的高可用的原理，几乎跟哨兵是类似的。

6.1 判断节点宕机

如果一个节点认为另外一个节点宕机，那么就是pfail，主观宕机，如果多个节点都认为另外一个节点宕机了，那么就是fail，客观宕机。跟哨兵的原理几乎一样，sdown，odown。

在cluster-node-timeout内，某个节点一直没有返回pong，那么就被认为pfail。

如果一个节点认为某个节点pfail了，那么会在gossip ping消息中，ping给其他节点，如果超过半数的节点都认为是pfail了，那么就会变成fail了。

6.2 从节点过滤

对宕机的master node，从其所有的slave node中，选择一个切换成master node。

检查每个slave node与master node断开连接的时间，如果超过了 cluster-node-timeout * cluster-slave-validity-factor ，那么就没有资格切换成 master 。

6.3 从节点选举

每个从节点，都根据自己对 master 复制数据的 offset，来设置一个选举时间，offset 越大（复制数据越多）的从节点，选举时间越靠前，优先进行选举。

所有的 master node 开始 slave 选举投票，给要进行选举的 slave 进行投票，如果大部分 master node （N/2 + 1） 都投票给了某个从节点，那么选举通过，那个从节点可以切换成 master。

从节点执行主备切换，从节点切换为主节点。

6.4 与哨兵比较

整个流程跟哨兵相比，非常类似，所以说，Redis cluster 功能强大，直接集成了 replication 和 sentinel 的功能。
