本篇文章积累的是scan chain trace rules 的积累经验。

也就是T系列的Error
Rules Checker 使用test procedure file的信息，Rules Checker 会identify scan cell以及与scan cell相关的memory elements，之后会将这些 ｓｃａｎｎａｂｌｅ　ｍｅｍｍｏｒｙXD　ｅｌｅｍｅｎｔｓ　　分类为：
ＭＡＳＴＥＲ，ＳＬＡＶＥ，ＳＨＡＤＯＷD，ＣＯＰＹ，ＥＸＴＲＡ。
D

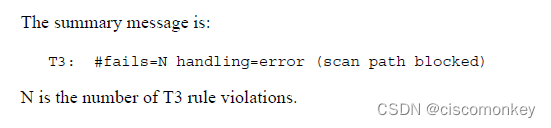

T3

contexts supported: dft -scan, patern -scan, pattern -scan_diagnosis

dft -scan的时候就是我们做EDT的时候的context。

注意，时钟clock 应该要为010，而不是XXX，只需要关心SSS即可，SSS代表scan path.

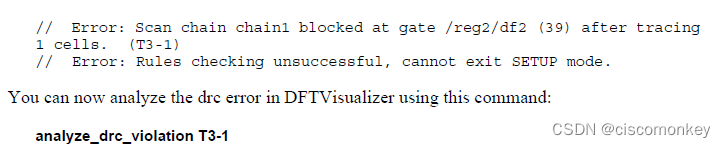

例子：

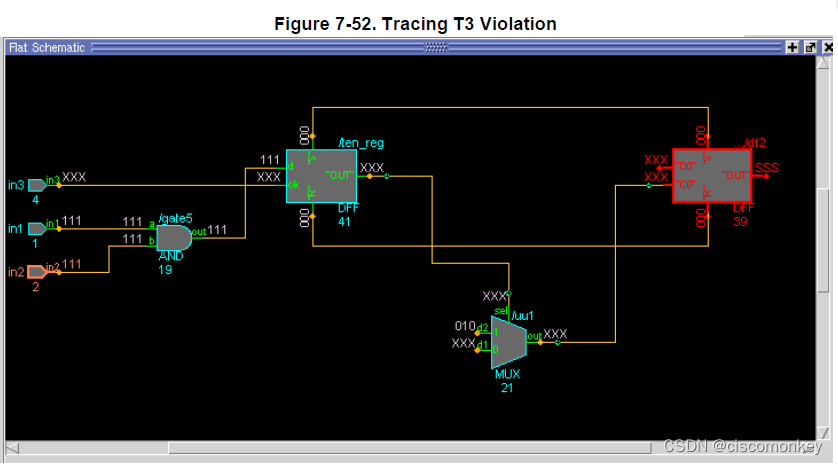

如上图标红的cell所示， OUT端是SSS， 但是C0端是XXX，正常来说C0应该是010，C0端口连接到一个MUX，MUX的选择端口为XXX，可以看到MUX的 输入端口d2 为010，也就是时钟端。而MUX的选择端之所以为XXX是因为该选择端的pin由寄存器控制，而该寄存器的D端虽然有值，但是CK端链接到了PI，PI并没有给时钟。
因此：

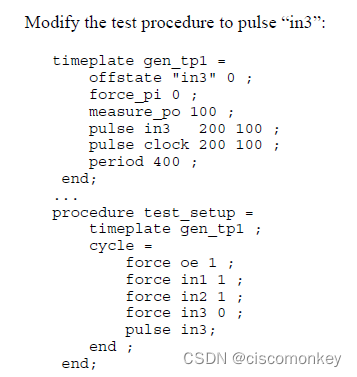

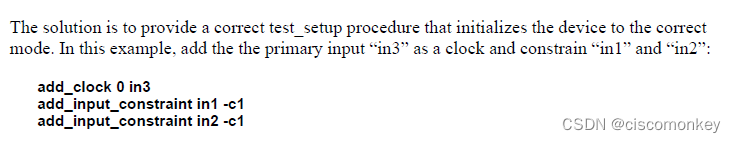

如果是要打ATPG，那么可以直接改procedure文件，如下图所示。
