一、协议链接

https://datatracker.ietf.org/doc/html/draft-holmer-rmcat-transport-wide-cc-extensions-01https://datatracker.ietf.org/doc/html/draft-holmer-rmcat-transport-wide-cc-extensions-01

二、协议定义

三、参数说明

version (V): 2 bits。固定是2。

padding (P): 1 bit。

feedback message type (FMT): 5 bits。TransportCC固定是15。

payload type (PT): 8 bits。TransportCC固定是205。

SSRC of packet sender: 32 bits。

SSRC of media source: 32 bits。

base sequence number: 16 bits。TransportFeedback包中记录的第一个RTP包的transport sequence number，在反馈的各个TransportFeedback RTCP包中，这个字段不一定是递增的，也有可能比之前的RTCP包小。

packet status count: 16 bits。表示这个TransportFeedback包记录了多少个RTP包信息，这些RTP的transport sequence number以base sequence number为基准。比如记录的第一个RTP包的transport sequence number为base sequence number，那么记录的第二个RTP包transport sequence number为base sequence number+1

reference time: 24 bits。表示参考时间，以64ms为单位，RTCP包记录的RTP包到达时间信息以这个reference time为基准进行计算。

feedback packet count: 8 bits。用于计数发送的每个TransportFeedback包，相当于RTCP包的序列号。可用于检测TransportFeedback包的丢包情况。

packet chunk: 16 bits。类似Flex FEC头的mask，是每个报文recv delta间隔时间占用长度位的一个map表。有的recv delta占用一个字节，有的占用两个字节。在chunk里面标识具体长度。具体细节请参见下面介绍。

recv delta: 8 bits For each "packet received" 状态的包，也就是收到的RTP包，在recv delta列表中添加对应的的到达时间间隔信息，用于记录RTP包到达时间信息。通过前面的reference time以及recv delta信息，我们就可以得到RTP包到达时间。

以250us(0.25ms)为单位，表示RTP包到达时间与前面一个RTP包到达时间的间隔，对于记录的第一个RTP包，该包的时间间隔是相对reference time的。

如果在packet chunk记录了一个"Packet received, small delta"状态的包，那么就会在receive delta列表中添加一个无符号1字节长度receive delta，无符号1字节取值范围[0,255]，由于Receive Delta以0.25ms为单位，故此时Receive Delta取值范围[0, 63.75]ms
如果在packet chunk记录了一个"Packet received, large or negative delta"状态的包，那么就会在receive delta列表中添加一个有符号2字节长度的receive delta，范围[-8192.0, 8191.75] ms
如果时间间隔超过了最大限制，那么就会构建一个新的TransportFeedback RTCP包，由于reference time长度为3字节，所以目前的包中3字节长度能够覆盖很大范围了
以上说明总结起来就是：对于收到的RTP包在TransportFeedback RTCP receive delta列表中通过时间间隔记录到达时间，如果与前面包时间间隔小，那么使用1字节表示，否则2字节，超过最大取值范围，就另起新RTCP包了。

对于"Packet received, small delta"状态的包来说，receive delta最大值63.75ms，那么一秒时间跨度最少能标识1000/63.75~=16个包。由于receive delta为250us的倍数，所以一秒时间跨度最多能标识4000个包。

五、packet chunk

packet chunk有两种类型，Run length chunk（行程长度编码数据块）与Status vector chunk（状态矢量编码数据块），对应packet chunk结构的两种编码方式。packet chunk的第一bit标识chunk类型。

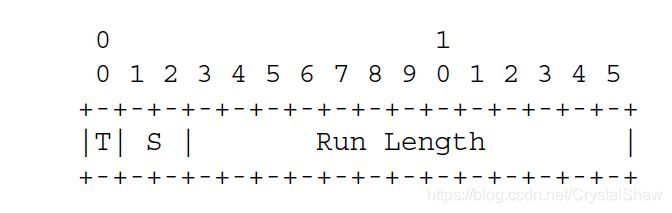

Run length chunk：行程长度编码是一种简单的数据压缩算法，其基本思想是将重复且连续出现多次的字符使用“连续出现次数+字符”来描述，例如：aaabbbcdddd通过Run length编码就可以压缩为3a3bc4d。Run length chunk中就使用了Run length编码标识连续多个相同状态的包。



chunk type (T): 1 bit。Run length chunk时固定为0。

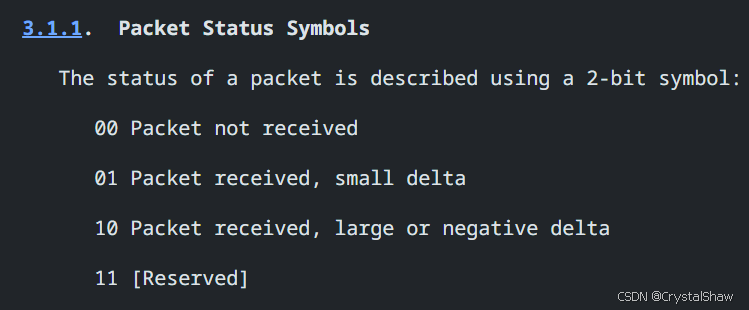

packet status symbol (S): 2 bits。包到达状态。

 run length (L): 13 bits。行程长度，标识有多少个连续包为相同状态。

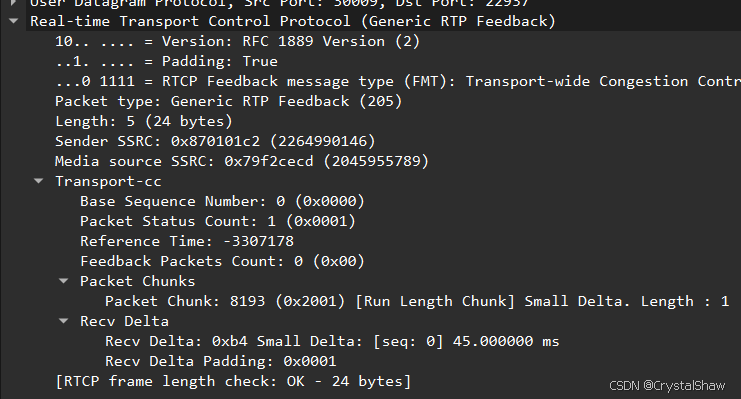

示例：

第一个chunk是0x2001=0010 0000 0000 0001b

chunk type (T) = 0b；Run length chunk时固定为0。

packet status symbol (S) = 01b；根据协议，包已经接收，并且recv delta占用一个字节

run length (L) = 0 0000 0000 0001b；只有一个连续包为相同状态。

 recv delta = 0xb4；单位是0.25ms*0xb4=45ms。

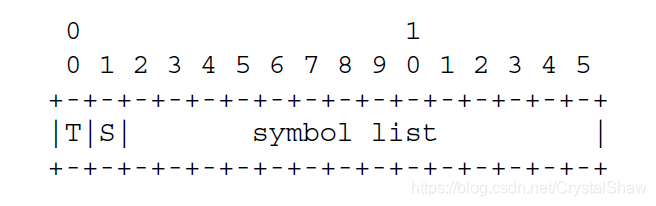

 Status Vector Chunk：

chunk type (T): 1 bit。Status Vector Chunk固定为1。

symbol size (S): 1 bit。为0表示只包含"packet not received" (0)以及"packet received"（1）状态，每个状态使用1bit表示，这样后面14bits的symbol list能标识14个包的状态。为1表示使用2bits来标识包状态，这样symbol list中我们只能标识7个包的状态。

symbol list: 14 bits。标识一系列包的状态, 总共能标识7或14个包的状态。

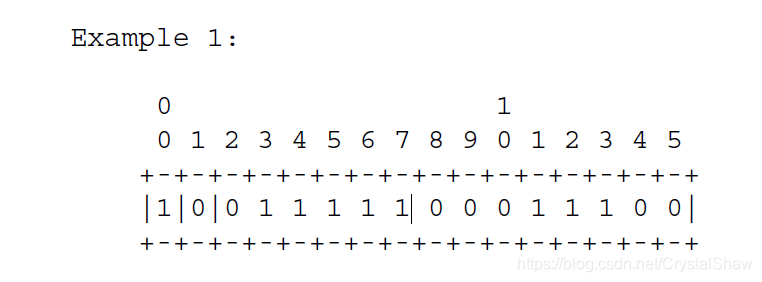

chunk type 为1，symbol size为0详细说明：

symbol size为0，这样能标识14个包的状态。第一个包状态为"packet not received"（0），接着后面5个包状态为"packet received"（1），再接着三个包状态为"packet not received"，再接着三个包状态为"packet received"，最后两个包状态为"packet not received"。

详细示例如下：

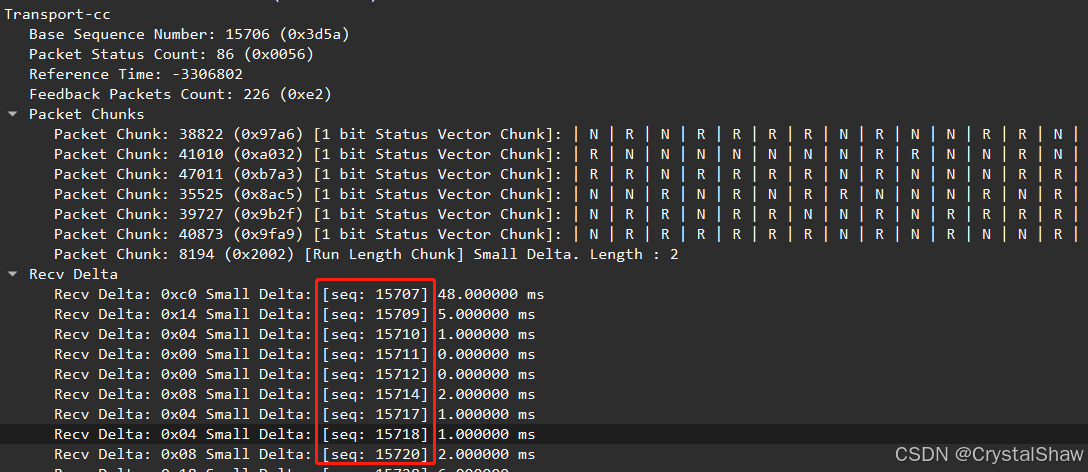

第一个chunk是0x97a6=1001 0111 1010 0110b

chunk type =1b

symbol size=0b

symbol list=01 0111 1010 0110b

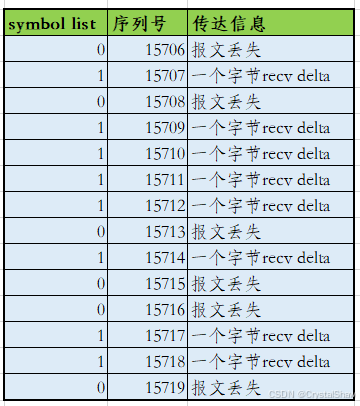

根据Base Sequence Number是15706，可以获取到15706报文是丢了。

接收端收到的包list是：01 0111 1010 0110b

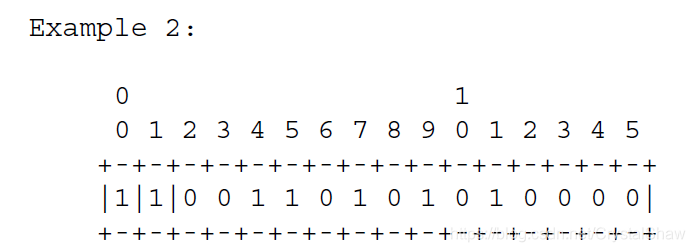

chunk type 为1，symbol size为1详细说明：

symbol size为1，这样只能标识7个包的状态。第一个包为"packet not received"（00）状态，第二个包为 "packet received, w/o timestamp"（11）状态，再接着三个包为"packet received"（01）状态，最后两个包为"packet not received"（00）状态。

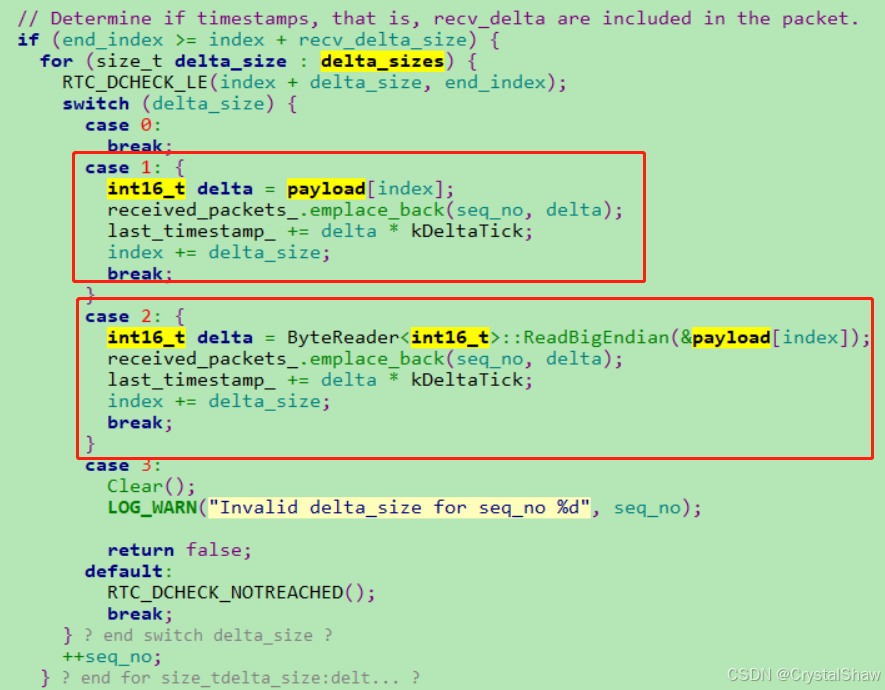

协议上是上面描述，但是实际上，在WebRTC代码中，这个字段表示recv delta占用字节数。

TransportFeedback::Parse

详细示例如下：

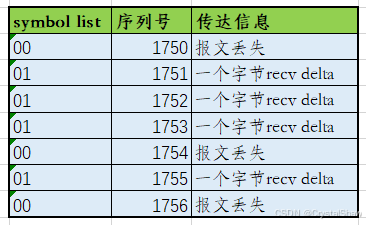

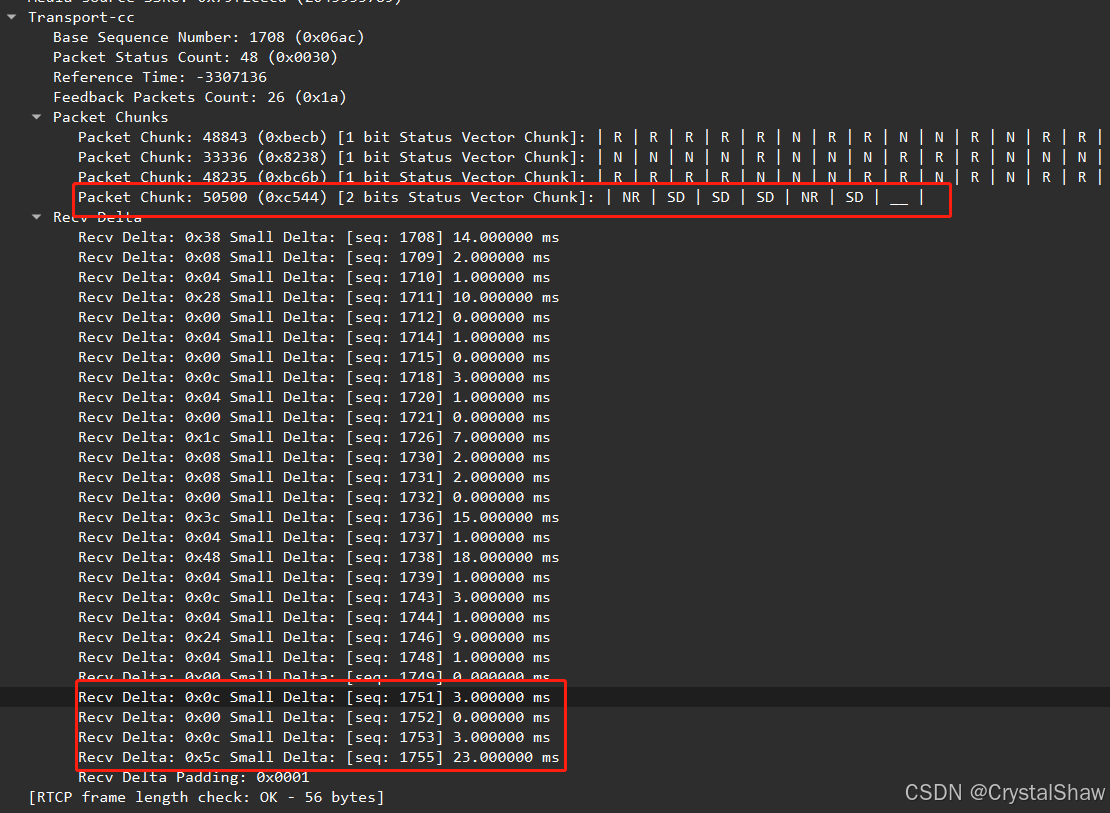

第三个chunk是0xC544=1100 0101 0100 0100b

chunk type =1b

symbol size=1b

symbol list=00 01 01 01 00 01 00b

六、transport CC在webrtc上的使用

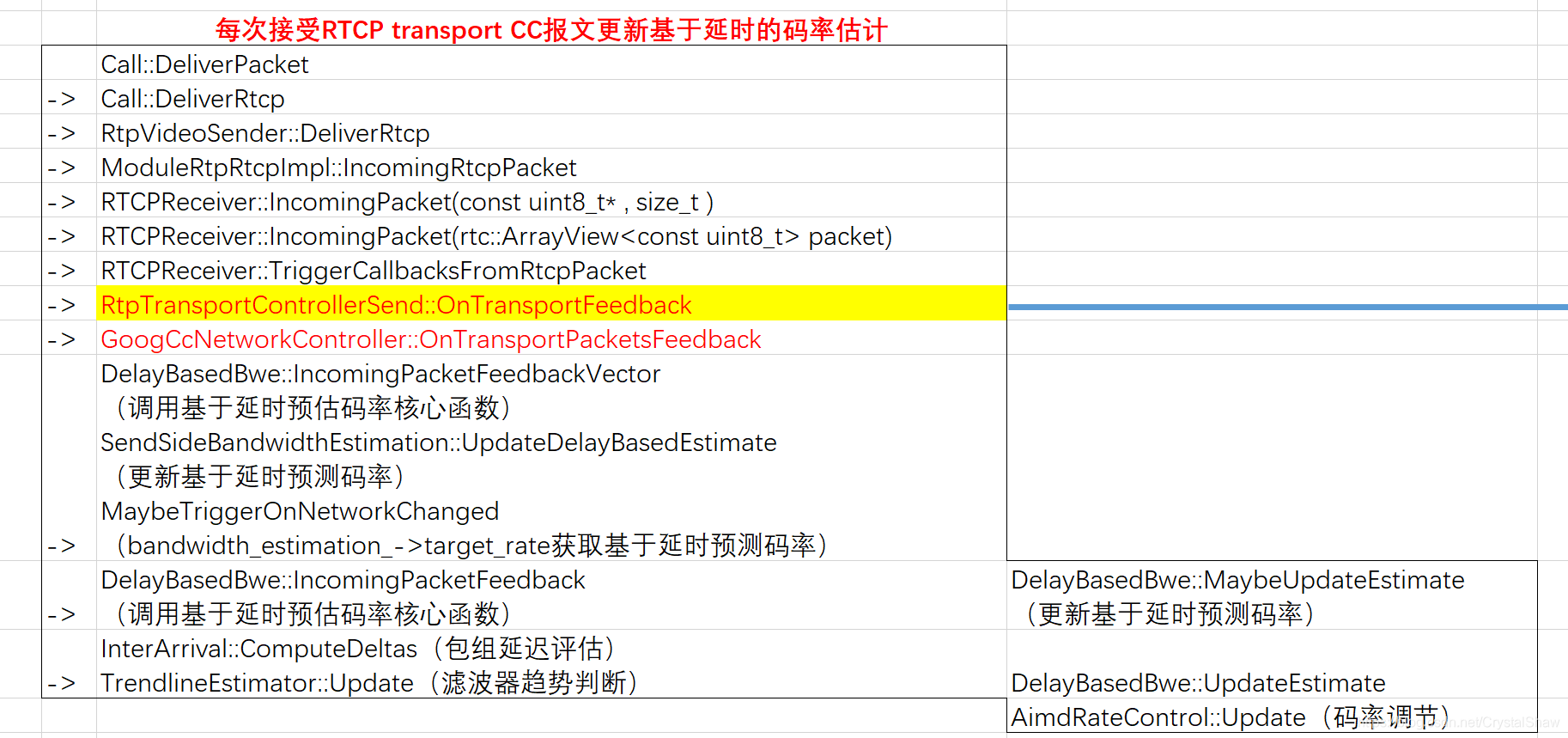

1、BWE根据TransportCC进行基于延时的码率估计用到该报文。

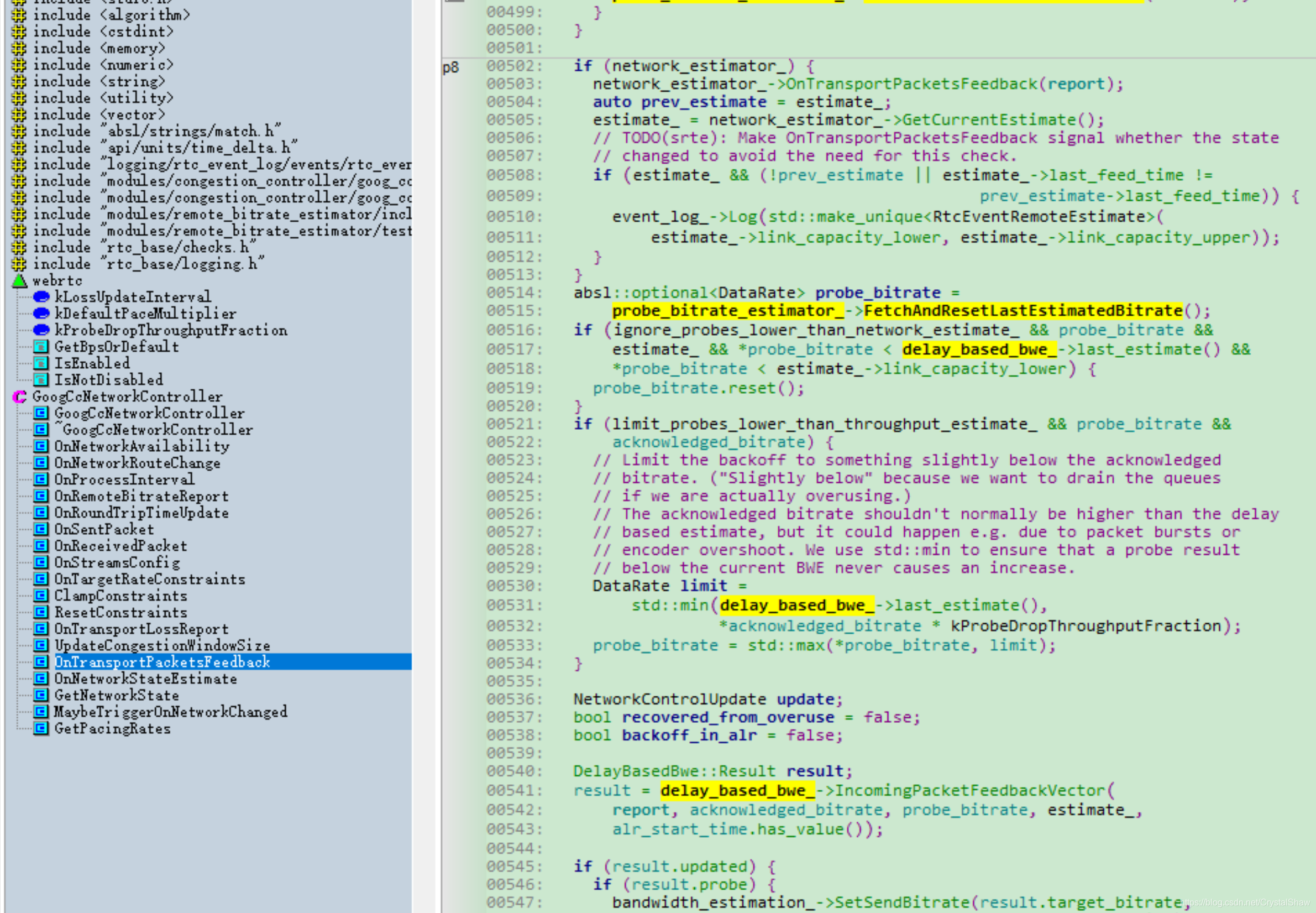

 2、GoogCcNetworkController::OnTransportPacketsFeedback 网络带宽探测也用到transportCC协议实现。

七、发送transport CC RTCP报文调用栈

RunPlatformThread
->ProcessThreadImpl::Process
->RemoteEstimatorProxy::Process
->RemoteEstimatorProxy::SendPeriodicFeedbacks---------周期调用，还有一处是立即返回
->PacketRouter::SendCombinedRtcpPacket
->ModuleRtpRtcpImpl2::SendCombinedRtcpPacket
->RTCPSender::SendCombinedRtcpPacket
->RTCPSender::PacketSender::AppendPacket
->rtcp::TransportFeedback::Create

八、发送带TransportSequenceNumber扩展头字段报文笔记

参见webrtc代码走读二十：extension扩展头协商及初始化流程_CrystalShaw的博客-CSDN博客

RtpPacket::AllocateRawExtension函数配置TransportSequenceNumber扩展头字段。

FindOrCreateExtensionInfo

VideoChannel::SetRemoteContent_w协商RTP扩展头

发送之前会记录两个时间：报文启动发送时间和报文实际发送时间。

启动发送的调用栈如下：

ProcessThreadImpl::Process
->PacedSender::Process
->PacingController::ProcessPackets
->PacketRouter::SendPacket
->ModuleRtpRtcpImpl2::TrySendPacket
->RtpSenderEgress::SendPacket
->RtpSenderEgress::AddPacketToTransportFeedback

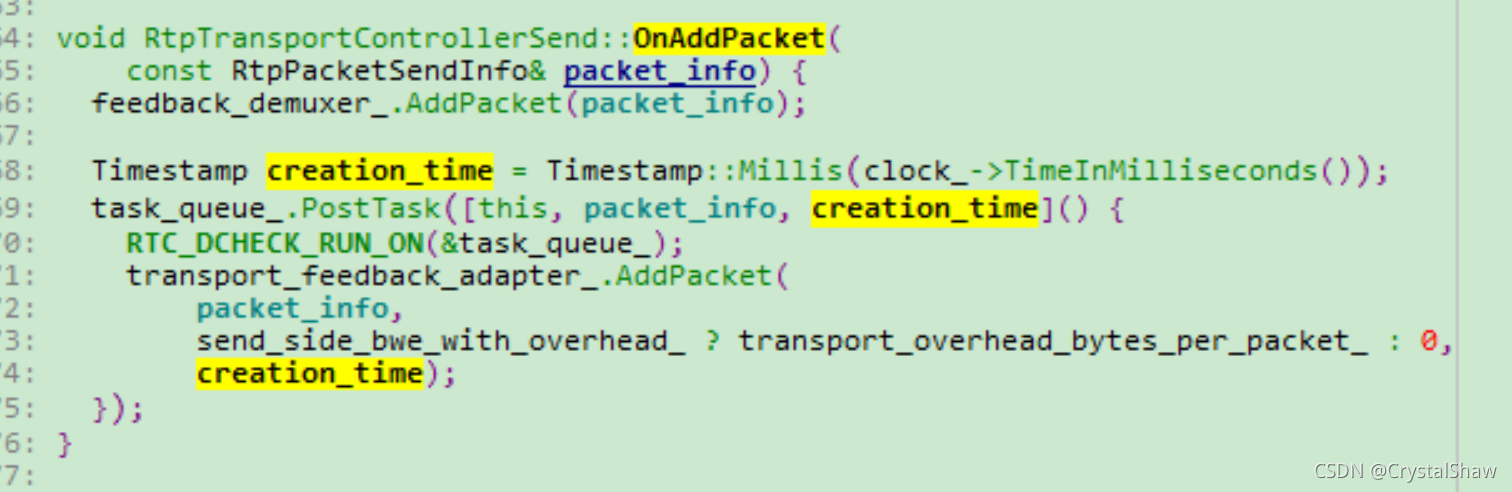

->RtpTransportControllerSend::OnAddPacket

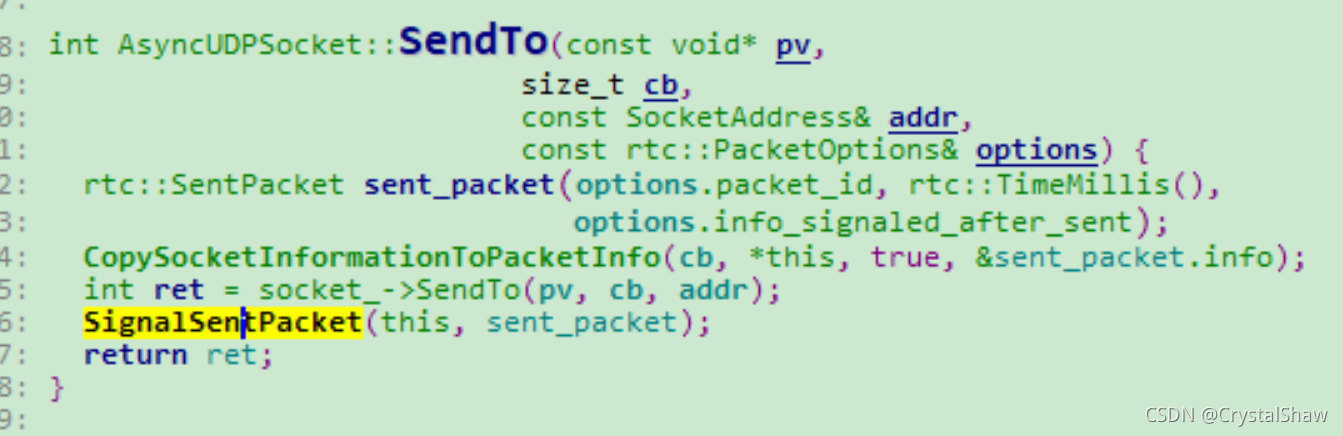

 实际发送时间，是udp socket一路发送信号量到Call::OnSentPacket函数。

ProcessThreadImpl::Process()
->PacedSender::Process()
->PacingController::ProcessPackets()
->PacketRouter::SendPacket
->ModuleRtpRtcpImpl2::TrySendPacket
->RtpSenderEgress::SendPacket
->RtpSenderEgress::SendPacketToNetwork
->WebRtcVoiceMediaChannel::SendRtp
->MediaChannel::SendRtp
->MediaChannel::SendPacket
->MediaChannel::DoSendPacket
->BaseChannel::SendPacket
->SrtpTransport::SendRtpPacket
->RtpTransport::SendPacket
->DtlsTransport::SendPacket
->P2PTransportChannel::SendPacket
->ProxyConnection::Send
->UDPPort::SendTo

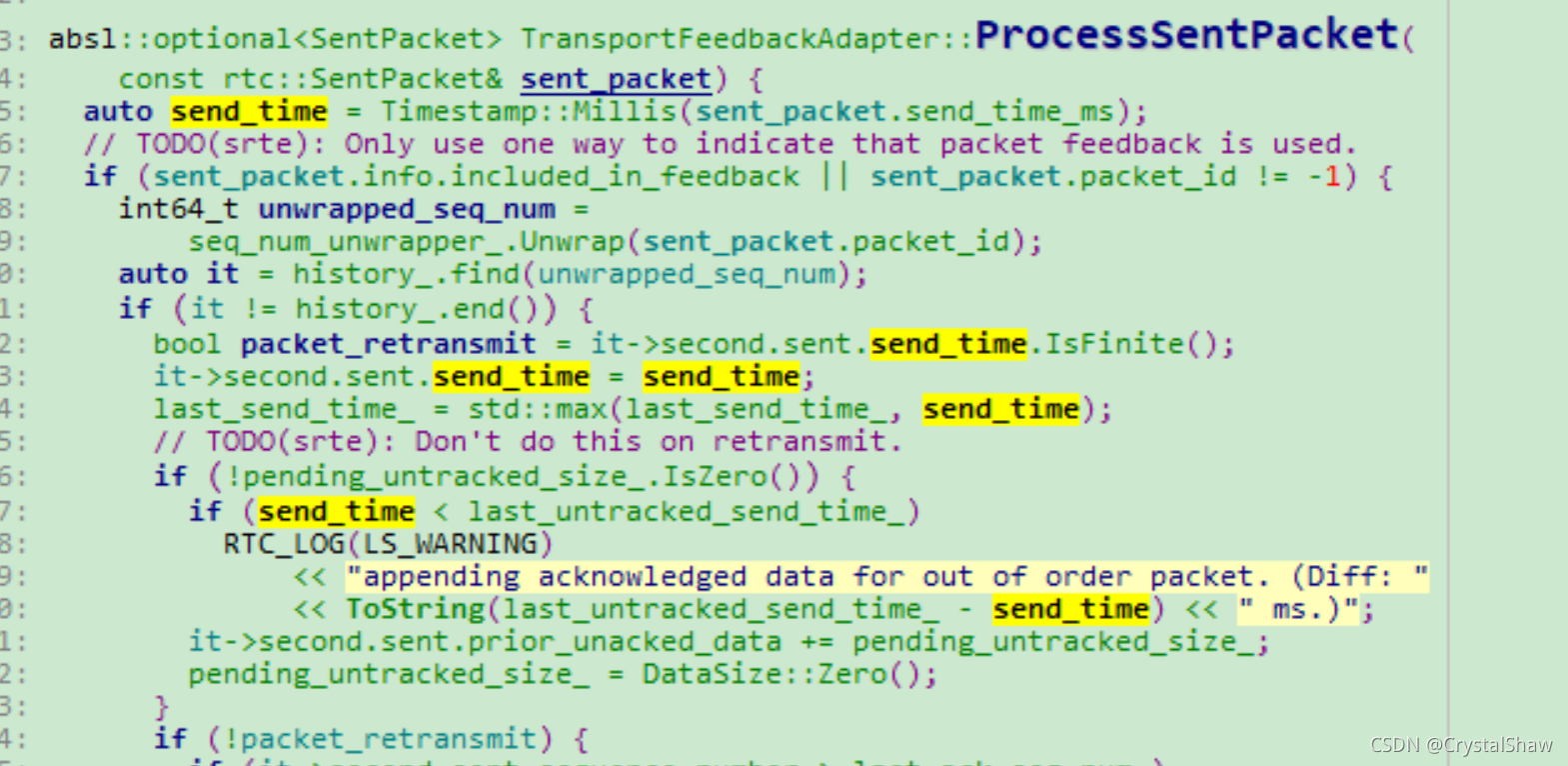

->AsyncUDPSocket::SendTo---后续参照下面调用关系，一路发送信号量到TransportFeedbackAdapter::ProcessSentPacket<-RtpTransportControllerSend::OnSentPacket

RtpTransportControllerSend::OnSentPacket
Call::OnSentPacket
RtpTransport::OnSentPacket(rtc::PacketTransportInternal * packet_transport, const rtc::SentPacket & sent_packet)
DtlsTransport::OnSentPacket(rtc::PacketTransportInternal * transport, const rtc::SentPacket & sent_packet)
P2PTransportChannel::OnSentPacket(const rtc::SentPacket & sent_packet)
OnSentPacket(rtc::AsyncPacketSocket * socket, const rtc::SentPacket & sent_packet)
AsyncUDPSocket::SendTo(const void * pv, unsigned __int64 cb, const rtc::SocketAddress & addr, const rtc::PacketOptions & options)
UDPPort::SendTo(const void * data, unsigned __int64 size, const rtc::SocketAddress & addr, const rtc::PacketOptions & options, bool payload)
ProxyConnection::Send(const void * data, unsigned __int64 size, const rtc::PacketOptions & options)
P2PTransportChannel::SendPacket(const char * data, unsigned __int64 len, const rtc::PacketOptions & options, int flags)
DtlsTransport::SendPacket(const char * data, unsigned __int64 size, const rtc::PacketOptions & options, int flags)
RtpTransport::SendPacket(bool rtcp, rtc::CopyOnWriteBuffer * packet, const rtc::PacketOptions & options, int flags)
SrtpTransport::SendRtpPacket(rtc::CopyOnWriteBuffer * packet, const rtc::PacketOptions & options, int flags)
BaseChannel::SendPacket(bool rtcp, rtc::CopyOnWriteBuffer * packet, const rtc::PacketOptions & options)
Thread::QueuedTaskHandler::OnMessage(rtc::Message * msg)
Thread::Dispatch(rtc::Message * pmsg)
Thread::ProcessMessages(int cmsLoop)
Thread::PreRun(void * pv)

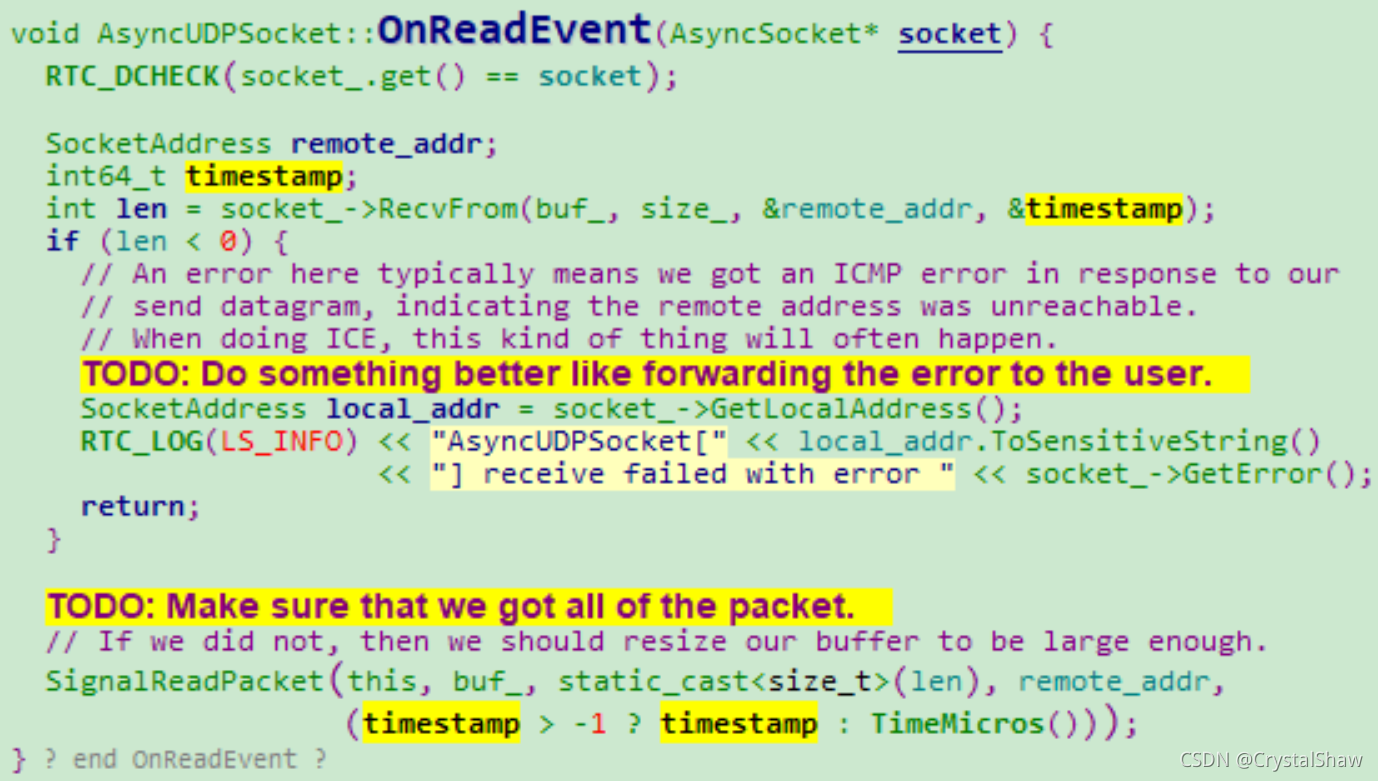

transport CC的RTCP报文的referenceTime时间戳是在AsyncUDPSocket::OnReadEvent函数获取

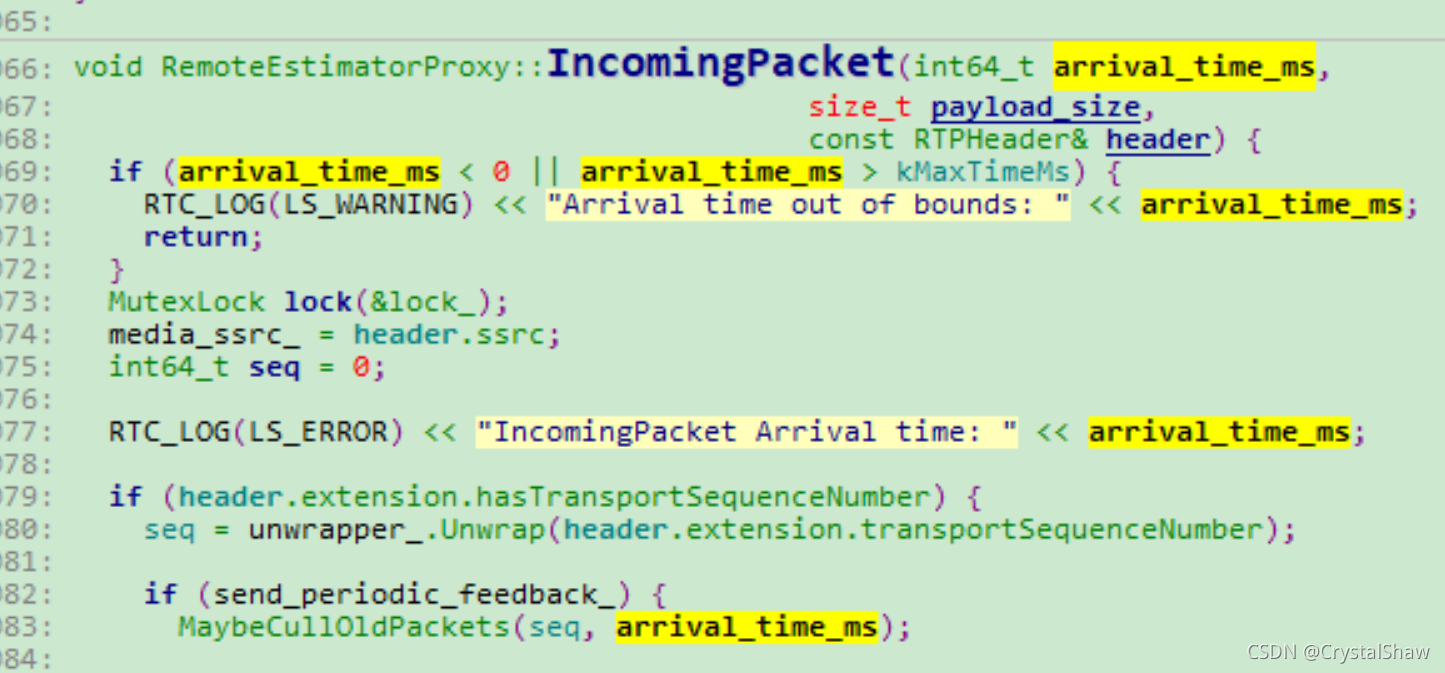

 RemoteEstimatorProxy::IncomingPacket获取到达时间



 八、参考

WebRTC研究：Transport-cc之RTP及RTCP - 剑痴乎

https://www.rfc-editor.org/rfc/rfc8888.pdf
