idea中自动生成Java类图和时序图
在idea中编写代码后，看不到类图，其实是需要简单配置一下就可以了，主要按以下的步骤就可以了
·
背景：当编写系统的详细设计的时候，需要写时序图和类图，但是忘了之前是怎么弄的了，然后就记录一下解决方案
一、 idea生成类图

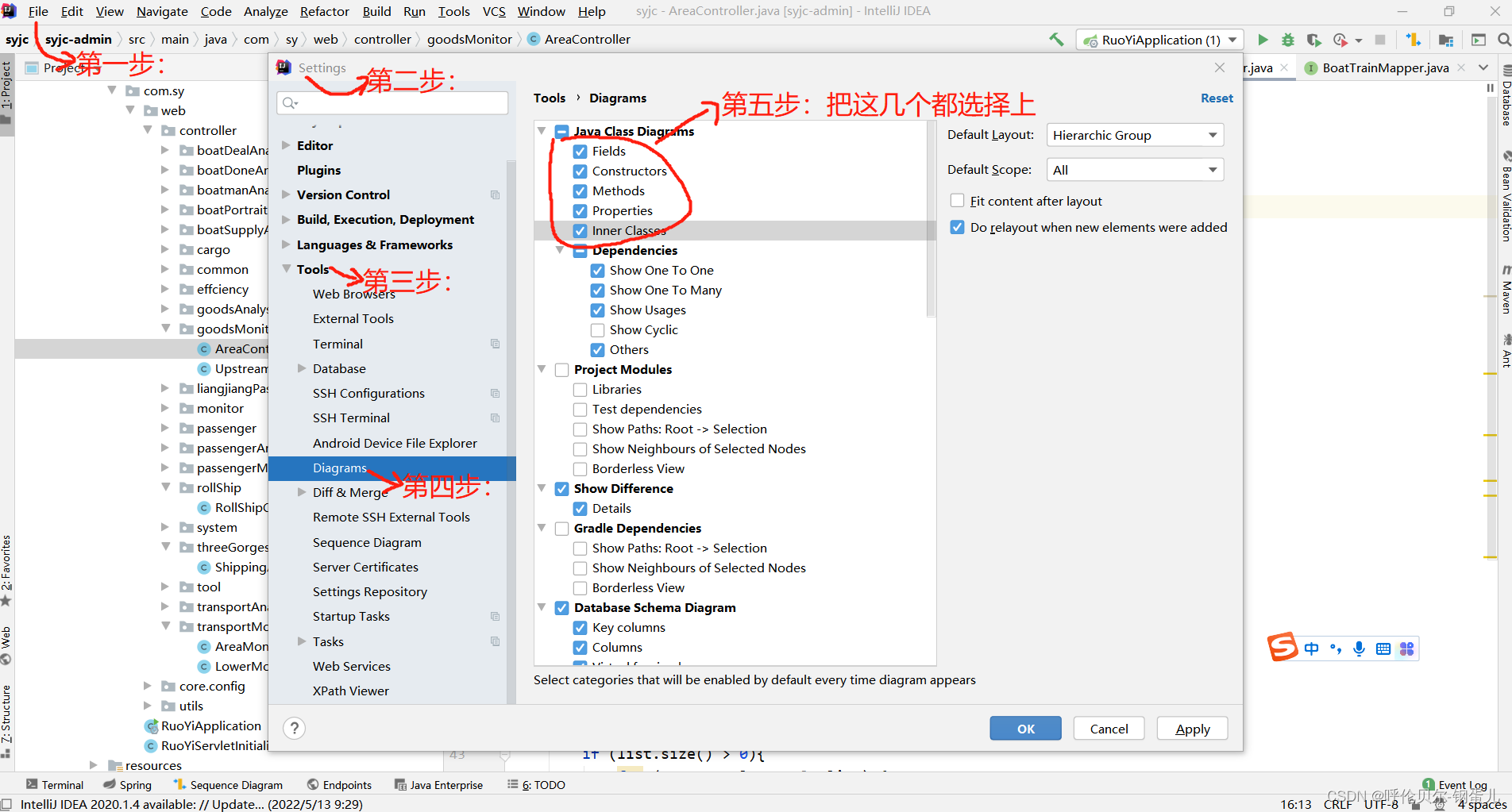

在idea中编写代码后，看不到类图，其实是需要简单配置一下就可以了，主要按以下的步骤就可以了
然后control +alt +u 就生成了
二、idea生成时序图
1.安装插件
进入扩展程序安装 File > Settings > Plugins > Browse Repositories
搜索 SequenceDiagram，点击右边 Install 安装，然后重启 IDEA 。
2.生成时序图
在需要生成流程时序图的方法 右键 > 选择 “SequenceDiagram…” > 点击 OK

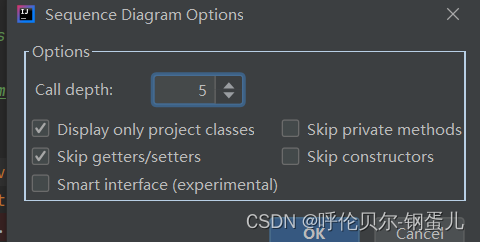

3.生成时序图时的设置
调用的层次深度
是否跳过私有方法
是否只生成当前项目的类
是否跳过getters/setters方法
是否跳过构造方法
4.对时序图进行调整
在生成时序图后，我们可以删除我们不想要的类，点击右键即可。
