一、DM图形化工具概述

DM 管理工具（manager）是数据库自带的图形化工具，可以方便快捷的对数据进行管理。在网络允许的条件下，可通过单个管理工具，对多个数据实例进行管理，方便简化 DBA 对数据库的日常运维操作要求。DM其它图形化工具包括：console、dts、dmservice、monitor等。本次涉及的工具是manager前期准备工作

二、DM图形化界面建简单模式、表、外键、索引

说明：

模式：定义语句创建一个架构，并且可以在概念上将其看作是包含表、视图和权限定义的对象。在 DM 中，一个用户可以创建多个模式，一个模式中的对象(表、视图)可以被多个用户使用

 表：是数据库中数据存储的基本单元，是对用户数据进行读和操纵的逻辑实体

外键：是用于建立和加强两个表数据之间的链接的一列或多列。通过将保存表中主键值的一列或多列添加到另一个表中，可创建两个表之间的链接。这个列就成为第二个表的外键

索引： 是一种数据库对象，通过指针加速查询速度，通过快速定位数据

的方法，减少磁盘 IO,索引与表相互独立，服务器自动使用和维护索引，索引占空间。达梦支持的索引： 二级索引，位图索引，唯一索引，复合索引，函数 索引，分区索引等。

1）前期准备工作（本次是通过xshell工具实现）

注释：Xshell是Windows下一款功能非常强大的安全终端模拟软件，支持Telnet、Rlogin、SSH、SFTP、Serial 等协议，可以非常方便的对linux主机进行远程管理

配置：系统为麒麟系统，该系统用户名：root  密码：Dameng123、dmdba 密码：Dameng123，本地IP:192.168.59.1,麒麟系统IP:192.168.59.68,端口号：22

1.首先启动xshell



2.其次启动Xmanager - Passive

注释：如果通过xshell远程启动图形画工具，需要启动该工具



 3.通过xshell进入系统系统



 4.输入uname -ra 获取系统信息

5.输入cat/proc/cpuinfo命令，查看硬件信息

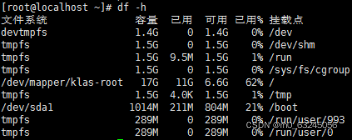

 6.输入df -h 查看系统磁盘状态

 注释：安装DM数据库时tmpfs要大于1G，否则可能安装时会报错

7.输出whoami命令查看当前用户

当然我们也可以直接进到麒麟系统，启动终端实现相关操作，这就不逐一细说。

2)数据库建表图形界面启动步骤

1.在操作系统【root】 用户下执行ehco $DISPLAY 命令，查看端口，后续步骤需要

2.执行export DISPLAY=192.168.59.1:0.0 及xhost +

注释：192.168.59.1 是Xshell所在设备的IP ,0.0是上图查到的端口：0.0

 3. 切换dmdba用户

 4.在dmdba用户下执行export DISPLAY=192.168.59.1:0.0及xhost + 进行图形化启动前最后配置

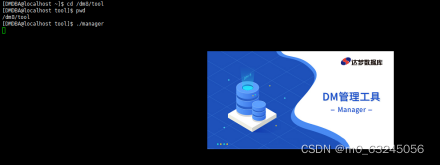

 5.通过xshell 远程启动 manager 达梦管理工具执行如下命令：

进入达梦8工具目录  cd /dm8/tool

 在[tool]目录运行： ./manager



注释：通过Xshell启动DM管理工具，首先需在远端启动Xmanager-Passive工具；如果非Xshell启动DM管理工具，可在麒麟系统直接启动

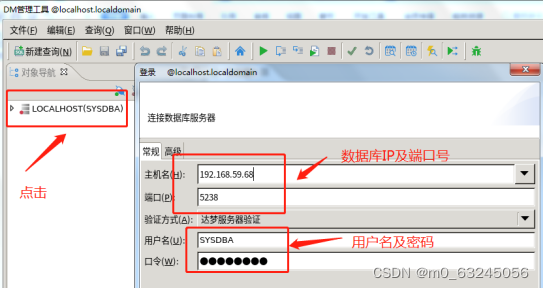

6.【manager】链接数据库实例。进入manager 管理工具登陆界面，点击【LOCALHOST(SYSDBA)】, 在右边填写数据库主机IP【192.168.59.68】、端口号【5238】、用户名【SYSDBA】和密码[Dameng123]，如下图显示：

 3)DM图形化画界面新建模式及表

通过dmdba用户，进入manager管理工具图形界面

1.图形界面建立新模式【TEST】

说明：

A.在创建新的模式时，如果已存在同名的模式，或当存在能够按名字不区分大小写匹配的同名用户时（此时认为模式名为该用户的默认模式），那么创建模式的操作会被跳过，而如果后续还有 DDL 子句，根据权限判断是否可在已存在模式上执行这些 DDL 操作；

B.建模式用户必须具有 DBA 或 CREATE SCHEMA 权限；

C.模式一旦定义，该用户所建基表、视图等均属该模式，其它用户访问该用户所建立的基表、视图等均需在表名、视图名前冠以模式名；而建表者访问自己当前模式所建表、视图时模式名可省；若没有指定当前模式，系统自动以当前用户名作为模式名

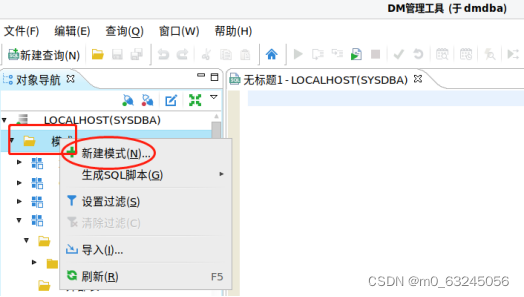

右键【模式】，再左键点击【新建模式】

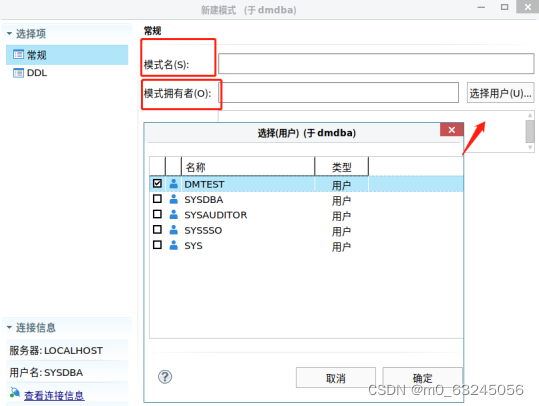

输入模式名称【TEST】和模式拥有者【DMTEST】

注释：选择用户是指该模式属于相关用户权限

命令：create schema “TEST” authorization “DMTEST”;

2.图形界面创建新表

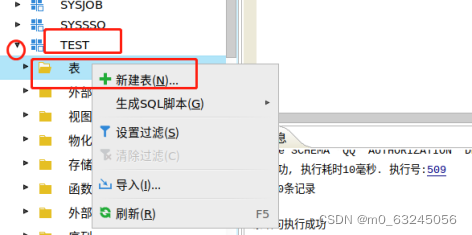

 点击【TEST】模式，点击左边小三角标识，再右键【表】，点击【新建表】

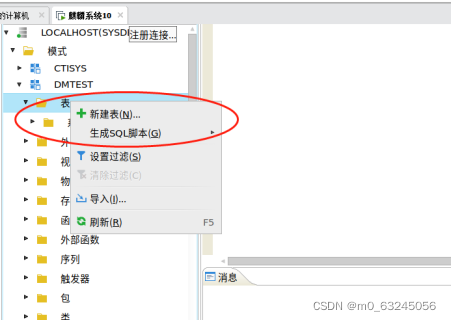

右击选择【DMTEST】模式里面的【表】，在左点击【新建表】

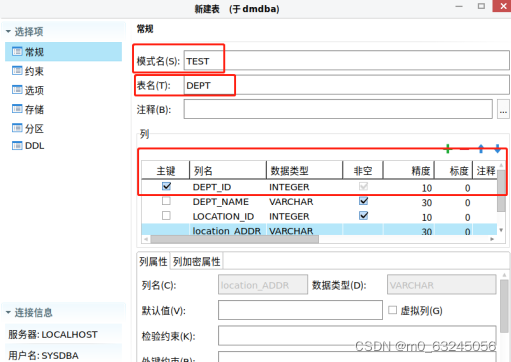

 在新建表中【表名】填写【DEPT】。并在右边点击“+”添加列（其中DEPT_ID 为主键）

注释：

【主键】：定义唯一的，不可重复

【列名】：定义字段名称，使维护人员通俗易懂

【数据类型】：定义数据所属类型（INTEGER、VARCHAR、INT、FLOAT等）

【非空】：定义数数据不能是空值，要不无法写入

【精度】：储存十进制数的总位数。

命令：CREATE TABLE "TEST"."DEPT"
(
"DEPT_ID" INTEGER NOT NULL,
"DEPT_NAME" VARCHAR(30) NOT NULL,
"LOCATION_ID" INTEGER NOT NULL,
"LOCATION_ADDR" VARCHAR(30) NOT NULL,
CLUSTER PRIMARY KEY("DEPT_ID")) STORAGE(ON "TEST", CLUSTERBTR) ;

3.图形界面数据录入数据（界面直接手工录入实现）

右击【DEPT】表选择【浏览数据】，可以实现图形化界面数据手工输入

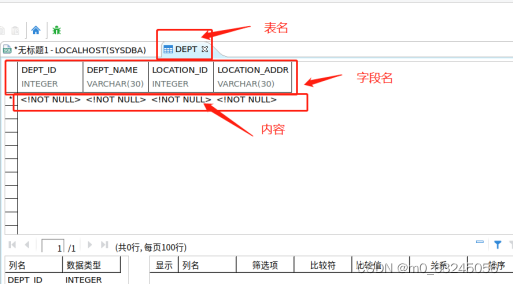

 双击【浏览数据库】，弹出专题页面，具体内容如下图

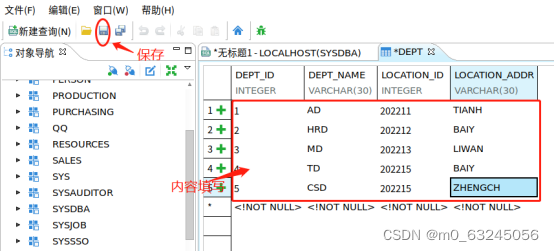

 双击【！NOT NULL】可进行数据录入，数据录入完成后，需点击【保存】标识。

 【保存】完成后，该图标变为灰色。

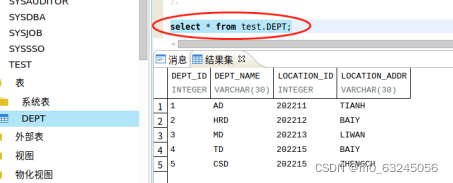

 通过 SELECT * FROM TEST.DEPT ,查看录入信息

4.图形界面数据录入数据（图形界面打开脚本文件实现）

左键manager工具左上角【文件】，选择【打开】

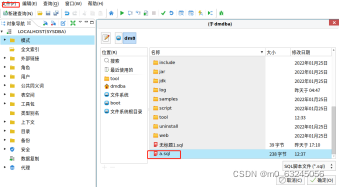

 点击【打开】，弹出界面框，选择需要导入的a.sql 脚本文件，如下图

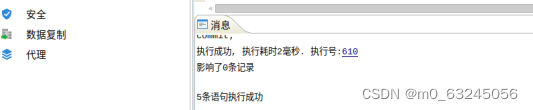

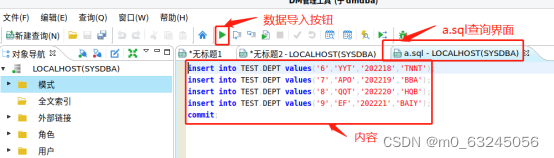

 在【manager】工具出现 a.sql 查询界面，之后执行绿色箭头按钮进行数据导入，之后提示执行成功

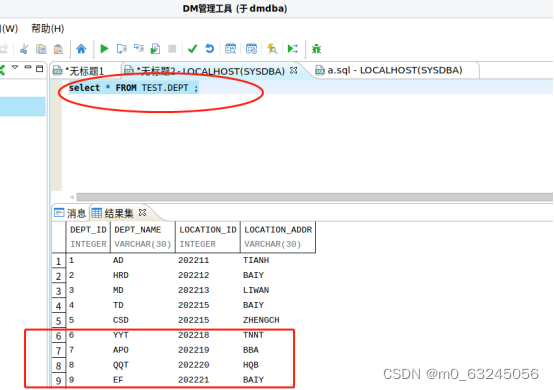

验证数据导入情况。输入：select * from TEST.DEPT，数据已经存在，具体如下图

5.通过disql 语句实现脚本导入数据

注释：当导入数据量过大时，【图形界面数据录入（界面直接手工录入实现）】效率太慢，然而【图形界面数据录入（图形界面打开脚本文件实现）】可能出现manager无法打开情况，这时间建议通过DISQL方式实现。由于本次是针对图形化详细介绍，因此，就不对DISQL进行描述。

6.验证主键ID号相同时，数据能否录入

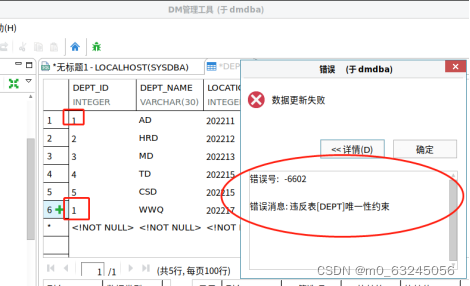

 如果【DEPT_ID】为主键，新录入数据【DEPT_ID】号不能与已存在的号相同，如是相同就会报错，如下图

命令：Insert into TEST.DEPT values(‘1’,’WWQ’,’202217’,’TNNT’);

Commit;

 注释：如上图所示，新增加数据【DEPT_ID 】 等于1时，出现报错

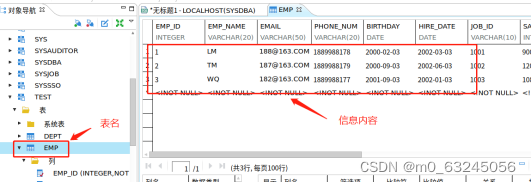

7.依据上面描述创建【EMP】表及列和内容，在此就不一一诉说，具体内容如下图（其中EMP_ID为主键）

命令（建表）：CREATE TABLE "TEST"."EMP"

(

"EMP_ID" INTEGER NOT NULL,

"EMP_NAME" VARCHAR(20) NOT NULL,

"EMAIL" VARCHAR(50) NOT NULL,

"PHONE_NUM" VARCHAR(20) NOT NULL,

"BIRTHDAY" DATE NOT NULL,

"HIRE_DATE" DATE NOT NULL,

"JOB_ID" VARCHAR(10) NOT NULL,

"SALARY" INTEGER NOT NULL,

"DEPT_ID" INTEGER NOT NULL,

CLUSTER PRIMARY KEY("EMP_ID")）STORAGE(ON "TEST", CLUSTERBTR) ;

命令（数据插入）：

Insert into "TEST"."EMP" ("EMP_ID","EMP_NAME","EMAIL","PHONE_NUM","BIRTHDAY","HIRE_DATE","JOB_ID","SALARY","DEPT_ID") values (1, 'LM', '188@163.COM', '1889988178', '2000-02-03', '2002-03-03', '1001', 9000, 2);

insert into "TEST"."EMP" ("EMP_ID","EMP_NAME","EMAIL","PHONE_NUM","BIRTHDAY","HIRE_DATE","JOB_ID","SALARY","DEPT_ID") values (2, 'TM', '187@163.COM', '1889988179', '2000-09-03', '2002-06-03', '1002', 12000, 1);

insert into "TEST"."EMP" ("EMP_ID","EMP_NAME","EMAIL","PHONE_NUM","BIRTHDAY","HIRE_DATE","JOB_ID","SALARY","DEPT_ID") values (3, 'WQ', '182@163.COM', '1889988177', '2001-09-03', '2002-01-03', '1003', 10800, 3);

insert into "TEST"."EMP" ("EMP_ID","EMP_NAME","EMAIL","PHONE_NUM","BIRTHDAY","HIRE_DATE","JOB_ID","SALARY","DEPT_ID") values (4, 'PT', '182@163.COM', '1889988172', '2000-09-03', '2002-01-03', '1003', 11800, 3);

insert into "TEST"."EMP" ("EMP_ID","EMP_NAME","EMAIL","PHONE_NUM","BIRTHDAY","HIRE_DATE","JOB_ID","SALARY","DEPT_ID") values (5, 'PTW', '186@163.COM', '1889988172', '2000-09-03', '2002-01-03', '1003', 11800, 5);

Commit：

 4)DM图形化界面新建外键

1.定义【DEPT_ID】列为EMP表的外键，并参考列为【DEPT】表的【DEPT_ID】列

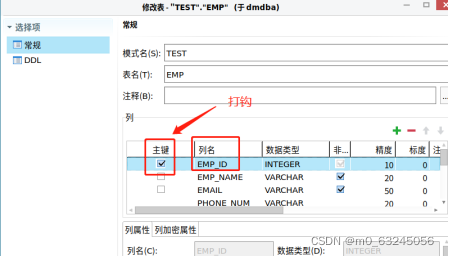

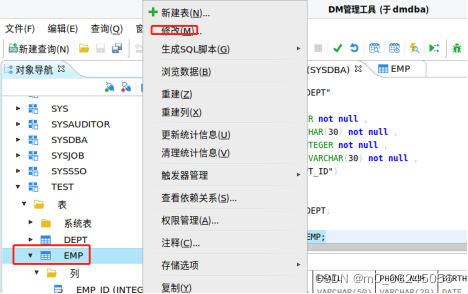

右键点击【EMP】表，选择【修改】，进入表修改界面（如果建表时，未定义主键，可以用次方式实现）。

选择【EMP_ID】,再在其【主键】项打钩，完成设置。

命令：alter table "TEST"."EMP" add primary key("EMP_ID")；

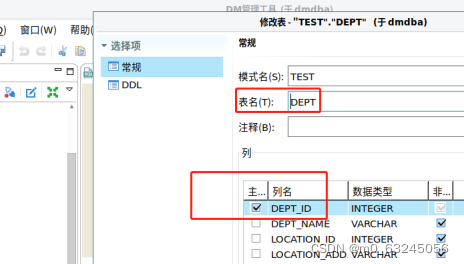

右键点击【DEPT】表，把【DEPT_ID】列名设置为主键（如果建表时，未定义主键，可以用次方式实现）。

命令：alter table "TEST"."DEPT" add primary key("DEPT_ID")；

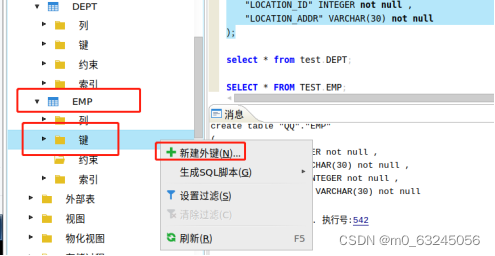

 左击【EMP】表旁边三角形图标，右击【键】，再左键【新建外键】

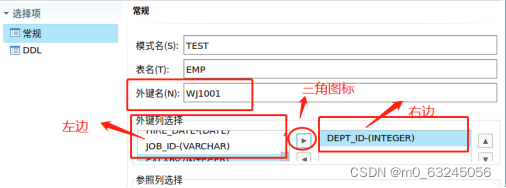

 点击【新建外键】，弹出相关界面，在【外键名】填写 WJ1001，并在【外键选型】左框选择【DEPT_ID(INTEGER)】，再点击中间三角图标，把其迁移到右框中。

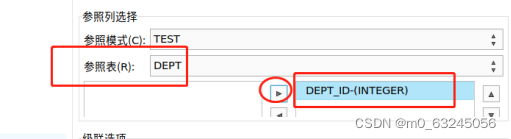

 把【参照表】下框【DEPT_ID-(INTEGER)】，移动到右框中

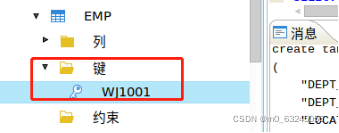

 当【键】下面出现，下列图标表示外键建立完成。

命令：alter table "TEST"."EMP" add constraint "WJ1001" foreign key("DEPT_ID") references "TEST"."DEPT"("DEPT_ID");

2. 验证外键功能是否可以实现

通过语句,查看【DEPT】表【DEPT_ID】列存在5个ID号；如果我们对【EMP】表进行路径录入时，该表会检查【DEPT_ID】的ID号是否与包含在【DEPT】表【DEPT_ID】列的5个ID号内，如果包含数据可以录入，反之系统就会报错，具体如下图演示：

【DEPT】表【DEPT_ID】列存在5个ID号

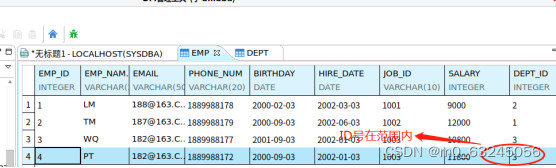

 数据正常录情况如下

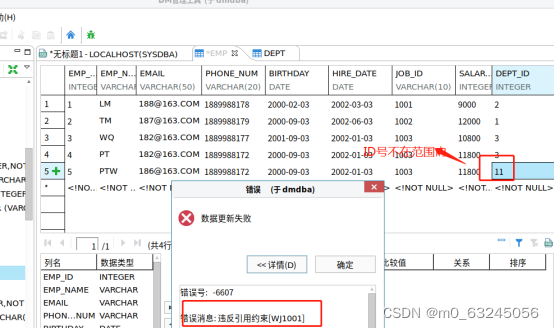

 录入报错情况如下

5)图形化界面新建简单索引

在列EMP.EMP_NAME 添加索引 IND_EMP_NAME

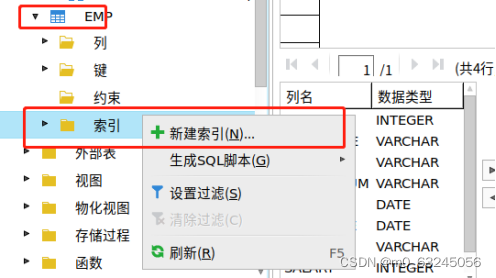

【EMP】表的三角形图标，再右击【索引】，之后点击【新建索引】

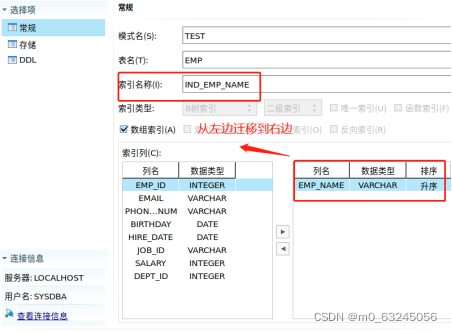

 界面弹出【新建索引】对话框，在【索引名称】填写IND_EMP_NAME,在【索引列】把左边EMP_NAME迁移到右边框中，具体如下图

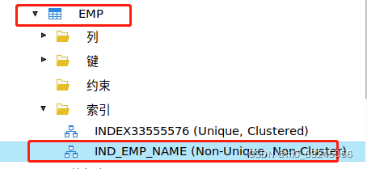

 验证是否已建立索引

点击【EMP】表下的【索引】，如有【IND_EMP_NAME】表示建立成功。

命令：create index "IND_EMP_NAME" on "DMTEST"."EMP"("EMP_NAME") storage(initial 1,next 1,minextents 1);

--------------------------------------------------------------------------------------------------------
