在Redshift中设置一个新数据库

为了完成本教程，请首先在Redshift中设置一个新数据库。在本教程中，我们将与一个名为Tutorial01的数据库进行交互。您可以使用任何喜欢的名字。创建数据库后，执行以下脚本在数据库中创建数据库表。在下一部分中，我们将从这些表中形成ERD。CREATE TABLE Item (ID INT NOT NULL IDENTITY, name varchar(255), price float4, BrandID int4 NOT NULL, CatagoryID int4 NOT NULL, PRIMARY KEY (ID));

CREATE TABLE ItemVariant (ID INT NOT NULL IDENTITY, detail varchar(255), color varchar(30), "size" varchar(50), qty int4, ItemID int4 NOT NULL, PRIMARY KEY (ID));

CREATE TABLE Brand (ID INT NOT NULL IDENTITY, name varchar(255), PRIMARY KEY (ID));

CREATE TABLE Catagory (ID INT NOT NULL IDENTITY, name varchar(255), PRIMARY KEY (ID));

CREATE TABLE Customer (ID INT NOT NULL IDENTITY, firstName varchar(50), lastName varchar(50), email varchar(50), address varchar(255), phone varchar(50), PRIMARY KEY (ID));

CREATE TABLE "Order" (ID INT NOT NULL IDENTITY, CustomerID int4 NOT NULL, orderDate date, PRIMARY KEY (ID));

CREATE TABLE OrderLine (OrderID int4 NOT NULL, ItemVariantID int4 NOT NULL, qty int4, PRIMARY KEY (OrderID, ItemVariantID));

ALTER TABLE ItemVariant ADD CONSTRAINT FKItemVarian766691 FOREIGN KEY (ItemID) REFERENCES Item (ID);

ALTER TABLE Item ADD CONSTRAINT FKItem119940 FOREIGN KEY (BrandID) REFERENCES Brand (ID);

ALTER TABLE Item ADD CONSTRAINT FKItem265973 FOREIGN KEY (CatagoryID) REFERENCES Catagory (ID);

ALTER TABLE "Order" ADD CONSTRAINT FKOrder556711 FOREIGN KEY (CustomerID) REFERENCES Customer (ID);

ALTER TABLE OrderLine ADD CONSTRAINT FKOrderLine150838 FOREIGN KEY (OrderID) REFERENCES "Order" (ID);

ALTER TABLE OrderLine ADD CONSTRAINT FKOrderLine292294 FOREIGN KEY (ItemVariantID) REFERENCES ItemVariant (ID);

反向数据库：

1、从应用程序工具栏选择工具> DB>反向数据库。

2、在“ 数据库到数据模型”窗口中，单击“ 下一步”。

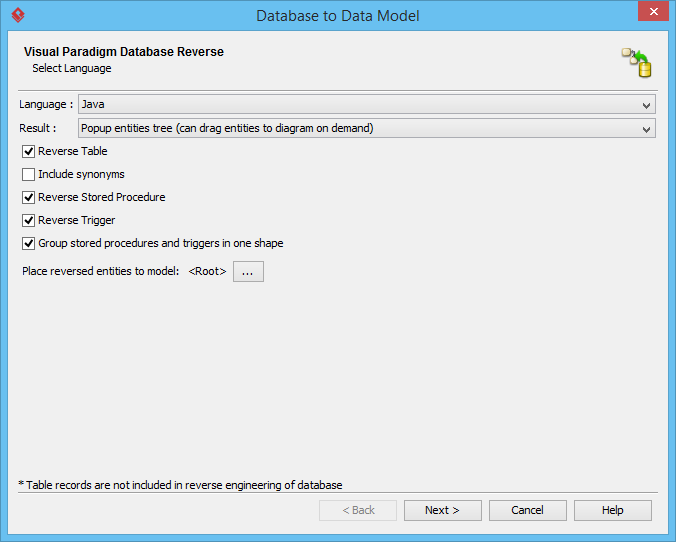

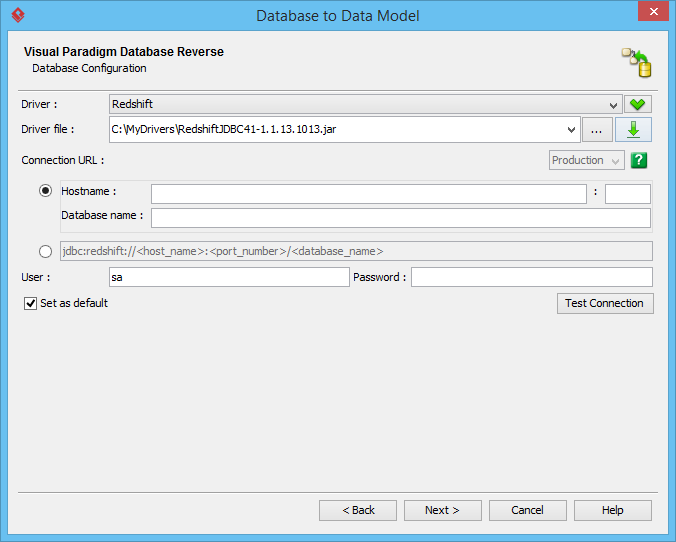

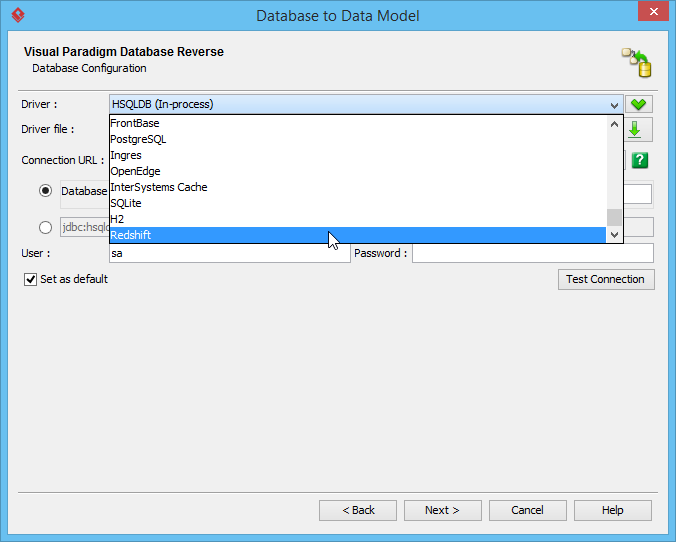

3、在“ 数据库配置”屏幕中，选择Redshift作为数据库驱动程序。

5、填写Redshift数据库的主机名，端口，用户名和密码。同样，在本教程中，我们使用一个名为tutorial01的数据库。

6、单击下一步。

7、通过选择公共架构来缩小反转范围。

8、单击下一步。

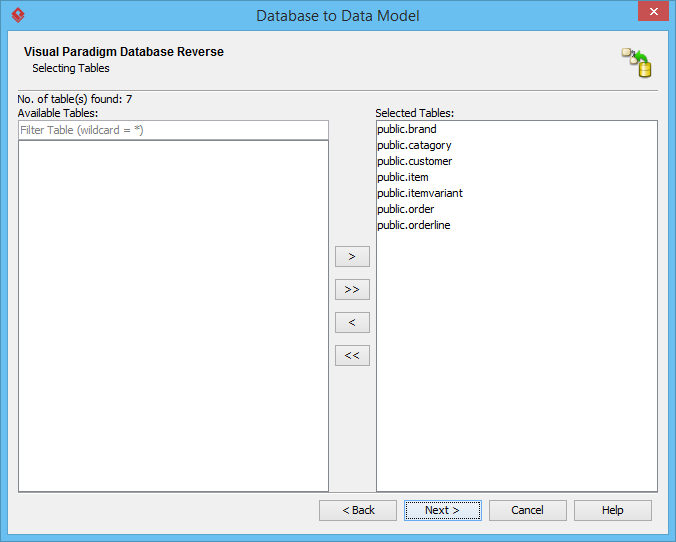

9、在选择表屏幕中保持表处于选中状态。这些表是上一节中执行SQL语句的结果。

10、单击下一步。

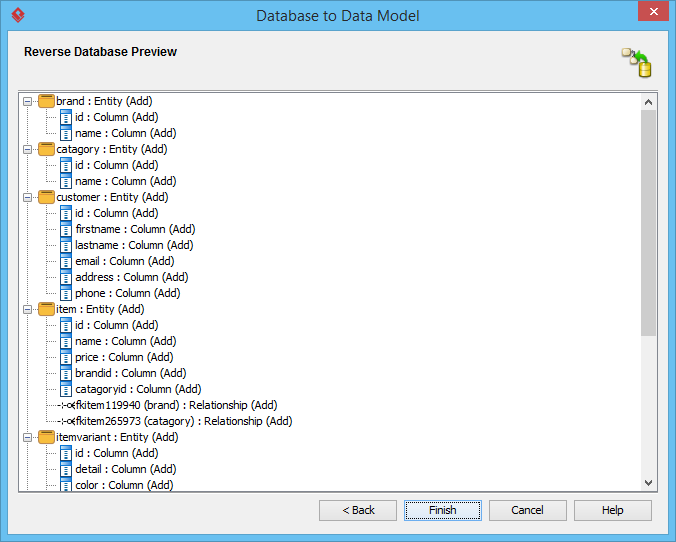

11、在“ 反向数据库预览”屏幕中，单击“ 完成 ” 。

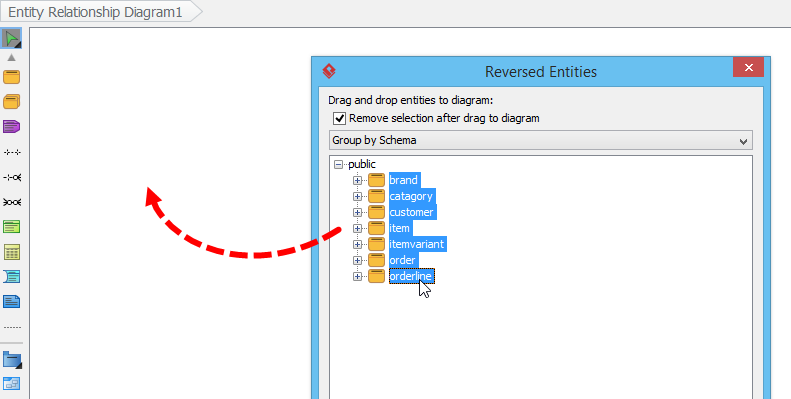

12、将创建一个空白的ERD，将弹出“ 反向实体”窗口。在窗口中列出了由Redshift数据库形成的实体。现在，选择实体并将其拖到图上。您可以通过按Ctrl或Shift键对实体进行多项选择。

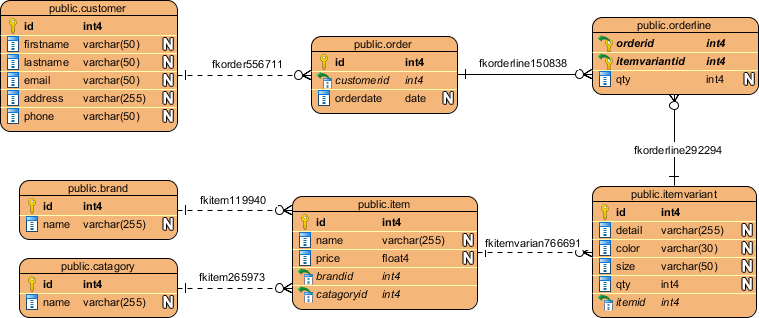

释放鼠标按钮时，您将看到由实体形成的ERD。整理图表内容。您的图应如下图所示。

=====================================================
