CCS包含了一个先进的信号分析界面,使用户能精确地监视信号数据。这些特性在开发通信、无线通信、图像处理及普通DSP应用程序时都非常有用。CCS提供了多种方式来将程序处理的数据可视化。数据的可视化过程可按以下步骤进行:

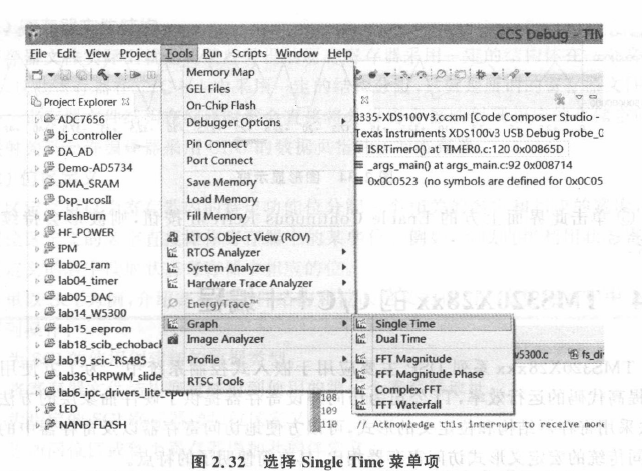

        ①选择工具→图形→单次菜单项，如图2.32所示。

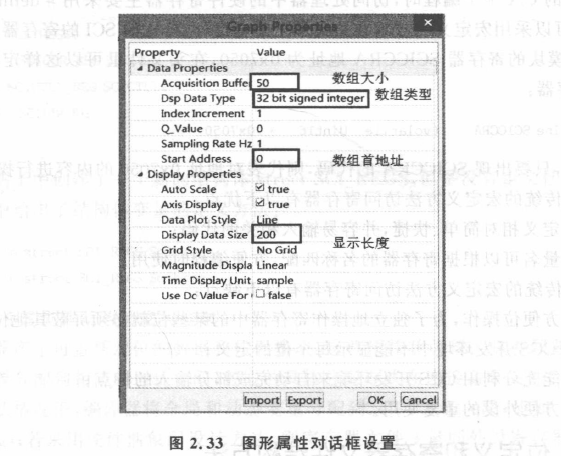

        ②在弹出的对话框中进行如图2.33所示设置，其中，采集缓冲区表示存储数据的长度组大小:数据类型表示显示数据的类型，此处要选择与定义数据

        类型一致;Start Address表示显示数据的首地址(数组首地址);Display Data Size 表示显示数据的长度。这4个参数都需要根据实际情况正确填写。

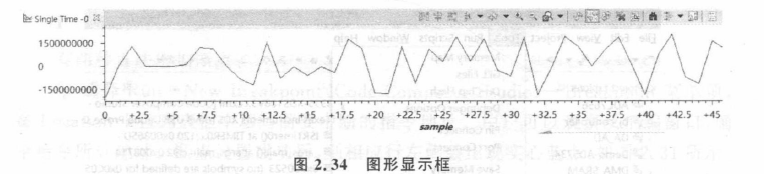

        ③单击OK,则显示如图2.34 所示界面
        ④在窗口就可以查看当前数据的波形情况,此功能对于连续数据分析非常有效

        ⑤显示，单击此界面上方的EnableContinuousRefresh按钮,则波形会持续刷新

更详细的实现方法，请参考：
