本章会逐步搭建 ESP-IDF 的开发环境，分为三个小节：
5.1 安装 ESP-IDF 物联网开发框架
5.2 IDF 前端工具
5.3 搭建集成开发环境

5.1 安装 ESP-IDF 物联网开发框架

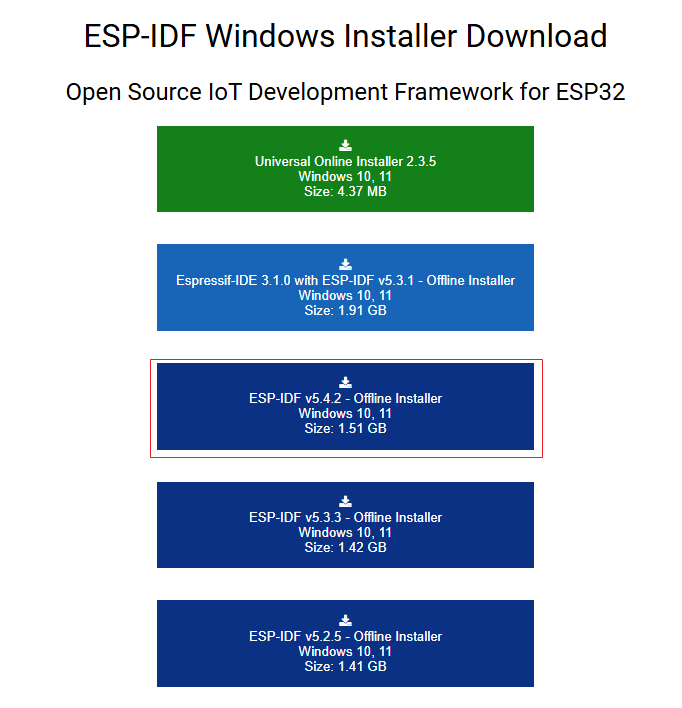

      为了安装 ESP32的开发环境，前往乐鑫官方的 Windows 安装下载中心下载 ESP32-IDF 安装包，本次安装V5.4.2版本。

        下载成功后， 在安装程序上单击右键选择<以管理员身份运行>运行 esp-idf-tools-setup-offline-5.4.2.exe文件，开始安装：

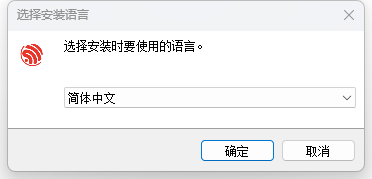

（1）打开安装程序后选择简体中文安装，如下图所示：

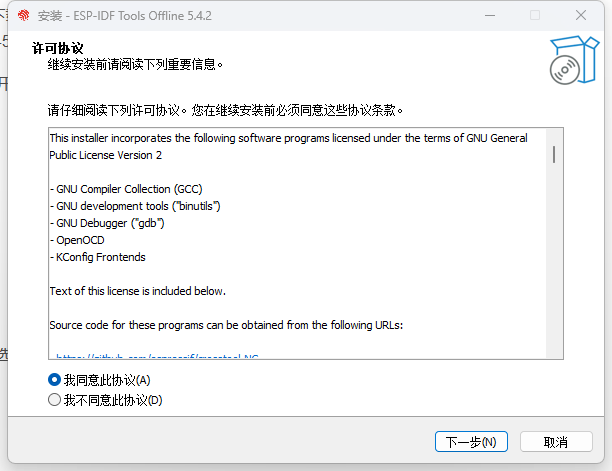

（2）勾选“我同意此协议”，单击下一步，如下图所示：

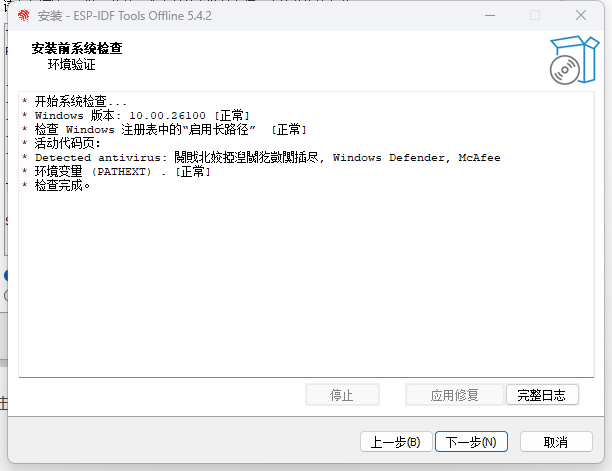

（3）点击下一步之后，会跳出安装前系统检查界面，如下图所示，如果检查都要正常直接点击下一步，否则看下面注意

注意：

1）安装程序会检查你当前系统有没有打开"长路径支持"，因为 GNU 编译器产生的编译文件会有非常深的目录结构，如果不支持长路径，编译可能出现文件不存在，目录不存在等奇怪的错误。这里单击应用修复按钮，可以修复这个问题。 在弹出的确认对话框中，选择是，开始修复。

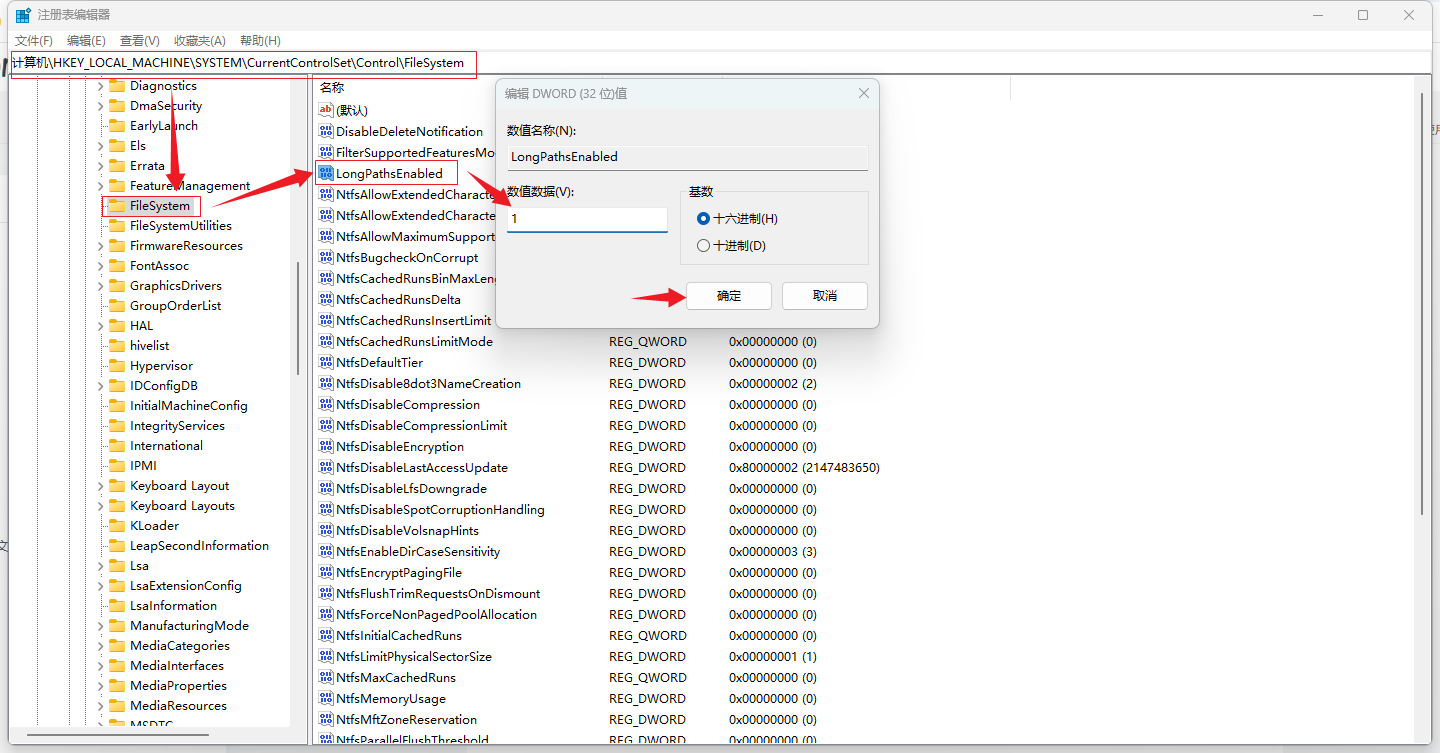

2）如果修复不成功，一般情况是安装软件打开时没有使用管理员权限打开，可以手动修改注册表来支持长路径：打开注册表HKLM\SYSTEM\CurrentControlSet\Control\FileSystem\LongPathsEnabled 设置为 1，如下图所示：

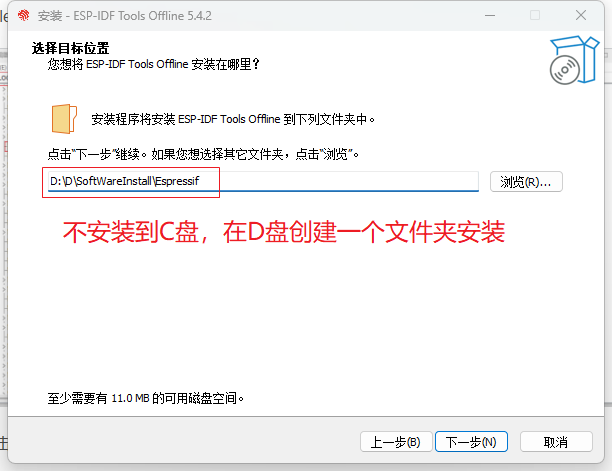

（4）点击下一步进入配置安装路径，如下图所示：

        安装程序默认的安装位置为 C:\Espressif，但这里我是安装在 D 盘的Espressif文件夹下，点击下一步

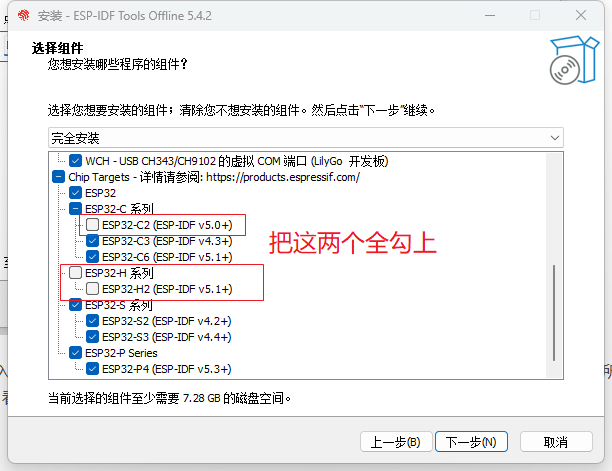

（5）进入确认安装组件界面，这里全部打勾，然后单击下一步

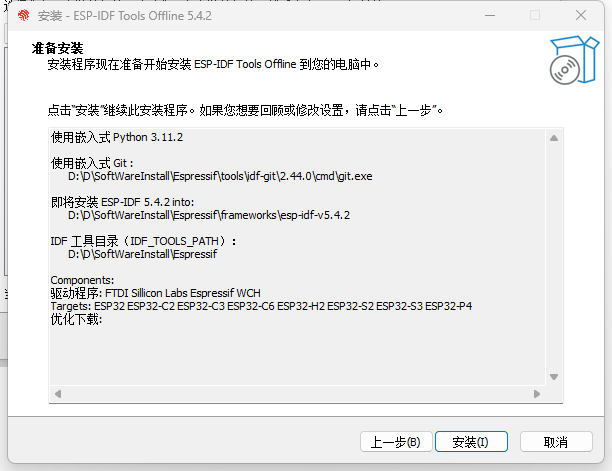

（6）点击安装，过程时间会稍微长些（5min内），会安装一些模块等

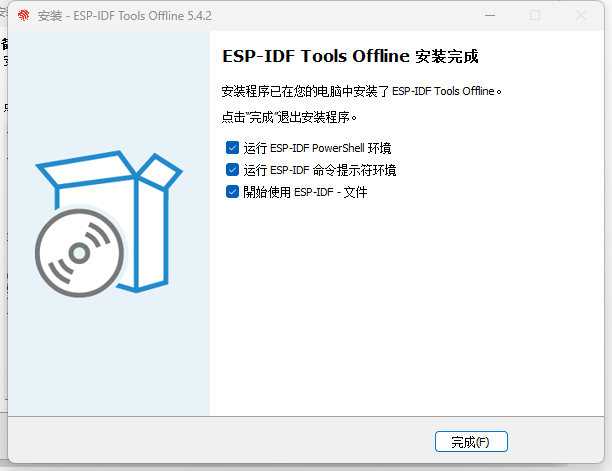

（7）安装完成，点击完成，最终安装完成

        安装成功后，桌面自动生成 ESP-IDF 5.4 PowerShell 和 ESP-IDF 5.4 CMD 命令提示符终端：

• PowerShell：提供了更强大的脚本和自动化功能，适合需要执行复杂任务或管理复杂环境的用户；
• CMD：则更适合进行基础的命令行操作和简单的脚本执行。用户可以根据自己的需求和偏好选择使用其中一个工具。

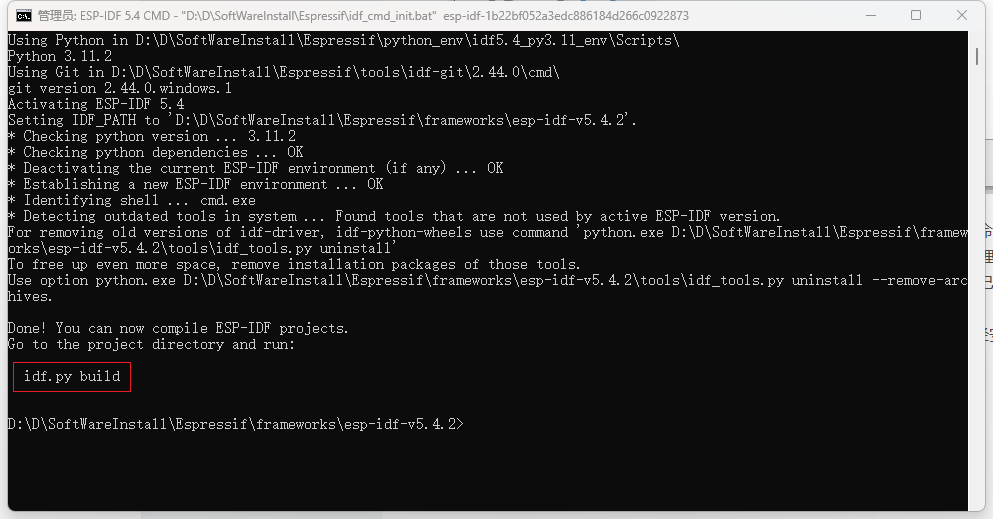

        打开其中一个终端，如果终端提示“idf.py build” 指令时， 说明我们的环境已经安装成功了，如下图所示：

​        在这终端下，我们可以采用命令形式进行配置、编译、链接和构建项目，与Linux 中的开发方式相似。

（8）设置环境变量

        让系统能够找到ESP-IDF 的相关工具和库，进行编译、构建和调试 ESP32 或其他 Espressif 芯片的项目，必须设置 ESP-IDF 的环境变量，设置方法如下：
        按照此过程（此电脑→属性→高级系统→环境变量）打开，如下图所示，修改后点击确定。

        如果 ESP-IDF 库安装成功，则系统自动为我们添加上图中的 IDF_TOOLS_PATH 和IDF_PATH 环境变量，否则手动添加这两个环境变量。

        其他工具安装：

（1）安装 CH340C USB 虚拟串口驱动
        ESP32-S3 的 USB 串口可用于下载程序和 ESP 监控器之间的交互。通过 USB 连接 ESP32-S3开发板，ESP32-S3 开发板的串口信号是通过 CH340C 芯片进行转换，才能与 PC 端进行通信。
        CH340C 芯片能够将 ESP32-S3 的串口信号转换为 USB 信号，并通过 USB 接口与 PC 进行连接。在 PC 端安装相关的串口调试助手软件，再安装 CH340C 芯片的驱动程序，就可以在PC 端实现通过虚拟串口与 ESP32-S3 进行通信了。
        CH340C的官方厂商沁恒提供了该驱动程序的下载选项，您可以前往https://www.wch.cn/沁恒的官方网站下载并安装 CH340C的驱动程序。

​​        打开 CH340C 驱动安装程序后，点击安装程序中的“安装”按钮，若提示“驱动安装成功”，则说明 CH340C 驱动已经安装成功了， 如下图所示。

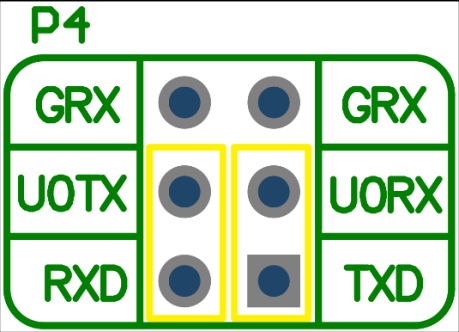

​        安装完 CH340C 驱动后，使用跳线帽将ESP32-S3 开发板 P4 排针的 U0TX-RXD 和U0RX-TXD 接上， 如下图所示：

        从上图可以看出， CH340C 虚拟出的串口被 PC 分配了 COM3 的端口号。这个端口号用于串口调试助手等上位机确定与之通信的串口端。

        注意：当 CH340C与不同的 PC 连接，甚至是与同一台 PC 的不同 USB 端口连接后，虚拟出的串口被 PC分配到的端口号可能是不同的，实验时检查下以最终分配为准。

        安装完 USB 虚拟串口驱动后，就可以使用串口调试助手，与板卡通过串口进行通信了。

        ESP-IDF的两种开发方式：

        这两种方式分别是命令式开发和基于IDE 集成开发环境下的开发。

5.2 IDF 前端工具

        ESP-IDF 能够通过命令的形式来构建或编译系统，以下是 idf.py 的一些主要功能：
        构建系统：idf.py 是一个构建系统，它使用 CMake 来生成适用于不同目标平台的构建文件。可以使用 idf.py 来构建你的项目，它会处理所有必要的编译和链接步骤。
        菜单配置：idf.py menuconfig 命令提供了一个文本用户界面，用于配置项目的各种选项。可以通过这个界面选择目标硬件、设置编译选项、启用或禁用组件等。
        烧录和调试：idf.py 支持将构建好的二进制文件烧录到目标设备上。可以使用 idf.py -p PORT flash 命令来烧录固件，其中 PORT 是设备的串口或 USB 端口。此外， idf.py 还可以与调试器配合使用，例如 GDB，以便在目标设备上调试代码。
        清理和重新构建： idf.py 提供了清理构建文件的功能，以确保每次构建都是从头开始的。这对于在修改配置或更新源代码后重新构建项目非常有用。
        项目模板和示例：idf.py 通常与 ESP-IDF 提供的项目模板和示例代码一起使用，帮助快速设置和开始项目。
        扩展性： idf.py 是可扩展的，允许开发者添加自定义的构建步骤和脚本。这使得开发者可以根据需要定制构建过程，以满足特定项目的需求。
下面 IDF 前端工具的常用命令：
（1）创建新工程（create-project）
        “idf.py create-project --path <project name>” 是 ESP-IDF 提供的一个命令，用于创建一个新的项目目录结构，并将必要的文件和模板复制到该目录中。目的是帮助开发者快速设置一个新的IoT 项目，而无需手动创建所有必要的文件和目录，下面是这个命令的参数解析和使用方法：
①：参数解析
        --path：指定创建工程的位置（必须在文件夹路径下）。
        <project name>：项目工程名称
②：使用方法
        在桌面新建 test_1 文件夹，用来保存 ESP-IDF 新建的工程，然后打开 ESP-IDF CMD 终端输入“idf.py create-project --path C:\Users\63543\Desktop\MyProject\test_1 led”命令创建项目工程，如下图所示：

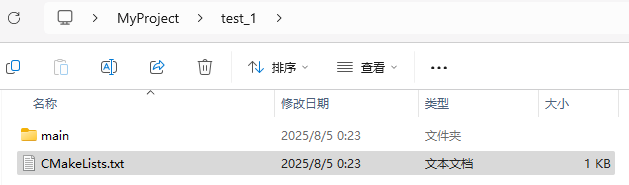

        此时桌面会创建 test_1 项目，而工程名称为 led。如下图所示：

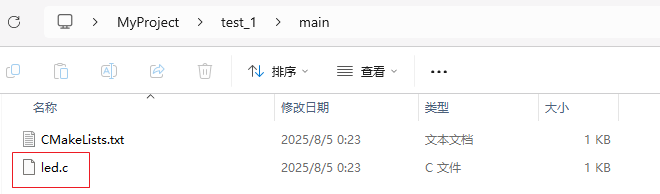

        打开main文件夹：

（2）创建新组件（create-component）
        “idf.py create-component <component name>” 创建一个新的组件，包含构建所需的最基本文件集。一般存放第三方组件，如编写的驱动程序等。
        下面是这个命令的参数解析和使用方法：
        ①： 参数解析
                <component name>：组件名称
        ②：使用方法

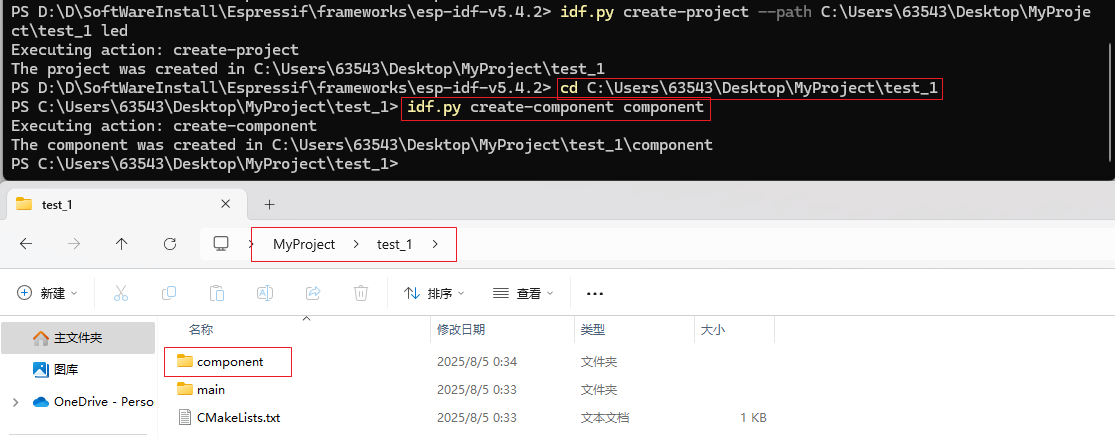

        首先使用“cd”命令进入新建工程路径，然后在此路径下新建组件文件夹，如下图所示：

        component 文件夹一般用来存储第三方组件或者用户的程序驱动代码。

（3）设置目标芯片
        “idf.py set-target <target>” 命令用于设置工程的目标芯片。由于 ESP-IDF 支持多款乐鑫SoC 芯片，新建工程时默认会选择 ESP32 类型的芯片。因此，如果我们希望创建一个针对ESP32-S3 类型的工程，就必须使用此命令来指定该工程的目标芯片为 ESP32-S3。
        下面是这个命令的参数解析和使用方法。
        ①：参数解析
        < target >：目标芯片，可使用“idf.py --list-targets”命令查看支持的芯片类型。
        ②：使用方法

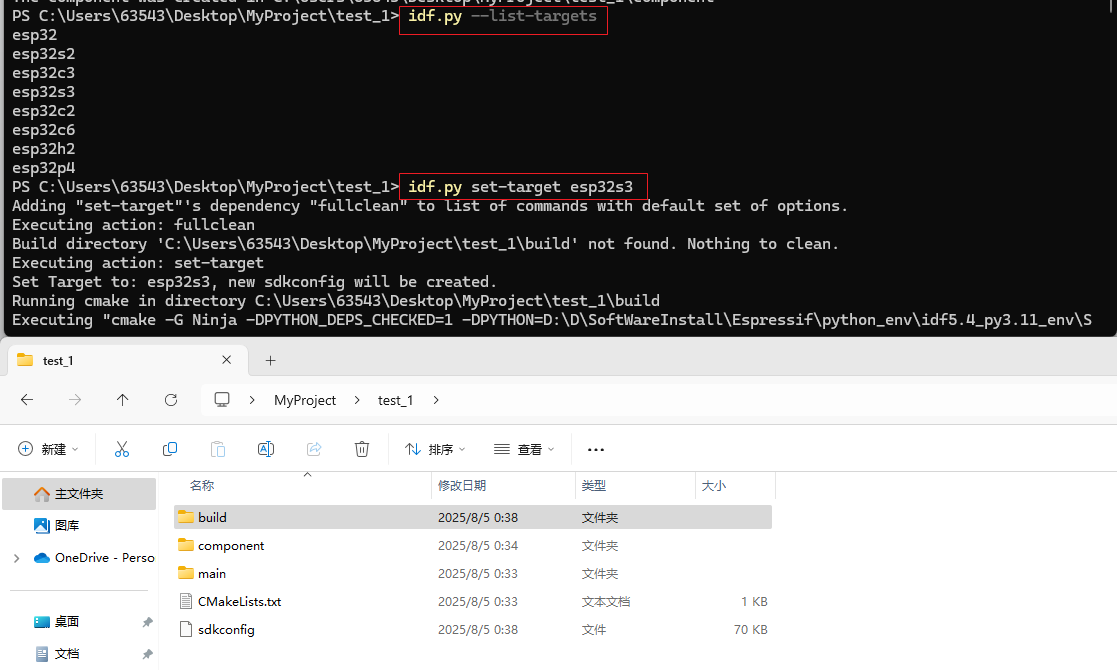

        首先输入“idf.py --list-targets” 命令查看支持的芯片类型，然后输入“idf.py set-target esp32s3”命令设置工程的目标芯片，如下图所示：

注意： “idf.py set-target”命令将清除构建目录，并从头开始重新生成 sdkconfig 文件。旧的 sdkconfig 文件将保存为 sdkconfig.old。

（4）编译工程

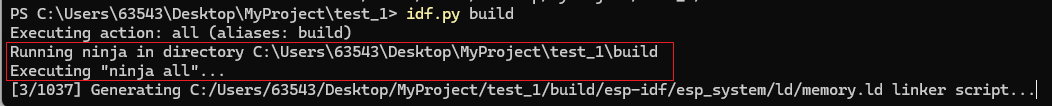

        “idf.py build”命令用来编译当前项目工程。如下图所示：

（5）监控项目

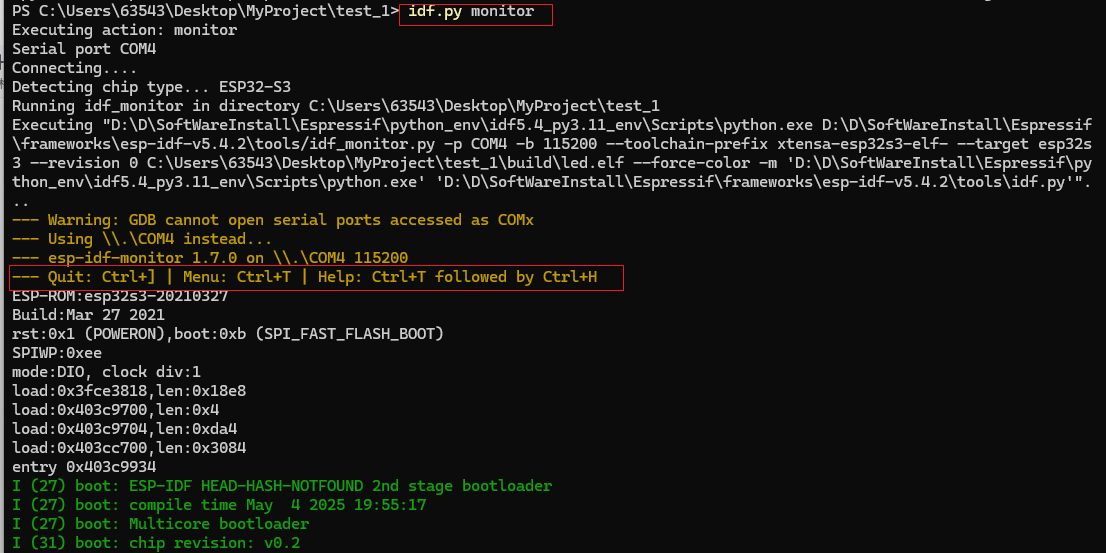

        “idf.py monitor”命令用来监控当前项目。监控之前必须安装 USB 虚拟串口驱动以及开发板上的 USB 串口接入到电脑当中，才能监控当前项目工程。

        注意：请按“Ctrl + ]”快捷键退出监控器。

（6）配置项目
        “idf.py menuconfig” 这个命令会启动一个文本用户界面，允许开发者为他们的 ESP32 或其他 Espressif SoC 芯片系列的项目配置各种选项，如下图所示

（7）下载代码
        “idf.py -p COM4 flash” 这个命令用来把编译出来的可执行文件烧录到 ESP32-S3 芯片当中。

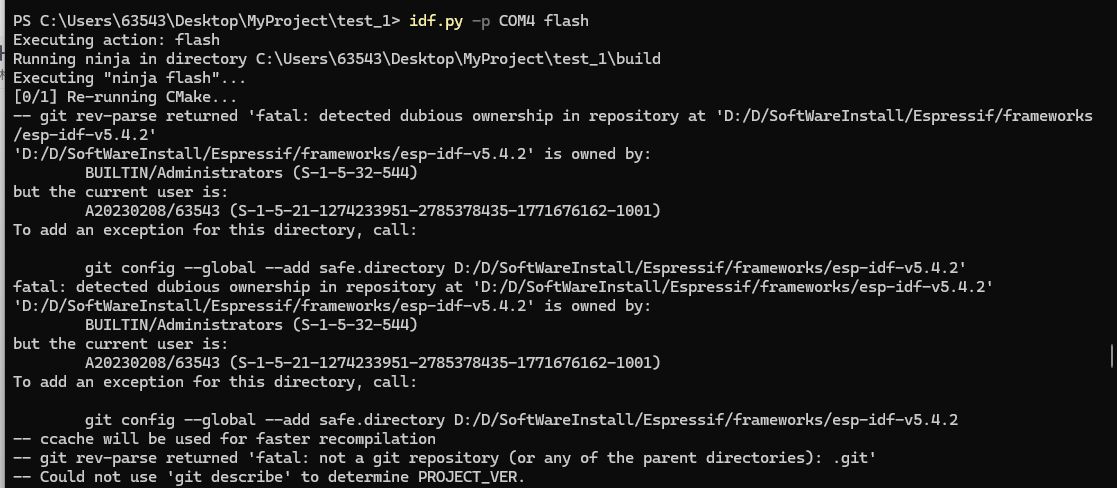

        注意：烧录之前必须调用“idf.py build”命令编译项目工程，编译完成后方能烧录代码。 如下图所示：

        注意：上述 COM4 端口需要根据自己的开发板识别出来的虚拟串口端口。

（8）清除编译文件
        “idf.py clean”和“idf.py fullclean” 是 ESP-IDF（Espressif IoT Development Framework）中用于清理构建目录和输出文件的两个命令，它们的主要区别在于清理的彻底程度和范围。

        ①“idf.py clean”命令：
        清理构建目录中的构建输出文件。它会删除 build 文件夹中的某些文件，但不会删除 CMake 的配置输出和其他相关文件。这意味着下次构建时， CMake 将基于现有的配置信息重新生成所需的构建输出，但不需要从头开始配置整个项目。这通常用于在不需要更改项目配置的情况下，重新构建项目以解决可能存在的构建问题或更新代码。

        ②“idf.py fullclean”命令：
        这个命令则更为彻底，它会删除整个 build 目录下的所有内容，包括所有的 CMake 配置输出文件。这意味着下次构建项目时， CMake 将需要从头开始配置项目，重新生成所有的构建输出和配置文件。这个命令通常用于在需要完全重置项目构建环境的情况下使用，例如在更改了项目的硬件配置或需要确保从头开始全新构建。
        上述提到的命令是 IDF 前端工具中极为常用的指令，掌握了这些命令，可以开始着手开发 ESP32 项目了。至于其他命令的详细信息，可以查阅 ESP-IDF 编程指南中的 IDF 前端工具章节内容。

        总结：通过以上命名行学习，从项目创建到下载程序运行需要经过5个步骤：

• Step1：创建新工程（idf.py create-project --path <project name>）
• Step2：创建新组件（idf.py create-component <component name>）
• Step3：设置目标芯片(idf.py set-target <target>)
• Step4：编译工程(idf.py build)
• Step5：下载代码(idf.py -p COM4 flash)

        ​可以看到命令式开发难以轻松调试和编写代码，在大型项目中，开发效率会大大降低。因此，为了让开发者能够更顺畅地使用 ESP IDF，建议开发者选择基于集成开发环境（IDE）的开发方式，推荐 VS Code IDE。

5.3 搭建集成开发环境

        VS Code IDE 作为开发工具，该软件支持下载 ESP-IDF 插件，从而方便开发者进行项目开发和调试。 ESP-IDF插件可便利开发人员在 VS Code 开发环境中开发基于ESP32 的 IoT 应用程序。 本插件集成了编辑、编译、烧录和调试等基础功能，还有安装工具、SDK 配置和 CMake 编辑器等附加功能，可简化并增强开发人员在使用标准 VS Code 开发和调试 ESP32 IoT 应用程序时的开发体验。

5.3.1 VS Code 安装

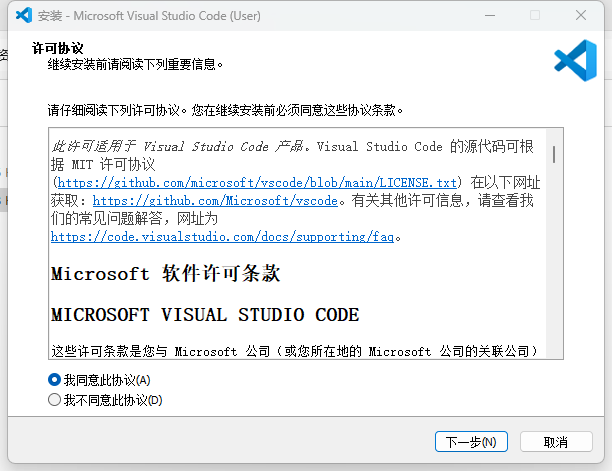

        进入VSCode官方下载页面，根据系统需求选择下载安装包，以Windows为例下载后安装包VSCodeUserSetup-x64-1.102.3.exe，双击开始安装，并点击下一步

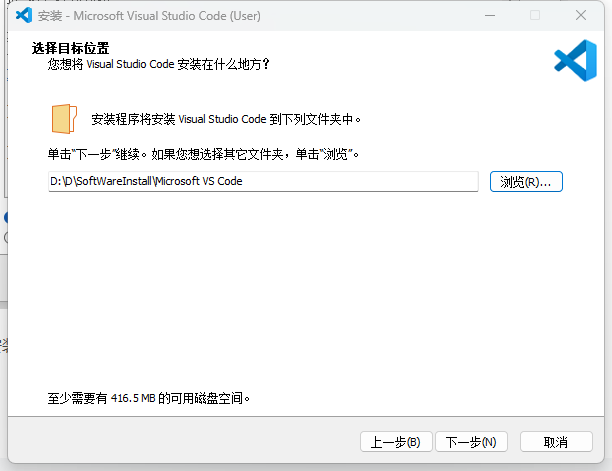

        选择安装目录，默认安装到C盘，本次更改安装到D盘，点击下一步。

        注意：修改的路径最好不要出现中文，以避免在往后的开发过程中遇到问题而重装软件。

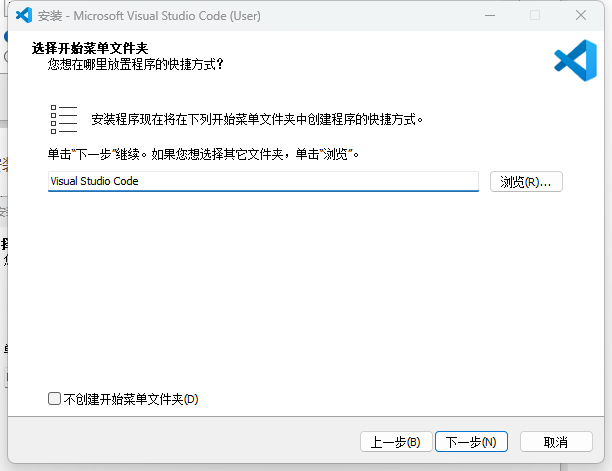

        选则开始菜单文件，点击下一步

        全勾上点击下一步

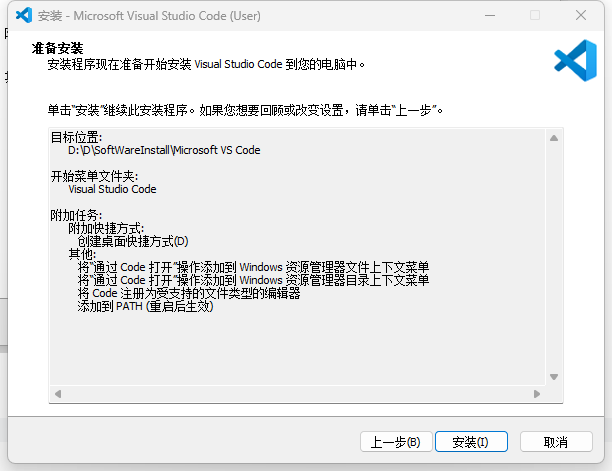

        点击安装：

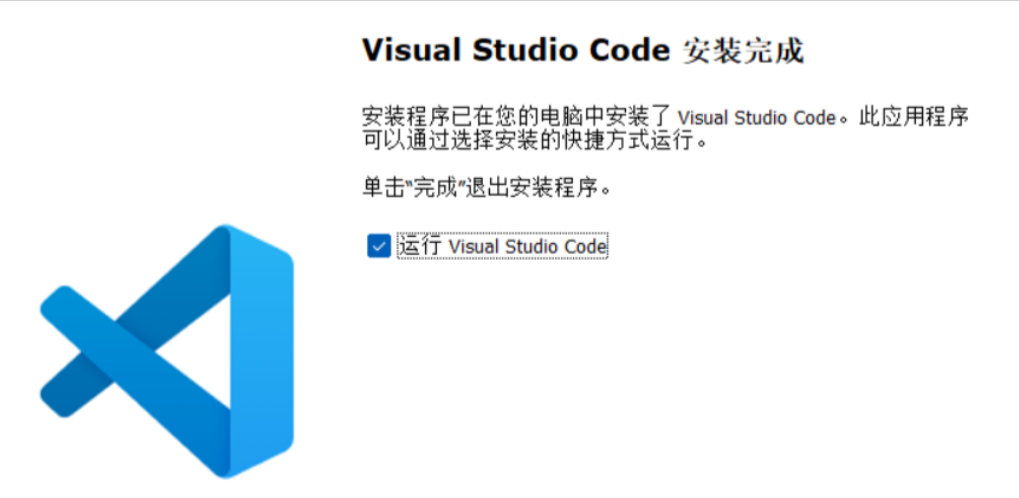

        最后安装完成

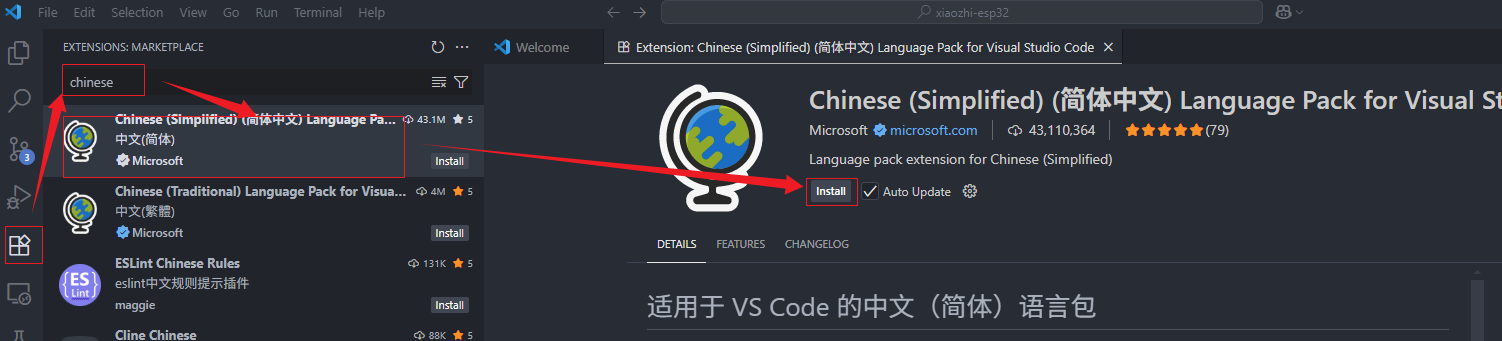

        到这一步便可以开始运行 VSCode 了。 打开 VS Code，在扩展商店的搜索区域输入“Chinese”安装中文插件，如下图所示：

        注意：‌如果安装插件后不生效，可以使用下面命令面板切换法‌方法设置：

• Step1：按下 Ctrl+Shift+P 打开命令面板；
• Step2：输入 Configure Display Language 后选择 zh-cn（简体中文）；
• Step3：根据提示重启编辑器生效。‌

        至此， VSCode 的安装与配置便算完成了。

5.3.2 安装与配置 ESP-IDF 插件

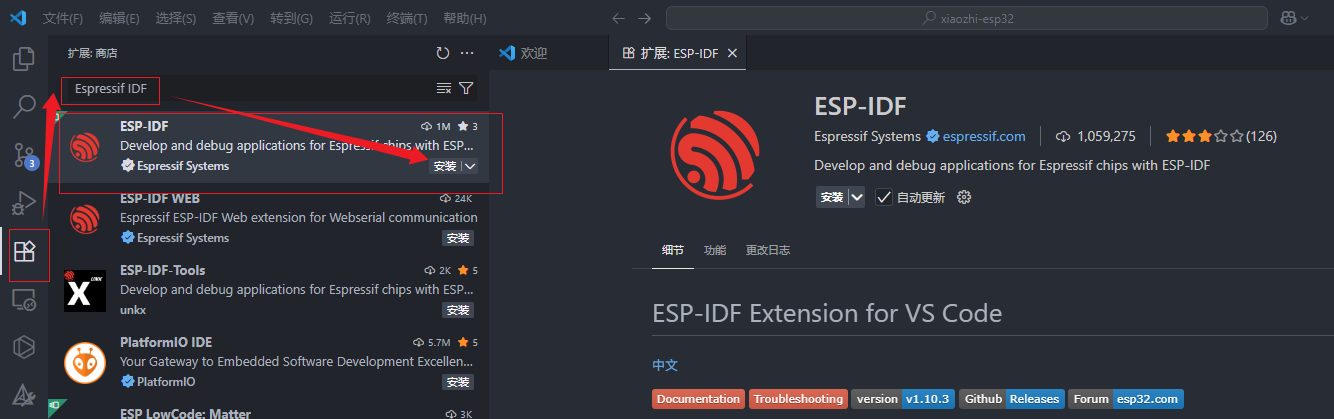

        打开 VS Code 软件，然后按下快捷键“ Ctrl+Shift+X”进入应用商城，在搜索栏下搜索Espressif IDF 插件，点击安装即可：

        至此 Espressif IDF 插件就算安装好了，接下来我们来看看插件的配置。

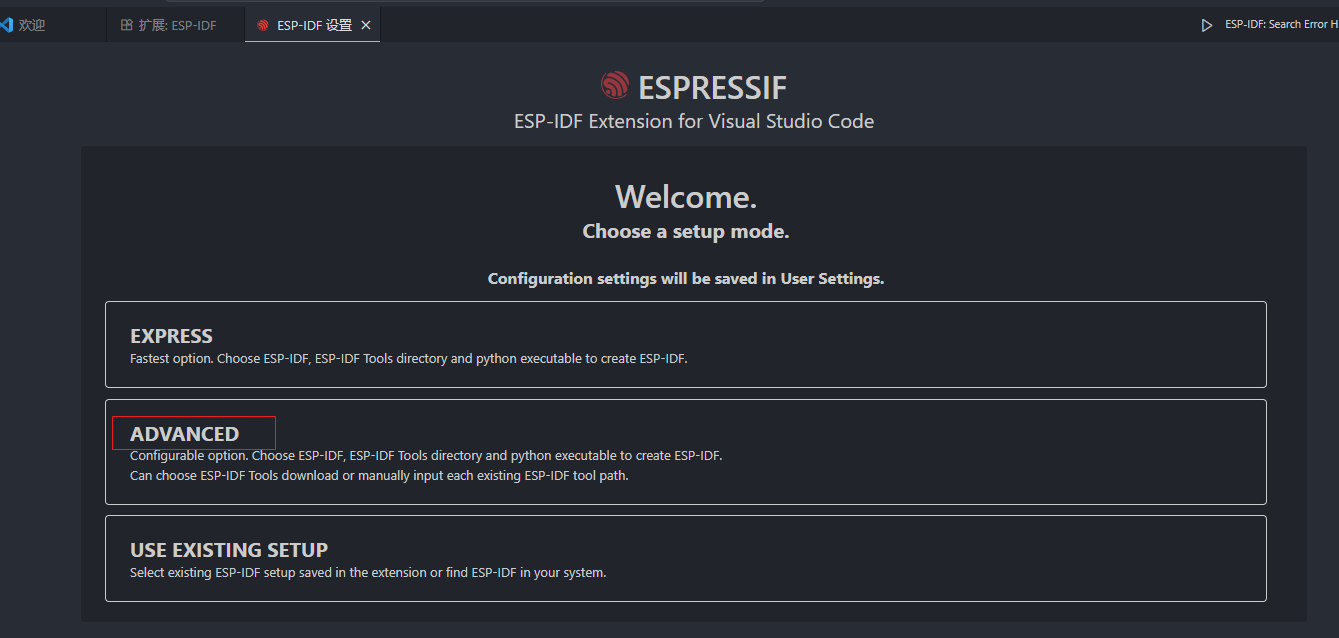

        快捷键 ctrl+shift+p 命令栏，在弹如下提示框后，搜索“配置 ESP-IDF 插件”，或者在使用快捷键 ctrl+shift+p 呼出命令栏后，在搜索框输入配置命令： Configure ESP-IDF，稍等几秒钟，点击ADVANCED”进入高级配置界面，如下图所示：

        配置 ESP-IDF 插件完成后，点击上图“Configure Tools”选项执行配置操作，此时需要等待系统配置成功，如下图所示：

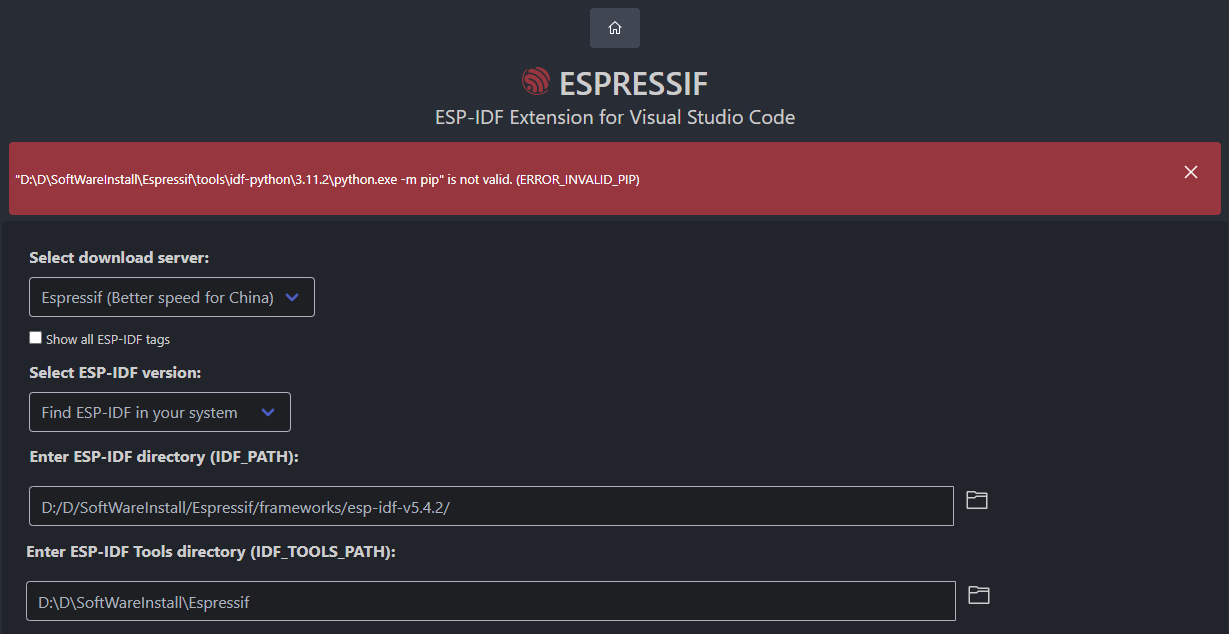

注意：如果出现如下“python.exe -m pip is not valid” 错误，大概是 python 环境搭建原因，使用该博主解决方案，我使用的是第一种解决，第二种尝试无法解决问题

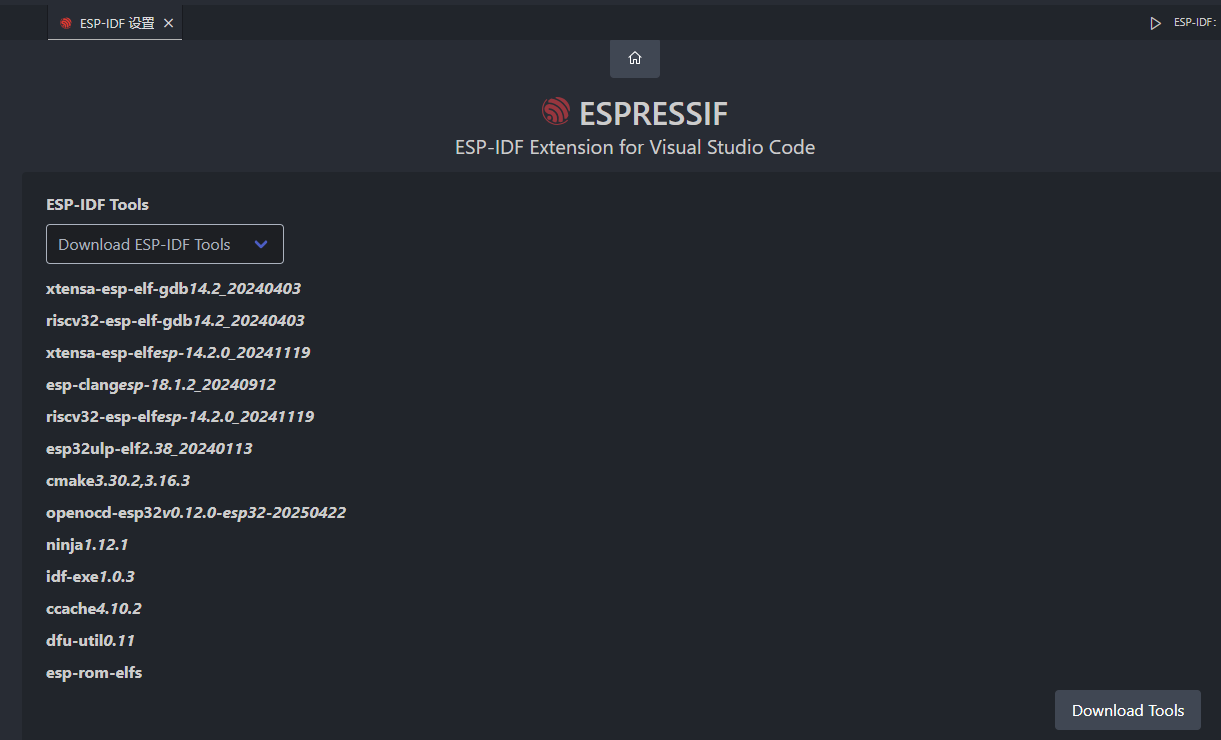

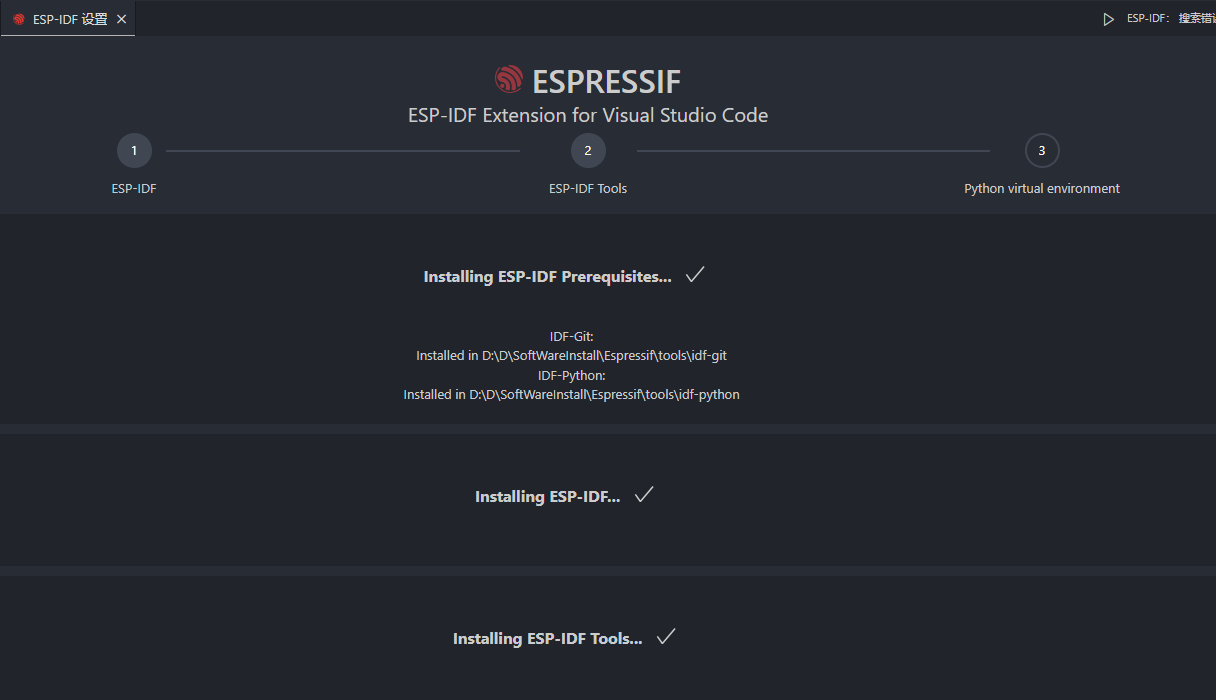

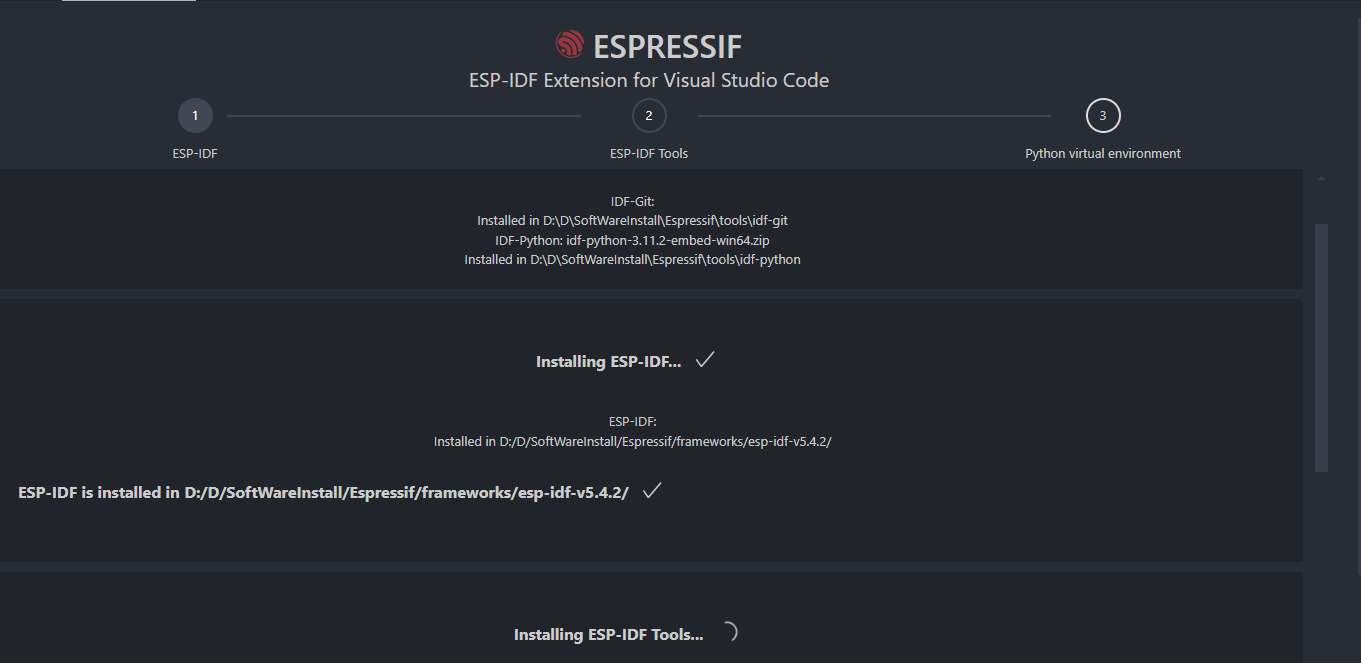

        从上图可以看到，配置 ESP-IDF 插件需要进行三个流程， 等待第一个流程配置完成，此时进入 ESP-IDF Tools 配置流程，如下图所示，接着点击 “Download Tools”选项下载工具

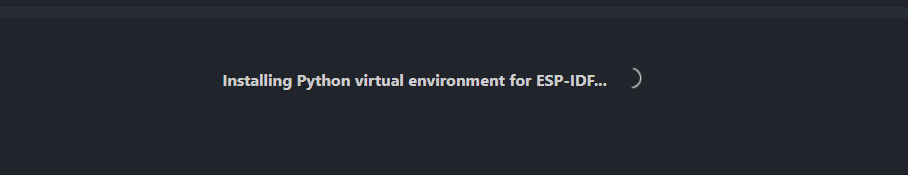

下载成功后，系统进入第三个流程 Python 环境搭建，如下图所示：

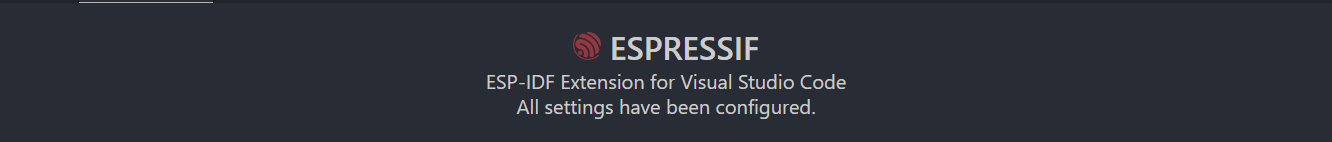

三个流程完成后，系统提示如下信息，如下图所示：

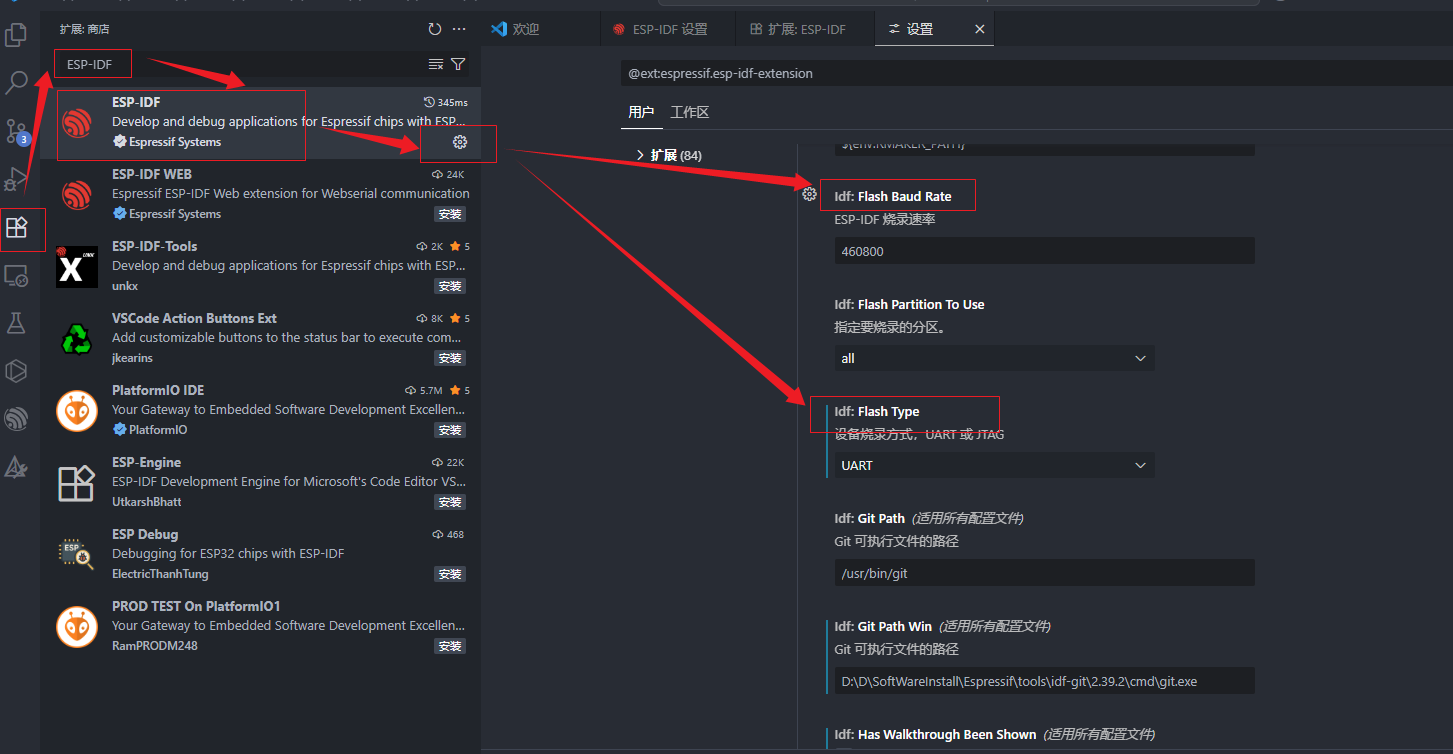

        接下来，配置插件默认的配置参数，如串口下载的波特率和下载方式，配置流程如下所示，进入配置插件界面， 然后找到“Flash Baud Rate”和“Flash Type”，选项， 配置如下图所示（默认）

5.3.3 个性化配置和工作环境配置

         settings.json 文件存储了用户的个性化配置和工作环境设置，包括编辑器的外观、语言、代码格式化风格、自动补全行为、调试配置、扩展设置等。在 VS Code 中，可以通过用户设置（全局设置）和工作区设置（针对特定项目或文件夹的设置）来区分不同类型的配置。 settings.json 文件配置流程如下。
① 打开设置界面
     ctrl +shift +p -> 输入setting -> 首选项：打开用户设置(JSON)，添加内容，修改完后需要重启VS Code：

{
    /* 上面的部分是我自己创建的一些设置 */
    "editor.insertSpaces": false, /* 自动插入空格禁用*/
    "editor.detectIndentation": false, /* 启用时根据文件内容进行重写*/
    "editor.renderControlCharacters": true, /* 是否显示控制字符：启用*/
    "editor.renderWhitespace": "all", /* 显示 4 个空格是.... */
    "editor.tabSize": 4, /* tab 设置为 4 个空格*/
    "editor.fontSize": 18, /* 代码字体大小*/
    "editor.fontFamily": "Monaco, 'Courier New', monospace", /* 代码字体*/
    "update.mode": "manual", /* 设置不自动更新*/
}

        至此，已成功安装 VS Code 集成开发环境的 ESP-IDF 插件，并完成了 VS Code 工作环境的配置。接下来将在 VS Code IDE 中新建一个 ESP-IDF工程，并进一步探讨工程的调试工具等相关内容。
