一、搭建与配置Keil嵌入式开发环境

1.安装mdk

（1）打开下载的keil5文件夹，点击运行mdk531

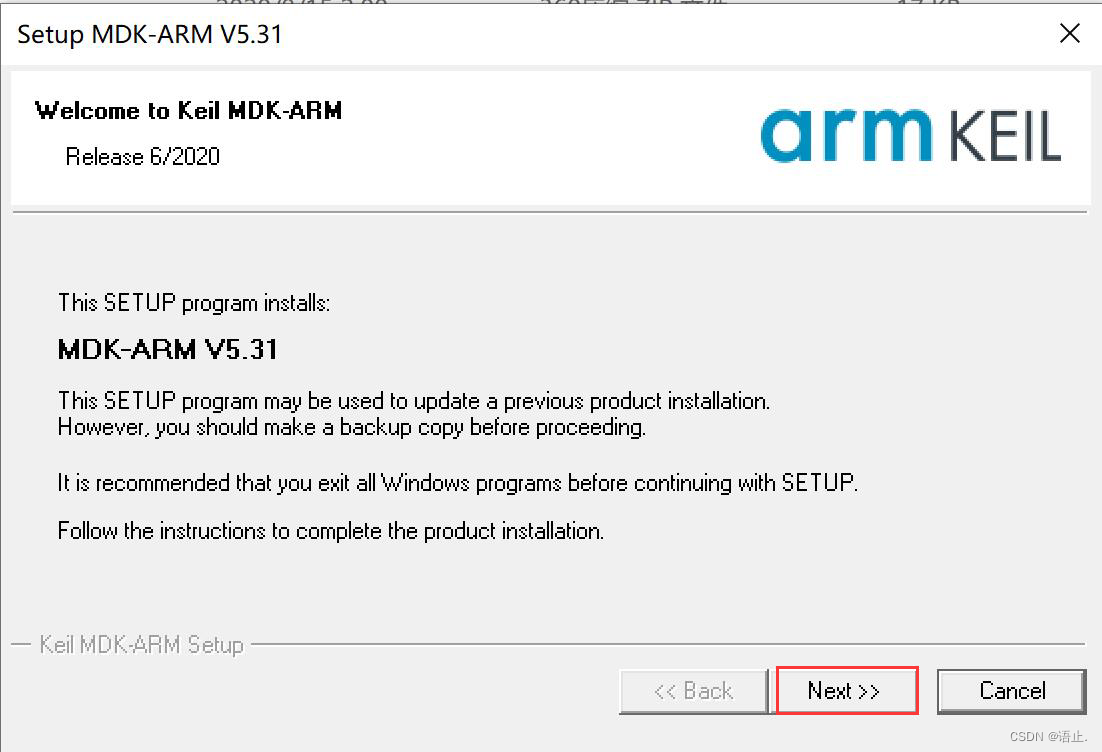

（2）在弹出的界面，点击next

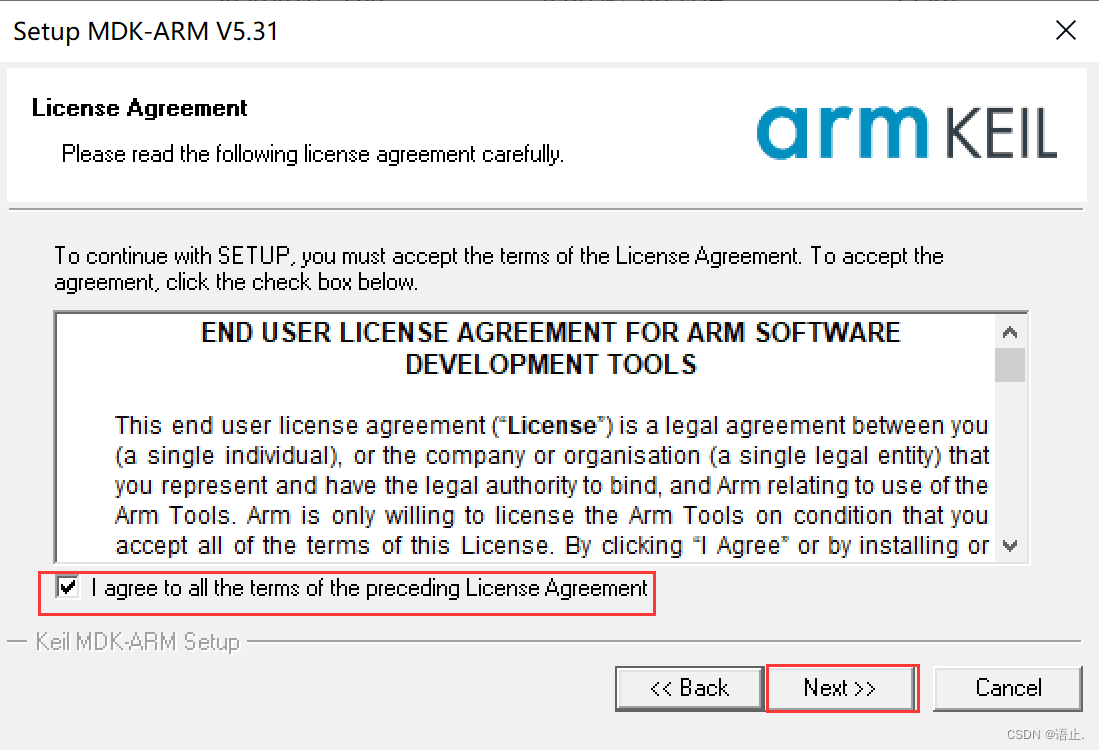

（3）勾选I agree，点击next

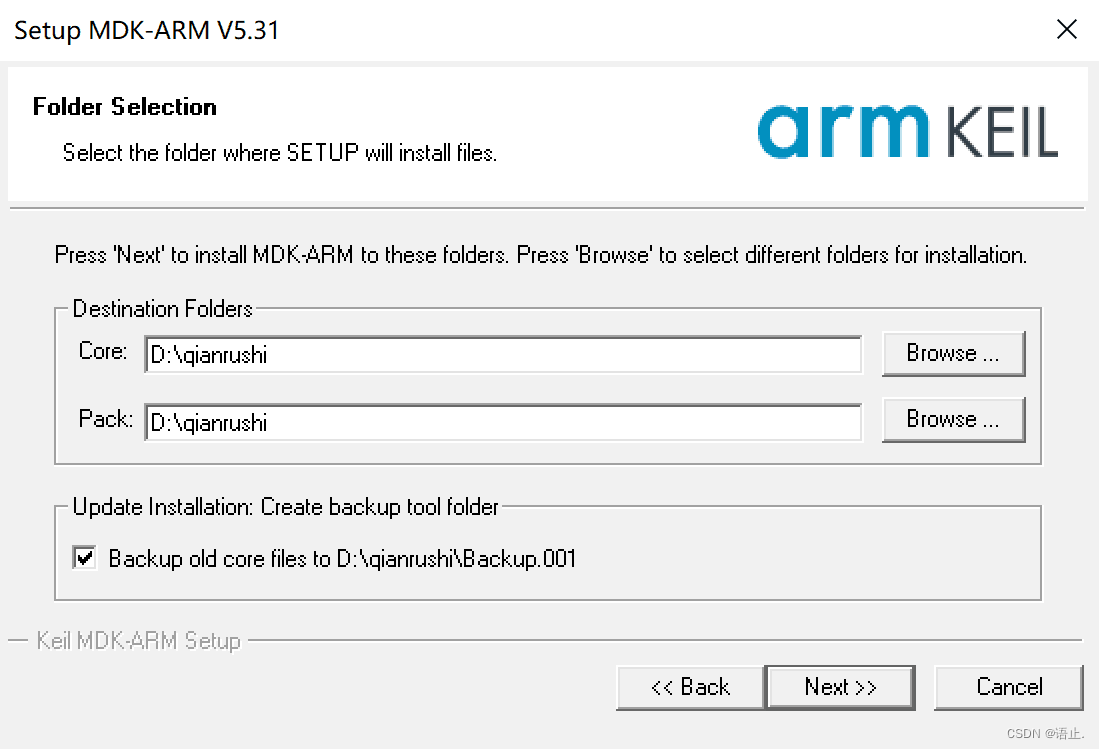

（4）自定义安装路径，然后点击next

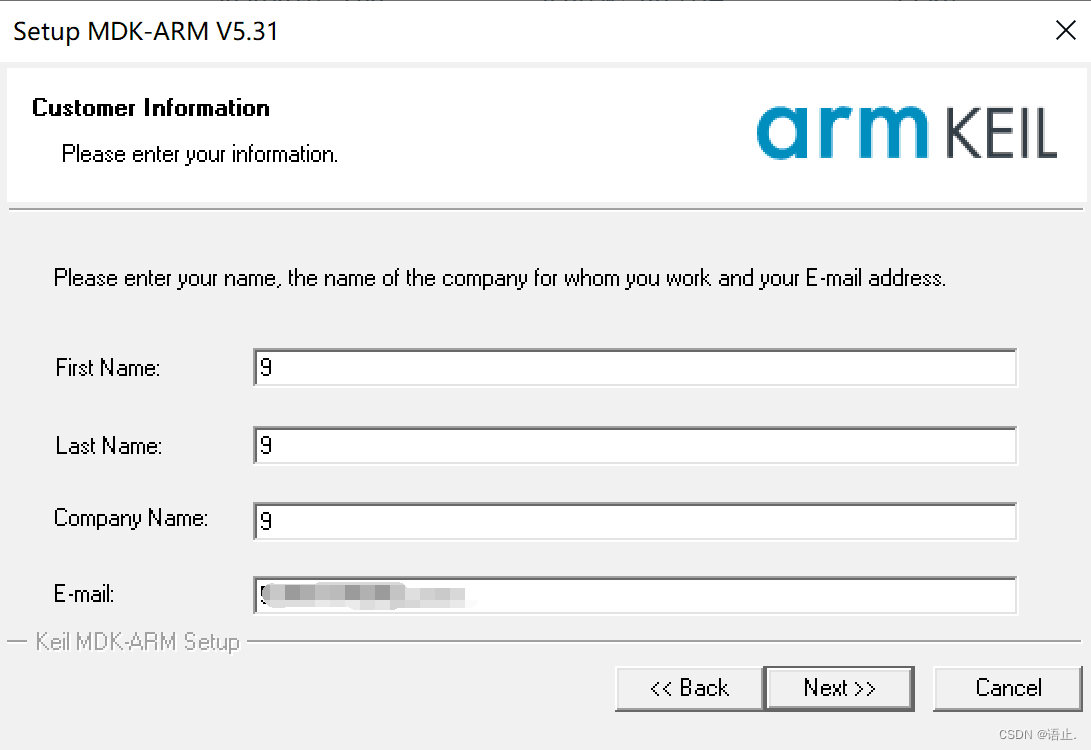

（5）填写用户信息（可随便填写），然后点击next

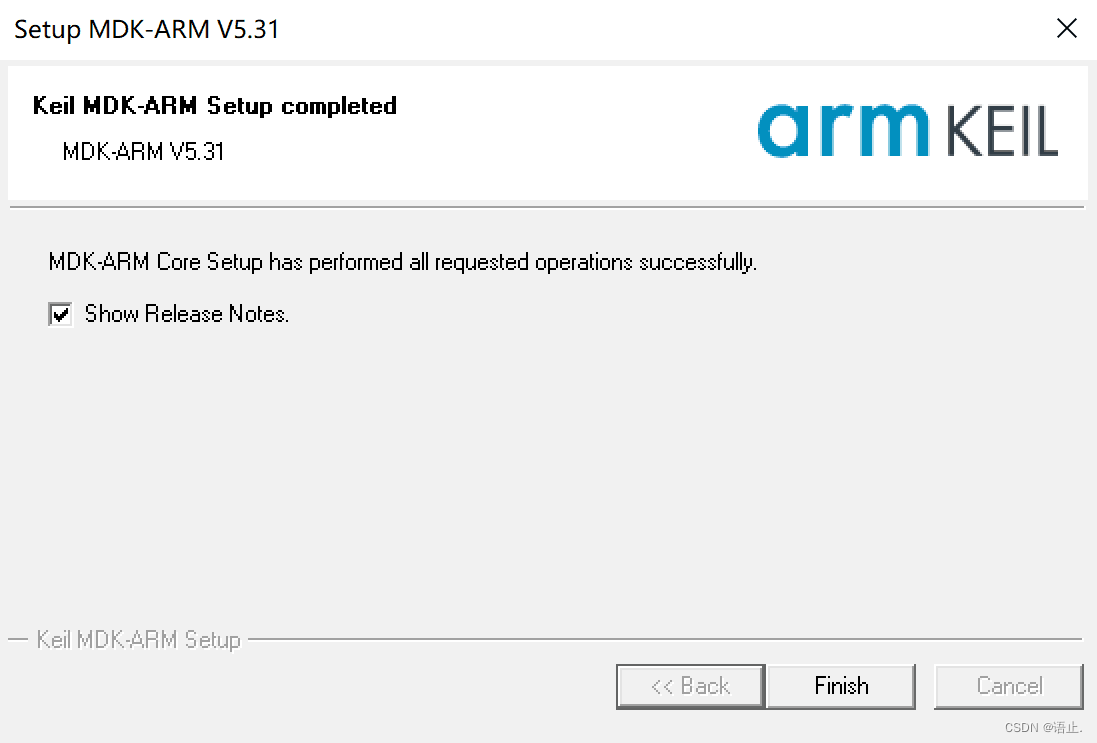

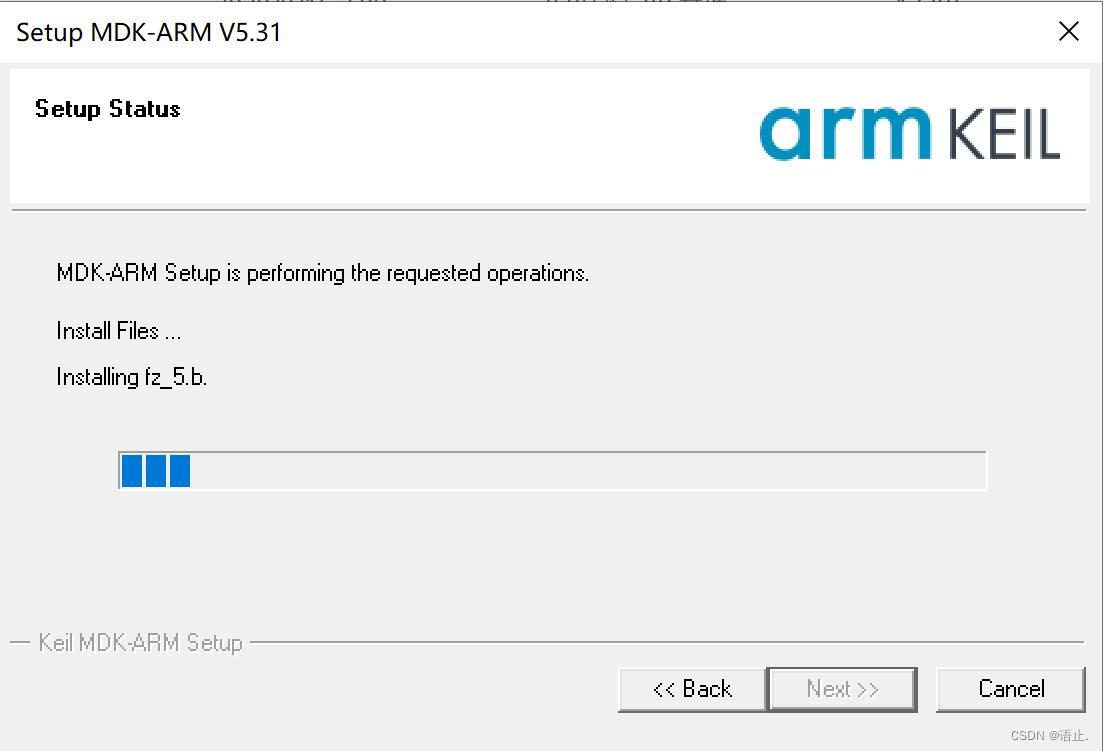

（6）开始安装，安装完成后点击Finish

2.安装STM32芯片包

（1）在安装文件中点击Keil.STM32F1xx_DFP.2.1.0

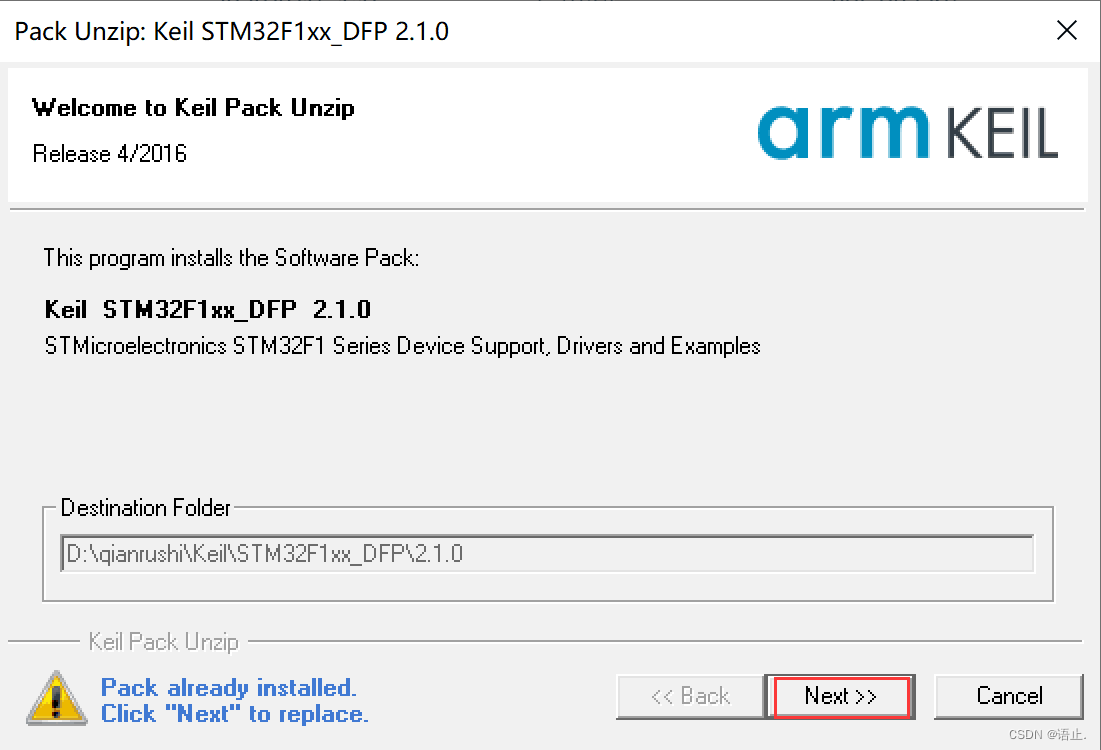

（2）点击Next进行安装

（注：我已经安装过，所以会弹出如图片左下角所示的警告）

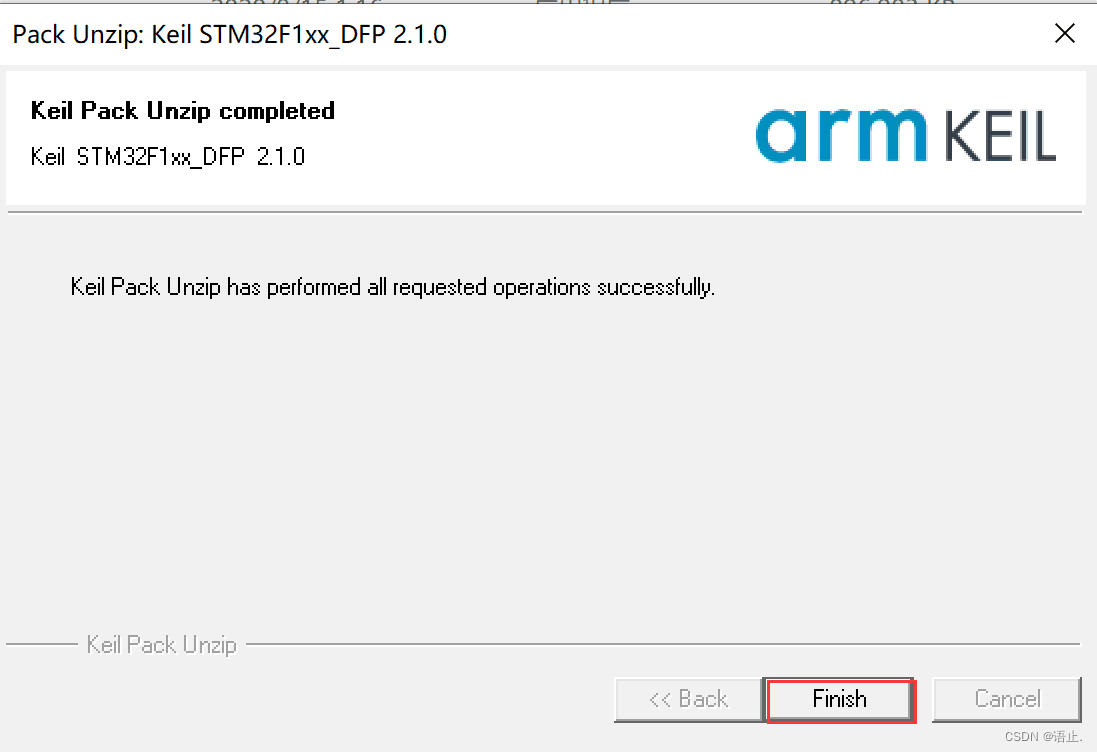

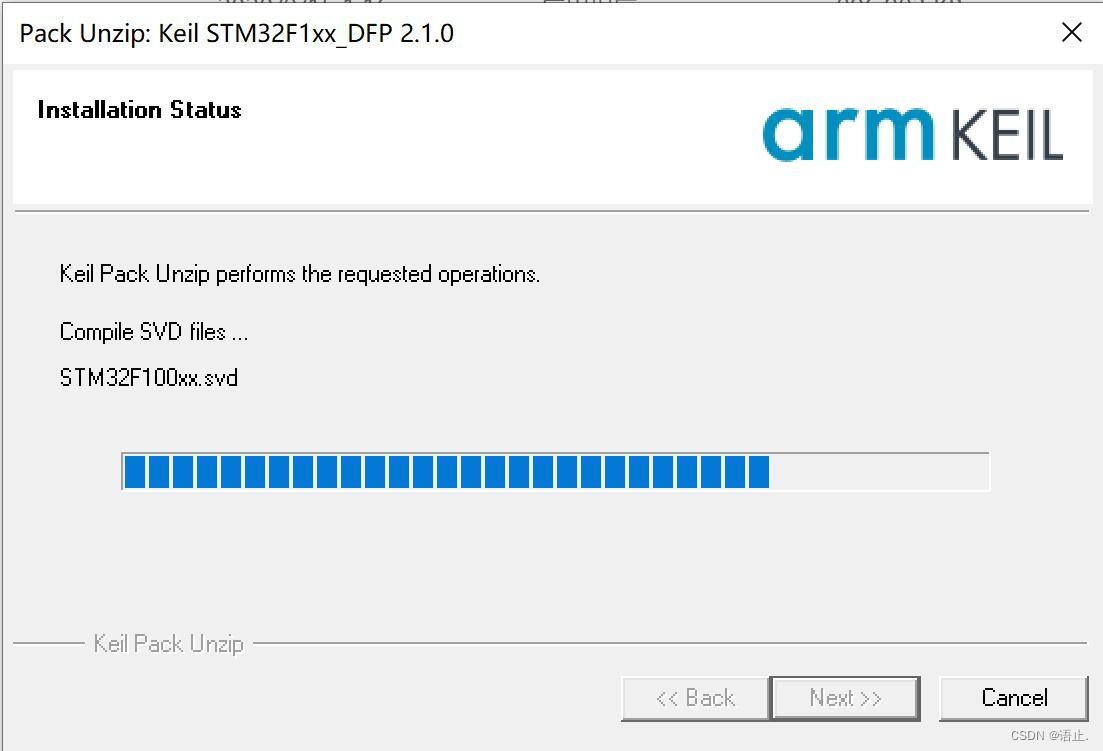

（3）开始安装，安装完成后点击Finish


至此，Keil嵌入式开发环境已全部搭建与配置完成。

二、基于STM32汇编程序的编写

1.新建工程

打开keil，点击菜单栏Project–>New μVision Project，新建项目，在弹窗中设置工程项目的名称和路径

2.配置环境

（1）选择设备

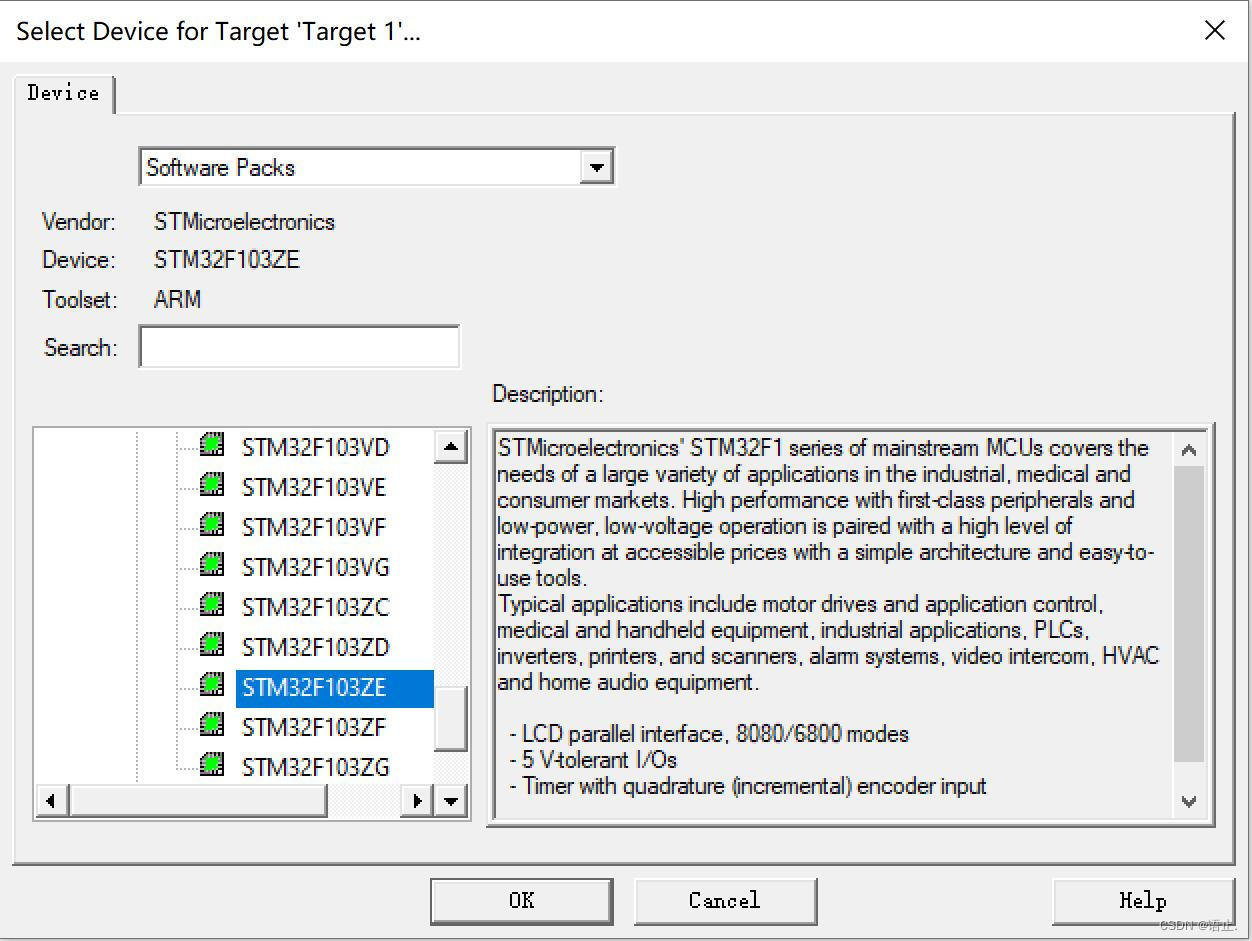

点击菜单中的Project，找到Options for Target ‘Target 1’并点击，在弹窗中选择相应的目标环境，此处我选的是STM32F103ZE

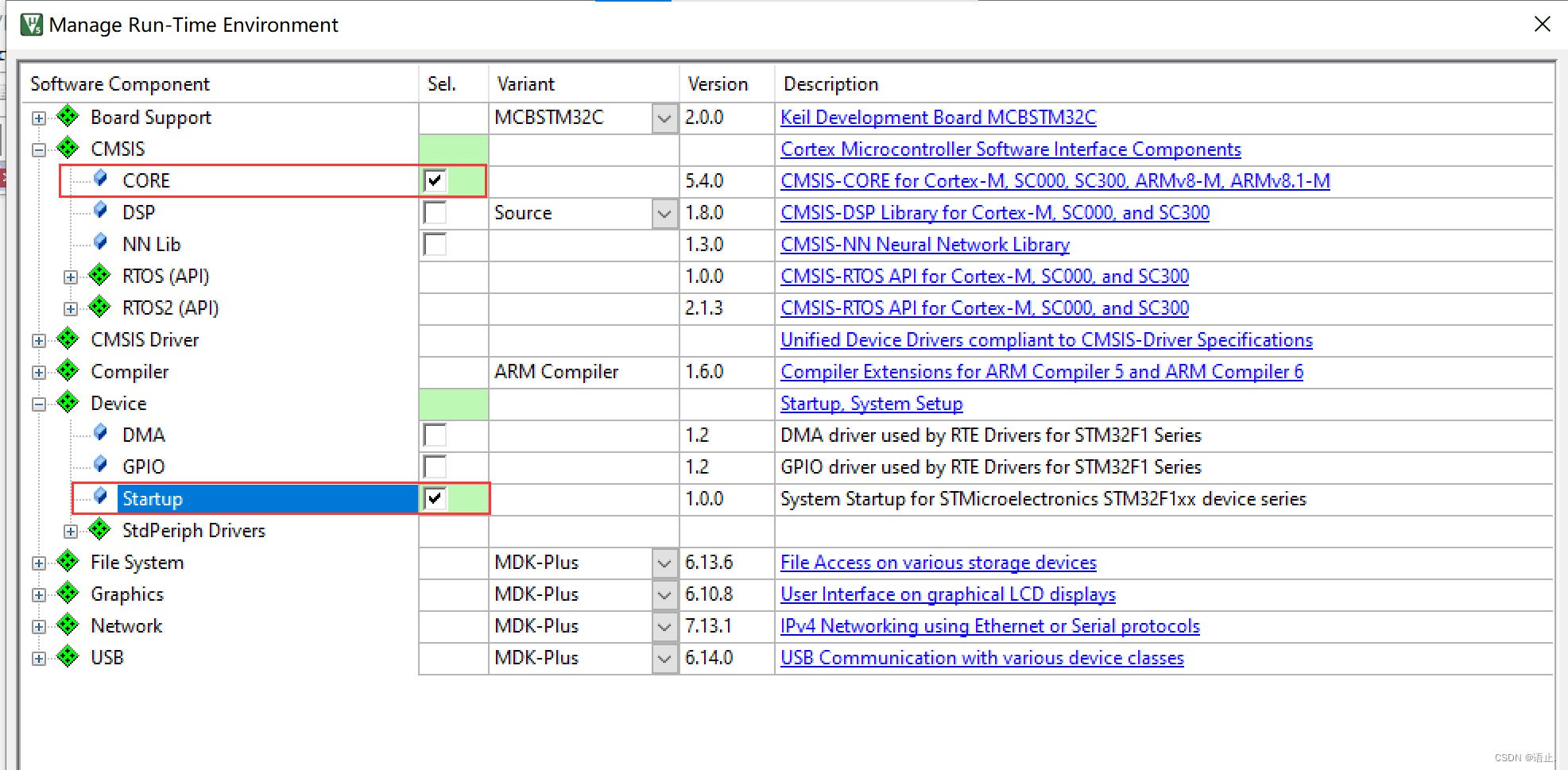

（2）选择运行环境

（3）设置仿真器模式

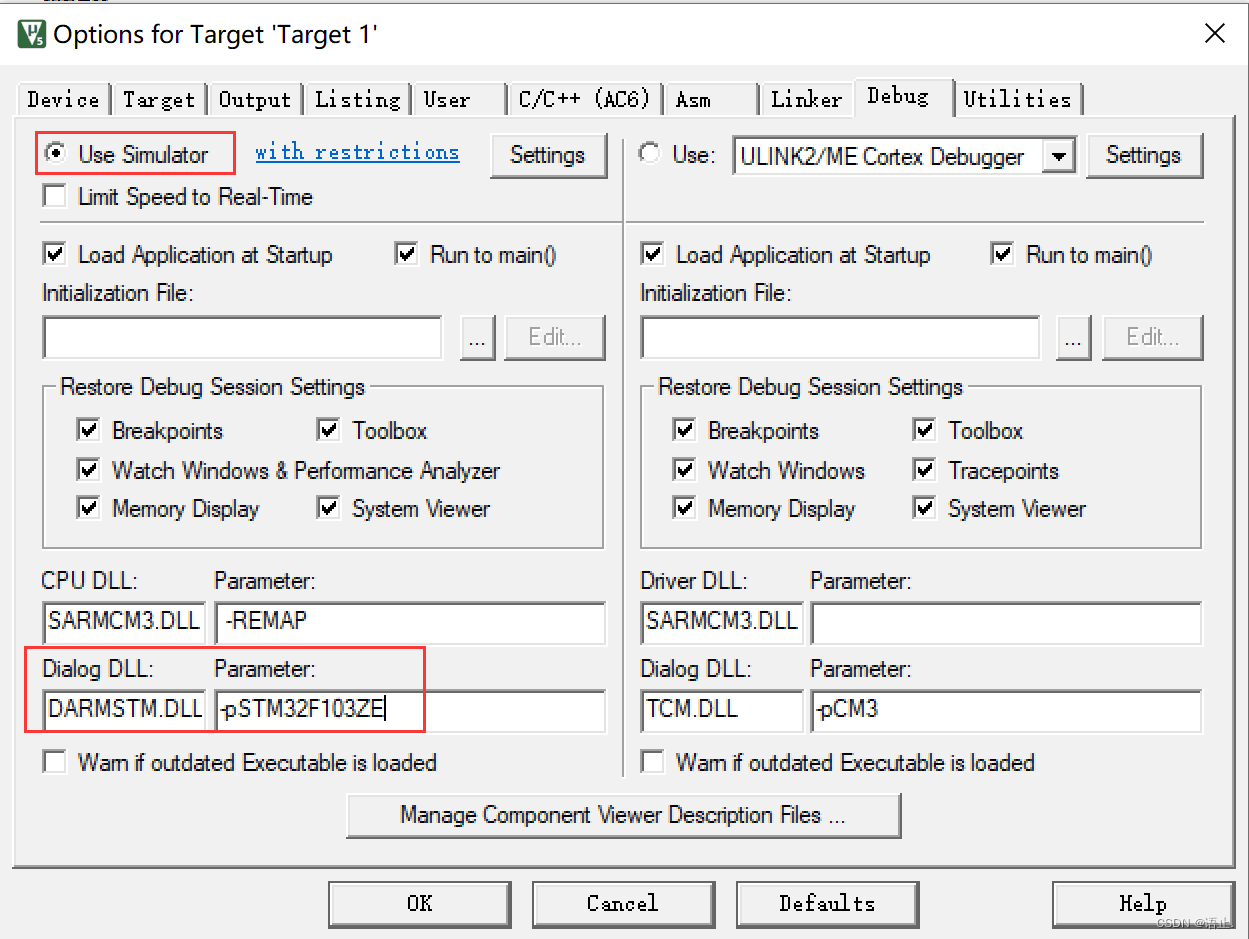

点击菜单中的Project，找到Options for Target ‘Target 1’并点击，选择Debug–>Use Simulator,将Dialog DLL以及Parameter处修改为自己选择的设备。

3.程序编写及调试

（1）添加源文件
右键单击Source Group 1，选择Add New Item to Group,添加Asm File (.s)文件，命名为test3并保存。
为其添加如下代码：

AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT __main

__main
	MOV R0, #10
	MOV R1, #11
	MOV R2, #12
	MOV R3, #13
	;LDR R0, =func01

	BL	func01
	;LDR R1, =func02
	BL	func02

	BL 	func03
	LDR LR, =func01
	LDR PC, =func03
	B .

func01
	MOV R5, #05
	BX LR

func02
	MOV R6, #06
	BX LR

func03
	MOV R7, #07
	MOV R8, #08
	BX LR

（2）编译调试

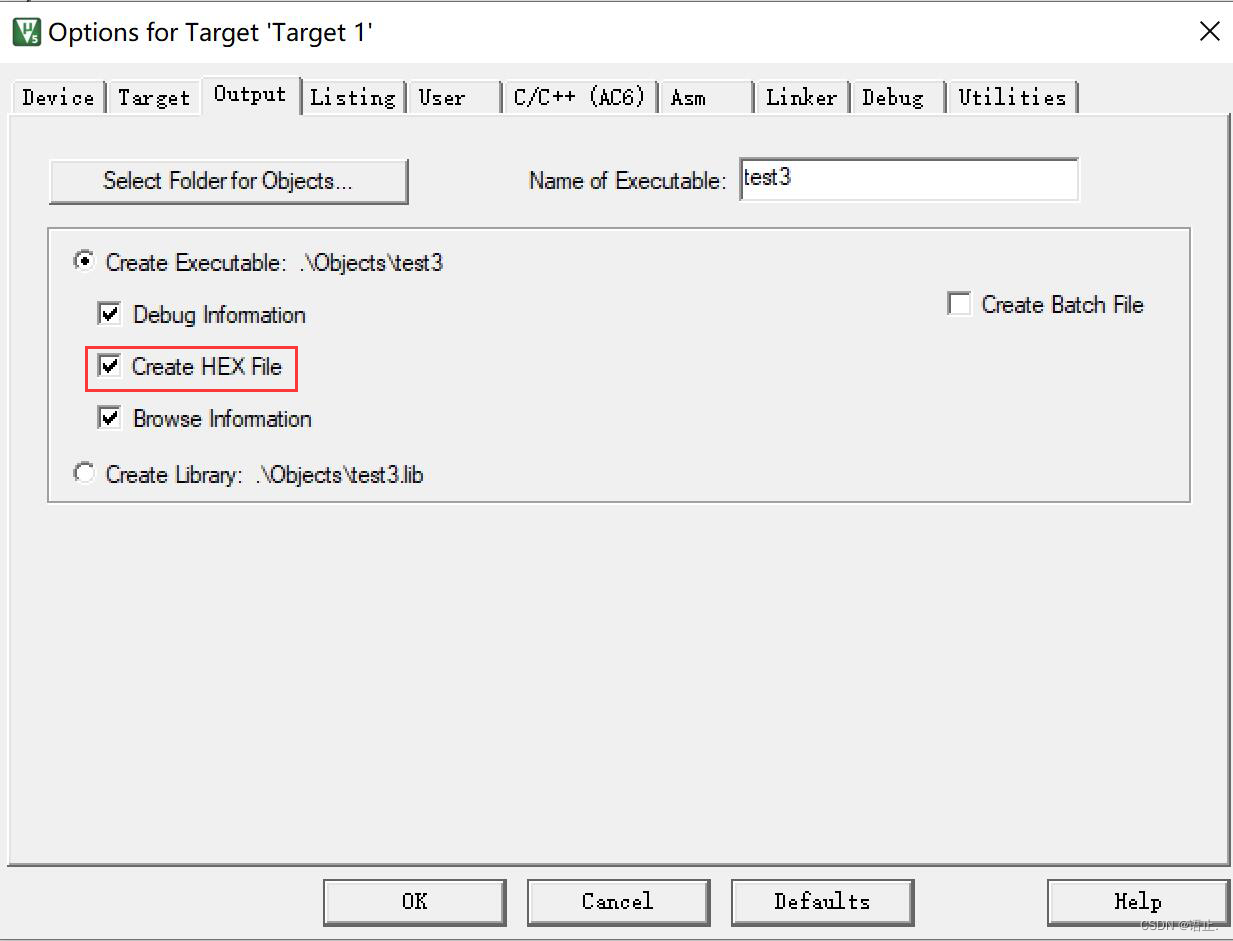

点击Options for Target ‘Target 1’，点击Output—>Create HEX File，创建hex文件

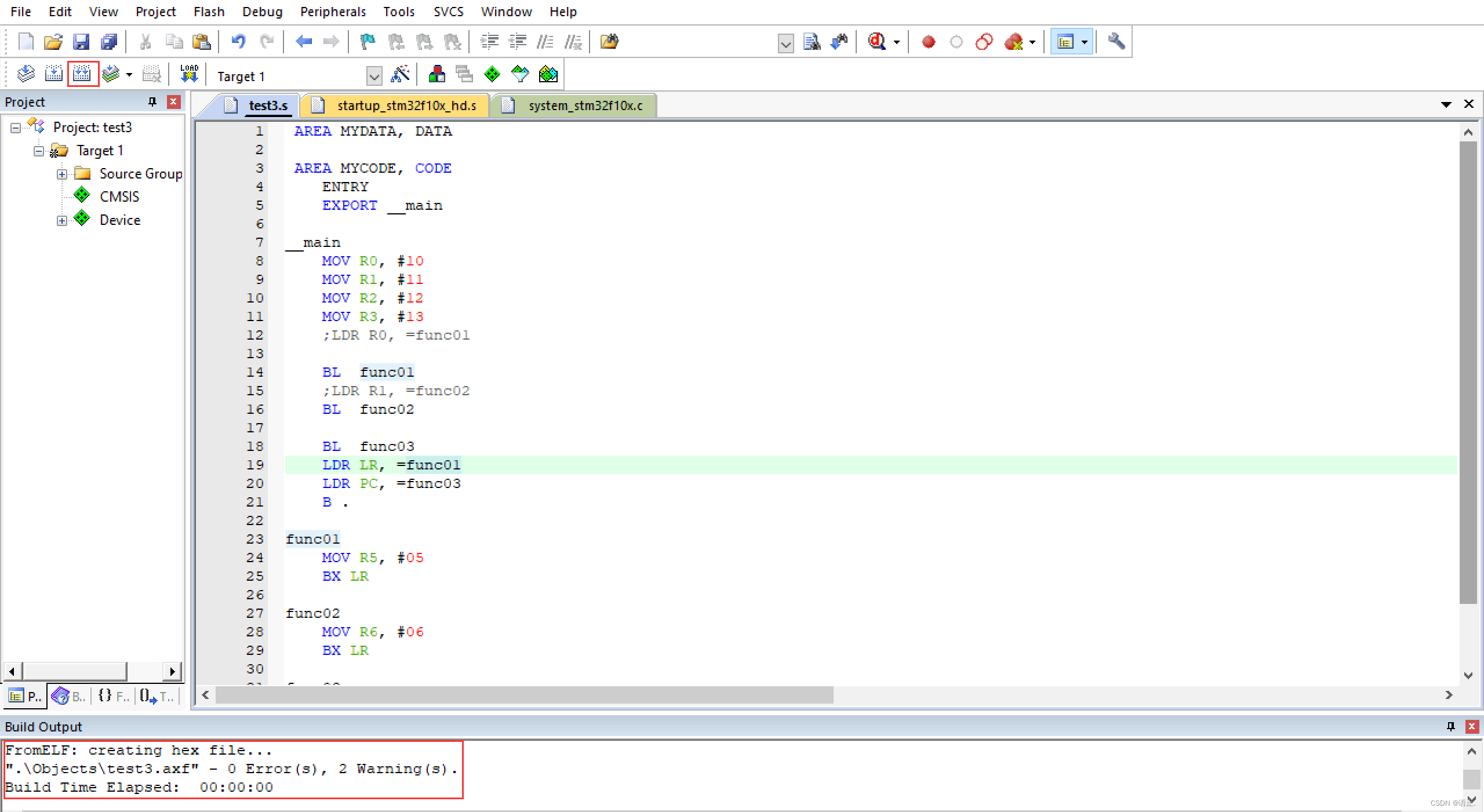

选择Rebuild进行编译，看编译有无错误

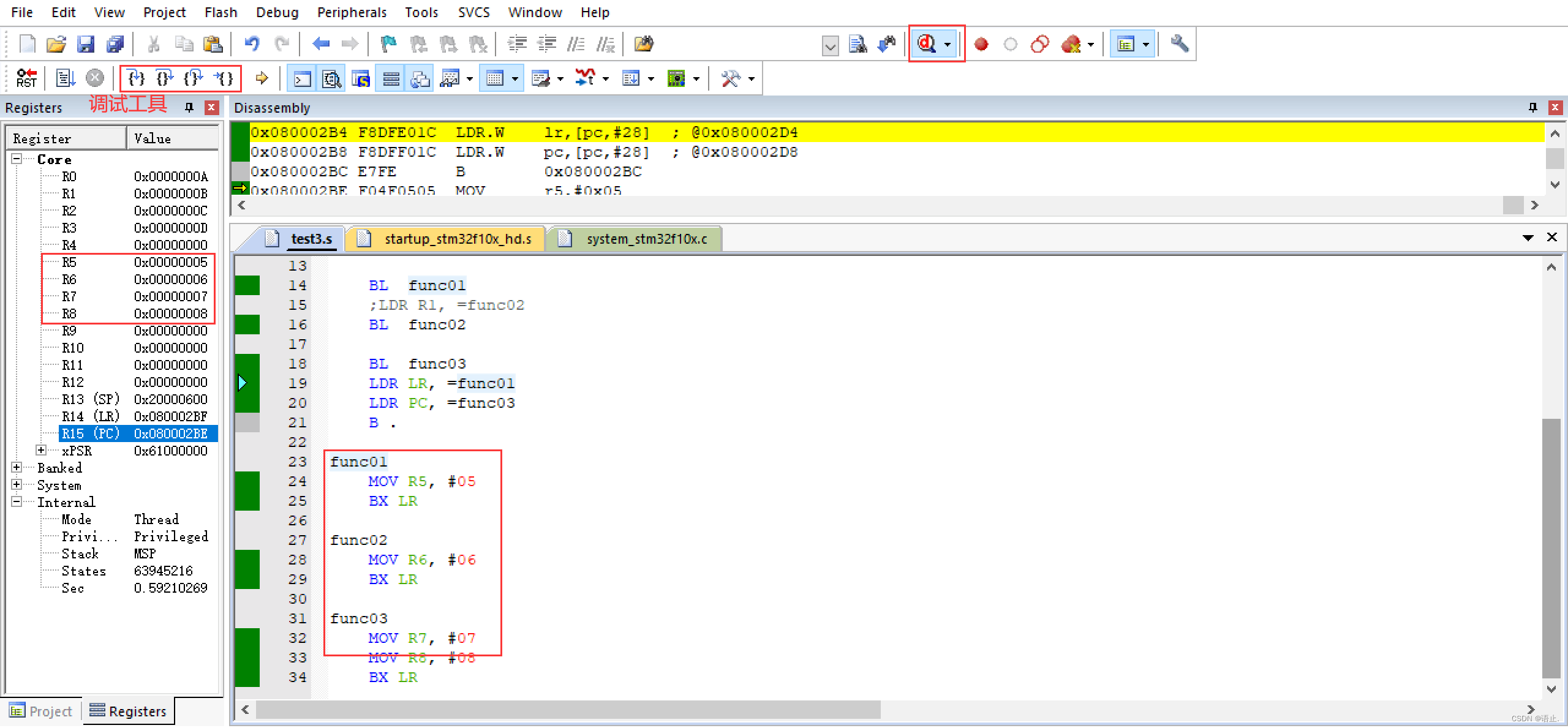

选择Start Debug，然后利用调试工具开始进行调试操作

若寄存器R5,R6,R7,R8的值和程序设置一样，则成功了。

三、分析hex文件

1.打开hex文件

找到生成的hex文件，用记事本打开可看到文件内容

:100100004B0100084B0100084B0100084B0100089F
:100110004B0100084B0100084B0100084B0100088F
:100120004B0100084B0100084B0100084B0100087F
:100130000948804709480047FEE7FEE7FEE7FEE77B
:10014000FEE7FEE7FEE7FEE7FEE7FEE704480549B7
:10015000054A064B7047000041020008990200085A
:100160000000002000060020000200200002002005
:10017000704770477047000080B500F001F880BDFF
:1001800082B041F204000021C4F20200019100910A
:1001900050F8041C41F4803140F8041C50F8041C51
:1001A00001F400310091019901310191009919B9CF
:1001B0000199B1F5A06FF1D150F8041C890354BF27
:1001C0000021012100910099012936D142F200015C
:1001D000C4F202010A6842F010020A600A6822F0C2
:1001E00003020A600A6842F002020A6001680160C4
:1001F00001680160016841F480610160016821F4D7
:100200007C110160016841F4E811016050F8041CA0
:1002100041F0807140F8041C50F8041C8901FBD5A2
:10022000016821F003010160016841F002010160F1
:10023000016801F00C010829FAD102B070470000F2
:1002400080B541F20000C4F202000168002241F0D2
:10025000010101604168CFF6FF0211404160016871
:100260004FF6FF72CFF6F66211400160016821F48B
:1002700080210160416821F4FE0141604FF41F01BB
:100280008160FFF779FF4EF60850CEF200004FF084
:100290000061016080BD00004FF00A004FF00B01CB
:1002A0004FF00C024FF00D0300F009F800F00AF8CF
:1002B00000F00BF8DFF81CE0DFF81CF0FEE74FF071
:1002C000050570474FF0060670474FF007074FF0DF
:0C02D00008087047BF020008CB020008BD
:040000050800029954
:00000001FF

2.hex文件分析

该文件为16进制的一串字符。hex文件的第一排字符称之为扩展线性地址记录，也称为32位地址记录或HEX386记录。
在第一行数据020000040800F2中，其实际表达为0x02 0x00 0x00 0x04 0x08 0x00 0xf2。具体含义为：
①第一个字节 0x02表示本行数据的长度；
②第二、三字节 0x00 0x00表示本行数据的起始地址；
③第四字节0x04表示数据类型，数据类型有：0x00、0x01、0x02、0x03、0x04、0x05
'00' Data Rrecord：用来记录数据，HEX文件的大部分记录都是数据记录
'01' End of File Record:用来标识文件结束，放在文件的最后，标识HEX文件的结尾
'02' Extended Segment Address Record:用来标识扩展段地址的记录
'03' Start Segment Address Record:开始段地址记录
'04'Extended Linear Address Record: 用来标识扩展线性地址的记录
'05' Start Linear Address Record:开始线性地址记录
④然后是数据：0x08 0x00；
⑤最后一个字节 0xf2为校验和。

四、总结

从开始搭建与配置环境到开始一个基于STM32汇编程序的编写，遇到了许多的问题。比如程序安装过程繁琐，需要细心和耐心，不然就会出问题；还有程序调试出现报错的情况，可能是Debug中参数的设置有问题。总而言之，只有实践才能发现问题，通过本次作业，我了解了HEX文件内容，同时也知道了使用仿真器模式调试时要根据选择的设备更改参数。
