OpenCV与LabVIEW联合开发（NI官方开发版）

相关软件和工具

软件	用途	下载地址	版本
NIVision OpenCV Utilities	图像处理	NI-OpenCV-Utilities	最新
JKI VIPM	安装VI工具包	VIPM	2020
LabVIEW	开发应用	互联网 or LabVIEW官网下载	2020（软件位数要和dll位数一致才能调用）
VDM	LabVIEW拓展视觉模块	在NI Package Manager里下载	最新
VAS	LabVIEW拓展视觉模块	在NI Package Manager里下载	最新
Dependencies	查看dll的依赖	Dependencies	最新
VS(Visual Studio)	开发和编译	https://visualstudio.microsoft.com/zh-hans/downloads/	社区版
CMake	高效编译和组织代码	https://cmake.org/download/	最新
OpenCV	开发机器视觉相关应用	https://opencv.org/releases/	最新

1.下载与安装NIVision OpenCV Utilities

NIVision OpenCV Utilities是官方提供的OpenCV相关的LabVIEW工具包，提供了让OpenCV在LabVIEW中使用的一种途径以及用VI封装了一些OpenCV算子

在文章开头提供的链接或网盘链接中下载

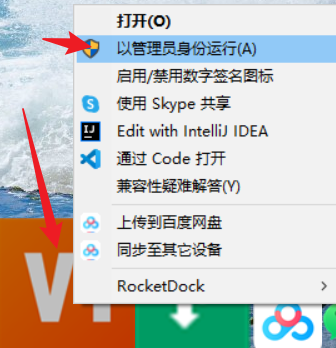

以管理员身份运行VIPM，如图一
- 没有以管理员身份安装，虽然会安装成功，但是可能会找不到相关的库文件，原因可能是是需要管理员权限来添加系统环境变量和在系统盘添加文件
VIPM安装工具包步骤，如图二
安装此工具包失败的话，尝试降低VIPM版本

安装好NIVision OpenCV Utilities (System)后，自动增加的系统环境变量如下，里面有各种依赖的dll文件
- NIVisExtLib
- NIVisOCV
- NIVisOCVSample
- NIVisOCVTBB
dll源码路径
- C:\Program Files (x86)\National Instruments\NIVision OpenCV Utilities
VI范例路径
- C:\Program Files (x86)\National Instruments\LabVIEW 2020\examples\Vision\NIVision OpenCV Utilities

其他软件与工具包下载

参考之前的文章

VS配置

使用NI官方提供的头文件

安装NIVision OpenCV Utilities工具包后，就会有相关函数全部的C++源码、头文件和示例的VS解决方案

VS中属性管理器的配置项

其中Debug与Release仅引用的opencv静态库不一致，debug版后面有个d
因为个人的软件安装不一定一致，所以路径会有些许差别，能找到相关目录就行

Debug-Win32

// 包含目录
D:\LJC\App\opencv-4.5.4\build32\install\include\opencv2;
D:\LJC\App\opencv-4.5.4\build32\install\include\;
C:\Program Files (x86)\National Instruments\NIVision OpenCV Utilities\nivisionextlib\include;

// 库目录
C:\Program Files (x86)\National Instruments\NIVision OpenCV Utilities\nivisionextlib\x86\vc90\lib;
D:\LJC\App\opencv-4.5.4\build32\install\x86\vc16\lib;

// 链接器-输入-附加依赖项
nivisext.lib
opencv_world454d.lib

Release-Win32

// 包含目录
D:\LJC\App\opencv-4.5.4\build32\install\include\opencv2;
D:\LJC\App\opencv-4.5.4\build32\install\include\;
C:\Program Files (x86)\National Instruments\NIVision OpenCV Utilities\nivisionextlib\include;

// 库目录
C:\Program Files (x86)\National Instruments\NIVision OpenCV Utilities\nivisionextlib\x8
![](https://files.mdnice.com/user/50982/c046bd6c-eacf-410a-a822-ed92843d94e4.png)
6\vc90\lib;
D:\LJC\App\opencv-4.5.4\build32\install\x86\vc16\lib;

// 链接器-输入-附加依赖项
nivisext.lib
opencv_world454.lib
