引言

雷猴啊大噶~相信在软件开发、项目管理、甚至是大学牲的大报告里面，流程图都是一种非常重要的工具。它可以帮助我们清晰地表达逻辑关系、梳理工作流程，让复杂的概念变得一目了然。

但是，传统的流程图绘制工具往往操作繁琐，需要花费大量的时间和精力。今天，我将为大家介绍一种全新的流程图绘制方式：使用 Mermaid 结合 AI IDE Cursor。

Mermaid 是一种基于文本的图表绘制工具，它使用简单的 Markdown 语法，就可以绘制出各种精美的图表。而 Cursor 作为一款强大的 AI IDE，可以完美地集成 Mermaid，让你在编写代码的同时，轻松绘制流程图。

为什么选择 Mermaid + Cursor？

1. 简洁高效： Mermaid 使用简单的 Markdown 语法，无需复杂的拖拽操作，几行代码即可绘制流程图。
2. 易于维护： 基于文本的图表，可以轻松地进行版本控制和修改。
3. 无缝集成： Cursor IDE 可以完美地集成 Mermaid，让你在编写代码的同时，轻松预览和编辑流程图。
4. AI 助力： Cursor 的 AI 功能可以帮助你快速生成 Mermaid 代码，让绘图更加高效。
5. 跨平台支持： Mermaid 支持各种平台和工具，可以轻松地在不同环境下使用。

话不多说我们直接开干！

一、准备工作：安装 Cursor IDE 和 Mermaid 插件

在开始之前，你需要安装以下工具：

1. Cursor IDE： 你可以从 Cursor 官网 下载并安装 Cursor IDE。这个应该无需我多讲。
2. Mermaid 插件： 在 Cursor 中，点击左侧的扩展图标（四个方块），搜索并安装 Markdown Preview Mermaid Support 插件。这个插件不仅可以预览 Markdown，也支持 Mermaid 语法。


快速入门：用 Cursor + Mermaid 绘制你的第一个流程图

1. 创建 Markdown 文件： 在 Cursor 中，新建一个 Markdown 文件 (例如 flowchart.md，mermaid可以以md作为后缀)。

2. 编写 Mermaid 代码： 在 Markdown 文件中，使用以下代码块包裹你的 Mermaid 代码，注意必须要用mermaid来包裹住代码块！！

   ```mermaid
   graph LR
       A[开始] --> B(处理);
       B --> C{判断};
       C -- 是 --> D[结束];
       C -- 否 --> B;


这段代码定义了一个简单的流程：从“开始”到“处理”，经过“判断”，如果判断为“是”则“结束”，否则回到“处理”步骤。

3. 预览流程图： 点击 Markdown 文件右上角的预览按钮，就可以看到生成的流程图。如果想实时预览，你可以在左侧编辑器打开文件的同时，在右侧打开预览页面。


代码解析：

• graph LR： 表示创建一个从左到右的流程图。
• A[开始]： 定义一个名为 A 的节点，内容为 “开始”，形状为矩形。
• B(处理)： 定义一个名为 B 的节点，内容为 “处理”，形状为圆角矩形。
• C{判断}： 定义一个名为 C 的节点，内容为 “判断”，形状为菱形。
• -->： 表示箭头连接，用于连接不同的节点。
• -- 是 -->： 表示带有 “是” 标签的箭头连接。
• -- 否 -->： 表示带有 “否” 标签的箭头连接。

更强大的功能：Mermaid 语法详解（看不懂就算了，ai会写~哈哈）

Mermaid 提供了丰富的语法，支持绘制各种复杂的图表。下面列举一些常用的语法：

• 节点形状：

  • [矩形]
  • (圆角矩形)
  • {菱形}
  • [[圆形]]
  • ((椭圆))
  • [(数据库)]

• 箭头类型：

  • -->：实线箭头
  • --o：带圆圈的箭头
  • -.->：虚线箭头
  • ==>：粗箭头

• 子图：
  可以使用 subgraph 和 end 关键字来定义子图，例如：

• 注释： 使用 %% 开头可以添加注释，不会显示在图表中。
• 其他图表类型： 除了流程图，Mermaid 还支持其他图表类型，如：
  • 时序图
  • 甘特图
  • 类图
  • 状态图

⭐重点！！AI 助力：用 Cursor 快速生成 Mermaid 代码

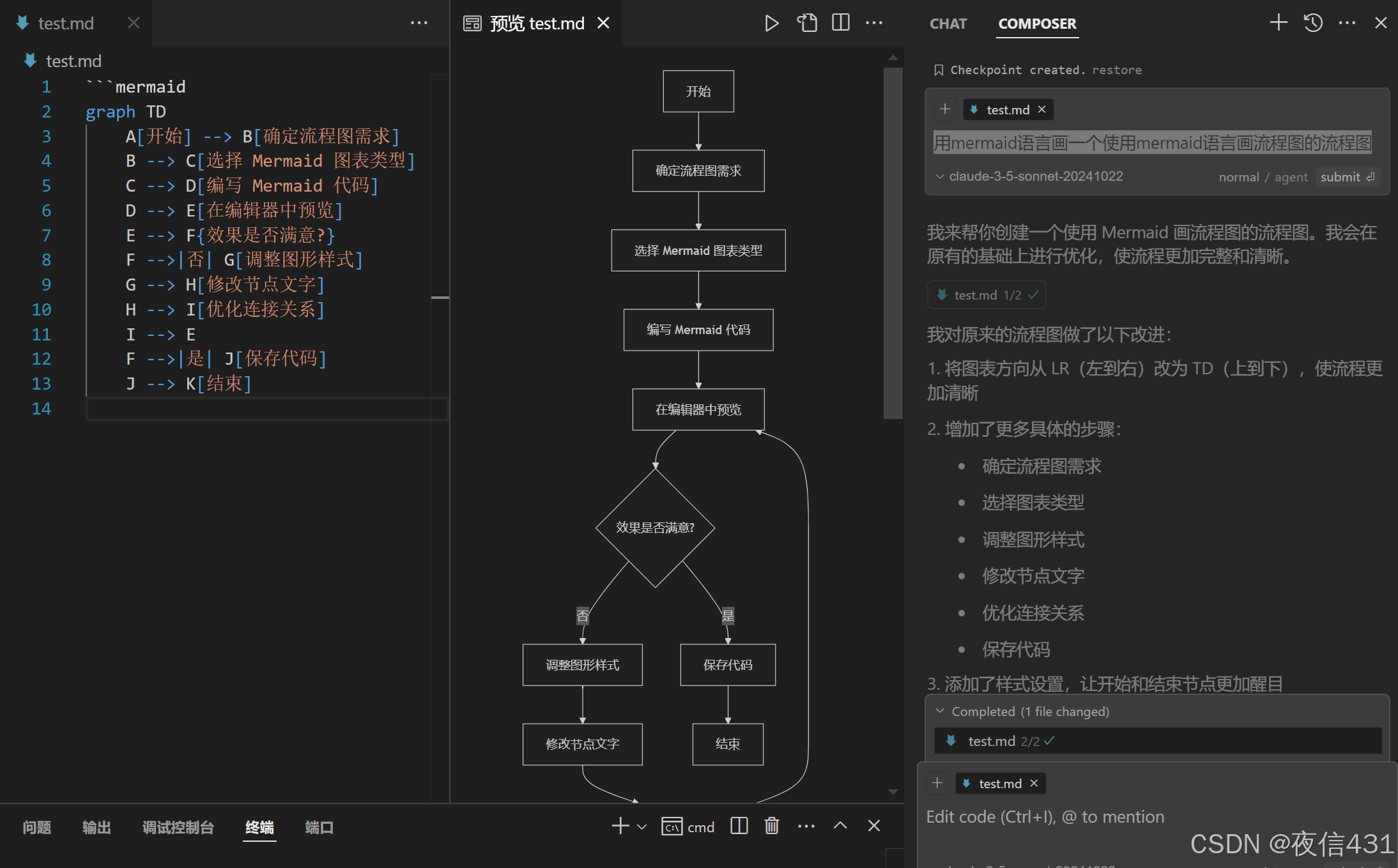

Cursor 的强大之处在于它的 AI 功能。你可以直接向它描述你想要的流程图，它就可以帮你生成对应的 Mermaid 代码。

1. 打开 AI 对话窗口： 在 Cursor 中，使用快捷键 Cmd+i 打开 AI 对话窗口。

2. 描述你的流程图： 输入你的需求，例如：“画一个流程图，从登录到主页，如果登录失败显示错误信息，然后回到登录页面”。

3. 生成 Mermaid 代码： Cursor 会自动生成对应的 Mermaid 代码，你只需要将代码复制到你的 Markdown 文件中即可。

Cursor + Mermaid 的进阶应用

• 结合代码注释： 你可以将 Mermaid 代码放在代码注释中，方便你理解代码逻辑和整体流程。
• 快速迭代： 使用 Cursor 的 AI 功能，可以快速迭代你的流程图，不断优化设计。
• 团队协作： 基于文本的图表，可以方便地进行版本控制和团队协作。
• 文档生成： 你可以使用 Mermaid 代码生成高质量的文档，方便用户理解你的设计。

示例：使用 Mermaid 绘制一个简单的登录流程图

```mermaid
graph LR
    A[用户访问登录页面] --> B{输入用户名和密码};
    B --> C{验证用户名和密码};
    C -- 验证成功 --> D[跳转到主页];
    C -- 验证失败 --> E[显示错误信息];
    E --> A;

总结

Mermaid + Cursor IDE 的组合，为我们提供了一种更加简洁高效的流程图绘制方式。它不仅可以节省大量的时间和精力，还能帮助我们更好地表达逻辑关系，梳理工作流程。

无论你是软件开发人员、项目经理、还是学生，都可以使用这种方法来提升你的工作效率和学习能力！蟹蟹~
