前言

今天我们继续讲运放spec，主要涉及Open Loop Gain 开环增益、Common Mode Rejection Ratio (CMRR) 共模抑制比、Power Supply Rejection(PSRR) 电源抑制等内容。

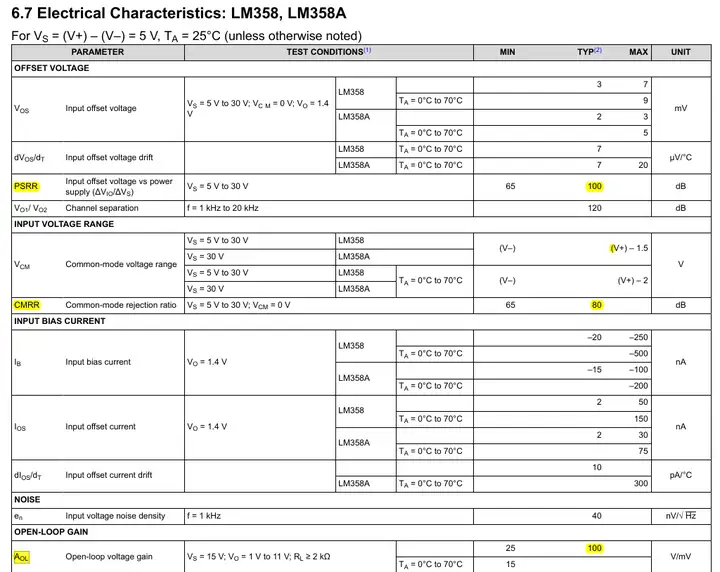

开环增益Open Loop Gain (Aol)

运算放大器的开环增益，是输出端电压信号与输入端电压差分信号之比。

理想运放的开环增益为无穷大，也就是输入端只要有一点点差异信号，输出信号就满格，达到供电电压幅度。而实际情况下，开环增益 Aol 一般常见于 95dB 到 110dB ，虽然不是无穷大，但也是一个较大的数值。

“dB”可以用以下公式转换为“V/V”的线性数值单位：

Aol(V/V) = 10^(Aol(dB) / 20)
Aol (dB) = 20 log ( Aol(V/V) ) = 20 log ( ∆Vout / ∆Vos )
其中Vos表示输入端的差分信号

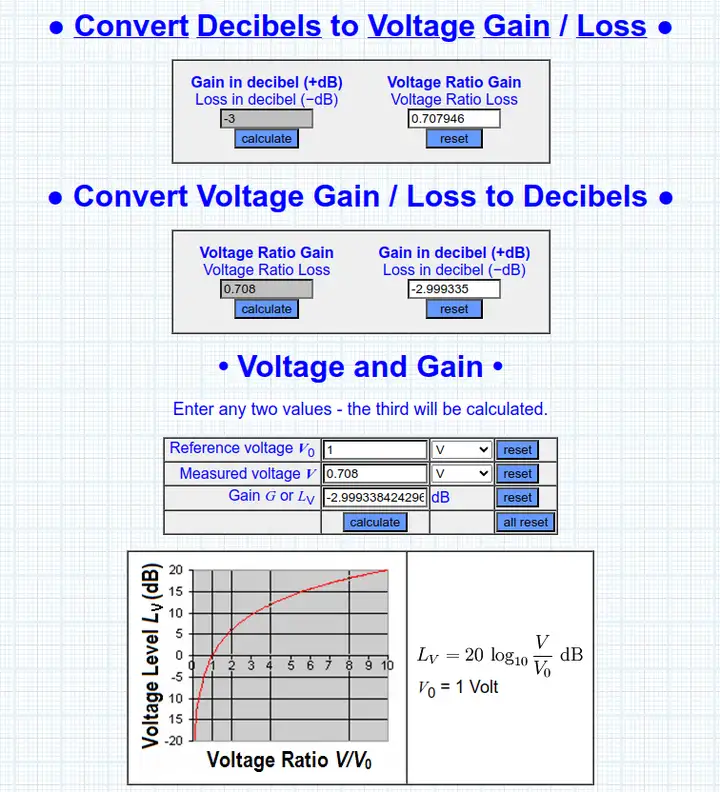

“dB”与“V/V”的换算，网上有很多在线工具，举例一个工具如下。图中我填写的是-3dB，对应线性之比是0.707，这个“-3dB”在未来描述运放带宽时会经常提到：

图1 运放电压信号增益分贝数值与线性数值换算

练习：对于一个增益是100dB的运放，假设输入端的差分信号是10μV，那么输出端是多少？

解答：套用上述公式，100dB对应线性增益是100,000 (V/V)，输入端是10μV，两者相乘，输出为1V。

运放的开环增益很大，这听上去是好事，但实际上有一个问题，就是开环增益的带宽很有限。所以对于信号放大的实际应用来说，常常用的是闭环增益Acl。对于闭环增益，我们放在后续运放的交流信号中详细介绍。但在此可以先感受一下两者的差别：

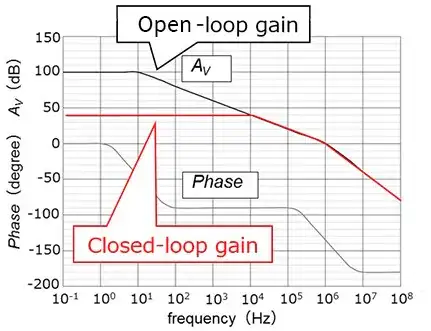

图2 运放开环增益Aol与闭环增益Acl的频谱波特图

可以看到：这个运放的开环增益是100dB（对应100,000倍），但带宽只能维系到10Hz，而如果将运放处于某种闭环电路中，虽然闭环增益只有50dB不到（对应300倍不到），但带宽能延续到10,000Hz，带宽更符合实际应用需要，这就是运放闭环的主要意义。

共模抑制比Common Mode Rejection Ratio (CMRR)

理想运放只放大输入端的差分信号。而实际情况下，如果输入端的共模信号有变化，对输出也会造成影响。

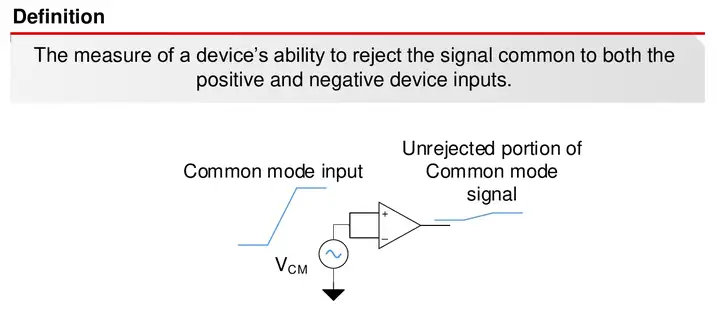

CMRR的一种模型如下，将运放两个输入端同时连接到一个信号源，这个信号源Vcm就是共模信号，当共模信号发生变化，如阶跃跳变，则可以检验输出受到的影响。

图3 运放CMRR模型图示

我们来看一下CMRR在数学上是如何定义和计算的：

图4 运放CMRR的计算

上述公式有两个部门，即上图中第1部分与第2部分，从不同层面表示运放的CMRR能力：

第1部分是指：CMRR是差分信号的增益与共模信号的增益之比
第2部分是指：将共模信号的变化，折算为相应的差分信号Vos的变化。比如：共模信号变化1V，对应差分信号变化0.001V。

比如，有运放spec就将两个部分内容同时列出：

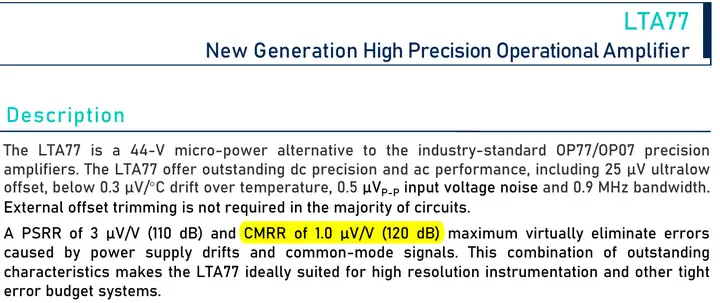

图5 运放LTA77 CMRR的表示

图中LTA77运放的CMRR为“1.0 μV/V (120 dB)”，可以理解为共模信号变化1V，对应差分信号变化1μV。

我们可以用以下公式验证一下“ 1.0 μV/V ” 与 “120 dB” 的换算关系，他们是相等的：

图6 运放CMRR分贝与线性数值换算

我们做个练习，看一下CMRR对运放的影响：

练习：一个运放的开环增益是100,000(V/v)，CMRR是60dB，输入端信号是150μV和140μV，此时，输出电压是多少？

解答：运放输入既有差分信号，也有共模信号，两种信号有自己的增益，输出信号是两种信号增益后之和。
差分信号：Vos = 150 - 140 = 10μV
共模信号：Vcm = (150 + 140)/2 = 145μV
开环增益：Aol = 100,000(V/V)
共模增益：60dB = 20 * log10(Aol / Acm) ，且 Aol = 100,000 ，可得 Acm = 100
输出信号：Vout = Vos * Aol + Vcm * Acm = 10 * 100,000 + 145 * 100 = 1014500μV = 1.0145V

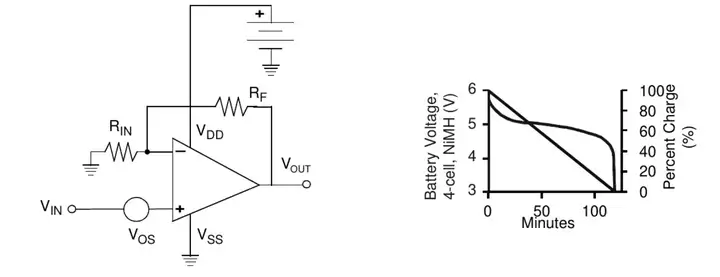

从上述例子中，可以看出输出电压中的0.0145V，即14.5mV，是由于共模信号引起的，如果CMRR更好，则这部分影响更小。
