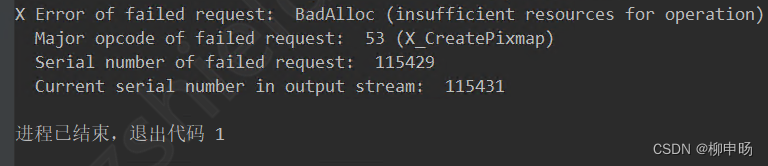

报错信息

原因分析

报错代码中多次使用matplot.pyplot画图。但是由于matplotlib维护的Figure是有数量上限的（RuntimeWarning: More than 20 figures have been opened.），不断创建新的Figure实例，不及时处理的话很容易造成内存泄漏。

解决思路

所以需要对Figure实例进行及时清理或者合理复用，下面需要用到的代码：

plt.cla() # 清除axes，即当前 figure 中的活动的axes，但其他axes保持不变。
plt.clf() # 清除当前 figure 的所有axes，但是不关闭这个 window，所以能继续复用于其他的 plot。
plt.close() # 关闭 window，如果没有指定，则指当前 window。

思路1：合理复用

只创建一个 Figure 对象，在画下一个图之前，使用 plt.clf() 清理掉 axes，这样可以复用 Figure实例。

plt.clf()

示例：

import matplotlib as mpl
mpl.use('TkAgg')
import matplotlib.pyplot as plt

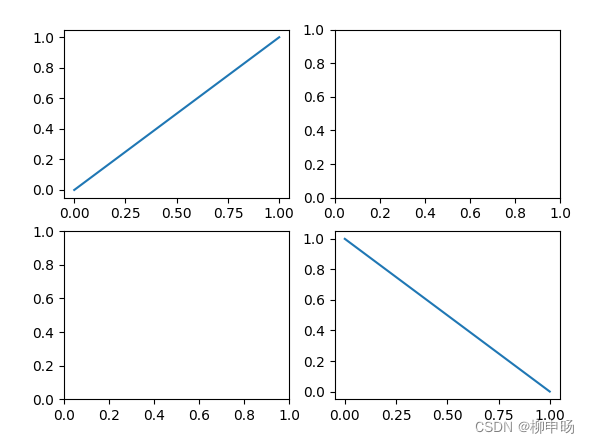

fig, axe = plt.subplots(2,2)
axe[0][0].plot([0,1],[0,1])
axe[1][1].plot([0,1],[1,0])
plt.show()
plt.savefig('test.png')
plt.clf()

fig2 = plt.gcf() #获取当前的图标(Figure实例)
print(f'fig is fig2 : {fig is fig2}')
# fig is fig2 : True

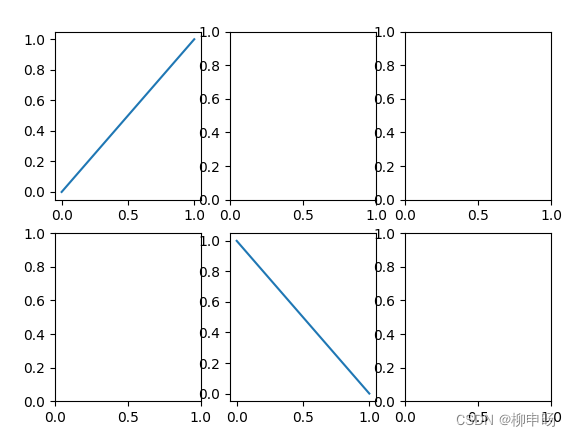

axe = fig2.subplots(2,3) #重新规划为2*3个子图
axe[0][0].plot([0,1],[0,1])
axe[1][1].plot([0,1],[1,0])
plt.show()

思路2: 及时清理

及时清除并且关闭掉 Figure 对象,但是要注意这样频繁的 “创建→清除” 是会拖慢你的代码运行速度的。

plt.cla()
plt.close("all")

参考

1. 【matplotlib】 之 清理、清除 axes 和 figure （plt.cla、plt.clf、plt.close）
