目录：

1、hls::stream仿真警告

2、'csim_design'  failed: compilation error(s).（2种错误情况）

3、cvShowImage函数不显示，可能是没启用waitkey(0)  导致没有暂停直接消失

4、报错Internal stream '    ' failed dataflow checking: it must be produced and consumed exactly once.单图片只能使用一次的问题。

5、@E Simulation failed: SIGSEGV.    ERROR: [SIM 211-100] CSim failed with errors.

6、找不到设计文件“Cannot find any design unit to elaborate”

7、error: non-type template argument of type 'int' is not an integral constant expression

8、with default size is used in a non-dataflow region, which may result in deadlock.

1、hls::stream仿真警告

解决办法：检查设计文件，查看是否定义了stream类型的结构，最后没有使用，或者被综合掉了。

若以上没问题，也可参考该篇文章中对该问题的探讨（stream的数据格式问题以及stream内的数据是否已经被使用）：https://mp.csdn.net/editor/html/115481682

2、仿真时出现报错：'csim_design'  failed: compilation error(s).

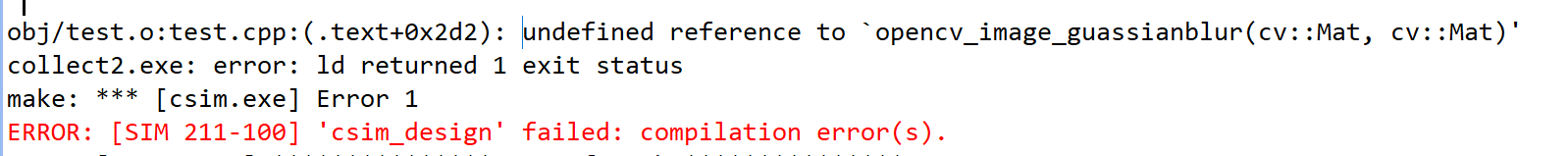

上面还有其他类型的报错：undefined reference to `opencv_image_guassianblur(cv::Mat, cv::Mat)'

原因1：可能是输入或输出图像的通道数与要求的不同。（如应该为三通道输出，但是只定义了单通道的输出）

解决方法：

如：从

改为

解决问题。

原因2：这个理由更正常：没找到头文件。

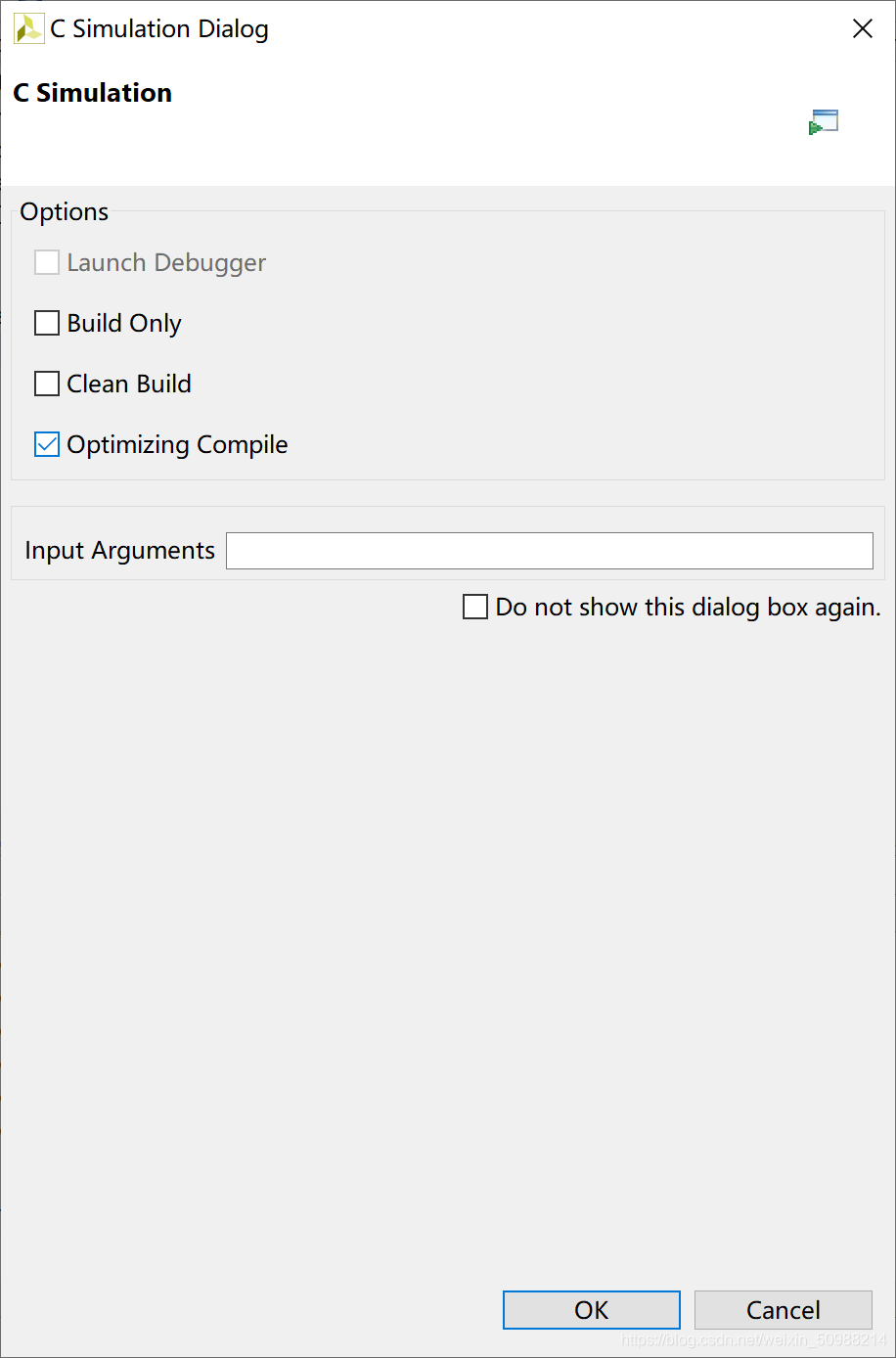

方法1：尝试在run c simulation时，去掉optimizing compile的钩子，再次run c simulation。

方法2：多次粘贴test.c内的函数名到opencv_function.cpp和opencv_function.h，防止函数名书写错误，导致无法查到。

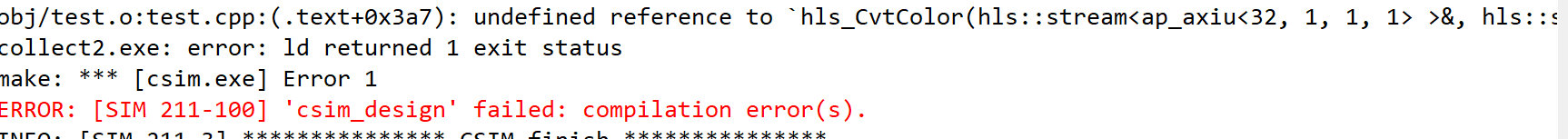

有时提示

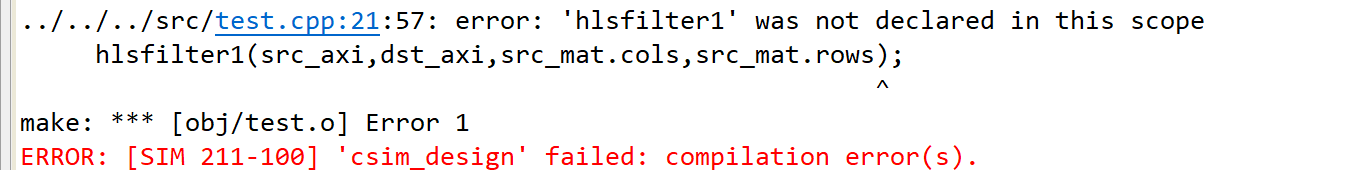

在另一个工程中，打开相同的代码提示：

之后调节了读取图像的数据格式，解决问题。！！！

主要解决方法：1、换个工程下重写复制粘贴，更改图像的数据格式。

(务必要试下新建一个新工程，复制进去看能否成功！！可能是由于工程为复制的工程，引用的头文件还是原来连接的头文件，所以重新创建一个，连接上该有的头文件)

2、报错2：'csim_design'  failed: compilation error(s).无其他报错

解决办法1：与1的报错很像，只是没有未定义的提示。

解决方法与1一样：尝试在run c simulation时，去掉optimizing compile的钩子，再次run c simulation。解决！

解决办法2：由于版本问题，同样在c simulation界面，勾选clean build和optimizing compile的钩子（与上面去掉相反，非笔误），再选ok。也解决问题！

可能是stream的格式错误的原因,需要将stream改为ap_axiu<32,1,1,1>

4、Internal stream '    ' failed dataflow checking: it must be produced and consumed exactly once.

内部流“img\u 0.data\u stream[0].V”的数据流检查失败：必须只生成和使用一次。

原因是：在上面的程序中，同一个图像数据流被使用了两次。（在vivado中，图像的mat类型其实为stream）。若要使用两次，则需复制一副副本。

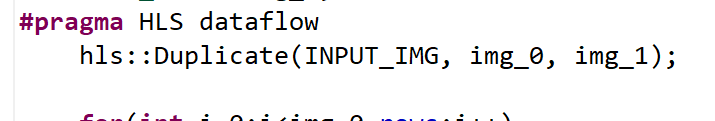

解决方法：复制函数

hls::Duplicate(img_0, img_1, img_1_); 该函数可以避免 Hanging Up和read empty.

5、@E Simulation failed: SIGSEGV.    ERROR: [SIM 211-100] CSim failed with errors.

问题：图像读取失败，可能是地址写错了。

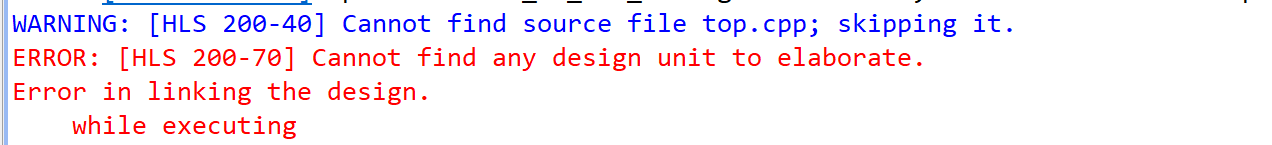

6、找不到设计文件“Cannot find any design unit to elaborate”

出现原因：这是由于没有添加设计文件；或者是vivado hls的bug，没有及时识别出文件

解决办法：对design文件，删掉再重新添加一次。这样就可以顺利的通过C Synthesis。

7、error: non-type template argument of type 'int' is not an integral constant expression

在函数中定义mat，不可以使用传入的int参数，应该用常数。

修改为常数后报错误8.

8、 error: '_mask.data_stream[0].V' (mask_use/src/top.cpp:7) with default size is used in a non-dataflow region, which may result in deadlock. Please consider to resize the stream using the directive 'set_directive_stream' or the 'HLS stream' pragma.

暴力解决：添加dataflow
