这篇转自我的博客，软件版本为vivado2018.3与modelsim10.6d，后台回复可获得百度云下载连接。其他版本的软件也是同样的过程，只不过vivado与modelsim需要版本对应，不然编译会有IP出错。后半部分的自动化独立仿真是vivado2019.1与modelsim10.6d，但是前后不影响。

1.modelsim编译vivado库

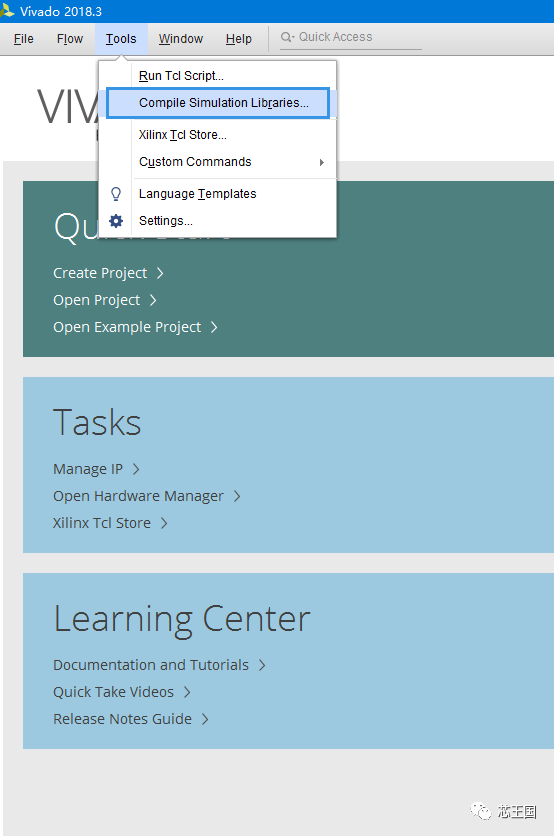

1)双击启动vivado软件，如下图操作。

2)Simulator：选对应的，

　  Language：都选all，

　  Verilog与vhdl都用可能用到，

　  Library：unisim 功能仿真，simprim 时序仿真，选择all，

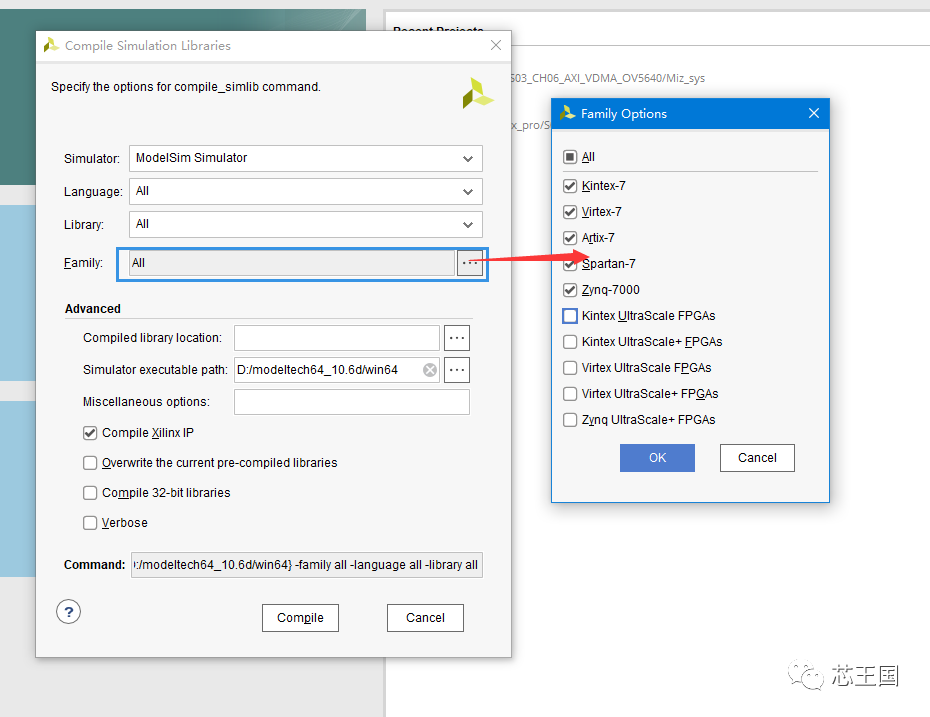

　  Famliy：如下图看你用那些，全勾选的话编译时间会很长而且会很大，所以按需要勾选。

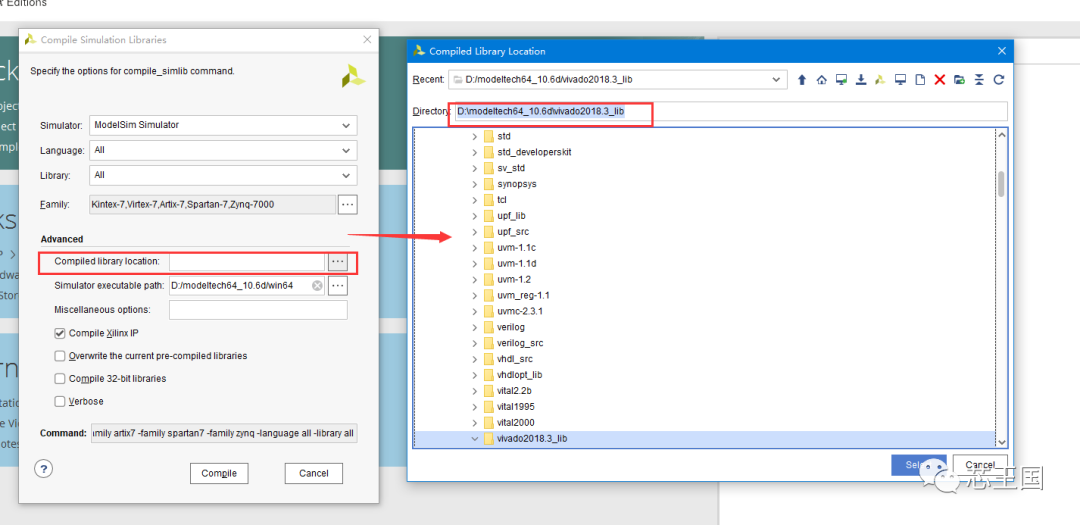

3)编译库存放位置，一般都是放置到modelsim目录下面，需要自己新建文件夹并命名，如图所示。

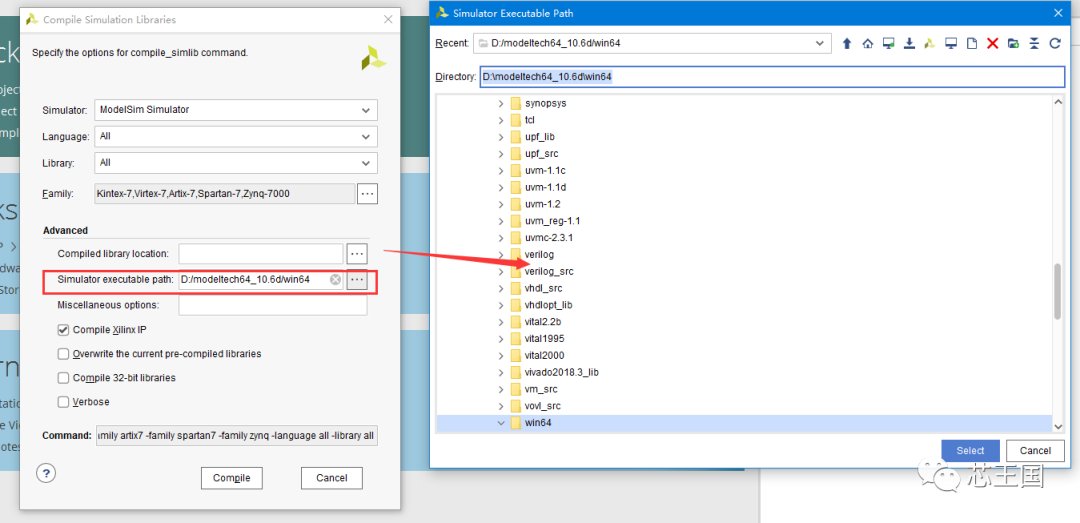

4)编译器路径，vivado会自动识别出路径，没有的话自己手动添加，选到win64文件夹就行了。

5)配置完成，点击Complie就进行编译后面有下图警告，可以不用在意，这警告的意思是vivado2018.3适合modelsim10.6c版本，要求不高可以忽略。

　    最后出现下图信息列表，没有错误最好，警告可以忽略。

 2.指定modelsim安装路径和编译库

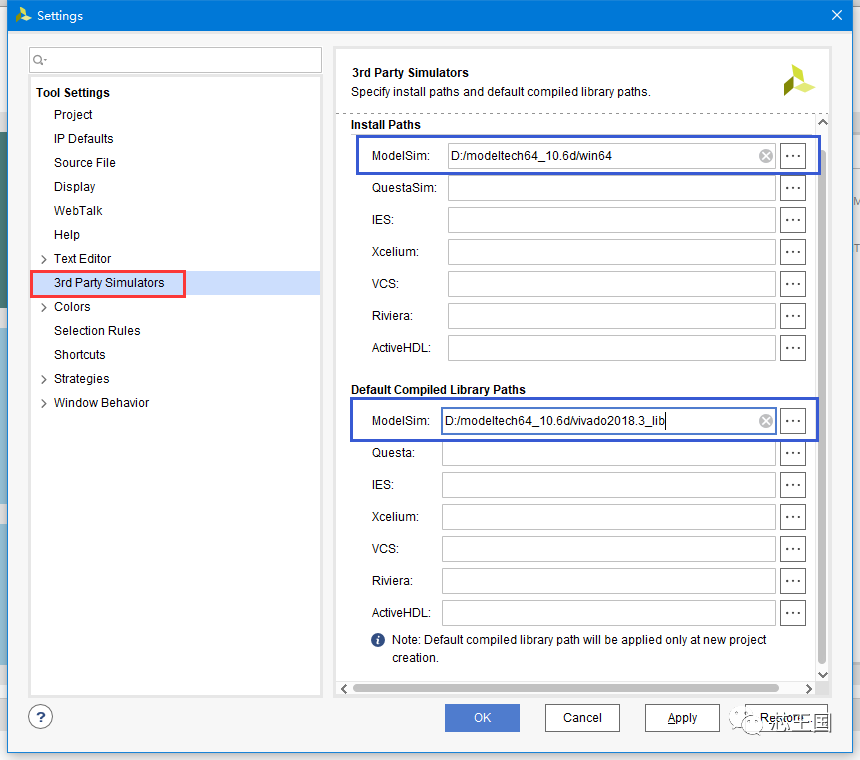

　　 启动vivado 进入Tools —> setting，按下图操作，对应你用的仿真器，最后点击Apply，OK退出。

 3.选择vivado仿真的工具、tb文件以及编译库路径。

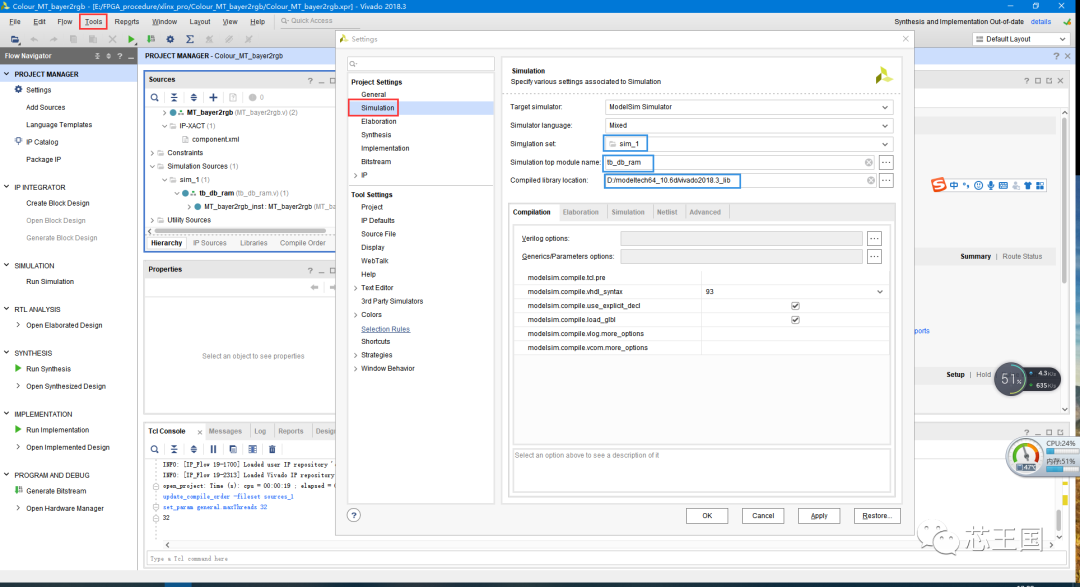

1)Tools -> Setting -> Simulation，如蓝框所示：

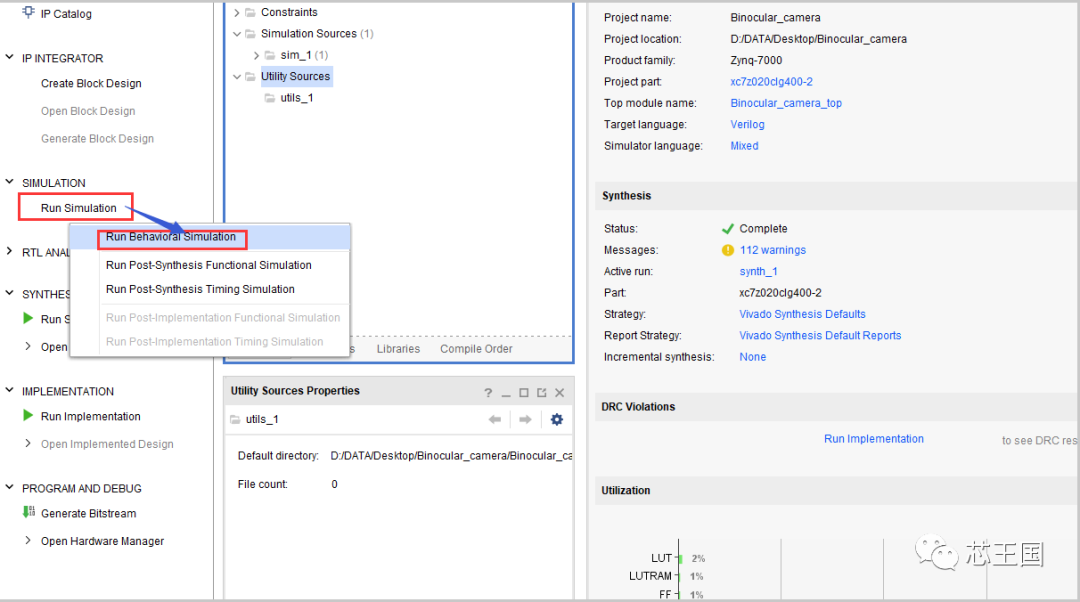

4.设置完成后启动仿真。

        但是这样是联合仿真，每次修改设计重新启动仿真都需要退出modelsim，回到vivado重新启动。这样费时费力，效率极低。因此下面开始怎么实现自动化独立仿真。

5.自动化独立仿真

        接着第4步，vivado启动modelsim后不要退出。

1)vivado自动在工程目录下生成下面的目录和文件，红框中就是我们需要改的。

2)修改tb_sim_wave.do文件，把模块信号添加到波形显示。

3)修改tb_sim_simulate.do文件，这个文件我只修改了仿真时间。可以看出这个do文件调用了tb_sim.udo，这个文件应该可以用户自己添加，具体我现在也不知道，明白了以后再来分享。

4)修改修改tb_sim_compile.do文件，这个文件最后一行是 quit ，把这行注释掉或者删除，添加 do tb_sim_simulate.do 命令。

5)在modelsim 命令框输入 do tb_sim_compile.do ，就可以独立并且自动化仿真了。

6)以后就可以直接双击simulate.bat文件启动modelsim，这儿要记得输入 do tb_sim_compile.do 这个命令，而不是 do tb_sim_simulate.do。

7).bat文件无法启动modelsim问题请看：

modelsim自动化仿真 运行.bat闪退问题

4.总结

       这是其中一种自动化仿真的方法，是自己摸索出来的(还有一种方法我没试过)，有问题或者有更好的建议希望多多交流！！！
