需求：

服务器原本是两块4T硬盘配置了raid 1，由于存储空间不足，增加到三块4T的硬盘。Dell R730需要配置raid 5，然后安装Windows Server 2016，除了系统磁盘，其余空间作为一个数据磁盘

一、制作U盘启动

1、下载UItraISO工具，在本地选中镜像

2、点击“启动”——“写入镜像”

3、选择U盘，点击写入

二、Dell R730 配置Raid 5

1、开机启动按Ctrl+R键

2、查看阵列卡型号为PERC H330 Mini，原来配置raid 1

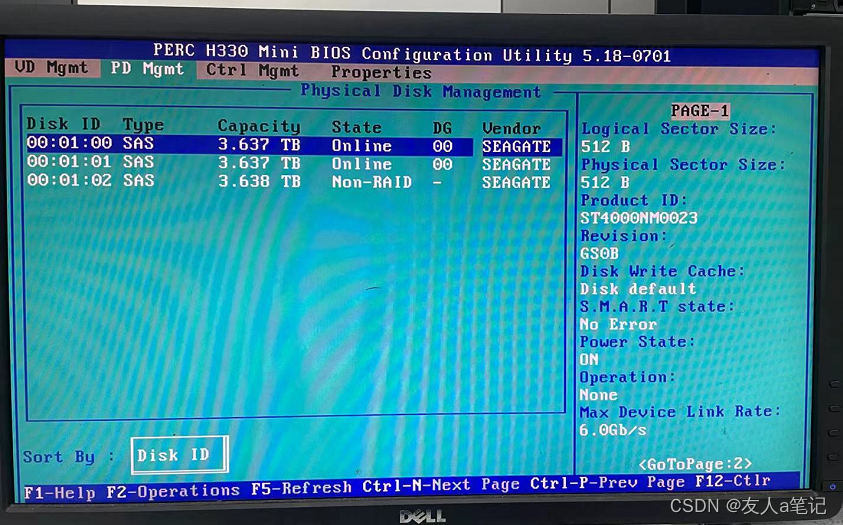

查看到新的硬盘，但是还没加入阵列

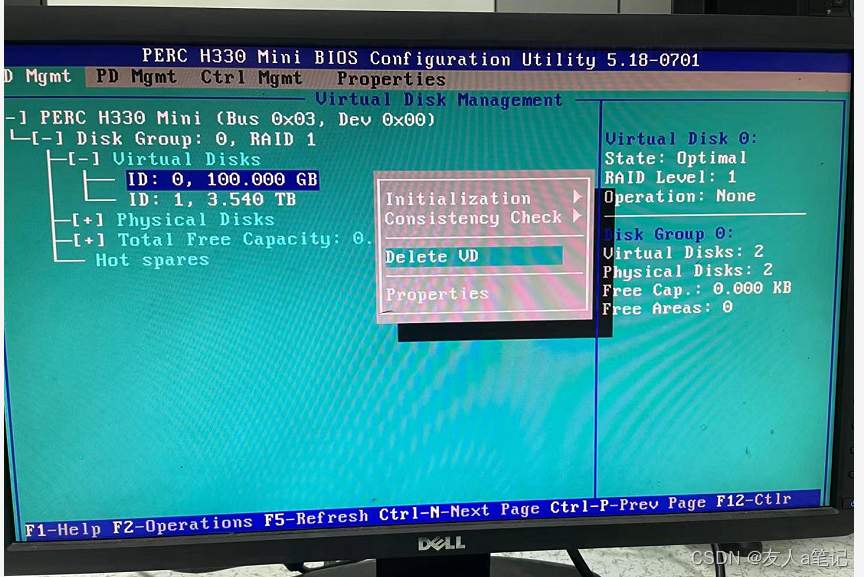

3、删除原来的磁盘空间，VD0和VD1都要删除（如果之前没有配置raid1，可以忽略）

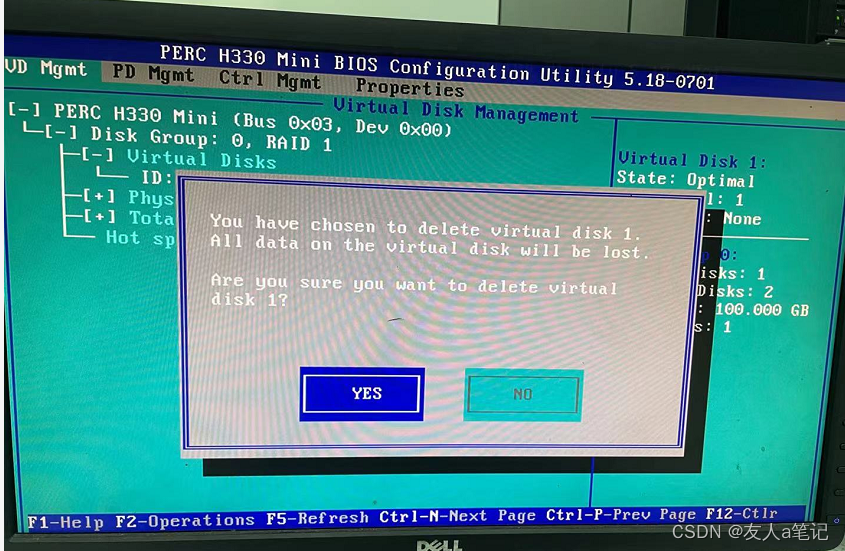

 点击“YES”

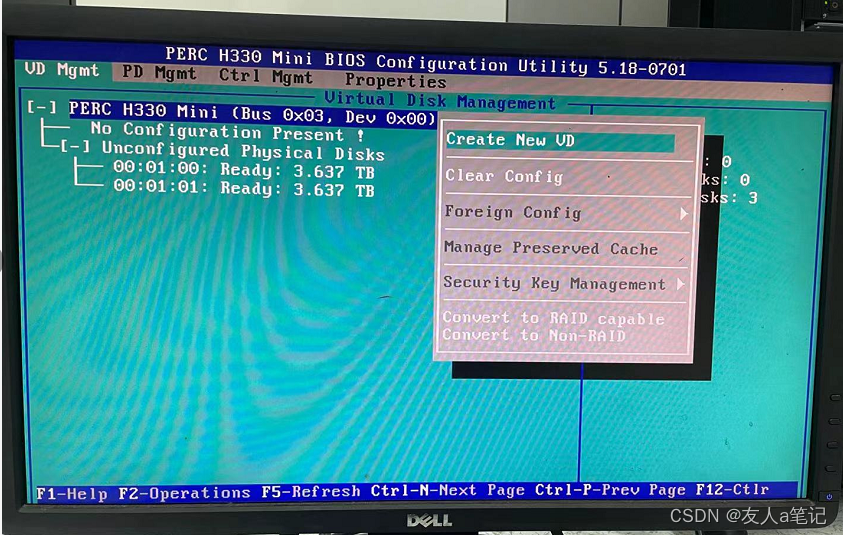

4、选择PERC H330 Mini，按F2，Create New VD

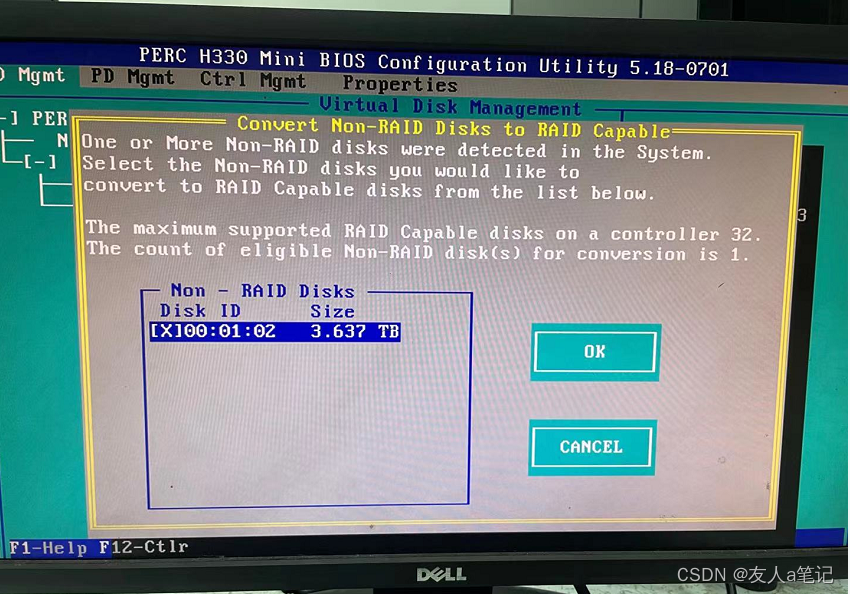

选中第三块硬盘，点击OK，加入到raid（如果之前没有配置raid1，可以忽略）

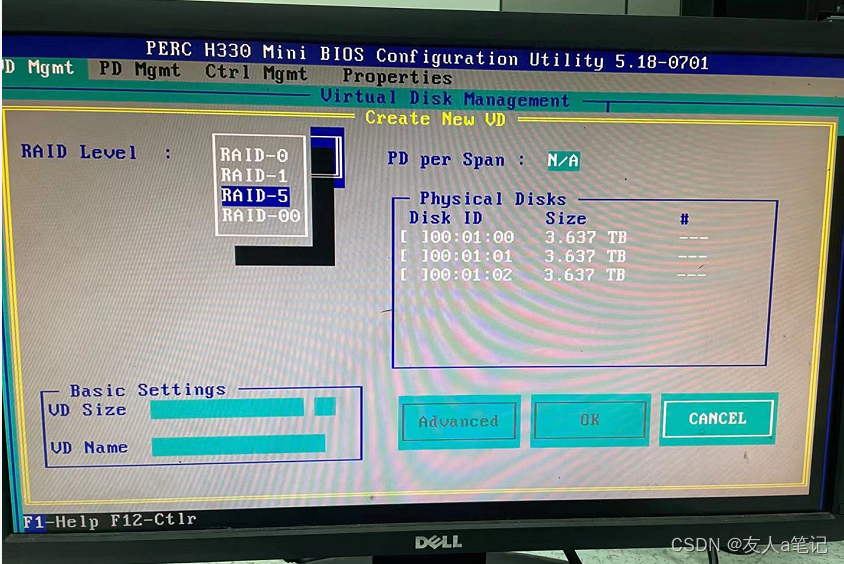

5、选择raid类型：raid-5

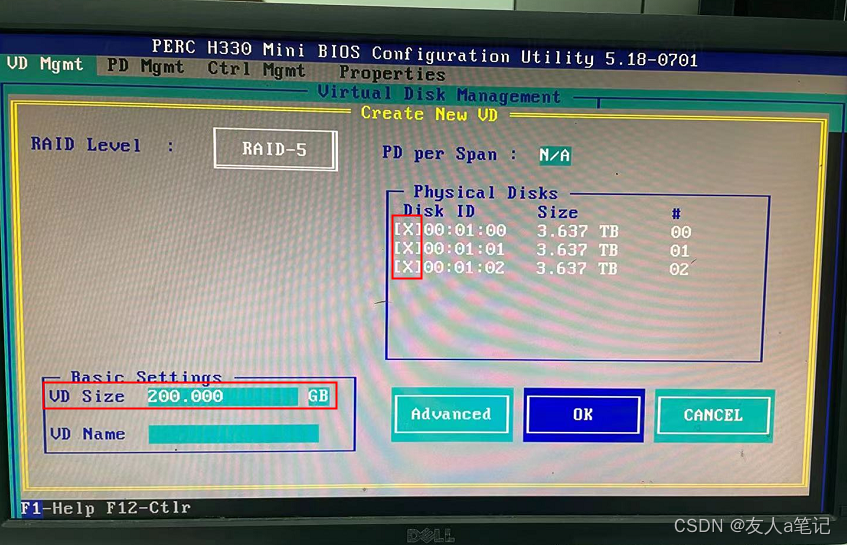

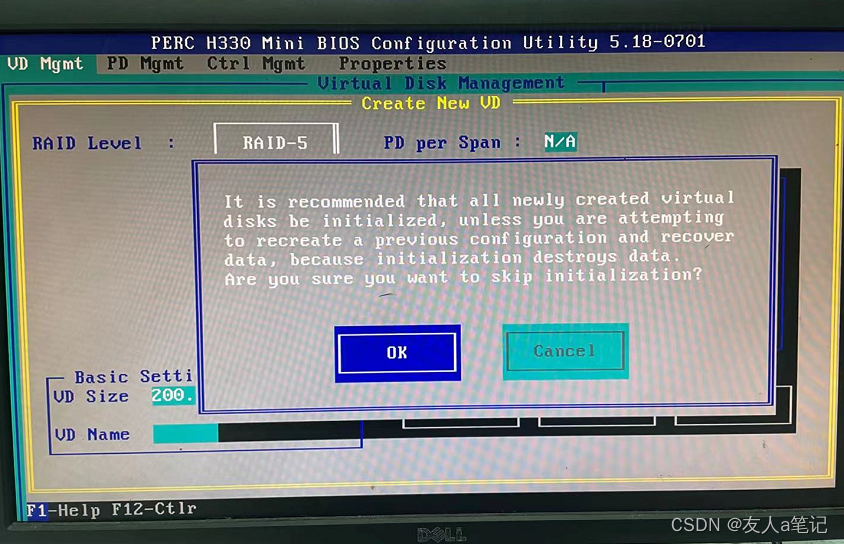

6、选中三块4T的硬盘，并划分一个200G系统磁盘

点击“OK”



注意这里出现的问题：

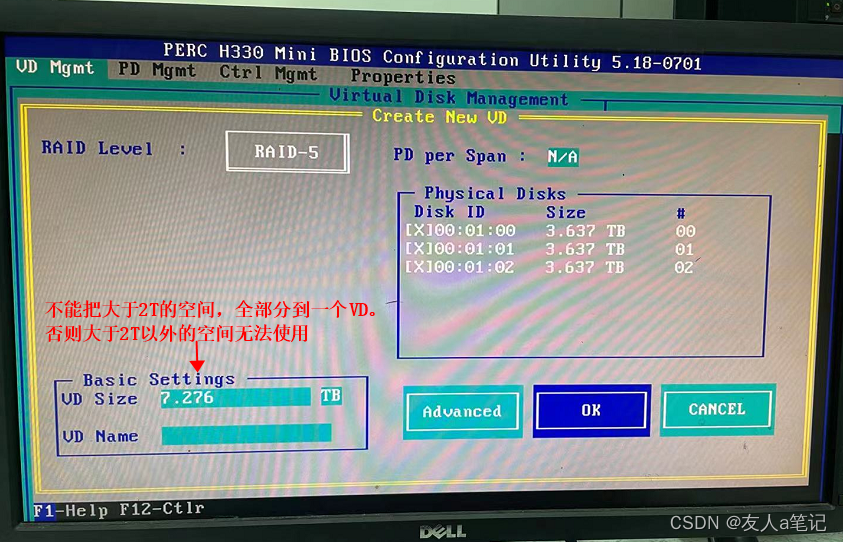

如果没有单独划分一个系统磁盘，如下图，全部把空间分配到一个VD，等安装好系统server 2016就会出现大于2T的磁盘无法使用

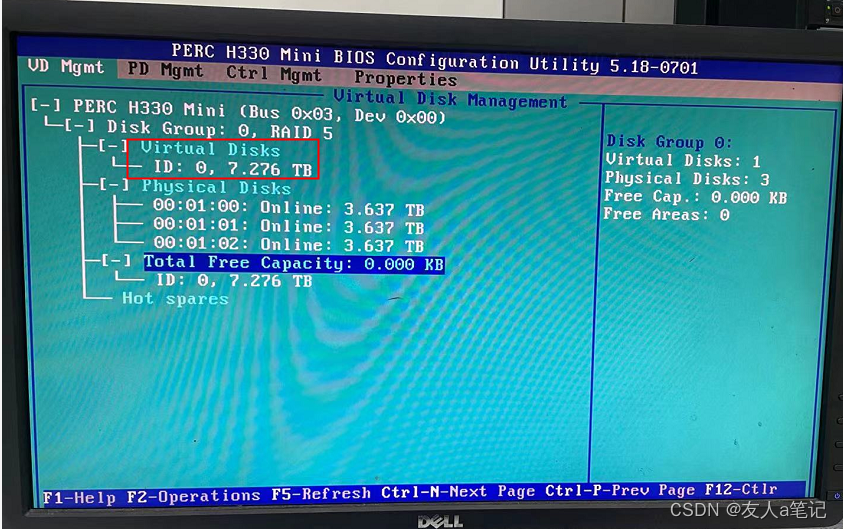

 错误做法，只有一个VD

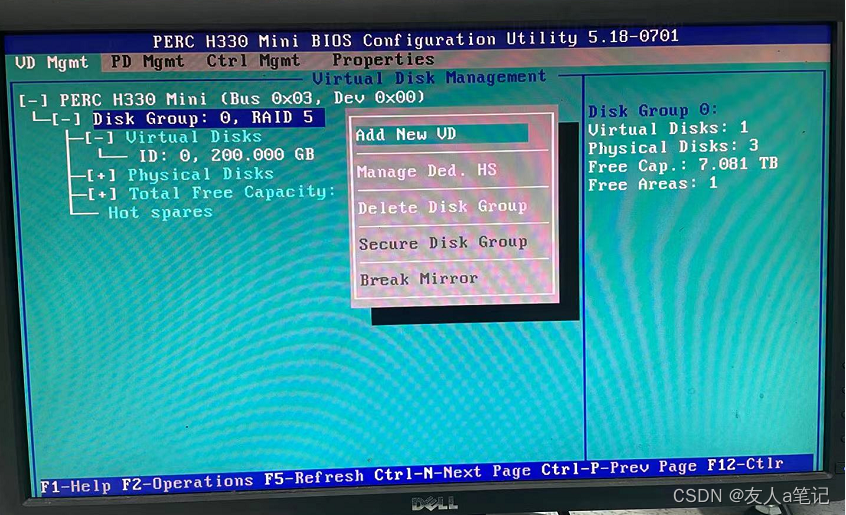

7、选中 Disk Group：0，RAID 5，新增VD

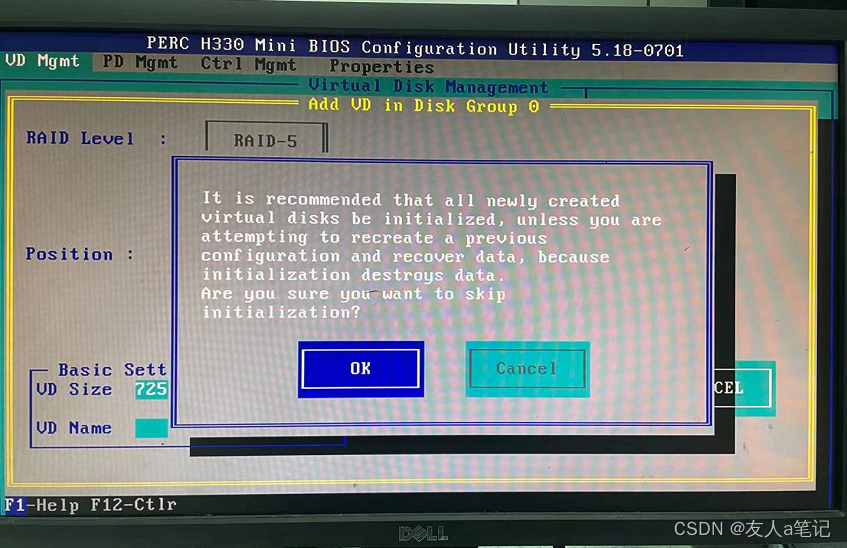

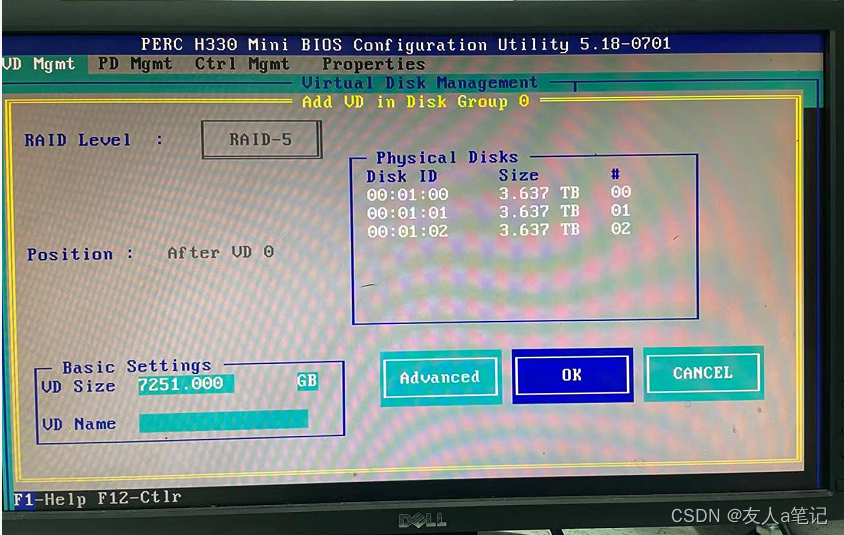

8、第二个VD就可以把所有空间都分配

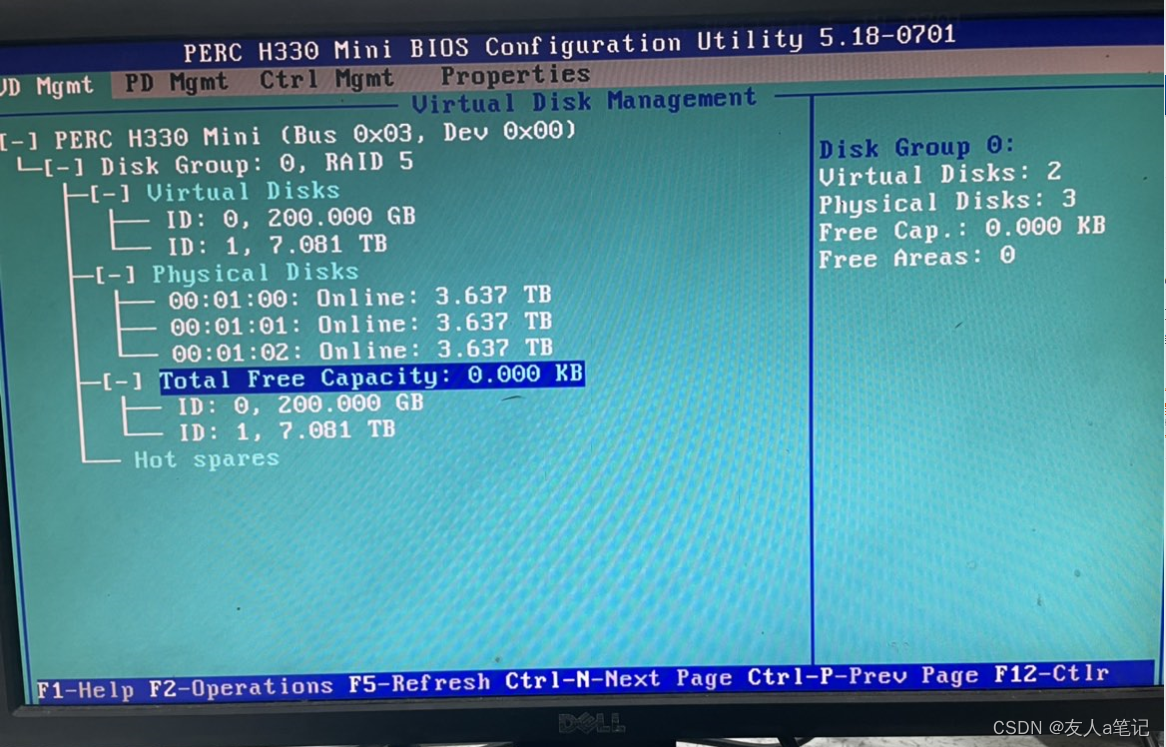

9、查看配置

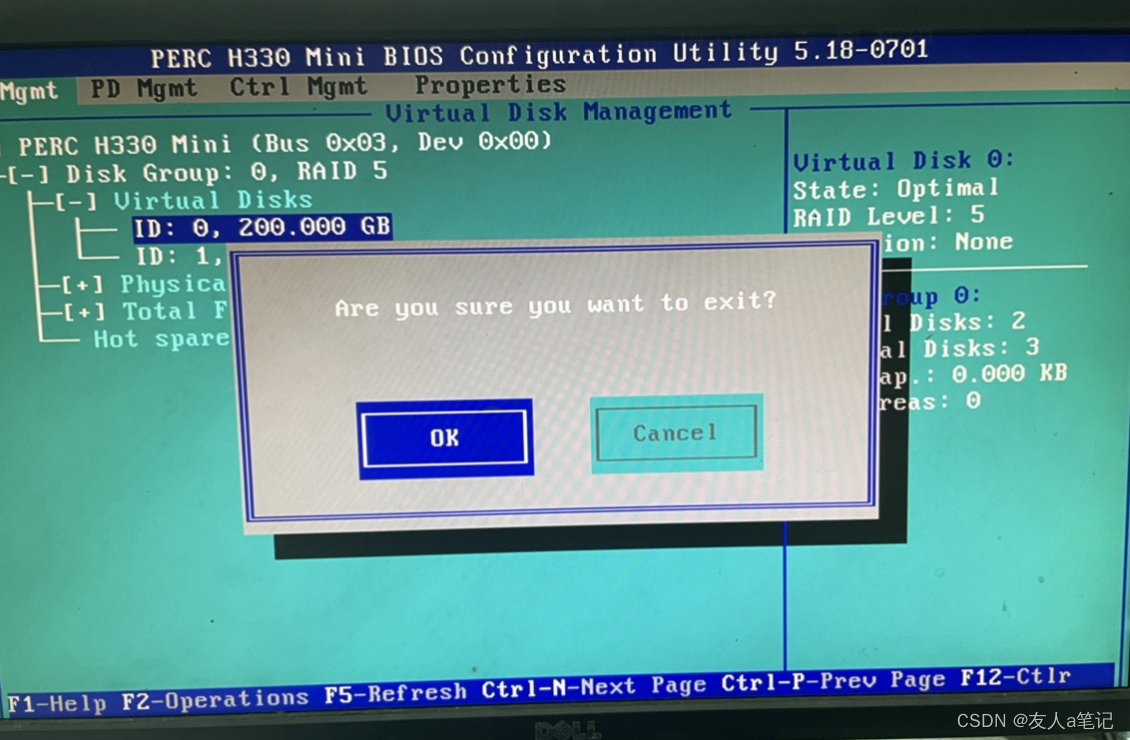

10、点击ESC键退出

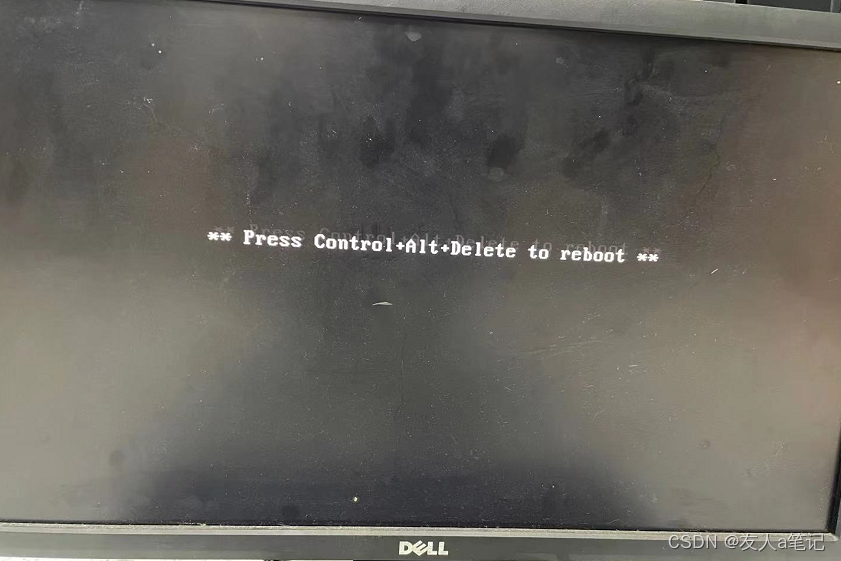

按Ctrl+Alt+Del重启

三、Dell R730安装Windows Server 2016

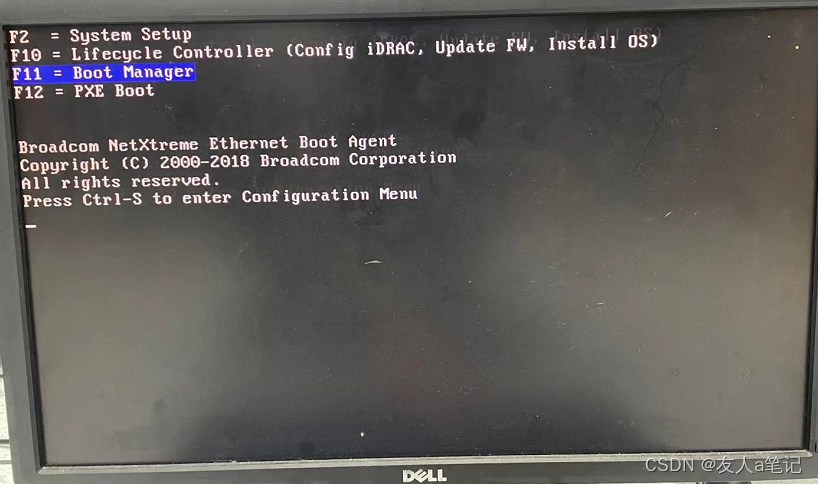

1、开机按F11，进入Boot Manager界面

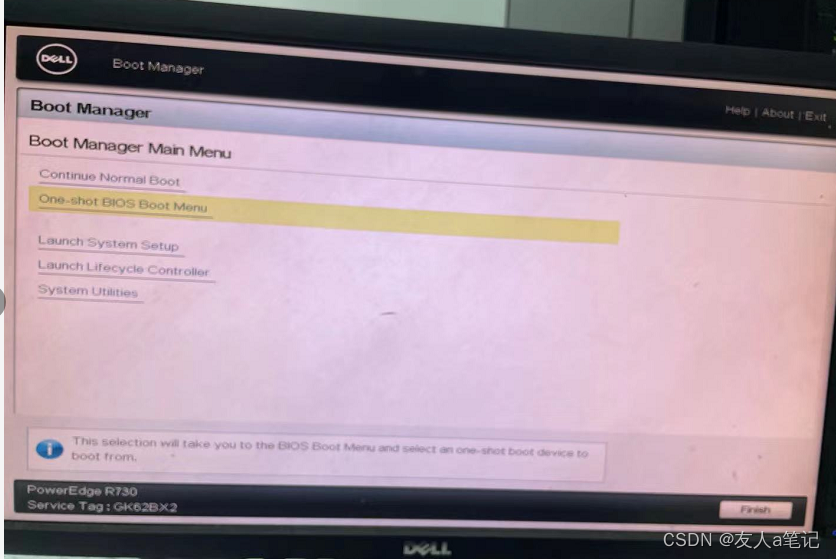

2、选择One-shot BIOS Boot Menu

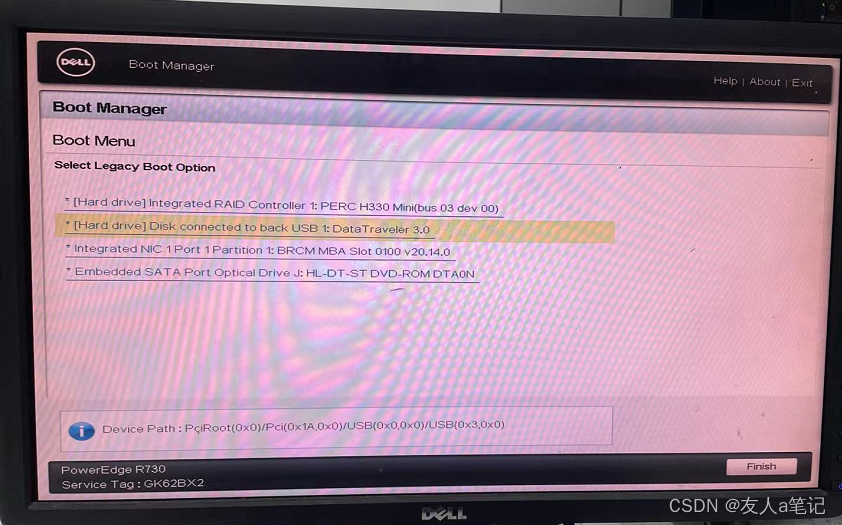

3、选择U盘启动（服务器要提前接入U盘）

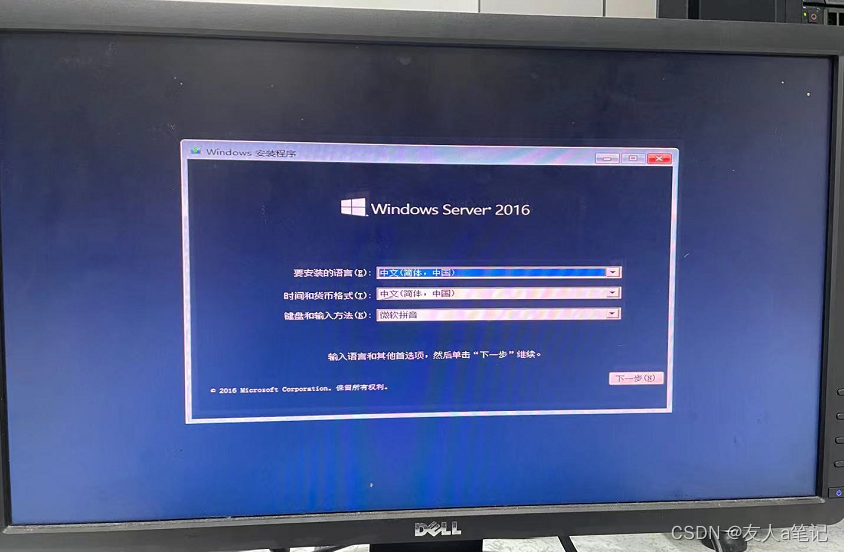

4、主机重启后查看到系统安装界面

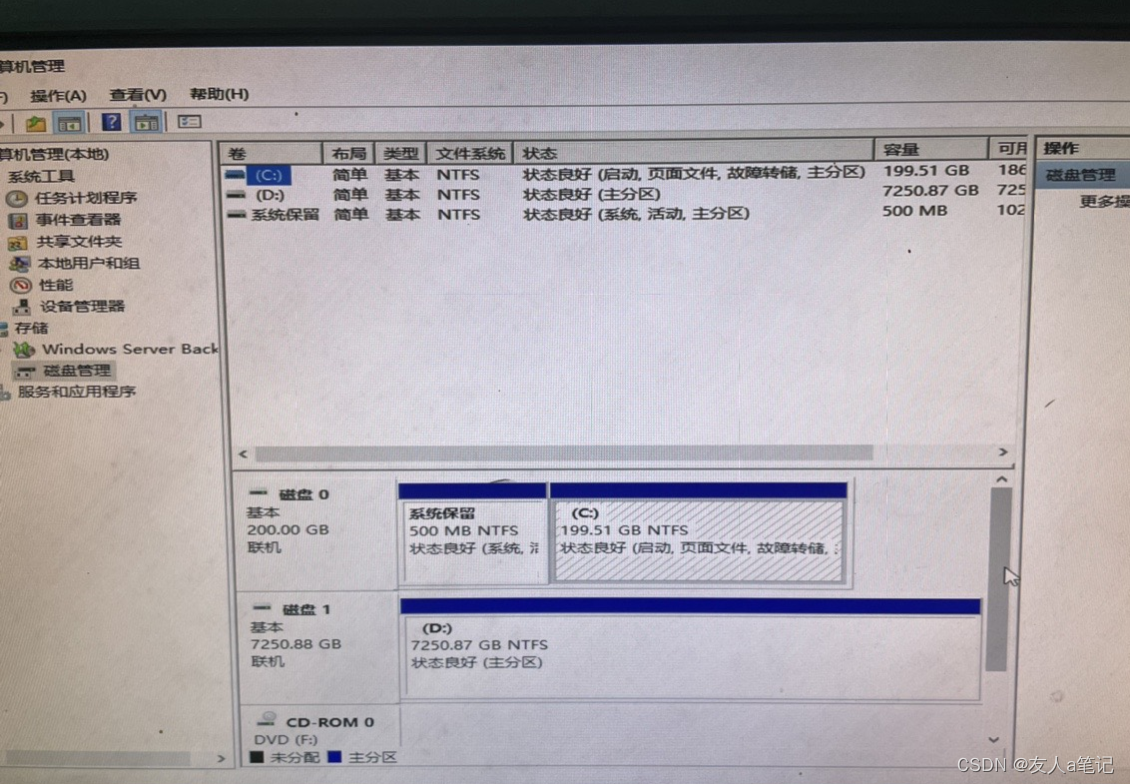

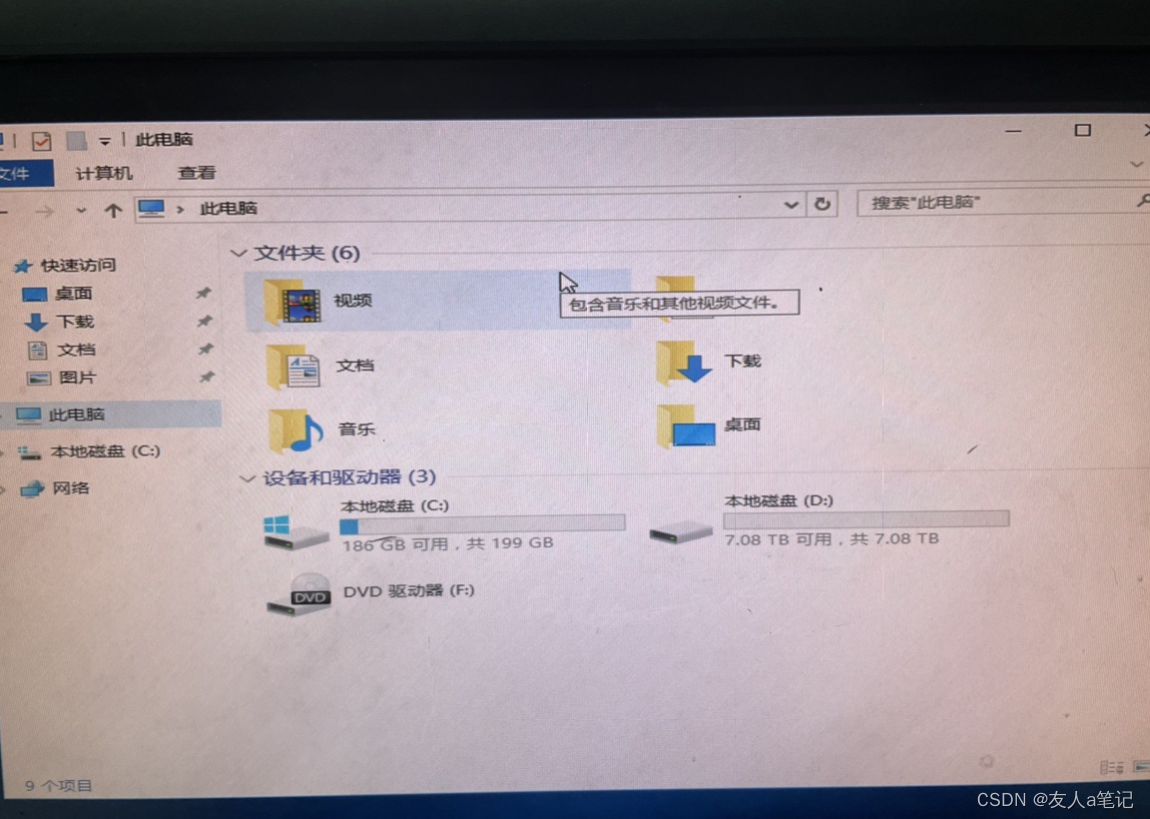

5、系统安装完之后的配置，C盘200G，D盘7T左右

6、查看磁盘正常

四、错误问题

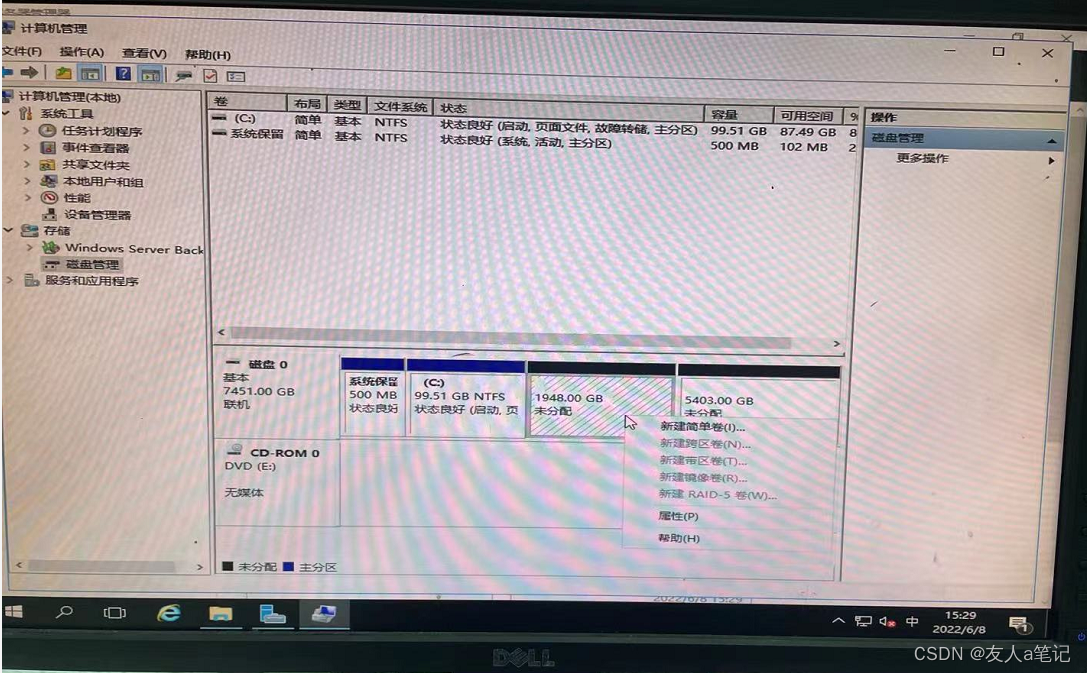

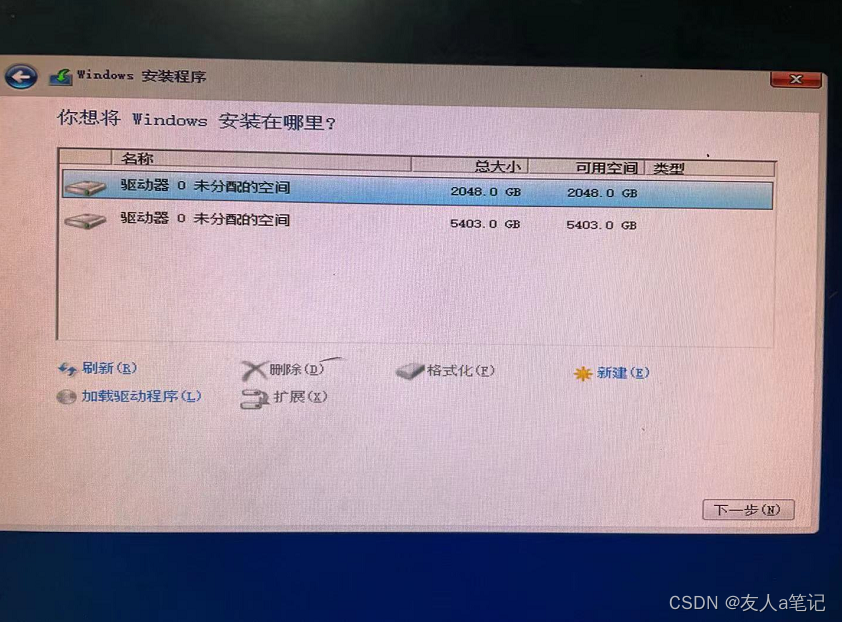

1、如果所有空间都分配到一个VD，安装系统的时候就会出现两个磁盘空间，第一个2T可以使用，第二个5T左右无法正常分配

2、第一块硬盘可以正常“新建简单卷”

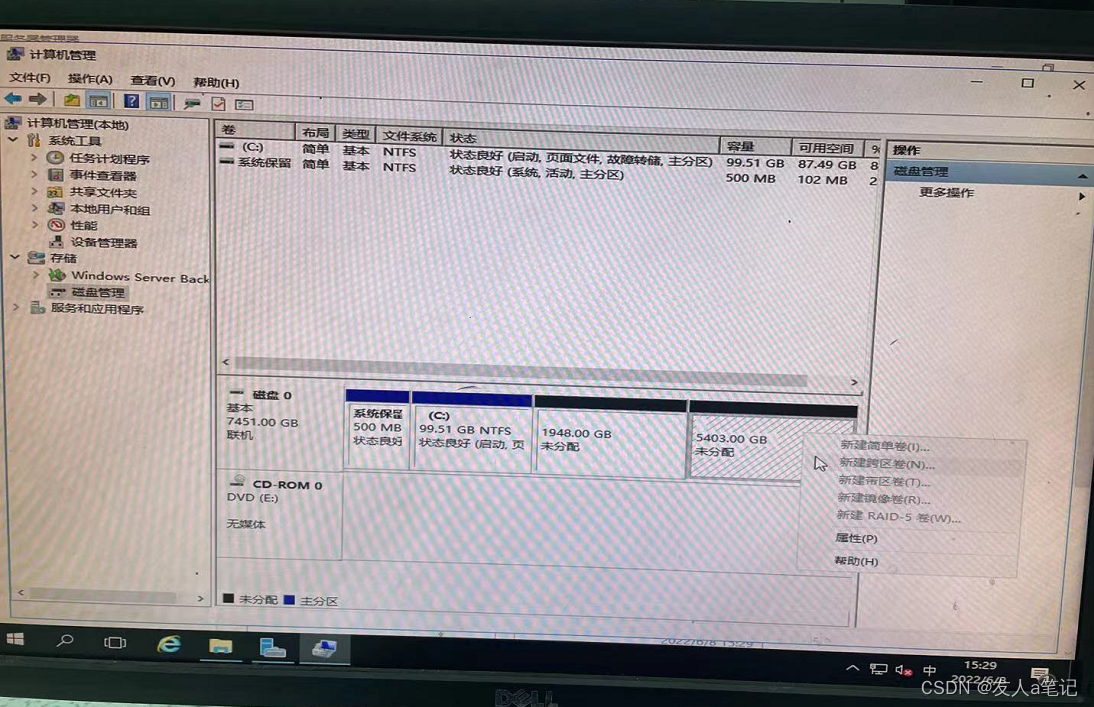

3、第二快则无法格式化使用
