1.打开spaceclaim

2.根据尺寸用线画外壳一半截面即可

3.然后取消草图，绕轴中心旋转360°

4.选择截面继续在对应位置画分布板的线条，画左边一半就行

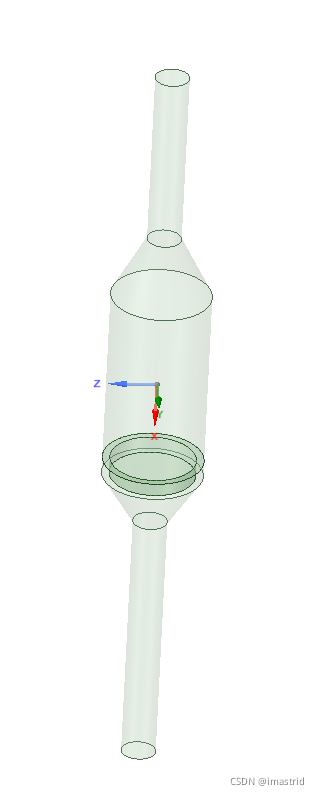

5.取消草图，绕轴中心旋转360°

6.选择相交里面的组合，选择主体，然后选择画好的分布板面。会自动分割实体，获得两个实体

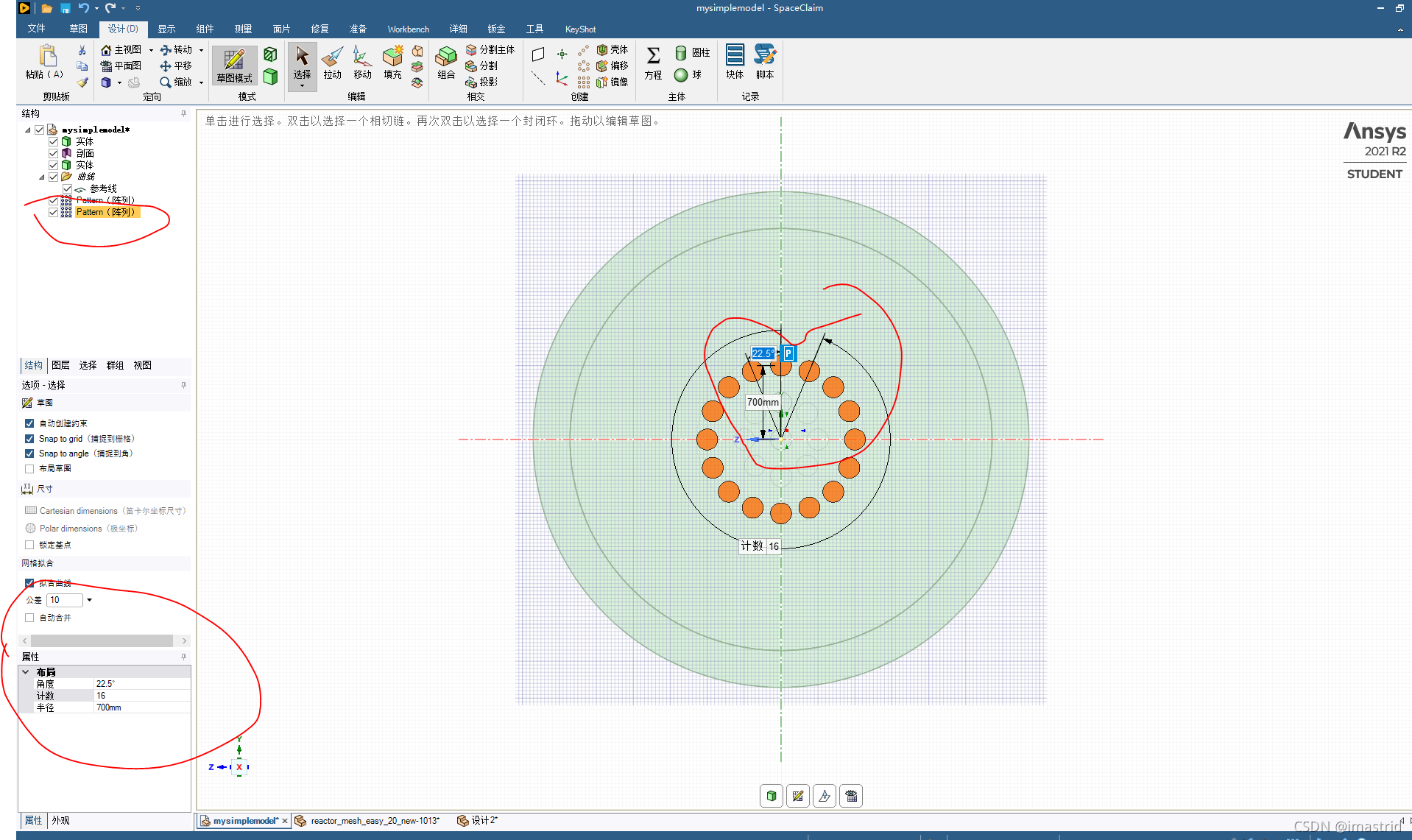

7.在分布板上画圈，或者任何分布板的孔形状，通过阵列画，选中阵列，通过图上参数或者左下角的属性→布局修改具体数据。

不知道输出到ansys meshing的时候，只有中间画的那个圈扣掉了，其他的都没有，因此，在spaceclaim里面对每个圈我又叠加画多了圈。

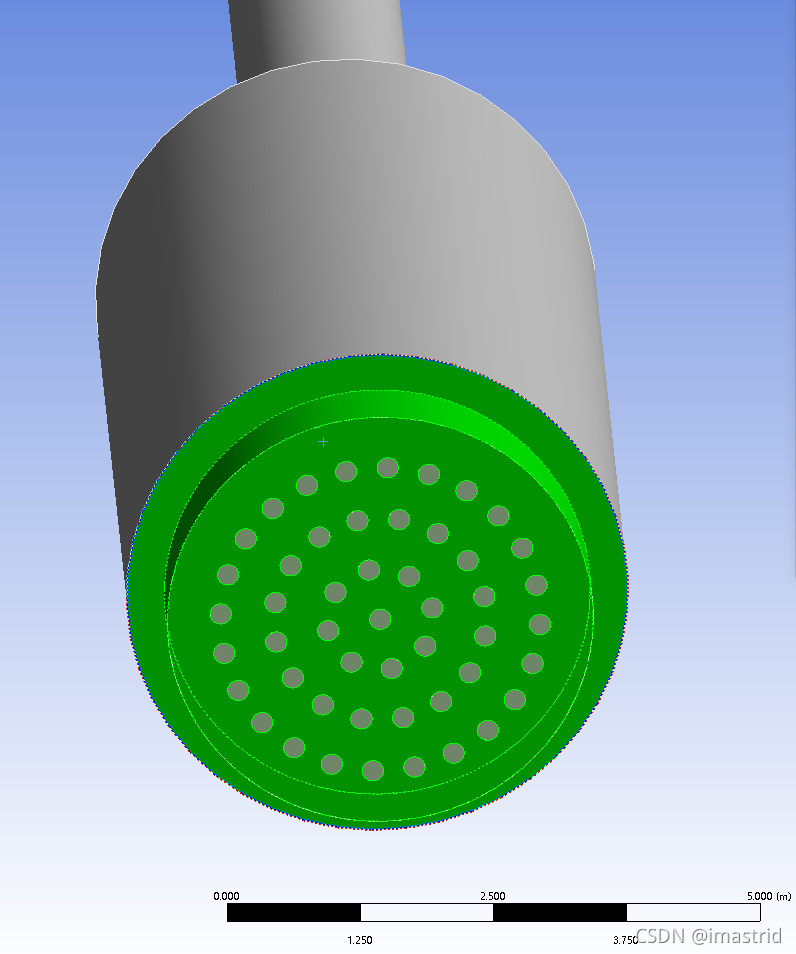

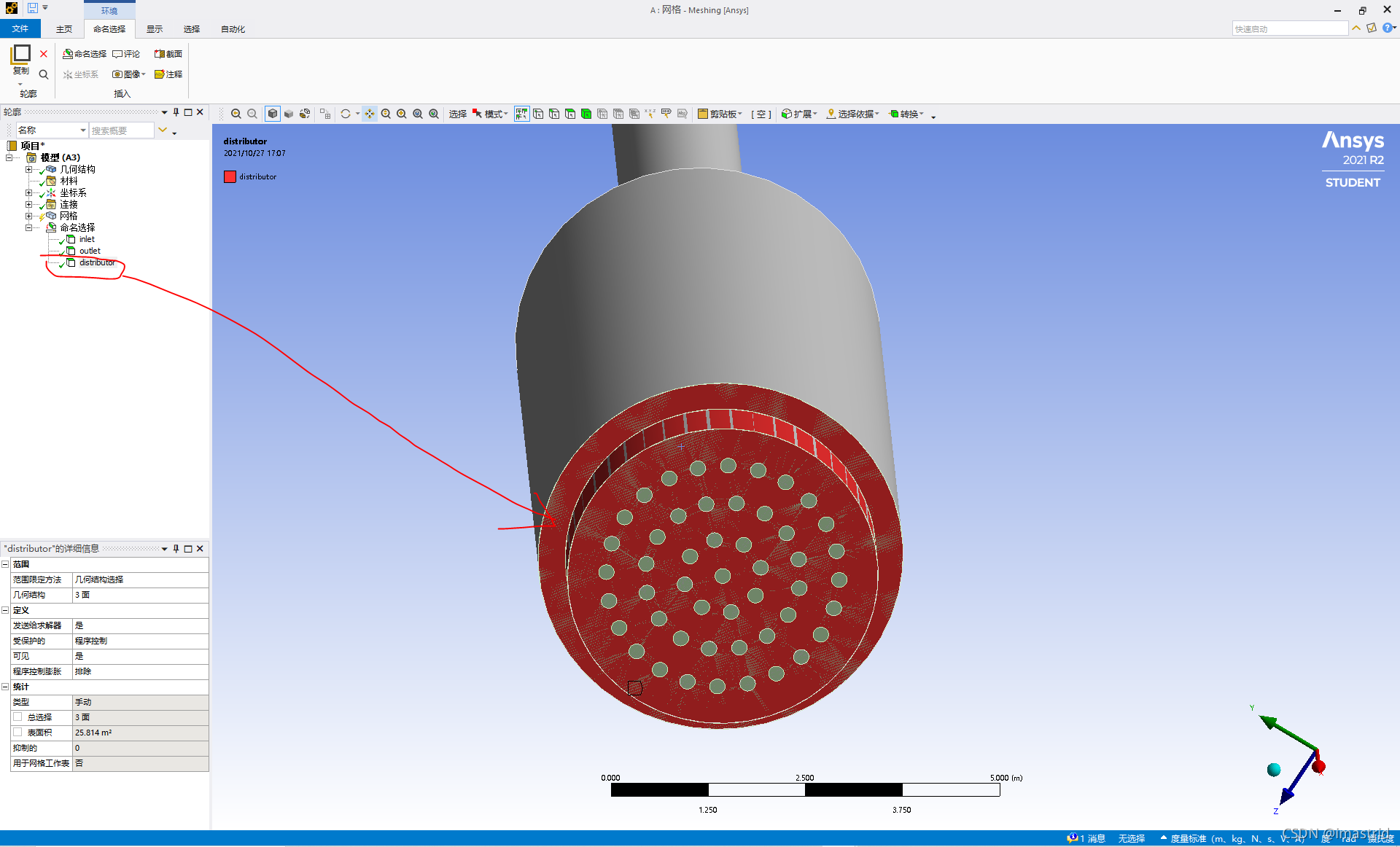

然后输出到meshing里面，就可以选不带圈的部分设置成distributor：

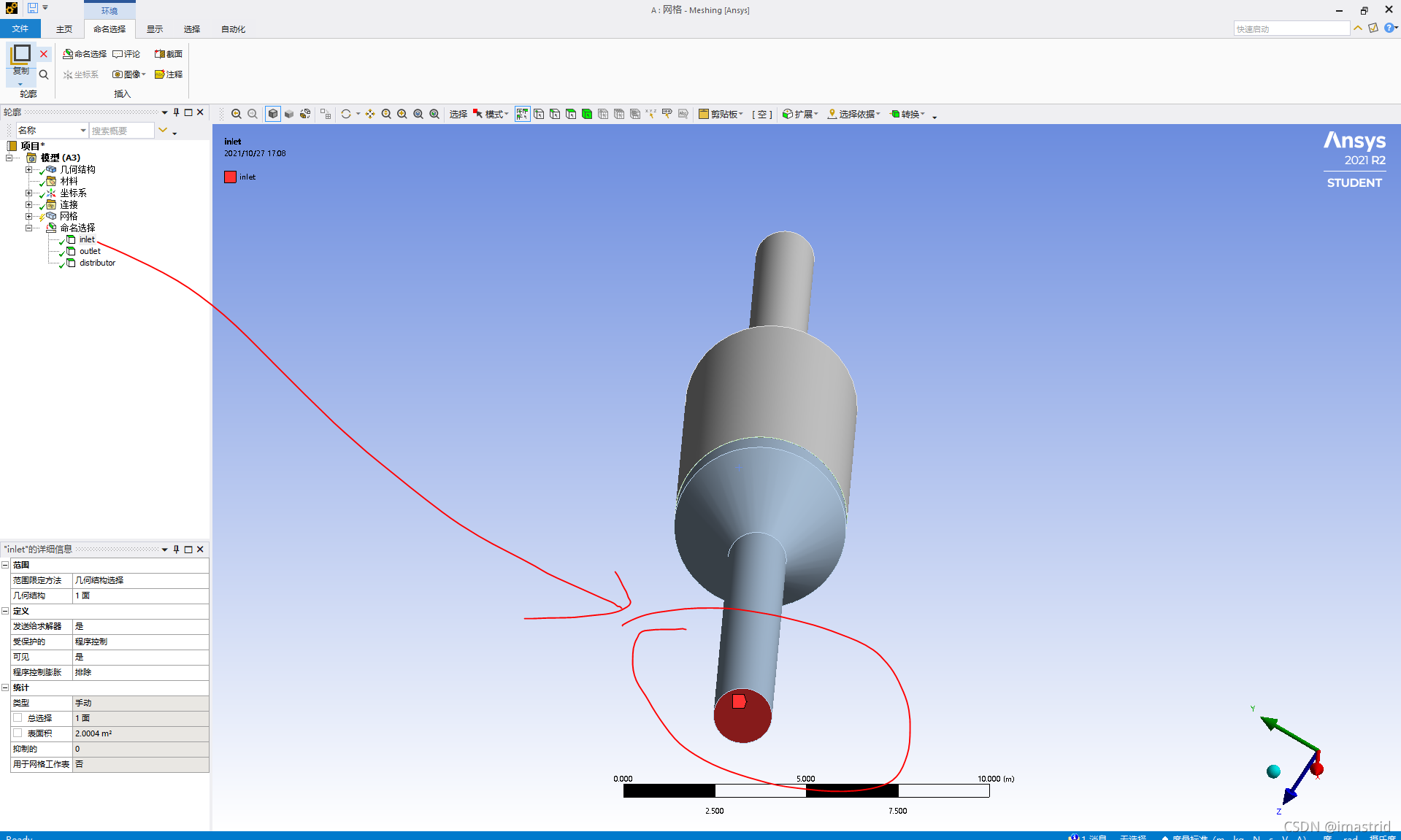

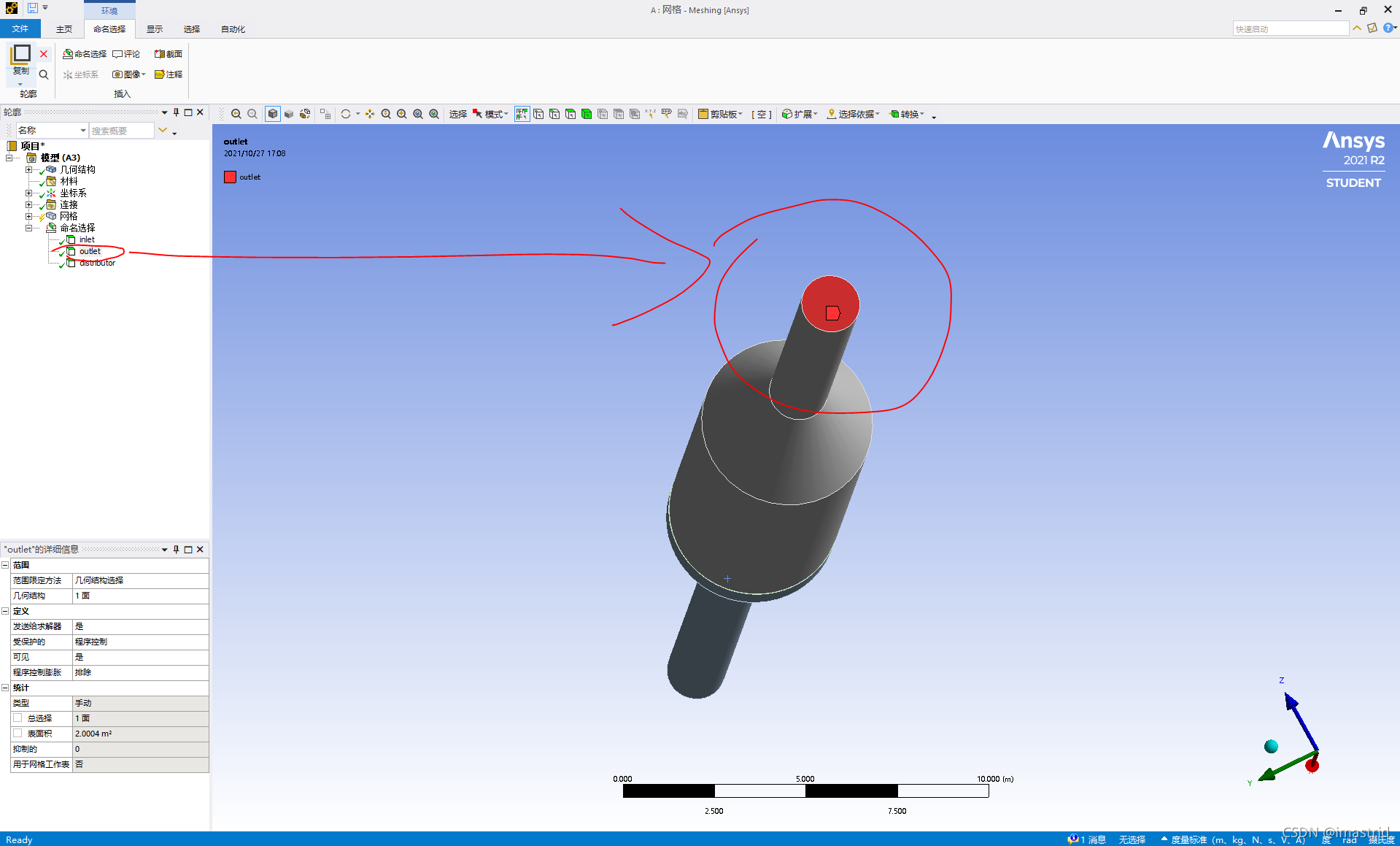

8.在画网格前时，设定好哪里是wall，哪里是outlet...

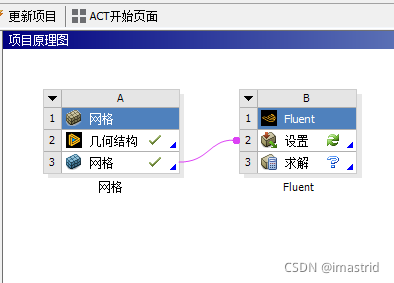

按了自动生成网格，出问题了，没办法导出到下一步：

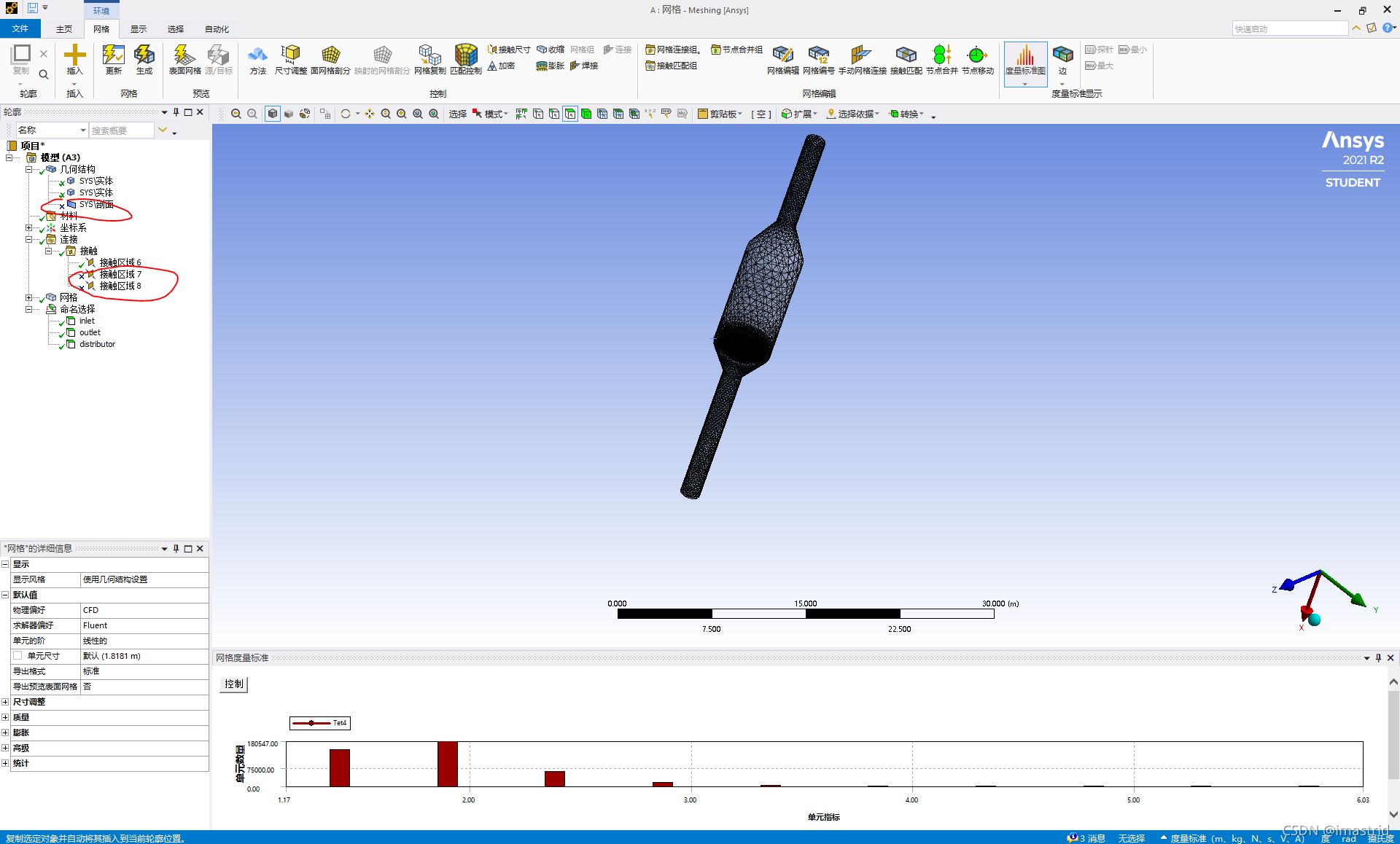

我懂了，画网格的时候把剖面抑制了（右键），这样接触面就只剩下一个了，不然接触面那有问题，这样网格就可以合理输出了，也没报错了。





 好像懂了，这是个装配体了属于是，要学一下装配体的网格了。

 9.在模型建好前不要画网格！（老师给我说的）
