MySQL Operator

一、概述

1.1 概述

Bitpoke MySQL Operator 是一个用于在 Kubernetes 上部署和管理高可用 MySQL 集群的 Kubernetes Operator。它基于 Percona Server 和 Openark 的 Orchestrator 实现异步 MySQL 主从复制。

• GitHub 仓库：https://github.com/bitpoke/mysql-operator
• 维护者：Bitpoke 公司
• 目标用户：希望在 Kubernetes 上运行稳定、高可用、可扩展的 MySQL 集群的 DevOps 和开发者
• 适用场景：WordPress 托管、云原生数据库部署、MySQL 高可用集群管理

主要目标

• 在 Kubernetes 中轻松部署 MySQL 集群（每个服务一个集群模型）
• 对 DevOps 友好（解决了监控、可用性、可扩展性和备份问题）
• 开箱即用的备份（计划和按需）和时间点恢复
• 支持集群内和跨集群克隆。

1.2 架构

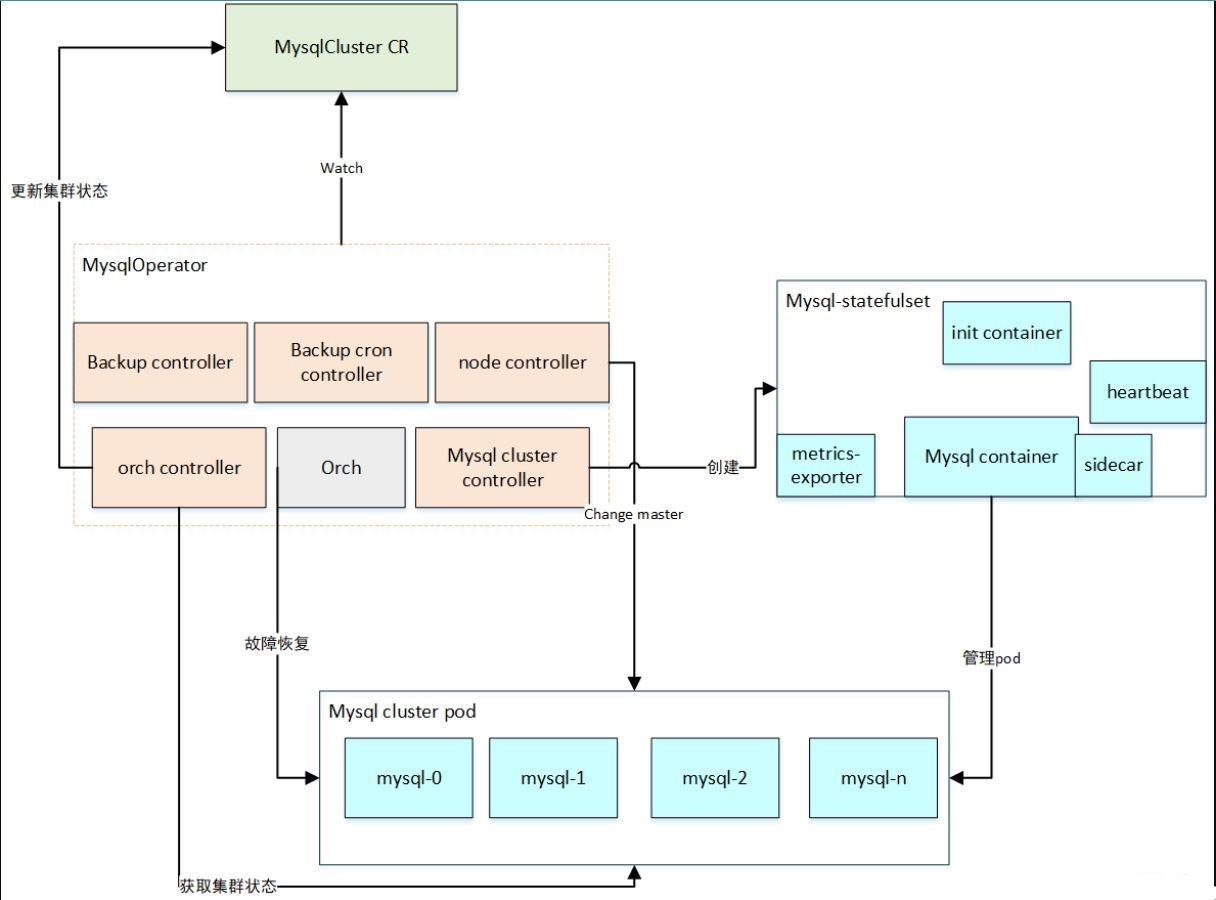

mysql-operator组件图：

controller组件

在bitpoke/mysql-operator主要7个controller中，主要包括：

• mysqlcluster-controller
  主要负责CRD资源实例mysqlcluster的管理，主要功能为mysql实例的管理

• mysqldatabase-controller
  主要负责CRD资源实例mysqldatabase管理，主要功能为mysql的database的创建

• mysqluser-controller
  主要负责CRD资源实例mysqluser管理，主要功能为mysql的user的创建

• mysqlbackup-controller
  主要负责CRD资源mysqlbackup管理，主要功能通过xtrabackup工具对mysql进行备份操作

• mysqlbackupcron-controller
  主要负责为mysql集群提供定时备份的功能，其内部通过定时拉起mysqlbackup的任务

• node-controller
  主要负责对mysql实例进行管理，针对replica角色进行预处理

• orchestrator-controller
  主要通过orchestrator组件，对mysql实例进行角色仲裁

CRD资源

• mysqlcluster

• mysqldatabase

• mysqluser

• mysqlbackup

二、部署

通过helm部署

2.1 添加bitpoke helm仓库

helm repo add bitpoke https://helm-charts.bitpoke.io

2.2 安装mysql operator

helm install \
  --namespace mysql-operator \
  --create-namespace \
  mysql-operator \
  bitpoke/mysql-operator

2.3 验证mysql operator的安装

检查指定命名空间的内容（minio-operator）以确保所有 pod 和服务都已成功启动。

root@k8s-master01:~# kubectl get all -n mysql-operator
NAME                   READY   STATUS    RESTARTS   AGE
pod/mysql-operator-0   2/2     Running   0          44s

NAME                               TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)            AGE
service/mysql-operator             ClusterIP   10.244.25.45    <none>        80/TCP,9125/TCP    44s
service/mysql-operator-0-orc-svc   ClusterIP   10.244.18.222   <none>        80/TCP,10008/TCP   44s

NAME                              READY   AGE
statefulset.apps/mysql-operator   1/1     44s

三、部署MySQL集群

前言

在部署mysql集群之前，需要创建一个包含 ROOT_PASSWORD 键的 secret

root@k8s-master01:~/mysql# cat my-cluster-secret.yaml
apiVersion: v1
kind: Secret
metadata:
  name: my-secret
type: Opaque
data:
  # root password is required to be specified
  ROOT_PASSWORD: UEBzc3cwcmQ=
  # a user name to be created, not required
  USER: dXNlcm5hbWU=
  # a password for user, not required
  PASSWORD: dXNlcnBhc3Nz
  # a name for database that will be created, not required
  DATABASE: dXNlcmRi

字段说明

字段名	是否必需	含义	Base64 解码值
ROOT_PASSWORD	✅ 是	MySQL root 用户密码	not-so-secure
USER	❌ 否	创建的普通用户	username
PASSWORD	❌ 否	普通用户的密码	userpass
DATABASE	❌ 否	自动创建的数据库名称	userdb

此 secret 包含用于连接集群的凭证信息，例如ROOT_PASSWORD、USER、 PASSWORD、DATABASE。请注意，它们仅在集群引导时使用一旦集群初始化完成，更改 Secret 中的字段不会影响已经运行的 MySQL 实例。

3.1 部署集群

现在，要创建集群，您只需要一个定义它的简单 YAML 文件。创建一个名为的文件 my-cluster.yaml，并将以下 YAML 代码复制到其中：

root@k8s-master01:~/mysql# cat my-cluster.yaml
apiVersion: mysql.presslabs.org/v1alpha1
kind: MysqlCluster
metadata:
  name: my-cluster
spec:
  replicas: 2
  secretName: my-secret

官方示例文件：https://github.com/bitpoke/mysql-operator/blob/master/examples/example-cluster.yaml

请确保集群名称不要太长，否则集群将无法向 Orchestrator 注册。请参阅问题 #170 了解更多信息。

要部署集群，请运行以下命令，它将生成一个包含凭据和MySQLCluster资源的密钥到 Kubernetes 中。

$ kubectl apply -f my-cluster-secret.yaml
$ kubectl apply -f my-cluster.yaml

3.2 MysqlCluster 配置概述

字段名称	描述	例子	默认值
replicas	集群副本，部署多少个节点。	2	1（单个节点）
secretName	凭证密钥的名称。应与集群位于同一命名空间中。	my-secret	is required
initBucketURL	集群初始化备份所用的 S3 URL	s3://my-bucket/backup.xbackup.gz	“”
initBucketSecretName	初始化时读取的 S3 凭证的秘密	backups-secret	“”
backupSchedule	表示进行集群备份的时间和频率，以秒为单位的 cron 格式。	0 0 0 * * *	“”
backupURL	放置备份的存储桶 URL。	gs://bucket/app	“”
backupSecretName	包含用于连接存储提供商的凭据的secret的名称。	backups-secret	“”
backupScheduleJobsHistoryLimit	要保留的备份数量。	10	inf
image	指定用于 MySQL 服务器容器的自定义 Docker 镜像。	percona:5.7-centos	nil
mysqlConf	MySQL 的键值配置将在下一部分中my.cnf设置mysqld。	max_allowed_packet: 128M	{}
podSpec	这允许指定与 pod 相关的配置。（例如imagePullSecrets，labels）		{}
volumeSpec	用于存储数据的 PVC、HostPath 或 EmptyDir 的规范。		（PVC 大小 = 1GB）
maxSlaveLatency	允许从属设备滞后直至其从读取服务中移除。（以秒为单位）	30	nil
queryLimits	pt-kill 的参数用于确保某些查询运行限制。（例如空闲时间）	idleTime: 60	nil
readOnly	将集群设置为只读状态的布尔值。	True	False

3.3 持久卷配置

配置pvc示例2

apiVersion: mysql.presslabs.org/v1alpha1
kind: MysqlCluster
metadata:
  name: my-cluster
spec:
  secretName: my-secret
  volumeSpec:
    persistentVolumeClaim:
      storageClassName: nfs-client
      accessModes: ["ReadWriteOnce"]
      resources:
        requests:
          storage: 10Gi

HostPath使用或EmptyDir作为数据卷源的示例是：

apiVersion: mysql.presslabs.org/v1alpha1
kind: MysqlCluster
metadata:
  name: my-cluster
spec:
  secretName: my-secret
  volumeSpec:
    hostPath:
      path: /path/to/host/dir/
    ## or use emptyDir
    # emptyDir: {}

默认情况下，operator会在集群上设置一些合理的默认值。这些配置可以 在这里找到 。此外，innodb-buffer-pool-size和 也是innodb-log-file-size根据请求的内存进行配置的，如本文 所述 。

指定的 MySQL 配置.spec.mysqlConf优先于默认值。

四、Orchestrator配置

MySQL Operator 使用 Orchestrator ，这是 GitHub 最初为 MySQL 复制拓扑管理和高可用性开发的工具。默认情况下，Orchestrator 与 Bitpoke MySQL Operator 一起部署。

访问Orchestrator

该服务<release-name>-mysql-operator公开 80 端口，因此您可以通过该端口与 Orchestrator Leader 通信。您可以将此服务端口转发到本地主机，或者使用负载均衡器类型的服务，或者启用 Ingress。

五、集群备份和恢复

备份存储在对象存储服务（如 S3 或 Google Cloud Storage）上。

为了能够存储备份，下面定义的 secretbackupSecretName必须具有存储这些备份的凭据。备份使用 Rclone上传 。secret 的内容用于在 docker-entrypoint.sh中生成 rclone.conf 文件 。

5.1 在s3上设置备份

您需要backupBucketURL为集群指定一个 URL（如）s3://BUCKET_NAME，以及一个密钥。

创建一个名为的文件example-backup-secret.yaml并将以下 YAML 代码复制到其中：

示例：
apiVersion: v1
kind: Secret
metadata:
  name: my-cluster-backup-secret
type: Opaque
data:
  AWS_ACCESS_KEY_ID: #
  AWS_SECRET_ACCESS_KEY: #
  # Optional, the AWS region to connect
  # AWS_REGION: us-east1
  # Optional, specify the storage class
  # AWS_STORAGE_CLASS: STANDARD
  # Optional, canned ACL to use
  # AWS_ACL:
  # Optional, the S3 provider to use (default: AWS)
  # S3_PROVIDER: AWS
  # Optional, the S3 endpoint to use (for when you use a different S3_PROVIDER)
  # S3_ENDPOINT:

字段说明

所有字段的值都必须是 Base64 编码，因为这是 Kubernetes Secret 的要求。

字段名	是否必需	含义	示例值（Base64 解码后）
AWS_ACCESS_KEY_ID	✅ 是	AWS S3 访问密钥 ID	your-access-key-id
AWS_SECRET_ACCESS_KEY	✅ 是	AWS S3 私有访问密钥	your-secret-access-key
AWS_REGION	❌ 否	AWS S3 区域	us-east-1
AWS_STORAGE_CLASS	❌ 否	存储类别（如 STANDARD、GLACIER）	STANDARD
AWS_ACL	❌ 否	S3 对象的访问控制列表（ACL）	private, public-read
S3_PROVIDER	❌ 否	使用的 S3 提供商，默认是 AWS	AWS, MINIO
S3_ENDPOINT	❌ 否	自定义 S3 服务地址（用于非 AWS 场景）	https://minio.example.com:9000

部署

$ kubectl apply -f example-backup-secret.yaml

5.2 配置minio存储备份

1）创建secret用于存储连接minio的凭据

这里s3地址用 svc的地址
echo  -n "http://minio.minio-server.svc.cluster.local:80" | base64
# -n：表示不添加末尾换行符（非常重要，否则换行符也会被编码）
echo -n "minio" | base64
echo -n "P@ssw0rd" | base64

root@k8s-master01:~/mysql# cat my-cluster-backup-secret.yaml
apiVersion: v1
kind: Secret
metadata:
  name: my-cluster-backup-secret
type: Opaque
data:
  AWS_ACCESS_KEY_ID: bWluaW8=  # minio
  AWS_SECRET_ACCESS_KEY: UEBzc3cwcmQ= # P@ssw0rd
  S3_ENDPOINT: aHR0cDovL21pbmlvLm1pbmlvLXNlcnZlci5zdmMuY2x1c3Rlci5sb2NhbDo4MA==
  # http://minio.minio-server.svc.cluster.local:80
  S3_PROVIDER: TWluaW8=  # Minio

2）创建备份

root@k8s-master01:~/mysql# cat my-cluster-backup.yaml
apiVersion: mysql.presslabs.org/v1alpha1
kind: MysqlBackup
metadata:
  name: my-cluster-backup
spec:
  clusterName: my-cluster

3）在mysqlcluster中配置

root@k8s-master01:~/mysql# cat my-cluster.yaml
apiVersion: mysql.presslabs.org/v1alpha1
kind: MysqlCluster
metadata:
  name: my-cluster
spec:
  replicas: 2
  secretName: my-secret
  backupSecretName: my-cluster-backup-secret   #指定secret名字
  backupURL: s3://mysql/

4）部署

root@k8s-master01:~/mysql# kubectl apply -f my-cluster-secret.yaml
secret/my-secret created
root@k8s-master01:~/mysql# kubectl apply -f my-cluster-backup-secret.yaml
secret/my-cluster-backup-secret created
root@k8s-master01:~/mysql# kubectl apply -f my-cluster.yaml
mysqlcluster.mysql.presslabs.org/my-cluster created

5）查看mysql集群部署详情

root@k8s-master01:~# kubectl get all
NAME                                          READY   STATUS    RESTARTS         AGE
pod/my-cluster-mysql-0                        4/4     Running   2 (6m25s ago)    6m50s
pod/my-cluster-mysql-1                        4/4     Running   0                6m4s

service/my-cluster-mysql            ClusterIP   10.244.55.180   <none>        3306/TCP            6m50s
service/my-cluster-mysql-master     ClusterIP   10.244.3.7      <none>        3306/TCP,8080/TCP   6m50s
service/my-cluster-mysql-replicas   ClusterIP   10.244.38.215   <none>        3306/TCP,8080/TCP   6m50s
service/mysql                       ClusterIP   None            <none>        3306/TCP,9125/TCP   15h

NAME                                READY   AGE
statefulset.apps/my-cluster-mysql   2/2     6m50s

5）查看备份状态

root@k8s-master01:~/mysql# kubectl describe mysqlbackup my-cluster-backup
Name:         my-cluster-backup
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  mysql.presslabs.org/v1alpha1
Kind:         MysqlBackup
Metadata:
  Creation Timestamp:  2025-07-19T01:57:07Z
  Generation:          3
  Resource Version:    1416566
  UID:                 ca9698c1-7cfb-4dd4-8535-f3b50827dbff
Spec:
  Backup Secret Name:    my-cluster-backup-secret
  Backup URL:            s3://mysql/my-cluster-backup.xbackup.gz
  Cluster Name:          my-cluster
  Remote Delete Policy:  retain
Status:
  Completed:  true
  Conditions:
    Last Transition Time:  2025-07-19T01:57:15Z
    Message:               Reached expected number of succeeded pods
    Reason:                CompletionsReached
    Status:                True
    Type:                  Complete
Events:
  Type    Reason              Age   From                    Message
  ----    ------              ----  ----                    -------
  Normal  JobSyncSuccessfull  29s   mysqlbackup-controller  batch/v1, Kind=Job default/my-cluster-backup-backup created successfully

5.3从备份初始化集群

MySQL 操作符提供了一种基于备份（快照）重新创建集群的方法。只需创建一个新的集群，并赋予其新名称，使其initBucketURL字段指向正确的备份即可。

要从备份初始化新集群，只需将 设置initBucketURL为要使用的备份。连接到存储提供商的凭据应在 字段中指定的密钥中设置，与备份部分中显示 initBucketSecretName的 相同 。这些字段可以指向同一个密钥。backupSecretName

apiVersion: mysql.presslabs.org/v1alpha1
kind: MysqlCluster
metadata:
  name: my-cluster
spec:
  secretName: the-secret

  initBucketURL: gs://bucket_name/path/to/backup.xbackup.gz
  initBucketSecretName: backup-secret

此配置为您提供了一个从指定备份初始化的新集群gs://bucket_name/path/to/backup.xbackup.gz。

六、定期备份

6.1 为 MySQL 集群设置定期备份

为 MySQL 集群配置一个自动定时备份任务，使集群能够按照指定的时间周期（如每天、每周）将数据备份到指定的 S3 存储桶中。要设置自动备份，需要配置backupSchedule字段，使用 crontab 格式。

apiVersion: mysql.presslabs.org/v1alpha1
kind: MysqlCluster
metadata:
  name: my-cluster
spec:
  replicas: 2
  backupSchedule: "0 0 0 * * *" # 每天0点备份一次
  secretName: my-secret
  backupSecretName: my-cluster-backup-secret   #指定secret名字
  backupURL: s3://mysql/   # 备份上传的目标 S3 存储桶
  backupRemoteDeletePolicy: retain|delete  #备份保留策略（retain 保留，delete 删除）

Crontab 接受 6 个参数，而不是传统的 5 个。额外的参数是秒字段。

在cron中每项工作的格式都是具有六个字段，这六个字段的意义为

秒	分钟	小时	日期	月份	周
0-59	0-59	0-23	1-31	1-12	0-7

以下是一些 crontab 示例及其预定义的调度程序：

示例	描述
15 0 0 1 1 *	每年运行一次，1 月 1 日凌晨0点 15 秒
0 0 0 1 * *	每月运行一次，每月1号0点0秒
0 0 0 * * 0	每周运行一次，周日0点0秒
0 0 0 * * *	每天运行一次，0点0秒
0 0 * * * *	每小时运行一次

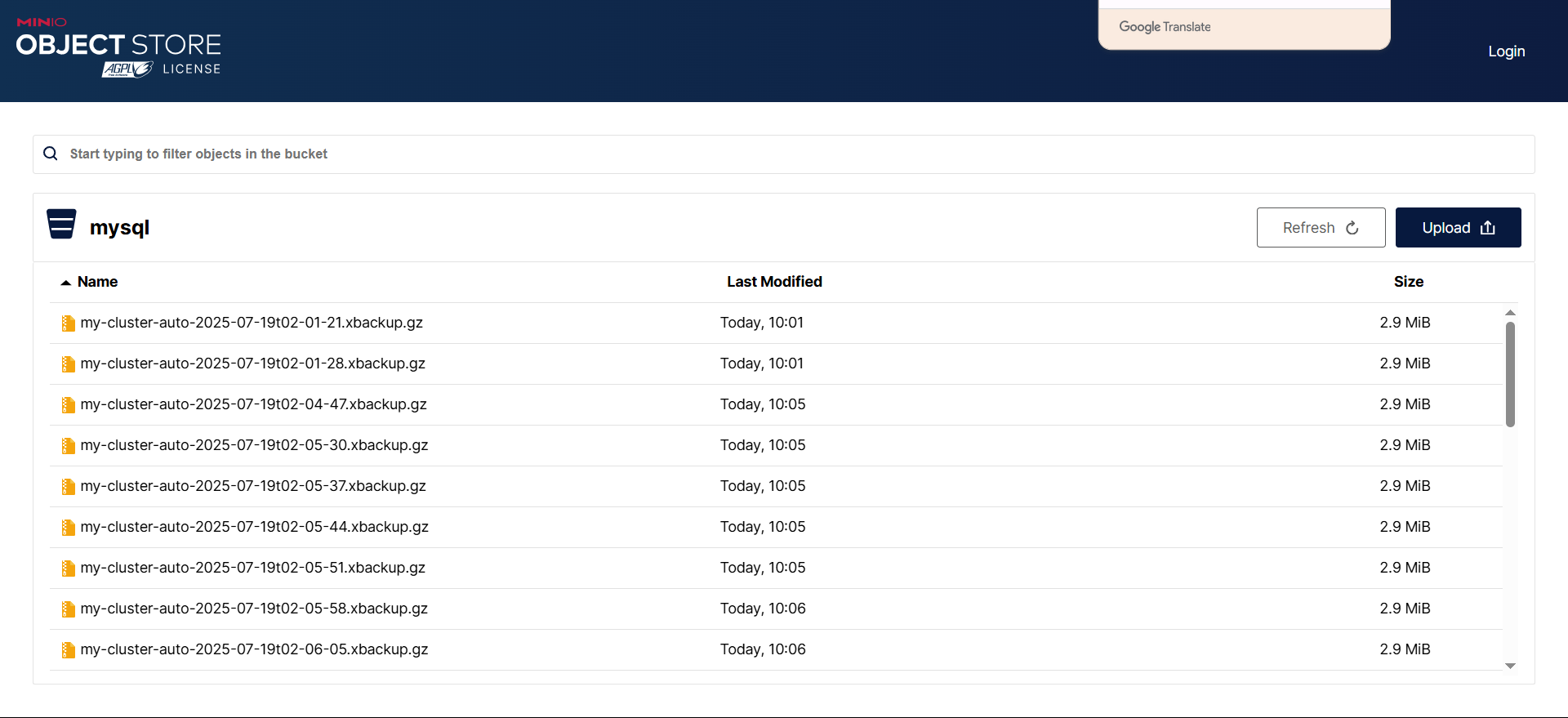

查看备份情况，mysql operator会动态的生成job去执行备份操作

root@k8s-master01:~/mysql# kubectl get pod
NAME                                               READY   STATUS      RESTARTS         AGE
my-cluster-auto-2025-07-19t02-01-21-backup-7lpqz   0/1     Completed   0                5m4s
my-cluster-auto-2025-07-19t02-01-28-backup-c9slr   0/1     Completed   0                4m57s
my-cluster-auto-2025-07-19t02-04-47-backup-rgpqk   0/1     Completed   0                98s
my-cluster-auto-2025-07-19t02-05-30-backup-fd7kj   0/1     Completed   0                55s
my-cluster-auto-2025-07-19t02-05-37-backup-xvl6x   0/1     Completed   0                48s
my-cluster-auto-2025-07-19t02-05-44-backup-2hfd2   0/1     Completed   0                41s
my-cluster-auto-2025-07-19t02-05-51-backup-hknqw   0/1     Completed   0                34s
my-cluster-auto-2025-07-19t02-05-58-backup-tm5vv   0/1     Completed   0                27s
my-cluster-auto-2025-07-19t02-06-05-backup-98sl8   0/1     Completed   0                20s
my-cluster-auto-2025-07-19t02-06-12-backup-5hsjc   0/1     Completed   0                13s
my-cluster-auto-2025-07-19t02-06-19-backup-m7hnw   0/1     Completed   0                6s
my-cluster-backup-backup-g82sw                     0/1     Completed   0                9m18s
my-cluster-mysql-0                                 4/4     Running     2 (18m ago)      19m
my-cluster-mysql-1                                 4/4     Running     0                18m
nfs-client-provisioner-67fbfc5d9c-95n6k            1/1     Running     34 (4m44s ago)   2d22h

在Minio中查看备份详情

6.2 禁用 MySQL 集群的定期备份

配置backupSchedule: ""为即可

apiVersion: mysql.presslabs.org/v1alpha1
kind: MysqlCluster
metadata:
  name: my-cluster
spec:
  secretName: my-secret
  backupSchedule: ""  # 设置为空字符串将禁用重复备份
  backupSecretName: my-cluster-backup-secret
  backupURL: s3://mysql/
  backupRemoteDeletePolicy: retain|delete
