水利工程作为国家基础设施关键组成部分，智慧大坝建设依托物联网、大数据、5G 与数字孪生技术，实现工程全域感知、智能管控。本文基于图扑软件 HT 引擎，从技术实现层面解析水墨国风智慧大坝 3D 可视化系统的架构设计、功能实现与技术要点，为水利工程 Web 端轻量化可视化落地提供技术方案。

系统采用 B/S 架构，以 HT 引擎为核心渲染层，通过标准化接口对接物联网监测设备、视频系统、GIS 平台与业务数据库，支持多终端跨屏访问，整体技术链路分为四层，具体如下：

1. 数据层：通过 WebSocket/HTTP 协议对接渗流、变形、水情、视频等监测数据源，实现实时数据拉取与推送，为整个系统提供数据支撑。
2. 渲染层：HT 引擎基于 WebGL/Canvas 完成 2D/3D 场景绘制、模型加载、交互控制与数据绑定，是实现水墨国风可视化效果与场景呈现的核心环节。
3. 应用层：通过 JavaScript 脚本调用 HT API，实现数据动态刷新、场景交互、视角切换、告警联动等核心应用功能，衔接渲染层与终端层。
4. 终端层：支持 PC、平板、手机浏览器访问，兼容 VR / 触控终端扩展操控，满足不同场景下的使用需求，实现多终端跨屏适配。

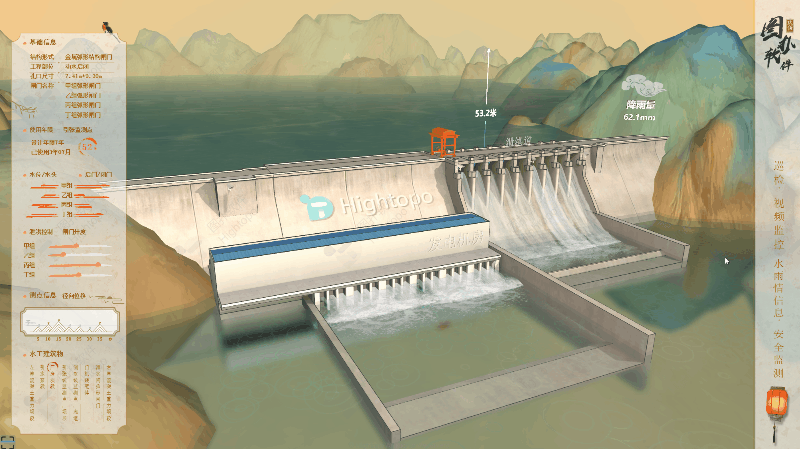

轻量化 3D 建模与场景加载

围绕大坝全场景可视化呈现，结合水墨国风风格，实现轻量化建模与高效加载，具体流程如下：

• 建模流程：依托大坝设计图纸，在第三方建模软件完成主体、厂房、船闸、发电机组、泄水闸门等核心构件的模型构建，后续执行模型减面、拓扑优化、贴图压缩等轻量化处理，最终导出适配 HT 引擎的格式（OBJ、FBX、glTF/GLB），降低模型体积。
• 模型导入：在 HT 场景中加载轻量化模型并绑定空间坐标，结合引擎强大的渲染能力，确保模型在 Web 端流畅加载，避免出现卡顿、延迟等问题。
• 国风渲染：通过 HT 引擎的材质配置功能，调试出水墨质感纹理，将传统水墨美学与大坝 3D 模型结合，实现水墨国风场景的可视化呈现。

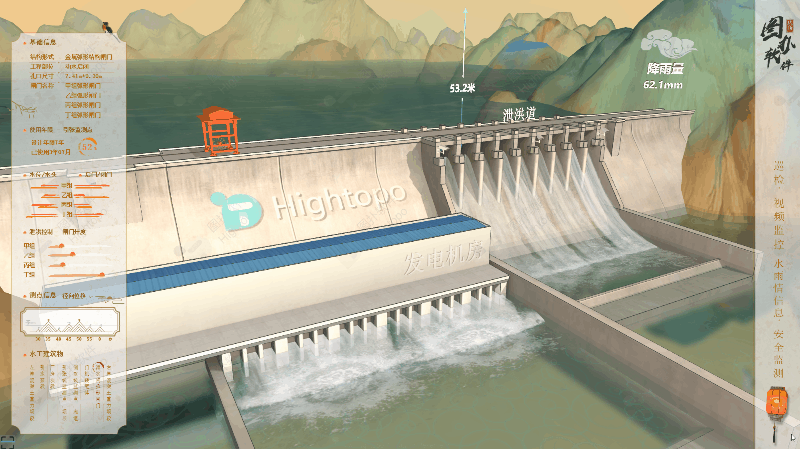

360° 全景漫游与虚拟巡检

依托 HT 三维引擎的交互能力，实现大坝全域虚拟巡检，提升巡检效率与覆盖面：

• 引擎能力：HT 三维引擎支持相机自由控制，可预设飞行路径与固定视角，以虚拟飞鸟为巡检载体，模拟真实巡检场景。
• 交互实现：通过 JavaScript 脚本绑定相机控制 API，实现全景旋转、缩放、平移等操作，支持自动巡检与手动操控切换，可完成大坝全域无死角虚拟巡查，替代部分人工巡检工作。

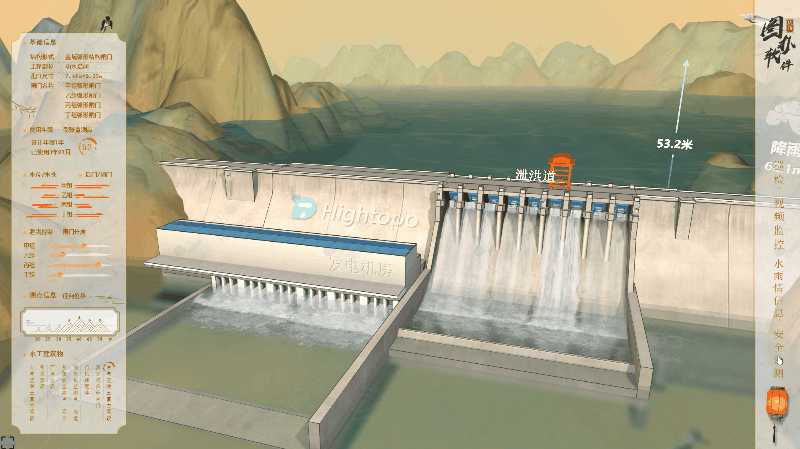

安全监测数据可视化

打通监测设备与可视化界面的数据链路，实现大坝安全监测数据的实时呈现与异常告警：

• 数据对接：通过 WebSocket 建立长连接，实时获取位移计、渗压计、应力计等监测设备采集的标量与矢量数据，确保数据传输的实时性。
• 数据绑定：通过 JS 脚本获取 HT 面板 API，将监测数据映射至可视化界面，清晰区分变形、应力、渗流量等核心监测指标，实现数据与场景的联动。
• 阈值告警：依据水工规范配置安全系数与预警阈值，当监测数据超限时，通过 HT 接口触发颜色变化、状态闪烁等可视化告警，及时提醒运维人员处理。

视频监控深度集成

实现视频监控与 3D 场景的深度融合，实现空间位置与视频画面的统一联动：

• 资源对接：基于 HTML5 多媒体特性，通过 HTTP 接口接入视频流，在 HT 3D 场景中标注摄像头实际点位，并绑定对应视频源，明确摄像头覆盖范围。

交互调取：通过场景点击交互触发视频播放，在 3D 界面内弹窗显示实时视频，实现“点击场景点位、查看对应视频”的联动效果，提升监控的直观性。

水情监测与 GIS 融合

整合水情数据与 GIS 资源，实现水情监测的可视化与空间化呈现：

• 数据整合：对接水雨情测报系统，获取流量、流速、降雨、水质等核心参数，经分析模型处理后推送至前端可视化界面，为水情研判提供数据支撑。
• GIS 叠加：HT 引擎提供 GIS 数据接入接口，可叠加倾斜摄影、矢量地形、三维模型等多源数据，实现空间位置与属性数据的一体化展示，清晰呈现大坝周边地理环境与水情分布。
• 异常预警：当水情参数超标时，通过 HT 可视化能力实现对应点位高亮、弹窗提示等预警效果，提升应急响应效率，防范水情风险。

场景交互控制实现

优化场景交互体验，实现大坝核心设备的可视化控制与视角快速切换：

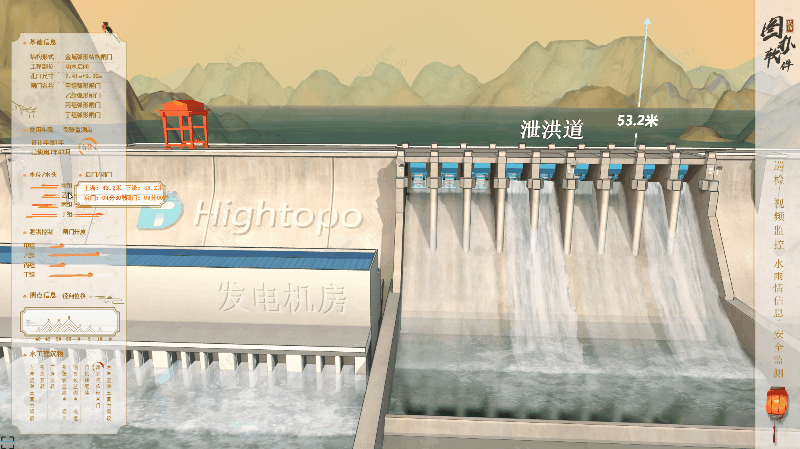

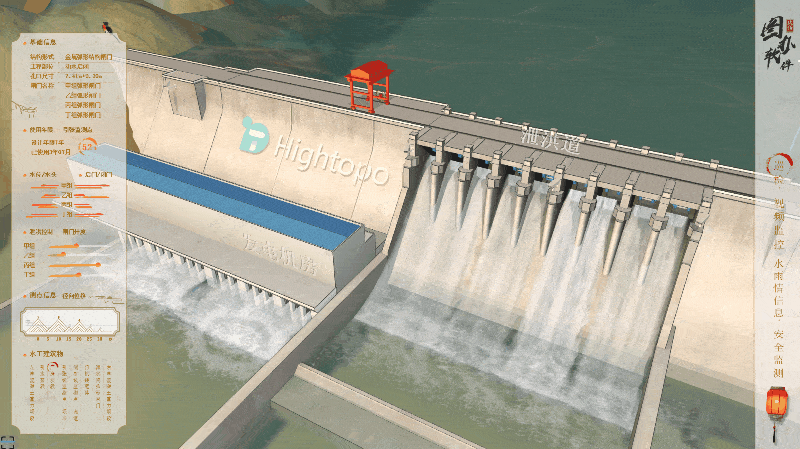

• 闸门控制：左侧截洪控制面板绑定 HT 交互事件，通过拖动滑块调用 API 输出开度参数，同步驱动 3D 场景中水流流速的动态变化，模拟闸门调节效果。

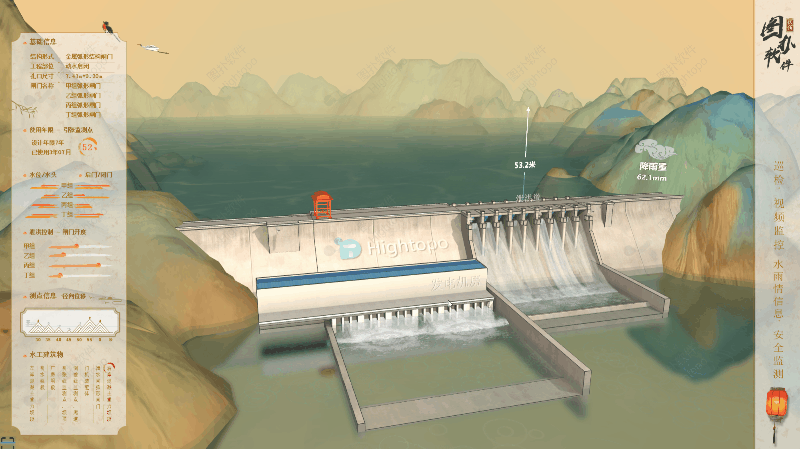

• 视角切换：点击水工建筑物模型，触发 HT 视角切换 API，快速定位至设备特写视角，方便运维人员查看设备细节状态。

关键技术优化

针对 Web 端轻量化可视化落地的核心痛点，结合 HT 引擎特性，进行三项关键技术优化，保障系统稳定运行：

1. BIM 模型轻量化转换：HT 提供 BIM 转 HT 图元工具，对大体积 BIM 模型执行几何简化、数据压缩处理，有效降低浏览器渲染负载，确保复杂模型在 Web 端流畅运行，解决传统 BIM 模型 Web 端加载卡顿的问题。
2. 多终端适配：引擎内置多端自适应布局策略，可根据不同终端屏幕尺寸与设备类型自动适配界面布局，无需额外开发，在普通设备浏览器上即可实现一致的展示效果与稳定交互。
3. 实时数据低延迟更新：采用 WebSocket 全双工通信模式，减少 HTTP 轮询带来的资源开销，结合 HT 数据绑定机制，实现监测数据毫秒级面板刷新与场景联动，保障数据呈现的实时性。

技术价值总结

基于 HT 引擎的智慧大坝 3D 可视化系统，以 WebGL/Canvas 轻量化渲染、标准化数据对接、低门槛跨端访问为核心优势，助力水利工程数字孪生落地。系统成功打通物理设备与数字场景的数据链路，将安全监测、水情管理、视频监控、设备控制等核心功能集中于统一 Web 界面，为大坝运维提供直观、高效、实时的技术支撑，可广泛适配水利、能源、电力等工业互联网可视化场景，具有较高的工程应用价值。
