一、实验背景​

1.1 实验目的​

本次实验旨在熟悉助睿零代码数据集成平台（ETL平台）的核心功能和操作方法，具体包括：​

掌握新建转换、添加组件、执行转换等基本操作流程​

熟悉表输入、记录集连接、字段选择、过滤记录、Excel输出等常用组件的配置方法​

理解多表关联、数据过滤与分流处理的ETL设计思路​

通过本次实验，学生能够独立使用助睿平台完成常见的数据加工任务，为后续更复杂的数据处理场景打下基础。​

1.2 实验环境​

零代码在线实验平台：本次实验使用助睿数智（Uniplore）作为一站式数据科学平台。该平台覆盖从数据接入、ETL处理、机器学习建模到可视化展示的全链路零代码功能，适用于数据分析教学与企业数据加工场景。产品官网为 https://www.uniplore.com/ ，本次实验的访问地址为 https://lab.guilian.cn/ 。​

数据库：MySQL（含订单数据和产品信息表）​

数据准备：订单表（business_anaylsis.order_detail）、产品表（business_anaylsis.product）​

1.3 业务场景​

在企业经营分析中，经常需要将多张表关联起来计算利润，并按利润正负对订单进行分类存储。本实验以订单利润分流为例，通过零代码拖拽方式完成这一数据处理任务。​

1.4 数据加工流程​

订单明细表与产品信息表进行左外连接，移除重复字段，按利润是否大于等于零进行分流，最后分别输出盈利订单和亏损订单到两个Excel文件。

二、实验步骤​

2.1 登录实验平台​

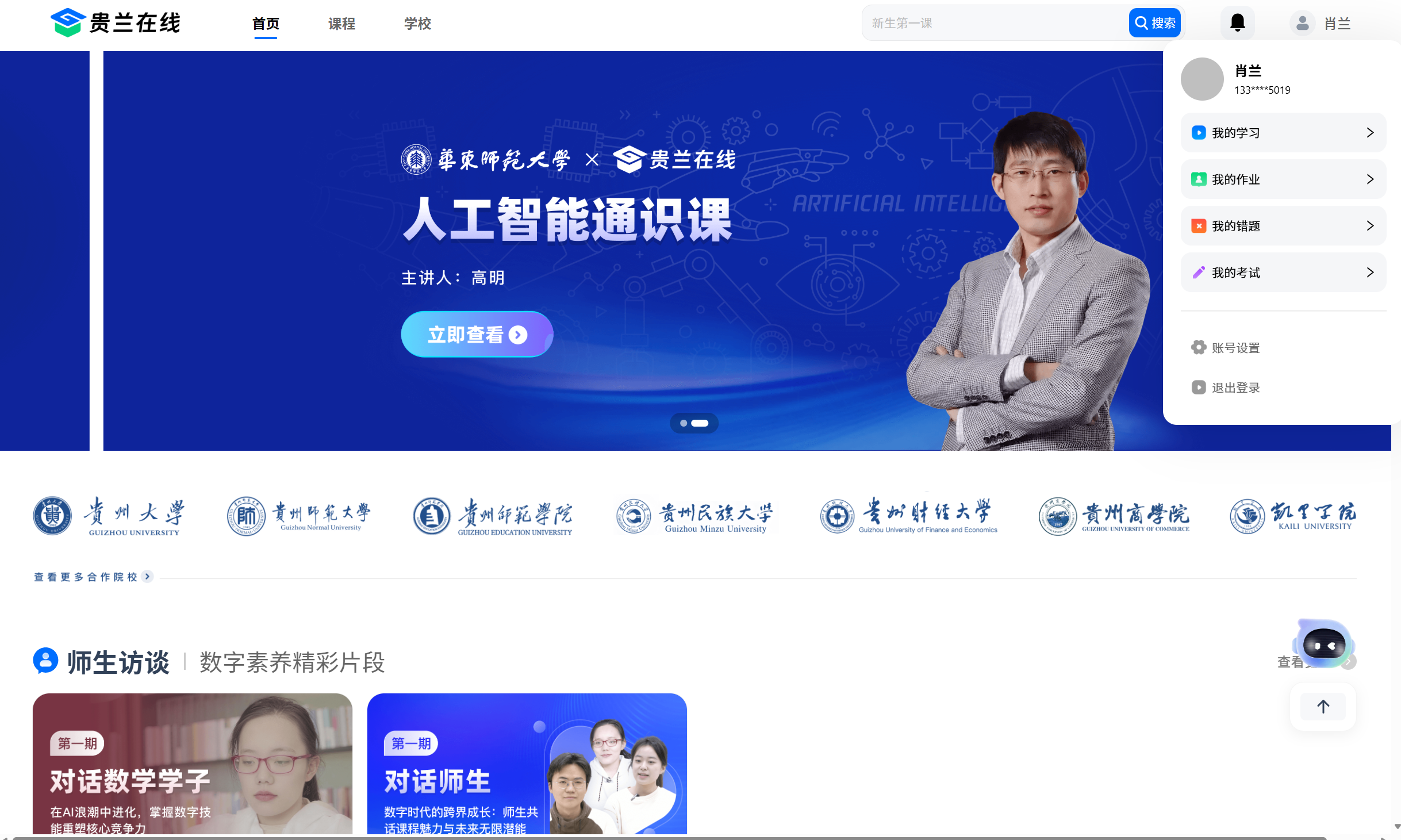

在贵兰在线登陆后点击我的学习：

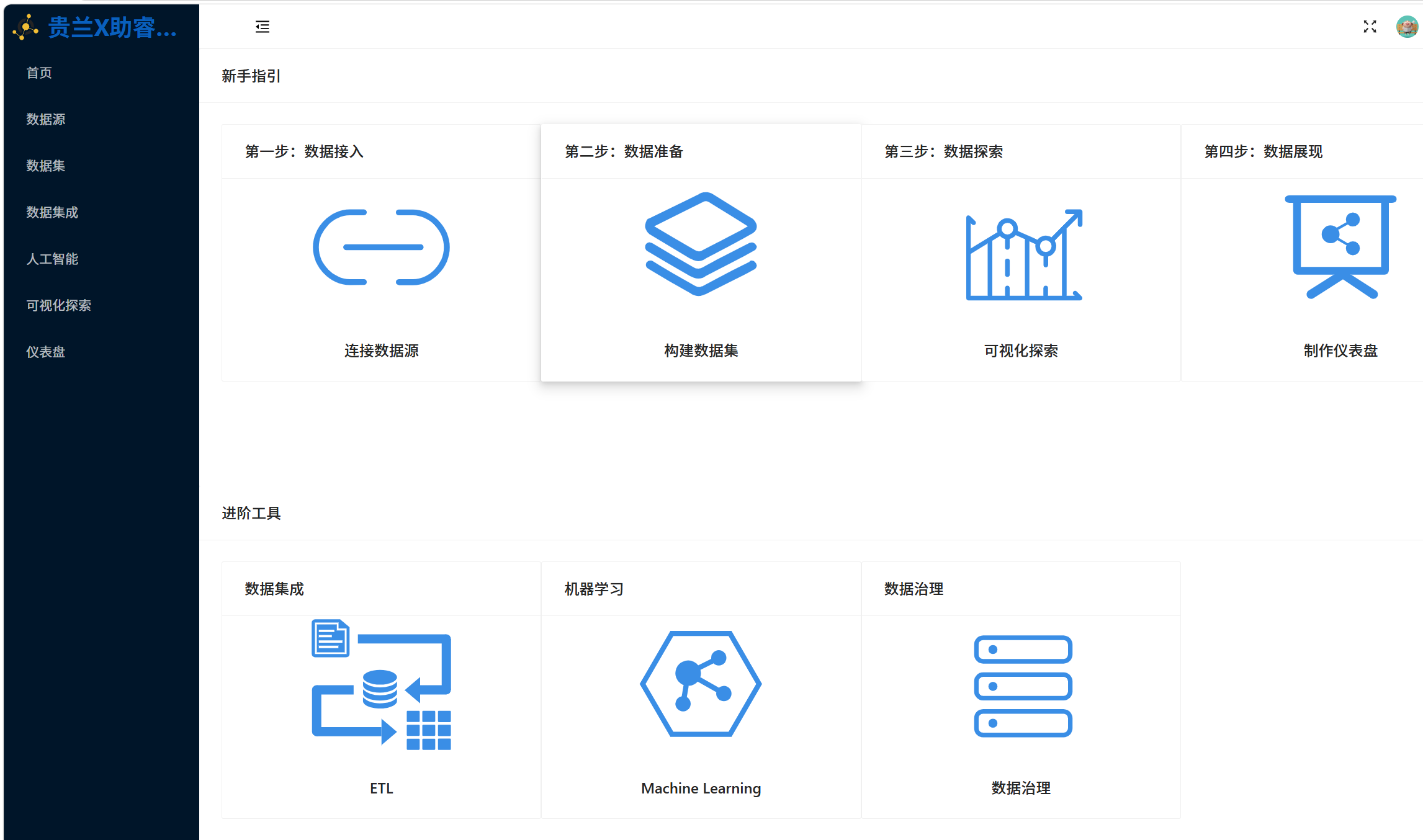

再点击左侧实训平台，进入实验平台首页

2.2 基本概念了解​

是什么？
助睿一站式大数据平台中的数据集成平台，通过可视化方式做数据ETL（抽取、转换、加载）。​

概念​	说明​
Pipeline（转换）​	面向数据流，处理数据的一个功能单元，由多个Transform组成​
Workflow（作业）​	面向任务，完成一件完整的事，由多个Action组成，必须包含开始项​
Transform（步骤）​	转换内的最小单元，如"Excel输入"、"字段选择"，每个步骤独立线程运行​
Action（任务项）​	作业的执行单位，如"启动"、"发送邮件"​
Hops（节点连接）​	数据传输通道，连接步骤或任务项

2.3 团队管理​

在该环节，每个小组的组长可以创建该小组的团队方便团队实验作业的管理​

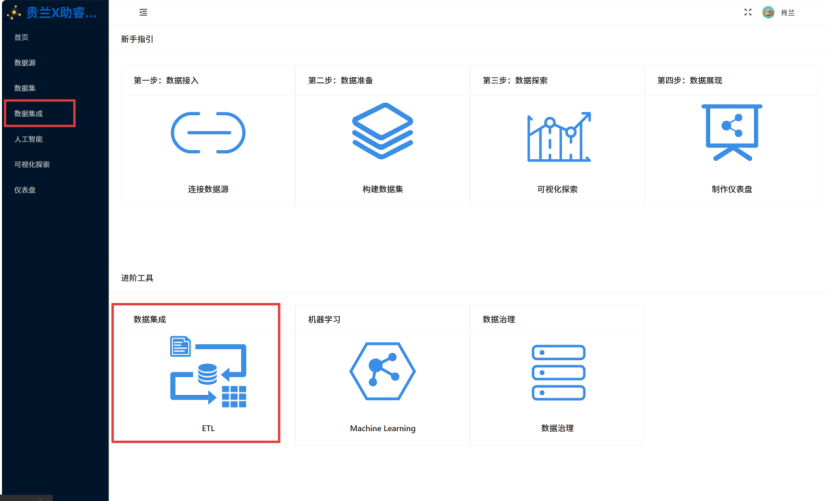

进入实验平台后，选择数据集成/ETL，进入数据集成页面

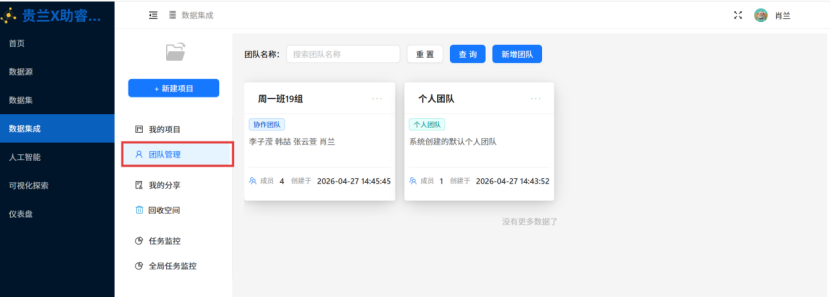

点击“团队管理”菜单，查看是否被邀请进入团队

2.4 创建实验项目​

平台提供默认项目，可以使用默认项目进行实验，但为了方便管理，可以为课程创建专属项目。​

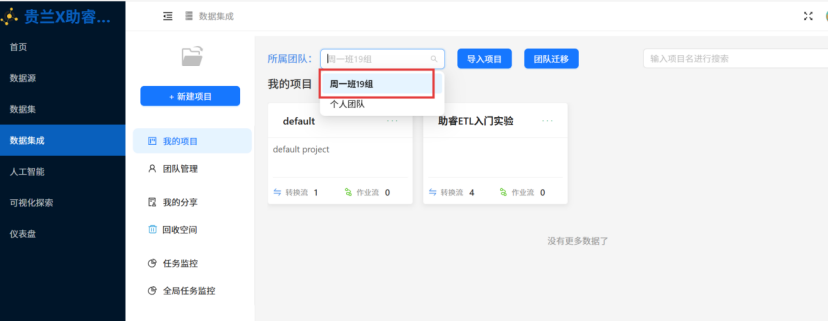

选择创建的项目所属团队为“周一班19组”（也可以是个人）

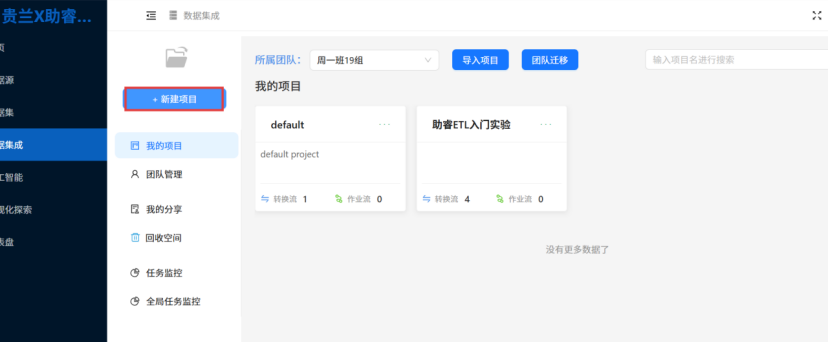

点击“新建项目”

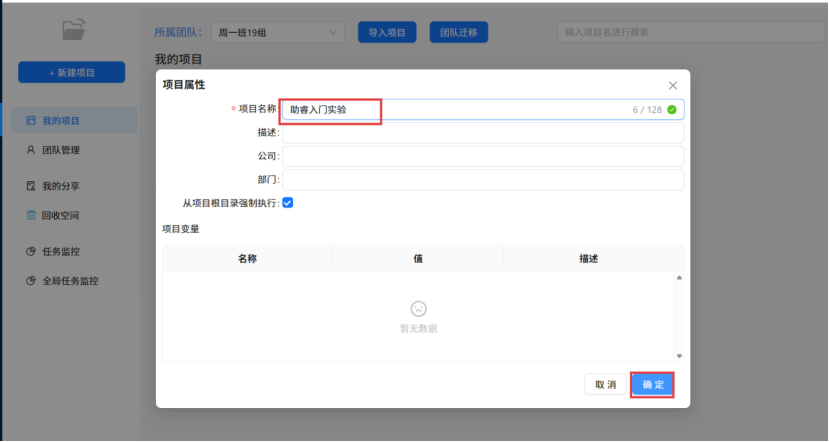

输入项目名称后点击“确定”

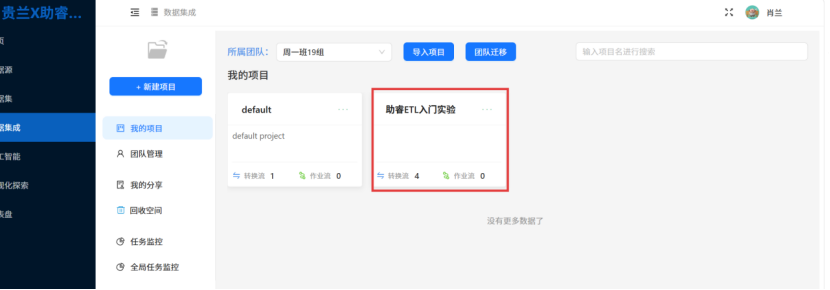

创建成功后即可在数据集成页面看到新创建的项目

2.5 同步数据源​

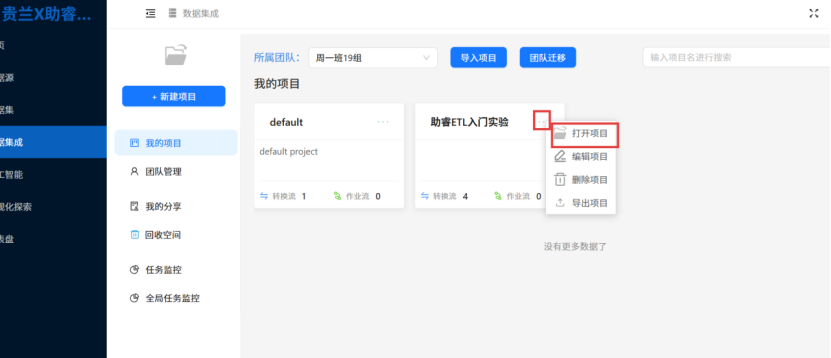

项目创建成功后点击该项目右上角“...”，点击“打开项目”

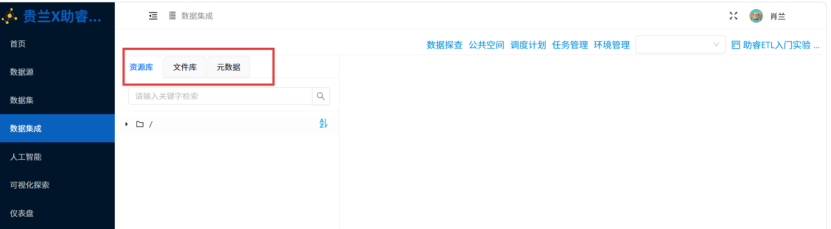

在项目页面，可以看到左侧有3个菜单：资源库、文件、元数据​

资源库用于对工作流的管理，包括新建、删除、修改、查看工作流的信息；导出导入工作空间；调度管理等操作​

文件库用于保存工作流中需要用到的文件和工作流产生的文件​

元数据管理是数据集成的重要基石，可以为工作流定义“运行配置”、“数据库”、“flink集群”等配置​

本次实验主要用到资源库和文件库

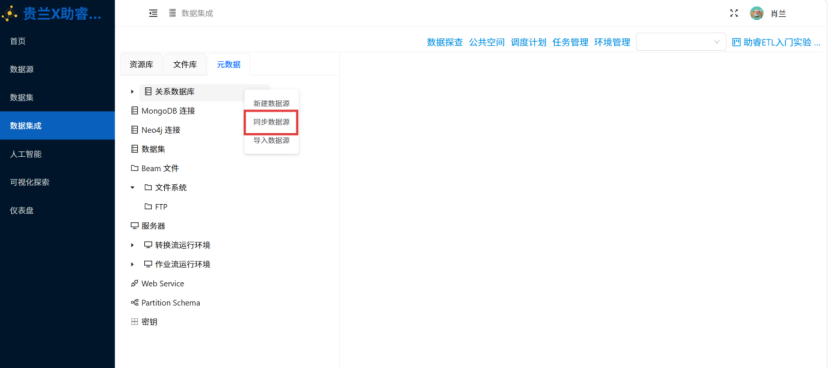

首先获取本次的实验数据集：点击“元数据”，右键根“关系数据库”，点击“同步数据源”

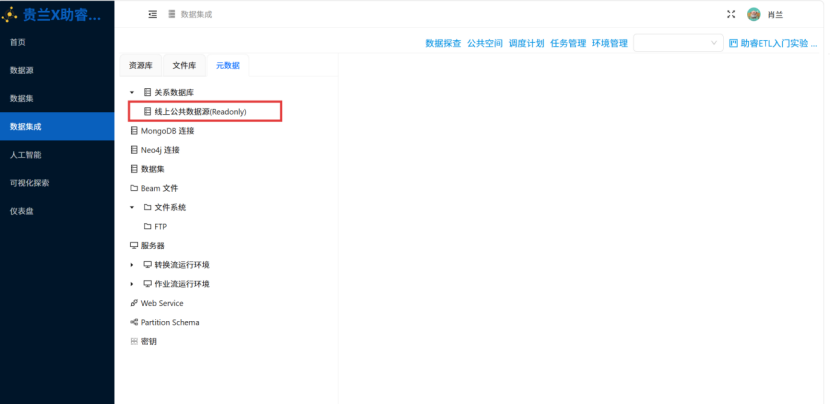

切换“文件库”菜单再切换回到元数据，可以看到成功同步的数据库“线上公共数据源(Readonly)”

2.6 新建转换流​

本次实验将创建“订单利润分流处理”转换流，实现订单数据与产品信息的关联，并根据利润正负将数据分流为盈利订单和亏损订单，分别输出到两个Excel文件。​

整体逻辑：订单明细表 → 左外连接产品信息表 → 移除重复ID字段 → 按利润≥0分流 → 盈利订单/亏损订单分别输出​

各组件作用：​

组件​	作用​
表输入（订单/产品）​	读取原始数据​
记录集连接​	按产品ID关联两表​
字段选择​	移除重复的ID字段​
过滤记录​	根据利润正负分流​
Excel输出​	分别输出盈利/亏损订单​

新建转换流具体操作如下：​

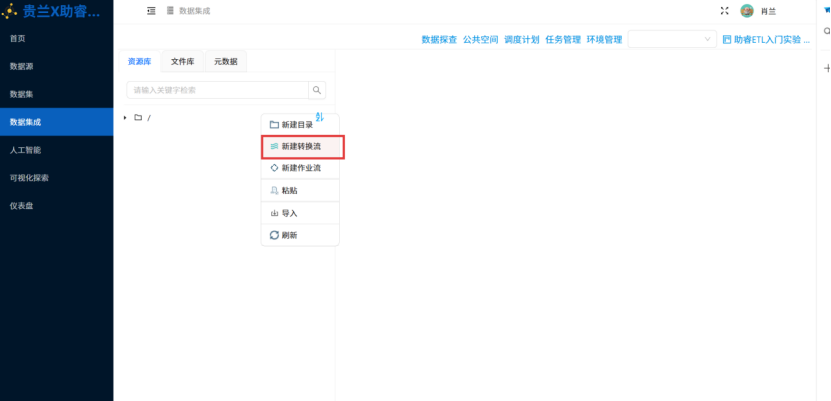

切换到资源库，同样右键根目录，点击“新建转换流”

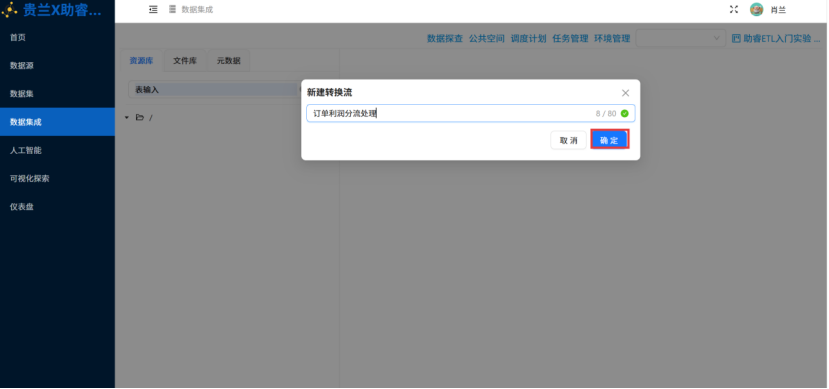

输入转换流名字“订单利润分流处理”，点击“确定”

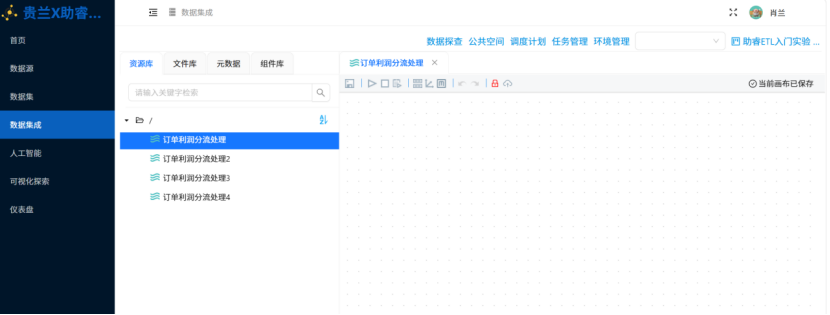

创建成功后进入转换流设计页面

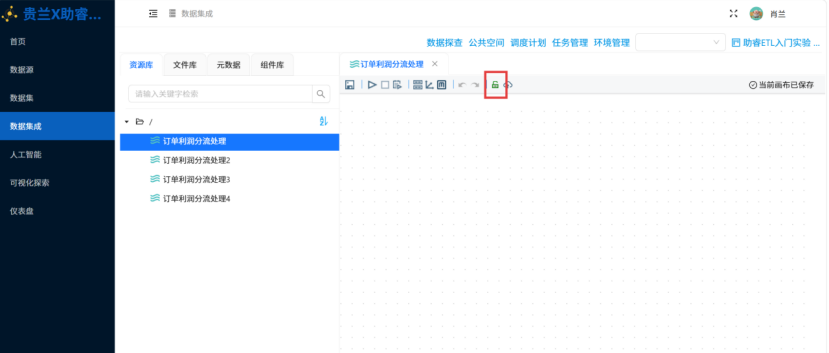

转换流设计页面每次打开都是锁定状态，需要解锁后才可编辑转换流，点击🔒图标进行解锁

2.7 添加组件​

在建立转换任务后，可添加相应操作组件到转换任务中。​

下面以订单数据（business_anaylsis.order_detail）和产品信息数据（business_anaylsis.product）生成盈利订单数据和亏损订单数据为例来构建转换任务，按如下顺序向转换中添加组件：​

（1）添加表输入组件​

本次实验需要将两类数据进行合并计算，所以需要添加2个表输入组件，读取2个不同表的数据。​

点击“组件库”，由于组件库的组件数量较多，可以通过关键字搜索快速获取​

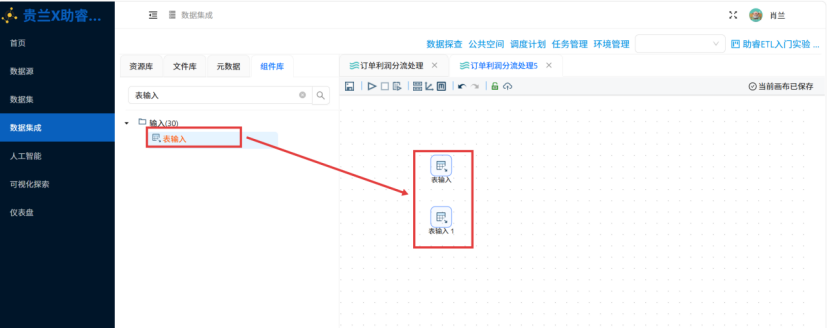

在搜索输入框中输入“表输入”，即可查询到“表输入”组件，将表输入组件拖拽两次至画布中，拖拽2个表输入组件至画布中

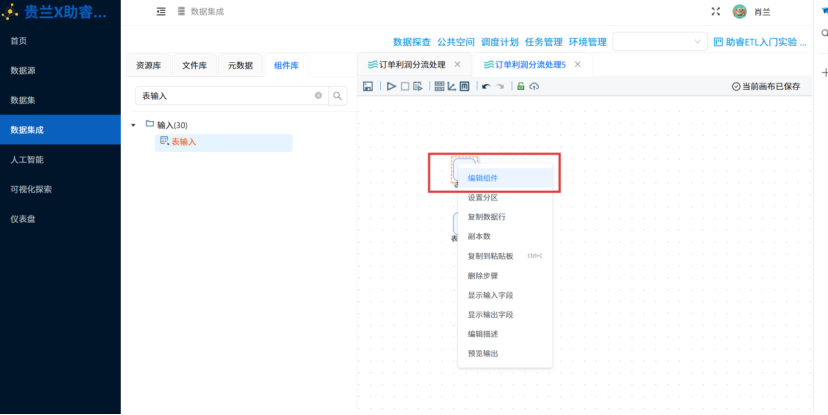

右键表输入组件，点击“编辑组件”

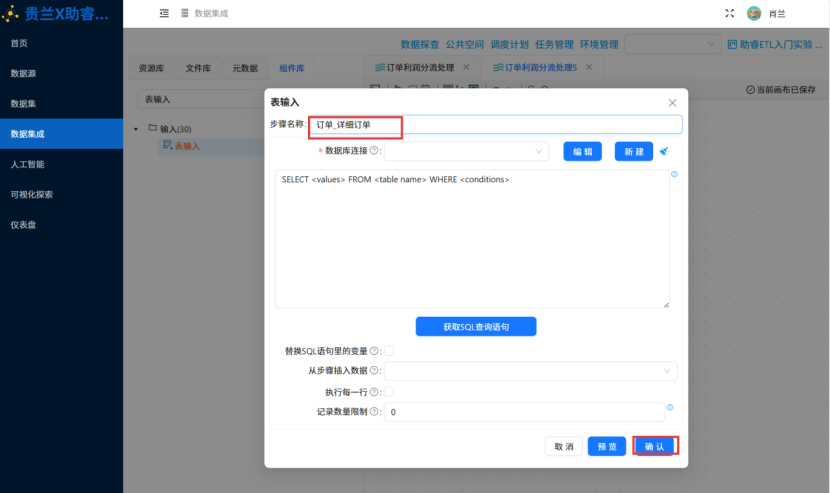

修改步骤名称中为订单_详细订单，点击“确认”，此时画布中的对应表输入组件被命名为“订单_详细订单”

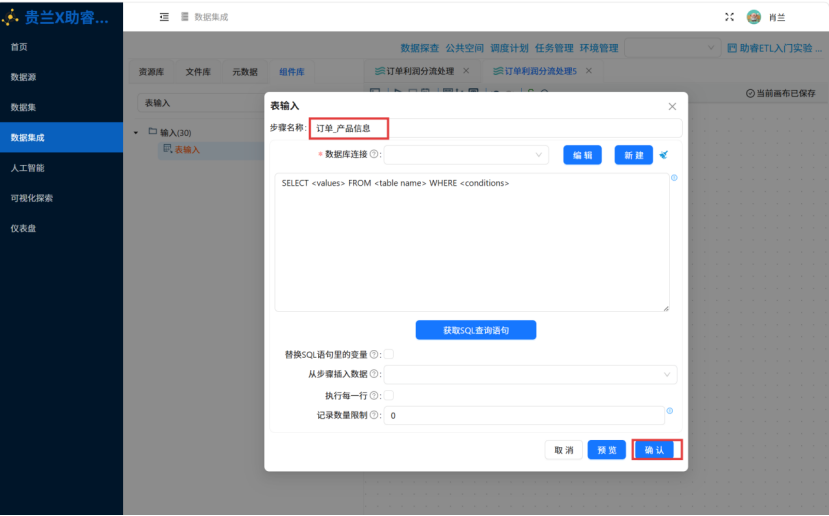

另一表输入组件修改为订单_产品信息

（2）添加记录集连接组件​

使用表输入组件读取数据后，需要通过记录集连接组件将表输入组件的数据进行关联。​

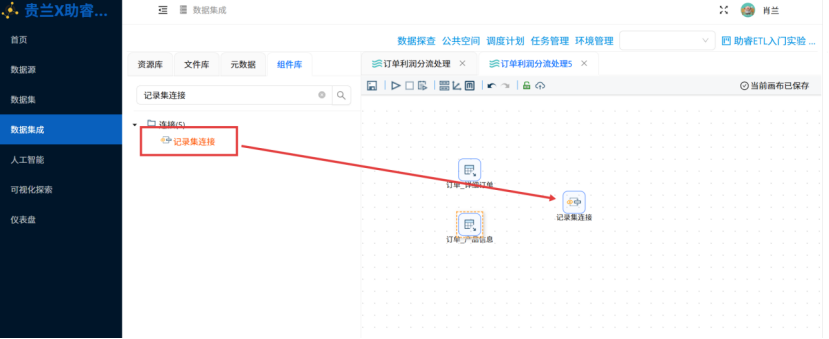

在搜索输入框中输入“记录集连接”，将记录集连接组件拖拽至画布中

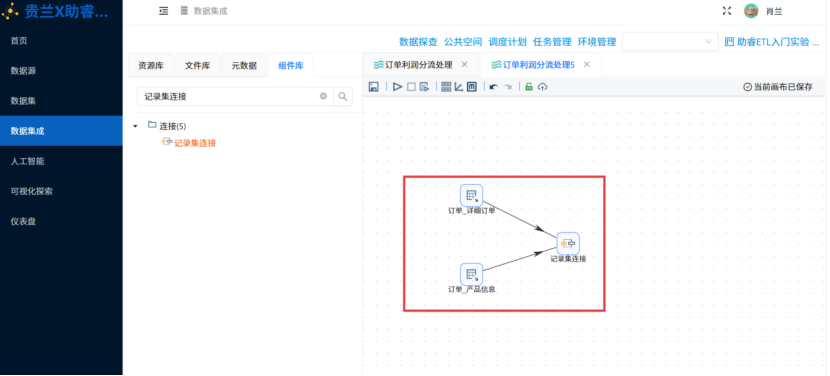

创建两个表输入组件到记录集连接组件的连接线，如下图：​

在建立连接线时，会出现“排序需要”的提示。这是由于记录集连接组件是按接收数据的顺序进行记录关联的，如果接收的数据是无序的，可能会造成记录连接结果出错。

（3）添加字段选择组件​

两个表数据进行连接后，会出现重复的字段“产品ID”。我们可以通过“字段选择”组件移除这个多余字段。​

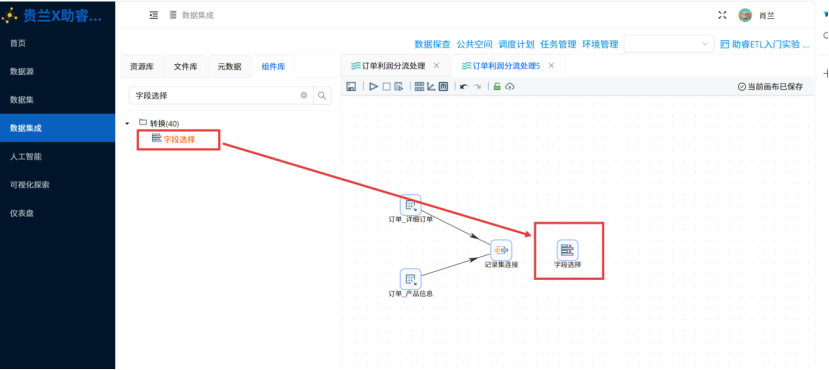

在搜索输入框中输入“字段选择”，将字段选择组件拖拽至画布中

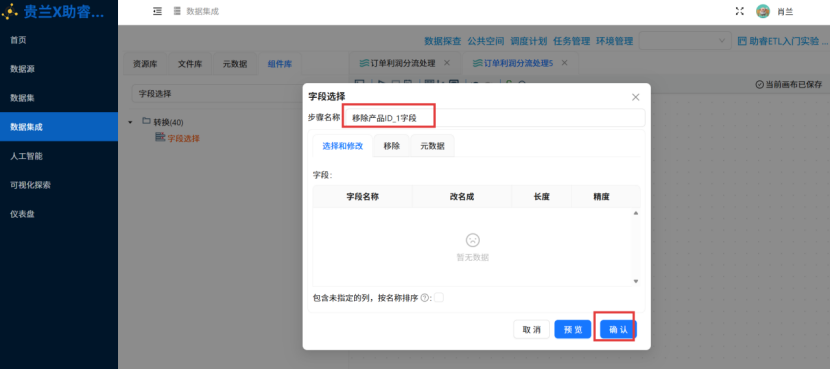

将字段选择组件名字修改为“移除产品ID_1字段”

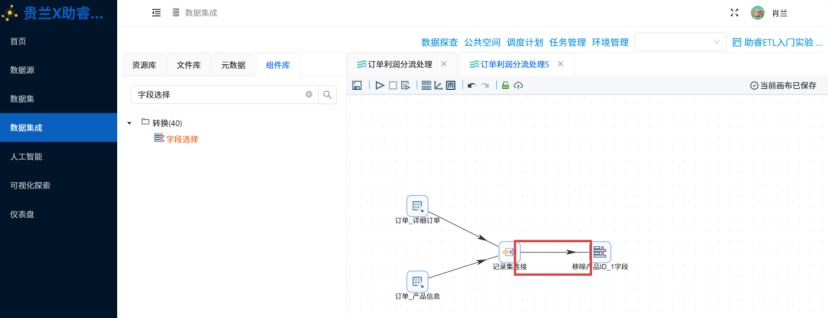

创建记录集连接组件到字段选择组件的连接线，如下图：

（4）添加过滤记录组件​

本次实验是根据订单的利润情况对订单进行分流。使用“过滤记录”组件可以根据记录中某个字段的值进行记录分流。​

在搜索输入框中输入“过滤记录”，将过滤记录组件拖拽至画布中

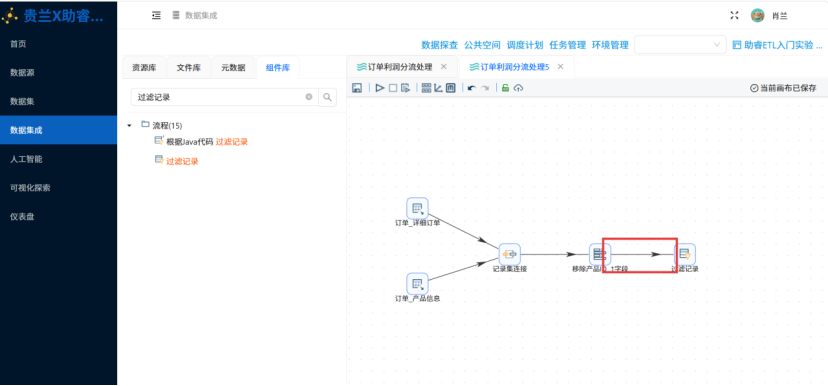

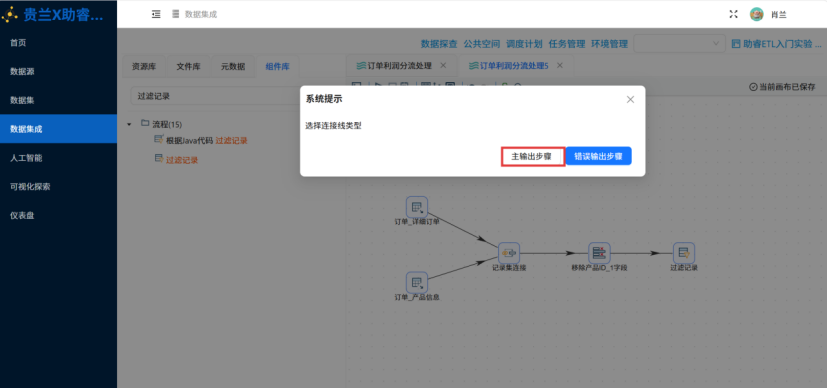

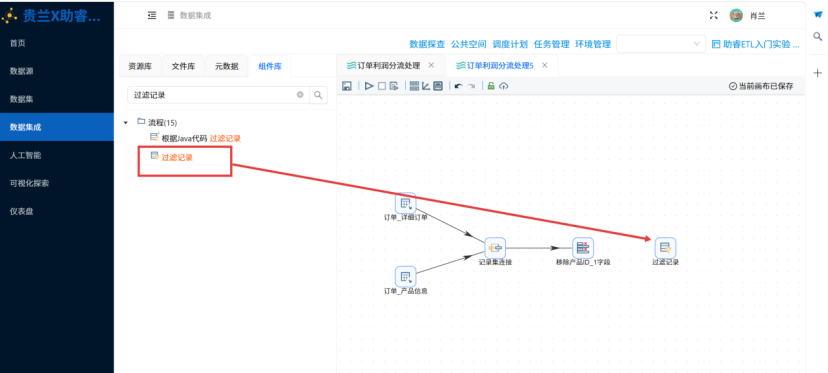

创建字段选择组件到过滤记录组件的连接线，如下图：

在选择连接线的弹窗中点击“主输出步骤”。由于在进行字段选择操作时，可能有记录不满足要求，导致记录被标记为错误。主输出步骤表示满足要求的记录通过该连接线传输数据。

（5）添加 excel 输出组件​

记录经过“过滤记录”组件后会被分成2个记录流。我们可以根据业务需求将2个记录流输出到指定位置（文件、数据库表）。在本次实验中，我们选择将记录输出到 Excel 文件中。​

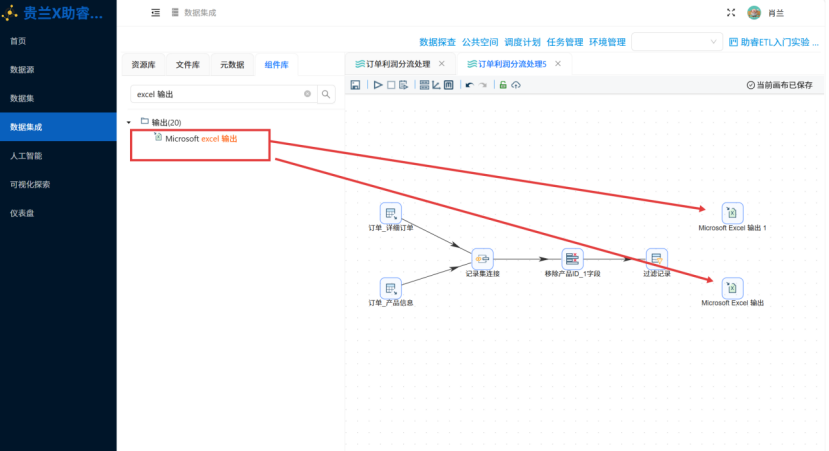

在搜索输入框中输入“excel 输出”，将2个表输出组件拖拽至画布中

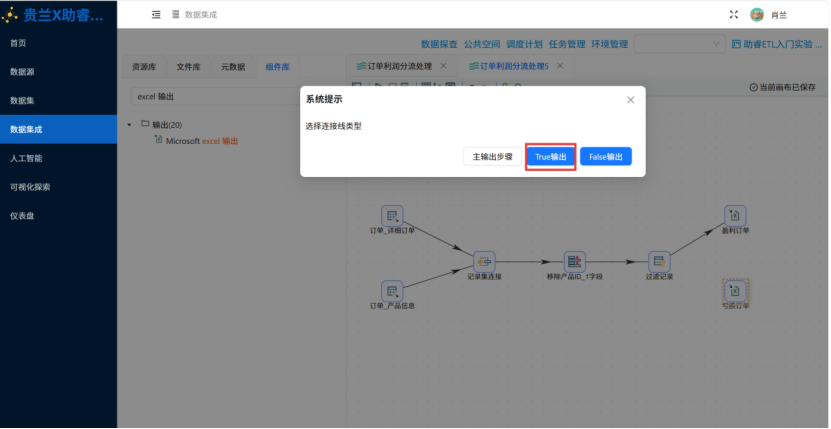

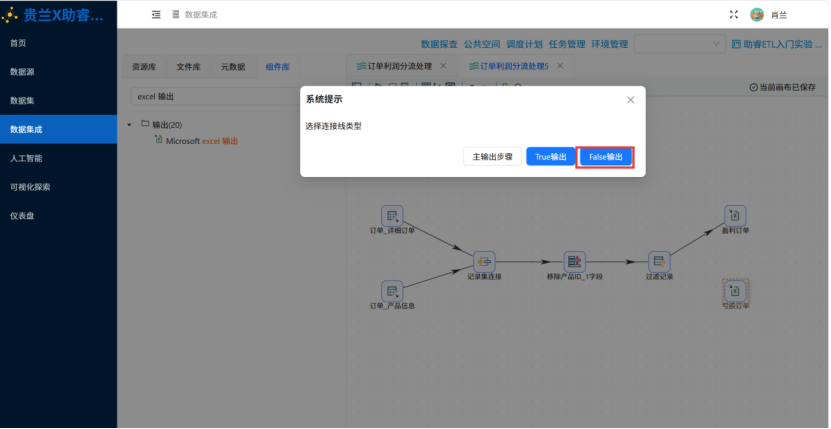

2个excel 输出组件分别命名为“盈利订单”和“亏损订单”，并创建过滤记录组件到两个excel 输出组件的连接线，在选择连接线类型的弹窗中分别选择“True输出”和“False输出”​

“True输出”表示满足过滤条件的记录输出。​

“False输出”表示不满足过滤条件的记录输出。

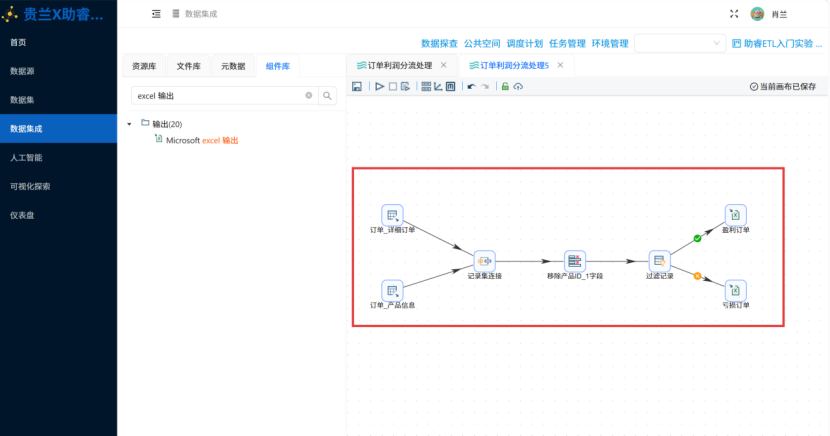

至此，一个完整的转换任务流程构建完毕，如下图所示：

2.8 配置组件信息​

组件添加完成后需要对其进行相应配置。​

2.8.1 表输入组件配置​

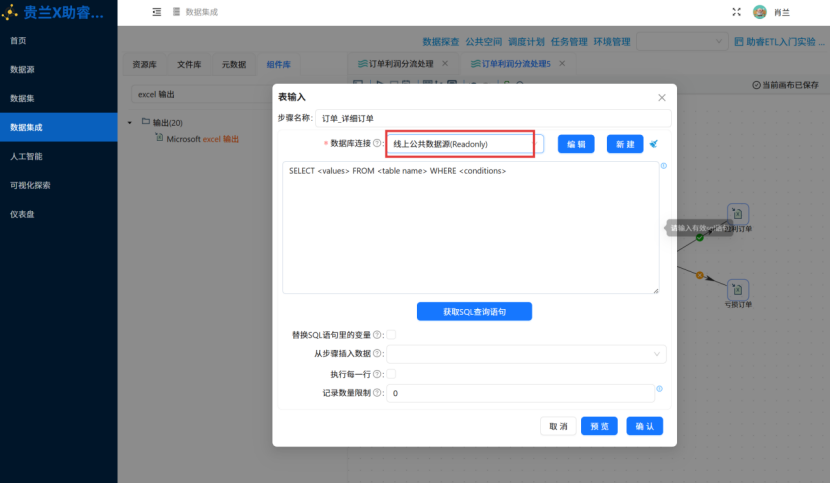

双击订单_详细订单表输入组件，弹出组件配置页面。在数据库连接下拉框中选择已同步的“线上公共数据源(Readonly)”如下图所示：

点击“获取SQL查询语句”，自动生成SQL查询语句。

点开“线上公共数据源(Readonly)”-“表”目录

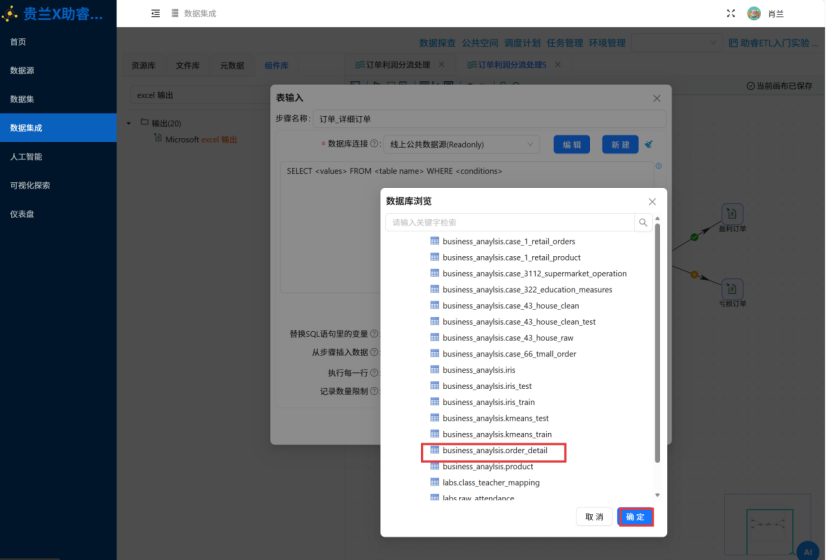

下滑找到“business_anaylsis.order_detail”并点击它，再点击“确定”

在系统提示弹窗中点击“确认”

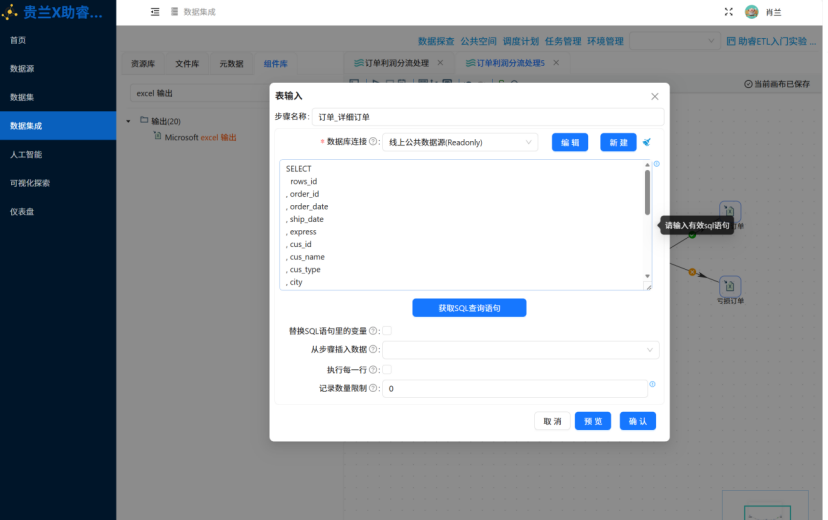

系统自动填写了完整的SQL查询语句，点击“确认”。当自动生成的SQL语句无法满足业务需求时，也可以通过在文本框输入自定义SQL语句。表输入组件的其他配置参数保持默认即可，

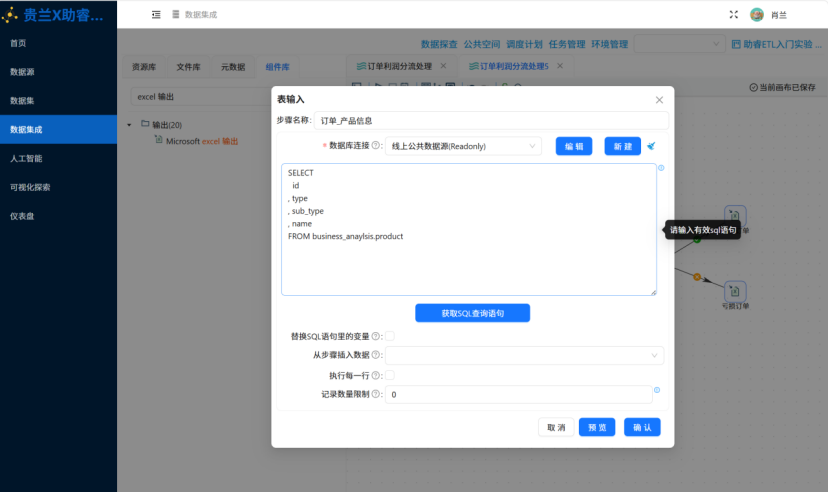

另一个订单_产品信息表输入也参考上述配置，获取“business_anaylsis.product”

的SQL查询语句

2.8.2 记录集连接组件配置​

双击记录集连接组件，在下拉列表中选择需要连接的数据来源​

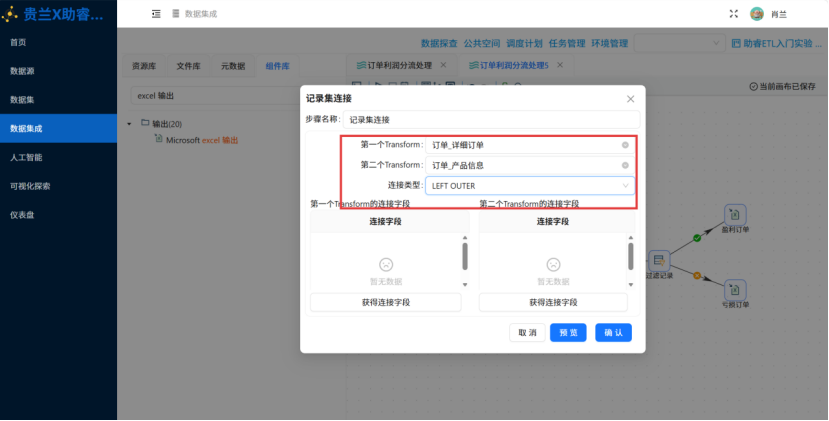

第一个Transform选择订单_详细订单，第二个Transform选择订单_产品信息，连接类型选择LEFT OUTER

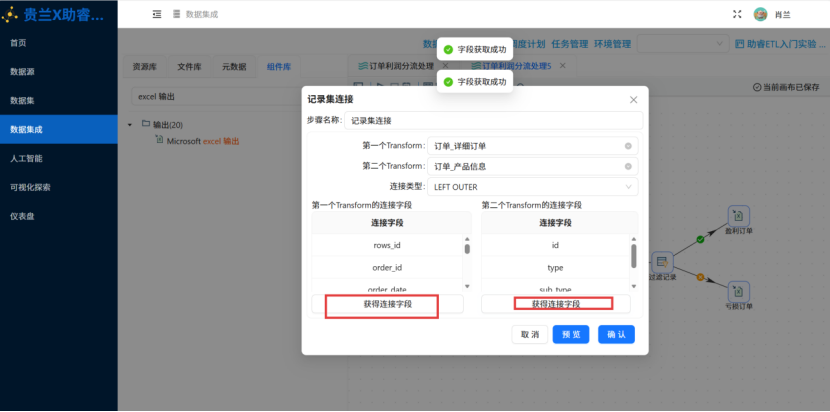

点击第一个Transform的连接字段中的“获得连接字段”按钮，即可获取表输入组件在订单_详细订单的查询到的字段。同样的，获取第二个Transform的连接字段

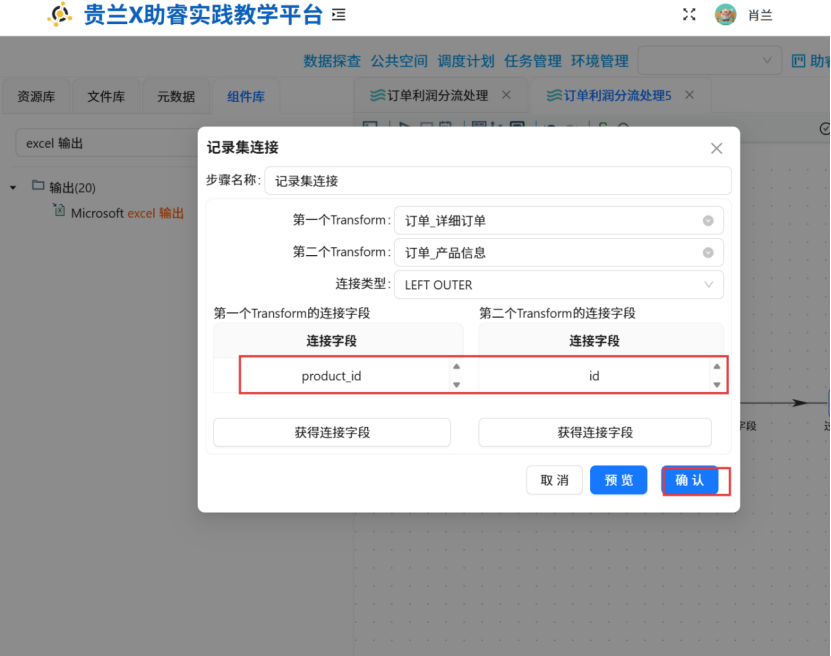

第一个Transform字段保留 produc_id，第二个Transform的字段保留 id，连接类型选择LEFT OUTER，表示使用订单_详细订单的字段 produc_id 与订单_产品信息的字段 id 进行左外连接​

第一个Transform字段中除了 produc_id 外的其他字段，右键点击“删除选中的行”，第一个Transform字段中除了id 外的其他字段，右键点击“删除选中的行”

删除完后，点击“确认”，若删除错误，可重新获取连接字段再进行删除

2.8.3 字段选择组件配置​

通过记录集连接后，我们可以发现，字段 produc_id 与字段 id 内容相同，只需要保留一个，因此，需要使用“移除产品ID_1字段”字段选择组件的移除选项移除字段 id，具体操作如下：​

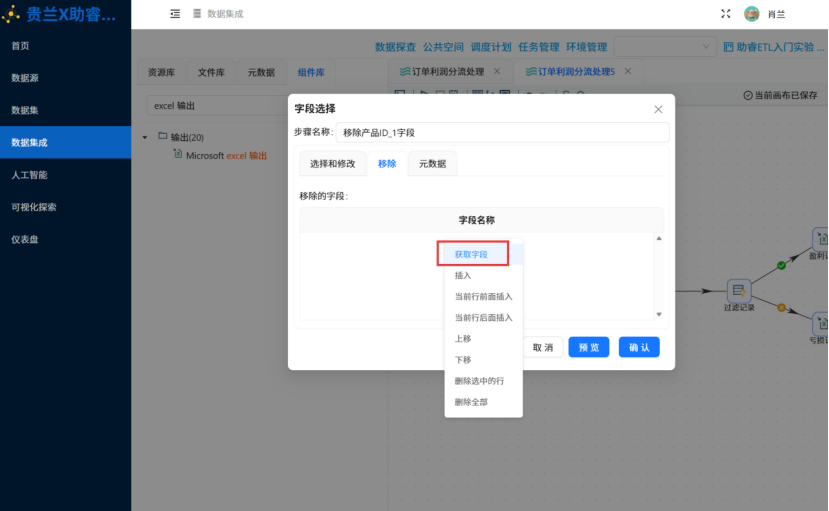

双击“移除产品ID_1字段”字段选择组件，点击“移除”，并点击“获取字段”

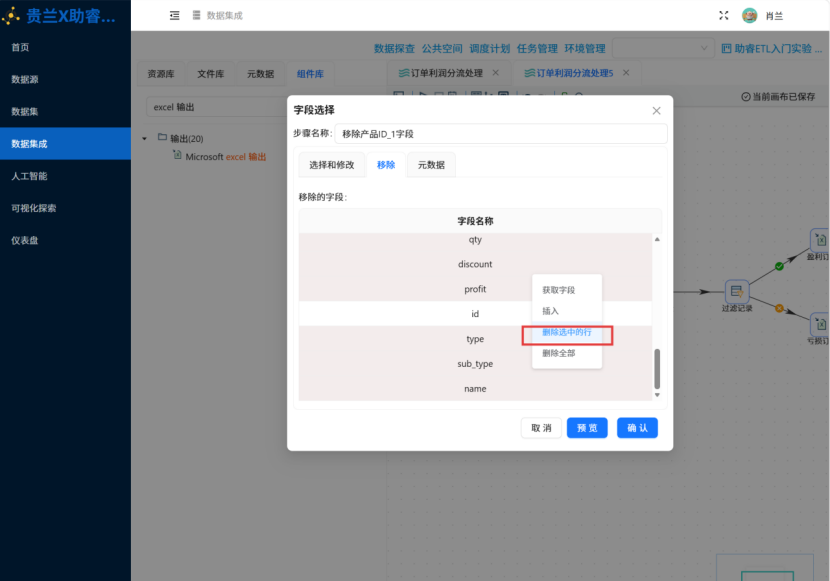

在获取的字段中选中除“id”字段以外的字段，右键点击“删除选中的行”

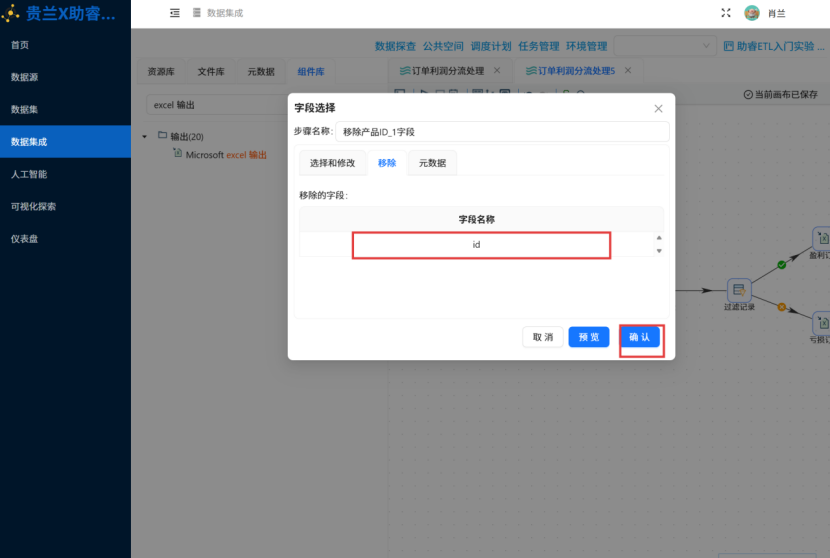

可以看到，字段“id”已被删除，点击“确认”

2.8.4 过滤记录组件配置​

根据业务需求需要将盈利订单和亏损订单分开存储，两个订单可以使用字段利润来区分​

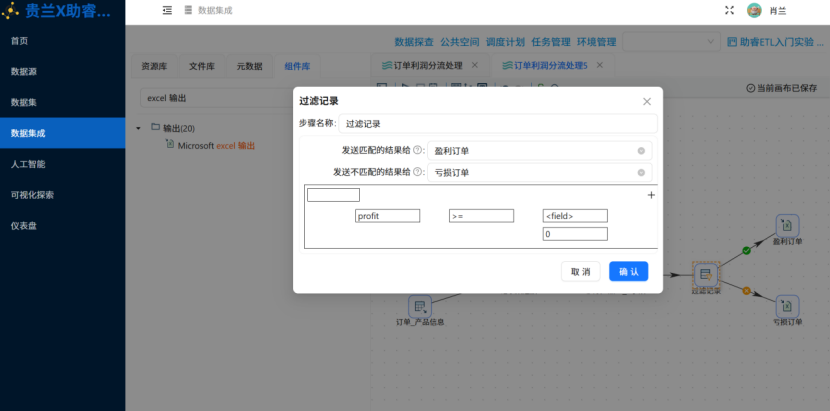

双击“过滤记录”组件，在弹窗中的下拉列表中选择将结果发送给不同的后续处理步骤，如下图：

选择字段利润（profit）来作为判断字段，选中“profit(Number)”后点击“确定”

>=0 作为判断条件，点击“=”，在函数中选择“>=”，点击“确定”

点击“value”，值类型选择“Integer”，值输入“0”点击“确定”

至此，过滤条件已配置完成，点击“确认”

2.8.5 Excel 输出组件配置​

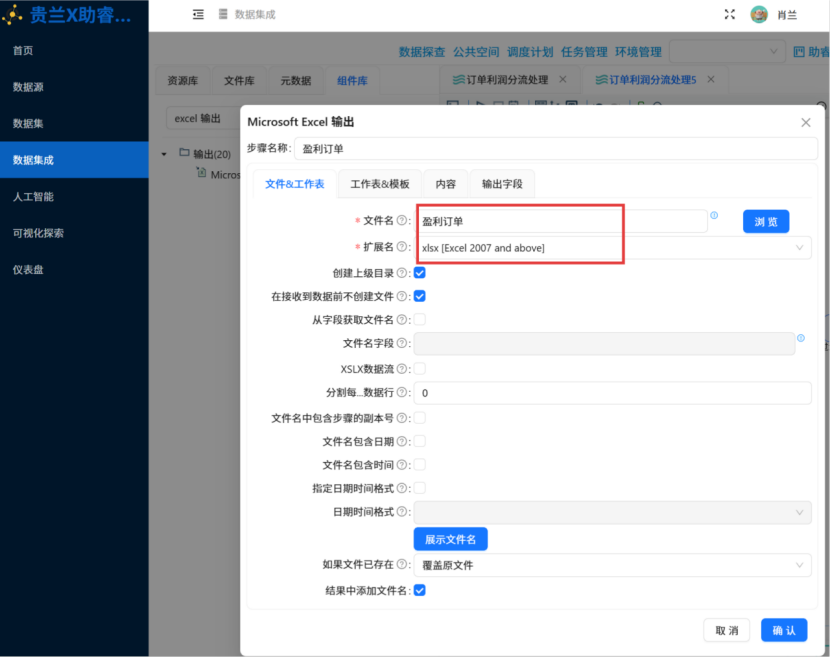

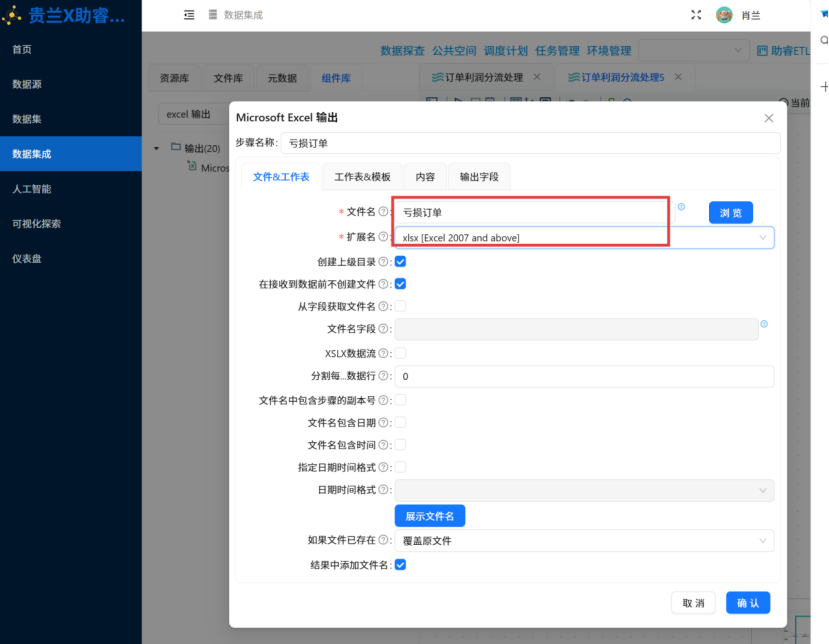

将接收到的结果写入到Excel表中，双击“盈利订单”excel表输出组件，在配置弹窗中，文件名修改为“盈利订单”，选择文件拓展名“xlsx [Excel 2007 and above]”

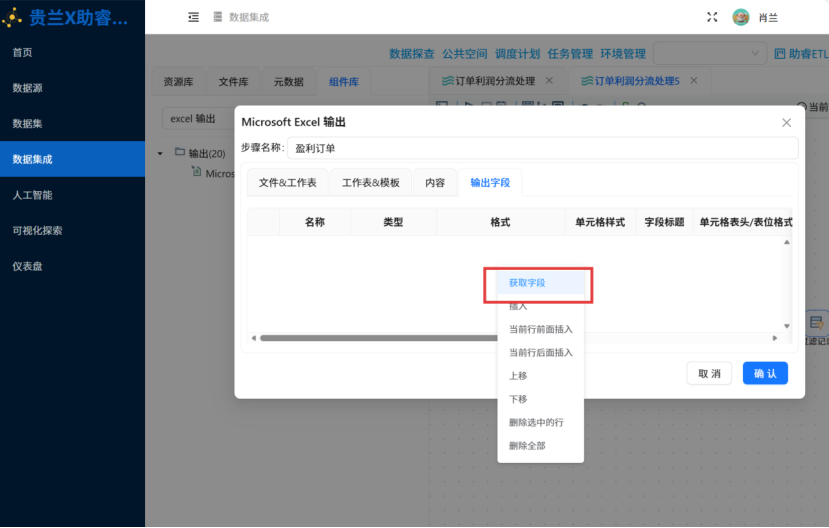

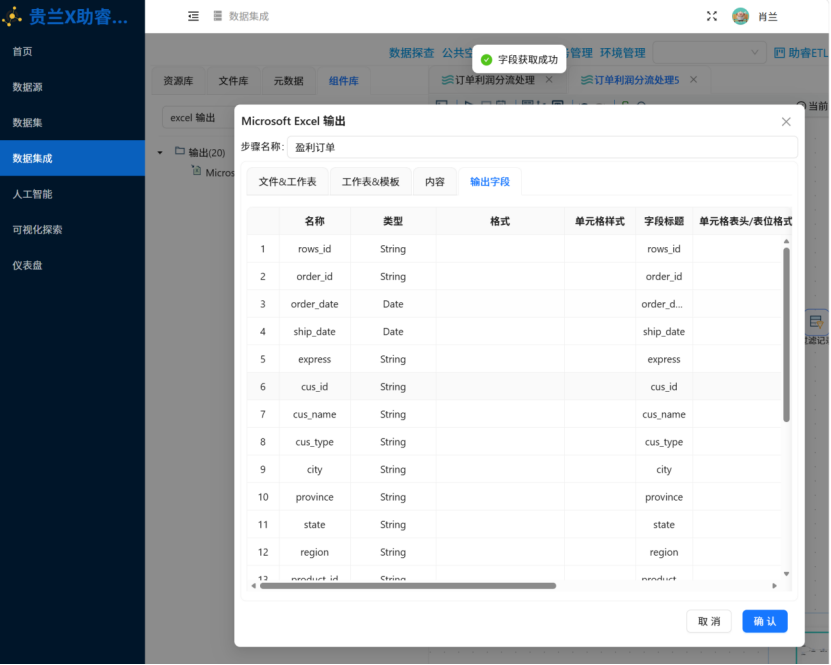

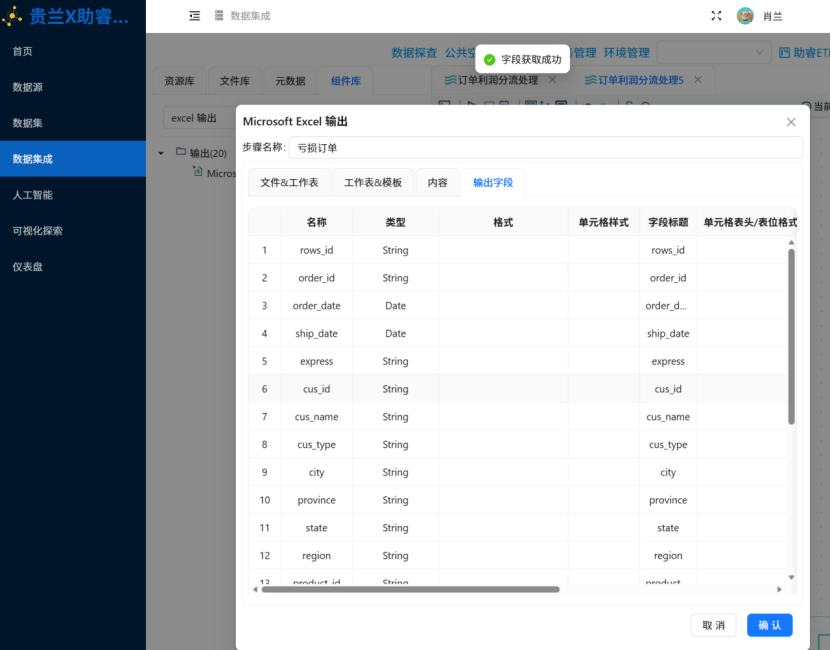

在配置弹窗中点击“输出字段”，在空白表格处右键点击“获取字段”

字段获取后，点击“确认”

“亏损订单”的excel组件也进行同样的设置

2.9 执行转换​

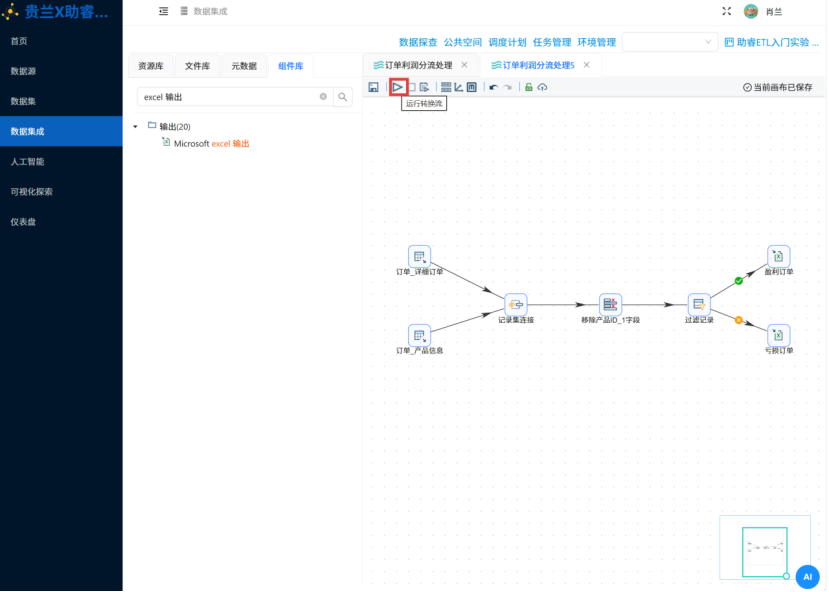

组件配置完成后，可执行转换任务，点击启动按钮

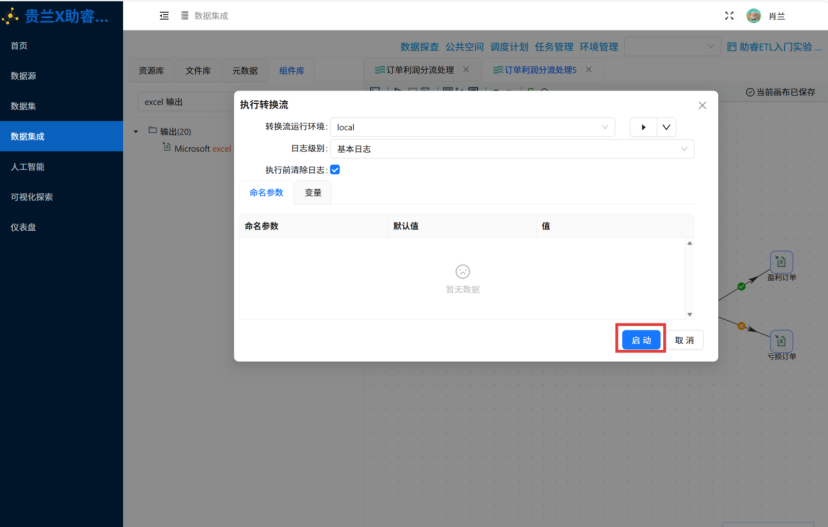

在弹出的窗口中点击“启动”

执行成功

2.10 查看执行日志​

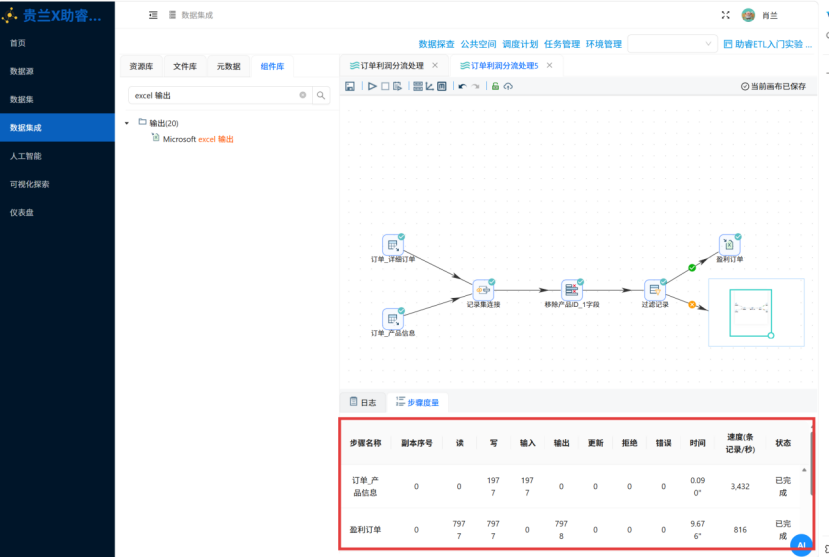

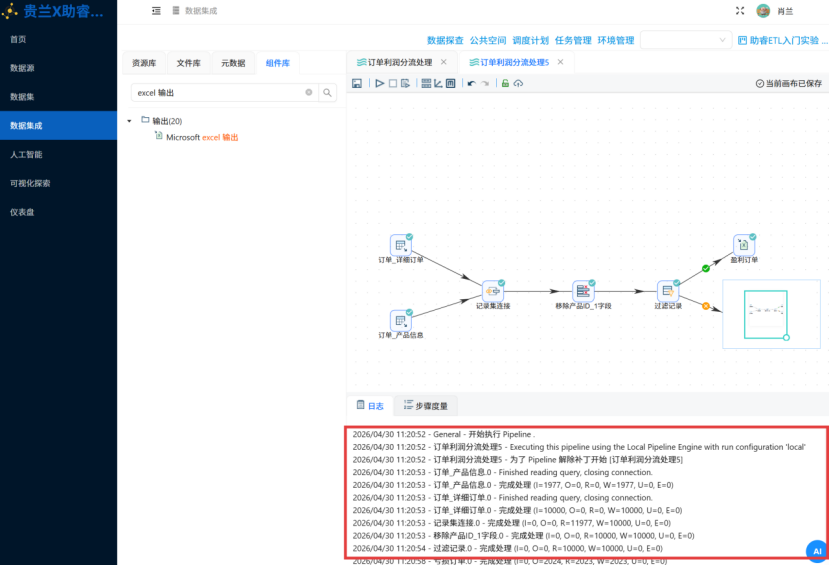

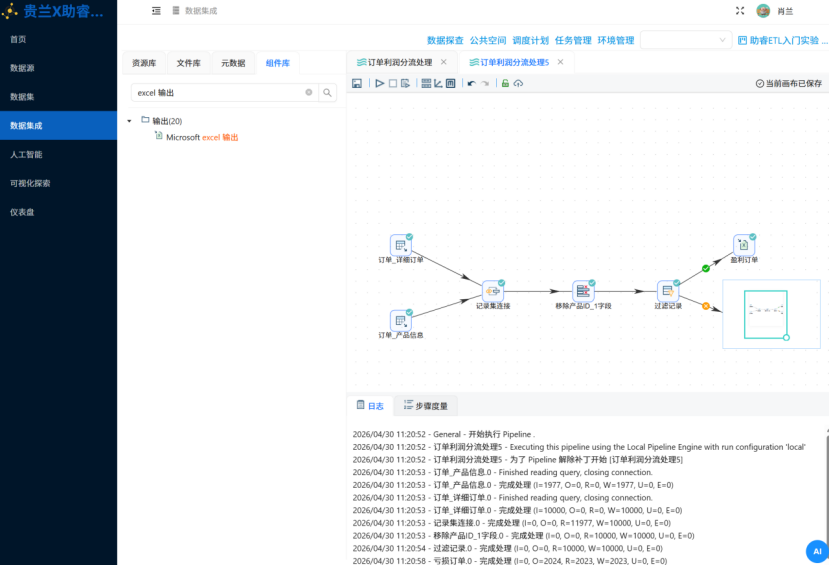

任务执行过程中，会将相关操作记录到日志中，任务执行完毕后，可查看执行结果及日志，如下所示

2.11 查看结果​

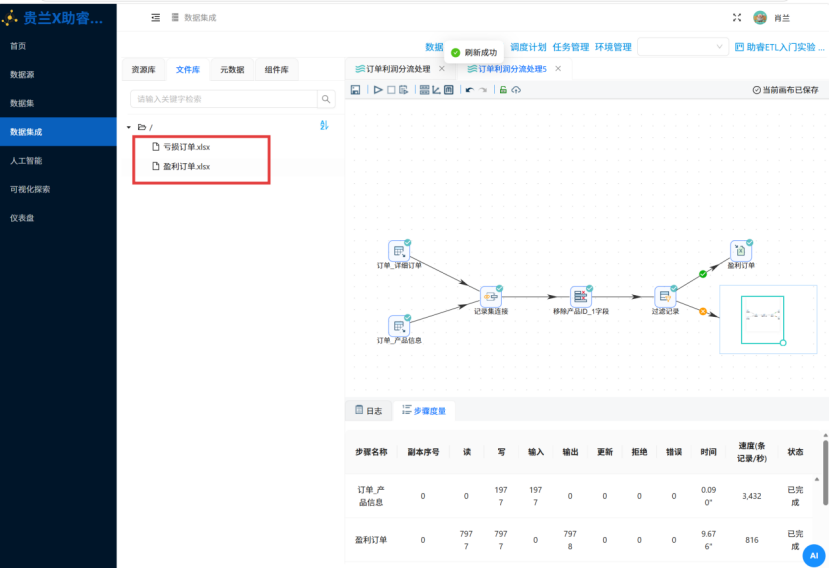

点击“文件库”，右键根目录刷新，可以看到转换任务的输出结果：盈利订单和亏损订单，可以右键下载查看​

​三、实验结果​

输出文件​	内容​	说明​
盈利订单.xlsx​	profit ≥ 0 的订单​	可进一步分析高利润产品​
亏损订单.xlsx​	profit < 0 的订单​	可用于亏损原因追踪​

实验成功实现了订单数据的关联与分流处理，为后续的盈利分析提供了规范的数据基础。

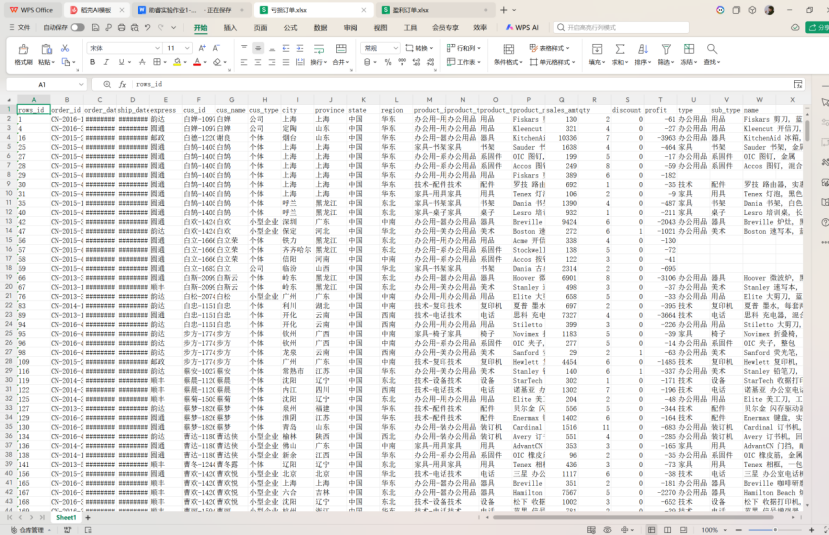

盈利订单文件：

亏损订单文件：

四、核心组件说明​

组件​	作用​	本实验配置要点​
表输入​	读取数据库表​	配置数据源和SQL，自动获取字段​
记录集连接​	多表关联​	选择连接类型和连接字段​
字段选择​	字段筛选与重命名​	移除重复的id字段​
过滤记录​	按条件分流​	设置profit ≥ 0​
Excel输出​	导出结果​	配置文件名和输出字段​

五、问题与解决

在实验过程中遇到了两个问题：​

问题1：表连接后数据匹配失败

解决方法：配置记录集连接时关联字段选择错误，导致数据匹配异常。重新核对两张数据表的关联字段，选用正确字段并设置左外连接，重新运行即可正常匹配数据。

问题2：组件连线后无法传输数据

解决方法：过滤记录与Excel输出的连线类型设置错误。重新连接组件，盈利订单选择True输出，亏损订单选择False输出，成功解决数据传输问题。

​

六、实验总结​

通过本次实验，熟悉了助睿零代码ETL平台的基本操作方法，包括创建项目、同步数据源、新建转换流、添加和配置组件、执行转换以及查看结果。掌握了表输入、记录集连接、字段选择、过滤记录、Excel输出等常用组件的配置方法，理解了多表关联和条件分流在数据处理中的应用。​

相比传统编写SQL和脚本的数据处理方式，助睿平台的零代码拖拽式操作更加直观，组件之间的数据流向清晰可见，便于理解和调试。对于初学者来说，这种方式降低了学习门槛，能够快速上手完成常见的数据加工任务。​

​
