一、实验背景

1.1 实验目的

本次实验旨在熟悉助睿零代码数据集成平台（ETL 平台）的核心功能和操作方法，具体包括：

• 掌握新建转换、添加组件、执行转换等基本操作流程
• 熟悉表输入、记录集连接、字段选择、过滤记录、Excel 输出等常用组件的配置方法
• 理解多表关联、数据过滤与分流处理的 ETL 设计思路
  通过本次实验，学生能够独立使用助睿平台完成常见的数据加工任务，为后续更复杂的数据处理场景打下基础。

1.2 实验环境

• 零代码在线实验平台：本次实验使用助睿数智（Uniplore）作为一站式数据科学平台。该平台覆盖从数据接入、ETL 处理、机器学习建模到可视化展示的全链路零代码功能，适用于数据分析教学与企业数据加工场景。产品官网为 https://www.uniplore.com/，本次实验的访问地址为https://www.guilan.cn/；
• 数据库：MySQL；
• 数据准备：订单表（business_anaylsis.order_detail）、产品表（business_anaylsis.product）。

1.3 业务场景

在企业经营分析中，经常需要将多张表关联起来计算利润，并按利润正负对订单进行分类存储。本实验以订单利润分流为例，通过零代码拖拽方式完成这一数据处理任务。

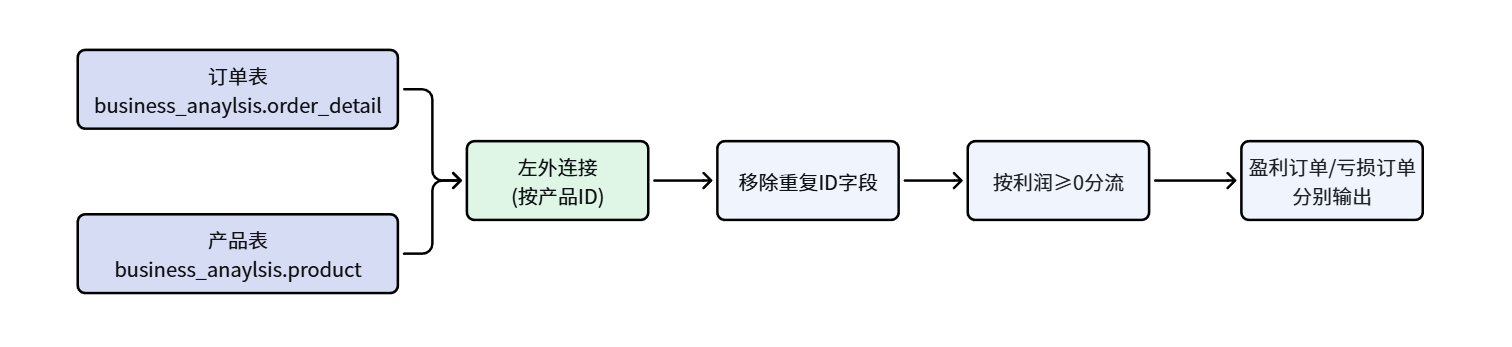

1.4 数据加工流程

订单明细表与产品信息表进行左外连接，移除重复字段，按利润是否大于等于零进行分流，最后分别输出盈利订单和亏损订单到两个Excel文件。

二、实验步骤

2.1 登录实验平台

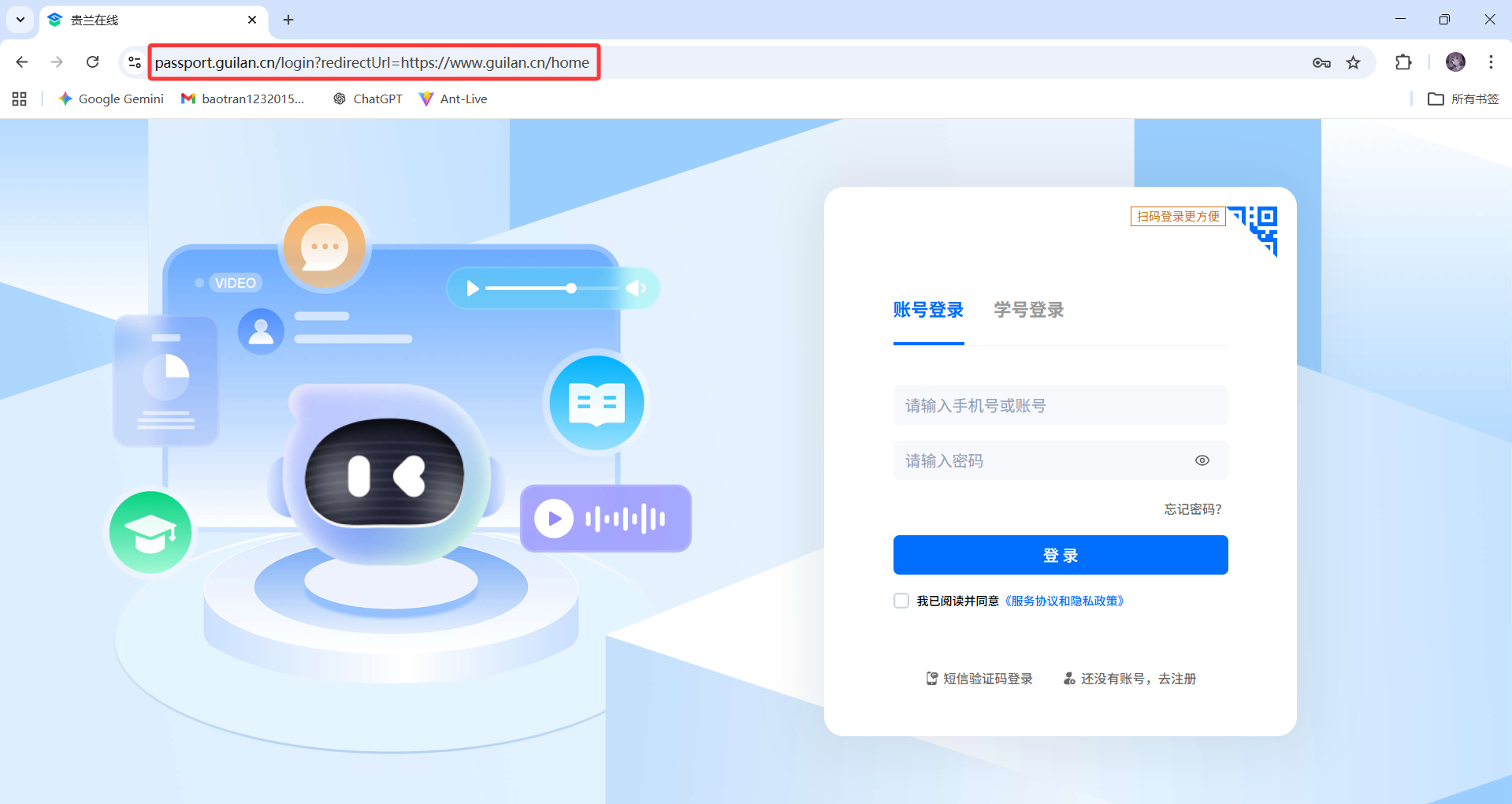

• 前往实验地址https://www.guilan.cn/，点击登录跳转到登录网页https://passport.guilan.cn/

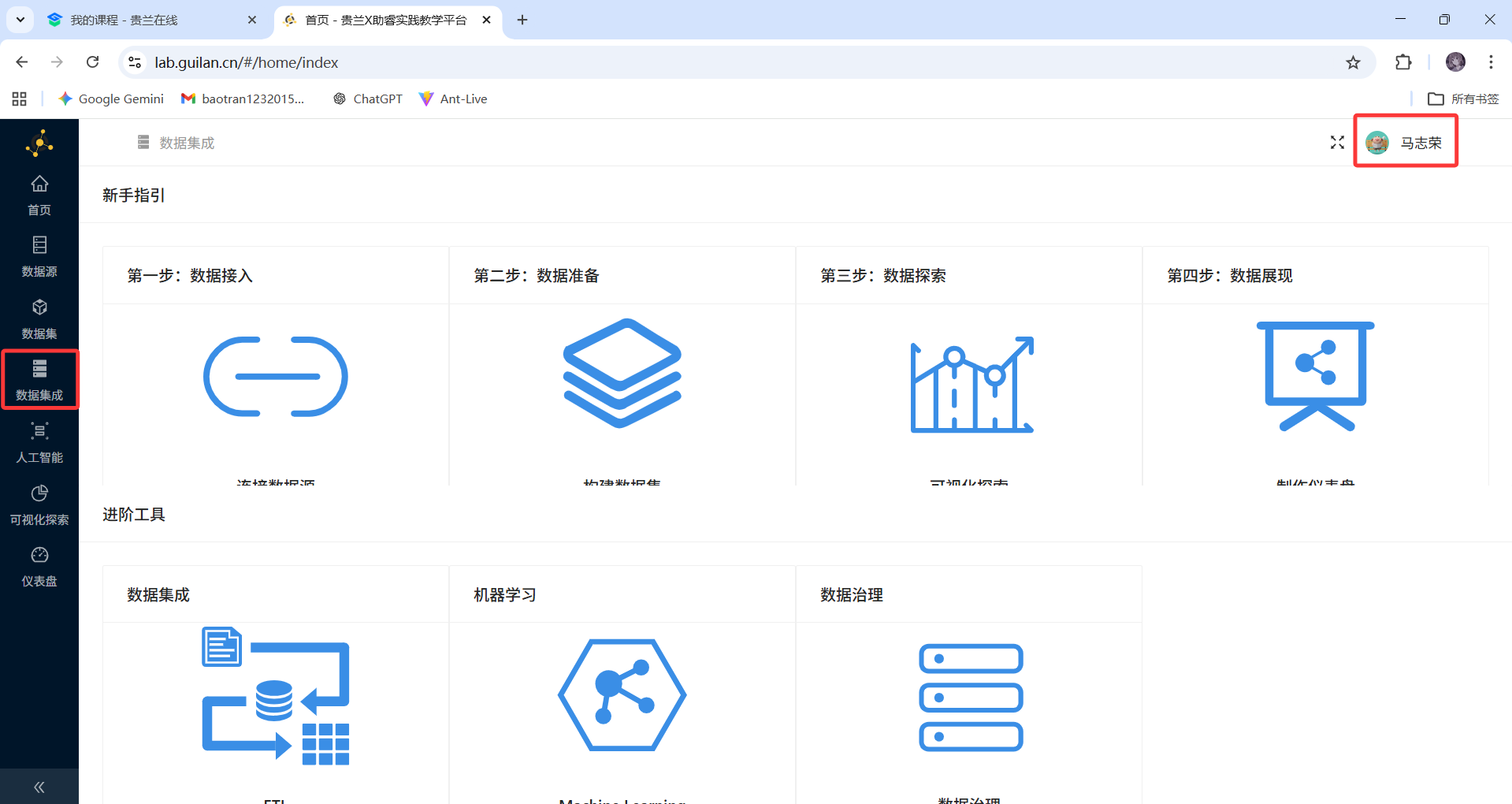

• 从贵兰在线进入实验平台可以自动登录，登录成功后进入实验平台首页

2.2基本概念认知

助睿一站式大数据平台中的数据集成平台，通过可视化方式做数据ETL（抽取、转换、加载），核心术语说明如下：

概念	说明
Pipeline（转换）	面向数据流，处理数据的一个功能单元，由多个 Transform 组成

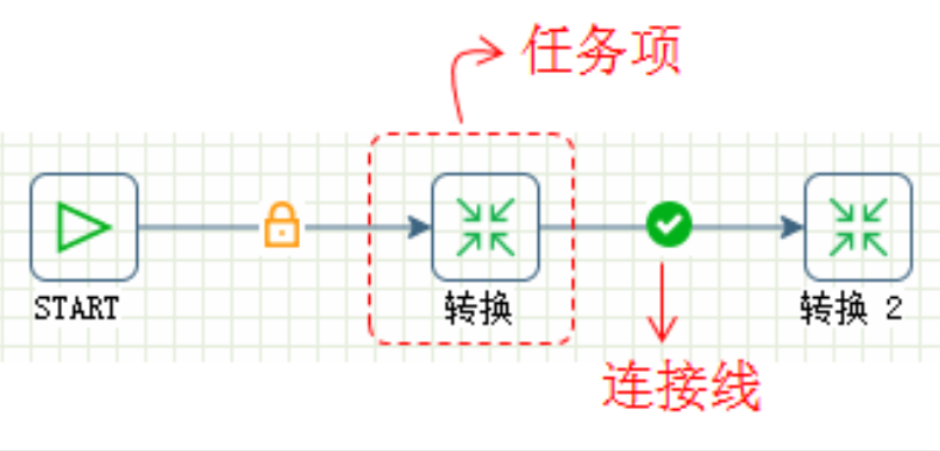

Workflow（作业）	面向任务，完成一件完整的事，由多个 Action 组成，必须包含开始项
Transform（步骤）	转换内的最小单元，如 “Excel 输入”、“字段选择”，每个步骤独立线程运行
Action（任务项）	作业的执行单位，如 “启动”、“发送邮件”
Hops（节点连接）	数据传输通道，连接步骤或任务项

2.3团队管理

组长可以创建该小组的团队方便团队实验作业的管理，流程如下：

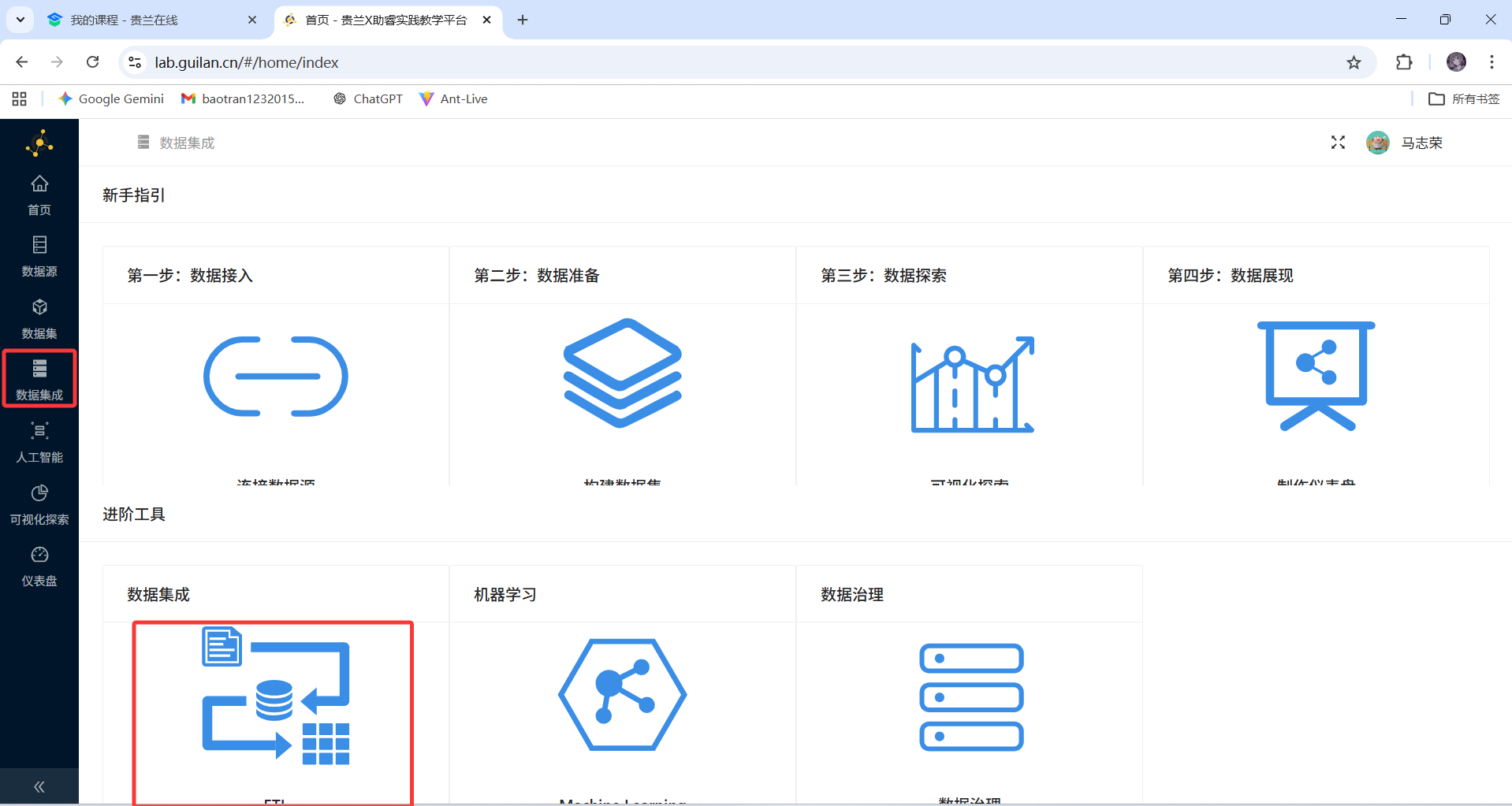

• 进入实验平台，选择数据集成，进入该页面

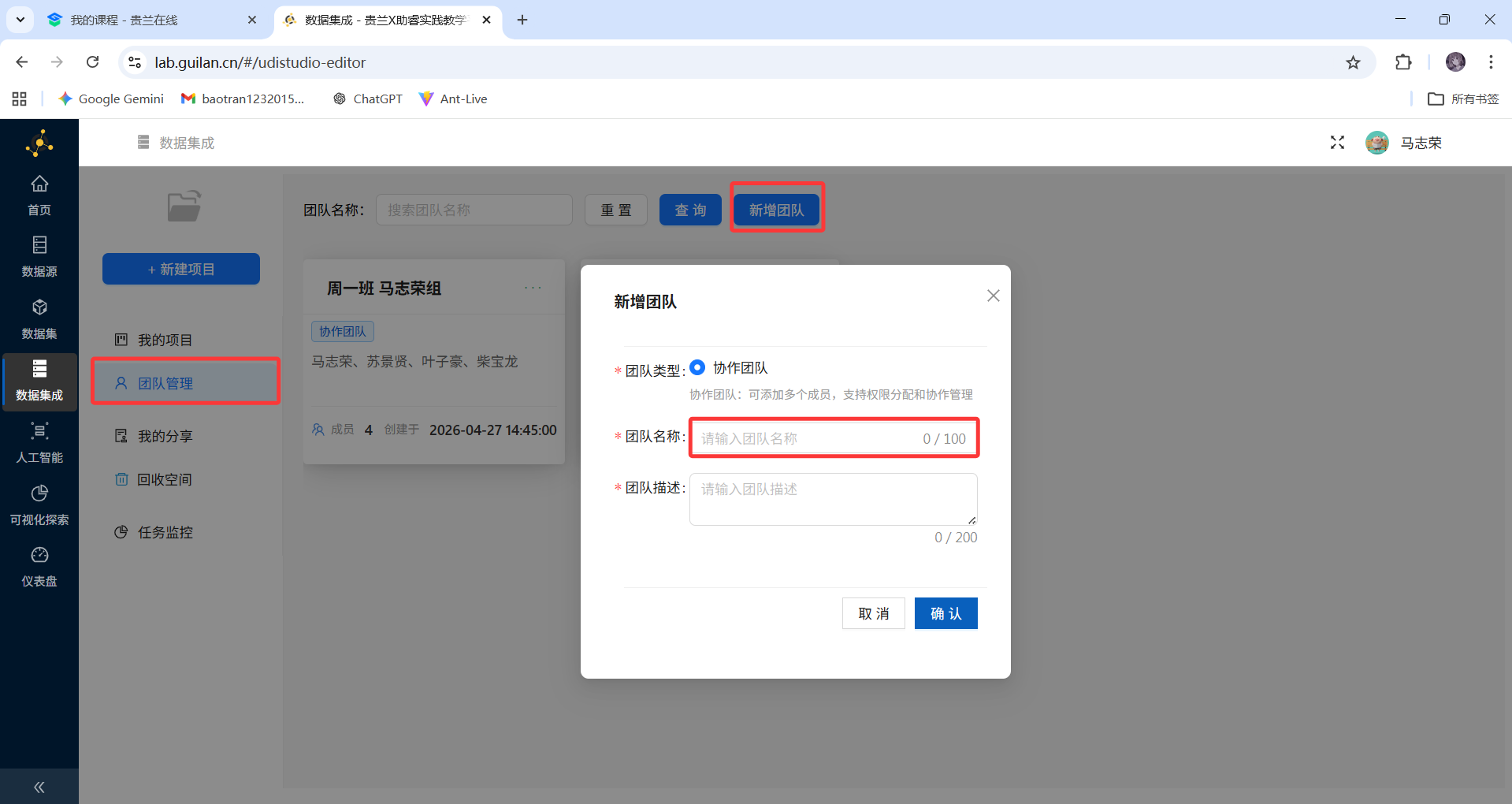

• 点击‘团队管理’菜单，并点击‘新增团队’完成团队创建

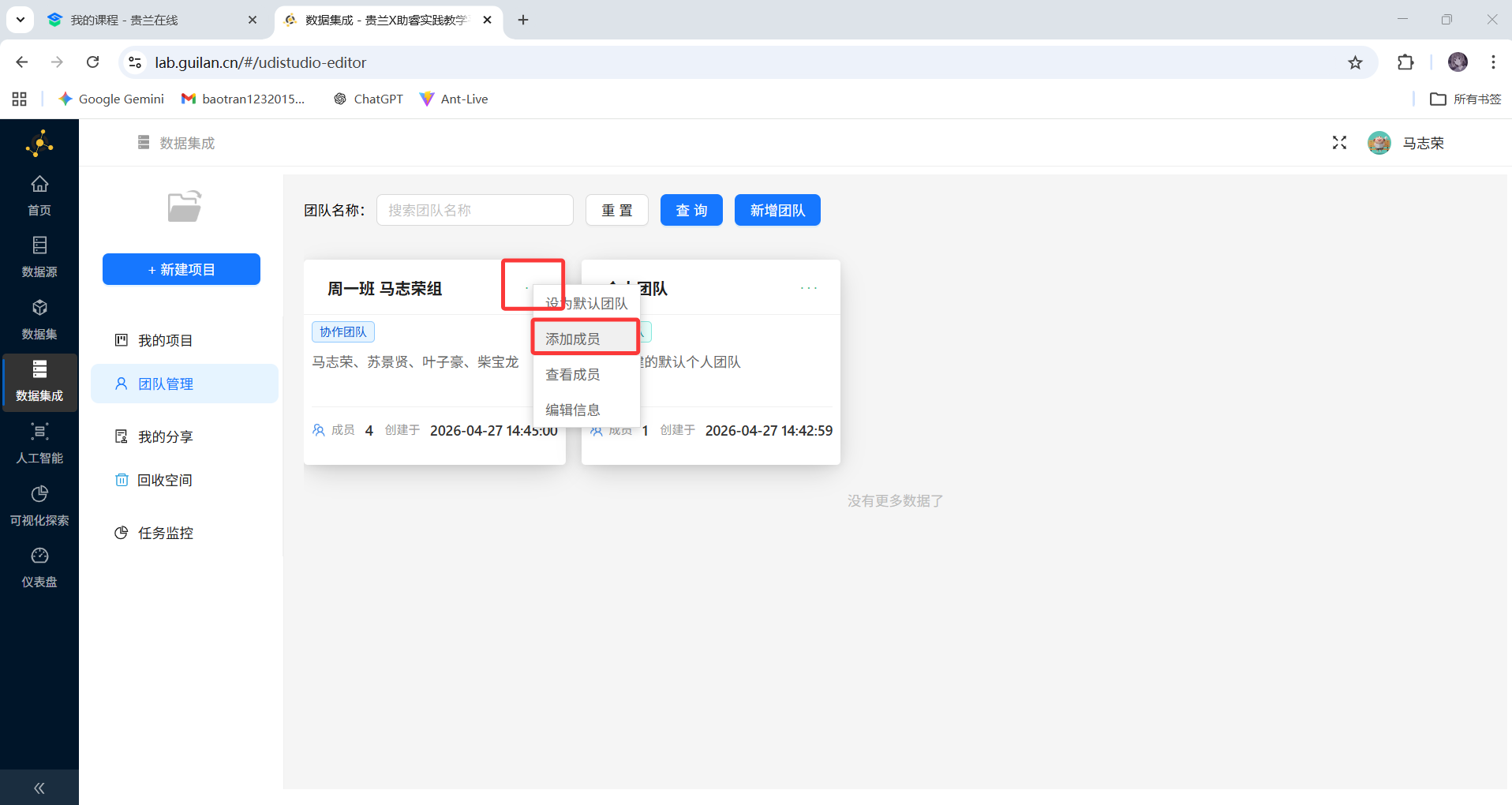

• 创建成功后，点击团队卡片右上角的‘更多’，选择‘添加成员’

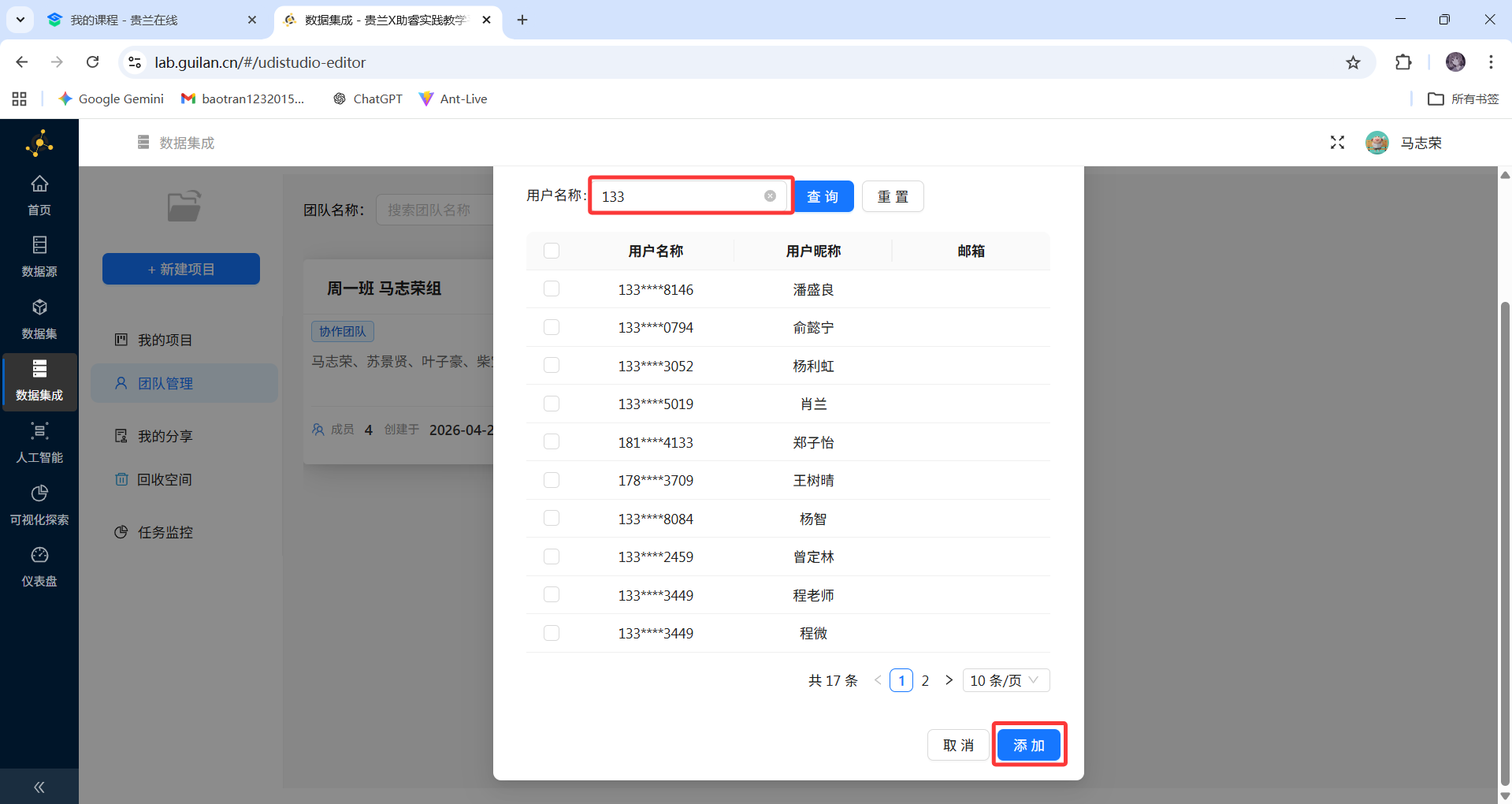

• 输入手机号查询组员，勾选后点击’添加‘即可完成成员配置

2.4创建实验项目

平台提供默认项目，可以使用默认项目进行实验，但为了方便管理，可以为课程创建专属项目，操作如下：

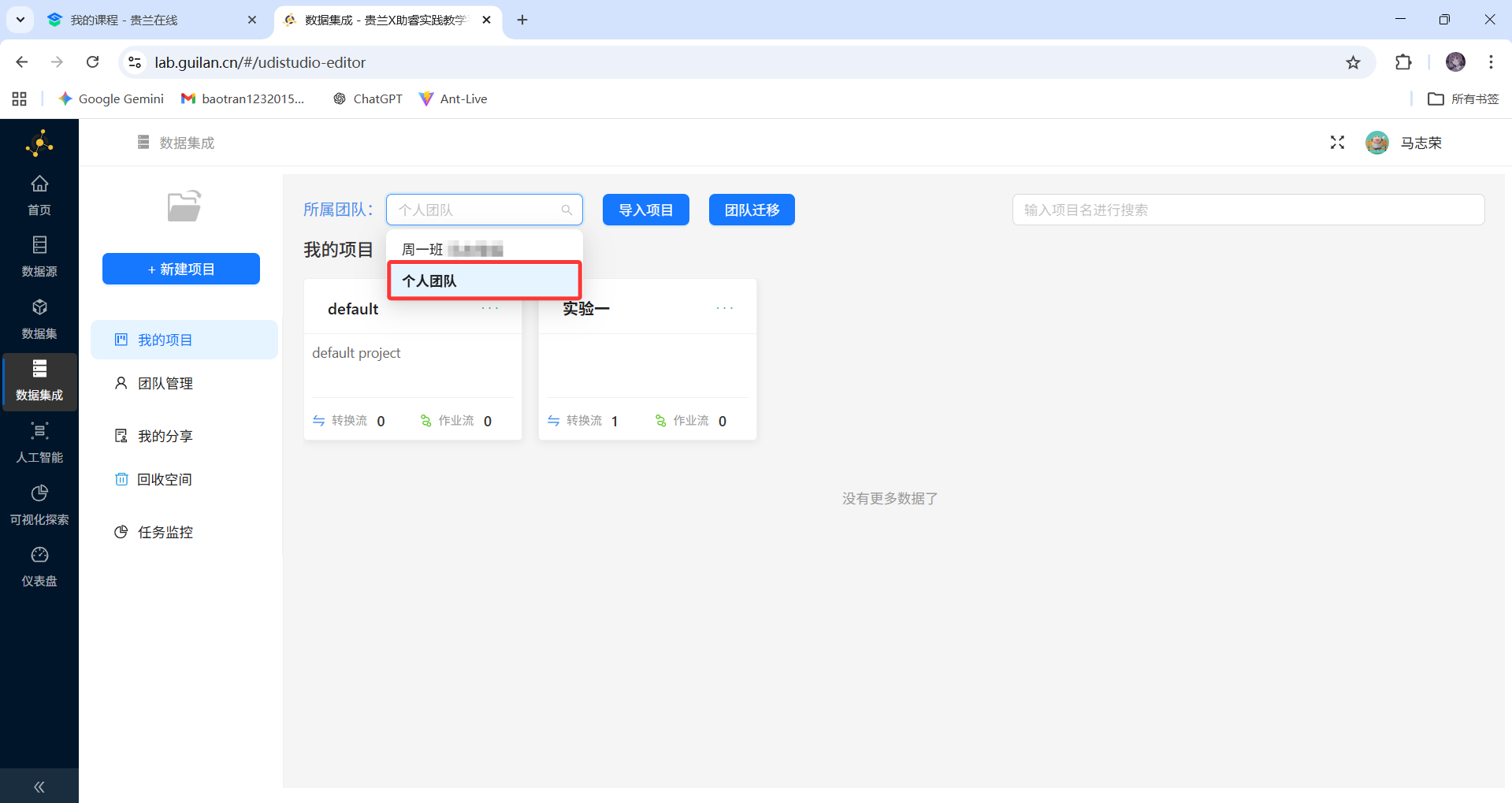

• 选择项目所属团队（个人团队 / 自定义团队）

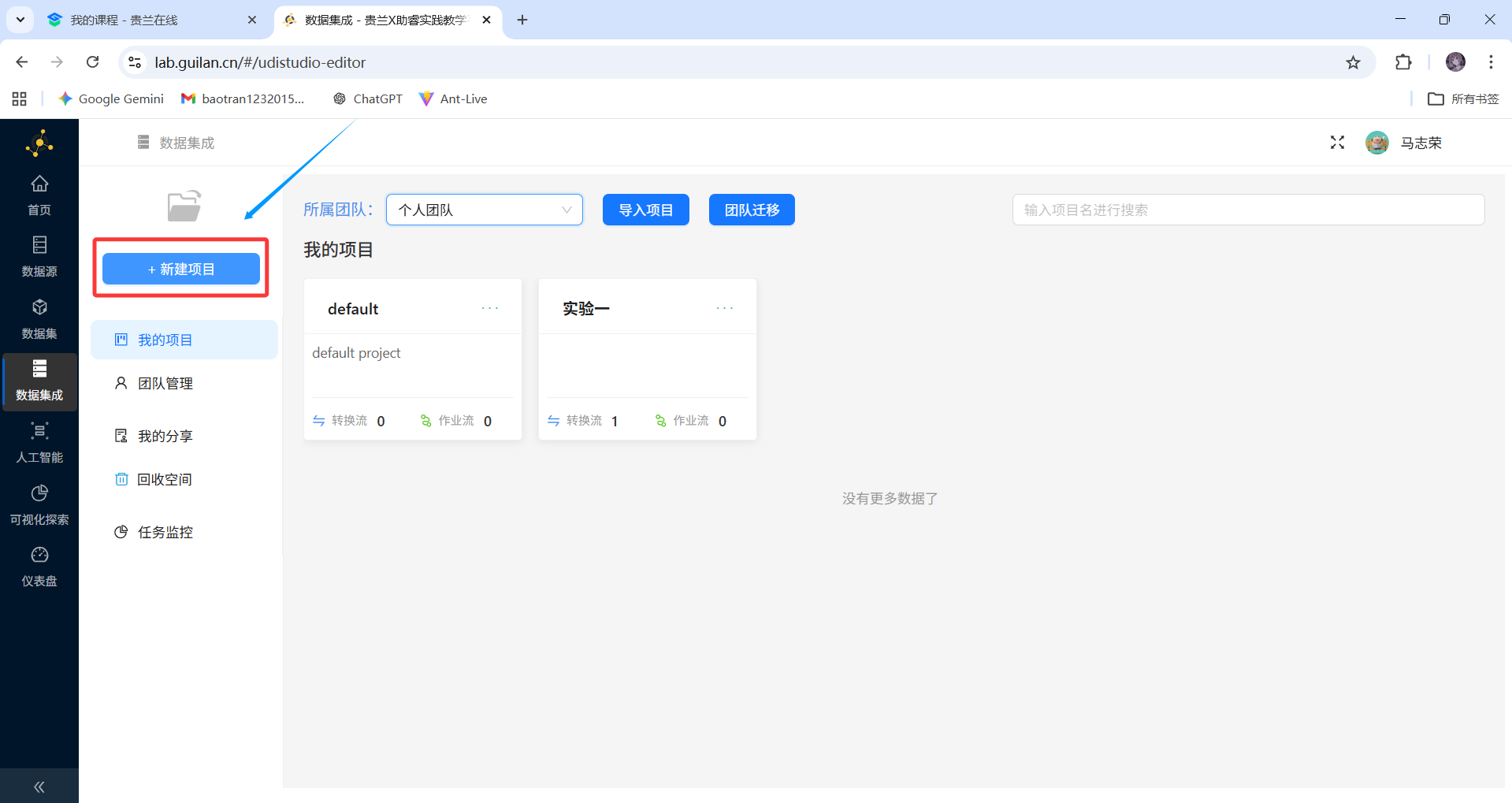

• 点击‘新建项目’

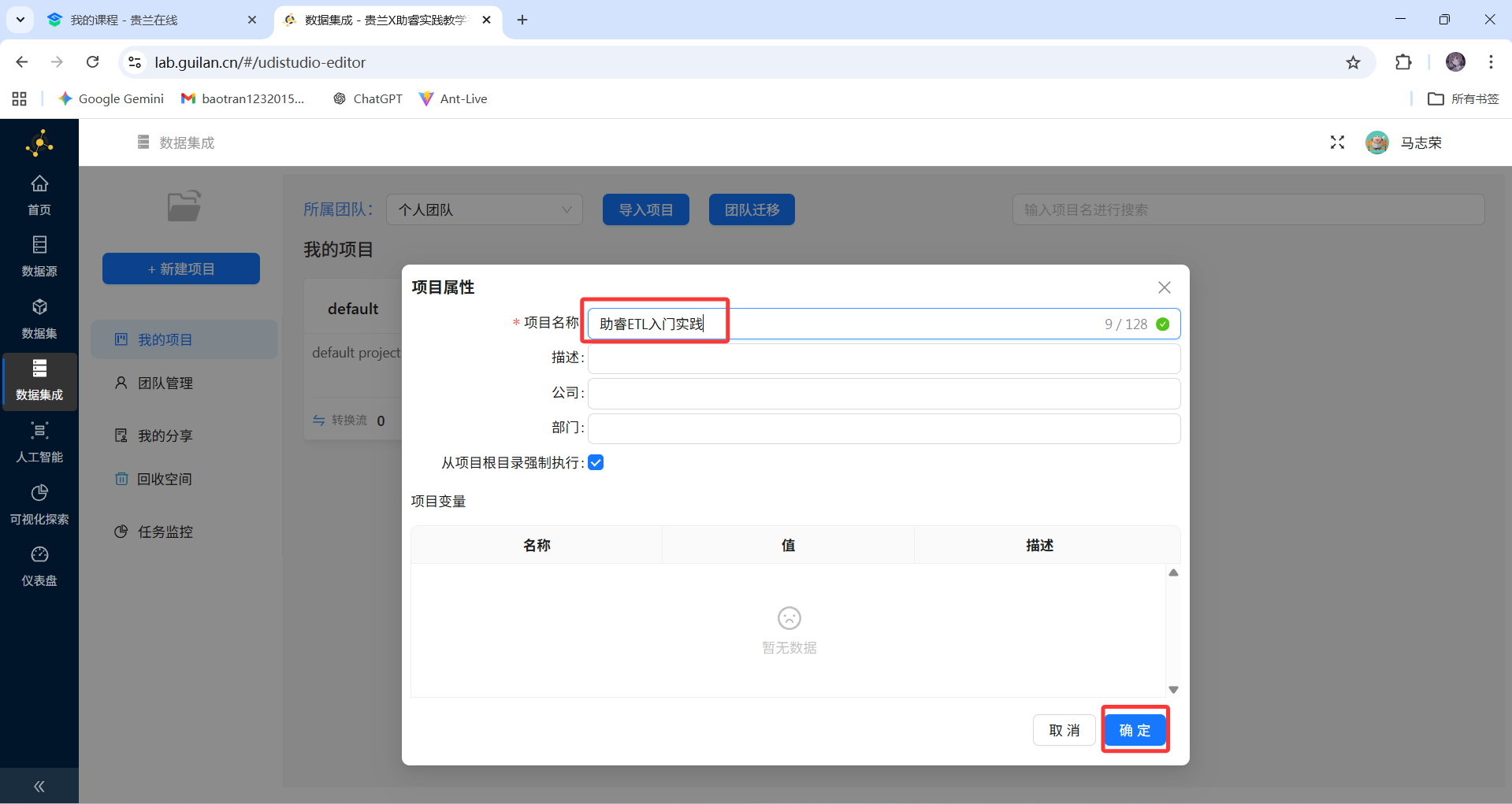

• 输入项目名称后点击‘确定’

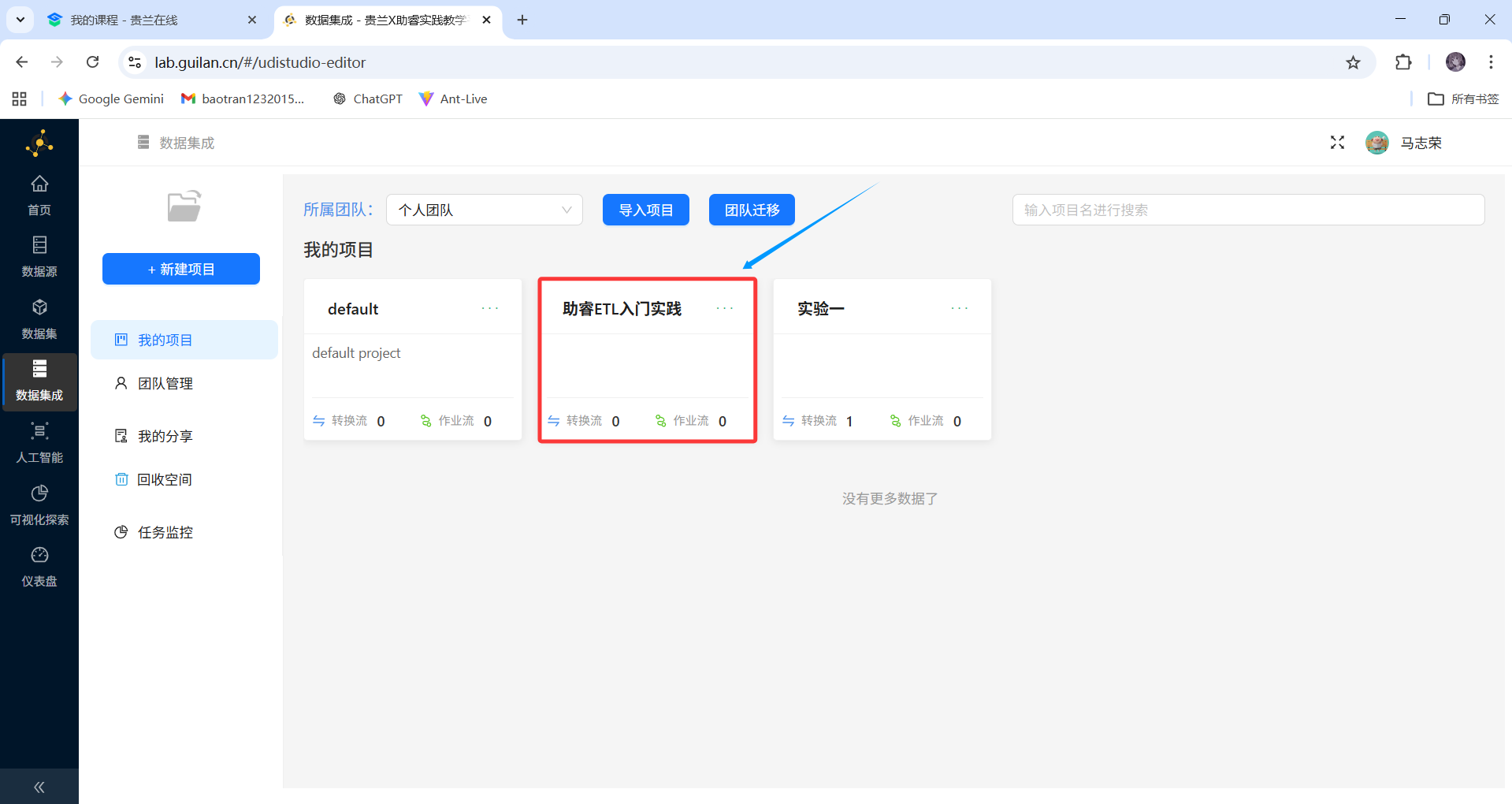

• 创建成功后即在数据集成页面看到新创建的项目

2.5同步数据源

项目创建完成后，需同步实验所需数据源，操作流程如下：

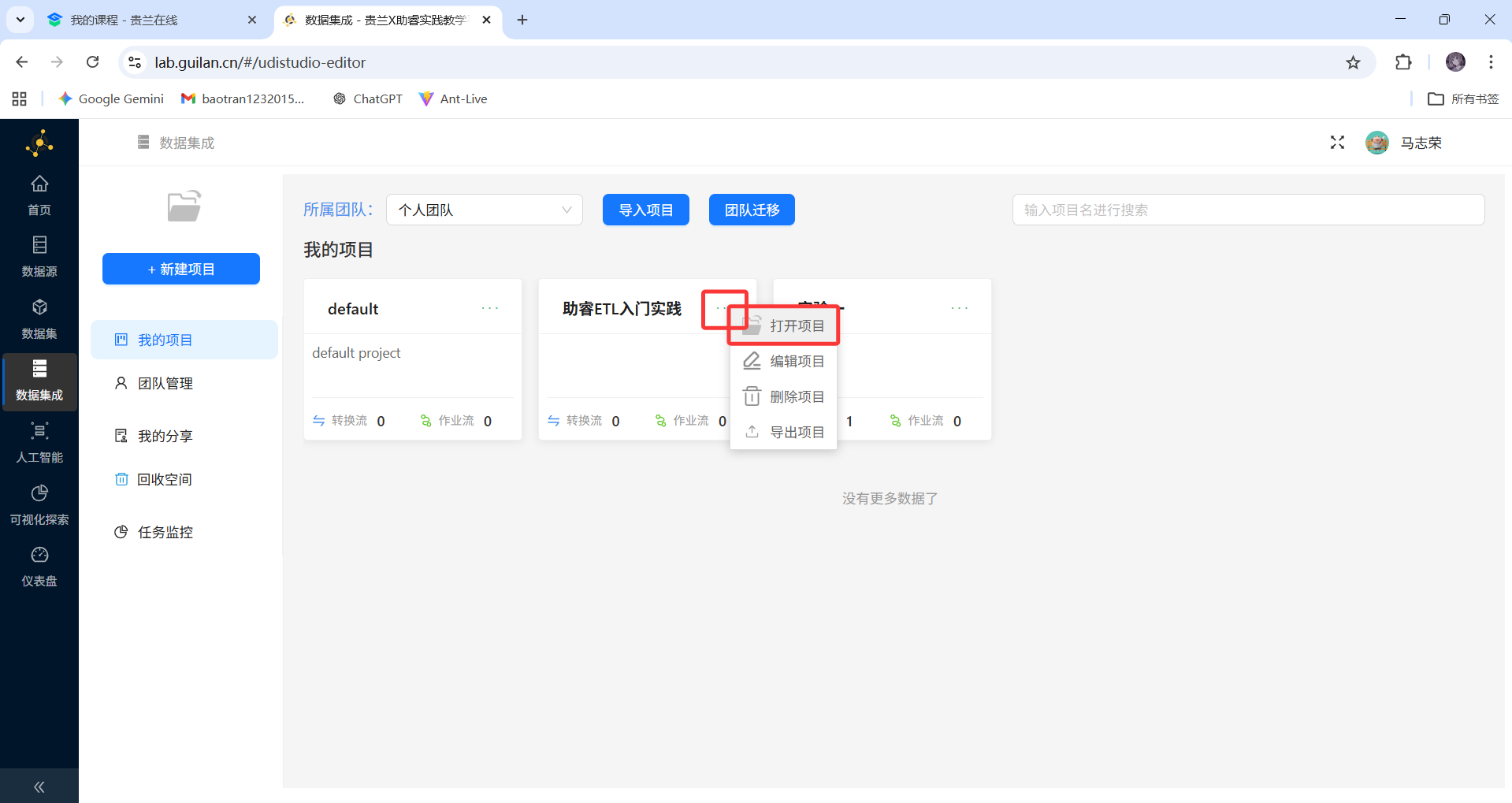

• 点击目标项目卡片右上角的「…」按钮，在弹出菜单中选择「打开项目」，即可进入项目主页面。

• 进入项目后，左侧导航栏包含三大核心功能模块，本次实验将重点使用资源库与文件库：

功能说明如下：

模块	核心功能说明
资源库	工作流的全流程管理中心，支持工作流的新建 / 编辑 / 删除 / 信息查看、工作空间的导入导出、任务调度管理等操作。
文件库	统一文件存储容器，用于存放工作流运行依赖的源文件，以及工作流执行后生成的结果文件。
元数据管理	数据集成的底层配置基石，可对工作流依赖的运行环境进行配置，包括运行参数、数据库连接、Flink 集群信息等。

• 首先获取本次的实验数据集：点击‘源数据’，右键‘关系数据库’，点击‘同步数据源’

• 切换‘文件库’菜单再切换回到元数据，已经成功同步的数据库‘线上公告数据源’

2.6新建转换流

本实验将构建 「订单利润分流处理」转换流，实现订单数据与产品信息的关联整合；并根据订单利润的正负属性，将数据分流为 “盈利订单” 与 “亏损订单” 两类，最终分别输出至两个独立的 Excel 文件。

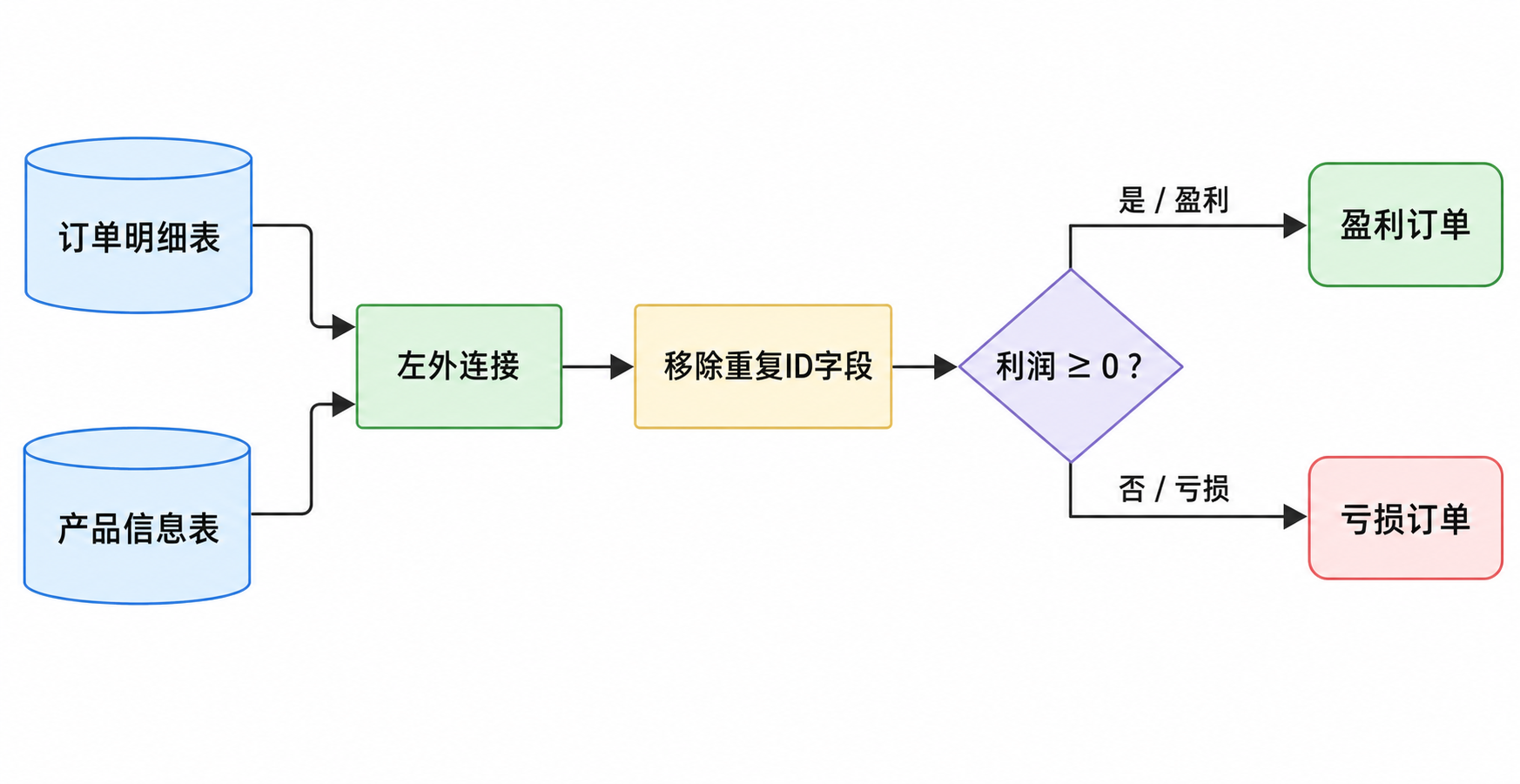

核心处理流程：
组件功能说明：

组件名称	功能说明
表输入（订单 / 产品）	读取订单明细表、产品信息表的原始业务数据
记录集连接	以产品 ID 为关联键，对订单明细表与产品信息表执行左外连接，实现数据关联
字段选择	移除连接后重复的 ID 字段，完成数据清洗与字段规整
过滤记录	基于利润正负条件，将数据分流为两类：盈利订单（利润≥0）、亏损订单（利润 < 0）
Excel 输出	将分流后的盈利订单、亏损订单数据，分别写入独立的 Excel 文件

转换流创建操作步骤

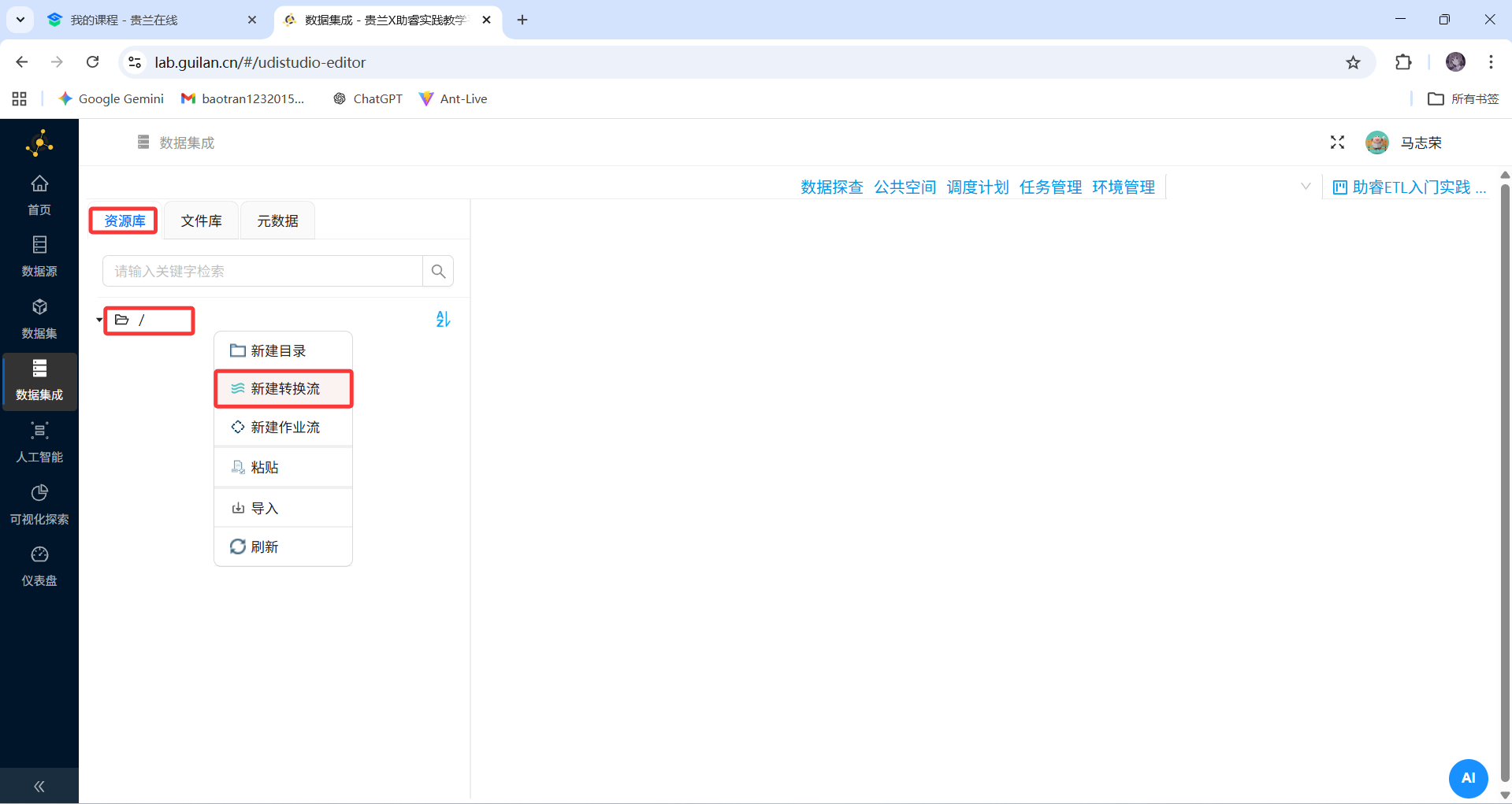

• 切换至「资源库」模块，右键点击根目录，选择「新建转换流」，完成转换流的初始化创建。

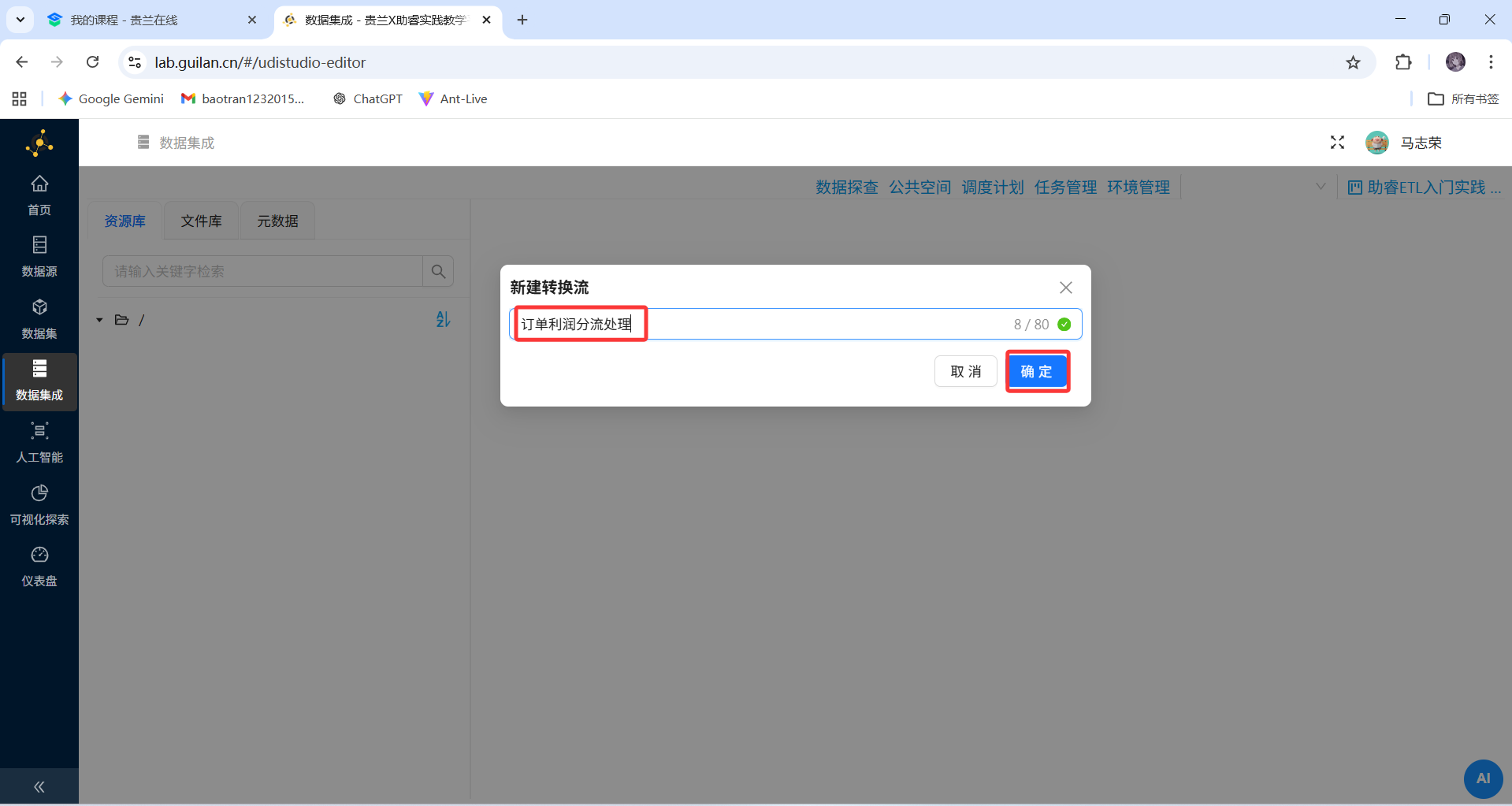

• 输入转换流名字 ‘订单利润分流处理’，点击‘确定’

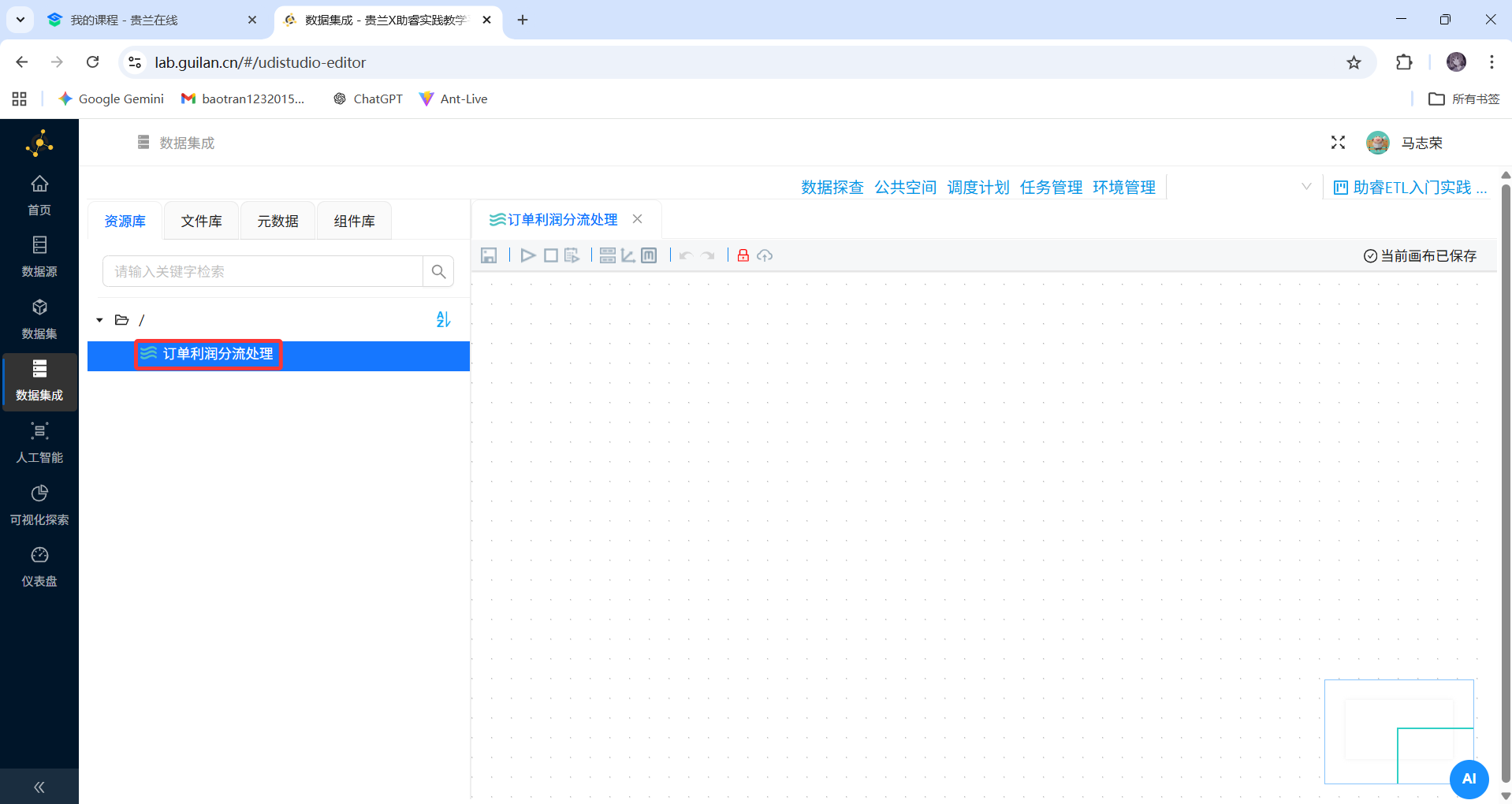

• 创建成功后进入转换流设计页面

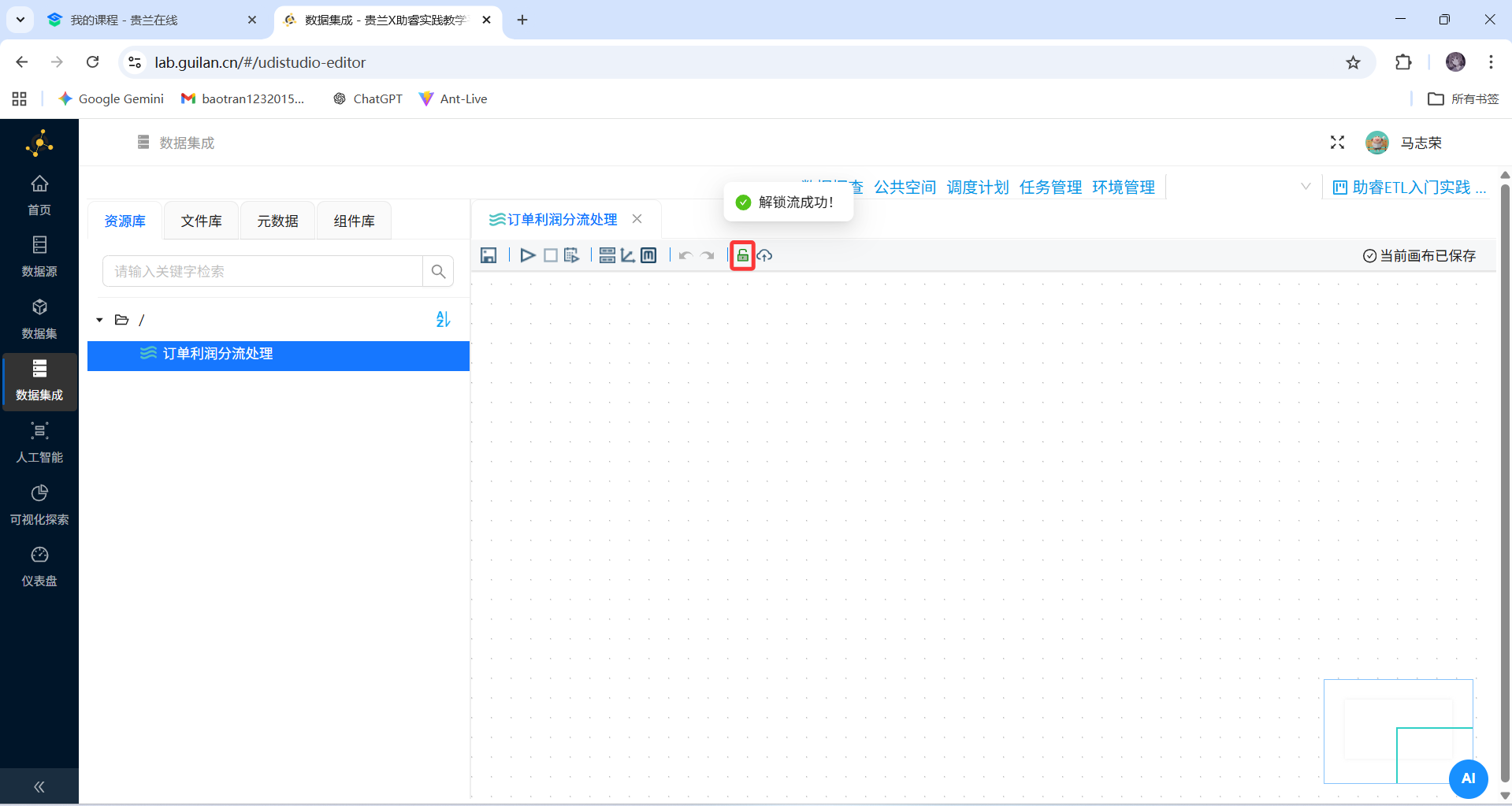

• 转换流设计页面每次打开都是锁定状态，需要解锁后才可编辑转换流，点击图标进行解锁

2.7添加组件

在建立转换任务后，可添加相应操作组件到转换任务中。
下面以订单数据（business_anaylsis.order_detail)和产品信息数据
(business_anaylsis.product）生成盈利订单数据和亏损订单数据为例来构建转换任
务，按如下顺序向转换中添加组件：

2.7.1添加表输入组件

本次实验需要将两类数据进行合并计算，所以需要添加2个表输入组件，读取2个不同表的数据。

• 点击“组件库”，由于组件库的组件数量较多，可以通过关键字搜索快速获取

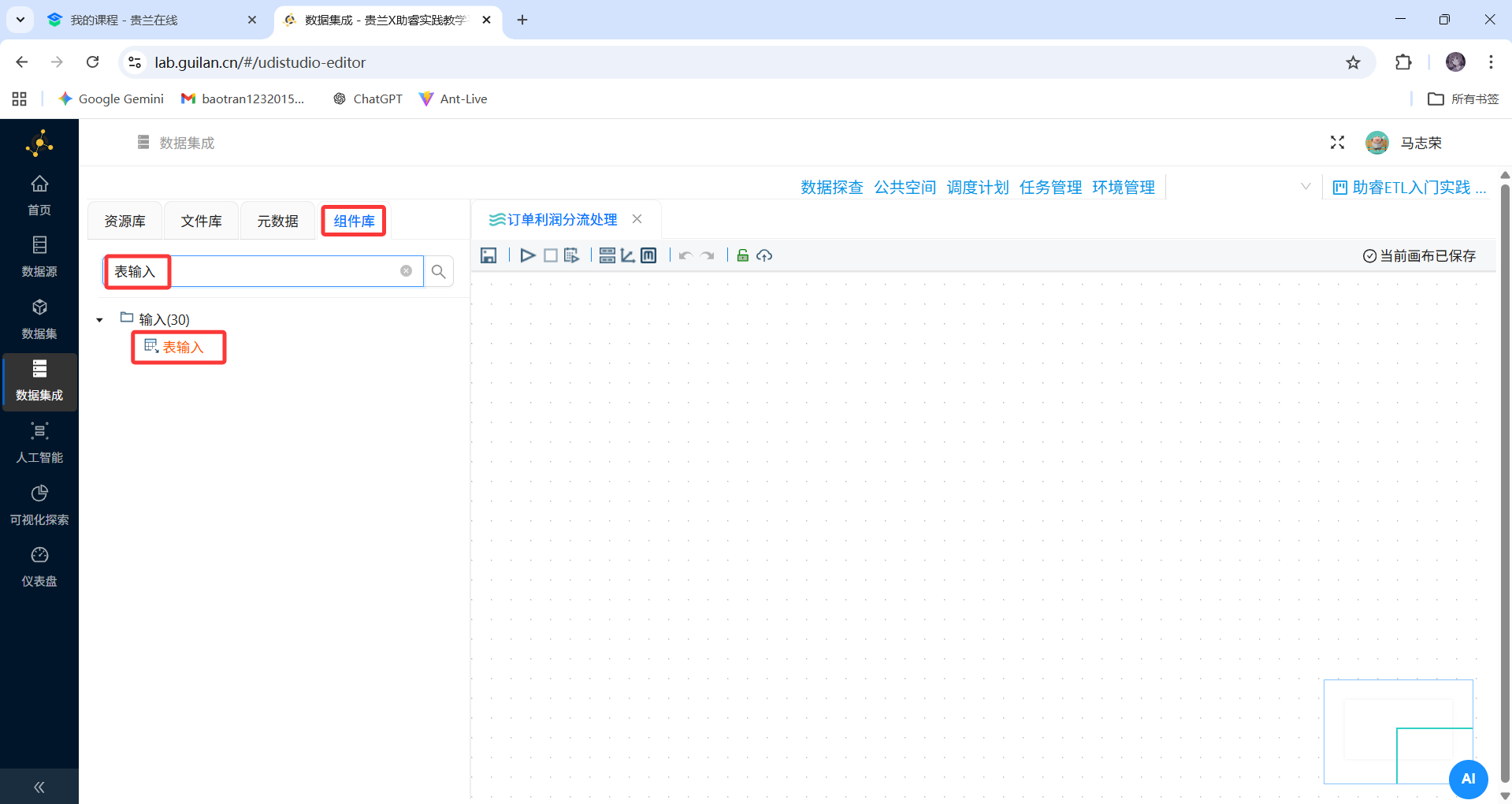

• 在搜索输入框中输入“表输入”，即可查询到”表输入”组件

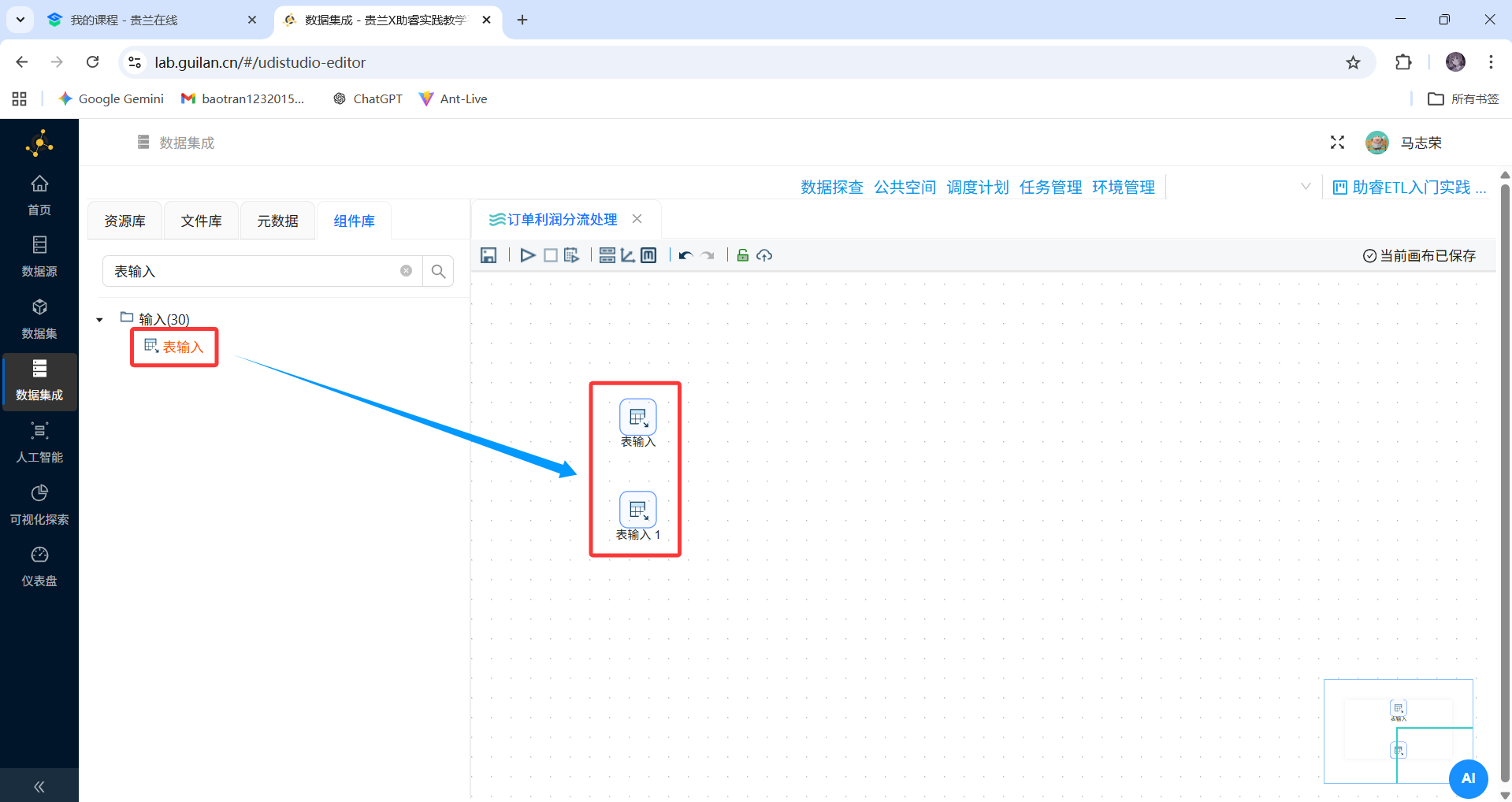

• 拖拽表输入组件至画布中

• 再次拖拽表输入组件拖拽至画布中，即拖拽2个表输入组件至画布中

• 右键表输入组件，点击“编辑组件”

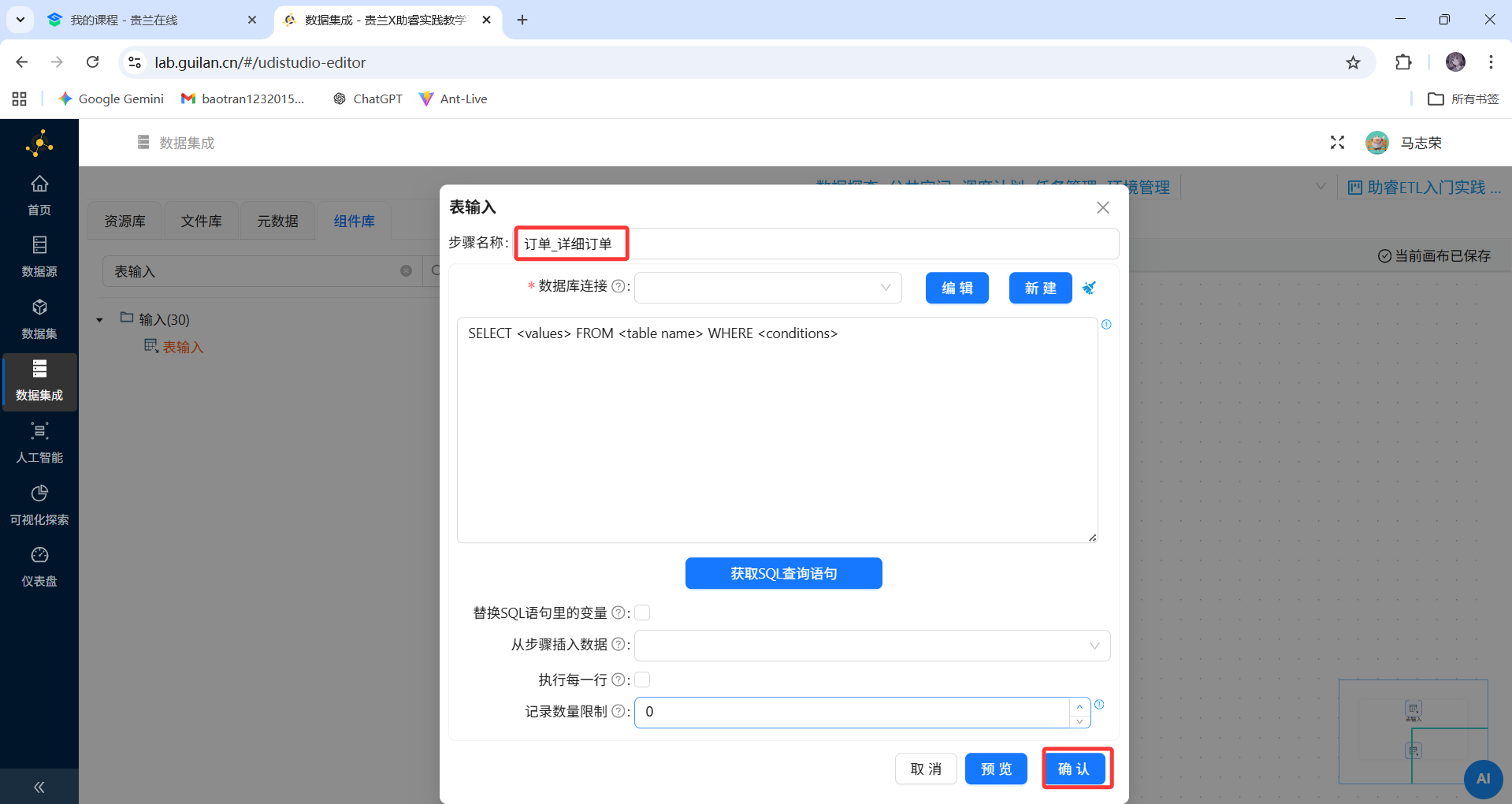

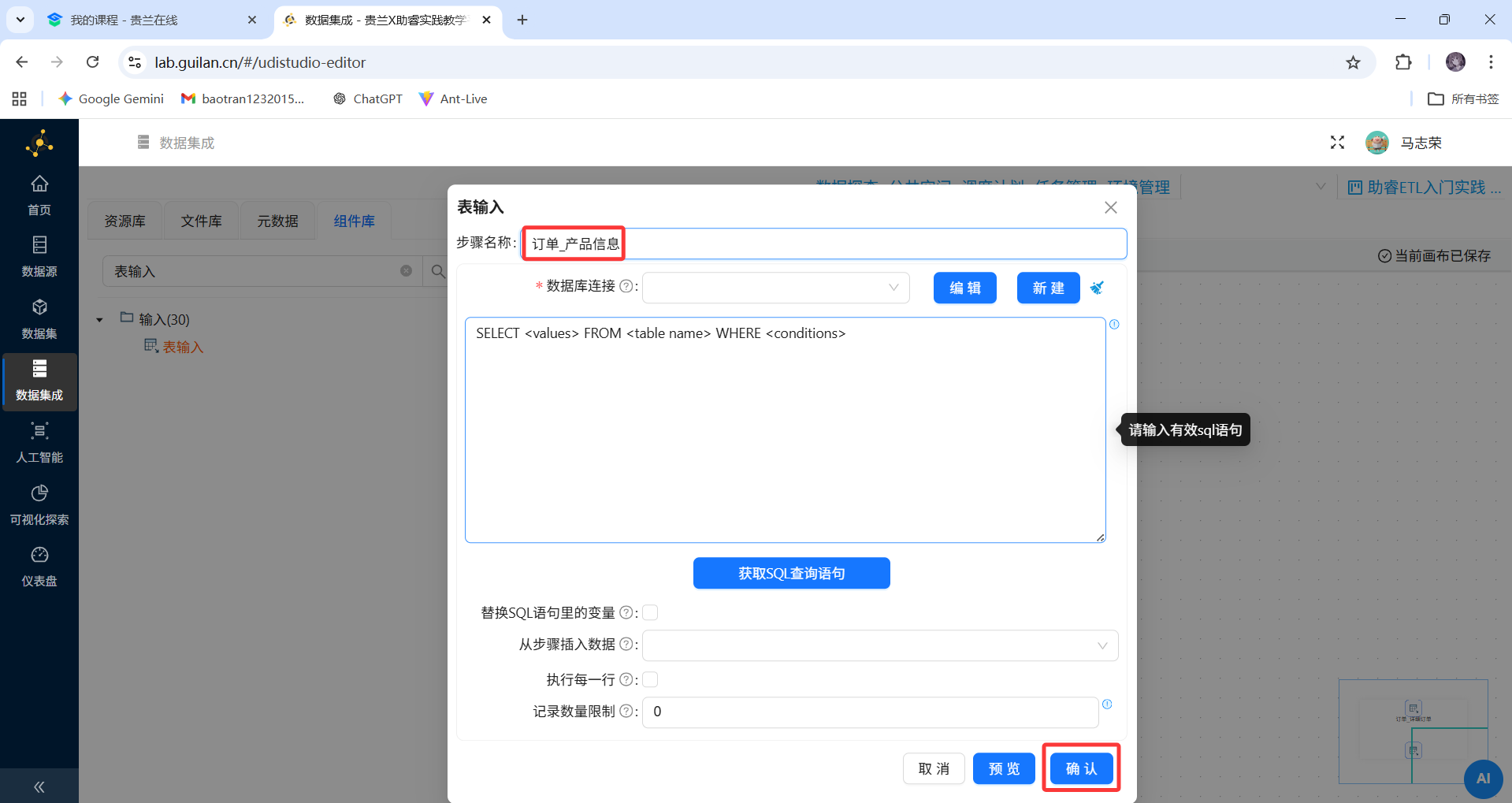

• 修改步骤名称中为订单_详细订单，点击“确认”，此时画布中的对应表输入组件被命名为“订单__详细订单”

• 同样的，另一表输入组件修改为订单__产品信息

2.7.2添加记录集连接组件

使用表输入组件读取数据后，需要通过记录集连接组件将表输入组件的数据进行关
联。

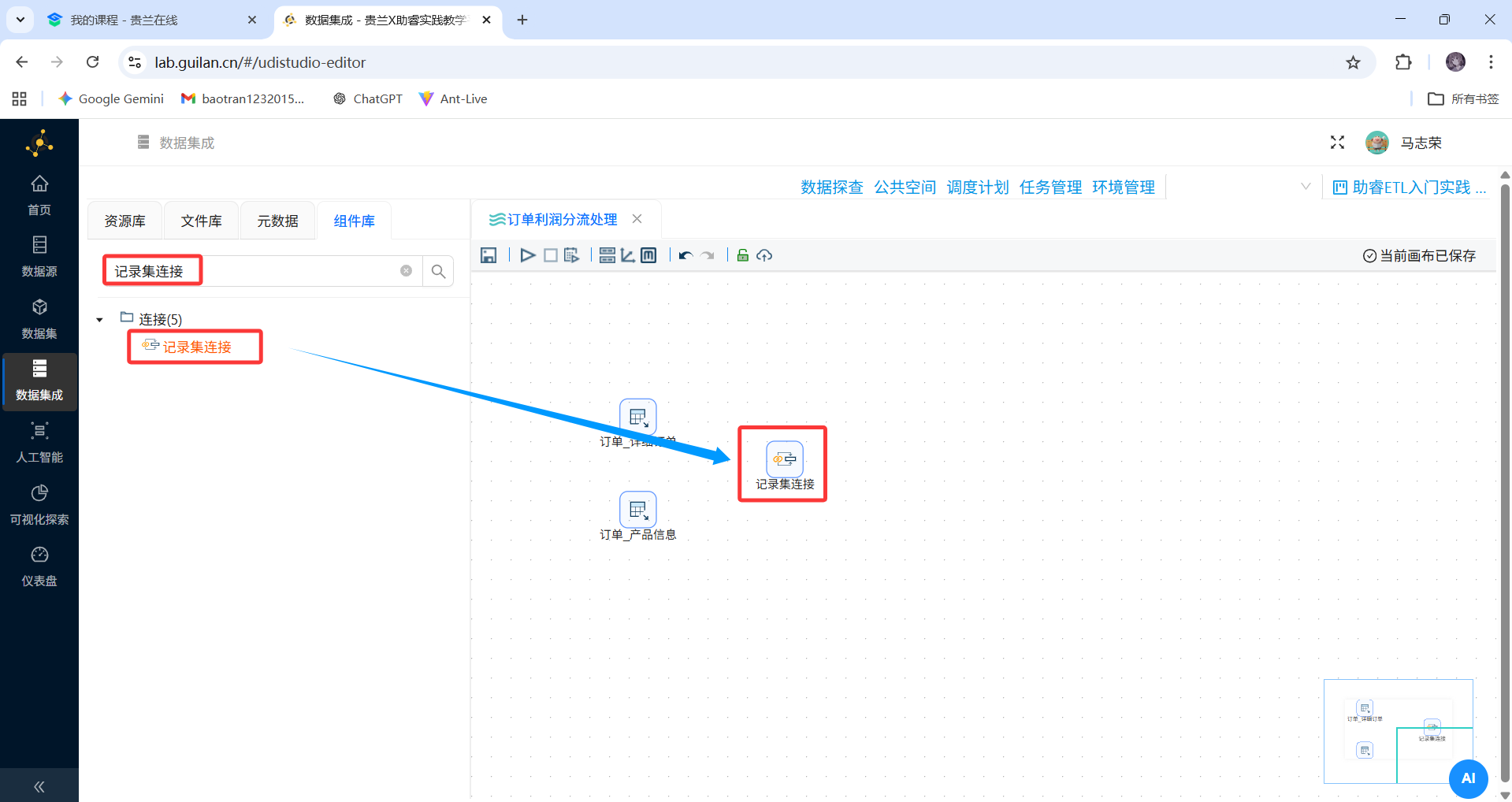

• 在搜索输入框中输入“记录集连接”，将记录集连接组件拖拽至画布中

• 创建两个表输入组件到记录集连接组件的连接线

2.7.3添加字段选择组件

两个表数据进行连接后，会出现重复的字段”产品ID”。我们可以通过”字段选择”组件移除这个多余字段。

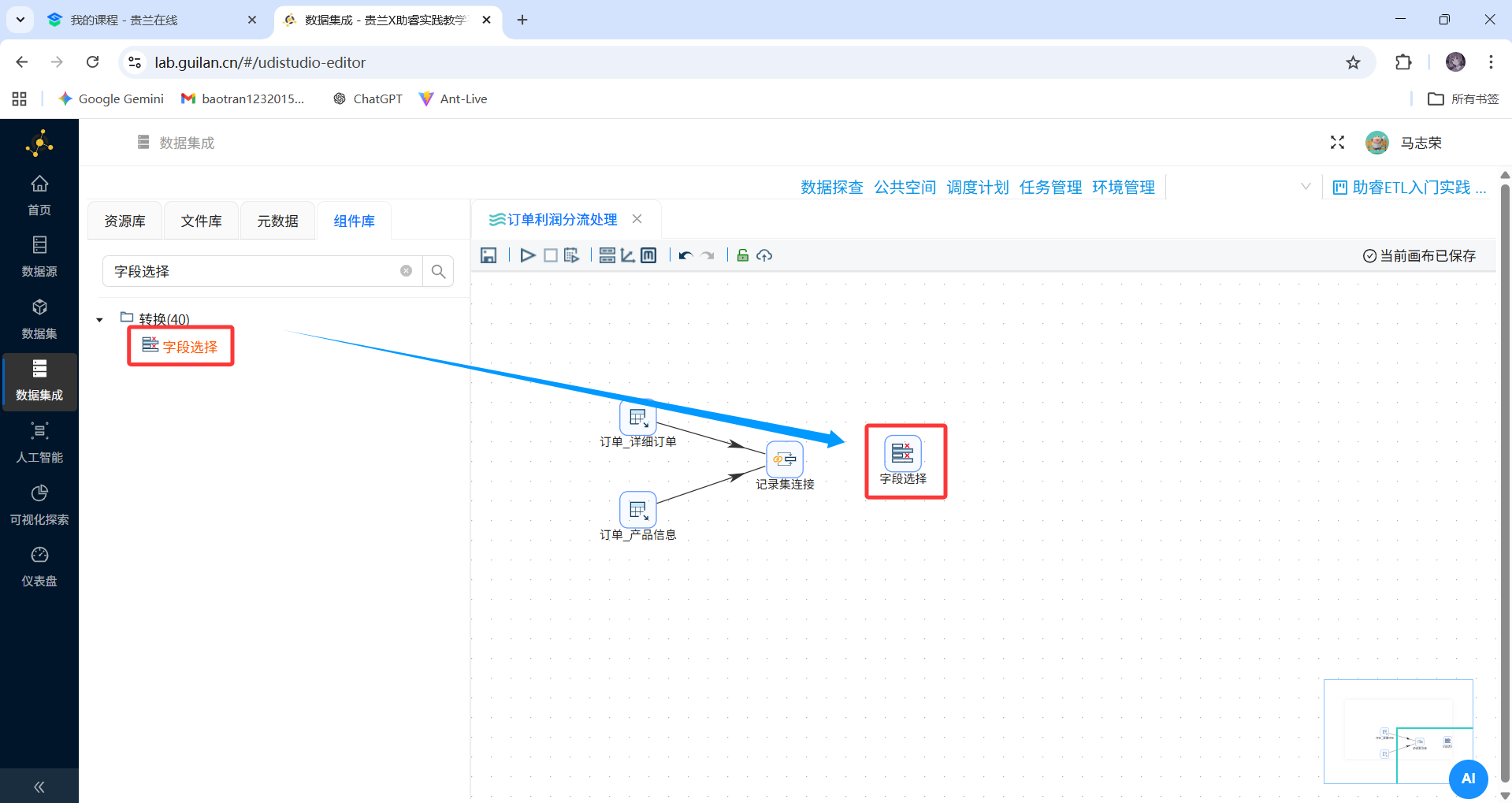

• 在搜索输入框中输入“字段选择”，将字段选择组件拖拽至画布中

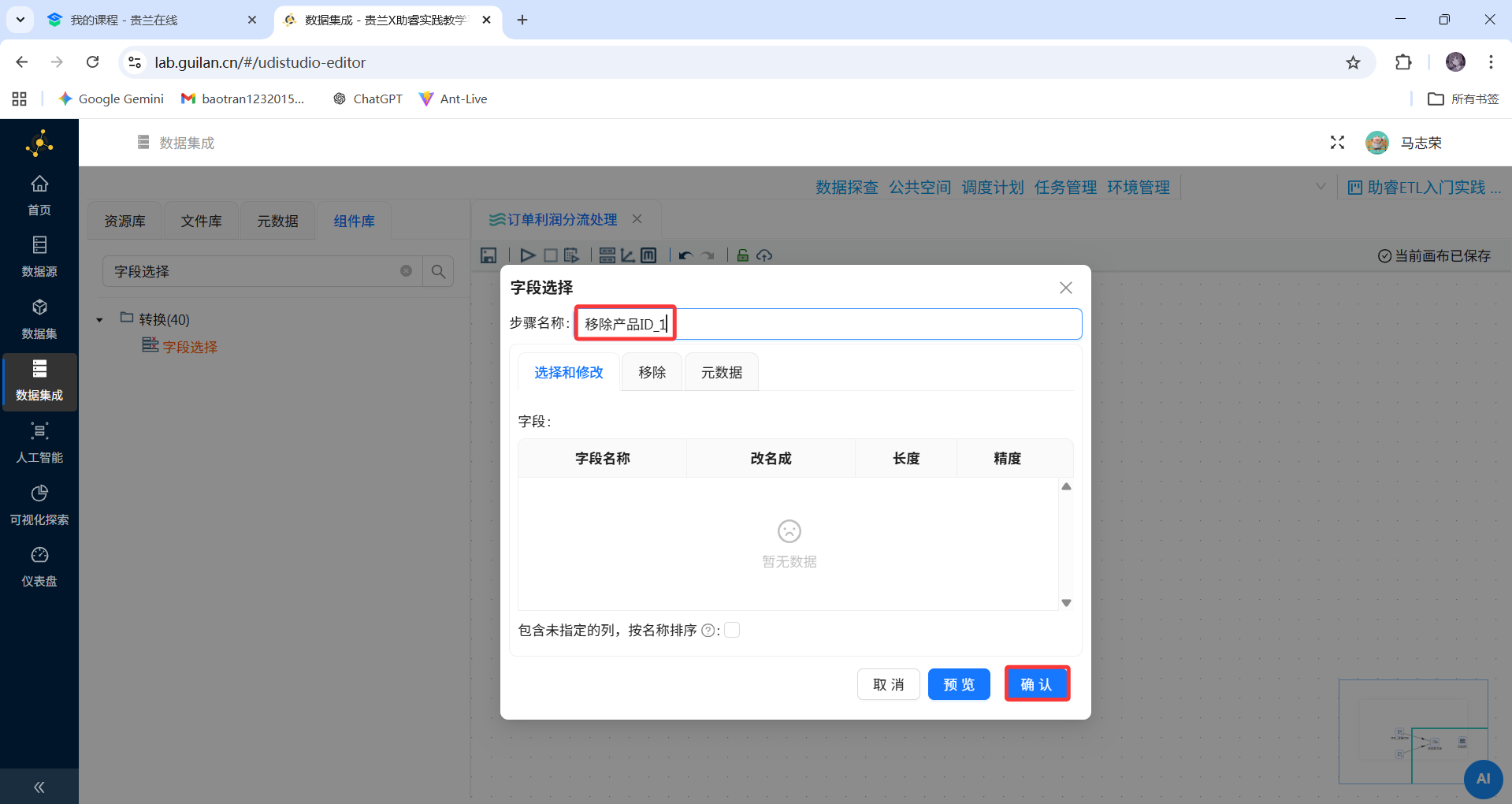

• 将字段选择组件名字修改为”移除产品ID_1字段”

• 创建记录集连接组件到字段选择组件的连接线

2.7.4添加过滤记录组件

本次实验是根据订单的利润情况对订单进行分流。使用“过滤记录”组件可以根据记录中某个字段的值进行记录分流。

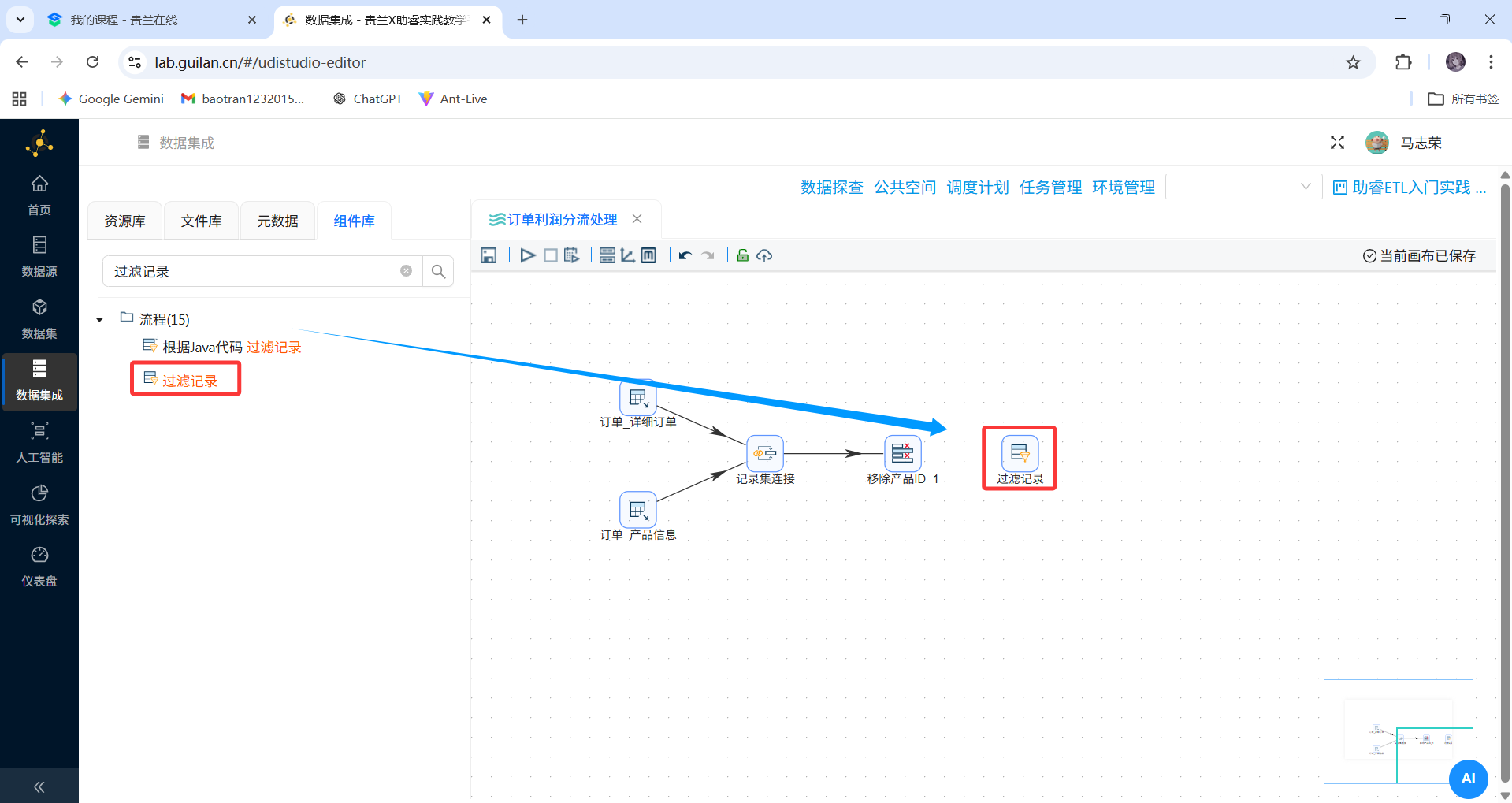

• 在搜索输入框中输入“过滤记录”，拖拽过滤组件至画布中

• 创建字段选择组件到过滤记录组件的连接线

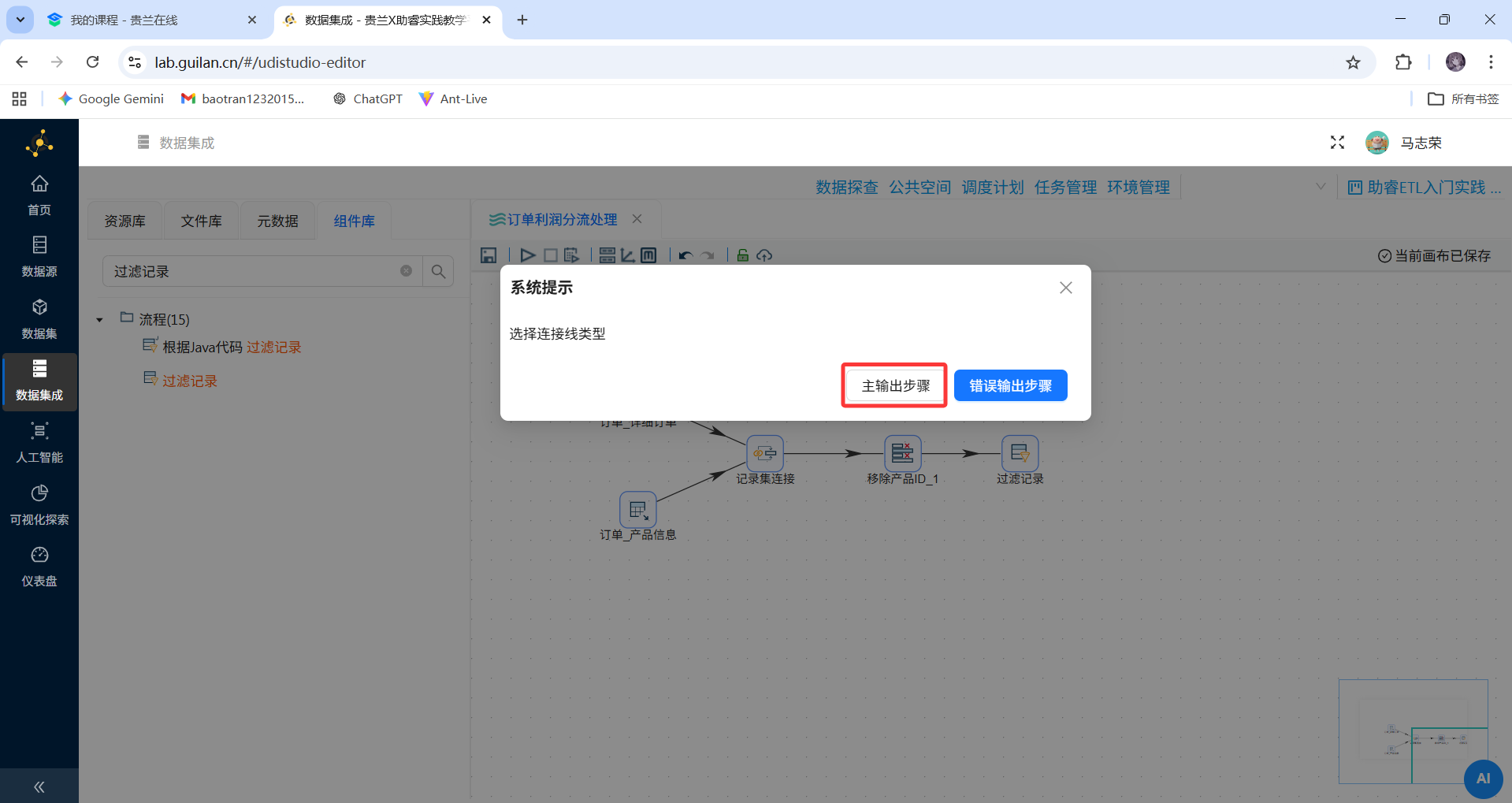

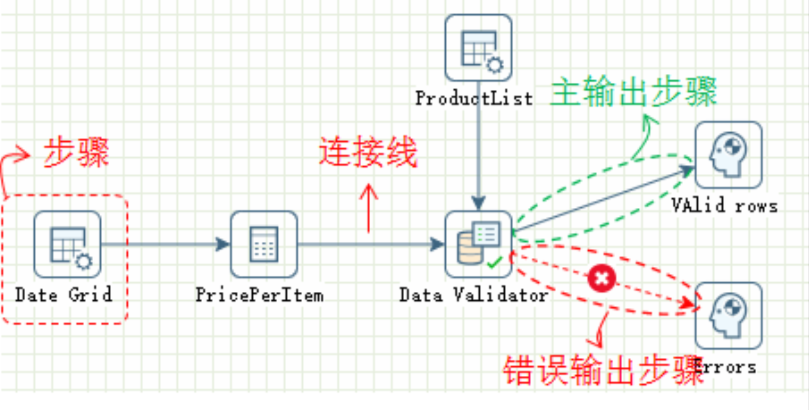

• 在选择连接线的弹窗中点击“主输出步骤”。由于在进行字段选择操作时，可能有记录不满足要求，导致记录被标记为错误。主输出步骤表示满足要求的记录通过该连接线传输数据。

2.7.5添加excel输出组件

记录经过“过滤记录”组件后会被分成2个记录流。我们可以根据业务需求将2个记录流输出到指定位置（文件、数据库表）。在本次实验中，我们选择将记录输出到Excel文件中。

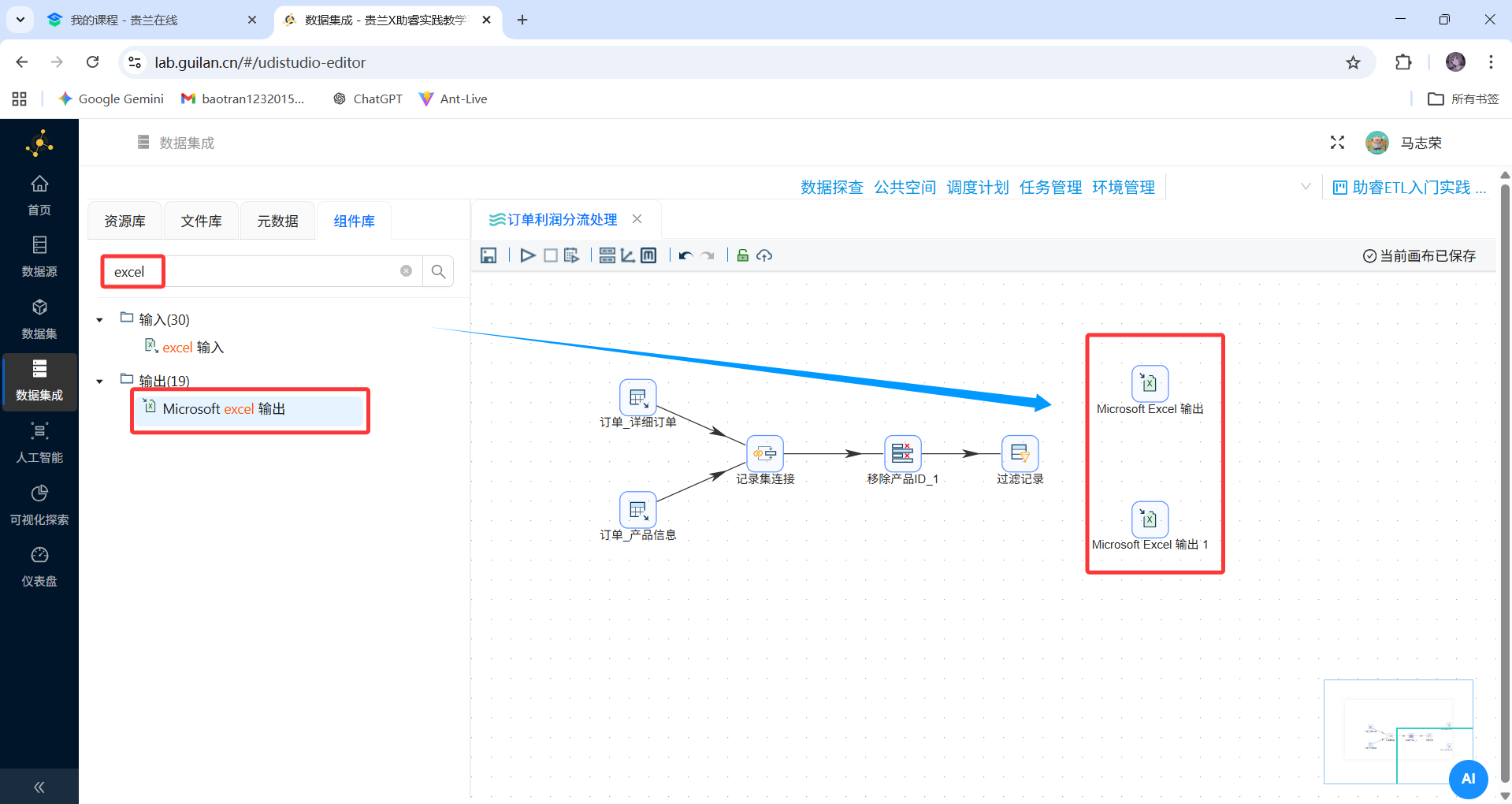

• 在搜索输入框中输入"excel输出”，将2个表输出组件拖拽至画布中

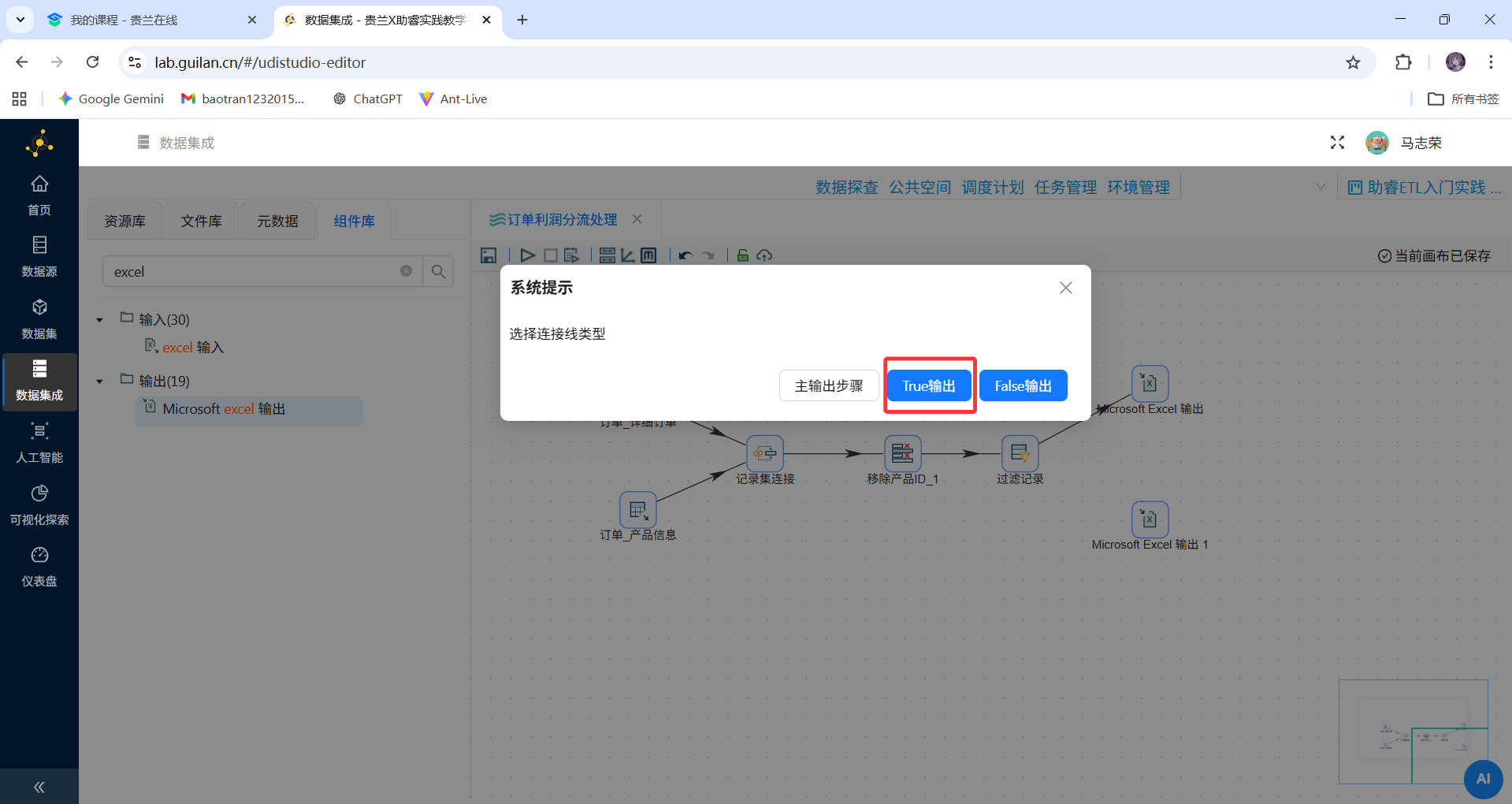

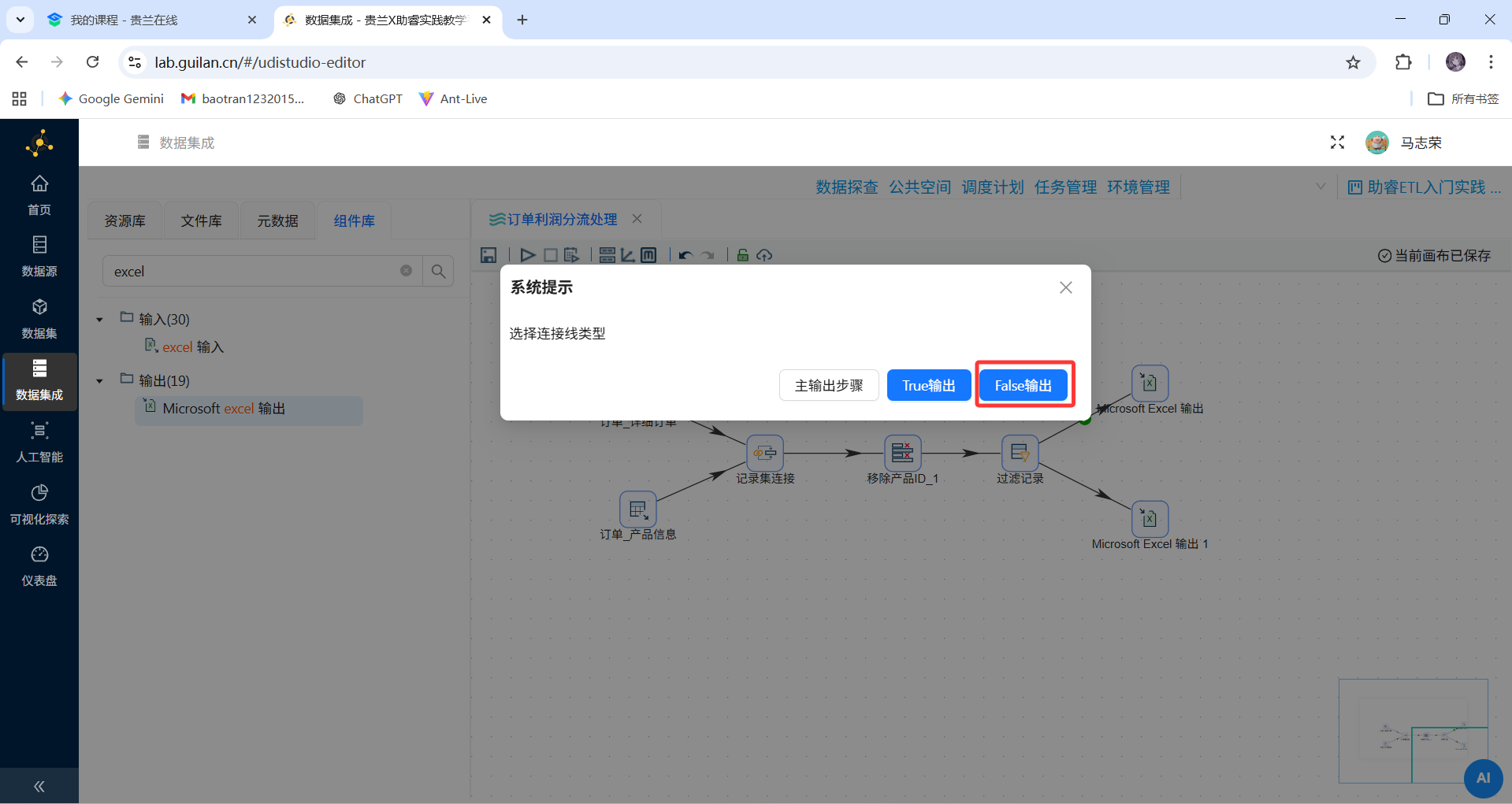

• 2个excel输出组件分别命名为”盈利订单”和”亏损订单”，并创建过滤记录组件到两个excel输出组件的连接线，在选择连接线类型的弹窗中分别选择”True输出”和”False输出”

“True输出”表示满足过滤条件的记录输出。

“False输出”表示不满足过滤条件的记录输出。

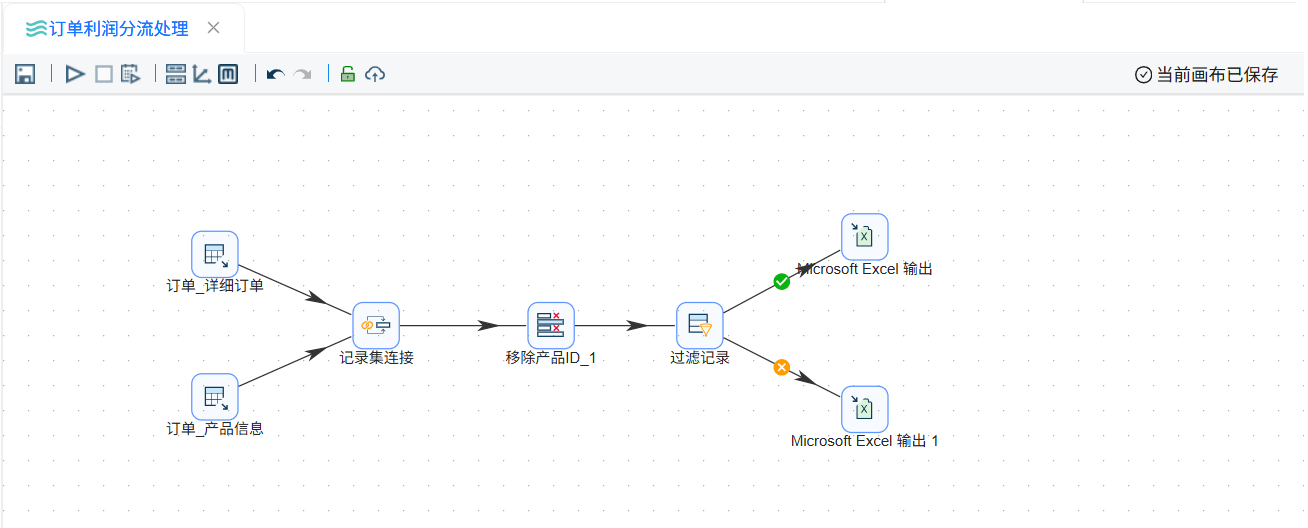

• 至此，一个完整的转换任务流程构建完毕

2.8配置组件信息

组件添加完成后需要对其进行相应配置。

2.8.1表输入组件配置

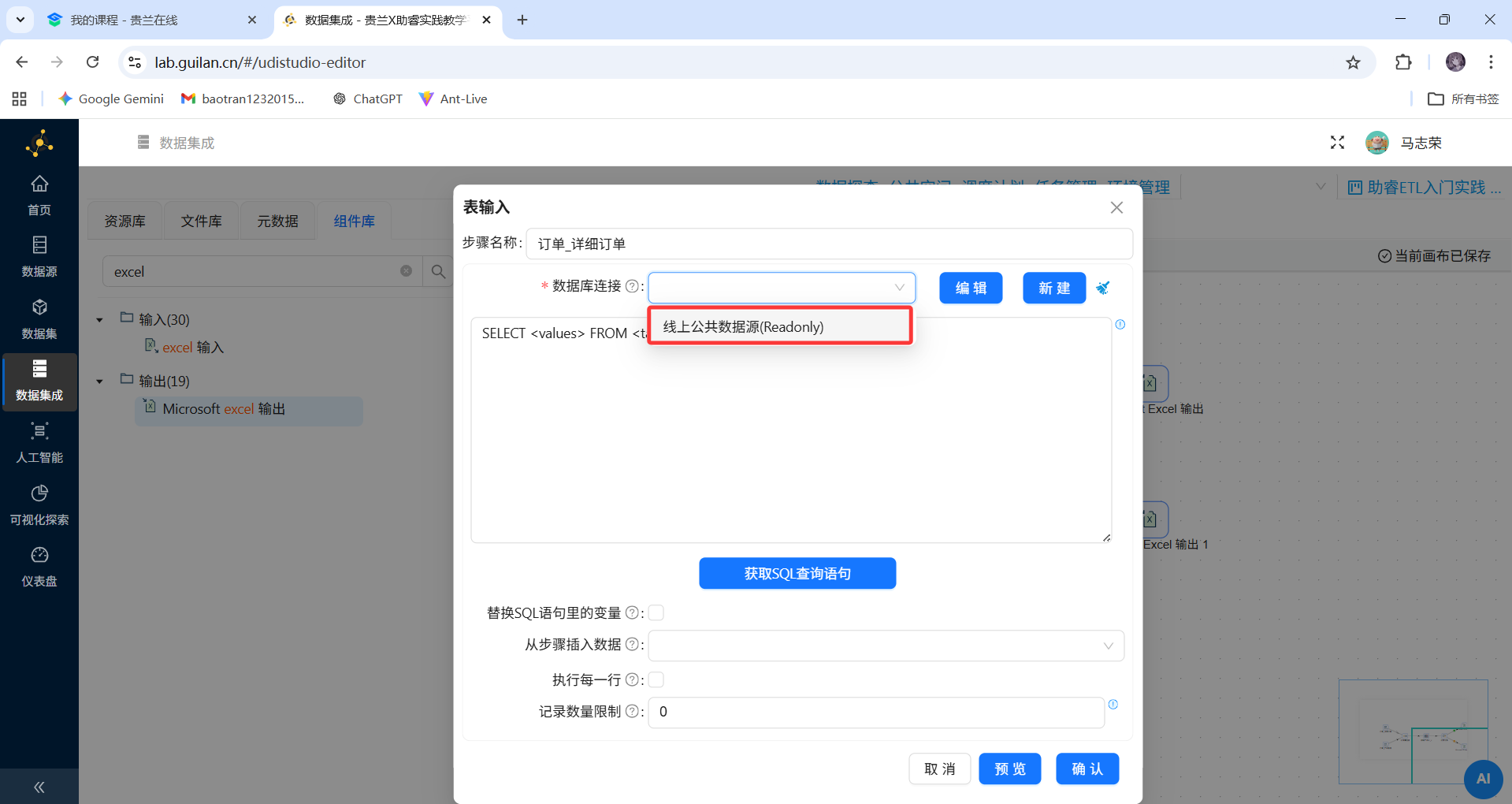

• 双击订单_详细订单表输入组件，弹出组件配置页面。在数据库连接下拉框中选择已同步的”线上公共数据源(Readonly)

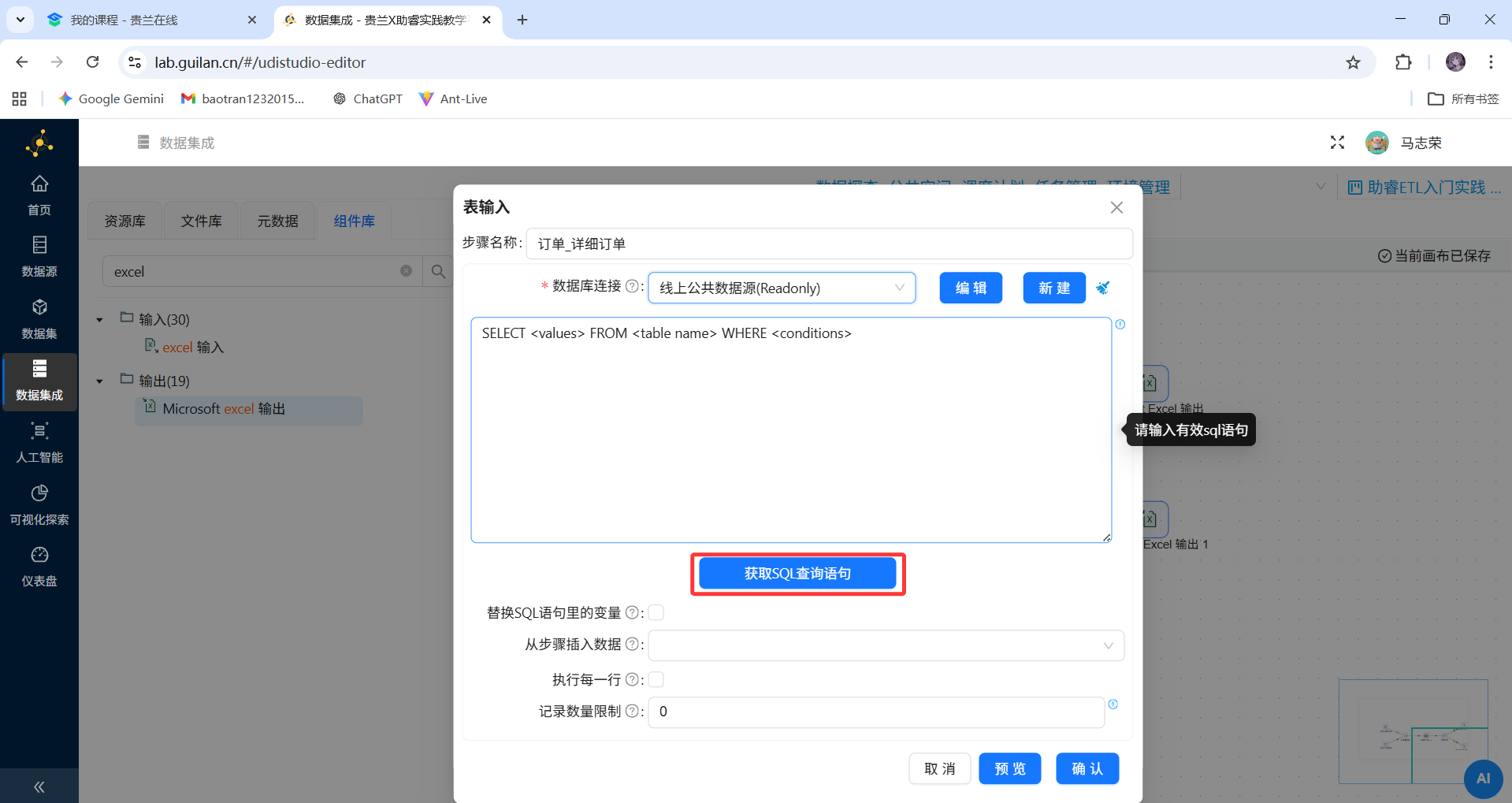

• 点击“获取SQL查询语句”，自动生成SQL查询语句。

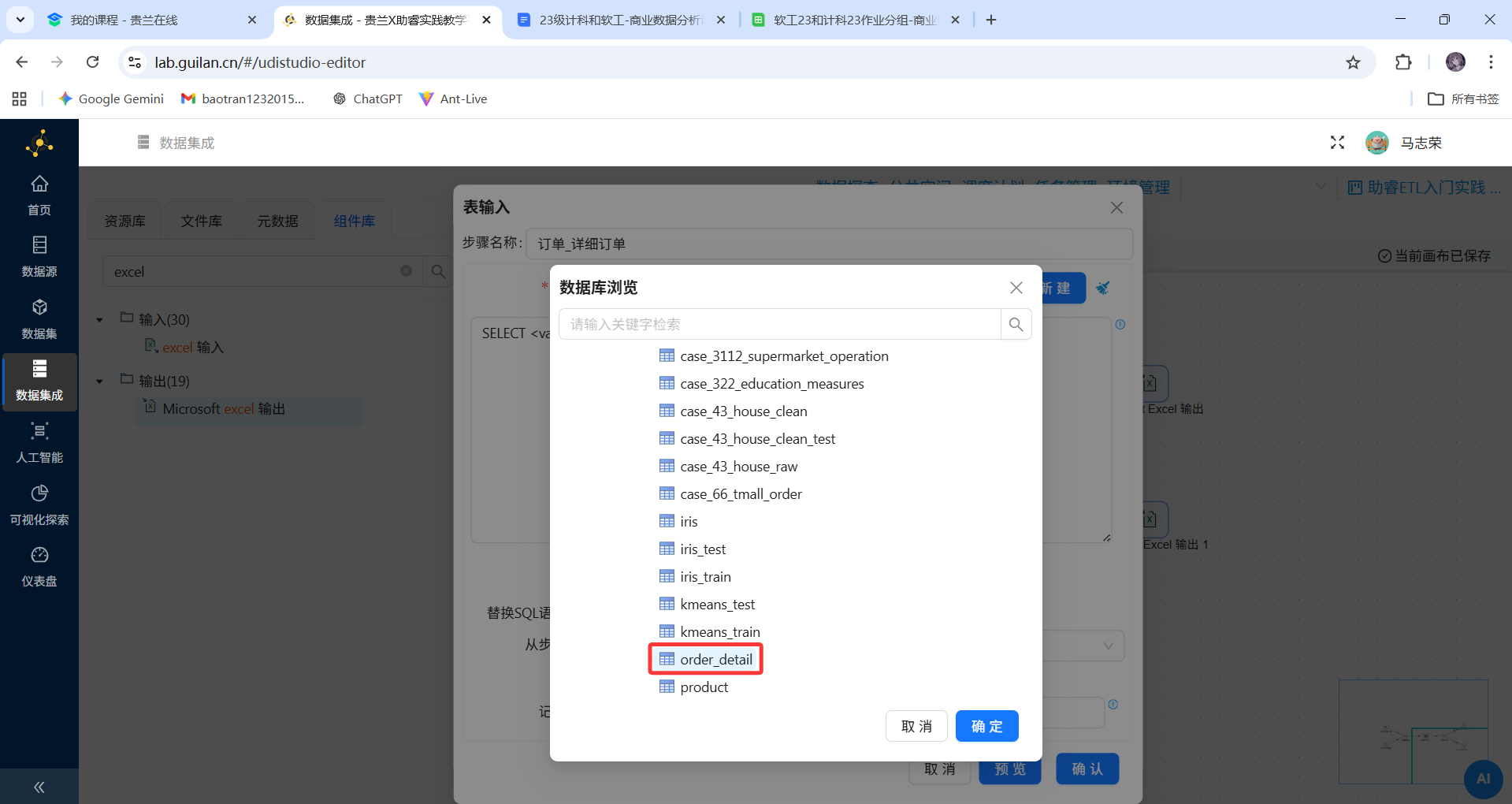

• 下滑找到"business_anaylsis.order，再点击”确定”

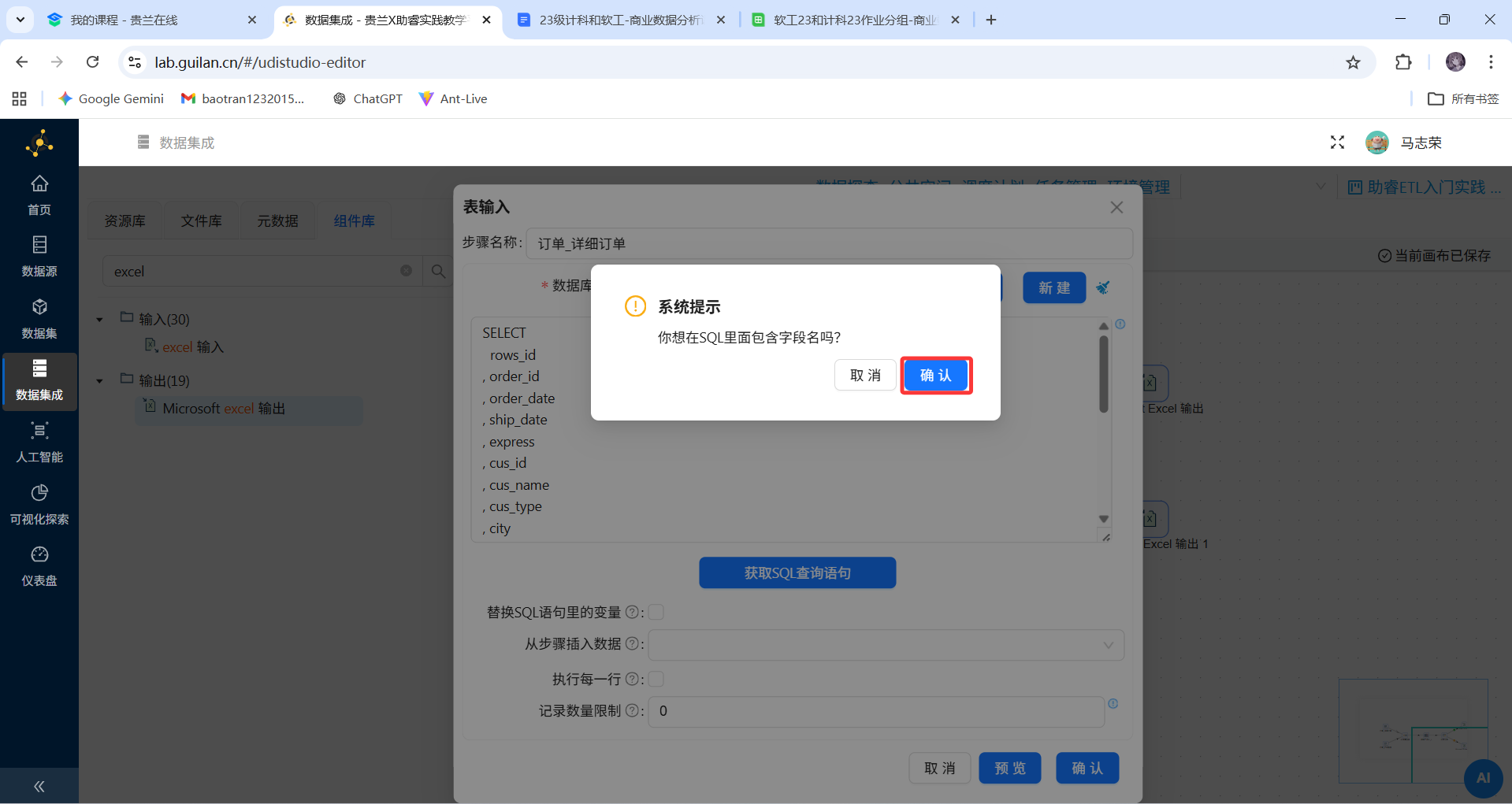

• 在系统提示弹窗中点击“确认”

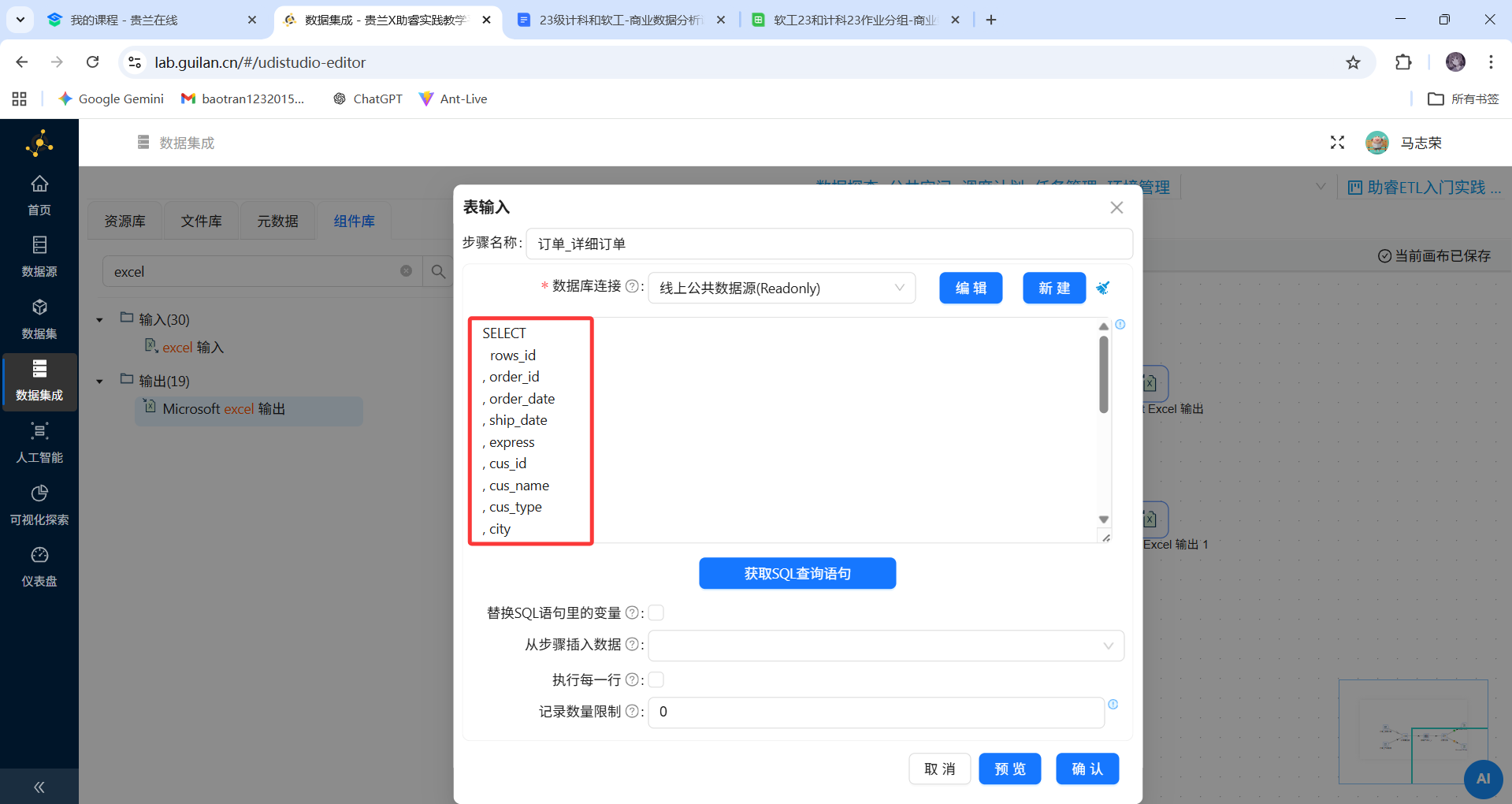

• 系统自动填写了完整的SQL查询语句，点击“确认”。当自动生成的SQL语句无法满足业务需求时，也可以通过在文本框输入自定义SQL语句。表输入组件的其他配置参数保持默认即可

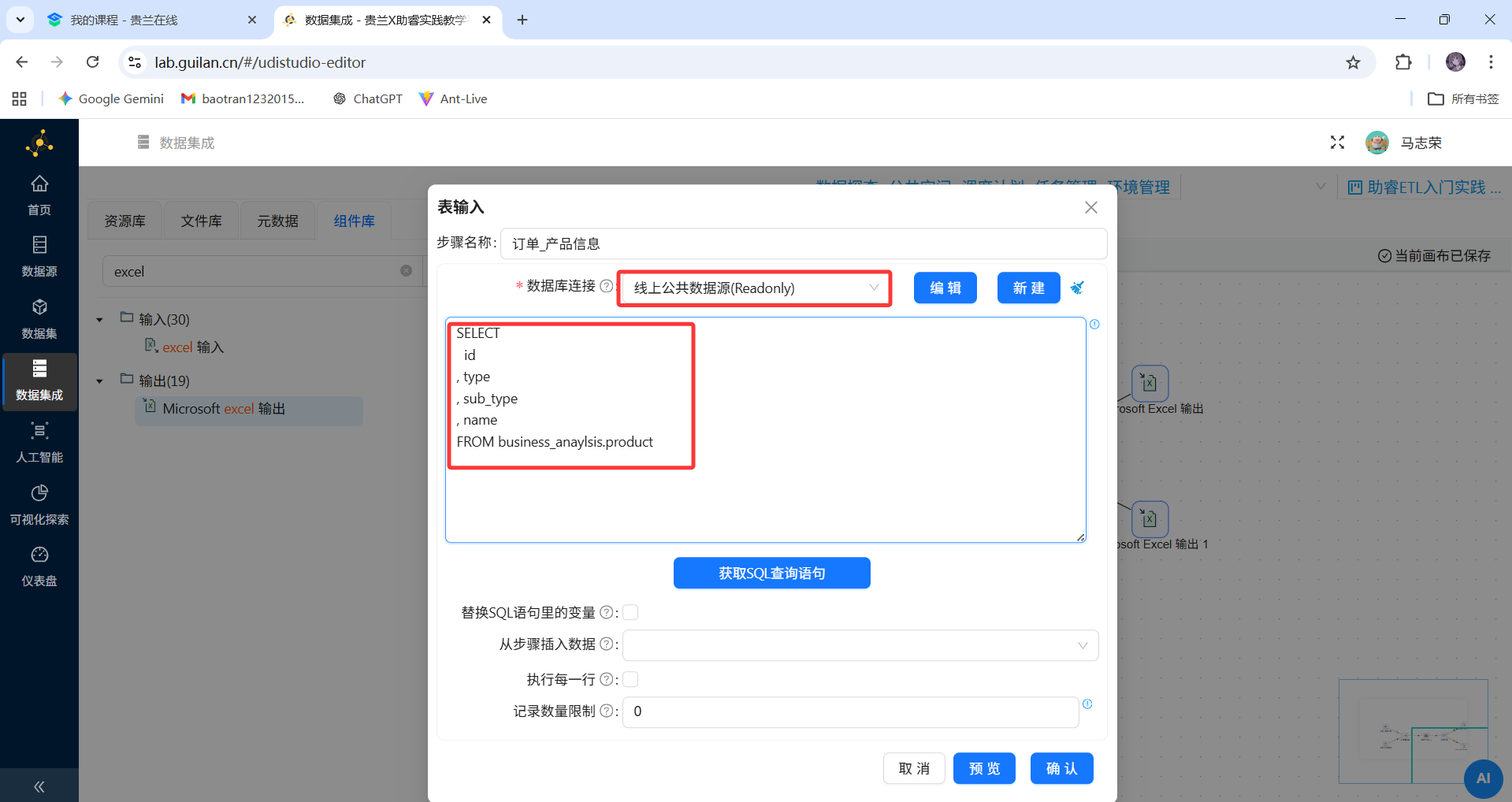

• 另一个订单_产品信息表输入也参考上述配置，获取”business_anaylsis.product”的SQL查询语句

2.8.2记录集连接组件配置

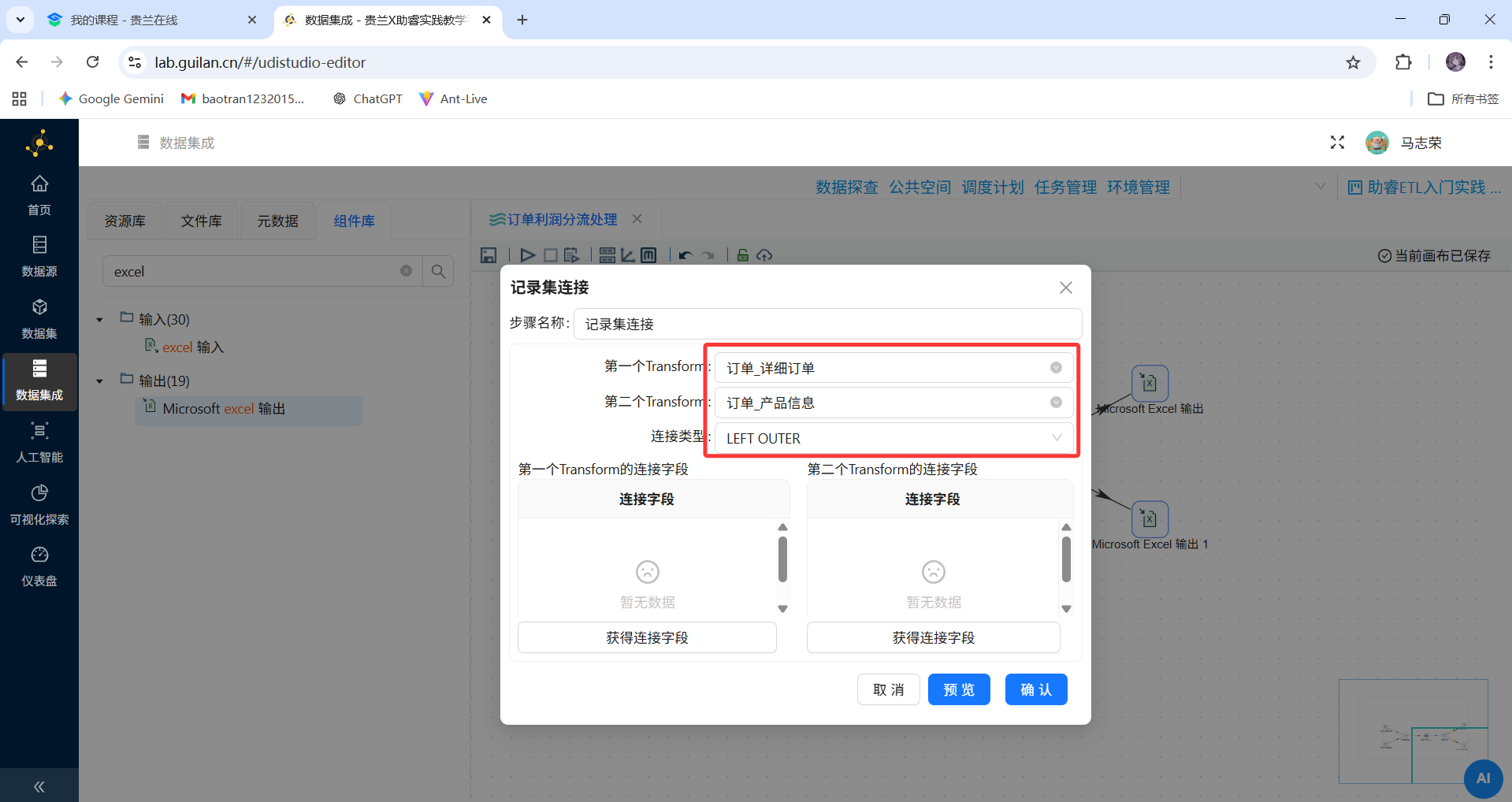

• 双击记录集连接组件，在下拉列表中选择需要连接的数据来源

• 第一个Transform选择订单_详细订单，第二个Transform选择订单_产品信息，连接类型选择LEFT OUTER

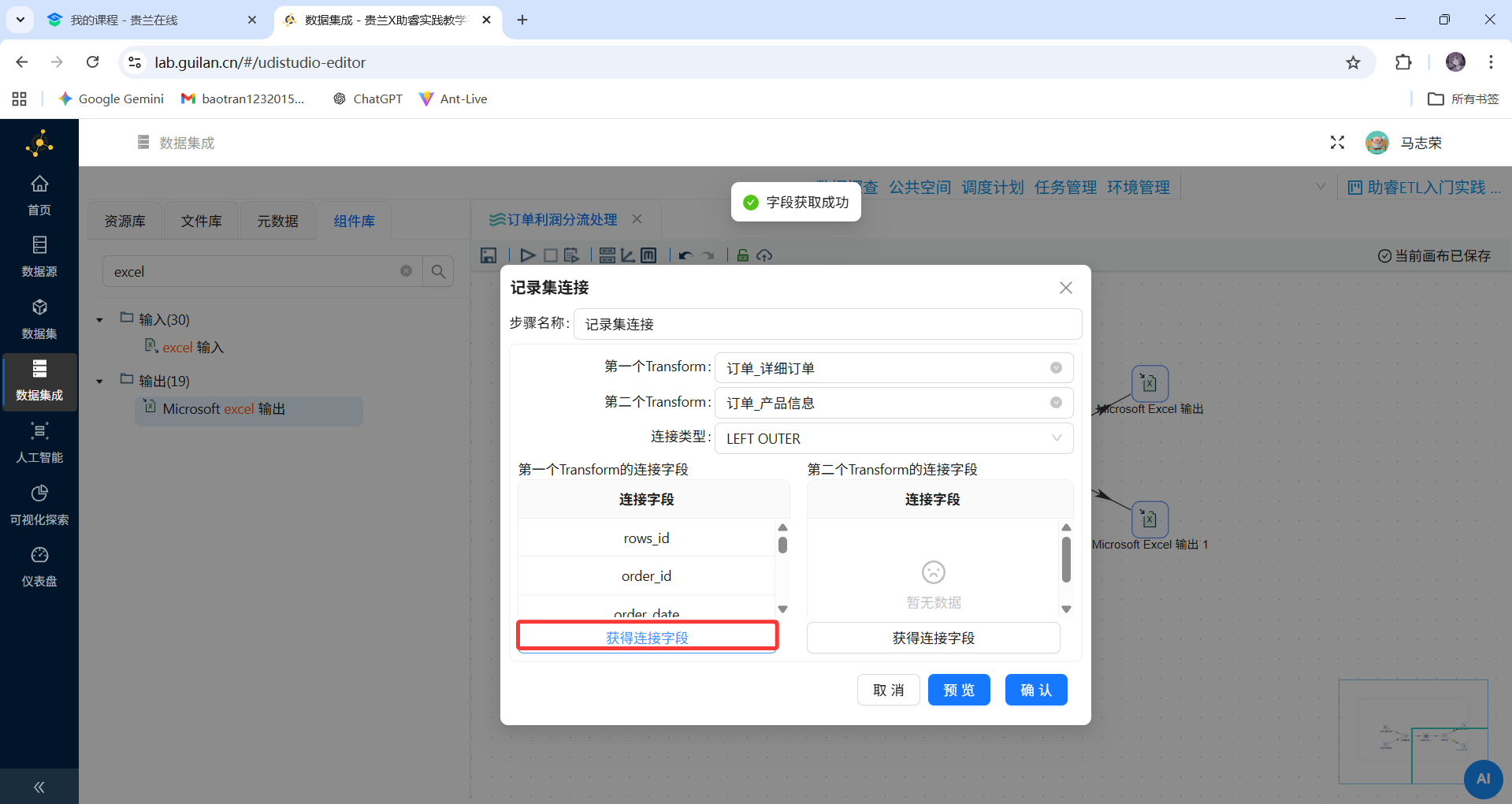

• 点击第一个Transform的连接字段中的”获得连接字段”按钮，即可获取表输入组件在订单_详细订单的查询到的字段

• 同样的，获取第二个Transform的连接字段

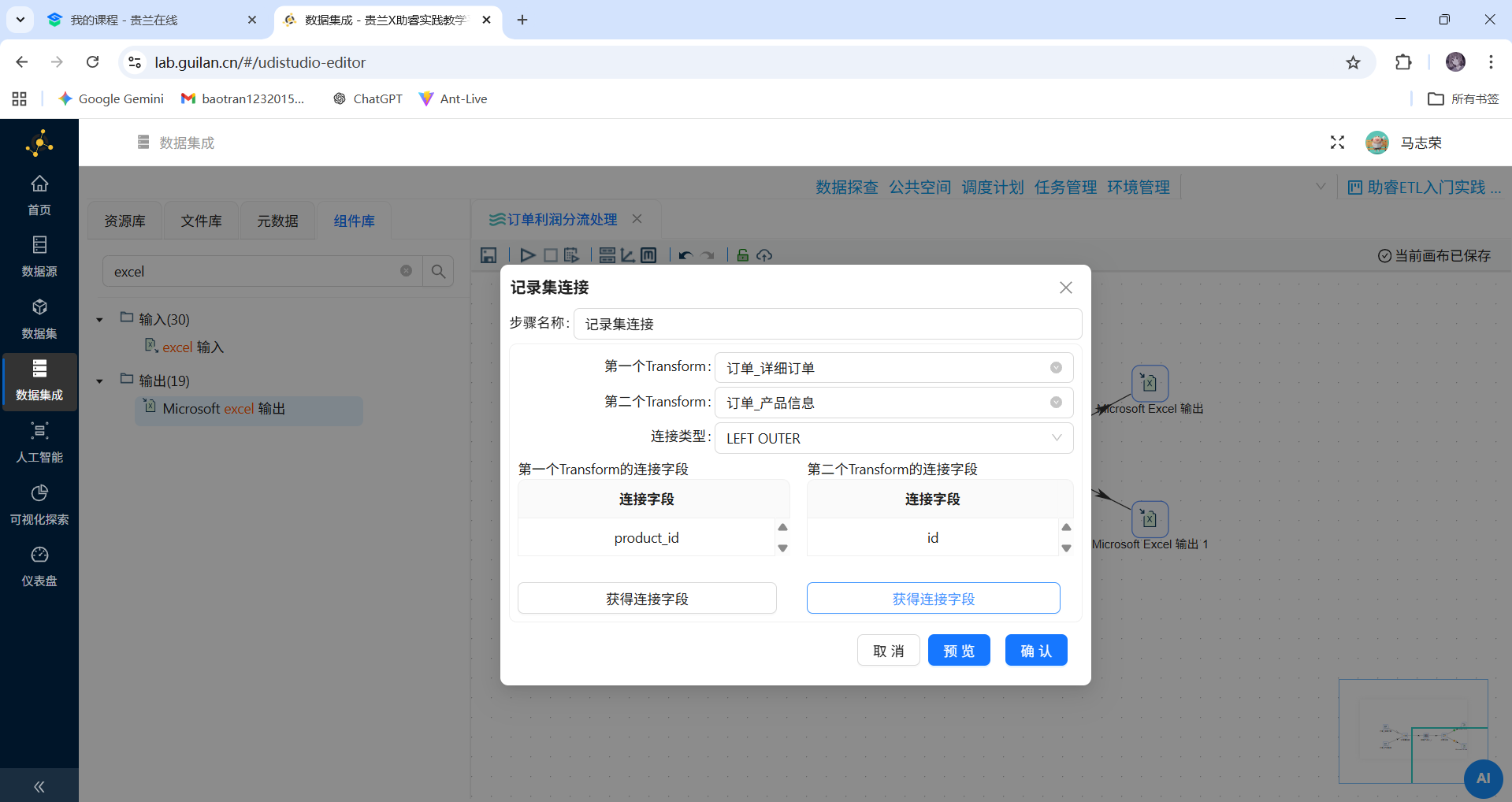

• 第一个Transform字段保留produc_id，第二个Transform的字段保留id，连接类型选择LEFTOUTER，表示使用订单_详细订单的字段produc_id与订单产品信息的字段id进行左外连接

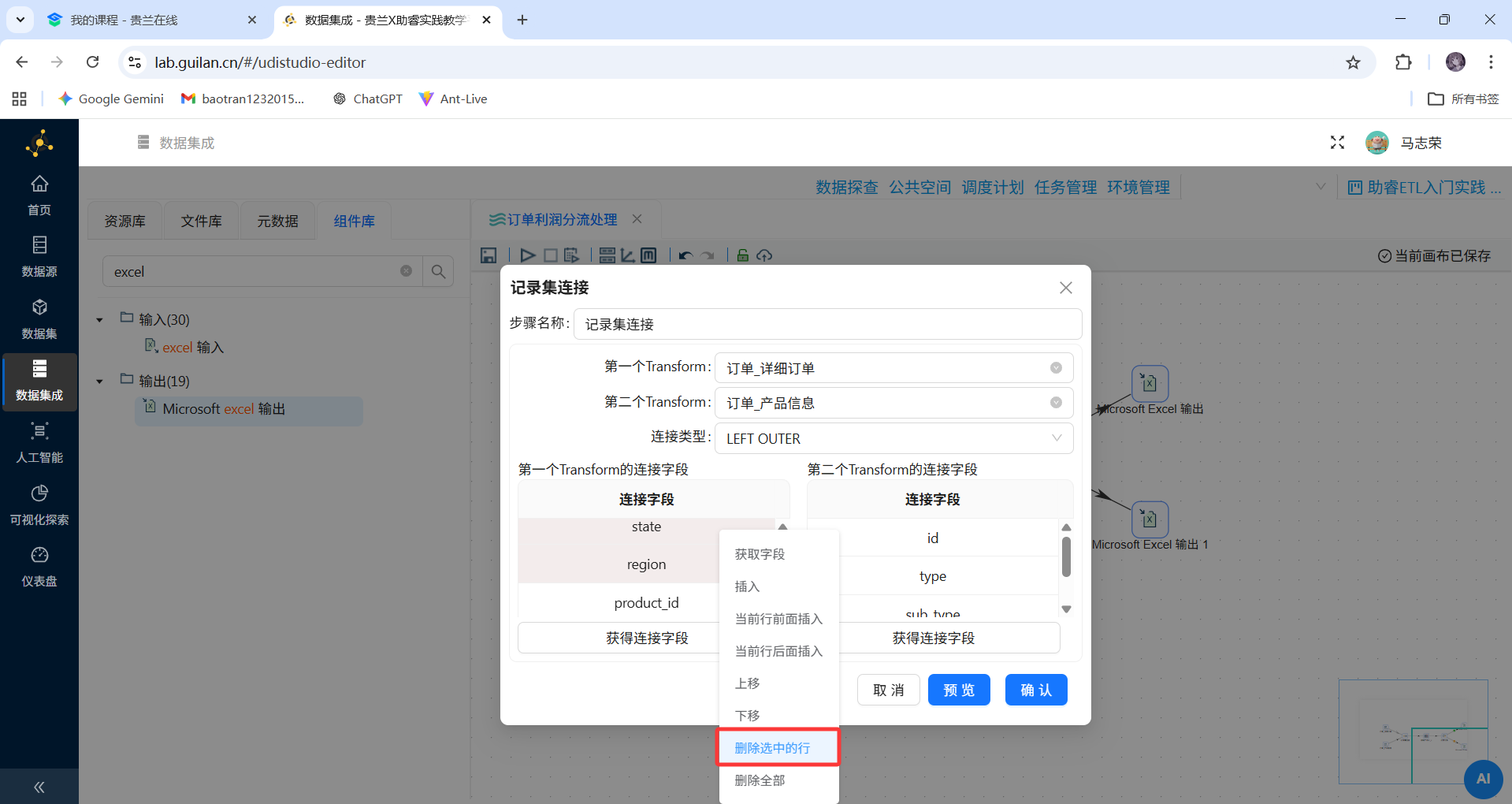

• 第一个Transform字段中除了produc_id外的其他字段，右键点击“删除选中的行”

• 第一个Transform字段中除了id外的其他字段，右键点击”删除选中的行”

2.8.3字段选择组件配置

通过记录集连接后，我们可以发现，字段produc_id与字段id内容相同，只需要保留一个，因此，需要使用”移除产品ID_1字段”字段选择组件的移除选项移除字段id，具体操作如下：

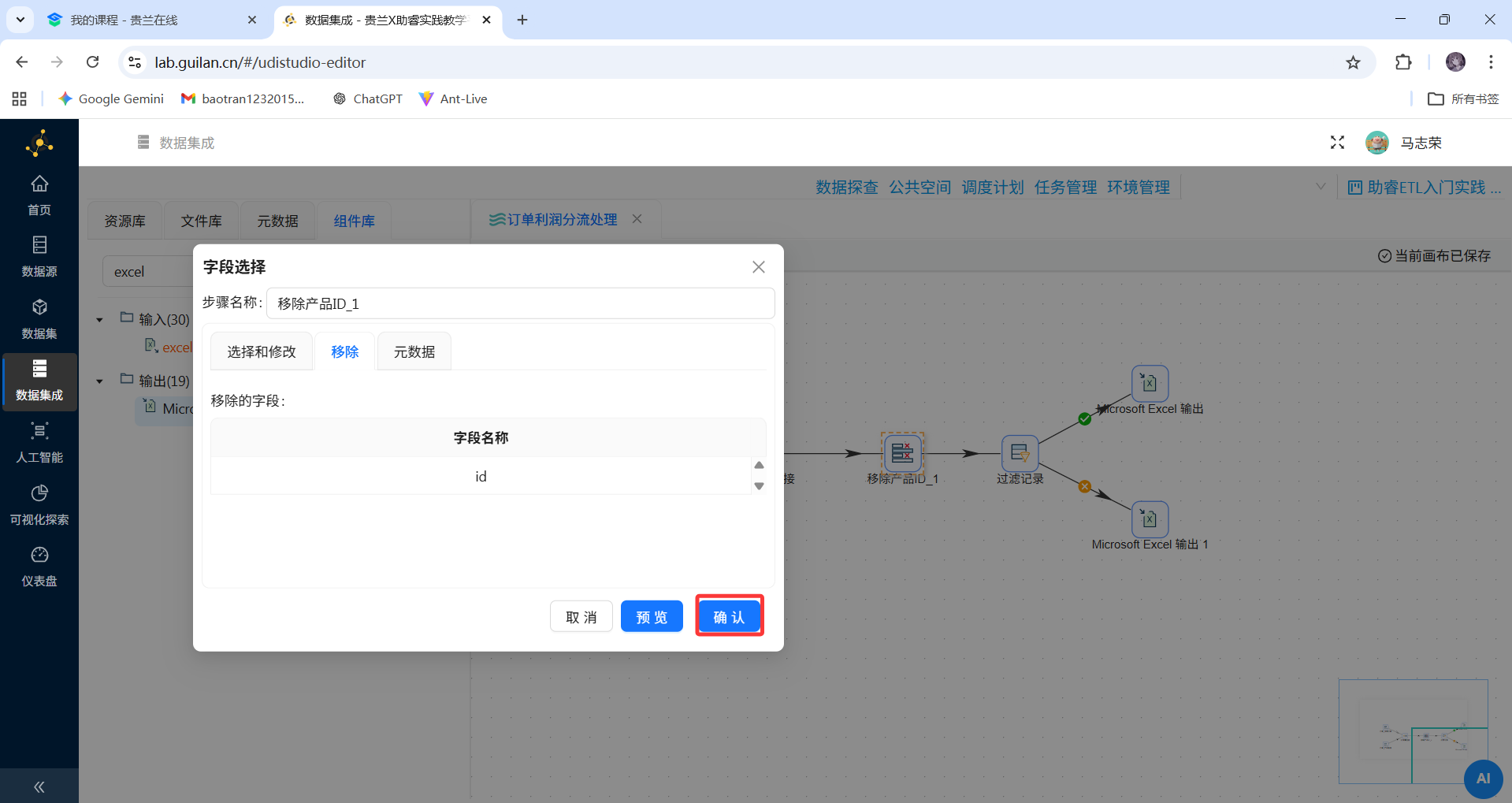

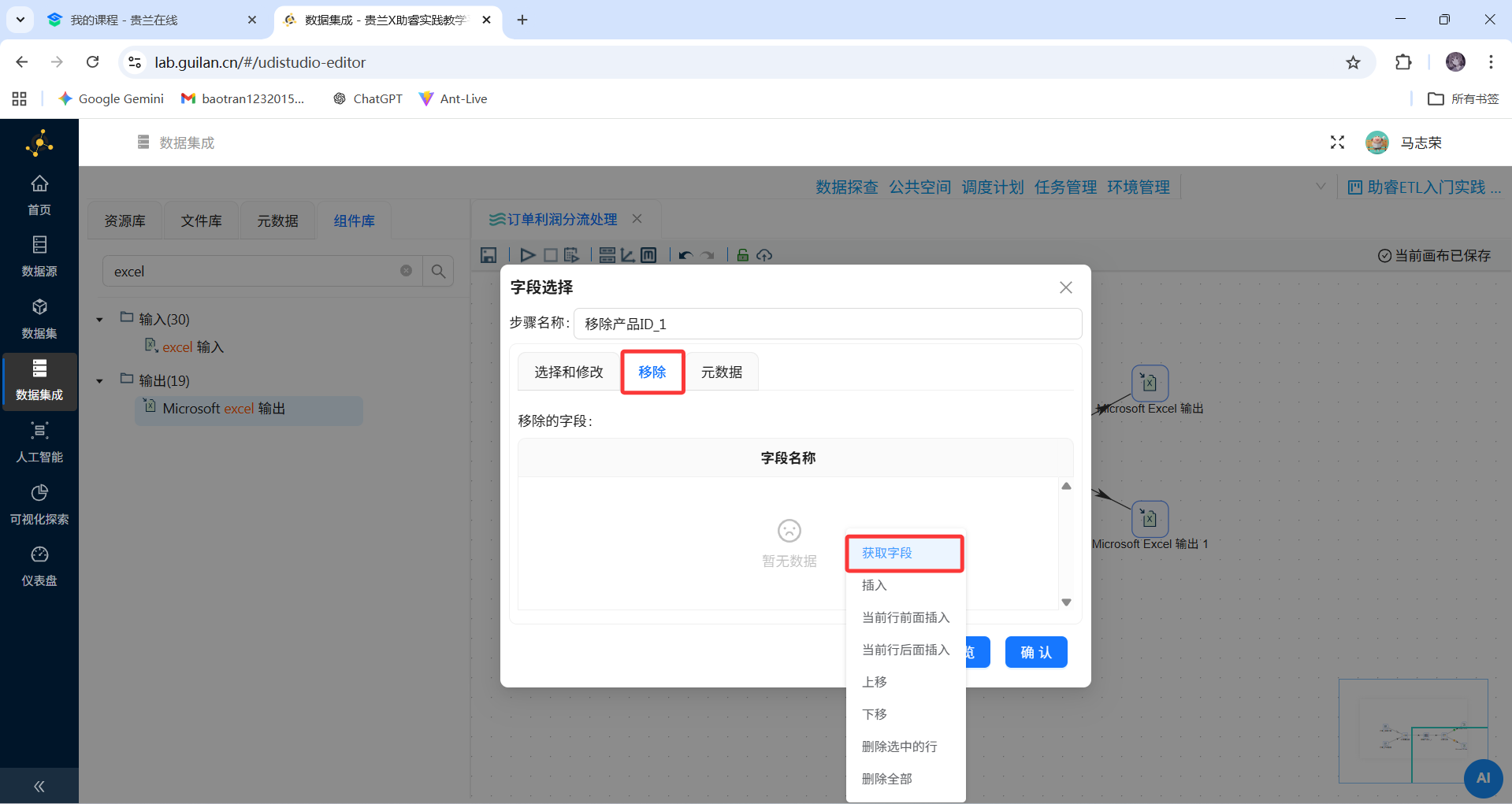

• 双击”移除产品ID_1字段”字段选择组件，点击“移除”，。并点击“获取字段”

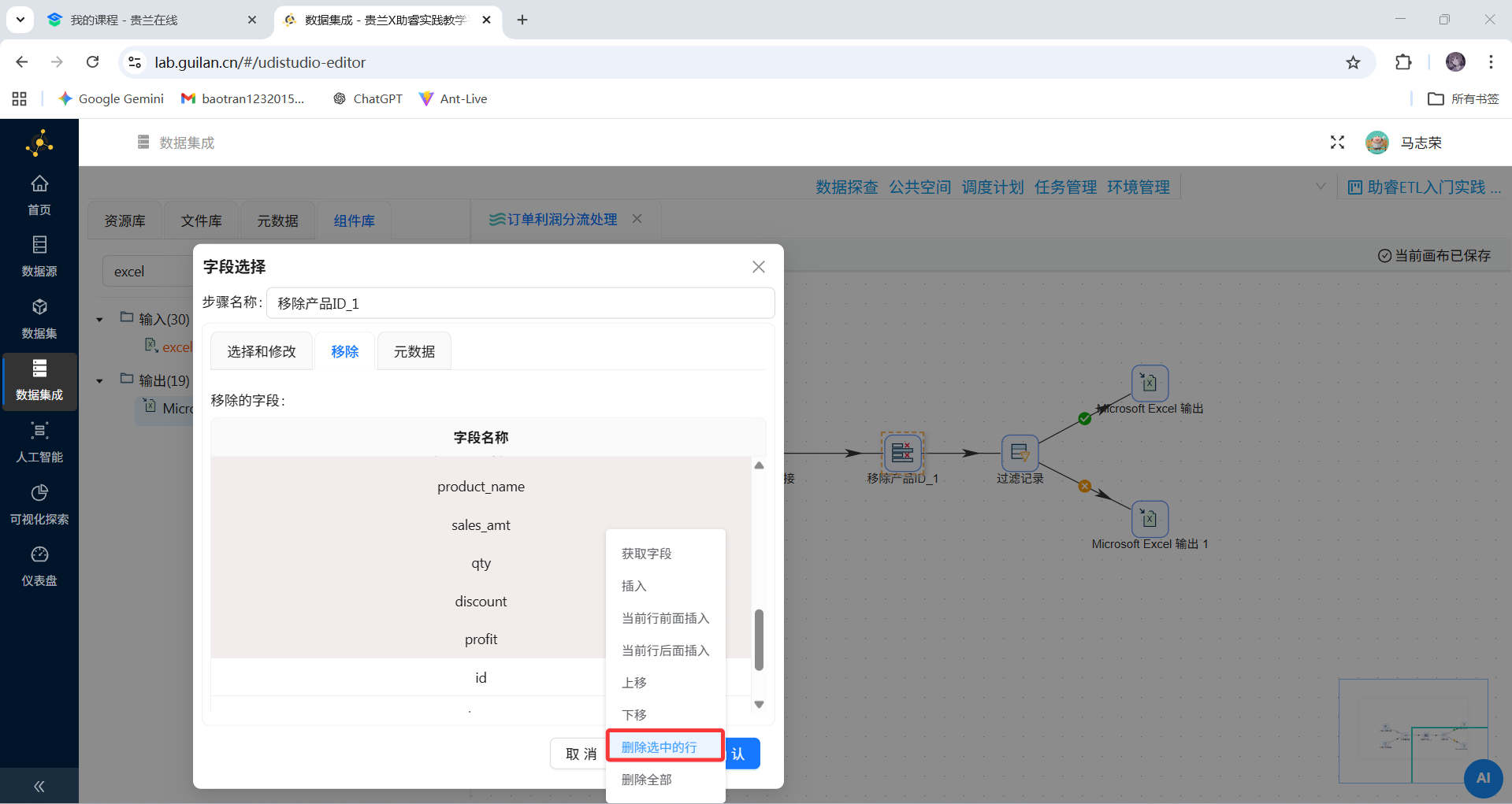

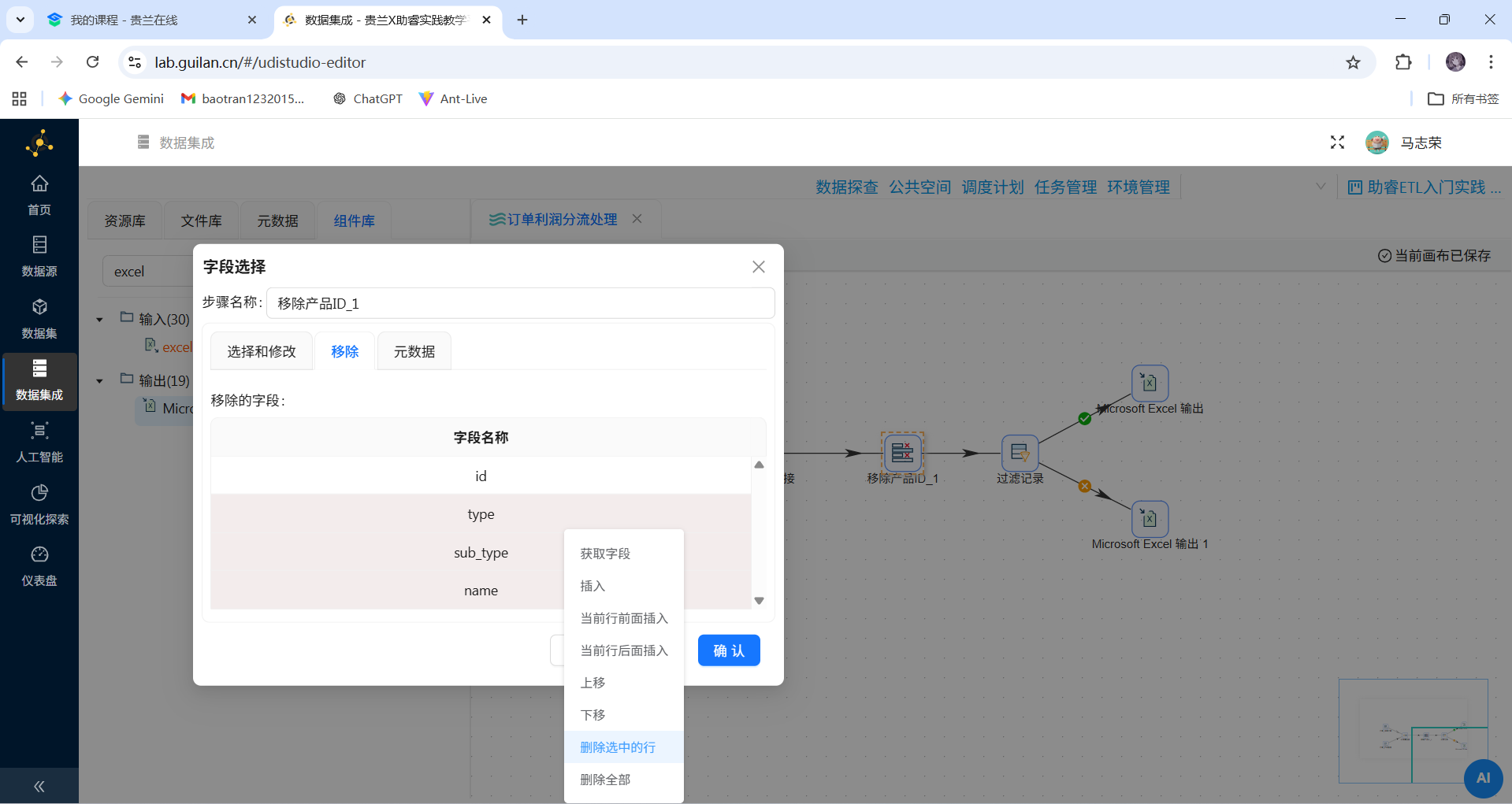

• 在获取的字段中选中除”id”字段以外的字段，右键点击“删除选中的行”

• 点击确认

2.8.4过滤记录组件配置

根据业务需求需要将盈利订单和亏损订单分开存储，两个订单可以使用字段利润来区分

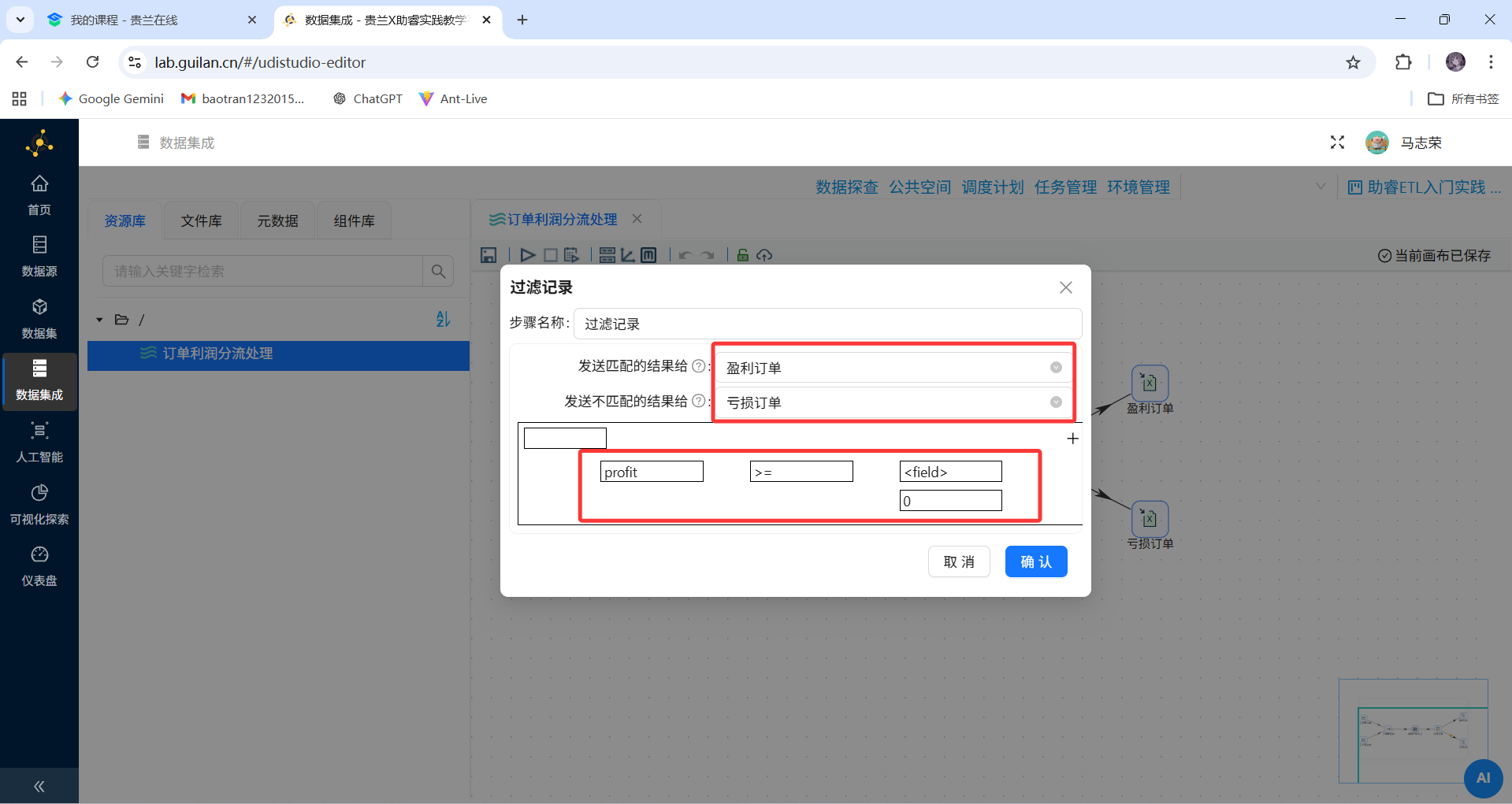

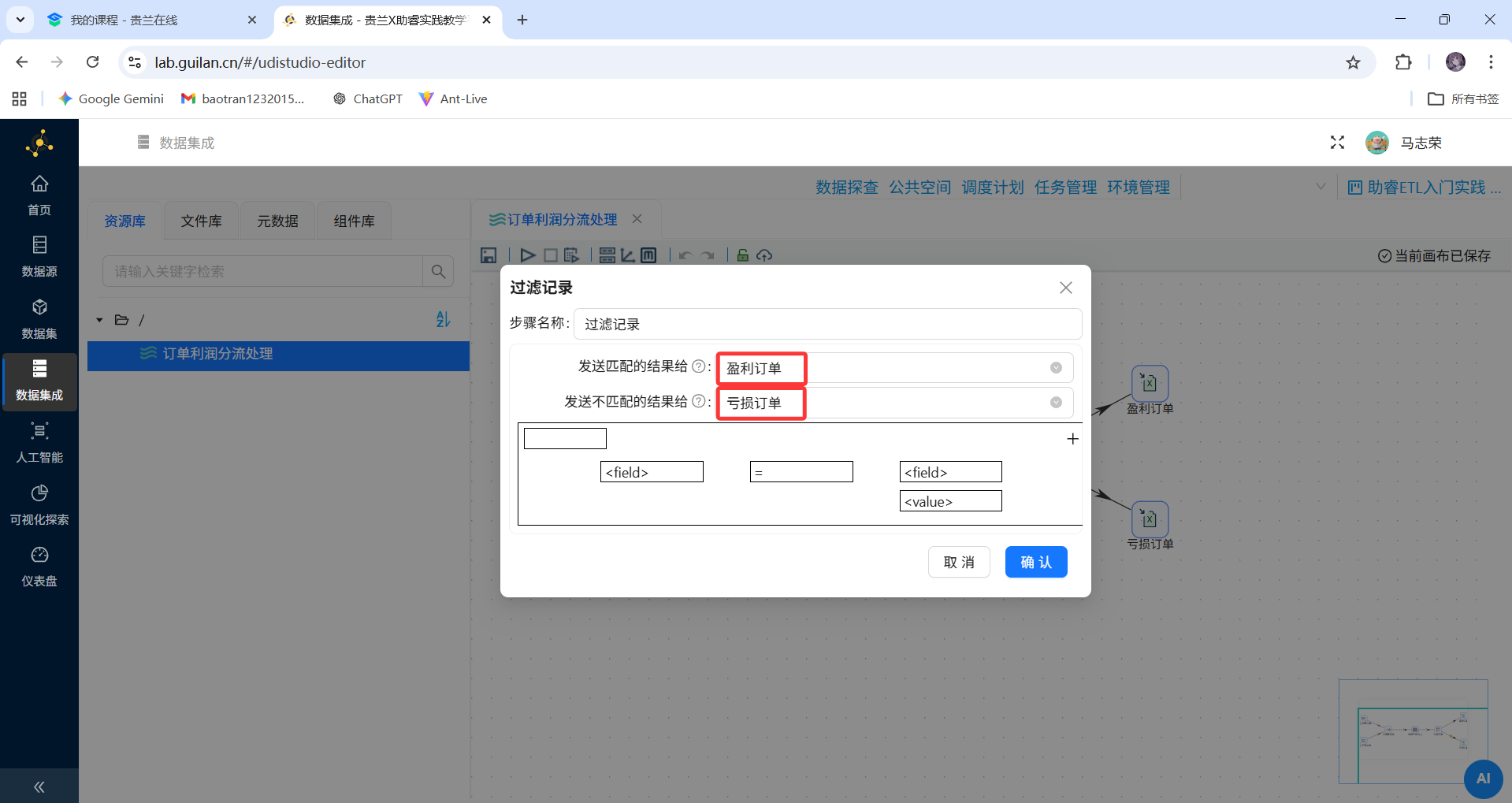

• 双击“过滤记录”组件，在弹窗中的下拉列表中选择将结果发送给不同的后续处理步骤

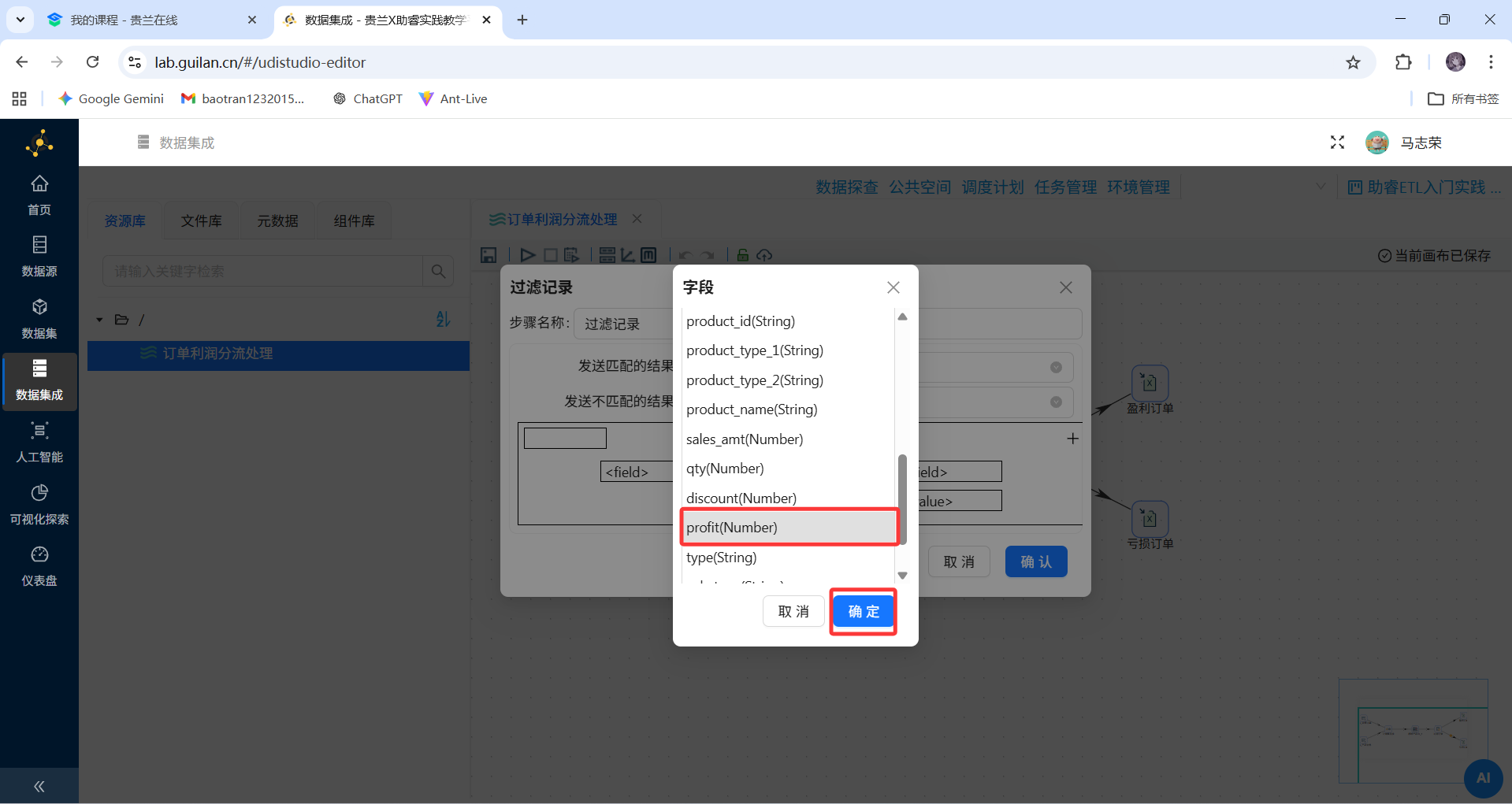

• 选择字段**利润（profit）**来作为判断字段，选中”profit(Number)”后点击”确定”

• 选择 >= 作为判断条件，点击‘=’，点击确定

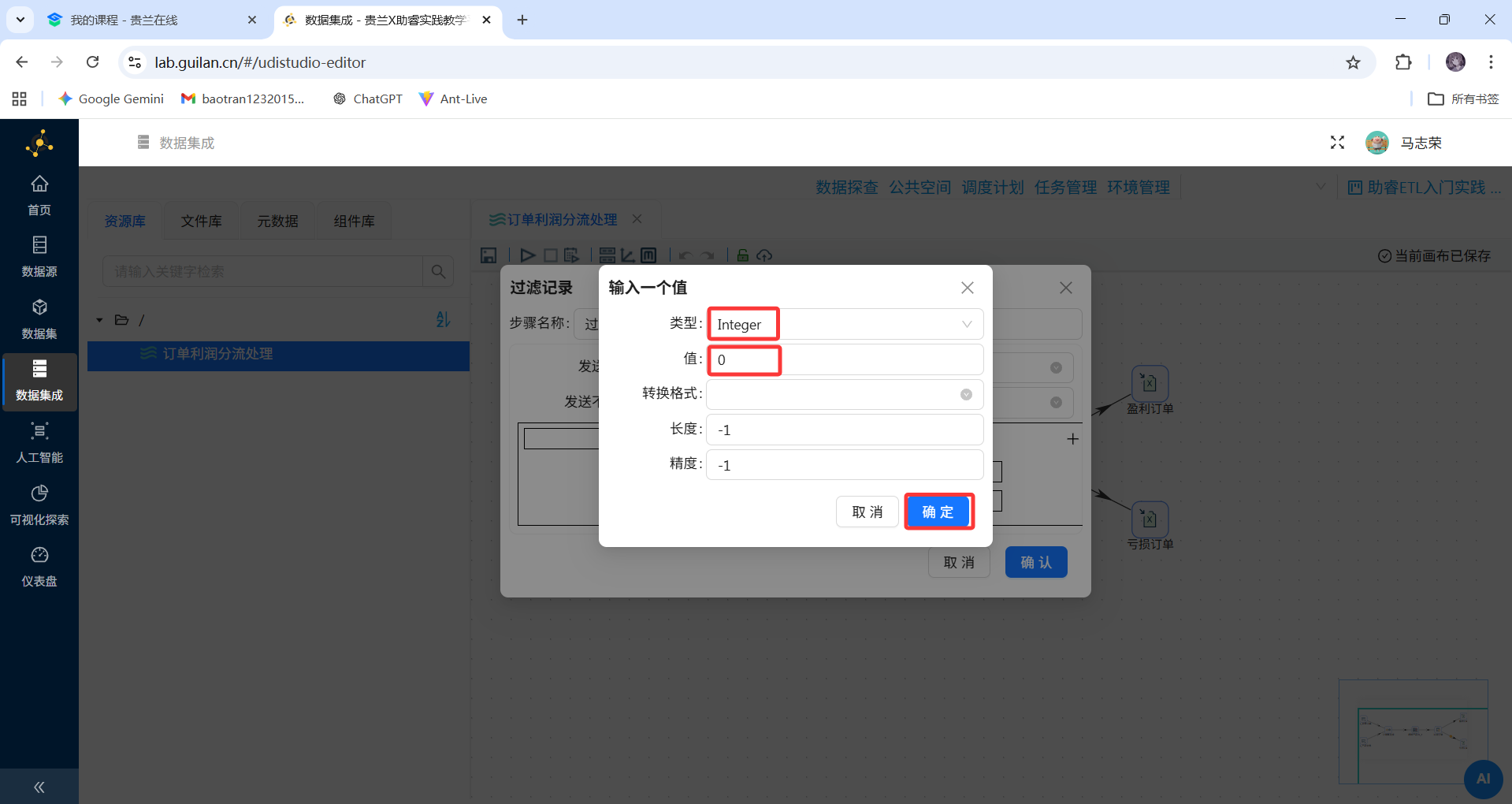

• 点击‘value’，值类型选择‘Integer’，值输入‘0’，点击确定

• 过滤条件已配置完成，点击‘确定’


2.8.5Excel输出组件配置

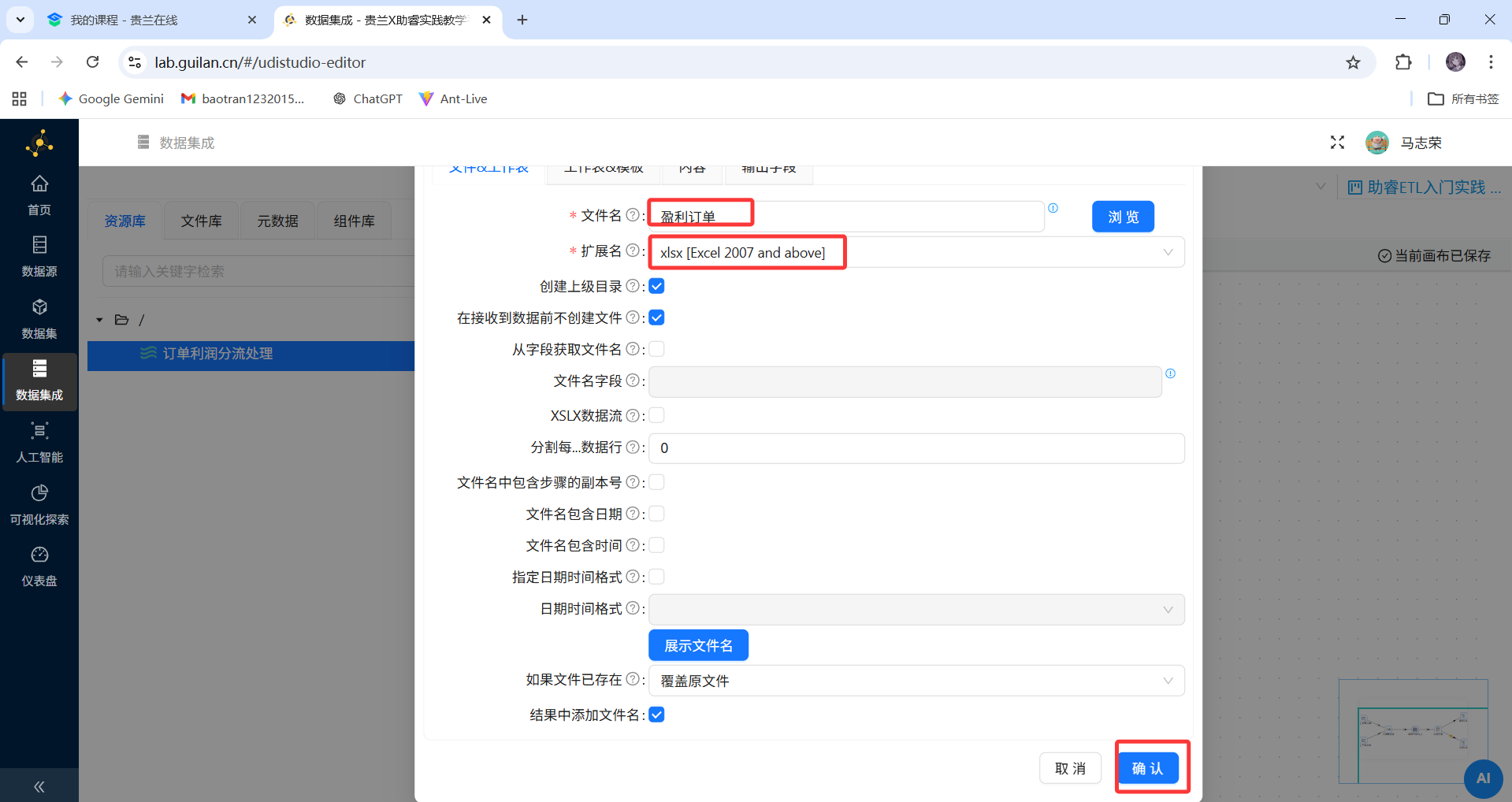

• 将接收到的结果写入到Excel表中，双击”盈利订单”excel表输出组件，在配置弹窗中，文件名修改为”盈利订单”，选择文件拓展名”xlsx[Excel2007andabove]”

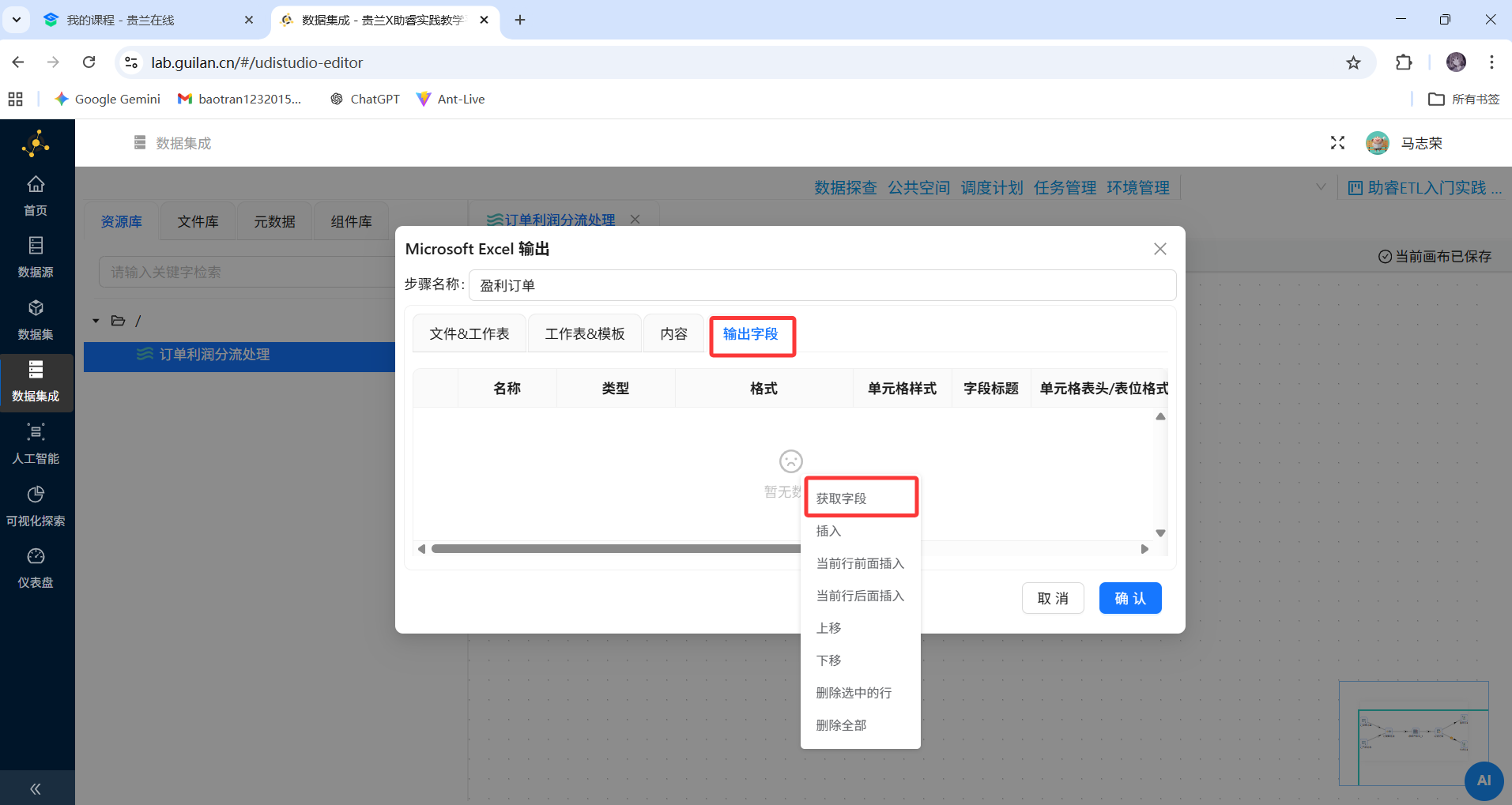

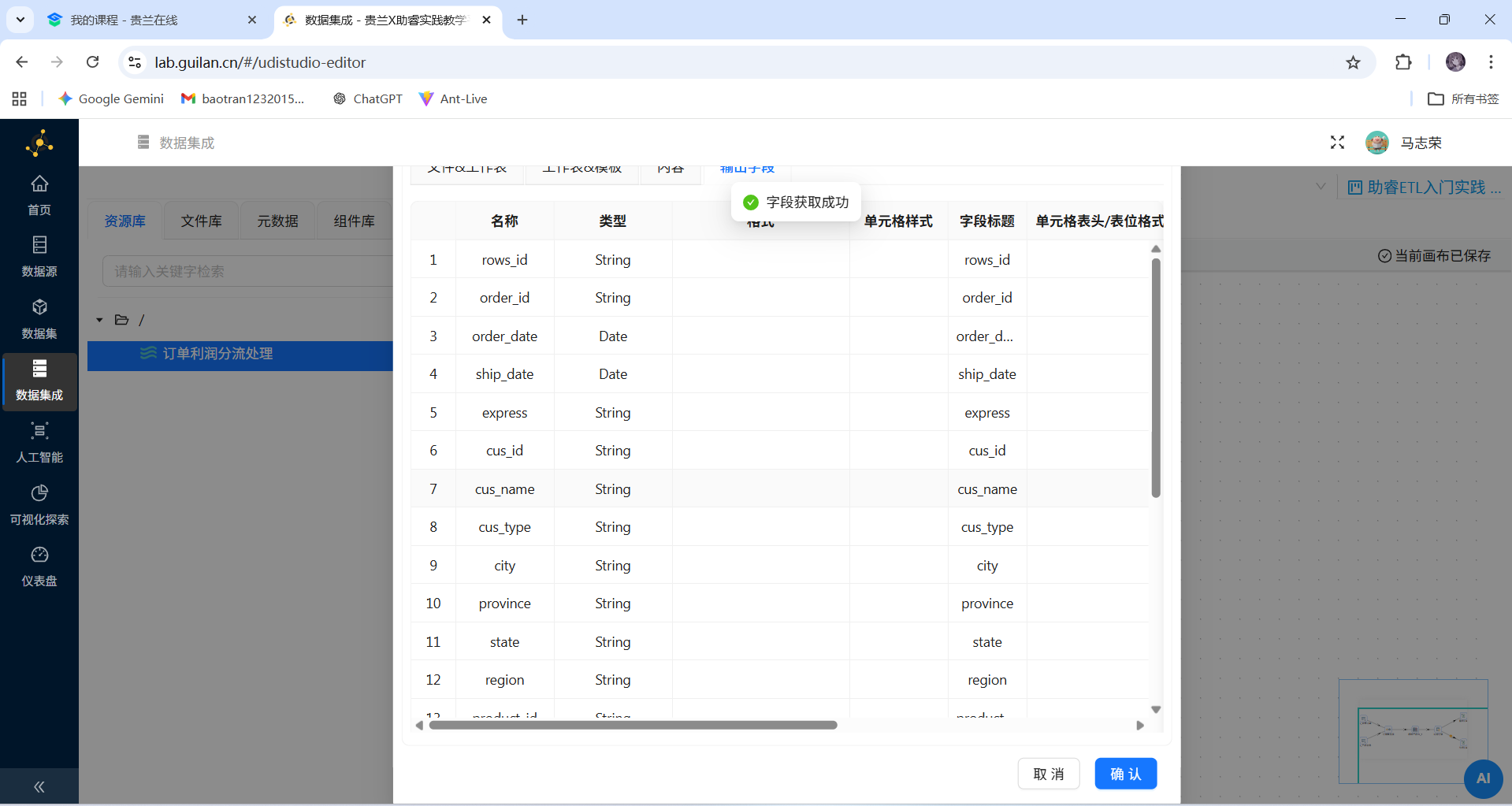

• 在配置弹窗中点击“输出字段”，在空白表格处右键点击“获取字段”

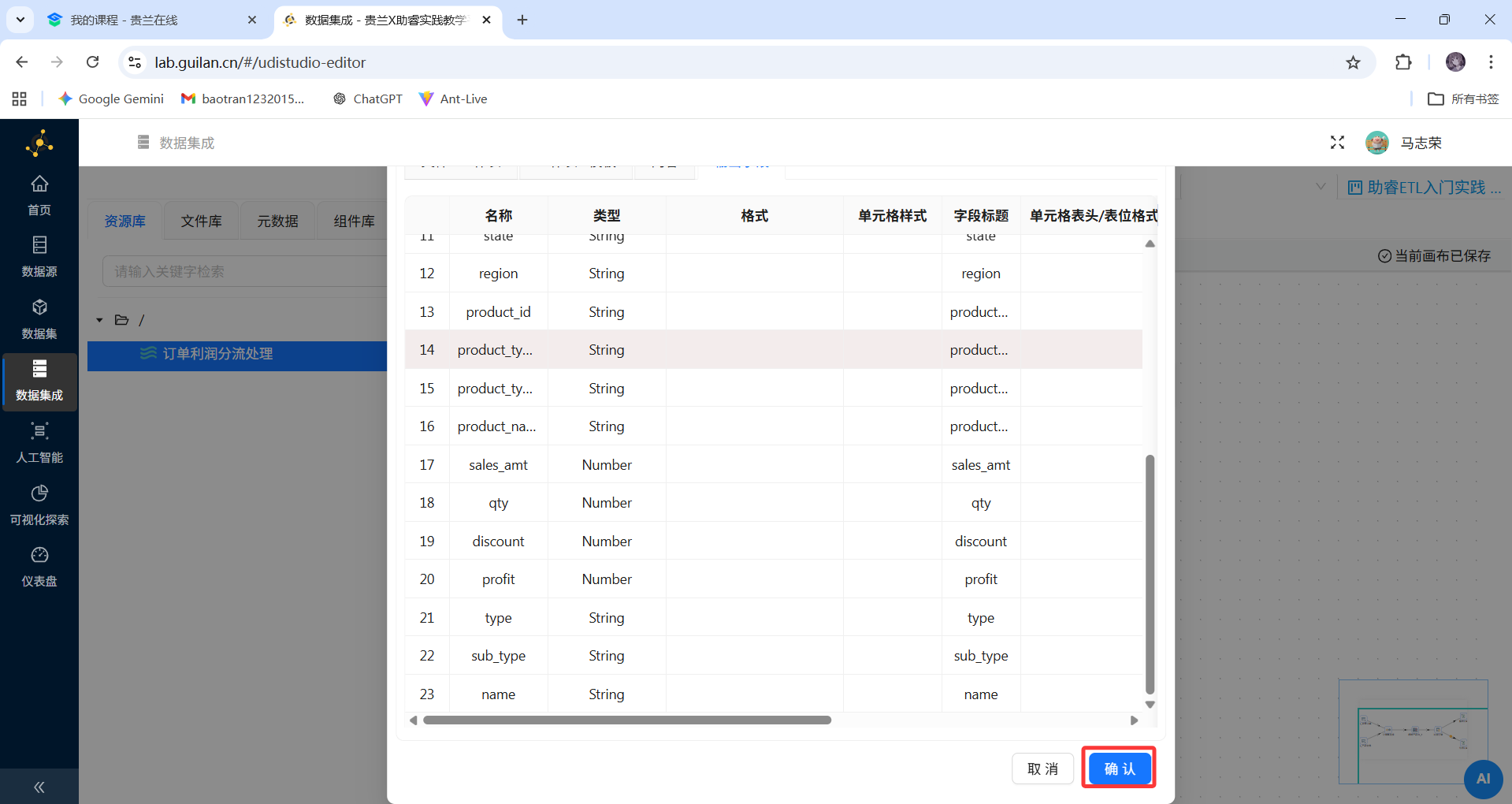

• 字段获取后，点击‘确认’

• ‘亏损订单’的excel组件也进行同样的设置

2.9 执行转换

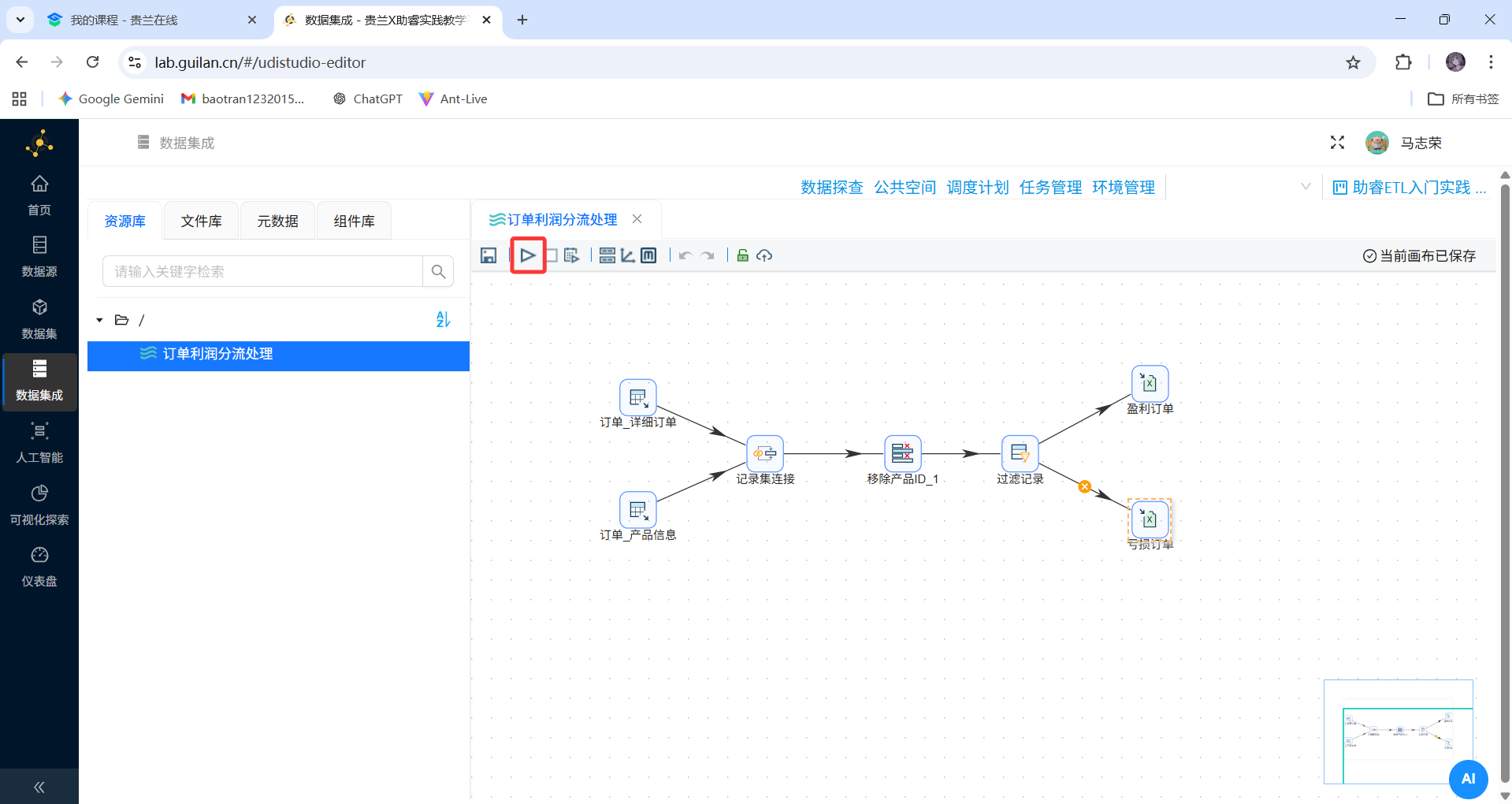

• 组件配置完成后，可执行转换任务，点击启动按钮

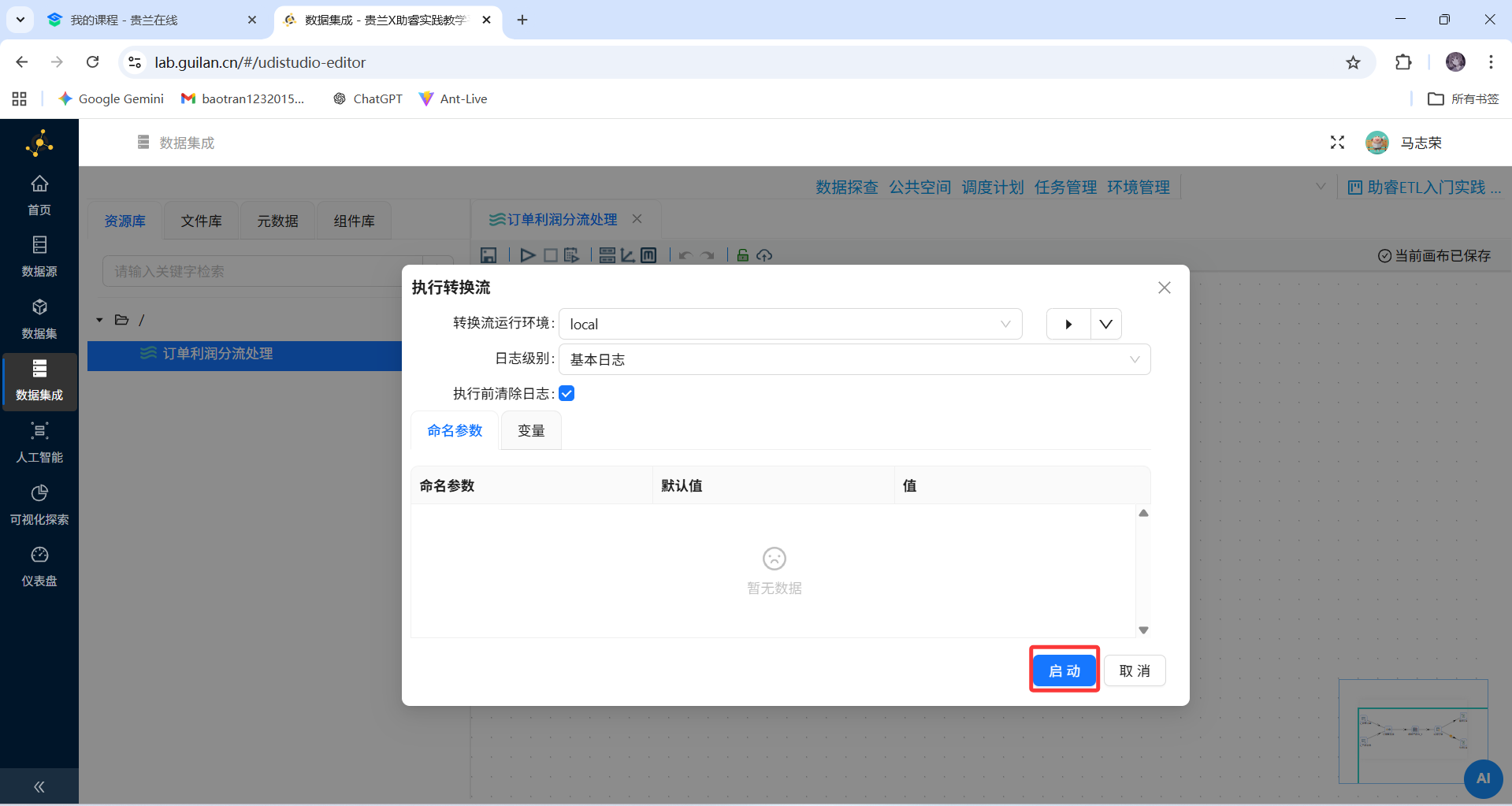

• 在弹出的窗口中点击‘启动’

• 执行成功

2.10查看执行日志

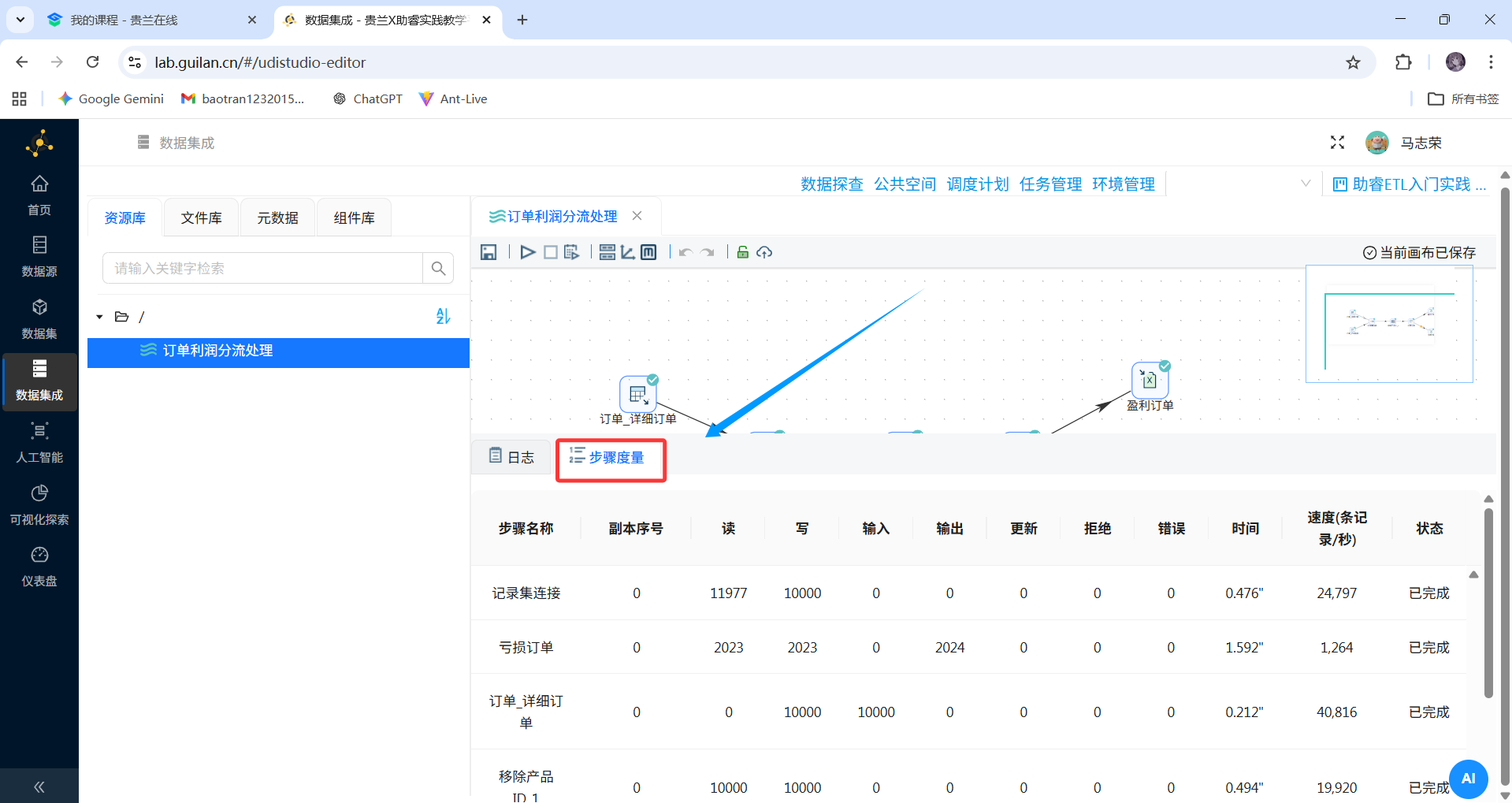

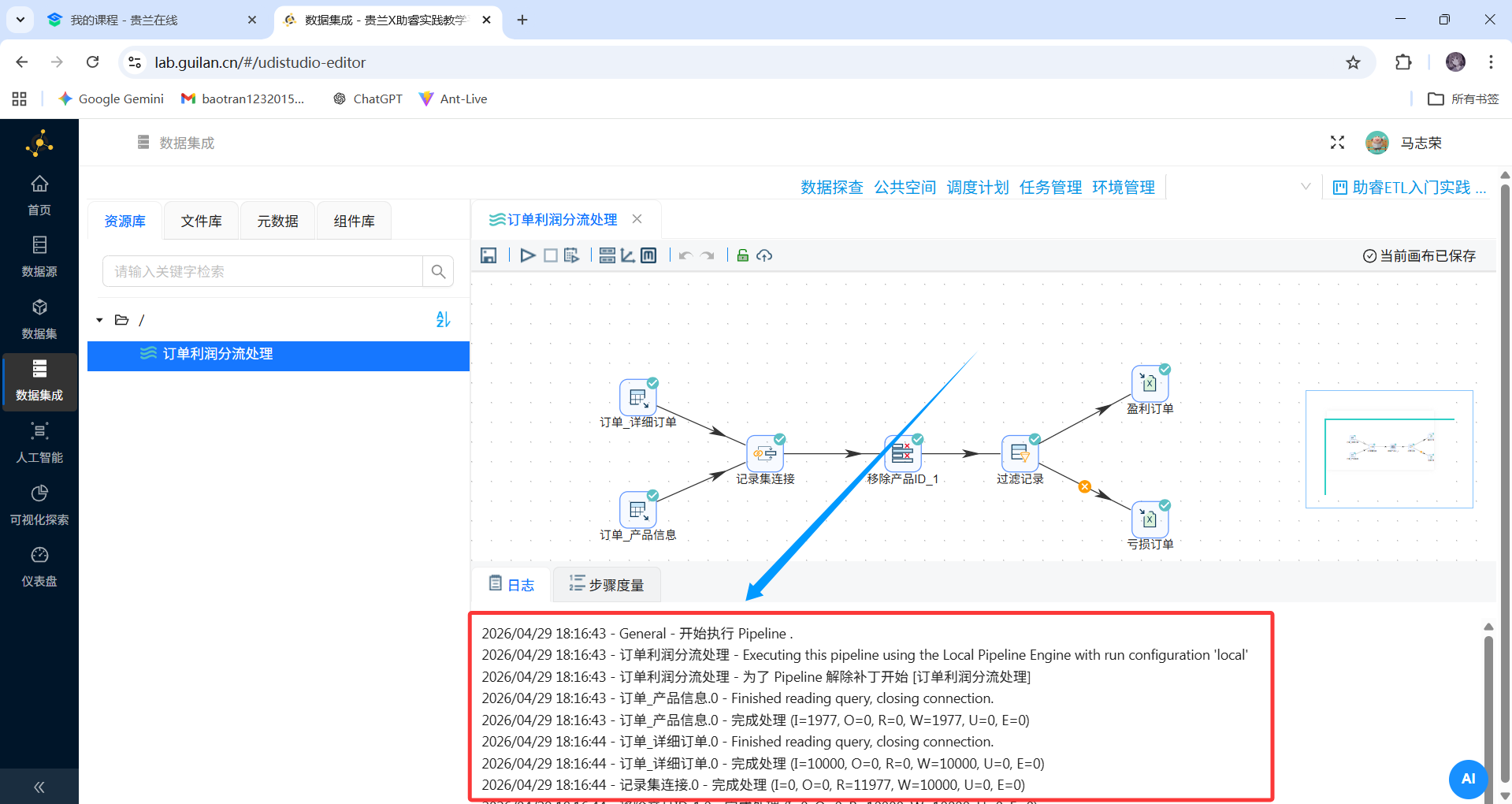

任务执行过程中，会将相关操作记录到日志中，任务执行完毕后，可查看执行结果及日志

2.11查看结果

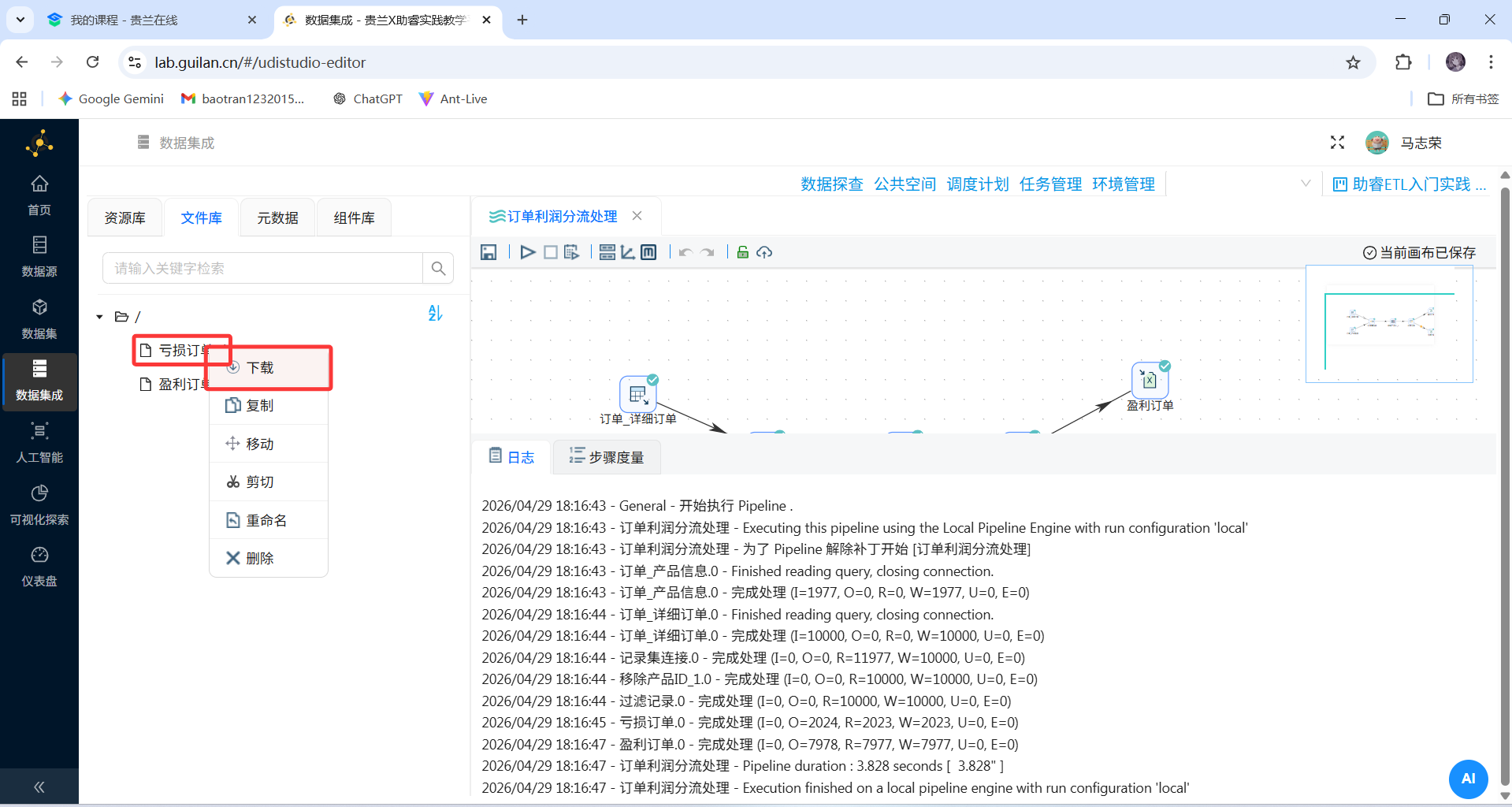

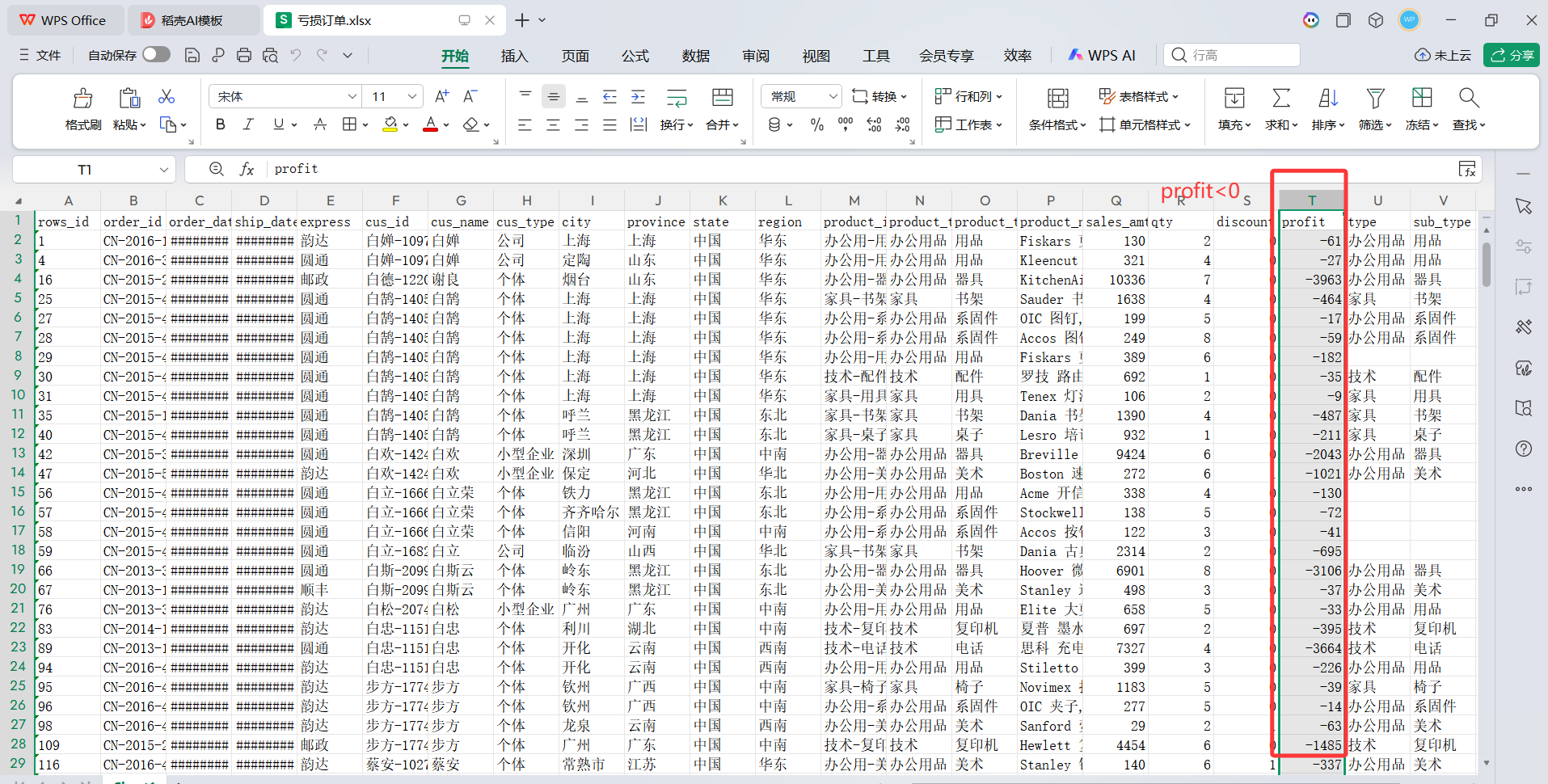

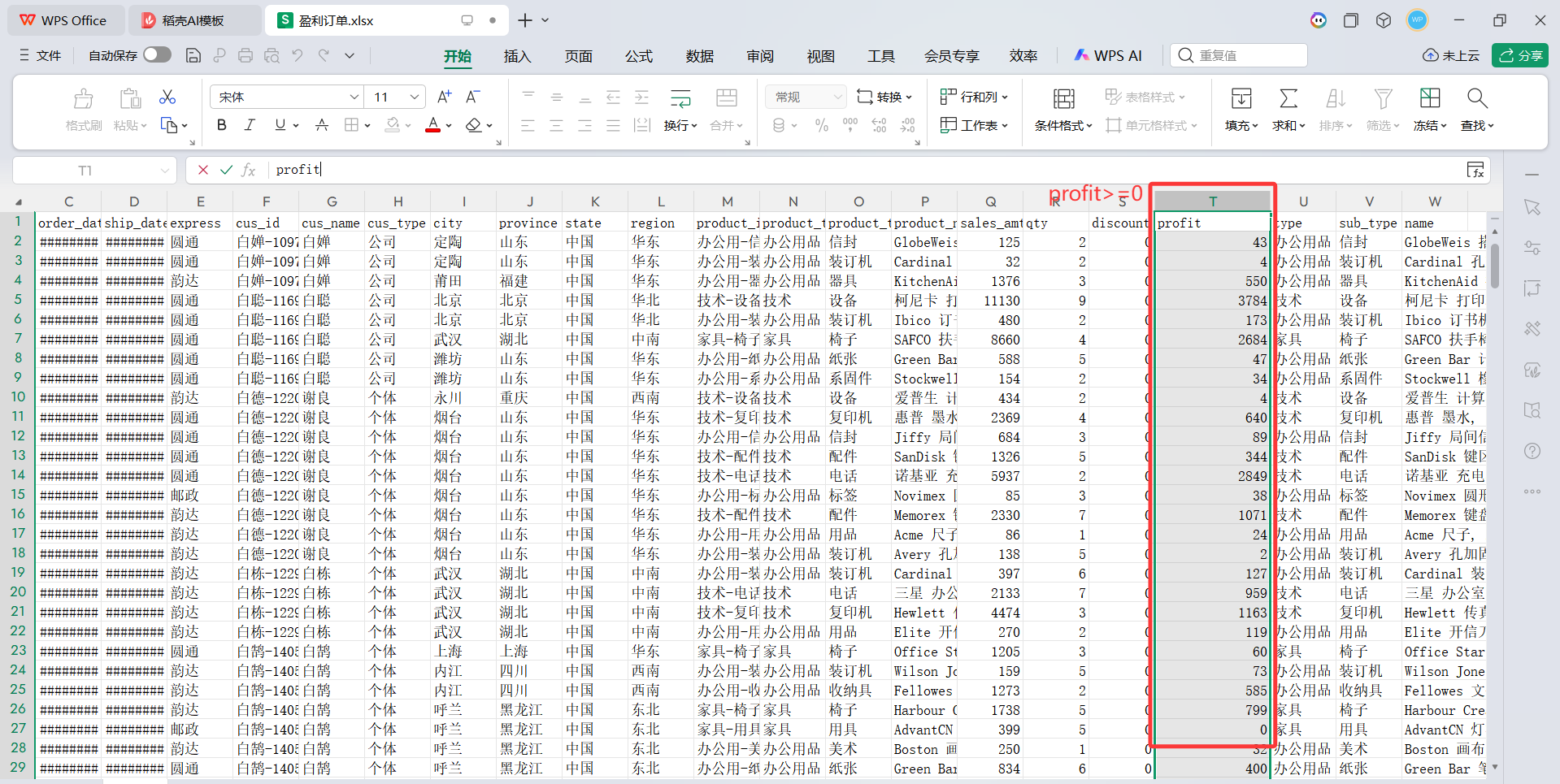

• 点击”文件库”，右键根目录刷新，可以看到转换任务的输出结果：盈利订单和亏损订单，可以右键下载查看

三、实验结果

输出文件	内容	说明
盈利订单.xlsx	profit ≥ 0 的订单	可进一步分析高利润产品
亏损订单.xlsx	profit < 0 的订单	可用于亏损原因追踪

实验成功实现了订单数据的关联与分流处理，为后续的盈利分析提供了规范的数据基础。

四、问题与解决

4.1Excel输出组件因文件名相同导致执行报错

解决方法：配置完两个Excel输出组件后执行转换，系统报错。检查发现两个组件的默认输出文件名都是”file”，没
有修改。两个输出步骤使用了相同的文件名，导致平台无法区分。将盈利订单和亏损订单的“文件名”分别修改为”盈
利订单”和”亏损订单”后，重新执行正确。

4.2找不到组件连接线

解决方法：当需要连接两个组件却找不到连接线入口时，可将鼠标悬停在源组件的边缘位置，待光标变为十字形连接标识后，按住鼠标左键拖动至目标组件，松开即可完成组件间的连接。

五、实验总结

本次助睿零代码 ETL 平台订单利润分流数据加工实验，完整完成了从数据源同步、转换流搭建、组件配置到数据分流输出的全流程实操，达成了预设实验目标。

1. 熟练掌握平台核心操作：可独立完成转换流新建、组件拖拽添加、组件连线、参数配置、转换执行、结果查看与下载等基础操作，熟悉表输入、记录集连接、字段选择、过滤记录、Excel 输出等常用组件的功能与配置方法。
2. 理解 ETL 数据加工逻辑：掌握多表左外连接、重复字段清洗移除、按业务条件（利润正负）数据分流、结果文件分类输出的完整数据处理思路，理解零代码数据集成的核心流程。
3. 提升实操问题解决能力：成功解决Excel 输出文件名重复报错、找不到组件连接线两类实操问题。
4. 完成实验业务目标：实现订单表与产品表的数据关联，按利润条件完成数据分流，成功输出盈利订单.xlsx和亏损订单.xlsx两个结果文件。
