一、实验背景

1.1 实验目的

本次实验旨在熟悉助睿零代码数据集成平台（ETL平台）的核心功能和操作方法，具体包括：

• 掌握新建转换、添加组件、执行转换等基本操作流程

• 熟悉表输入、记录集连接、字段选择、过滤记录、Excel输出等常用组件的配置方法

• 理解多表关联、数据过滤与分流处理的ETL设计思路

通过本次实验，能够独立使用助睿平台完成常见的数据加工任务，为后续更复杂的数据处理场景打下基础。

1.2 实验环境

• 零代码在线实验平台：使用助睿数智（Uniplore）作为一站式数据科学平台。本次实验的访问地址为 https://lab.guilian.cn/

• 数据库：MySQL（含订单数据和产品信息表）

• 数据准备：订单表（business_anaylsis.order_detail）、产品表（business_anaylsis.product）

1.3 业务场景

在企业经营分析中，经常需要将多张表关联起来计算利润，并按利润正负对订单进行分类存储。本实验以订单利润分流为例，通过零代码拖拽方式完成这一数据处理任务。

1.4 数据加工流程

订单明细表与产品信息表进行左外连接，移除重复字段，按利润是否大于等于零进行分流，最后分别输出盈利订单和亏损订单到两个Excel文件。

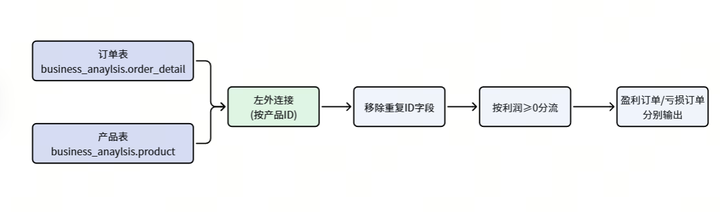

图1：订单利润分流处理整体流程

二、实验步骤

2.1 登录实验平台

在贵兰在线对应的课程学习页面，点击“实验课1：助睿ETL入门实验”，点击课程实训说明中的“大数据实训平台”，即可前往实验地址 https://lab.guilian.cn/。从贵兰在线进入实验平台可以自动登录。

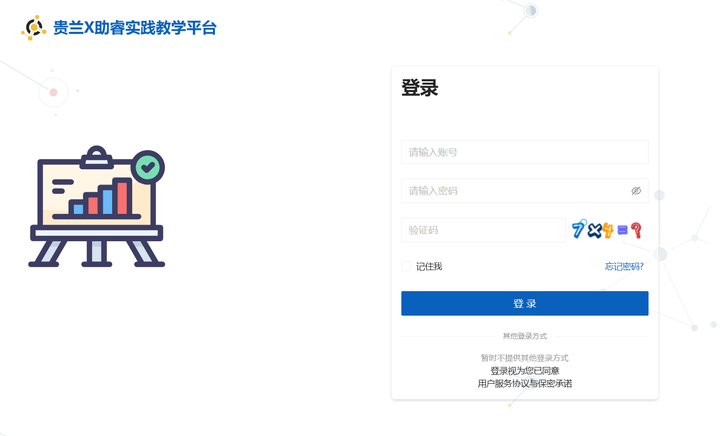

图1：登录页面

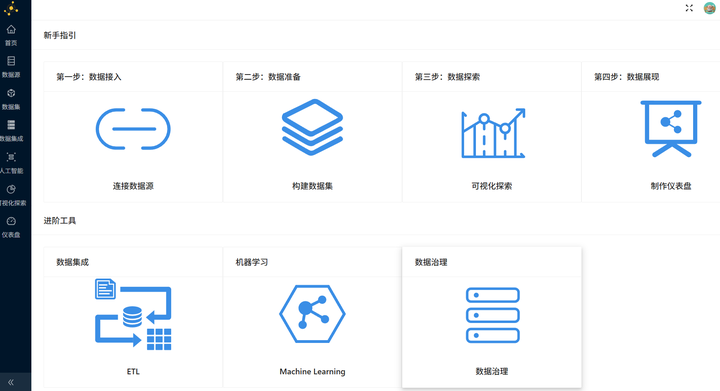

图2：实践平台

2.2 基本概念了解

助睿一站式大数据平台中的数据集成平台，通过可视化方式做数据ETL（抽取、转换、加载）。

概念	说明
Pipeline（转换）	面向数据流，处理数据的一个功能单元，由多个Transform组成
Workflow（作业）	面向任务，完成一件完整的事，由多个Action组成，必须包含开始
Transform（步骤）	转换内的最小单元，如“Excel输入”、“字段选择”，每个步骤独立
Action（任务项）	作业的执行单位，如“启动”、“发送邮件”
Hops（节点连接）	数据传输通道，连接步骤或任务项

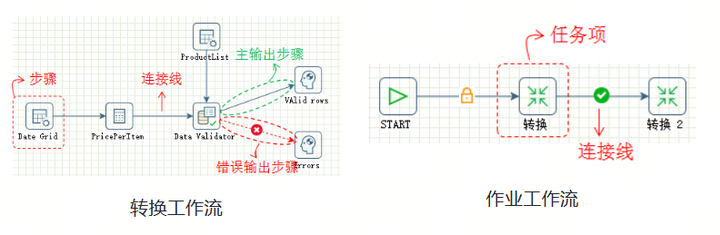

图3：助睿平台基本概念

2.3 团队管理

每个小组的组长可以创建该小组的团队方便团队实验作业的管理，我们小组创建了属于我们的团队。

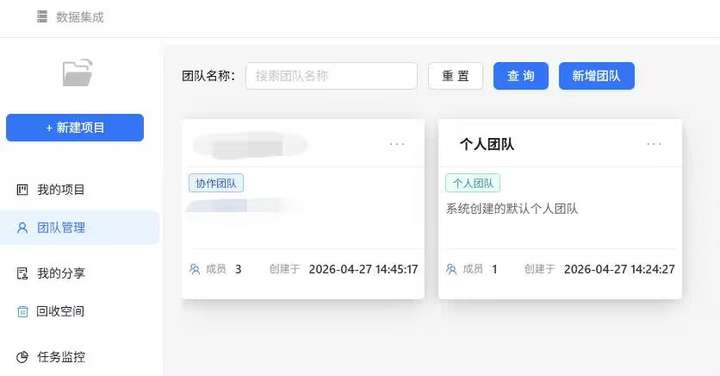

图4：团队创建示例

2.4 创建实验项目

平台提供默认项目，但为了方便管理，可以为课程创建专属项目。选择创建的项目所属团队为“商业数据分析小组1”（也可以是个人），这里我选择了我的所属团队。

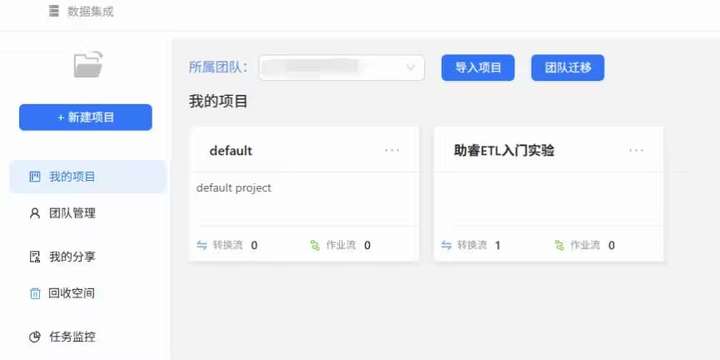

图5：创建实验项目

2.5 同步数据源

项目创建成功后点击该项目右上角“…”，点击“打开项目”。

在项目页面，可以看到左侧有3个菜单：资源库、文件、元数据。本次实验主要用到资源库和文件库：

首先获取本次的实验数据集：点击“元数据”，右键根“关系数据库”，点击“同步数据源”。切换“文件库”菜单再切换回到元数据，可以看到成功同步的数据库“线上公共数据源(Readonly)”。

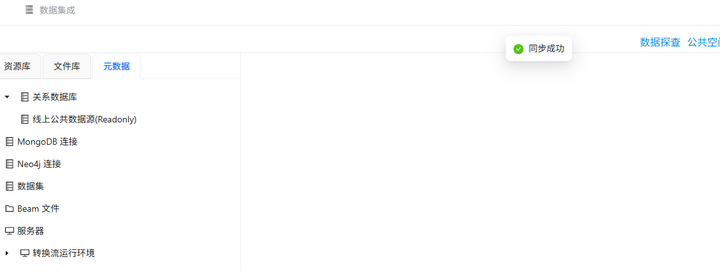

图6：同步数据源

2.6 新建转换流

本次实验将创建“订单利润分流处理”转换流，实现订单数据与产品信息的关联，并根据利润正负将数据分流为盈利订单和亏损订单，分别输出到两个Excel文件。

整体逻辑：订单明细表 → 左外连接产品信息表 → 移除重复ID字段 → 按利润≥0分流 → 盈利订单/亏损订单分别输出

各组件作用：

组件	作用
表输入（订单/产品）	读取原始数据
记录集连接	按产品ID关联两表
字段选择	移除重复的ID字段
过滤记录	根据利润正负分流
Excel输出	分别输出盈利/亏损订单

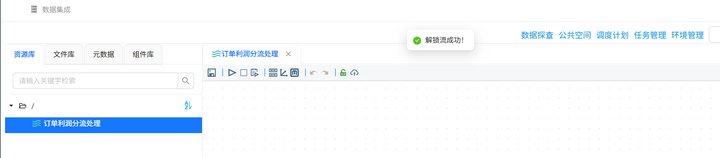

新建转换流具体操作如下：切换到资源库，右键根目录，点击“新建转换流”，输入转换流名字“订单利润分流处理”，点击“确定”。创建成功后进入转换流设计页面，转换流设计页面每次打开都是锁定状态，需要解锁后才可编辑转换流。

图7：新建转换流

2.7 添加组件

在建立转换任务后，可添加相应操作组件到转换任务中。按如下顺序向转换中添加组件：

（1）添加表输入组件

本次实验需读取两张不同表的数据，因此添加2个表输入组件。

• 点击“组件库”，在搜索框输入“表输入”，找到该组件

• 将表输入组件拖拽至画布中，重复操作添加第二个表输入组件

• 右键表输入组件，点击“编辑组件”，分别将两个组件命名为“订单_详细订单”和“订单_产品信息”

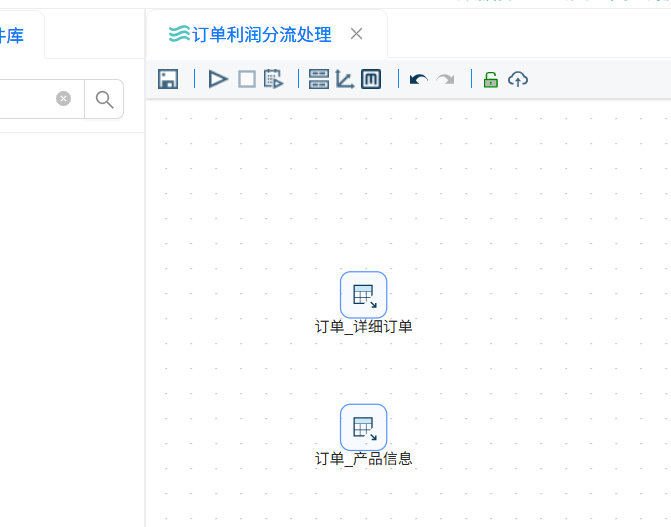

图8：添加并命名表输入组件

（2）添加记录集连接组件

读取数据后，需通过记录集连接组件关联两张表的数据。

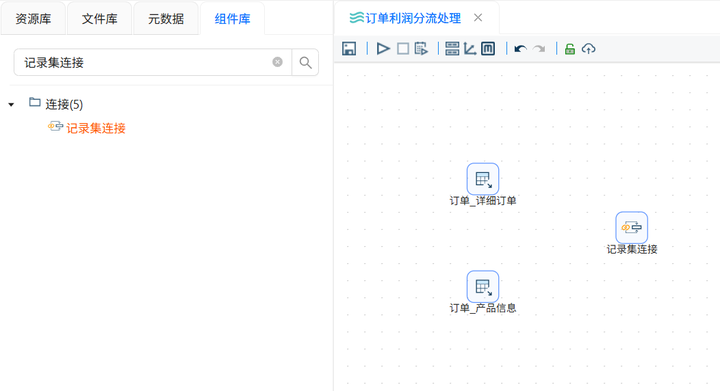

• 在组件库搜索框输入“记录集连接”，将组件拖拽至画布

• 创建两个表输入组件到记录集连接组件的连接线

• 建立连接时会出现“排序需要”提示（记录集连接组件按接收数据的顺序进行关联，无序数据可能导致连接结果出错）

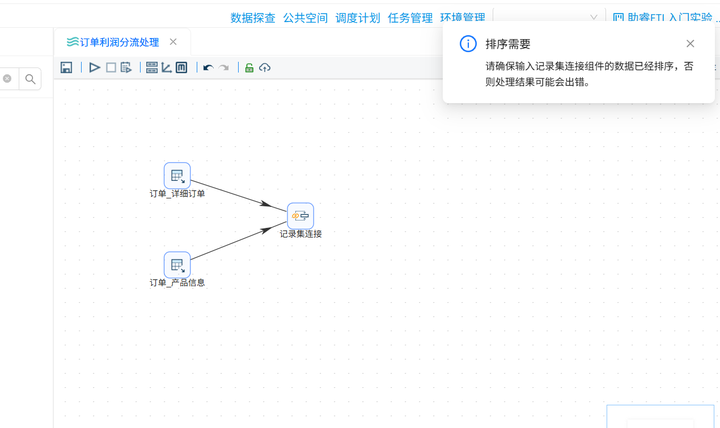

图9：排序需要提示

图10：建立表输入到记录集连接的连接线

（3）添加字段选择组件

两表连接后会出现重复的“产品ID”字段，可通过“字段选择”组件移除多余字段。

• 在组件库搜索“字段选择”，将组件拖拽至画布

• 将组件名称修改为“移除产品ID_1字段”

• 创建记录集连接组件到字段选择组件的连接线

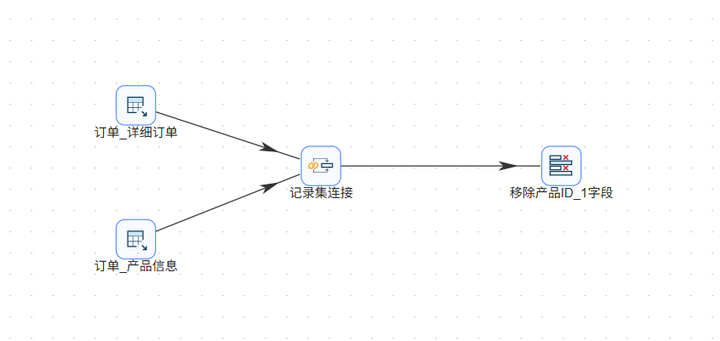

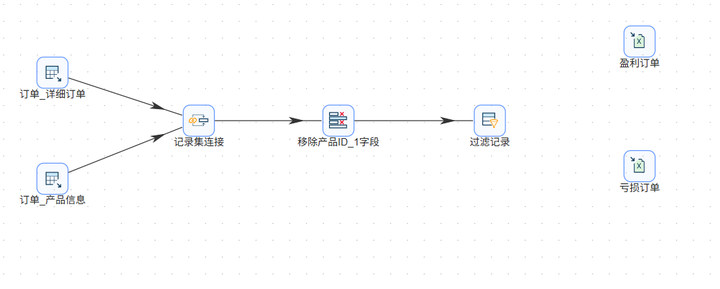

图11：添加字段选择组件

（4）添加过滤记录组件

本实验需根据订单利润情况对数据进行分流，使用“过滤记录”组件实现按字段值分流。

• 在组件库搜索“过滤记录”，将组件拖拽至画布

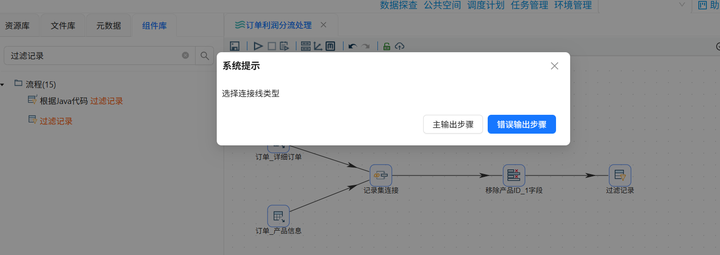

• 创建字段选择组件到过滤记录组件的连接线，在弹窗中点击“主输出步骤”

图12：设置主输出步骤

（5）添加Excel输出组件

过滤后的记录会分为两个流，需分别输出到Excel文件中。

• 在组件库搜索“Excel输出”，拖拽2个该组件至画布

• 将两个组件分别命名为“盈利订单”和“亏损订单”

• 创建过滤记录组件到两个Excel输出组件的连接线，分别选择“True输出”（满足过滤条件的记录）和“False输出”（不满足过滤条件的记录）

图13：设置True/False输出连接

至此，完整的转换任务流程构建完毕。

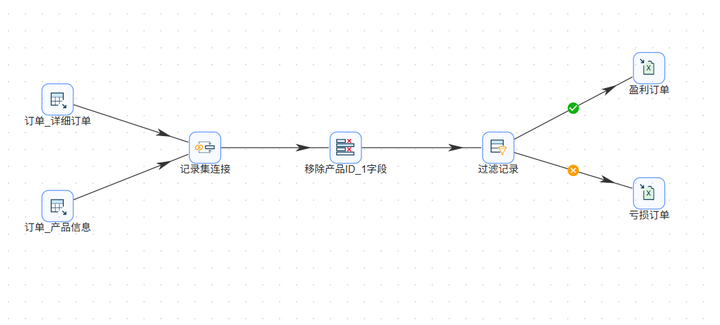

图14：订单利润分流处理完整转换流

2.8 配置组件信息

组件添加完成后需要对其进行相应配置。

2.8.1 表输入组件配置

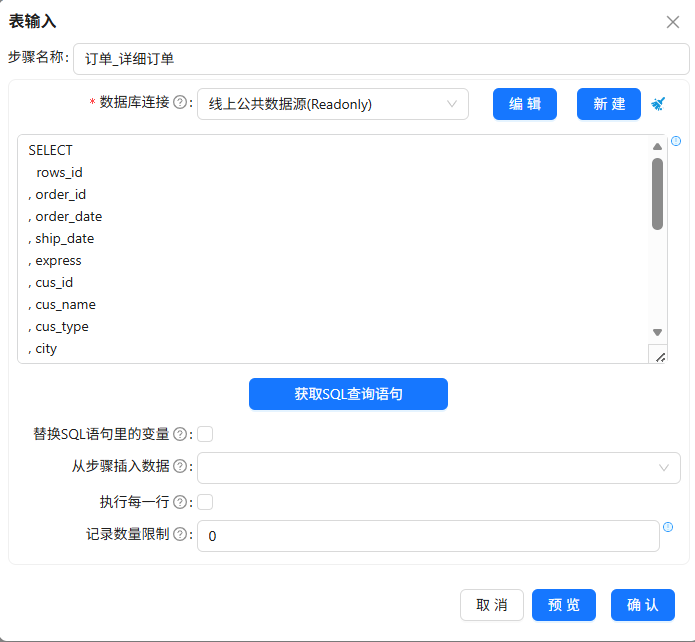

1. 双击“订单_详细订单”表输入组件，在数据库连接下拉框中选择已同步的“线上公共数据源(Readonly)”

2. 点击“获取SQL查询语句”，自动生成SQL查询语句

3. 点开“线上公共数据源(Readonly)”→“表”目录，找到business_anaylsis.order_detail并点击，再点击“确定”

图15：配置订单表输入

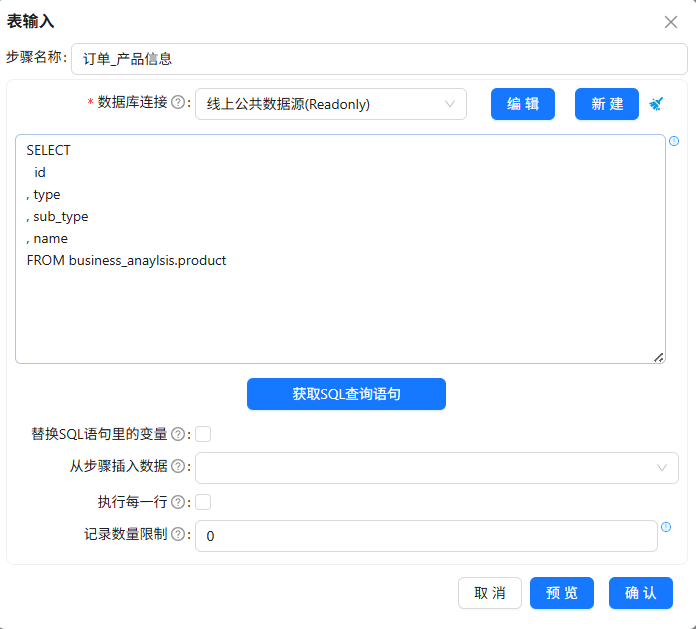

1. 重复上述步骤，为“订单_产品信息”表输入组件配置business_anaylsis.product表的SQL查询语句

图16：配置产品表输入

2.8.2 记录集连接组件配置

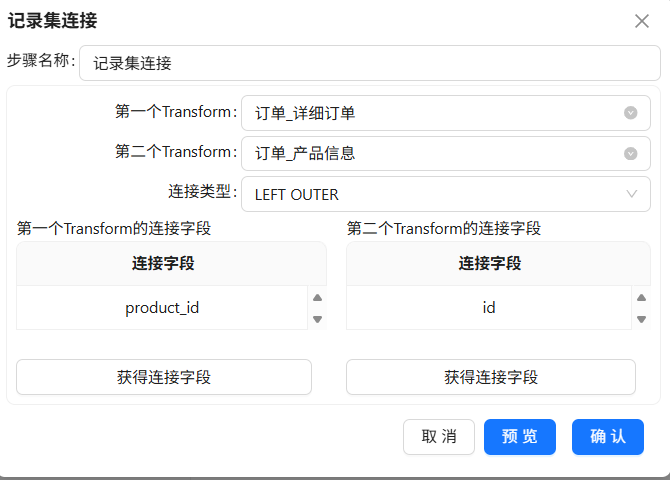

1. 双击记录集连接组件，第一个Transform选择“订单_详细订单”，第二个Transform选择“订单_产品信息”，连接类型选择LEFT OUTER

2. 点击第一个Transform的“获得连接字段”按钮，获取订单_详细订单的查询字段；同理获取第二个Transform的连接字段

3. 第一个Transform字段保留product_id，第二个Transform字段保留id（使用product_id与id进行左外连接），其余字段右键删除

4. 删除完成后点击“确认”

图17：配置记录集连接字段

2.8.3 字段选择组件配置

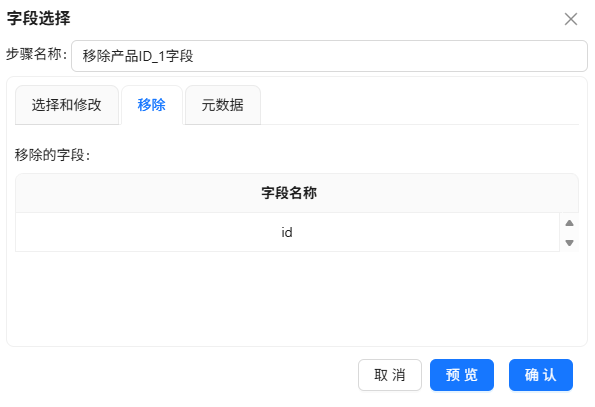

记录集连接后，product_id与id字段内容重复，需通过“移除产品ID_1字段”组件移除多余的id字段。

1. 双击“移除产品ID_1字段”组件，点击“移除”选项卡，再点击“获取字段”

2. 在获取的字段列表中，选中除id字段以外的所有字段，右键删除，确保仅保留要移除的id字段

3. 确认字段id已被标记为移除状态，点击“确认”

图18：配置移除重复字段

2.8.4 过滤记录组件配置

根据业务需求，需要按利润字段区分盈利订单和亏损订单并分流存储。

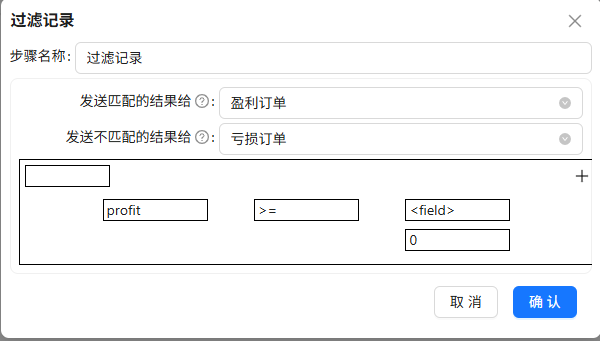

1. 双击“过滤记录”组件，设置判断条件：

• 判断字段：profit(Number)

• 条件运算符：>=

• 判断值：0（Integer类型）

图19：配置利润过滤条件

2.8.5 Excel输出组件配置

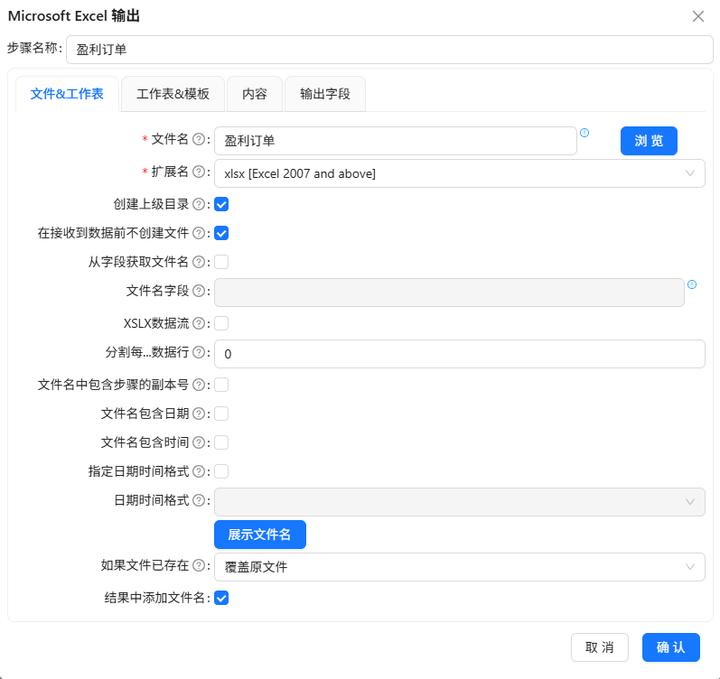

盈利订单组件配置：双击“盈利订单”Excel输出组件，修改文件名为“盈利订单”，文件扩展名选择xlsx。点击“输出字段”选项卡，右键“获取字段”，获取全部字段后点击“确认”。

图20：盈利订单配置

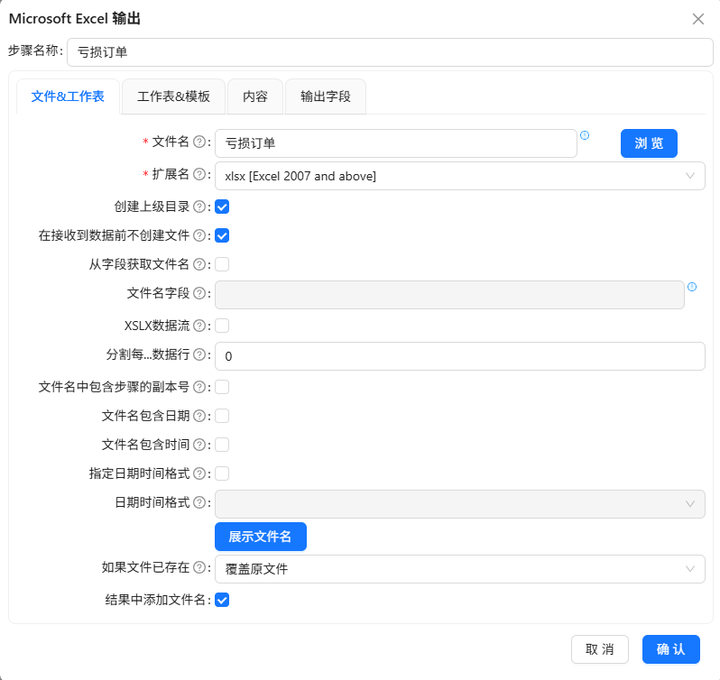

亏损订单组件配置：同样的设置，文件名为“亏损订单”。

图21：亏损订单配置

2.9 执行转换

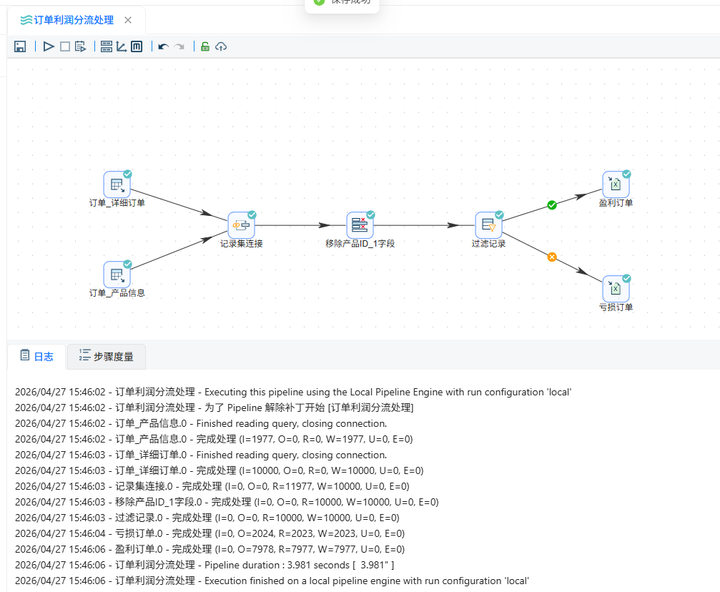

组件配置完成后，点击页面上的启动按钮，在弹出的窗口中点击“启动”。等待任务执行，画布上的组件流转完成，显示执行成功。

图22：转换执行成功

2.10 查看执行日志

任务执行过程会记录操作日志，执行完毕后可查看：

1. 点击“日志”选项卡，可查看任务执行的详细过程信息

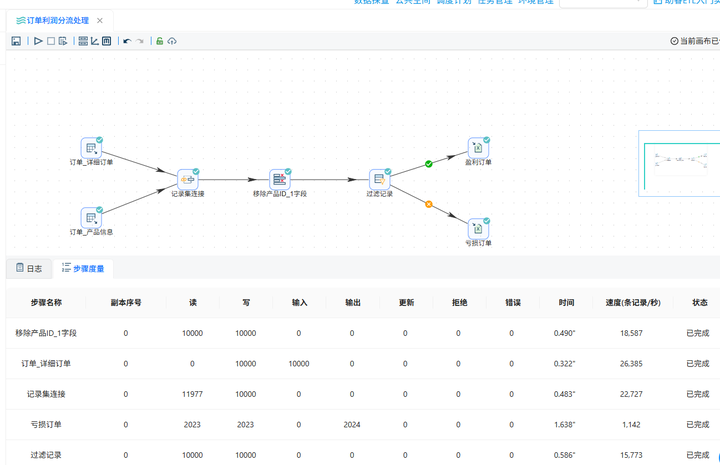

2. 点击“步骤度量”选项卡，可查看每个步骤的读取、写入记录数、执行时间和状态

图23：查看步骤度量

2.11 查看结果

1. 点击“文件库”，右键根目录刷新，可看到生成的“盈利订单.xlsx”和“亏损订单.xlsx”文件

2. 右键文件选择“下载”，即可查看和保存输出结果

三、实验结果

输出文件	内容	说明
盈利订单.xlsx	profit ≥ 0 的订单	可进一步分析高利润产品
亏损订单.xlsx	profit < 0 的订单	可用于亏损原因追踪

实验成功实现了订单数据的关联与分流处理，为后续的盈利分析提供了规范的数据基础。

四、核心组件说明

组件	作用	本实验配置要点
表输入	读取数据库表	配置数据源和SQL，自动获取字段
记录集连接	多表关联	选择连接类型（左外连接）和连接字段
字段选择	字段筛选与重命名	移除重复的id字段
过滤记录	按条件分流	设置profit ≥ 0
Excel输出	导出结果	配置文件名和输出字段

五、问题与解决

在实验过程中遇到了两个问题：

💡 问题1：Excel输出获取不到字段

解决方法：配置Excel输出时点击“获取字段”没有反应。原因是过滤记录到Excel输出的连接线类型选错了，盈利订单应连接“True输出”，亏损订单应连接“False输出”。重新创建连接线并正确选择后恢复正常。

💡 问题2：Excel输出组件因文件名相同导致执行报错

解决方法：配置完两个Excel输出组件后执行转换，系统报错。检查发现两个组件的默认输出文件名都是“file”，没有修改。将盈利订单和亏损订单的“文件名”分别修改为“盈利订单”和“亏损订单”后，重新执行正确。

六、实验总结

通过本次实验，熟悉了助睿零代码ETL平台的基本操作方法，包括创建项目、同步数据源、新建转换流、添加和配置组件、执行转换以及查看结果。掌握了表输入、记录集连接、字段选择、过滤记录、Excel输出等常用组件的配置方法，理解了多表关联和条件分流在数据处理中的应用。

相比传统编写SQL和脚本的数据处理方式，助睿平台的零代码拖拽式操作更加直观，组件之间的数据流向清晰可见，便于理解和调试。对于初学者来说，这种方式降低了学习门槛，能够快速上手完成常见的数据加工任务。
