一、实验背景

1.1 实验目的

本次实验的核心目标是熟悉助睿零代码数据集成平台（ETL 平台）的核心功能与操作方法，具体来说，你将掌握以下技能：

• 掌握新建转换、添加组件、执行转换等 ETL 基本操作流程
• 熟悉表输入、记录集连接、字段选择、过滤记录、Excel 输出等常用组件的配置方法
• 理解多表关联、数据过滤与分流处理的 ETL 设计思路

通过本次实验，你能够独立使用助睿平台完成常见的数据加工任务，为后续更复杂的数据分析场景打下坚实基础。

1.2 实验环境

本次实验基于助睿数智（Uniplore）一站式数据科学实验平台完成，平台定位为覆盖数据接入、ETL 处理、机器学习建模到可视化分析的全链路 Agentic 零代码数据智能平台。

• 产品官网：https://www.uniplore.com/
• 本次实验访问地址：https://lab.guilian.cn/
• 数据库：公开数据集
• 数据准备：
  • 订单明细表：business_analysis.order_detail
  • 产品信息表：business_analysis.product

1.3 业务场景

在企业经营分析场景中，我们经常需要将订单明细表与产品信息表关联起来计算订单利润，并按利润正负对订单进行分类存储。本次实验以订单利润分流为例，通过零代码拖拽的方式完成这一数据处理任务，为后续的盈利分析、亏损原因追踪提供规范的数据基础。

1.4 数据加工流程

订单明细表与产品信息表进行左外连接 → 移除重复字段 → 按利润是否大于等于 0 进行分流 → 分别输出盈利订单和亏损订单到两个独立的 Excel 文件中。

---

二、实验步骤

2.1 登录实验平台

1. 打开贵兰在线课程学习页面，找到 “实验课 1：助睿 ETL 入门实验”。
2. 点击课程实训说明中的 “大数据实训平台”，访问https://lab.guilian.cn/并登录，从贵兰在线进入实验平台可以自动登录，登录成功后进入实验平台首页。

2.2 基本概念了解

助睿一站式大数据平台中的数据集成平台，通过可视化方式做数据 ETL（抽取、转换、加载），核心概念如下：

表格

概念	说明
Pipeline（转换）	面向数据流，处理数据的一个功能单元，由多个 Transform 组成
Workflow（作业）	面向任务，完成一件完整的事，由多个 Action 组成，必须包含开始项
Transform（步骤）	转换内的最小单元，如 “Excel 输入”“字段选择”，每个步骤独立线程运行
Action（任务项）	作业的执行单位，如 “启动”“发送邮件”
Hops（节点连接）	数据传输通道，连接步骤或任务项

2.3 团队管理（可选）

在该环节，每个小组的组长可以创建该小组的团队，方便团队实验作业的管理：

1. 进入实验平台后，选择数据集成 / ETL，进入数据集成页面。
2. 点击 “团队管理” 菜单，并点击 “新增团队”。
3. 在弹出的窗口中输入团队名称和团队描述，点击 “确认”。
4. 创建成功后，点击团队卡片右上角的 “更多”，选择 “添加成员”，输入手机号查询组员，勾选后点击 “添加” 即可。

个人用户可直接跳过此步骤，使用默认团队即可。

2.4 创建实验项目

平台提供默认项目，也可以为课程创建专属项目：

1. 选择创建的项目所属团队为 “商业数据分析小组 1”（也可以是个人）。

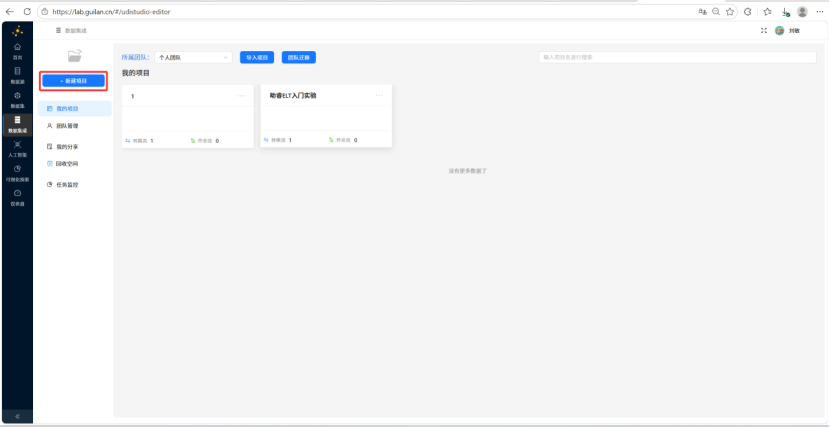

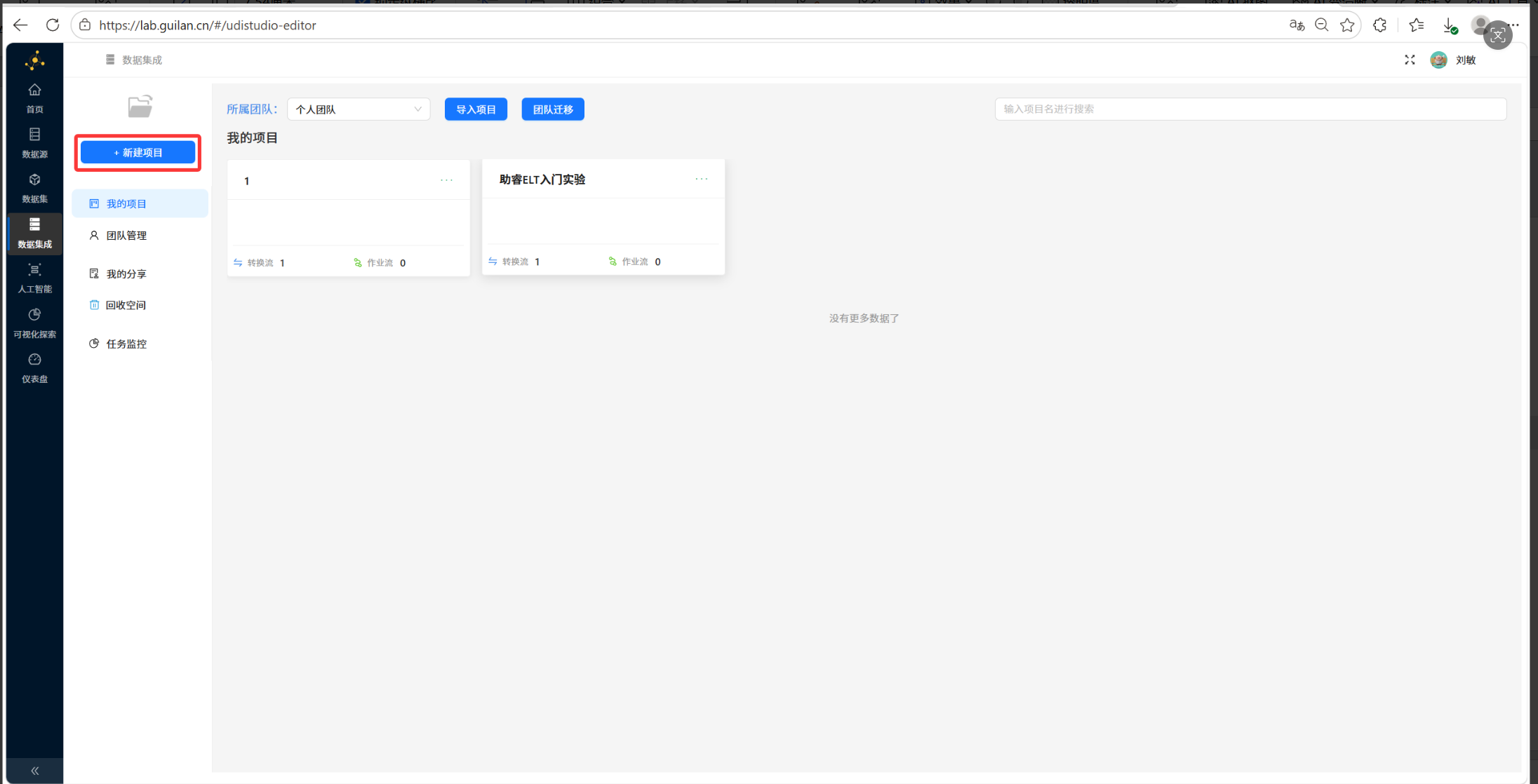

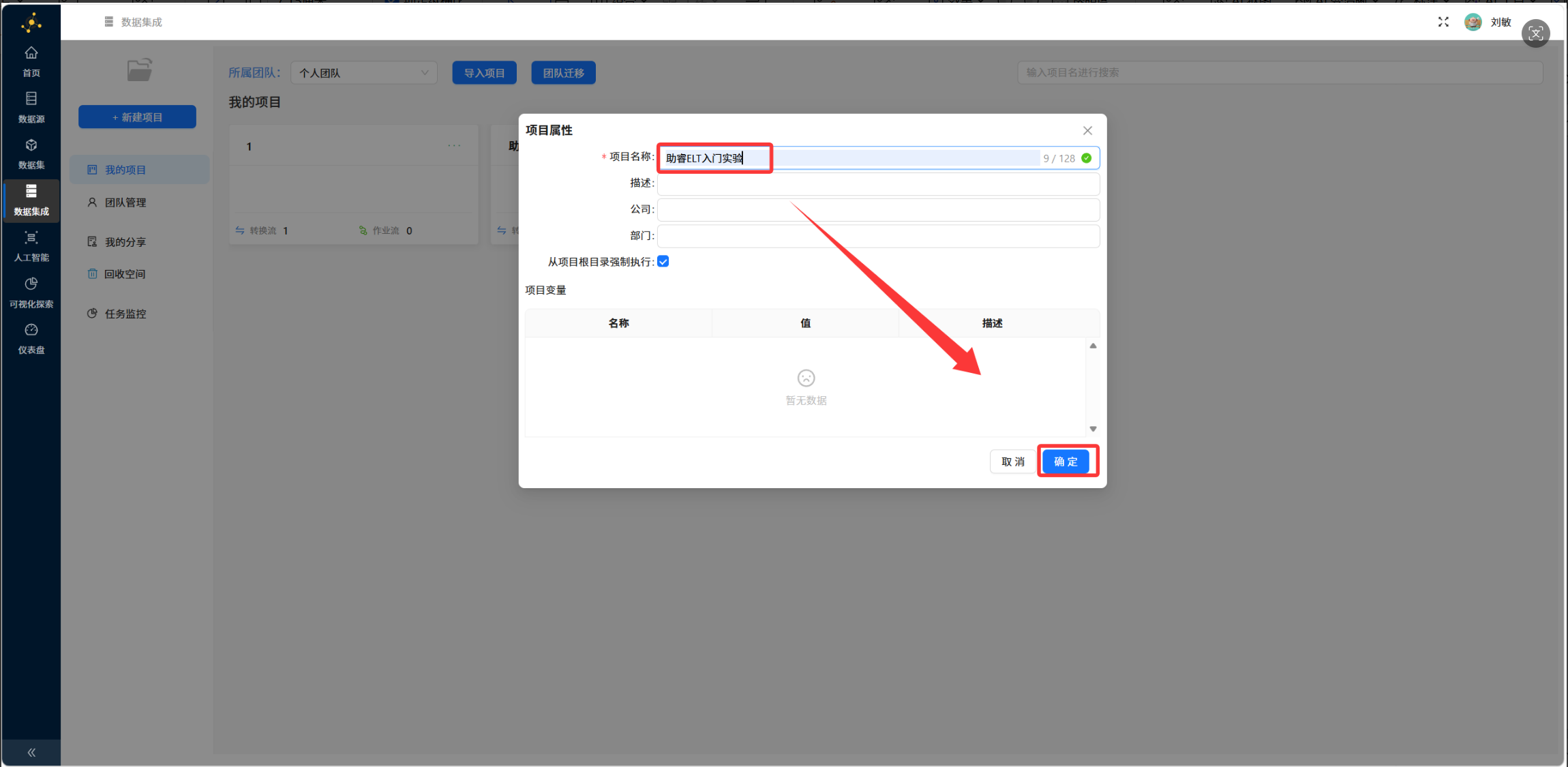

2. 点击 “新建项目”，输入项目名称（如 “订单利润分流处理”），点击确认。
3. 创建成功后，即可在数据集成页面看到新创建的项目。
4. 在项目页面可以看到左侧有 “数据集、资源库、文件、元数据” 等菜单，本次实验主要用到资源库和文件库。

2.5 同步数据源

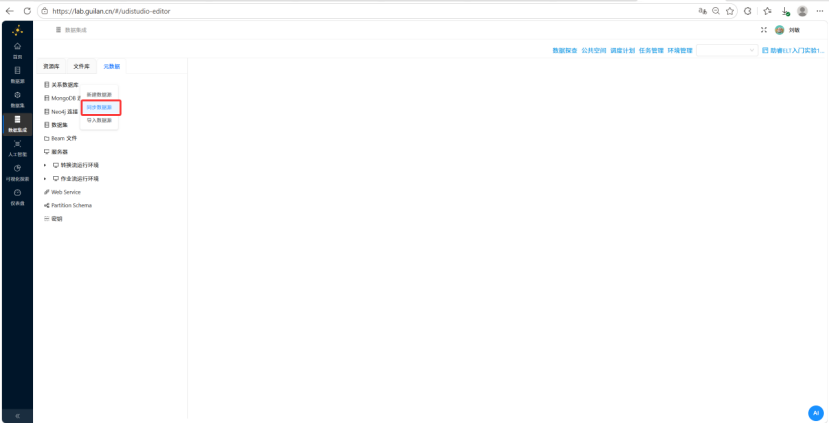

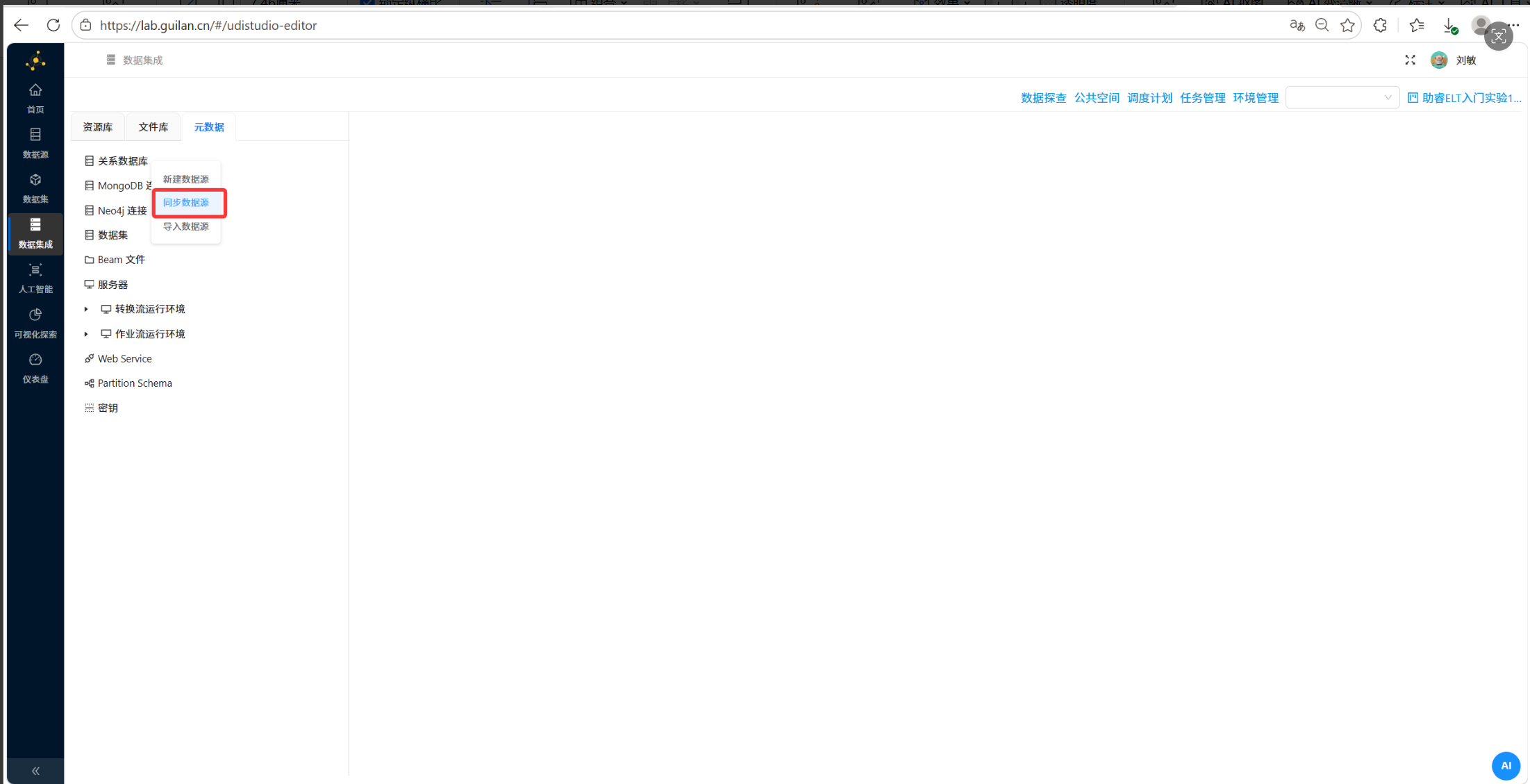

1. 首先获取本次的实验数据集：点击 “元数据”，右键 “关系数据库”，点击 “同步数据源”。

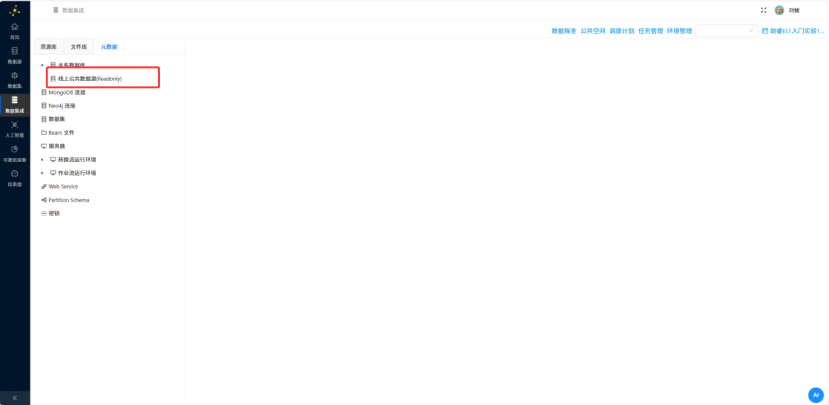

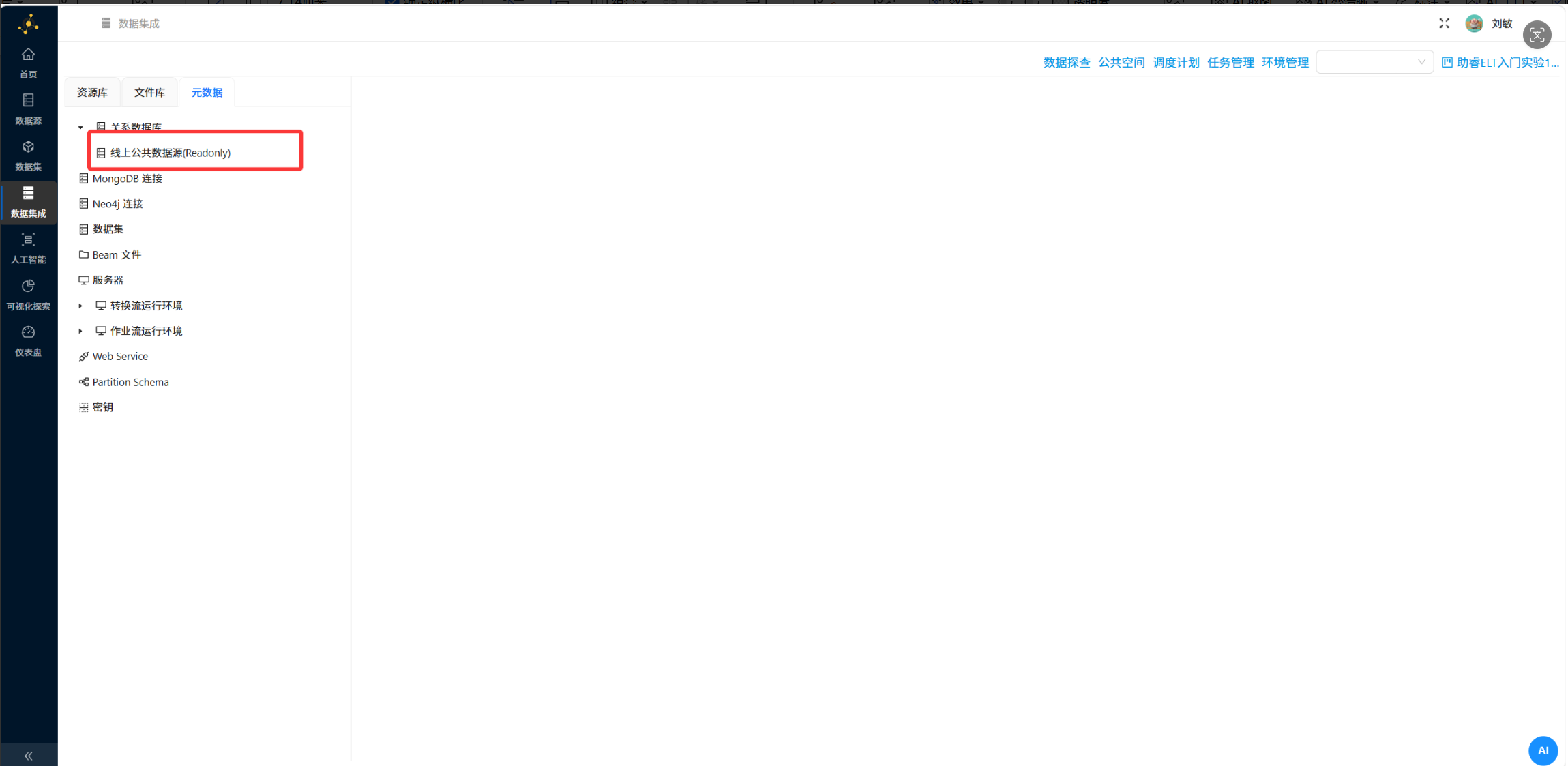

2. 切换 “文件库” 菜单再切换回到元数据，可以看到成功同步的数据库 “线上公共数据源 (read-only)”。c

2.6 新建转换流

本次实验将订单明细和产品信息两张表关联，实现订单数据与产品信息的关联，并根据利润正负将数据分流为盈利订单和亏损订单，分别输出到两个 Excel 文件。

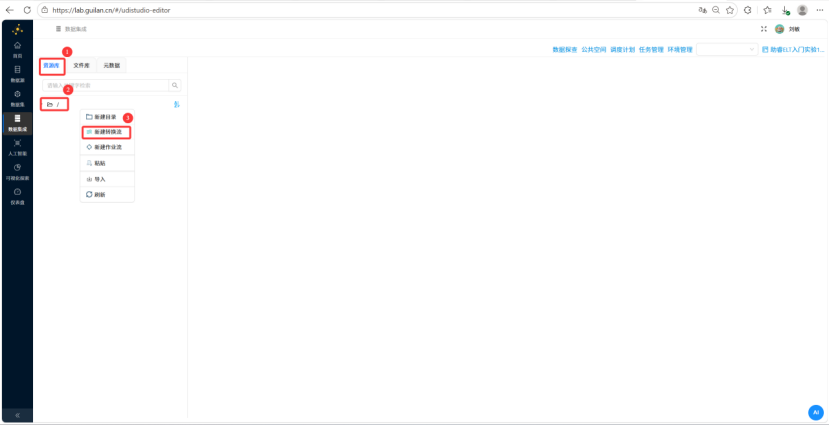

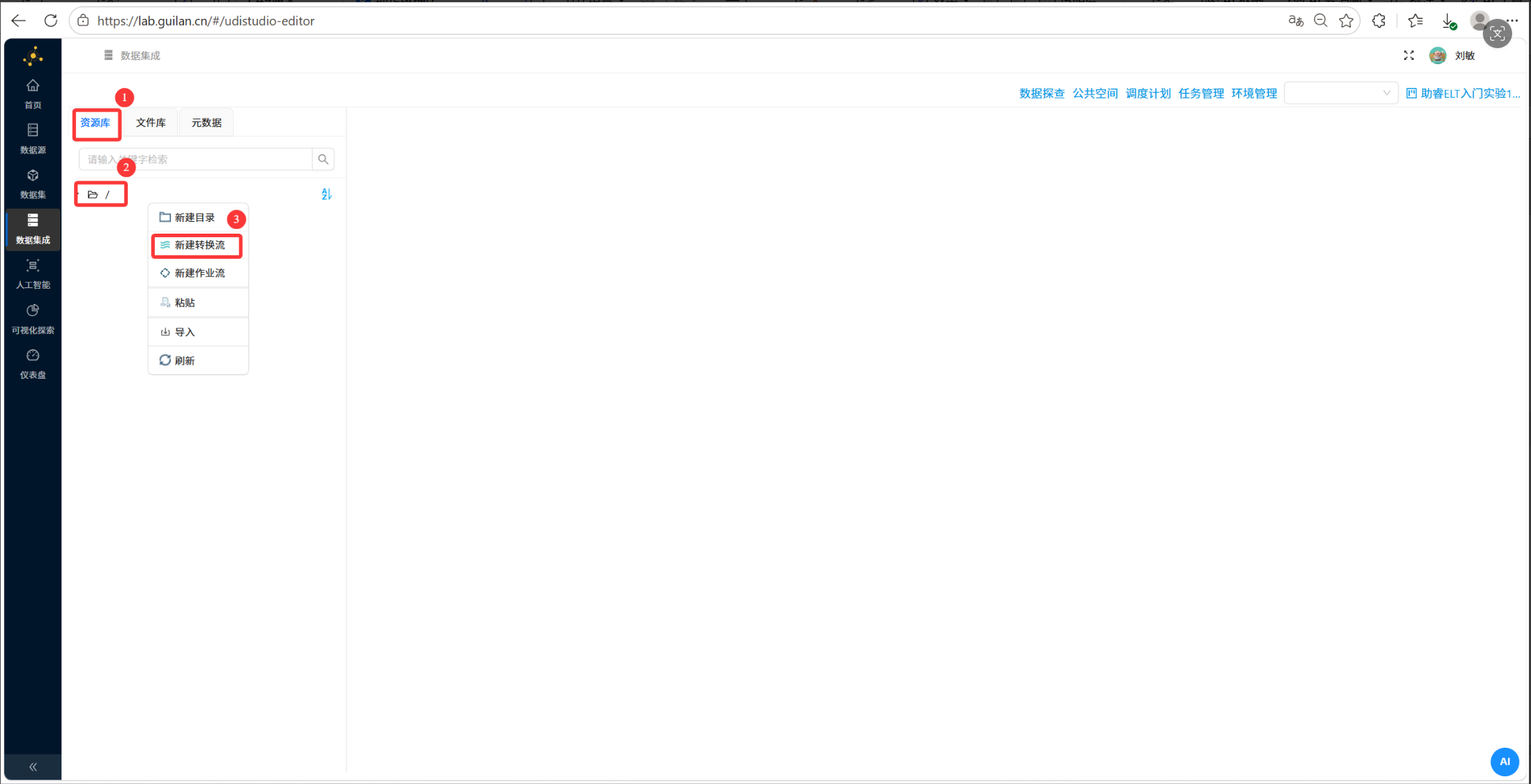

1. 切换到 “资源库”，同样在根目录下，右键 “新建转换流”。

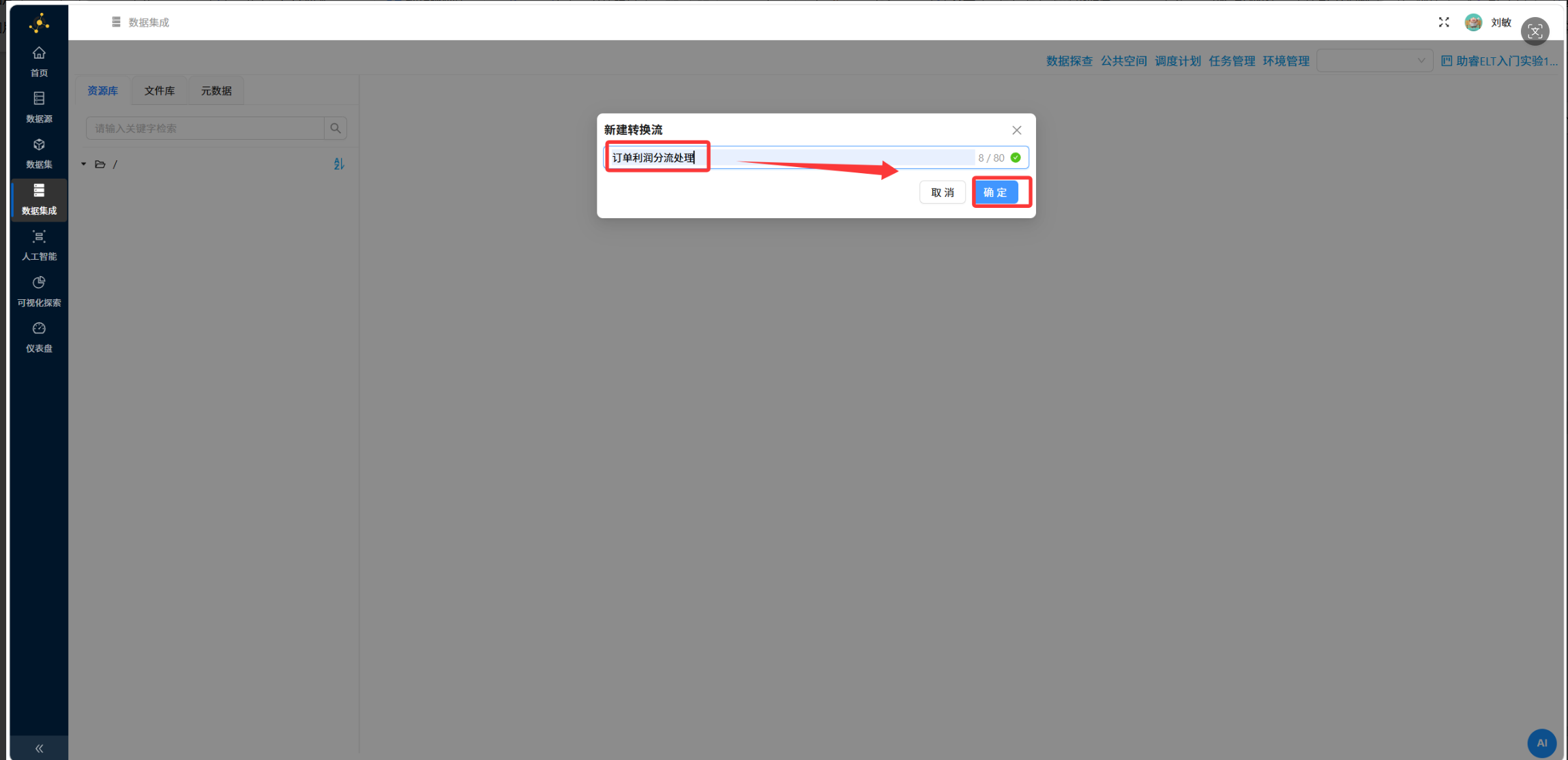

2. 输入转换流名字 “订单利润分流处理”，点击 “确定”。

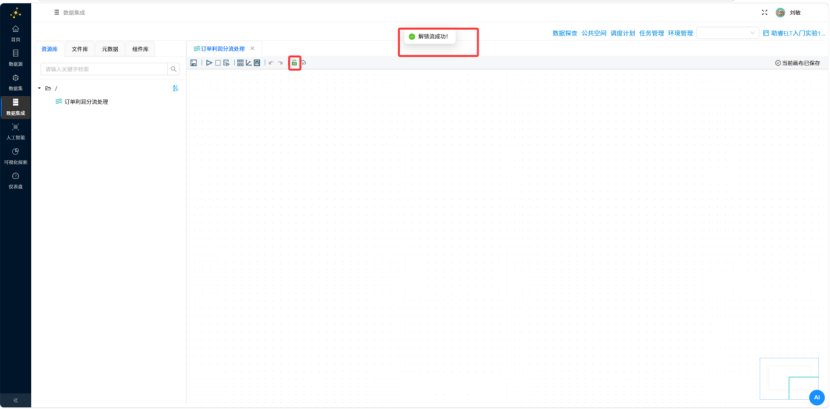

3. 创建成功后进入转换流设计页面，转换设计页面每次打开都是锁定状态，需要解锁后才可编辑转换流，点击右上角的解锁图标进行解锁。

2.7 添加组件

在建立转换任务后，可添加相应操作组件到转换任务中，按以下顺序向转换流中添加组件：

（1）添加两个「表输入」组件

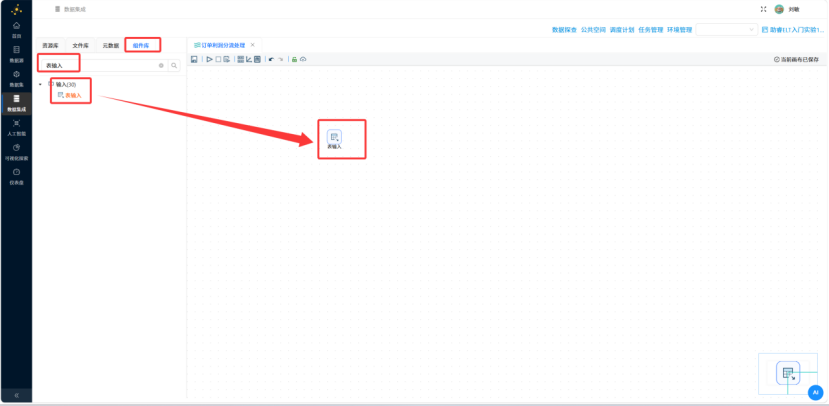

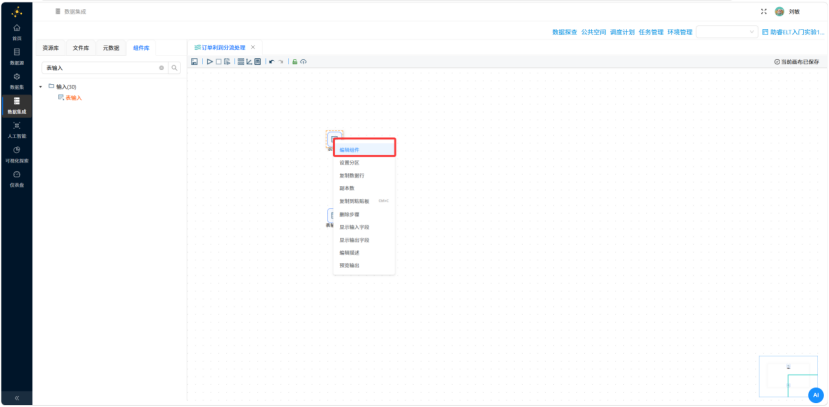

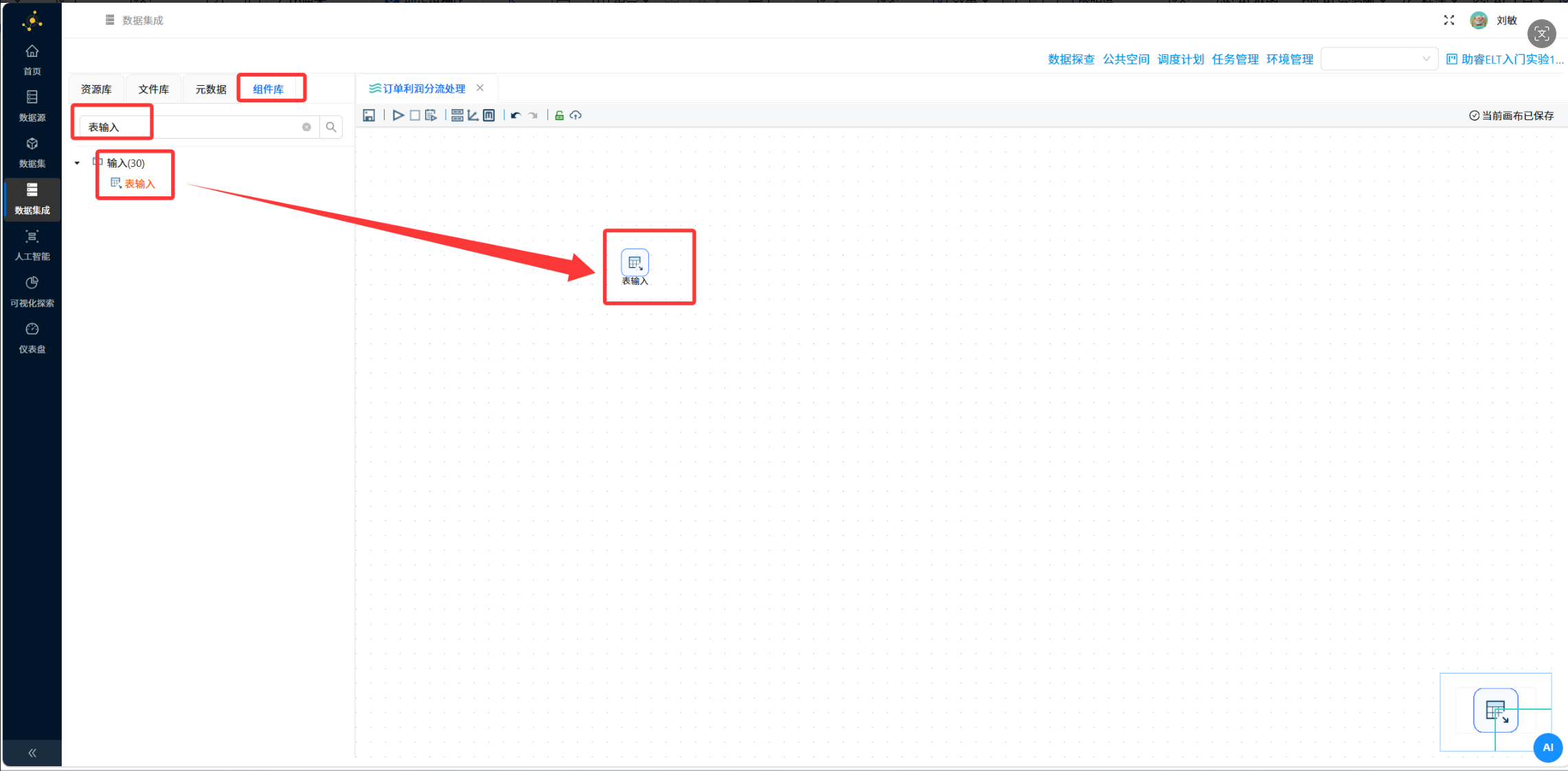

1. 在搜索框中输入 “表输入”，将组件拖拽到画布中，重复两次，添加两个表输入组件。

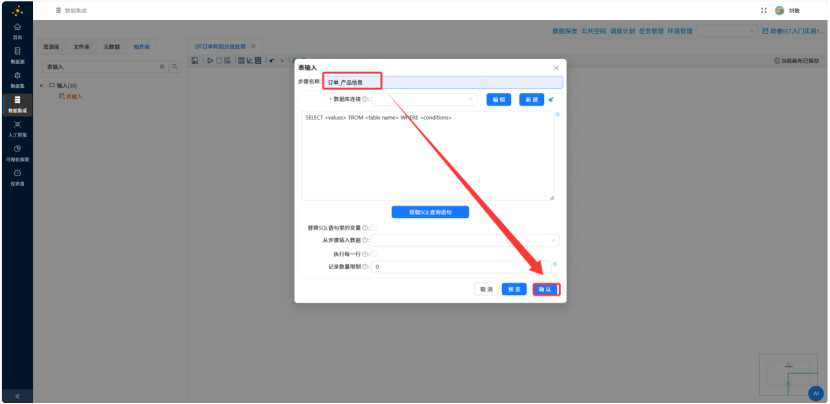

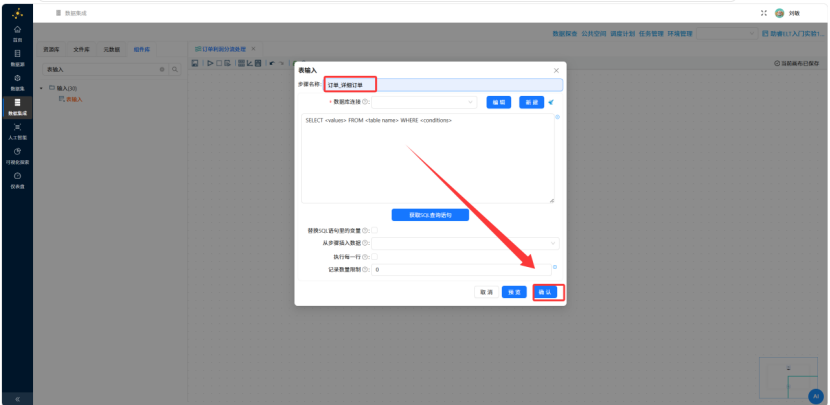

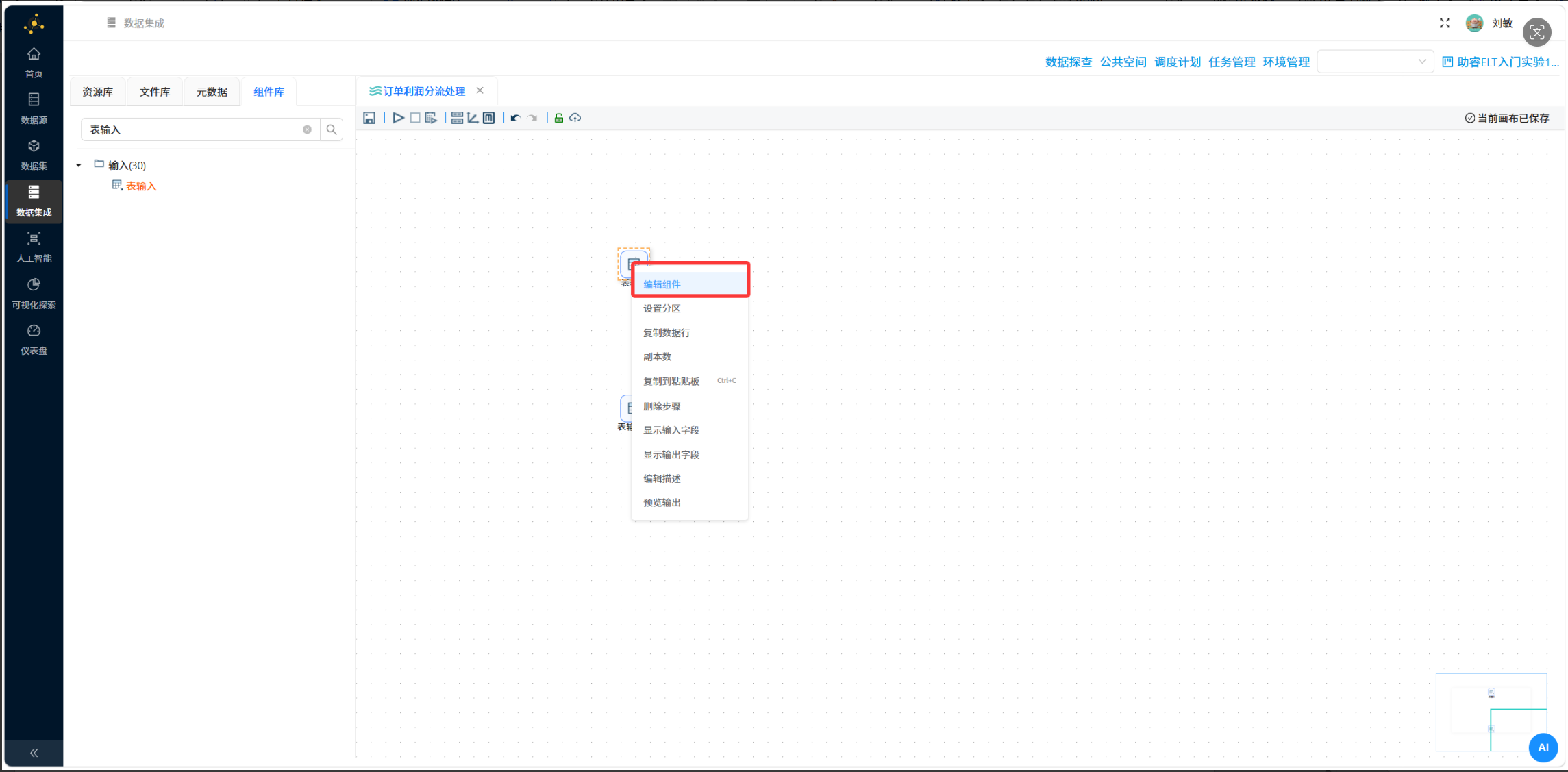

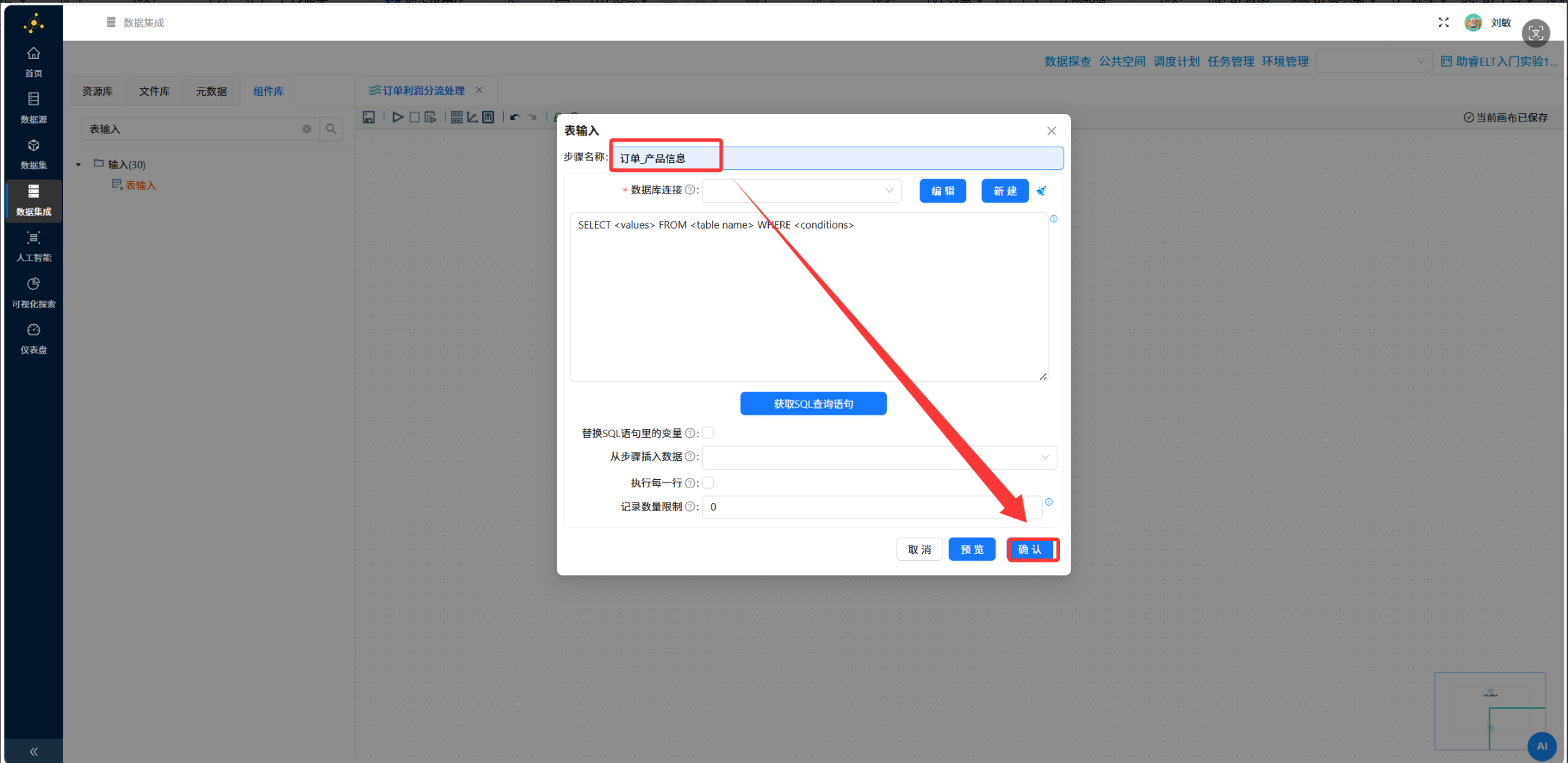

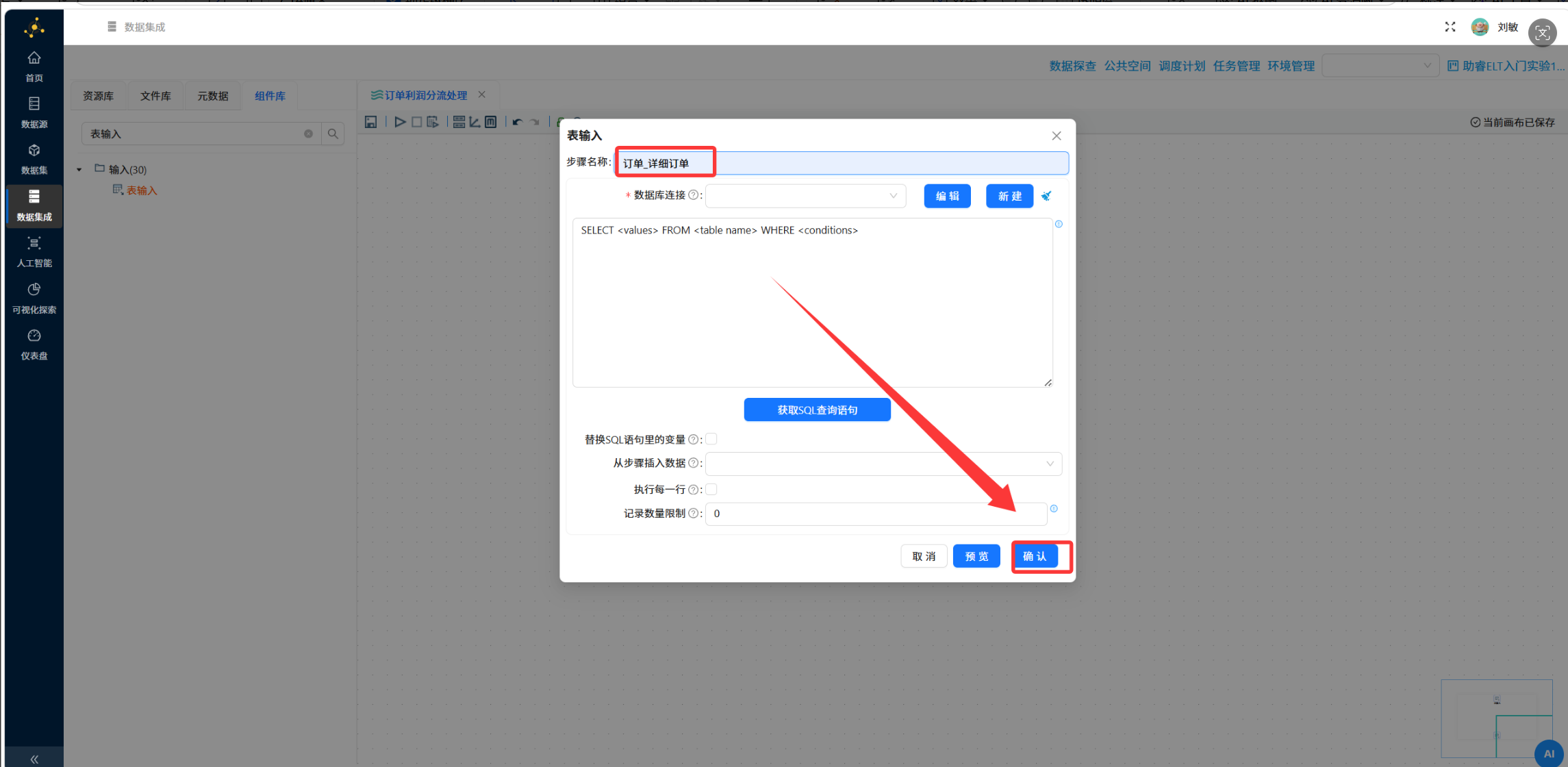

2. 双击第一个表输入组件，修改名称为 “订单_详细订单”；双击第二个，修改为 “订单_产品信息”。

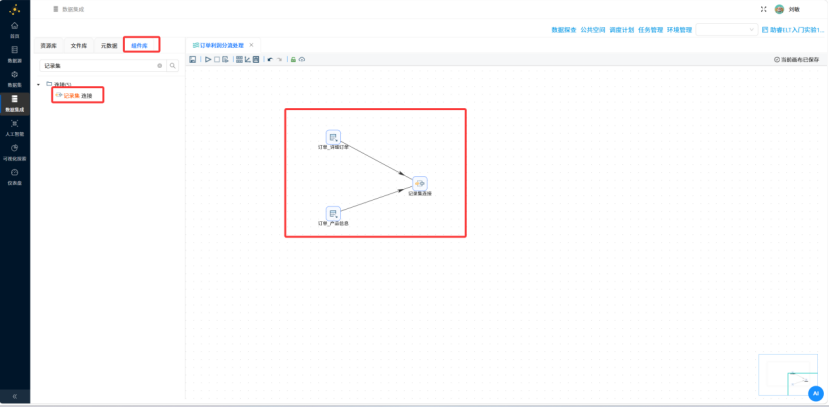

（2）添加「记录集连接」组件

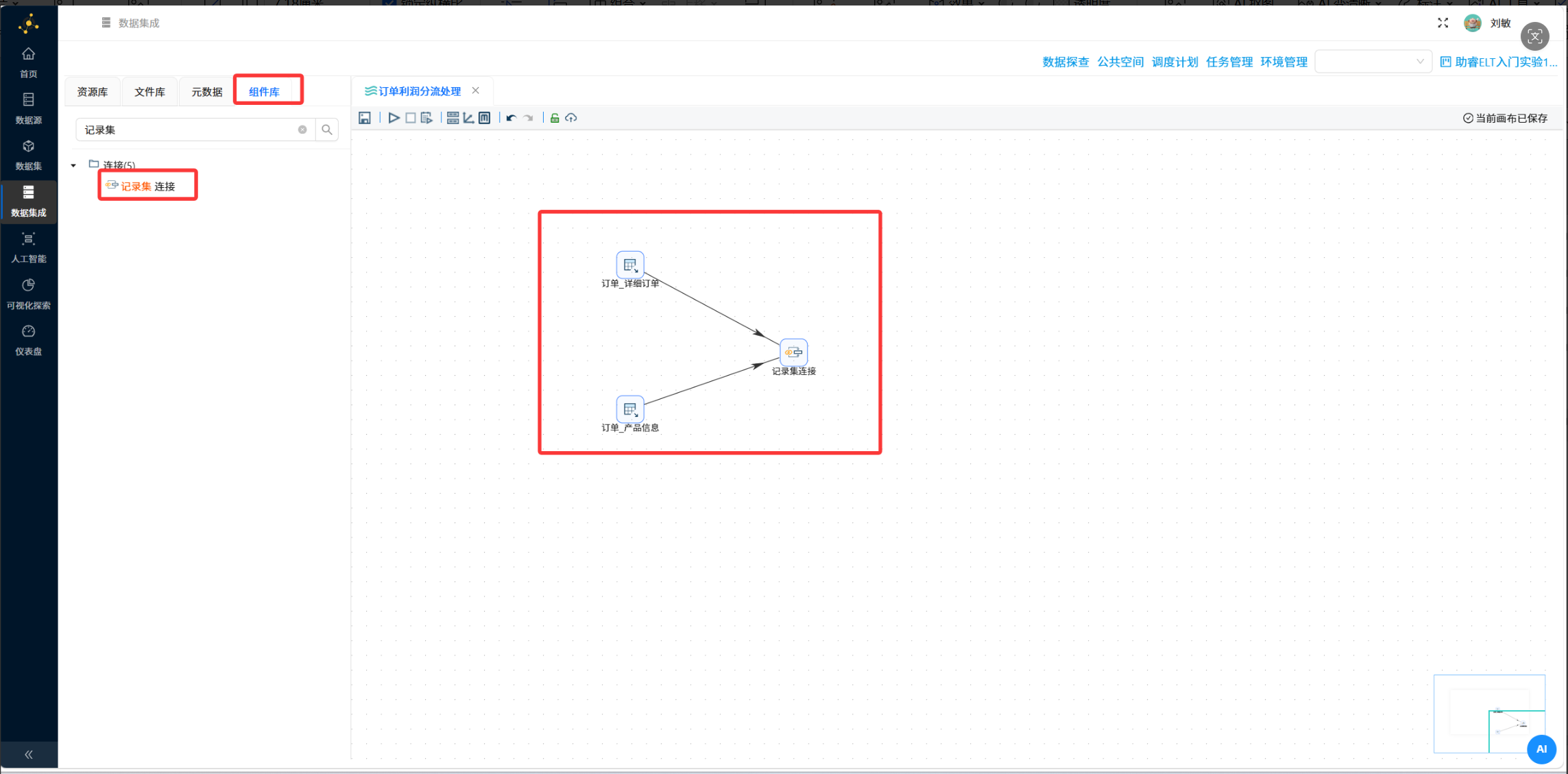

1. 在搜索框中输入 “记录集连接”，将组件拖拽到画布中。
2. 创建两个表输入组件到记录集连接组件的连接线，将两个表输入的输出端连接到记录集连接的输入端。

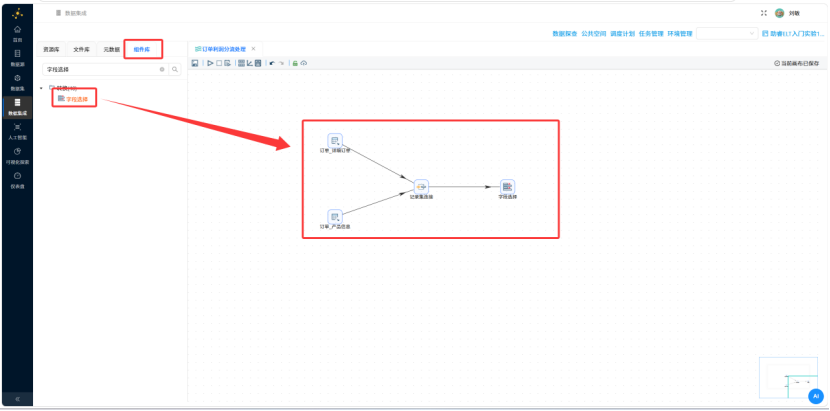

（3）添加「字段选择」组件

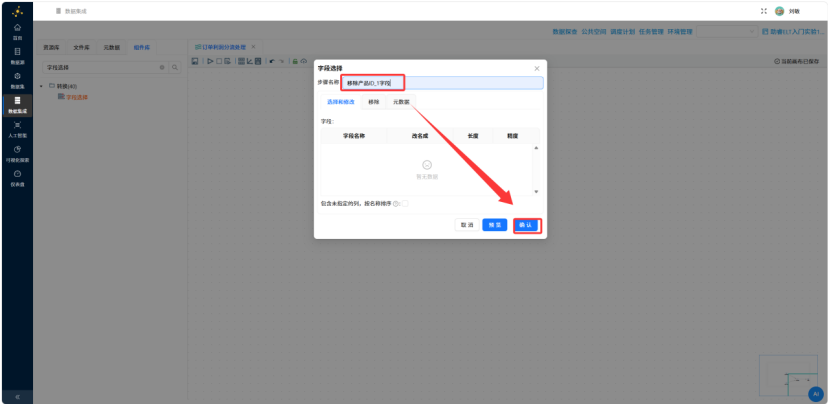

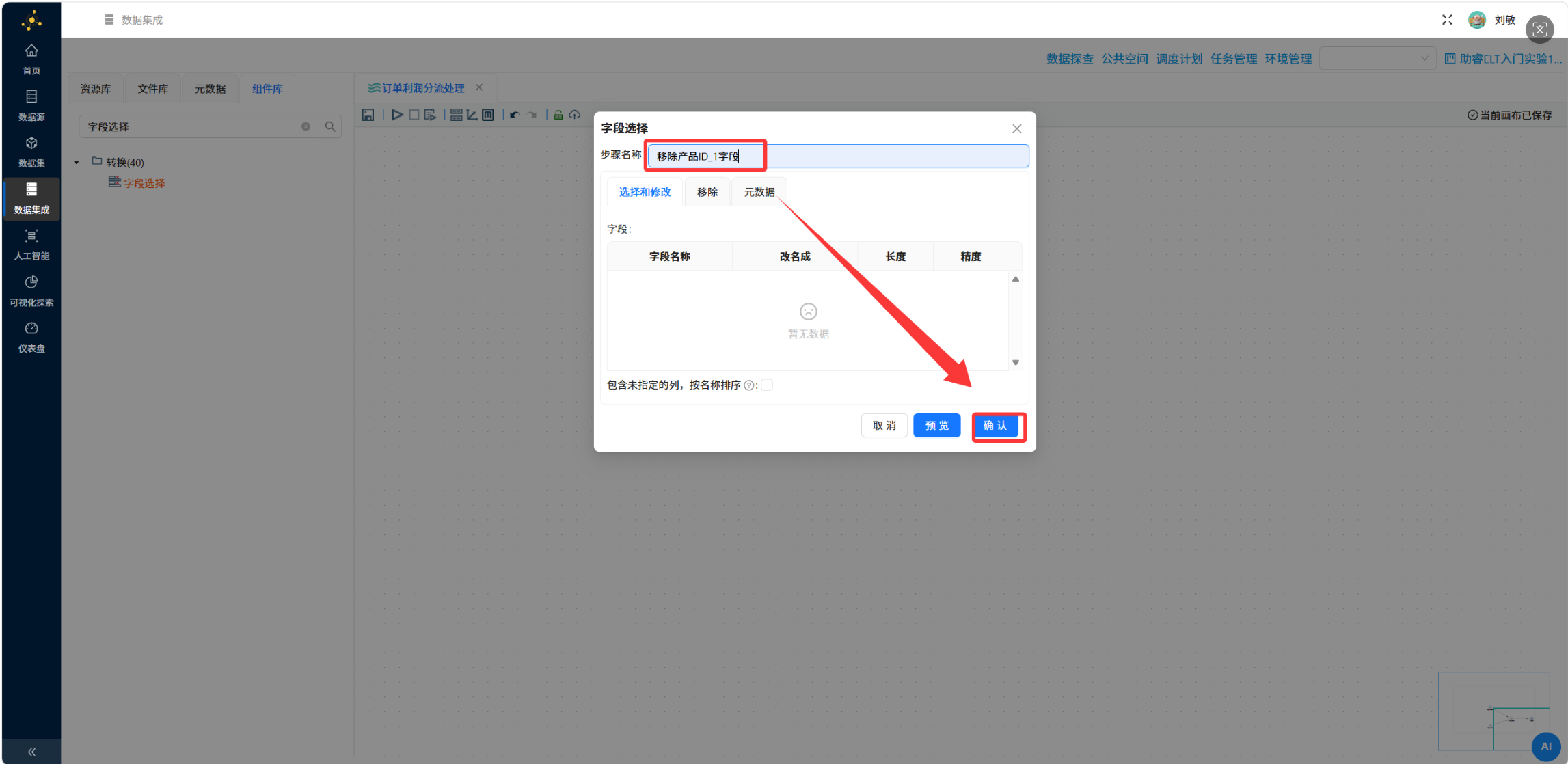

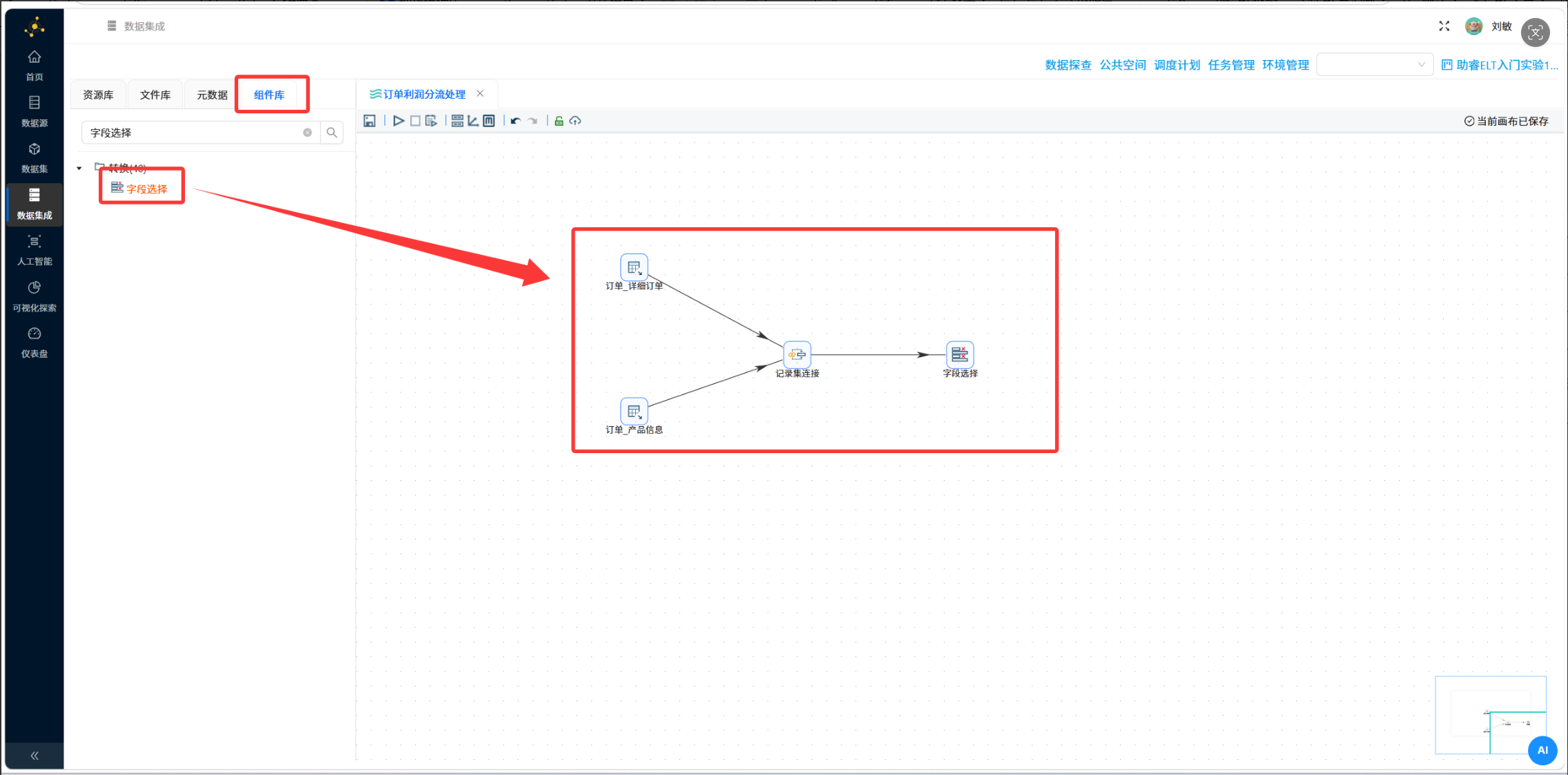

1. 在搜索框中输入 “字段选择”，将组件拖拽到画布中，修改名称为 “移除产品 ID 字段”。
2. 创建记录集连接组件到字段选择组件的连接线。

（4）添加「过滤记录」组件

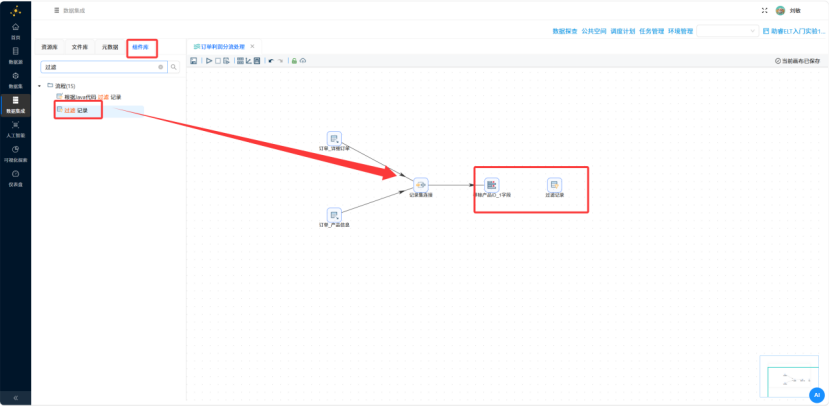

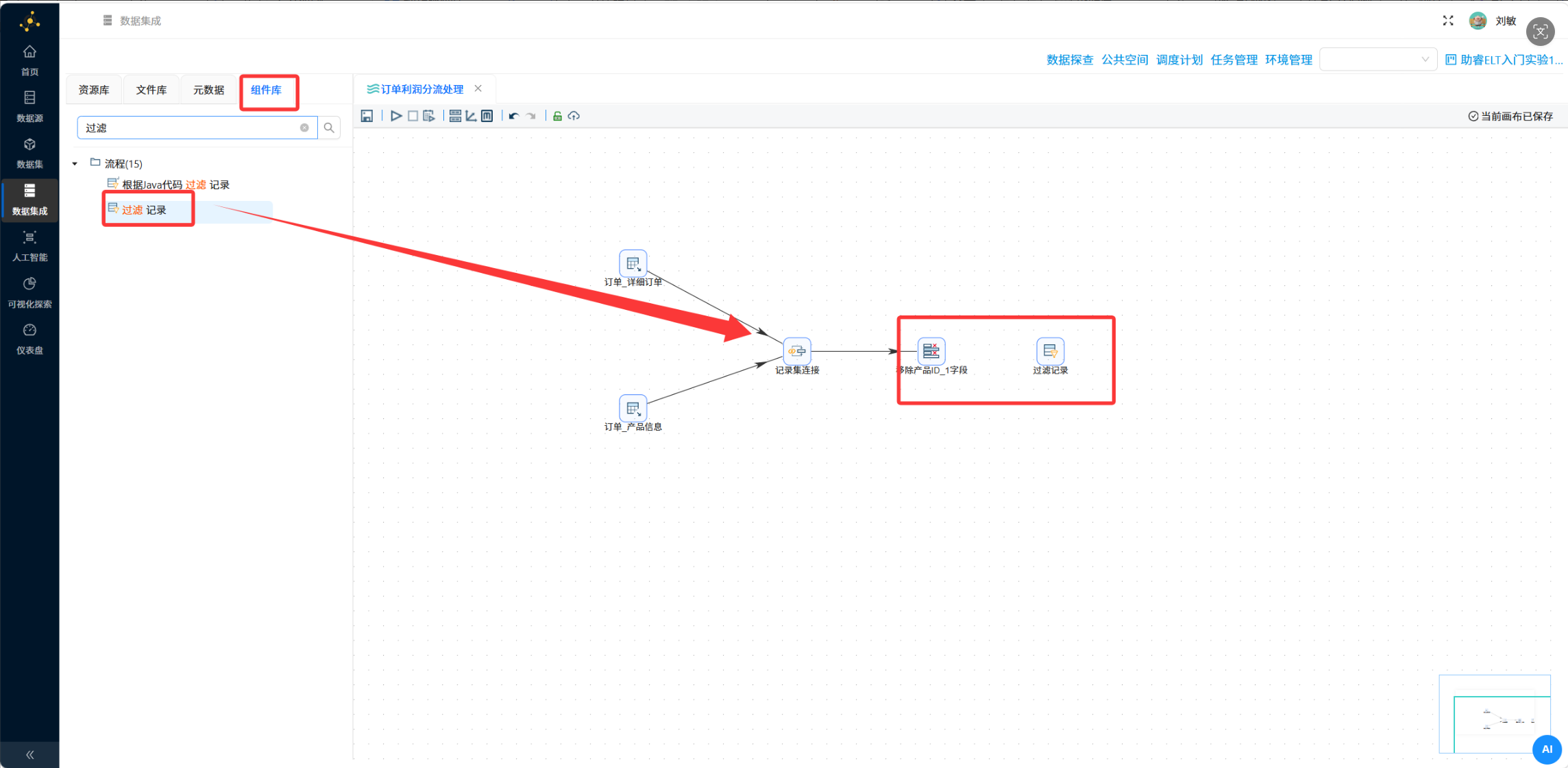

1. 在搜索框中输入 “过滤记录”，将组件拖拽到画布中。
2. 创建字段选择组件到过滤记录组件的连接线。

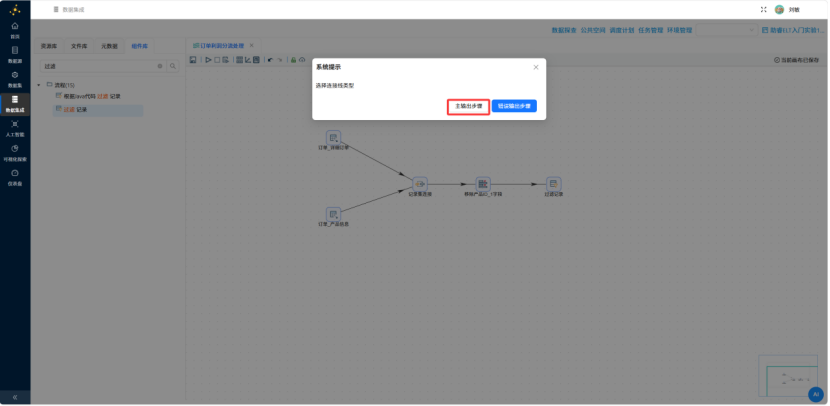

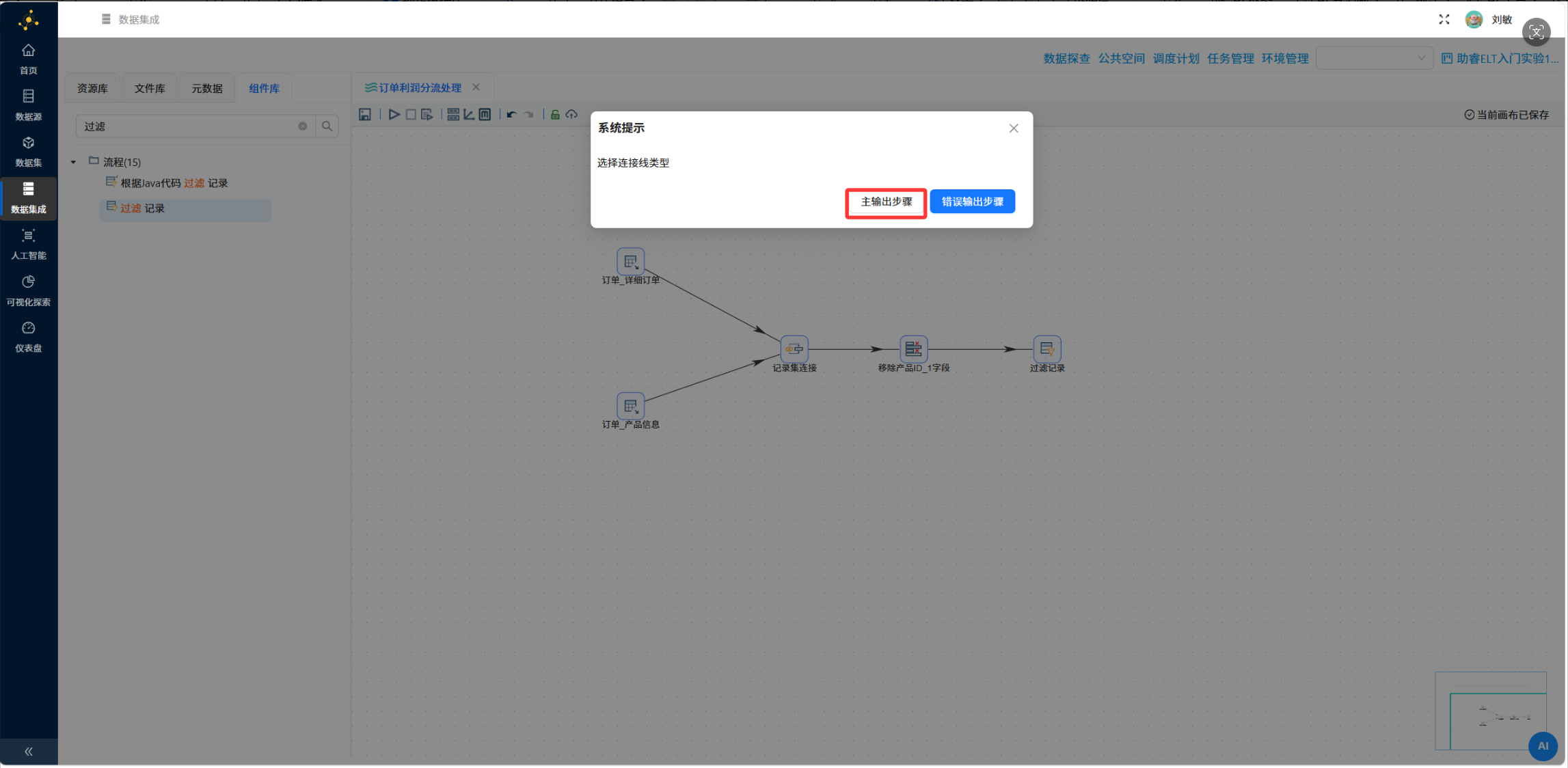

3. 在选择连接线的弹窗中点击 “主输出步骤”。由于在进行字段选择操作时，可能有记录不满足要求，导致记录数据记为错误。主输出步骤表示满足要求的记录通过该连接线传输数据。

（5）添加两个「Excel 输出」组件

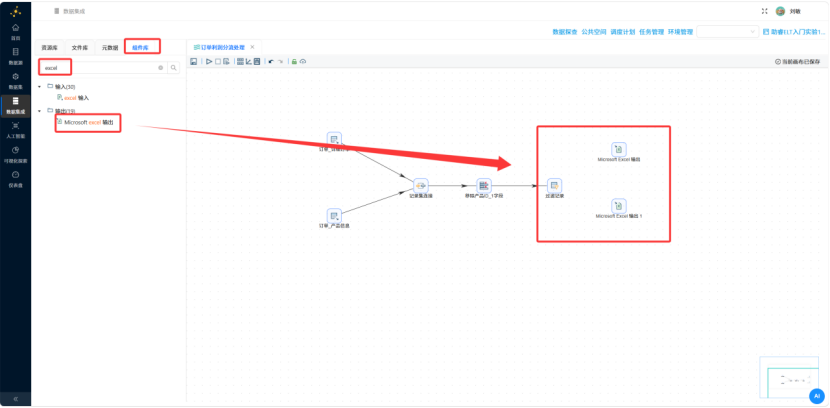

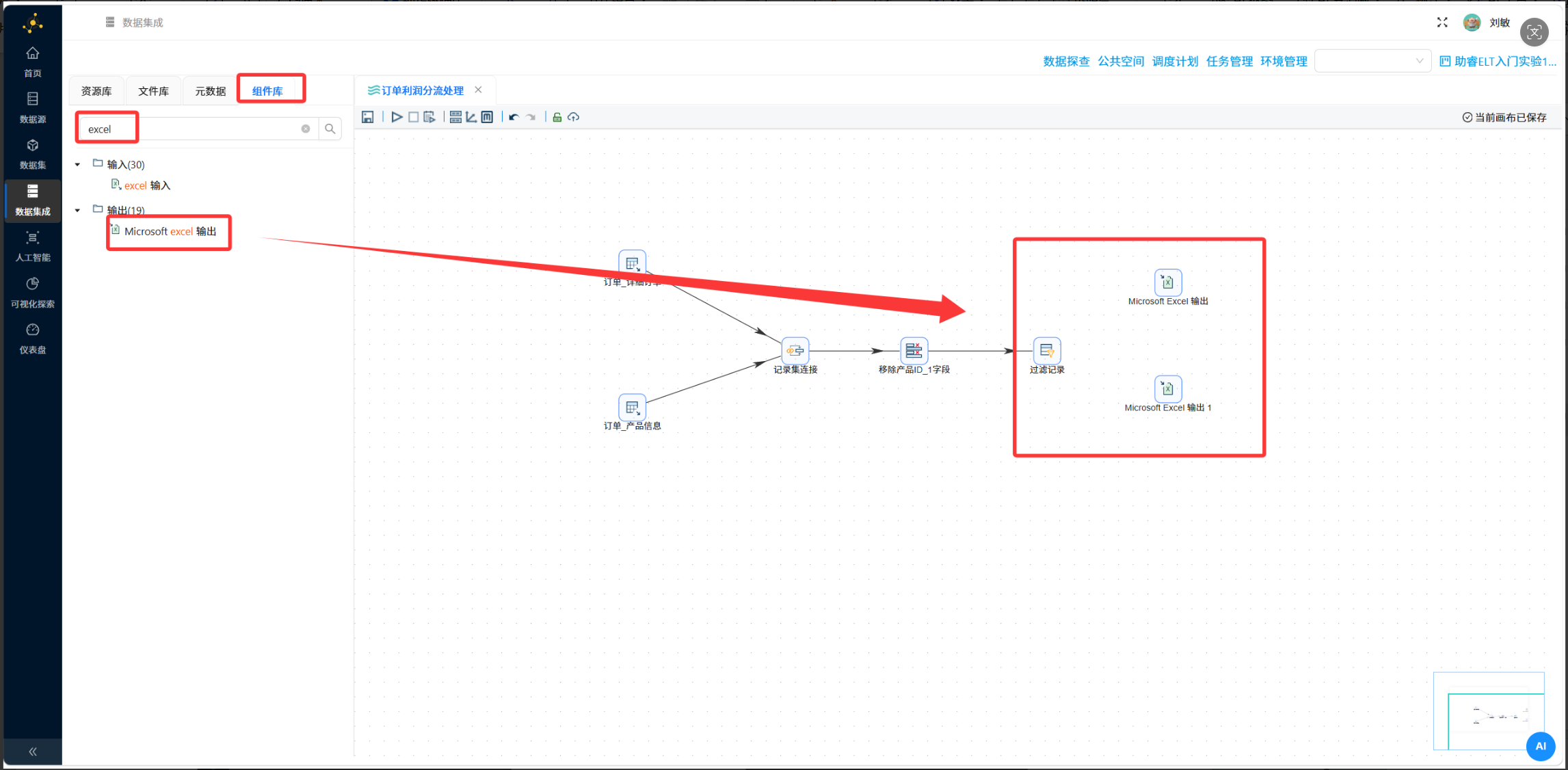

1. 在搜索框中输入 “Excel”，将组件拖拽到画布中，重复两次，添加两个 Excel 输出组件。

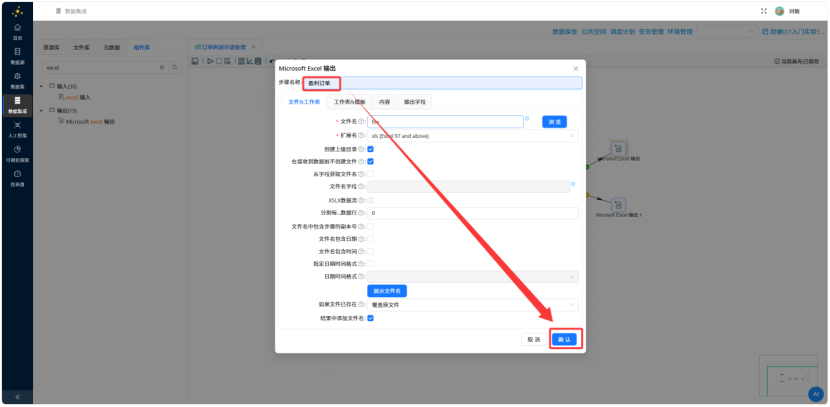

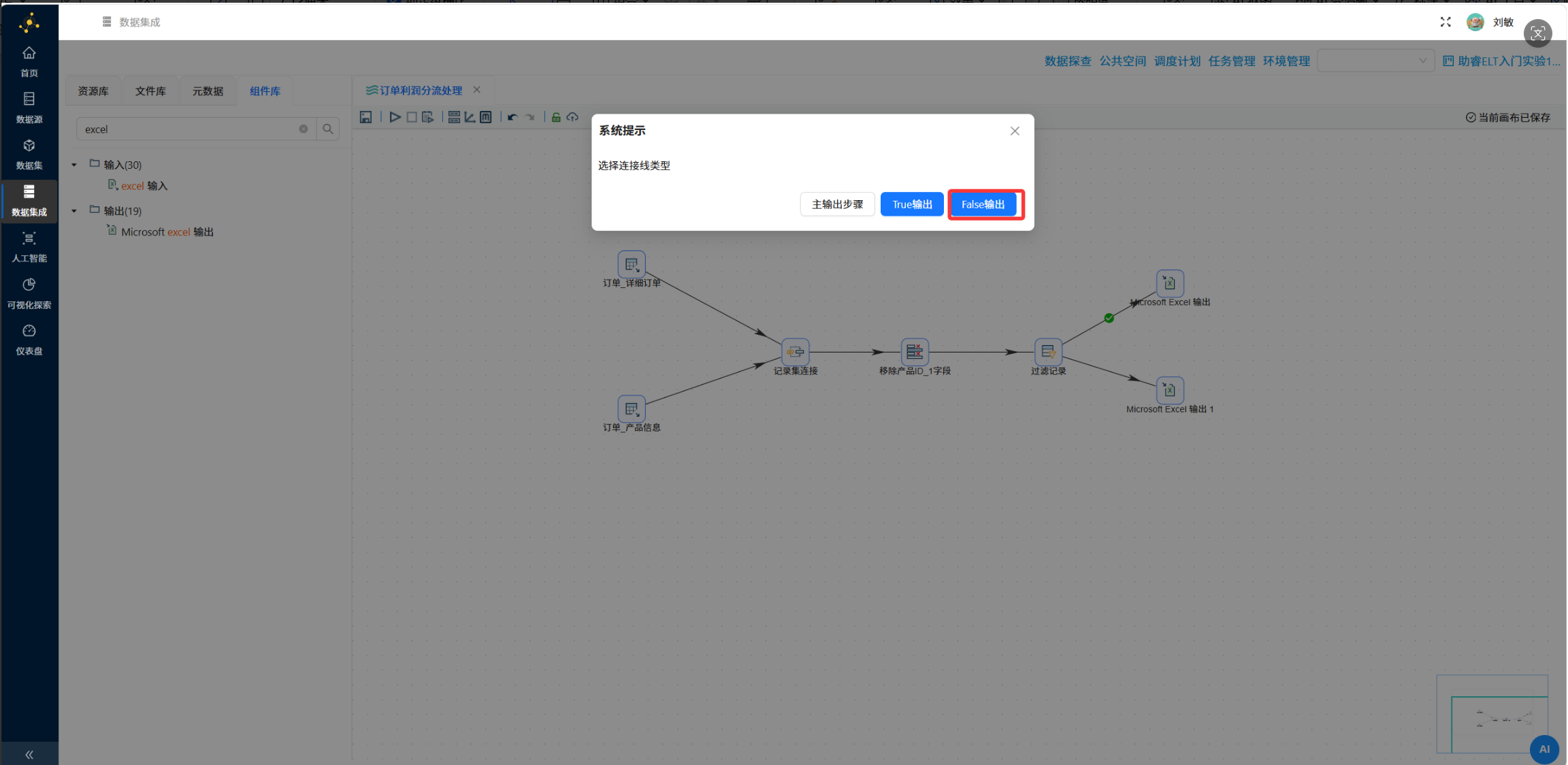

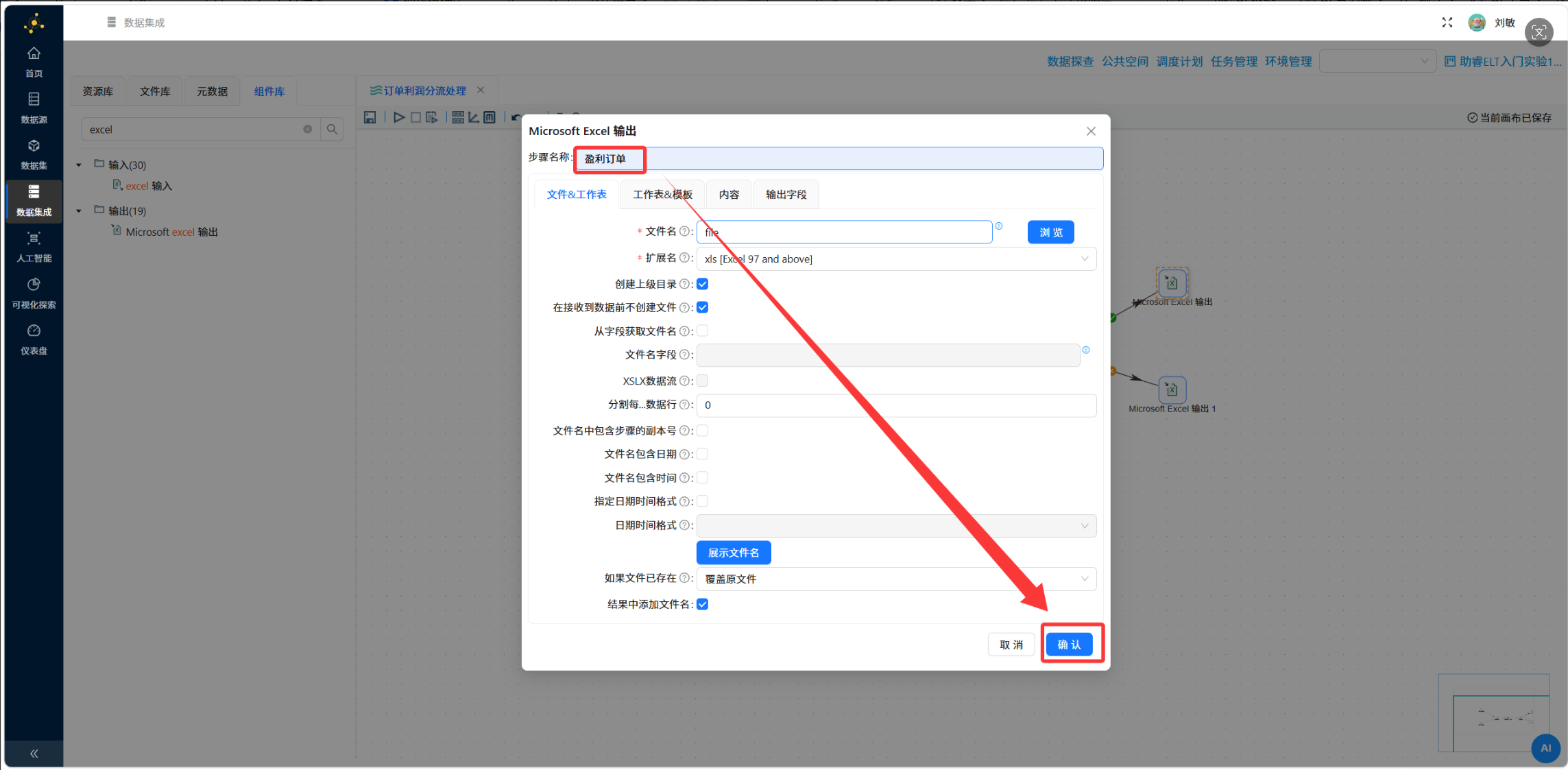

2. 2 个 excel 输出组件分别命名为 “盈利订单” 和 “亏损订单”，并创建过滤记录组件到两个 excel 输出组件的连接线，在选择连接线类型的弹窗中分别选择 “True 输出” 和 “False 输出”“True 输出” 表示满足过滤条件的记录输出。“False 输出” 表示不满足过滤条件的记录输出。

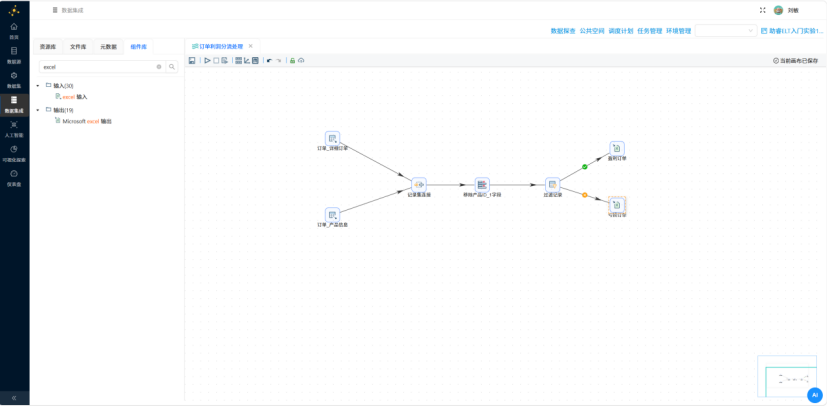

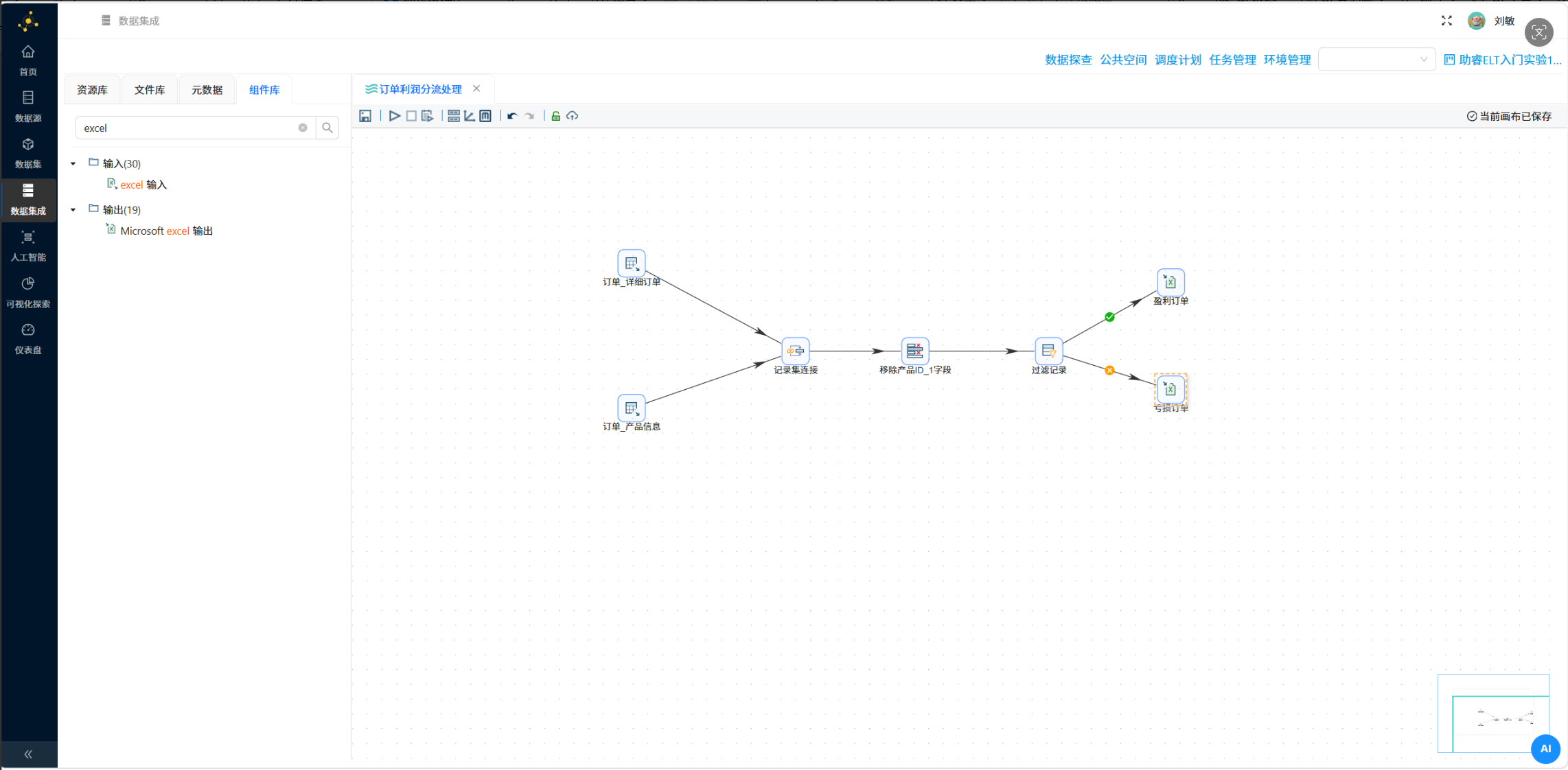

至此，一个完整的转换任务流程构建完毕。

---

三、组件配置（超详细步骤）

3.1 表输入组件配置

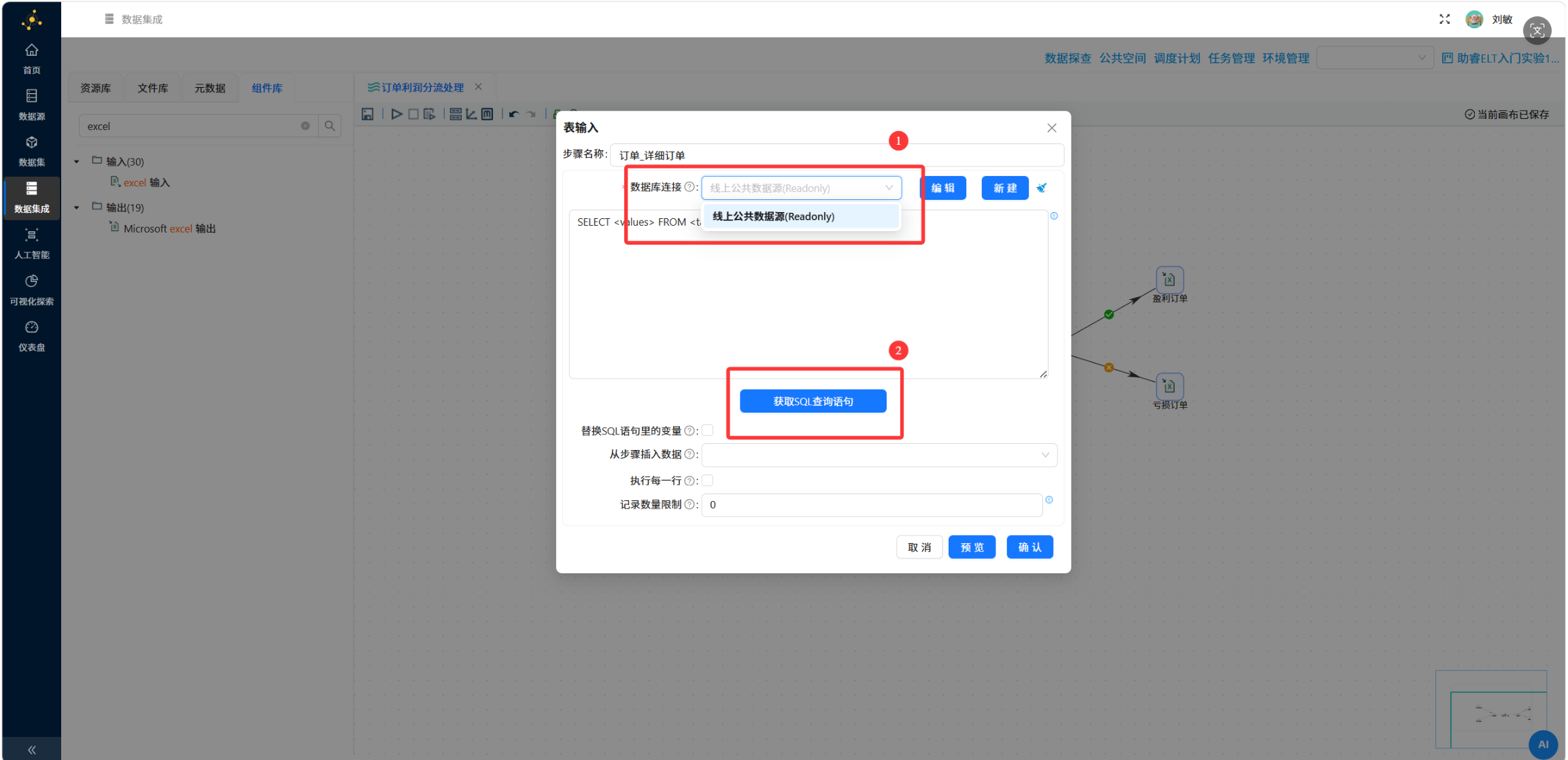

1. 双击 “订单_详细订单” 表输入组件，弹出配置页面。
2. 在数据库连接下拉框中选择已同步的 “线上公共数据源 (read-only)”。
3. 点击 “获取 SQL 查询语句”，系统会自动生成 SQL 查询语句，点击确认。

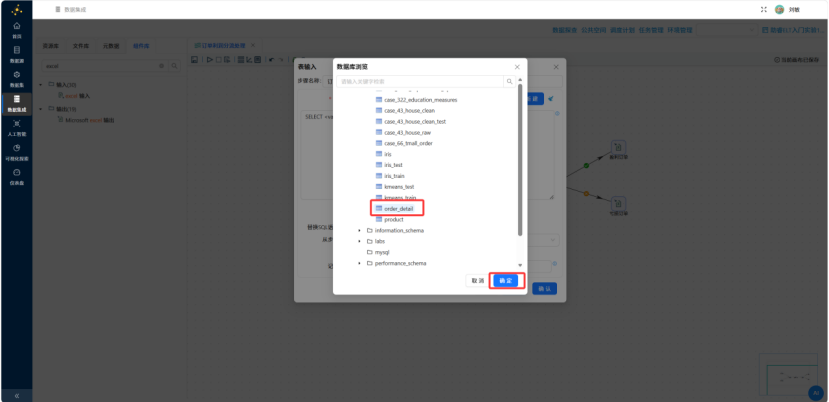

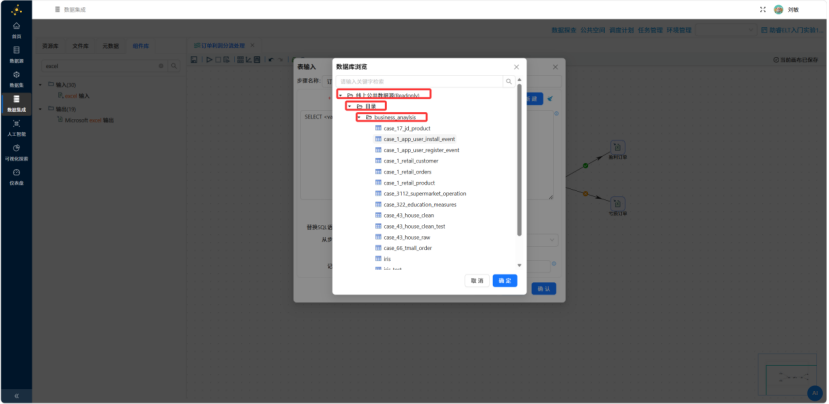

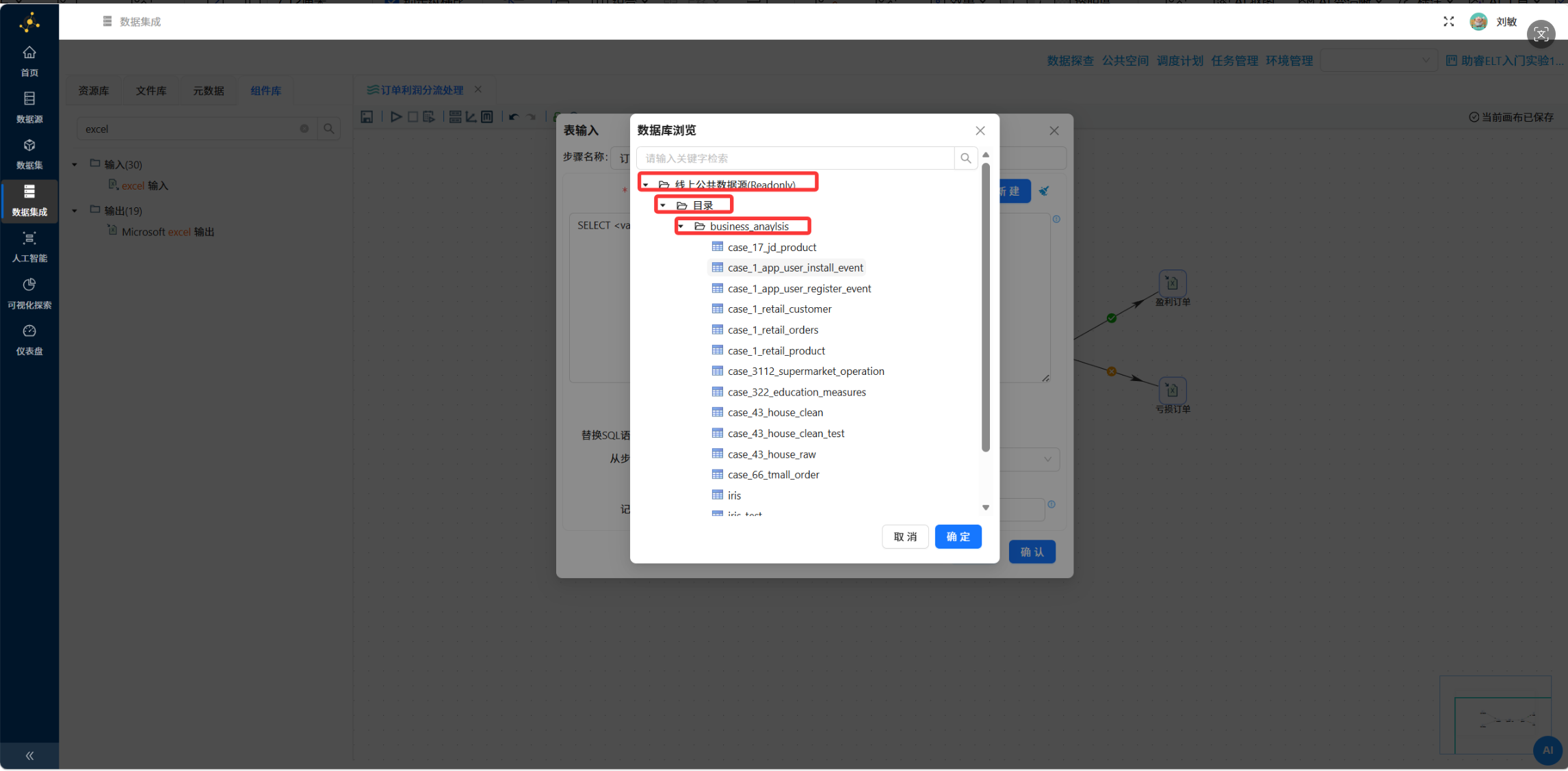

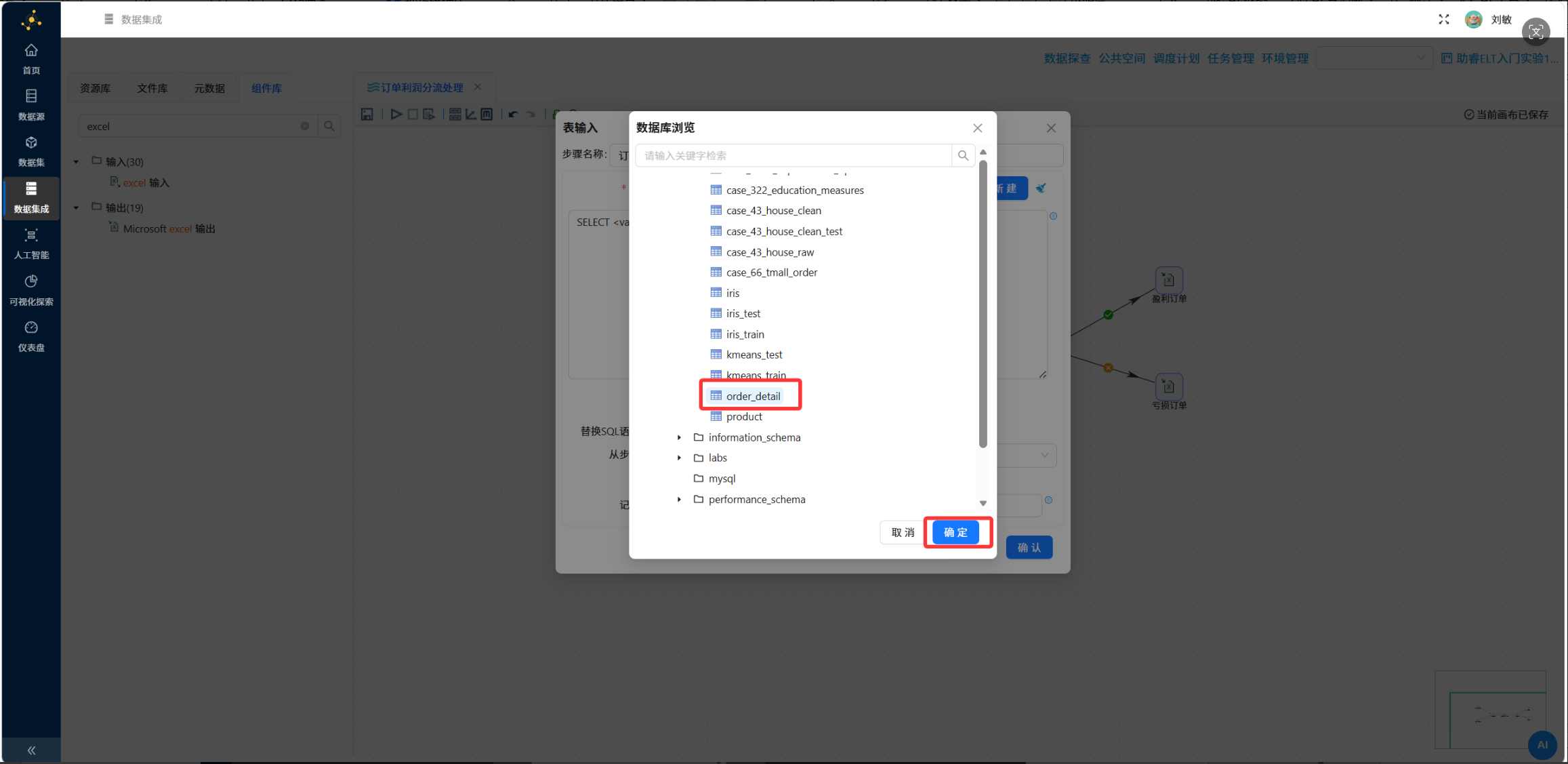

4. 打开 “线上公共数据源 (read-only)” 目录，下拉找到business_analysis.order_detail并点击它，再点击 “确定”。

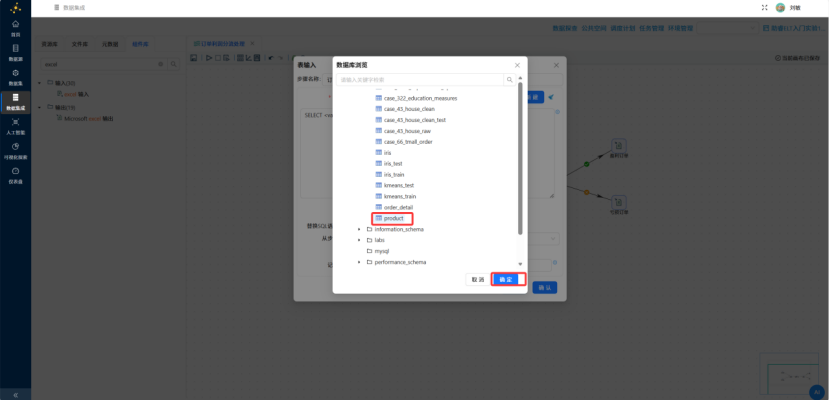

5. 用同样的方法配置 “订单_产品信息” 组件，选择business_analysis.product表，获取 SQL 并确认。

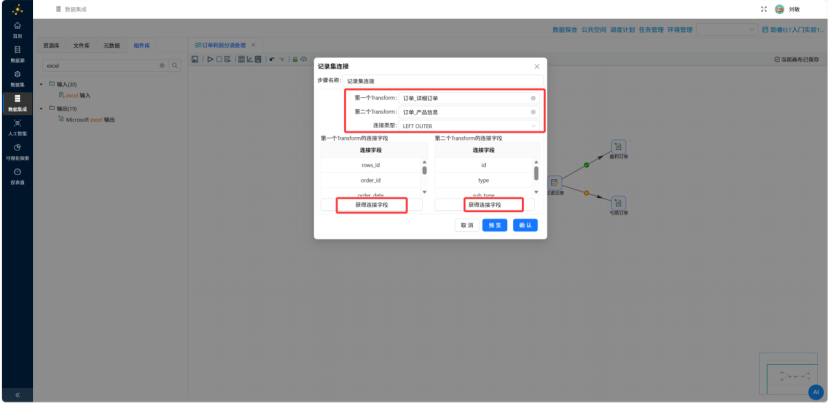

3.2 记录集连接组件配置

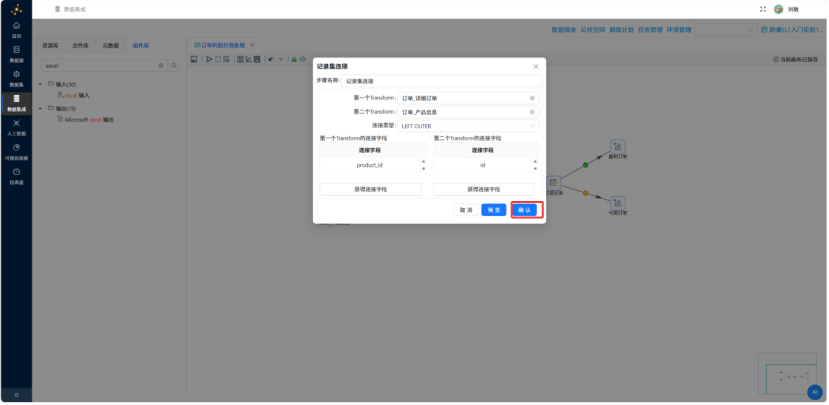

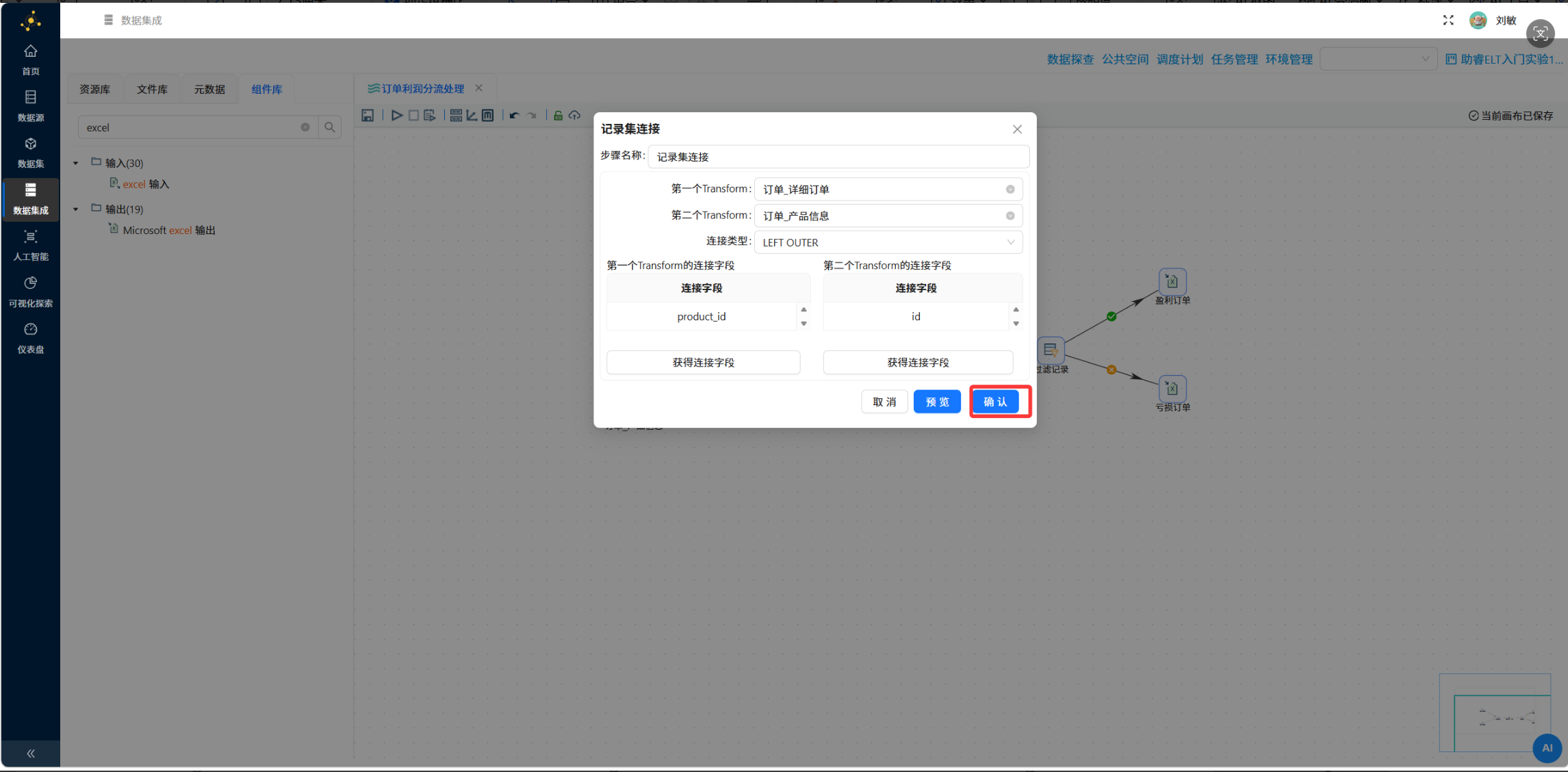

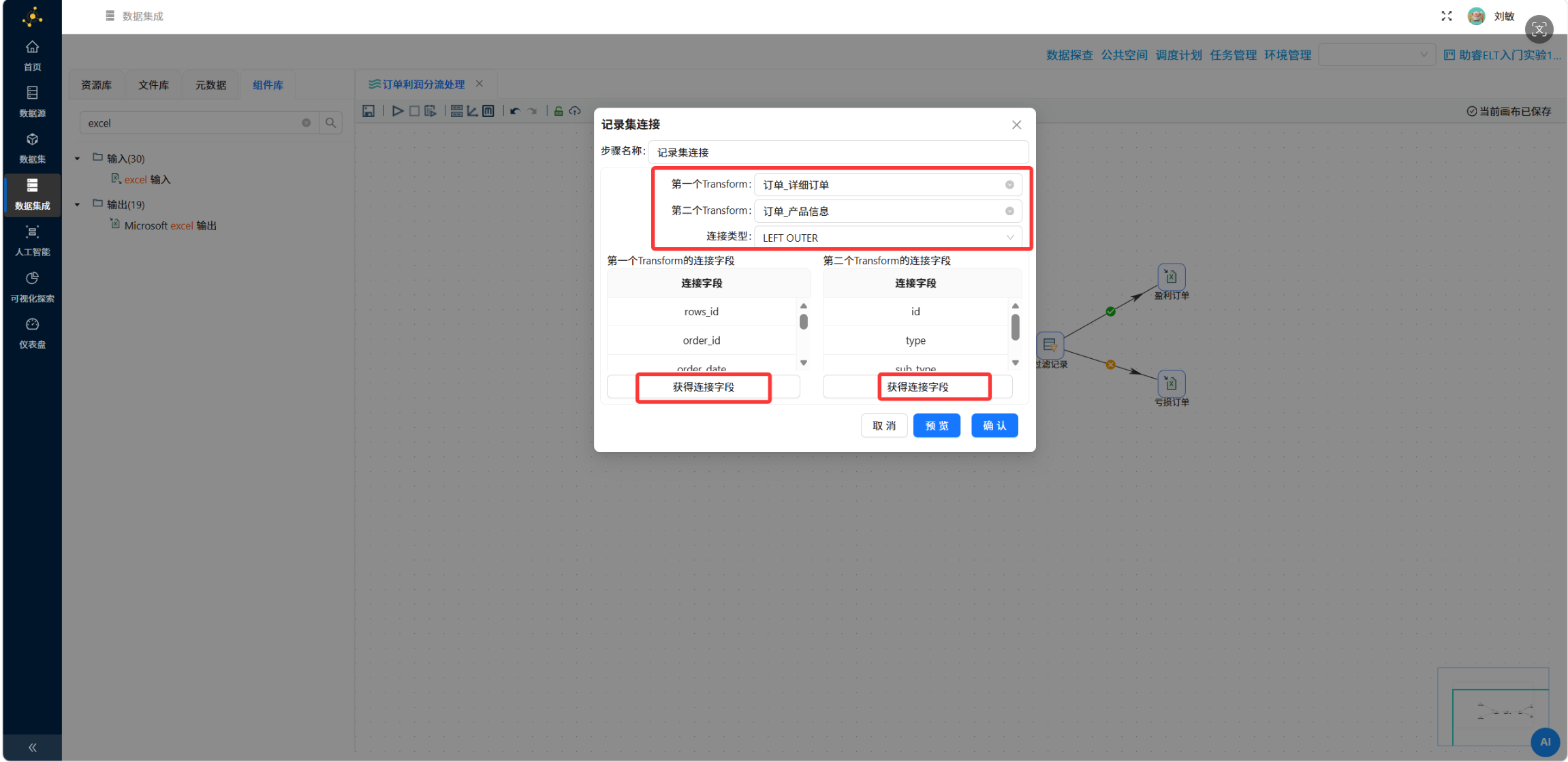

1. 双击记录集连接组件，在下拉列表中：
   • 第一个 Transform 选择 “订单_详细订单”
   • 第二个 Transform 选择 “订单_产品信息”
   • 连接类型选择LEFT OUTER（左外连接）
2. 点击第一个 Transform 的 “获得连接字段” 按钮，获取订单明细表的字段；同样获取第二个 Transform 的字段。

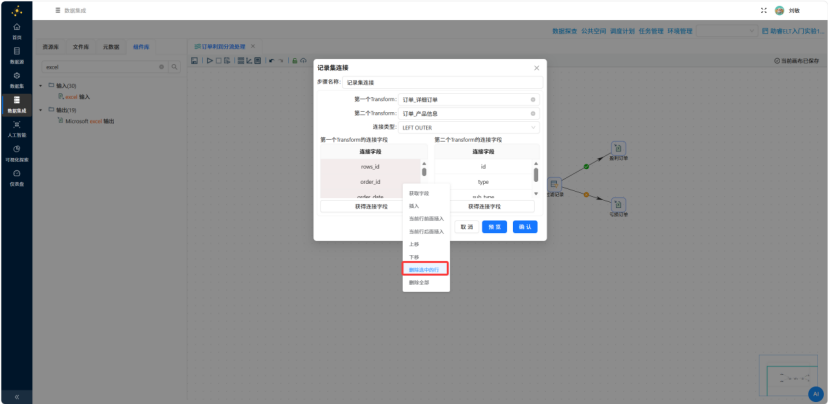

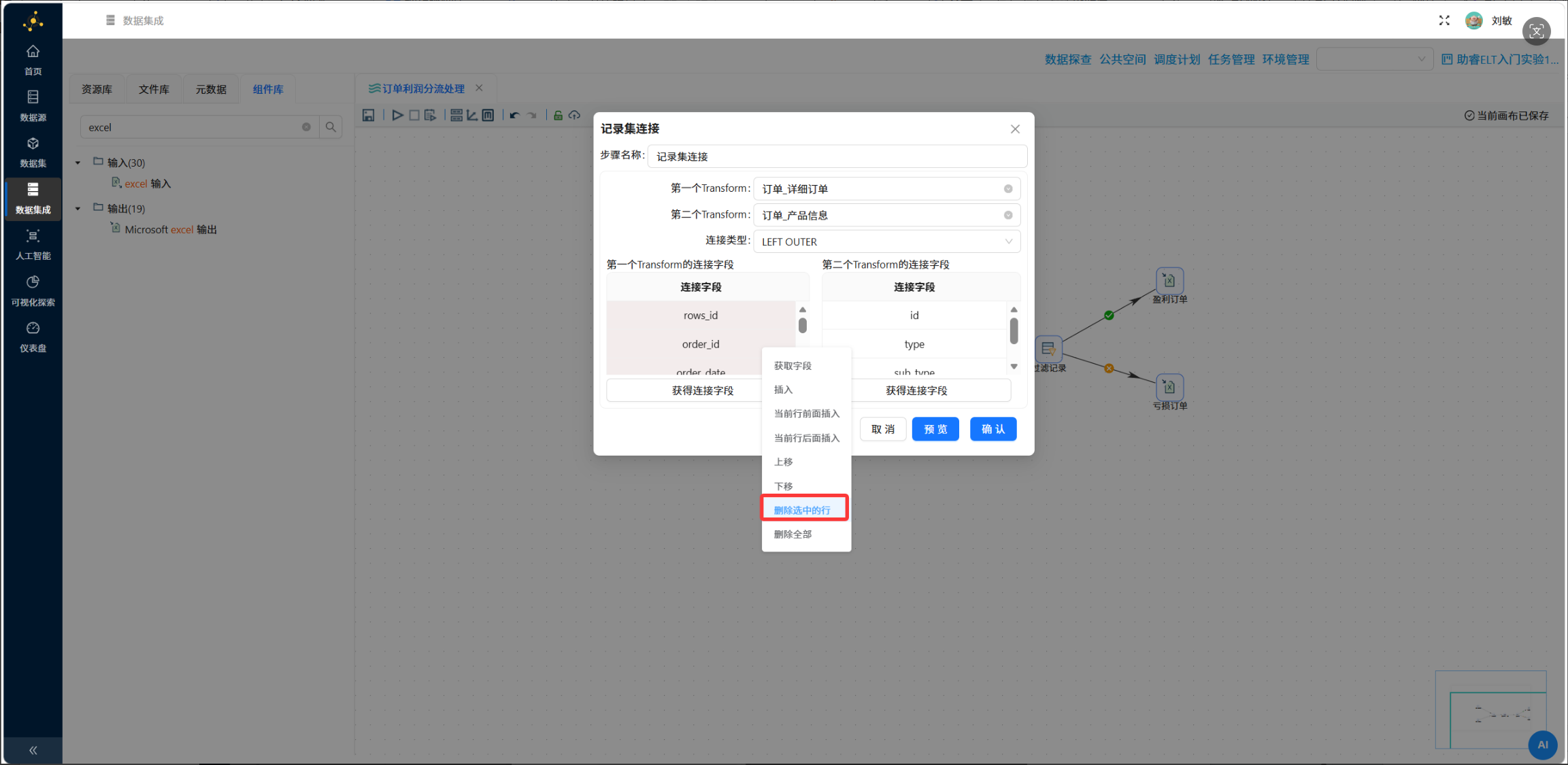

3. 配置连接条件：第一个 Transform 字段选produc_id，第二个 Transform 字段选id，删除其余字段，只保留连接字段，点击确认。（删除多个字段可以按crtl并同时选中多个字段，右键删除）

3.3 字段选择组件配置

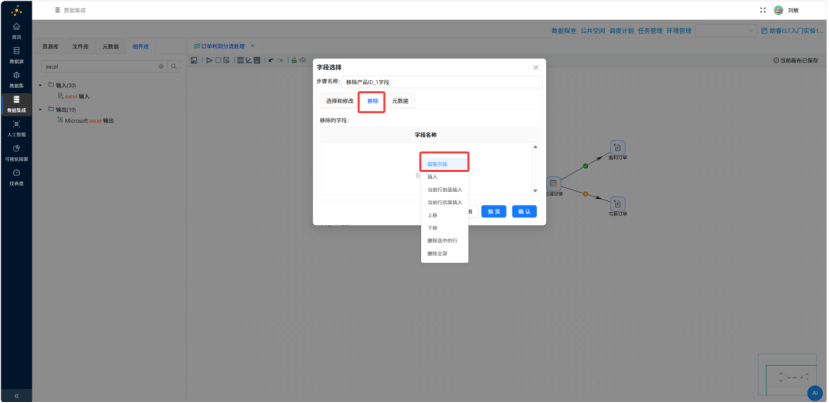

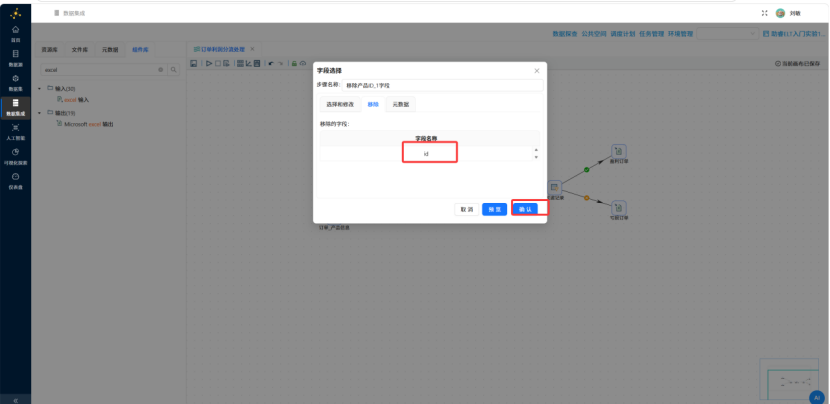

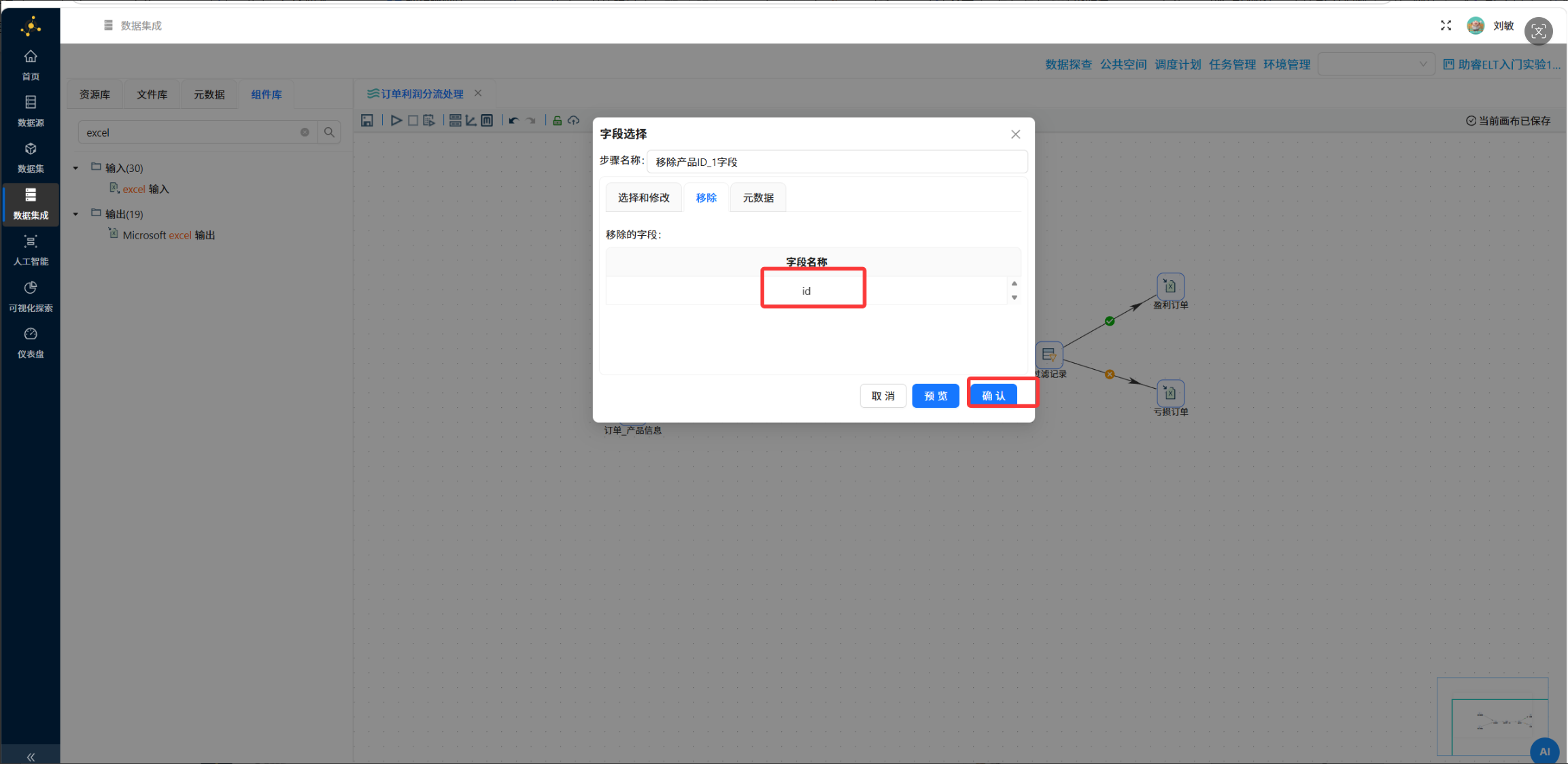

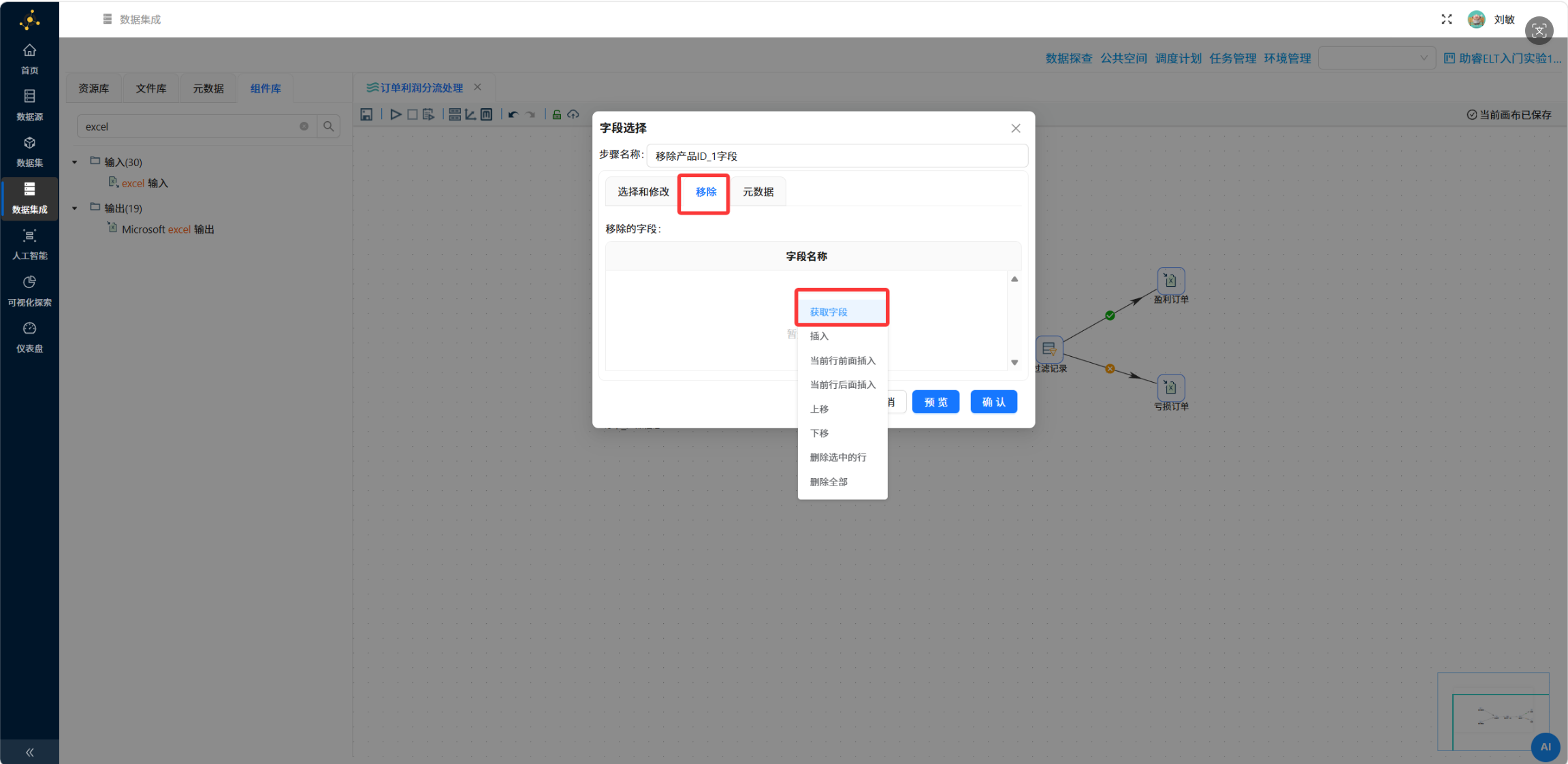

1. 双击字段选择组件，点击 “移除”，再点击 “获取字段”。
2. 在获取的字段中，选中重复的id字段（产品表的 id，和订单表的produc_id重复），右键删除选中的行。
3. 确认后，id字段就被移除了，只保留订单表的字段，点击确认。

3.4 过滤记录组件配置

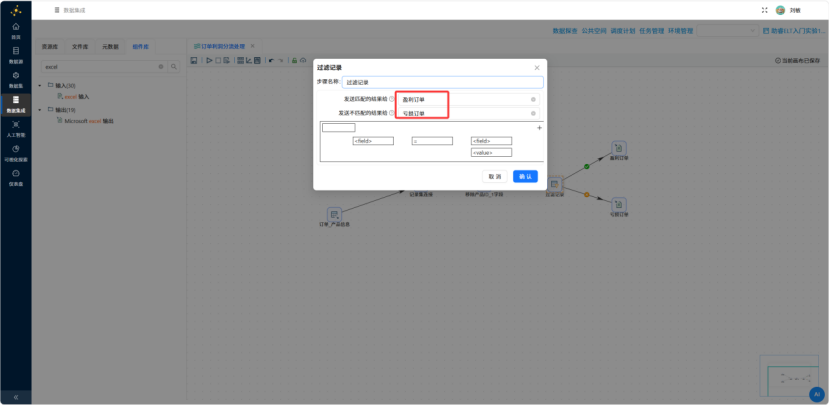

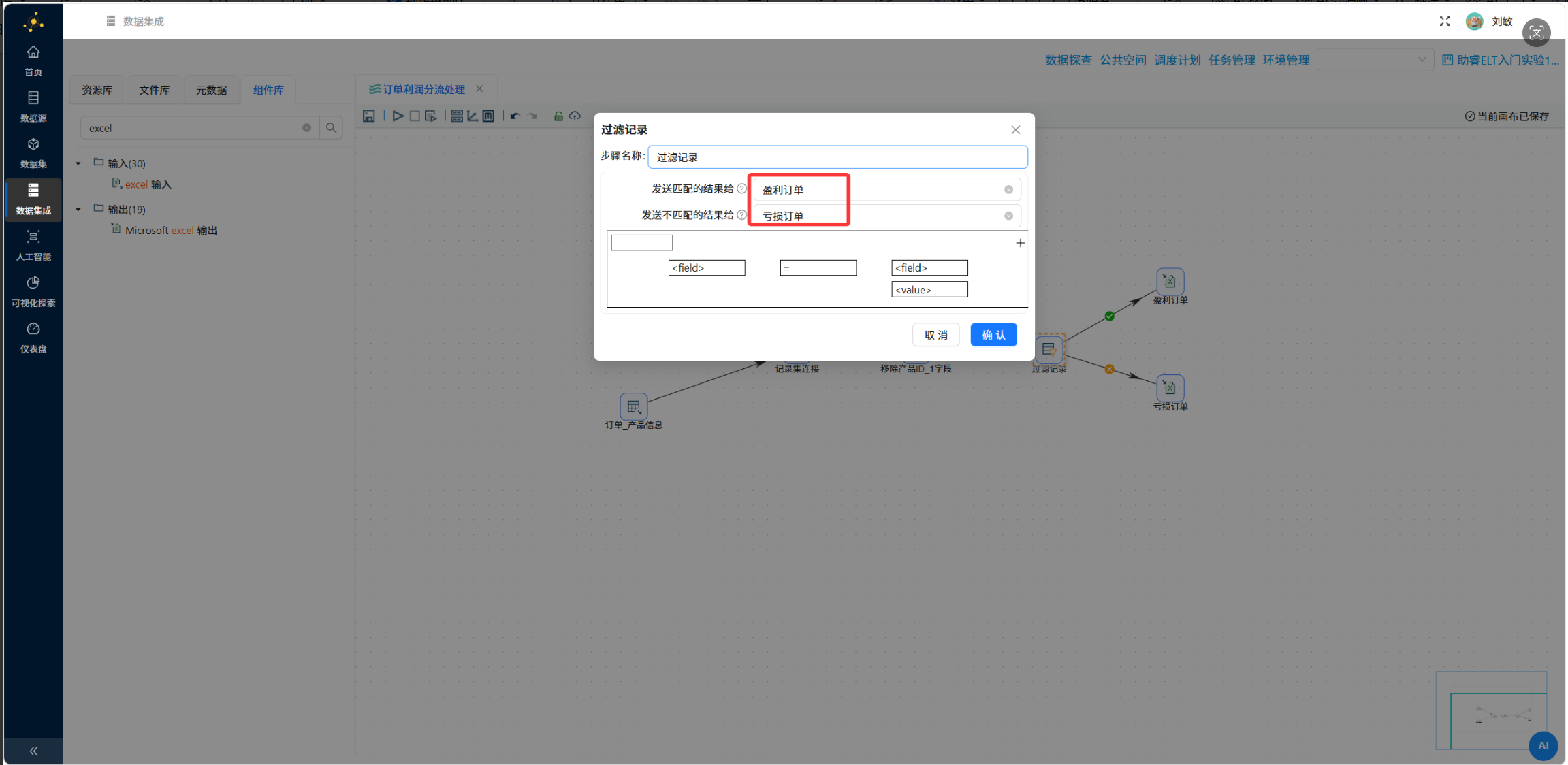

1. 据业务需求需要将盈利订单和亏损订单分开存储，两个订单可以使用字段利润来区分。双击 “过滤记录” 组件，在弹窗中的下拉列表中选择将结果发送给不同的后续处理步骤，如下图：

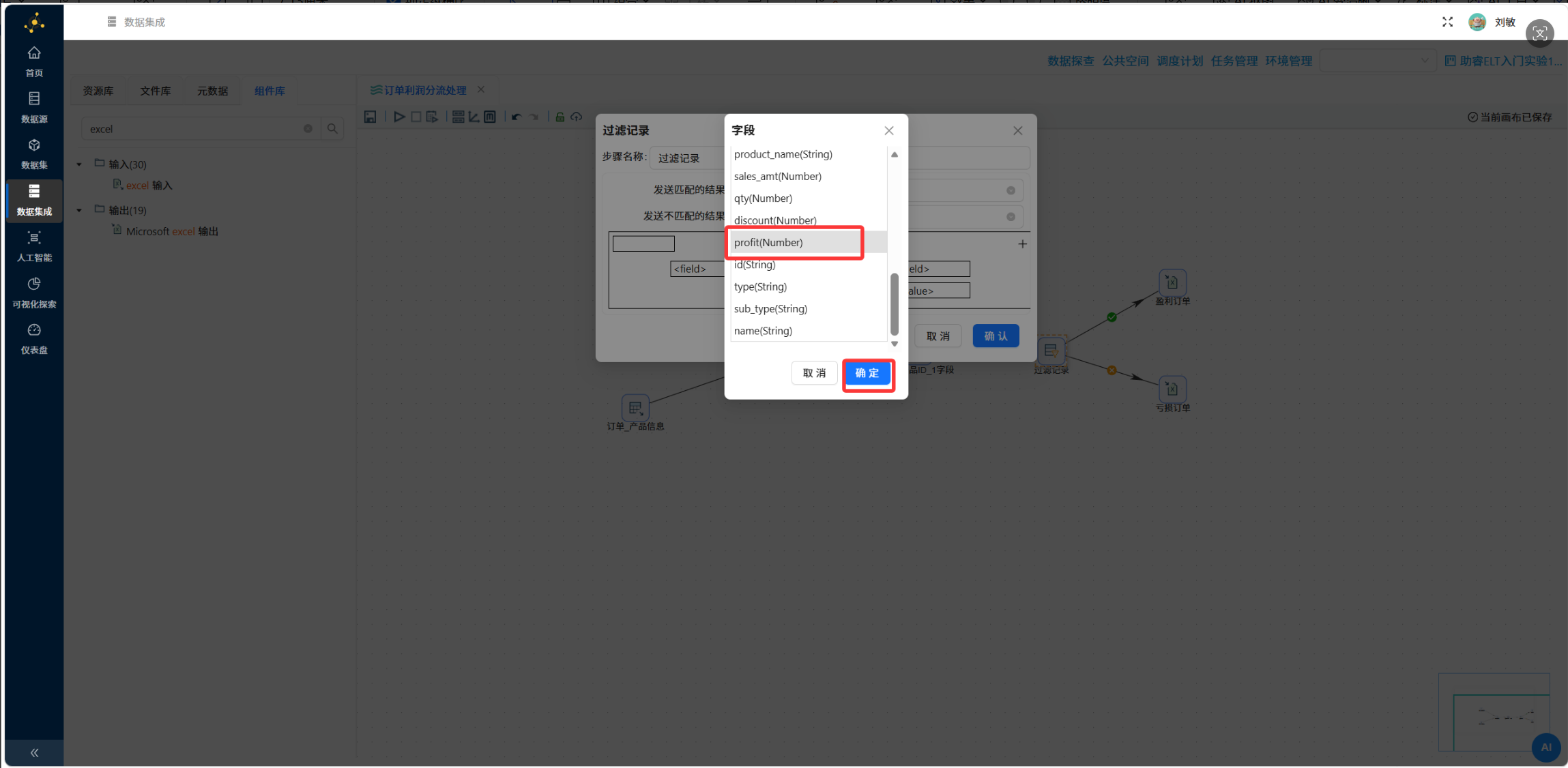

2. 双击过滤记录组件，配置过滤条件：

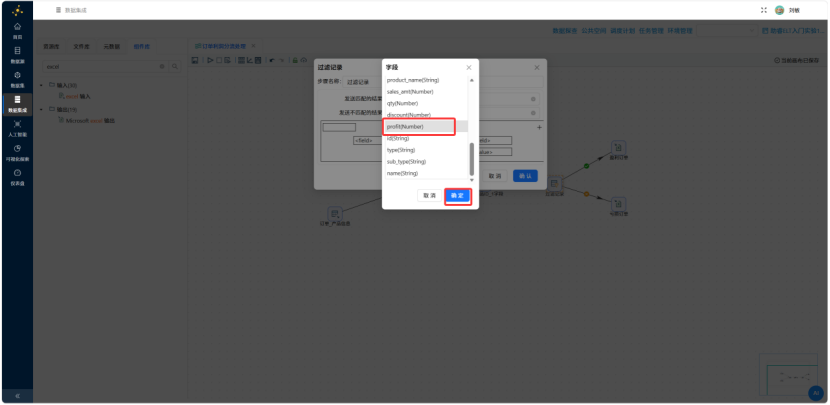

   • 字段选择profit（利润）

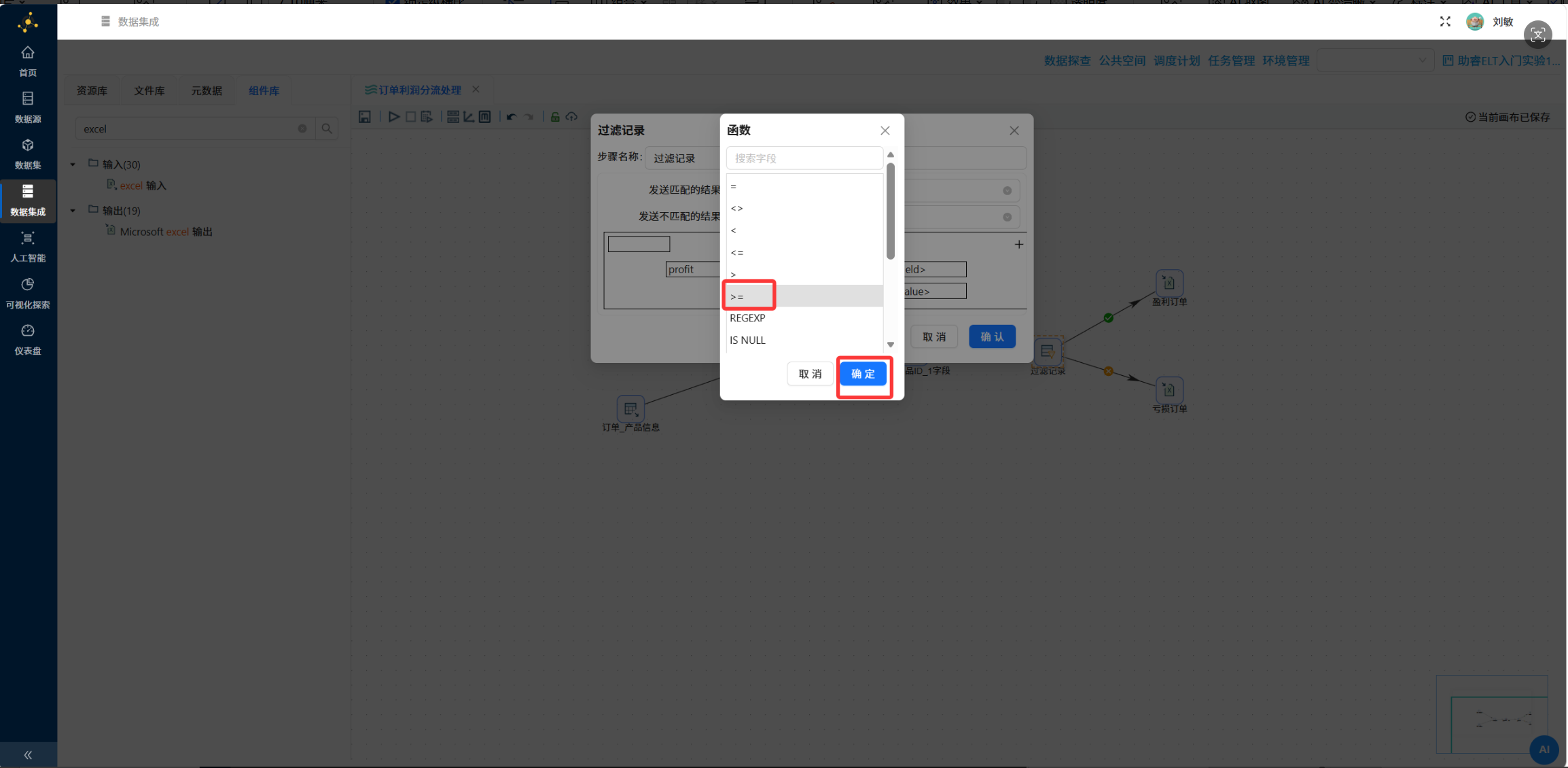

   • 条件选择>=（大于等于）

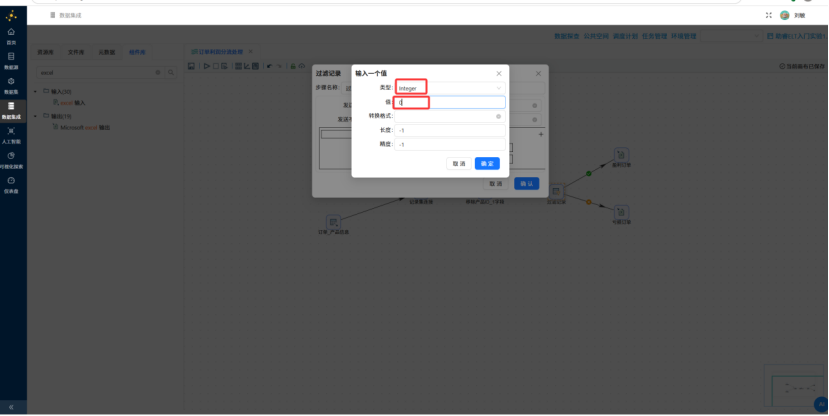

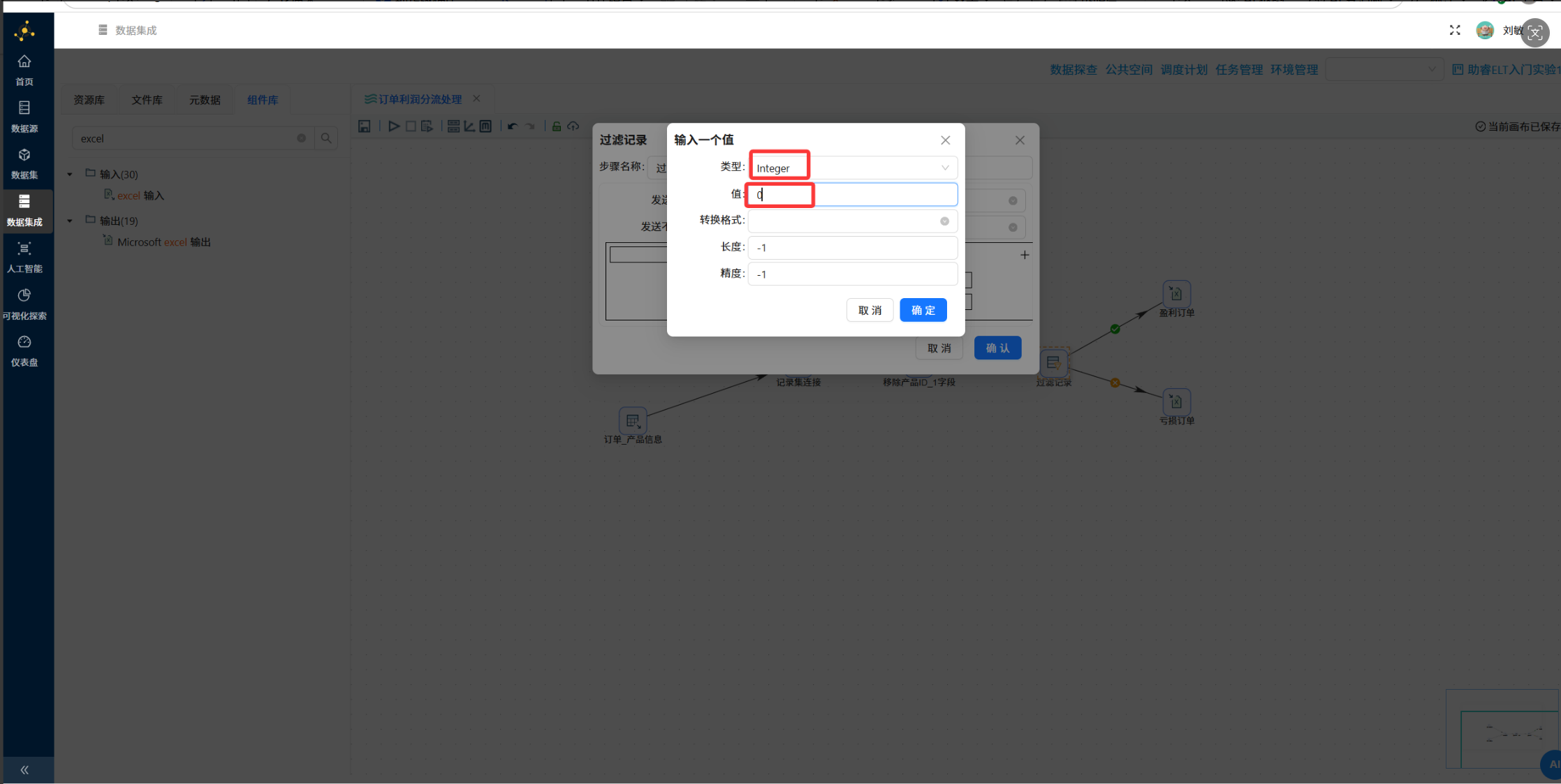

   • 值输入0
3. 配置完成后，过滤记录的两个输出端：
   • 条件为true（利润≥0）连接 “盈利订单” Excel 组件
   • 条件为false（利润 <0）连接 “亏损订单” Excel 组件
4. 点击确认，过滤条件配置完成。

3.5 Excel 输出组件配置

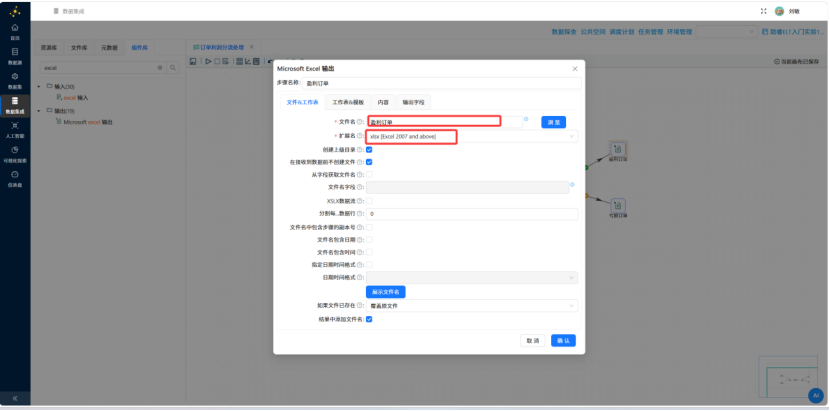

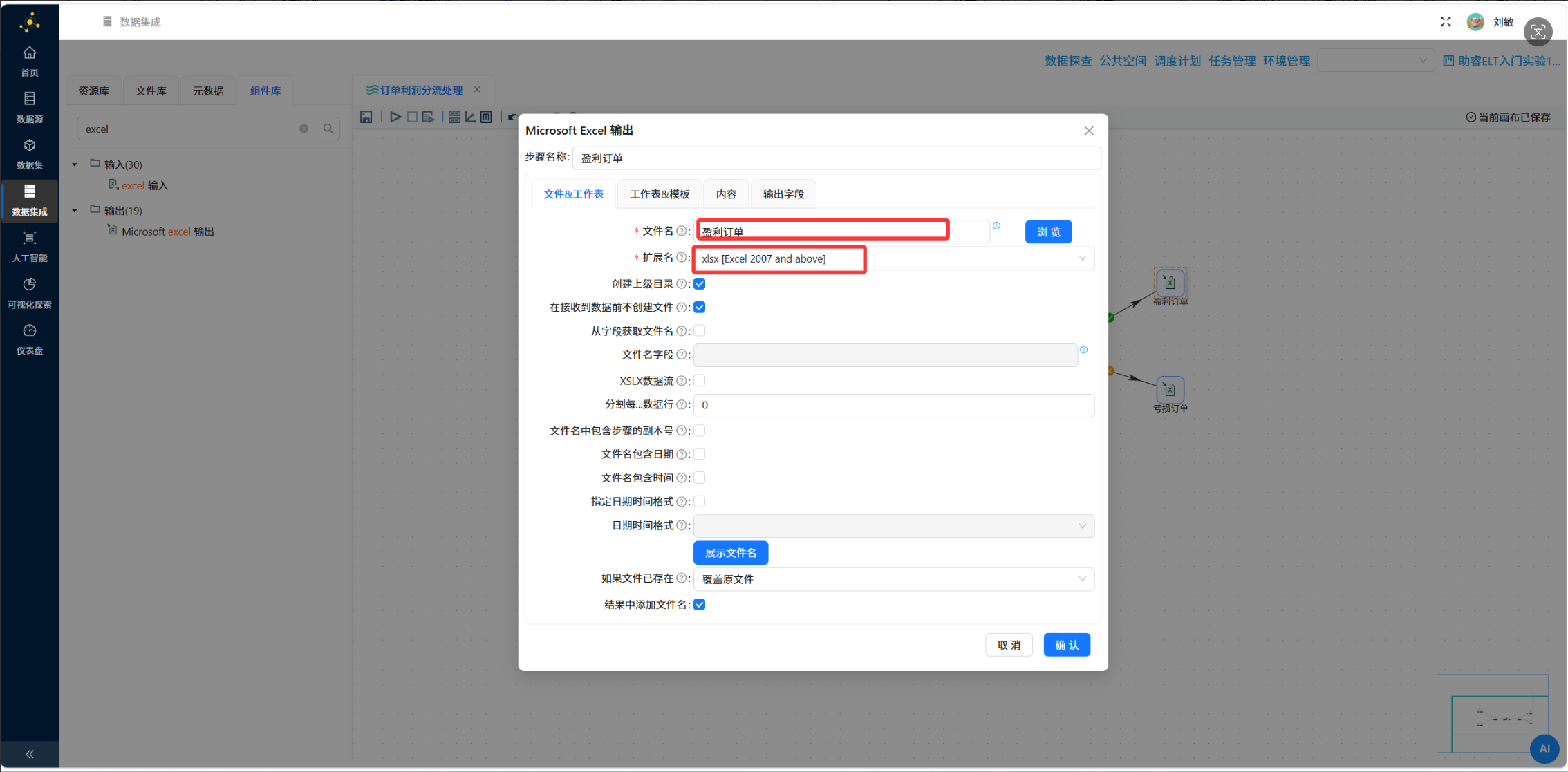

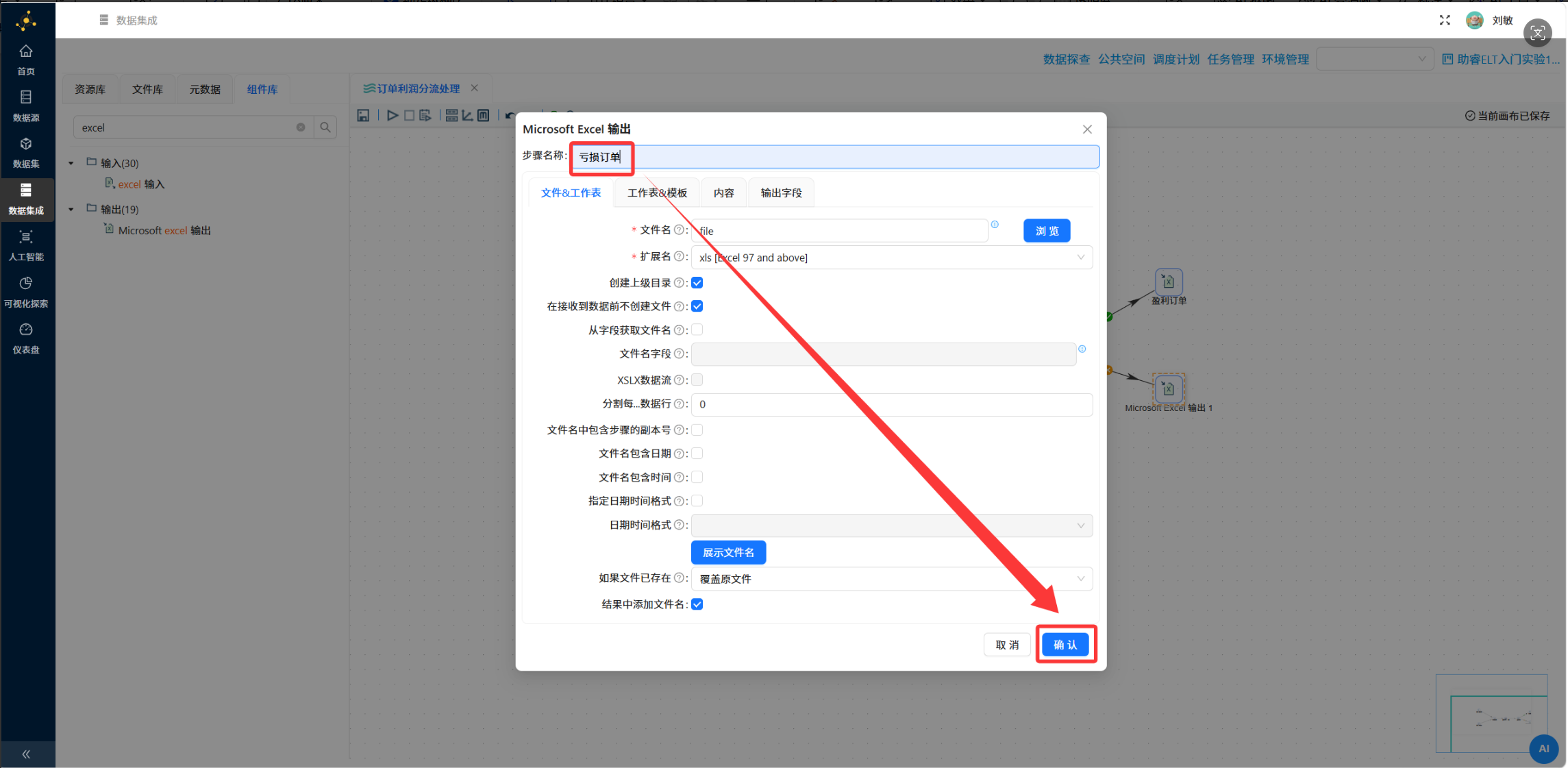

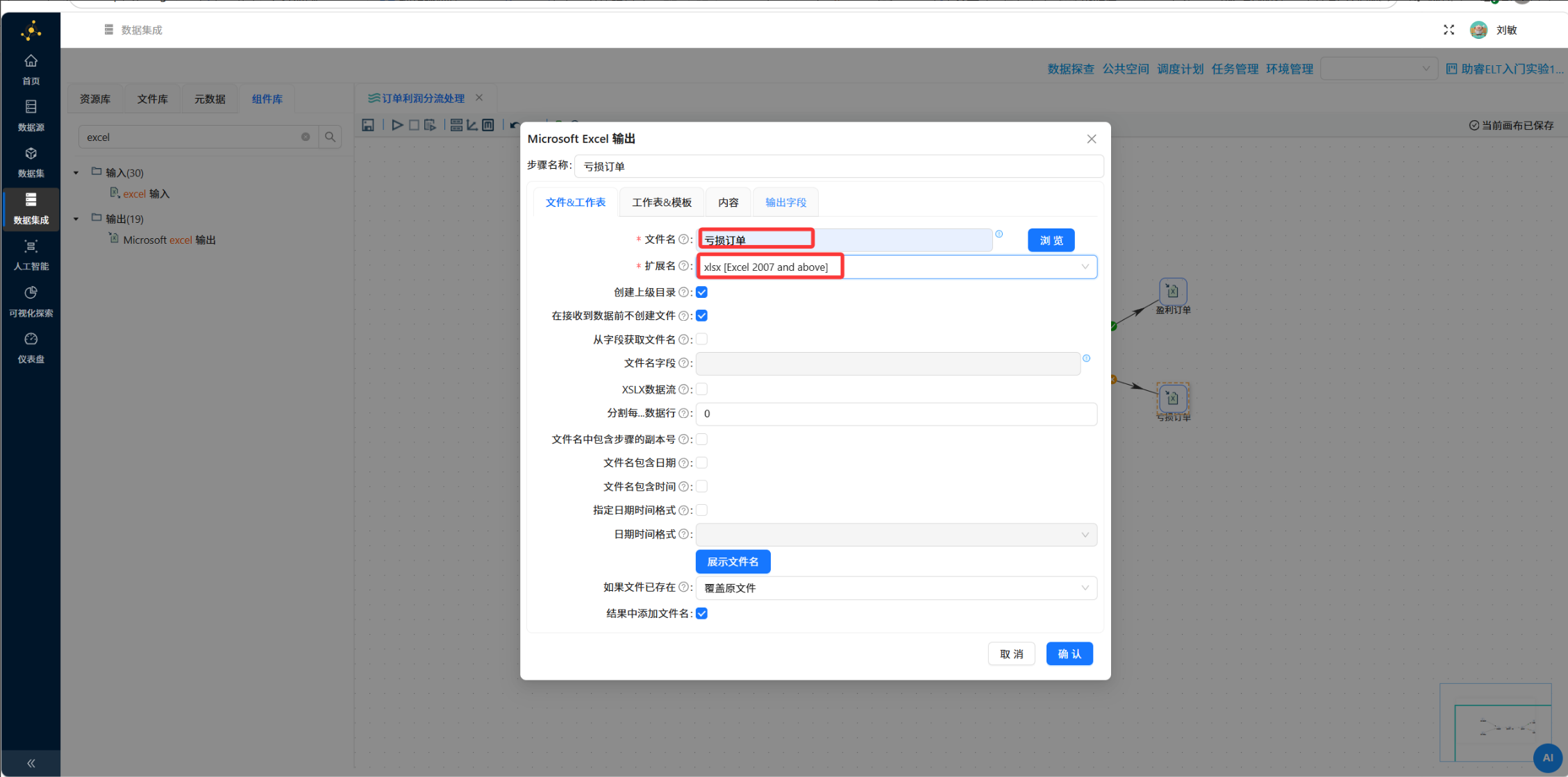

1. 双击 “盈利订单” Excel 组件，在配置弹窗中：
   • 文件名称修改为 “盈利订单”，文件格式选择Excel 2007 and above（后缀名为.xlsx）

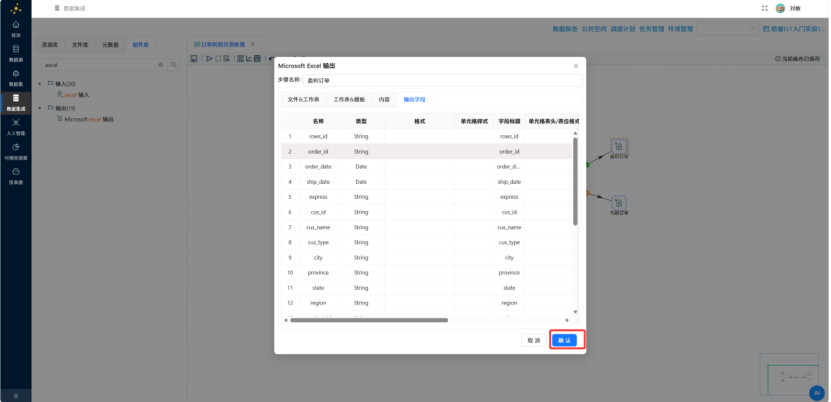

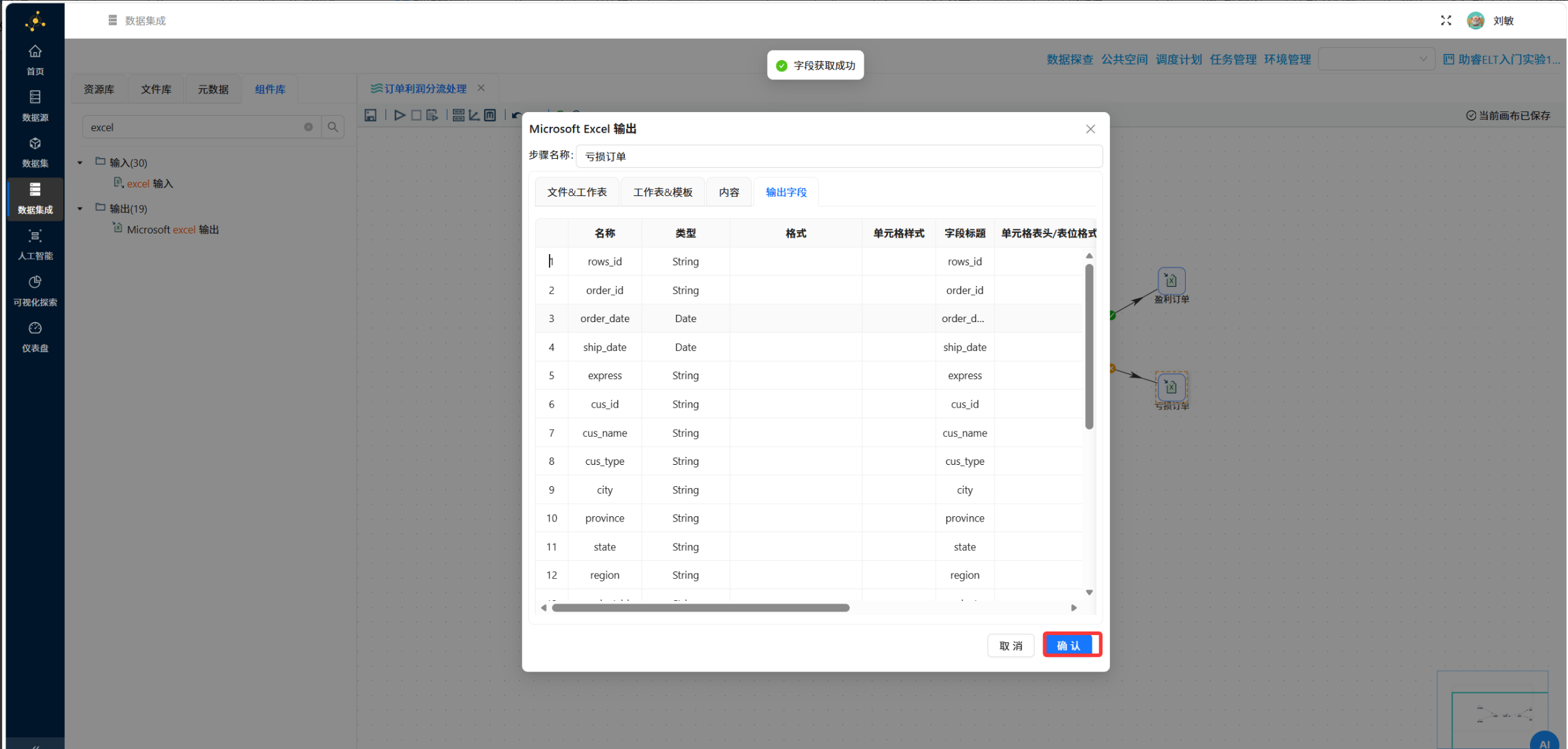

   • 点击 “输出字段”，右键选择 “获取字段”，系统会自动获取所有字段，点击确认。
2. 用同样的方法配置 “亏损订单” 组件，文件名改为 “亏损订单.xlsx”，获取字段后确认。

---

四、执行转换与查看结果

4.1 执行转换

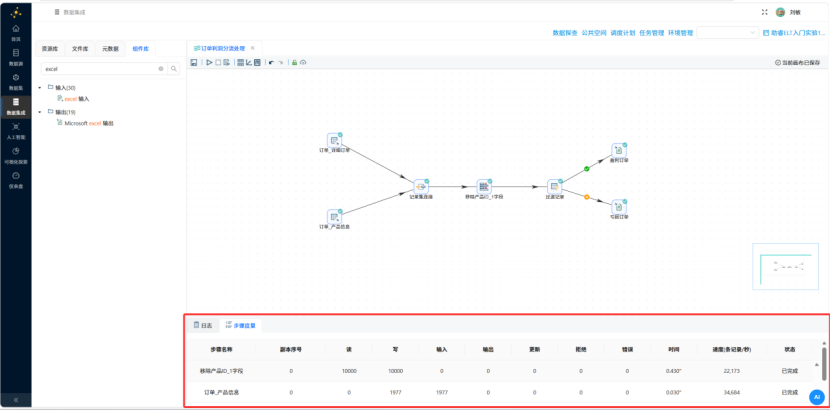

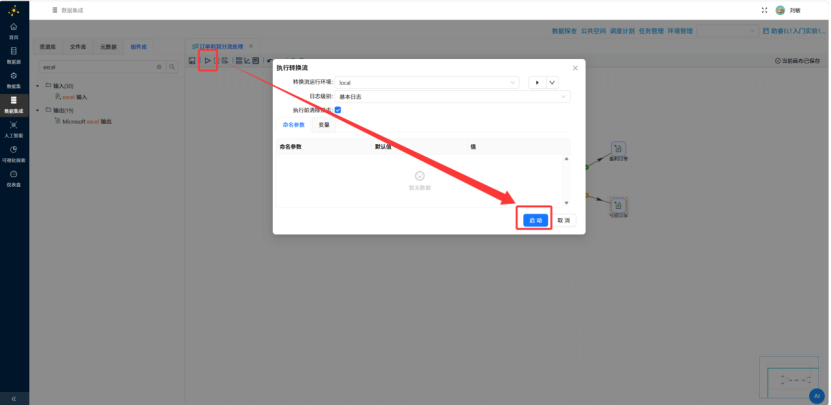

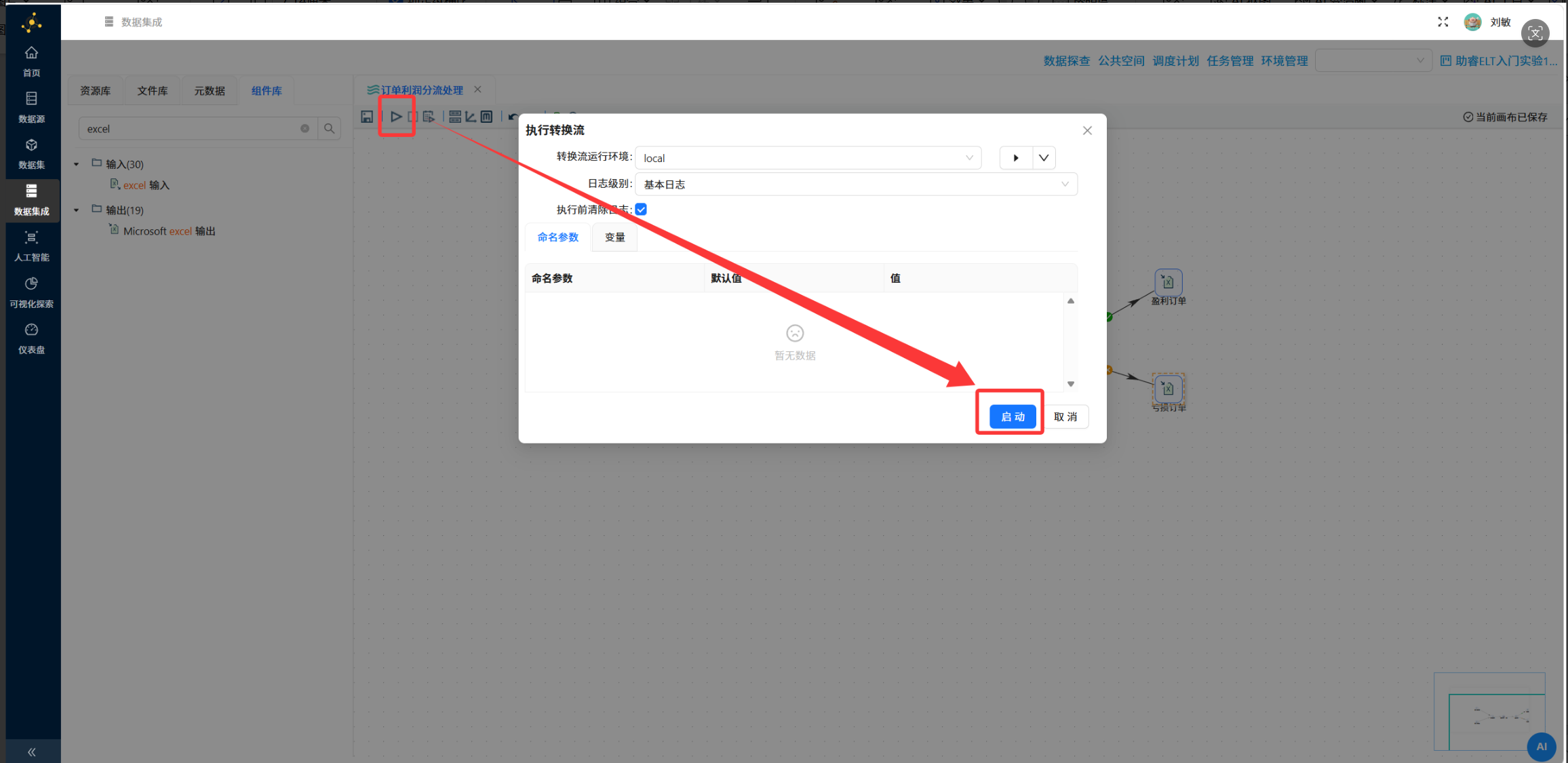

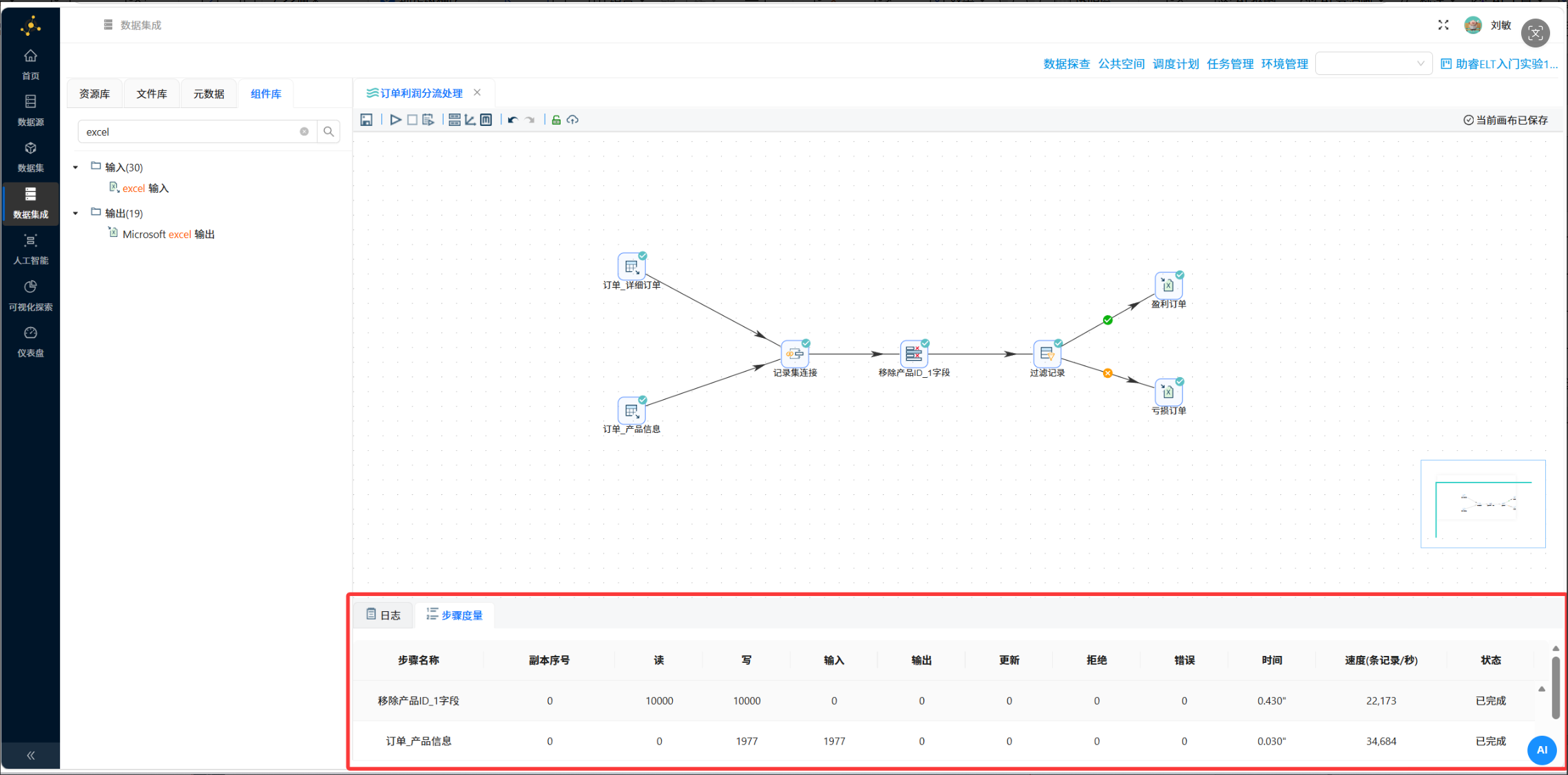

所有组件配置完成后，点击画布上方的「启动」按钮，在弹出窗口中点击 “启动”，等待转换执行完成，执行成功后会显示 “执行成功” 提示。

4.2 查看执行日志

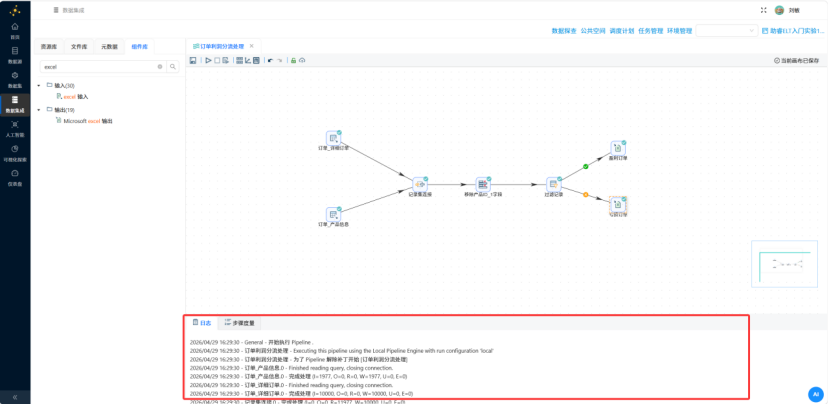

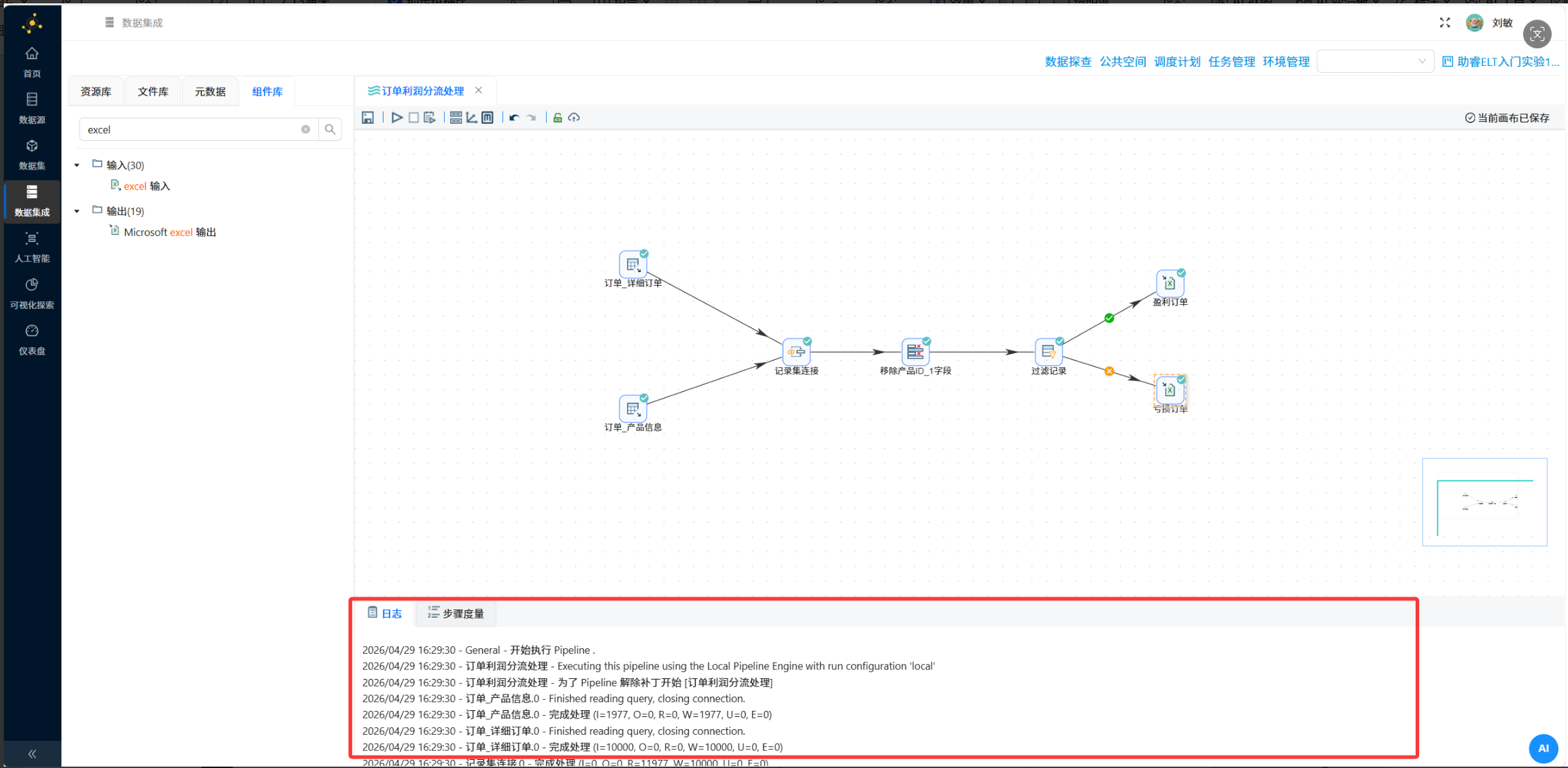

任务执行过程中，会自动记录日志，执行完成后，点击「日志」按钮，可以查看执行结果和报错信息，确认数据读取、关联、过滤、输出的每一步是否正常。

4.3 查看结果

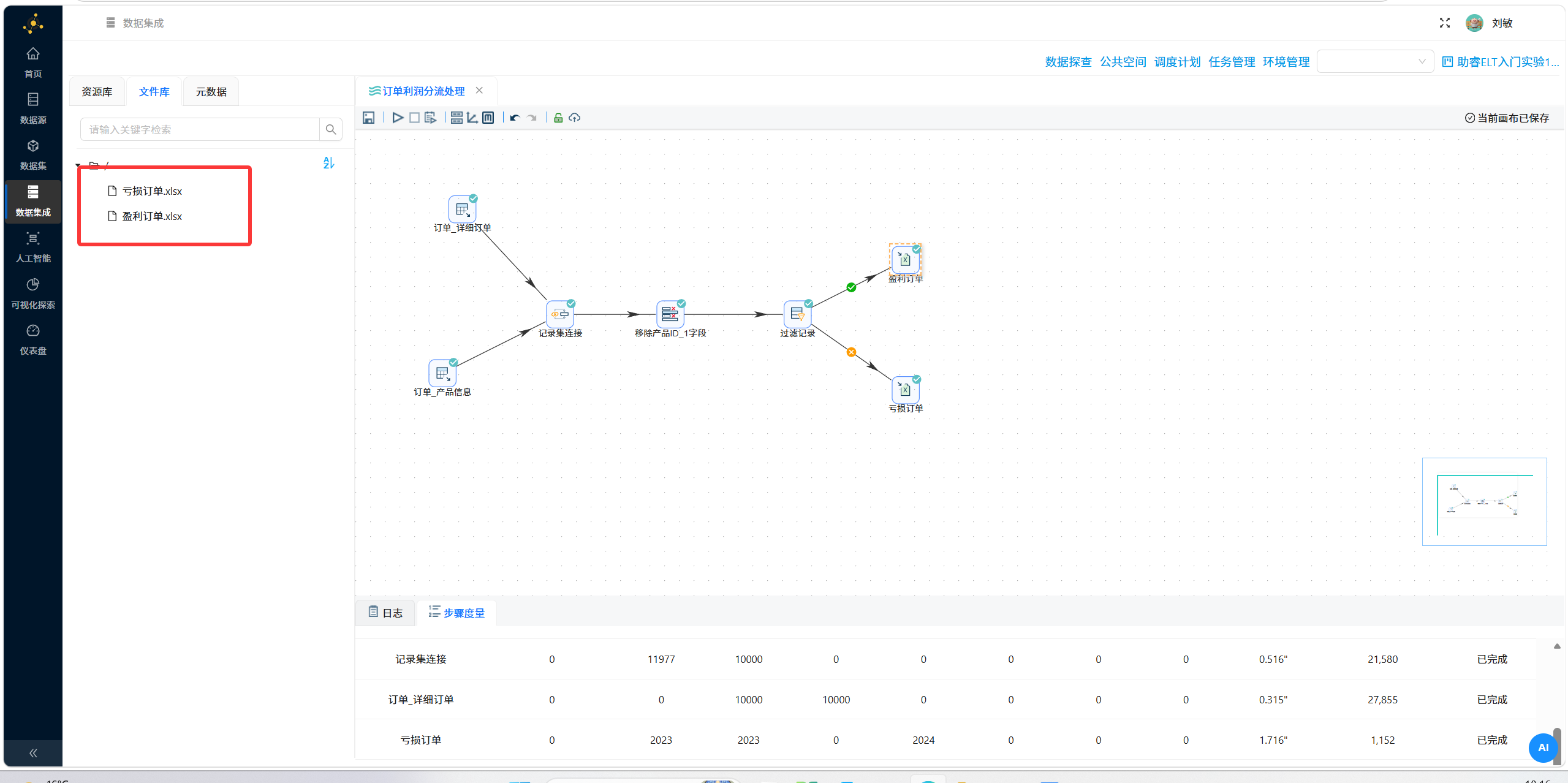

1. 回到项目页面，右键刷新文件目录，可以看到转换任务生成的两个 Excel 文件：盈利订单.xlsx和亏损订单.xlsx。

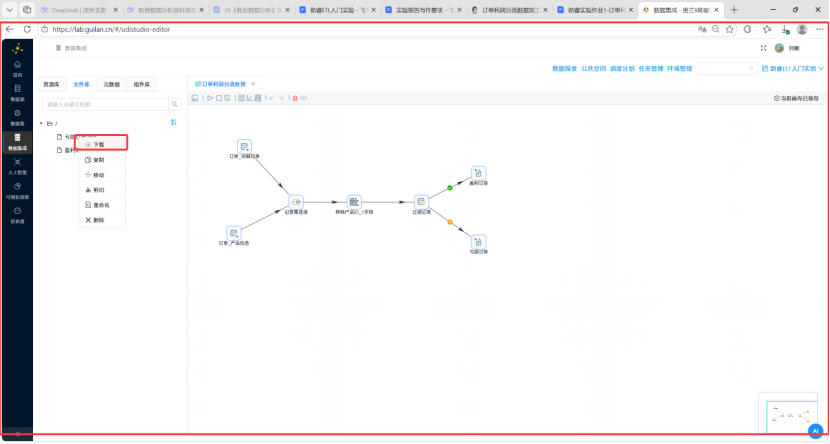

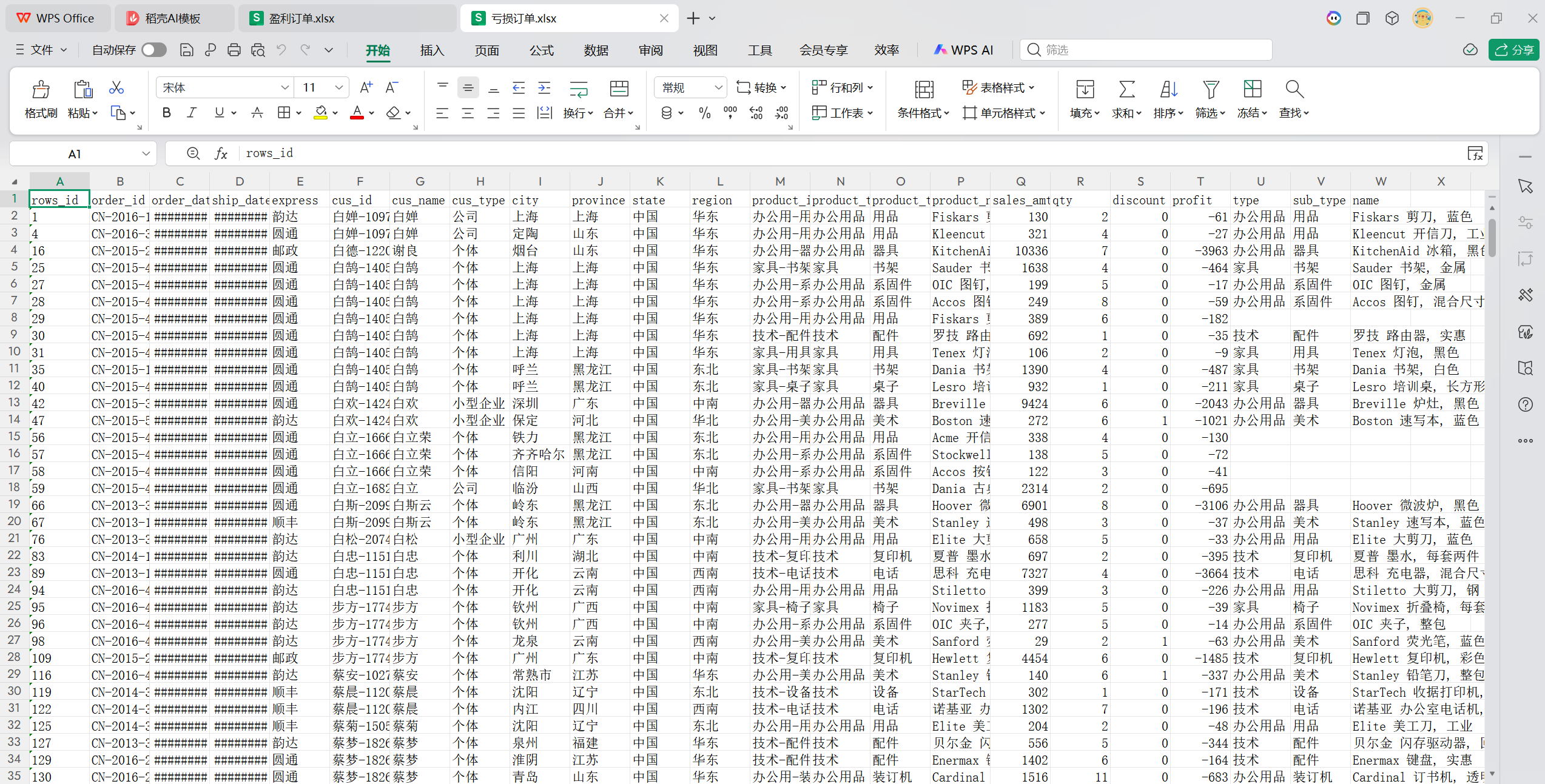

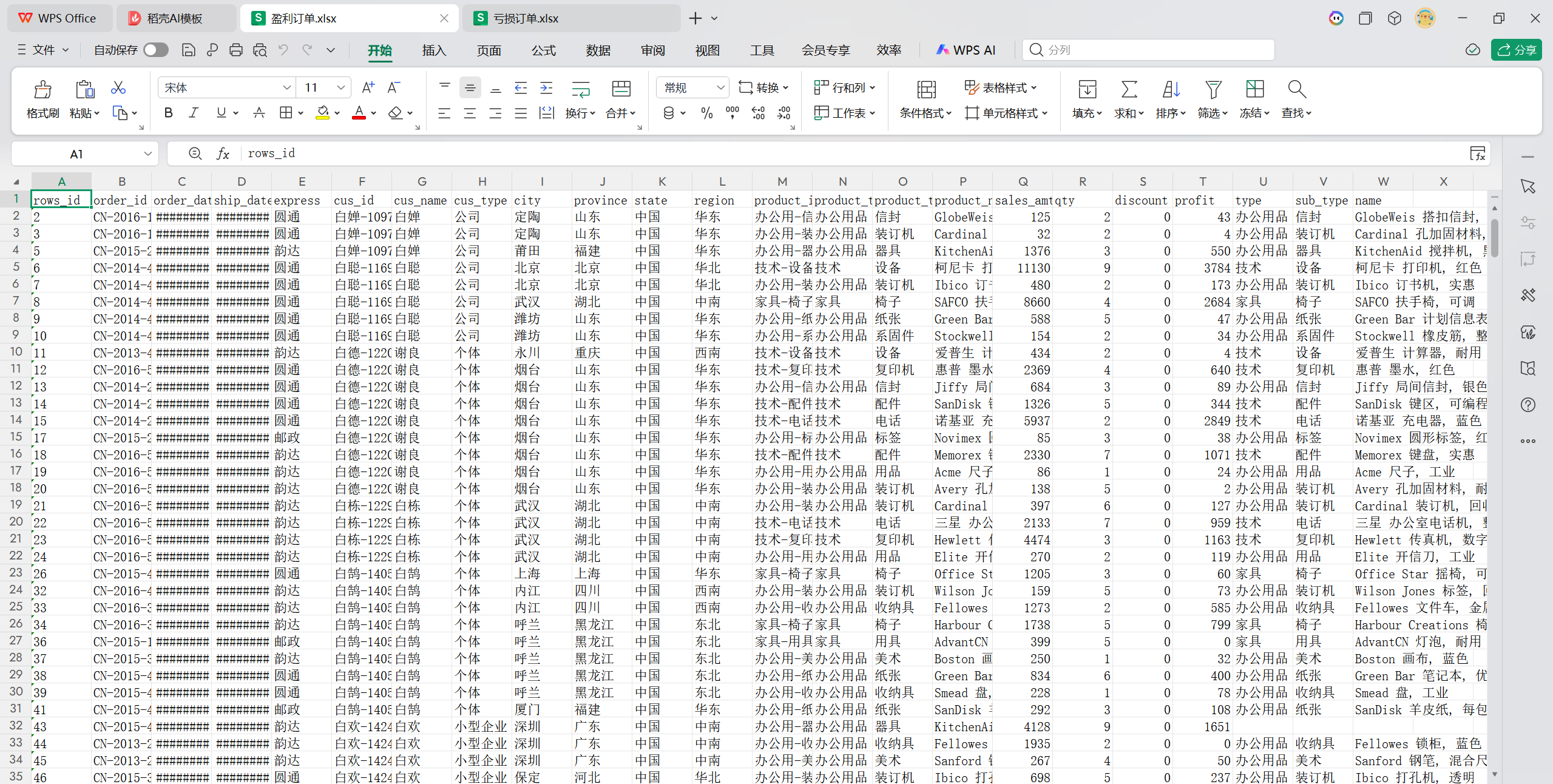

2. 下载文件并打开后，验证数据结果：
   • 盈利订单文件中所有记录的利润值均≥0
   • 亏损订单文件中所有记录的利润值均 < 0
   • 两张表的关联字段匹配正确，无重复字段或缺失数据的情况

---

五、问题与解决

问题 1：Excel 输出获取不到字段

• 问题现象：配置 Excel 输出时点击 “获取字段” 没有反应。
• 问题原因：过滤记录到 Excel 输出的连接线类型选错了，盈利订单应连接 “True 输出”，亏损订单应连接 “False 输出”，连接错误导致没有数据流入 Excel 组件。
• 解决方法：重新创建连接线并正确选择输出端，修改后获取字段恢复正常。

问题 2：Excel 输出组件因文件名相同导致执行报错

• 问题现象：配置完两个 Excel 输出组件后执行转换，系统报错。
• 问题原因：两个组件的默认输出文件名都是 “file”，没有修改，导致平台无法区分两个输出文件。
• 解决方法：将盈利订单和亏损订单的 “文件名” 分别修改为 “盈利订单” 和 “亏损订单”，重新执行转换后成功生成文件。

问题 3：记录集连接后数据为空

• 问题现象：配置记录集连接组件后，后续组件获取不到数据，数据为空。
• 问题原因：连接字段配置错误，将订单明细表的produc_id字段写错为product_id，导致关联条件不匹配。
• 解决方法：重新检查并修改连接字段，确保订单明细表的字段为produc_id，与产品信息表的id字段对应，修改后数据恢复正常。

---

六、实验总结

通过本次实验，你能完整掌握助睿数智平台零代码 ETL 的核心操作流程，从数据源同步、多表关联、字段处理到数据过滤与分流输出，每一步都亲自动手完成，对 ETL 数据处理的逻辑有了更直观的理解。

助睿数智平台的零代码可视化操作方式降低了 ETL 任务的学习门槛，无需编写复杂的 SQL 语句，通过拖拽组件即可完成数据处理任务，组件之间的数据流向清晰可见，便于理解和调试。对于初学者来说，这种方式降低了学习门槛，能够快速上手完成常见的数据加工任务。
