• 实验背景
  1. 实验目的

本次实验的目的是熟悉助睿零代码数据集成平台（ETL平台）的核心功能和操作方法，主要包括：

1. 掌握新建转换、添加组件、执行转换等基本操作流程
2. 熟悉表输入、记录集连接、字段选择、过滤记录、Excel输出等常用组件的配置方法
3. 理解多表关联、数据过滤与分流处理的ETL设计思路

通过这次实验，我可以独立使用助睿平台完成常见的数据加工任务，为以后更复杂的数据处理打下基础。

1.2 实验环境

1. 零代码在线实验平台：本次实验使用助睿数智（Uniplore）作为一站式数据科学平台。该平台覆盖从数据接入、ETL处理、机器学习建模到可视化展示的全链路零代码功能，适用于数据分析教学与企业数据加工场景。产品官网为 https://www.uniplore.com/，本次实验的访问地址为 https://lab.guilian.cn/。
2. 数据库：MySQL（含订单数据和产品信息表）
3. 数据准备：订单表（business_anaylsis.order_detail）、产品表（business_anaylsis.product）

• 实验步骤

2.1 团队管理

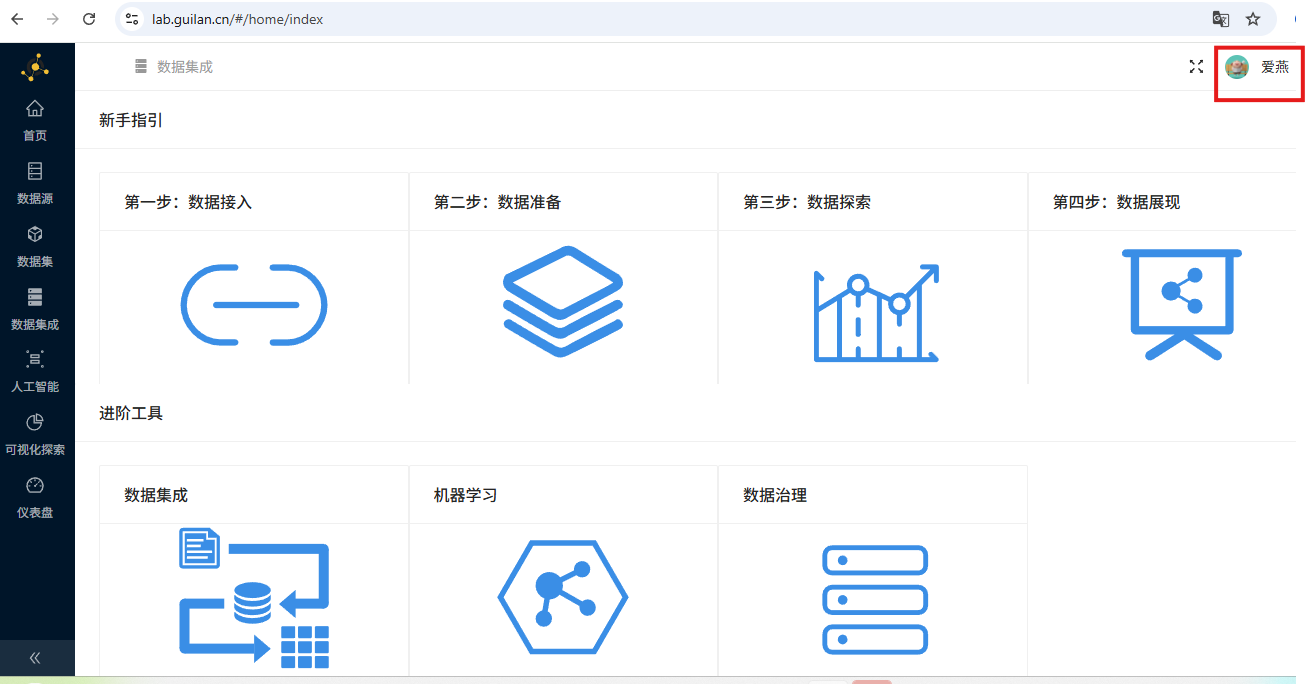

我通过贵兰在线的课程页面进入实验平台。点击“实验课1：助睿ETL入门实验”链接后，系统自动跳转到助睿数智（Uniplore）实验平台首页，无需再次输入用户名和密码。

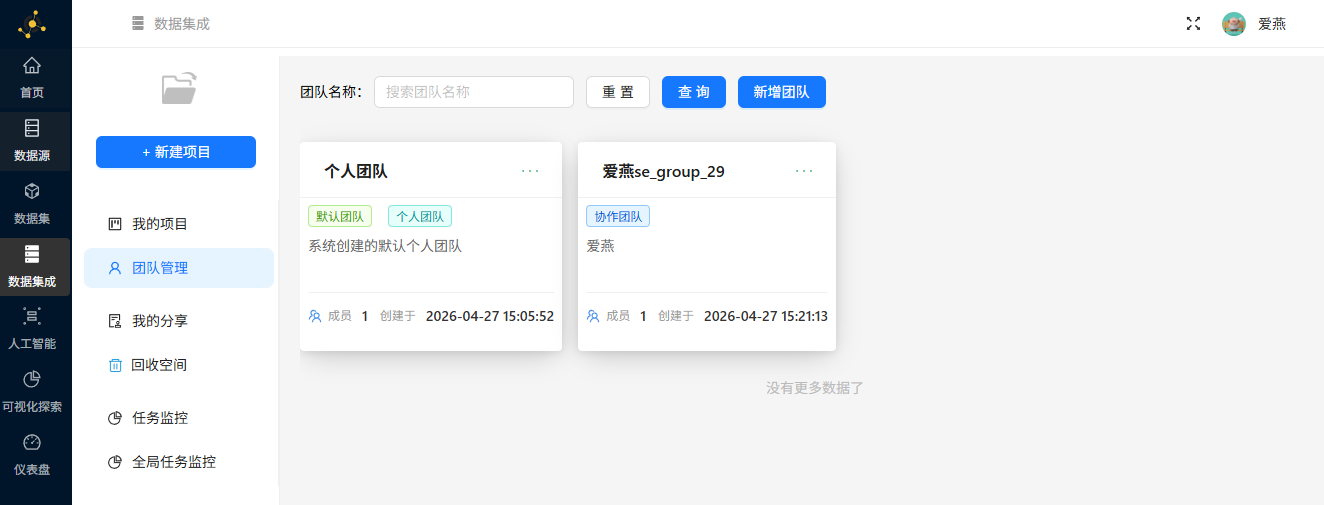

我点击了“团队管理”菜单，然后点击“新增团队”按钮，开始创建我的团队。

2.2 添加组件

(1) 添加表输入组件

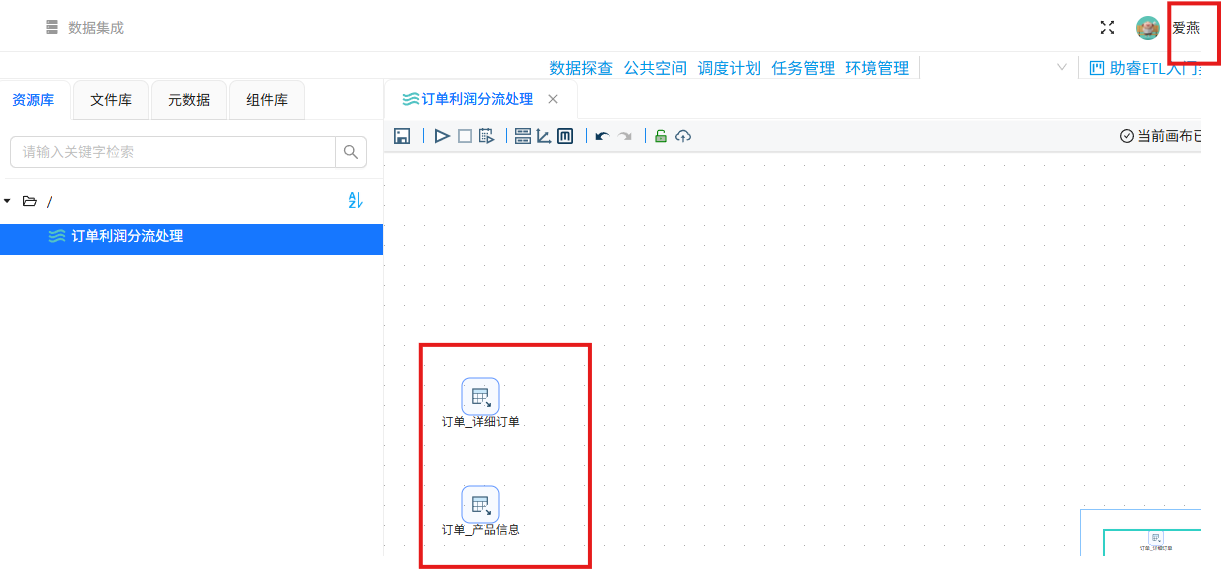

我将第一个表输入组件的名称修改为“订单_详细订单”，点击“确认”。接着，将第二个表输入组件的名称修改为“订单_产品信息”。这样在工作区中更容易识别每个数据源。

1. 添加记录集连接组件

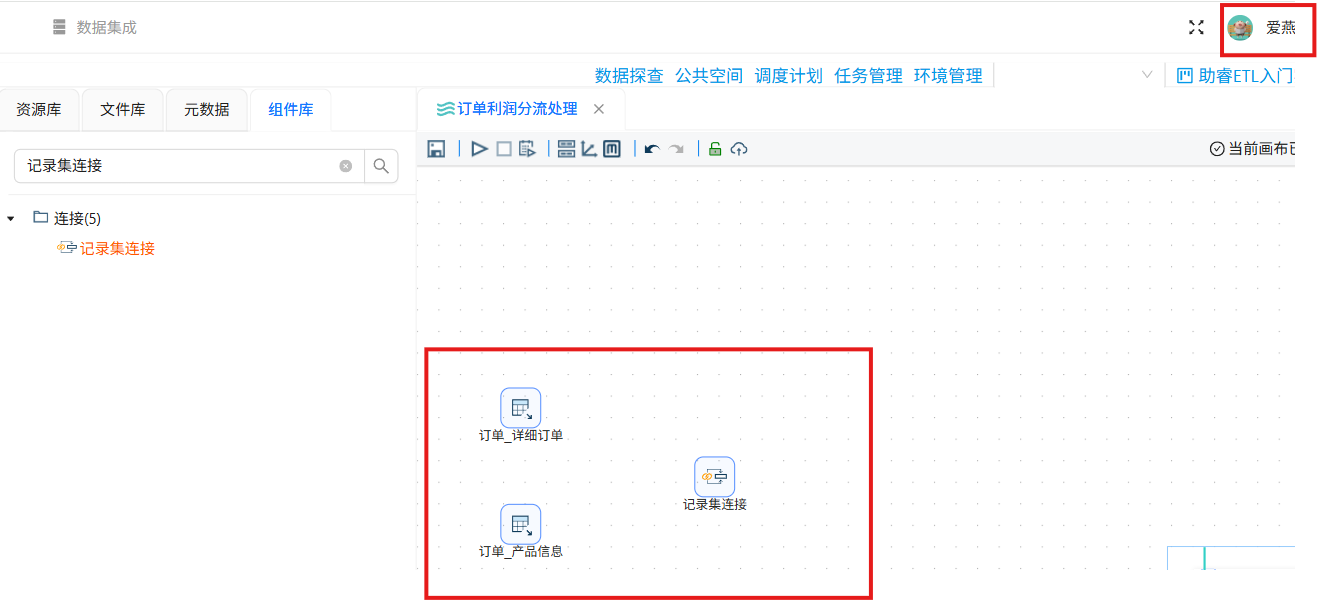

使用表输入组件读取数据后，需要将两个表的数据进行关联。为此，我使用了记录集连接组件。我在搜索框中输入“记录集连接”，将组件拖拽到画布中，并连接到两个表输入组件。

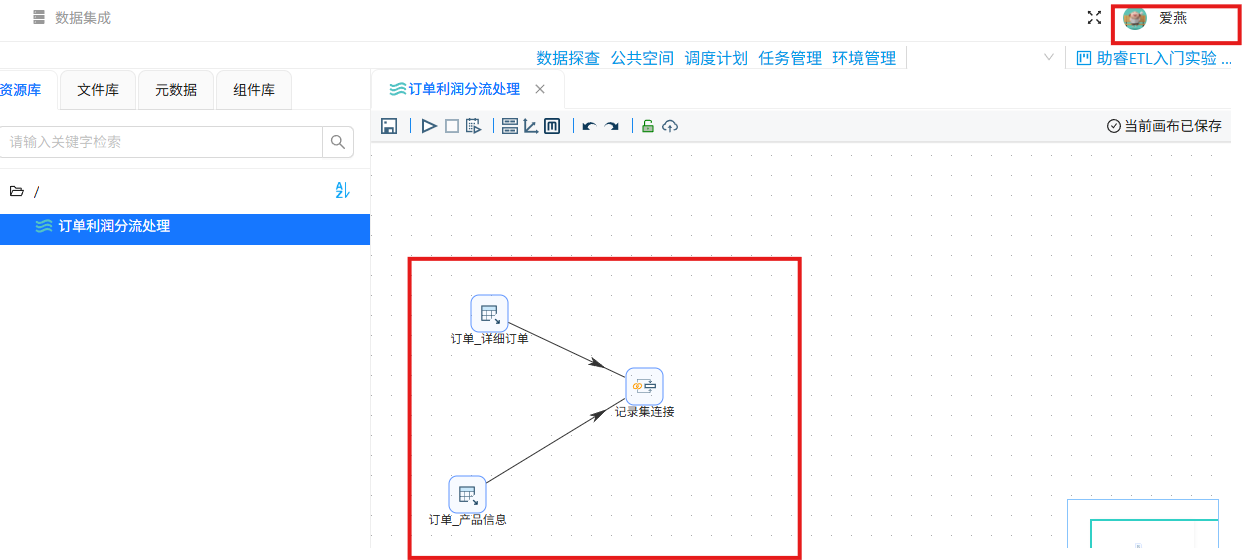

然后，创建两个表输入组件到记录集连接组件的连接线，如下图：

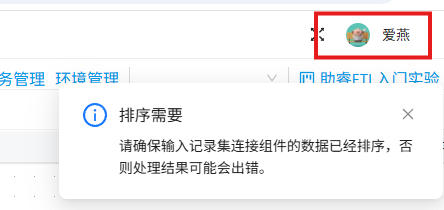

出现“排序需要”的提示。

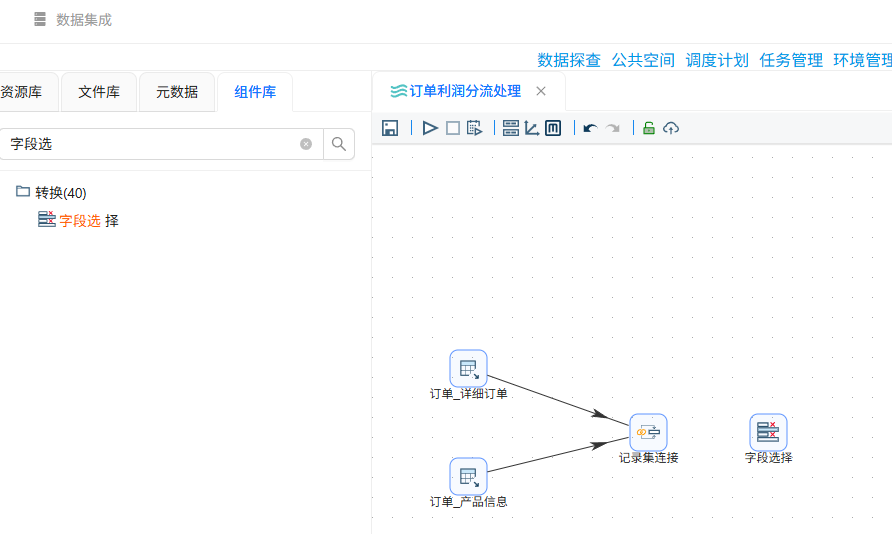

1. 添加字段选择组件

连接两个表后，我发现“产品ID”字段出现了重复。为了解决这个问题，我搜索了“字段选择”组件并拖入画布。这个组件帮我删除了重复的字段。

将字段选择组件名字修改为“移除产品ID_1字段”。

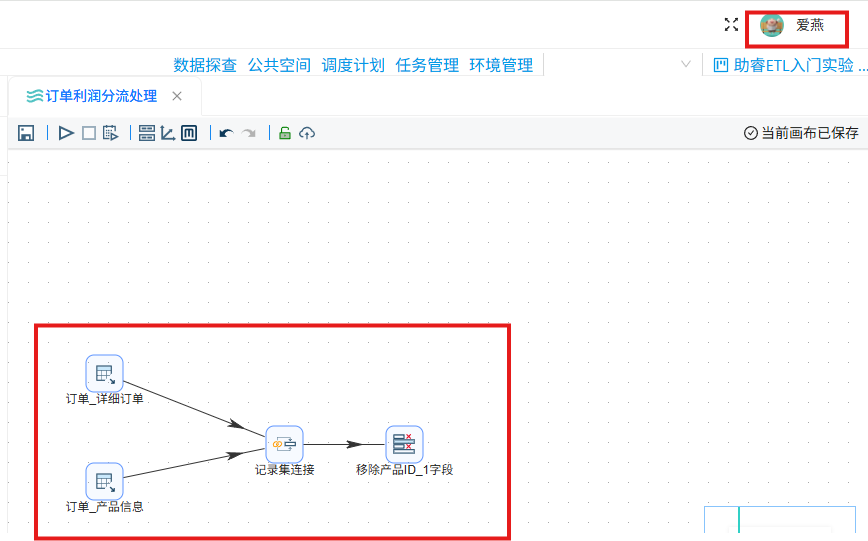

我将记录集连接组件连接到字段选择组件，如下图所示：

1. 添加过滤记录组件

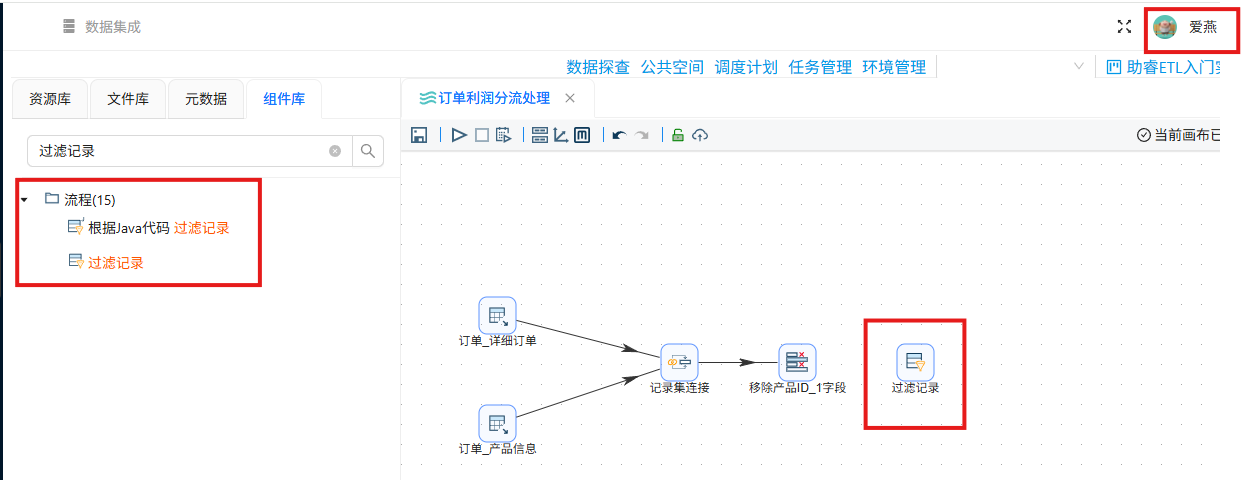

这次实验需要根据订单是否有利润来分流订单。我用了“过滤记录”组件，它可以按某个字段的值来拆分数据。我在搜索框输入“过滤记录”，把组件拖进了画布。

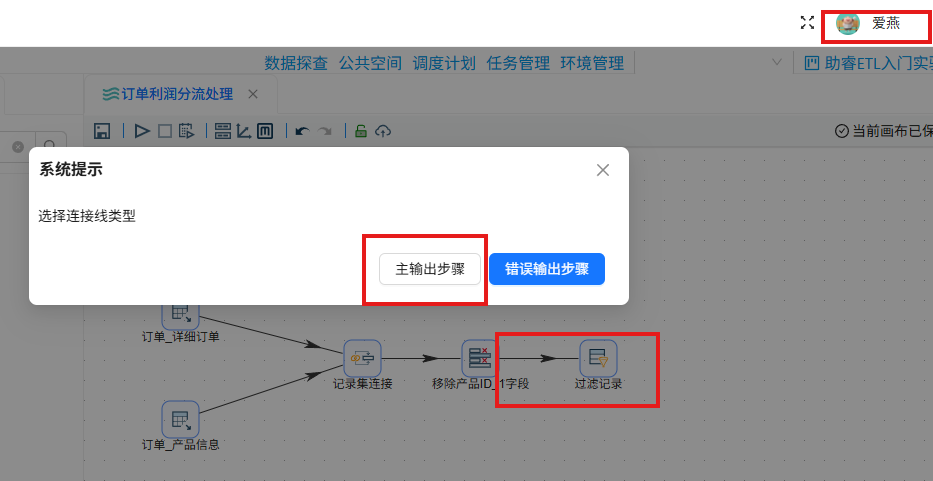

创建字段选择组件到过滤记录组件的连接线，如下图,在选择连接线的弹窗中点击“主输出步骤”。由于在进行字段选择操作时,可能有记录不满足要求,导致记录被标记为错误。主输出步骤表示满足要求的记录通过该连接线传输数据。

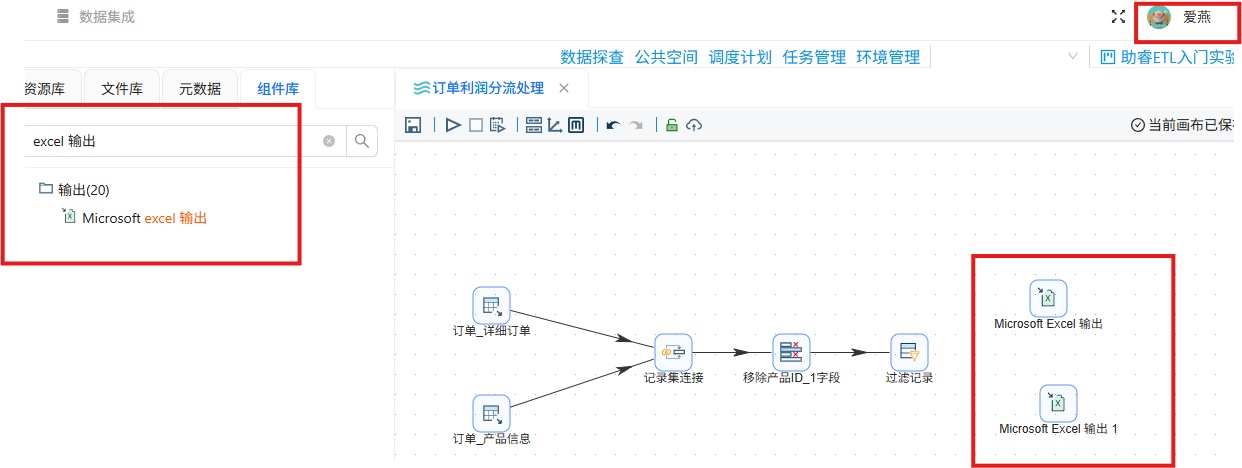

记录经过“过滤记录”组件后会被分成2个记录流。我们可以根据业务需求将2个记录流输出到指定位置（文件、数据库表）。在本次实验中，我们选择将记录输出到Excel文件中。在搜索输入框中输入"excel输出”，将2个表输出组件拖拽至画布中。

将两个Excel输出组件分别命名为“盈利订单”和“亏损订单”。

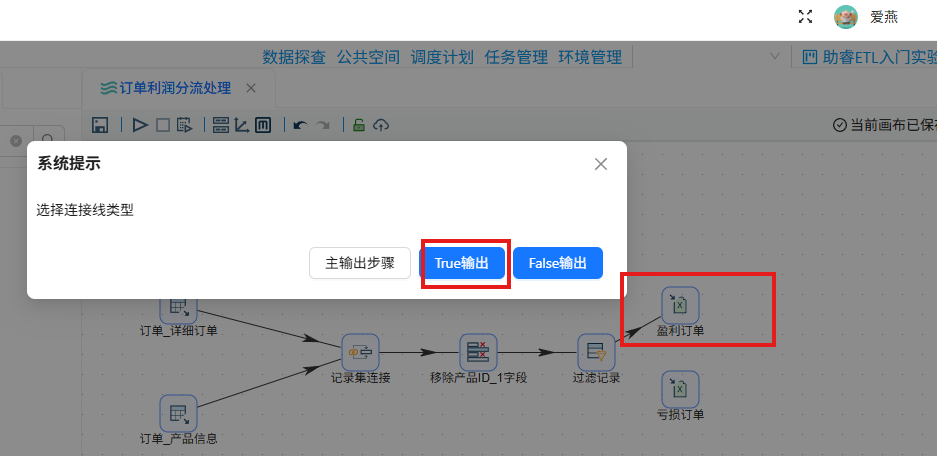

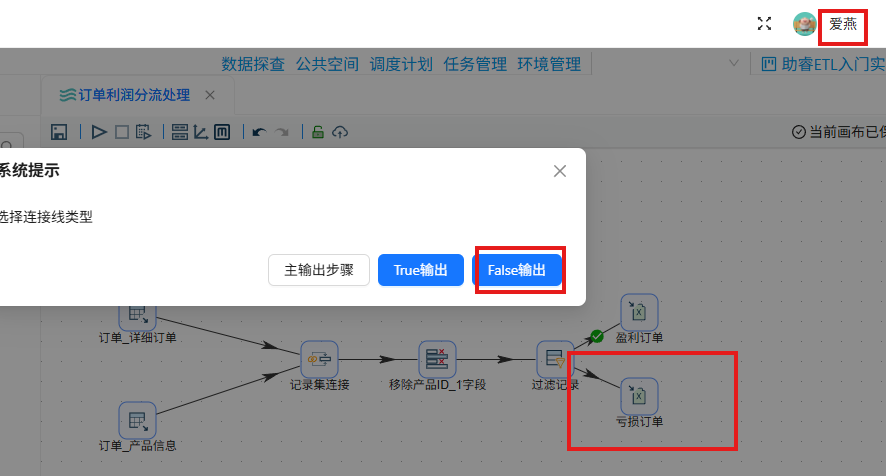

创建过滤记录组件到两个Excel输出组件的连接线，连接类型分别选择“True输出”（满足条件）和“False输出”（不满足条件）。

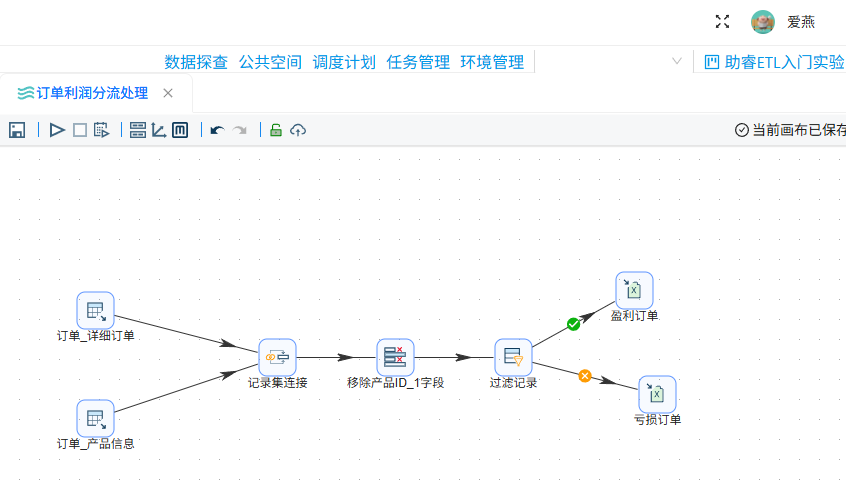

到这里，整个转换任务就搭建完了，长这样：

 2.3 表输入组件配置

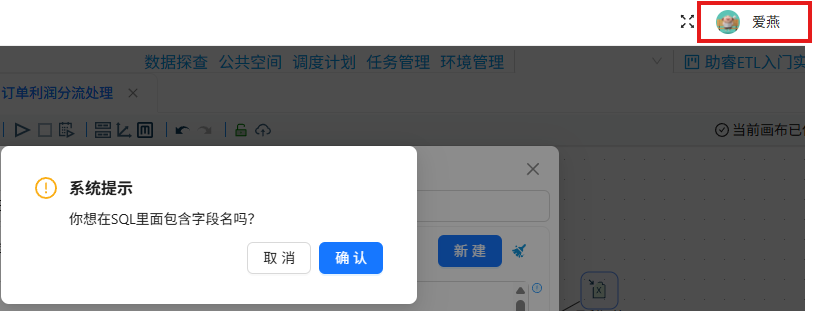

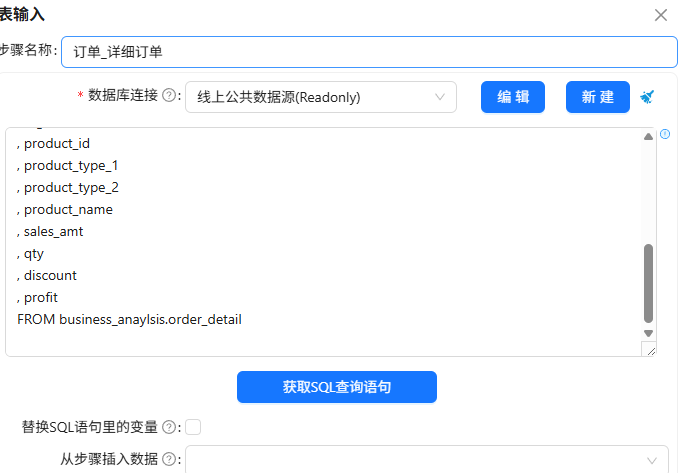

双击订单_详细订单表输入组件，弹出组件配置页面。在数据库连接下拉框中选择已同步的“线上公共数据源(Readonly)”，如下图所示。然后点击“获取SQL查询语句”，自动生成SQL查询语句。

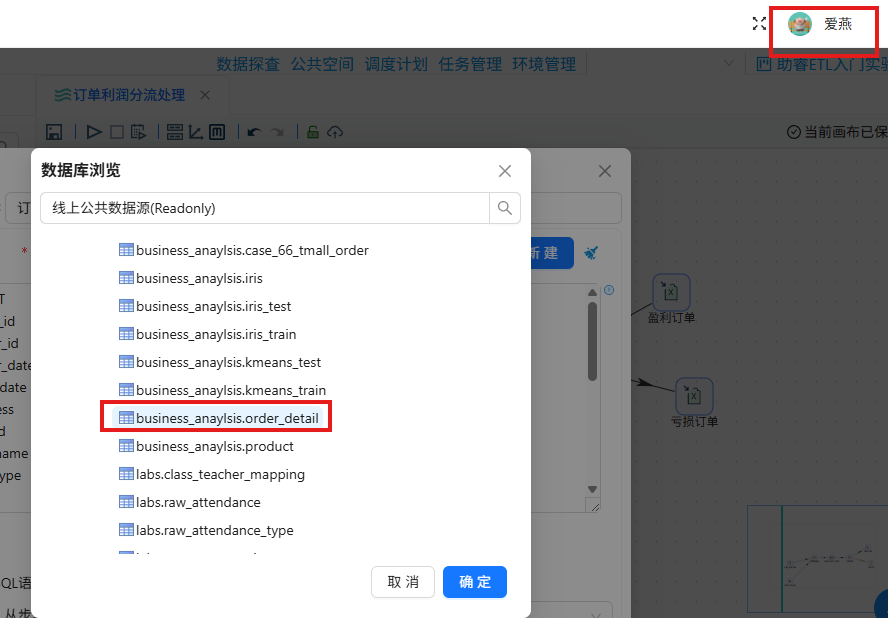

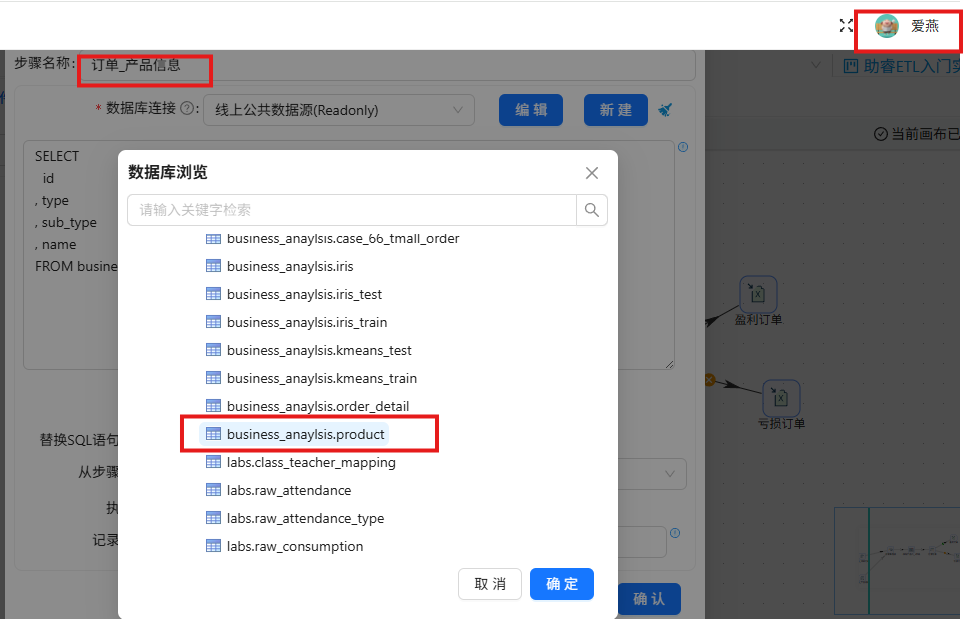

我打开“线上公共数据源(Readonly)”-“表”目录，往下找到“business_anaylsis.order_detail”并选中它，然后点击“确定”。

第二个表输入组件我也做了同样的配置，把“business_anaylsis.product”的SQL语句取出来。

2.4 记录集连接组件配置

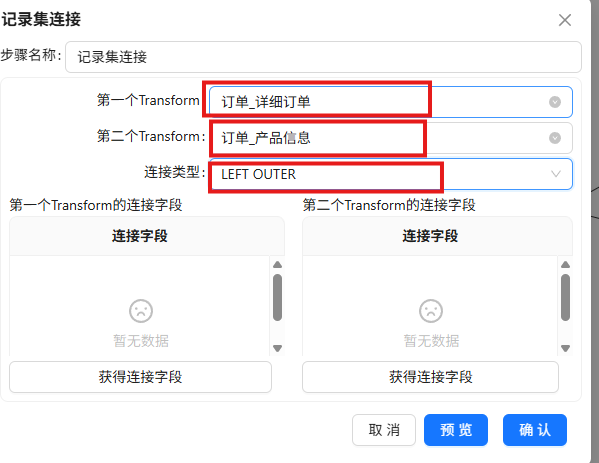

我双击打开记录集连接组件，在下拉列表里选了要连接的两个数据源：第一个选“订单_详细订单”，第二个选“订单_产品信息”，连接类型用“LEFT OUTER”。

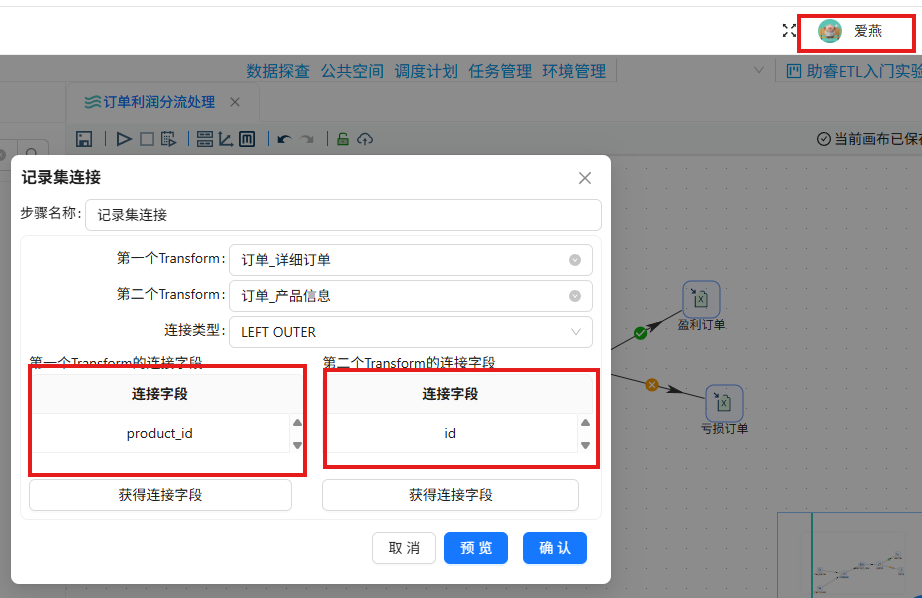

我点进第一个Transform的“获得连接字段”，把“订单_详细订单”的字段都调出来，只保留了 produc_id，其他字段右键“删除选中的行”删掉。同样操作，在第二个Transform里只保留 id，其他都删掉。

连接类型选 LEFT OUTER，意思是按订单_详细订单的 produc_id 和订单_产品信息的 id 做左外连接。

两边删完点“确认”，万一删错了就重新获取字段再来一遍。

2.5 字段选择组件配置

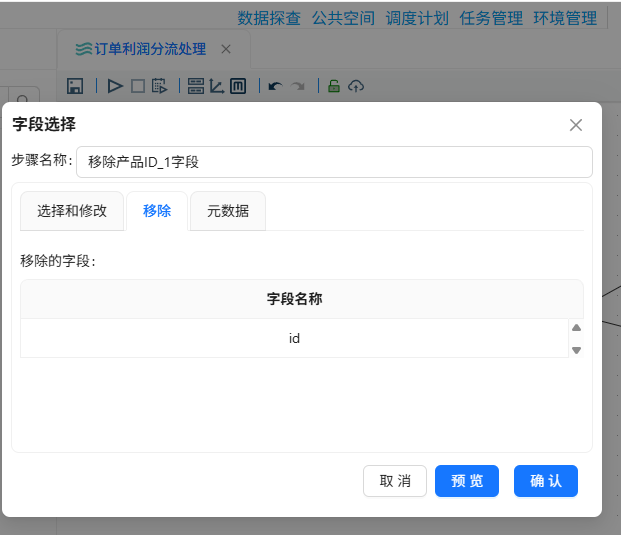

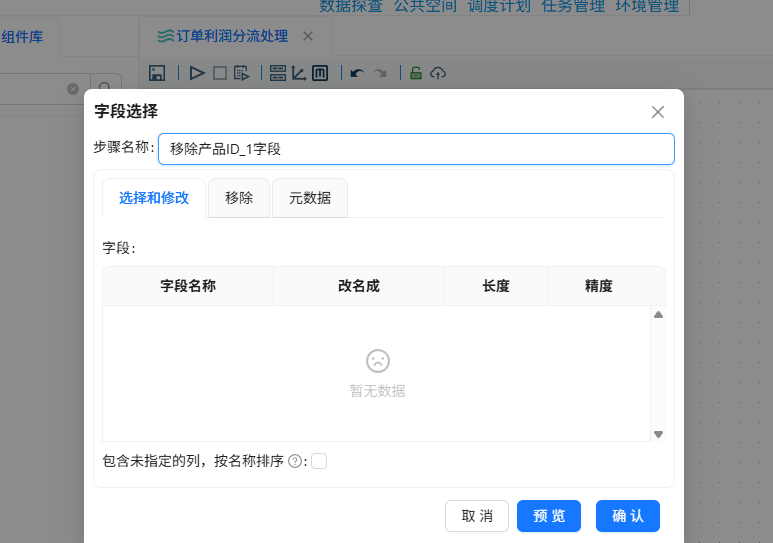

连完表发现 produc_id 和 id 其实是一回事，留一个就够了。我直接用“移除产品ID_1字段”把 id 删掉。双击组件 → 点“移除” → 点“获取字段”，把除了 id 以外的字段全选中删掉，点确认后 id 就没了。

2.5设置过滤记录组件

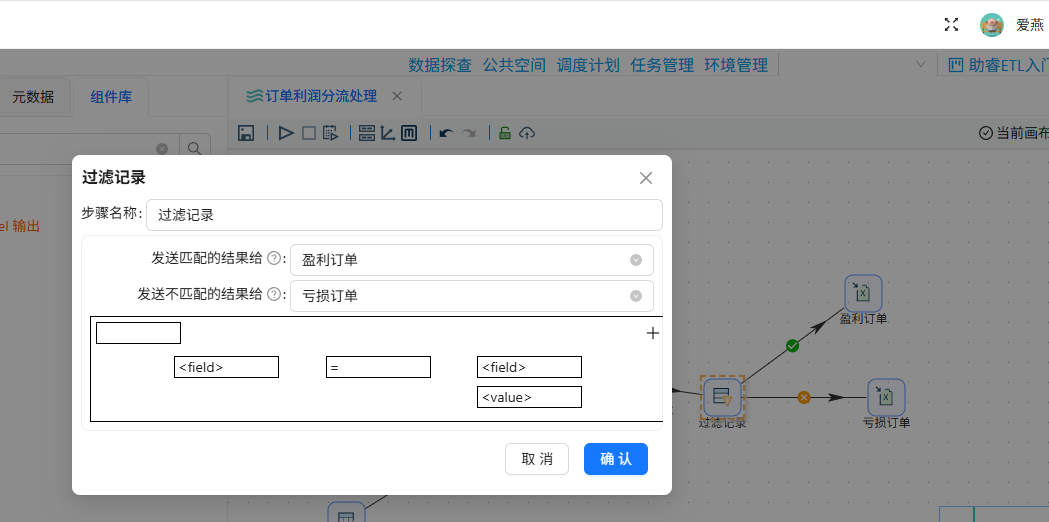

要分开存放盈利和亏损的订单，我用“利润”这个字段来区分。双击“过滤记录”组件，在下拉框里选了“把结果送到不同的后续步骤”，如下图：

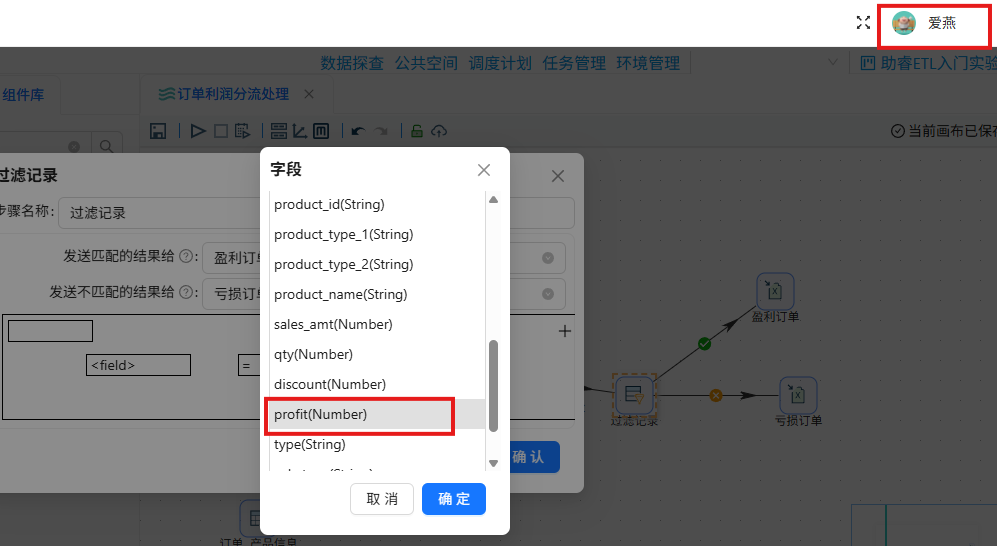

我选“profit(Number)”这个利润字段来做判断，点一下“确定”就行。

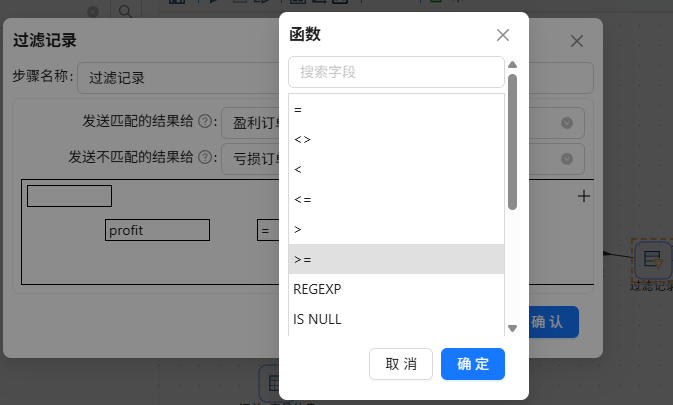

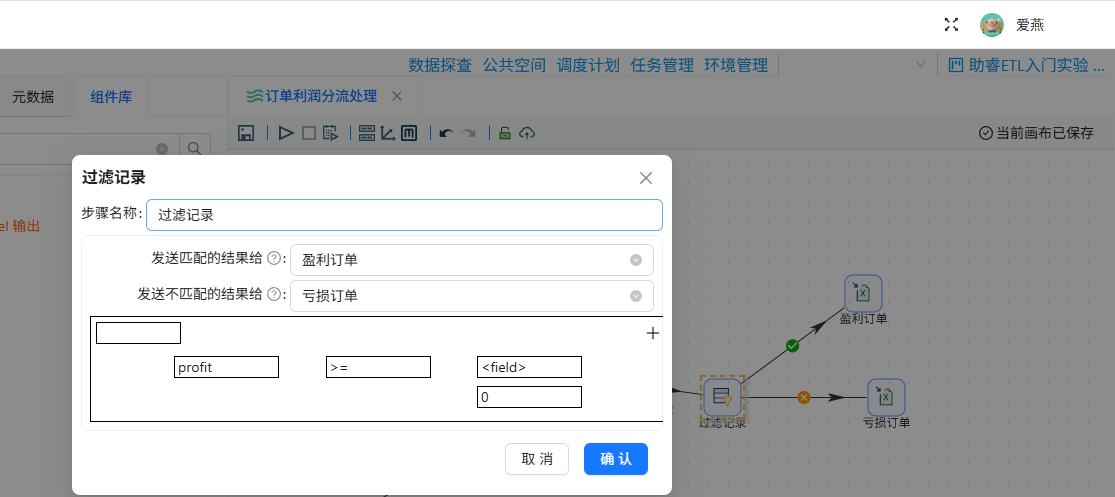

条件设成利润 >=0，点“=”,在函数里找到“>=”

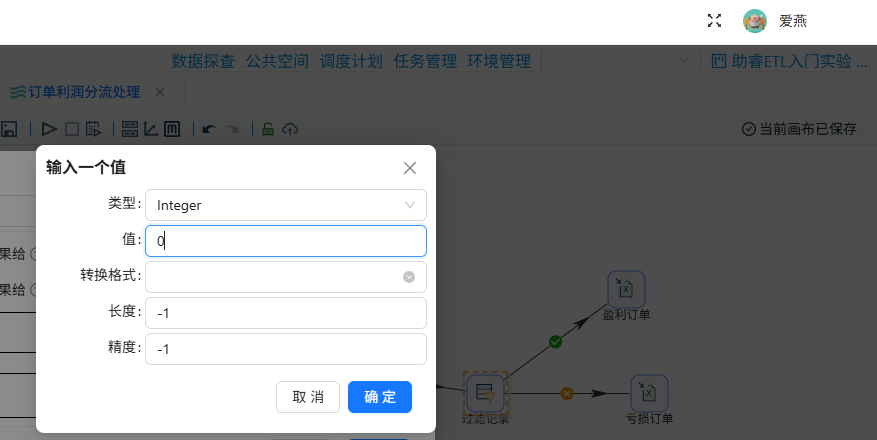

我点“value”，值类型选“Integer”，输了个“0”点确认，条件就设好了。

2.6 Excel输出组件配置

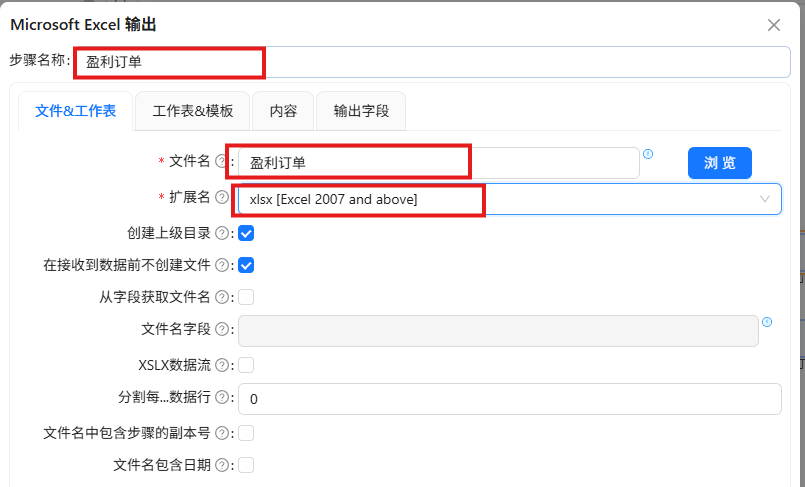

我双击“盈利订单”组件，把文件名改成“盈利订单”，文件格式选“xlsx[Excel 2007 and above]”。

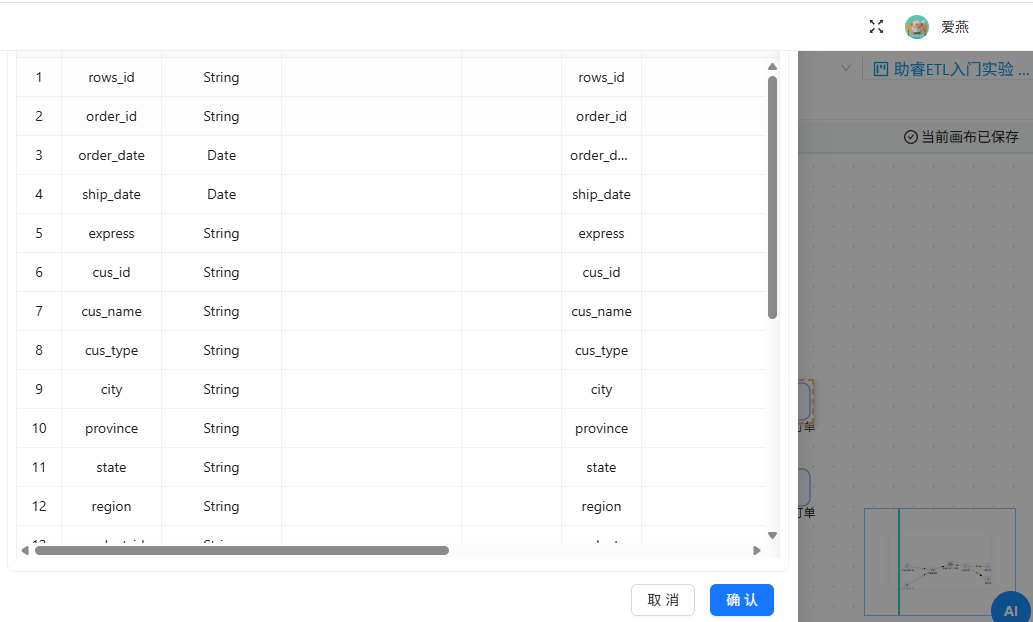

我点开“输出字段”，在表格空白处右键选“获取字段”，字段出来之后点“确认”。

2.7 执行转换

组件都配好后，我点“启动”，在弹出的窗口再点一下“启动”，就执行成功了。

 2.8 查看运行记录

跑任务的时候系统会记日志，跑完了可以回头看看执行结果和日志，大概长下面这样：

2.9 查看结果

三、实验结果

折腾完这一套流程，最后生成了两个Excel文件：

盈利订单.xlsx – 里面是 profit ≥ 0 的订单，后面想分析哪些产品利润高就用它。

亏损订单.xlsx – 里面是 profit < 0 的订单，以后追查为什么会亏钱就靠它了。

总的来说，这次实验把订单数据和产品信息关联起来，再按利润正负分成两个文件，数据整得清清楚楚，给后续分析打了个好底子。

四、核心组件说明

组件	作用	本实验配置要点
表输入	读取数据库表	配置数据源和SQL，自动获取字段
记录集连接	多表关联	选择连接类型（LEFT OUTER）和连接字段
字段选择	字段筛选与重命名	移除重复的 id 字段
过滤记录	按条件分流	设置 profit ≥ 0
Excel输出	导出结果	配置文件名和输出字段

五、问题与解决

在实验过程中我遇到了一个问题：

 我在连接订单表和产品表的时候，系统弹出了“排序需要”的提示。一开始我没太在意，直接关掉了。后来想起老师说过，这个提示是因为组件是按数据接收的顺序来关联记录的，如果数据没排好序，连接结果可能会出错。于是我又重新检查了两个表输入组件，确认数据来源没有问题之后，重新连了一次。提示还是出现了，但我知道这只是提醒数据要有顺序。只要数据源本身是排好序的，点确定继续就行。最后执行下来，连接结果是对的，没有出错。

六、实验总结
