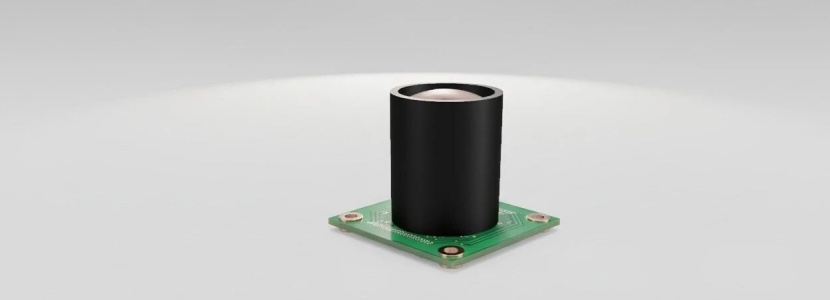

GD60914U是谷德科技（GooDeTek）推出的高精度数字式红外温度传感器，支持 UART 串口通信。通过 CH340G USB-TTL 转接模块，你可以轻松将其连接到 Windows 电脑，实现温度数据的实时采集。本文介绍从硬件连接到软件开发的完整流程，提供零编程到专业开发的四种解决方案。

一、硬件准备

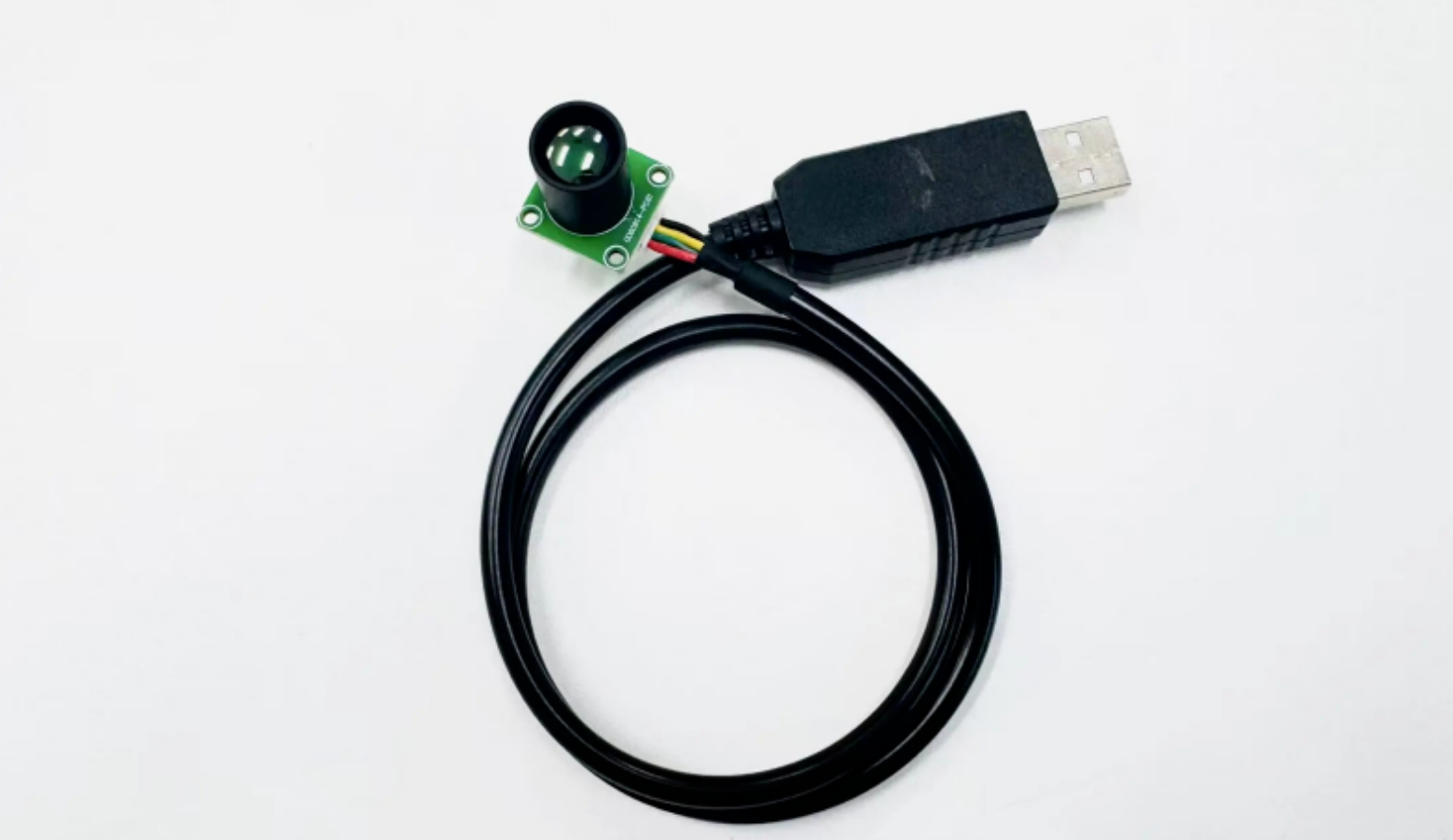

所需材料：

GD60914U红外温度传感器模块；CH340G USB-TTL转接模块； Windows 电脑（Win7/10/11 均可）。谷德科技已为客户集成UART测套件，

二、驱动安装与串口配置

1.安装CH340G 驱动

首次连接时，Windows可能无法自动识别 CH340G 芯片。

下载官方驱动CH341SER.EXE（兼容 CH340G）

安装后打开设备管理器→ 端口(COM 和 LPT)，确认出现 "USB-SERIAL CH340 (COMx)"，记下 COM 口号（如 COM3）

2.串口参数配置

3.根据GD60914U 型号设置波特率：

MS型号：9600 bps FS 型号：115200 bps 其他参数统一为：数据位 8、停止位 1、校验位 None、流控制 None。

三、四种解决方案详解

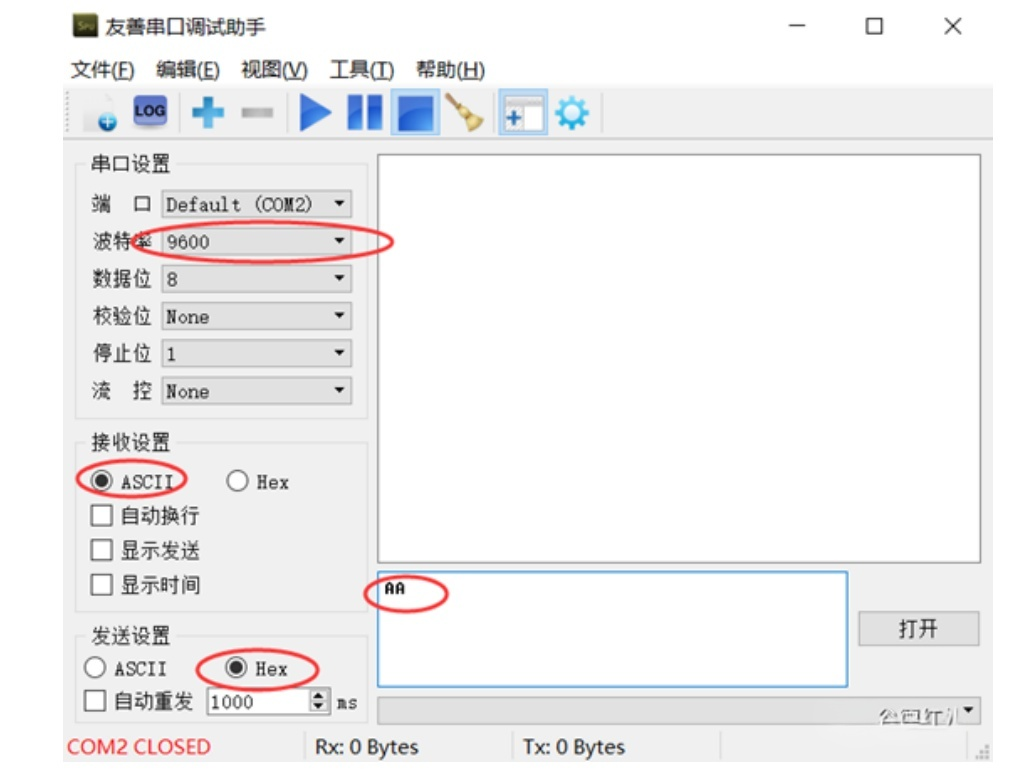

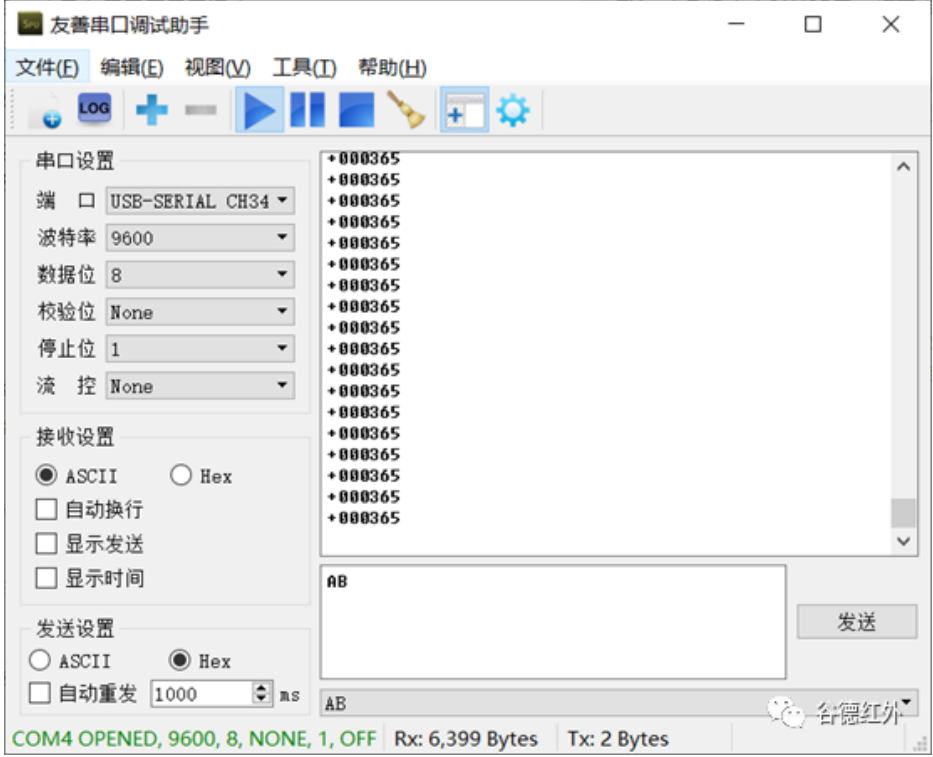

方案一：串口调试助手（零编程，5分钟上手） 适合快速验证硬件连接或临时监测温度。

操作步骤：

1、下载SSCOM5 或 XCOM V2.0（绿色免安装）

2、选择COM 口（如 COM3），设置波特率（MS 型号选 9600）

3、勾选"HEX 发送"，在发送区输入 AA（物温模式指令），点击发送

4、在接收区观察返回数据，如+000365 表示 36.5°C

数据解析：

返回的ASCII 字符串格式为 +000365，前导 + 为符号，后 6 位数字中前 4 位是整数部分，后 2 位是小数部分，即 365 ÷ 10 = 36.5°C。

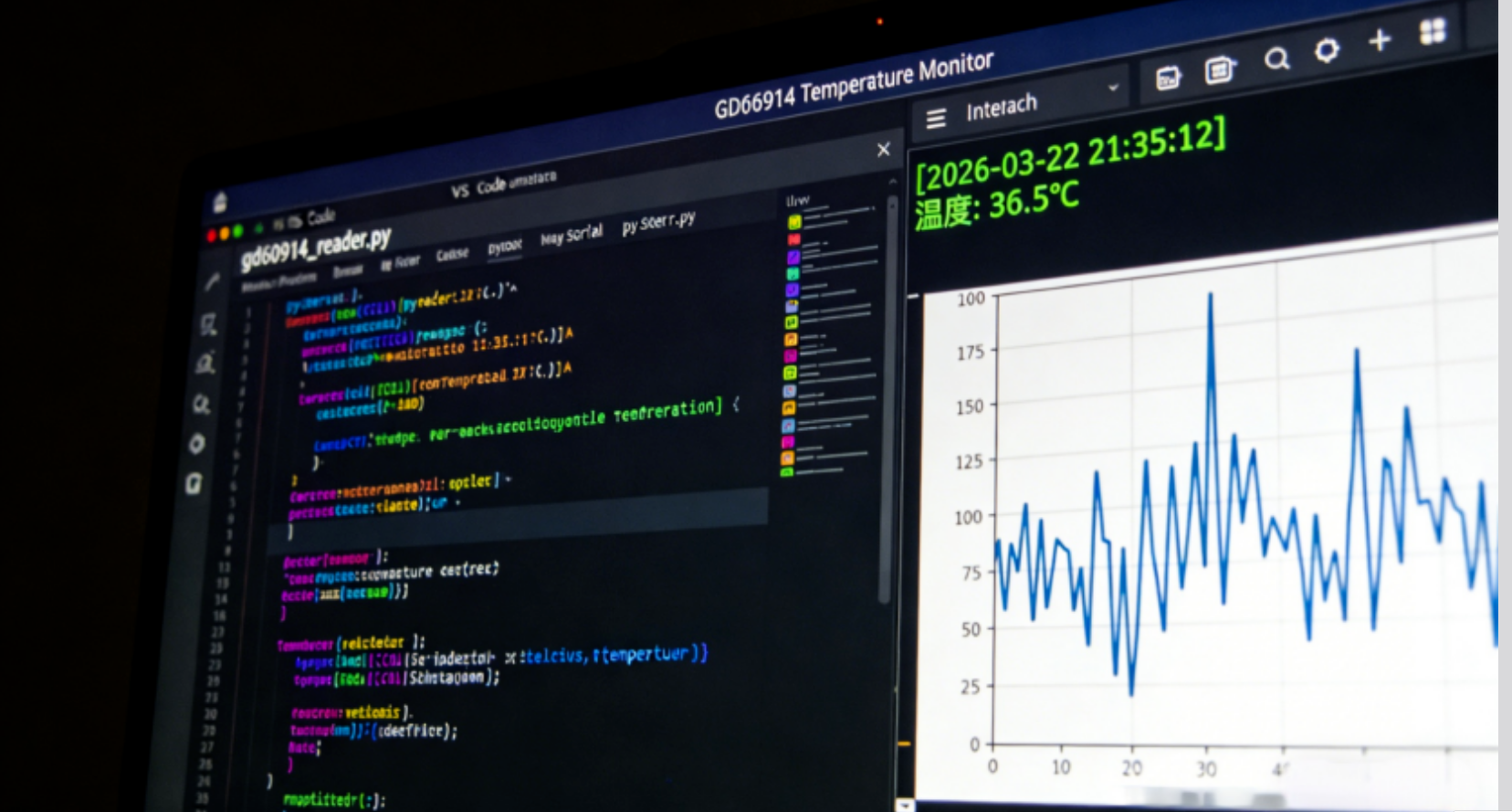

方案二：Python脚本开发（推荐，跨平台） 适合需要数据记录、日志保存或图表可视化的场景。

环境准备：

pipinstall pyserial matplotlib

核心代码：

import serial
# 连接 CH340G（以 MS 型号为例）
ser = serial.Serial('COM3',9600, timeout=1)
ser.write(bytes([0xAA]))# 发送物温模式指令
whileTrue:
    data = ser.readline().decode('ascii').strip()
if data.startswith('+'):
        temp =int(data[1:])/10.0
print(f"当前温度: {temp}°C")
# 可扩展：保存 CSV、绘制实时曲线、触发报警等

优势：Python 生态丰富，可轻松接入 Pandas 数据分析、PyQt 图形界面或 MQTT 物联网平台。

方案三：C# WinForms上位机（专业软件）  适合开发给客户使用的专用测温软件，需具备图形化界面。

开发要点：

l使用System.IO.Ports.SerialPort 类操作 CH340G 串口

l通过DataReceived 事件异步接收数据，避免界面卡顿

l解析逻辑：读取行数据后，取第2-7 字符转为整数除以 10

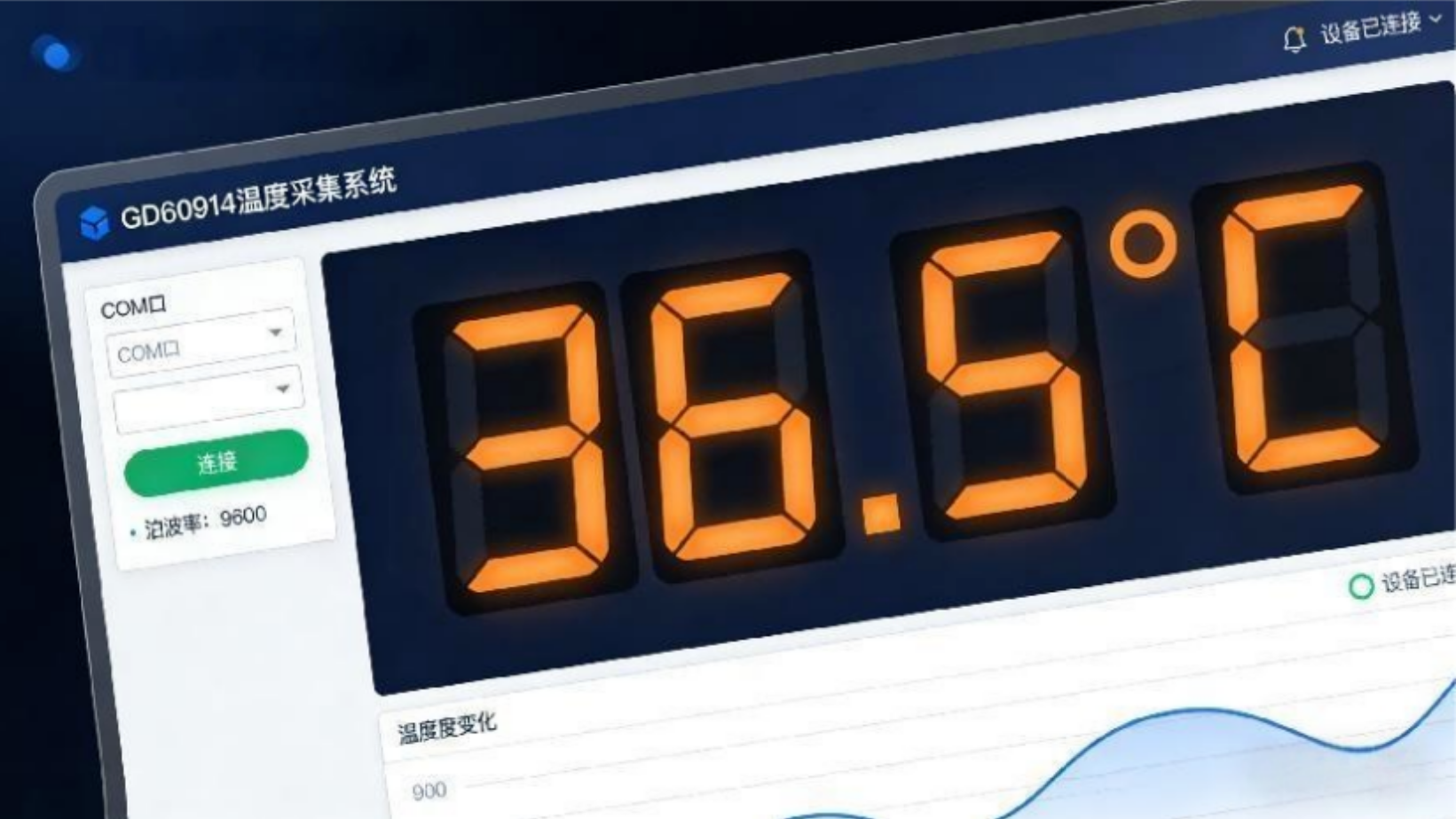

界面建议：

l大字体数码管显示当前温度（36.5°C）

l下拉框选择COM 口（自动枚举可用端口）

l波形图控件（ScottPlot 或 LiveCharts）显示历史温度曲线

l状态栏显示连接状态和最后更新时间

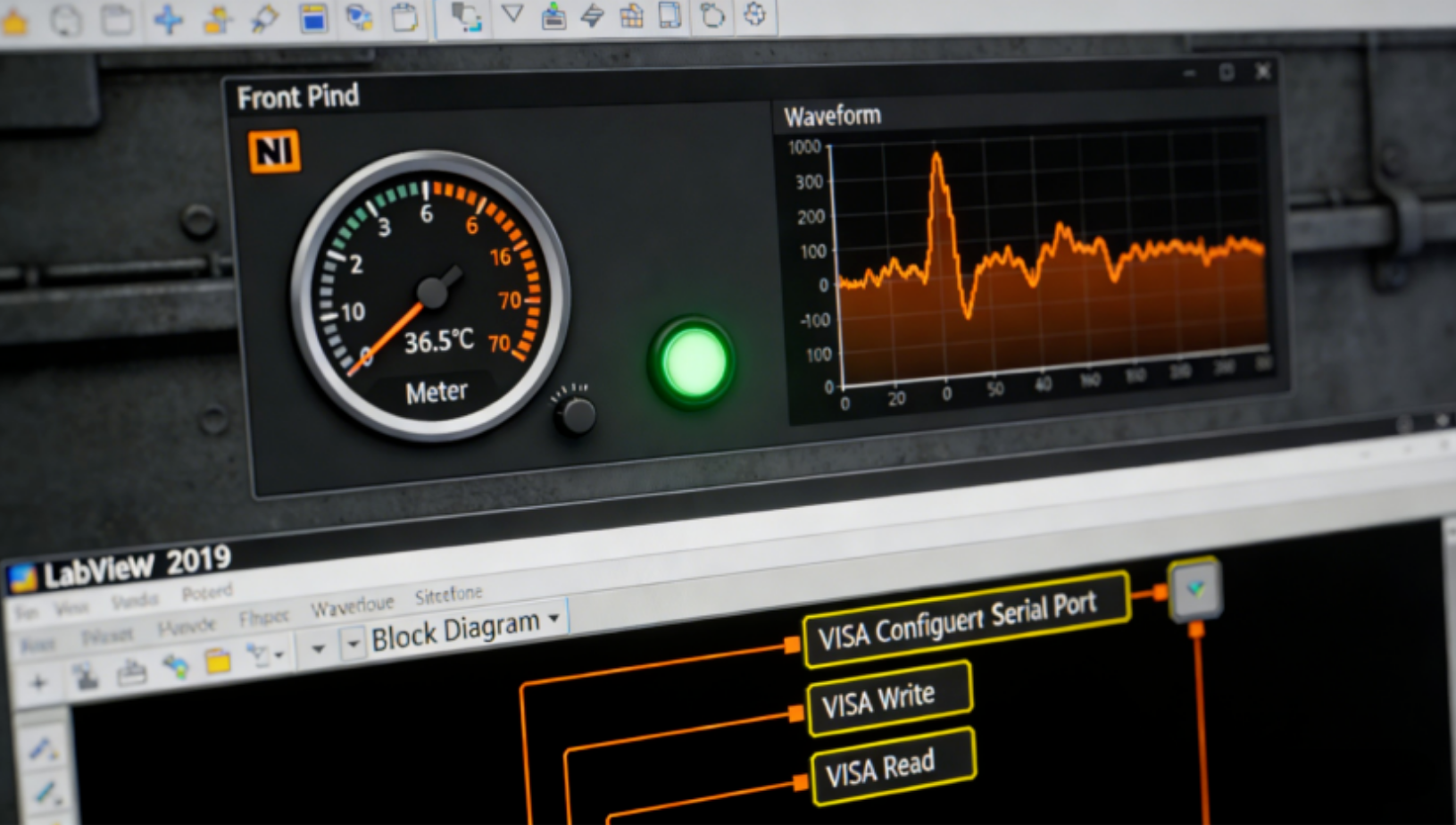

方案四：LabVIEW 虚拟仪器（工业自动化）适合已有NI 硬件环境或需要快速构建测控系统的工业场景。

实现流程：

1.VISA 配置：使用 "VISA Configure Serial Port" 设置 COM3、9600、8/1/None

2.指令发送：使用"VISA Write" 发送十六进制字符串 AA

3.数据读取：使用"VISA Read" 读取 9 字节（HEX 格式）或读取到换行符（ASCII 格式）

4.字符串解析：使用"Scan From String" 提取数值，除以 10 得到实际温度

5.前面板设计：放置Meter 表盘、Waveform Chart 曲线图和布尔指示灯

6.特点：图形化编程无需写代码，适合工程师快速原型开发，可直接生成EXE 独立运行。

总结建议

• 临时测试：选择方案一（串口助手），无需编程，即插即用

• 数据采集与分析：选择方案二（Python），30分钟即可实现 CSV 存储与可视化

• 交付客户使用：选择方案三（C#），开发专业级Windows 软件

• 工业产线集成：选择方案五（LabVIEW），利用NI 生态快速构建测控系统

无论选择哪种方案，核心都是正确的硬件连接（CH340G交叉接线）与准确的协议解析（识别 ASCII 格式 +000365 并换算为 36.5°C）。掌握这些基础，你就能在 Windows 平台上充分发挥 GD60914U 的高精度测温能力。
