基于 Harmony6.0 的智慧校园地图页面实战：自定义绘制与卡片化 UI 设计

前言

随着 Harmony6.0 在多端设备生态中的持续推进，越来越多开发者开始关注 Flutter 与鸿蒙系统之间的跨端融合能力。相比传统单端开发，Flutter 的优势不仅仅在于一次开发多端运行，更重要的是它在 UI 渲染层具备极强的可塑性，可以快速构建复杂视觉界面、自定义动画以及高一致性的设计系统。在校园场景中，地图导航、地点推荐、路线规划等功能天然适合移动端交互，而 Flutter 在这些场景中的表现非常突出。本文将结合一个“智慧校园地图页面”的实际案例，详细介绍如何基于 Flutter × Harmony6.0 构建一个具有现代化视觉风格的地图信息界面，包括推荐路线卡片、附近地点信息栏以及 Canvas 自定义地图绘制模块，并重点分析组件拆分、UI 架构设计以及自定义 Painter 的实现思路。

---

背景

传统校园导航系统通常存在两个问题：第一，界面信息密度过高，地图与功能入口耦合严重；第二，缺乏移动端友好的视觉层次设计，导致用户在查找路线时容易产生操作疲劳。因此，在 Harmony6.0 场景下，我希望构建一种更偏“轻地图 + 卡片式信息流”的交互结构，通过模块化布局将“路线信息”“附近地点”“地图背景”进行解耦，让页面既具有地图属性，又保留现代移动应用的信息卡片风格。

整个页面的核心目标并不是实现复杂 GIS 能力，而是利用 Flutter 的高自由度 UI 渲染机制，实现一种更适合校园导航场景的视觉体验。例如：路线步骤采用时间线式结构、附近地点采用深色信息面板、自定义地图则通过 Canvas 动态绘制道路、湖泊和建筑区域，使页面即便没有真实地图 SDK，也依然具备较强的空间感。

---

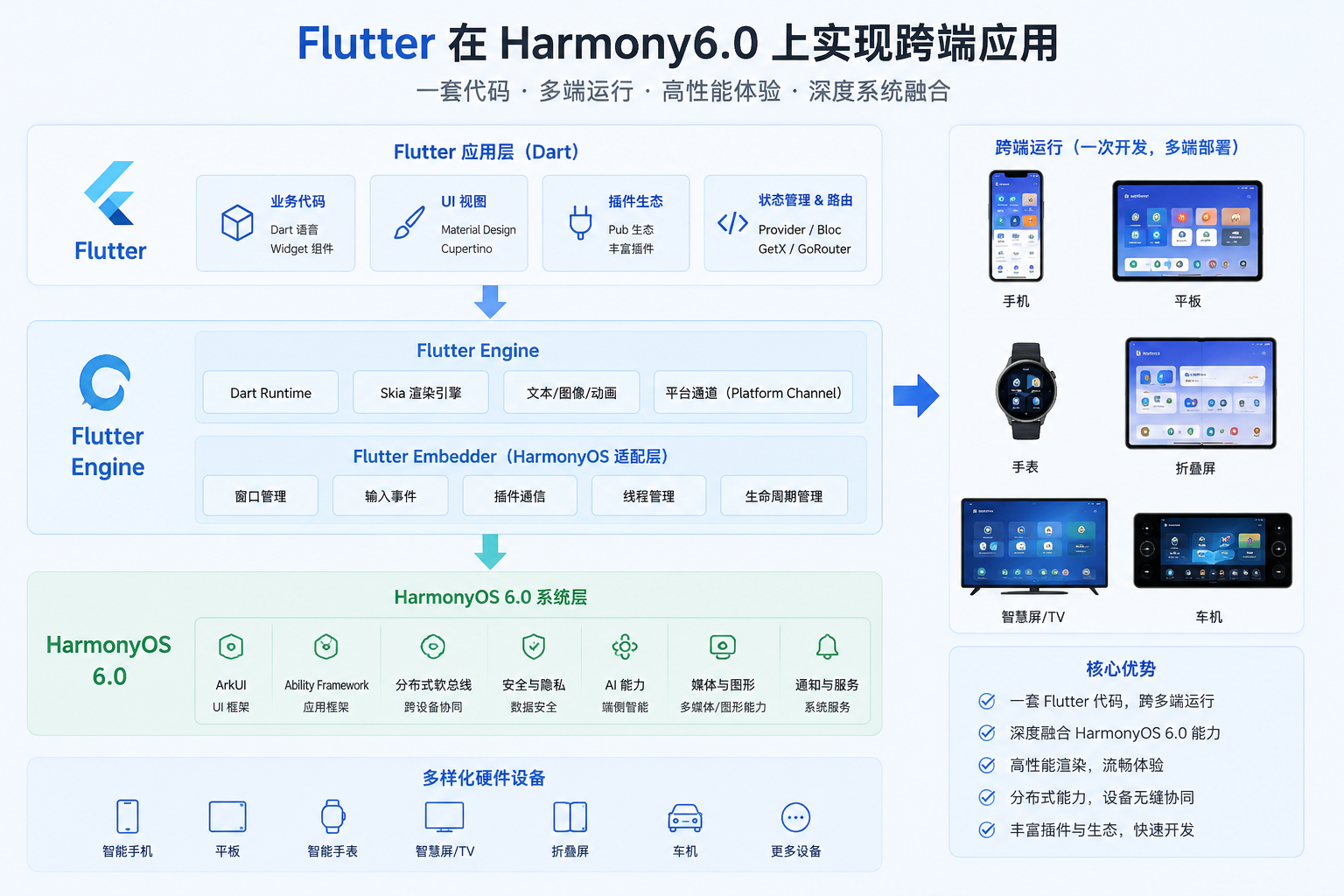

Flutter × Harmony6.0 跨端开发介绍

Flutter 在 Harmony6.0 场景中的优势非常明显。首先，它采用 Skia 渲染引擎，因此在鸿蒙设备上能够保持较高的一致性与绘制性能；其次，Flutter 的 Widget 体系天然适合组件化开发，可以快速构建复杂布局；另外，Harmony6.0 对多设备协同和高流畅度 UI 有较高要求，而 Flutter 的响应式渲染机制正好适合这种高频状态刷新场景。

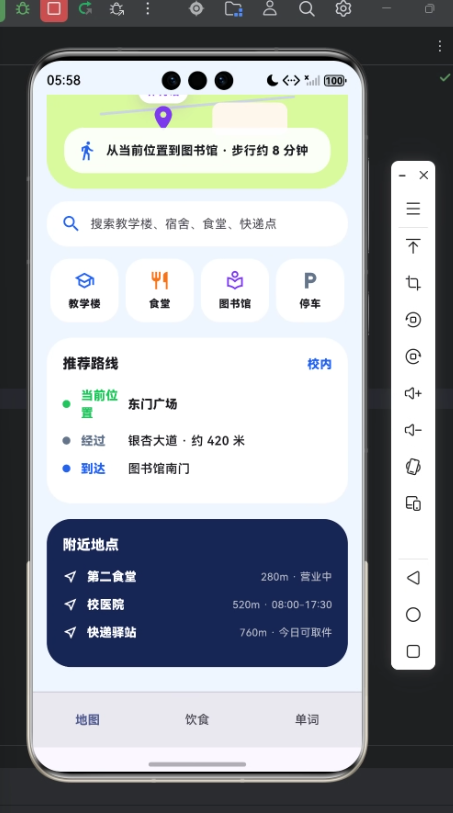

本案例中，页面整体采用“信息卡片 + Canvas 地图绘制”的结构。Flutter 负责完成：

• 页面布局与响应式结构
• Route Card 路线信息组件
• Nearby Places 附近地点组件
• Canvas 自定义地图绘制
• 深浅色信息区块分层
• Harmony6.0 多端适配


相比直接嵌入第三方地图 SDK，这种方案更加轻量，也更适合校园内部导航、小范围路线推荐以及教学类 Demo 场景。

---

开发核心代码

整个页面的核心结构可以分为三个部分：路线信息卡片、附近地点卡片以及自定义地图绘制模块。

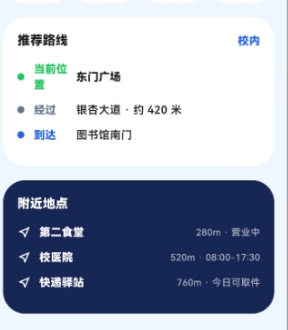

首先是推荐路线卡片 _buildRouteCard。这里采用了 Container + Column 的经典卡片布局，通过圆角和留白营造 Harmony6.0 常见的“悬浮卡片”视觉效果：

Widget _buildRouteCard(ThemeData theme) {
  return Container(
    padding: const EdgeInsets.all(18),
    decoration: BoxDecoration(
      color: Colors.white,
      borderRadius: BorderRadius.circular(28),
    ),
    child: Column(
      crossAxisAlignment: CrossAxisAlignment.start,
      children: [
        _buildTitle(theme, '推荐路线', '校内'),
        const SizedBox(height: 14),
        _buildRouteStep(theme, '当前位置', '东门广场', _grass, true),
        _buildRouteStep(theme, '经过', '银杏大道 · 约 420 米', _road, false),
        _buildRouteStep(theme, '到达', '图书馆南门', _mapBlue, false),
      ],
    ),
  );
}

这一部分最重要的并不是布局本身，而是“信息组织方式”。传统导航 UI 往往直接堆叠文本，而这里采用了类似时间线的路线结构：当前位置 → 路径经过 → 最终到达。用户在视觉上能够快速建立空间顺序关系。

随后是 _buildRouteStep 路线节点组件：

Widget _buildRouteStep(
  ThemeData theme,
  String label,
  String value,
  Color color,
  bool first,
)

这个组件本质上是一个“路线节点渲染器”。它将：

• 彩色圆点作为路径状态标记
• label 作为节点类型
• value 作为地点说明
• first 控制当前节点高亮

进行了统一封装。

其中：

Container(
  width: 9,
  height: 9,
  decoration: BoxDecoration(
    color: color,
    shape: BoxShape.circle,
  ),
)

通过一个小圆点模拟地图路线中的路径节点，使整个 UI 更具有“地图感”。

而：

fontWeight: first ? FontWeight.w900 : FontWeight.w600

则实现了当前位置重点高亮。这样用户打开页面后会第一时间关注当前位置，而不是终点信息。

接下来是“附近地点”模块 _buildNearbyPlaces：

Widget _buildNearbyPlaces(ThemeData theme) {
  return Container(
    padding: const EdgeInsets.all(18),
    decoration: BoxDecoration(
      color: const Color(0xFF172554),
      borderRadius: BorderRadius.circular(28),
    ),

这一部分采用了深色信息面板，与上方浅色路线卡片形成视觉对比。Harmony6.0 中非常强调信息层次感，而深蓝背景能够让“附近地点”区域形成明显视觉聚焦。

内部地点项：

_buildNearby('第二食堂', '280m · 营业中')
_buildNearby('校医院', '520m · 08:00-17:30')
_buildNearby('快递驿站', '760m · 今日可取件')

则体现了“功能化地点推荐”思想。这里不仅显示距离，还附带状态信息，例如：

• 营业中
• 可取件
• 开放时间

这样可以提升页面的信息有效性。

地点项内部：

const Icon(Icons.near_me_outlined)

使用了 Flutter Material Icon 中的导航图标，模拟方向指示器效果，使整个地点列表更加具备导航属性。

---

真正体现 Flutter 绘制能力的，是 _CampusMapPainter。

这一部分并没有使用真实地图 SDK，而是通过 Canvas 自定义绘制校园结构。

首先定义道路画笔：

final roadPaint = Paint()
  ..color = const Color(0xFFFFFFFF).withValues(alpha: 0.82)
  ..style = PaintingStyle.stroke
  ..strokeWidth = 18
  ..strokeCap = StrokeCap.round;

这里使用：

• 半透明白色
• 圆角笔触
• 较宽道路线条

来模拟校园主干道。

随后：

final mainRoad = Path()

定义主路线。

其中：

..cubicTo(...)

使用三次贝塞尔曲线绘制弯曲道路，这一点非常关键。因为真实校园道路并不是完全直线，如果使用普通 drawLine，会导致地图缺乏真实感。

接着：

canvas.drawOval(...)

绘制湖泊区域。

而：

canvas.drawRRect(...)

则绘制建筑区域。

这种设计方式非常适合：

• 校园导航
• 园区地图
• 景区导览
• 室内导视
• 低成本地图 Demo

因为它无需接入地图服务即可快速构建空间感。

最后：

@override
bool shouldRepaint(covariant CustomPainter oldDelegate) => false;

表示地图内容固定，不需要频繁重绘，可以减少 GPU 压力，提高 Harmony6.0 设备上的渲染性能。

---

心得

这次页面开发最大的感受，是 Flutter 在 Harmony6.0 场景中的 UI 表达能力确实非常强。尤其是在自定义绘制方面，Canvas + Painter 的组合可以快速构建很多“伪地图”场景，而不必依赖重量级地图 SDK。对于智慧校园、园区导航、展馆导览这类业务而言，这种方案不仅开发效率高，而且视觉自由度远高于传统地图组件。

另外，通过组件拆分：

• Route Card
• Nearby Places
• Route Step
• Custom Painter

页面结构会非常清晰。后期如果要增加：

• 动态路线动画
• 实时定位
• 路径高亮
• AI 推荐路线
• Harmony 分布式设备同步

都可以快速扩展。

Harmony6.0 与 Flutter 的结合，本质上并不是简单“跨平台”，而是让 UI 渲染逻辑与设备能力进一步解耦，使开发者能够更加专注于交互体验本身。

---

总结

本文基于 Flutter × Harmony6.0 实现了一个智慧校园地图页面，通过路线卡片、附近地点列表以及 Canvas 自定义地图绘制，构建了一套具有现代移动端风格的轻量化导航界面。整个案例不仅展示了 Flutter 在鸿蒙场景下的跨端 UI 构建能力，也体现了组件化开发、自定义绘制以及卡片式信息架构的设计思路。在未来 Harmony6.0 多设备生态持续扩展的背景下，Flutter 仍然是构建高一致性、高自由度跨端应用的重要技术方案之一。
