睿抗实验作业1-订单利润分流数据加工

一、实验背景

1.1实验目的

本次实验依托助睿数智零代码ETL实验平台，开展订单利润分流数据加工实验，总体目的是掌握零代码数据处理的操作流程，理解商业数据ETL加工的业务逻辑。

（1）熟悉助睿数智平台操作界面，了解转换、组件、数据流等基础专业概念，掌握新建转换、组件配置、流程运行的基础操作；

（2）熟练使用表输入、记录集连接、字段选择、过滤记录、Excel输出等组件，掌握多表关联、字段优化、条件分流的数据处理方法；

（3）结合订单明细与产品数据表，完成利润计算，实现盈利订单与亏损订单的分类导出，完成标准化的数据加工流程。

通过本次实验，进一步加深对大数据ETL处理流程的理解，培养数据处理思维，提升商业数据分析实操能力，为后续复杂的数据处理实验奠定基础。

1.2实验环境

（1）硬件环境：搭载Windows操作系统的计算机，设备网络连接正常，保证实验平台网页稳定访问、数据正常加载；

（2）软件环境：主流网页浏览器，用于登录并进入助睿数智实训平台，无需安装额外编程软件；

（3）实验平台：助睿数智Uniplore一站式数据科学实验平台，实验访问地址：https://lab.guilan.cn/；

（4）数据资源：平台内置业务数据库，包含订单明细表、产品信息表，为本次利润分流实验提供原始数据源。

1.3业务场景

本次实验模拟电商企业经营分析场景。企业在日常运营中，需要结合订单明细与产品信息核算订单利润，为精准把控经营状况，需将盈利订单与亏损订单进行划分归类，方便后续开展经营复盘、亏损溯源以及优质订单分析。

1.4数据加工流程

本次实验通过零代码ETL组件完成数据加工，先后完成数据读取、表关联、字段优化、条件分流、文件导出。首先读取订单明细表与产品表，将两张数据表进行关联拼接，剔除冗余重复字段，依据利润正负条件完成数据分流，最后分别导出盈利订单与亏损订单文件。

二、实验步骤

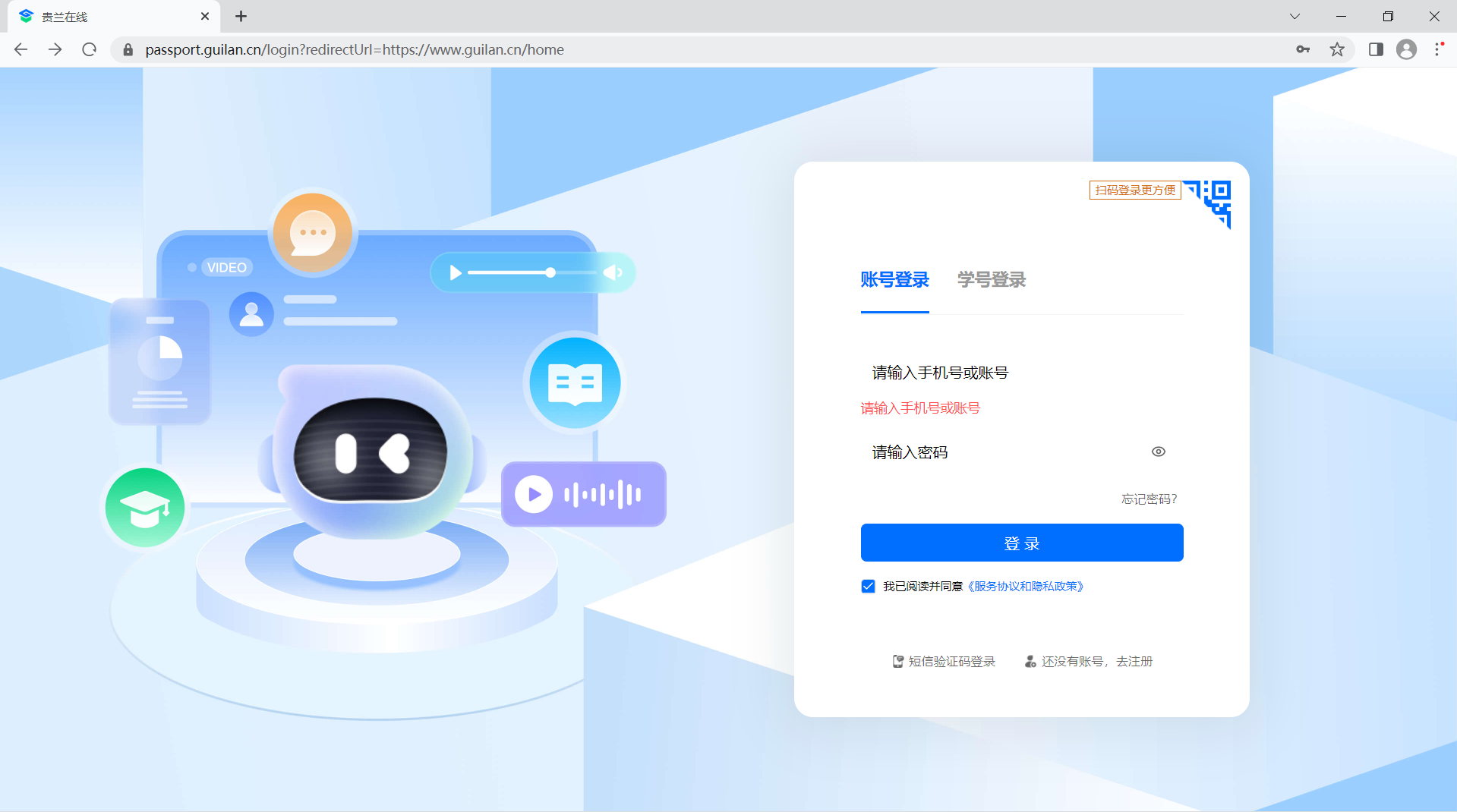

2.1登录实验平台

2.2进入实验平台首页

1.鼠标放在右上角个人图表

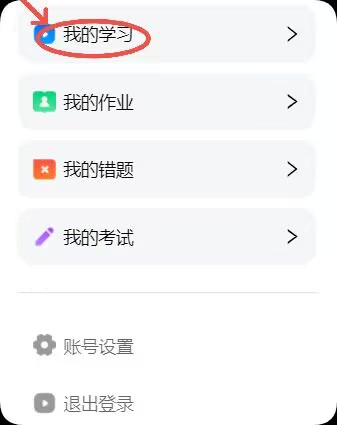

2.在弹出的选项框选择【我的学习】

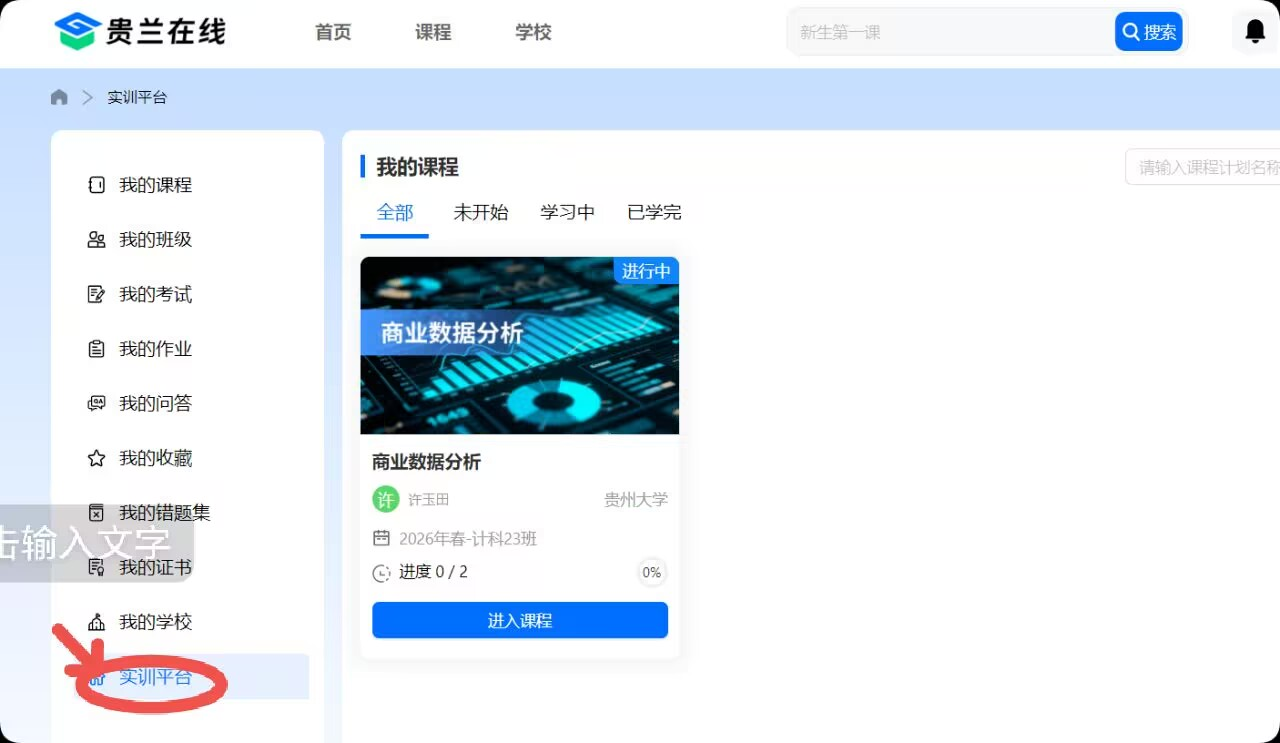

3.点击实训平台

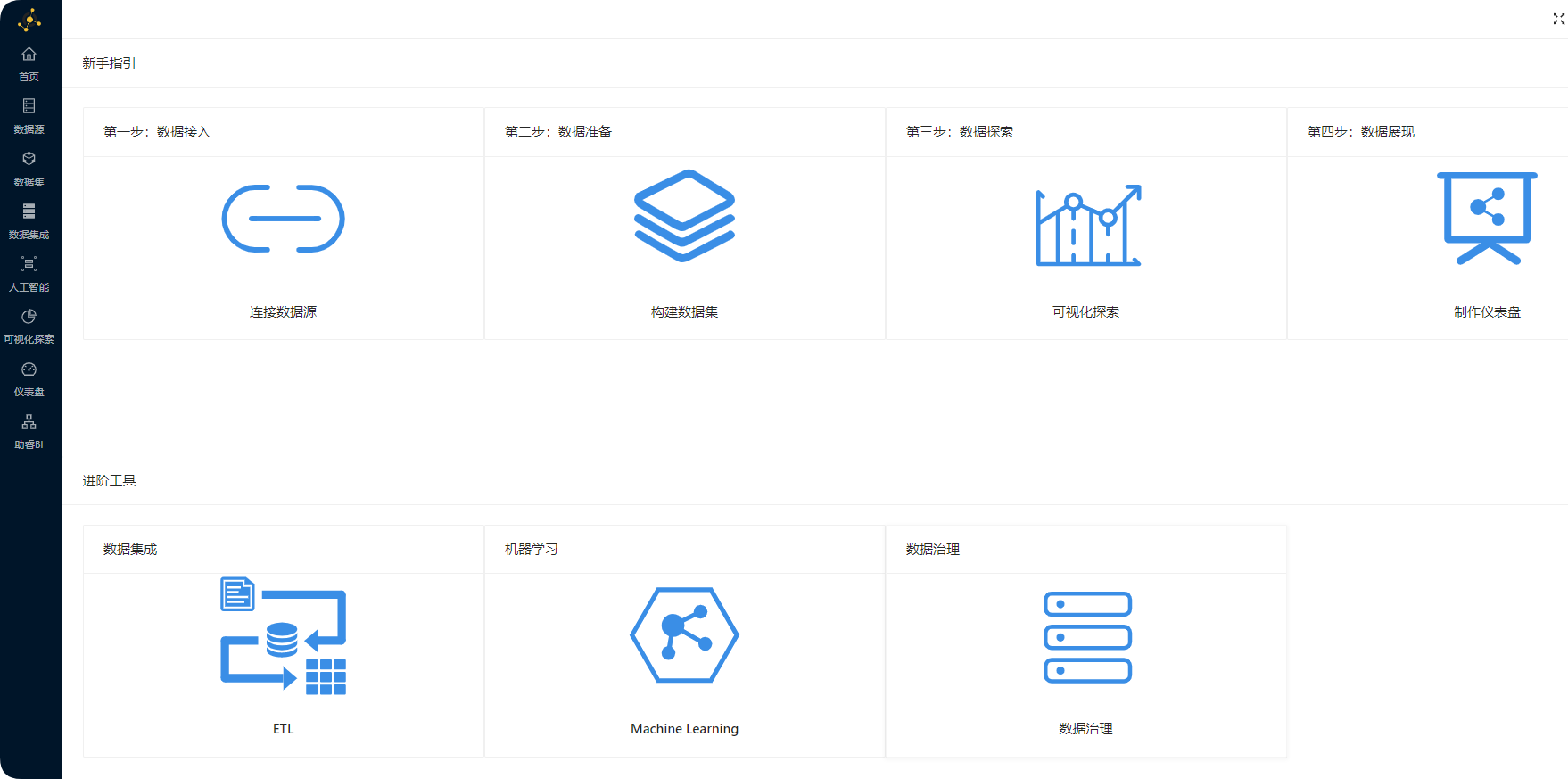

4.点击后进入实验平台首页

2.3了解实验平台

助睿数智一站式大数据平台中的数据集成平台，通过可视化方式完成数据 ETL（抽取、转换、加载）处理，支持拖拽式配置组件、构建数据处理流程。

概念	说明
Pipeline（转换流）	面向数据流的功能单元，处理数据的完整流程，由多个 Transform 步骤组成，实现数据的抽取、转换与加载。
Workflow（作业）	面向任务的完整执行单元，由多个 Action 任务项组成，可包含多个转换流，必须包含开始项，用于调度和执行完整的数据处理任务。
Transform（步骤 / 组件）	转换流内的最小执行单元，如 “表输入”“记录集连接”“过滤记录”“Excel 输出” 等，每个步骤独立线程运行，实现单一数据处理功能。
Action（任务项）	作业的执行控制单元，如 “启动转换流”“调度执行”“发送邮件通知” 等，用于定义作业的执行逻辑和流程控制。
Hops（节点连接）	数据传输通道，用于连接不同的步骤组件，定义数据的流向，实现数据在组件间的传递。

转换工作流



工作工作流

2.4团队管理

组长可以创建并管理团队。

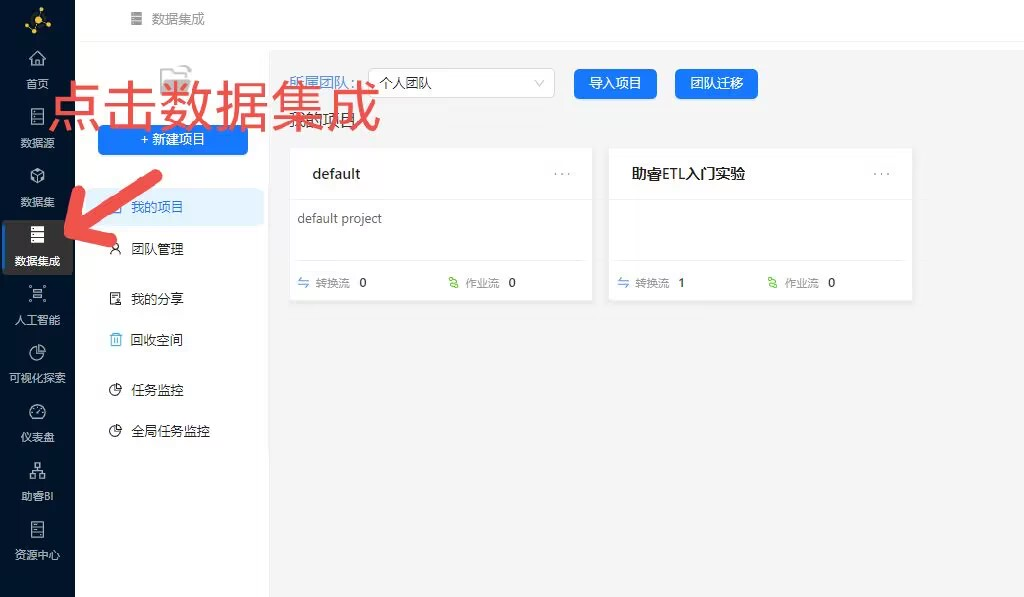

1.点击数据集成

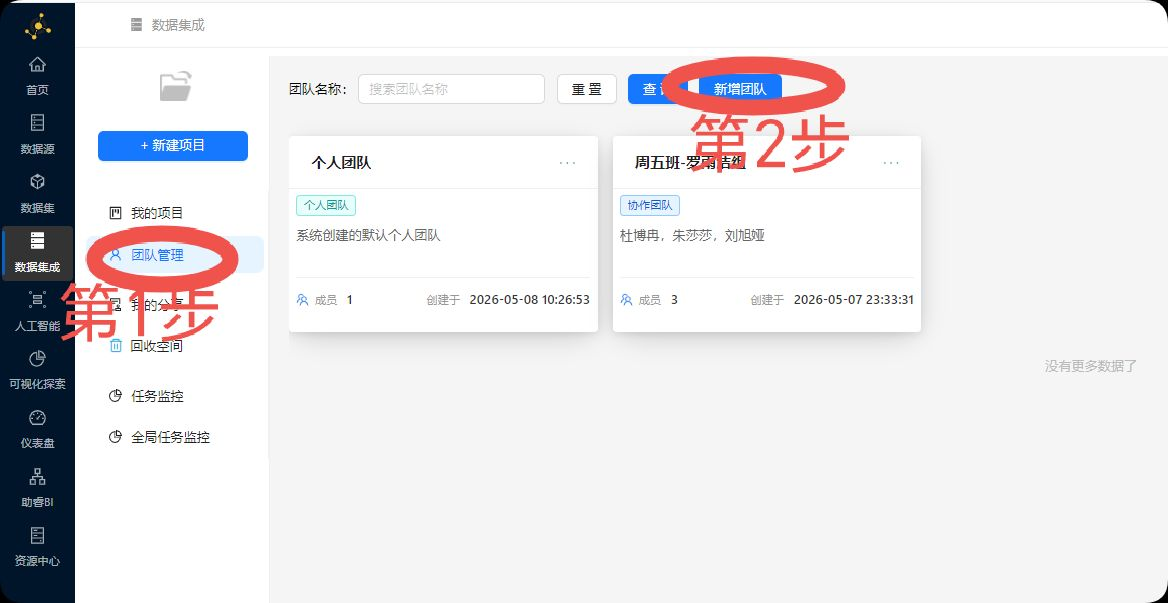

2.先点击团队管理再点击新增团队

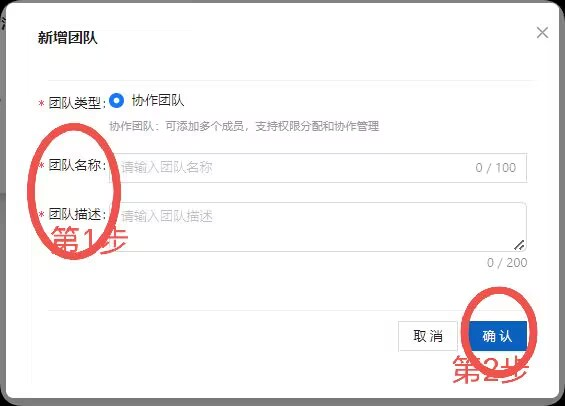

3.在弹出窗口中，输入“团队名称”和“团队描述”后，点击“确认”

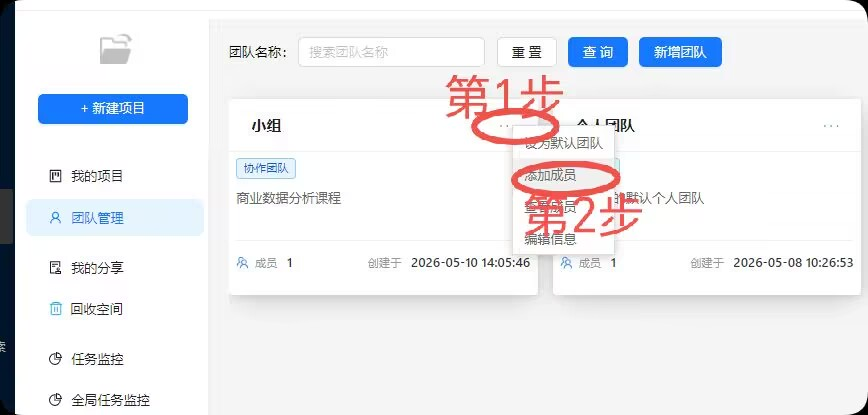

4.点击小组右上角”...”,然后点击添加成员

5.输入成员手机号查询，选定后点击右下角“添加”

2.5创建项目

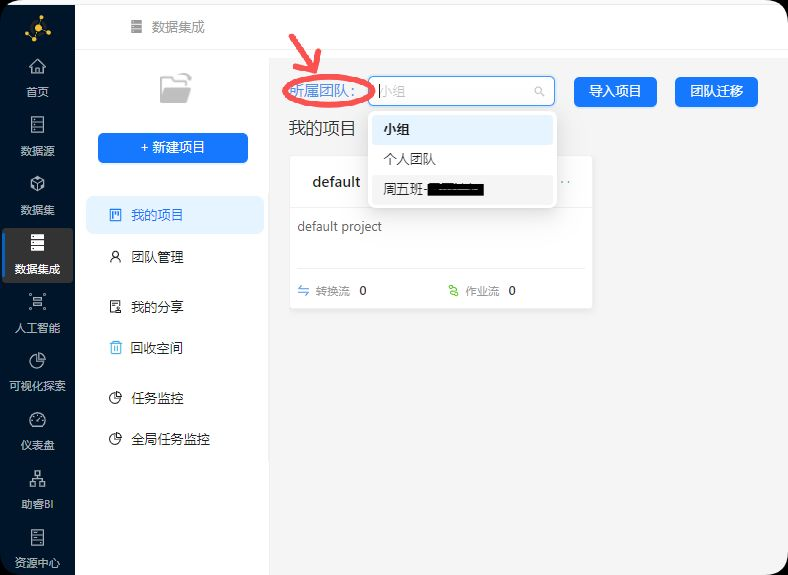

1.选择“所属团队”，可以是个人团队也可以是创建的团队

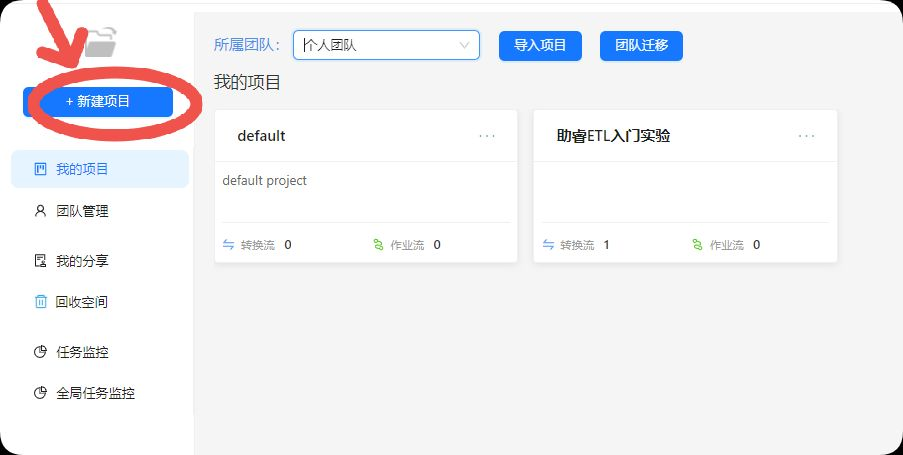

2.选好“所属团队”后，点击新建项目

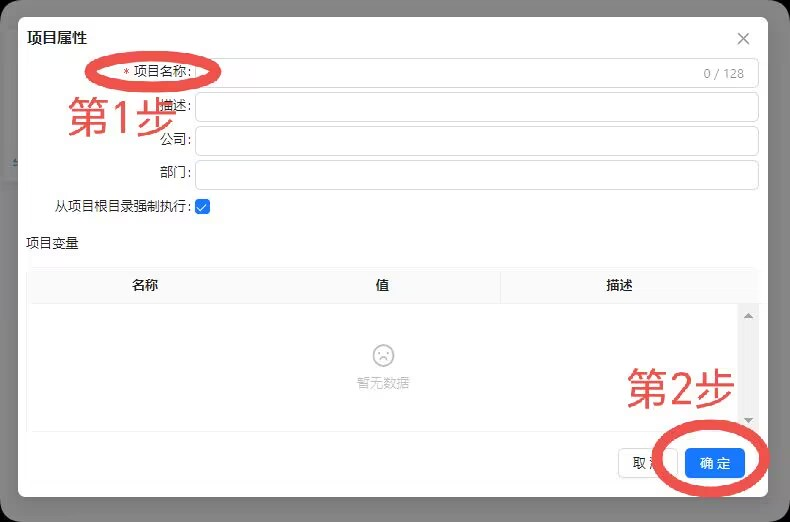

3.在弹出窗口中输入“项目名称”后，点击右下角“确定”

2.6同步数据源

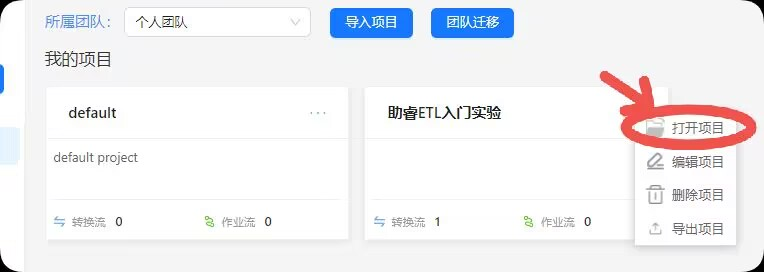

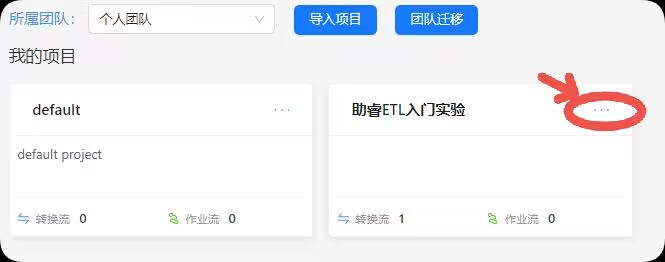

1.在界面中找到刚刚创建的项目，点击右上角“...”,在弹出窗口找到并点击“打开项目”

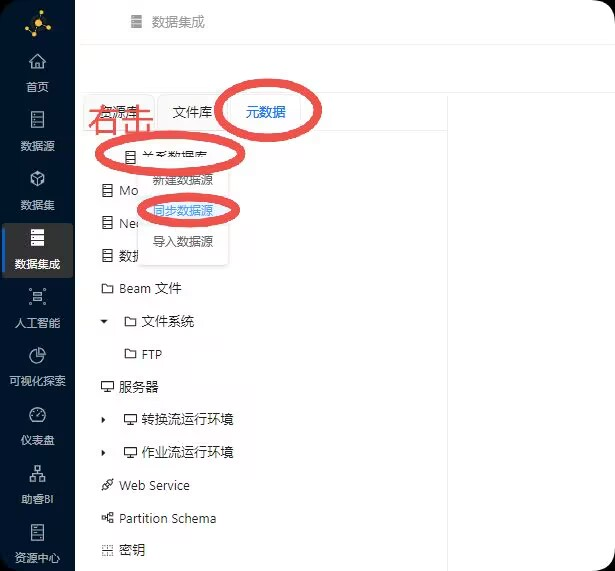

2.点击“元数据”，右键根“关系数据库”，点击“同步数据源”来获取本次实验数据

3.切换“文件库”菜单再切换到回元数据，可以看到成功同步的数据库“线上公共数据源(Readonly)”

2.7新建转换流

本次实验将搭建 “订单利润分流数据处理” 转换流，完成订单数据与产品信息的关联匹配，自动计算订单利润，并基于利润的正负情况，将数据分流为盈利订单与亏损订单，最终导出两份独立的 Excel 文件，用于后续的经营分析与数据复盘。

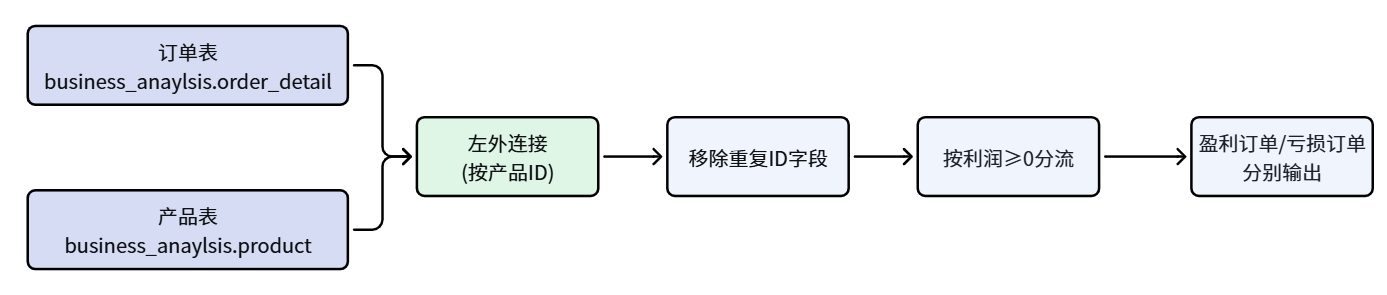

整体逻辑：订单明细表与产品信息表读取 → 按产品 ID 进行关联拼接 → 清理重复字段并保留关键信息 → 基于利润条件进行分支处理 → 分别输出盈利订单数据与亏损订单数据

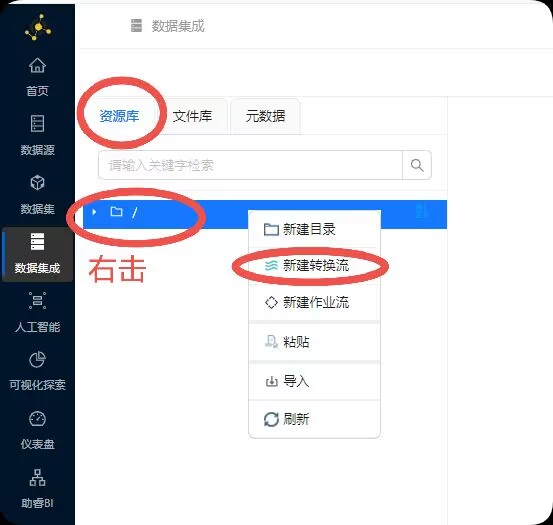

1.切换到“资源库”，右击“根目录”，弹出窗口中选择“新建转换流”

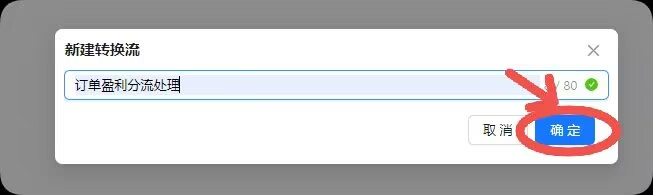

2.输入转换流名称，点击“确定”

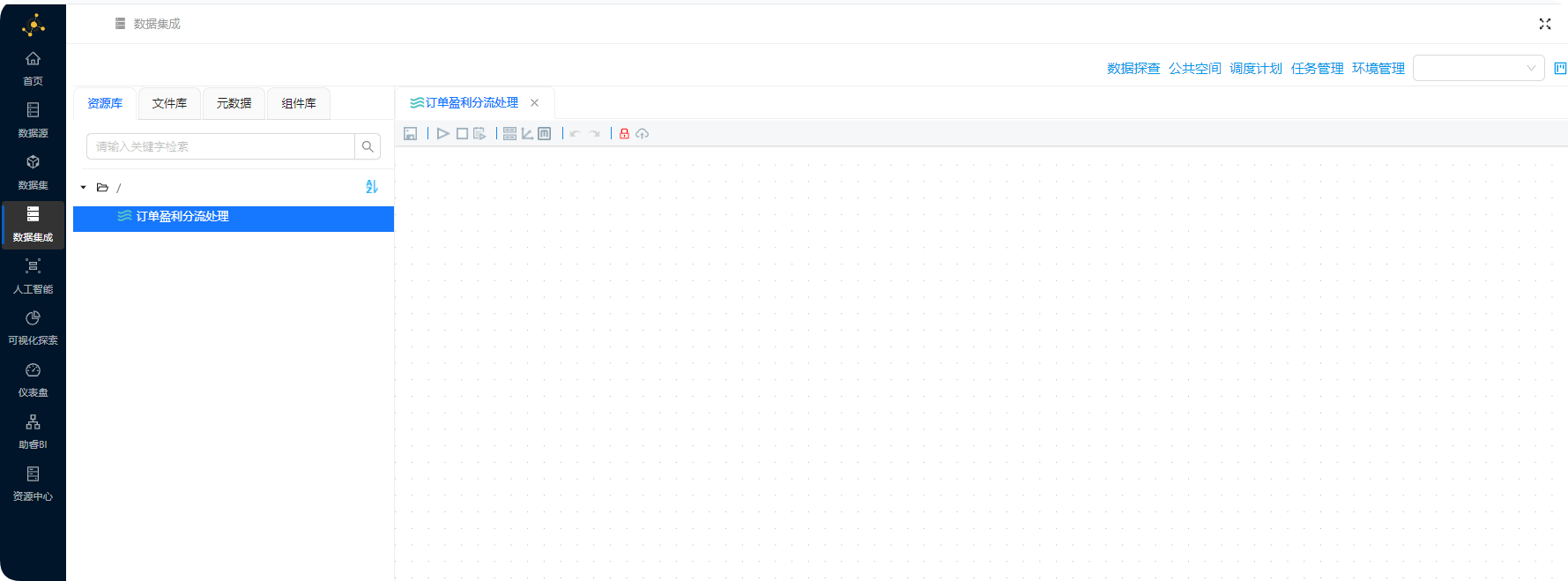

进入转换流设计界面

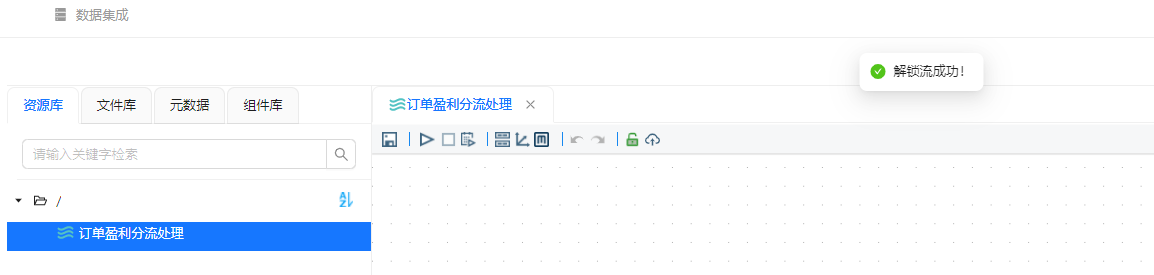

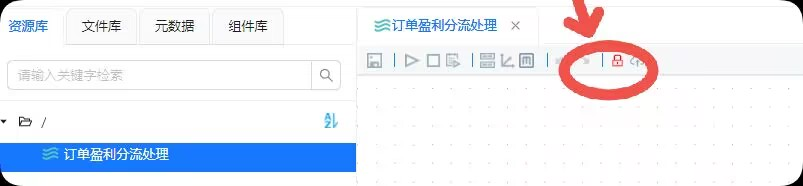

3.转换流设计页面每次打开都是锁定状态，需要解锁后才可编辑转换流，点击图标进行解锁

2.8添加组件

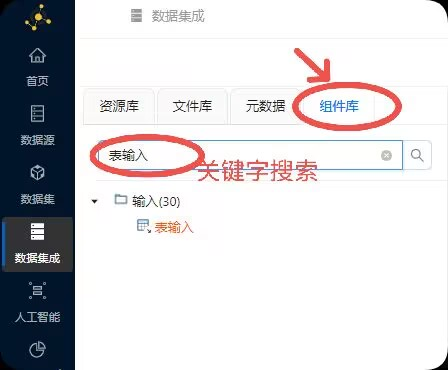

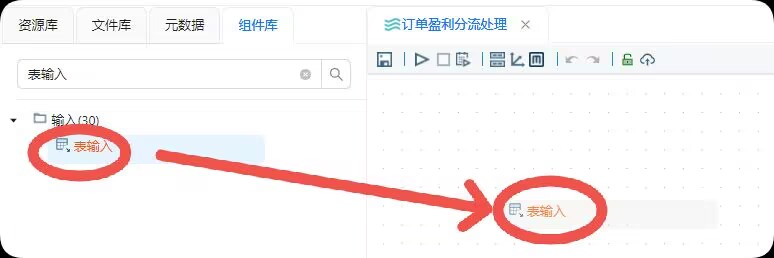

1.切换组件库，在关键字搜索框里面搜索你想要的组件，这里搜索表输入

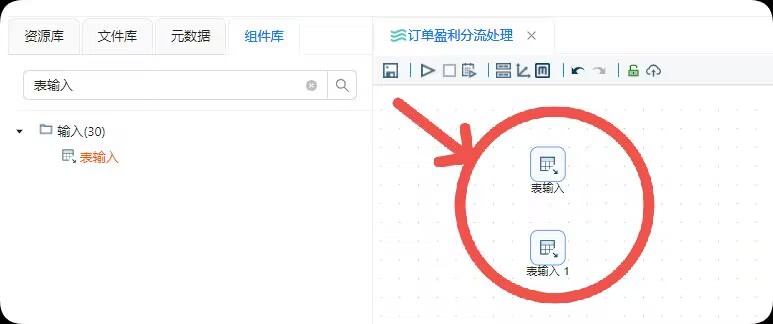

2.鼠标将组件“表输入”拖拽至画布中

表输入作用：读取原始数据。

同样的方法把另一个“表输入”拖至画布中

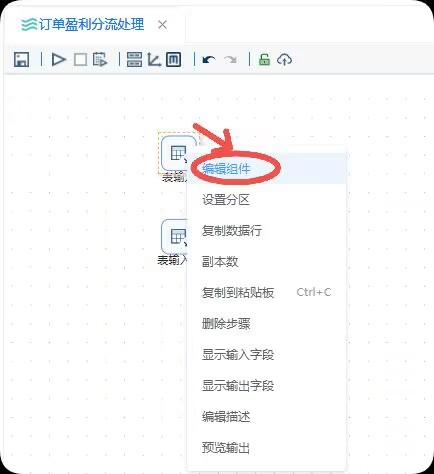

3.右击“表输入”组件，点击“编辑组件”

4.在弹出窗口中将“步骤名称”改为“订单_详细订单”后，点击右下角“确认”

另一个表输入同样操作，改为“订单_产品信息”

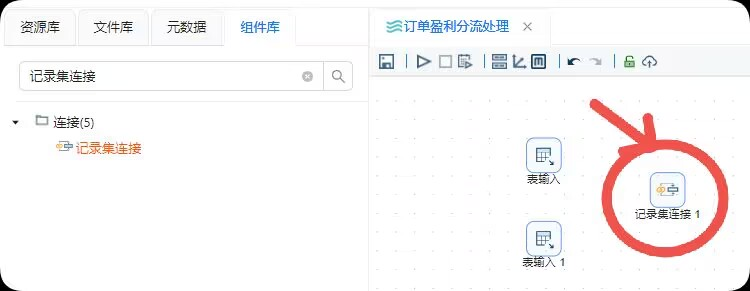

5.添加“记录集连接”组件

记录集连接的作用：按产品ID关联两表。

6.创建“表输入”和“记录集连接”

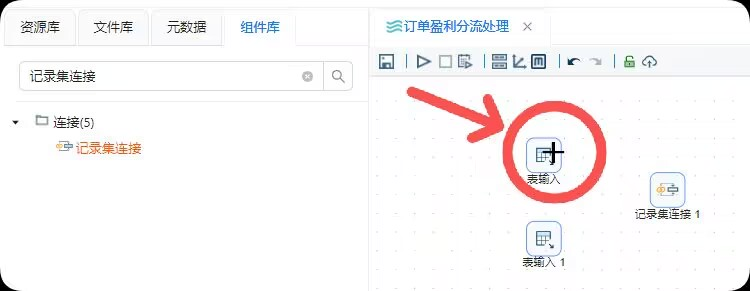

鼠标置于“表输入”上鼠标会变成一个黑色加号“+”，这时拖拽“+”会出现连接箭头，拖拽箭头靠近“记录连接集”时“记录连接集”四周出现黄色方框，这时点击“记录集连接”，即可连接“表输入”和“记录集连接”。

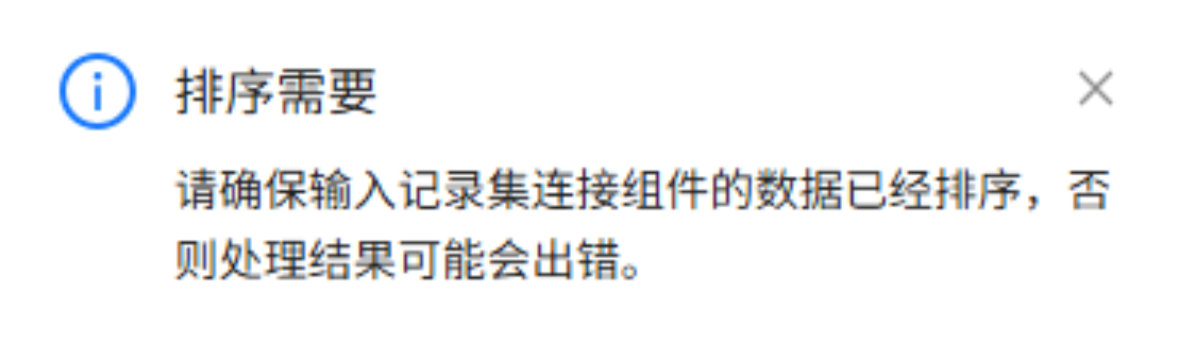

7.在建立连接线时，会出现“排序需要”的提示。这是由于记录集连接组件是按接收数据的顺序进行记录关联的，如果接收的数据是无序的，可能会造成记录连接结果出错。

8.以相同的方法添加1个“字段选择”，1个“过滤记录”和2个“excel输出”组件

字段选择的作用：移除重复的ID字段。

过滤记录的作用：根据利润正负分流。

excel输出的作用：分别输出盈利亏损订单。

右键“字段选择”组件，点击“编辑组件”

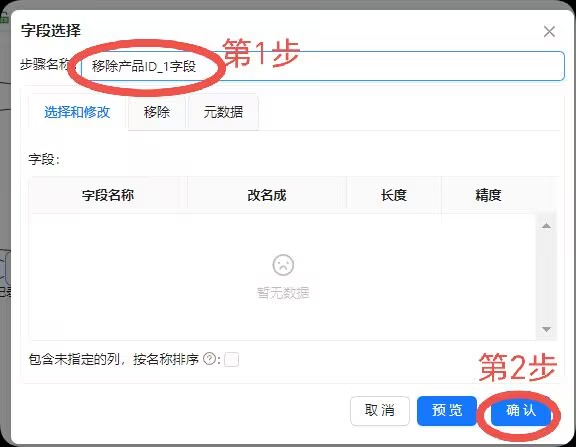

将字段选择的“步骤名称”修改为“移除产品ID_1字段”后点击右下角“确认”

同样的方法将2个“excel输出”分别命名为“盈利订单”和“亏损订单”

9.按照下图的方式进行连线

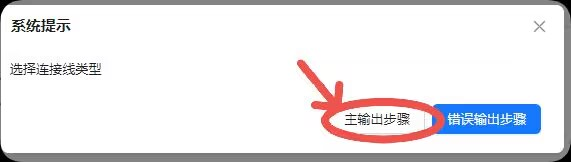

连接“移除产品ID_1字段”和“过滤记录”时，在弹出窗口中点击“主输出步骤”。

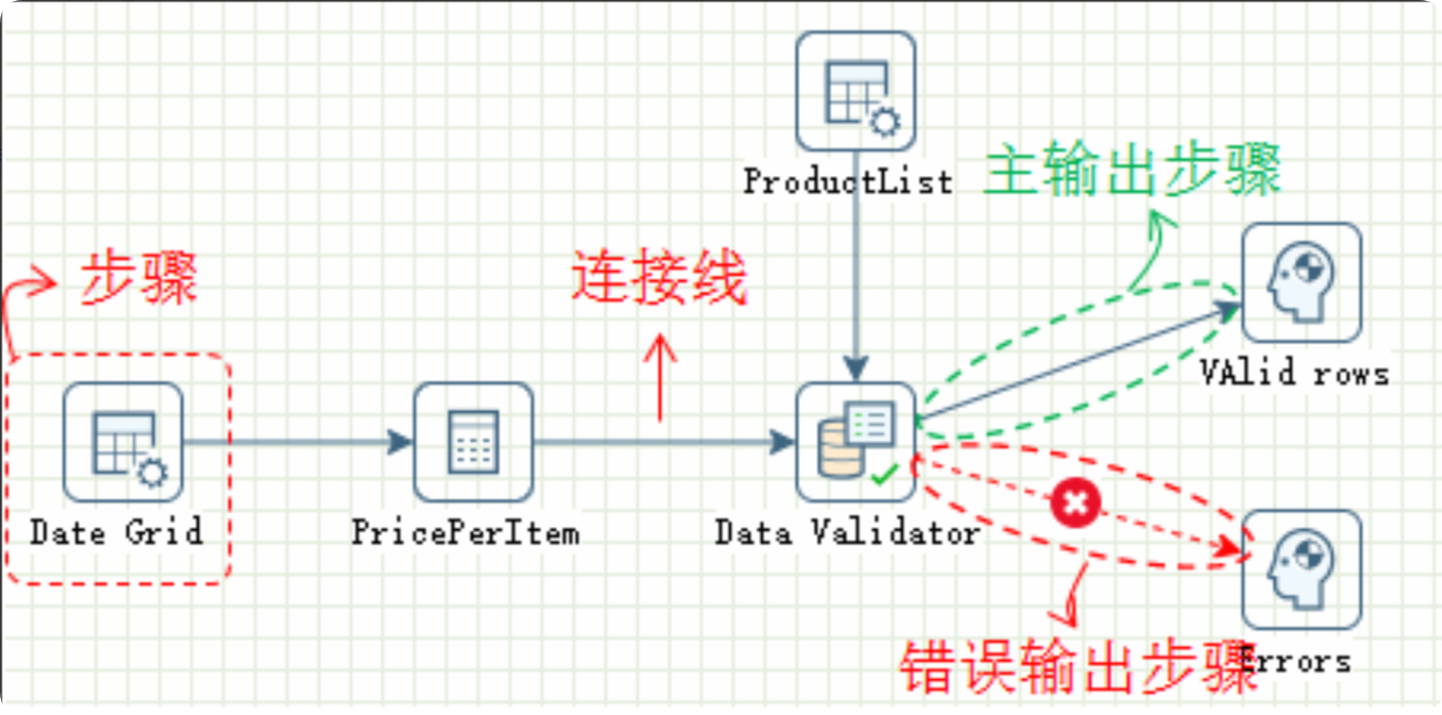

原因：由于在进行字段选择操作时，可能有记录不满足要求，导致记录被标记为错误。主输出步骤表示满足要求的记录通过该连接线传输数据。

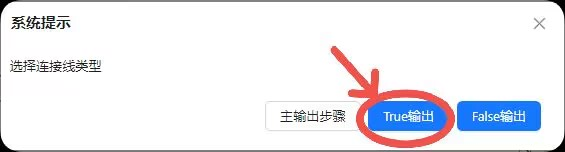

在连接“过滤记录”和“盈利订单”时的弹出窗口中选择“True输出”，连接“亏损订单”时，选择“False输出”。

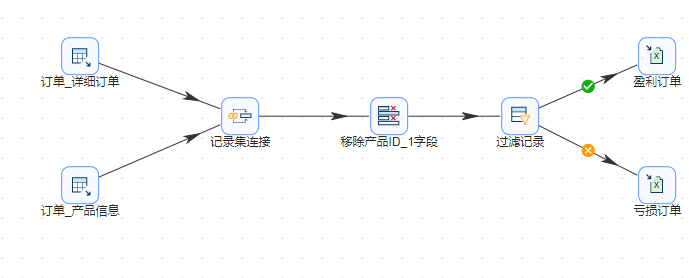

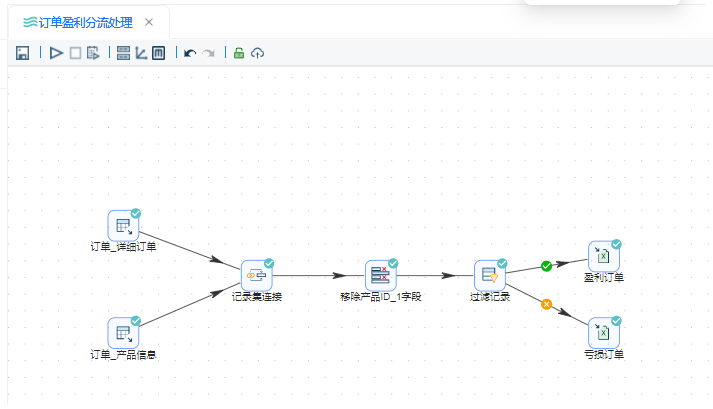

连接结束后的效果如下图所示：

2.9配置组件信息

2.9.1“输入表”配置

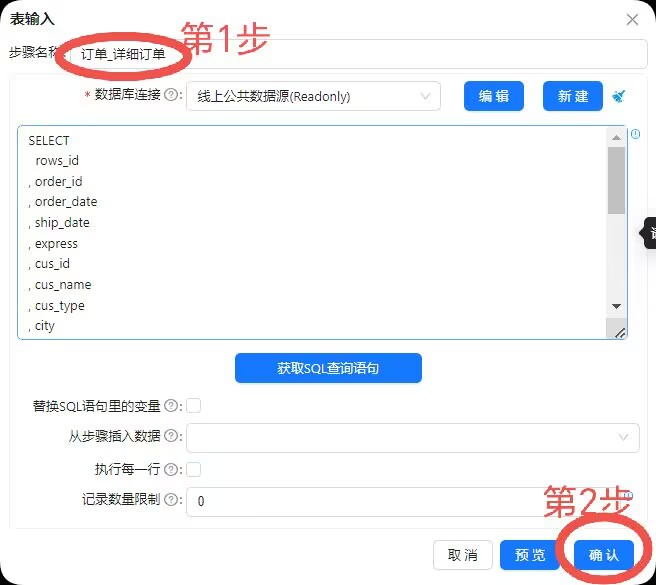

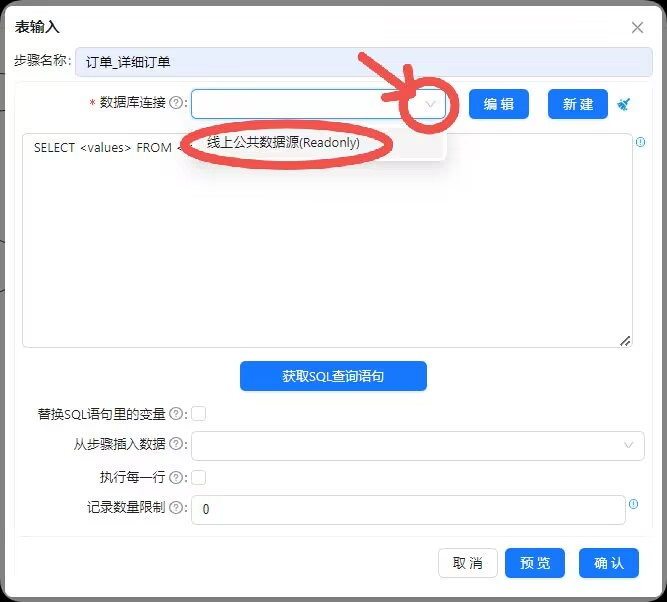

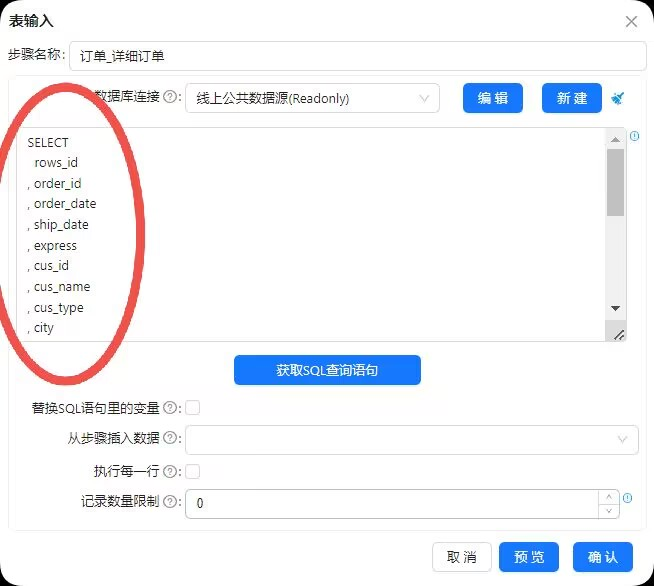

1.双击“订单_详细订单”表输入组件，在“数据库连接”的下拉框中点击“线上公共数据源(Readonly)”

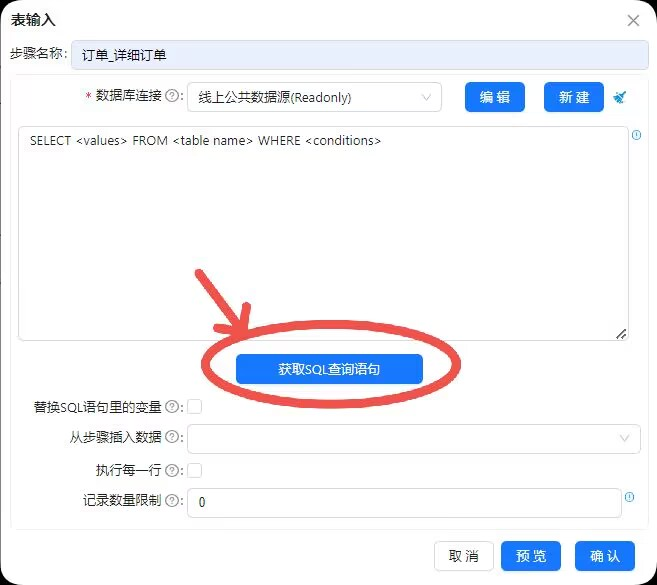

2.点击获取SQL查询语言

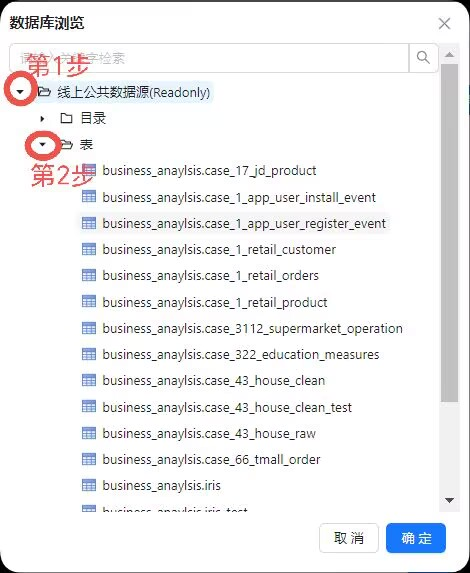

在弹出的窗口中先点击“线上公共数据源(Redonly)”前的下拉标志，在点击“表”前的下拉标志

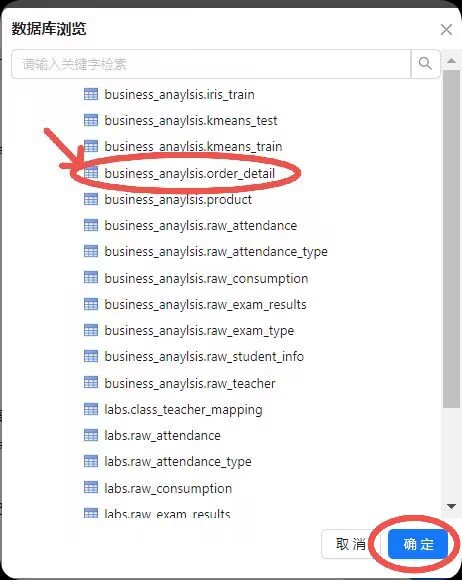

在表中找到business_analysis.order_detail,并点击它，点击选中后点击右下角“确定”

在弹出的“系统提示”中，选择“确认”

成功后将如下图所示：

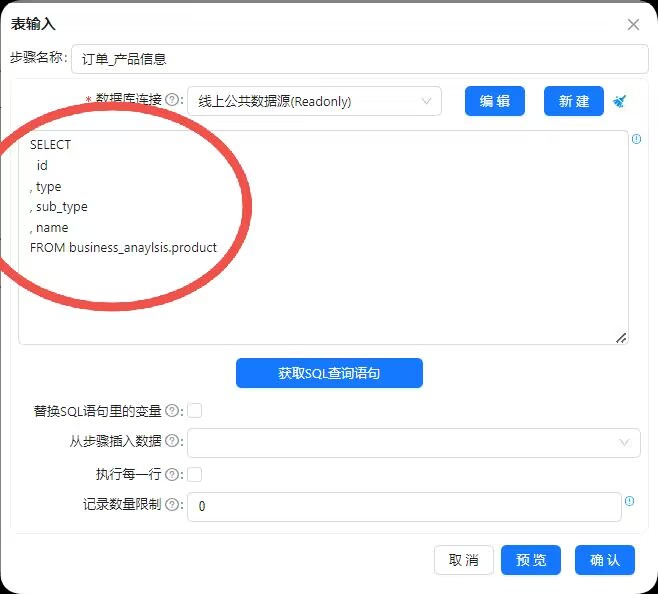

另一个“订单_产品信息”也参考如上操作选择“business_analysis.product”,成功后将如下图所示：

2.9.2“记录集连接”配置

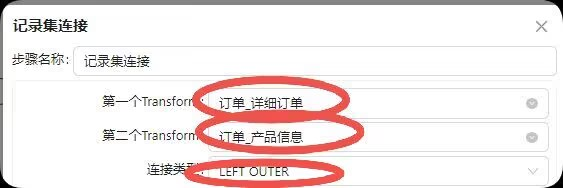

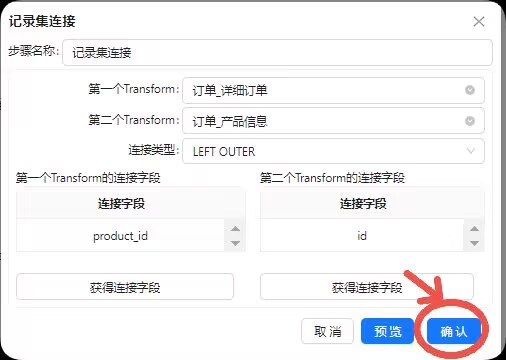

1.第一个Transform连接选择“订单_详细订单”，第二个Transform连接选择“订单_产品信息”，连接类型选择“LEFT_OUTER”

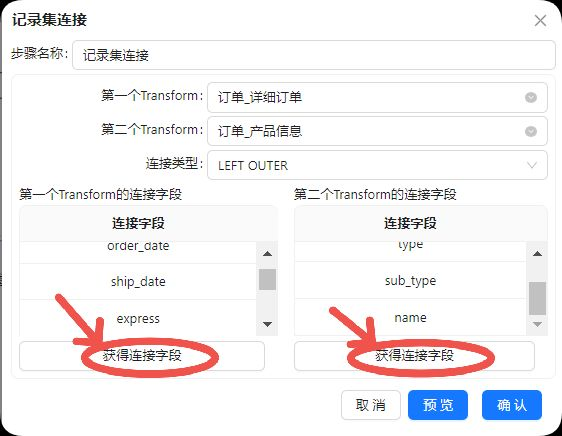

2.点击第一个Transform的“获得选择字段”，结果如下图所示

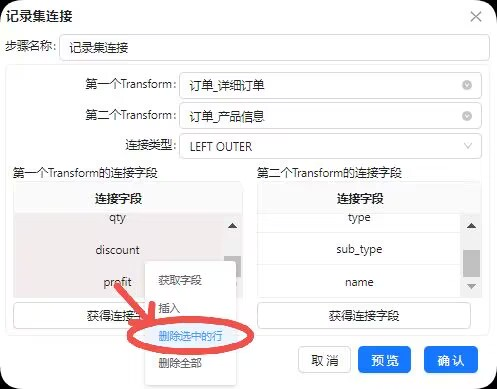

3.ctrl+鼠标左键选中第一个Tranform字段中除product_id以外的所有项，右键选择“删除选中的所有行”，同样的操作第二个Transform字段中删除除id以外的所有行

删完效果如下，点击“确认”

2.9.3“字段选择”配置

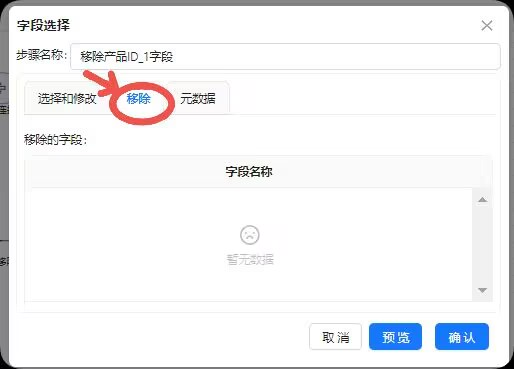

1.双击“字段选择”组件，点击“移除”选项

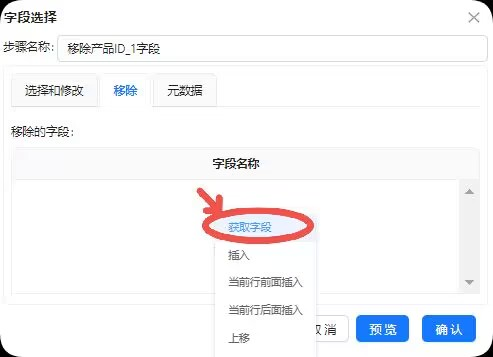

2.在“字段名称”的空白处右键，点击“获取字段”

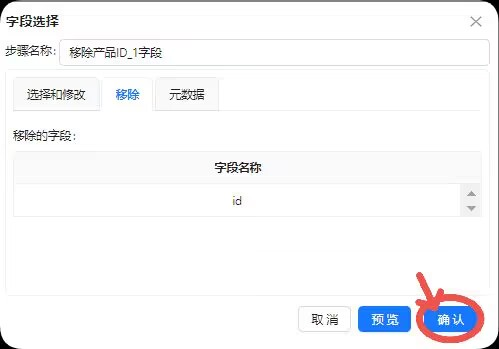

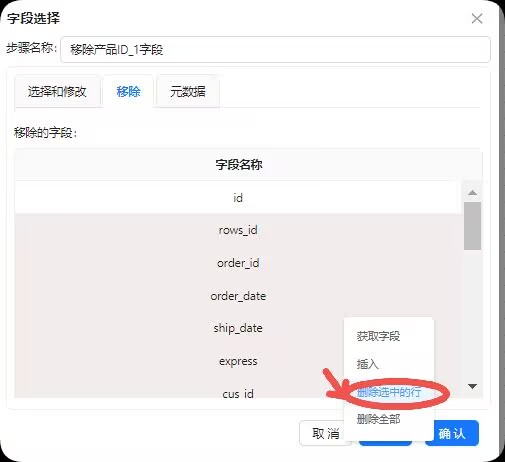

3.ctrl+鼠标左键选中除“id”以外的所有项，右键点击“删除选中的行”

4.效果如下图，最后点击“确认”

2.9.4“过滤记录”配置

根据业务需求需要将盈利订单和亏损订单分开存储，两个订单可以使用字段利润来区分。

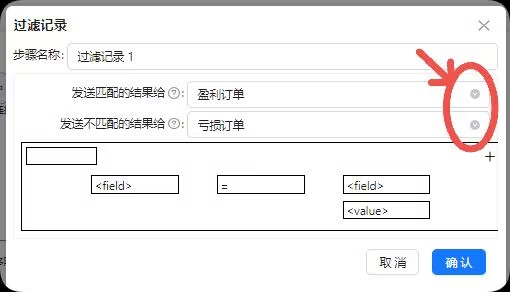

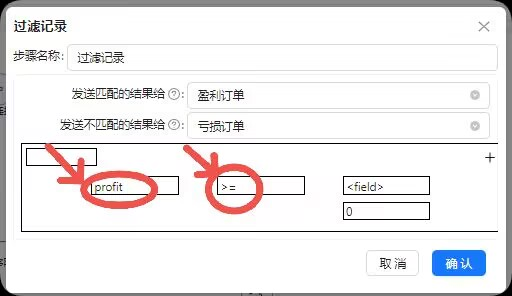

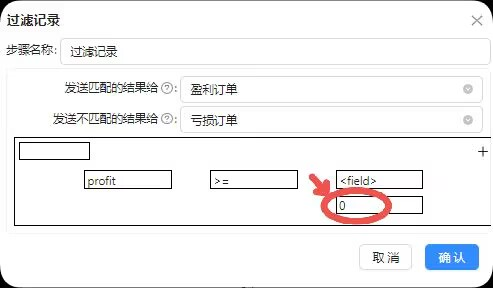

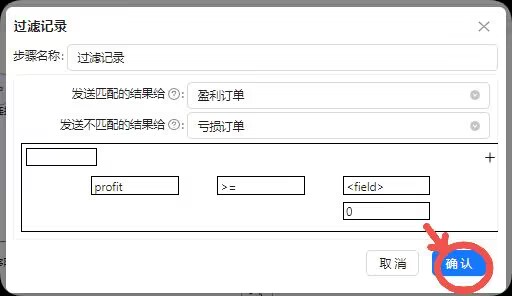

1.双击“过滤记录”组件，在弹窗中的下拉列表中分别选择“盈利订单”和“亏损订单”

2.“field”选择“profile”,“=”选择“>=”

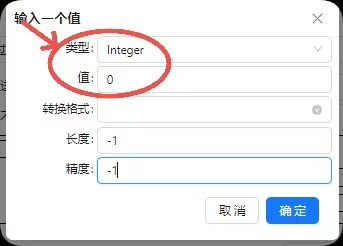

3.双击“0”

类型选择Integer,值选择0

4.配置好后，选择右下角“确认”

2.9.5“excel输出”配置

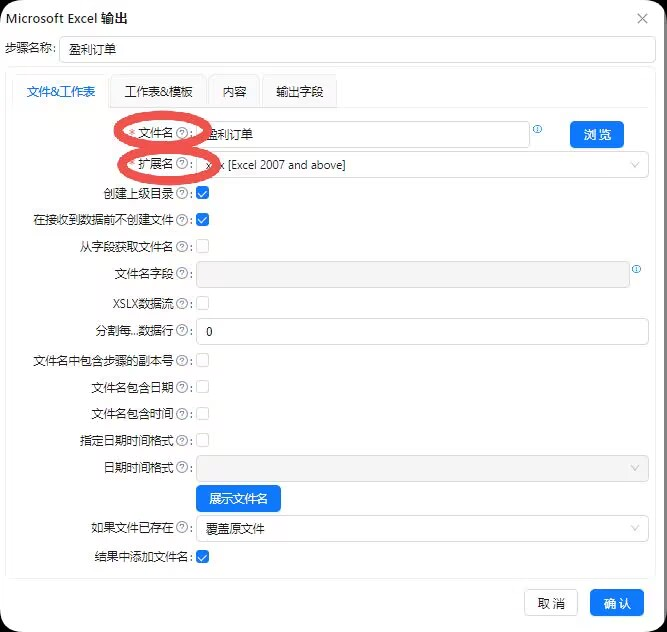

1.双击“盈利订单”excel表输出组件，在配置弹窗中，文件名修改为“盈利订单”，选择文件拓展名“xlsx [Excel 2007 and above]”

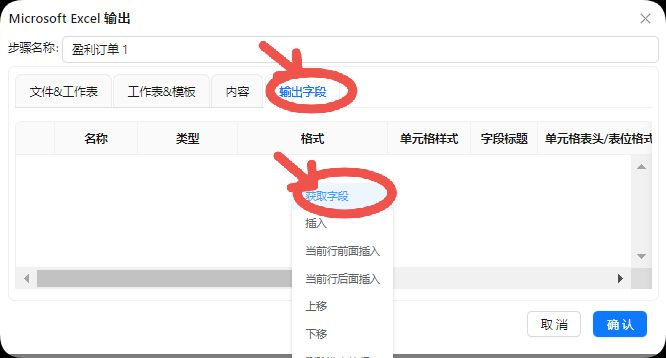

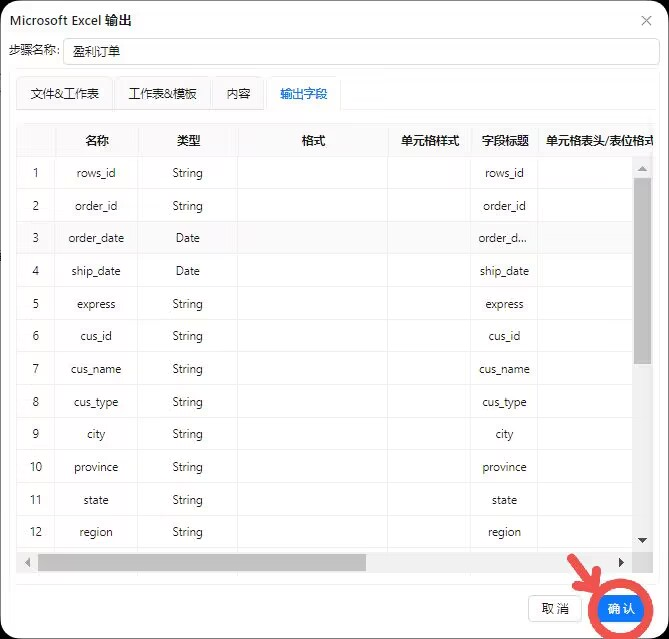

2.切换至“输出字段”窗口，右键窗口空白处点击“获取字段”

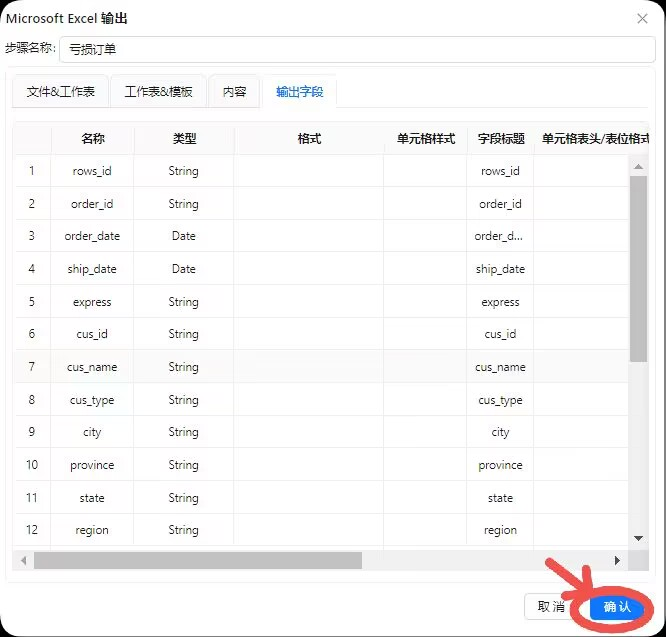

3.字段获取后，点击“确认”

4.“亏损订单”组件也是同样的设置

2.10执行转换

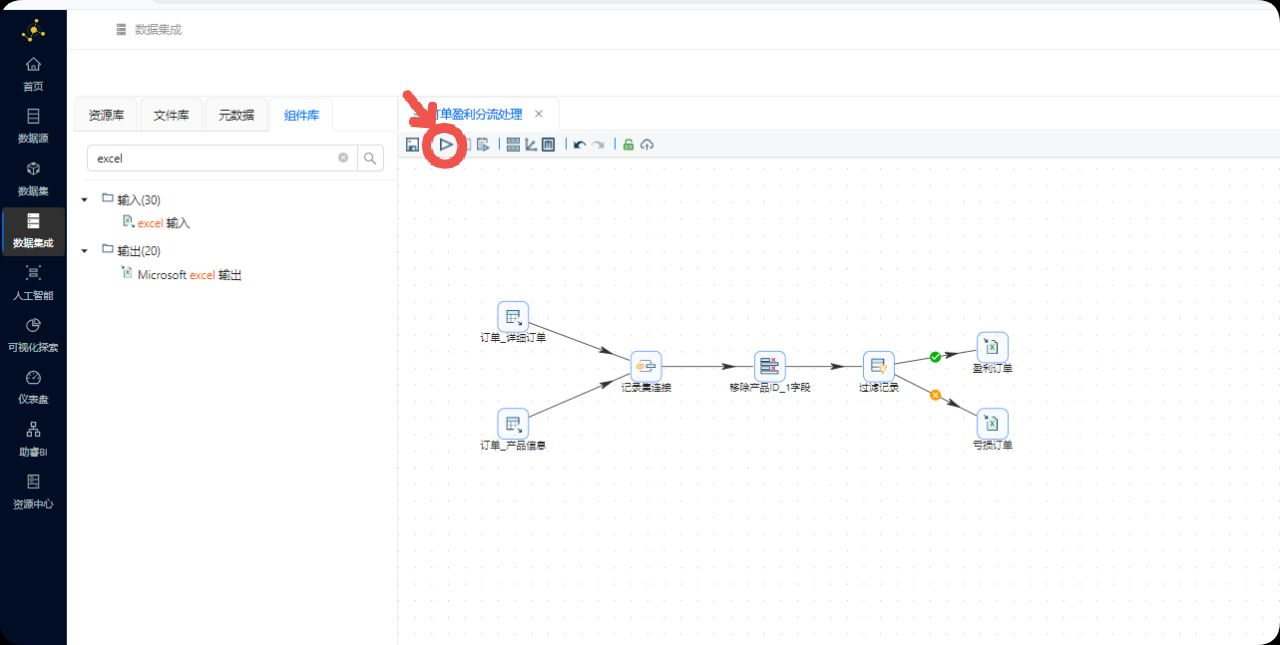

1.点击启动按钮

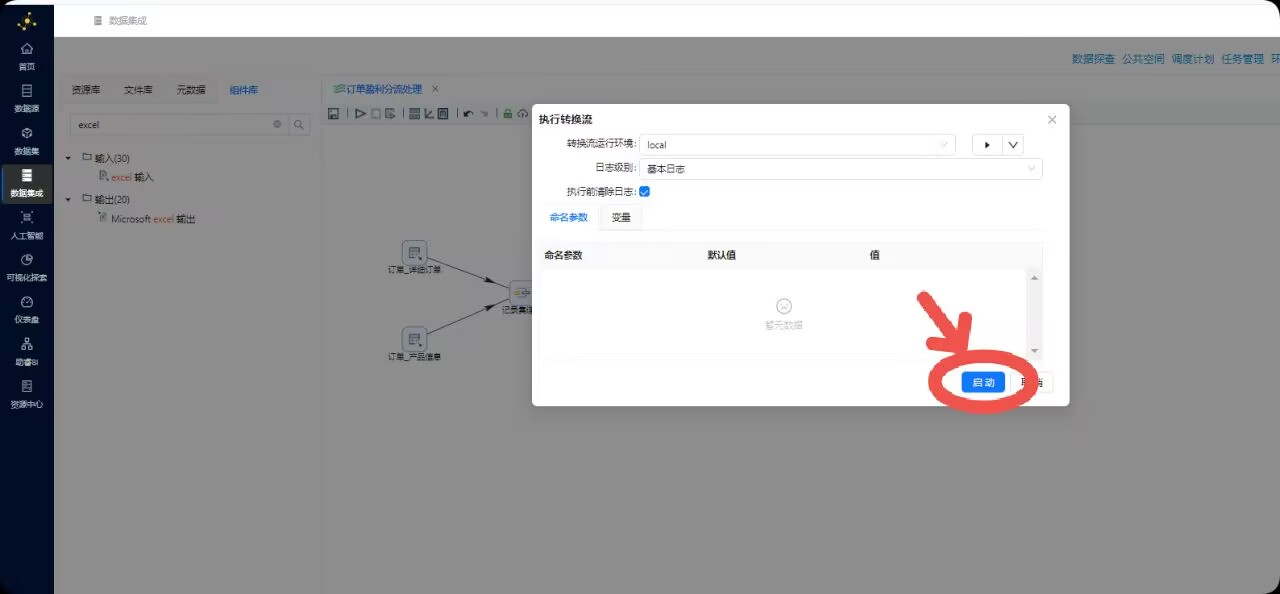

在执行转换流窗口中，点击右下角“启动”

执行成功后如下图所示：

2.11查看执行日志

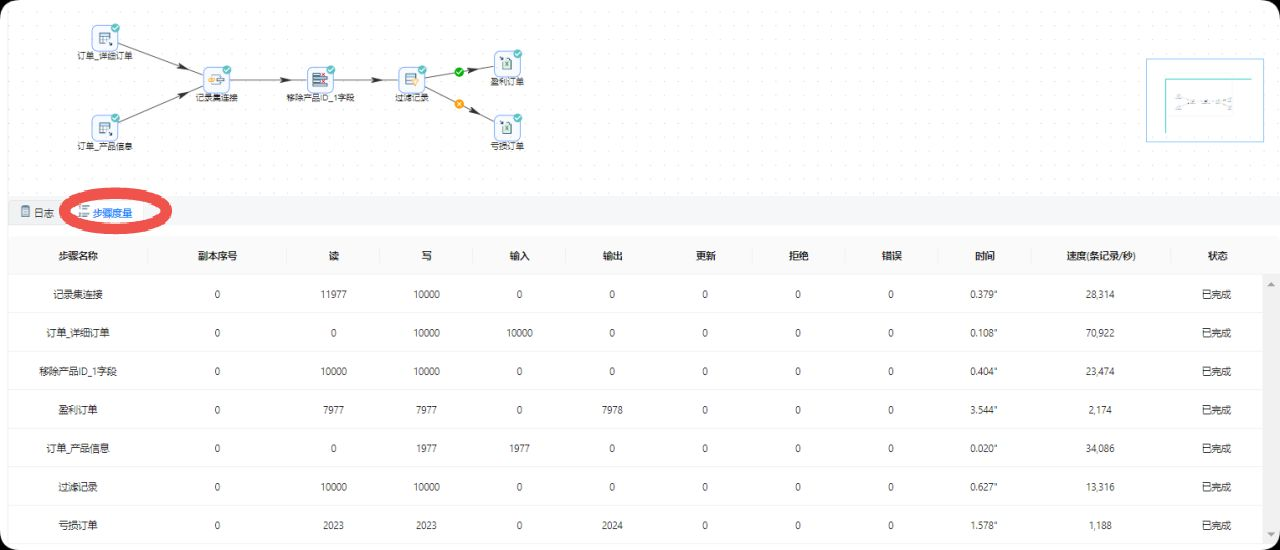

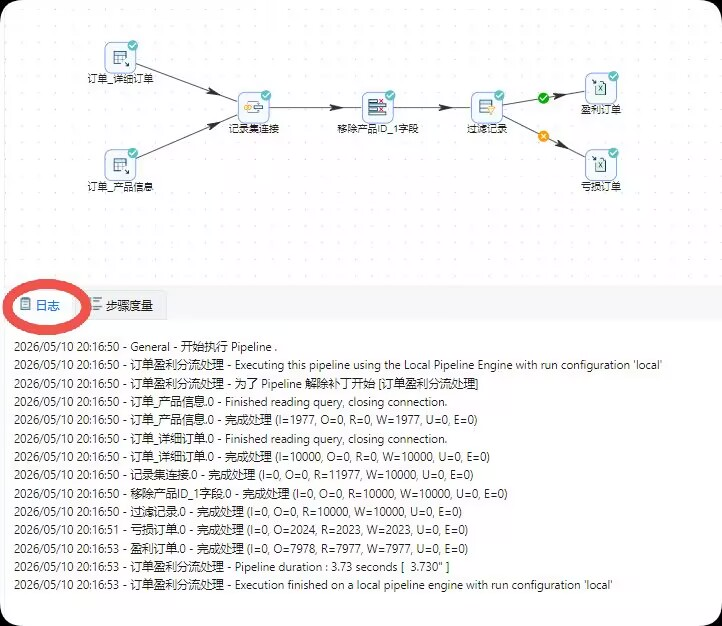

任务执行过程中，会将相关操作记录到日志中，任务执行完毕后，可查看执行结果及日志，如下所示：

2.12查看实验结果

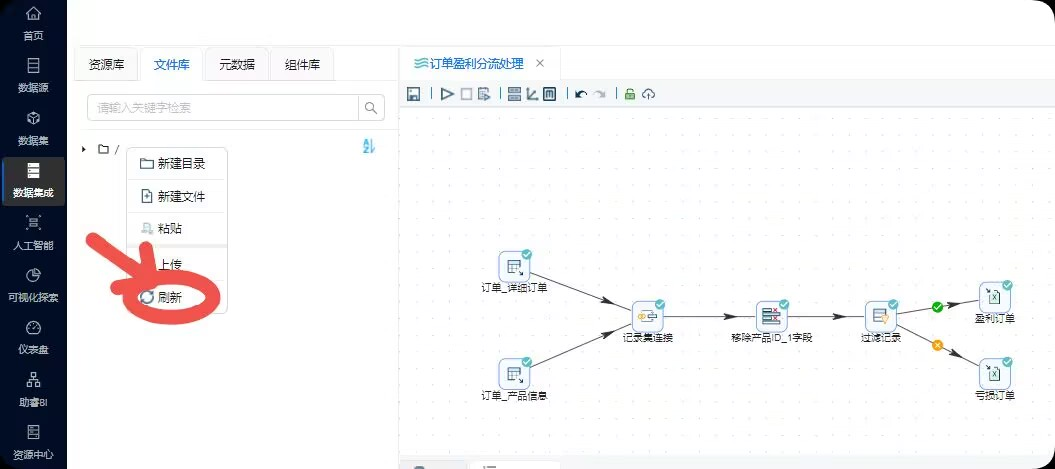

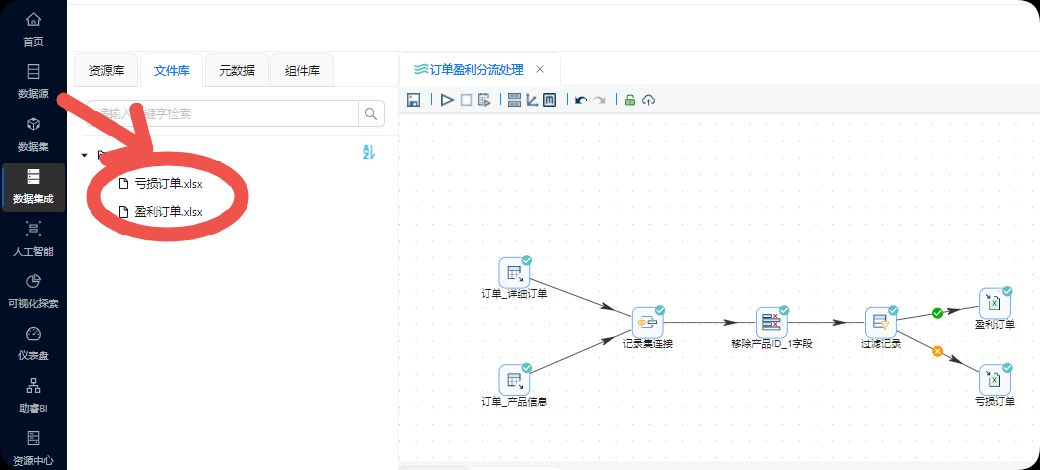

1.切换至文件库，在根目录位置右键刷新，即可查看本次转换流程生成的“盈利订单”与“亏损订单”两份输出文件

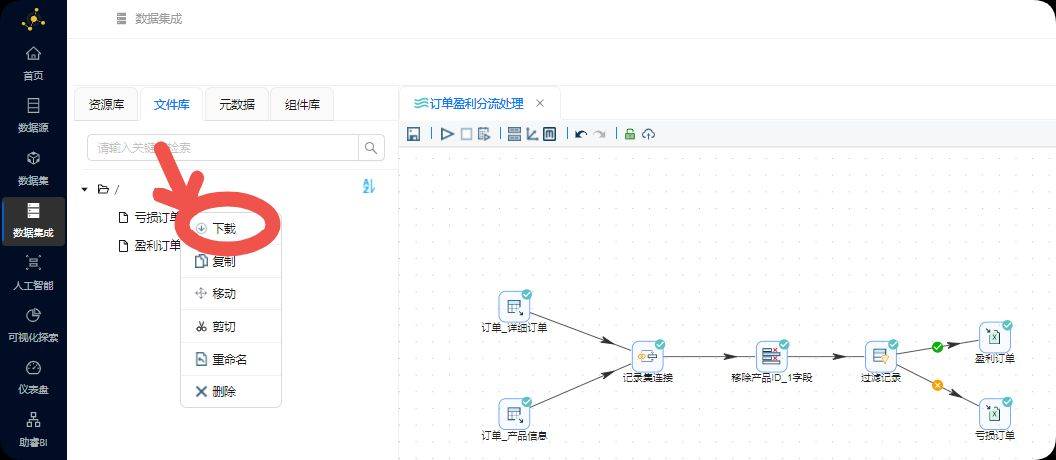

2.右键文件便可下载并查看详细数据。

三、实验结果

输出文件	内容	说明
盈利订单.xlsx	profit ≥ 0 的订单	可进一步分析高利润产品
亏损订单.xlsx	profit < 0 的订单	可用于亏损原因追踪

四、核心组件的说明

组件	作用	本实验配置要点
表输入	读取数据库表	配置数据源和 SQL，自动获取字段
记录集连接	多表关联	选择连接类型和连接字段
字段选择	字段筛选与重命名	移除重复的 id 字段
过滤记录	按条件分流	设置 profit ≥ 0
Excel 输出	导出结果	配置文件名和输出字段

五、问题与解决

在实验过程中遇到了三个问题：

问题 1：表输入组件读取不到数据解决方法：配置表输入组件时，无法从数据库中读取订单表和产品表的数据。排查后发现，是数据库连接配置中的 IP 地址和端口号填写错误，导致平台无法连接 MySQL 数据库。修改为正确的数据库连接信息，并测试连接成功后，数据读取恢复正常。

问题 2：记录集连接后数据量异常变少解决方法：将订单表与产品表进行左外连接后，发现订单数据量大幅减少。检查发现连接字段 “产品 ID” 存在拼写错误，与数据库表中的字段名不一致，导致匹配失败。修正字段名称后，连接逻辑恢复正常，数据完整关联成功。

问题 3：字段选择组件无法批量选择字段解决方法：在配置 “字段选择” 组件时，无法同时选中多个需要保留的字段，导致每次只能单独勾选一个字段，效率很低。一开始不知道批量选择的操作方法，后询问同学得知，需要按住Ctrl键，再用鼠标逐个点击需要保留的字段，即可实现多选。掌握该操作后，快速完成了重复字段的移除和关键字段的筛选，配置效率大幅提升。

六、实验总结

总的来说，这次基于助睿平台的初体验让我对 ETL 数据处理有了直观的认知。我不仅独立跑通了从 “创建项目 → 数据源同步 → 转换流搭建 → 组件精调 → 任务执行及结果查看” 的全数据加工流程，还有以下几点深刻体会：

1.核心技能的掌握：熟练运用了 “表输入”“记录集连接”“字段选择”“过滤记录” 以及 “Excel 输出” 这几个关键组件的参数配置方法。尤其是通过本次案例，我真正懂得了如何在企业级业务场景中（例如按利润正负分流）落地多表关联和条件判断的操作，也掌握了批量选择字段、修正输出连接类型等实用技巧。

2.工具视角的转变：以往我认为处理海量或复杂数据必须依赖敲击大段的 SQL 代码或是编写复杂的脚本，但这次 “零代码” 的拖拽玩法确实打破了我的固有印象。可视化平台将抽象的数据处理逻辑具象化，让我更关注业务需求本身，而非语法细节。

3.效率上的显著提升：这种可视化设计界面最大的优势就是 “透明直观”。数据从哪里输入、中间经历了哪些清洗和转换、最终输出到哪里，整条数据链路在画布上一目了然。这对于像我这样的初学者而言，不仅极大地降低了数据处理的学习门槛，还能帮助我在遇到报错时快速定位问题节点，非常适合用来快速响应常见的数据加工需求。
