一、实验背景

1.1 实验目的

实验旨在初步熟悉助睿零代码数据集成平台(ETL平台)的核心功能及操作方法，主要包括下列内容：

• 掌握新建转换、添加组件、执行转换等基本操作流程

• 熟悉表输入、记录集连接、字段选择、过滤记录、Excel输出等常用组件的配置方法

• 理解多表关联、数据过滤与分流处理的ETL设计思路

1.2 实验环境

• 零代码在线实验平台

• 数据库MySQL

• 数据准备：订单表business_analysis.order_detail 和 产品表business_anaylsis.product

1.3 数据加工流程

1. 将订单表和产品表按照产品ID进行左外连接

2. 移除重复ID字段

3. 按利润是否≥0进行分流

4. 分为盈利订单和亏损订单并进行输出

二、实验步骤

2.1 创建实验项目

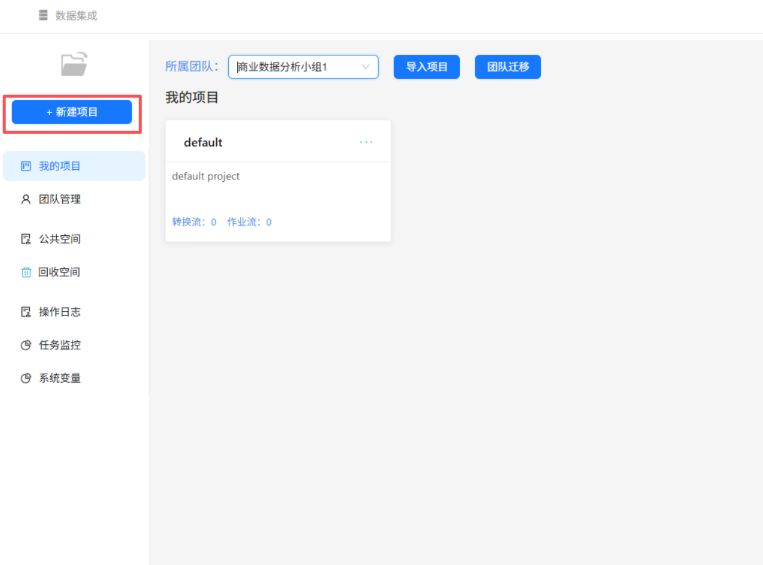

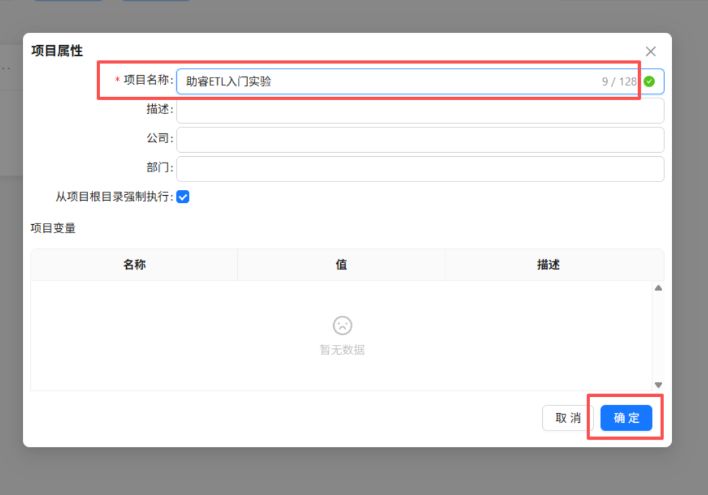

登录进入实验平台并完成团队创建后，可以开始项目的创建。可以使用系统自带的默认项目，但为了方便管理实验，更推荐自行创建一个课程专属项目，并将创建的项目归属到自己创建的团队中。

2.2 同步数据源

项目成功后可以打开。在项目目录页面可以看到左侧三个菜单：资源库、文件、元数据。

本次实验用到的是资源库和文件库。

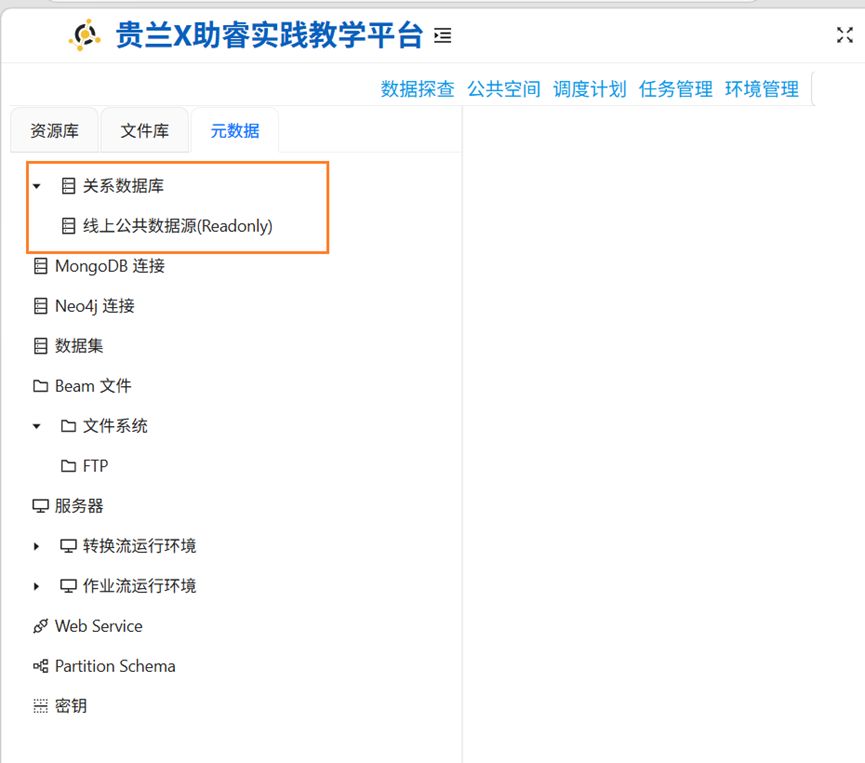

首先需要获取本次实验的数据集，点击元数据，右键关系数据库后同步数据源，后切换到文件库菜单，再切回到元数据，即可看到成功同步的数据库，即线上公共数据库。，

2.3 新建转换流

本次实验将创建订单利润分流处理转换流，整体逻辑已在1.3中给出，涉及到的组件如下：

• 表输入（订单/产品）

• 记录集连接

• 字段选择

• 过滤记录

• Excel输出

具体操作如下：

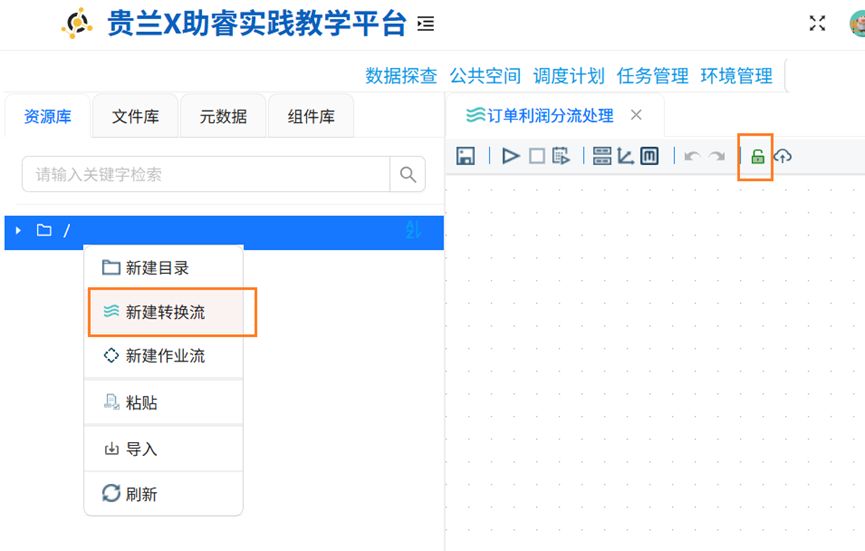

首先，切换到资源库菜单栏，右键根目录新建名为”订单利润分流处理“的转换流，可以进入到转换流的设计页面，转换流页面每次打开都是锁定状态，需要点击锁的图标进行解锁才可以进行编辑。

2.4 添加组件

（1）添加表输入组件

我们需要用到两张表的数据进行合并计算，因此需要读取两张表，即添加两个表输入组件。

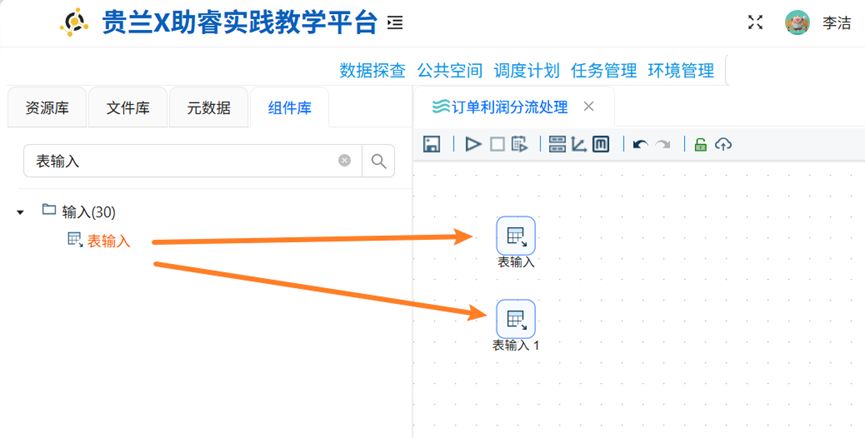

点击组件库，在搜索框中输入表输入，将查询到的表组件拖拽至画布中，共拖拽两个表输入组件。

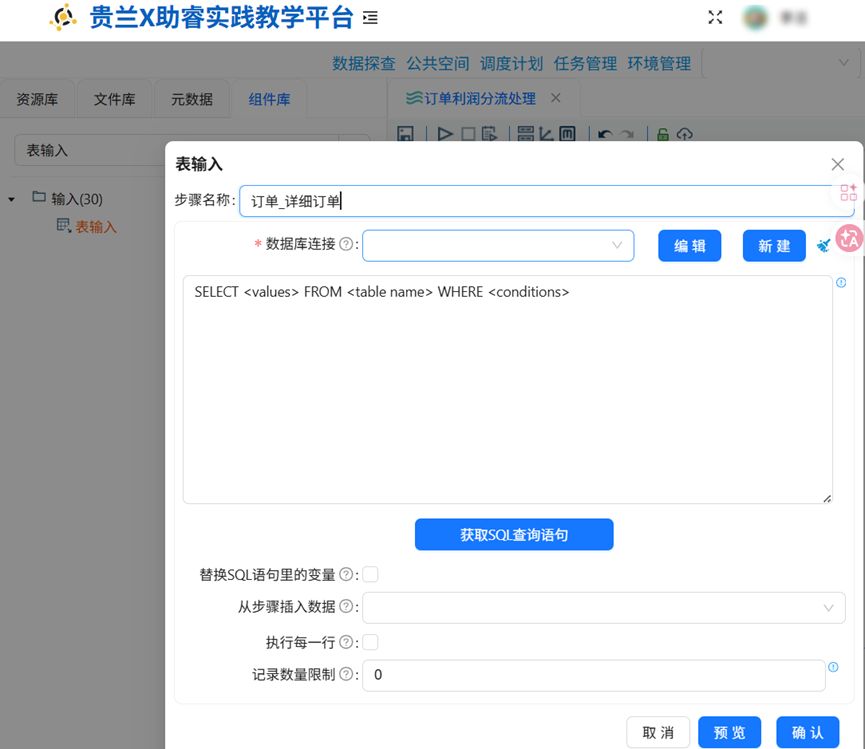

接下来，右键其中的一个表输入组件，将其步骤名称更改为”订单_详细订单”。

类似地，另一组表输入的步骤名称更名为“订单_产品信息”。

（2）添加记录集连接组件

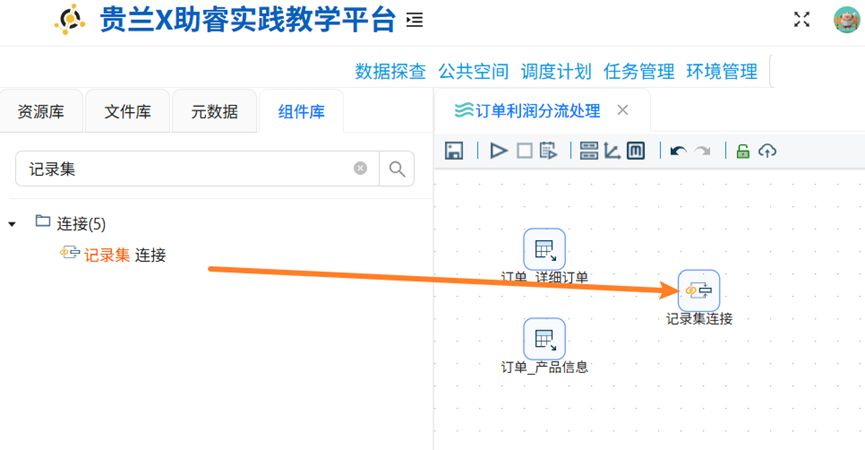

在读取两张表的数据后，我们需要通过记录集连接组件将表输入组件的数据进行关联。在输入框中输入“记录集连接”，并将该组件拖拽至画布中。

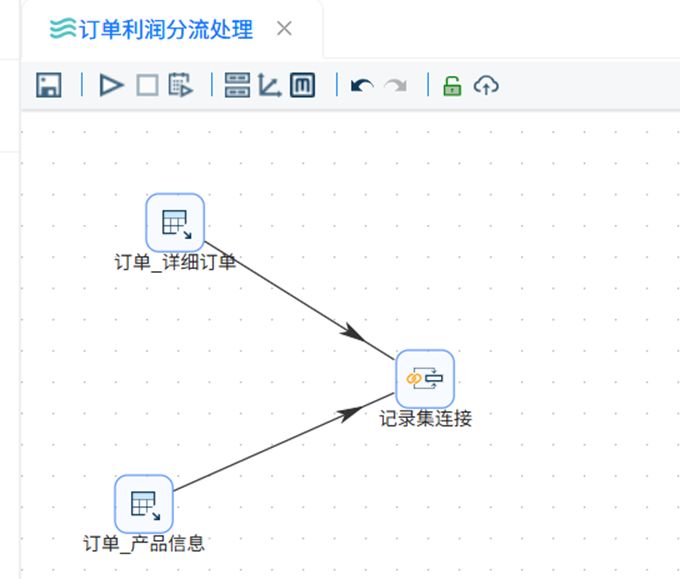

最后需要创建两个表输入到该组件的连线。

（3）添加字段选择组件

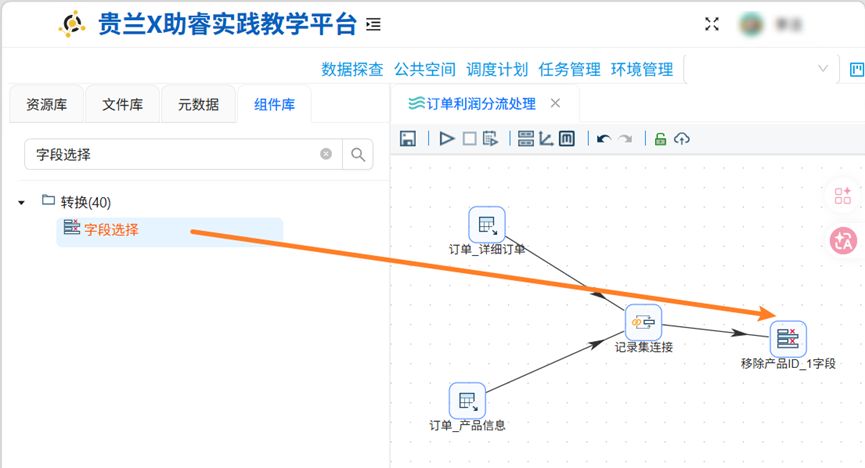

两张表连接后，会出现重复的字段产品ID，我们需要搜索字段选择组件，将其拖拽至画布中，并将该字段选择组件名更改为“移除产品ID_1字段”，并创建记录集连接到该组件的连线。

（4）添加过滤记录组件

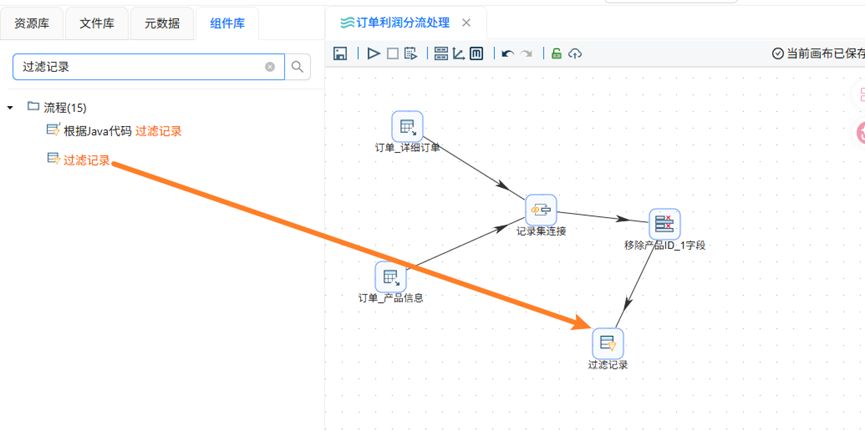

实验需要对订单的利润进行分流，以此来分出盈利订单和亏损订单。因此我们需要过滤记录组件，在搜索框中搜索，并将其拖拽至画布中，并创建字段选择字段到过滤记录组件的连接线。

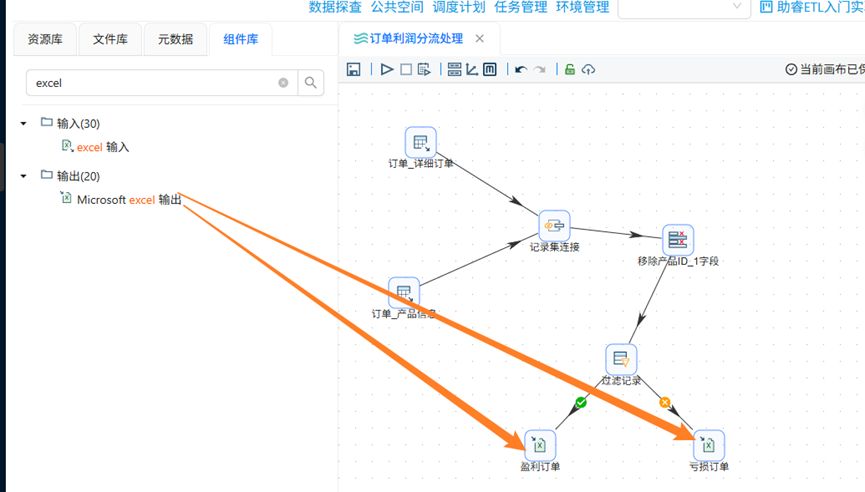

（5）添加excel输出组件

记录经过我们的过滤后会分流成两个excel表输出，因此我们需要添加两个excel输出组件。搜索框中输入“excel输出”并将该组件拖拽两个至画布中，其中一个更名为“盈利订单”，另一个更名为”亏损订单“。最后需要创建过滤记录到输出组件的连线，其中连接线的类型True表示满足过滤条件的记录输出，False则为不满足过滤条件的输出。

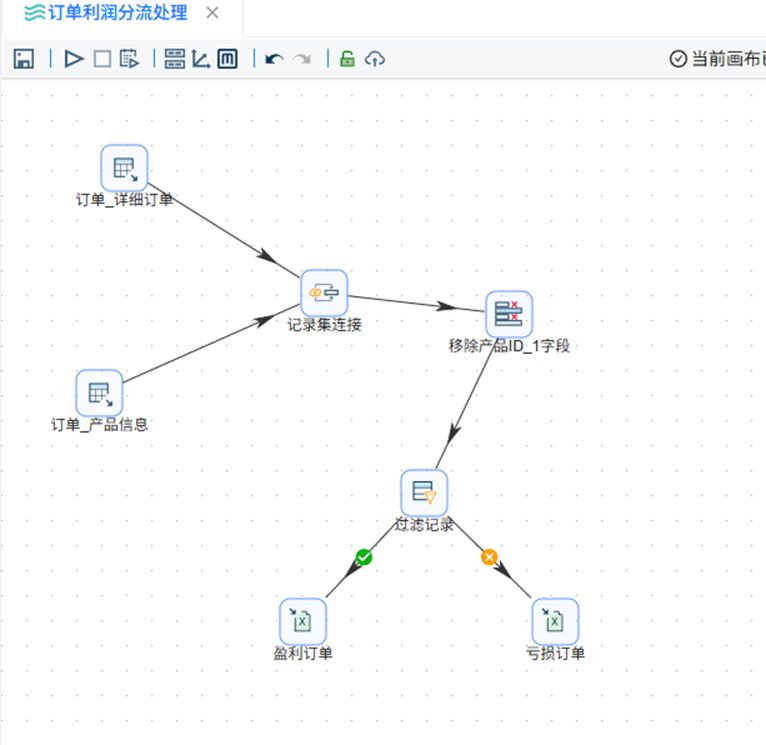

至此，完整的转换流构建完毕，整体流程如下图所示。

2.5 配置组件信息

2.5.1 表输入组件配置

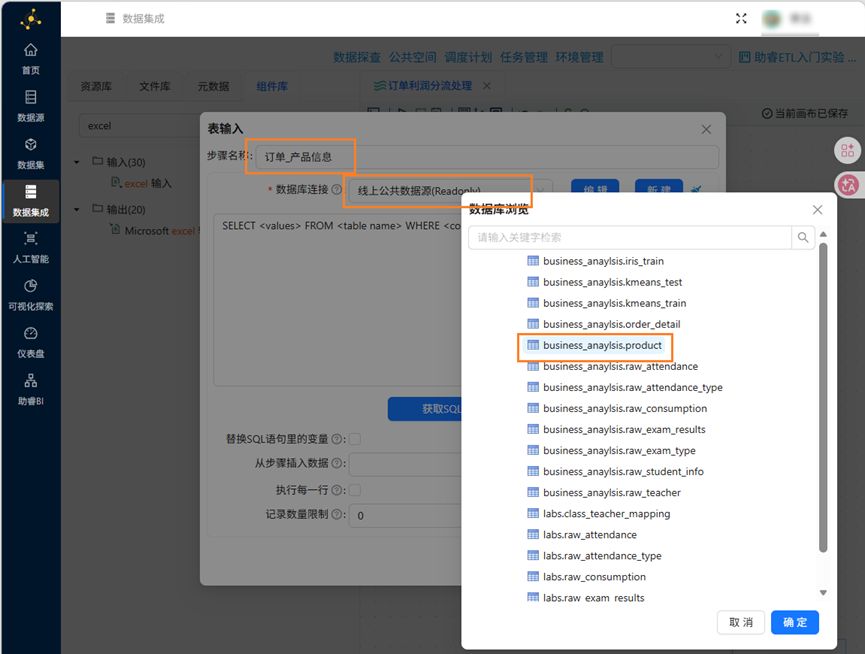

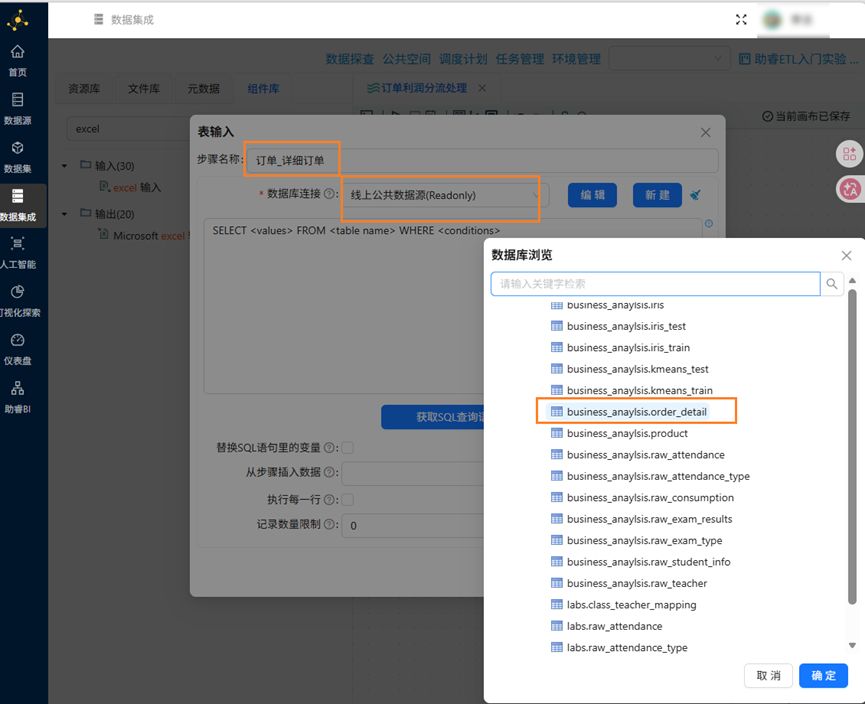

双击“订单_详细订单”表输入组件，我们选择线上公共数据源作为数据库连接，并点击获取SQL查询语句后自动生成语句。接下来点开线上公共数据源-表的目录，选择“business_anaylsis.order_detail”，最后点击确认即可。

另一张输入表“订单_产品信息”的配置也类似，只是我们获取的表应为"business_analysis.product"。

2.5.2 记录集连接组件配置

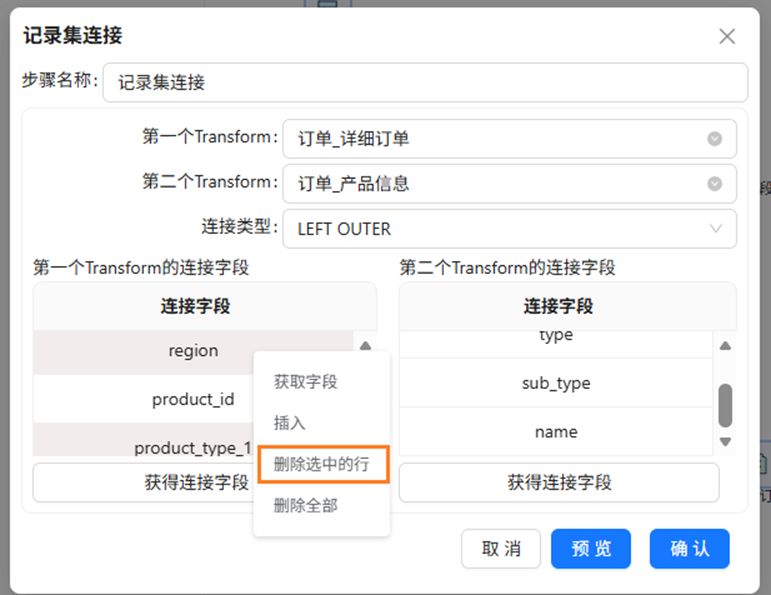

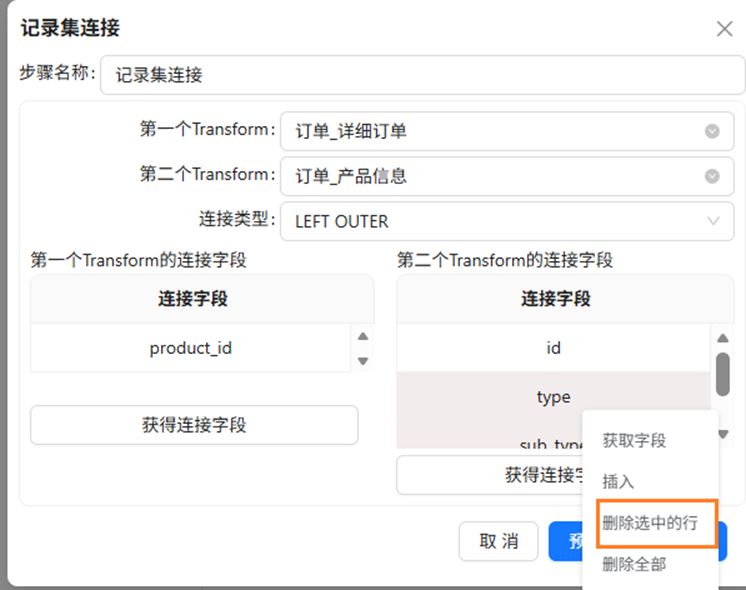

双击该组件，选择第一个Transform为“订单_详细订单”，第二个Transform为“订单_产品信息”，选择左连接，分别获得连接字段后，在第一个Transform的连接字段内，除了product_id，其余均删除。

类似地，第二个Transform在获取连接字段后，删除除了id以外的所有字段。

2.5.3 字段选择配置

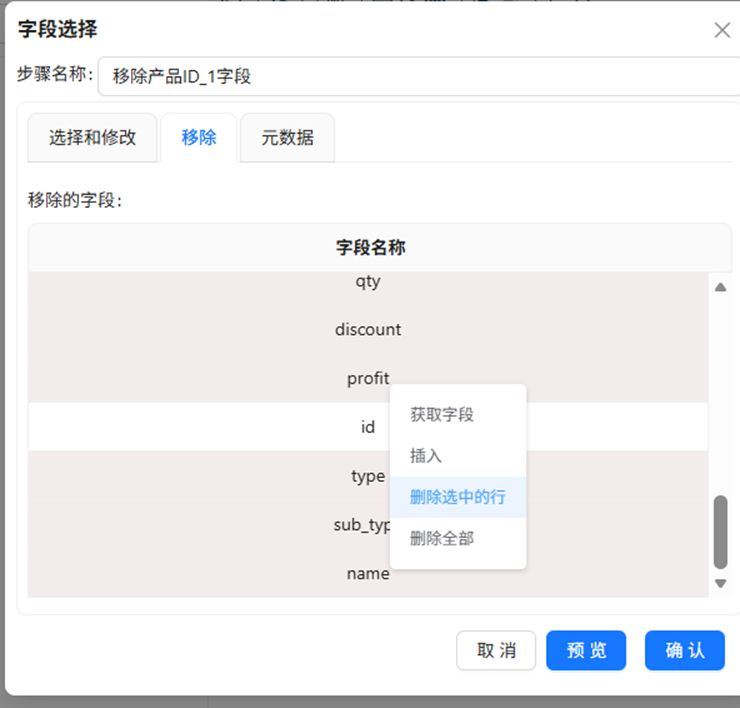

经连接后可以发现，product_id和id字段的内容是相同的，因此我们需要使用该组件移除其中的一个字段。双击该组件，选择移除，并在获取完所有字段后，删除除了ID以外所有的字段。

2.5.4 过滤记录组件配置

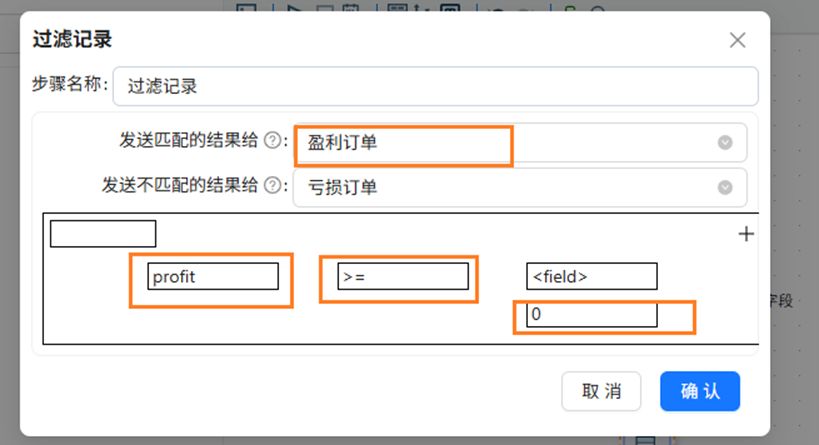

由于我们需要将订单分为盈利订单和亏损订单，因此可以使用字段利润来区分他们。双击过滤记录组件，选择发送匹配的记录给盈利订单，当profit利润字段>=0时，我们认为这个订单是盈利订单，具体配置如下图所示。配置完成后，点击确认即可。

2.5.5 Excel输出组件配置

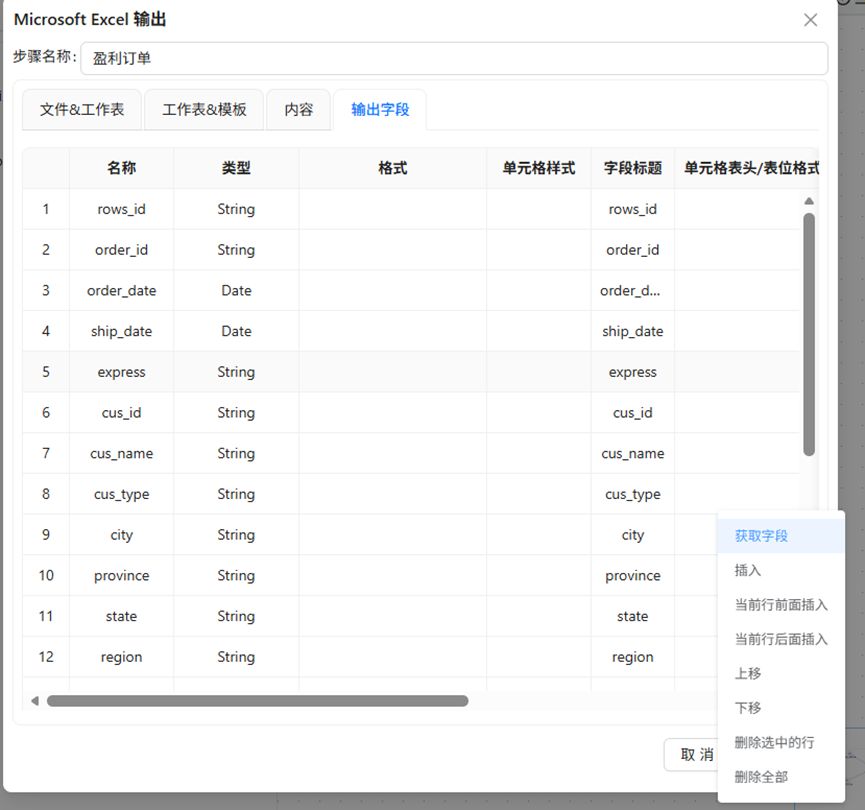

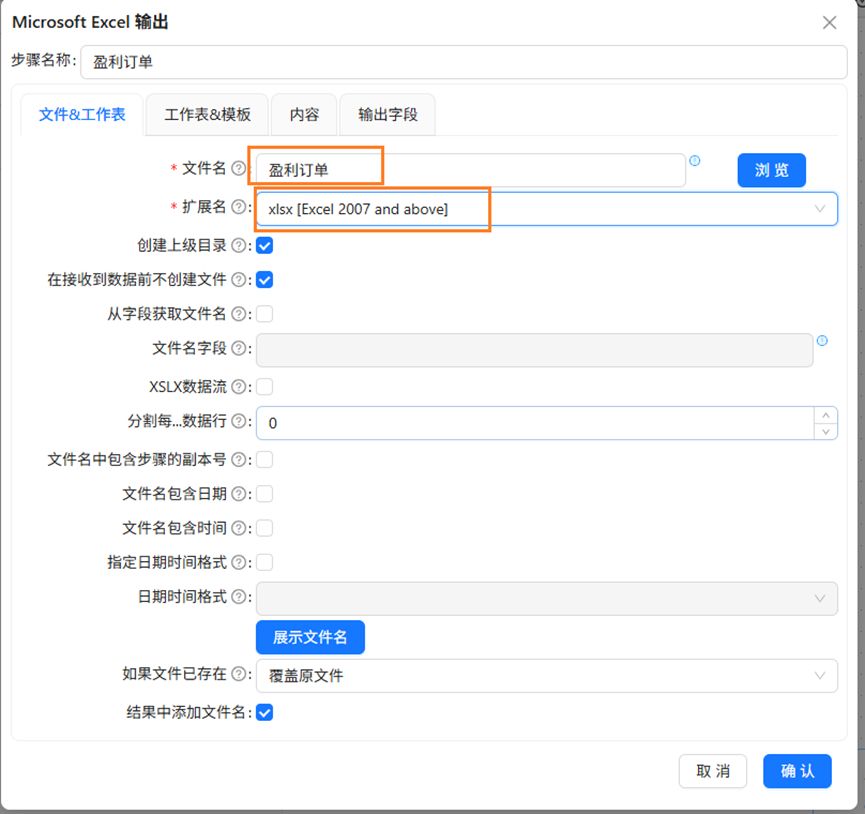

双击盈利订单表输出组件，我们更改文件名为“盈利订单“，扩展名为”xlsx excel 2007 and above“。

配置弹窗中点击输出字段，并右键获取字段，获取后点击确认。

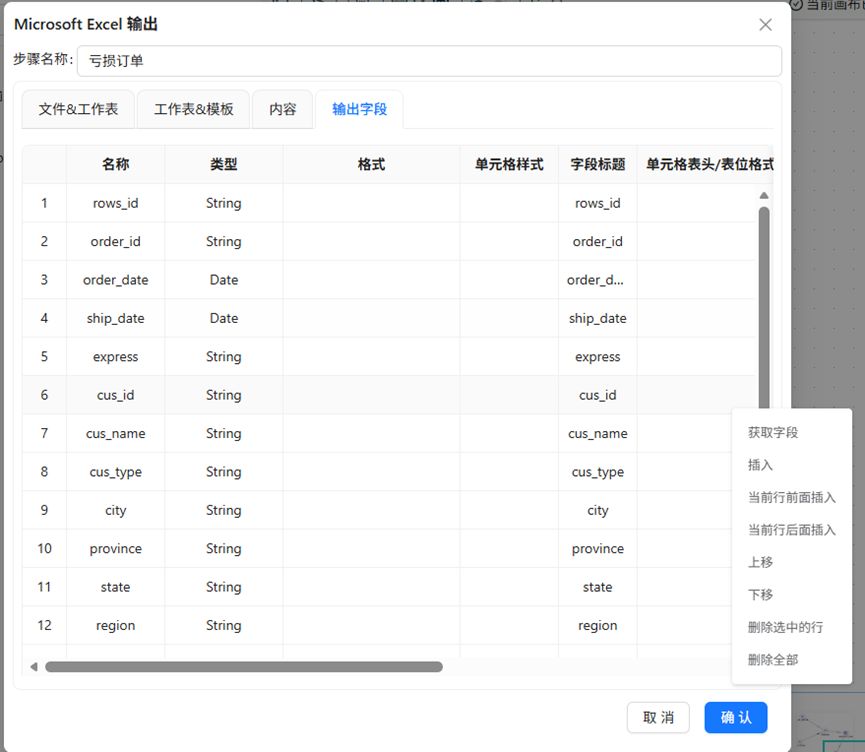

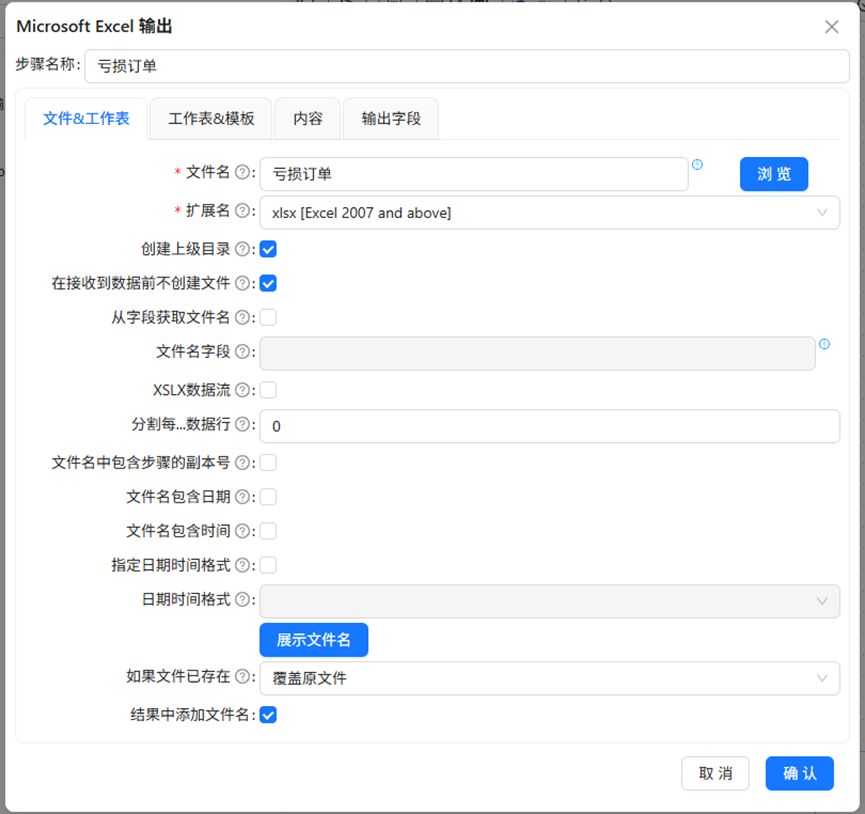

类似地，亏损订单的excel输出组件也进行同样的设置。

2.6 执行转换

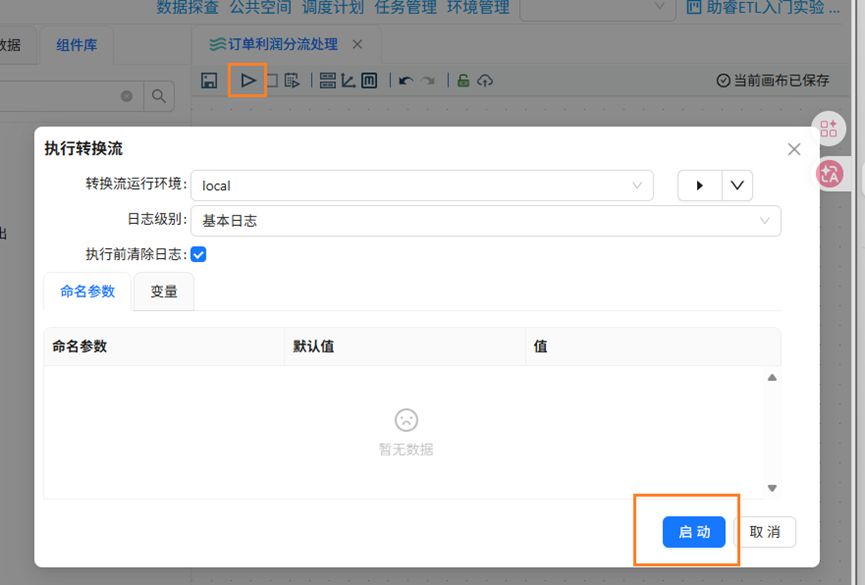

我们点击画布上方的三角形按钮启动转换流，在弹出的窗口点击启动。

2.7 查看执行日志

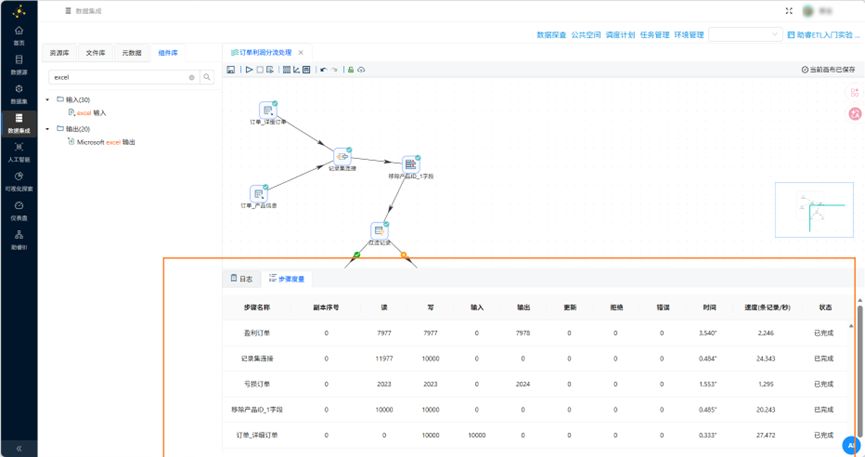

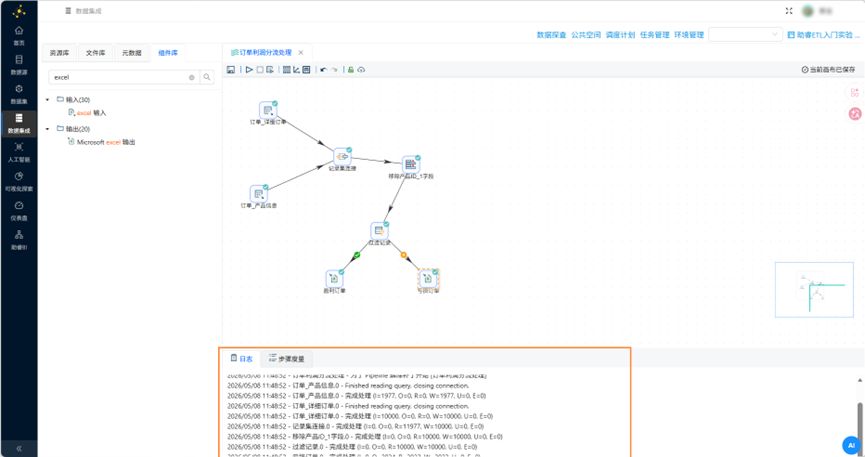

执行转换流后，可以看到执行结果以及日志。如下图所示。

2.8 查看结果

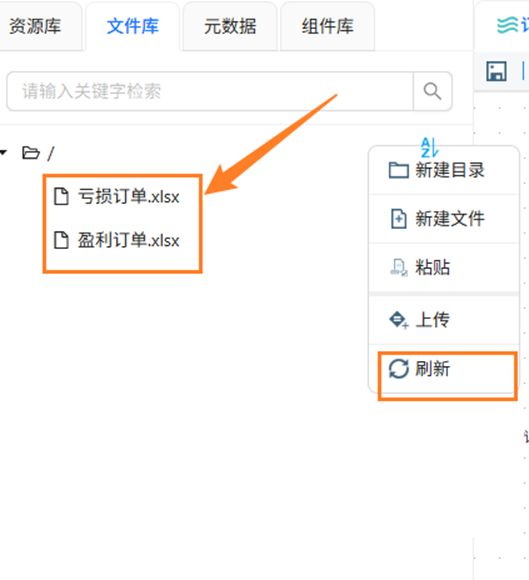

点击文件库，右键根目录刷新后可以看到任务的输出结果，即两章表单，”盈利订单“和”亏损订单“。

三、实验总结

本次实验熟悉了助睿零代码ETL平台的基本操作与方法，通过实践，能够熟练完成从项目创建、数据源同步、转换流构建到组件配置、执行及结果查看的全链路操作。重点掌握了表输入、记录集连接、字段选择、过滤记录及Excel输出等关键组件的配置技巧，并深刻理解了多表关联与条件分流在复杂数据处理逻辑中的应用。

与传统的SQL编写或脚本开发模式相比，助睿平台的可视化拖拽操作具有显著优势。其数据流向清晰透明，极大地提升了逻辑理解与调试效率。对于初学者而言，这种零代码模式有效降低了技术门槛，使其能够迅速具备处理常规数据加工任务的能力。
