一、实验环境

1.1实验目的

本次实验旨在熟悉助睿零代码数据集成平台（ETL平台）的核心功能和操作方法，具体包括：

掌握新建转换、添加组件、执行转换等基本操作流程

熟悉表输入、记录集连接、字段选择、过滤记录、Excel输出等常用组件的配置方法

理解多表关联、数据过滤与分流处理的ETL设计思路

通过本次实验，学生能够独立使用助睿平台完成常见的数据加工任务，为后续更复杂的数据处理场景打下基础。

1.2实验环境

零代码在线实验平台：本次实验使用助睿数智（Uniplore）作为一站式数据科学平台。该平台覆盖从数据接入、ETL处理、机器学习建模到可视化展示的全链路零代码功能，适用于数据分析教学与企业数据加工场景。产品官网为https://www.uniplore.com/，本次实验的访问地址为https://lab.guilian.cn/。

数据库：MySQL（含订单数据和产品信息表）

数据准备：订单表（business_anaylsis.order_detail）、产品表（business_anaylsis.product）

1.3业务场景

在企业经营分析中，经常需要将多张表关联起来计算利润，并按利润正负对订单进行分类存储。本实验以订单利润分流为例，通过零代码拖拽方式完成这一数据处理任务。

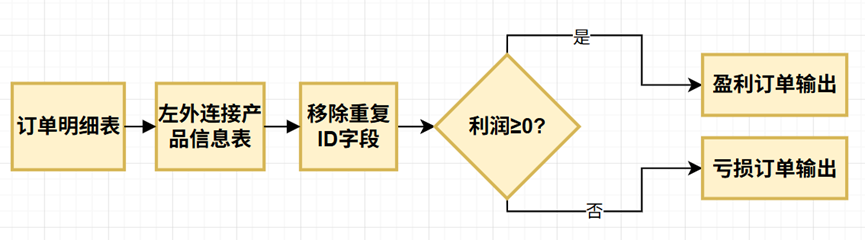

1.4数据加工流程

订单明细表与产品信息表进行左外连接，移除重复字段，按利润是否大于等于零进行分流，最后分别输出盈利订单和亏损订单到两个Excel文件。

二、实验步骤

2.1基本概念了解

助睿一站式大数据平台中的数据集成平台，通过可视化方式做数据ETL（抽取、转换、加载）。

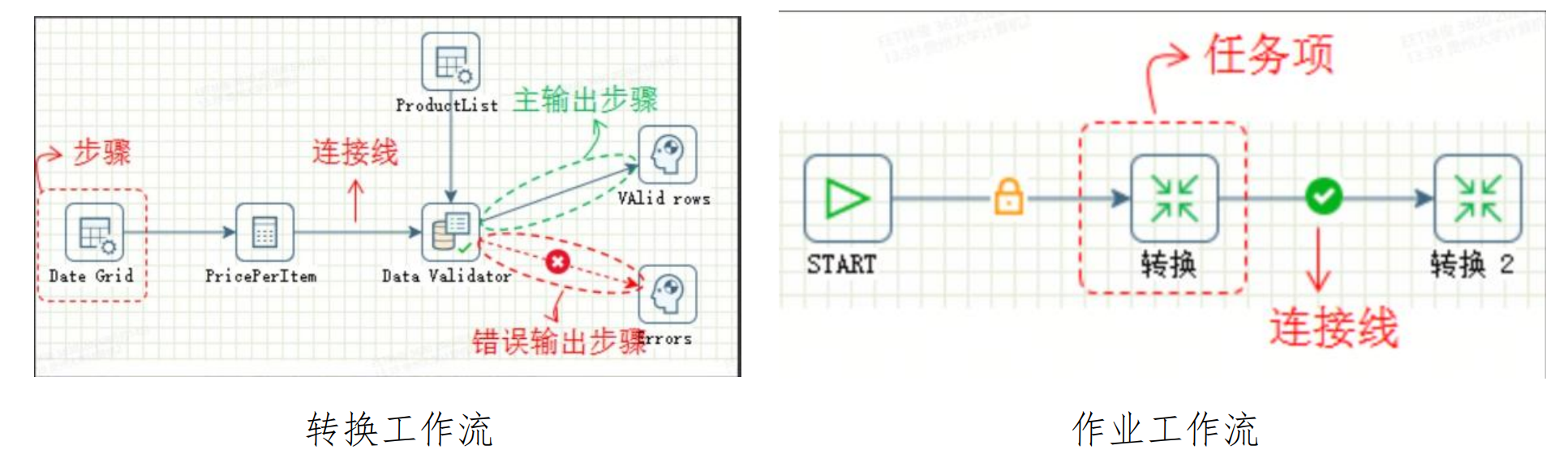

概念	说明
Pipeline（转换）	面向数据流，处理数据的一个功能单元，由多个Transform组成
Workflow（作业）	面向任务，完成一件完整的事，由多个Action组成，必须包含开始项
Transform（步骤）	转换内的最小单元，如"Excel输入"、"字段选择"，每个步骤独立线程运行
Action（任务项）	作业的执行单位，如"启动"、"发送邮件"
Hops（节点连接）	数据传输通道，连接步骤或任务项

2.2登录实验平台

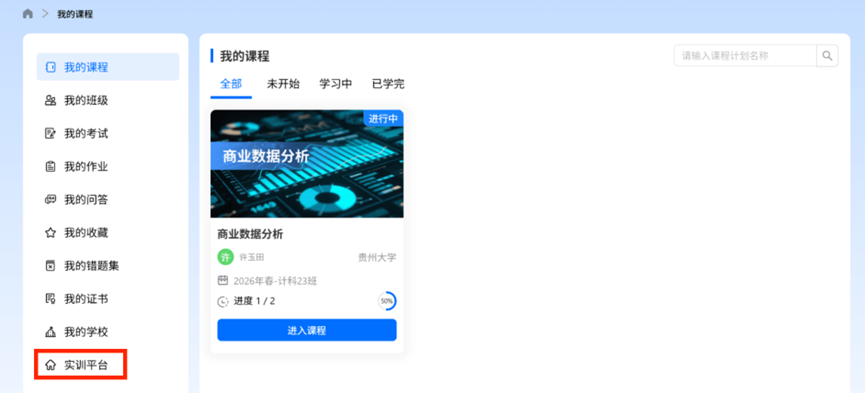

1.点击“实训平台”，进入实验平台。

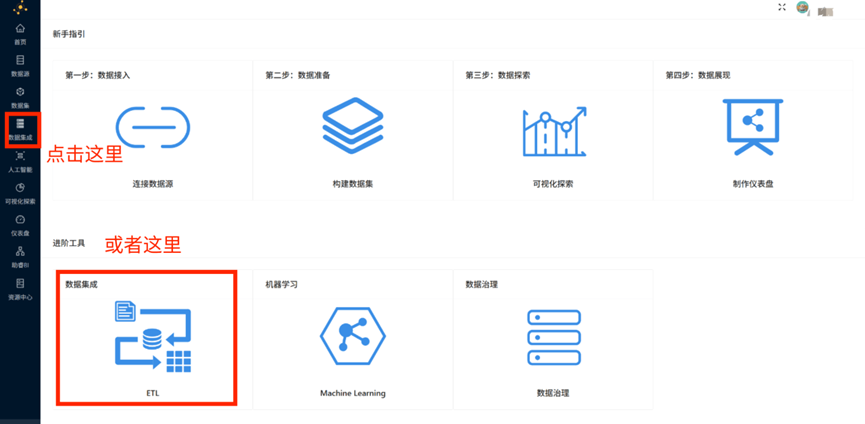

2.加载后进入如下界面，点击“数据集成”，进入数据集成页面。

2.3团队管理

在该环节，组长可以创建团队，方便对小组作业进行管理；操作步骤如下。

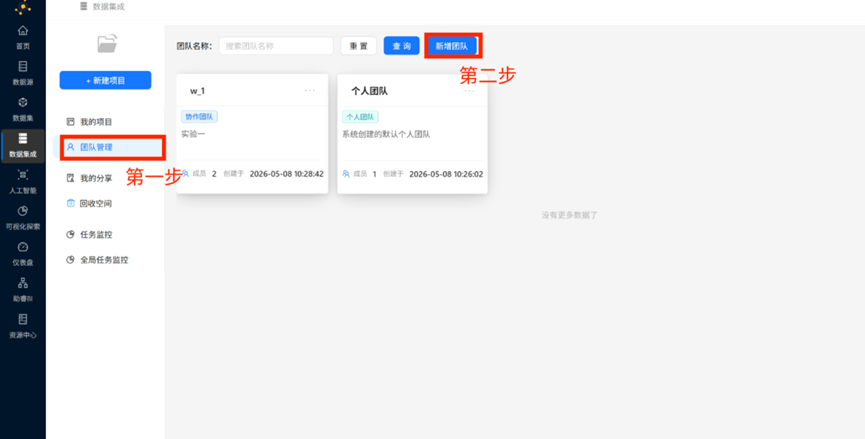

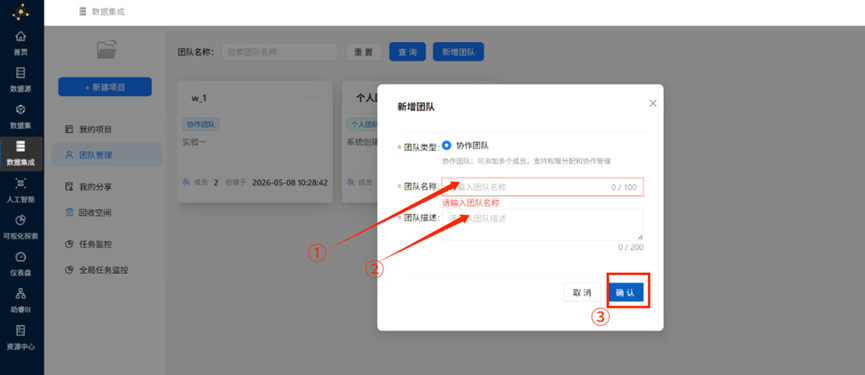

1.点击“团队管理”，再点击“新增团队”。

2.输入团队名称和团队信息，然后点击“确认”。

建议团队名称为“周一（五）班【组长名】组”，团队描述为【组员名称】。

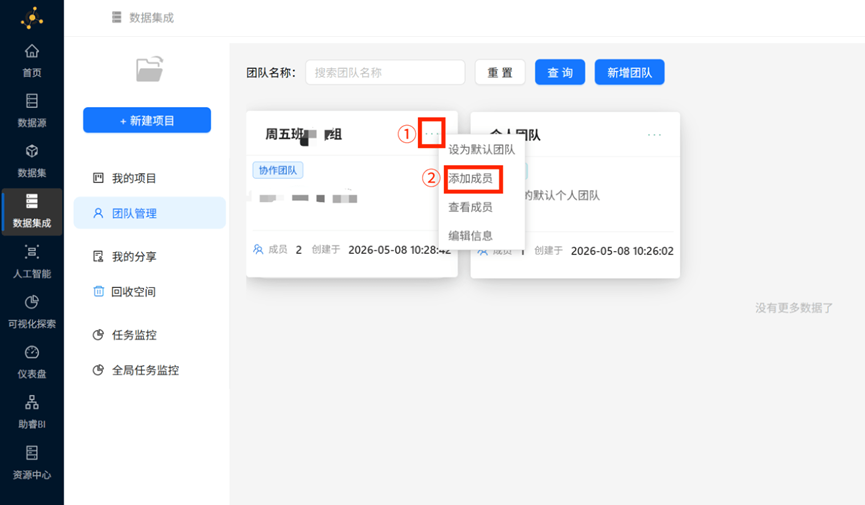

3.团队创建成功后，点击团队右上角“…”，再点击“添加成员”。

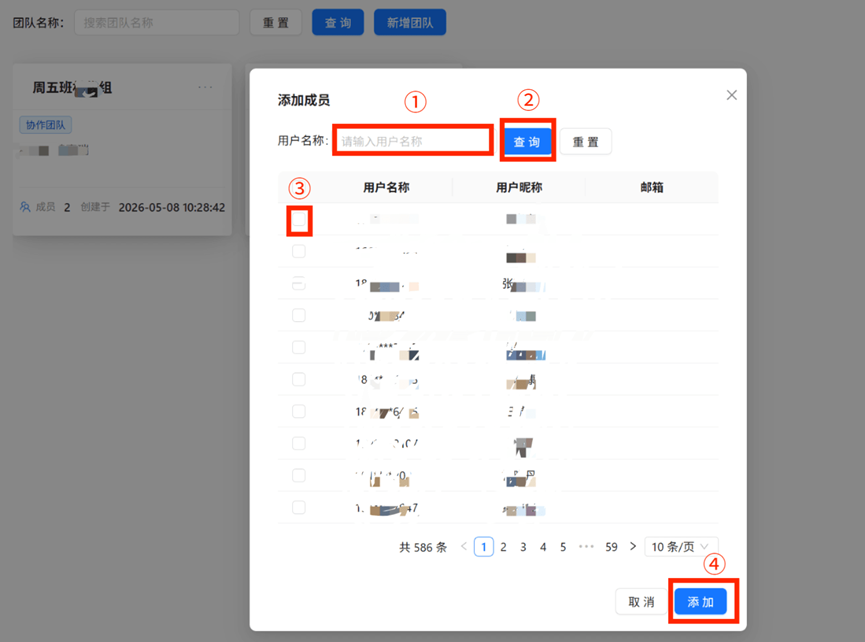

4.输入队员手机号，点击“查询”，勾选队员，点击“添加”即可把队员加入团队中。

2.4创建实验项目

实验平台提供了默认项目，可以使用默认项目进行实验；这里演示创建课程专属项目作为。

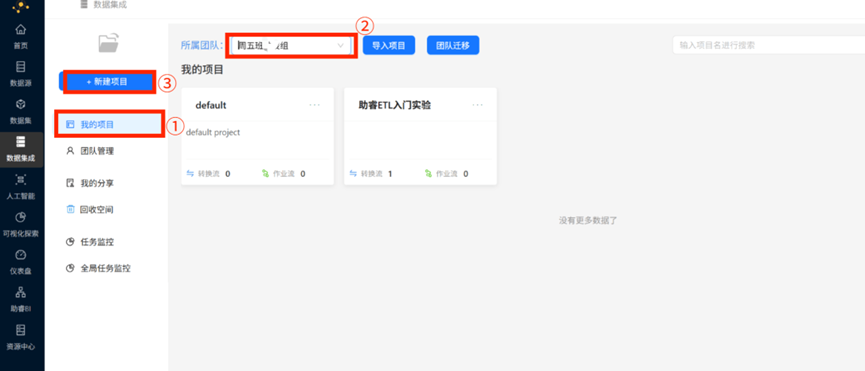

1.点击“我的项目”，打开所属团队下拉框选择团队，点击“新建项目”。

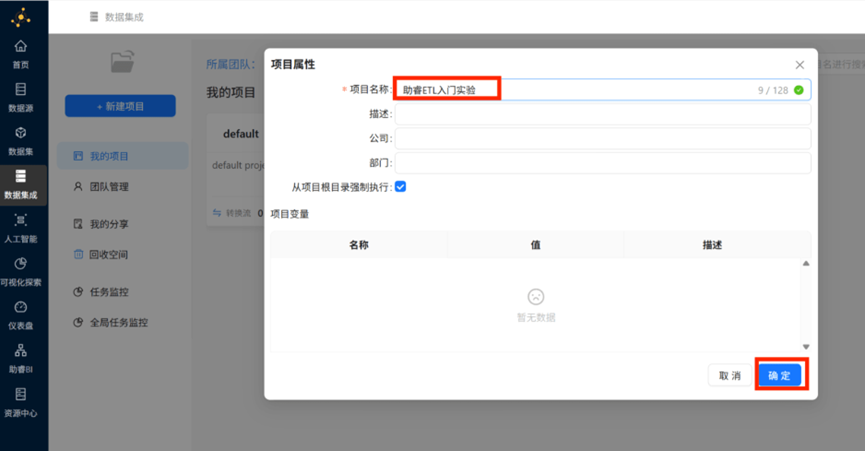

2.输入项目名称：“助睿ETL入门实验”，再点击“确定”。

2.5数据资源获取

项目创建成功后，接下来需要同步数据源。

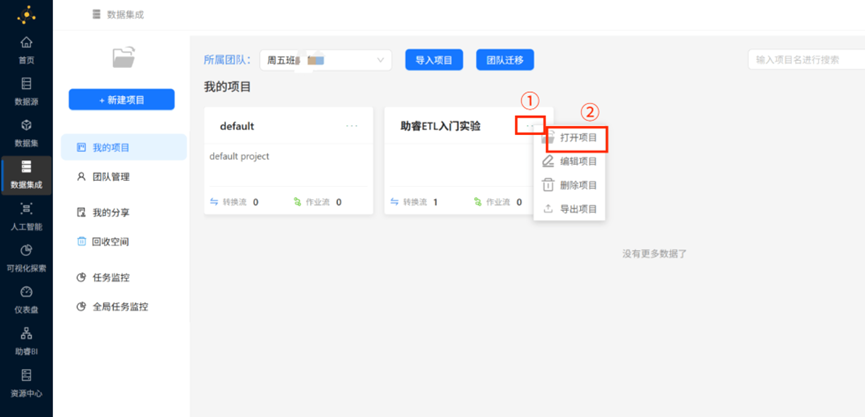

1.点击右上角“…”，再点击“打开项目”进入项目页面。

项目页面核心模块说明表

模块名称	核心功能说明
资源库	用于对工作流的全生命周期管理，支持工作流的新建、删除、修改、信息查看； 同时支持工作空间的导出与导入、工作流调度管理等相关操作
文件库	用于存储工作流运行所需的依赖文件，以及工作流执行过程中产生的结果文件
元数据管理	作为数据集成的核心基础能力，可为工作流配置运行环境、数据库连接、flink集群等核心运行参数

补充说明：本次实验主要使用到资源库和文件库两个模块。

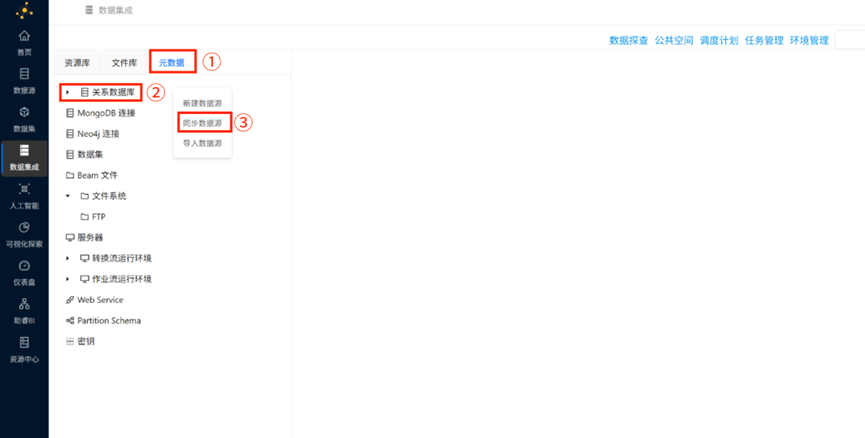

2.点击“元数据”，右键点击“关系数据库”，点击“同步数据源”。

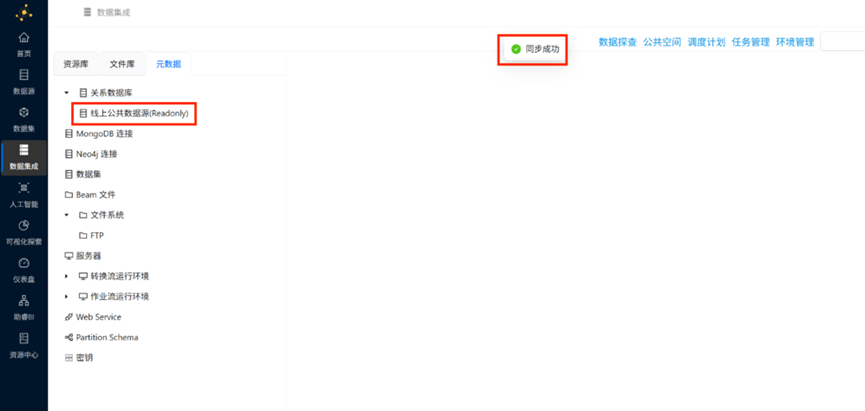

3.提示“同步成功”，点击“文件库”然后点击“元数据”切回界面，关系数据库目录下出现“线上公共数据源（Readonly）”,表示数据源获取成功。

2.6新建转换流

本次实验将创建“订单利润分流处理”转换流，实现订单数据与产品信息的关联，根据利润正负将数据分流为盈利订单和亏损订单，输出到两个Excel文件。

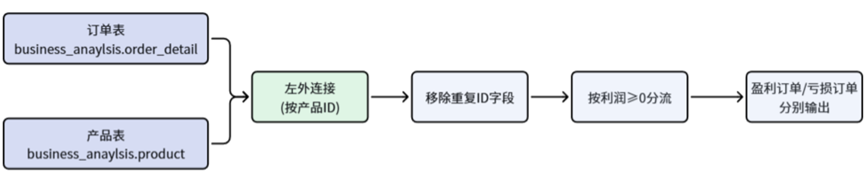

整体逻辑如图：

各组件作用见下表：

组件	作用
表输入（订单/产品）	读取原始数据
记录集连接	按产品ID关联两表
字段选择	移除重复的ID字段
过滤记录	根据利润正负分流
Excel输出	分别输出盈利/亏损订单

新建转换流的具体步骤如下：

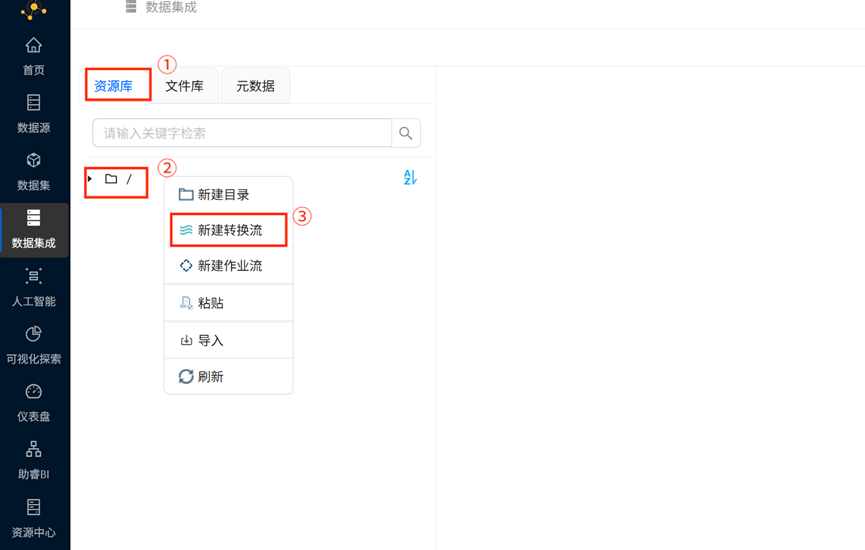

1.点击“资源库”，右键根目录，再点击“新建转换流”。

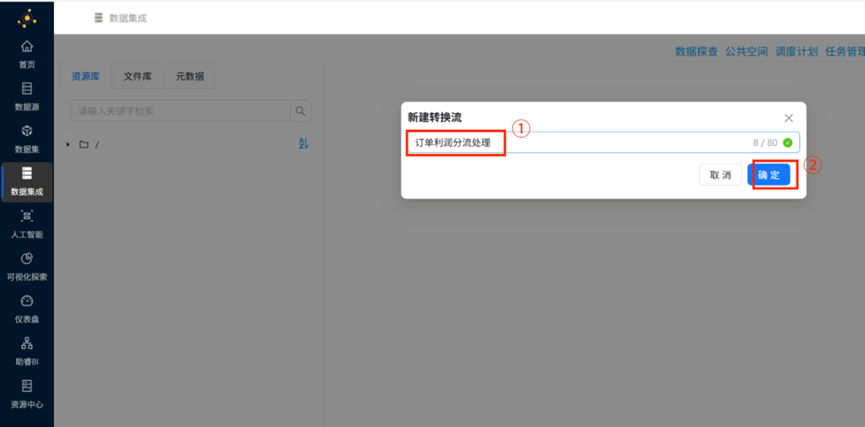

2.输入转换流名字：“订单利润分流处理”，点击“确定”，即可完成转换流创建。

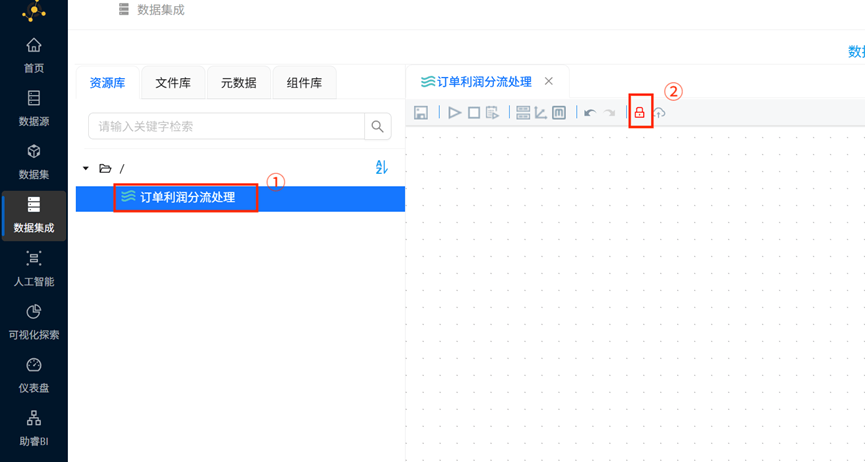

3.创建转换流成功后，点击“订单利润分流处理”进入转换流设计页面，再点击锁🔒标志进行解锁（每次打开转换流设计页面都需要重新解锁）。

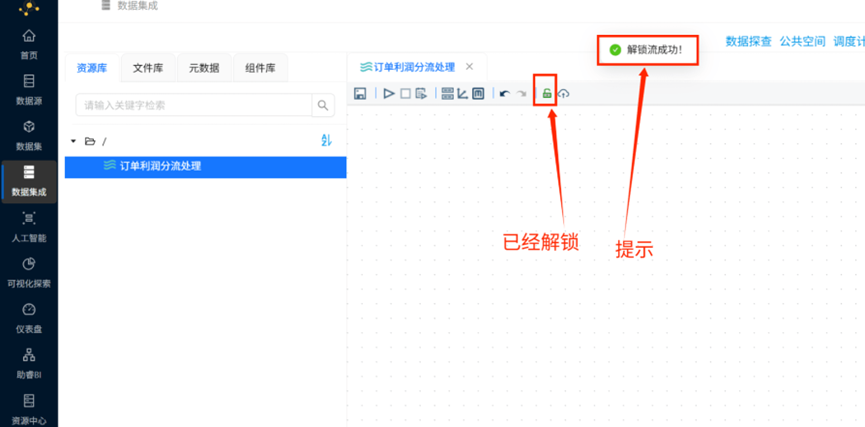

解锁后有提示，锁标志有变化，见下图。

2.7添加组件

完成转换任务的创建后，就可以根据预设的数据处理逻辑，向转换任务中添加对应的功能操作组件，逐步搭建完整的ETL数据处理流程。

本次实验将以订单明细数据（对应数据库表：business_anaylsis.order_detail）和产品基础信息数据（对应数据库表：business_anaylsis.product）作为原始数据源，以实现“按利润正负拆分，分别生成盈利订单、亏损订单两份独立数据集”为核心目标，演示完整转换任务的构建过程。

2.7.1添加表输入组件

本次实验将两类数据进行合并计算，所以需要添加2个表输入组件，用于读取2个不同表的数据。由于组件库的组件数量较多，可以通过关键字搜索快速获取。

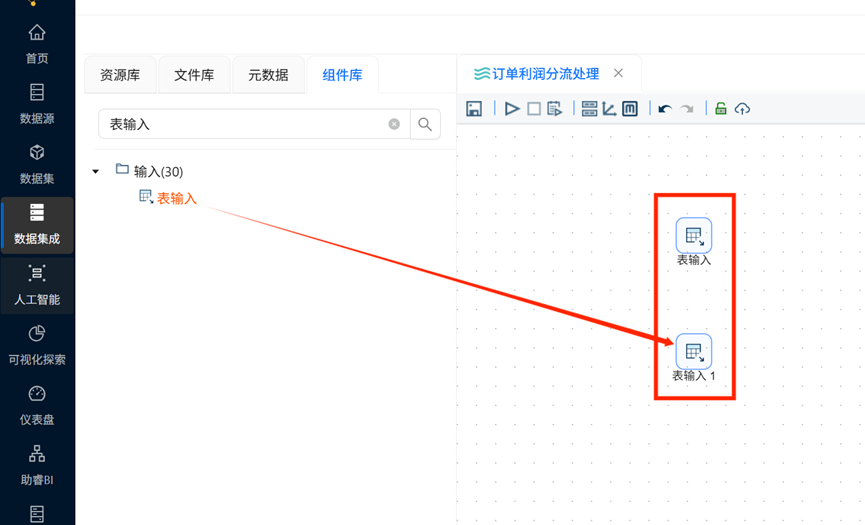

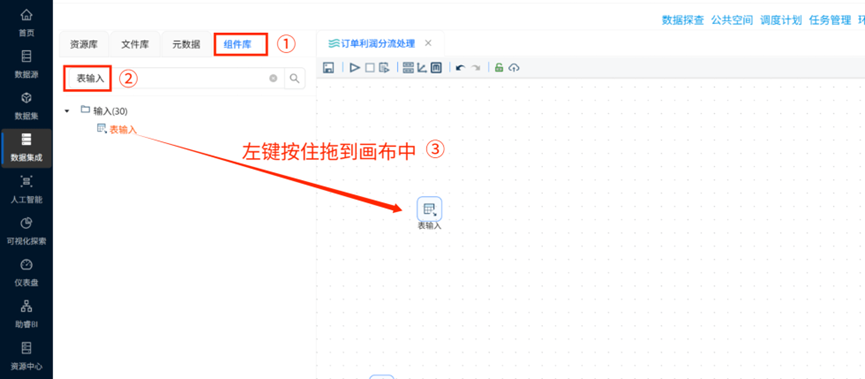

1.点击“组件库”，搜输框输入“表输入”组件，搜索，按住鼠标左键将“表输入”组件拖入画布。

2.再拖拽一个“表输入”组件进入画布。

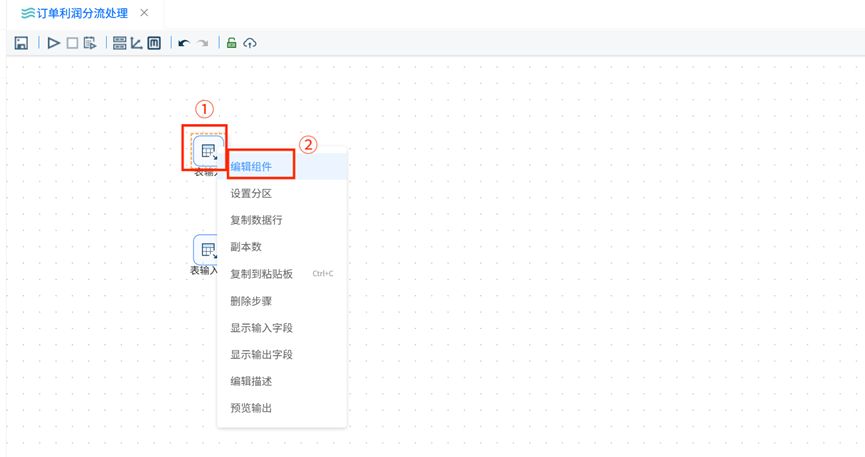

3.右键点击第一个“表输入”组件，点击“编辑组件”。

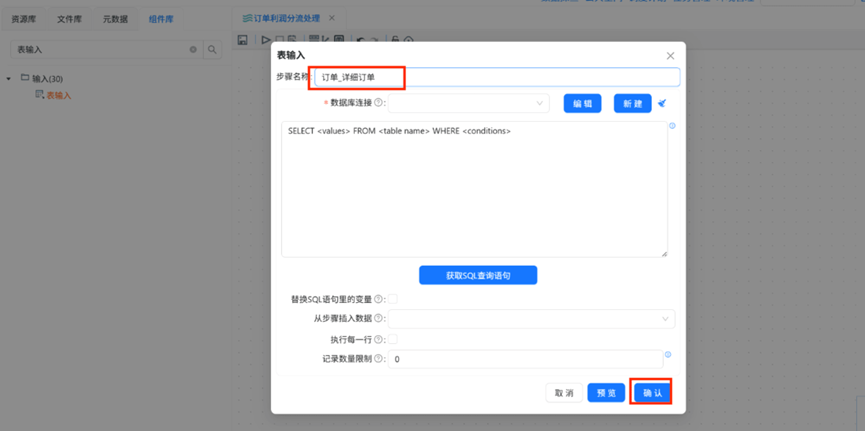

4.更改名称为“订单_详细订单”，点击“确定”。

5.和上述同样的步骤，继续修改另一个组件名称为“订单_产品订单”，点击“确定”。

2.7.2添加记录集连接组件

表输入组件用于读取数据，读取数据之后需要使用记录集连接组件关联表输入组件的数据。

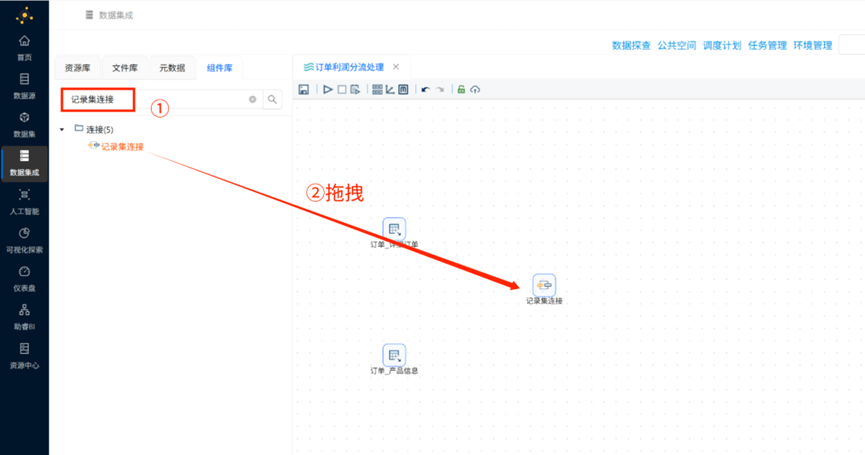

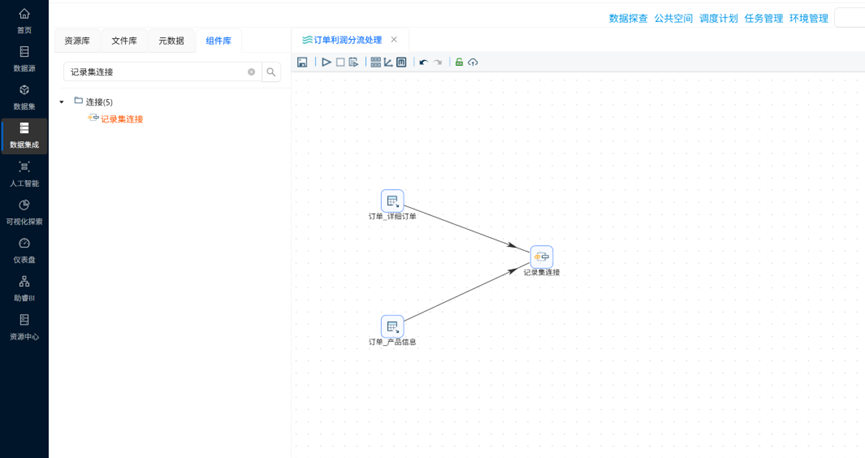

1.在搜索框中搜索“记录集连接”，把记录集连接组件拖拽入画布中。

2.创建两个表输入组件到记录集连接的连接线，鼠标左键按住起始点拖拽到终点完成连线。

2.7.3添加字段选择组件

两个表的数据连接后，会出现重复的字段“产品id”，字段选择组件可以移除多余字段。

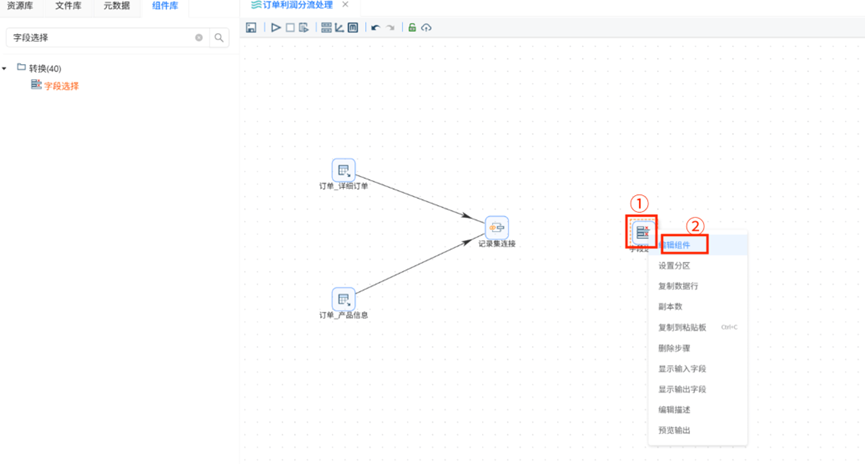

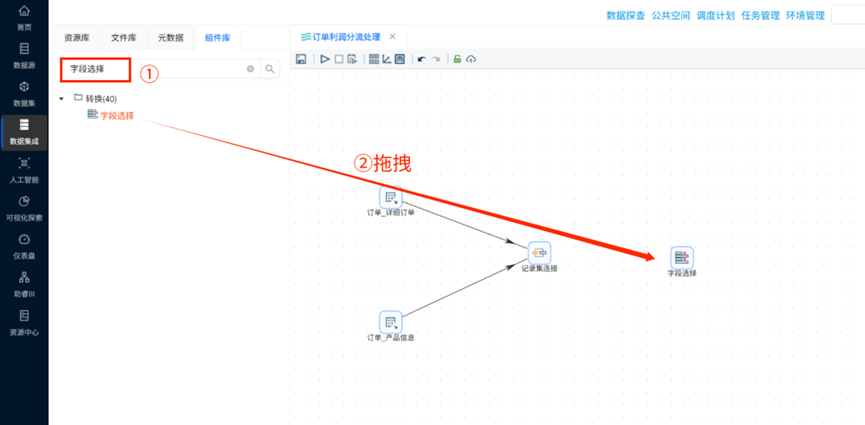

1.在搜索框中搜索“字段选择”，把字段选择组件拖入画布中。

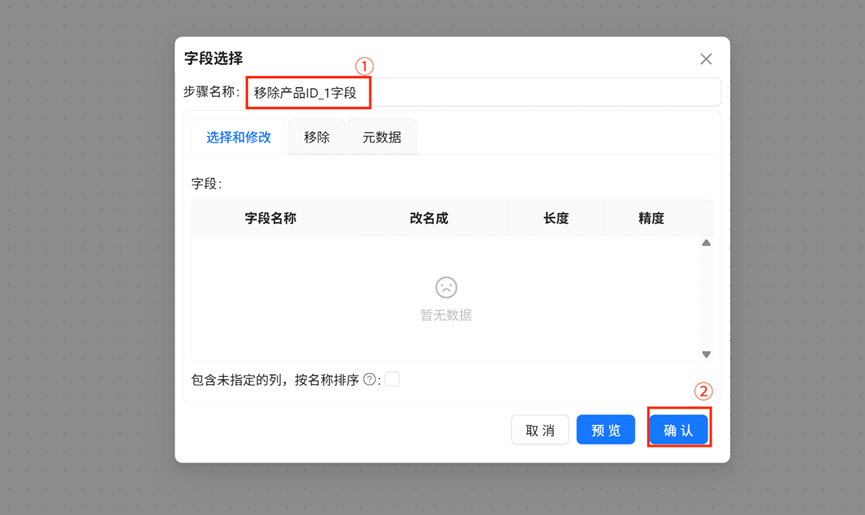

2.将字段选择组件名称改为“移除产品ID_1字段”。

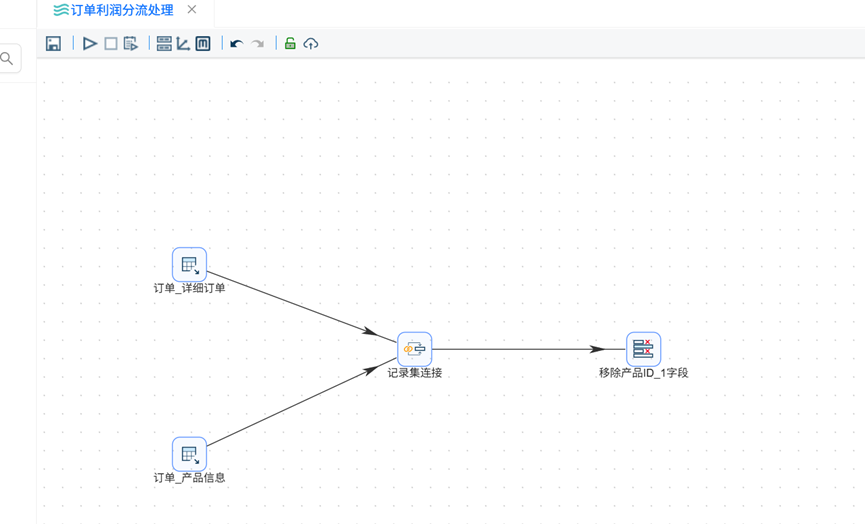

3.创建记录集连接组件到字段选择组件的连接线。

2.7.4添加过滤记录组件

过滤记录组件可以根据记录中的某个字段的值进行分流，本次实验中用于根据订单的利润情况对订单进行分流。

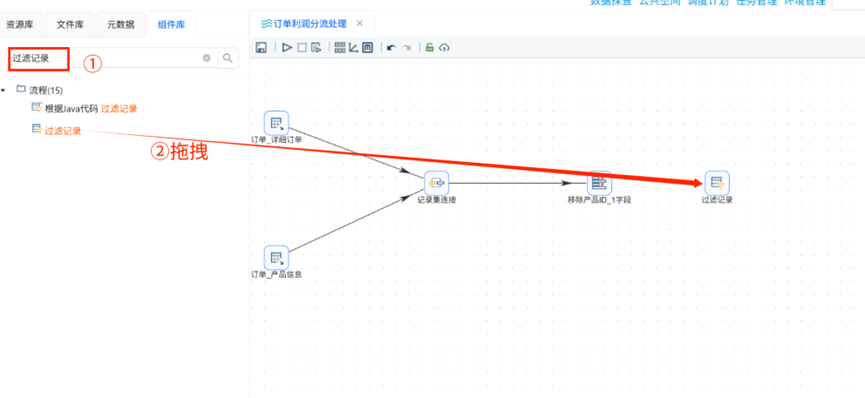

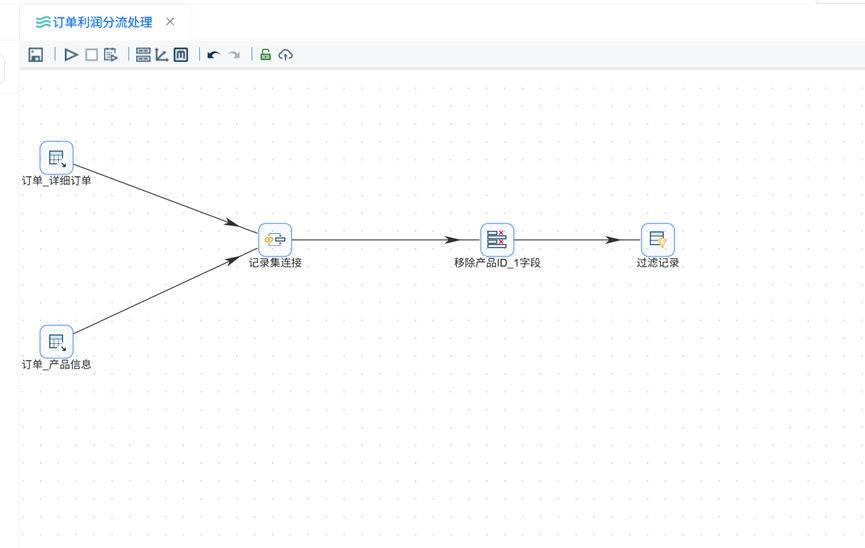

1.在搜索框输入“过滤记录”，将过滤记录组件拖拽至画布中。

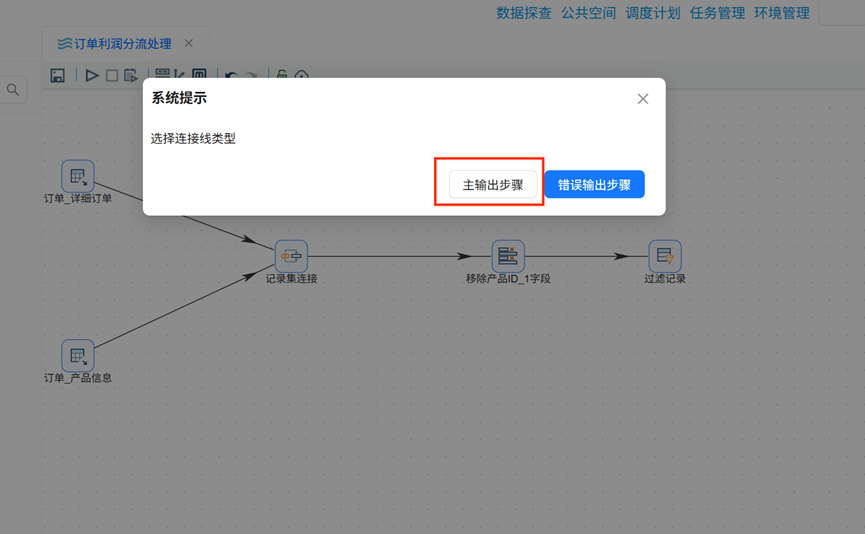

2.创建字段选择组件到过滤记录组件之间的连接线，跳出提示窗口后，点击“主输出步骤”完成连接。

2.7.5添加excel输出组件

数据流经“过滤记录”组件时，会按预设条件被拆分为两条独立的记录流。根据业务场景的不同，这两条记录流可定向输出至多种存储位置，包括文件、数据库表等。结合本次实验目标，我们选择将拆分后的记录流导出为Excel文件。

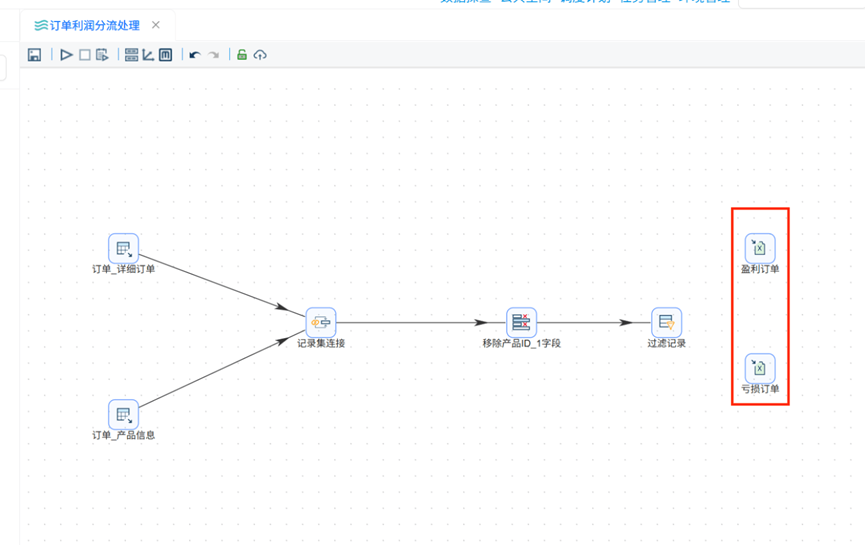

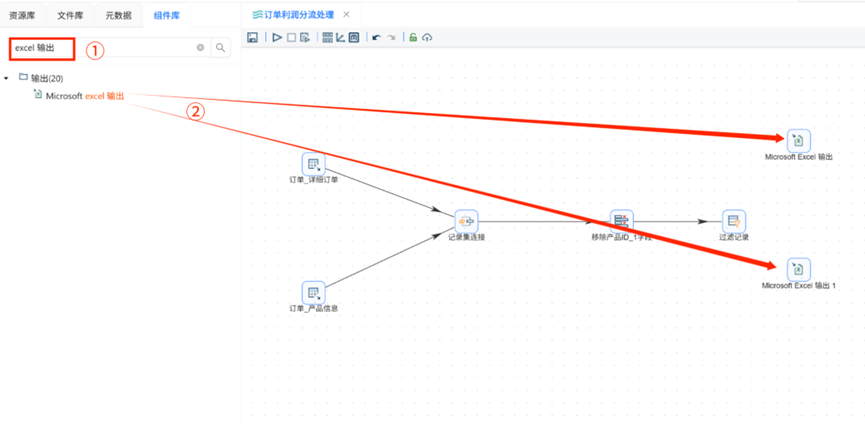

1.在搜索框搜索“excel输出”，拖拽两个表输出组件进入画布中。

2.将两个表输出组件分别命名为“盈利订单”、“亏损订单”。

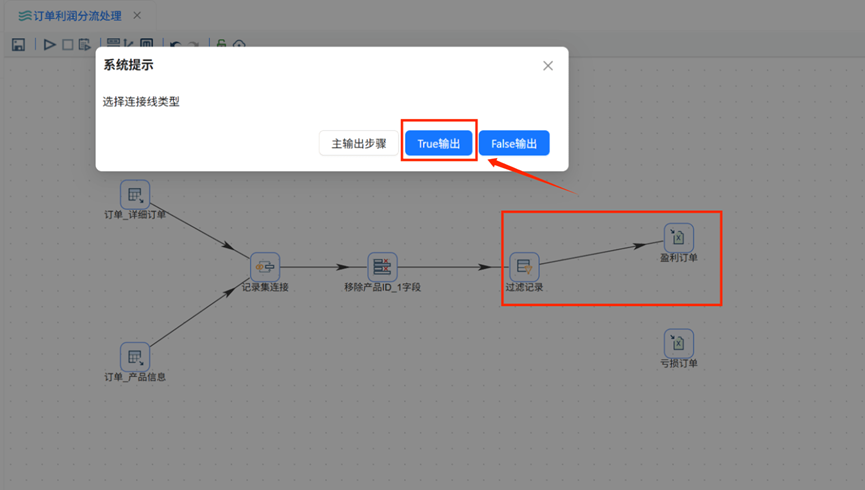

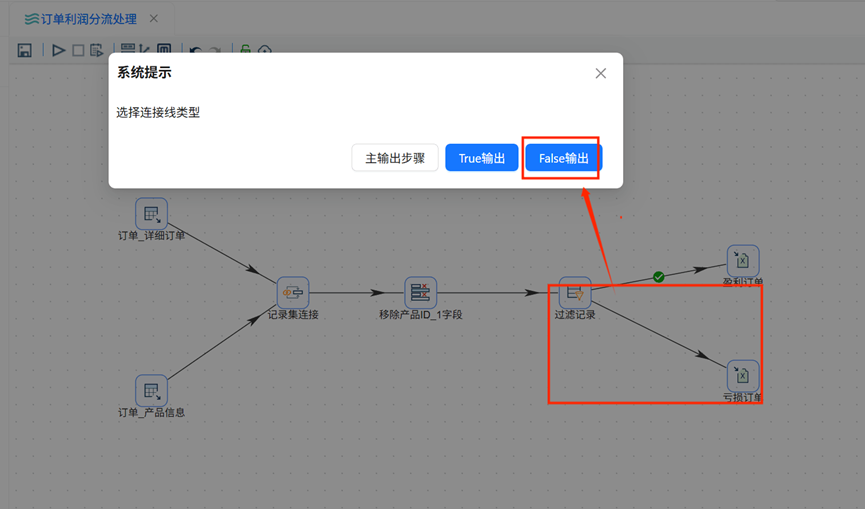

3.创建过滤记录组件到两个表输出组件的连接线，分别选择“True输出”和“False输出”。

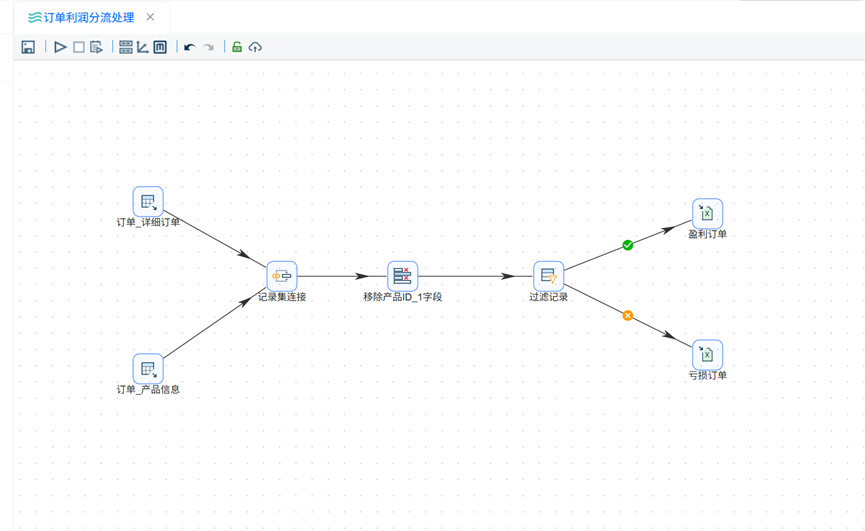

经过之前的步骤，得到一个完整的转换任务流程，见下图。

2.8配置组件信息

2.8.1表输入组件配置

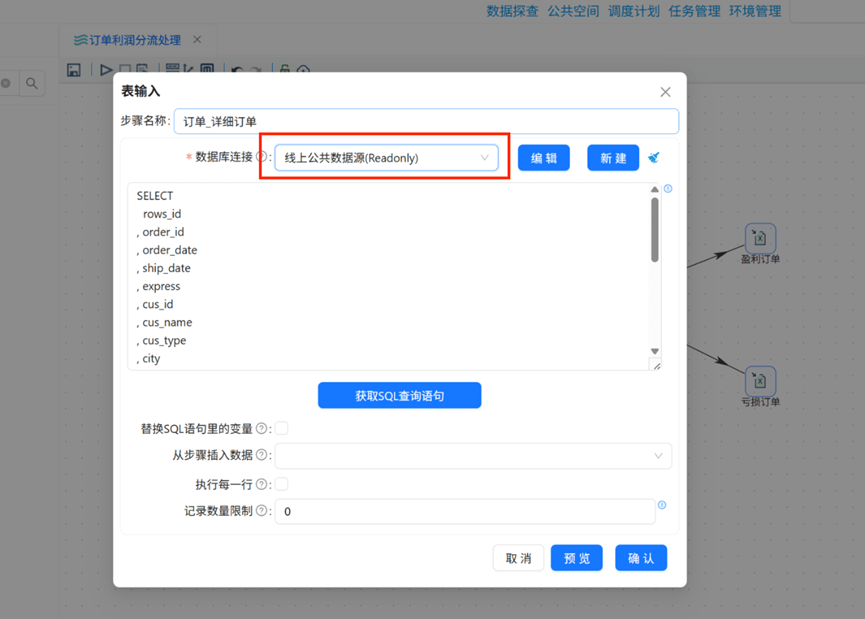

1.双击“订单_详细订单”表输入组件，下拉框选择“线上公共数据源(Readonly)”。

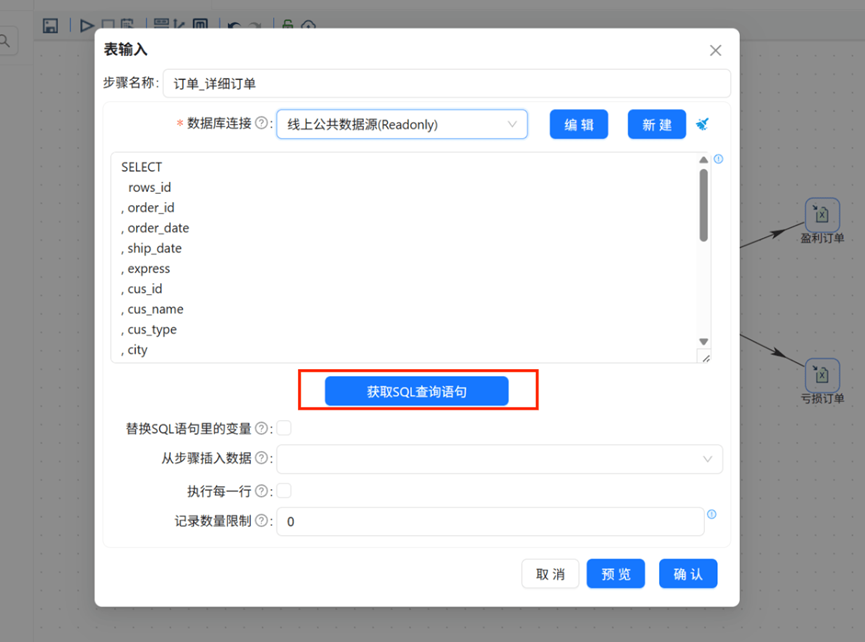

2.点击“获取SQL查询语句”，自动生成SQL查询语句。

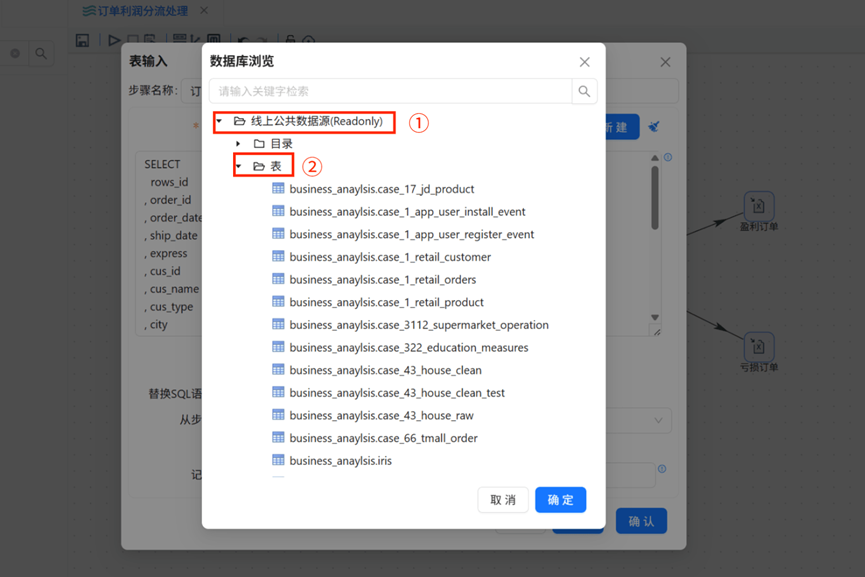

3.点击依次打开目录：“线上公共数据源(Readonly)”à“表”。

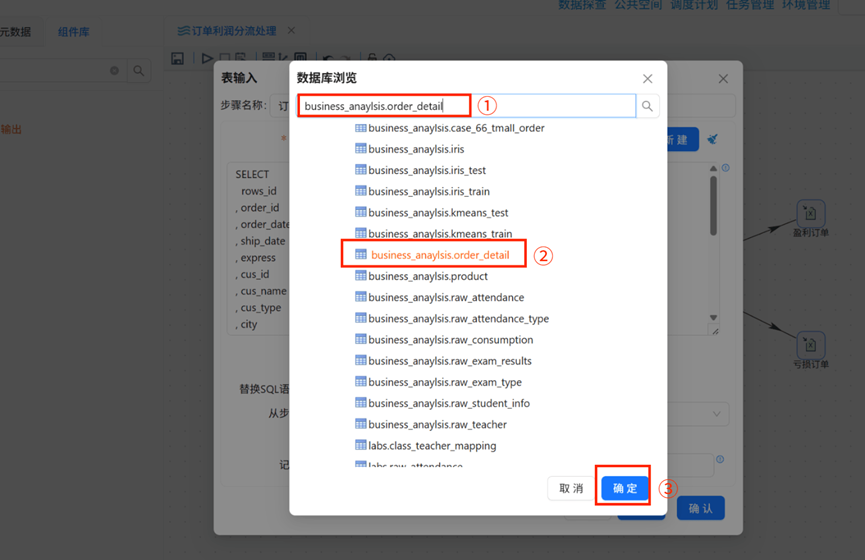

4.搜索“business_anaylsis.order_detail”，下滑找到并点击它，再点击“确定”

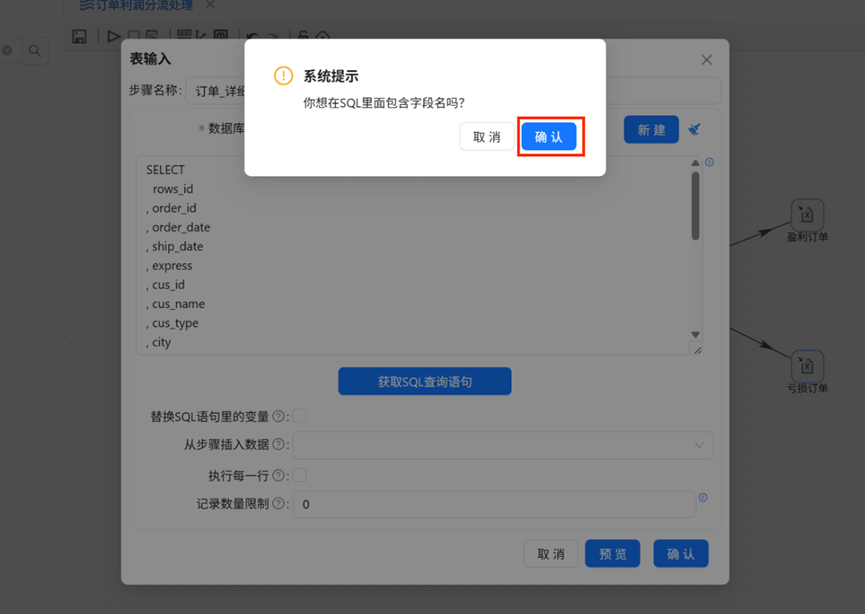

5.在系统提示弹窗中点击“确定”。

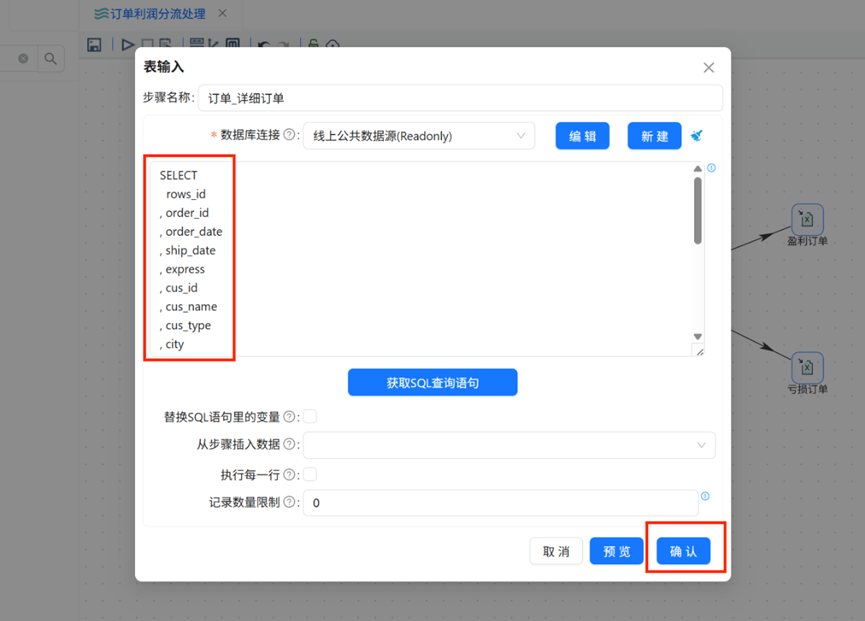

6.观察左侧，系统填充了完整的SQL查询语句，再点击“确认”。

补充：当自动生成的SQL语句无法满足业务需求时，可以自行修改。

7.另一个订单_产品信息表输入组件也参考上述配置过程。

2.8.2记录集连接组件配置

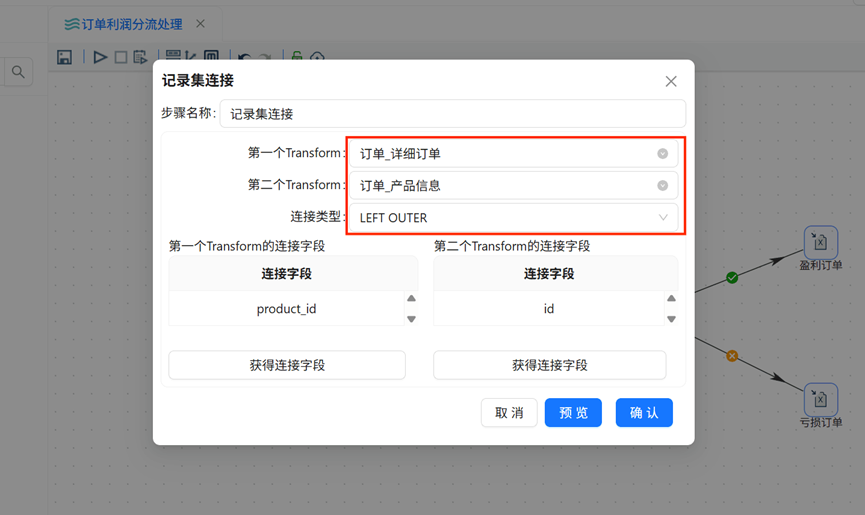

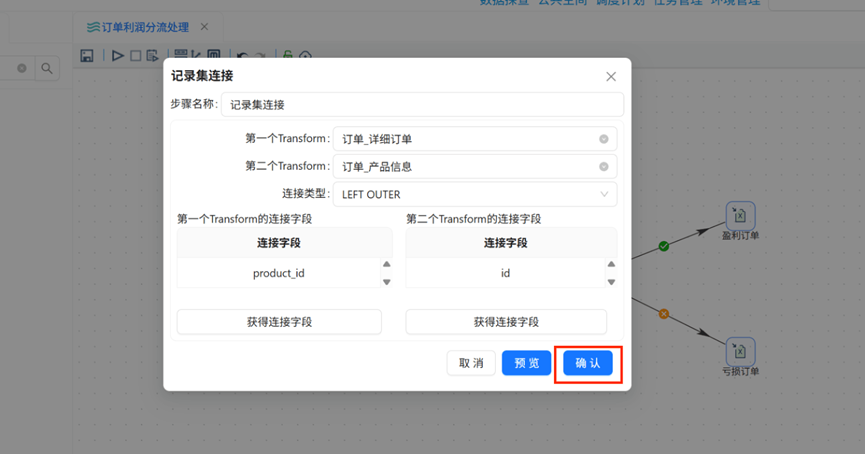

1.双击记录集连接组件，在下拉列表中选择需要连接的数据来源。

第一个Transform选择订单_详细订单；

第二个Transform选择订单_产品信息；

连接类型选择LEFTOUTER。

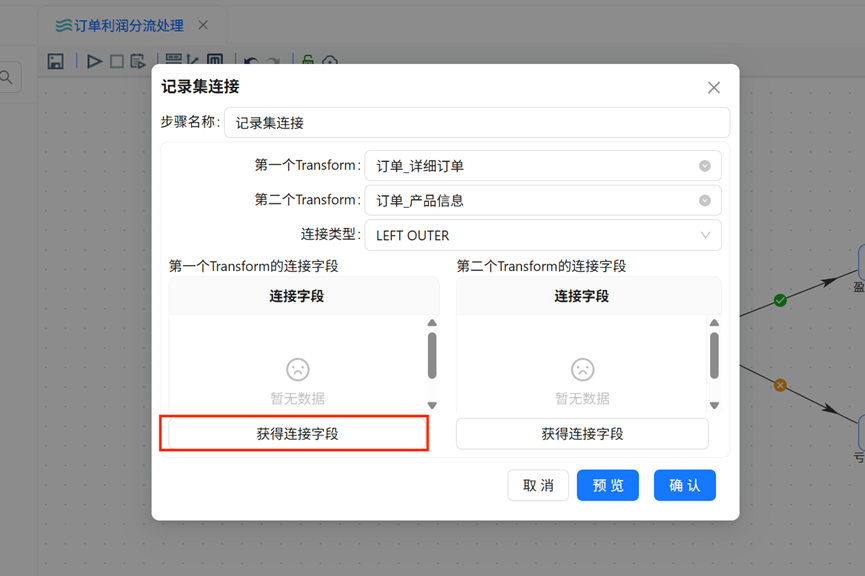

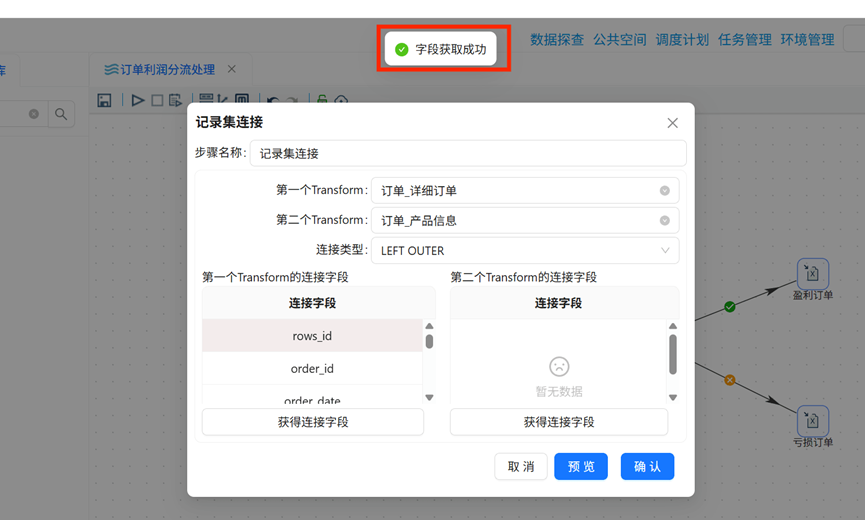

2.点击第一个Transform中的“获取连接字段”按钮，获取表输入组件在订单_详细订单的查询到的字段。

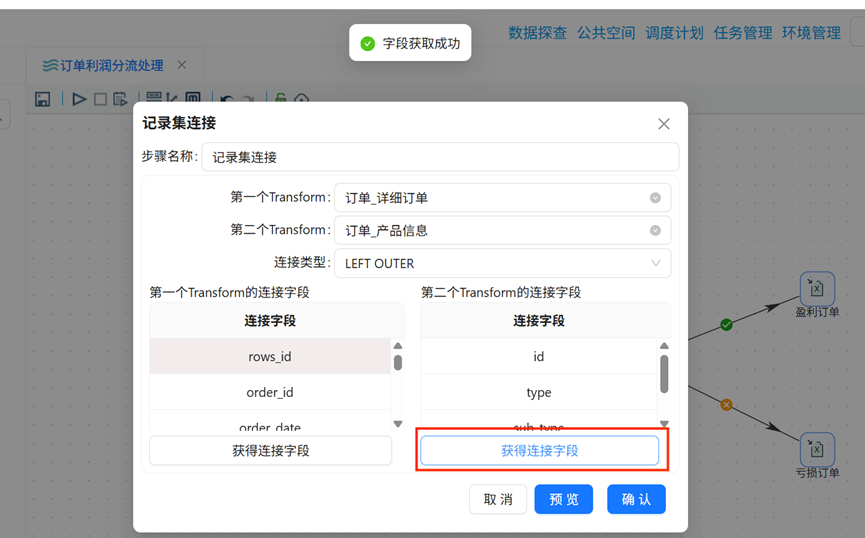

3.点击第二个Transform中的“获取连接字段”按钮。

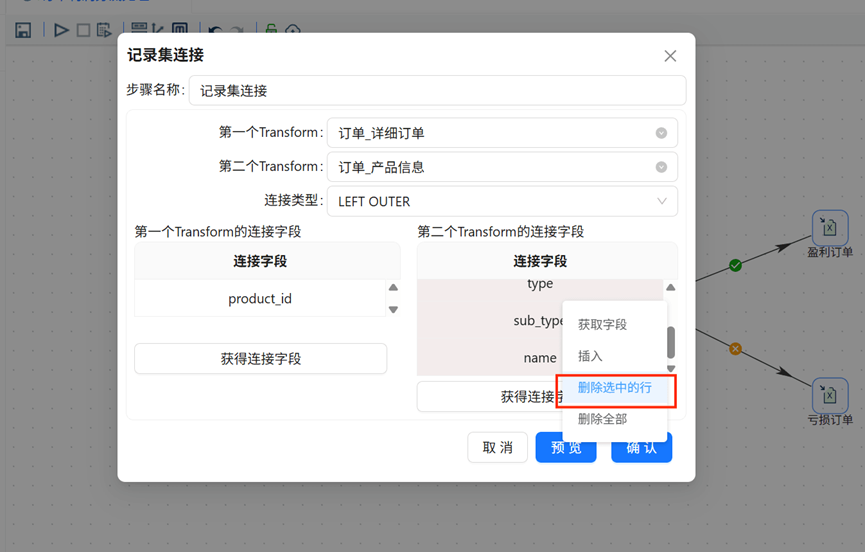

4.选择连接字段。

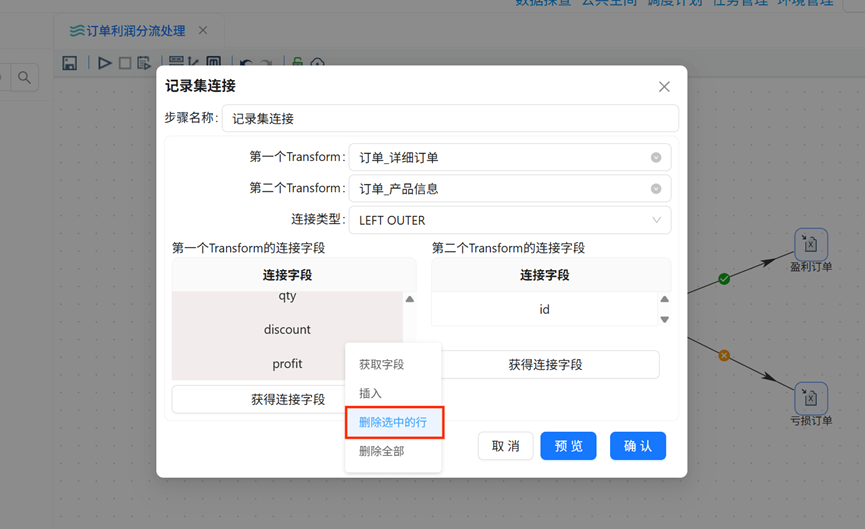

第一个Transform字段中除了produc_id外的其他字段，右键点击“删除选中的行”；

第二个Transform字段中除了id外的其他字段，右键点击“删除选中的行”。

5.删除完后，点击“确定”。

2.8.3字段选择组件配置

记录集连接后，字段product_id与字段id内容相同，只需要保留一个，这里选择保留product_id，配置字段选择组件移除id字段。

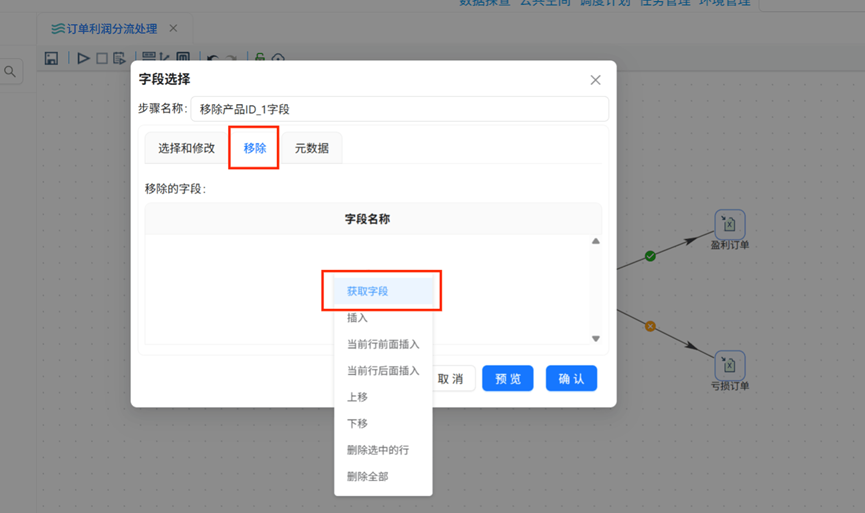

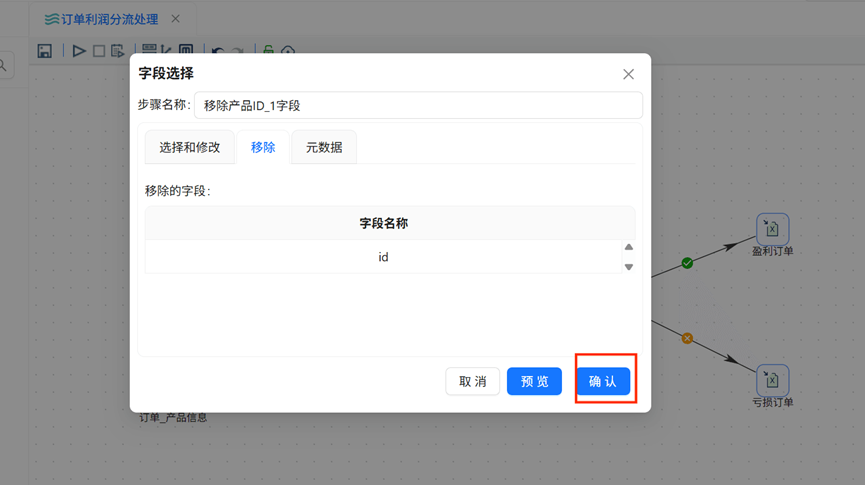

1.双击“移除产品ID_1字段”字段选择组件，点击“移除”功能选项，右键点击空白处，点击“获取字段”。

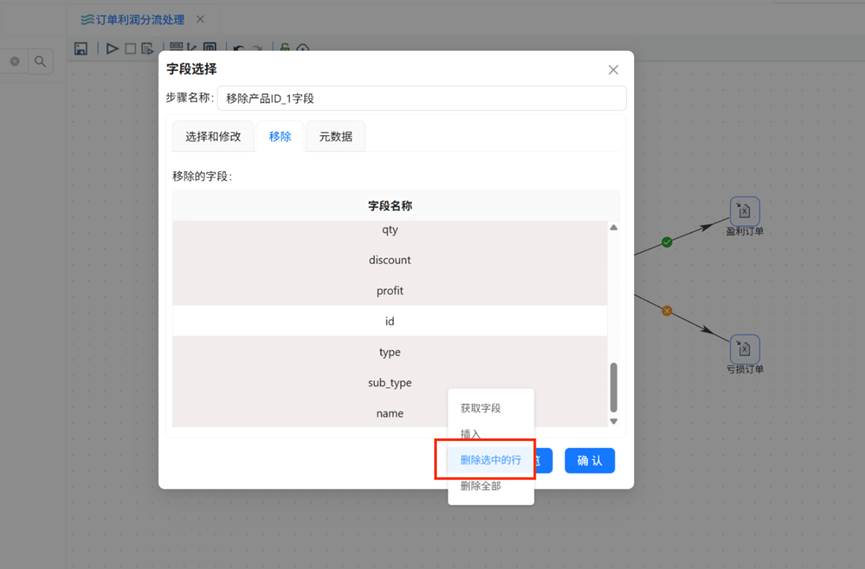

2.右键选中除“id”以外的字段，点击“删除选中的行”。

3.点击“确认”。

表示删除“id”字段。

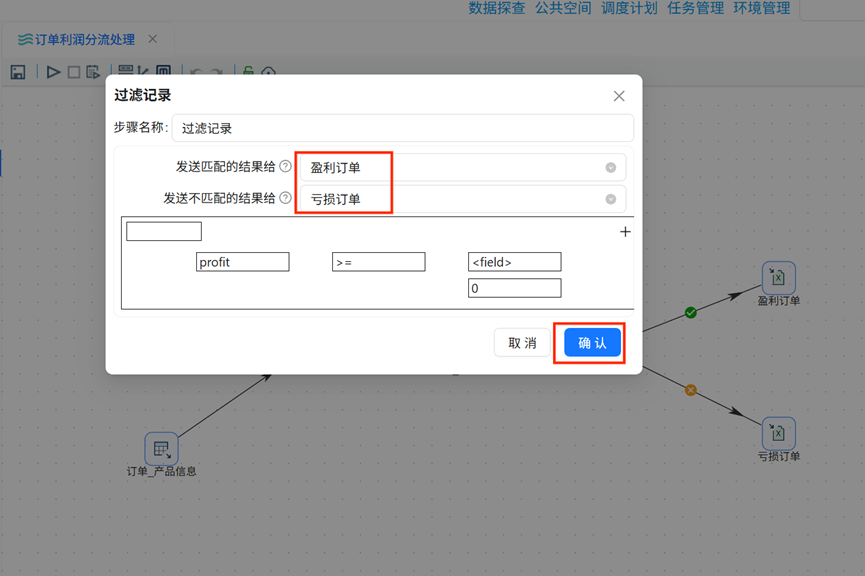

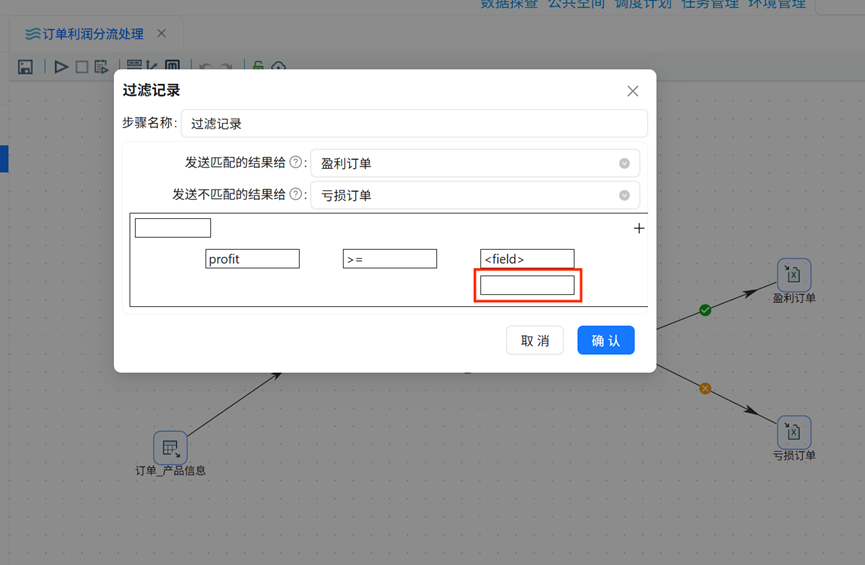

2.8.4过滤记录组件配置

本实验业务需求需要将盈利订单和亏损订单分开存储，在过滤记录组件中使用字段利润来区分。

1.双击“过滤记录”组件，在弹窗中的下拉列表中选择将结果发送给不同的后续处理步骤。

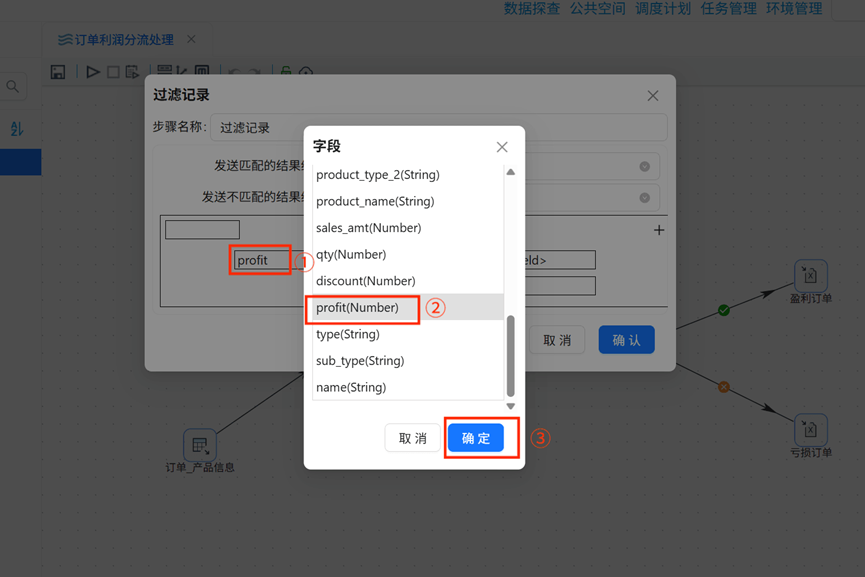

2.选择字段利润（profit）来作为判断字段，选中“profit(Number)”后点击“确定”。

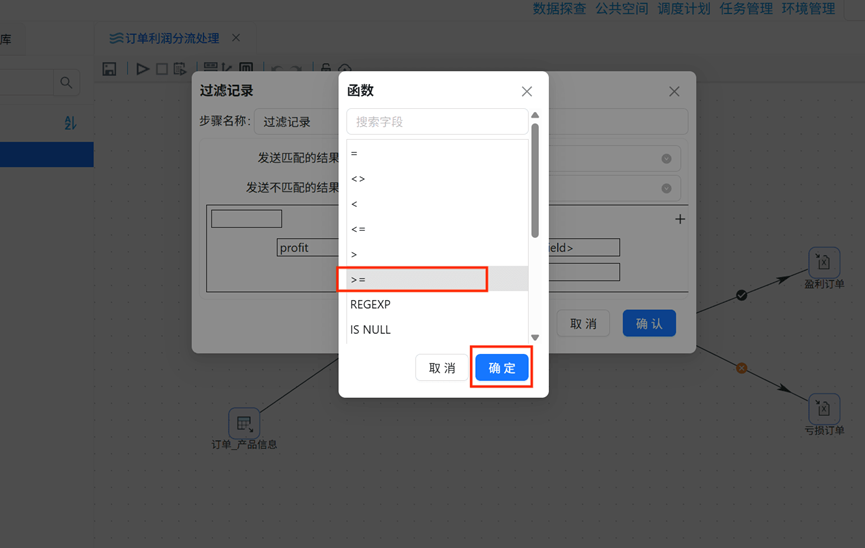

3.=0作为判断条件，点击“判断条件框”，在函数中选择“>=”，点击“确定”。

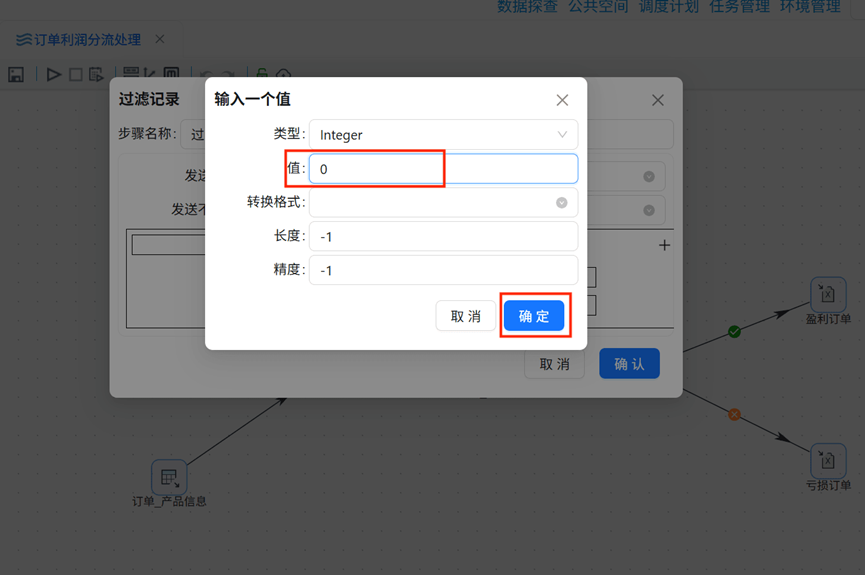

4.点击value，值类型选择“Integer”，值输入“0”点击“确定”。

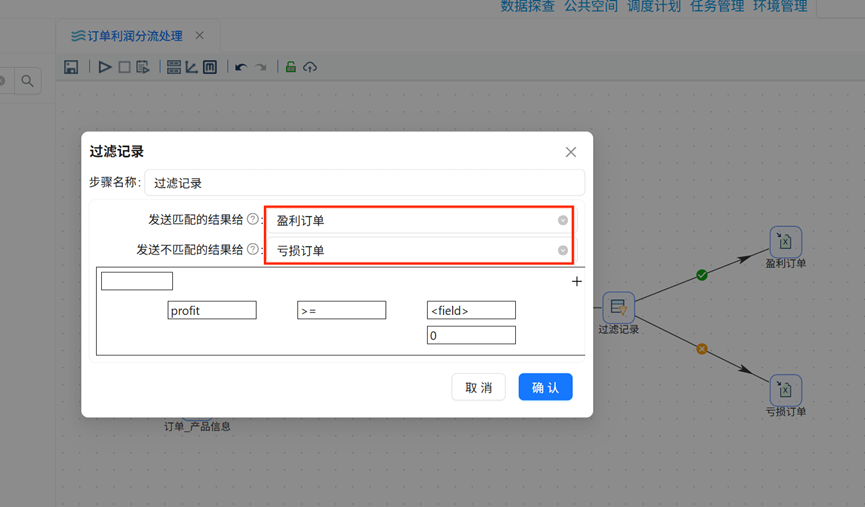

5.过滤条件已配置完成，点击“确定”。

2.8.5Excel输出组件配置

这一步的目的：将结果写入到对应的Excel表中。

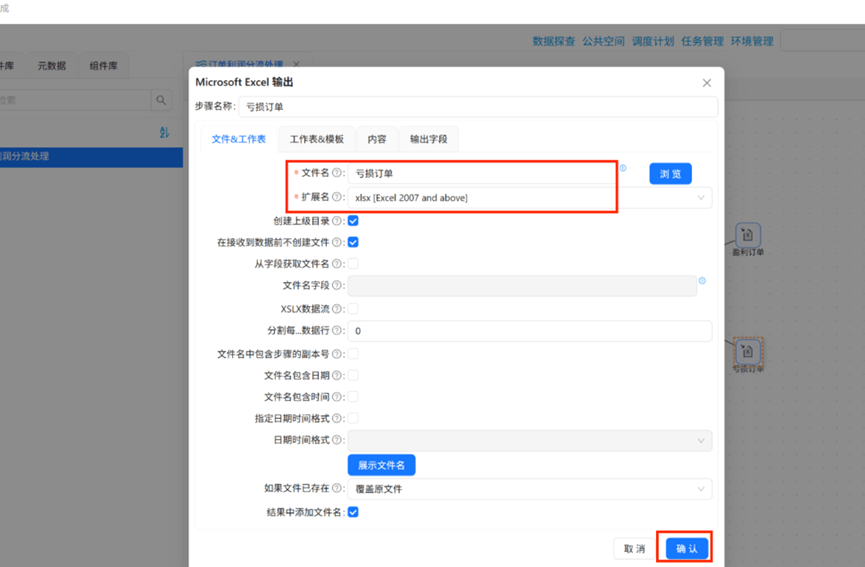

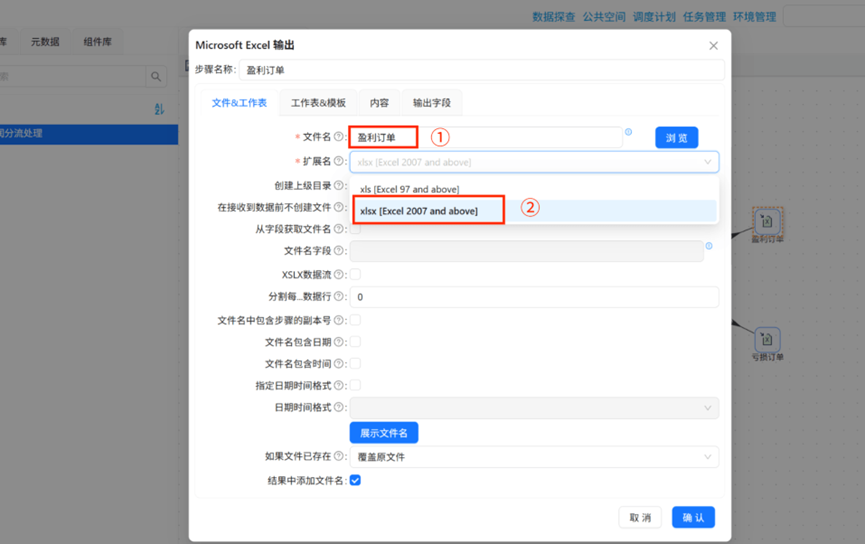

1.双击“盈利订单”excel表输出组件打开弹窗，修改文件名为“盈利订单”，下拉选择文件拓展名为“xlsx[Excel2007andabove]”。

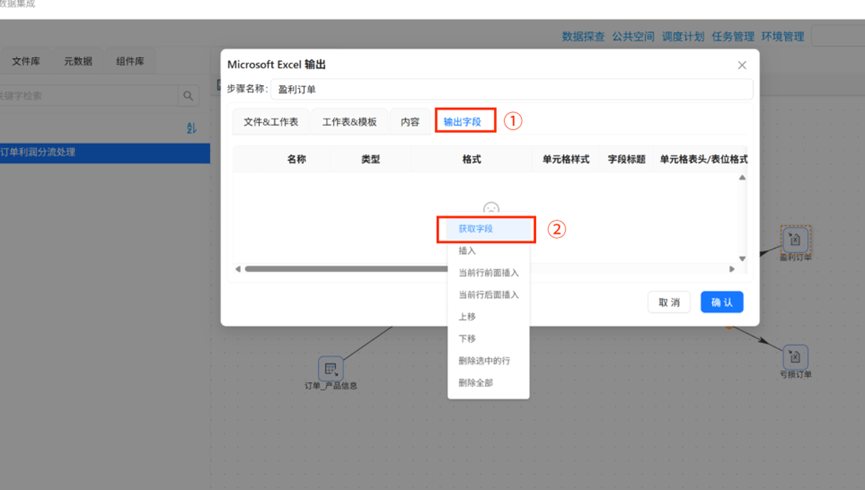

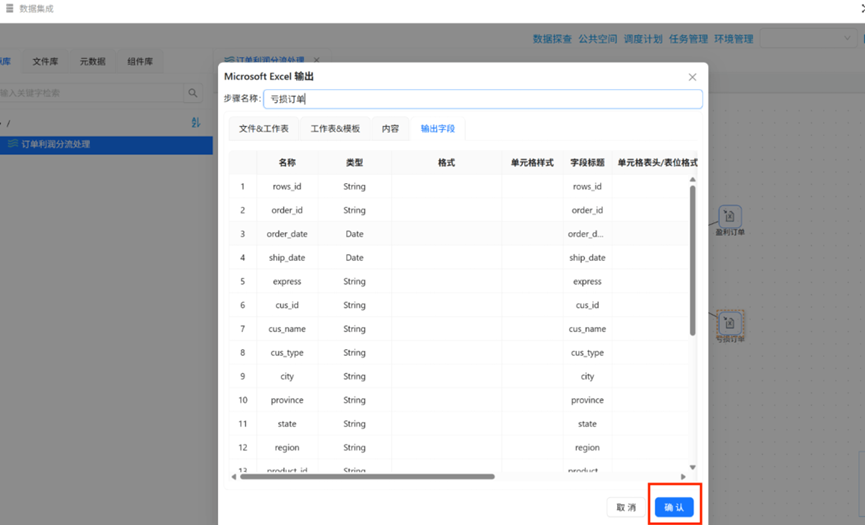

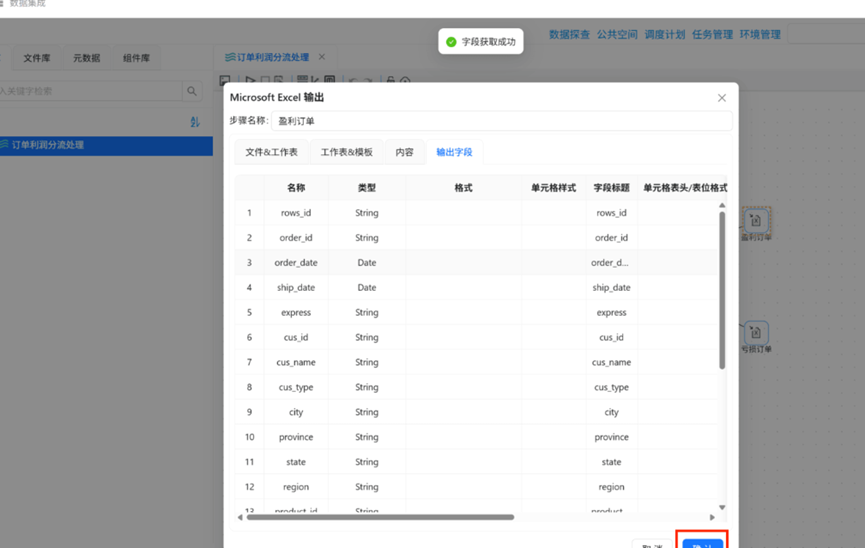

2.点击“输出字段”，右键点击空白处，再点击“获取字段”。

3.字段获取成功后，点击“确认”。

4.“亏损订单”的excel组件的配置步骤和上述三步相同。

2.9执行转换任务

组件配置完成后，点击启动按钮执行任务转换。

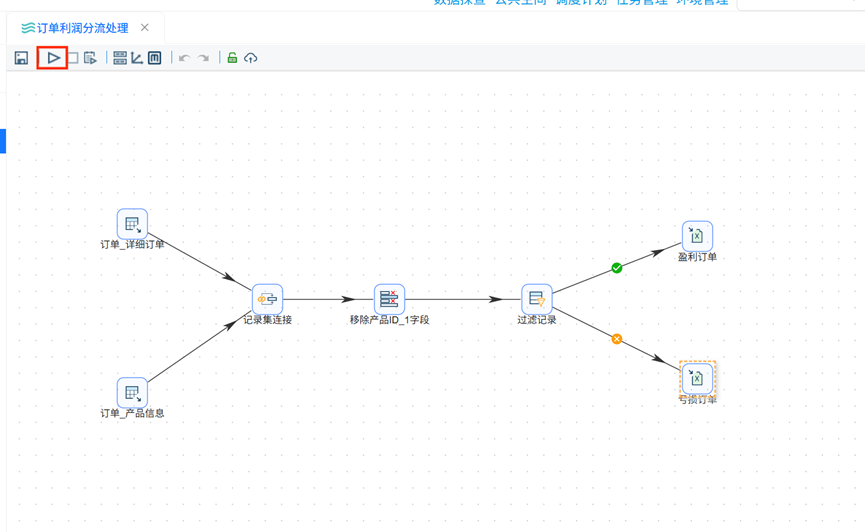

1.点击快捷工具栏的“启动”标签。

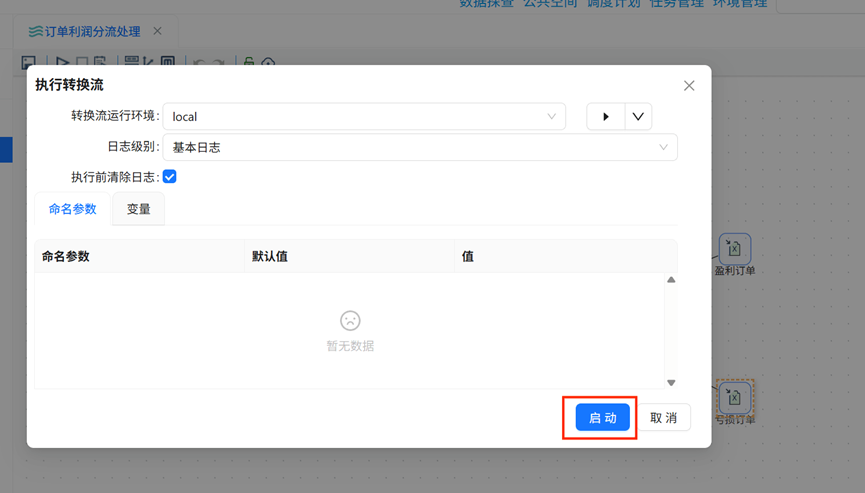

2.在弹窗中点击“启动”。

3.执行成功。

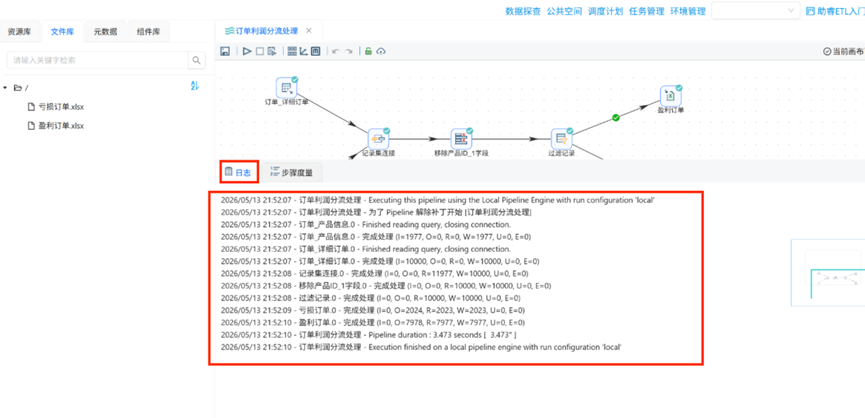

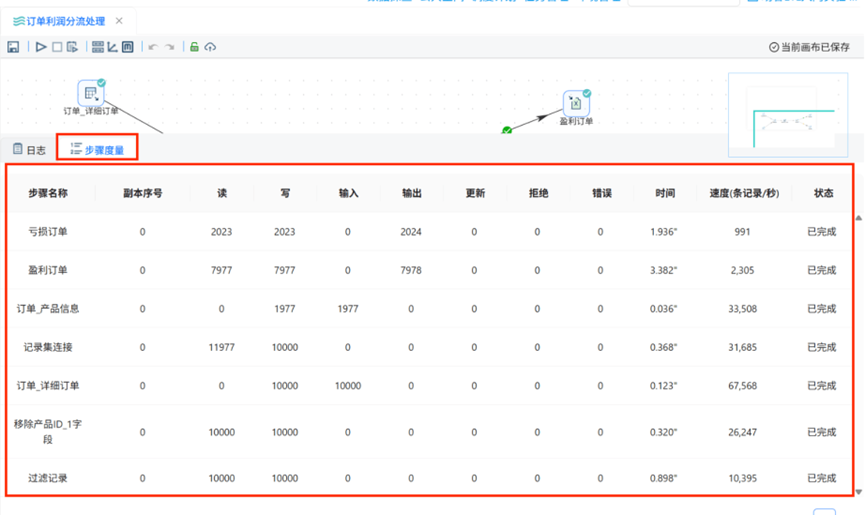

2.10查看执行日志

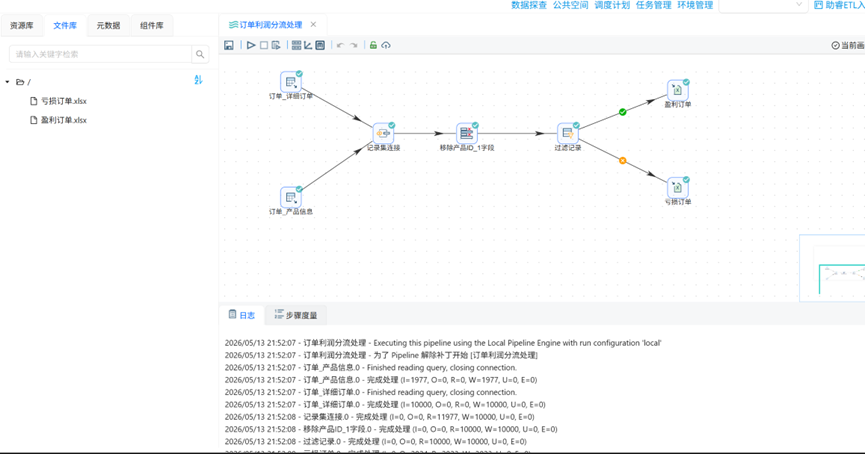

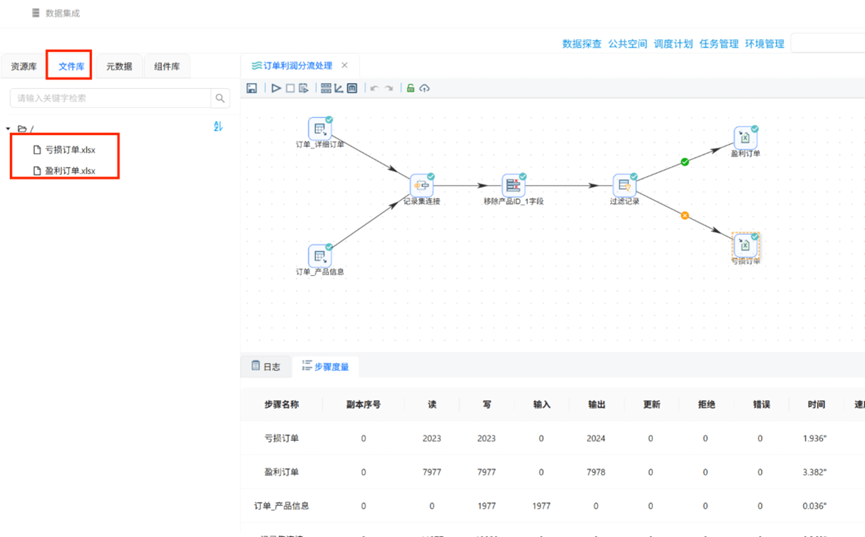

2.11查看输出结果文件

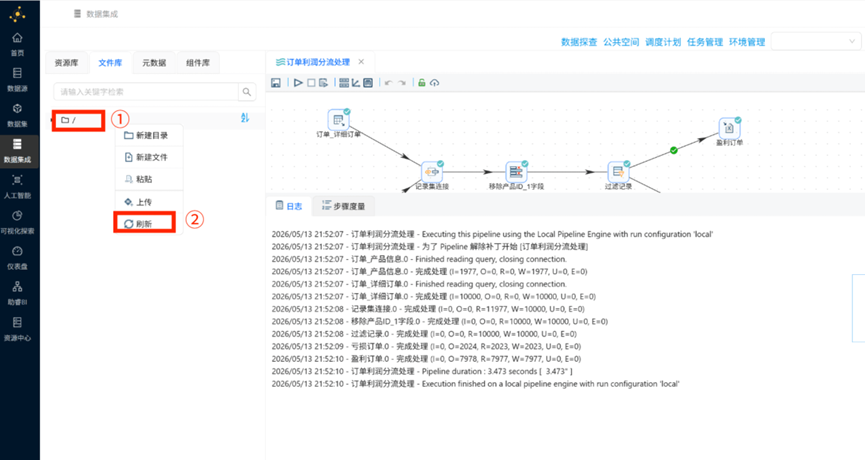

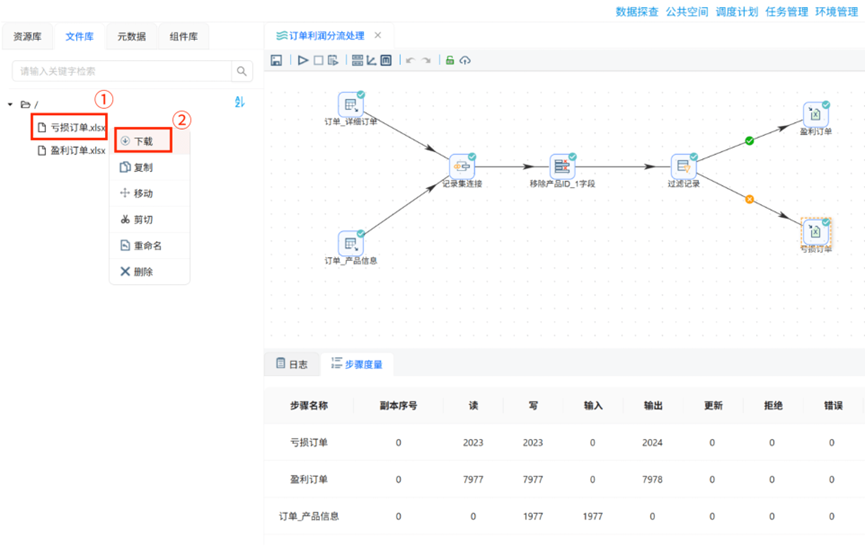

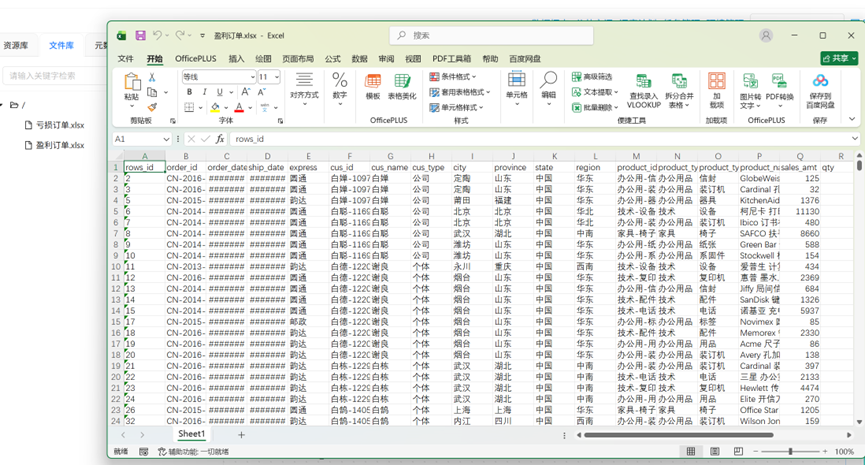

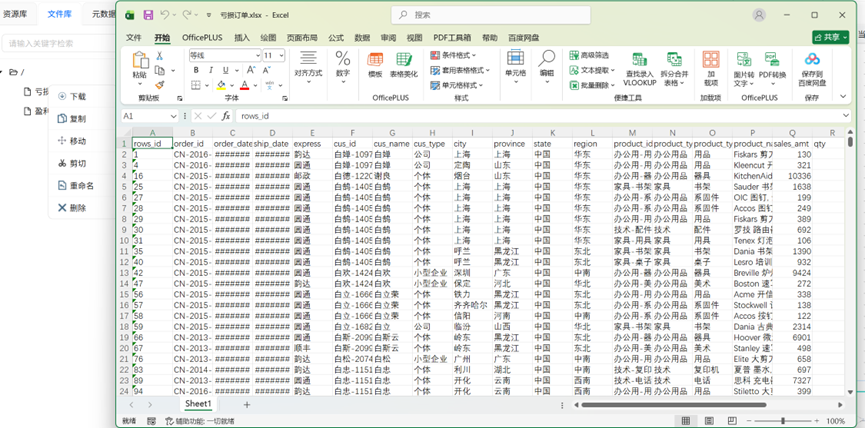

右键点击选择刷新根目录；打开目录查看文件；右键点击文件可以选择下载。

三、实验结果

输出文件	内容	说明
盈利订单.xlsx	profit≥0的订单	可进一步分析高利润产品
亏损订单.xlsx	profit<0的订单	可用于亏损原因追踪

实验成功实现了订单数据的关联与分流处理，为后续的盈利分析提供了规范的数据基础。

四、核心组件说明

组件	作用	本实验配置要点
表输入	读取数据库表	配置数据源和SQL，自动获取字段
记录集连接	多表关联	选择连接类型和连接字段
字段选择	字段筛选与重命名	移除重复的id字段
过滤记录	按条件分流	设置profit≥0
Excel输出	导出结果	配置文件名和输出字段

五、问题与解决

问题1：Excel输出组件生成的文件为空

解决方法：

确认过滤记录组件的profit≥0条件配置正确，检查连接线类型，确保分别选择“True输出”和“False输出”，而非默认的“主输出步骤”。

六、实验总结

本次实验通过助睿零代码ETL平台，完成了订单与产品数据的关联、去重及按利润分流的全流程处理。掌握了表输入、记录集连接、过滤记录等核心组件的配置方法，理解了“抽取、转换、加载”的ETL设计逻辑。零代码拖拽式操作大幅降低了数据加工门槛，为后续复杂的企业级数据处理任务积累了实践经验。
