一、实验背景

1.1实验目的

本次实验旨在熟悉助睿零代码数据集成平台（ETL 平台）的核心功能和操作方法，具体包括：

• 掌握新建转换、添加组件、执行转换等基本操作流程
• 熟悉表输入、记录集连接、字段选择、过滤记录、Excel 输出等常用组件的配置方法
• 理解多表关联、数据过滤与分流处理的 ETL 设计思路

通过本次实验，学生能够独立使用助睿平台完成常见的数据加工任务，为后续更复杂的数据处理场景打下基础。

1.2实验环境

• 助睿零代码在线实验平台：https://lab.guilian.cn/本次实验使用助睿数智（Uniplore）作为一站式数据科学平台。该平台覆盖从数据接入、ETL 处理、机器学习建模到可视化展示的全链路零代码功能，适用于数据分析教学与企业数据加工场景。产品官网为https://www.uniplore.com/
• 数据库：MySQL（含订单数据和产品信息表）
• 数据准备：订单表（business_anaylsis.order_detail）、产品表（business_anaylsis.product）

1.3业务场景

在企业经营分析中，经常需要将多张表关联起来计算利润，并按利润正负对订单进行分类存储。本实验以订单利润分流为例，通过零代码拖拽方式完成这一数据处理任务。

1.4数据加工流程

订单明细表与产品信息表进行左外连接，移除重复字段，按利润是否大于等于零进行分流，最后分别输出盈利订单和亏损订单到两个Excel文件。

• 实验步骤

2.1登录实验平台

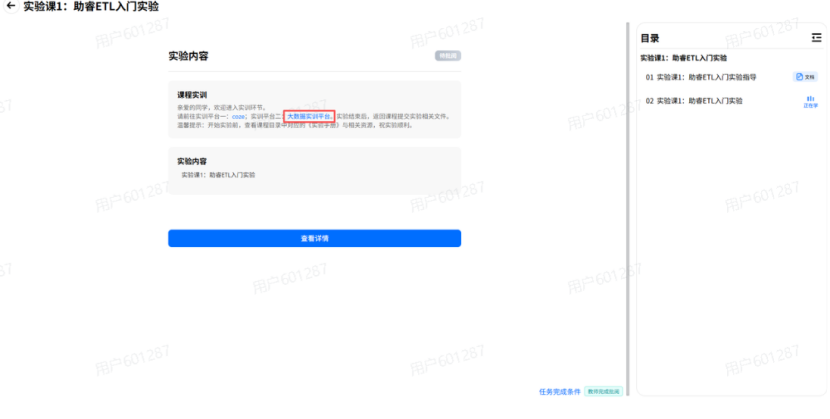

点击课程实训说明中的“大数据实训平台”，即可前往实验地址 https://lab.guilan.cn/

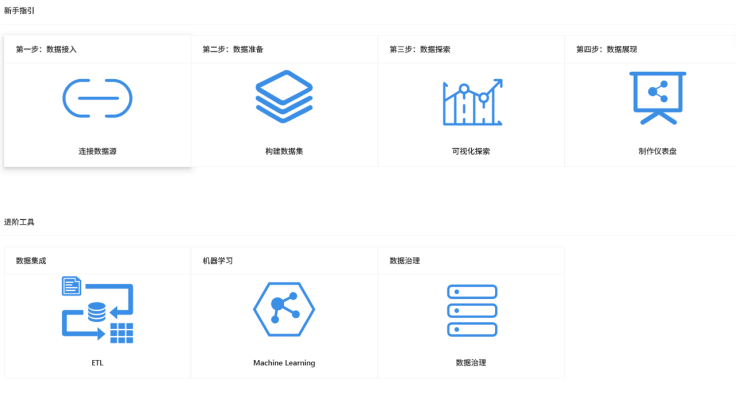

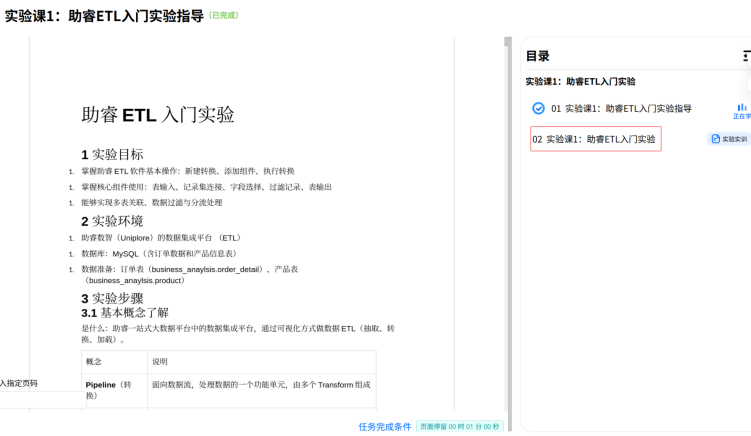

从贵兰在线进入实验平台可以自动登录，登录成功后进入实验平台首页

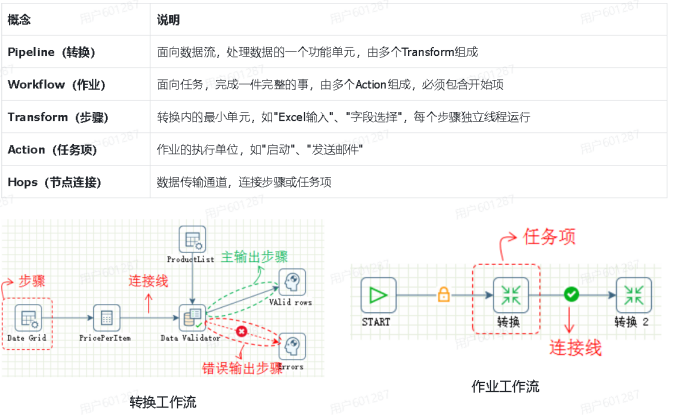

2.2基本概念了解

助睿实验平台是一个面向数据分析与教学的一站式零代码实验平台。

2.3团队管理

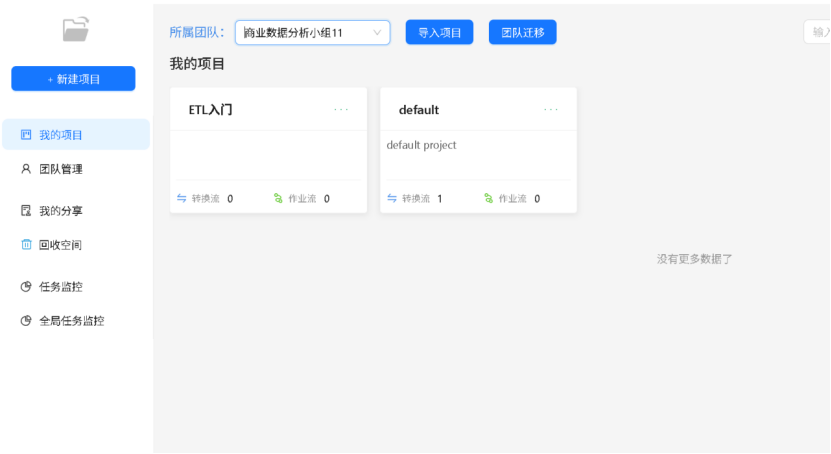

进入实验平台首页后，点击数据集成/ETL，进入数据集成界面

每个小组的组长可以创建小组的团队方便团队实验作业的管理

点击“团队管理”菜单，并点击“新增团队”

这里团队已做好

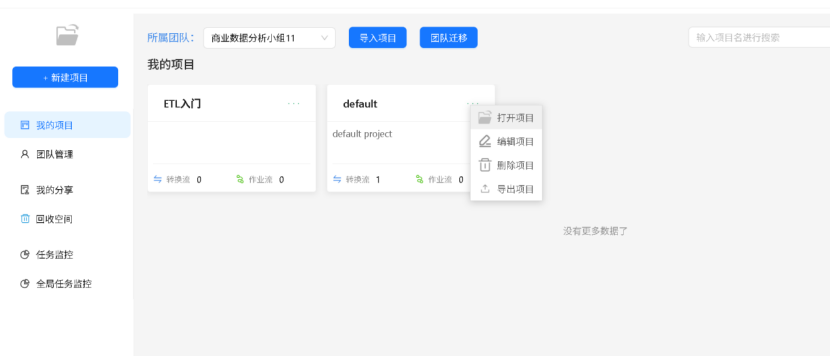

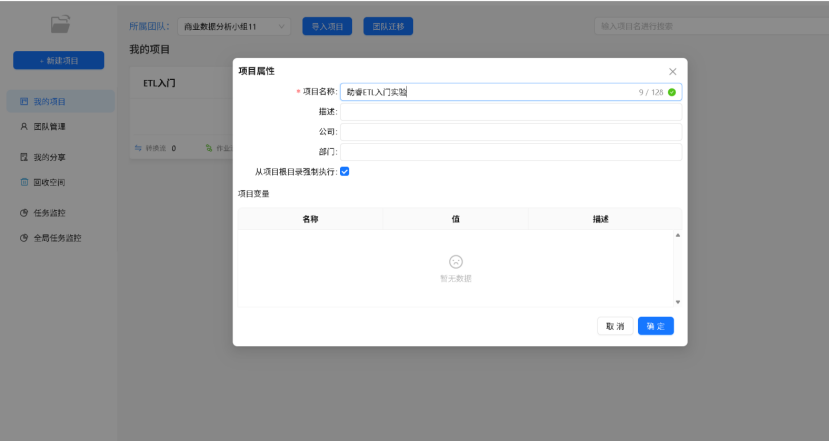

2.4创建实验项目：

同步数据源

在项目页面，可以看到左侧有3个菜单：资源库、文件、元数据

Ÿ资源库用于对工作流的管理，包括新建、删除、修改、查看工作流的信息；导出导入工作空间；调度管理等操作

Ÿ文件库用于保存工作流中需要用到的文件和工作流产生的文件

Ÿ元数据管理是数据集成的重要基石，可以为工作流定义“运行配置”、“数据库”、“flink集群”等配置

本次实验主要用到资源库和文件库

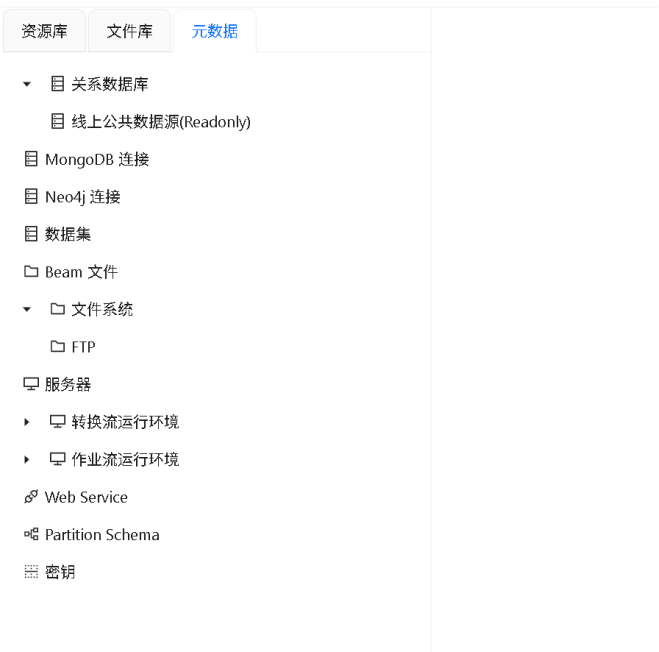

首先获取本次的实验数据集：点击“元数据”，右键根“关系数据库”，点击“同步数据源”

切换 “文件库” 菜单再切换回到元数据，可以看到成功同步的数据库线上公共数据源。

2.6新建转换流

次实验将创建“订单利润分流处理”转换流，实现订单数据与产品信息的关联，并根据利润正负将数据分流为盈利订单和亏损订单，分别输出到两个Excel文件。

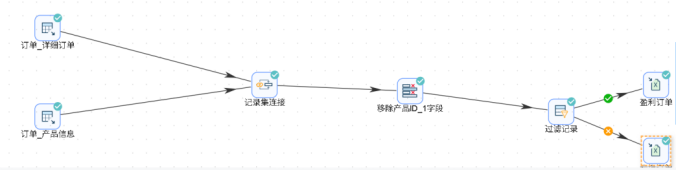

整体逻辑：订单明细表 → 左外连接产品信息表 → 移除重复ID字段 → 按利润≥0分流 → 盈利订单/亏损订单分别输出

各组件作用：

组件              作用

表输入（订单/产品）  读取原始数据

记录集连接          按产品ID关联两表

字段选择          移除重复的ID字段

过滤记录          根据利润正负分流

Excel输出          分别输出盈利/亏损订单

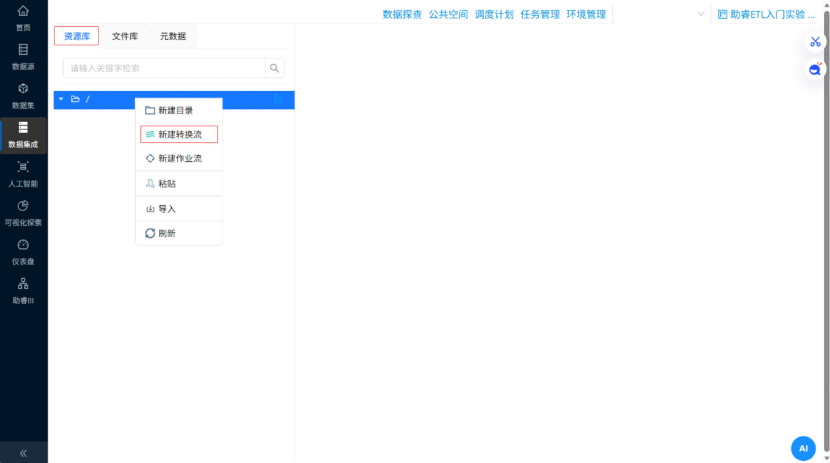

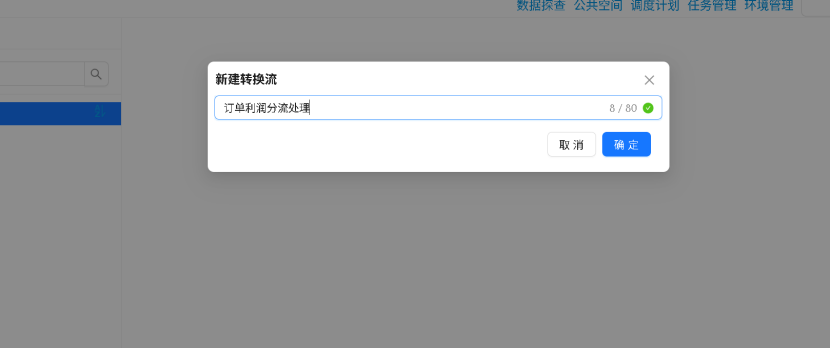

新建转换流具体操作如下：

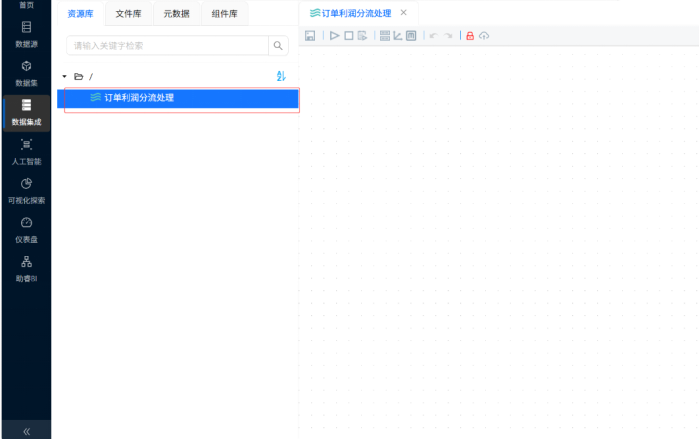

创建成功后进入转换流设计页面

2.7添加组件

在建立转换任务后，可添加相应操作组件到转换任务中。

下面以订单数据（business_anaylsis.order_detail）和产品信息数据（business_anaylsis.product）生成盈利订单数据和亏损订单数据为例来构建转换任务，按如下顺序向转换中添加组件：

（1）添加表输入组件

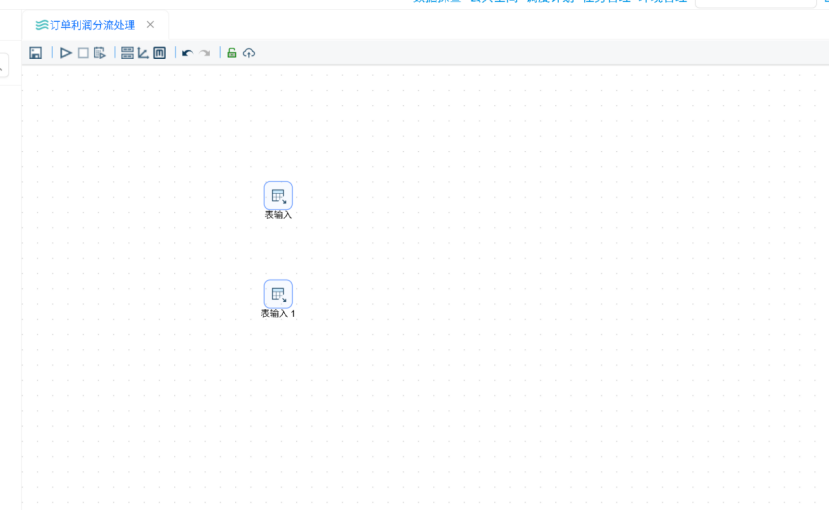

本次实验需要将两类数据进行合并计算，所以需要添加2个表输入组件，读取2个不同表的数据。

点击“组件库”，由于组件库的组件数量较多，可以通过关键字搜索快速获取

在搜索输入框中输入“表输入”，即可查询到“表输入”组件

编辑组件

（2）添加记录集连接组件

使用表输入组件读取数据后，需要通过记录集连接组件将表输入组件的数据进行关联。

在搜索输入框中输入“记录集连接”，将记录集连接组件拖拽至画布中

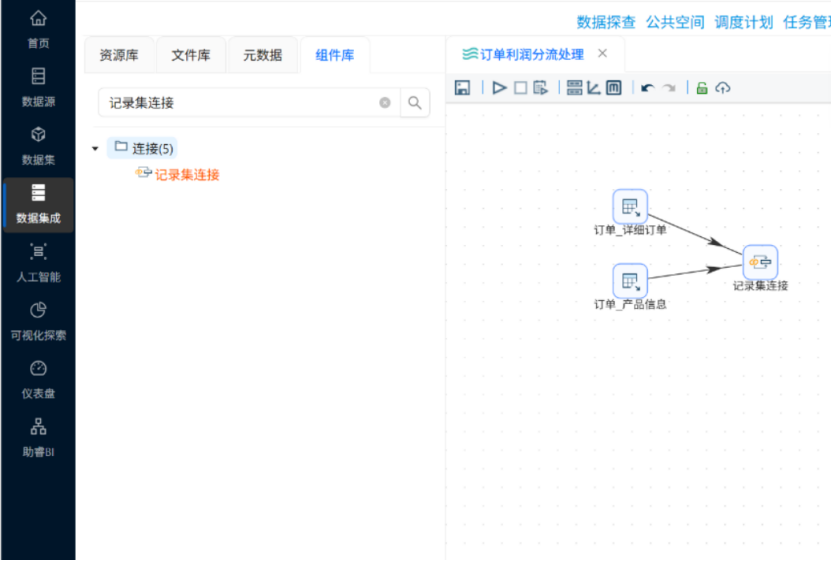

创建两个表输入组件到记录集连接组件的连接线，如下图：

（3）添加字段选择组件

两个表数据进行连接后，会出现重复的字段“产品ID”。我们可以通过“字段选择”组件移除这个多余字段。

在搜索输入框中输入“字段选择”，将字段选择组件拖拽至画布中

将字段选择组件名字修改为“移除产品ID_1字段”

（4）添加过滤记录组件

本次实验是根据订单的利润情况对订单进行分流。使用“过滤记录”组件可以根据记录中某个字段的值进行记录分流。

在搜索输入框中输入“过滤记录”，将过滤记录组件拖拽至画布中

创建字段选择组件到过滤记录组件的连接线，如下图：

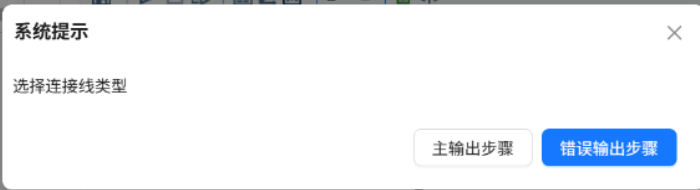

在选择连接线的弹窗中点击“主输出步骤”。由于在进行字段选择操作时，可能有记录不满足要求，导致记录被标记为错误。主输出步骤表示满足要求的记录通过该连接线传输数据

5）添加 excel 输出组件

记录经过“过滤记录”组件后会被分成2个记录流。我们可以根据业务需求将2个记录流输出到指定位置（文件、数据库表）。在本次实验中，我们选择将记录输出到 Excel 文件中。

在搜索输入框中输入“excel 输出”，将2个表输出组件拖拽至画布中。

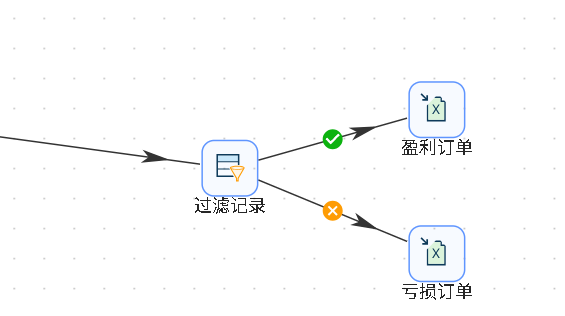

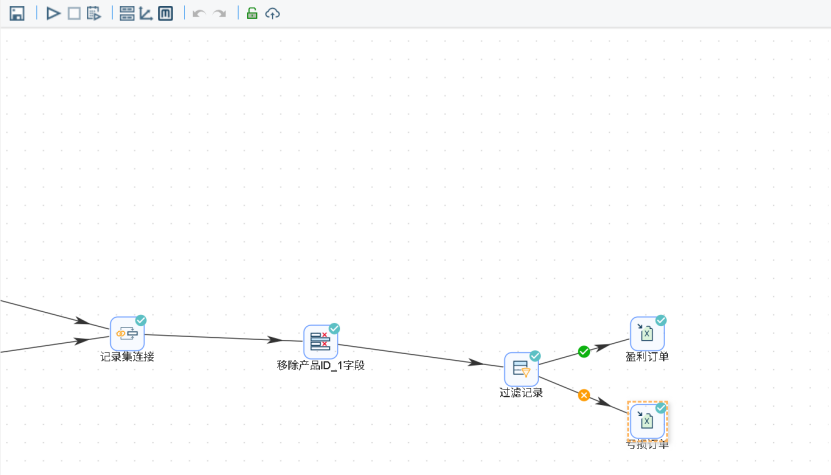

2个excel 输出组件分别命名为“盈利订单”和“亏损订单”，并创建过滤记录组件到两个excel 输出组件的连接线，在选择连接线类型的弹窗中分别选择“True输出”和“False输出”

“True输出”表示满足过滤条件的记录输出。

“False输出”表示不满足过滤条件的记录输出。

2.8配置组件信息

组件添加完成后需要对其进行相应配置。

2.8.1表输入组件配置

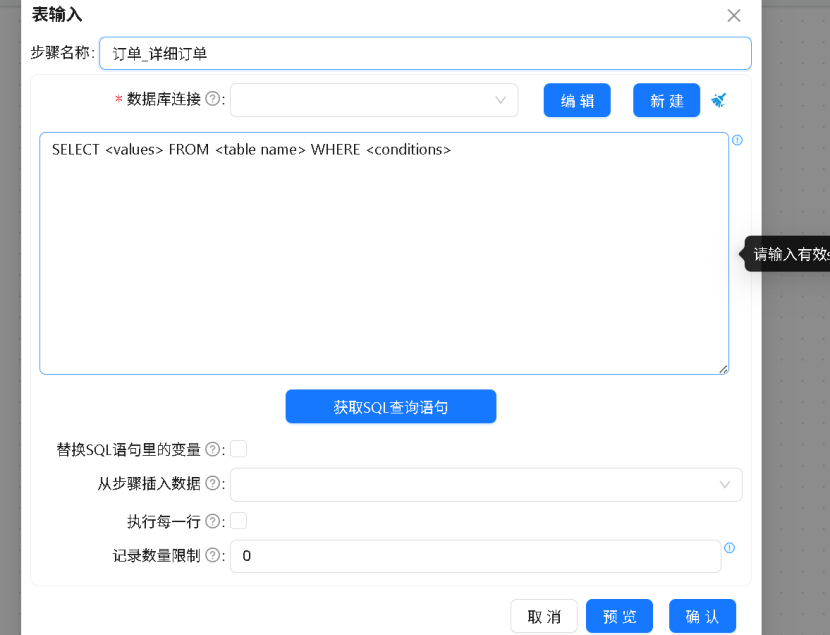

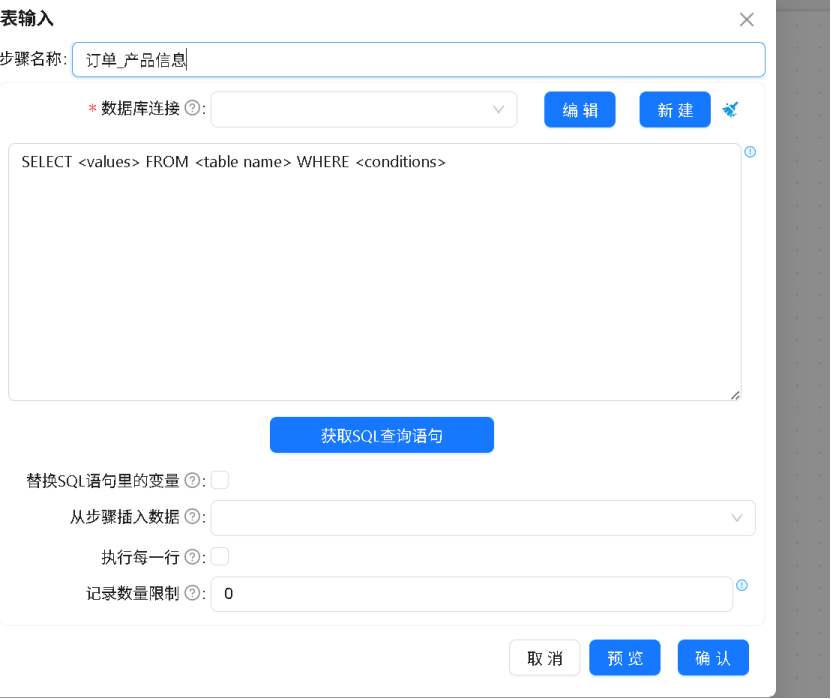

双击订单_详细订单表输入组件，弹出组件配置页面。在数据库连接下拉框中选择已同步的“线上公共数据源(Readonly)”

点击“获取SQL查询语句”，自动生成SQL查询语句。

点开“线上公共数据源(Readonly)”-“表”目录

下滑找到“business_anaylsis.order_detail”并点击它，再点击“确定”

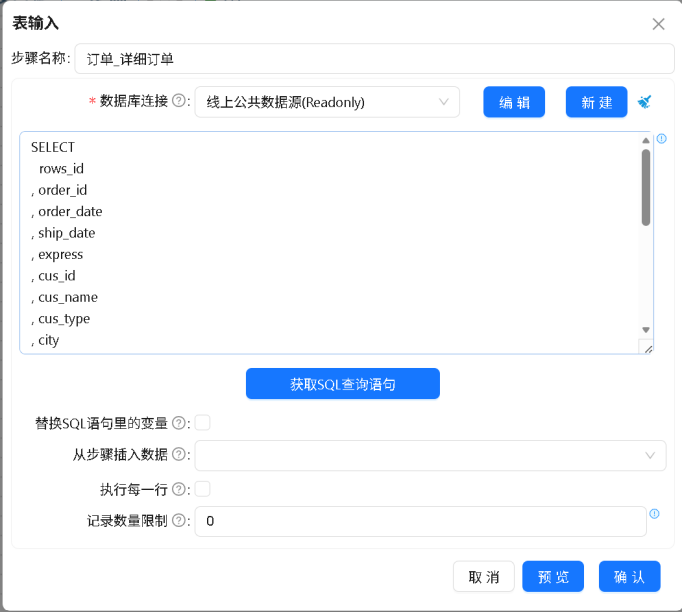

系统自动填写了完整的SQL查询语句，点击“确认”。当自动生成的SQL语句无法满足业务需求时，也可以通过在文本框输入自定义SQL语句。表输入组件的其他配置参数保持默认即可。

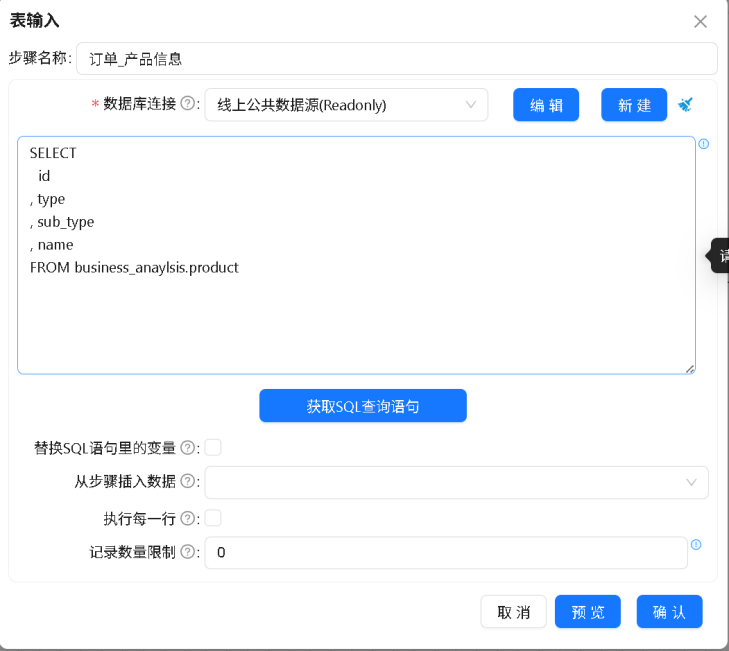

另一个订单_产品信息表输入也参考上述配置，获取“business_anaylsis.product”的SQL查询语句

2.8.2记录集连接组件配置

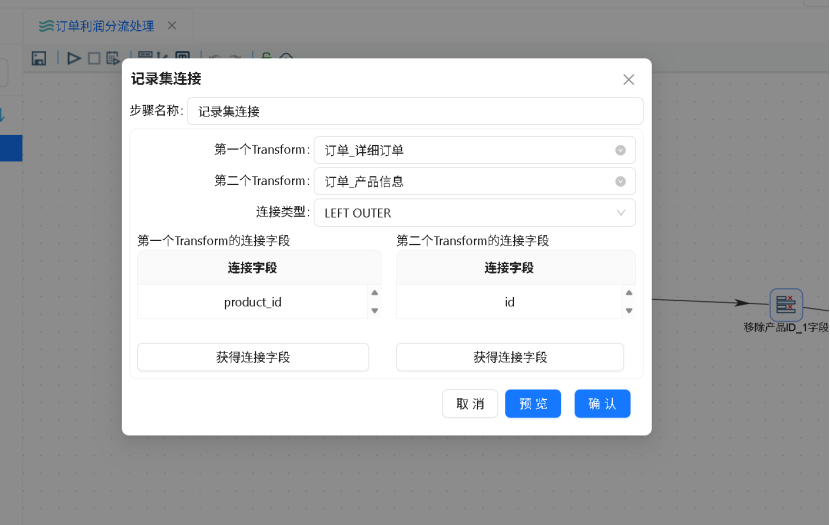

双击记录集连接组件，在下拉列表中选择需要连接的数据来源

第一个Transform选择订单_详细订单，第二个Transform选择订单_产品信息，连接类型选择LEFT OUTER

点击第一个Transform的连接字段中的“获得连接字段”按钮，即可获取表输入组件在订单_详细订单的查询到的字段，同样的，获取第二个Transform的连接字段

第一个Transform字段保留 produc_id，第二个Transform的字段保留 id，连接类型选择LEFT OUTER，表示使用订单_详细订单的字段 produc_id 与订单_产品信息的字段 id 进行左外连接

第一个Transform字段中除了 produc_id 外的其他字段，右键点击“删除选中的行”，第一个Transform字段中除了id 外的其他字段，右键点击“删除选中的行”

2.8.3字段选择组件配置

通过记录集连接后，我们可以发现，字段 produc_id 与字段 id 内容相同，只需要保留一个，因此，需要使用“移除产品ID_1字段”字段选择组件的移除选项移除字段 id，具体操作如下：

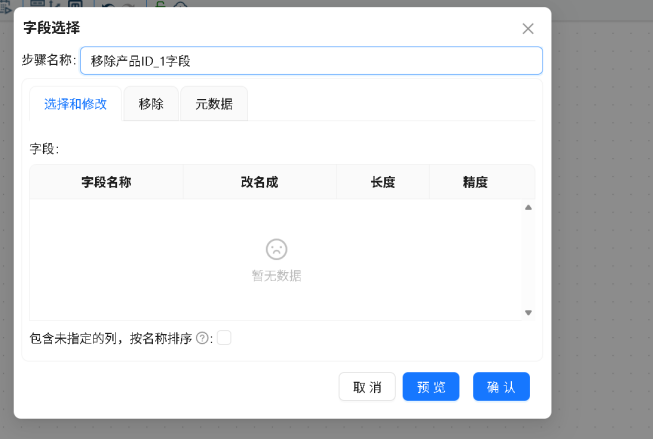

双击“移除产品ID_1字段”字段选择组件，点击“移除”，并点击“获取字段”

在获取的字段中选中除“id”字段以外的字段，右键点击“删除选中的行”

2.8.4过滤记录组件配置

根据业务需求需要将盈利订单和亏损订单分开存储，两个订单可以使用字段利润来区分

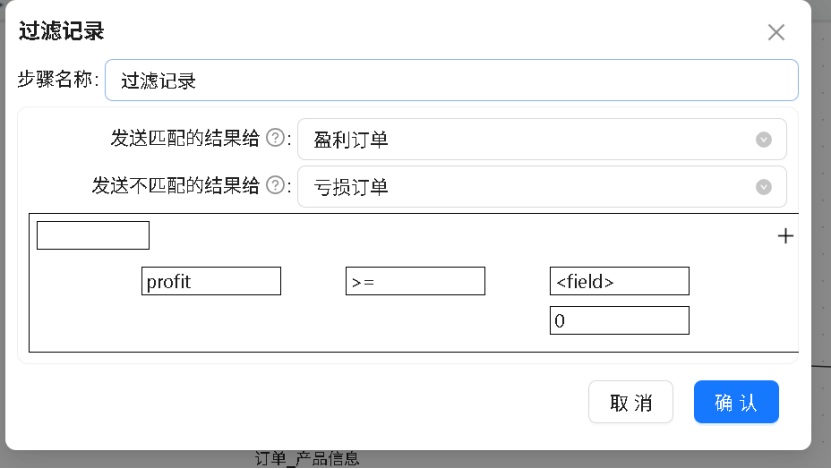

双击“过滤记录”组件，在弹窗中的下拉列表中选择将结果发送给不同的后续处理步骤，如下图：

选择字段**利润（profit）**来作为判断字段，选中“profit(Number)”后点击“确定”；>=0 作为判断条件，在函数中选择“>=”，点击“确定”。点击“value”，值类型选择“Integer”，值输入“0”点击“确定”

2.8.5 Excel输出组件配置

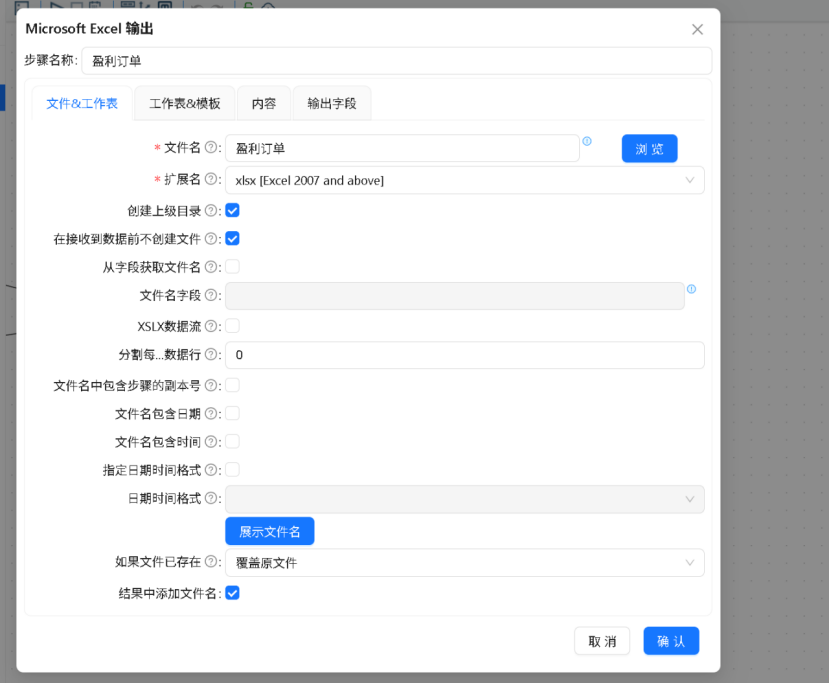

将接收到的结果写入到Excel表中，双击“盈利订单”excel表输出组件，在配置弹窗中，文件名修改为“盈利订单”，选择文件拓展名“xlsx [Excel 2007 and above]”

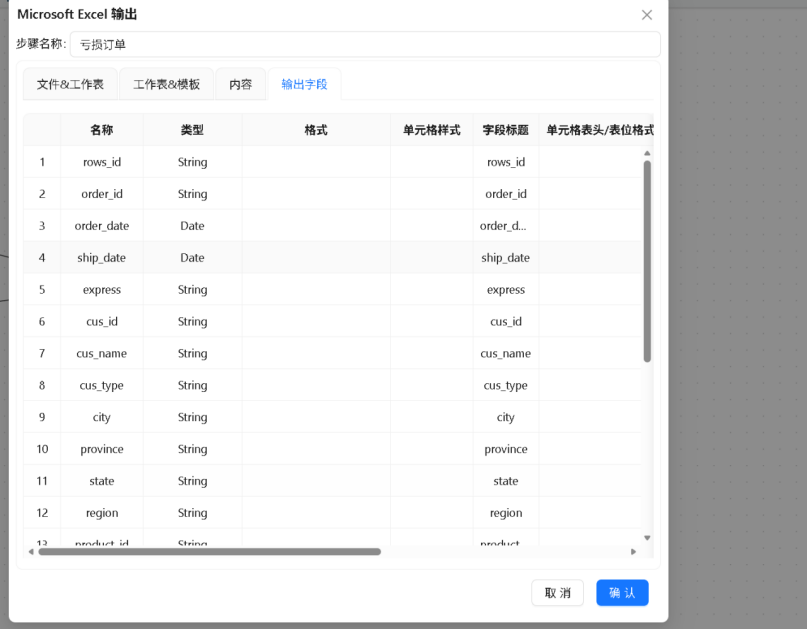

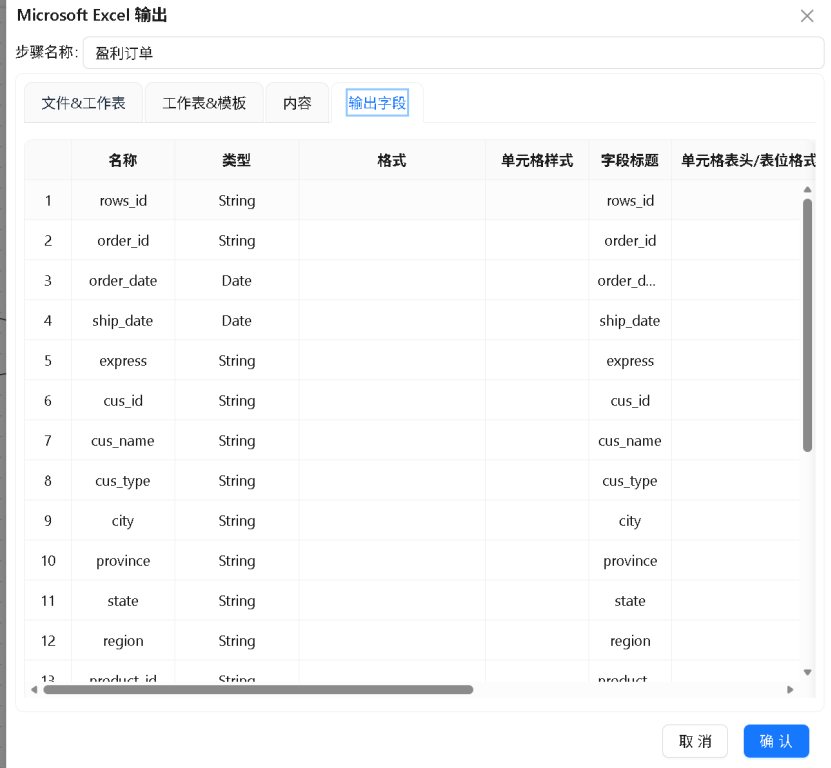

在配置弹窗中点击“输出字段”，在空白表格处右键点击“获取字段”

字段获取后，点击“确认”

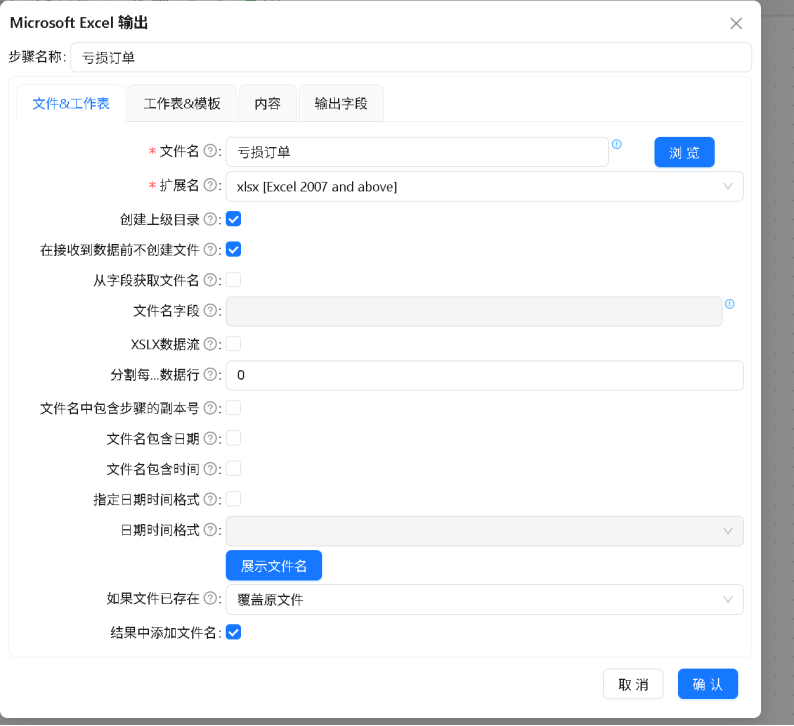

“亏损订单”的excel组件也进行同样的设置

2.9执行转换

组件配置完成后，可执行转换任务，点击启动按钮

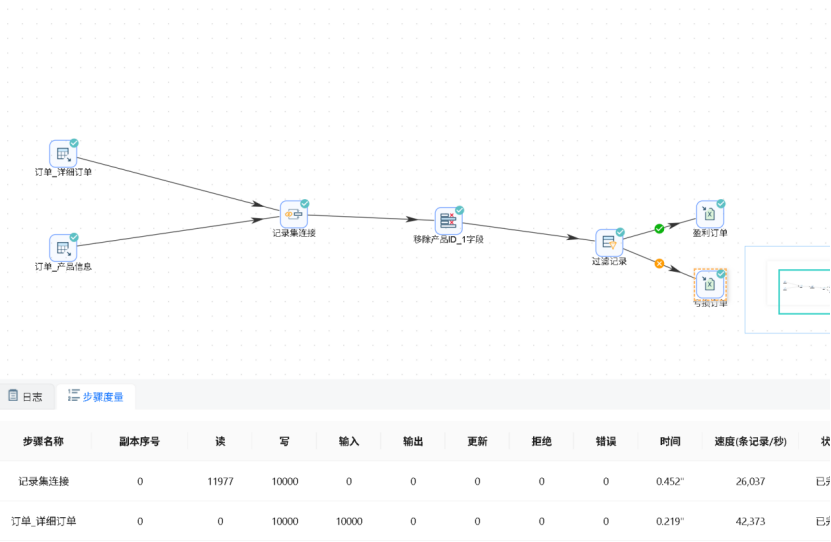

在弹出的窗口中点击“启动”，便可以看到执行结果

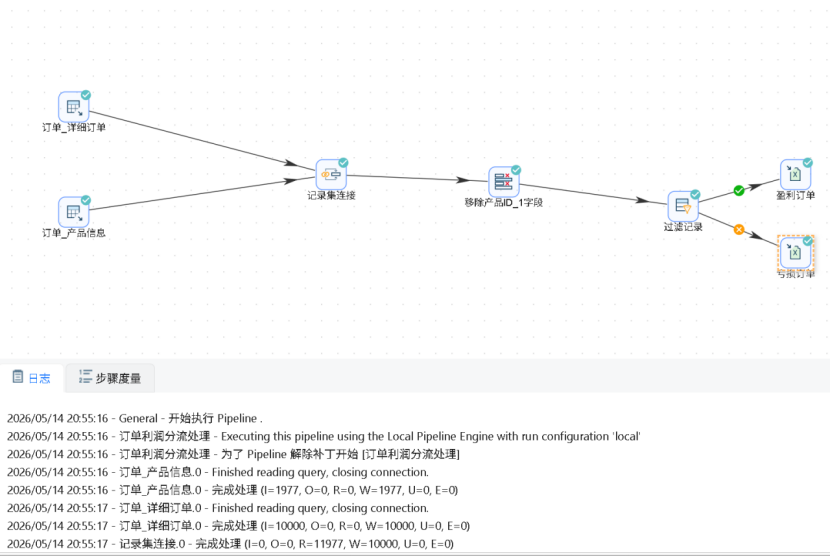

2.10查看日志

任务执行过程中，会将相关操作记录到日志中，任务执行完毕后，可查看执行结果及日志，如下所示

2.11查看结果

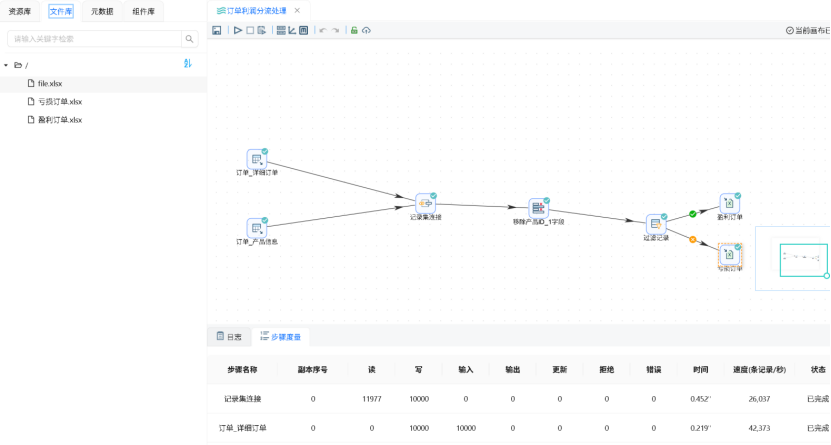

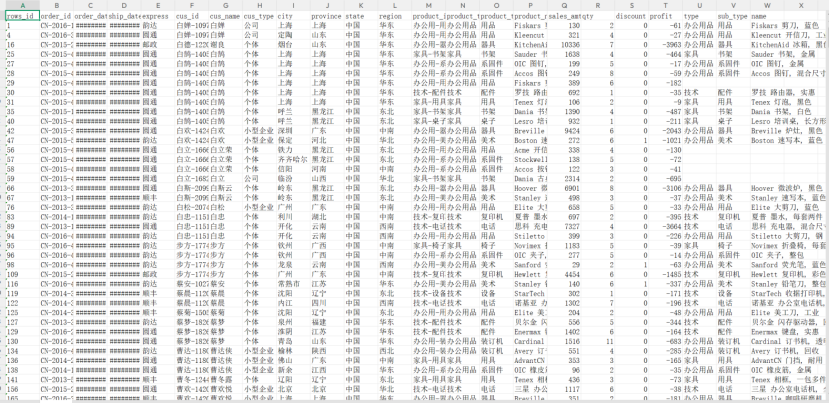

点击“文件库”，右键根目录刷新，可以看到转换任务的输出结果：盈利订单和亏损订单，可以右键下载查看

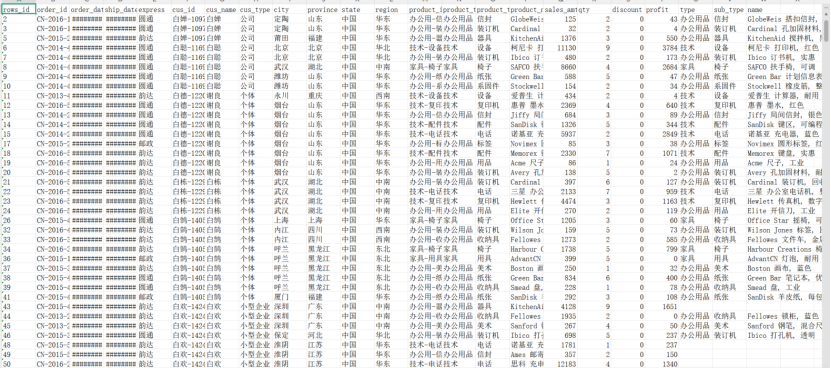

盈利订单

亏损订单

实验成功实现了订单数据的关联与分流处理，为后续的盈利分析提供了规范的数据基础。

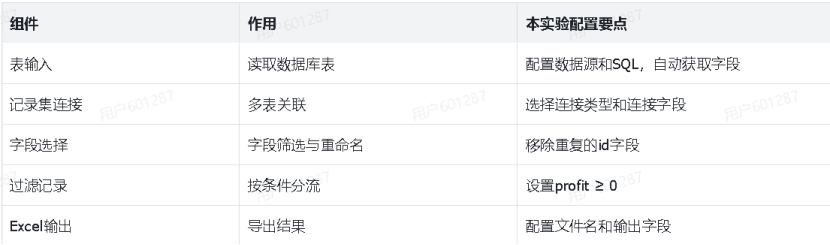

• 核心组件

四、问题与解决

在实验过程中遇到了两个问题：

问题1：Excel输出获取不到字段

解决方法：配置Excel输出时点击“获取字段”没有反应。原因是过滤记录到Excel输出的连接线类型选错了，盈利订单应连接“True输出”，亏损订单应连接“False输出”。重新创建连接线并正确选择后恢复正常。

问题2：Excel输出组件因文件名相同导致执行报错

解决方法：配置完两个Excel输出组件后执行转换，系统报错。检查发现两个组件的默认输出文件名都是“file”，没有修改。两个输出步骤使用了相同的文件名，导致平台无法区分。将盈利订单和亏损订单的“文件名”分别修改为“盈利订单”和“亏损订单”后，重新执行正确。

五、实验总结

通过本次实验，熟悉了助睿零代码ETL平台的基本操作方法，包括创建项目、同步数据源、新建转换流、添加和配置组件、执行转换以及查看结果。掌握了表输入、记录集连接、字段选择、过滤记录、Excel输出等常用组件的配置方法，理解了多表关联和条件分流在数据处理中的应用。

相比传统编写SQL和脚本的数据处理方式，助睿平台的零代码拖拽式操作更加直观，组件之间的数据流向清晰可见，便于理解和调试。对于初学者来说，这种方式降低了学习门槛，能够快速上手完成常见的数据加工任务。
