助睿实验作业1-订单利润分流数据加工

1. 实验背景

1.1实验目的

本次实验的主要目标是认识并掌握助睿零代码数据集成平台（ETL 平台）的基本功能与操作流程，具体涵盖以下方面：

1．学习如何创建转换、向画布添加组件以及启动转换等基础操作

2．了解表输入、记录集连接、字段选择、过滤记录、Excel 输出等常用组件的配置技巧

3．理解多表关联、数据筛选与分流处理的 ETL 设计模式

完成本实验后，能够独立借助助睿平台处理常见的数据加工需求，为后续应对更复杂的数据处理任务奠定基础。

1.2实验环境

助睿零代码在线实验平台：https://lab.guilian.cn/

本次实验基于助睿数智（Uniplore）平台，这是一款 AI 驱动的一站式数据科学工具。平台覆盖数据接入、ETL 处理、机器学习建模到可视化展示的完整链路，全部以零代码方式操作，适合数据分析教学及企业数据加工场景。产品官网：https://www.uniplore.com/

数据库：MySQL（包含订单数据表与产品信息表）

数据准备：订单表（business_anaylsis.order_detail）与产品表（business_anaylsis.product）

1.3简要处理流程

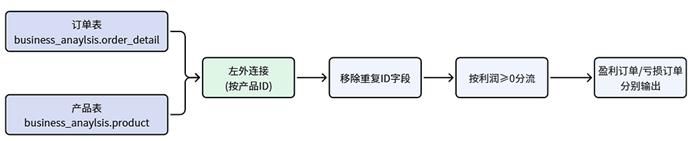

将订单明细表与产品信息表做左外连接，去除重复字段，依据利润是否 ≥ 0 进行分流，最终将盈利订单和亏损订单分别写入两个 Excel 文件。流程如下图所示：

2. 实验步骤

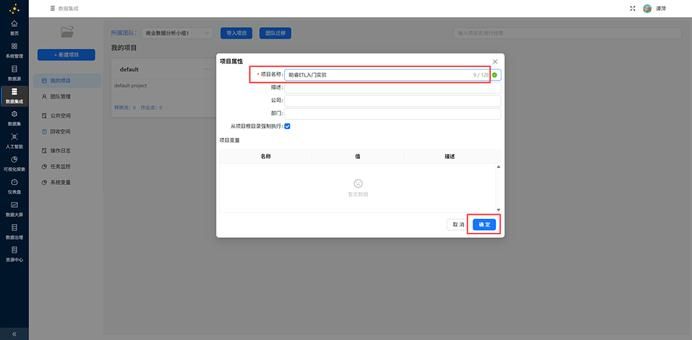

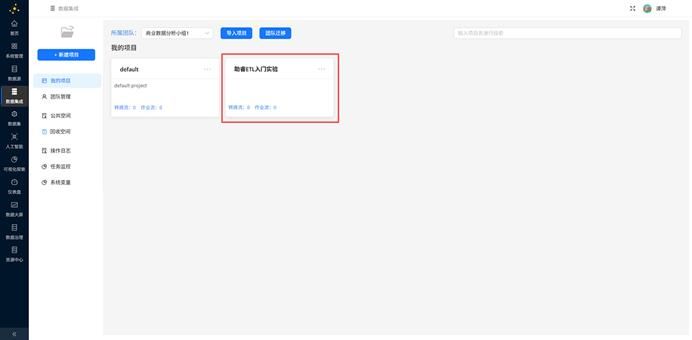

2.1新建项目

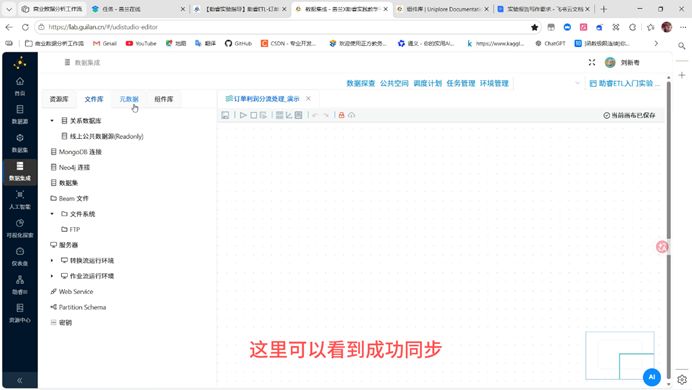

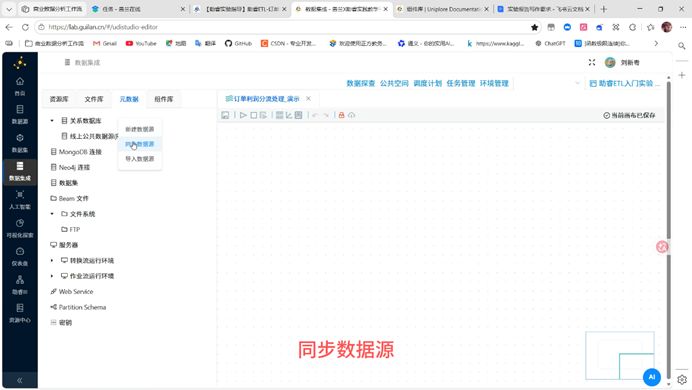

2.2 打开项目并同步数据源

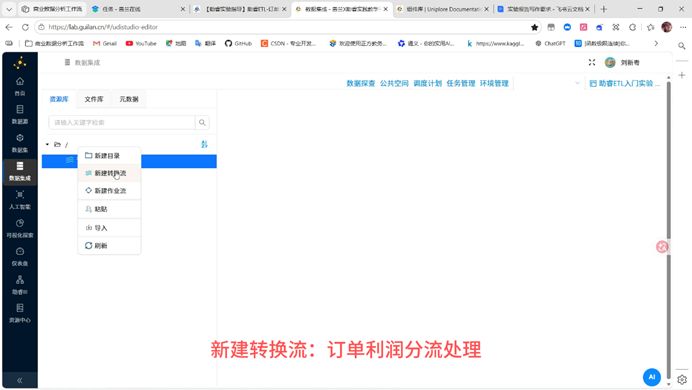

2.3新建转换流

本次实验将新建一条名为“订单利润分流处理”的转换流，实现对订单数据与产品信息的关联，并依据利润的正负将数据分流为盈利订单与亏损订单，分别导出至两个 Excel 文件。

整体逻辑：订单明细表 → 左外连接产品信息表 → 删除重复 ID 字段 → 按利润 ≥ 0 分流 → 盈利订单 / 亏损订单分别输出。

2.4添加组件

（1）添加表输入组件

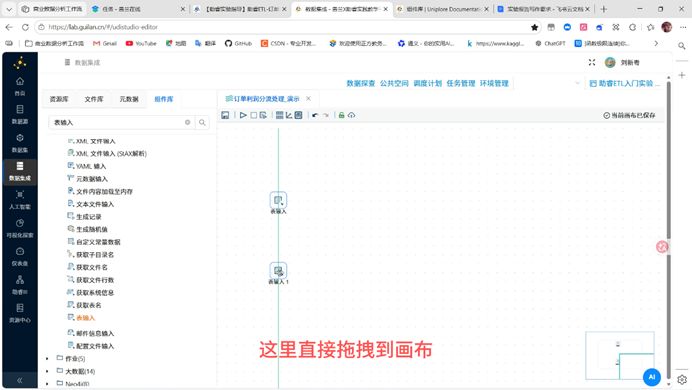

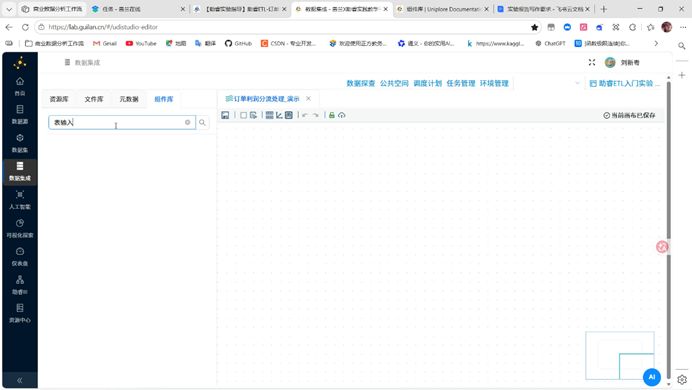

在组件库中搜索所需组件，直接拖入画布即可。由于需要连接两张表，因此要添加两个表输入组件。

双击组件可进入编辑界面，配置组件信息。

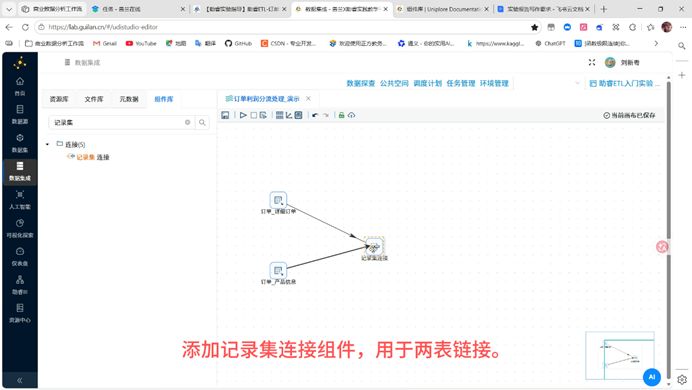

（2）添加记录集连接组件

加入记录集连接组件，用于将两张表进行关联。将两个表输入组件分别与记录集连接组件相连，操作方式同样是拖拽连线。

（3）添加字段选择组件

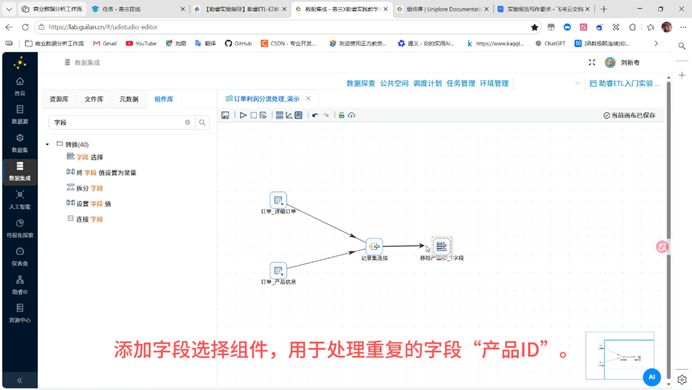

两表连接后会产成重复的“产品 ID”字段，可以通过“字段选择”组件将其移除。

在搜索框中输入“字段选择”，将对应组件拖入画布。

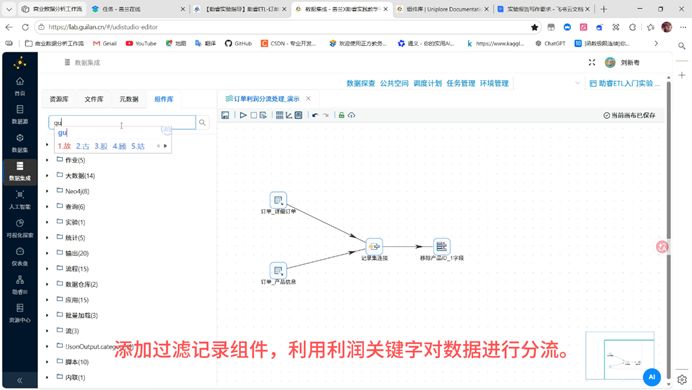

（4）添加过滤记录组件

本实验需要根据订单的盈利情况对数据进行分流，“过滤记录”组件能够依据指定字段的值将记录划分到不同分支。

在搜索框中输入“过滤记录”，将该组件拖入画布。

将字段选择组件与过滤记录组件连接时，选择主输出步骤。

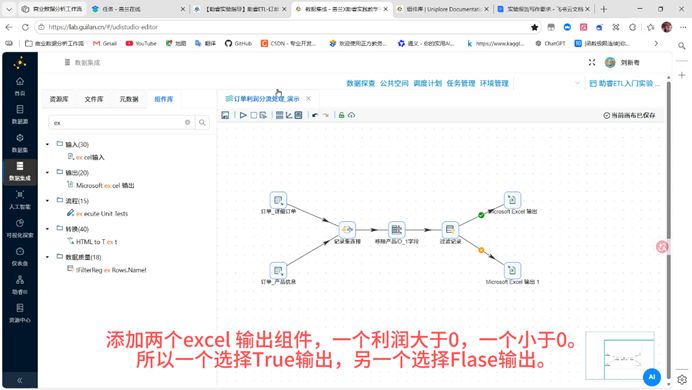

（5）添加 excel 输出组件

数据流经“过滤记录”组件后会被拆分为两条记录流。根据实际需求，可将这两条记录流输出至指定位置（如文件或数据库表）。本次实验选择将结果写入 Excel 文件。

在搜索框中输入“excel 输出”，将两个 Excel 输出组件拖入画布。

至此，转换任务的流程框架已搭建完成。但目前仅为结构框架，内部的业务逻辑尚未设定，接下来需要为各组件逐一配置参数。

2.5. 配置组件信息

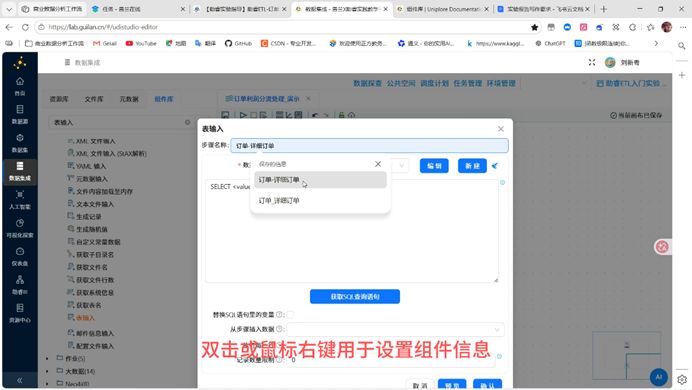

（1）表输入组件配置

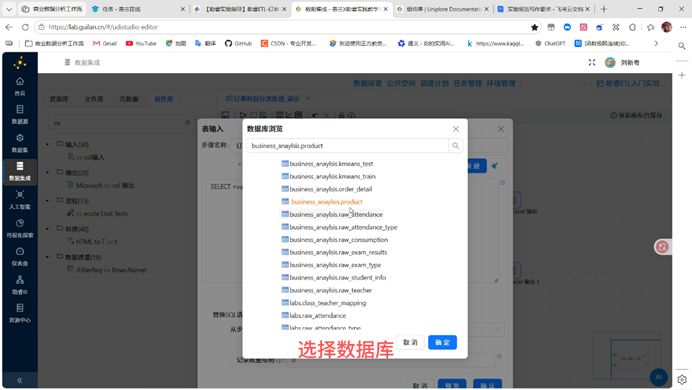

双击“订单_详细订单”表输入组件，弹出配置窗口。在数据库连接下拉列表中选择已同步的“线上公共数据源（Readonly）”。

两个表的操作方式一致，区别在于第一个选择表“business_anaylsis.order_detail”，第二个选择表“business_anaylsis.product”。

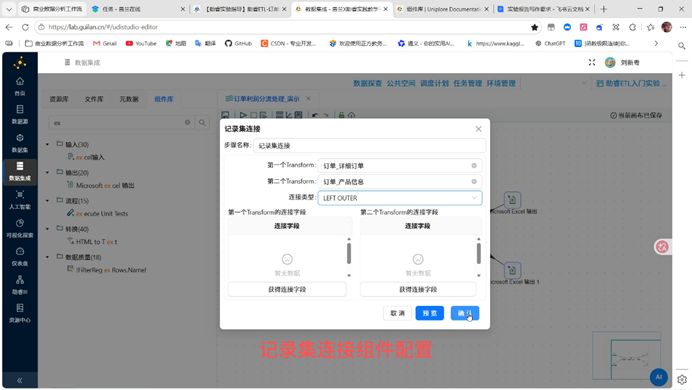

（2）记录集连接组件配置

双击记录集连接组件，从下拉列表中选取要连接的数据来源。

第一个 Transform 选择“订单_详细订单”，第二个 Transform 选择“订单_产品信息”，连接类型设为 LEFT OUTER。

第一个Transform字段保留 produc_id，第二个Transform的字段保留 id，连接类型选择LEFT OUTER，表示使用订单_详细订单的字段 produc_id 与订单_产品信息的字段 id 进行左外连接。

第一个Transform字段中除了 produc_id 外的其他字段，右键点击“删除选中的行”，第一个Transform字段中除了id 外的其他字段，右键点击“删除选中的行”。

（3）字段选择组件配置

连接完成后可以发现，字段 produc_id 与字段 id 的内容完全一致，只需保留其中之一。因此通过“移除产品ID_1字段”字段选择组件的移除功能删除字段 id，具体步骤如下：

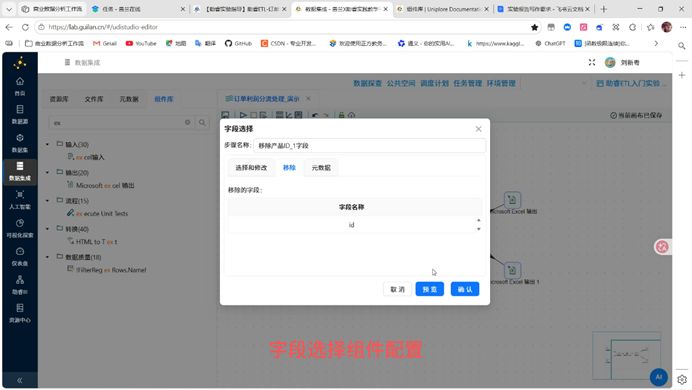

双击“移除产品ID_1字段”字段选择组件，点击“移除”，然后点击“获取字段”。

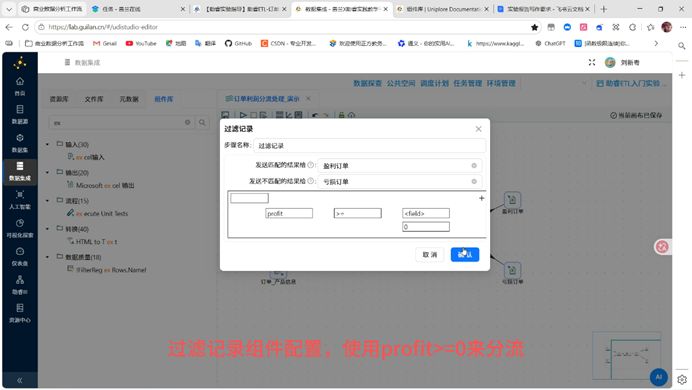

（4）过滤记录组件配置

出于业务需要，应将盈利订单与亏损订单分开存放，可通过“利润”字段进行区分。

双击“过滤记录”组件，在弹出的配置窗口中设定将结果分别发送到不同的后续步骤。

（5）Excel 输出组件配置

将分流后的结果输出为 Excel 文件：双击“盈利订单”Excel 输出组件，在配置弹窗中将文件名设为“盈利订单”，文件扩展名选择“xlsx [Excel 2007 and above]”。亏损订单同理设置。

（6）执行转换

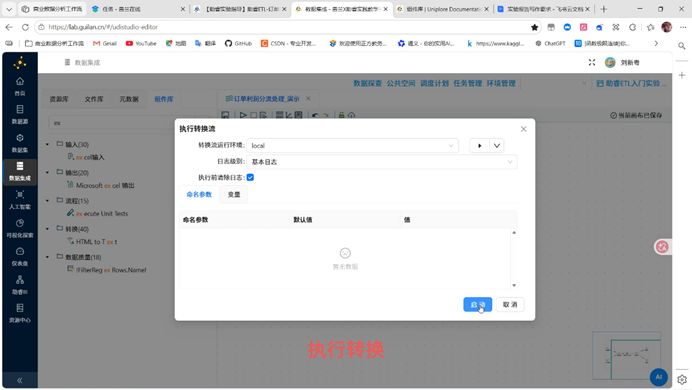

全部组件配置完毕后，点击启动按钮执行转换任务。

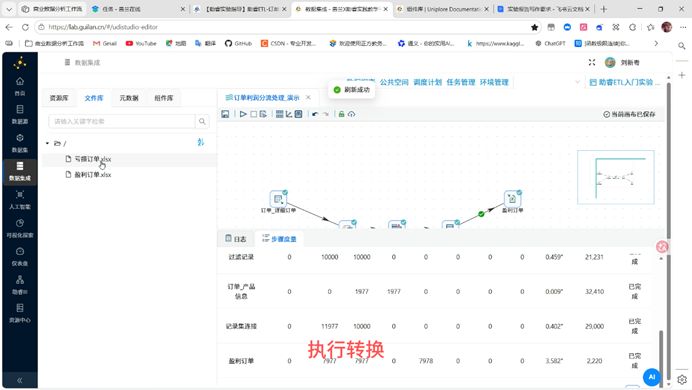

转换结果：

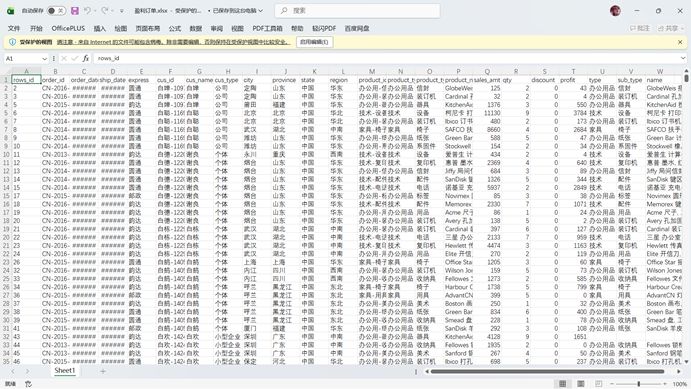

3. 实验结果

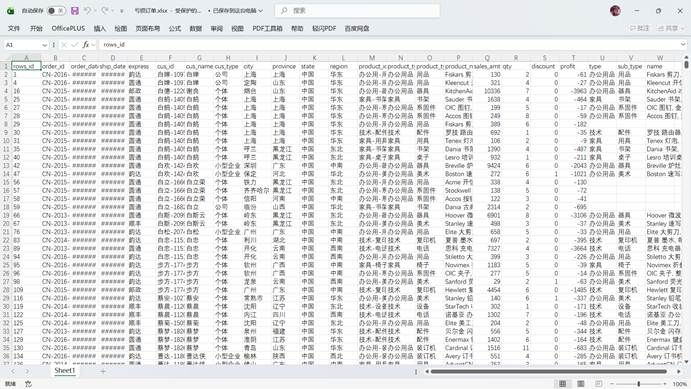

盈利订单：

亏损订单：

4. 问题与解决

在最后一步导出 Excel 时，因未对两张输出表格分别命名，两张表均使用了默认文件名“file”，从而导致导出失败。

为两张表格分别指定名称后，重新执行转换流，导出成功。

5. 实验总结

通过本次实验，掌握了助睿零代码 ETL 平台的基本使用方法，包括创建转换流、配置表输入、记录集连接、字段选择、过滤记录及 Excel 输出等常用组件。在实际操作中，体会到了细节配置（如文件命名）对任务成功执行的重要性。总体而言，本次实验让我对零代码数据处理工具有了更直观的认识，为后续学习更复杂的数据集成与分析任务打下了基础。
