1 实验说明

1.1 实验目的

本实验基于 “数智教育” 大赛数据集，构建学生多维度考勤统计的 ETL 转换流。通过数据接入、关联、衍生、聚合及落地等全流程操作，掌握 ETL 数据处理方法，以解决校园考勤人工统计效率低、口径不一致的问题。同时，结合真实数据优化空值处理策略，保证转换流平稳运行，输出准确的多维度考勤统计结果，为校园考勤管理提供可靠数据支撑。

1.2 实验环境

工具平台：助睿零代码在线实验平台（https://lab.guilian.cn/）

实验依托助睿数智（Uniplore）—— 一款 AI 驱动的一站式数据科学平台。该平台提供从数据接入、ETL 处理、机器学习建模到可视化展示的全链路零代码功能，适用于数据分析教学及企业数据加工场景。产品官网为 https://www.uniplore.com/ 。

数据源：“数智教育” 大赛数据集，包含 7 张核心业务表。

实验设备：计算机（可运行助睿 ETL 平台，具备数据库连接权限）。

1.3 实验范围

本次实验涵盖助睿 ETL 转换流的完整配置，包括多表数据接入、多表关联、考勤行为标签衍生、多维度聚合统计以及结果入库。重点验证数据关联的准确性与统计指标的正确性，并结合数据实际情况调优配置，确保实验顺利完成。

2 转换流整体设计

2.1 功能用途与业务价值

该转换流用于替代人工 Excel 统计，实现从原始打卡数据到标准化考勤结果的闭环处理，批量产出多维度指标。其价值在于固化统计口径、提升效率、沉淀台账，并提供灵活扩展能力 —— 新增考勤类型时无需修改转换流，高度适配校园考勤管理的核心需求。

2.2 核心处理逻辑

转换流遵循 “接入三大数据源 → 多表关联 → 标记考勤行为 → 计算核心指标 → 基础属性关联 → 结果落地” 的自动化处理链路，全程通过助睿 ETL 平台的可视化界面完成配置。

3 数据与标签梳理

3.1 源数据说明

本实验使用 “数智教育” 大赛数据集，共 7 张原始表。聚焦 “考勤主题”，从中筛选出与考勤行为直接相关的三张表，形成 “事实表 + 维度表 + 属性表” 的星型模型：

本次实验共使用三张核心数据源表，共同构成考勤分析的星型数据模型。

考勤主表（3_kaoqin） 用于存储学生每日打卡记录与考勤行为明细，关键字段包含学生 ID、班级 ID、学期、打卡时间、考勤类型 ID 及考勤描述。

考勤类型码表（4_kaoqintype） 用于提供考勤行为的标准名称，区分正常与异常考勤状态，关键字段为考勤类型 ID 与考勤事件名称。

学生信息表（2_student_info） 用于提供学生基础属性信息，支撑多维度统计分析，关键字段包括学生 ID、班级 ID、姓名、性别、出生日期、政治面貌及是否住校。

3.2 标签字段说明

考勤主题标签划分为三类：

3.2.1 学生基础属性标签 包括学生 ID、姓名、班级 ID、班级名称、性别、出生日期、政治面貌等，主要来源于学生信息表。这些字段是后续分维度统计的核心基础。

3.2.2 学生画像维度标签 衍生逻辑：从班级名称提取 “年级”；将 “是否住校” 字段映射为可读文本并处理空值；根据班级名称前缀判断 “校区类型”（新校区 / 老校区）。

3.2.3 考勤行为统计标签 聚焦四类异常行为：迟到次数、早退次数、请假次数、未穿校服次数，作为学生行为规范考核的关键指标。

3.3 标签处理口径

3.3.1 基础属性字段处理口径

  • 学生 ID、姓名、班级 ID、班级名称：直接取自考勤主表。

  • 性别、出生日期、政治面貌：从学生信息表获取，若为空则替换为 “未知”。

3.3.2 衍生维度字段处理口径

  • 年级：根据班级名称包含 “高一”“高二”“高三” 判定，否则为 “未知”。

  • 是否住校：1→“是”，0→“否”，空值→“未知”。

  • 校区类型：班级名以 “白 -” 或 “东 -” 开头为新校区，否则为老校区。

3.3.3 考勤行为指标统计口径

  • 迟到次数：考勤事件名包含 “迟到” 或 “晚到” 且非请假的记录数。

  • 早退次数：考勤事件名包含 “早退” 且非请假的记录数。

  • 请假次数：考勤事件名包含 “请假” 的全部记录数。

  • 未穿校服次数：考勤事件名包含 “校服” 的记录数。

4 实验步骤

4.1 创建实验项目

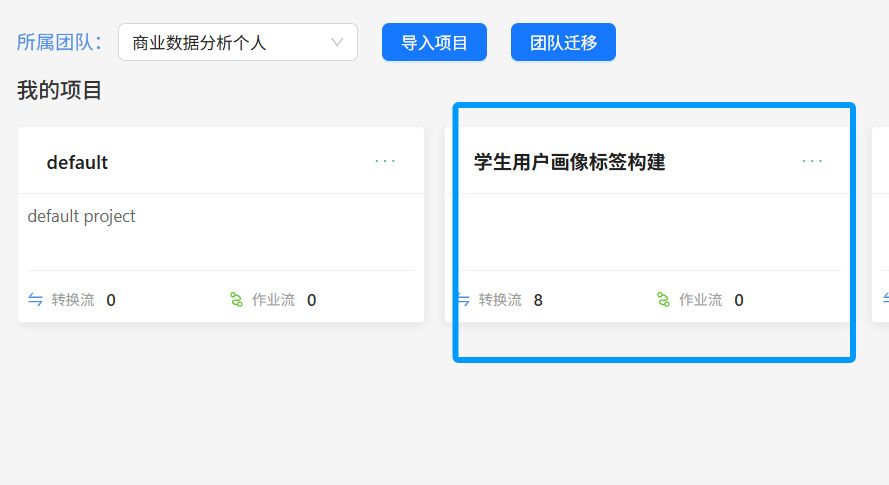

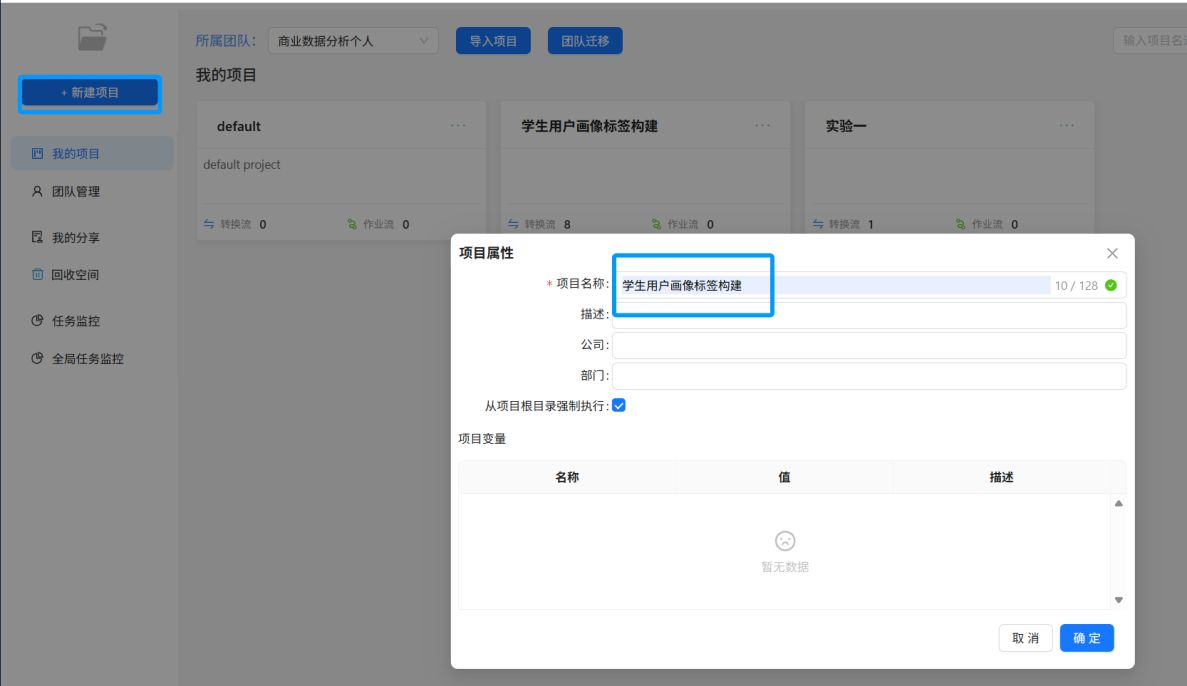

登录平台后，点击 “新建项目”。 填写项目名称 “学生用户画像标签构建”，确认创建。

创建成功，在数据集成页面可见新项目。

4.2 数据资源获取与管理

4.2.1 获取实验数据集

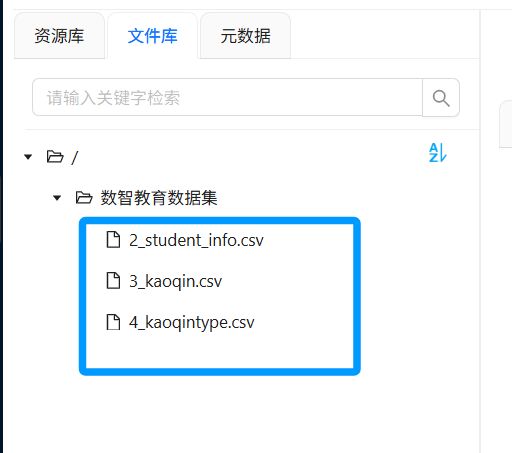

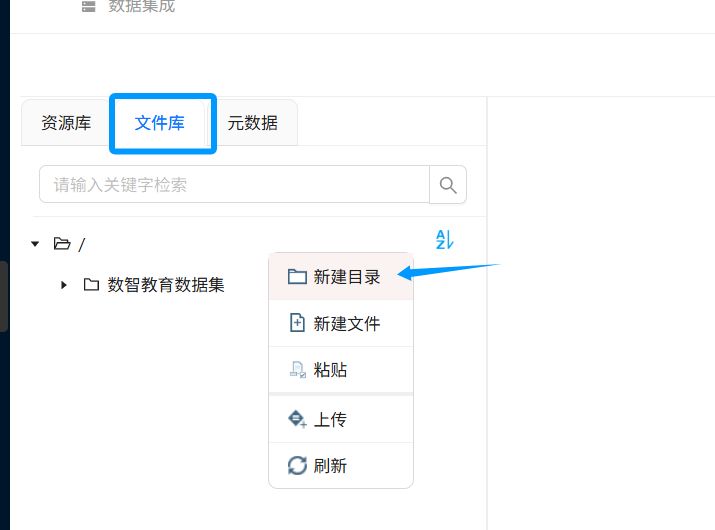

进入项目，在 “文件库” 右键根目录，新建目录 “数智教育数据集”。

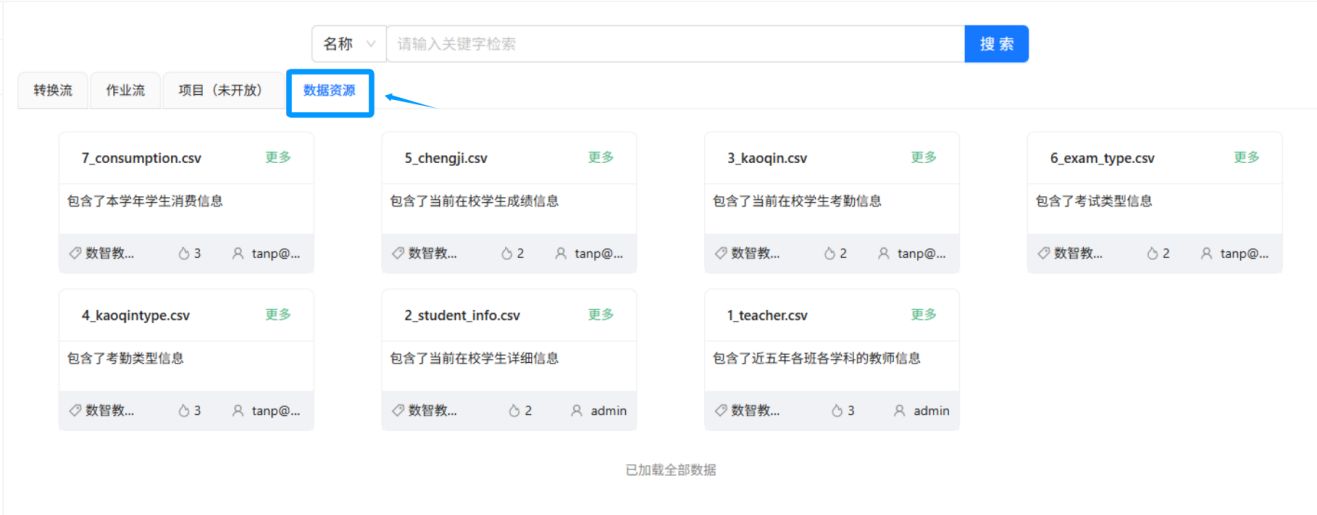

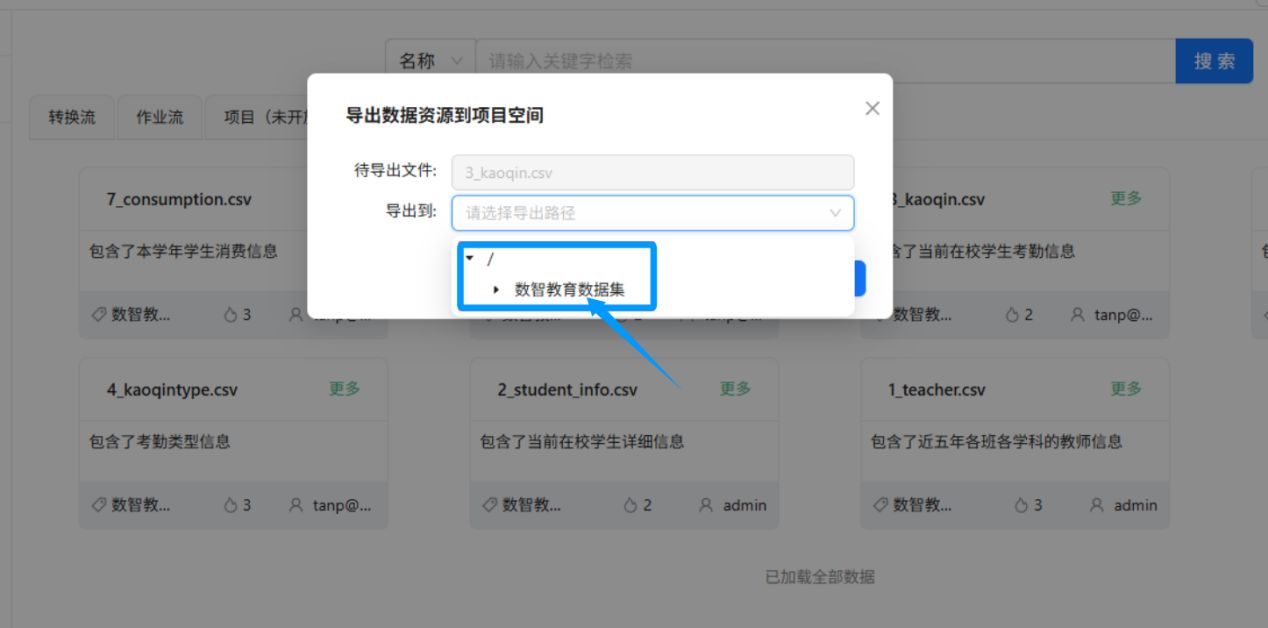

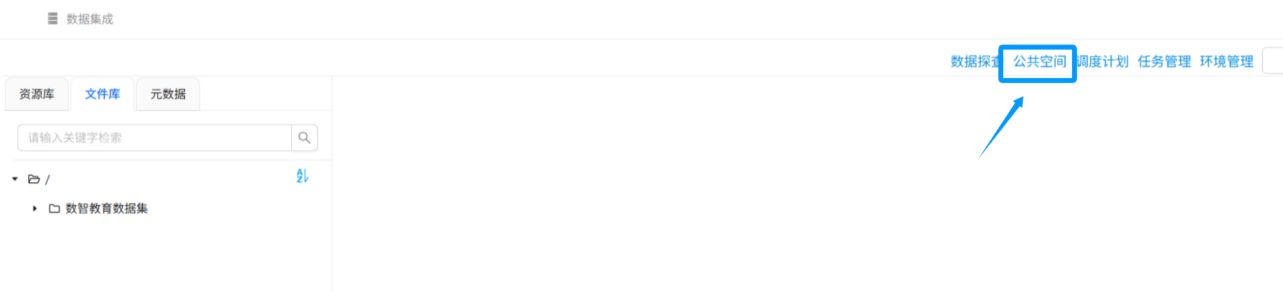

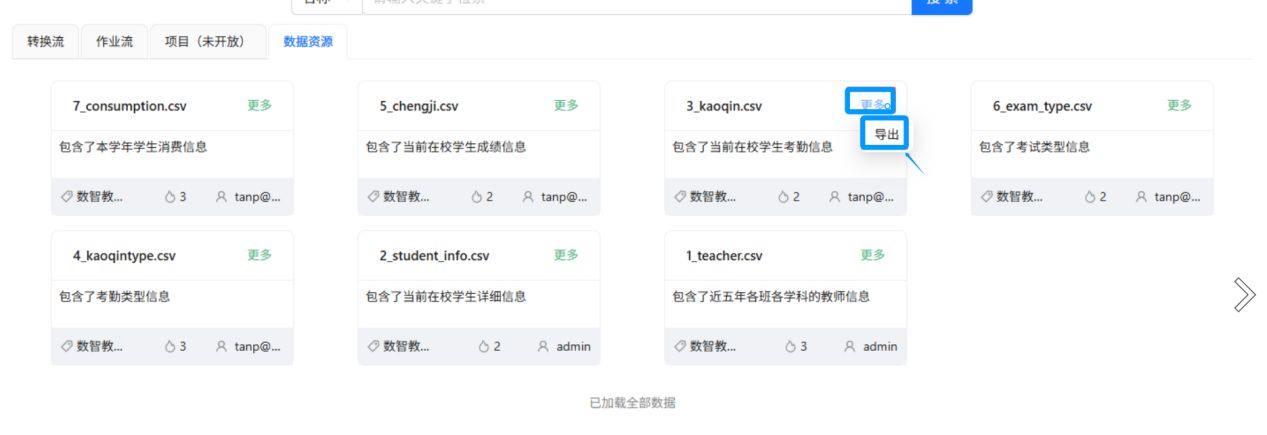

进入 “公共空间”→“数据资源”，将实验所需的 3_kaoqin.csv、4_kaoqintype.csv、2_student_info.csv 依次导出至该目录。

重复以上导出操作，将本次实验用到的数据表 4_kaoqintype.csv 和 2_student_info.csv 都导出到“数智教育数据集”

4.2.2 建立数据源连接

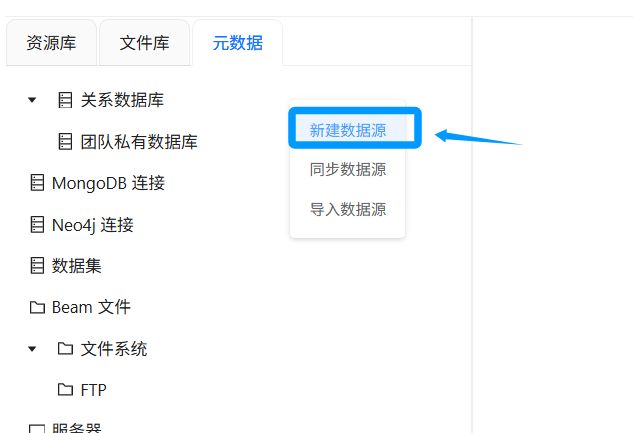

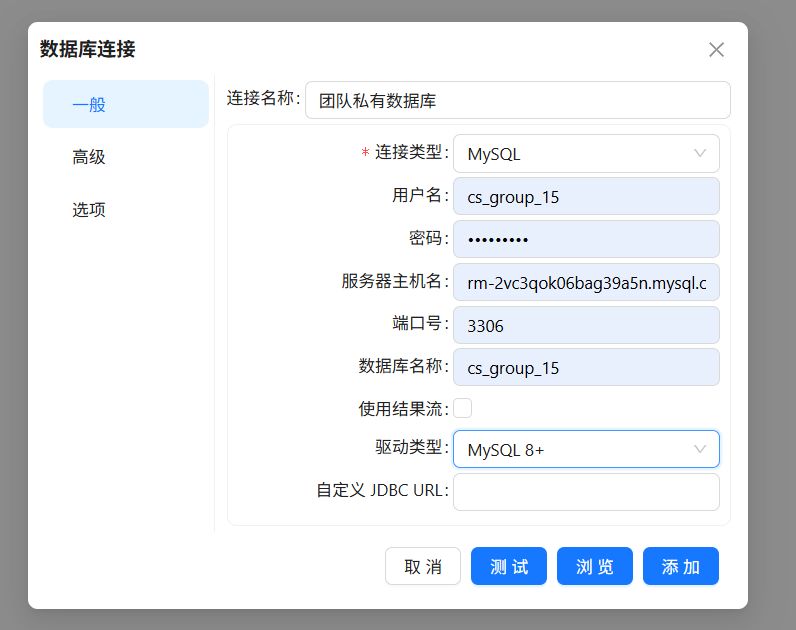

在 “元数据” 页，右键 “关系数据库” 新建数据源。连接类型选择 MySQL，填入助教提供的服务器地址、端口、数据库名、账号密码，驱动选 “MySQL 8+”，命名为 “团队私有数据库”。测试连接成功后保存。

4.2.3 数据导入团队私有数据库

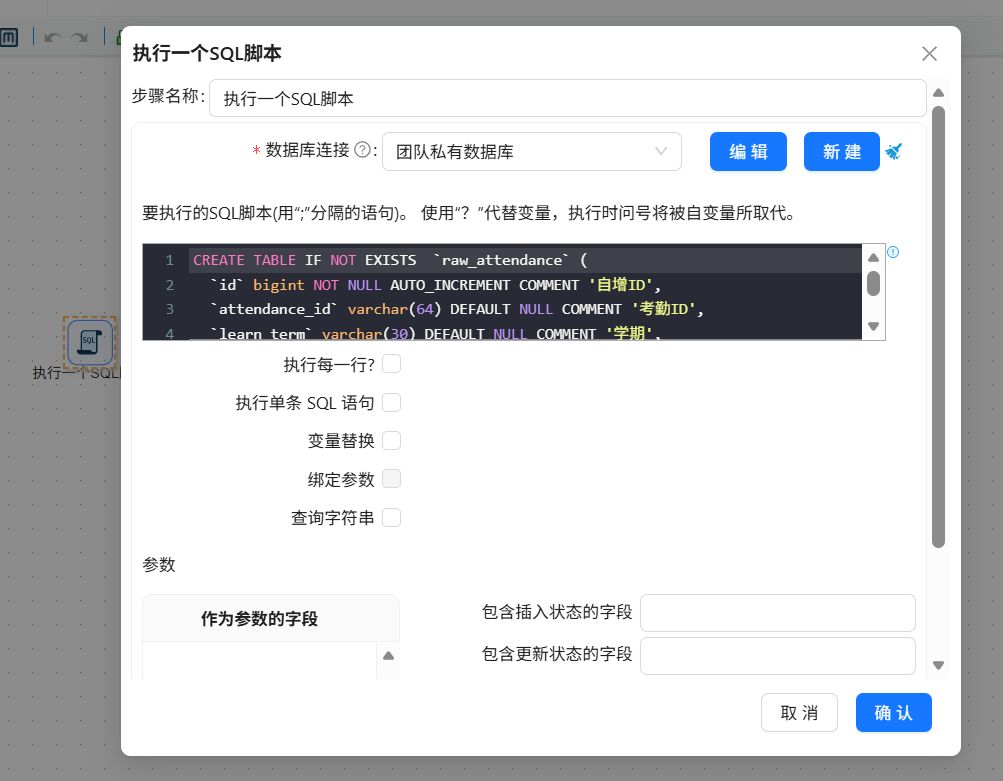

[4.2.3.1](4.2.3.1) 原始考勤记录表导入 新建转换流 “创建原始_学生考勤表”，使用 “执行 SQL 脚本” 组件运行建表语句。SQL 脚本如下：

sql
CREATE TABLE IF NOT EXISTS `raw_attendance` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '自增ID',
  `attendance_id` varchar(64) DEFAULT NULL COMMENT '考勤ID',
  `learn_term` varchar(30) DEFAULT NULL COMMENT '学期',
  `data_datetime` varchar(50) DEFAULT NULL COMMENT '时间和日期',
  `attendance_type_id` varchar(64) DEFAULT NULL COMMENT '考勤类型ID',
  `attendance_name` varchar(100) DEFAULT NULL COMMENT '考勤名称',
  `attendance_task_order_id` varchar(64) DEFAULT NULL COMMENT '考勤事件ID',
  `stu_id` varchar(64) DEFAULT NULL COMMENT '学生ID',
  `stu_name` varchar(100) DEFAULT NULL COMMENT '学生姓名',
  `cla_name` varchar(100) DEFAULT NULL COMMENT '班级名',
  `cla_id` varchar(64) DEFAULT NULL COMMENT '班级ID',
  `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '入库时间',
  PRIMARY KEY (`id`),
  KEY `idx_student_id` (`stu_id`),
  KEY `idx_term` (`learn_term`)
) COMMENT='原始_学生考勤表';

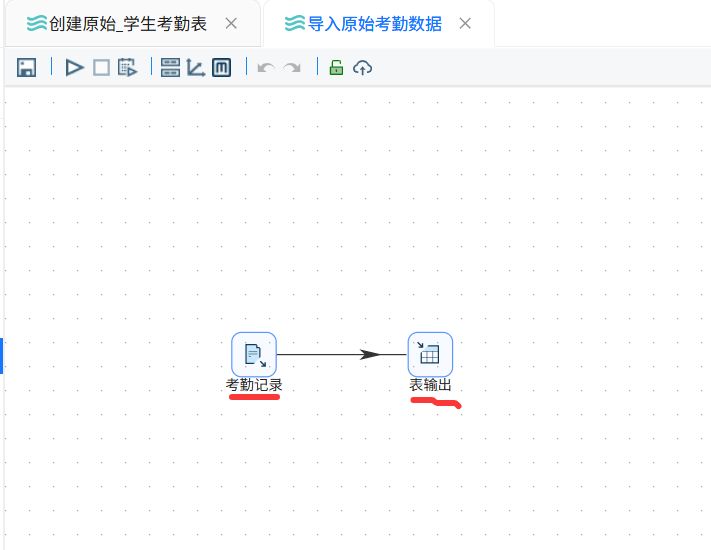

再新建转换流 “导入原始考勤数据”，使用 “CSV 文件输入” 组件加载 3_kaoqin.csv，通过 “表输出” 组件将数据写入 raw_attendance 表。

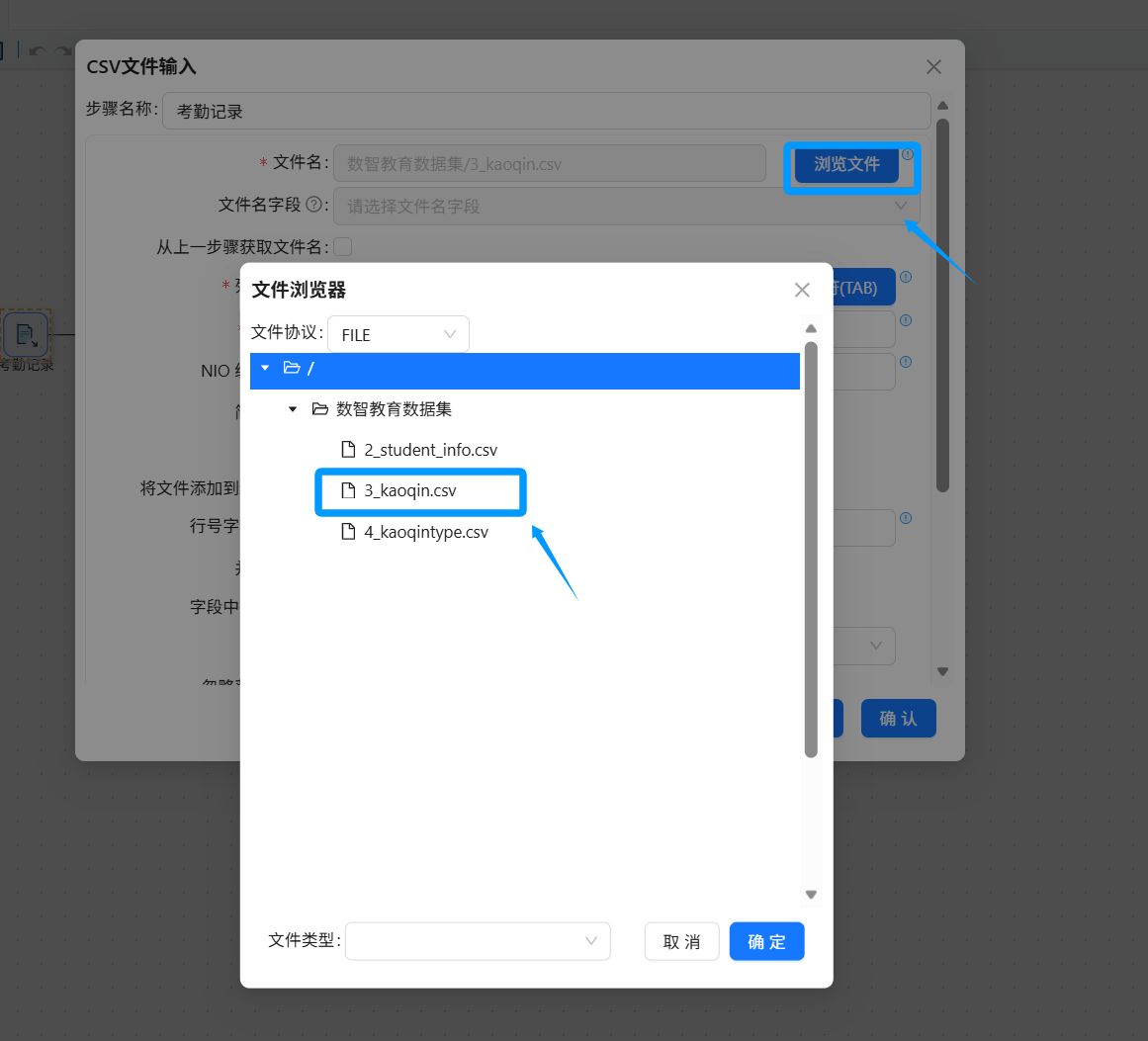

点击文件名后的“浏览文件”按钮，在弹出的窗口中选择“3_kaoqin.csv”，点击“确定”

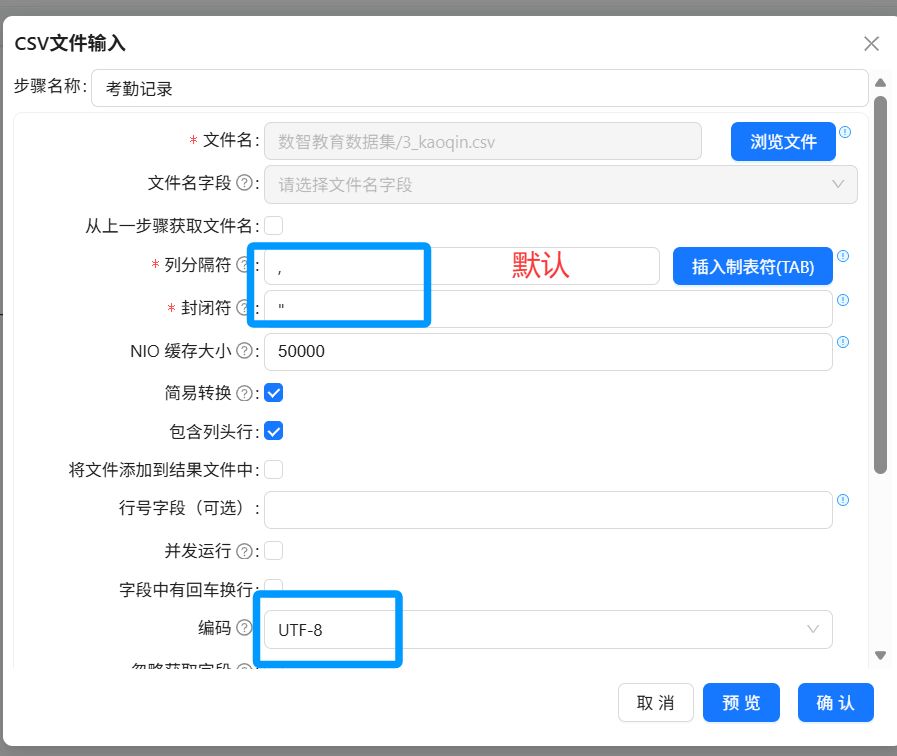

列分隔符和封闭符使用默认参数，编码选择“UTF-8”

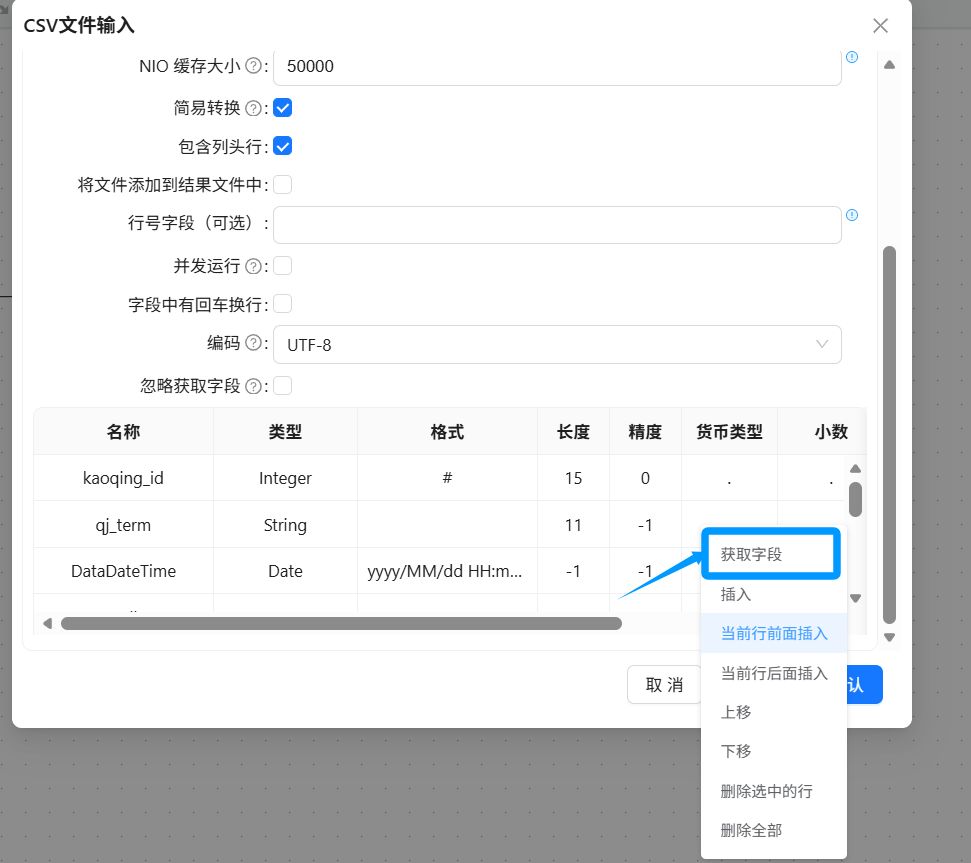

下滑在字段表格中空白处右键点击“获取字段”

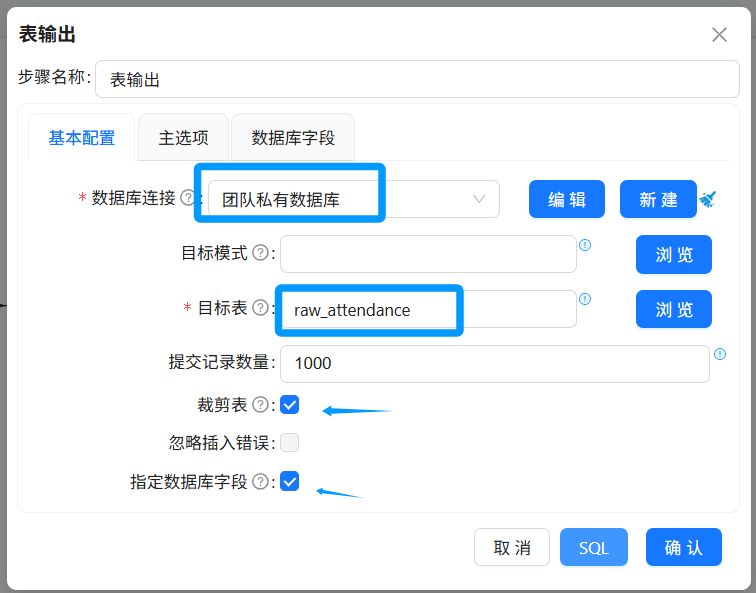

双击“表输出”组件，基本配置中，数据库连接选择“团队私有数据库”，目标表输入我们使用SQL组件创建的“raw_attendance”，具体配置如下：

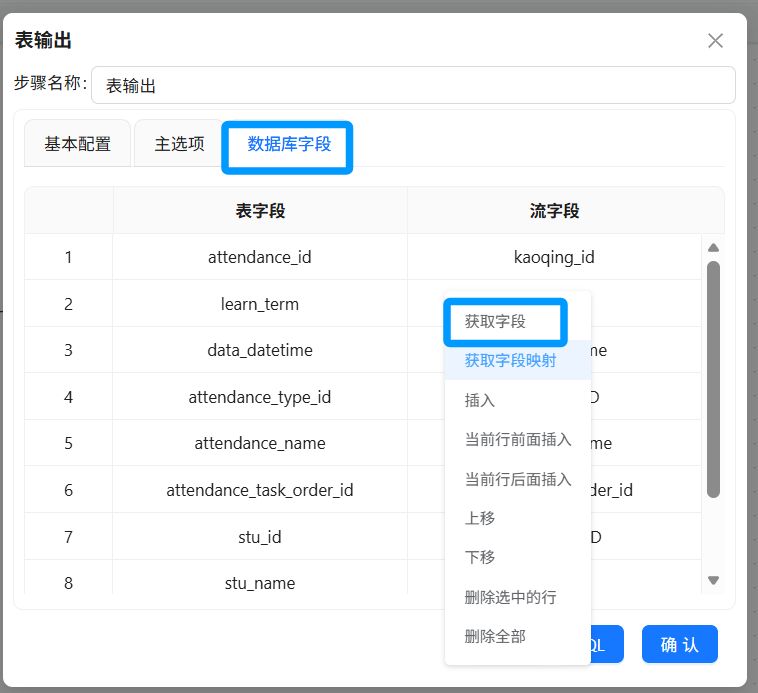

点击“数据库字段”，在空白处右键“获取字段”

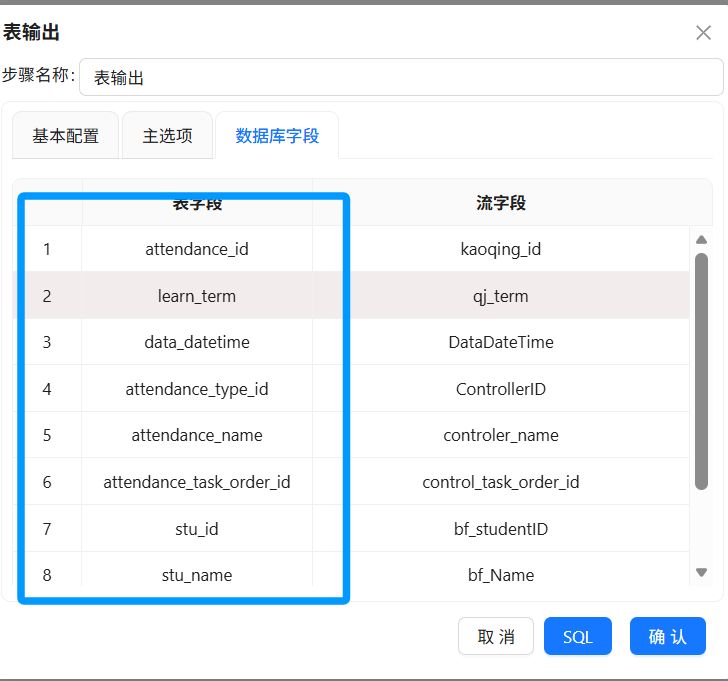

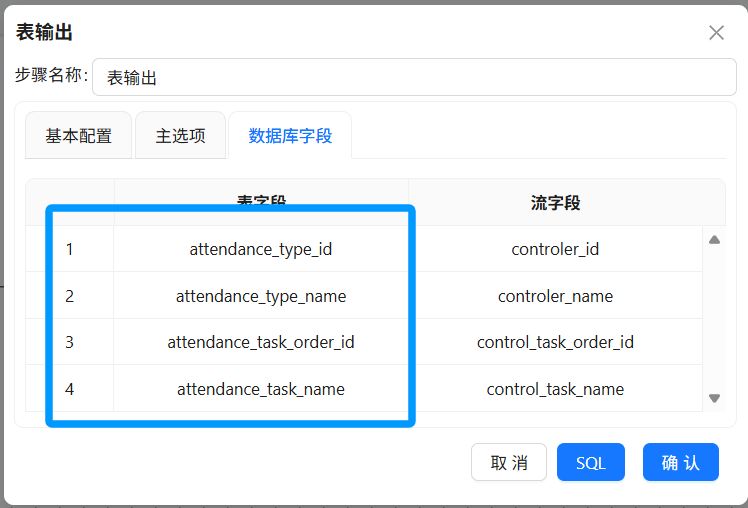

将表字段修改为建表语句中对应的字段，点击“确认”

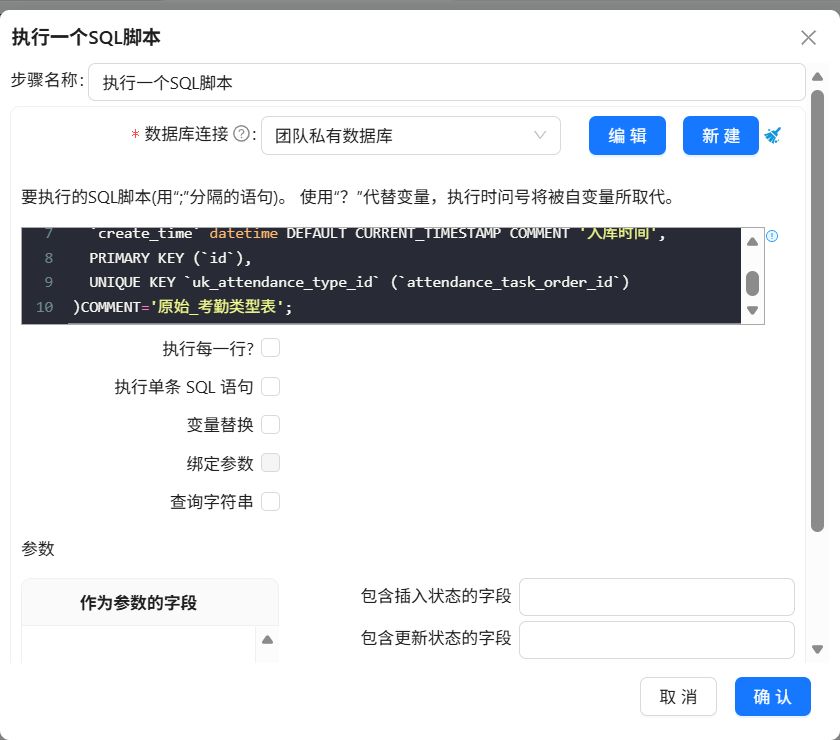

[4.2.3.2](4.2.3.2) 原始考勤类型表导入 参照上述步骤，创建 raw_attendance_type 表，SQL 如下：

sql
CREATE TABLE IF NOT EXISTS `raw_attendance_type` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '自增ID',
  `attendance_type_id` varchar(64) NOT NULL COMMENT '考勤类型id',
  `attendance_type_name` varchar(100) DEFAULT NULL COMMENT '考勤类型名称',
  `attendance_task_order_id` varchar(64) DEFAULT NULL COMMENT '考勤事件id',
  `attendance_task_name` varchar(100) DEFAULT NULL COMMENT '考勤事件名',
  `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '入库时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_attendance_type_id` (`attendance_task_order_id`)
) COMMENT='原始_考勤类型表';

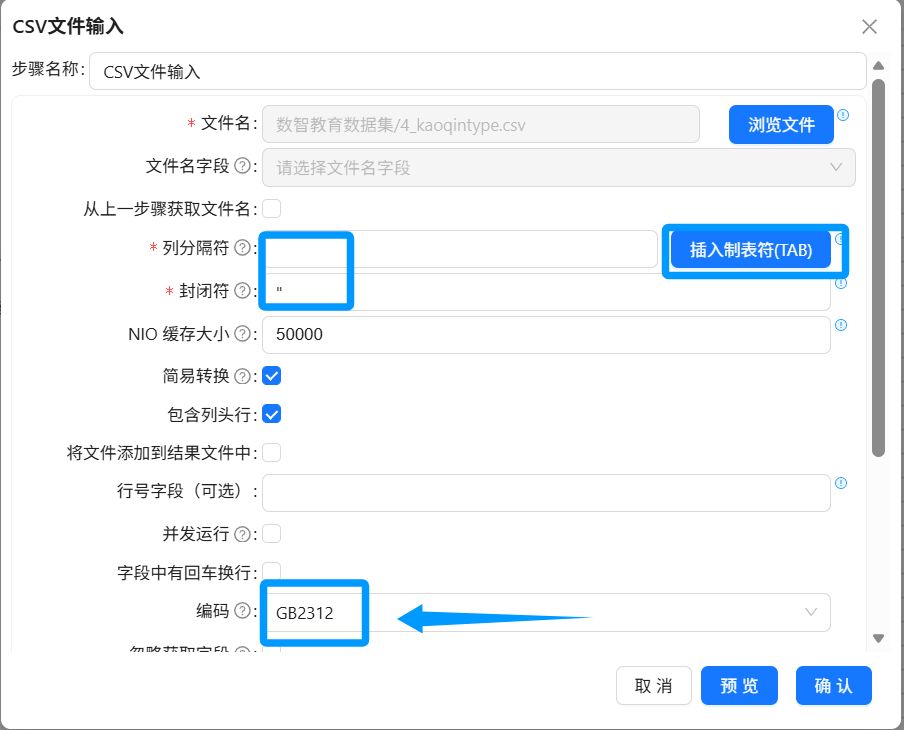

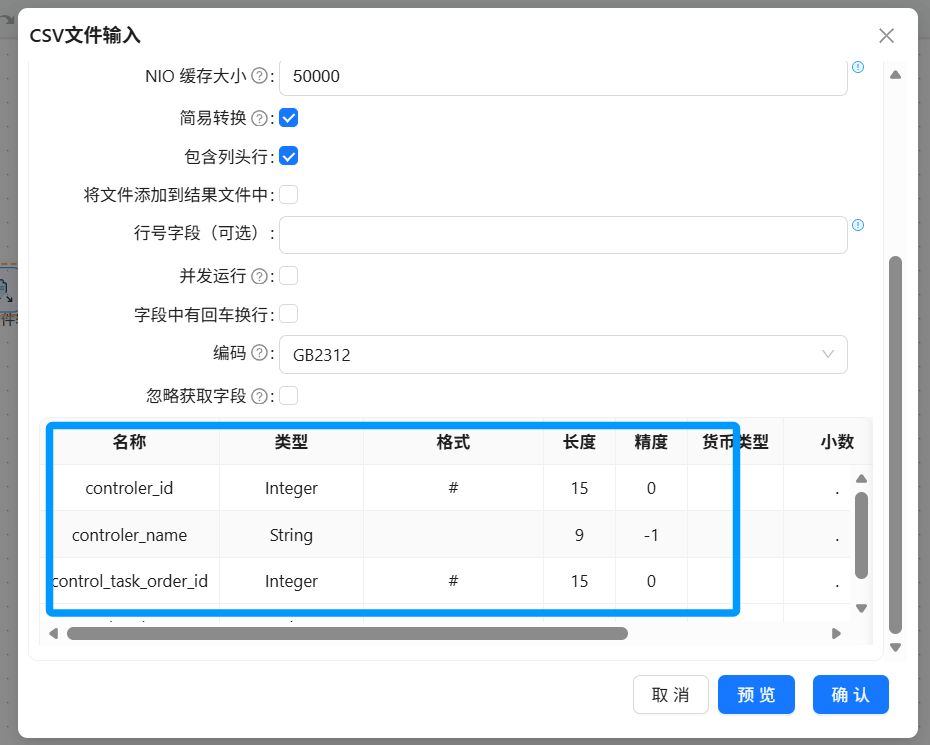

导入 4_kaoqintype.csv 时请注意：该 CSV 列分隔符为制表符（TAB），编码为 GB2312。

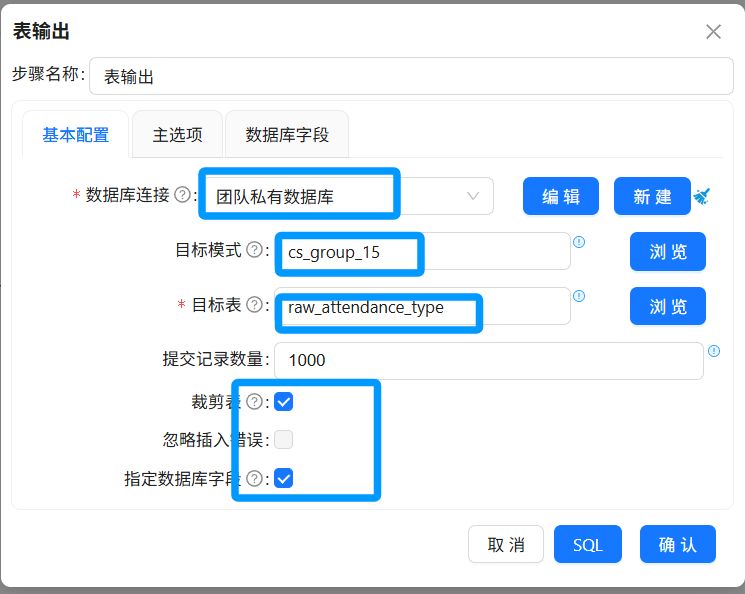

表输出组件的配置与“4.2.3.1 原始考勤记录表数据导入”小节的一样

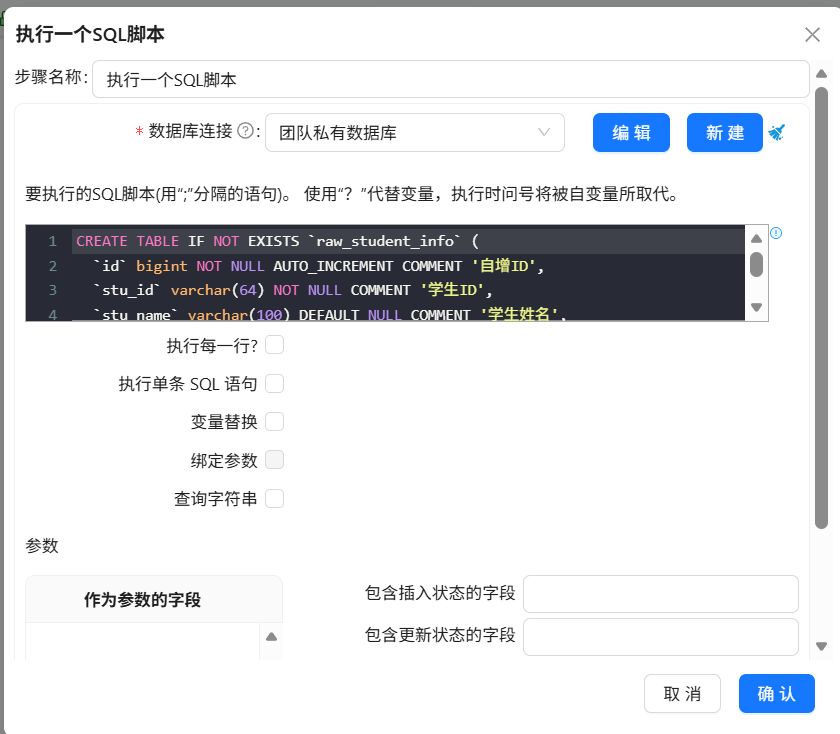

[4.2.3.3](4.2.3.3) 原始学生基本信息表导入 建表 raw_student_info，SQL 如下：

sql
CREATE TABLE IF NOT EXISTS `raw_student_info` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '自增ID',
  `stu_id` varchar(64) NOT NULL COMMENT '学生ID',
  `stu_name` varchar(100) DEFAULT NULL COMMENT '学生姓名',
  `stu_sex` varchar(10) DEFAULT NULL COMMENT '性别',
  `stu_nation` varchar(50) DEFAULT NULL COMMENT '民族',
  `born_date` varchar(10) DEFAULT NULL COMMENT '出生日期（年）',
  `cla_name` varchar(100) DEFAULT NULL COMMENT '班级名',
  `native_place` varchar(200) DEFAULT NULL COMMENT '家庭住址',
  `residence_type` varchar(50) DEFAULT NULL COMMENT '家庭类型',
  `policy` varchar(50) DEFAULT NULL COMMENT '政治面貌',
  `cla_id` varchar(64) DEFAULT NULL COMMENT '班级ID',
  `cla_term` varchar(30) DEFAULT NULL COMMENT '班级学期',
  `live_on_campus` varchar(10) DEFAULT NULL COMMENT '是否住校',
  `leave_school` varchar(10) DEFAULT NULL COMMENT '是否退学',
  `dormitory_no` varchar(50) DEFAULT NULL COMMENT '宿舍号',
  `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '入库时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_student_id` (`stu_id`),
  KEY `idx_cla_id` (`cla_id`)
) COMMENT='原始_学生信息表';

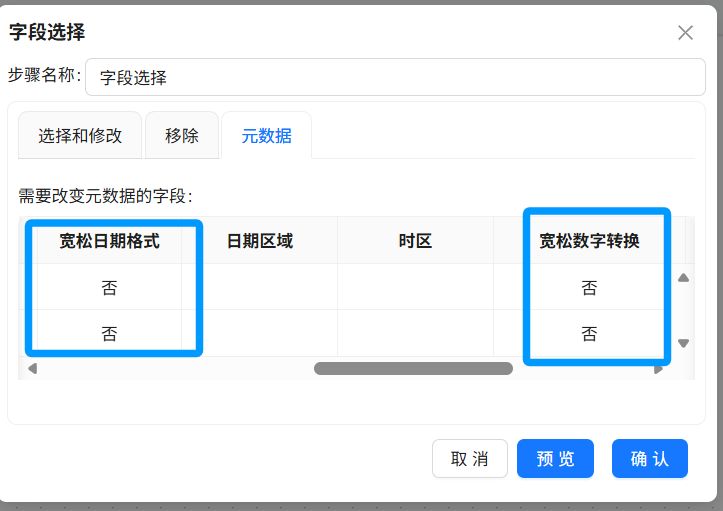

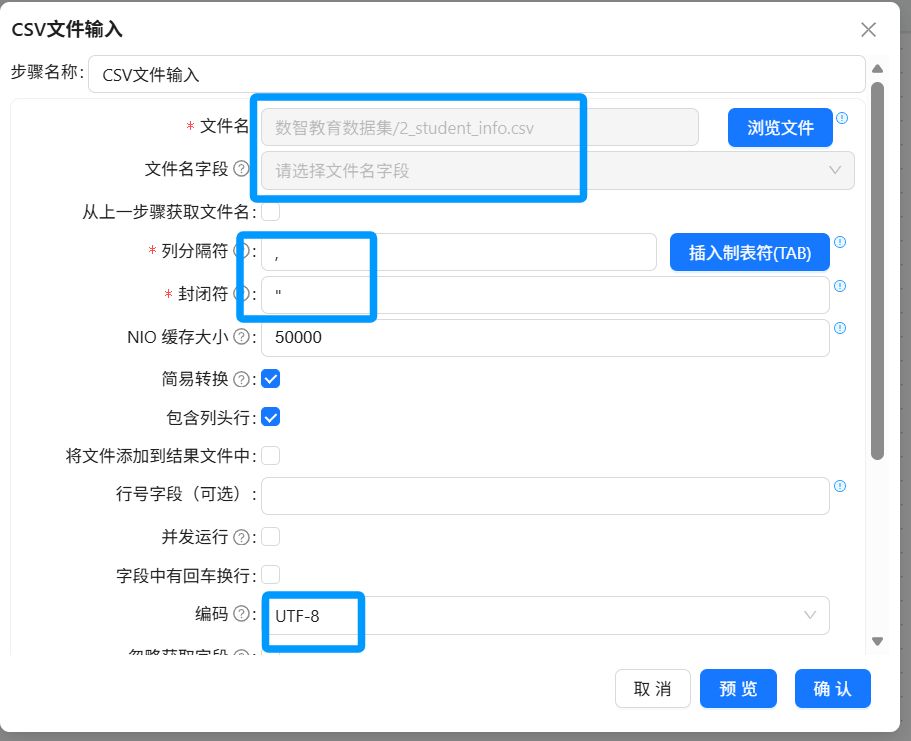

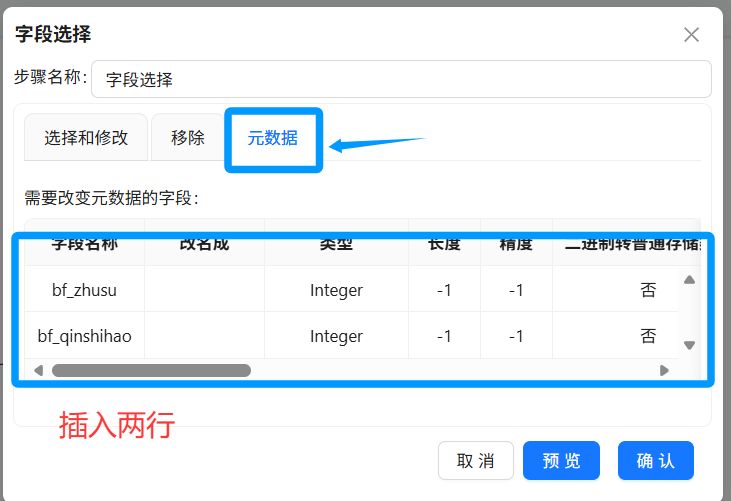

导入 2_student_info.csv 时，需使用 “字段选择” 组件将 bf_zhusu、bf_qinshihao 字段的元数据设置为 Integer，再通过表输出写入目标表。

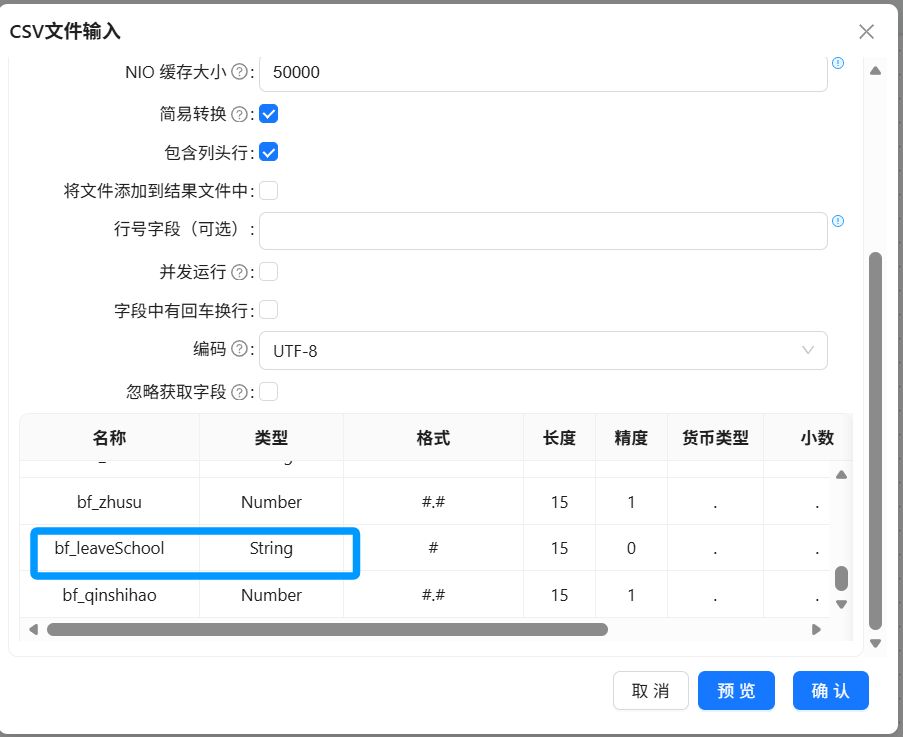

获取字段时，需要将“bf_leaveSchool”的字段类型修改为“String”

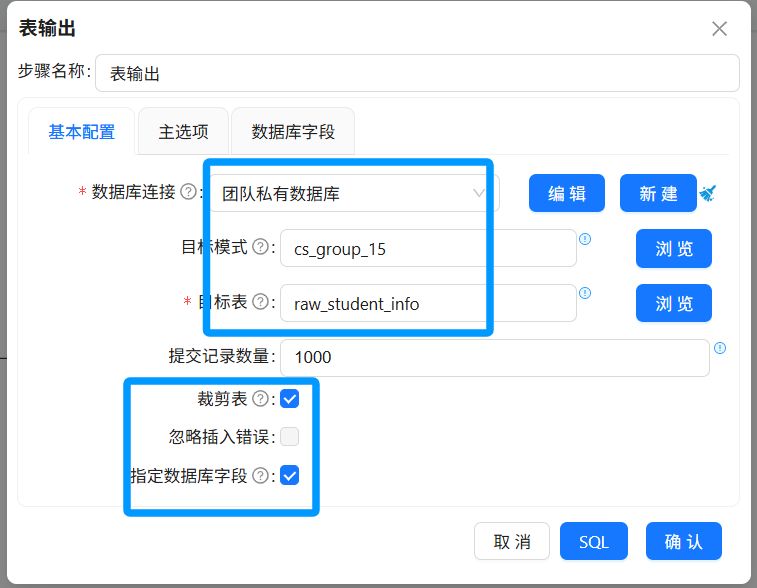

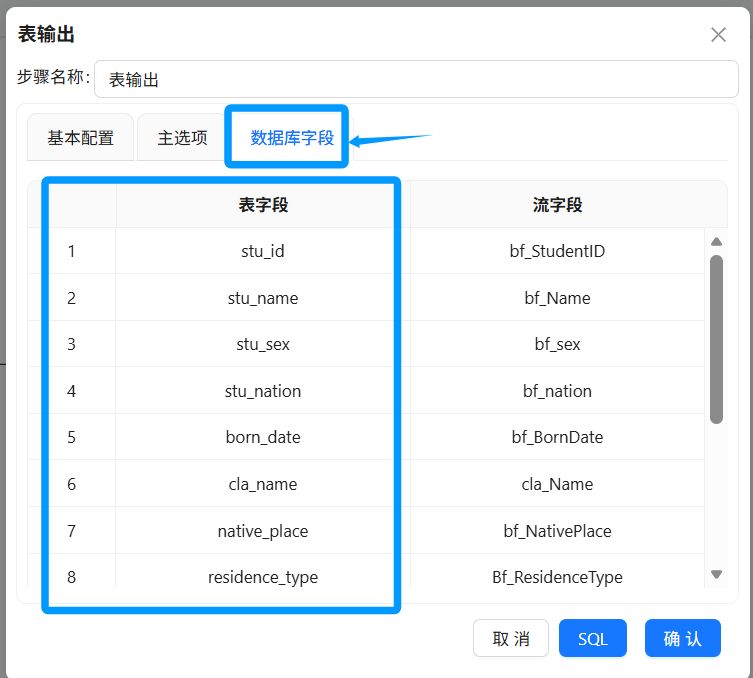

使用“表输出”组件将“2_student_info.csv”数据输出到团队私有数据库的“raw_student_info”中

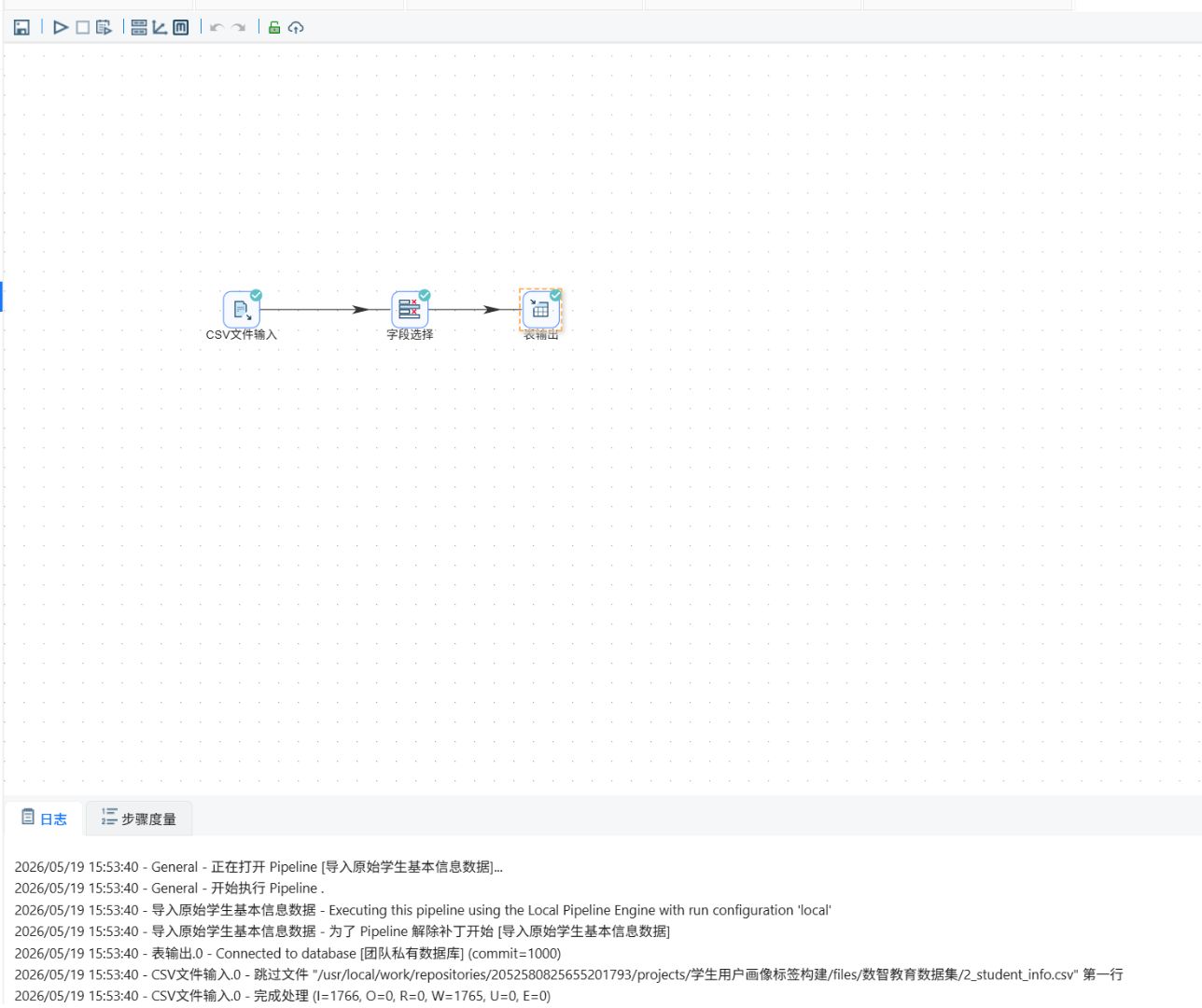

执行转换流：

4.2.4 创建学生考勤主题标签表

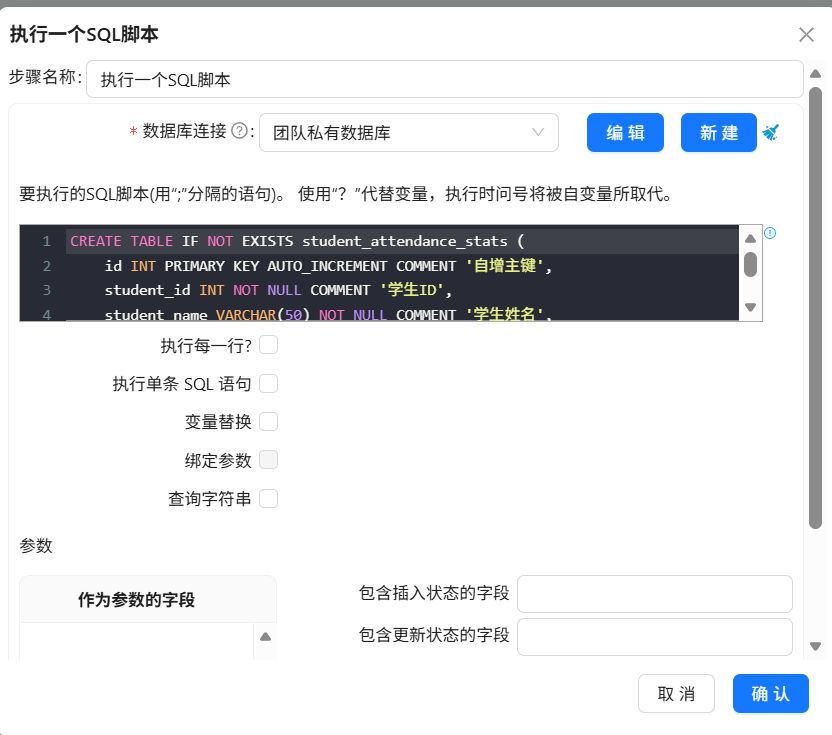

新建转换流，执行 SQL 脚本创建 student_attendance_stats 表：

sql
CREATE TABLE IF NOT EXISTS student_attendance_stats (
    id INT PRIMARY KEY AUTO_INCREMENT COMMENT '自增主键',
    student_id INT NOT NULL COMMENT '学生ID',
    student_name VARCHAR(50) NOT NULL COMMENT '学生姓名',
    class_id INT NOT NULL COMMENT '班级ID',
    class_name VARCHAR(50) NOT NULL COMMENT '班级名称',
    grade VARCHAR(10) NOT NULL COMMENT '年级',
    gender VARCHAR(10) NOT NULL COMMENT '性别',
    birth_date  VARCHAR(10) NOT NULL COMMENT '出生日期',
    political_status VARCHAR(20) NOT NULL COMMENT '政治面貌',
    is_boarder VARCHAR(10) NOT NULL COMMENT '是否住校',
    campus_type VARCHAR(10) NOT NULL COMMENT '校区类型',
    late_count INT NOT NULL DEFAULT 0 COMMENT '迟到次数',
    early_leave_count INT NOT NULL DEFAULT 0 COMMENT '早退次数',
    leave_count INT NOT NULL DEFAULT 0 COMMENT '请假次数',
    uniform_violate_count INT NOT NULL DEFAULT 0 COMMENT '没穿校服次数',
    create_time DATETIME DEFAULT CURRENT_TIMESTAMP COMMENT '统计入库时间',
    INDEX idx_student (student_id),
    INDEX idx_class (class_id),
    INDEX idx_grade (grade)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='学生考勤主题标签表';

4.3 学生考勤主题标签构建

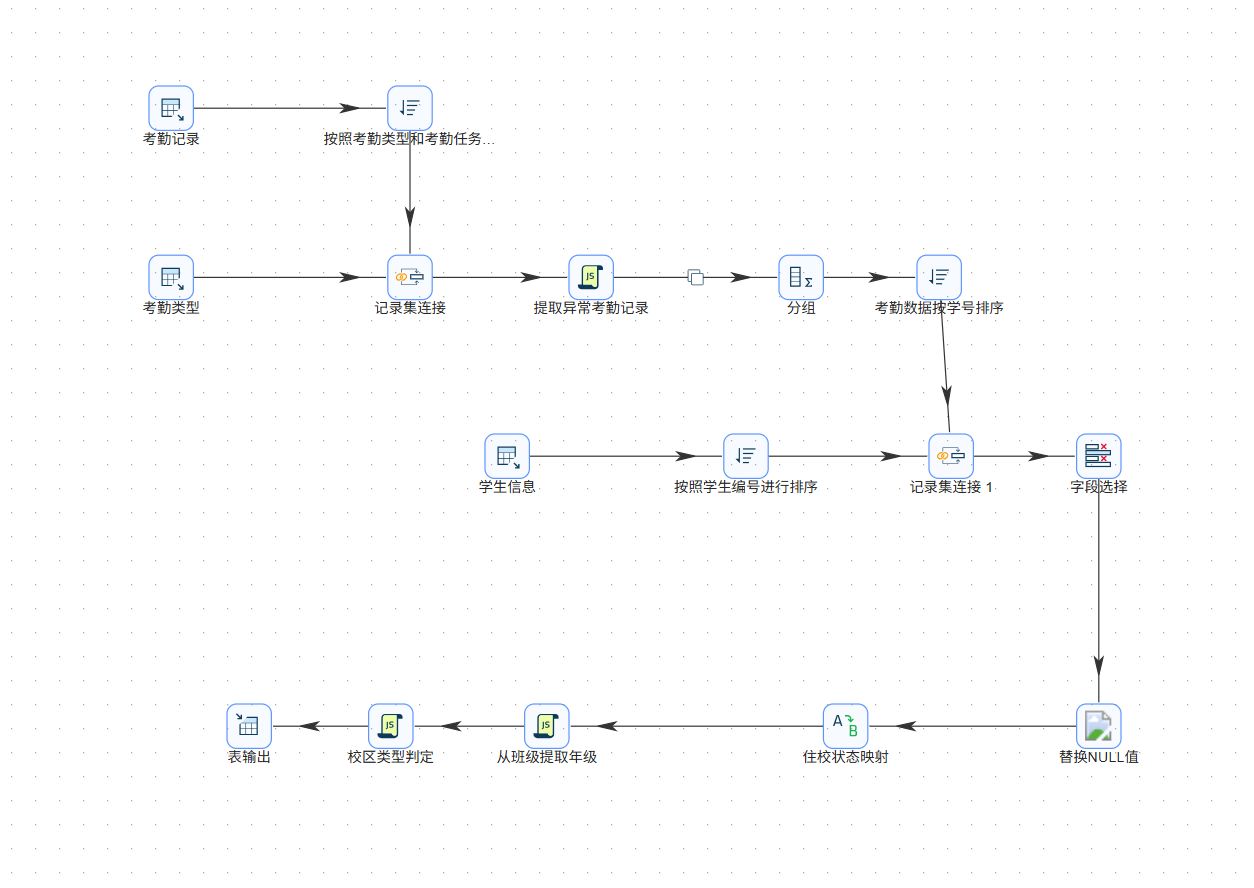

4.3.1 转换流逻辑说明

本转换流按 “数据接入 — 清洗整合 — 维度拆解 — 标签标记 — 指标计算 — 结果落地” 流程运行，各组件作用如下：

  • 表输入：读取原始数据

  • 排序记录：为连接准备有序数据

  • 记录集连接：关联考勤与类型表、关联学生信息

  • JavaScript 脚本：生成异常行为标记

  • 分组：聚合统计各类次数

  • 替换 NULL 值 / 值映射：处理空值、转换住校状态

  • 表输出：写入目标表

4.3.2 数据接入

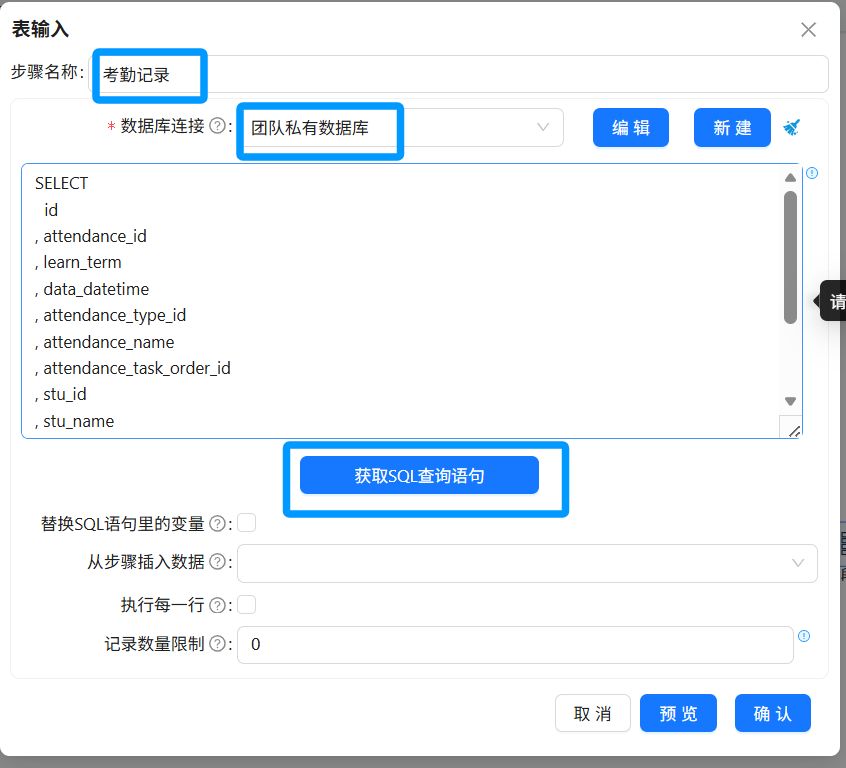

新建转换流 “学生考勤主题标签”，解锁画布后，拖入三个 “表输入” 组件，分别配置为 “考勤记录”、“考勤类型”、“学生信息”，从对应原始表获取全部字段。

在数据库中选择“raw_attendance”原始_学生考勤表

同样的，参考以上步骤，将“表输入 1”和“表输入 2”组件分别命名为“考勤类型”和“学生信息”，分别获取“raw_attendance_type”考原始_考勤类型表和“raw_student_info”原始_学生信息表所有字段数据

4.3.3 关联考勤记录与考勤类型

对 “考勤记录” 添加 “排序记录” 组件，按 attendance_type_id 和 attendance_task_order_id 排序；再拖入 “记录集连接” 组件，以左外连接方式关联已排序的考勤记录与 “考勤类型” 表，连接字段同上。

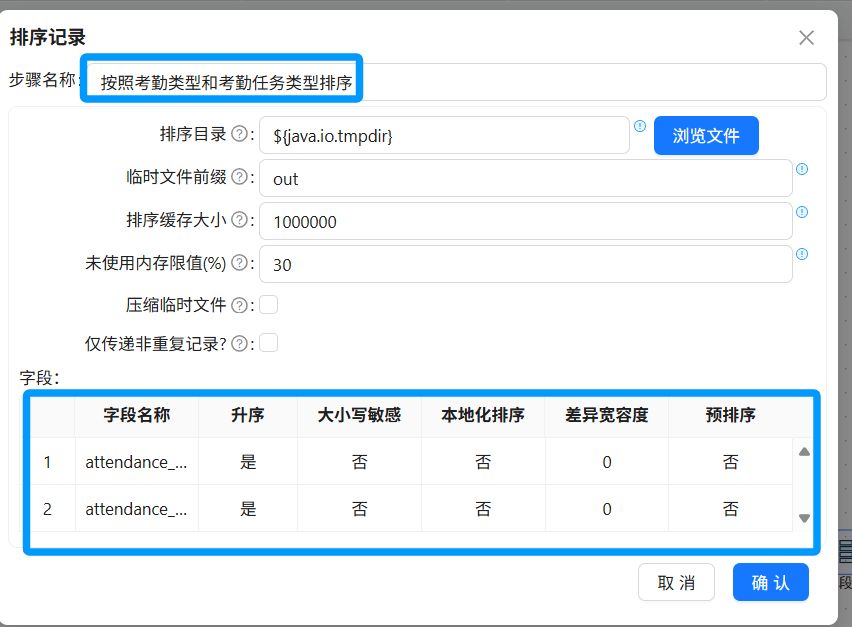

双击“排序记录”组件，通过“获取字段”功能获取字段列表，然后删除多余字段，只保留“attendance_type_id”、“attendance_task_order_id”字段。因为下一步连接是使用这两个字段进行连接，所以采用这两个字段对记录进行排序。最后设置步骤名称为“按照考勤类型和考勤任务类型排序”

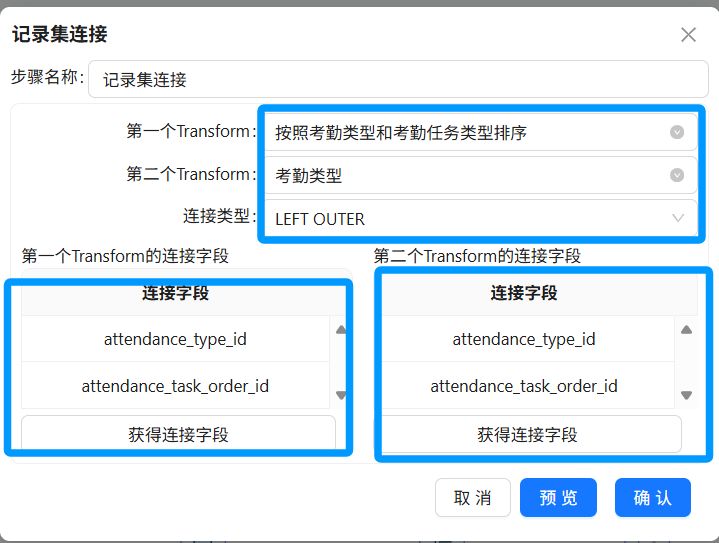

需要通过记录集连接组件来配置“考勤记录”和“考勤类型”两个表的关联关系。双击记录集连接组件，在下拉列表中选择需要连接的数据来源，第一个Transform选择“按照考勤类型和考勤任务类型排序”，第二个Transform选择“考勤类型”，连接类型选择LEFT OUTER

2个Transform字段中仅保留“attendance_type_id”、“attendance_task_order_id”字段，这样做表示使用这2个字段进行记录连接。可以使用“删除选中的行”批量删除多个字段。

4.3.4 行为标签衍生

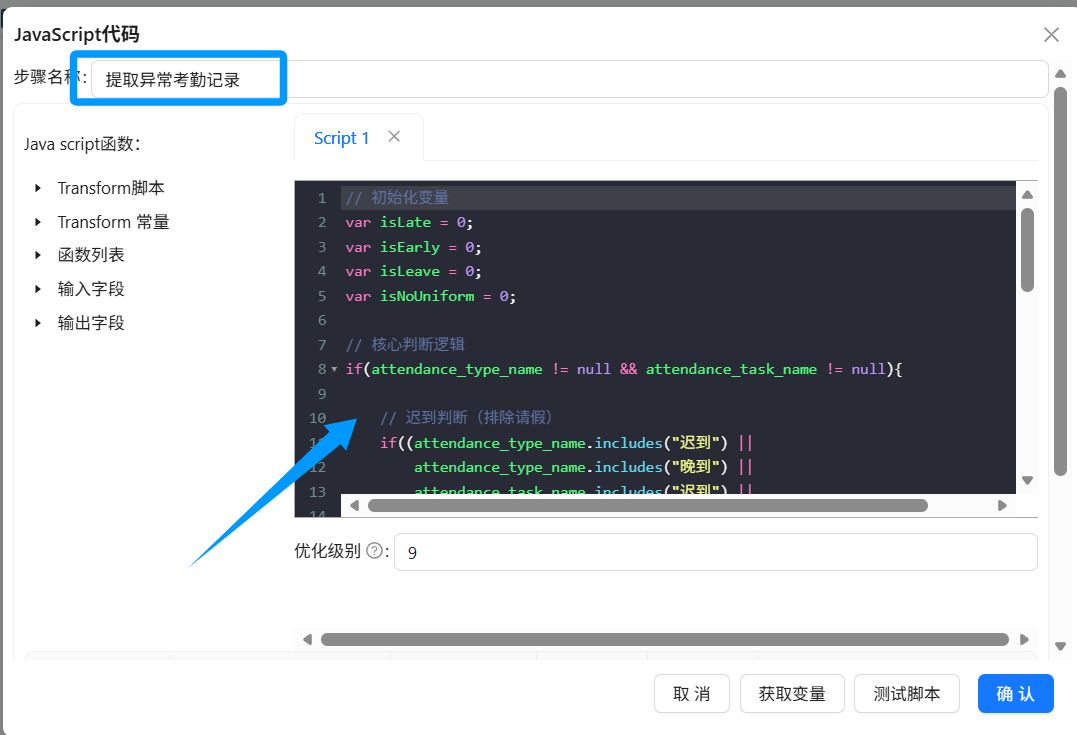

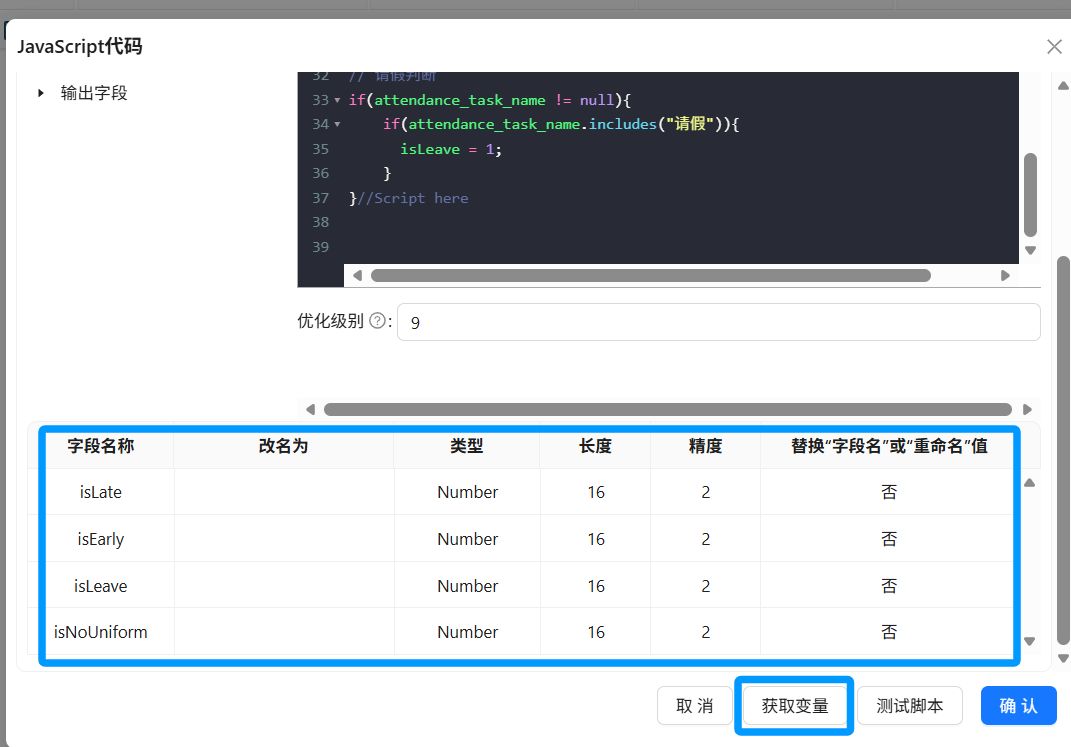

添加 “JavaScript 代码” 组件，编写脚本根据 attendance_type_name 和 attendance_task_name 生成四个标记（值为 1 或 0）。核心代码如下：

// 初始化变量
var isLate = 0;
var isEarly = 0;
var isLeave = 0;
var isNoUniform = 0;

// 核心判断逻辑
if(attendance_type_name != null && attendance_task_name != null){
    // 迟到判断（排除请假）
    if((attendance_type_name.includes("迟到") ||
        attendance_type_name.includes("晚到") ||
        attendance_task_name.includes("迟到") ||
        attendance_task_name.includes("晚到")) &&
        !attendance_task_name.includes("请假")){
      isLate = 1;
    }
    // 早退判断（排除请假）
    if((attendance_type_name.includes("早退") ||
        attendance_task_name.includes("早退")) &&
        !attendance_task_name.includes("请假")){
      isEarly = 1;
    }
    // 校服违规
    if(attendance_type_name.includes("校服") || attendance_task_name.includes("校服")){
      isNoUniform = 1;
    }
}

// 请假判断
if(attendance_task_name != null){
    if(attendance_task_name.includes("请假")){
      isLeave = 1;
    }
}

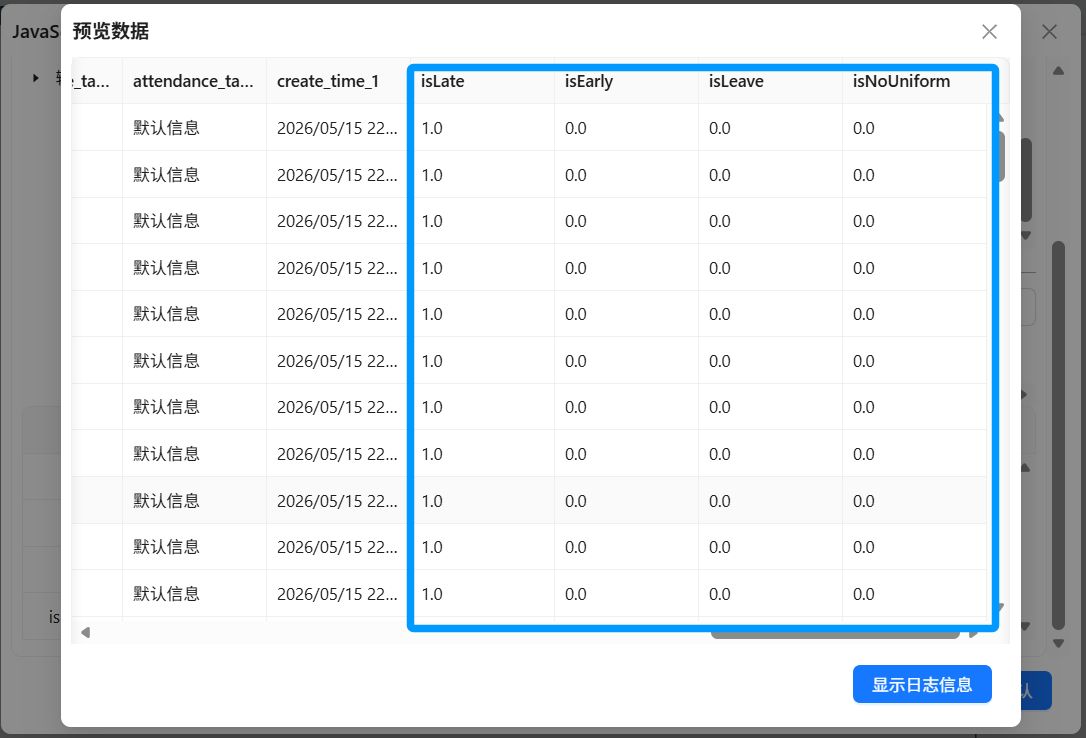

测试脚本确保标记只包含 1 和 0，预览数据确认行为识别准确。

4.3.5 多维度分组聚合

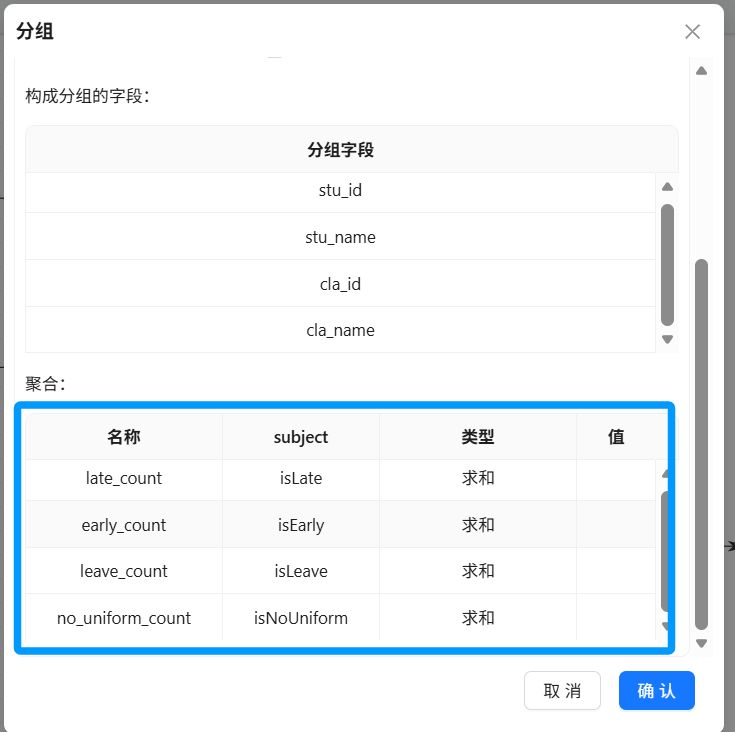

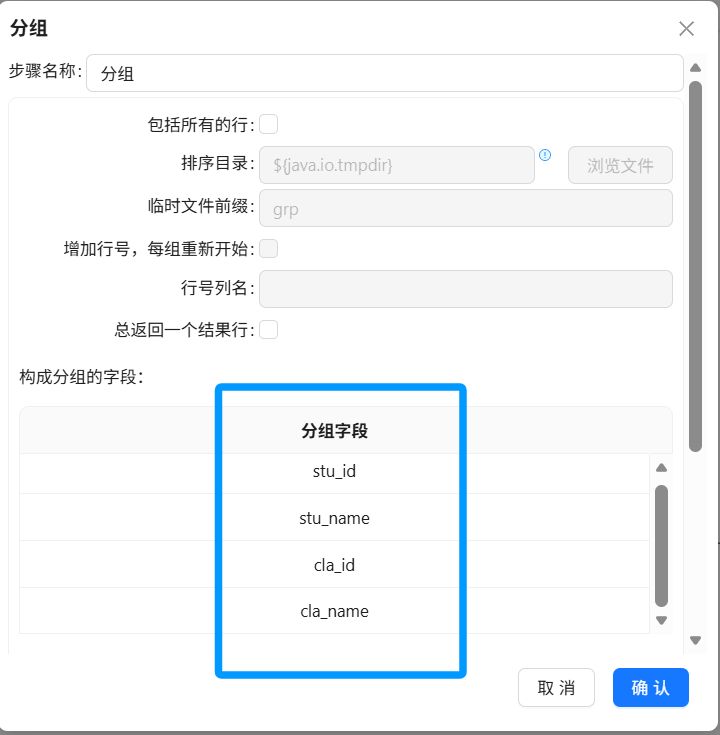

拖入 “分组” 组件，分组字段设为 stu_id、stu_name、cla_id、cla_name，聚合字段对 isLate、isEarly、isLeave、isNoUniform 使用 SUM 函数，得到迟到、早退、请假、未穿校服次数。

4.3.6 关联学生信息

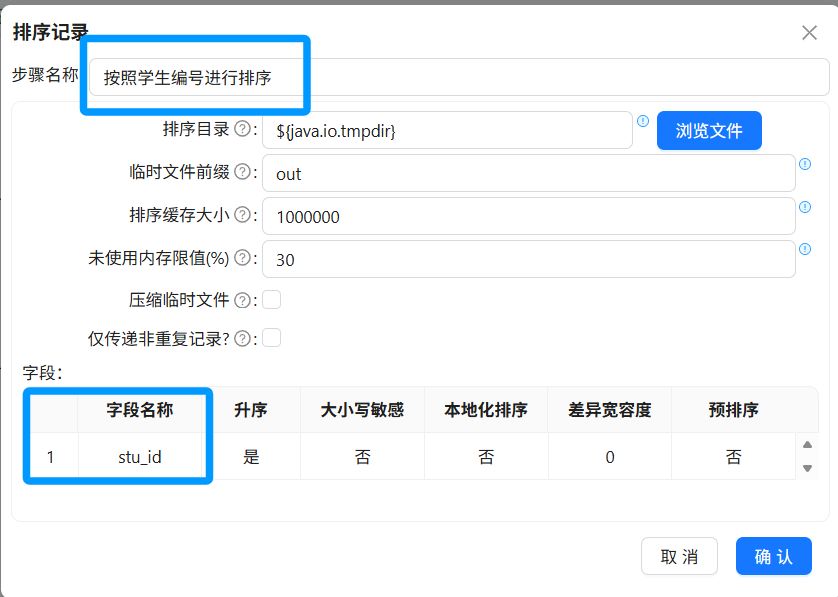

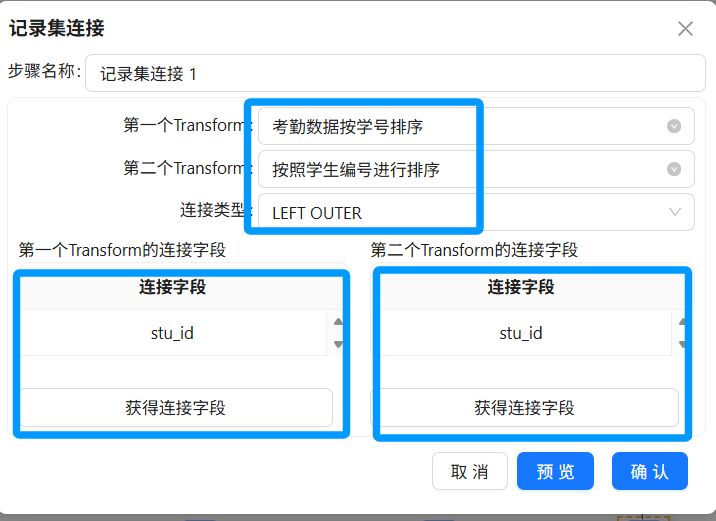

为 “学生信息” 表添加排序组件，按 stu_id 排序；将上一步聚合结果也按 stu_id 排序。再拖入 “记录集连接” 组件，左外连接学生信息，为数据补充性别、出生日期、政治面貌、住校状态等。

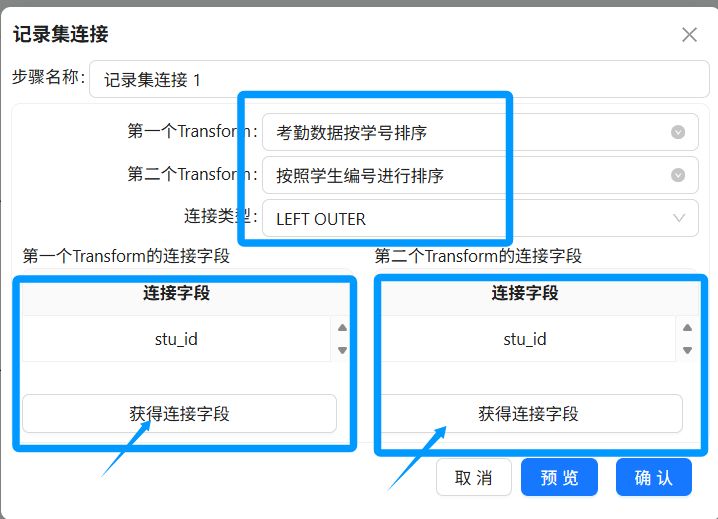

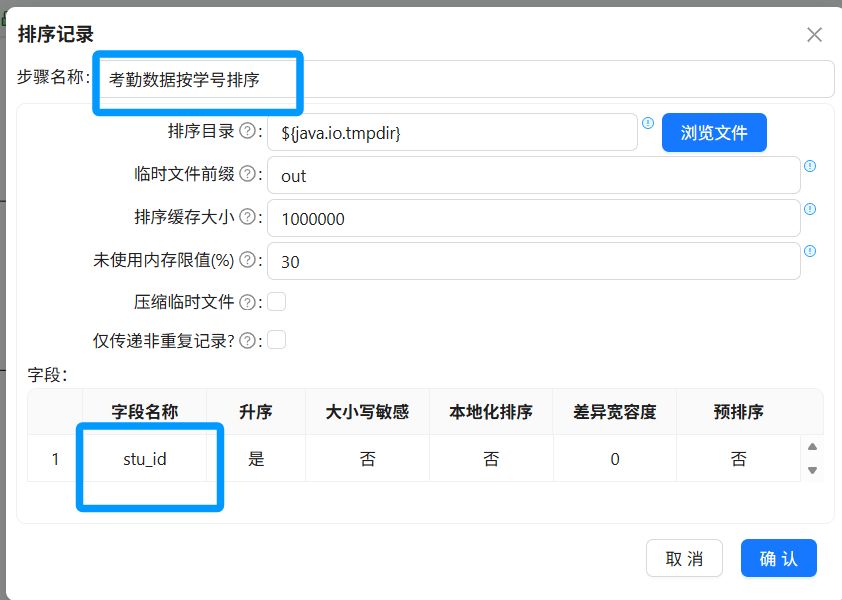

由于考勤记录数据不是按“学号”升序记录的，所以在进行记录关联前，也需要对数据进行排序。再次添加“排序记录”，并建立“记录集连接”组件到“排序记录”组件的连接线

4.3.7 移除冗余字段

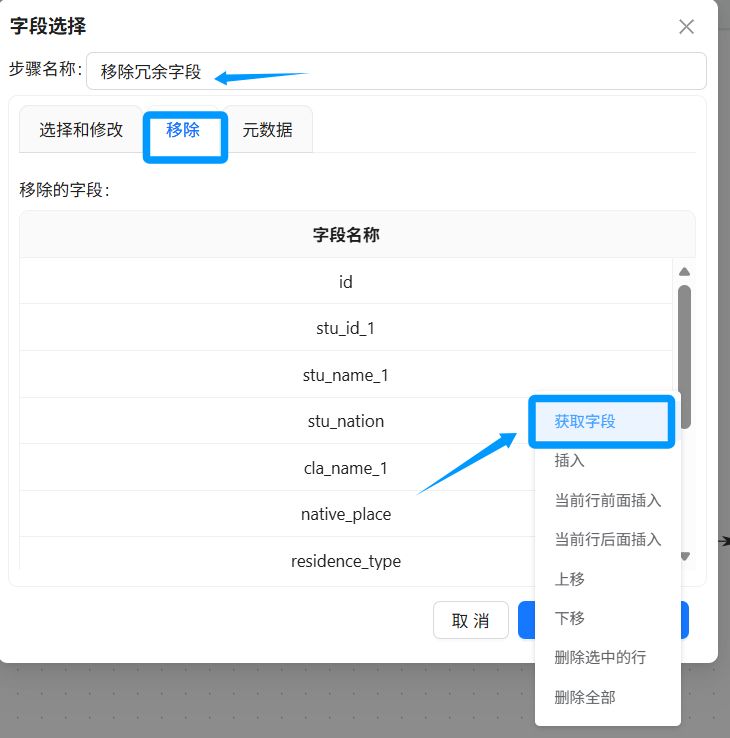

使用 “字段选择” 组件，仅保留后续需要的核心字段：学生 ID、姓名、班级 ID、班级名称、四项行为次数、性别、出生日期、政治面貌、住校状态。

在获取的字段中，**删除以下核心字段外，其他字段保留，**为后续时间维度拆解和行为标签衍生奠定基础：

学生 ID（stu_id）

学生姓名（stu_name）

班级 ID（cla_id）

班级名称（cla_name）

迟到次数（late_count）；

早退次数（early_count）；

请假次数（leave_count）；

没穿校服次数（no_uniform_count）

性别（stu_sex）

出生日期（born_date）

政治面貌（policy）

是否住校（live_on_campus）

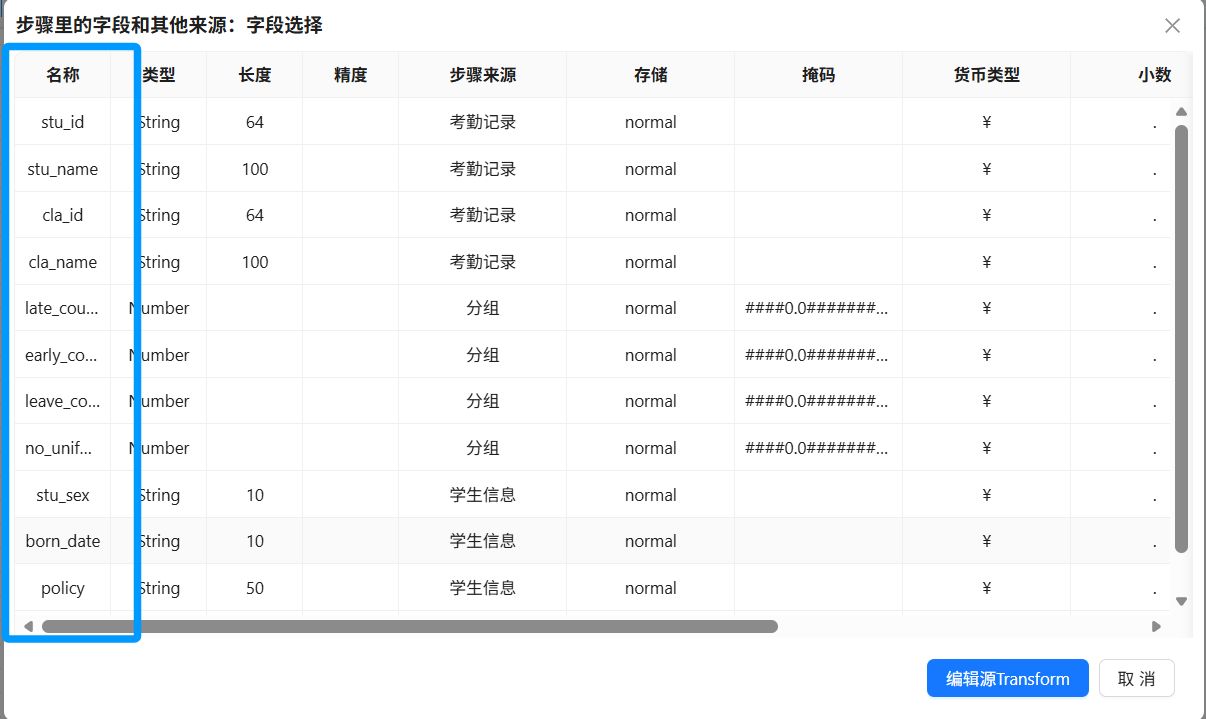

在字段选择组件鼠标右键弹出菜单，点击“显示输出字段”，查看输出字段是否正确

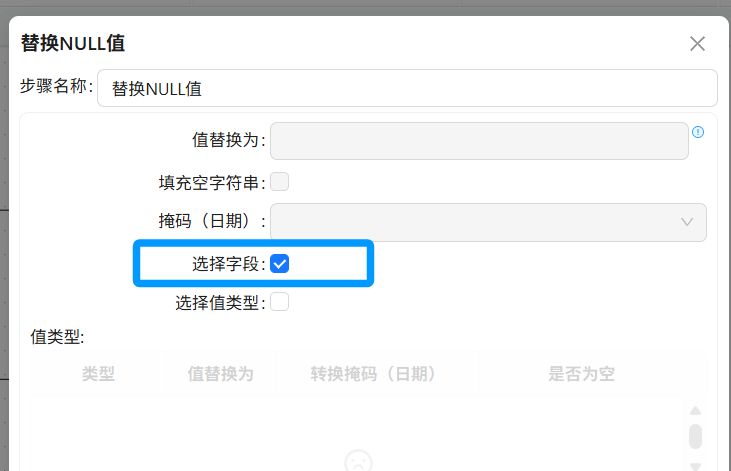

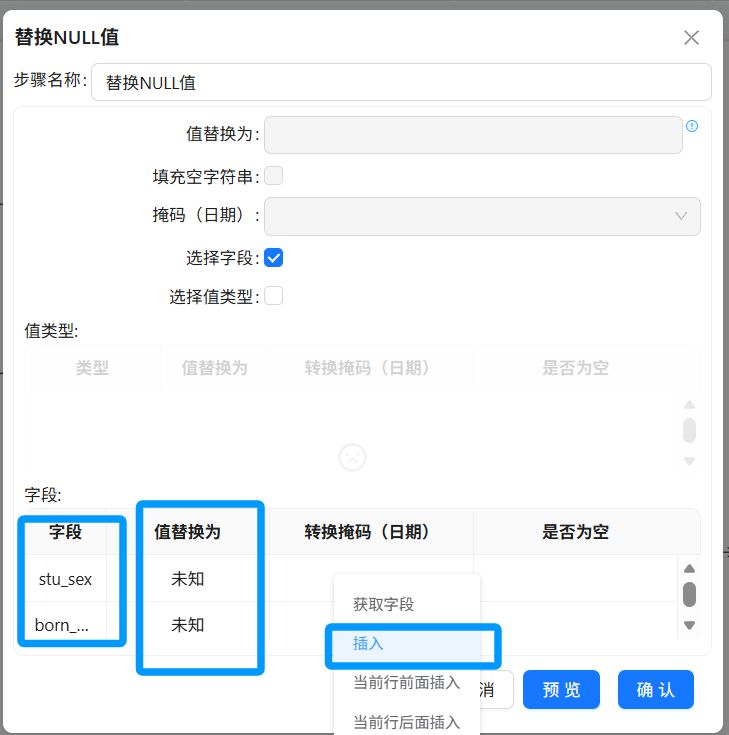

4.3.8 空值处理

3个数据表关联后，字段“stu_sex”、“born_date”、“policy”、“live_on_campus”存在空值，需要对这么空值进行处理。拖入 “替换 NULL 值” 组件，将 stu_sex、born_date、policy、live_on_campus 字段的空值统一替换为字符串 “未知”。

4.3.9 学生基础属性标准化处理

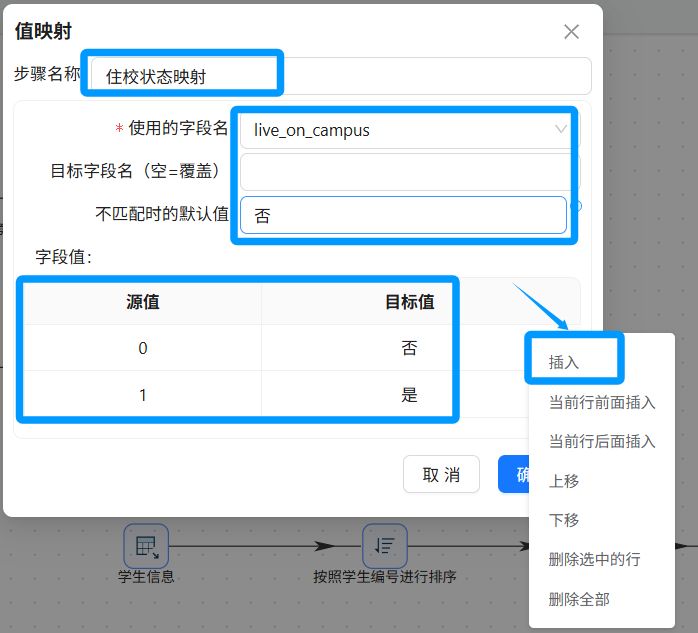

住校状态映射：添加 “值映射” 组件，将 live_on_campus 字段的 0 映射为 “否”，1 映射为 “是”，不匹配默认 “否”。

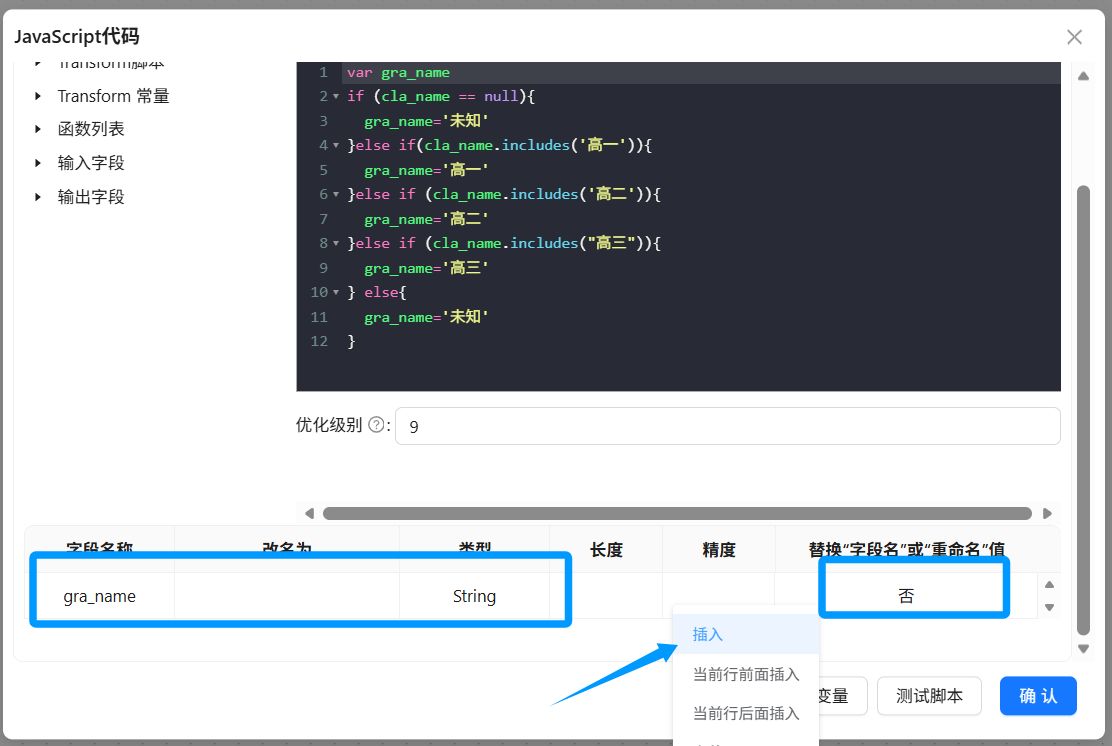

从班级名提取年级：使用 “JavaScript 代码” 组件，编写以下脚本：

javascript
var gra_name
if (cla_name == null){
  gra_name='未知'
}else if(cla_name.includes('高一')){
  gra_name='高一'
}else if (cla_name.includes('高二')){
  gra_name='高二'
}else if (cla_name.includes("高三")){
  gra_name='高三'
} else{
  gra_name='未知'
}

设置 gra_name 字段类型为 String，替换方式为 “否”。

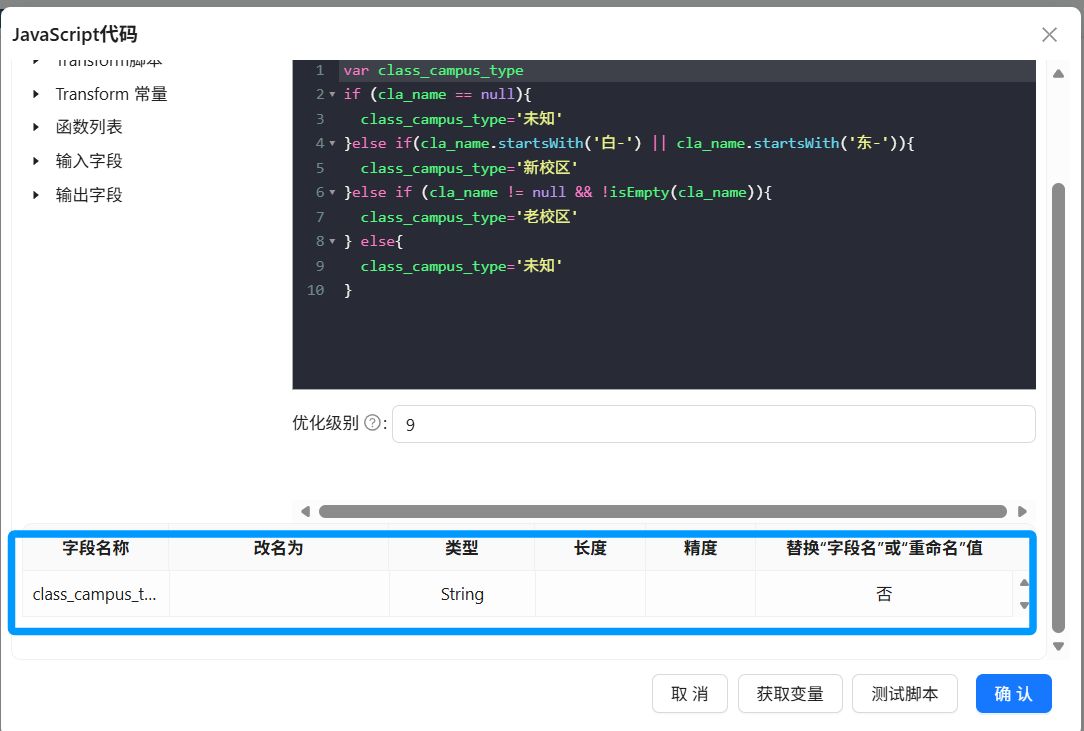

校区类型判定：再添加 “JavaScript 代码” 组件，代码如下：

javascript
var class_campus_type
if (cla_name == null){
  class_campus_type='未知'
}else if(cla_name.startsWith('白-') || cla_name.startsWith('东-')){
  class_campus_type='新校区'
}else if (cla_name != null && !isEmpty(cla_name)){
  class_campus_type='老校区'
} else{
  class_campus_type='未知'
}

字段名 class_campus_type，类型 String，替换方式 “否”。

4.3.10 结果入库

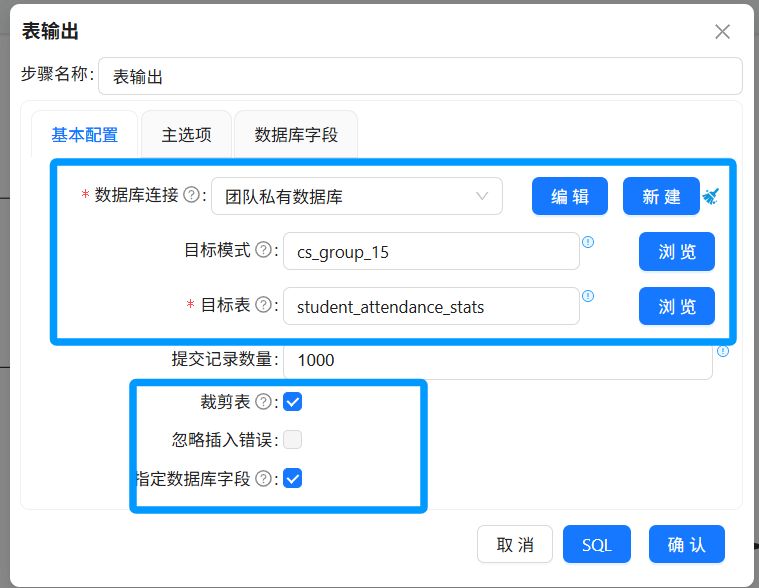

拖入 “表输出” 组件，连接 “团队私有数据库”，目标表为 student_attendance_stats。勾选 “裁剪表” 以避免数据重复，并指定数据库字段映射，确保所有字段正确对应。

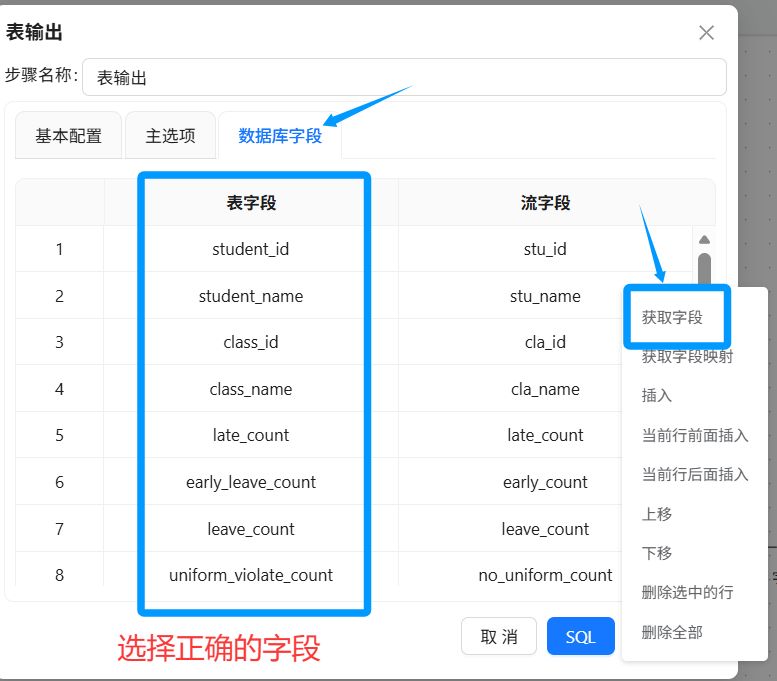

勾选“指定数据库字段”，建立工作流字段与数据库表字段的映射关系。勾选后会激活“数据库字段”tab页，在数据库字段tab页，右键选择“获取字段”

4.3.11 执行转换流并验证结果

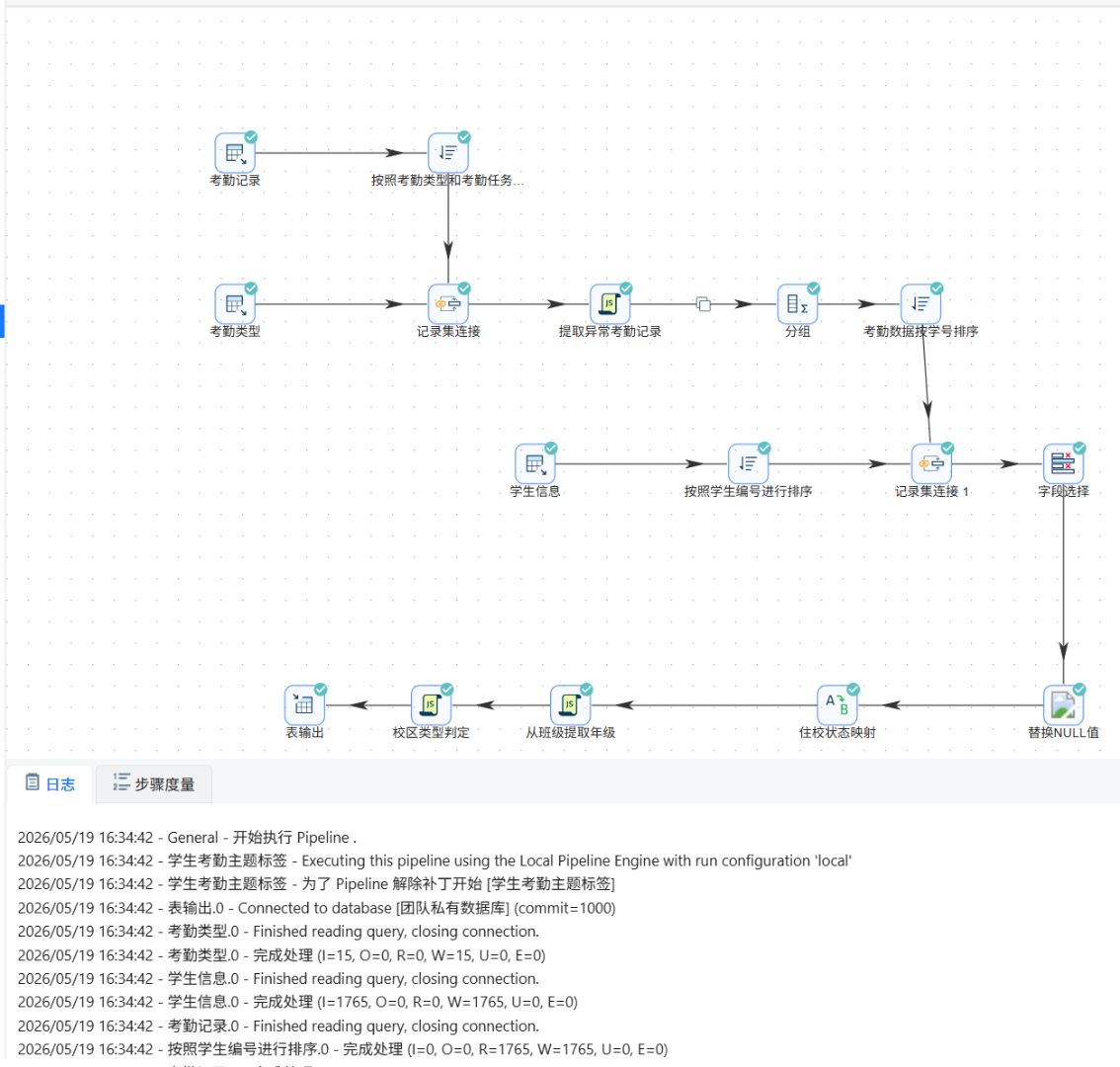

点击工具栏 “执行” 按钮，使用默认配置启动工作流。观察执行日志，确认所有组件运行成功。

4.3.12 查看数据库结果

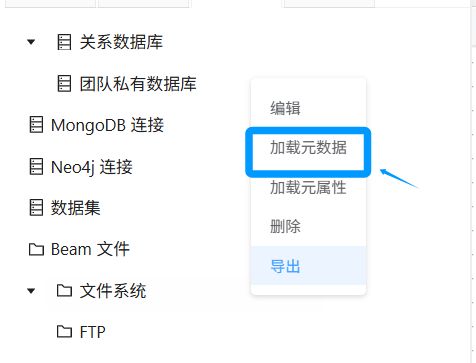

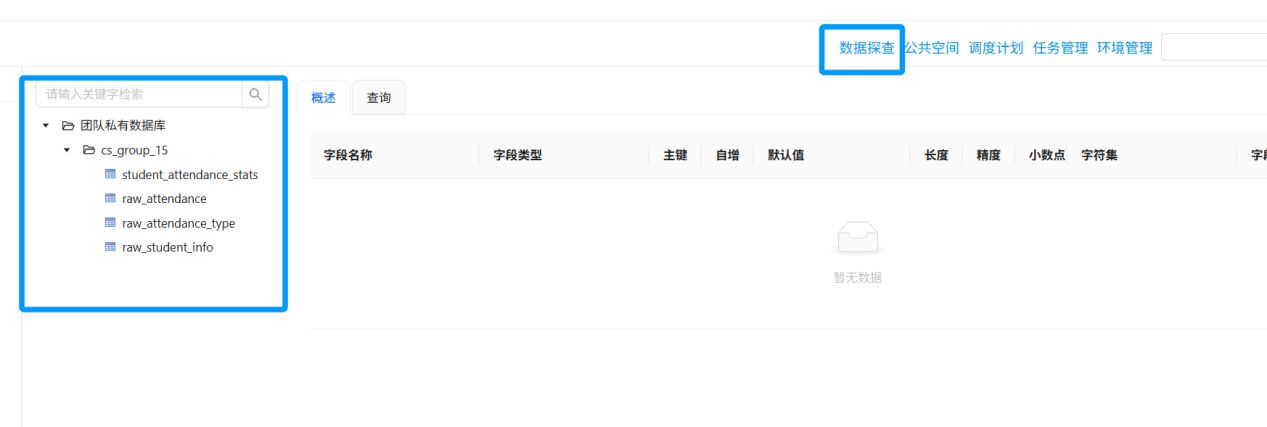

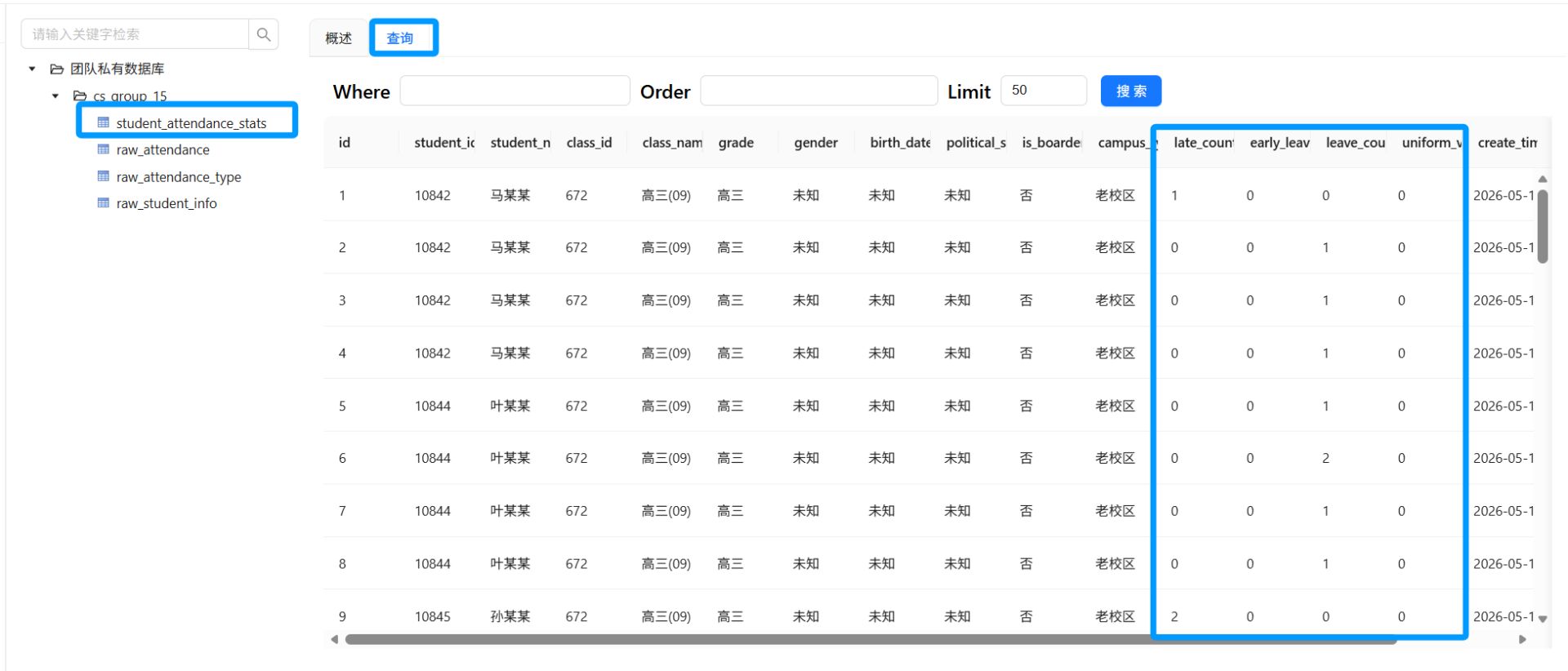

在 “元数据” 页刷新数据库连接，展开 “团队私有数据库”，打开 student_attendance_stats 表，进入 “查询” 标签查看数据。核对各维度统计数值是否符合预期。

双击目标表“student_attendance_stats”，在右侧页面选择“查询”tab标签

查看数据库表数据是否符合预期

五、实验结果分析

数据成功入库，成功将3_kaoqin.csv、4_kaoqintype.csv、2_student_info.csv三张源数据导入 MySQL 数据库，生成raw_attendance、raw_attendance_type、raw_student_info三张原始表。

完成学生考勤主题标签表student_attendance_stats创建，转换流执行无报错，数据正常写入目标表。标签与指标生成正常，成功衍生年级、是否住校、校区类型三类学生画像标签，空值统一替换为 “未知”。

按学生 + 班级维度完成聚合统计，准确输出迟到、早退、请假、未穿校服四项考勤指标。多表关联准确，考勤主表与类型码表、学生信息表左外连接无数据丢失、无重复膨胀，关联键匹配正确。

输出结果符合业务口径，统计规则与实验要求一致，数据可直接用于校园考勤分析与学生行为管理。

六、问题与解决

问题：4_kaoqintype.csv使用 GB2312 编码与 TAB 分隔，直接读取出现乱码。

解决：在 CSV 文件输入组件手动设置编码 = GB2312、列分隔符 = TAB，重新获取字段恢复正常。

字段类型不匹配导致导入失败

问题：bf_zhusu、bf_qinshihao等字段类型与目标表不一致，表输出报错。

解决：添加字段选择组件修改元数据类型，统一为 Integer/String 后再输出。

空值过多导致统计字段显示 NULL

问题：未排序直接连接，出现数据匹配不全。

解决：连接前按关联键attendance_type_id、attendance_task_order_id、stu_id做排序记录，保证连接稳定。

七、实验总结

掌握零代码 ETL 平台完整流程：数据接入→清洗→关联→衍生→聚合→落地。理解星型模型在考勤主题中的应用，学会事实表与维度表的设计与关联。

熟练处理CSV 编码、字段类型、空值、重复数据、连接排序等常见数据质量问题。能够根据业务口径编写JavaScript 标签脚本，实现行为标记与维度衍生。

实验价值

本实验实现校园考勤从人工 Excel 统计到自动化 ETL 处理的升级，统一口径、提升效率、减少错误。输出的student_attendance_stats表可直接支撑班级考勤排名、年级对比、住校 / 走读行为差异、校区对比等分析场景。

改进方向

可增加学期、月份时间维度，实现按时间周期统计。可加入异常值过滤、重复打卡去重逻辑，进一步提升数据质量。可将转换流封装为作业流定时执行，实现每日 / 每周自动更新考勤报表。

本次实验完整完成了学生多维度考勤统计的 ETL 全流程开发，达到实验目标，为后续教育数据治理与学生画像构建打下扎实基础。
