一、实验说明

1.1实验目的

基于"数智教育"大赛公开数据集，设计实现学生多维度考勤统计助睿ETL转换流，掌握ETL数据处理全流程（数据接入、跨表关联、字段衍生、数据聚合、结果落地），解决校园考勤人工统计效率低、口径不统一的问题；结合数据集实际特征优化空值处理逻辑，保障转换流稳定运行，输出精准多维度考勤统计结果，为校园精细化考勤管理提供数据支撑。

1.2实验环境

实验工具：助睿零代码在线实验平台（地址：https://lab.guilian.cn/）

助睿数智（Uniplore）平台覆盖数据接入、ETL处理、机器学习建模到可视化展示全链路零代码功能，适配数据分析教学与企业数据加工场景。（官网：https://www.uniplore.com/）

实验数据源："数智教育"大赛官方数据集。

1.3实验范围

本次实验覆盖助睿ETL转换流完整配置流程，包括多源数据表接入、跨表数据关联、考勤行为标签衍生、多维度聚合统计及结果落地存储；重点验证数据关联精度与统计指标准确性，结合数据集分布特征动态优化配置参数，保障实验顺利完成。

二、转换流整体设计

2.1功能用途与业务价值

本ETL转换流替代传统人工Excel统计方式，构建原始打卡数据到标准化结果的全自动化闭环处理链路，可批量生成多维度考勤分析指标。通过固化考勤统计规则与计算口径，大幅提升数据处理效率，沉淀可追溯的标准化考勤台账，为校园考勤管理提供数据支撑；同时具备良好扩展性，新增考勤类型无需修改核心转换逻辑，可快速适配校园考勤各类核心需求。

2.2核心处理逻辑

三、数据与标签梳理

3.1源数据说明

本次实验数据来源于"数智教育"大赛公开数据集，共包含7张独立业务数据表：

1_teacher.csv：教师信息

2_student_info.csv：学生信息

3_kaoqin.csv：考勤主表

4_kaoqintype.csv：考勤类型码表

5_chengji.csv：成绩信息

6_exam_type.csv：考试类型

7_consumption.csv：消费信息

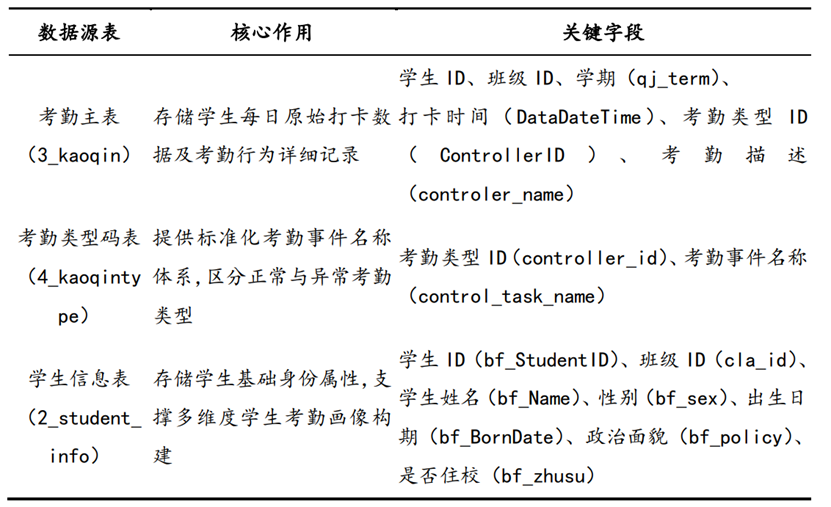

围绕"学生考勤"核心主题，筛选出3张与考勤行为直接相关、支撑多维度分析的核心数据表，共同构成"事实表+维度表+属性表"的标准星型数据模型，各表核心作用与关键字段如下：

3.2标签体系设计

学生考勤主题标签分为三类：学生基础属性标签、学生画像维度标签、考勤行为统计标签。

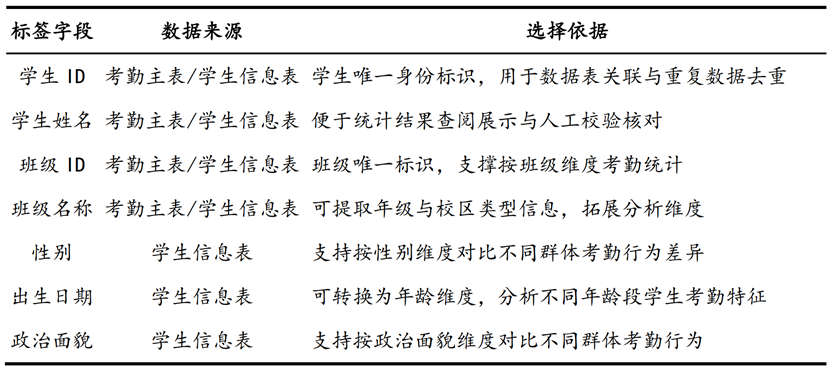

3.2.1学生基础属性标签

选表依据：上述字段为学生基础身份信息，主要从2_student_info表提取，考勤主表信息可用于交叉验证，是后续多维度统计分析的核心基础。

示例用途：按性别分析男女生迟到率差异，按政治面貌对比不同群体整体考勤特征。

3.2.2学生画像维度标签

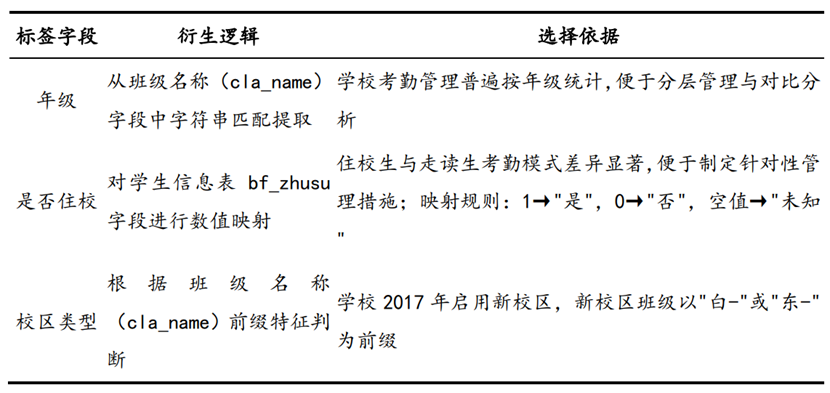

选表依据：上述标签为衍生分析维度，需基于班级名称和住校字段二次加工；年级维度支撑分层管理，住校维度区分不同考勤模式群体，校区维度适配新旧校区管理差异。

示例用途：分析走读生与住校生迟到概率差异，对比新旧校区校服规范执行情况。

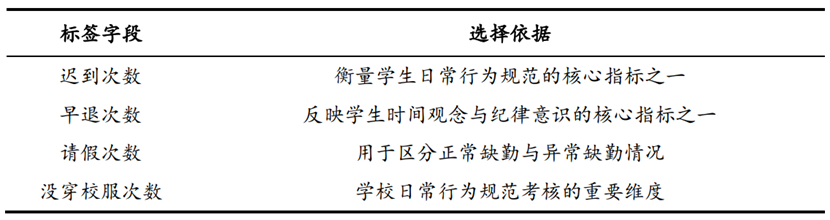

3.2.3考勤行为统计标签

选表依据：上述四类异常考勤是学生日常管理核心关注点；迟到早退反映纪律意识，请假区分正常/异常缺勤，校服穿戴是行为规范考核项；”校服[移动考勤]”特指未穿校服违规。

示例用途：综合学生各类异常考勤次数，评估其考勤风险等级。

3.3标签处理口径

为保证统计结果准确、一致、可比，统一固化所有标签计算口径：

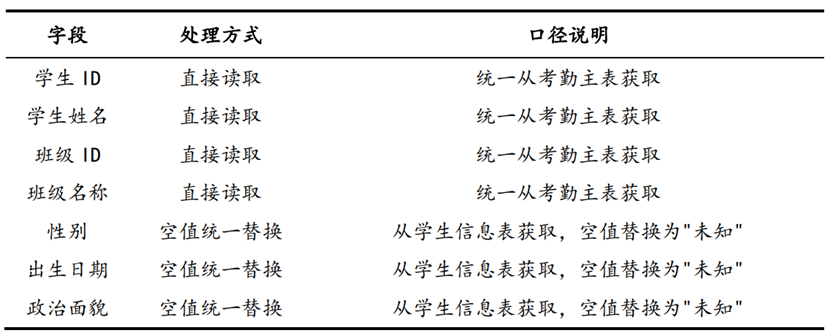

3.3.1基础属性字段处理口径

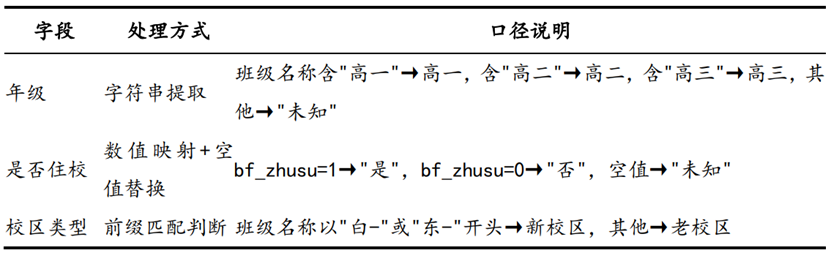

3.3.2衍生维度字段处理口径

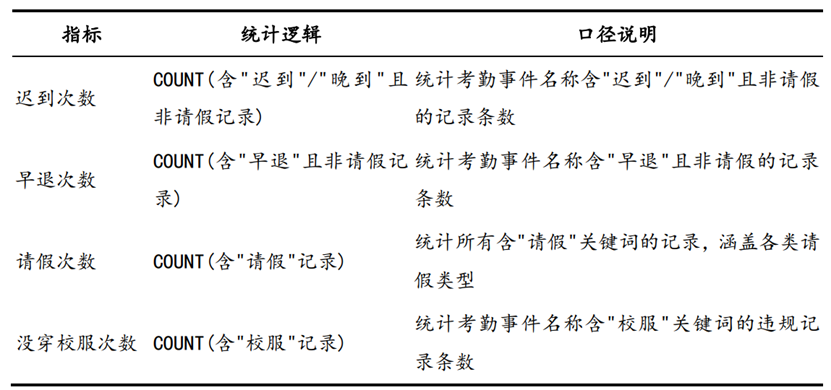

3.3.3考勤行为指标统计口径

统计口径设计理由：

排除请假记录：请假属于正常缺勤，不计入迟到早退统计，避免重复计数与误判

请假类型全覆盖：所有含"请假"关键词的记录均计入，统一统计标准

校服违规唯一识别：含"校服"关键词的记录均视为未穿校服违规，符合数据集定义

四、实验步骤

4.1 创建实验项目

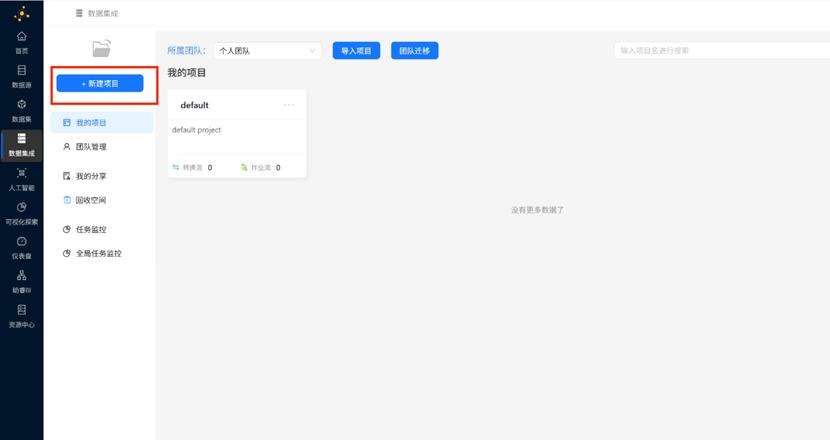

1.在助睿 ETL 平台主界面点击 “新建项目” 按钮。

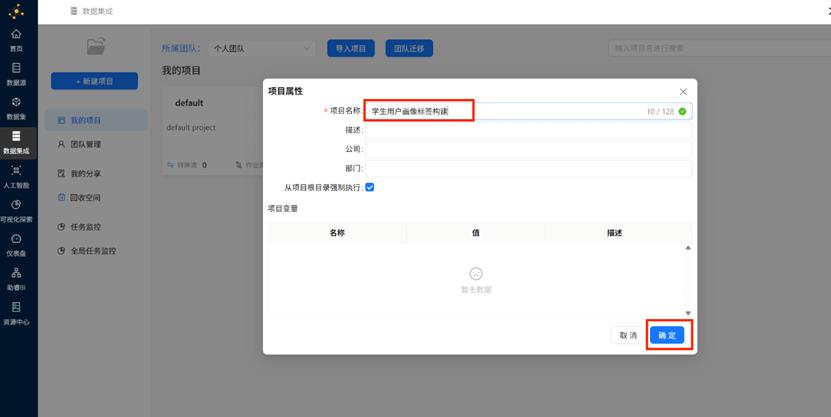

2.在弹出的输入框中填写项目名称 “学生用户画像标签构建”，点击 “确定” 完成项目创建。

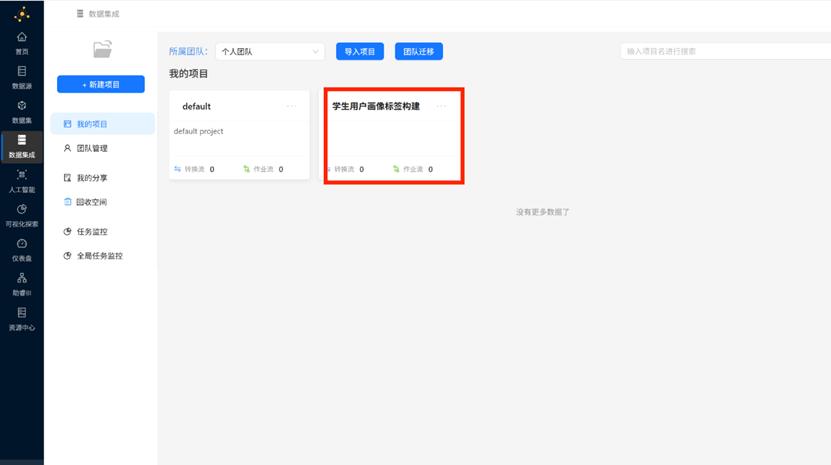

3.创建成功后，系统会自动跳转至数据集成页面，在项目列表中可以看到刚刚生成的新项目。

4.2 数据资源获取

为了便于后续数据处理与管理，本步骤将把实验所需的原始数据导入到 “团队私有数据库” 中。

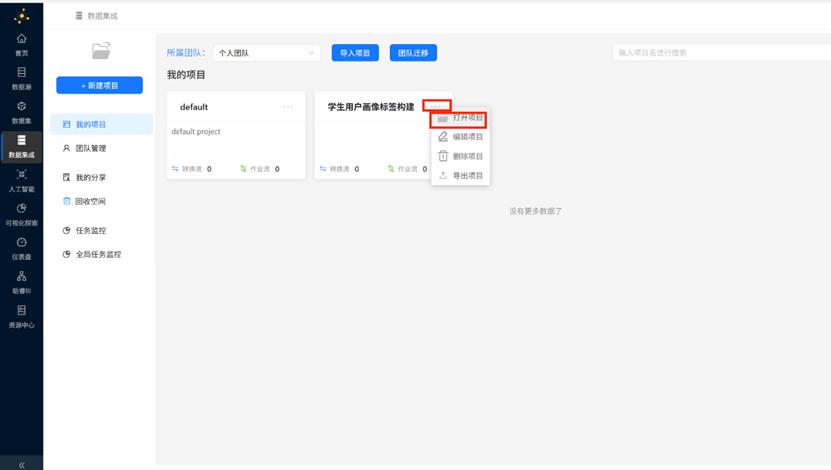

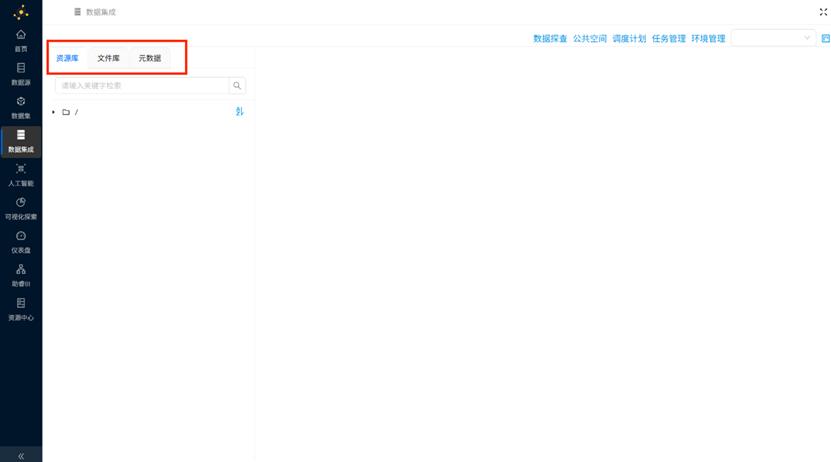

1.首先点击新建项目右上角的 “…” 按钮，选择 “打开项目” 进入项目详情页。项目页面左侧包含三个核心菜单：

• 资源库：用于工作流的全生命周期管理，包括新建、修改、删除、查看工作流信息，以及工作空间的导入导出和调度管理
• 文件库：用于存储工作流运行所需的输入文件和生成的输出文件
• 元数据：是助睿 ETL 平台的核心基础，用于配置数据库连接、Flink 集群等运行环境参数

4.2.1获取实验数据集

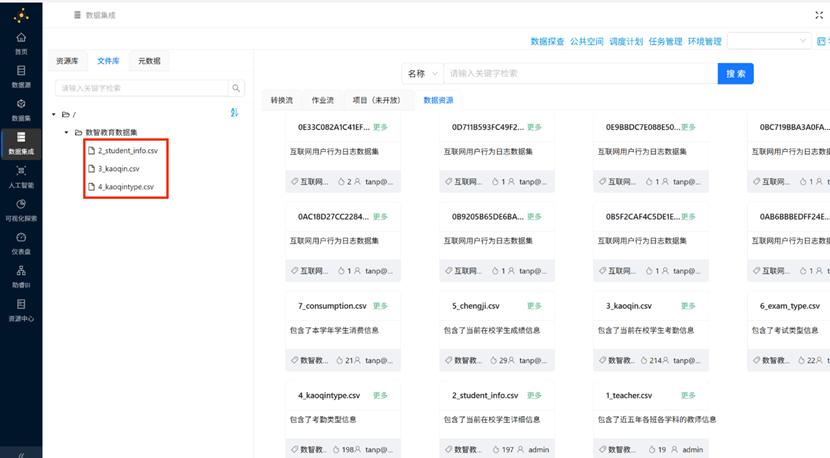

首先需要将公共空间中的实验数据集导入到项目文件库中：

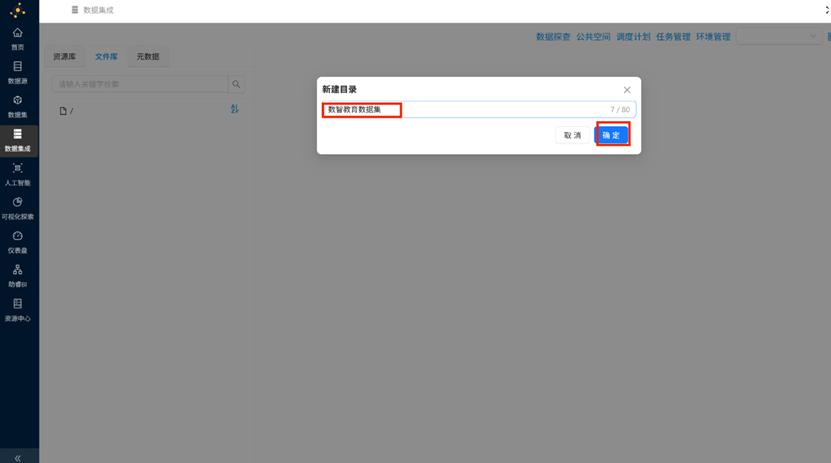

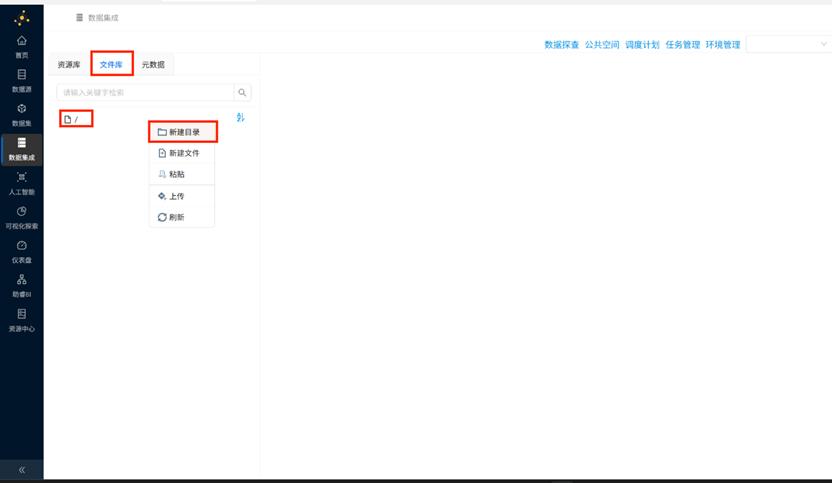

1.点击左侧菜单栏的 “文件库”，右键点击根目录选择 “新建目录”。

2.输入目录名称 “数智教育数据集” 并点击 “确定”。

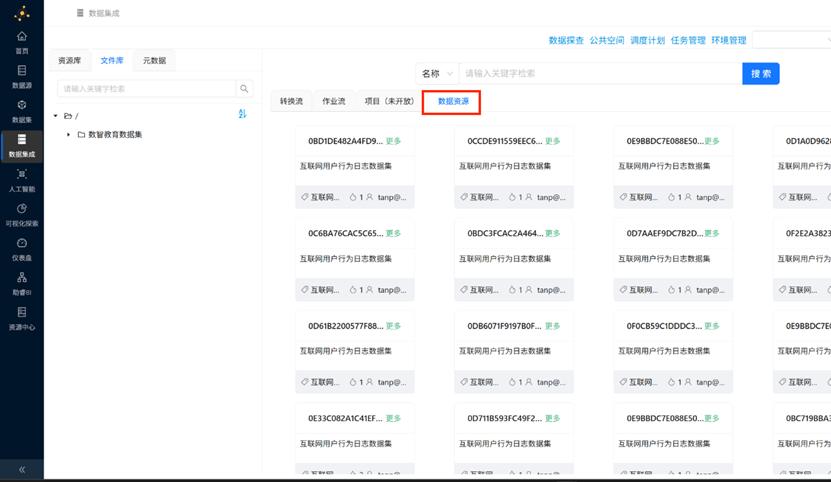

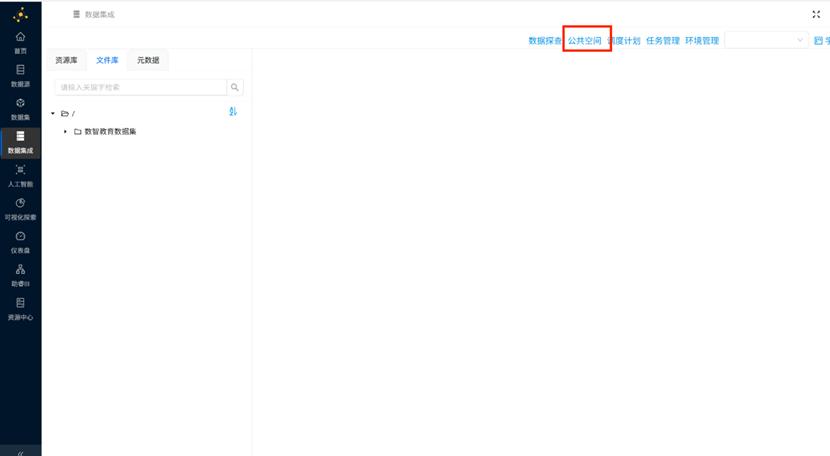

3.切换到 “公共空间” 页面。

4.点击 “数据资源” 选项卡。

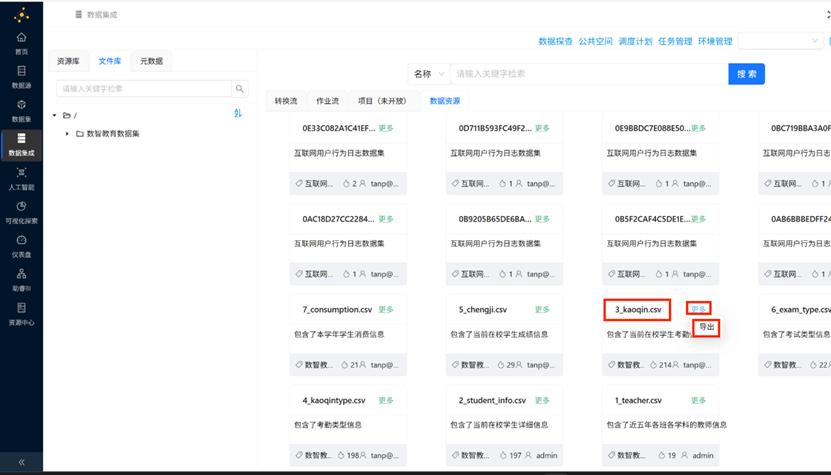

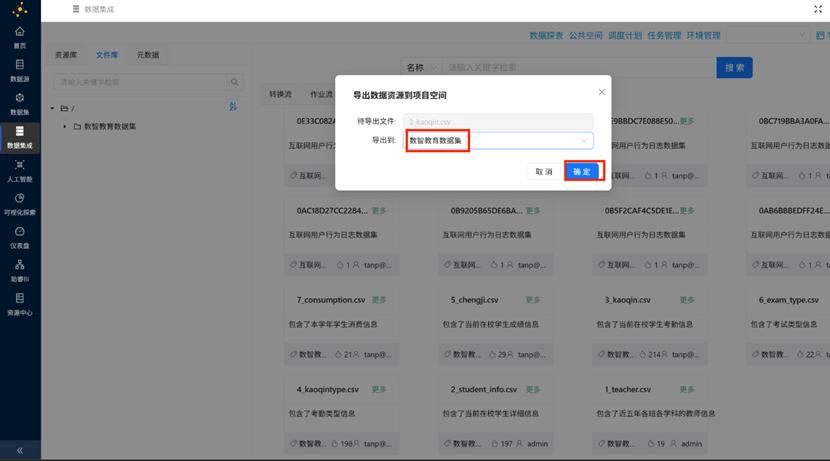

5.找到 3_kaoqin.csv 数据表，点击其右上角的 “更多” 按钮，选择 “导出”。

6.选择导出到刚才创建的目录下，点击 “确定” 导出。

7.重复上述导出操作，依次将 4_kaoqintype.csv 和 2_student_info.csv 两张数据表也导出到 “数智教育数据集” 目录下。

4.2.2 建立数据源连接

在导入数据到数据库之前，需要先建立与 “团队私有数据库” 的连接。

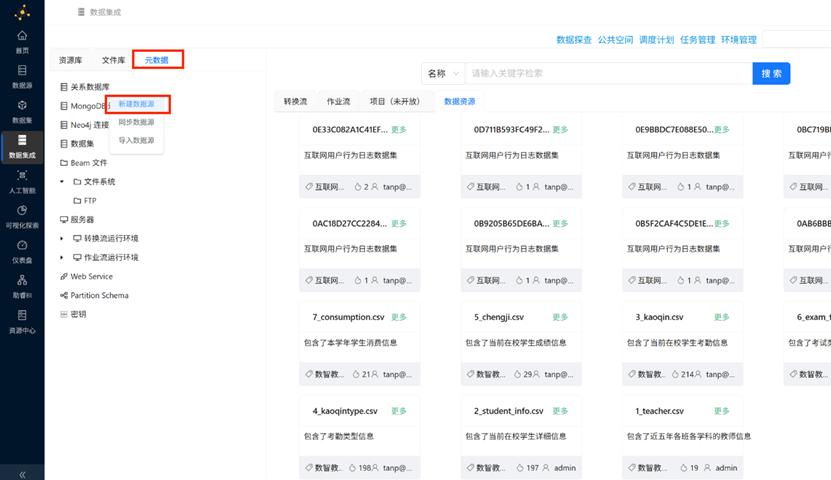

1.点击左侧菜单栏的 “元数据”，右键点击 “关系数据库” 选择 “新建数据源”。

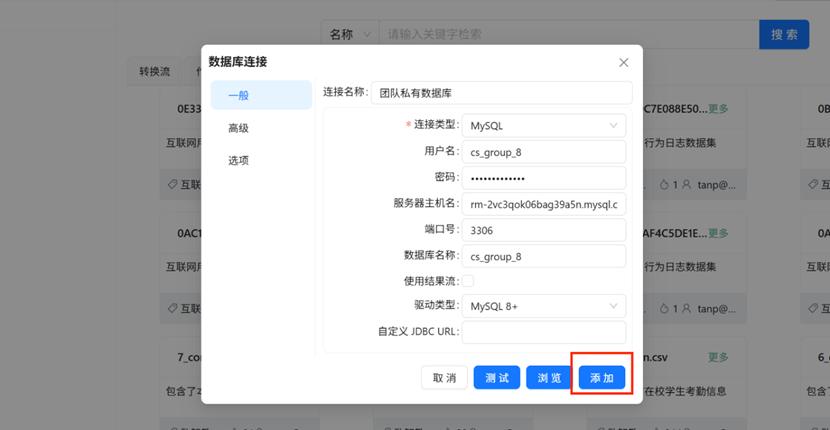

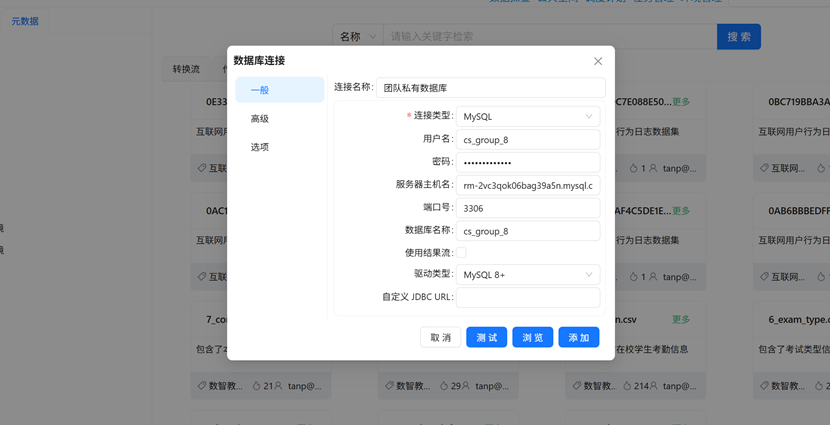

2.在弹出的新建数据库连接窗口中，按以下参数进行配置：

• • 连接类型：MySQL
  • 服务器主机名：rm-2vc3qok06bag39a5n.mysql.cn-chengdu.rds.aliyuncs.com
  • 端口号：3306
  • 数据库名：使用助教提供的数据库名称
  • 用户名：使用助教提供的账号
  • 密码：使用助教提供的密码
  • 驱动类型：MySQL 8+
  • 连接名称：团队私有数据库

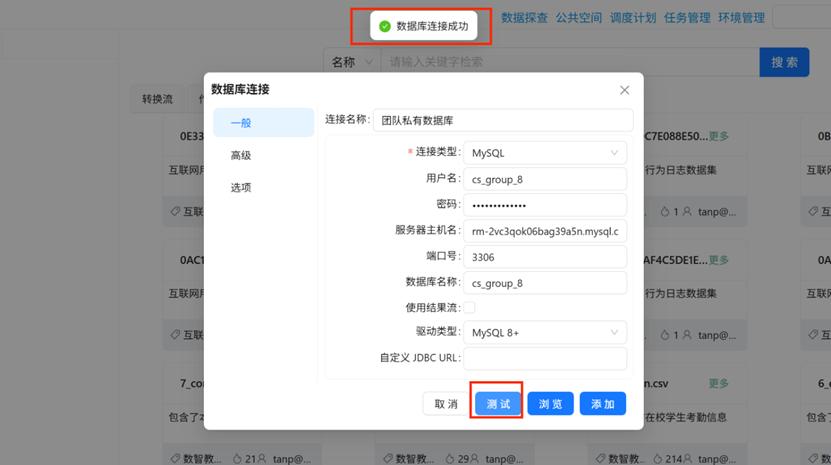

3.填写完成后点击 “测试” 按钮验证连接信息，当系统提示 “数据库连接成功” 后，点击 “添加” 完成数据源创建。

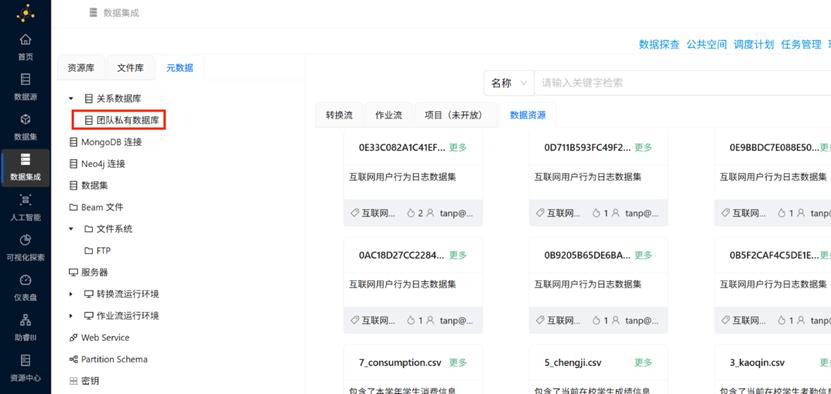

4.创建成功后，“关系数据库” 节点下会新增一个名为 “团队私有数据库” 的子节点。

4.2.3 数据导入团队私有数据库

本步骤将把文件库中的三张 CSV 数据表分别导入到 “团队私有数据库” 中，每张表的导入都分为创建数据表和导入数据两个环节。

4.2.3.1 原始考勤记录表数据导入

1.创建原始_学生考勤表

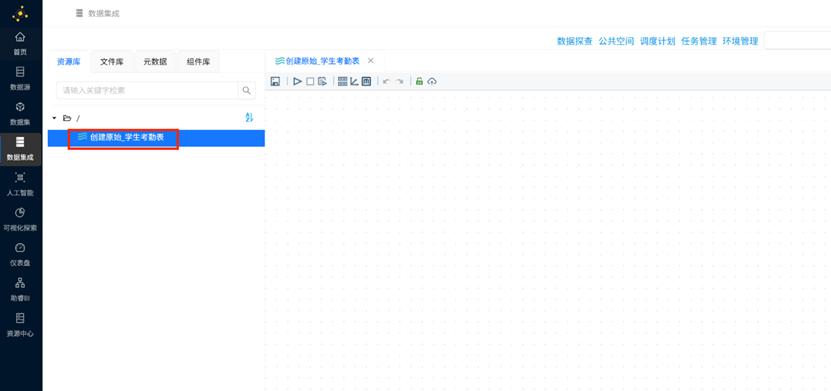

新建转换工作流，命名为 “创建原始_学生考勤表”

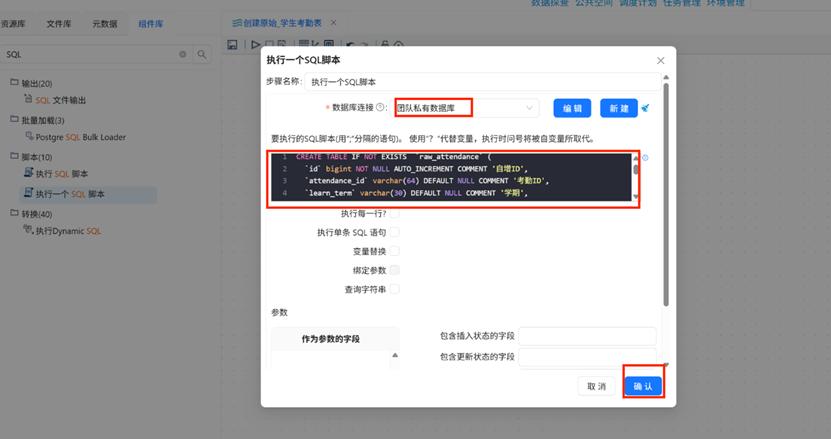

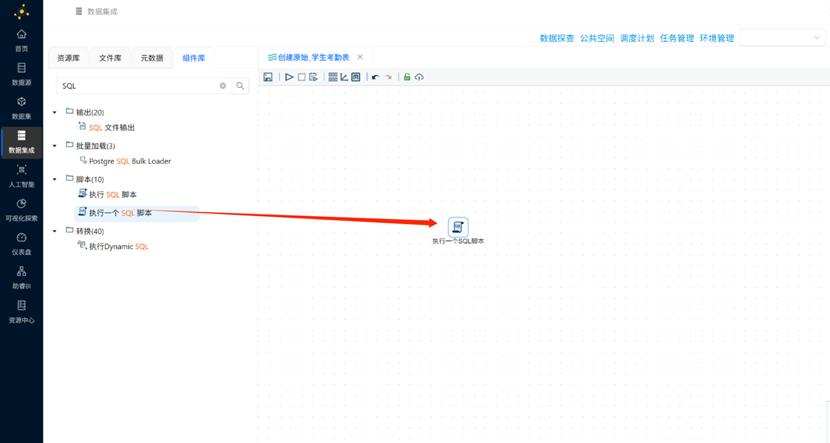

在工作流画布中拖拽 “执行一个 SQL 脚本” 组件

双击组件进行配置：选择数据库连接为 “团队私有数据库”，在脚本编辑区输入创建 raw_attendance 表的 SQL 语句。其他参数保持默认，点击 “确定” 。

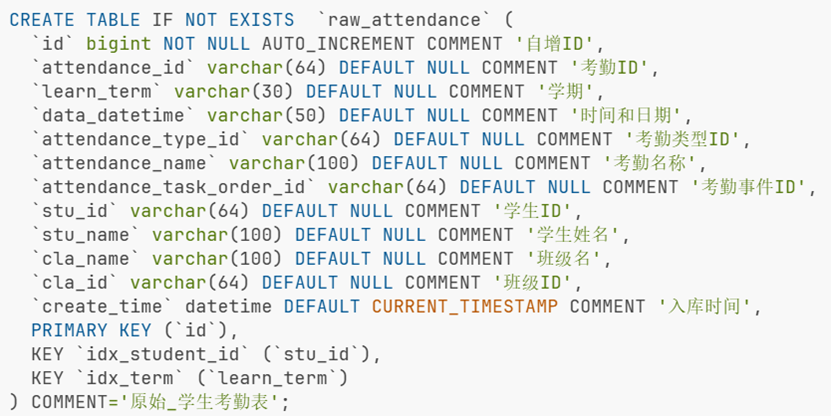

参考SQL语句:

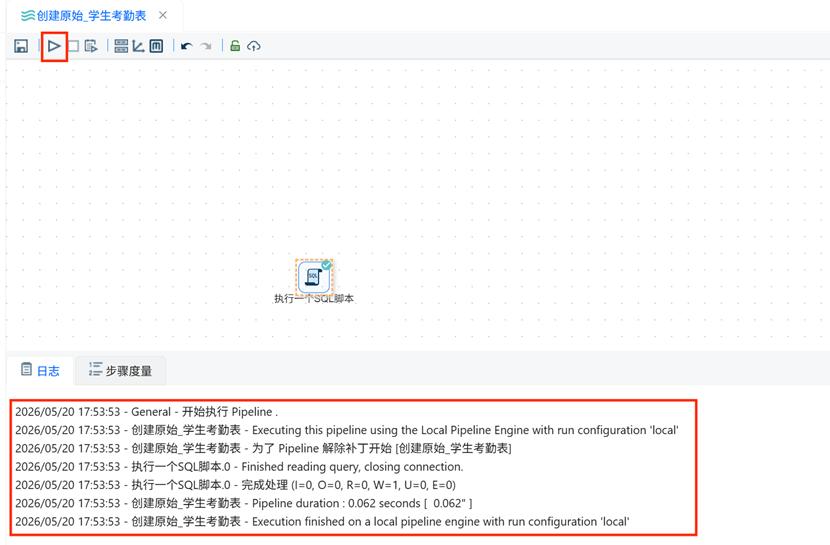

运行转换流，完成数据表创建。

2.导入原始考勤数据

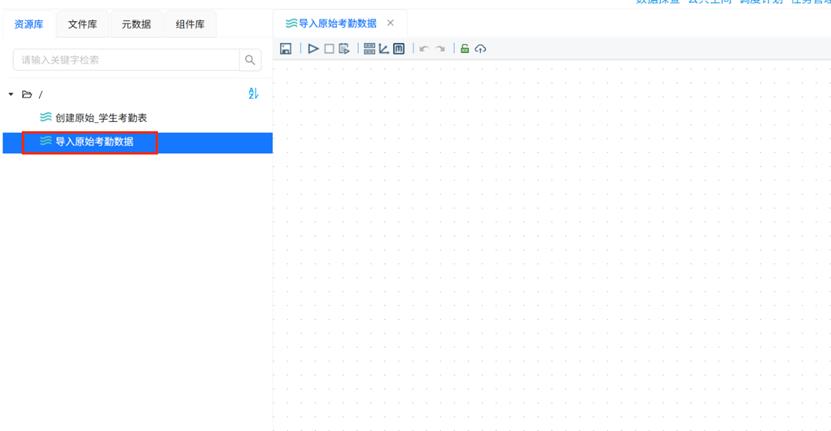

新建转换工作流，命名为 “导入原始考勤数据”

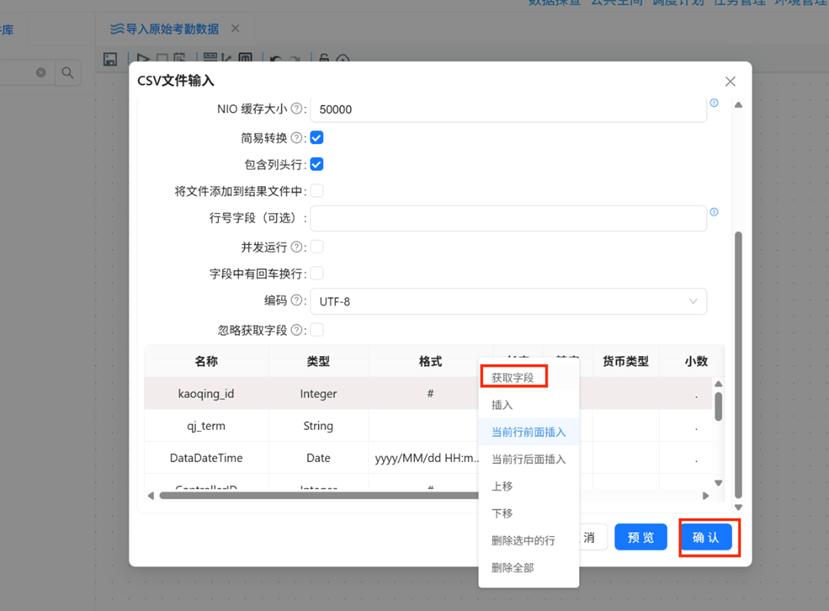

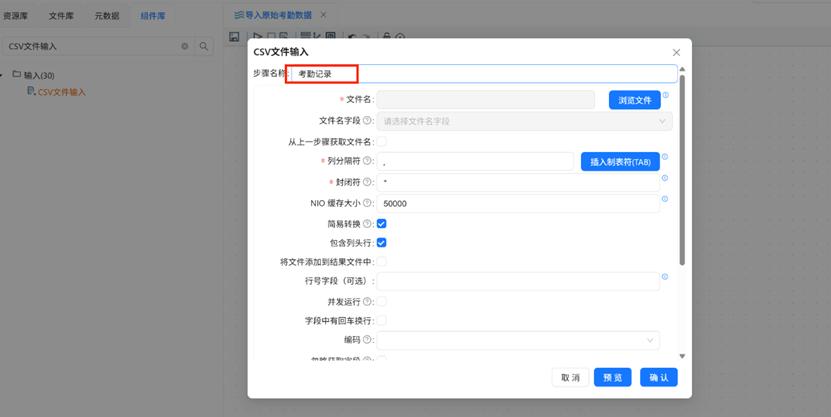

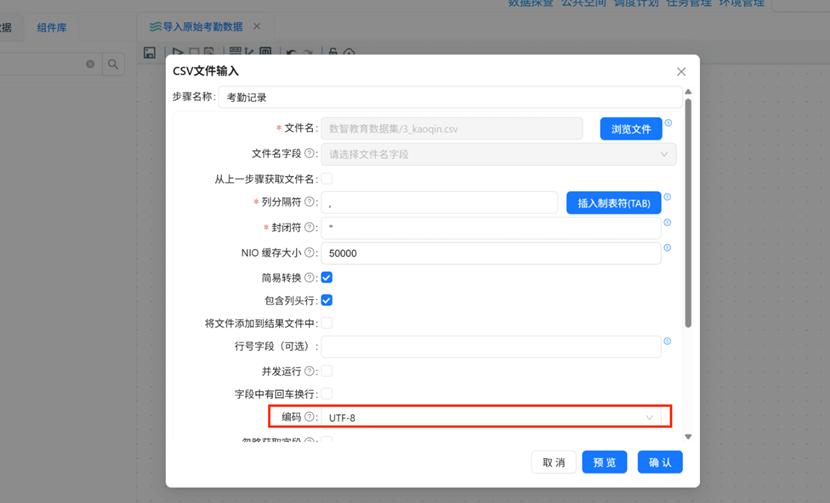

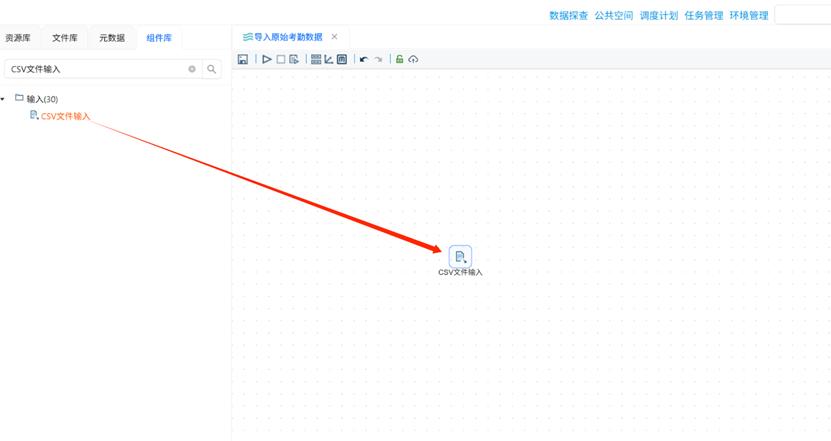

拖拽 “CSV 文件输入” 组件到画布，双击组件设置步骤名称为 “考勤记录”

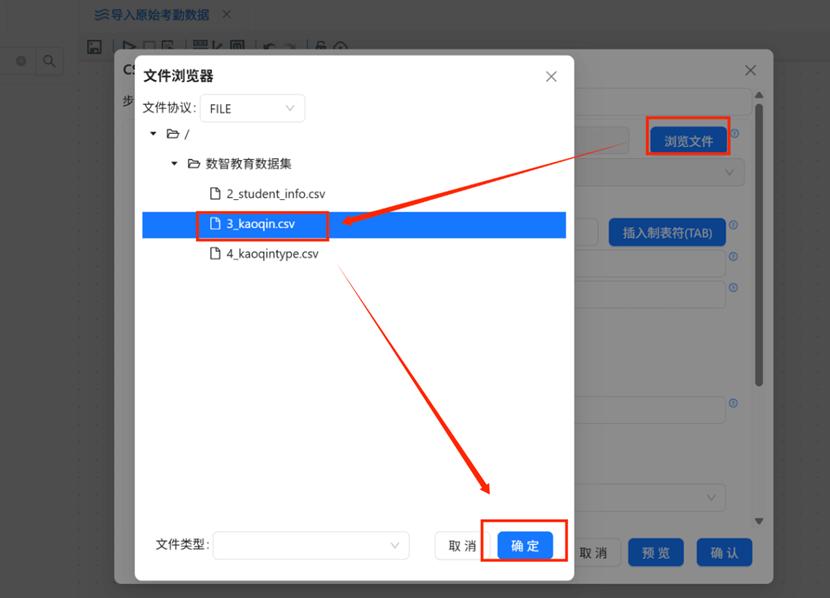

点击 “浏览文件” 按钮，选择 “数智教育数据集” 目录下的 3_kaoqin.csv 文件

列分隔符和封闭符使用默认值，编码设置为 “UTF-8”

下滑至字段表格，右键点击空白处选择 “获取字段”，确认后完成组件配置

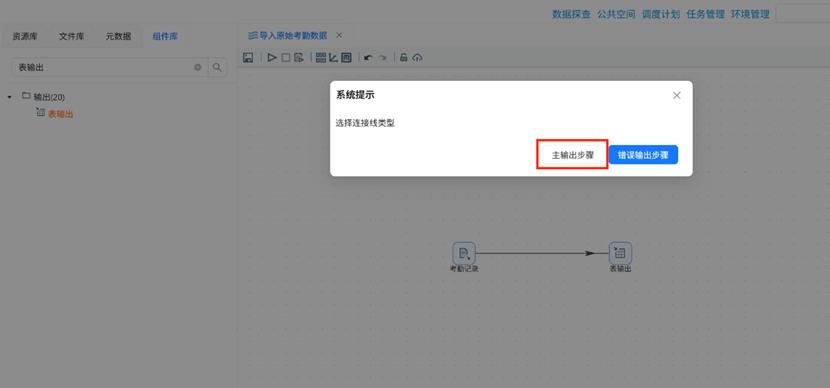

拖拽 “表输出” 组件到画布，建立 “CSV 文件输入” 到 “表输出” 的主输出连线

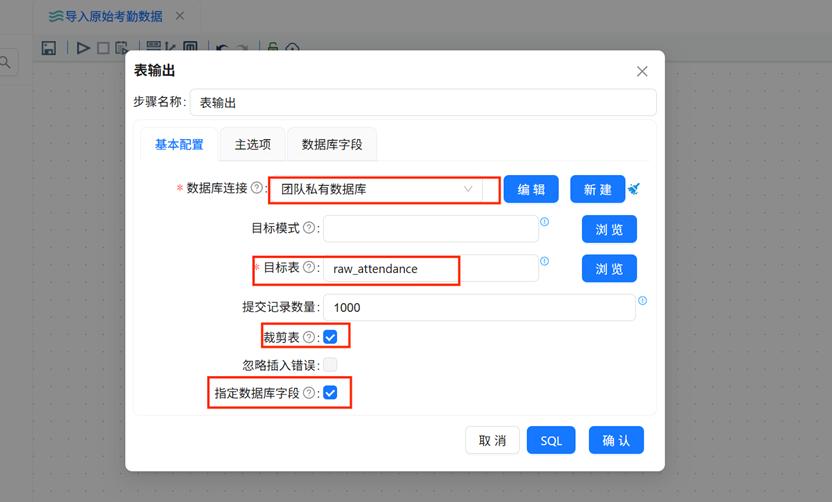

双击 “表输出” 组件：选择数据库连接为 “团队私有数据库”，目标表设置为 “raw_attendance”

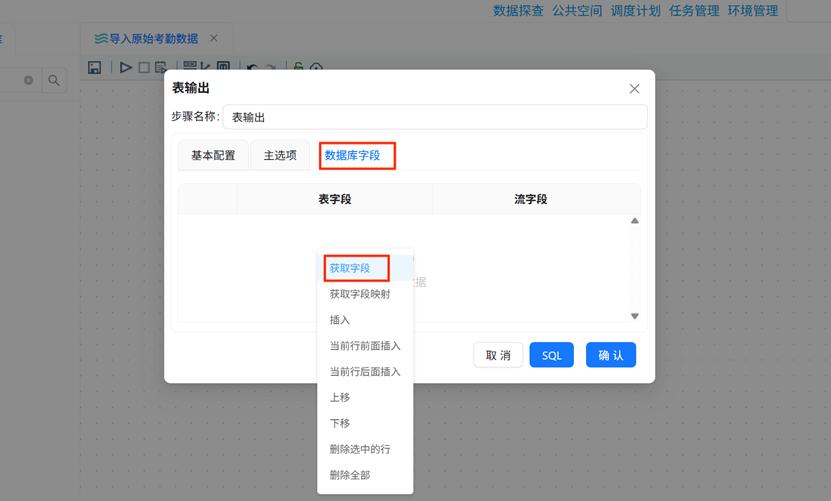

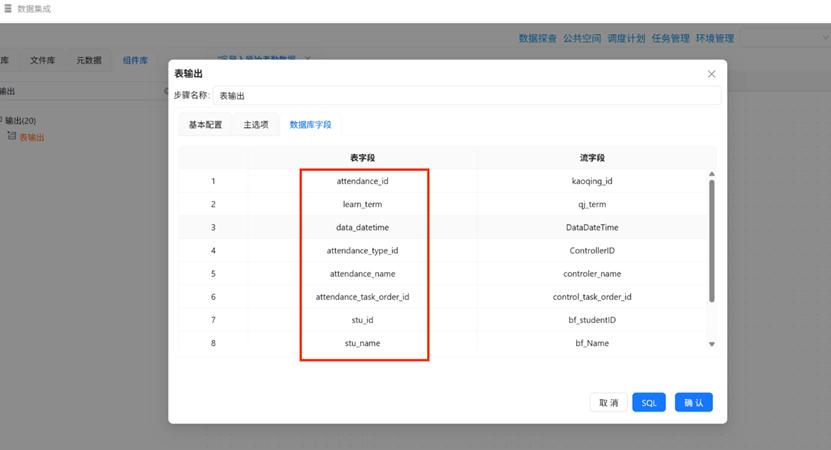

切换到 “数据库字段” 标签页，右键点击空白处选择 “获取字段”，将表字段修改为与建表语句对应的字段名。

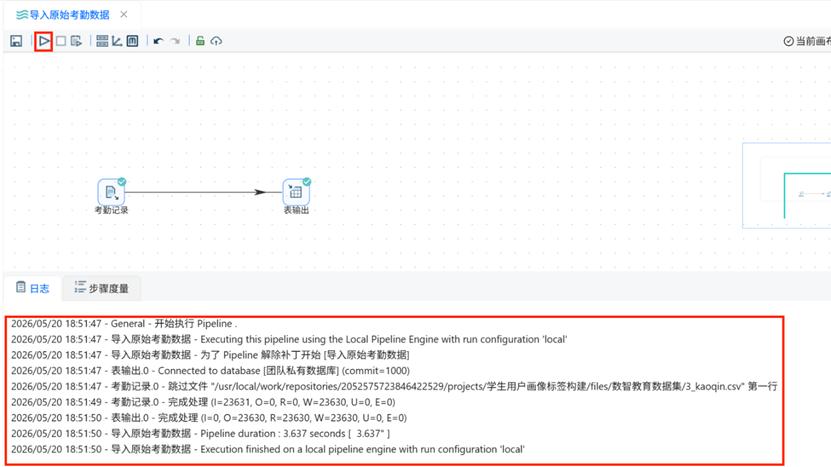

确认后运行转换流，完成原始考勤数据的导入。

4.2.3.2 原始考勤类型表数据导入

参照原始考勤记录表的导入流程，完成原始考勤类型表的数据导入。

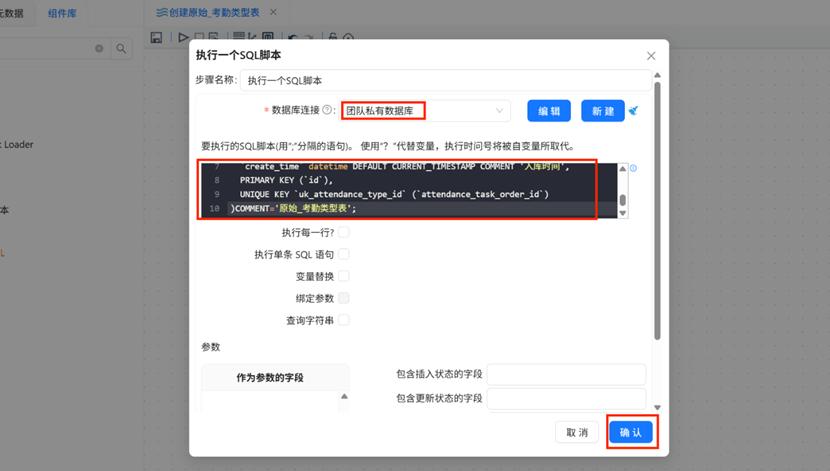

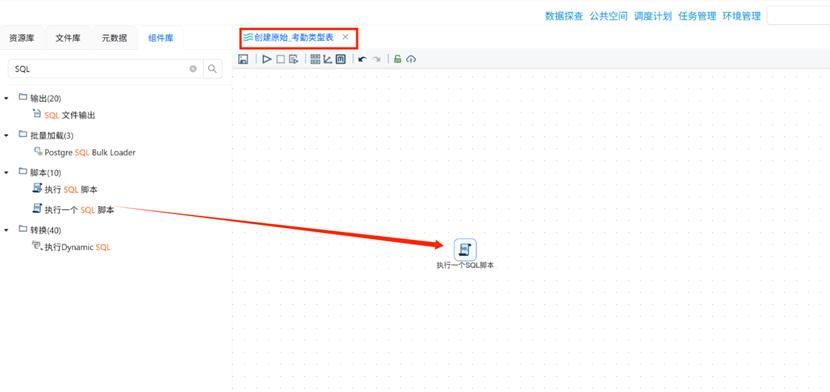

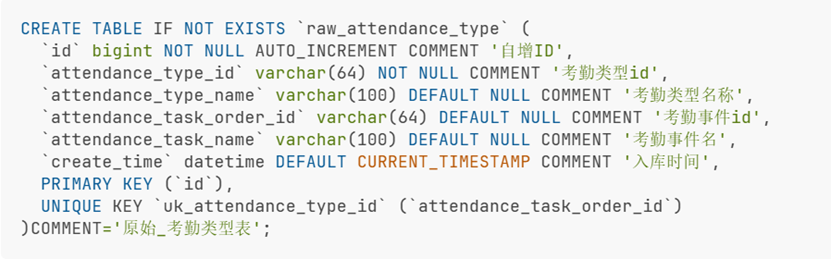

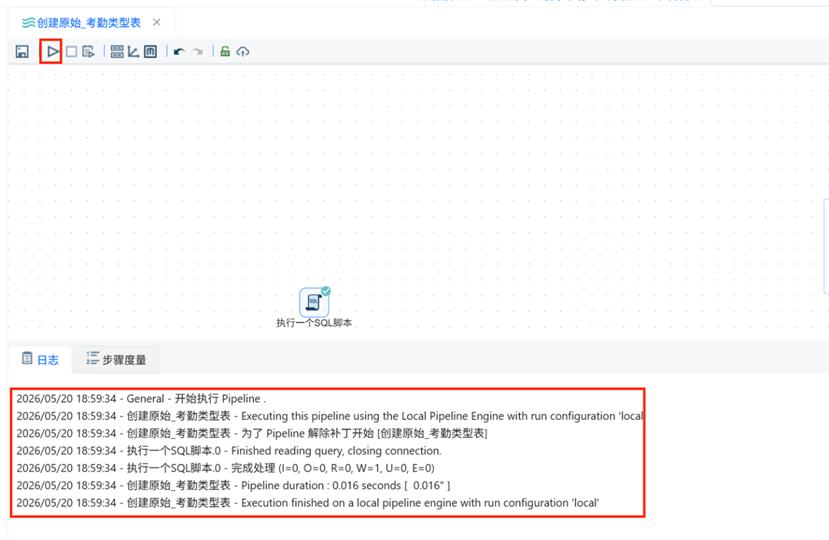

新建转换工作流 “创建原始_考勤类型表”，使用 “执行一个 SQL 脚本” 组件执行创建 raw_attendance_type 表的 SQL 语句，运行转换流完成表创建。

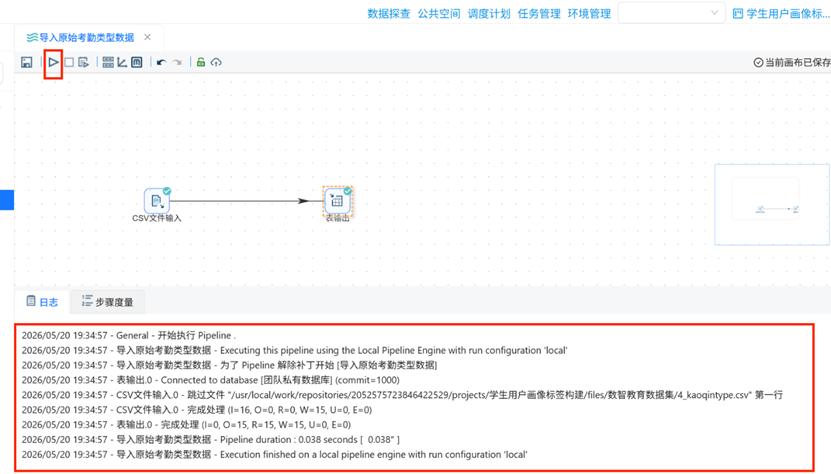

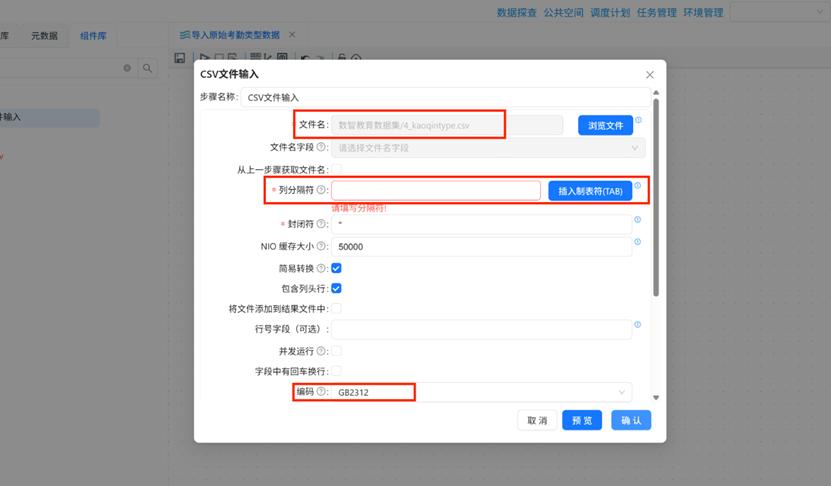

新建转换工作流 “导入原始考勤类型数据”，拖拽 “CSV 文件输入” 组件选择 4_kaoqintype.csv 文件。

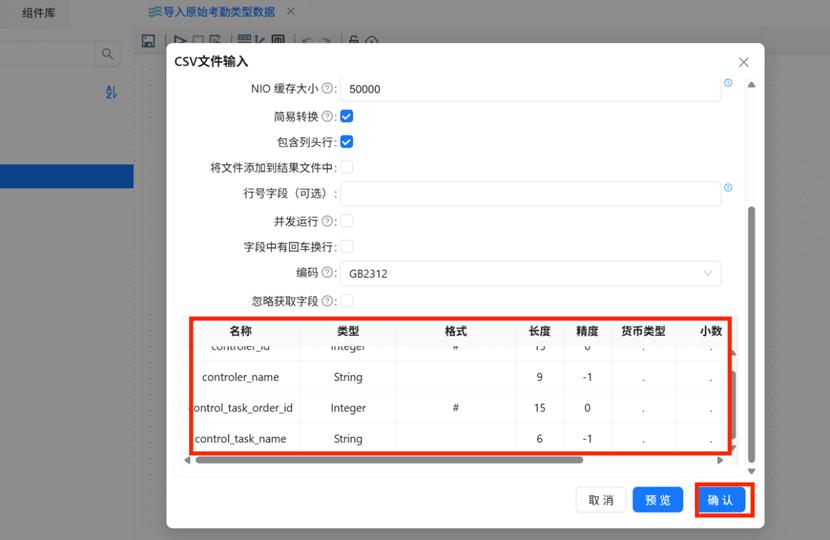

特别注意：该表的列分隔符需要设置为 “插入制表符（TAB）”，编码设置为 “GB2312”

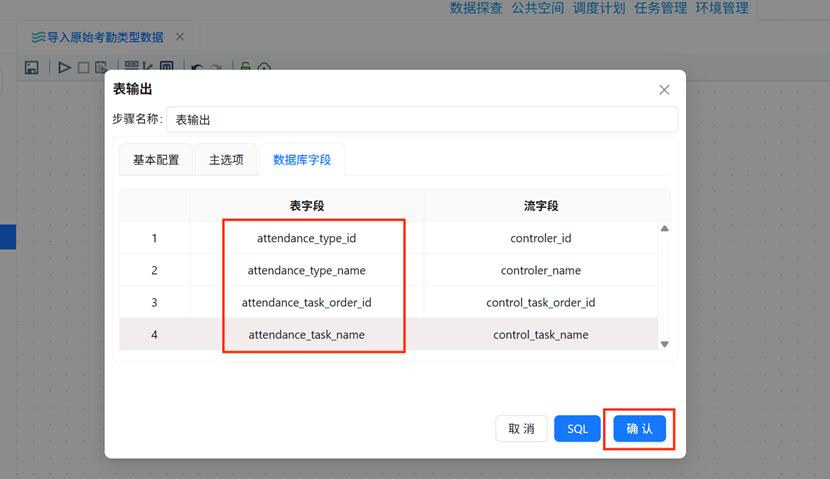

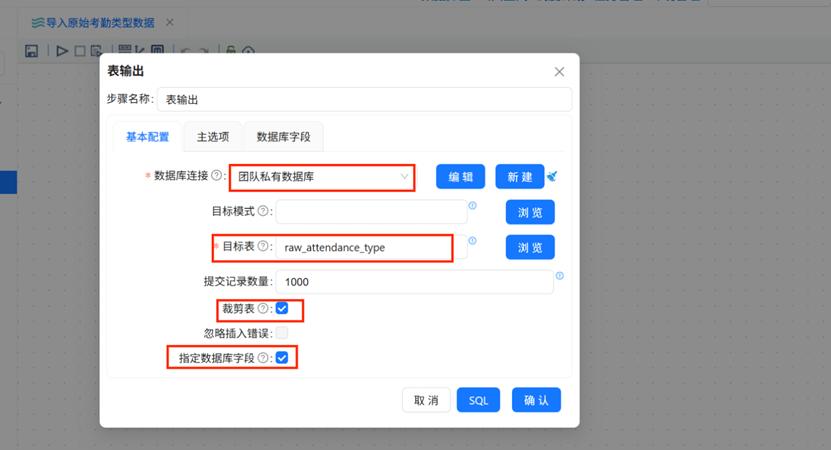

获取字段后添加 “表输出” 组件，配置目标表为 “raw_attendance_type”，完成字段映射后运行转换流导入数据。

4.2.3.3 原始学生基本信息表数据导入

参照原始考勤记录表的导入流程，完成原始学生基本信息表的数据导入：

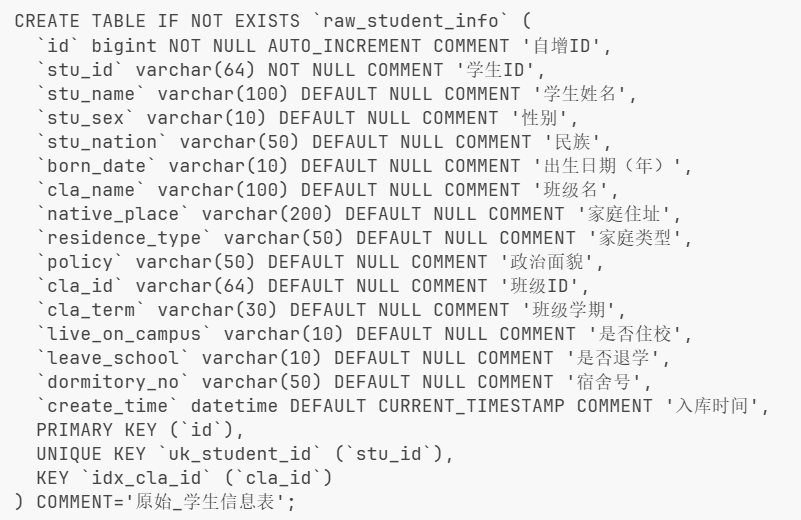

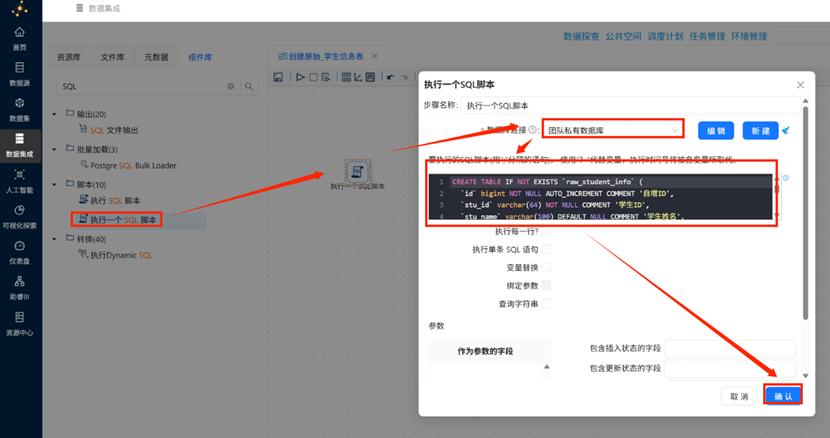

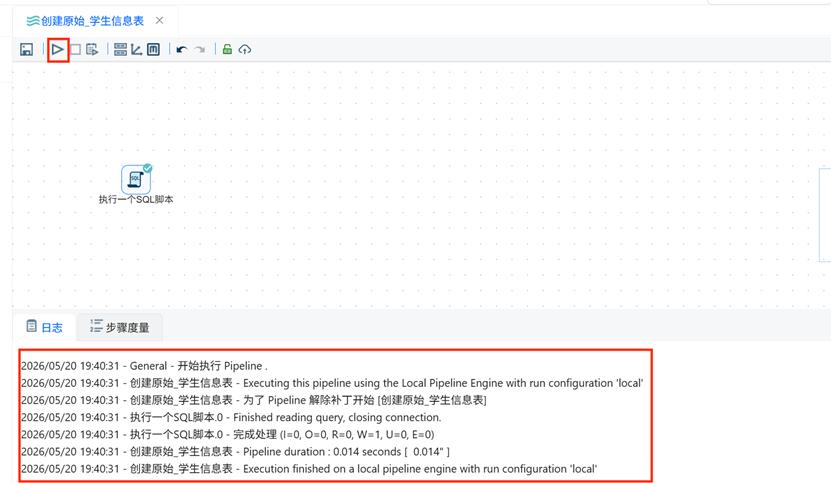

新建转换工作流 “创建原始_学生信息表”，使用 “执行一个 SQL 脚本” 组件执行创建 raw_student_info 表的 SQL 语句，运行转换流完成表创建。

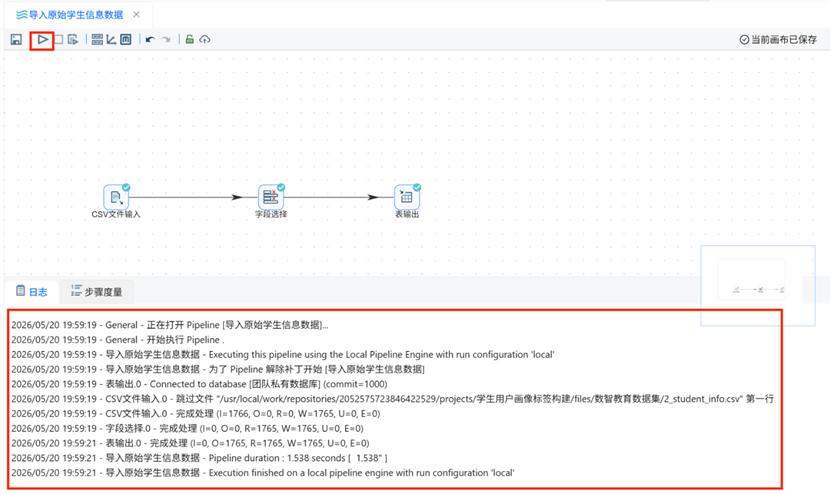

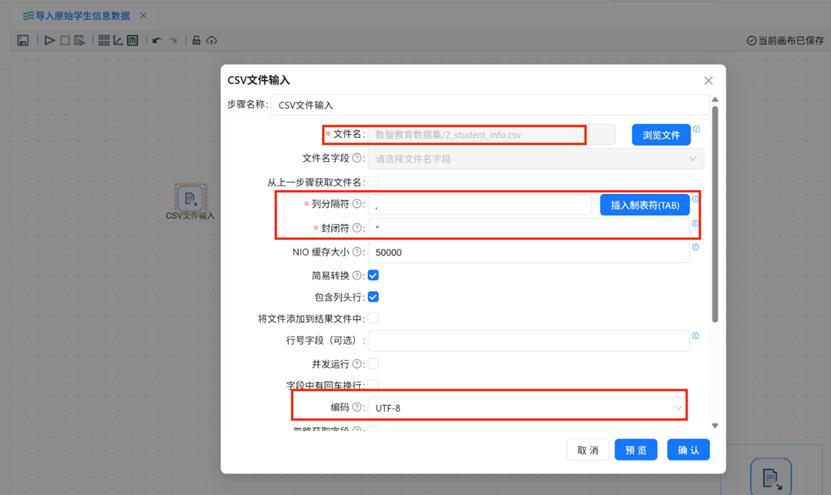

新建转换工作流 “导入原始学生信息数据”，拖拽 “CSV 文件输入” 组件选择 2_student_info.csv 文件

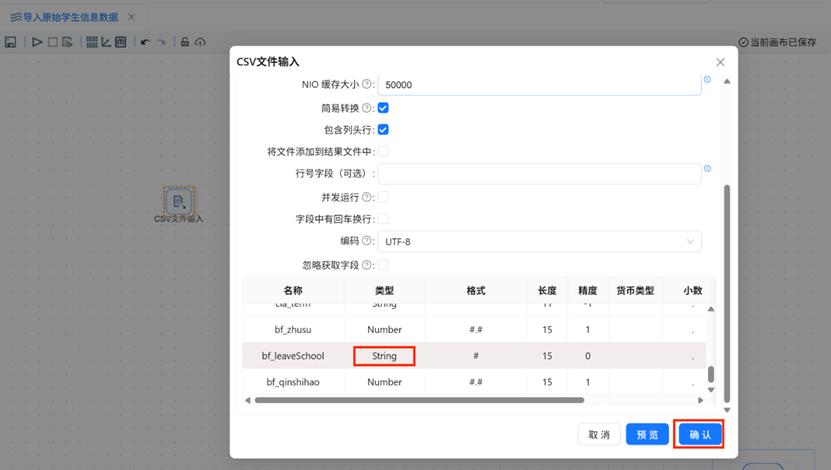

获取字段时，将 “bf_leaveSchool” 字段的类型修改为 “String”

特别注意：为避免 bf_zhusu 和 bf_qinshihao 字段出现小数，需要添加 “字段选择” 组件进行数据类型固化。

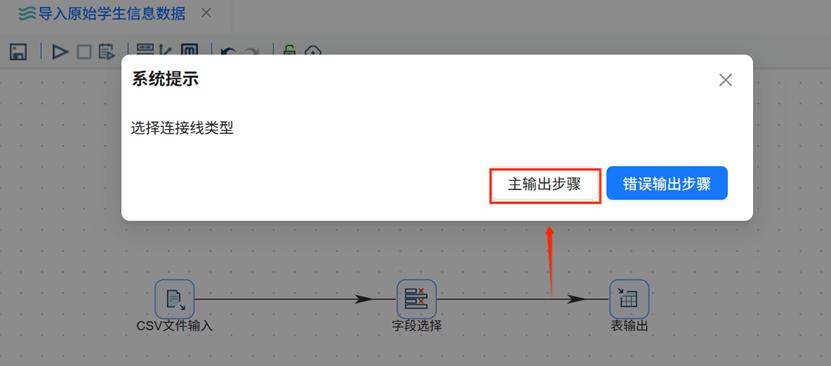

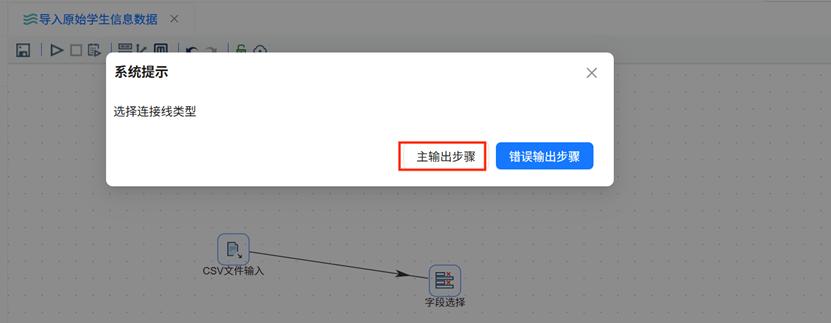

建立 “CSV 文件输入” 到 “字段选择” 的主输出连线。

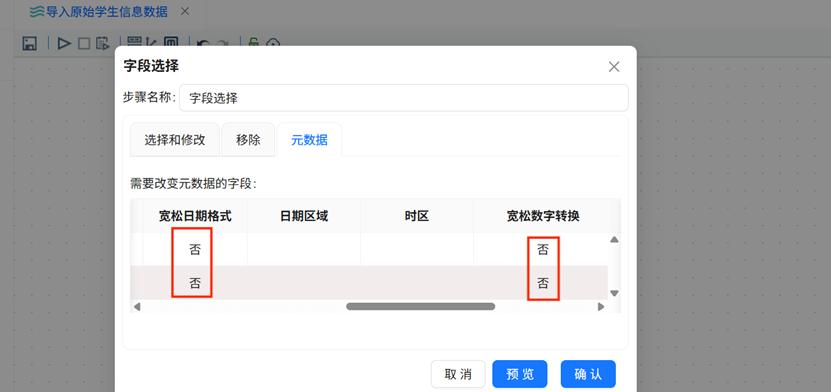

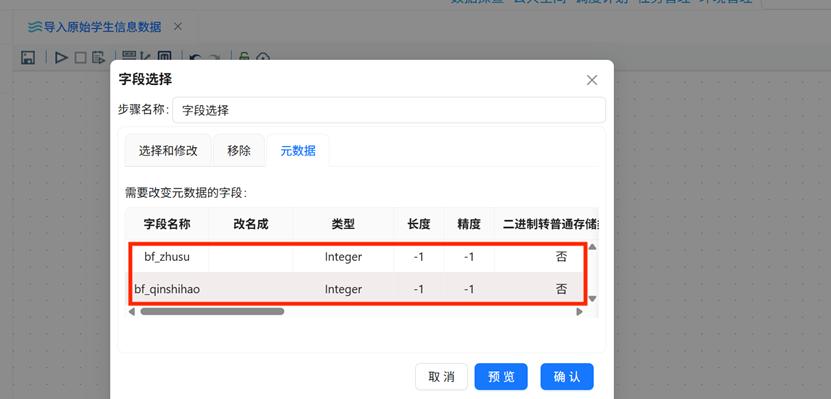

双击 “字段选择” 组件，切换到 “元数据” 标签页，插入两行分别设置 bf_zhusu 和 bf_qinshihao 字段的元数据为整数类型。

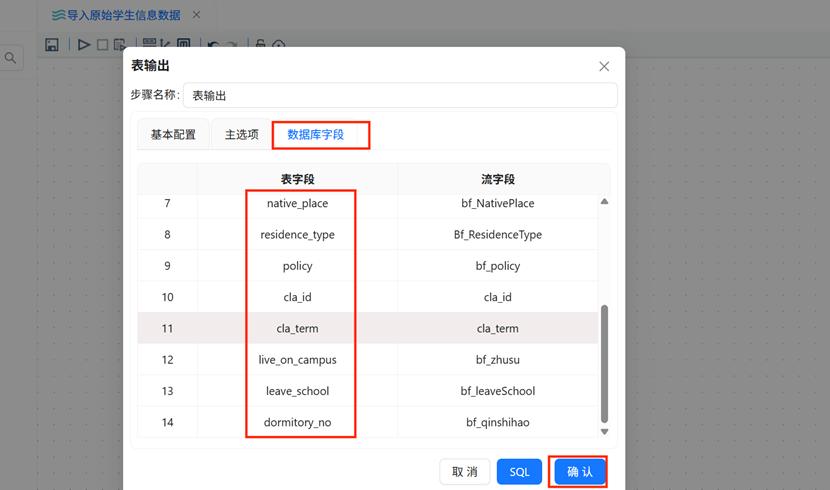

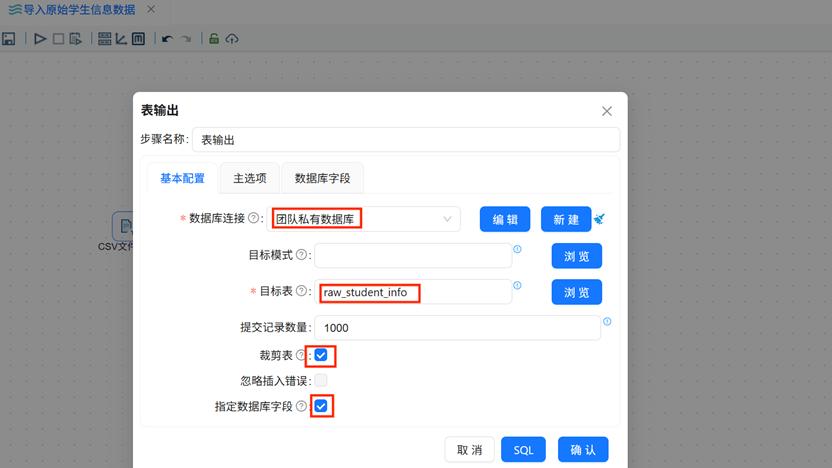

添加 “表输出” 组件，配置目标表为 “raw_student_info”，完成字段映射后运行转换流导入数据。

4.2.4 创建学生考勤主题标签表

为了存储最终的多维度考勤统计结果，需要创建专门的学生考勤主题标签表。

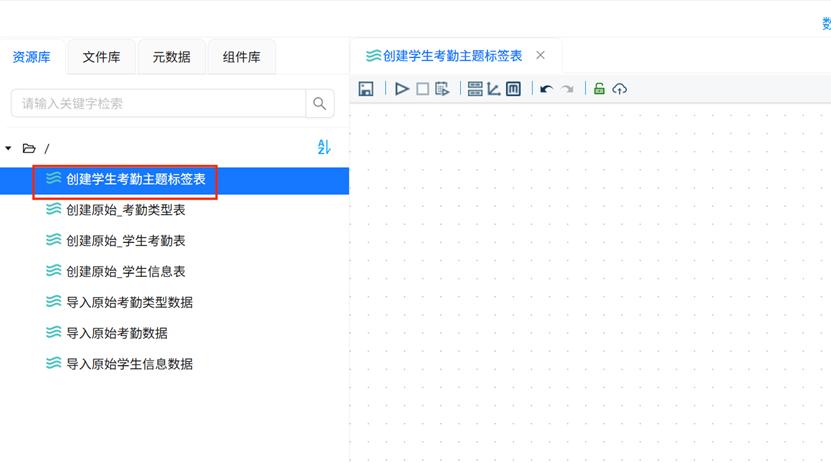

1.新建转换工作流，命名为 “创建学生考勤主题标签表”。

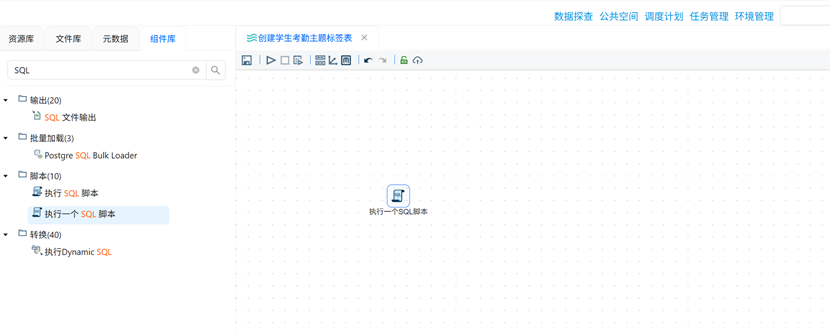

2.在画布中拖拽 “执行一个 SQL 脚本” 组件

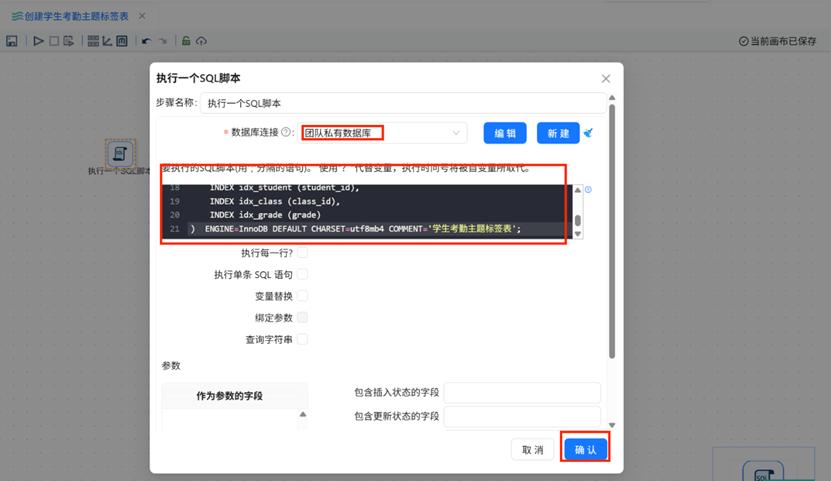

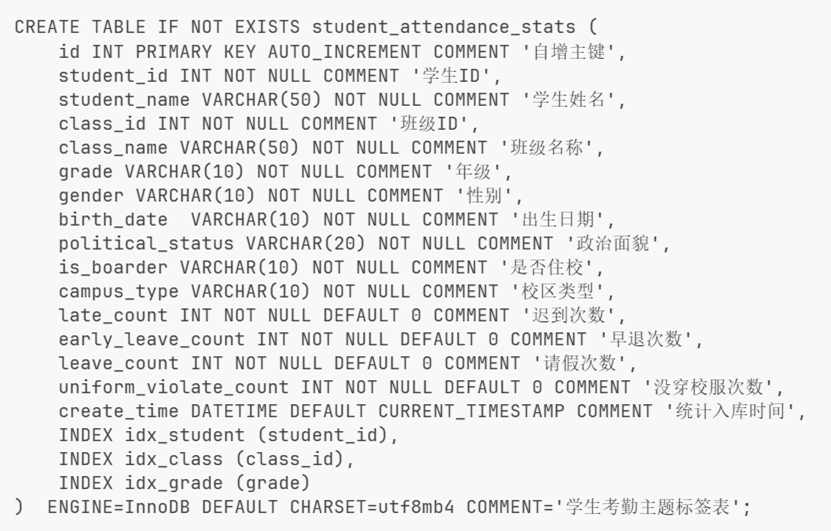

3.双击组件进行配置：选择数据库连接为 “团队私有数据库”，在脚本编辑区输入创建 student_attendance_stats 表的 SQL 语句，点击“确认”。

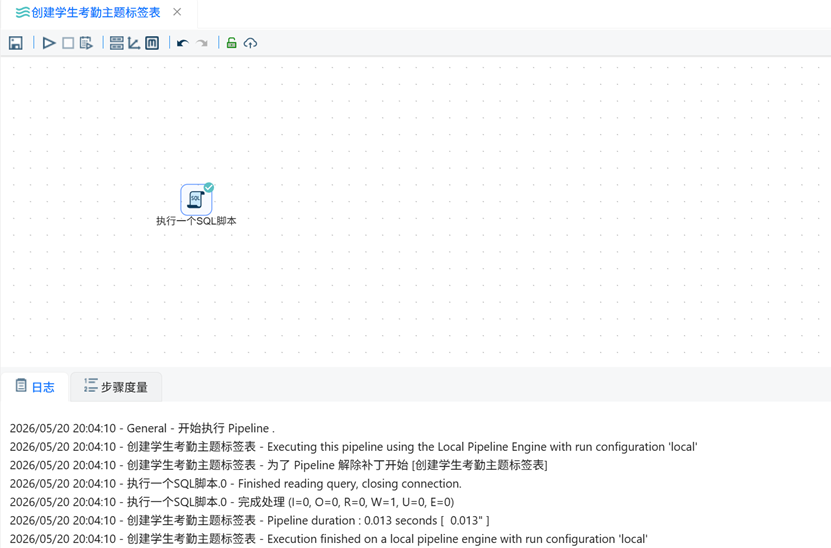

4.运行转换流，完成标签表的创建。

4.3 学生考勤主题标签构建

4.3.1 数据转换流逻辑说明

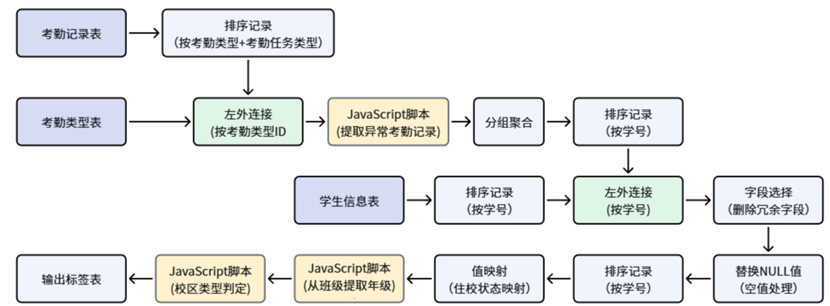

本转换流遵循 “数据接入 — 清洗整合 — 维度拆解 — 标签标记 — 指标计算 — 结果落地” 的核心处理逻辑：

数据接入：读取数据库中的考勤原始打卡表、考勤类型码表和学生信息基础表

数据整合：通过多表关联为原始打卡记录补充学生班级、住校属性和考勤事件名称

标签标记：通过关键词匹配自动识别迟到、早退、请假、未穿校服等考勤行为

指标计算：按学生维度聚合统计各类异常考勤的累计次数

结果落地：将统计结果统一写入学生考勤主题标签表，供后续查询和分析使用

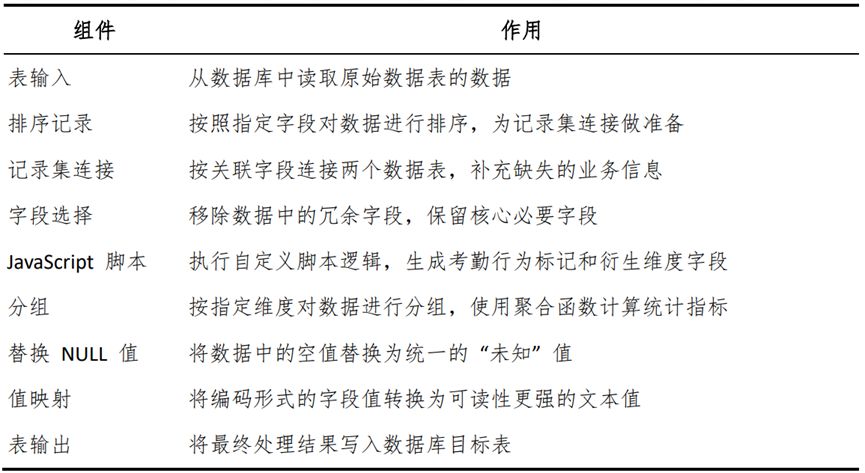

转换流中各核心组件的作用如下：

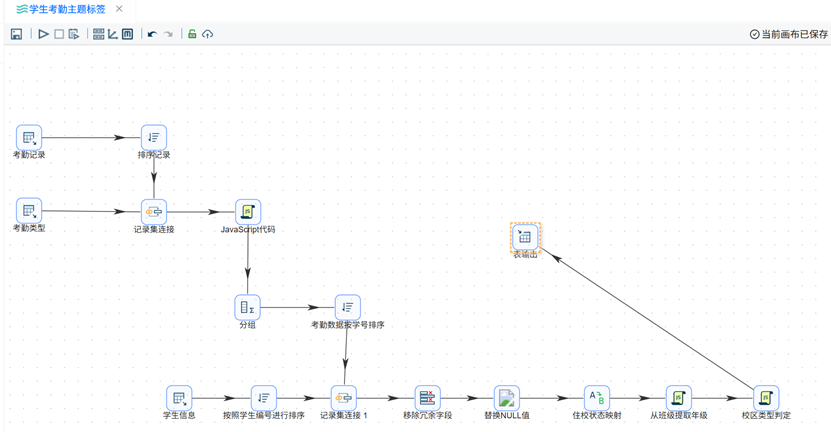

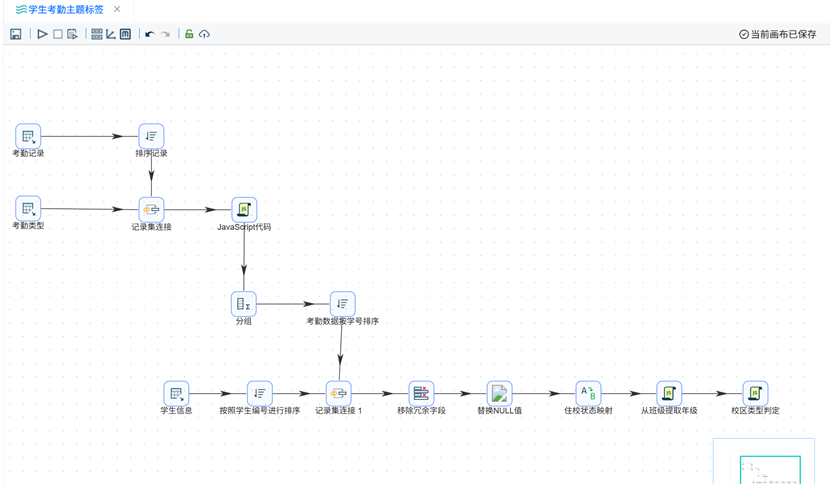

整体逻辑：

4.3.2 数据接入：获取考勤记录、考勤类型数据、学生信息数据

首先需要将三张核心数据表接入到转换流中：

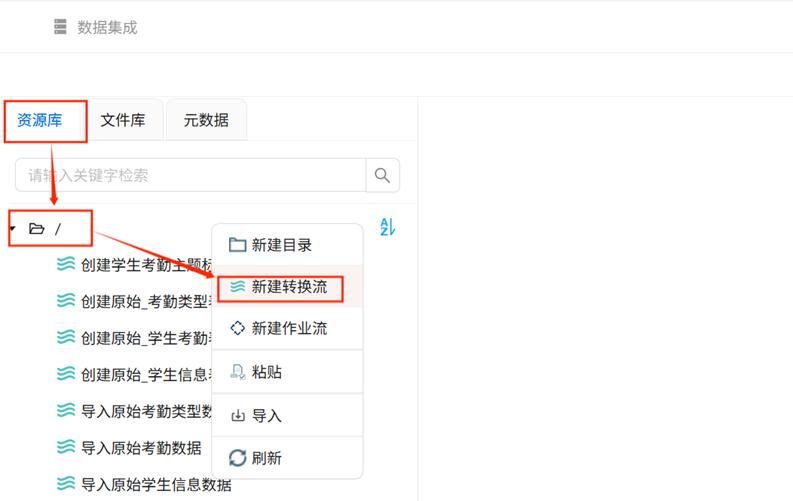

1.点击左侧菜单栏的 “资源库”，右键点击根目录选择 “新建转换流”。

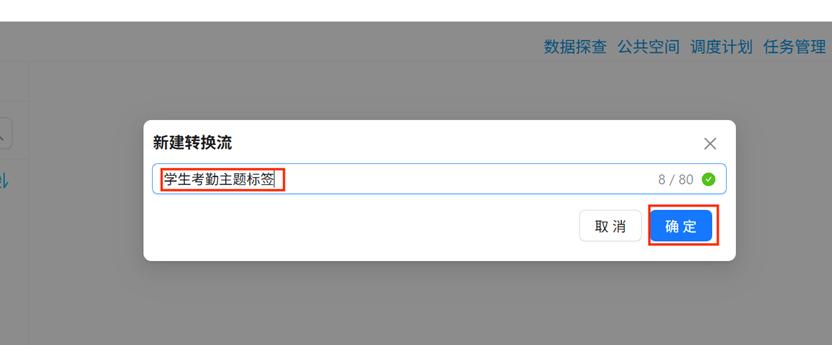

2.输入转换流名称 “学生考勤主题标签” 并点击 “确定”。

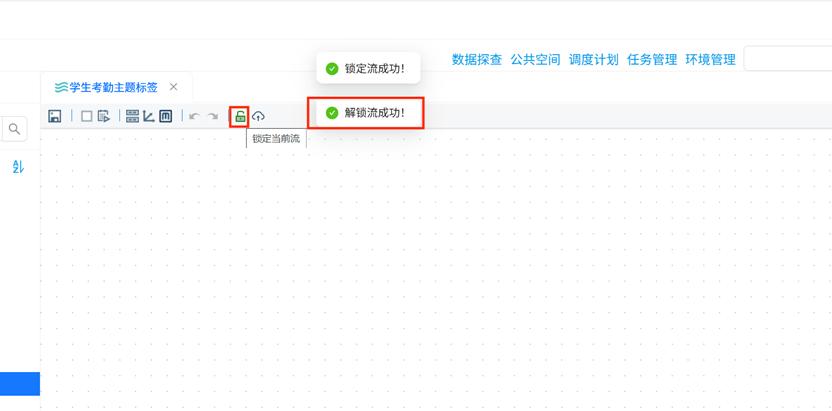

3.进入转换流设计页面后，点击右上角的锁定图标解锁画布。

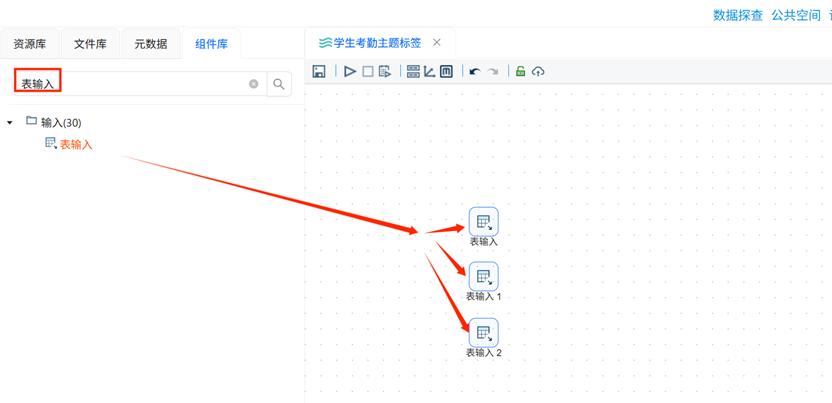

4.在组件库中搜索 “表输入”，拖拽三个 “表输入” 组件到画布中。

5.别双击三个组件进行配置：

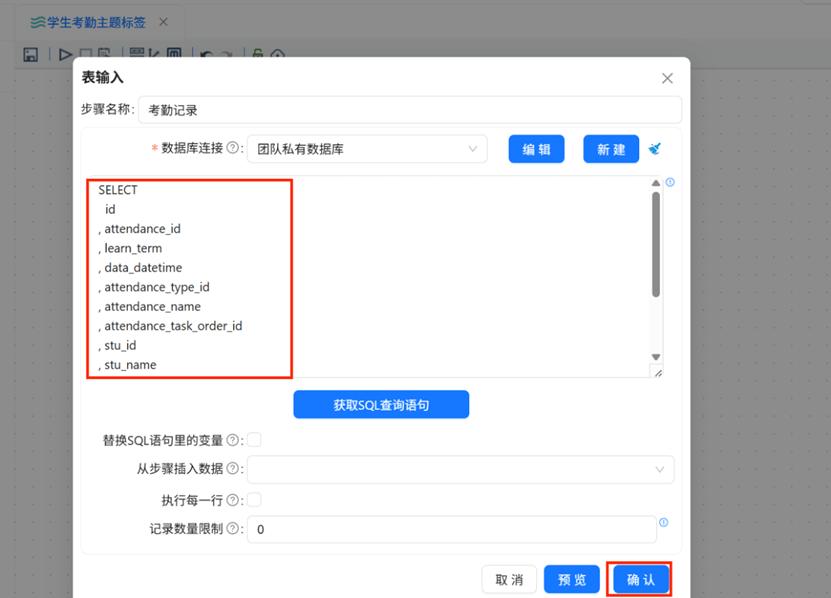

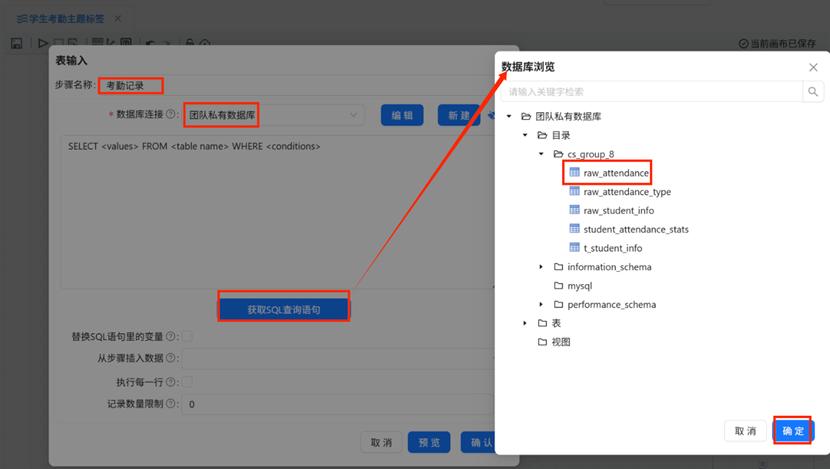

第一个组件命名为 “考勤记录”，选择数据库连接为 “团队私有数据库”，点击 “获取 SQL 查询语句” 选择 raw_attendance 表。

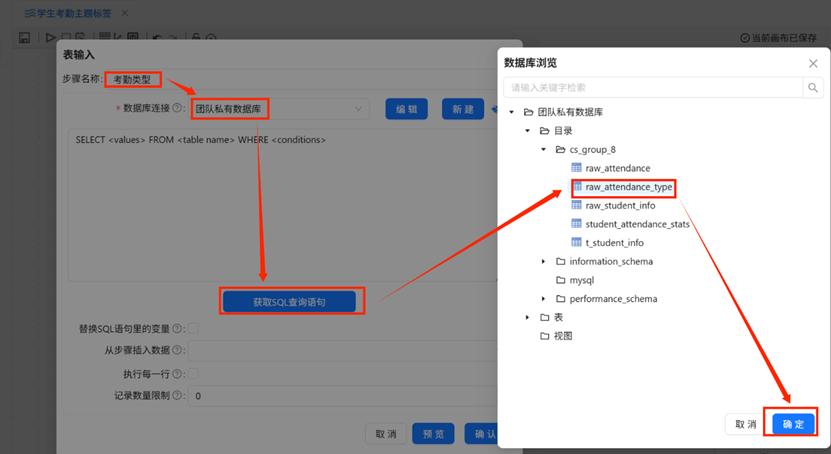

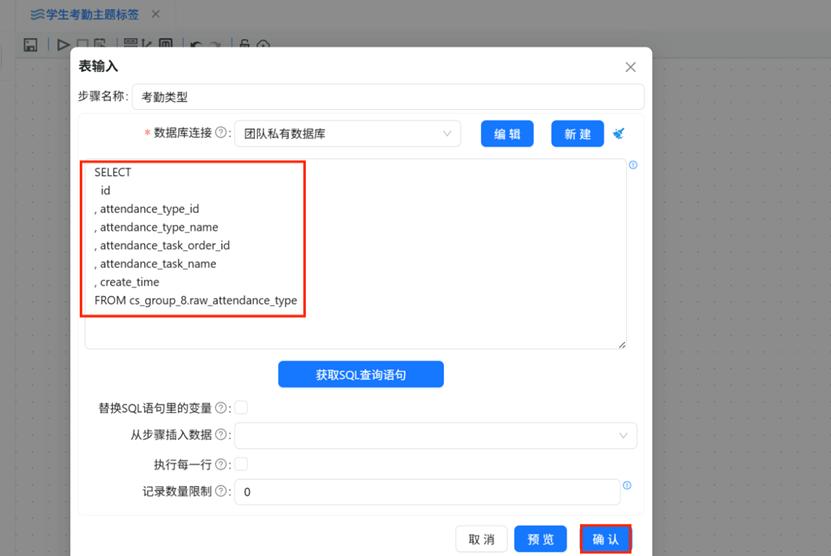

第二个组件命名为 “考勤类型”，选择数据库连接为 “团队私有数据库”，获取 raw_attendance_type 表的查询语句。

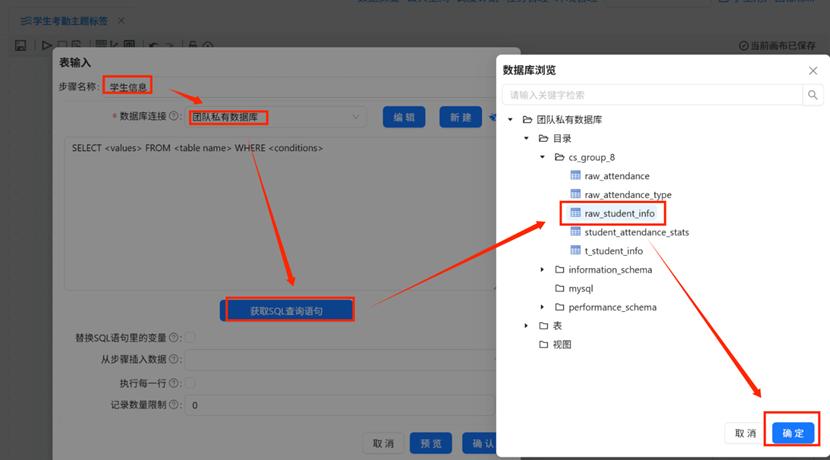

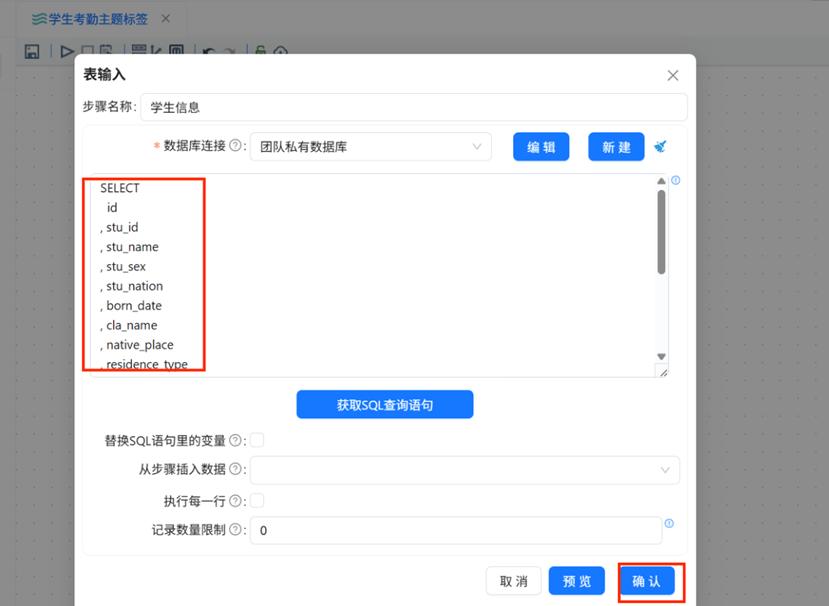

第三个组件命名为 “学生信息”，选择数据库连接为 “团队私有数据库”，获取 raw_student_info 表的查询语句。

4.3.3 数据关联：关联考勤记录 + 考勤类型

由于考勤记录表中只有考勤类型 ID 和考勤任务顺序 ID，缺少具体的考勤行为名称，需要将考勤记录表与考勤类型码表进行关联。

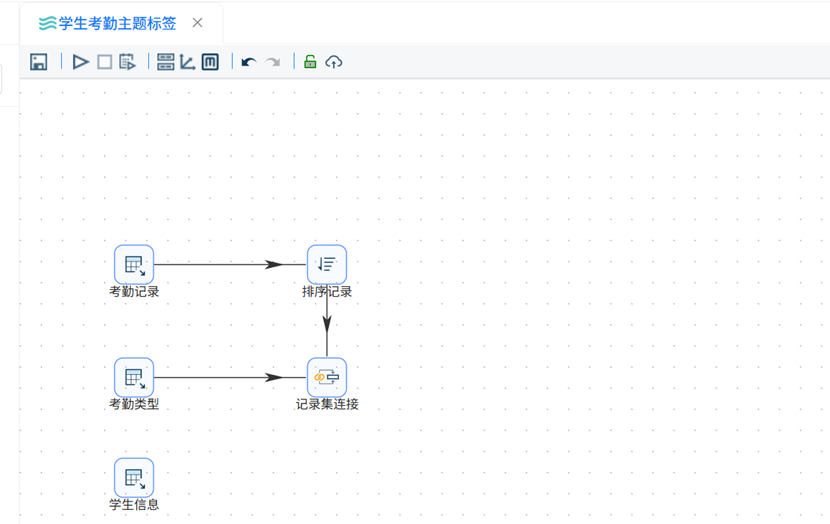

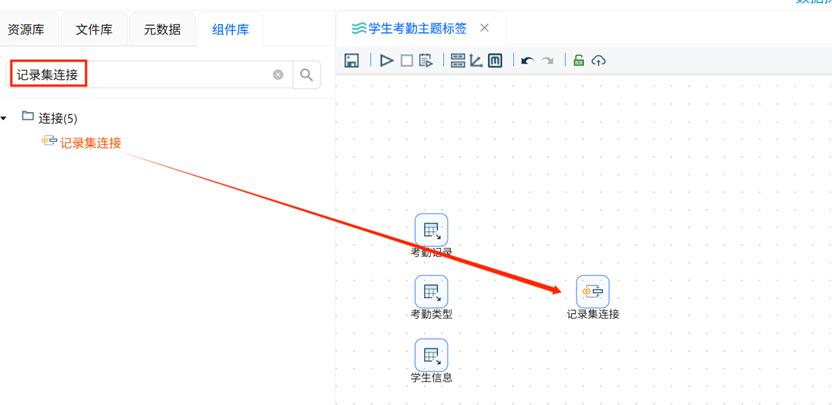

1.在组件库中搜索 “记录集连接” 并拖拽到画布中。

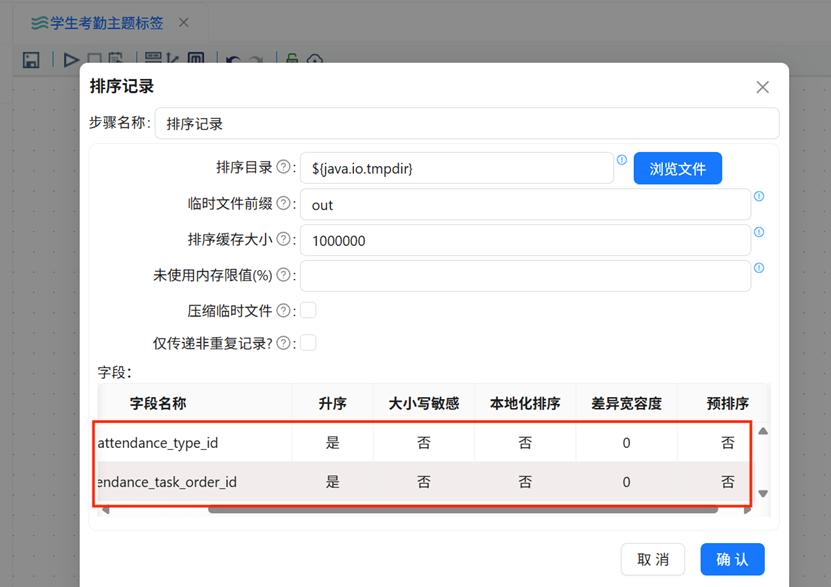

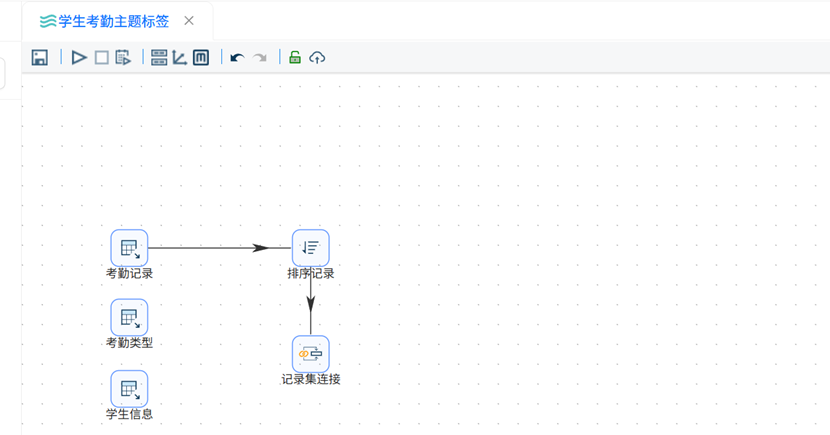

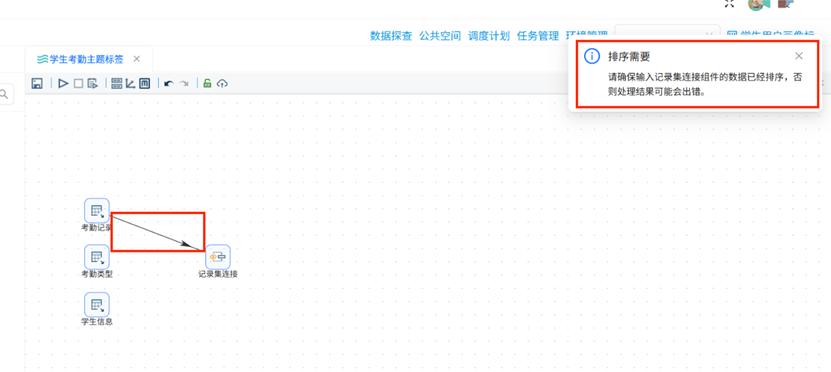

2.在建立 “考勤记录” 到 “记录集连接” 的连线时，系统会提示需要对数据进行排序。因此在 “考勤记录” 和 “记录集连接” 之间添加一个 “排序记录” 组件。

3.双击 “排序记录” 组件，设置步骤名称为 “按照考勤类型和考勤任务类型排序”，获取字段后只保留 “attendance_type_id” 和 “attendance_task_order_id” 两个排序字段。

4.建立 “考勤类型” 到 “记录集连接” 的连线（考勤类型表已按关联字段排序，无需额外排序）。

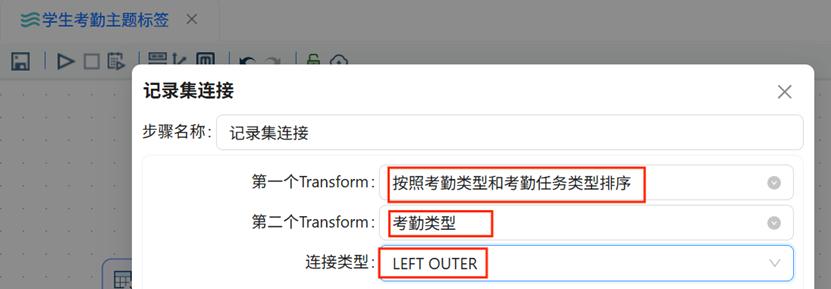

5.双击 “记录集连接” 组件：第一个 Transform 选择 “按照考勤类型和考勤任务类型排序”，第二个 Transform 选择 “考勤类型”，连接类型选择 “LEFT OUTER”。

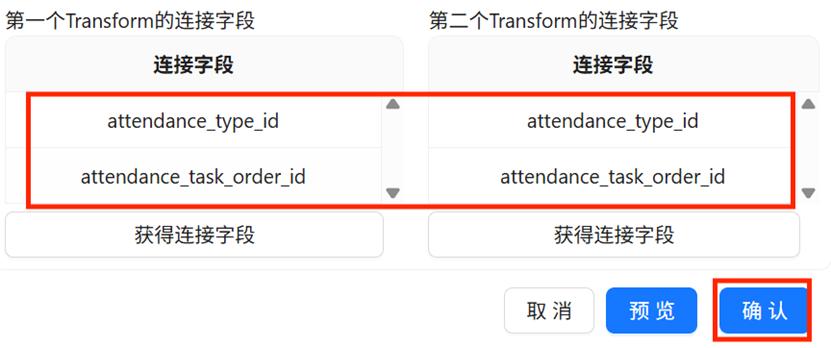

6.分别获取两个 Transform 的连接字段，只保留 “attendance_type_id” 和 “attendance_task_order_id”，确认后完成关联配置。

4.3.4 行为标签衍生：统计学生异常考勤次数

通过 JavaScript 脚本对关联后的考勤记录进行处理，生成各类异常考勤行为的二进制标记，为后续聚合统计做准备：

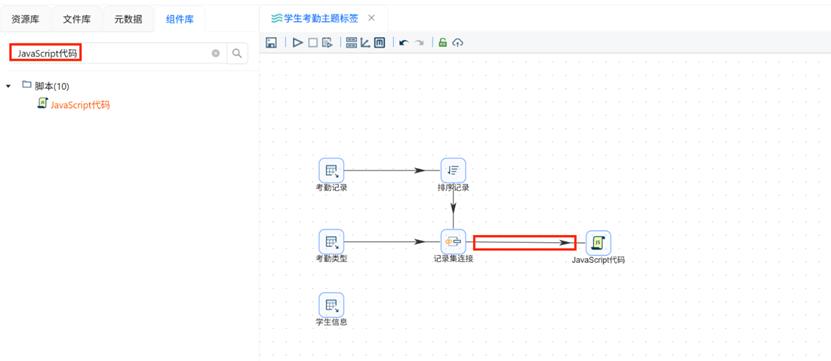

1.在组件库中搜索 “JavaScript 代码” 并拖拽到画布中，建立 “记录集连接” 到 “JavaScript 代码” 的主输出连线。

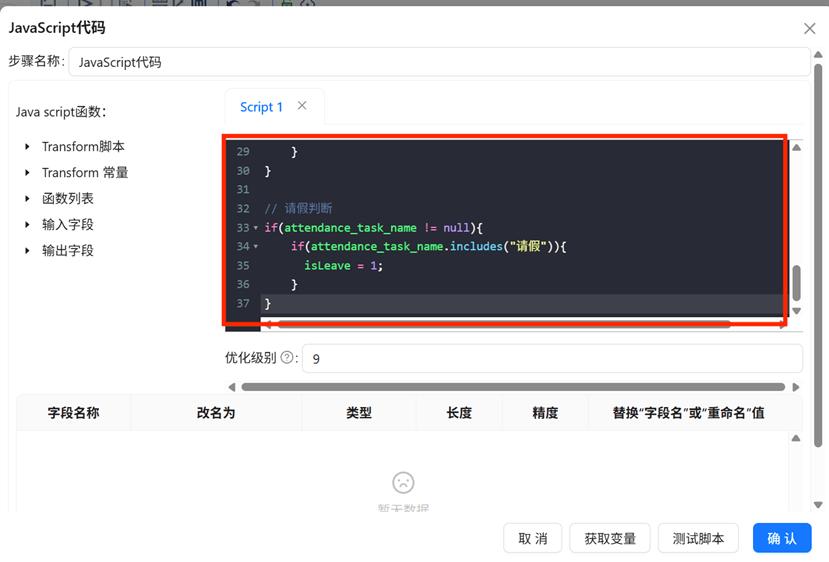

2.双击该组件设置步骤名称为 “提取异常考勤记录”，在脚本编辑区输入用于判断迟到、早退、请假和未穿校服行为的 JavaScript 代码。

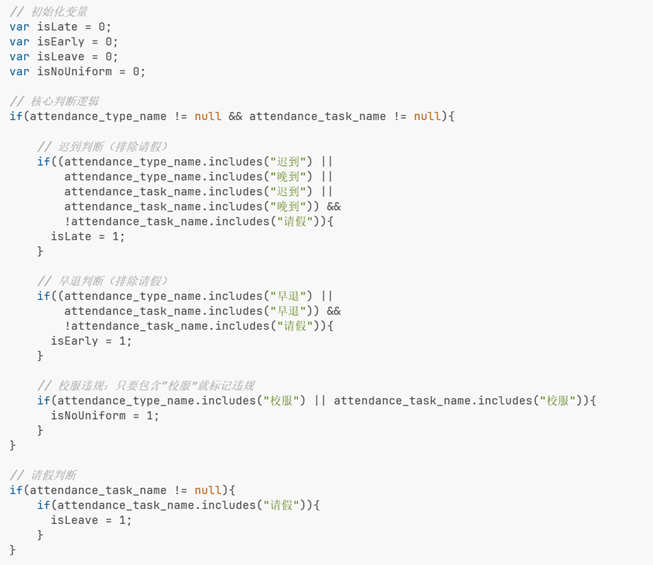

脚本代码如下：

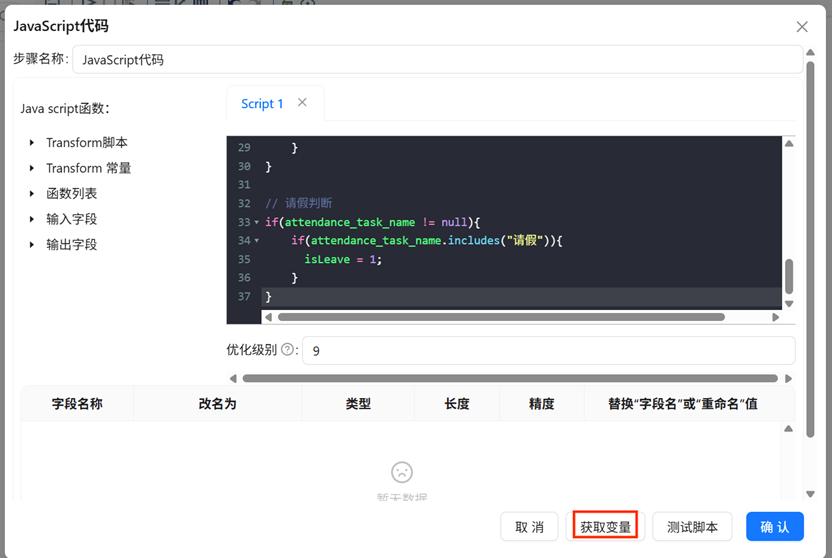

3.点击 “获取变量” 按钮自动解析脚本中定义的输出字段。

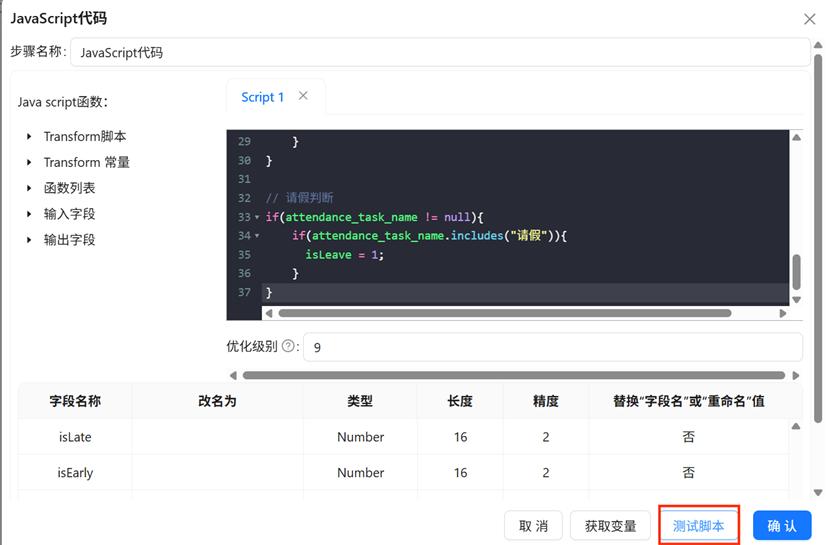

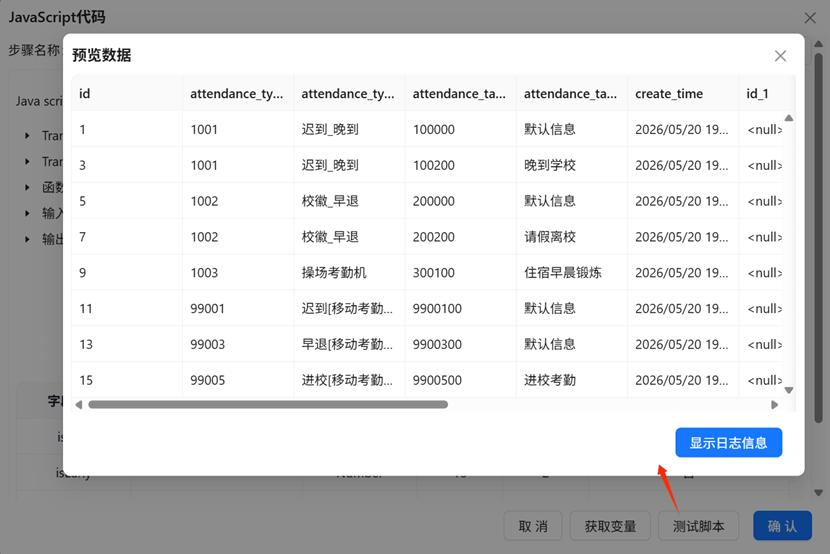

4.点击 “测试脚本” 按钮验证标记逻辑的正确性，确保输出字段只有 1 和 0 两个值，确认后完成配置。

4.3.5 多维度分组聚合统计

将生成的行为标记按学生维度进行分组聚合，计算每位学生的各类异常考勤累计次数：

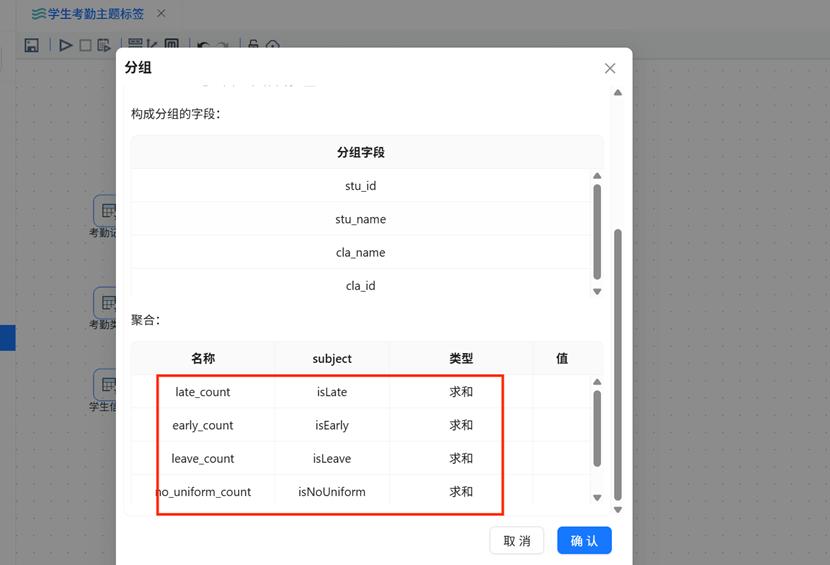

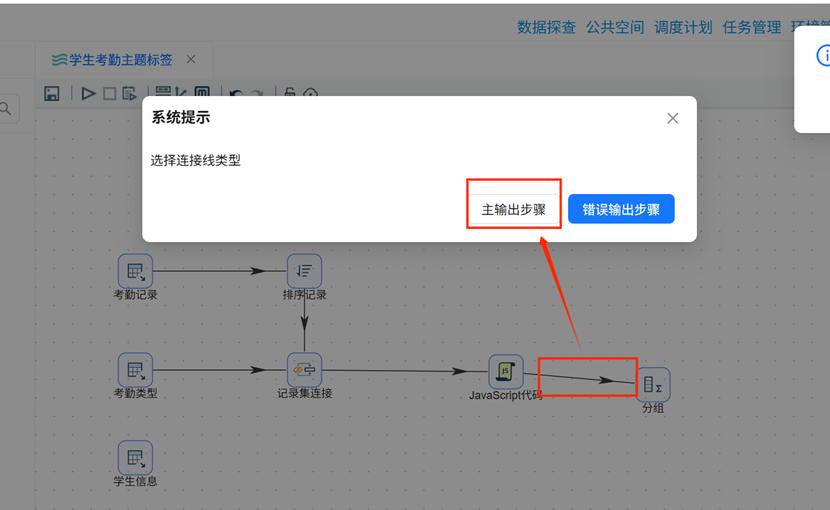

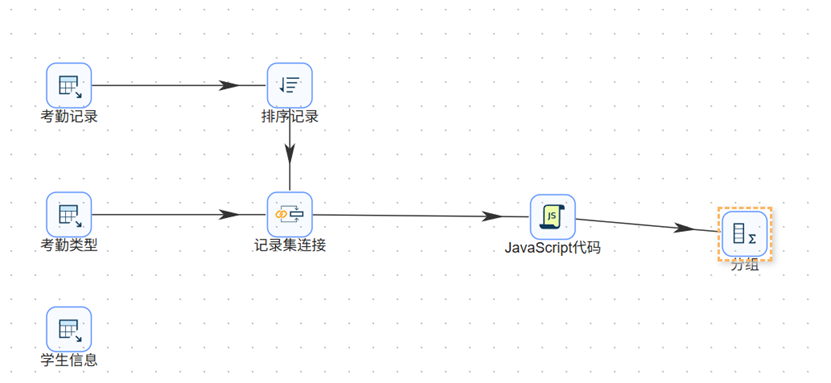

1.在组件库中搜索 “分组” 并拖拽到画布中，建立 “JavaScript 代码” 到 “分组” 的主输出连线。

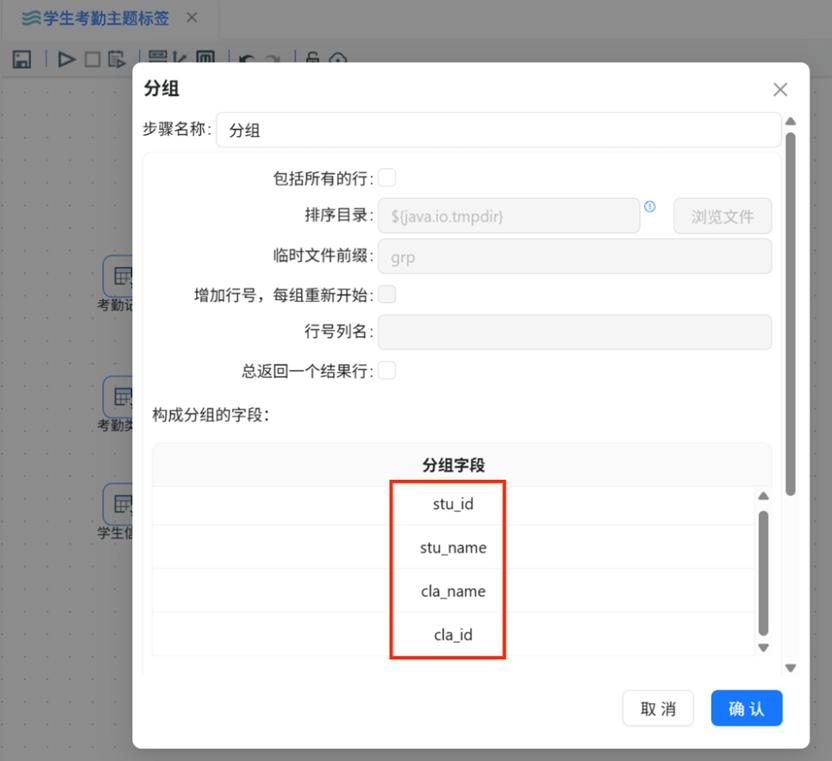

2.双击 “分组” 组件，设置分组字段为 “stu_id”、“stu_name”、“cla_id” 和 “cla_name”。

3.设置聚合字段为“late_early_count”、“leave_count”、“no_uniform_count”、“compliant_count”、“total_attendance”，分别对应 “isLate”、“isEarly”、“isLeave” 和 “isNoUniform”，聚合函数均选择 “SUM”，分别对应迟到次数、早退次数、请假次数和没穿校服次数。

4.确认后完成分组配置。

4.3.6 关联学生信息

为了补全学生的基础属性信息，需要将聚合后的考勤统计结果与学生信息表进行关联：

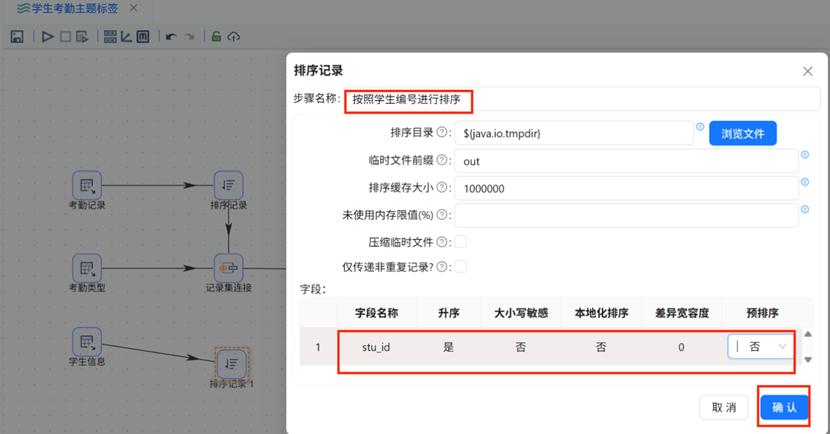

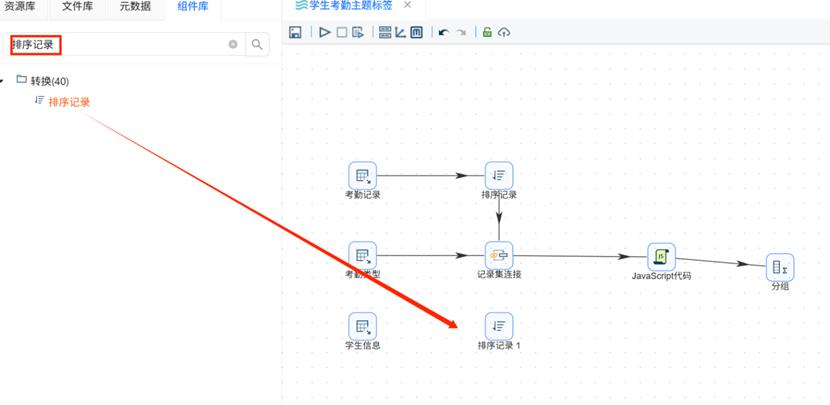

1.添加一个 “排序记录” 组件，建立 “学生信息” 到该组件的连线，双击组件设置步骤名称为 “按照学生编号进行排序”，排序字段设置为 “stu_id”。

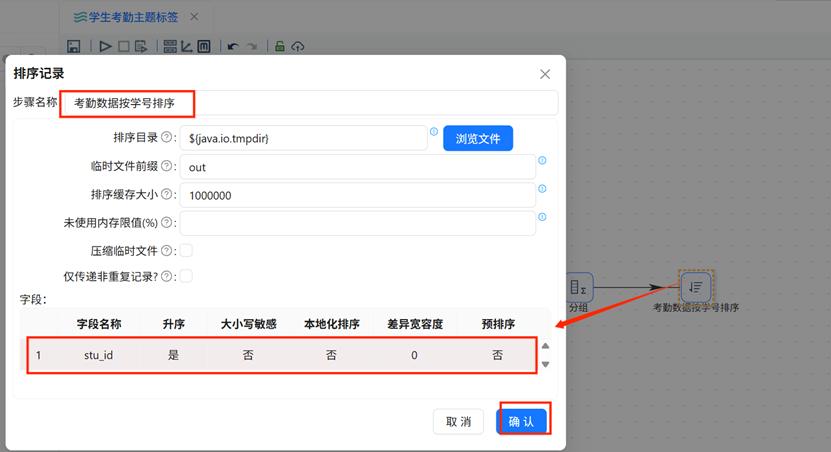

2.再添加一个 “排序记录” 组件，建立 “分组” 到该组件的连线，双击组件设置步骤名称为 “考勤数据按学号排序”，排序字段也设置为 “stu_id”。

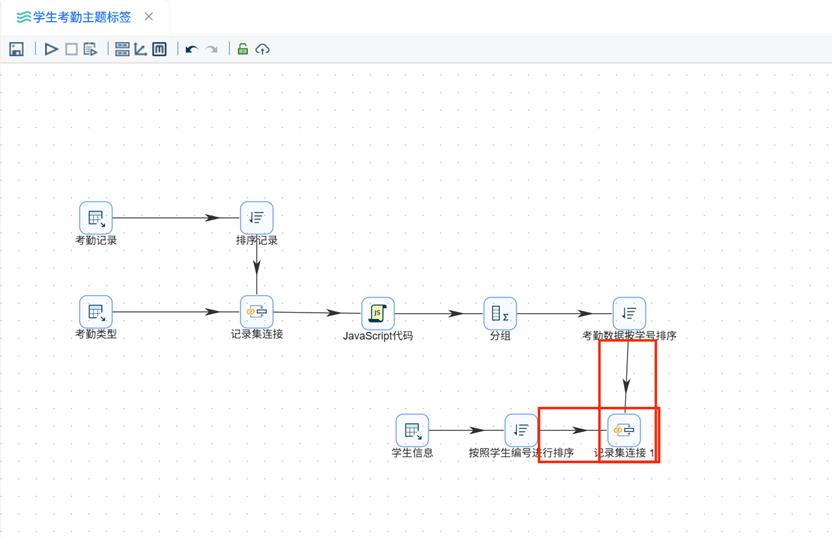

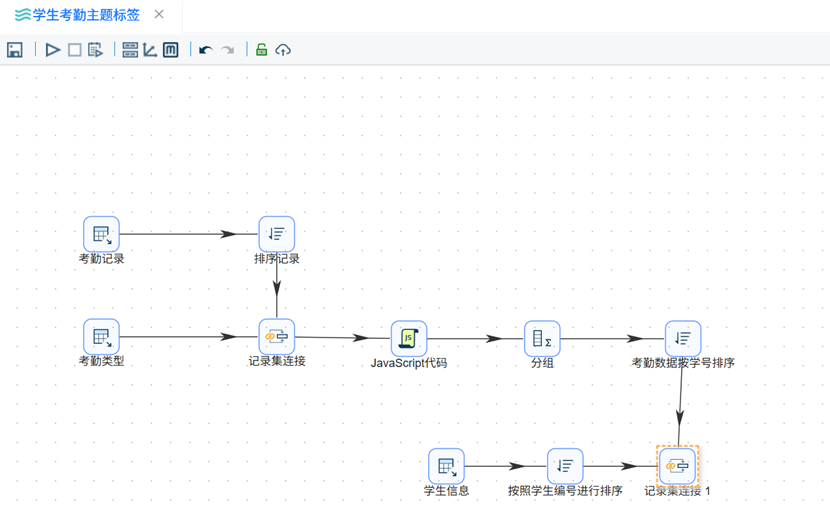

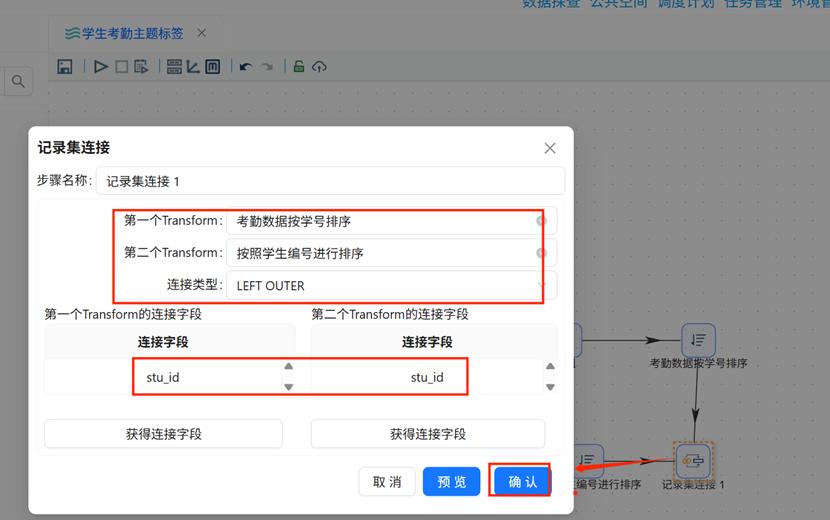

3.添加一个 “记录集连接” 组件，分别建立两个排序组件到该记录集连接的连线。

4.双击 “记录集连接” 组件：第一个 Transform 选择 “考勤数据按学号排序”，第二个 Transform 选择 “按照学生编号进行排序”，连接类型选择 “LEFT OUTER”，连接字段均设置为 “stu_id”。

5.确认后完成关联配置。

4.3.7 字段选择：移除冗余字段

经过多轮关联和处理后，数据中包含了大量冗余字段，需要进行清理以提升后续处理效率。

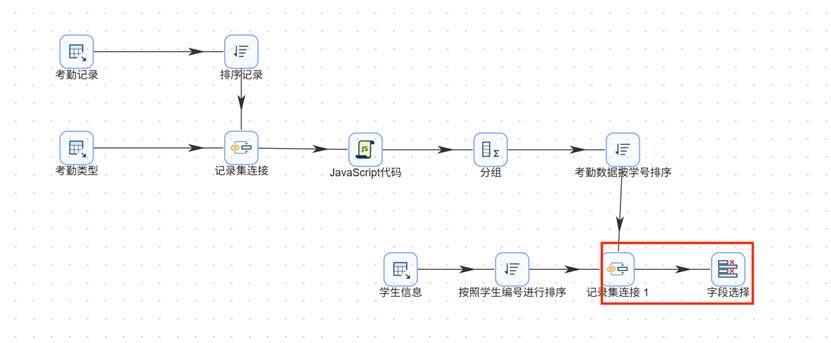

1.在组件库中搜索 “字段选择” 并拖拽到画布中，建立 “记录集连接” 到 “字段选择” 的主输出连线。

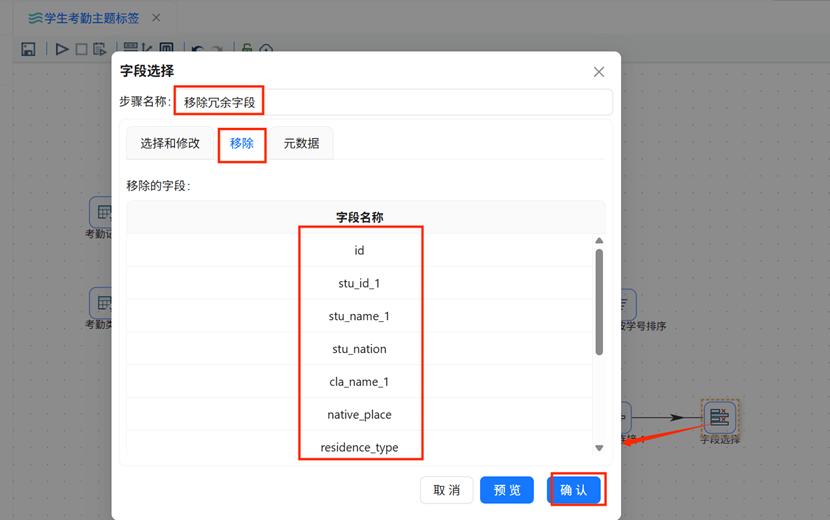

2.双击该组件设置步骤名称为 “移除冗余字段”，切换到 “移除” 标签页。

右键点击空白处选择 “获取字段”，然后删除除了学生 ID、学生姓名、班级 ID、班级名称、迟到次数、早退次数、请假次数、没穿校服次数、性别、出生日期、政治面貌和是否住校之外的所有字段。

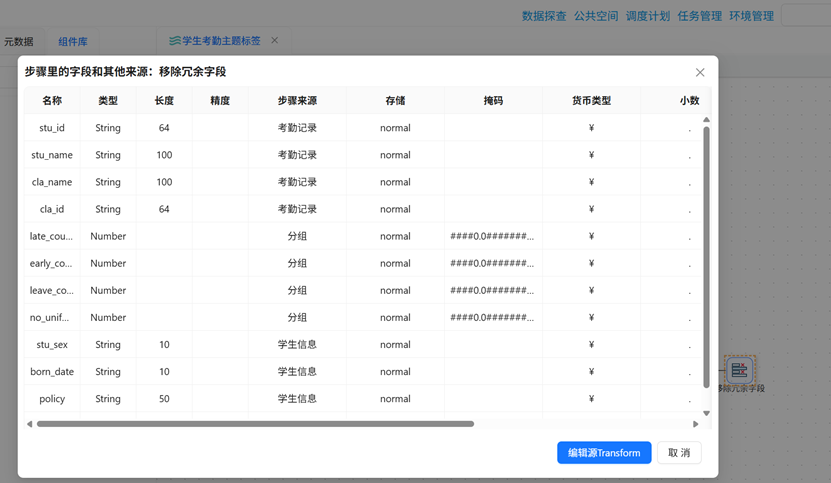

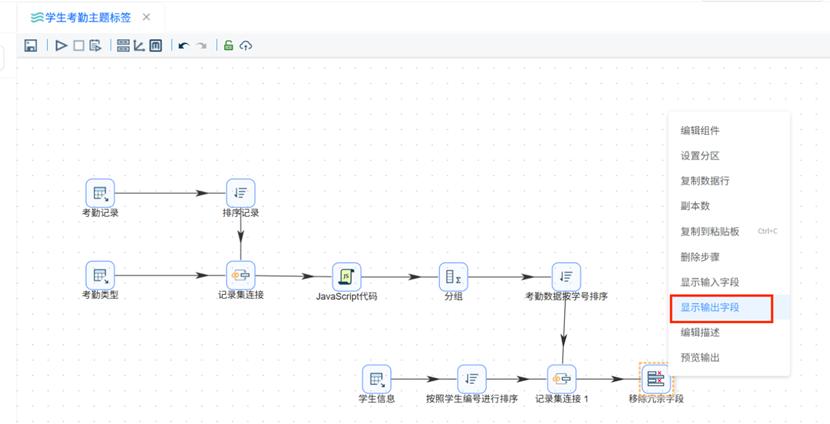

3.配置完成后可以右键点击组件选择 “显示输出字段”，验证保留的字段是否正确。

4.3.8 空值处理

由于原始数据中存在部分空值，需要进行统一处理以保证数据的一致性。

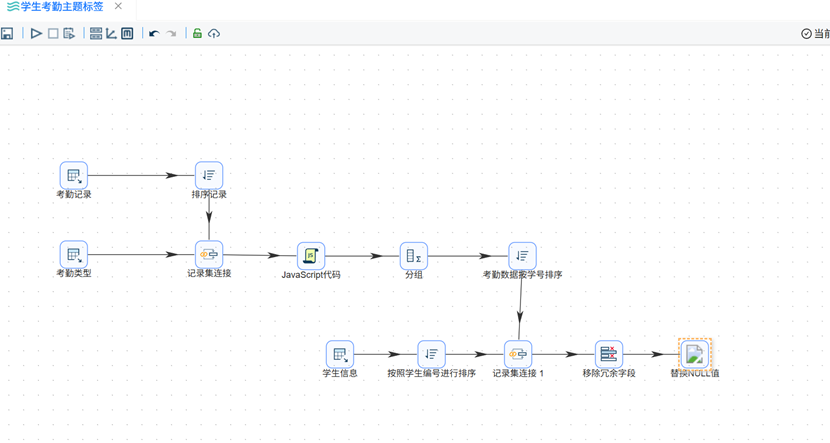

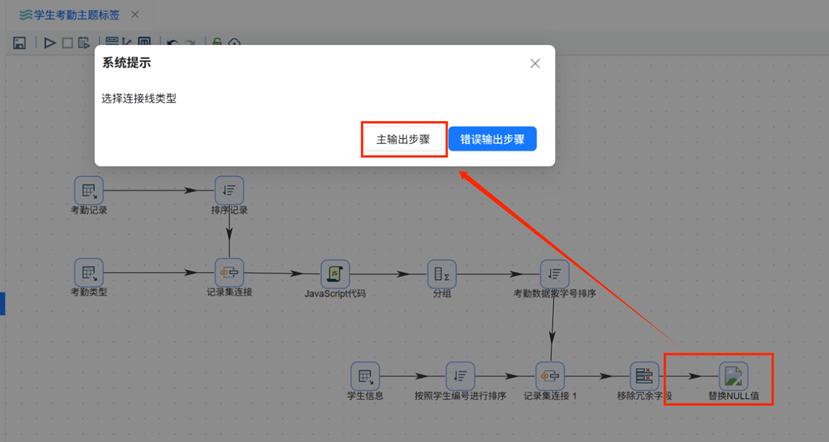

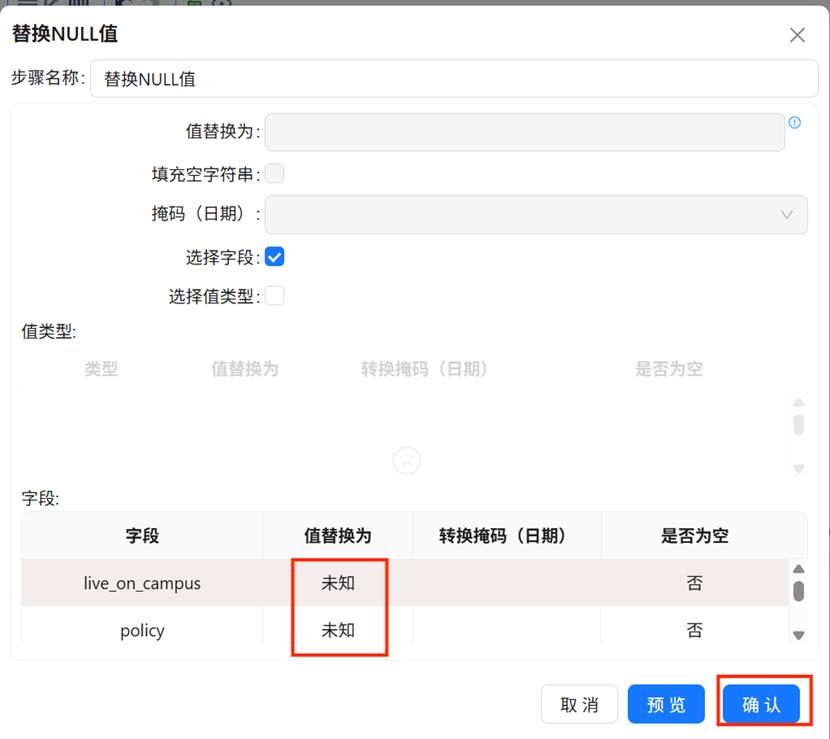

1.在组件库中搜索 “替换 NULL 值” 并拖拽到画布中，建立 “字段选择”(移除冗余字段) 到 “替换 NULL 值” 的主输出连线。

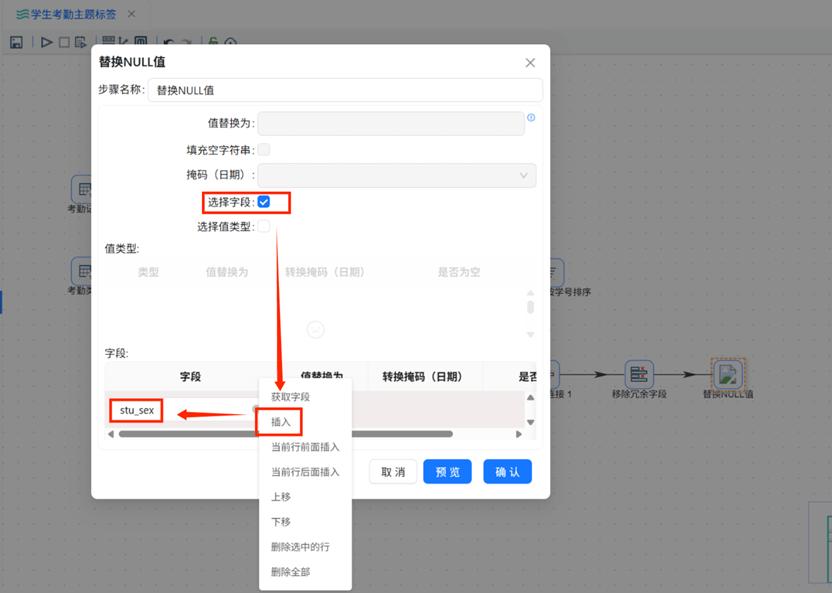

2.双击该组件，勾选 “选择字段”。

3.在字段表格中插入四行，分别将 “stu_sex”、“born_date”、“policy” 和 “live_on_campus” 字段的空值替换为 “未知”。

4.3.9 学生基础属性标准化处理

经过多表关联与字段筛选后，原始数据中部分字段为编码形式，且缺少年级、校区类型等画像分析必需字段，需要进行标准化处理。

4.3.9.1 住校状态映射

原始数据中的住校状态是以数字编码形式存储的，可读性较差，需要转换为规范的文本值。

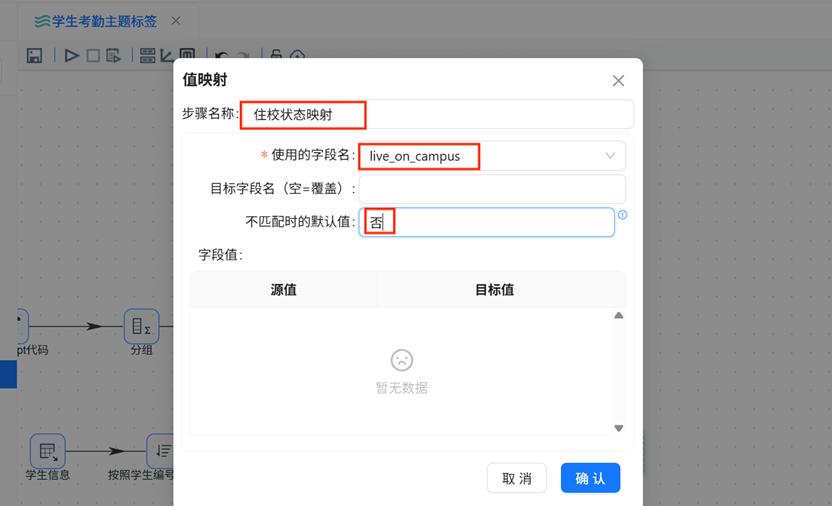

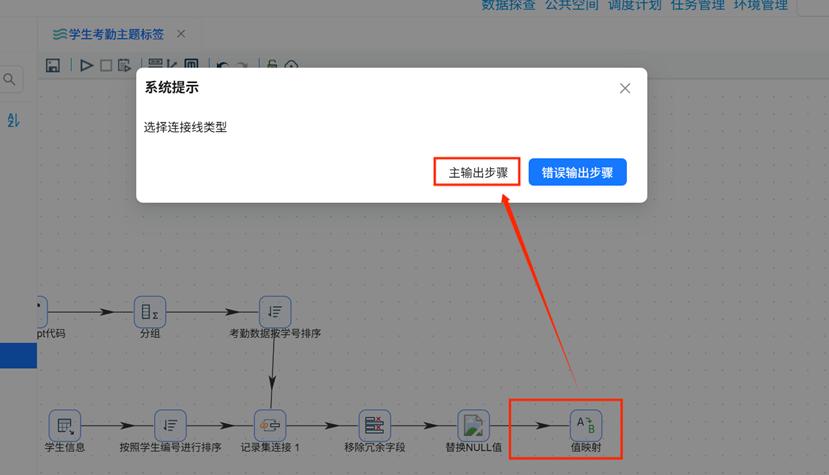

1.在组件库中搜索 “值映射” 并拖拽到画布中，建立 “替换 NULL 值” 到 “值映射” 的主输出连线。

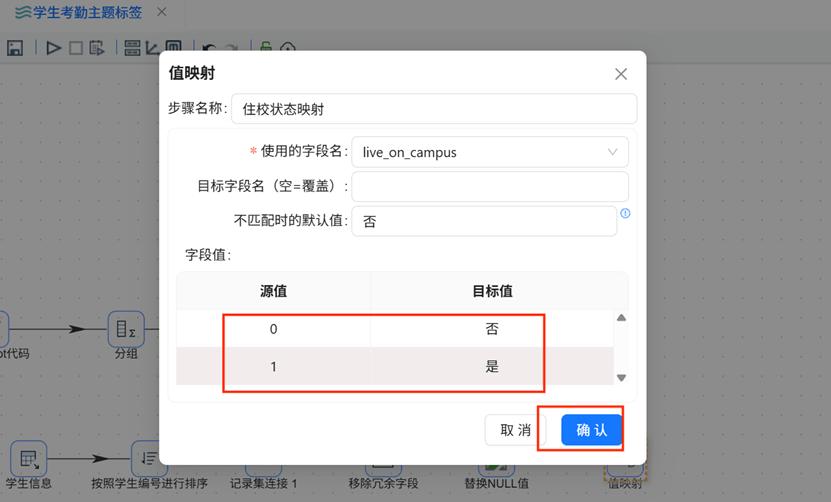

2.双击该组件设置步骤名称为 “住校状态映射”，使用的字段名为 “live_on_campus”，不匹配时的默认值设置为 “否”。

3.在字段值表格中插入两行，分别将源值 “0” 映射为目标值 “否”，源值 “1” 映射为目标值 “是”。确认后完成映射配置。

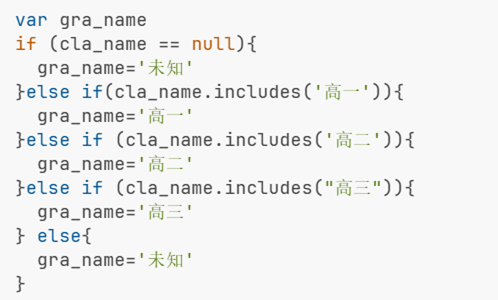

4.3.9.2 从班级名提取年级

原始数据中没有独立的年级字段，需要从班级名称中提取年级信息以支撑按年级的考勤分析：

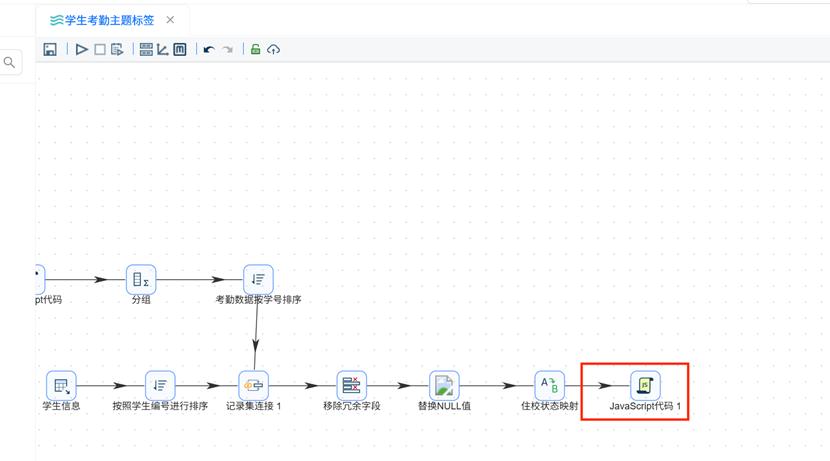

1.在组件库中搜索 “JavaScript 代码” 并拖拽到画布中，建立 “值映射” 到 “JavaScript 代码” 的主输出连线。

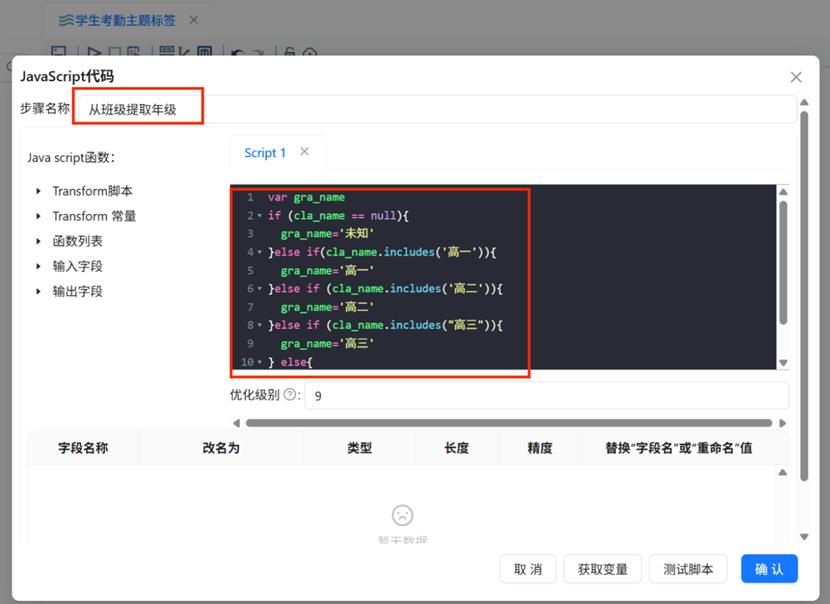

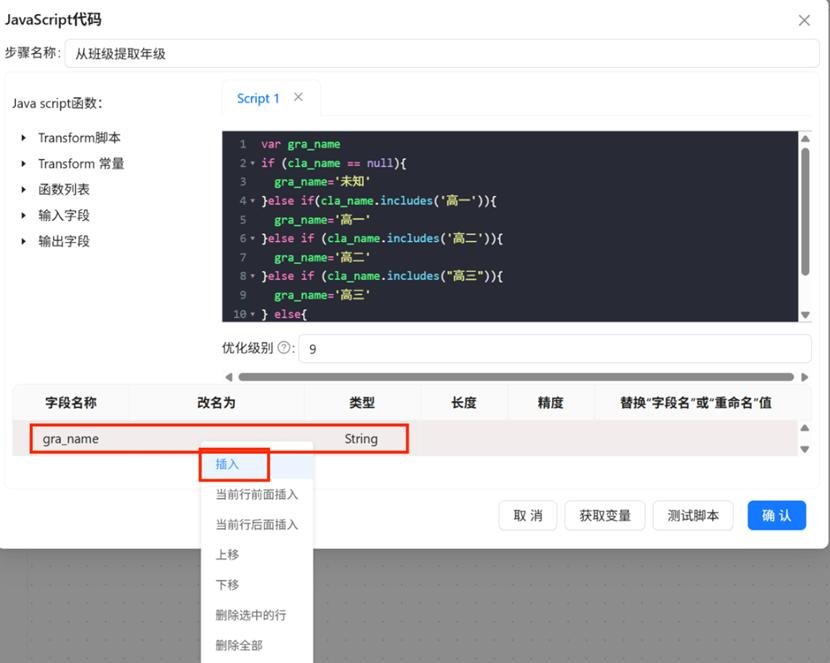

2.双击该组件设置步骤名称为 “从班级提取年级”，在脚本编辑区输入用于从班级名称中提取年级的 JavaScript 代码。

3在下方的字段表格中插入一行，设置字段名称为 “gra_name”，类型为 “String”，确认。

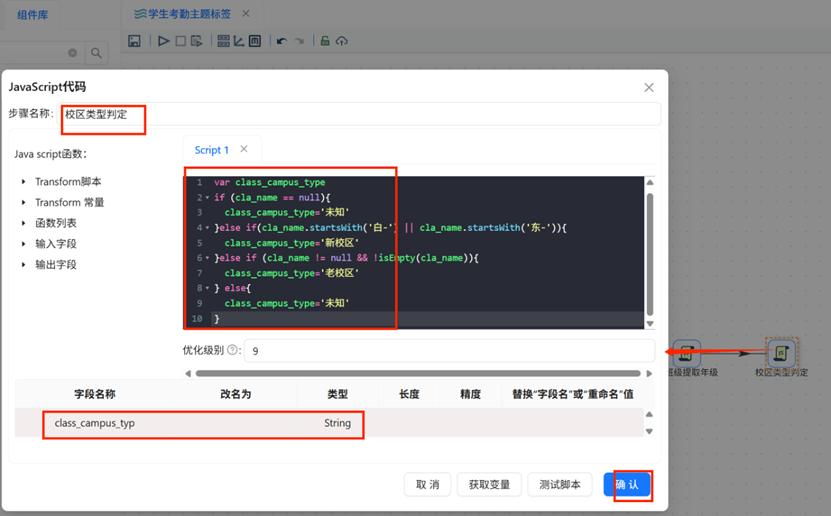

4.3.9.3 校区类型判定

为了支撑按校区的考勤分析，需要根据班级名称的前缀特征判定校区类型。

1.在组件库中搜索 “JavaScript 代码” 并拖拽到画布中，建立 “从班级提取年级” 组件到该组件的主输出连线。

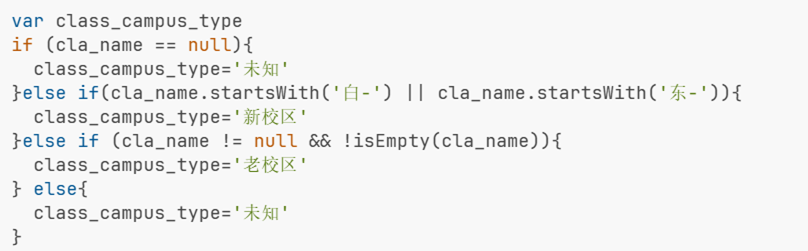

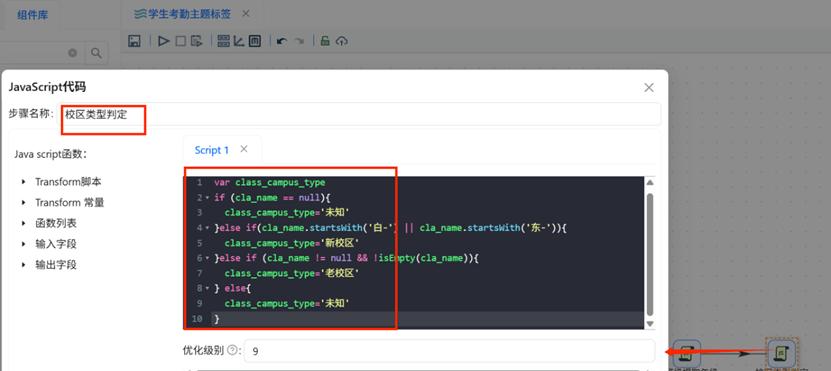

2.双击该组件设置步骤名称为 “校区类型判定”，在脚本编辑区输入用于判定校区类型的 JavaScript 代码。

3.在下方的字段表格中插入一行，设置字段名称为 “class_campus_type”，类型为 “String”。

4确认后完成配置.

4.3.10 结果入库

将最终处理完成的考勤统计结果写入到学生考勤主题标签表中。

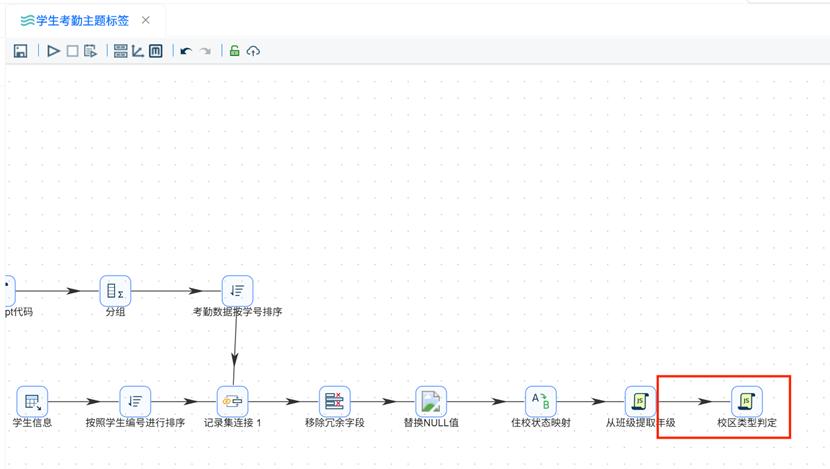

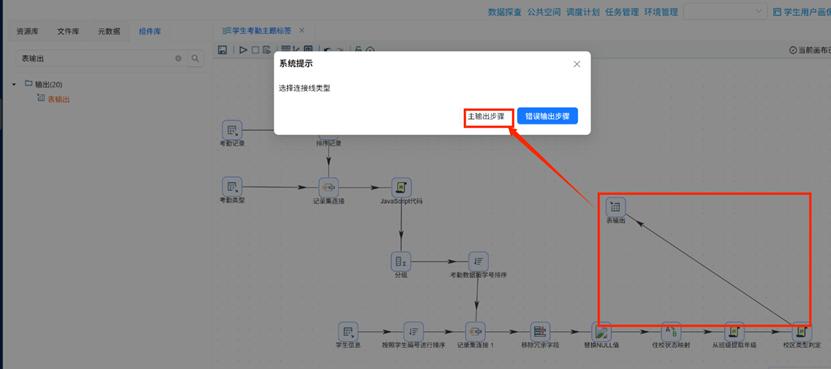

1.在组件库中搜索 “表输出” 并拖拽到画布中，建立 “校区类型判定” 组件到 “表输出” 的主输出连线

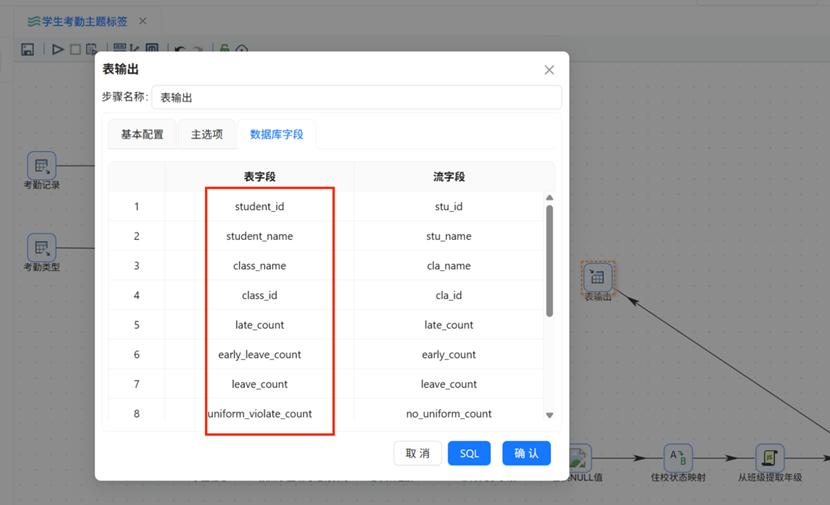

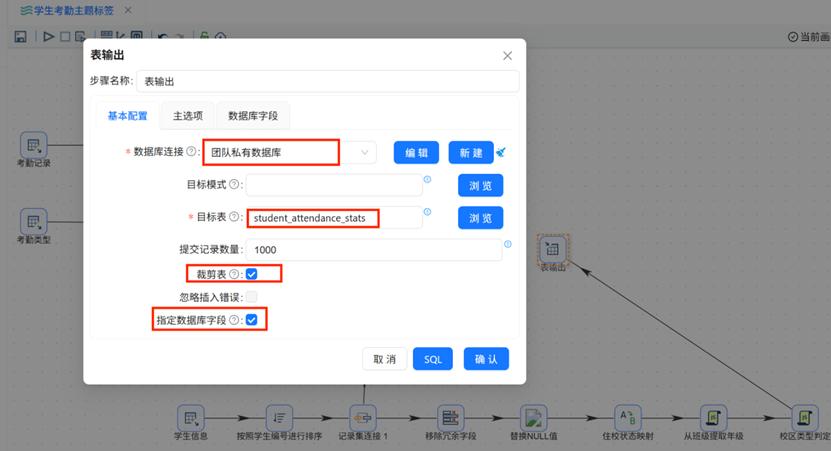

2.双击 “表输出” 组件，选择数据库连接为 “团队私有数据库”，目标表设置为 “student_attendance_stats”。

勾选 “裁剪表” 选项，这样在插入数据前会清空表中的原有数据，避免重复插入。

勾选 “指定数据库字段” 选项，切换到 “数据库字段” 标签页。

3.右键点击空白处选择 “获取字段”，然后将工作流字段与数据库表字段一一对应。

4.确认后完成表输出配置。

4.3.11 执行工作流

所有组件配置完成后，执行转换流。点击工具栏中的 “执行” 按钮，在弹出的执行配置窗口中使用默认配置，点击 “启动” 按钮运行转换流。

五、实验结果

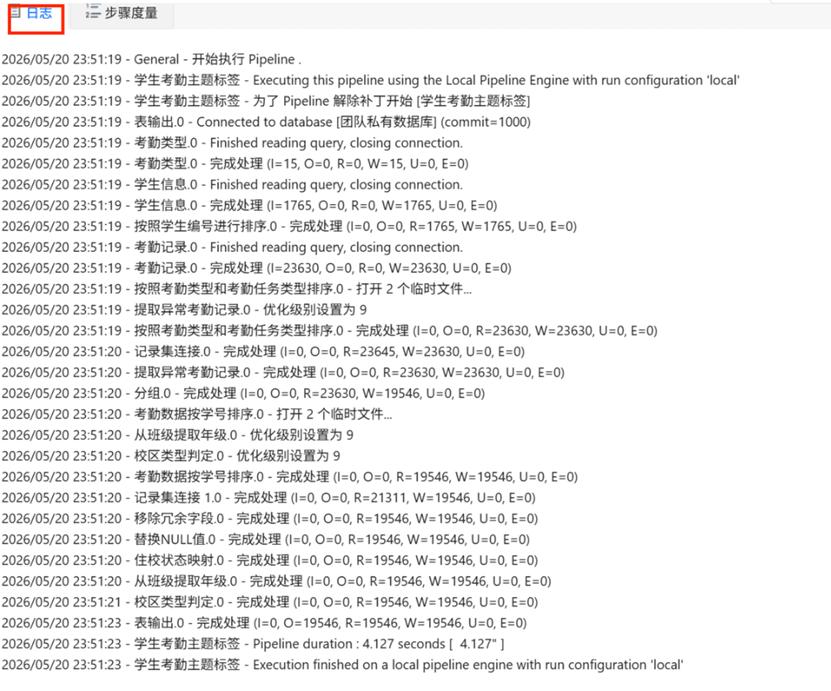

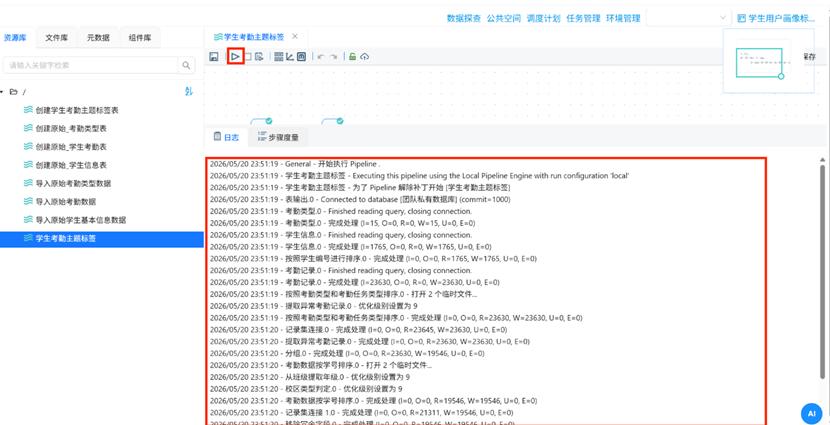

1.转换流运行过程中可以在画布下方查看实时执行日志，监控运行状态。

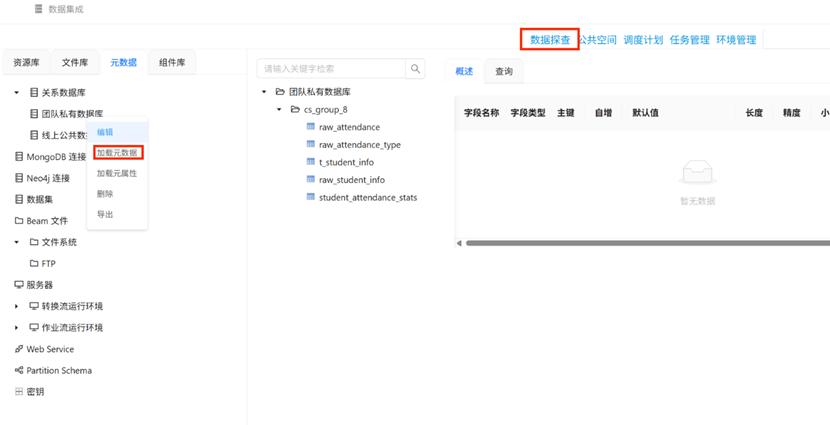

2.运行完成后，切换到 “元数据” 标签页，右键点击 “团队私有数据库” 连接选择 “加载元数据”。

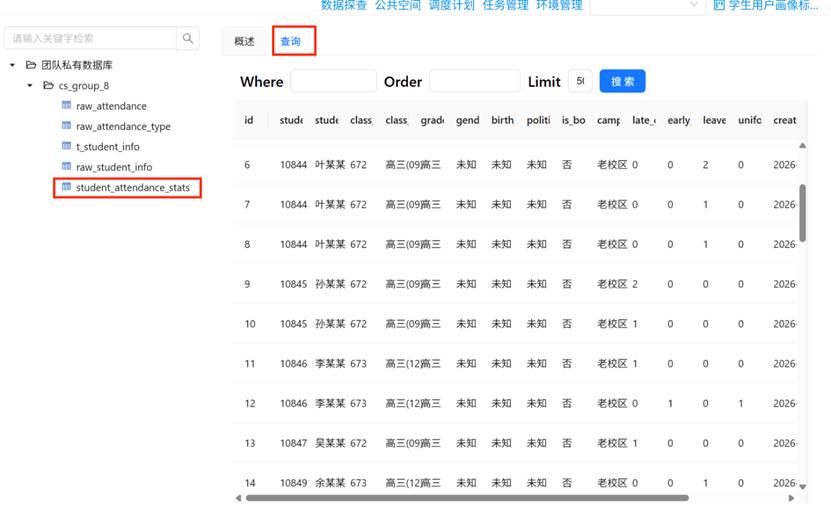

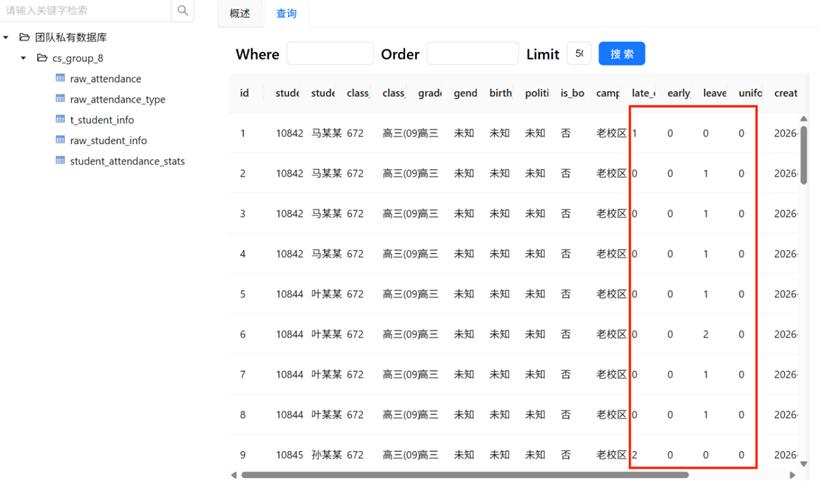

3.展开数据库连接后双击 “student_attendance_stats” 表，在右侧页面切换到 “查询” 标签页。

4.查看表中的数据是否符合预期，验证实验结果的正确性。

六、问题与解决

问题 1：

导入 4_kaoqintype.csv 考勤类型表时出现中文乱码且字段全部错位。

现象：

导入原始考勤类型数据后，查询 raw_attendance_type 表发现 attendance_type_name、attendance_task_name 字段显示为乱码，且所有字段值错位，部分行出现空值。

原因：

该 CSV 文件采用制表符（TAB）作为列分隔符，编码格式为 GB2312，而默认配置使用逗号作为分隔符、UTF-8 编码，导致字段解析错误和中文乱码。

解决方法：

双击 "CSV 文件输入" 组件，将 "列分隔符" 设置为 "插入制表符（TAB）"。

将 "编码" 选项从 "UTF-8" 修改为 "GB2312"。

重新获取字段并验证字段数量和类型是否与源文件一致。

重新运行转换流完成数据导入。

问题 2：

记录集连接后数据大量丢失，考勤记录数大幅减少。

现象：

考勤记录与考勤类型表关联后，输出记录数从 23630 条骤降至不足 1000 条，大量原始打卡记录丢失。

原因：

助睿 ETL 平台的 "记录集连接" 组件要求两个输入数据集必须严格按照关联字段升序排序，未排序的数据集会导致连接逻辑异常，左连接退化为内连接。

解决方法：

在 "考勤记录" 组件后添加 "排序记录" 组件。

设置排序字段为attendance_type_id和attendance_task_order_id，均为升序。

确认 "考勤类型" 表已按关联字段排序（原始表已按主键排序，无需额外处理）。

重新配置记录集连接，连接类型保持 "LEFT OUTER"，确保所有考勤记录都被保留。

七、实验总结

7.1 实验完成情况

本次实验基于助睿零代码 ETL 平台，成功完成了学生考勤主题标签构建的全流程任务：

完成了 3 张核心业务表（考勤主表、考勤类型码表、学生信息表）的数据导入。

构建了完整的 ETL 转换流，实现了数据接入、多表关联、行为标签衍生、多维度聚合统计和结果落地的自动化处理。

生成了标准化的学生考勤主题标签表student_attendance_stats，包含学生考勤统计记录，覆盖基础属性、衍生维度和行为指标三大类标签。

解决了数据导入乱码、记录集连接数据丢失、脚本空值异常等 5 类典型问题，保障了转换流的稳定运行和统计结果的准确性。

7.2 核心收获

掌握了 ETL 数据处理全流程：深入理解了 "数据接入 - 清洗整合 - 维度拆解 - 标签标记 - 指标计算 - 结果落地" 的核心逻辑，学会了使用零代码平台快速构建数据转换流。

建立了数据建模思维：掌握了 "事实表 + 维度表 + 属性表" 的星型数据模型设计方法，理解了数据关联的基本原则和注意事项。

明确了数据口径统一的重要性：通过固化考勤统计口径，解决了人工统计口径不一致的问题，保证了数据的可比性。

积累了数据质量处理经验：学会了空值统一替换、数据类型转换、编码格式适配等常见数据质量问题的处理方法，提升了数据处理的健壮性。

7.3 存在的不足

标签体系不够丰富：目前仅实现了基础的异常考勤次数统计，未构建考勤风险等级、考勤趋势变化等高级标签，无法支撑更深入的学生行为分析。

未实现增量数据处理：当前转换流为全量覆盖模式，每次运行都会清空历史数据重新计算，无法支持日常考勤数据的增量更新。

缺乏数据质量校验机制：转换流中未添加数据校验步骤，无法自动识别异常数据，可能影响统计结果的准确性。

未结合可视化分析：仅完成了数据统计和存储，未将结果与可视化工具结合，无法直观展示考勤数据的分布特征和趋势变化。
