基于零代码平台的订单利润分流数据加工

一、实验背景

1.1 实验目的

本次实验旨在熟练掌握助睿零代码数据集成平台（ETL平台）的核心功能与操作方法，具体目标如下：

• 熟练掌握新建转换、添加组件、配置组件、执行转换等基础操作流程；
• 熟悉表输入、记录集连接、字段选择、过滤记录、Excel输出等常用组件的配置方式；
• 理解多表关联、数据过滤与分流处理的ETL设计思路。

通过本次实验，能够独立运用助睿平台完成常规数据加工任务，为后续开展更复杂的数据处理工作奠定基础。

1.2 实验环境

• 零代码在线实验平台：助睿数智（Uniplore）——一站式数据科学平台，覆盖数据接入、ETL处理、机器学习建模、可视化展示等全链路零代码功能。

产品官网：https://www.uniplore.com/

实验访问地址：https://lab.guilian.cn/

• 数据库：MySQL（包含订单数据与产品信息表）
• 数据准备：
  • 订单表：business_anaylsis.order_detail
  • 产品表：business_anaylsis.product

1.3 业务场景

在企业经营分析工作中，常常需要关联多张数据表计算订单利润，并依据利润正负对订单进行分类存储。本次实验以“订单利润分流”为实际案例，通过零代码拖拽式操作完成该项数据处理任务。

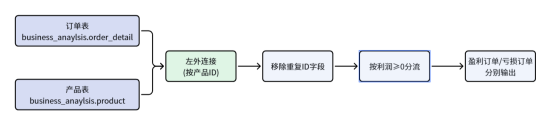

1.4 数据加工流程

=

二、实验步骤

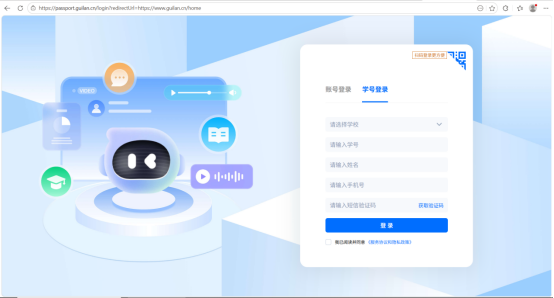

2.1 登录实验平台

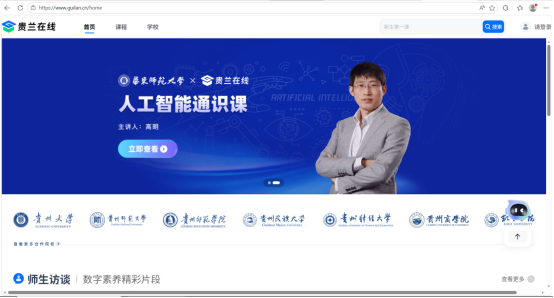

1. 打开贵兰在线PC端： https://www.guilan.cn/home

2.点击页面【登录】按钮，输入账号与密码；未注册用户可先通过学号登录。

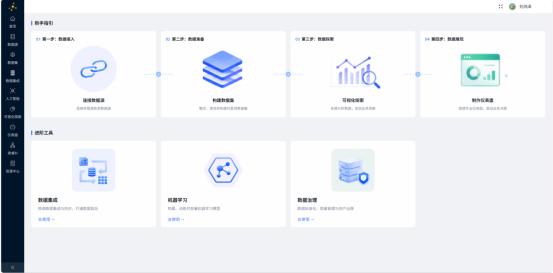

1. 登录成功后，依次点击【我的学习】→【实训平台】，进入平台首页。

2.2 基本概念了解

助睿平台是一款由AI驱动的一站式大数据智能全流程服务产品。本次实验所使用的数据集成平台，可通过可视化操作实现数据ETL流程。

概念	说明
Pipeline（转换）	面向数据流的功能单元，由多个 Transform 组成
Workflow（作业）	面向任务，由多个 Action 组成，必须包含开始项
Transform（步骤）	转换内的最小单元（如表输入、字段选择），每个步骤独立线程运行
Action（任务项）	作业的执行单位（如启动、发送邮件）
Hops（节点连接）	数据传输通道，连接步骤或任务项

2.3 团队管理

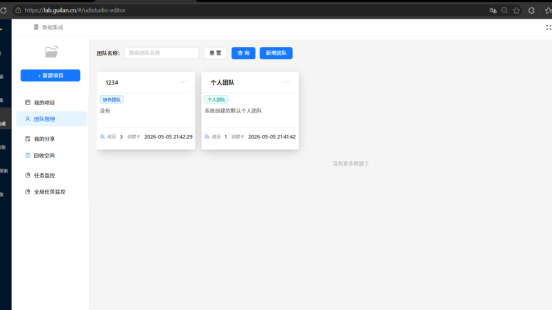

1. 进入【数据集成】板块，选择【团队管理】，点击【新增团队】。

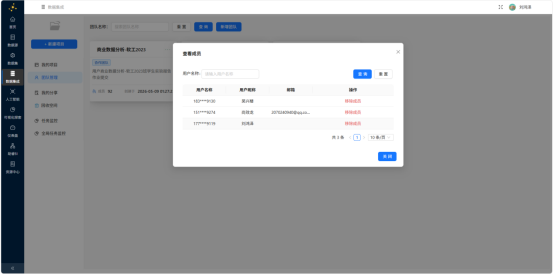

2.添加成功后可在成员列表中查看。

2.4 创建实验项目

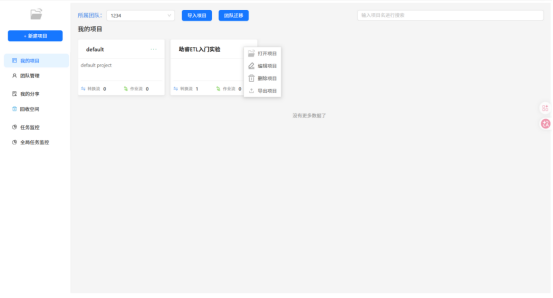

1. 切换至【我的项目】模块，选择所属团队，点击【新建项目】。
2. 填写“项目名称”，点击【确定】。
3. 返回后可在数据集成页面看到新建的项目。

1. 项目操作页面包含三个主要区域：
   • 资源库：管理工作流、导入导出、调度等；
   • 文件库：保存工作流输入/输出文件；
   • 元数据：配置运行参数、数据库连接、Flink集群等。

2.7 添加组件

本实验需要的组件及作用：

组件	作用
表输入	读取原始数据表
记录集连接	根据产品ID关联两张表
字段选择	移除重复的产品ID字段
过滤记录	根据利润正负分流数据
Excel输出	分别输出盈利订单/亏损订单

1. 添加表输入组件（2个）

搜索并拖拽两个“表输入”组件至画布，分别重命名为“详细订单”与“产品信息”。

1. 添加记录集连接组件

拖拽“记录集连接”组件至画布，分别从两个表输入组件向该组件建立连线。连线时会弹出“排序需要”提示（因记录集连接要求输入数据保持有序）。

(3) 添加字段选择组件

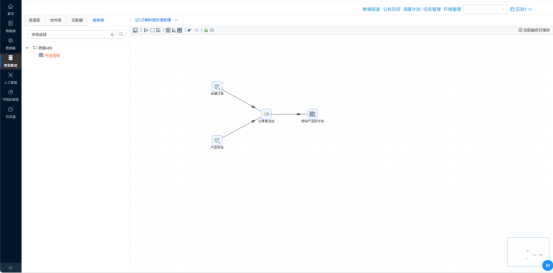

拖拽“字段选择”组件，重命名为“移除产品ID字段”，并连接在记录集连接之后。

(4) 添加过滤记录组件

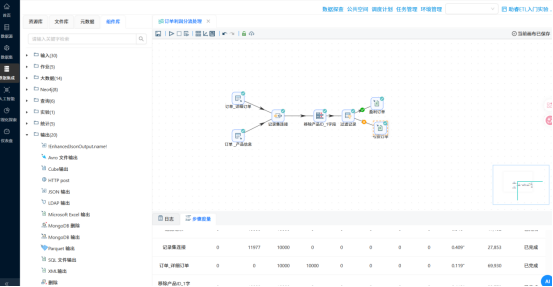

拖拽“过滤记录”组件，连接字段选择组件，连线类型选择【主输出步骤】。

(5) 添加Excel输出组件（2个）

拖拽两个“Excel输出”组件，分别重命名为“盈利订单”和“亏损订单”。

建立过滤记录到Excel输出的连线：

1. True输出 → 盈利订单
2. False输出 → 亏损订单



2.8 配置组件信息

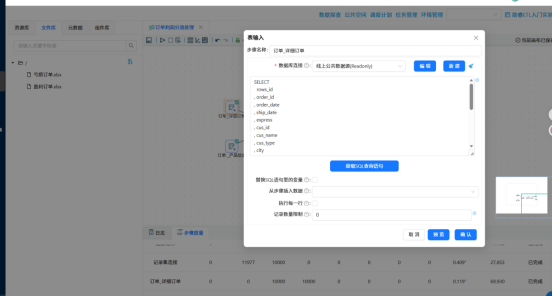

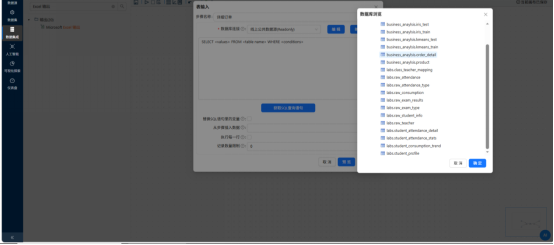

2.8.1 表输入组件配置

详细订单组件：

1. 双击组件，在“数据库连接”下拉框中选择“线上公共数据源(Readonly)”；
2. 点击【获取SQL查询语句】；
3. 浏览选中 business_anaylsis.order_detail 表，点击【确定】；
4. 在弹出的确认框中点击【确认】，系统将自动填充SQL语句。

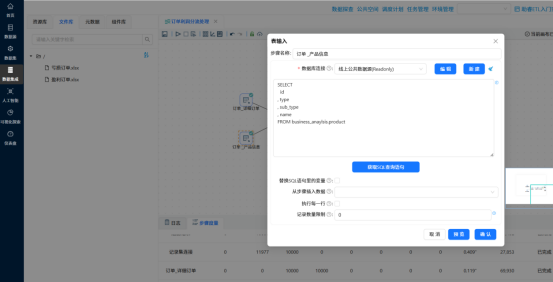

产品信息组件：同样步骤，选择 business_anaylsis.product 表。

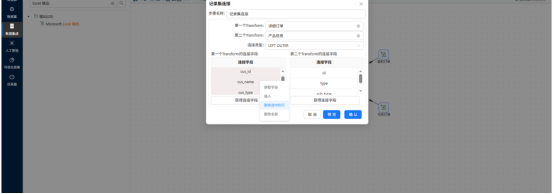

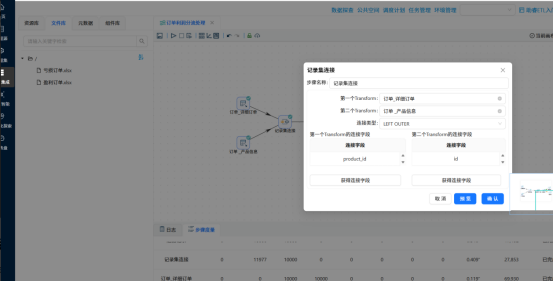

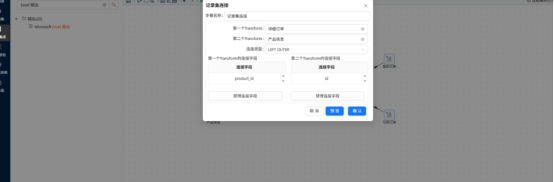

2.8.2 记录集连接组件配置

1. 双击组件，设置：
   • 第一个Transform：详细订单
   • 第二个Transform：产品信息
   • 连接类型：LEFT OUTER
2. 分别点击【获取连接字段】，得到两个表的字段列表。
3. 仅保留：
   • 第一个Transform的 product_id
   • 第二个Transform的 id
4. 删除其余字段，完成配置。

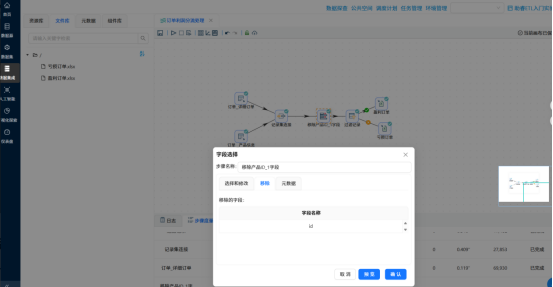

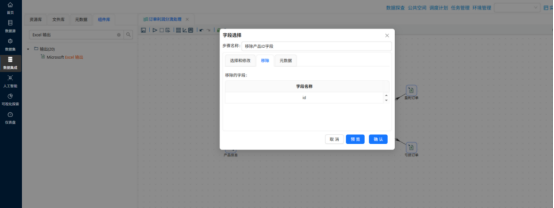

2.8.3 字段选择组件配置

1. 双击“移除产品ID字段”组件，点击【移除】标签页；

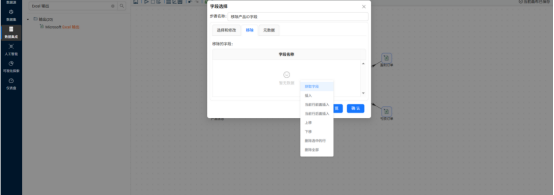

2. 右键点击【获取字段】，删除除 id 之外的所有字段；
3. 确认仅剩余 id 字段后，点击【确认】完成配置。

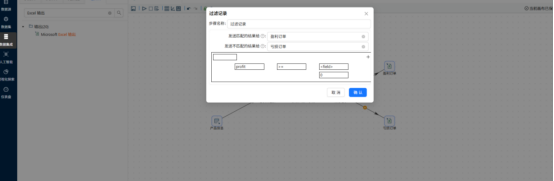

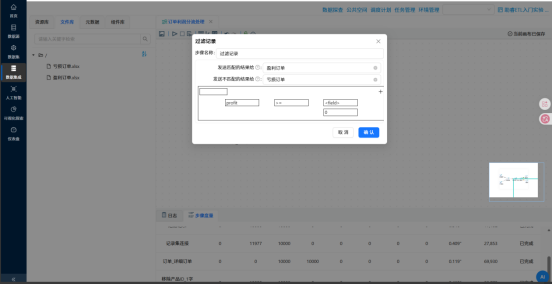

2.8.4 过滤记录组件配置

1. 双击组件，在弹窗中选择“将结果发送给不同的后续处理步骤”；
2. 选取字段 profit (Number) 作为判断依据；
3. 条件设置为 >=；
4. 值类型选择 Integer，数值输入 0；
5. 点击【确定】完成配置。、

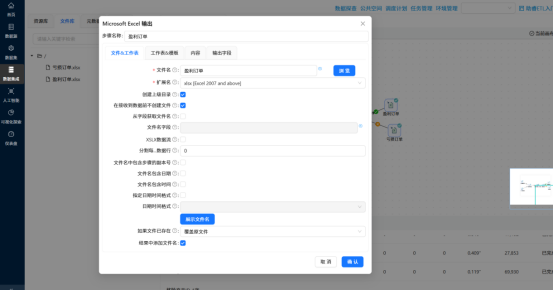

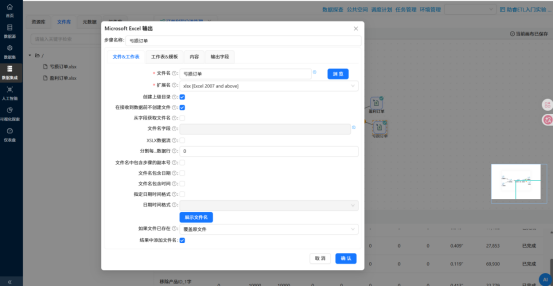

2.8.5 Excel输出组件配置

以盈利订单组件为例：

1. 双击组件，设置文件名为“盈利订单”；
2. 扩展名选择 xlsx [Excel 2007 and above]；

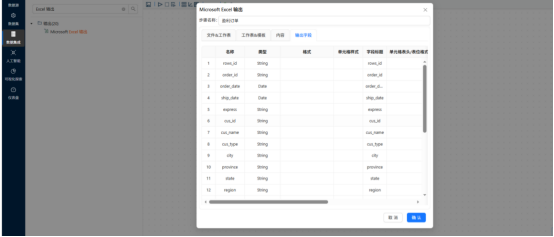

3. 点击【输出字段】标签页，右键【获取字段】，确认字段信息后点击【确认】。

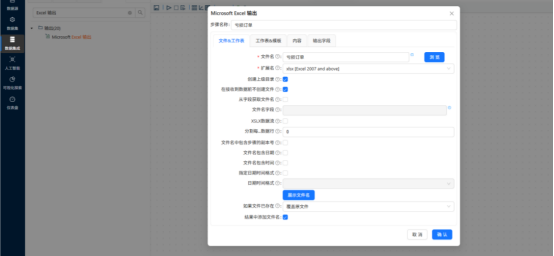

亏损订单做相同配置。

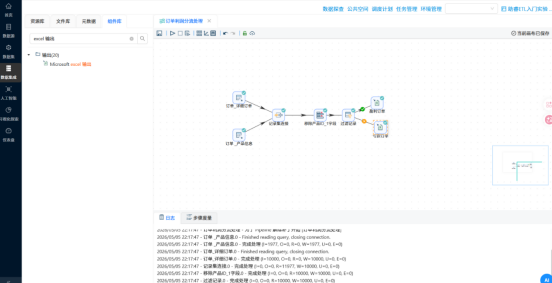

2.9 执行转换

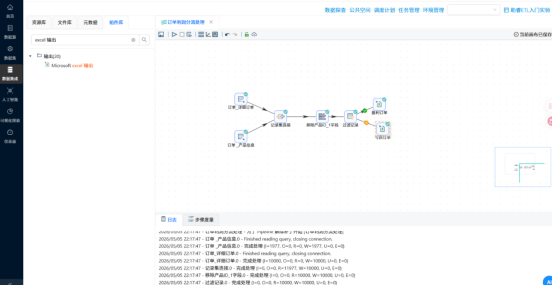

2.10 查看执行日志

任务执行过程中，日志实时记录。执行完毕后，可点击日志面板查看详细信息。

2.11 查看结果

1. 切换至【文件库】菜单；
2. 右键点击根目录，选择【刷新】；
3. 即可看到生成的“盈利订单.xlsx”与“亏损订单.xlsx”文件；
4. 右键点击文件，可将其下载至本地查看具体内容。

三、实验结果

输出文件	内容	说明
盈利订单.xlsx	profit ≥ 0 的订单	可用于进一步分析高利润产品
亏损订单.xlsx	profit < 0 的订单	可用于追踪产品亏损的原因

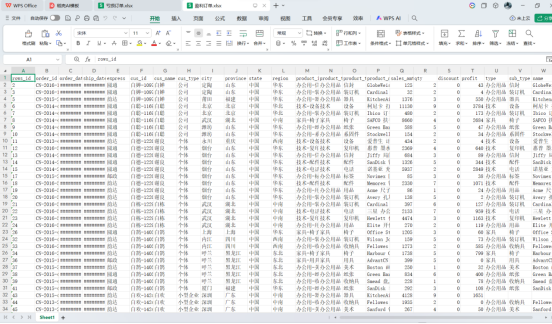

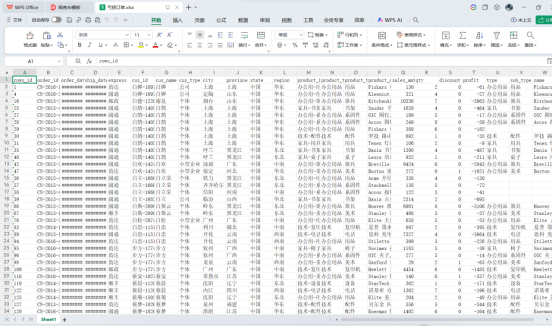

盈利订单

亏损订单

四、核心组件说明

组件	作用	本实验配置要点
表输入	读取数据库表	配置数据源和SQL，自动获取字段
记录集连接	多表关联	选择左外连接，连接字段 product_id = id
字段选择	字段筛选与重命名	移除重复的 id 字段
过滤记录	按条件分流	设置条件 profit >= 0
Excel 输出	导出结果到Excel	分别配置文件名和输出字段

五、问题与解决

问题描述：

1. 配置“记录集连接”后运行报错，提示“数据未排序”。
2. 过滤记录后数据流向混乱，无法正确分流盈利与亏损订单。
3. Excel输出文件生成失败，提示“文件路径无效”。

原因分析：

1. 记录集连接组件要求输入数据必须按关联字段排序，原始表输入未做排序，导致连接失败。
2. 过滤记录组件的True/False输出连线错误，未分别指向对应Excel输出组件。
3. Excel输出组件未正确配置文件保存路径，或文件名含特殊字符，导致无法写入文件。

解决方法：

1. 在两个表输入后分别添加“排序记录”组件，按关联字段（product_id、id）升序排序，再连接记录集连接组件，报错消失。
2. 重新调整连线：过滤记录True端连接“盈利订单”，False端连接“亏损订单”，分流恢复正常。
3. 重新配置Excel输出组件，文件名仅使用中文、字母与数字，不添加特殊符号，路径选择平台默认目录，文件成功生成。

六、实验总结

通过本次实验，全面掌握了助睿ETL数据处理平台的核心操作方法：

• 完成平台内团队创建、项目搭建，实现数据源的对接与同步配置；
• 新建数据转换任务，熟练配置数据读取、多表关联、字段筛选、数据过滤、结果文件输出等标准组件；
• 搭建完整数据转换流程，完成任务运行与数据结果核验工作；
• 熟练掌握多表关联查询、冗余字段清理、条件数据分流等ETL数据处理核心思路。

相较于传统手动编写SQL脚本的数据处理模式，该平台零代码可视化的操作方式，具备流程逻辑清晰、数据流向直观的优势，能够快速定位运行异常、简化调试流程，有效降低了数据处理的技术门槛。本次实验熟练掌握了ETL全流程基础操作，为后续开展复杂数据调度、多流程联动等进阶实训任务奠定了坚实基础。
