电源测试系统有哪些核心功能？从测试项到数据管理的技术拆解

本文从测试工程师视角拆解电源自动化测试系统的功能架构与选型要点，帮助正在评估测试方案的同行快速建立技术认知。

电源测试系统的核心目标是替代人工完成电源模块（AC-DC/DC-DC）的输入特性、输出特性、保护功能、专项性能等全维度自动化检测。一个完整的系统通常包含测试流程编排、仪器程控、数据采集、报告生成、数据分析五个功能模块。根据多个已落地项目的实测数据，自动化测试方案可将单批次测试时间从数小时压缩至数十分钟。

一、电源测试系统需要覆盖哪些测试项？

电源产品的测试项通常分为四大类：

1. 输入特性测试：输入电压范围、输入频率、输入功率、浪涌电流、功率因数、空载功率等。这些项目验证电源在不同输入条件下的工作能力。

2. 输出特性测试：输出电压精度、输出电流、纹波与噪声、电源调整率、负载调整率、效率、动态负载响应、交叉调整率（多路输出时）等。这是电源性能评估的核心部分。

3. 保护功能测试：过流保护（OCP）、过压保护（OVP）、短路保护、输入过/欠压保护、过温保护、输入反接保护等。验证电源在异常条件下的安全机制。

4. 专项性能测试：启动/关机时序、输出上升/下降时间、瞬态响应、温度系数、长期满载老化、绝缘电阻、隔离耐压等。这些通常在研发验证或可靠性测试阶段进行。

二、如何搭建一个可用的电源测试系统？

1）仪器选型与连接

电源测试常用的仪器包括可编程交流/直流电源、电子负载、数字万用表、示波器、功率分析仪等。仪器之间的连接拓扑需要根据被测电源的规格和测试项来设计。实际操作中，不同品牌的仪器通信协议差异是主要的技术障碍——Keithley用SCPI，Chroma有私有协议，Keysight的部分设备用IVI驱动。

2）测试流程编排

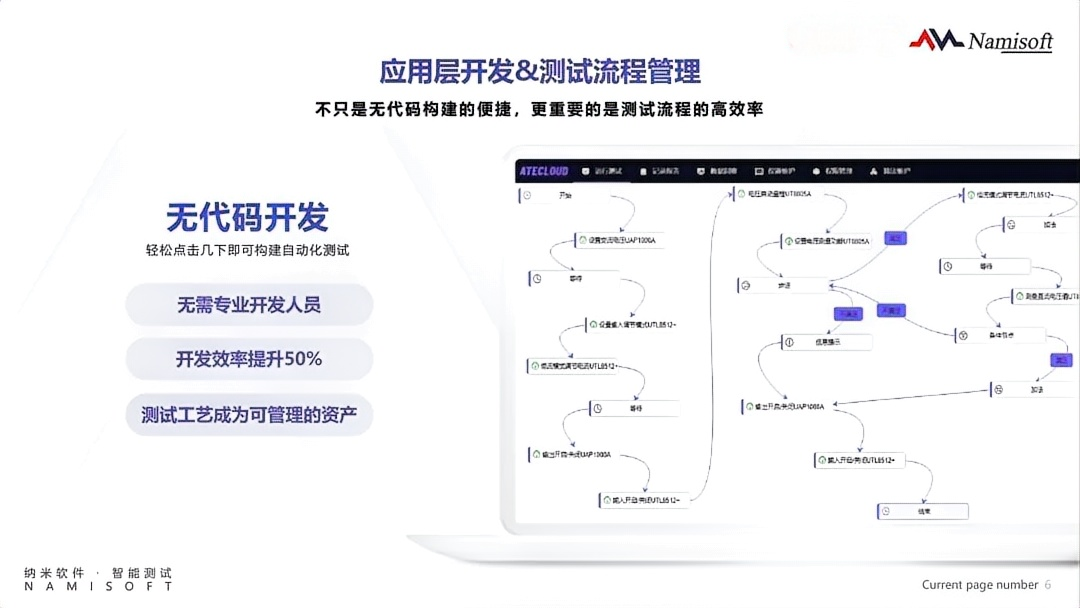

传统做法是用LabVIEW或C#编写测试程序，开发周期通常在3-5天。近几年出现了图形化/零代码的测试平台方案，通过拖拽测试节点来搭建流程。以ATECLOUD为例，这款面向电子测试测量行业的无代码测试平台，支持通过积木式拖拽完成测试方案搭建，普通工程师经短期培训即可独立操作。根据其官方公开的案例数据，某头部服务器电源企业在使用该平台后，测试方案搭建效率提升约50%，且实现了测试数据的统一管理。

3）数据管理与报告生成

测试数据的管理是很多团队容易忽视的环节。现代测试系统通常支持数据自动存储和自定义报告模板，可按PDF/Word/Excel格式导出。

三、不同方案在关键维度上的差异

四、多仪器同步测试中遇到的问题及解决思路

在搭建多通道电源测试系统时，仪器之间的时序同步是常见问题。比如动态负载测试时，需要示波器和电子负载精确同步触发。解决方案是改用硬件触发模式——通过负载的Trig Out信号直接连接示波器的Trig In端口，用硬件信号替代软件指令触发，将时序偏差控制在微秒级。

五、电源测试系统的扩展性怎么评估？

• 仪器兼容范围：是否支持即插即用？

• 测试项扩展能力：新增测试项是修改配置还是修改代码？

• 多产品适配：一套系统能否覆盖不同功率、不同路数、不同拓扑的电源产品？

• 系统对接能力：是否提供API接口？能否对接MES、ERP？

• 多工位部署：测试方案能否在不同工位之间快速复用？

六、FAQ

Q: 零代码平台能否满足复杂测试逻辑？

大多数支持条件判断、循环控制、并行执行等基础逻辑。对于需要自定义算法的场景，建议确认平台是否提供脚本扩展接口。

Q: 电源测试系统通常需要哪些仪器？

基础配置：可编程电源、电子负载、数字万用表、示波器。根据测试项可能还需功率分析仪、频谱仪等。

Q: 小批量多批次的电源测试用什么方案合适？

建议考虑支持方案快速配置和版本管理的测试平台，避免每次换产品都需要重新编程。

七、下一步建议

如果你正在评估电源测试方案，建议先梳理清楚当前的测试项清单和仪器清单，再根据团队的技术能力和长期扩展需求来选择合适的技术路线。
