浏览器市场分析-大屏数据接入

一、实验目的

本实验基于上一阶段《浏览器市场分析-数据大屏静态布局制作》已完成的大屏页面布局与样式设计成果，依托助睿Max数据大屏的蓝图编辑器工具，完成数据库数据源配置、SQL数据查询、数据处理与图表数据绑定全流程操作，实现静态大屏向动态实时数据大屏的升级。

通过本次实验实操，熟练掌握零代码可视化大屏的数据接入核心能力，具体学习目标如下：

1. 理解助睿Max蓝图编辑器的核心概念与工作原理，掌握数据源、触发器、动作、变量、节点连线等基础逻辑；

2. 掌握团队私有MySQL数据库数据源的创建、配置与连接方法，实现平台与业务数据库的数据打通；

3. 能够针对不同图表业务场景编写适配的SQL查询语句，精准提取结构化业务数据；

4. 熟练运用蓝图编辑器的SQL请求、并行数据处理、组件数据绑定等功能，完成多组件、多维度数据动态挂载；

5. 掌握大屏预览、调试、发布与分享流程，具备完整的动态数据大屏落地能力。

二、实验环境

2.1 实验平台

在线实训平台：助睿在线实验平台https://lab.guilian.cn/

2.2 核心工具

一站式大数据平台：助睿数智（Uniplore），官网：https://www.uniplore.com/。该平台为AI驱动的零代码大数据智能服务平台，融合DataOps数据运营理念，覆盖数据接入、ETL处理、AI建模、多维分析、可视化展示全链路能力，适配教学实训与企业数字化场景。

可视化工具：助睿Max（数据大屏可视化平台，内置蓝图编辑器）

2.3 数据来源

数据存储：团队私有 MySQL 数据库，所有实验数据均为前期清洗、聚合、加工完成的标准化浏览器用户行为统计数据。

三、实验数据

本次实验复用上一实验加工完成的6张业务数据表，分别对应大屏不同可视化模块，所有数据表均存储于团队私有数据库中，各数据表用途及关联图表组件对应关系如下：

数据表名 核心用途 关联大屏图表组件
browser_coverage 统计各浏览器市场覆盖、用户规模、使用时长、人均使用时长数据 核心指标卡、用户数柱状图、使用时长饼图、人均时长柱状图
browser_hourly 统计各浏览器24小时分时活跃用户数据 24小时活跃用户数分布折线图
browser_weekly_active 统计四周内各浏览器用户活跃度变化趋势 周活跃趋势折线图
browser_frequency_stats 统计浏览器轻、中、重度用户分层占比数据 使用频率分布堆叠柱状图
browser_multi_usage 统计用户同时使用多款浏览器的分布比例 浏览器使用数量分布饼图
browser_weekday_weekend 统计浏览器工作日、周末使用时长差异数据 工作日vs周末使用时长分组柱状图

四、蓝图编辑器概述

4.1 蓝图编辑器定义

蓝图编辑器是助睿Max数据大屏内置的可视化、零代码逻辑编排工具，采用「节点拖拽+连线关联」的可视化编程模式，无需手写前端代码，即可实现大屏组件的数据请求、数据处理、数据绑定、交互联动等复杂逻辑，是实现静态大屏动态数据渲染的核心工具。

4.2 蓝图编辑器核心优势

• 实时同步性：保障数据请求、组件渲染、交互操作的实时响应与数据同步；

• 高效复用性：支持单条SQL查询、多组件并行分发数据，减少重复请求，提升加载效率；

• 低代码易落地：模块化拆分业务逻辑，开发者只需关注业务规则与数据处理逻辑，无需维护底层代码；

• 灵活扩展性：支持页面初始化、定时刷新、组件点击等多种触发方式，适配各类动态展示场景。

4.3 核心基础概念

核心概念 详细说明
数据源 数据来源配置，本次实验为团队私有MySQL数据库，定义数据读取的源头
查询 通过编写SQL语句，精准定义需要从数据库中提取的字段与数据范围
触发器 触发数据加载的事件，本次主要使用「页面初始化完成」触发器，实现大屏打开自动加载数据
动作 触发器触发后执行的操作，包括执行SQL查询、处理数据、刷新组件数据等
变量 用于各节点之间参数传递，可实现筛选、动态传参等高级交互功能

五、实验步骤

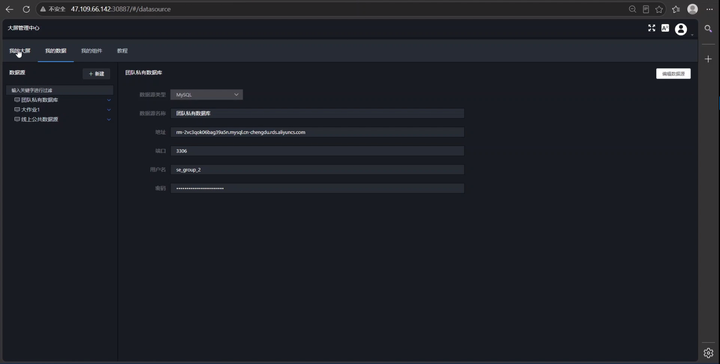

5.1 创建团队私有数据库数据源

1. 登录助睿在线实验平台，进入助睿Max数据大屏模块，打开「我的数据」管理页面。

2. 点击「+新建」，选择「新建数据源」，根据实验配置填写团队私有MySQL数据库的地址、端口、账号、密码等信息，点击「立即添加」。

3. 刷新数据源列表，确认团队私有数据库添加成功，完成数据通道搭建，为后续SQL查询提供数据来源。

5.2 组件导出至蓝图编辑器

1. 打开上一实验已完成静态布局的「市场分析」数据大屏。

2. 在画布编辑页面，右键点击所有需要动态加载数据的图表、指标卡组件，选择「导出到蓝图编辑器」，将组件注册为蓝图可编辑节点。

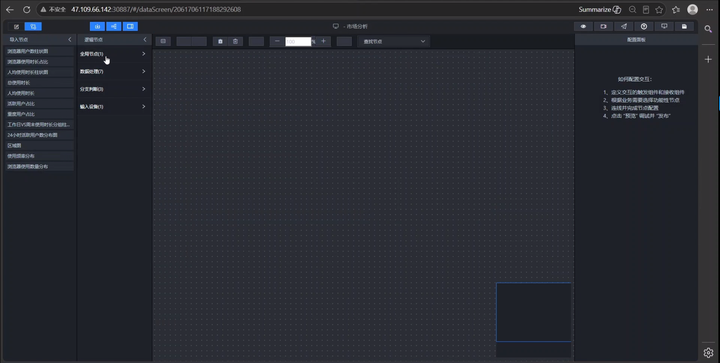

3. 点击顶部「蓝图编辑器」图标，切换至逻辑编排页面，确认所有组件节点成功导入节点列表，可用于后续数据绑定配置。

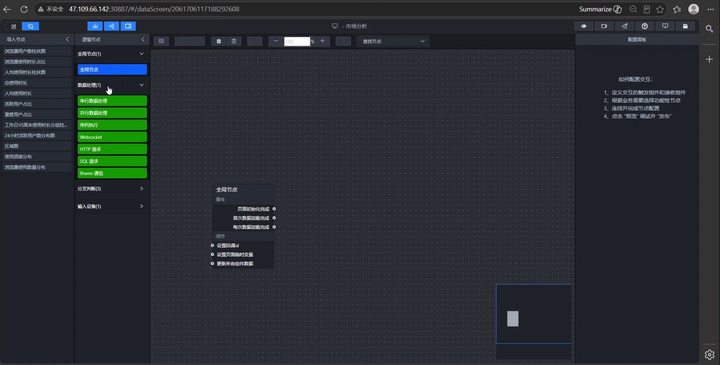

5.3 添加全局触发节点

在蓝图编辑器左侧逻辑节点面板中，拖拽「全局节点」至画布区域。全局节点默认自带「页面初始化完成」输出接口，可实现大屏打开后自动触发后续数据请求逻辑，是本次实验所有数据加载的统一触发器。

5.4 市场格局模块数据配置

本模块包含浏览器用户数、使用时长占比、人均使用时长三张图表，共用browser_coverage数据表，采用单SQL查询+并行数据处理方式实现数据分发。

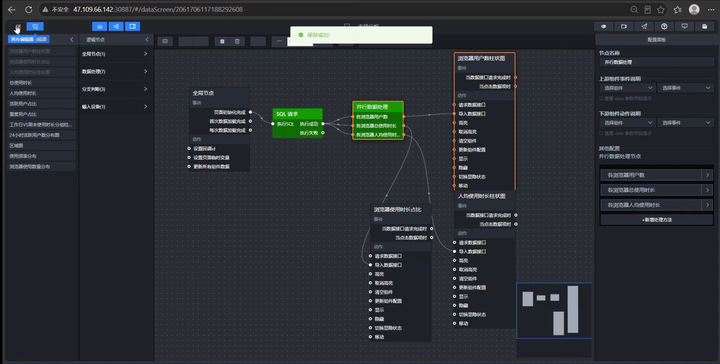

1. 添加SQL请求节点：拖拽SQL请求节点，将全局节点「页面初始化完成」接口与SQL请求「执行SQL」接口连接；配置数据源为团队私有数据库，SQL类型为查询，输入整合查询语句，一次性获取三个图表所需的全部字段数据。

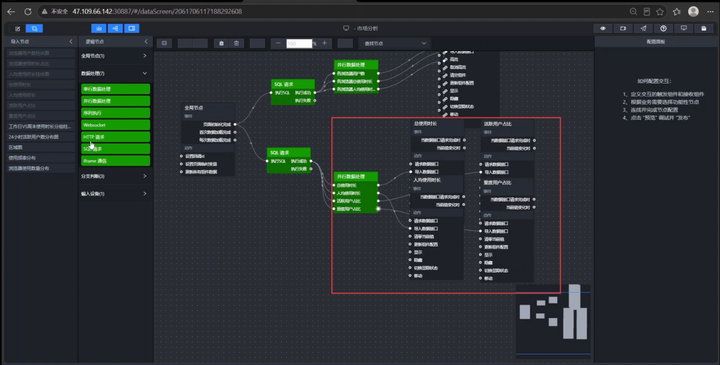

2. 配置并行数据处理：添加并行数据处理节点，新增三个处理分支，分别对应用户数、总使用时长、人均使用时长；根据各图表数据格式要求，编写对应数据映射处理代码，提取对应字段并适配图表x、y、name、value参数格式。

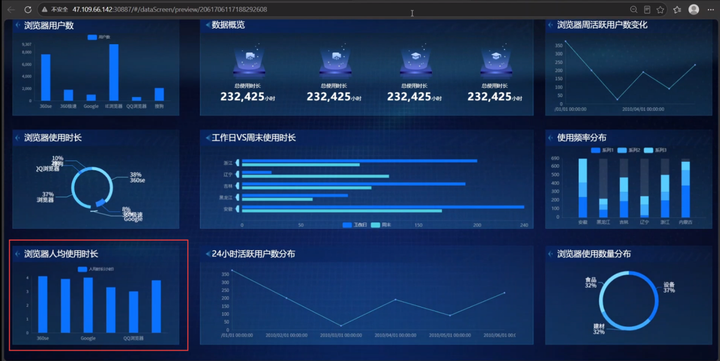

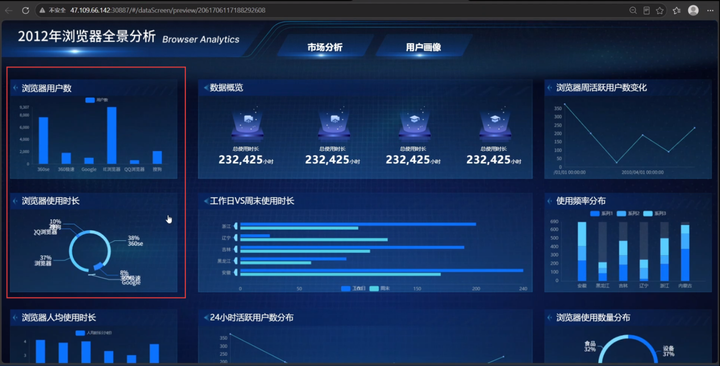

3. 绑定图表组件：将三个处理分支的输出接口，分别连接至对应柱状图、饼图组件的「导入数据接口」，保存配置并预览，确认市场格局图表动态数据加载正常，微调饼图内外半径、配色，优化展示效果。

5.5 数据概览指标卡数据配置

本模块包含总使用时长、人均使用时长、活跃用户占比、重度用户占比四个数据翻牌器指标。

1. 新建SQL请求：新增独立SQL请求节点，查询browser_overview数据表，获取四大核心指标数据。

2. 四分支并行处理：添加并行数据处理节点，新建四个处理方法，通过find匹配对应指标名称，统一输出[{value:数值}]格式，适配翻牌器组件数据规范。

3. 绑定指标组件：将四个处理分支分别连接至四个数据翻牌器，保存配置后预览，确认核心指标实时动态展示。

5.6 各细分图表数据配置

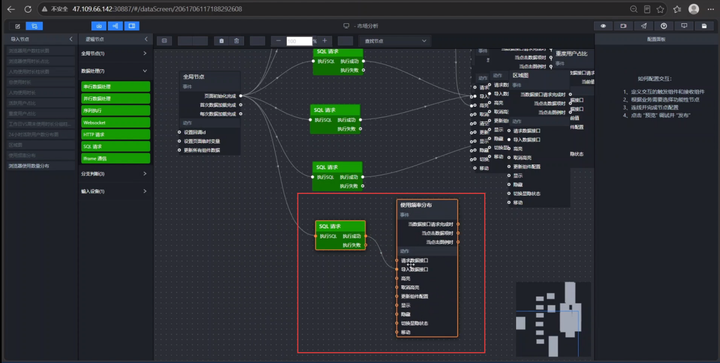

参考上述统一配置流程，依次完成剩余所有图表的数据接入，标准化流程为：新建SQL请求节点→关联全局触发器→编写对应数据表查询语句→绑定对应图表节点→保存预览调试：

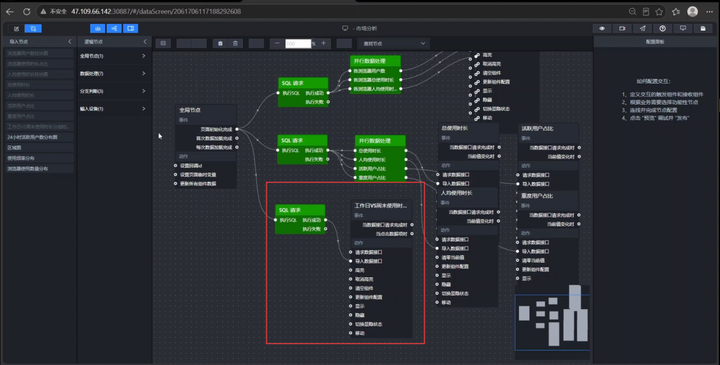

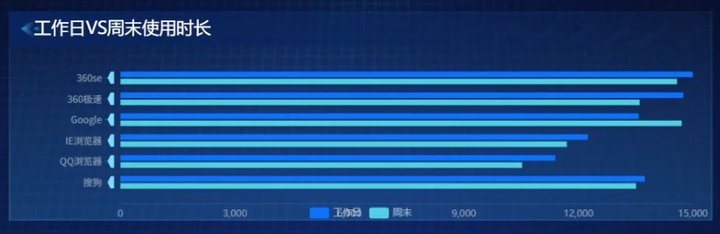

1. 工作日vs周末使用时长：查询browser_weekday_weekend表，适配分组柱状图数据格式；

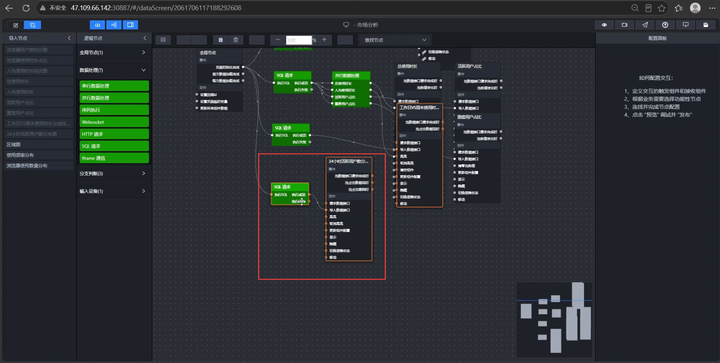

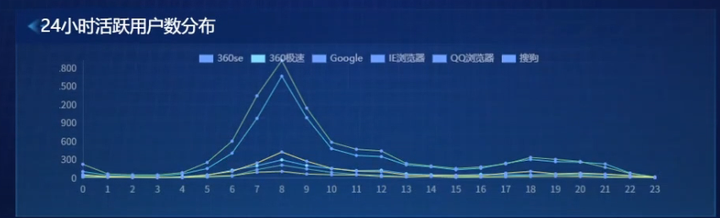

2. 24小时活跃分布：查询browser_hourly表，配置6款浏览器专属配色，保证折线、标记点、图例颜色统一；

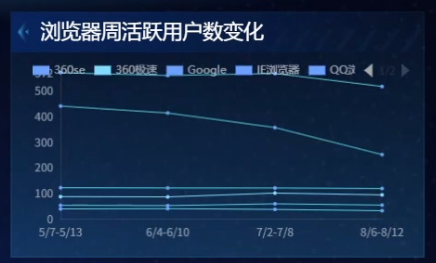

3. 周活跃趋势：配置周活跃度查询SQL，优化折线图样式与图例展示效果；

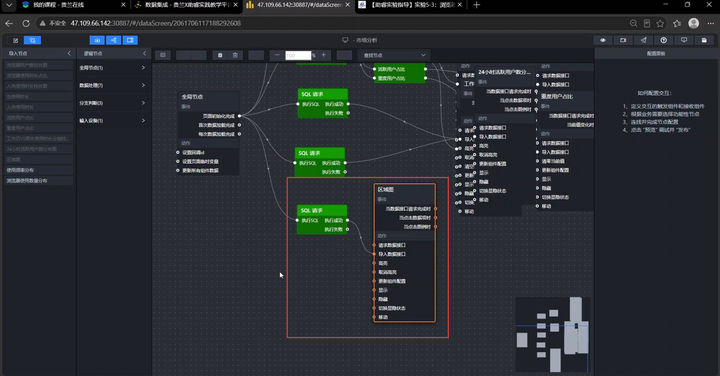

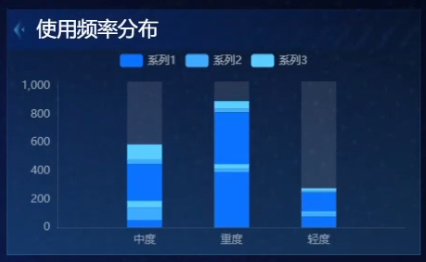

4. 使用频率分布：查询用户使用分层数据，适配堆叠柱状图展示逻辑；

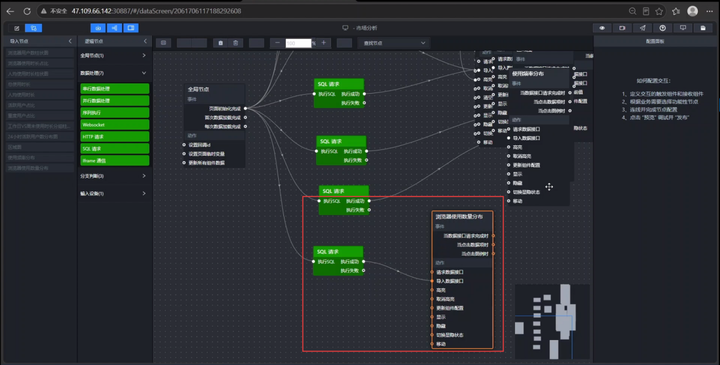

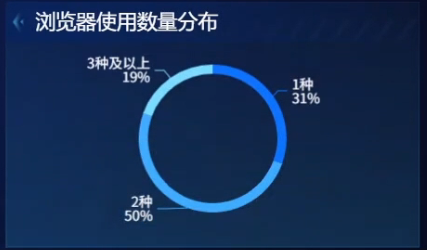

5. 浏览器使用数量分布：查询用户多浏览器使用占比数据，适配饼图展示格式。

5.7 大屏预览与发布分享

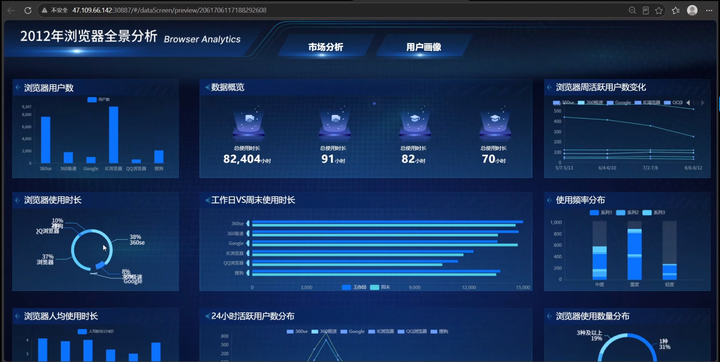

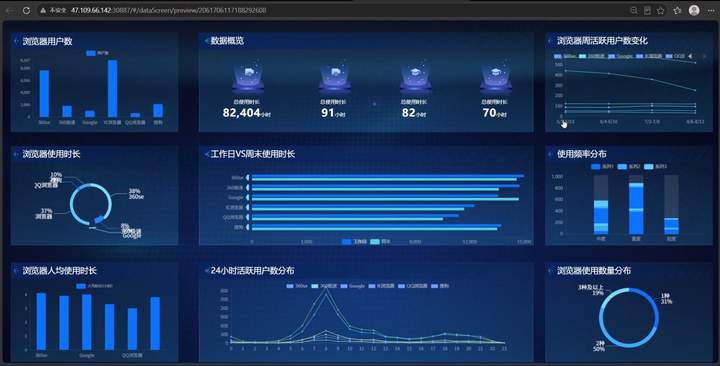

1. 所有图表数据配置完成后，点击大屏右上角「预览」按钮，全方位检查各模块数据加载、样式展示、配色效果，排查数据缺失、格式错乱、样式异常等问题。

2. 预览无误后，点击「发布」，在弹窗中确认发布分享，复制大屏在线访问链接。

3. 粘贴链接至浏览器打开，验证在线大屏可正常、稳定、动态展示所有数据，最终完成动态数据大屏制作。

本次实验最终发布大屏链接：http://47.109.66.142:30887/#/dataScreen/release?shareId=6c8835415fd44ee88317766691976922

六、实验核心原理与关键技术

本次实验核心依托助睿Max蓝图可视化逻辑编排技术与MySQL数据查询与数据映射技术，实现静态页面与动态数据的打通。通过「触发器触发-SQL拉取数据-代码处理格式化-组件绑定渲染」的闭环链路，实现零代码动态数据可视化。其中，并行数据处理是本次实验的核心技术亮点，可实现一次数据库查询、多组件复用数据，大幅提升大屏加载效率，降低数据库访问压力。

七、实验总结与心得

本次实验完成了浏览器市场分析大屏从静态布局到动态数据可视化的完整升级，系统掌握了助睿Max蓝图编辑器的核心操作逻辑与数据大屏动态接入的全流程技术，圆满达成实验目标。

在实验过程中，我深入理解了蓝图编辑器“节点+连线”的低代码编程思想，厘清了数据源、查询、触发器、数据处理与组件渲染的完整逻辑关系。熟练掌握了MySQL数据源配置、针对性SQL语句编写、并行数据处理、多类型图表数据适配、样式调试与大屏发布等实操技能。同时深刻认识到不同图表的数据格式差异，针对柱状图、饼图、折线图、指标卡的不同数据接口规范，精准完成数据格式化处理，解决了数据不显示、格式错乱、样式不统一等问题。

通过本次实验，我明白了数据可视化的核心不仅是页面美观，更在于数据的精准对接与业务逻辑的有效呈现。蓝图编辑器的模块化、可视化编排方式，大幅降低了动态大屏的开发门槛，让开发者可以聚焦业务数据分析，而非底层代码开发。本次实验夯实了我的零代码大数据可视化实操能力，为后续复杂交互式数据大屏、多维度数据联动场景开发奠定了坚实基础。

同时，实验中也发现了一些需要优化的细节，例如初期对各图表数据字段映射关系不熟悉导致数据加载失败、多系列折线图配色统一耗时较长等。后续我会更加熟悉各类组件的数据规范，优化逻辑编排思路，提升大屏开发的效率与规范性。
