🔥 还在纠结数据大屏静态页面怎么联动真实数据库？还看不懂蓝图编辑器的节点逻辑？本期干货拉满！基于助睿数智 Uniplore平台 + 助睿 Max 数据大屏，手把手带你完成浏览器市场分析大屏动态数据接入，从数据源创建、组件导出、蓝图节点配置、SQL 编写到最终发布分享，每一步拆解到极致，新手小白也能一键复刻，学完直接掌握零代码数据流配置核心技能！

🌆 开篇前言：本次实战背景 & 学习收获

在前序教程中，我们已经完成了浏览器市场分析大屏的静态布局搭建，各类柱状图、饼图、折线图、指标卡组件全部摆放就位，但此时图表仅展示模拟数据，无法对接真实业务数据库。

本次实验承接静态布局成果，核心使用助睿 Max 专属蓝图编辑器，打通 MySQL 私有数据库与大屏组件的数据流，让所有图表自动加载、动态展示真实统计数据，实现从 “静态看板” 到 “实时数据大屏” 的蜕变。

✅ 学完本文你将掌握

1. 吃透蓝图编辑器核心概念：数据源、触发器、动作、查询、变量五大核心要素；

2. 熟练在 Uniplore 平台创建 MySQL 数据库数据源，完成数据库连接配置；

3. 掌握组件导出、蓝图节点拖拽、连线、并行数据处理等核心操作；

4. 学会为不同图表编写适配 SQL 语句，完成数据字段映射与格式转换；

5. 独立完成全组件数据接入、样式微调、大屏预览与线上发布全流程。

🛠️ 实验环境前置说明

• 实验平台：助睿在线实验平台 https://lab.guilian.cn/（一站式数据科学平台，覆盖数据接入、ETL、可视化全链路）

• 可视化工具：助睿 Max（数据大屏专属工具，内置蓝图编辑器）

• 底层数据源：团队私有 MySQL 数据库

• 前置准备：已完成《浏览器市场分析 - 数据大屏静态布局制作》，拥有完整静态大屏文件

📊 核心数据清单：6 张业务表对应全组件

本次大屏一共用到6 张预处理完成的数据表，每张表对应专属图表，提前理清对应关系，后续配置不迷路，表格一目了然👇

数据表名	核心用途	绑定大屏图表组件
browser_coverage	浏览器市场覆盖率统计	指标卡、柱状图、饼图
browser_hourly	浏览器 24 小时时段活跃统计	24 小时活跃分布折线图
browser_weekly_active	各浏览器周活跃趋势统计	周活跃趋势折线图
browser_frequency_stats	浏览器使用频率分布	使用频率堆叠柱状图
browser_multi_usage	用户浏览器使用数量分布	浏览器使用数量饼图
browser_weekday_weekend	浏览器工作日 / 周末使用时长对比	工作日 vs 周末分组柱状图

🧠 前置科普：蓝图编辑器是什么？（新手必看）

正式动手前，先搞懂工具本质，告别 “只会点按钮，不懂逻辑” 的误区！蓝图编辑器是助睿 Max 内置的可视化编程工具，采用「节点 + 连线」的极简模式，无需手写复杂代码，就能管理大屏组件的数据流、交互逻辑，也是零代码实现数据联动的核心利器。

🌟 蓝图编辑器三大优势

1. 实时同步：保障数据加载、组件交互的实时性，刷新无延迟；

2. 高效复用：支持数据请求合并、数据分发，一份 SQL 结果可供给多个图表使用；

3. 低门槛模块化：按业务拆分交互链路，专注需求即可，不用纠结代码规范。

📖 五大核心概念（必考 / 必用）

这 5 个概念贯穿全程，所有节点配置都围绕它们展开，建议收藏记忆：

核心概念	通俗解读	实战场景
数据源	数据的 “源头”，也就是数据库连接	连接团队私有 MySQL 数据库
查询	用 SQL 语句定义 “取什么数据”	筛选统计表中的指定字段
触发器	触发数据加载的 “开关事件”	页面打开、组件点击、定时刷新
动作	开关触发后执行的 “操作”	执行 SQL 查询、刷新图表数据
变量	数据之间传递的 “参数载体”	传递筛选后的浏览器名称、时间范围

🚀 超详细实操步骤（一步一图逻辑，全程无坑）

阶段一：创建 MySQL 数据库数据源（数据源头搭建）

所有数据都来自私有数据库，第一步必须先配置数据源，否则后续所有查询都会失效。

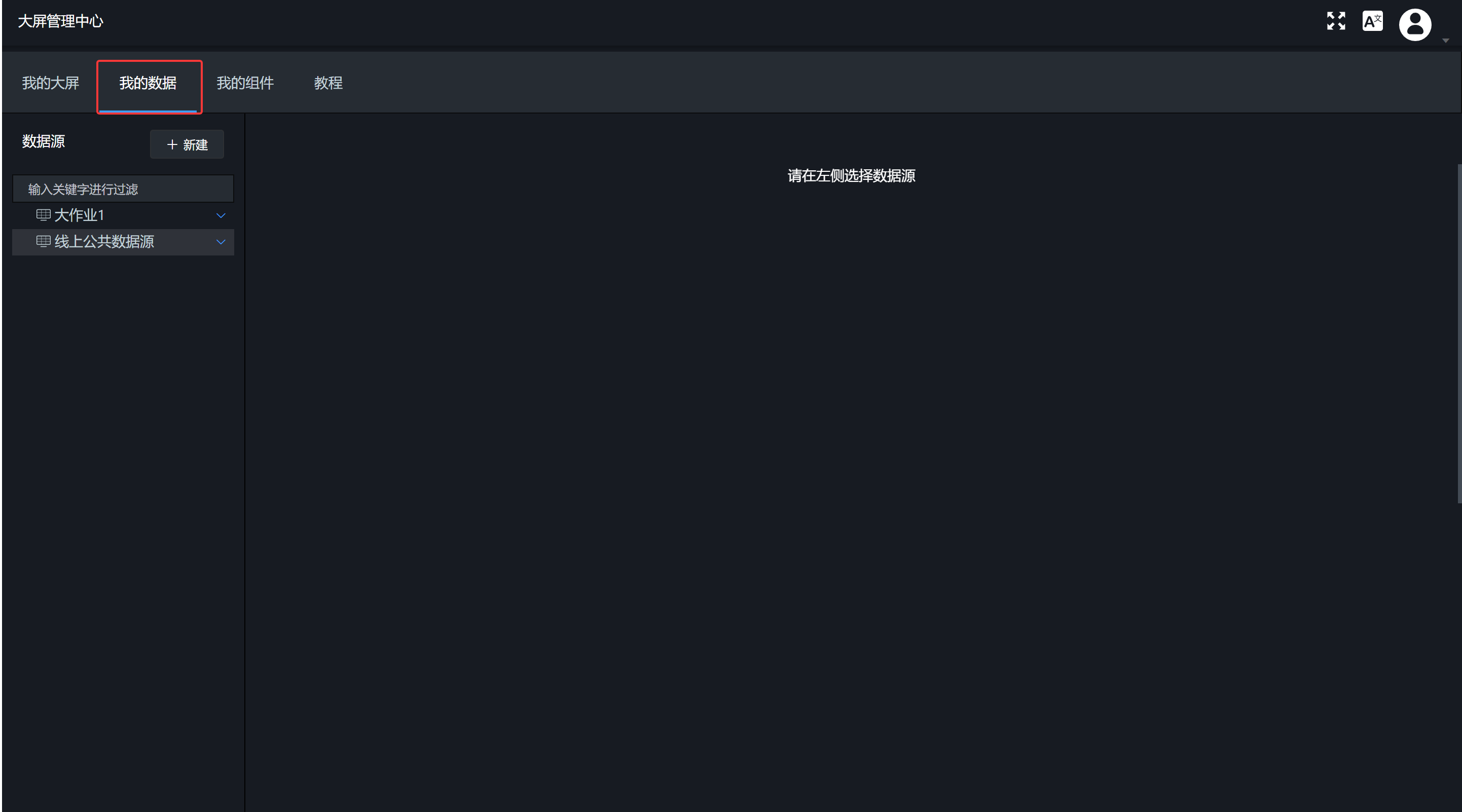

1. 登录助睿在线实验平台，进入助睿 Max 数据大屏管理中心，点击顶部导航栏【我的数据】；

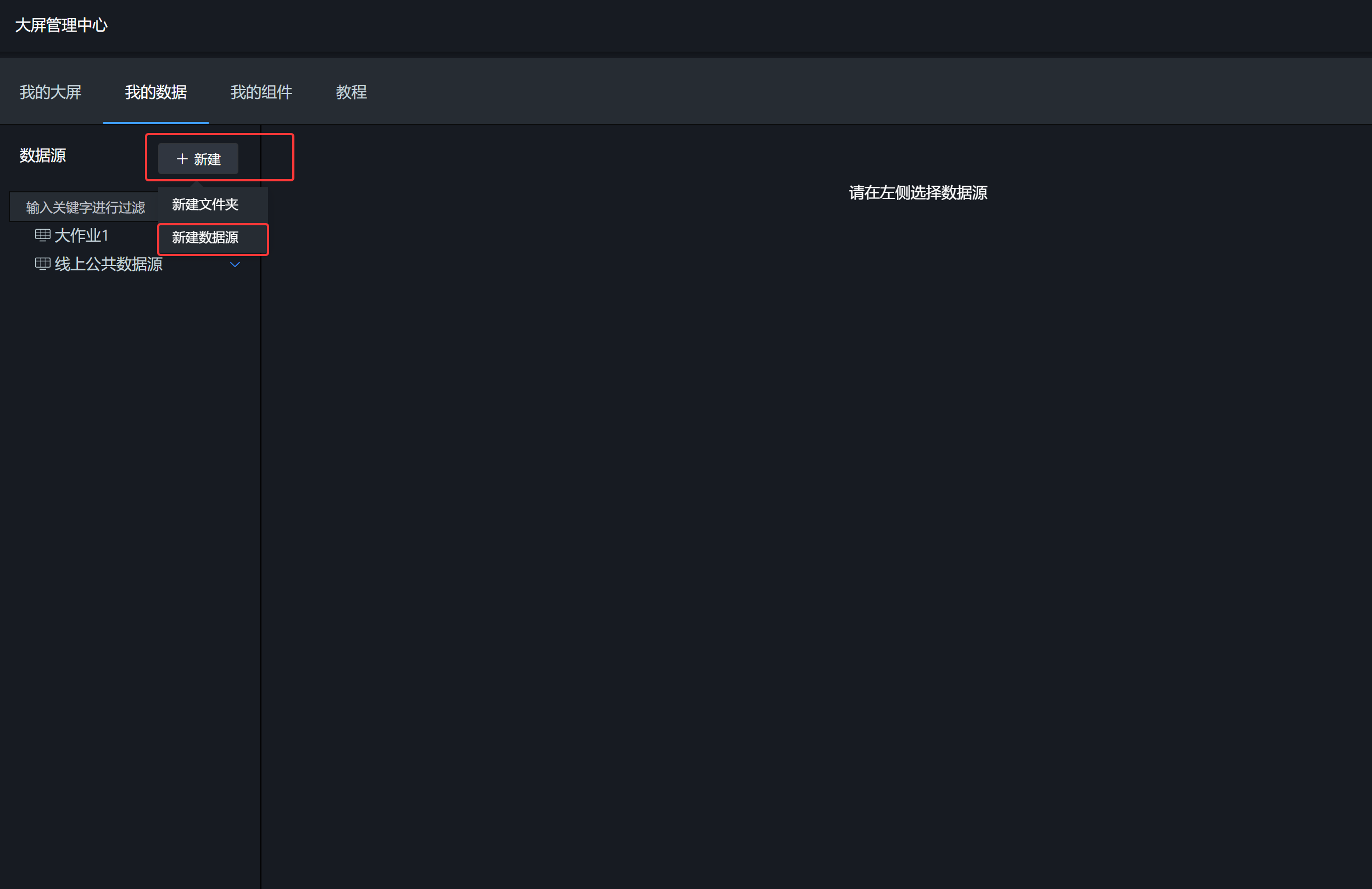

2. 点击页面左上角【+ 新建】，在下拉菜单中选择【新建数据源】；

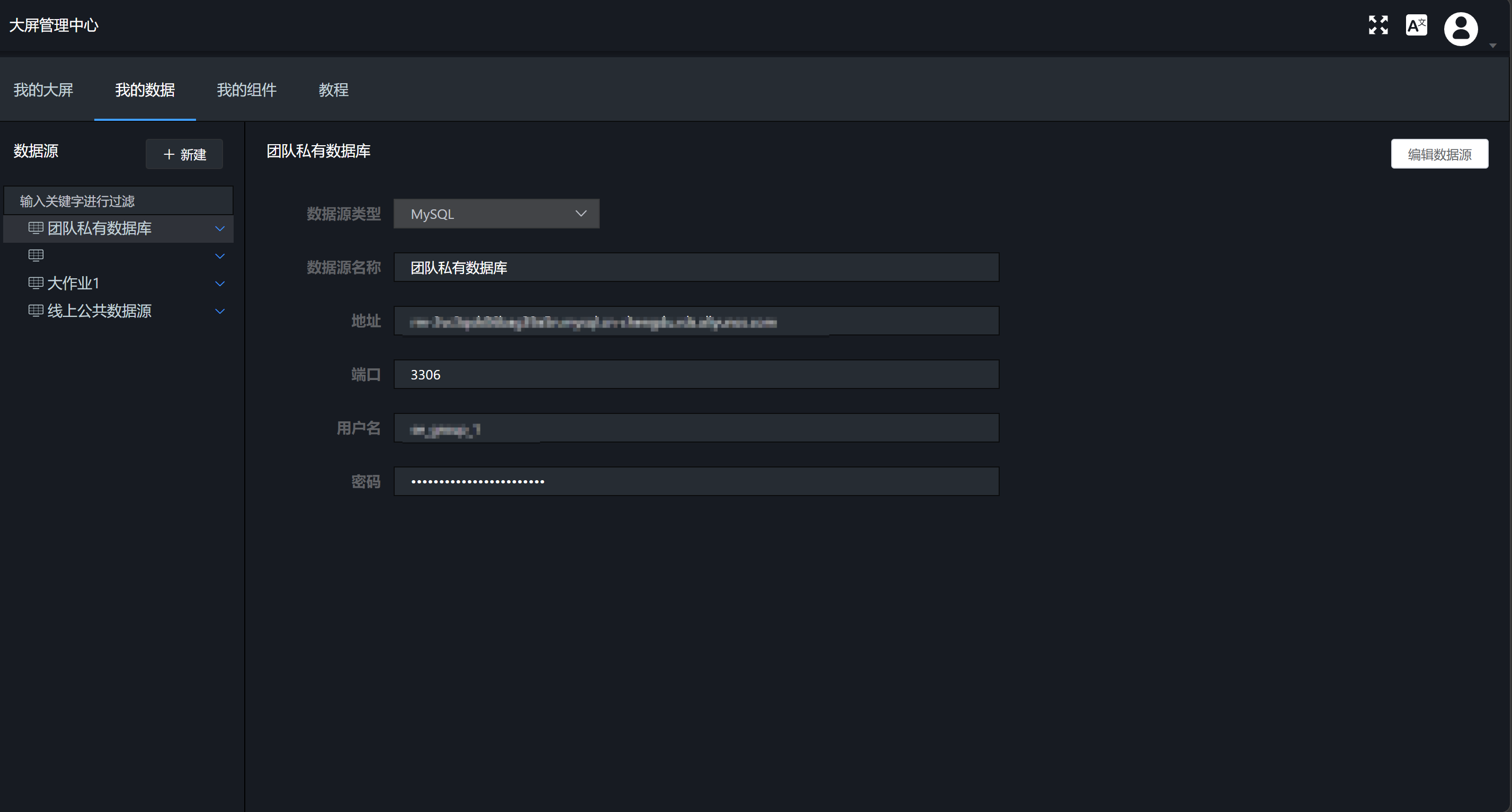

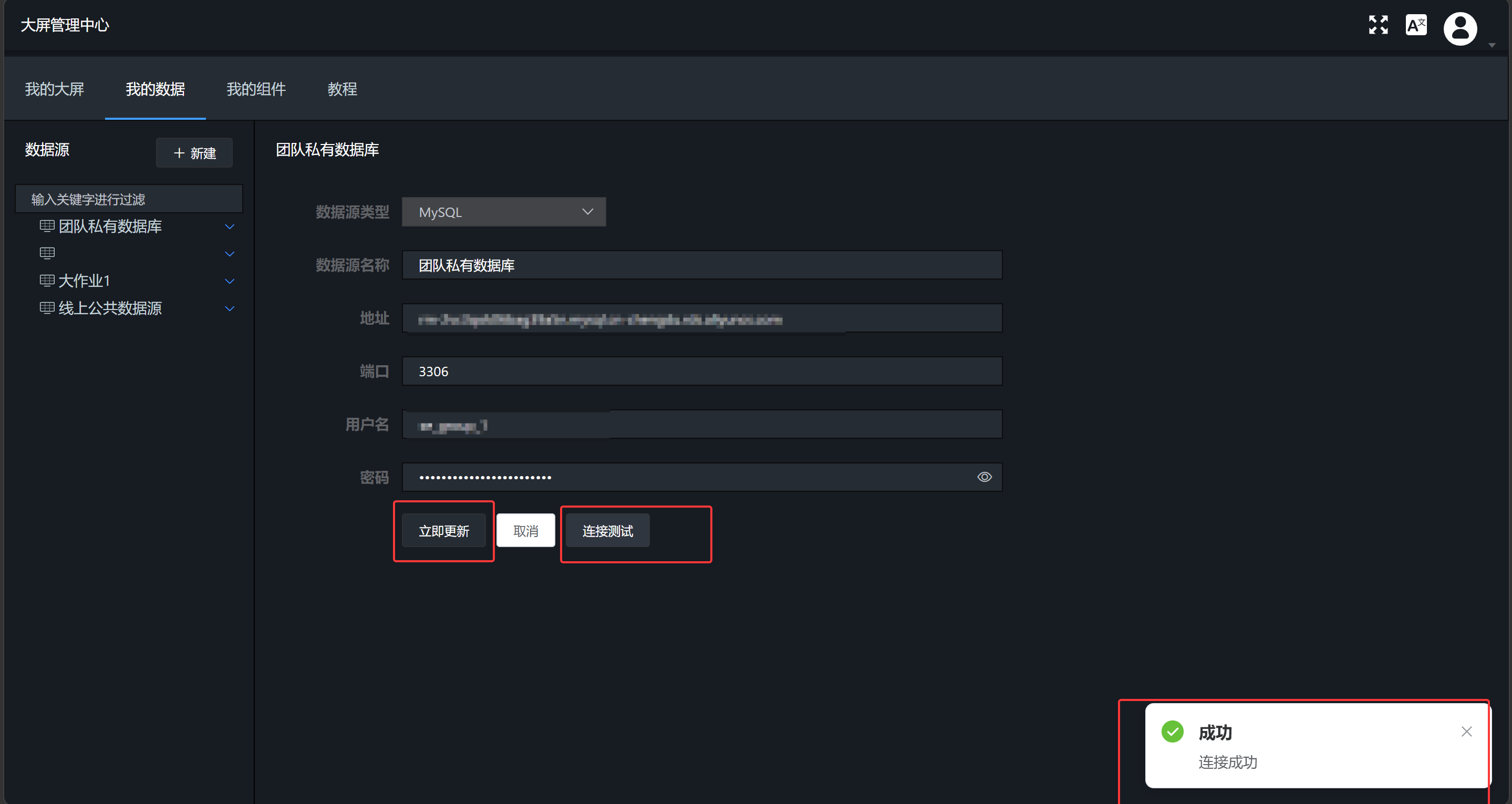

3. 数据源类型选择 MySQL，依次填写配置信息：自定义数据源名称、数据库地址、端口、登录用户名、密码；

4. 填写完成后先点击【连接测试】，提示连接成功后，点击【立即添加】保存配置；

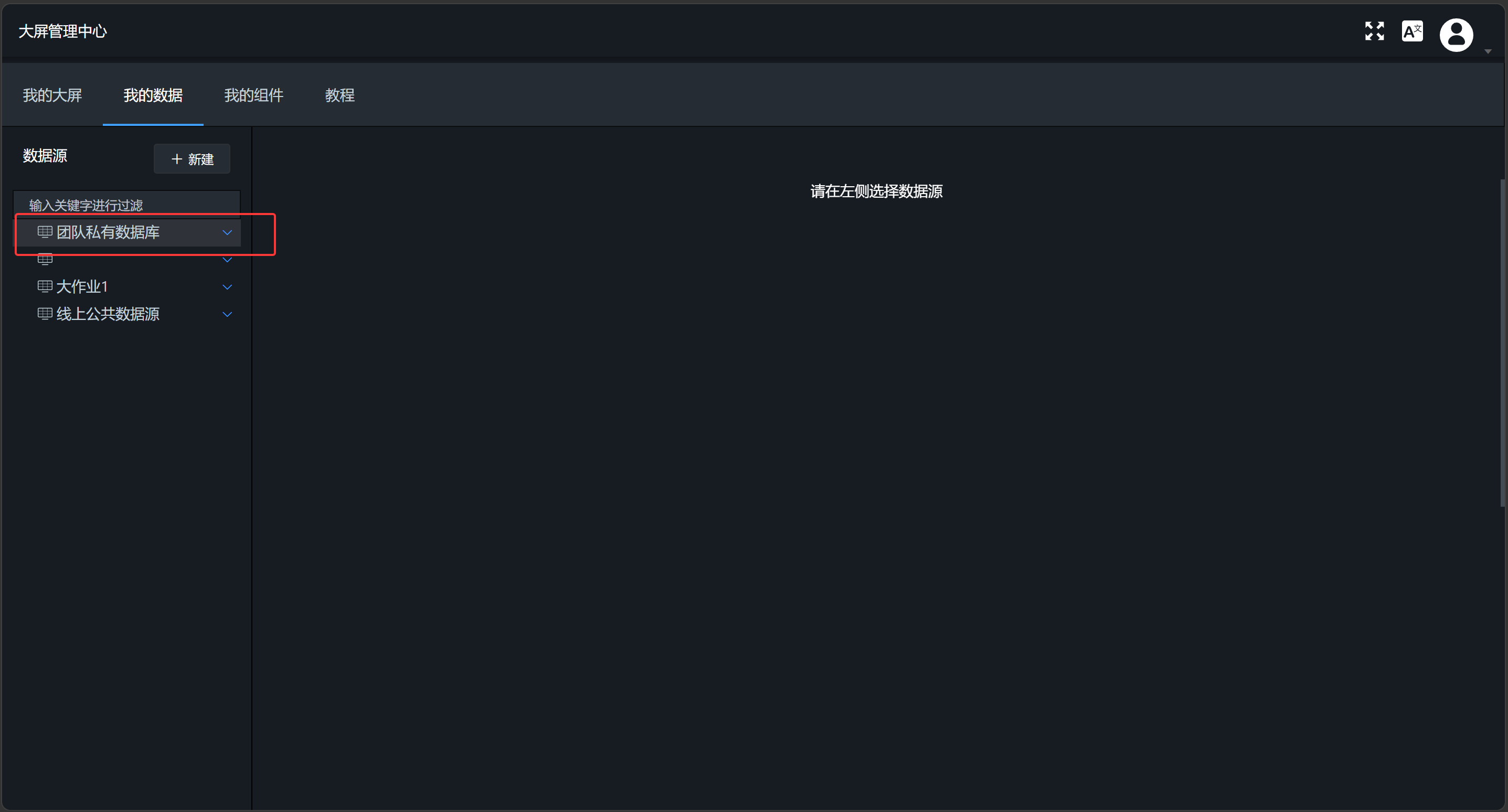

5. 短暂刷新页面（切换 Tab 再切回【我的数据】），即可在数据源列表中看到刚刚创建的「团队私有数据库」，数据源搭建完成。

💡 避坑小贴士：数据库地址、端口、账号密码由团队统一提供，填写错误会导致连接失败，反复核对再保存！

阶段二：将大屏组件导出到蓝图编辑器（组件激活）

静态画布中的组件默认无法配置数据流，必须先导出到蓝图编辑器，才能进行数据绑定，所有图表、指标卡都需要执行此操作：

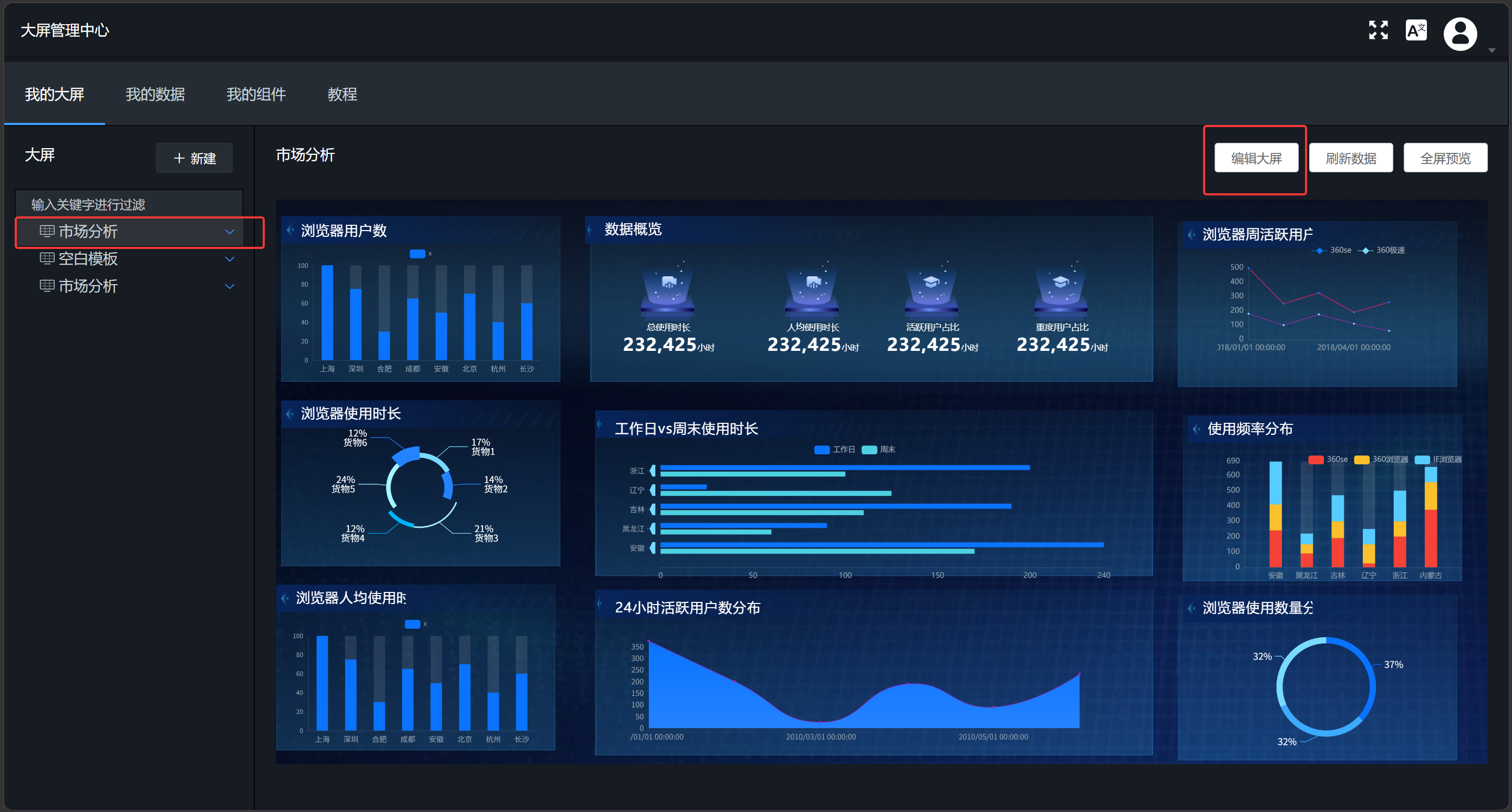

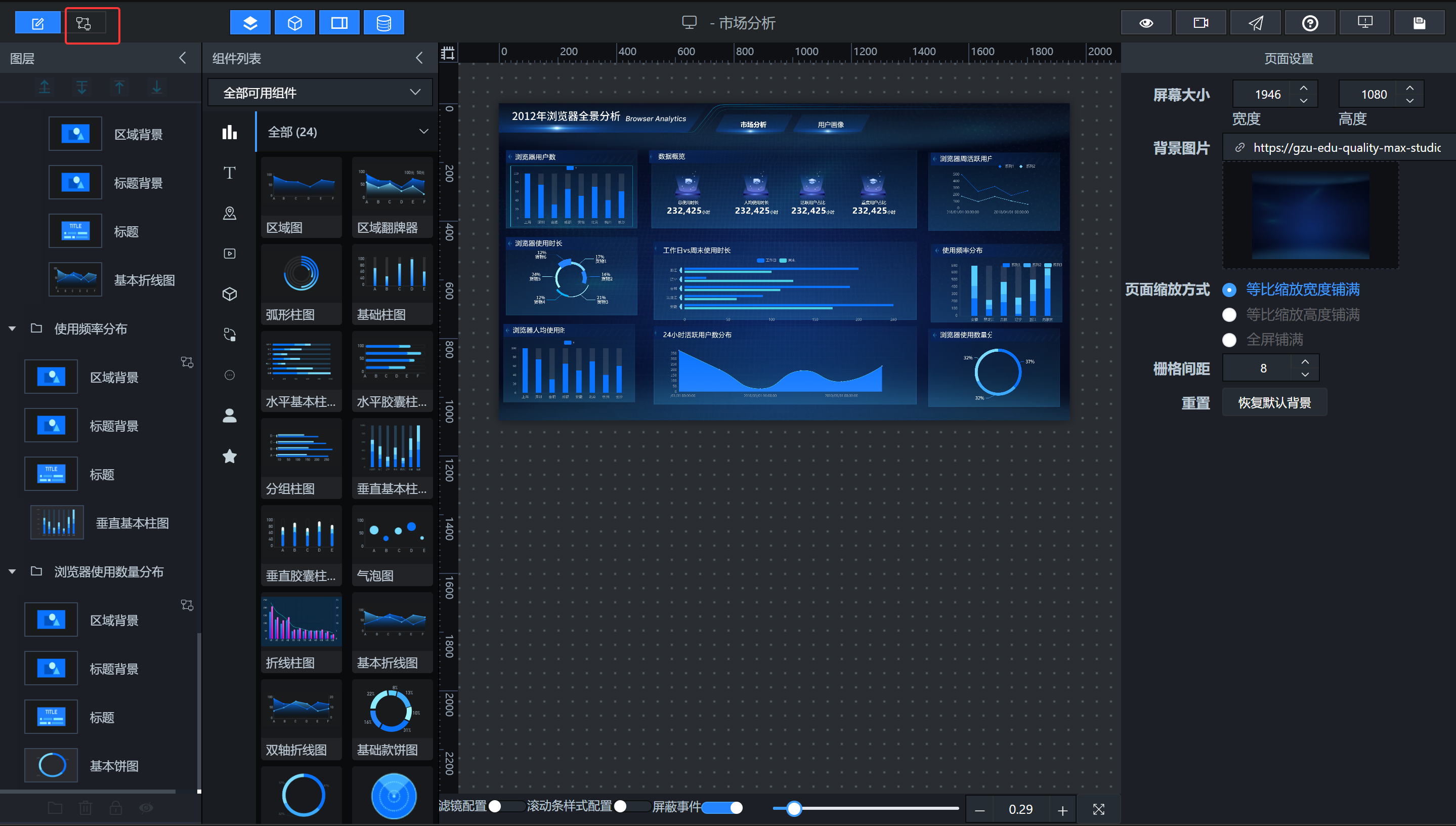

1. 在大屏管理中心，找到上一步做好的「市场分析」静态大屏，点击【编辑大屏】进入画布编辑页面；

2. 在左侧图层栏 或 中间画布区域，右键点击任意需要接入数据的组件（柱状图、饼图、数字翻牌器、折线图等）；

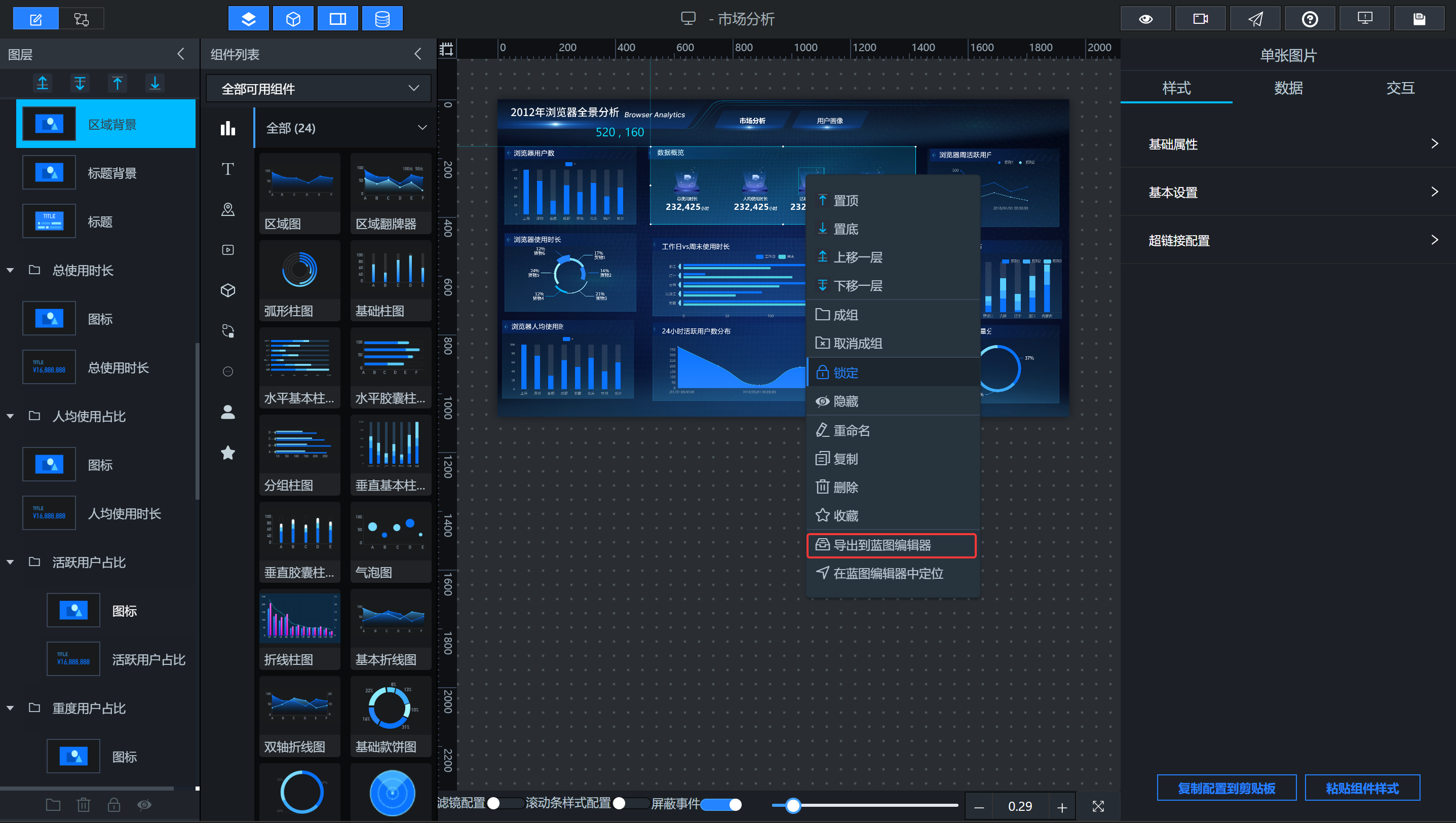

3. 在右键菜单中选择【导出到蓝图编辑器】，弹出 “导出成功” 提示即完成；

4. 按照同样方法，将大屏内所有图表、指标卡组件依次导出；

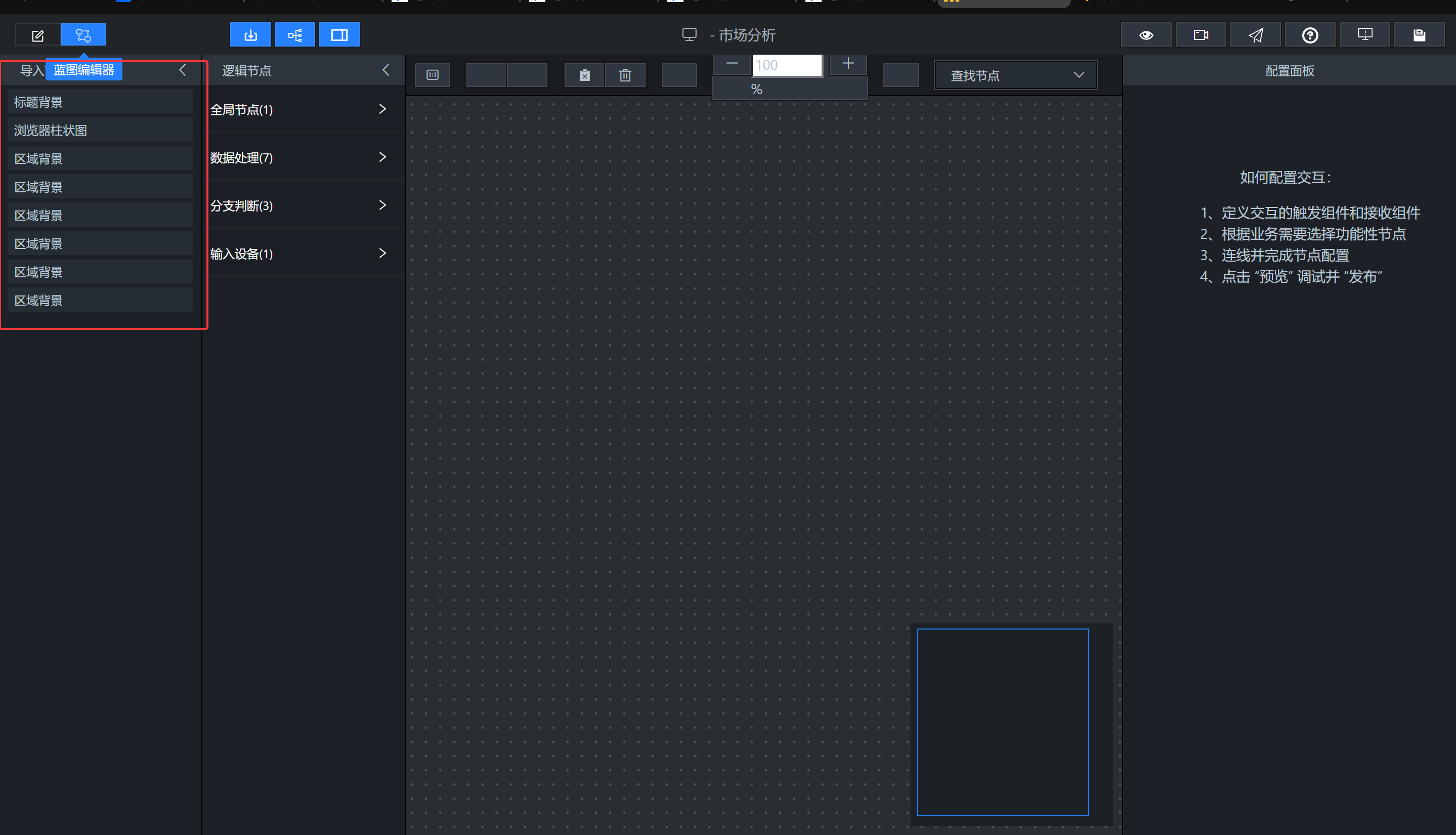

5. 组件全部导出后，点击画布顶部【蓝图编辑器】图标，切换到蓝图编辑页面，在「导入节点」列表中就能看到所有已导出的组件节点。

阶段三：添加全局节点（全局触发器配置）

全局节点是整个大屏的总触发器，作用是：大屏页面打开的瞬间，自动触发所有数据加载操作，是数据流的 “总开关”。

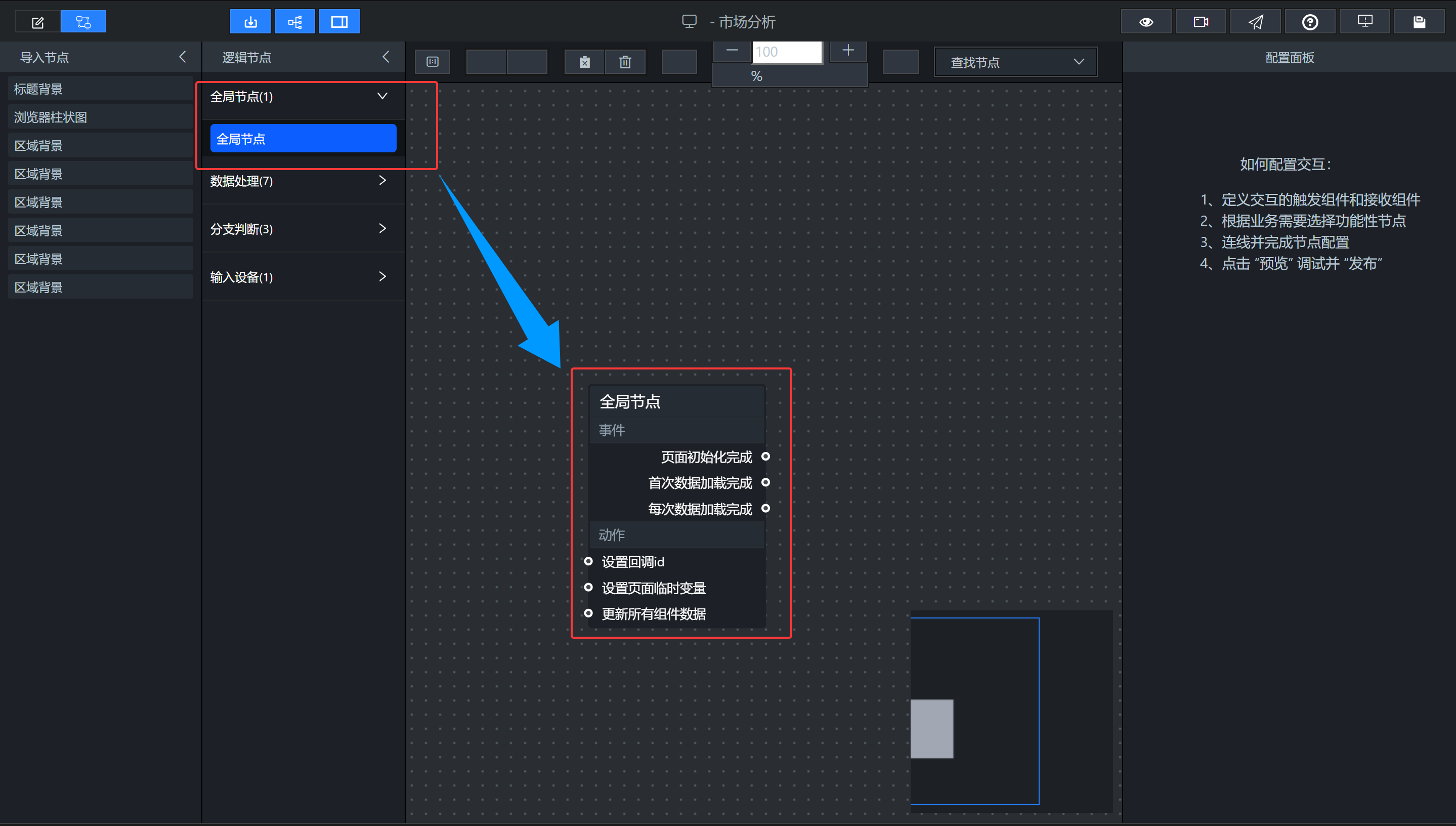

1. 在蓝图编辑器左侧【逻辑节点】面板中，找到【全局节点】；

2. 鼠标左键按住全局节点，拖拽到中间画布区域，系统自动生成 1 个全局节点；

3. 该节点默认自带「页面初始化完成」输出接口，后续所有 SQL 请求节点，都将以此接口作为触发源头。

阶段四：分模块配置数据流（核心重点！全组件逐个拆解）

按照大屏布局逻辑，分市场格局图表、指标区域、时段 / 趋势图表、分布类图表四大模块配置，每个模块包含 SQL 请求、并行数据处理、节点连线、字段映射四大步骤，附带完整可直接复制的 SQL 与代码。

模块 1：市场格局三大图表（共用 browser_coverage 表）

包含：浏览器用户数柱状图、浏览器使用时长占比饼图、人均使用时长柱状图，三张图表共用 1 条 SQL，借助并行数据处理分发数据，效率拉满。

4.1.1 添加 & 配置 SQL 请求节点

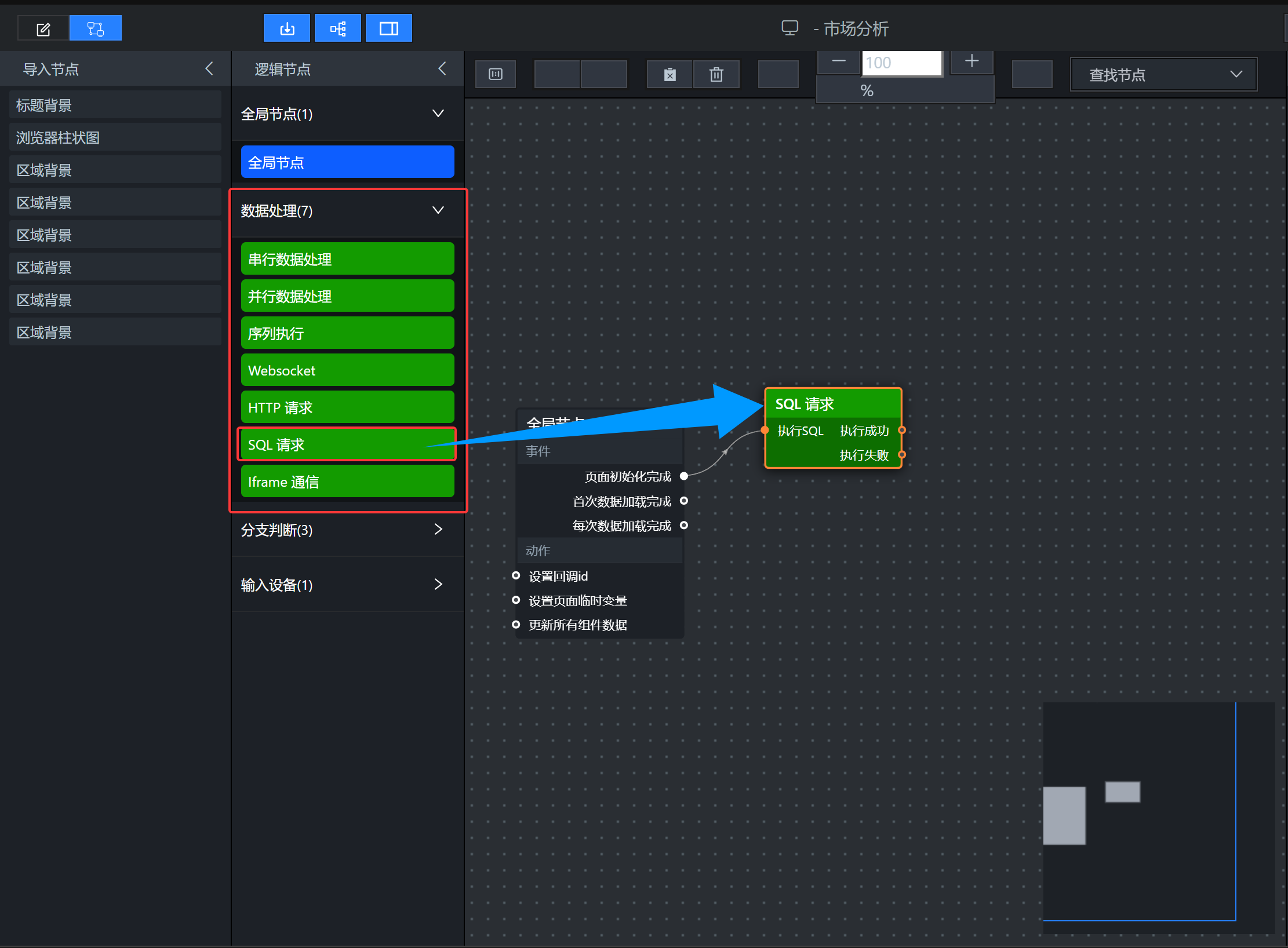

1. 左侧逻辑节点面板拖拽【SQL 请求】节点到画布；

2. 用鼠标连线：将全局节点 - 页面初始化完成 → 连接到 SQL 请求节点 - 执行 SQL（触发关系绑定）；

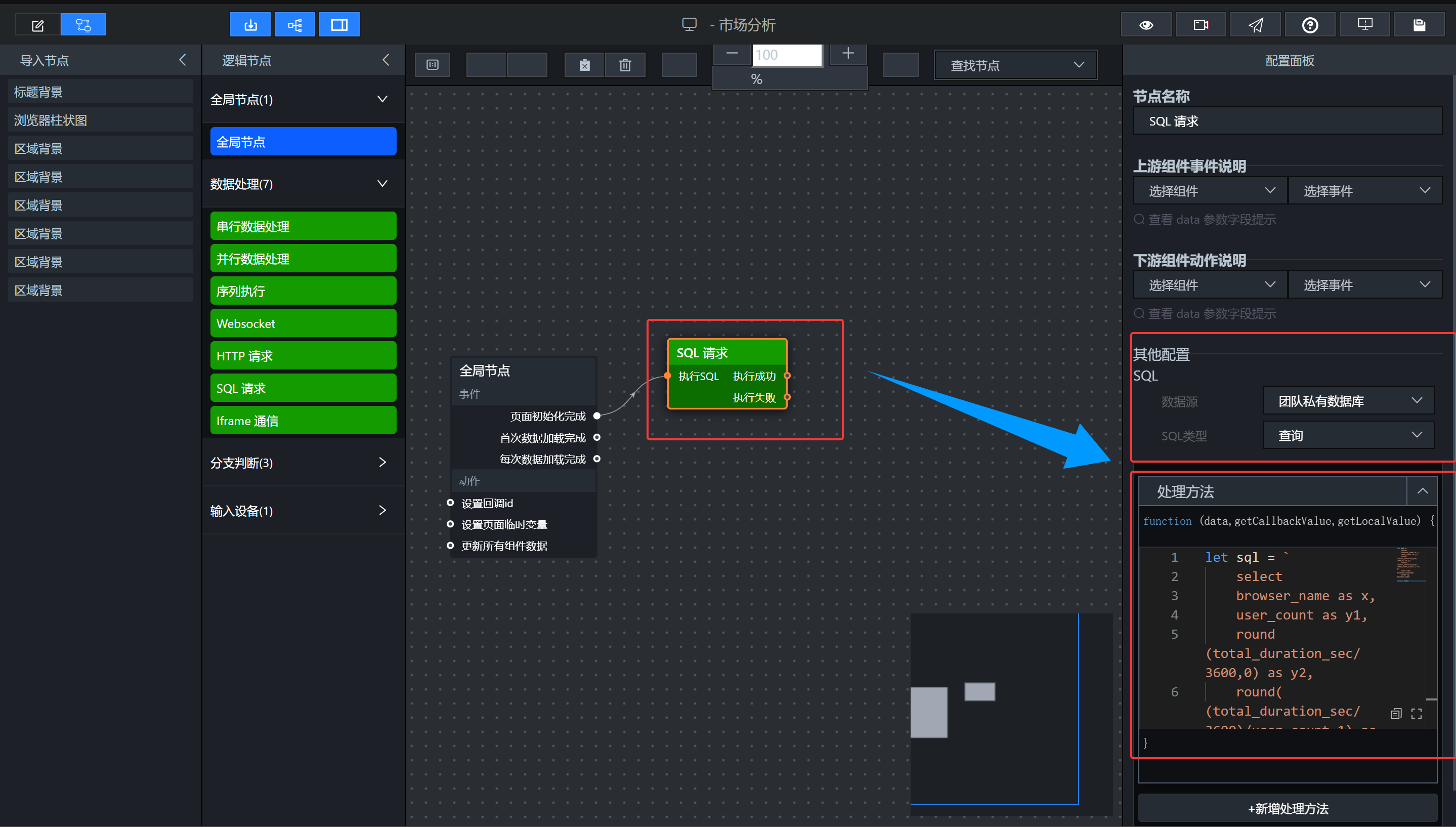

3. 点击选中 SQL 请求节点，右侧弹出配置面板：

   1. 数据源：选择刚刚创建的【团队私有数据库】

   2. SQL 类型：选择【查询】

   3. 处理方法代码框：复制粘贴以下完整 SQL 代码（可直接运行）

let sql = `
    select
    browser_name as x,
    user_count as y1,
    round(total_duration_sec/3600,0) as y2,
    round((total_duration_sec/3600)/user_count,1) as y3
    from labs.browser_coverage
    order by browser_name`
return sql

1. 代码粘贴完成，节点自动保存，SQL 查询配置完毕。

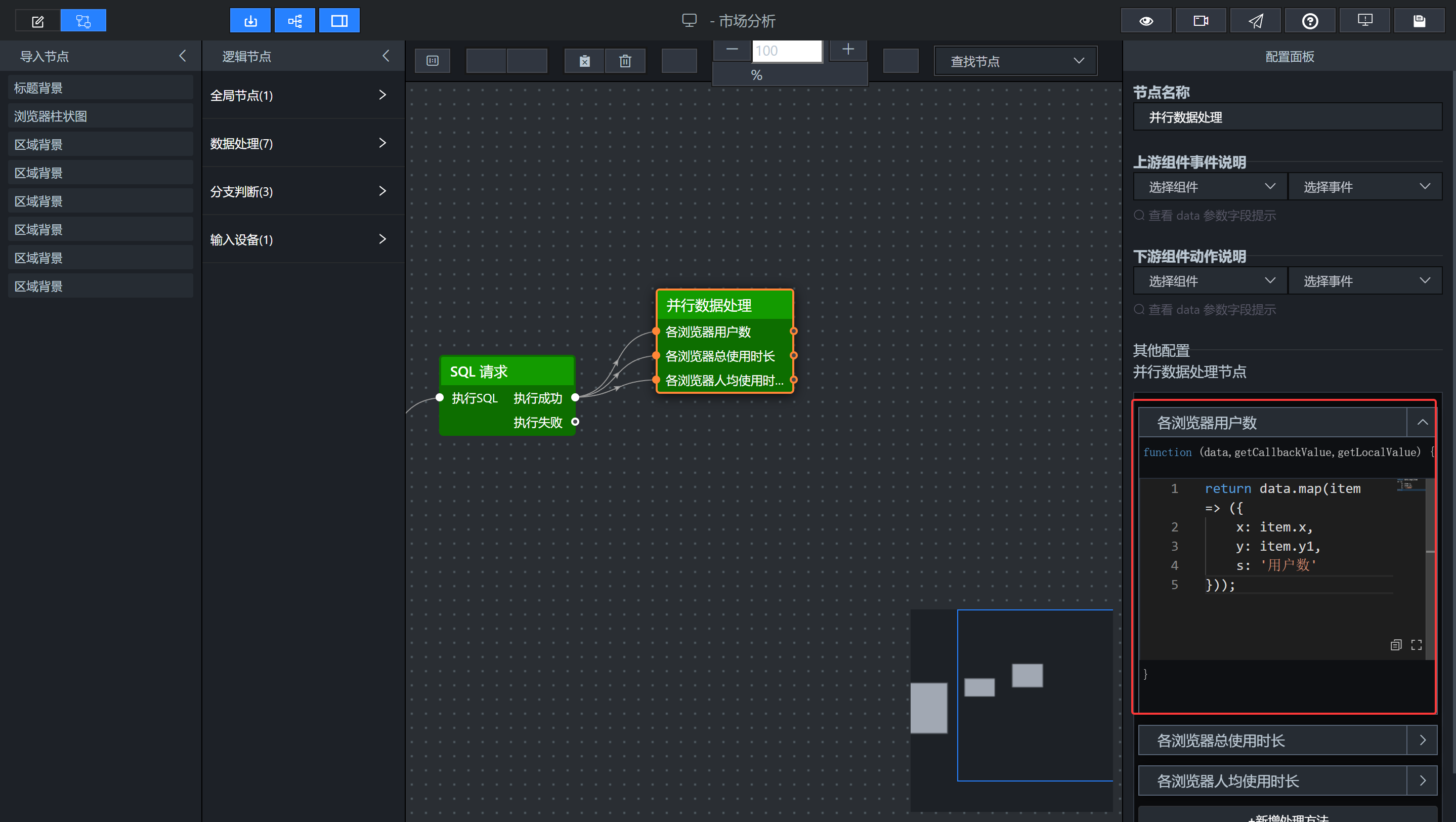

4.1.2 并行数据处理（一源多分，适配 3 个图表）

同一份查询结果要分给 3 个不同图表，字段格式要求不同，因此使用并行数据处理节点拆分数据：

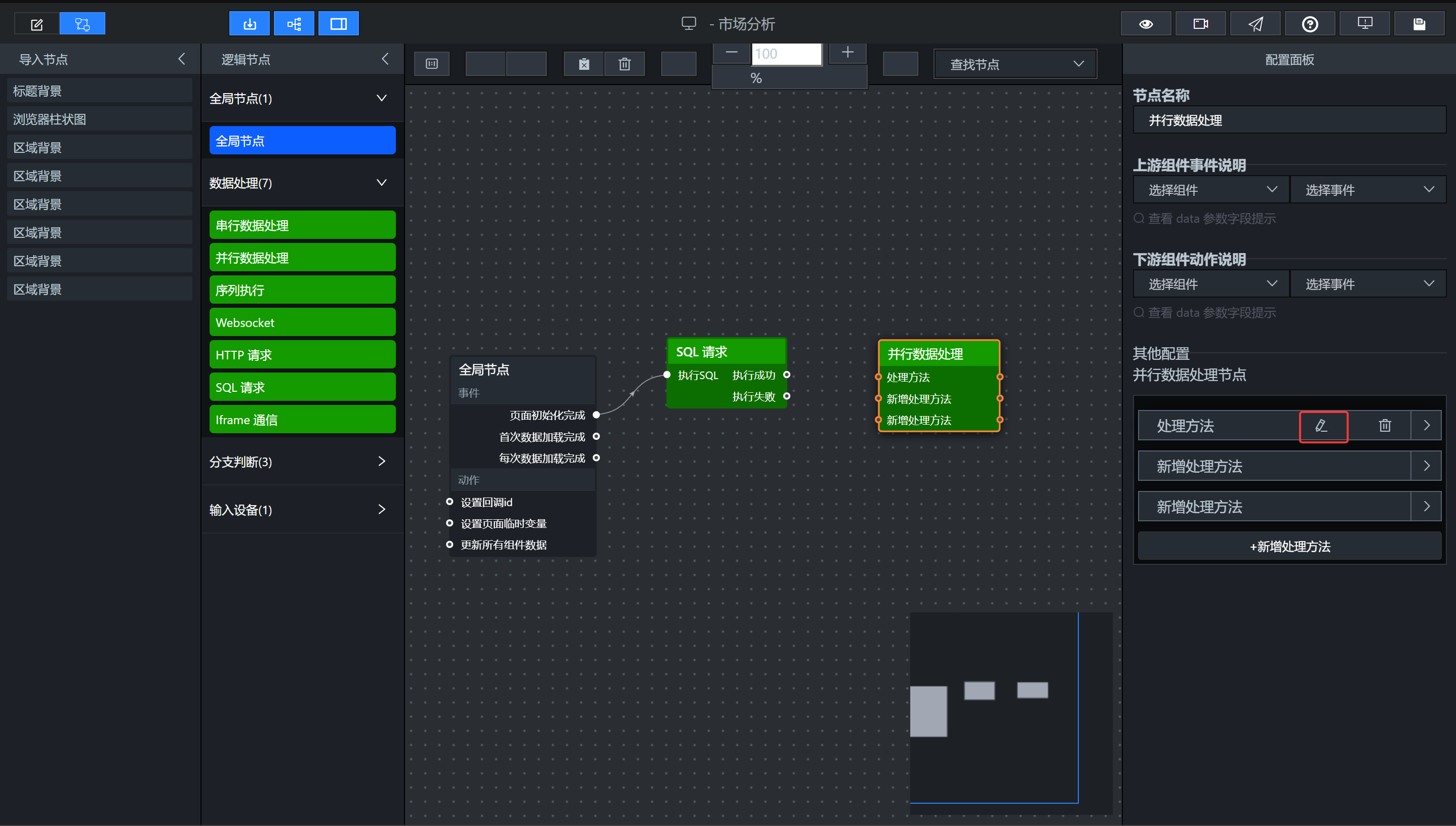

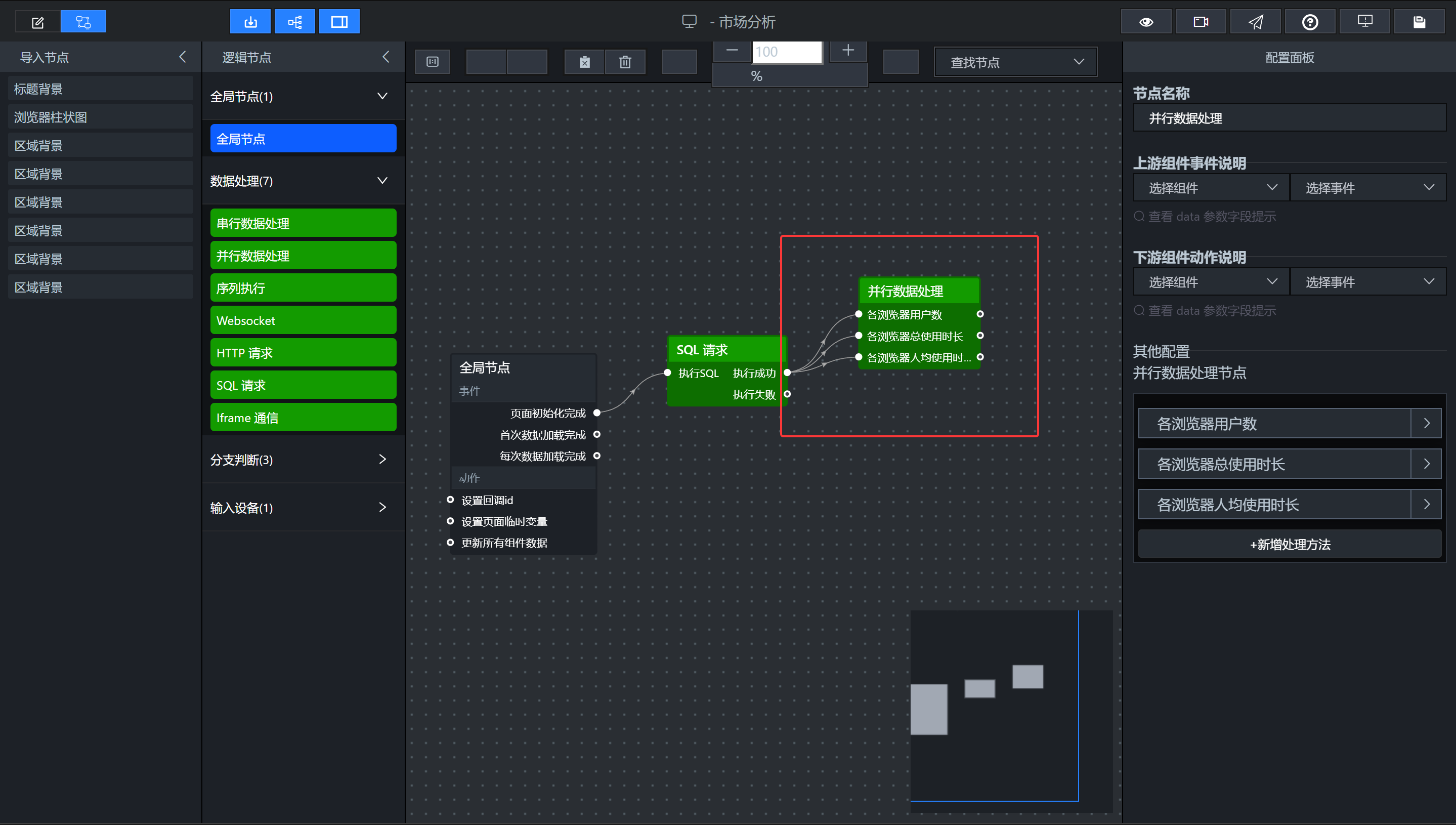

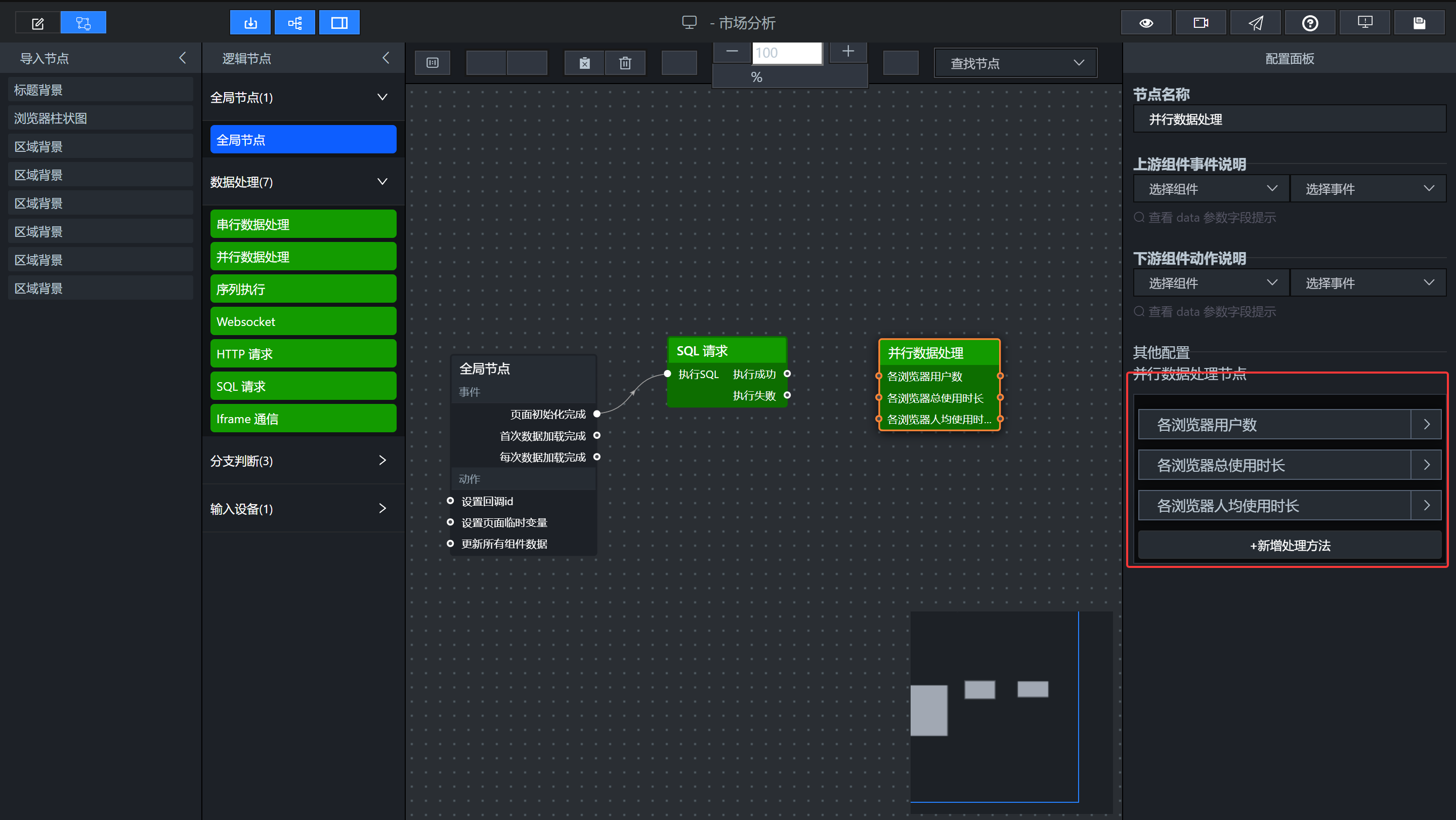

1. 拖拽【并行数据处理】节点到画布，点击节点，新增2 个处理方法（总计 3 个），分别命名：各浏览器用户数、各浏览器总使用时长、各浏览器人均使用时长；

2. 连线绑定：将 SQL 请求节点 - 执行成功 输出接口，分别连接到 3 个处理方法的输入接口；

3. 逐个配置每个处理方法的字段映射代码（根据图表接口格式转换数据，直接复制使用）：

   1. ① 各浏览器用户数（适配柱状图：x = 浏览器名，y1 = 用户数）

   2. ② 各浏览器总使用时长（适配饼图：name = 浏览器名，value = 时长）

   3. ③ 各浏览器人均使用时长（适配柱状图：x = 浏览器名，y3 = 人均时长）

4.1.3 图表节点连线 & 预览

1. 在导入节点列表中，拖拽「浏览器用户数柱状图」「使用时长占比饼图」「人均使用时长柱状图」三个节点到画布；

2. 精准连线：并行数据处理的 3 个处理方法输出 → 对应绑定到 3 个图表的【导入数据接口】；

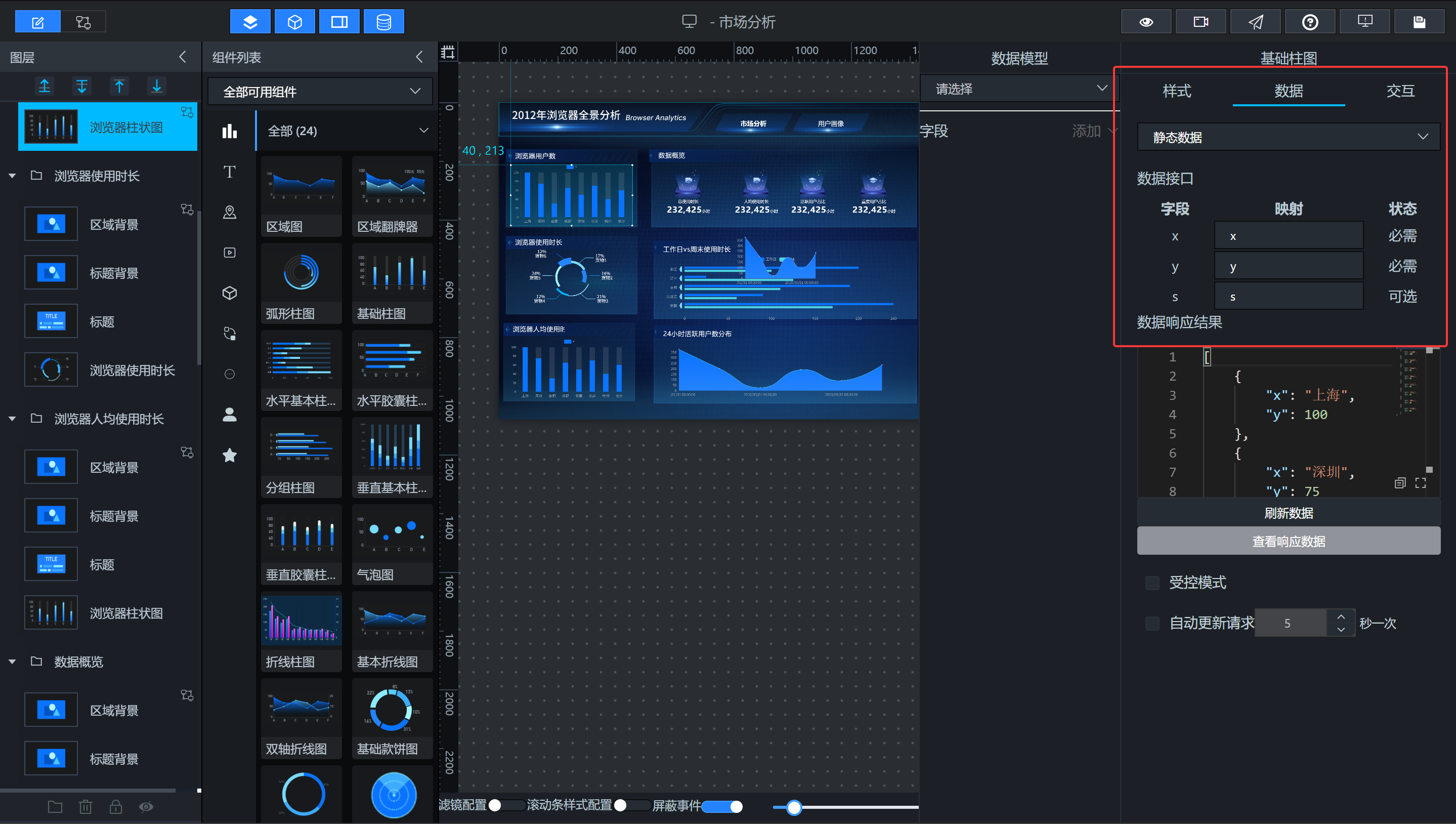

3. 点击蓝图编辑器【保存】，返回画布编辑器，点击【预览】，查看图表是否正常加载数据库数据；

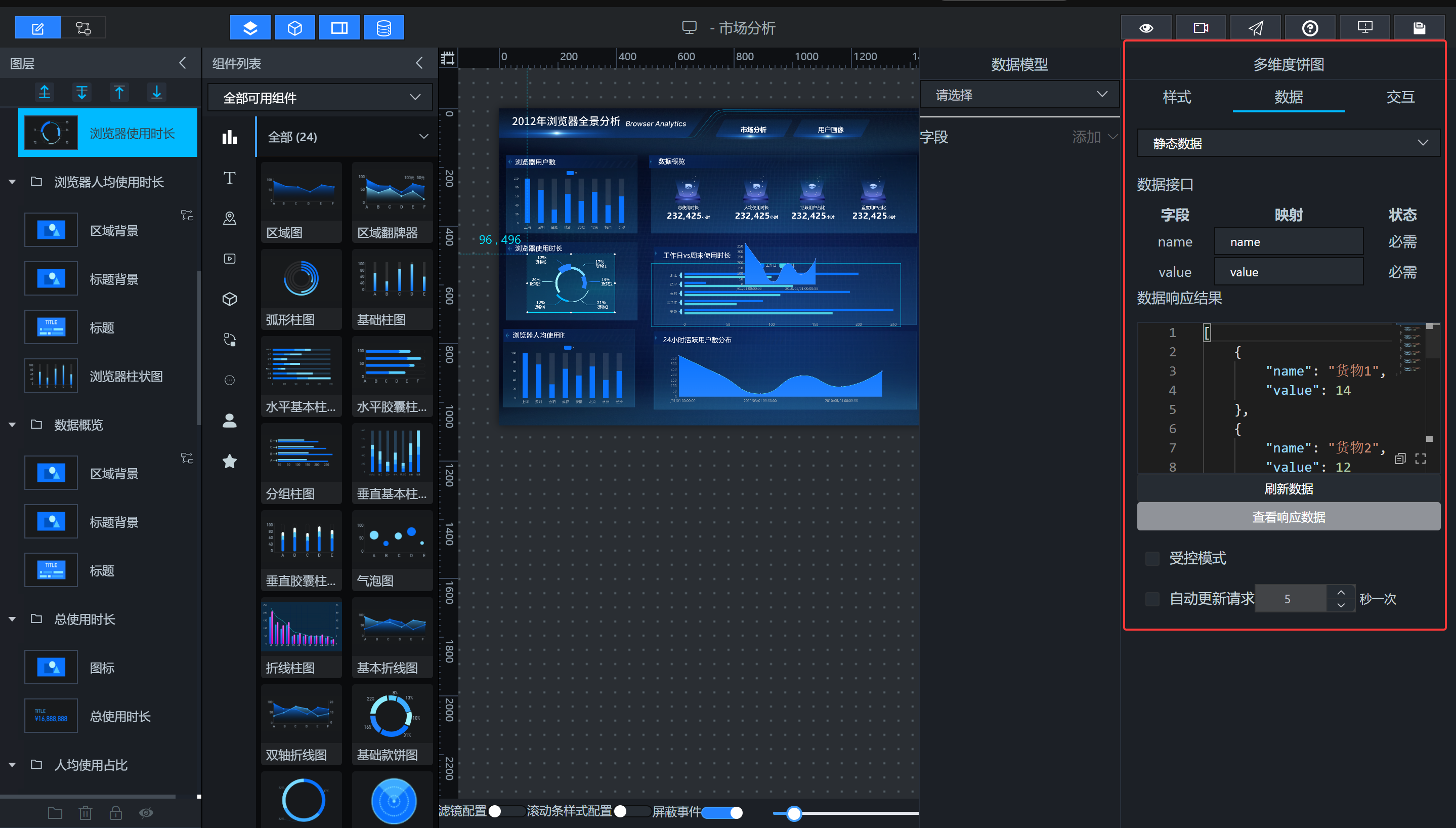

4. 样式微调（可选）：选中饼图，在右侧【数据系列】中调整内外半径，优化视觉效果；柱状图可调整配色、图例位置。

✅ 效果验收：图表不再是模拟数据，成功展示 MySQL 中 browser_coverage 表的真实统计结果。

模块 2：指标区域（4 个数字翻牌器 / 指标卡，browser_overview 表）

大屏顶部核心指标区：总使用时长、人均使用时长、活跃用户占比、重度用户占比，4 个数字翻牌器，配置逻辑和上方一致。

4.2.1 新建 SQL 请求节点

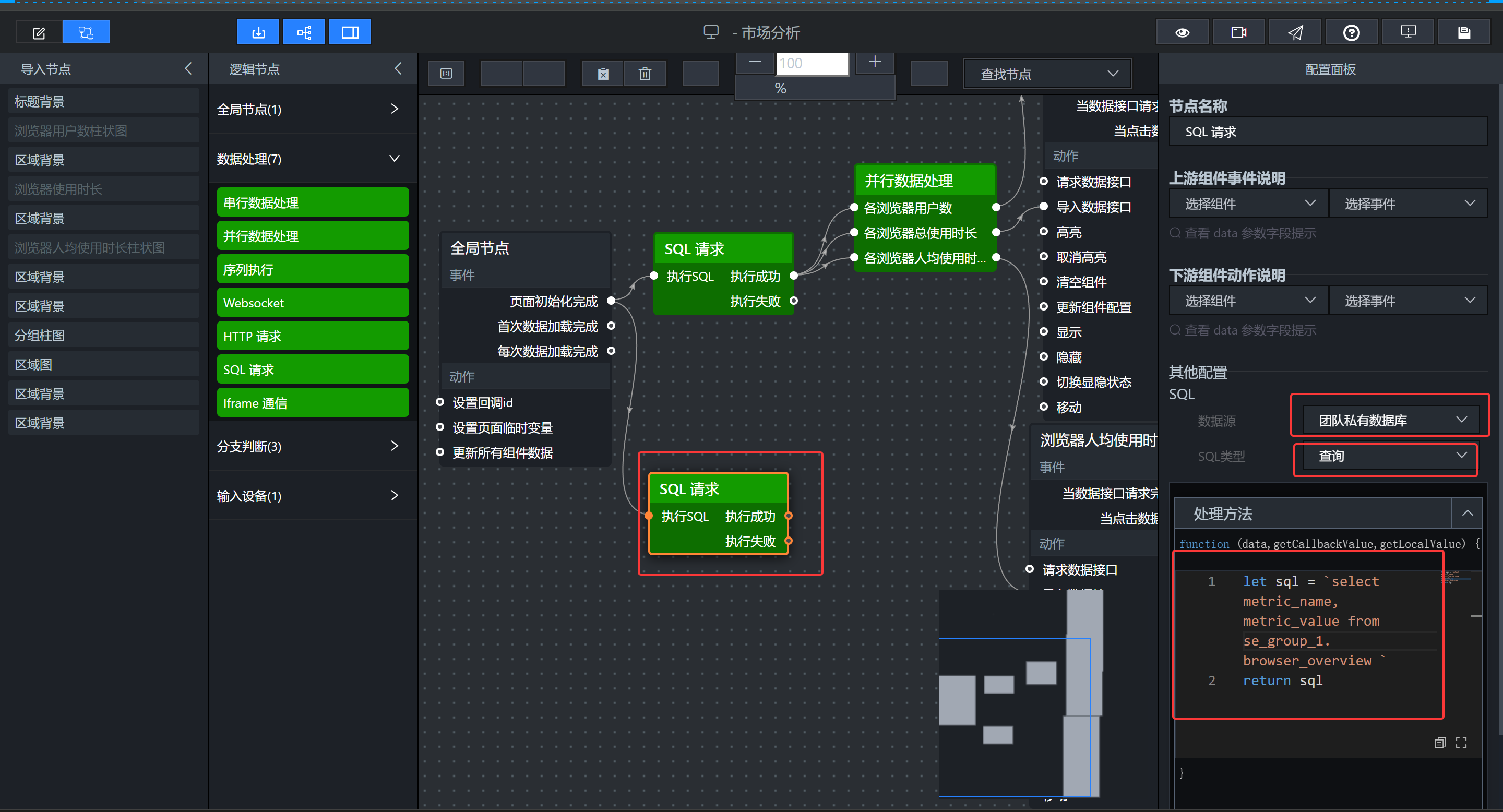

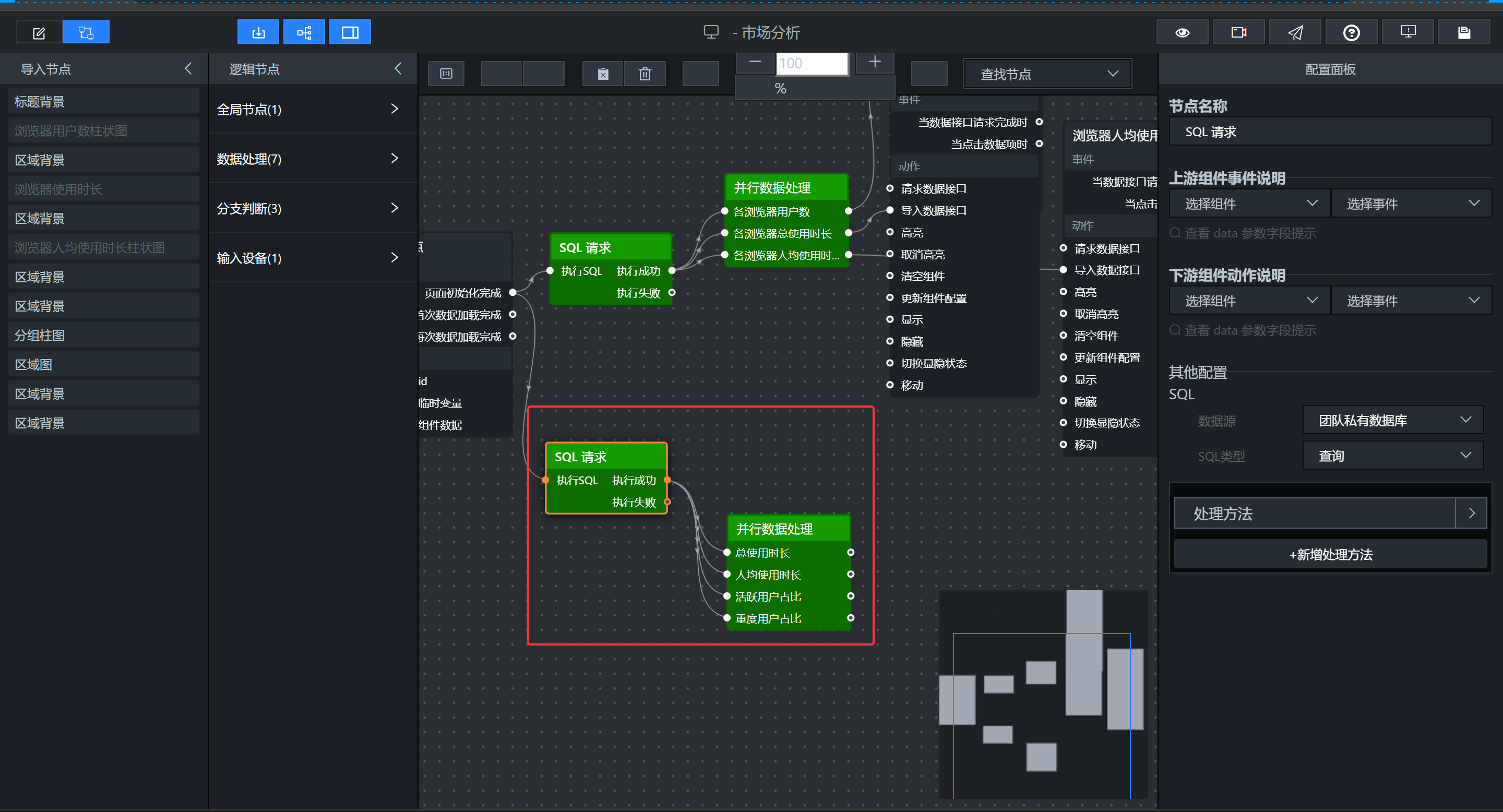

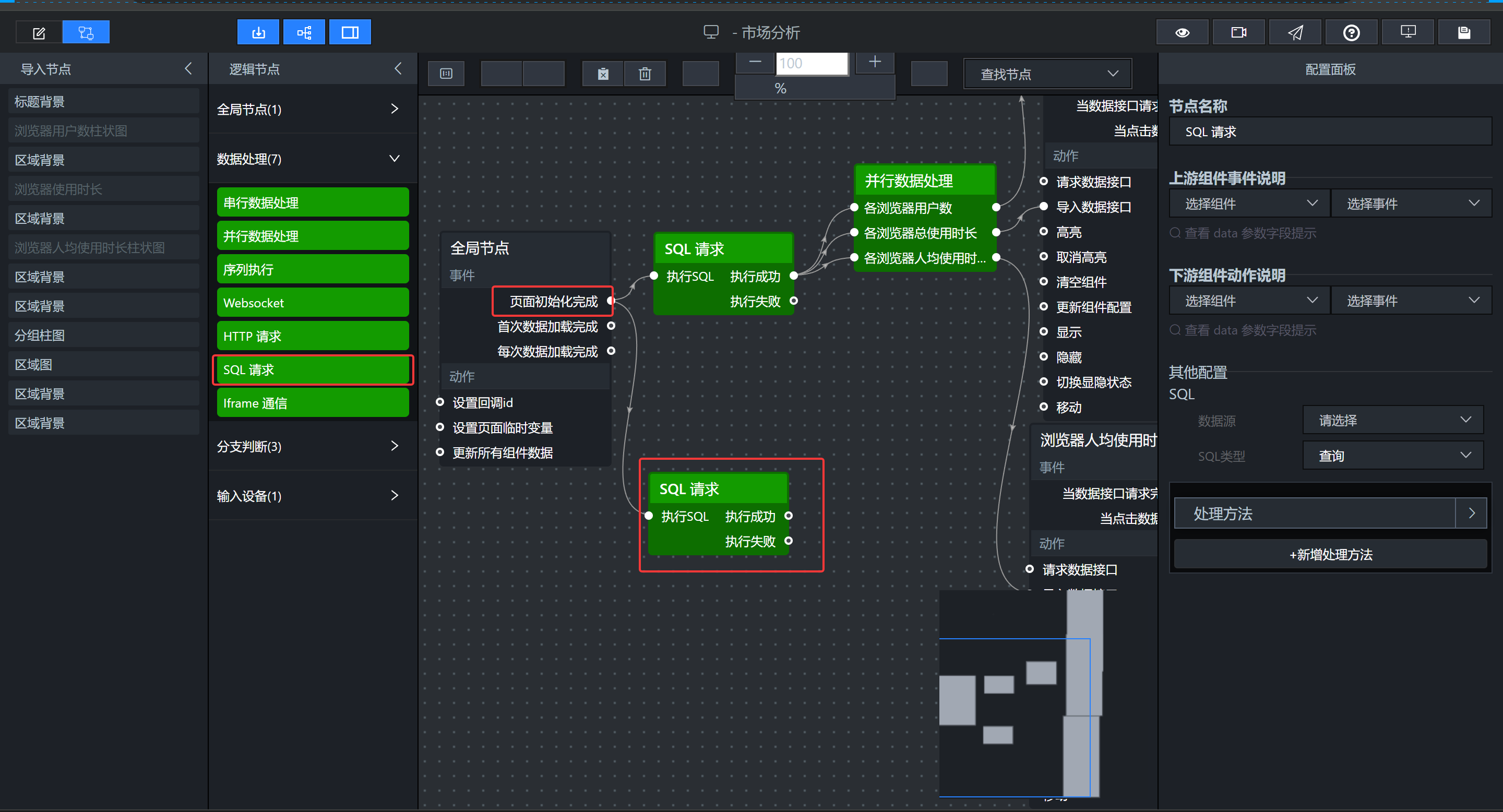

1. 再次拖拽【SQL 请求】节点，连线：全局节点「页面初始化完成」→ SQL 请求「执行 SQL」；

2. 节点配置：数据源选【团队私有数据库】，SQL 类型 = 查询，粘贴以下 SQL 代码：

let sql = `select metric_name, metric_value from labs.browser_overview `
return sql

该 SQL 会查询出 4 条指标数据：指标名称 + 对应数值。

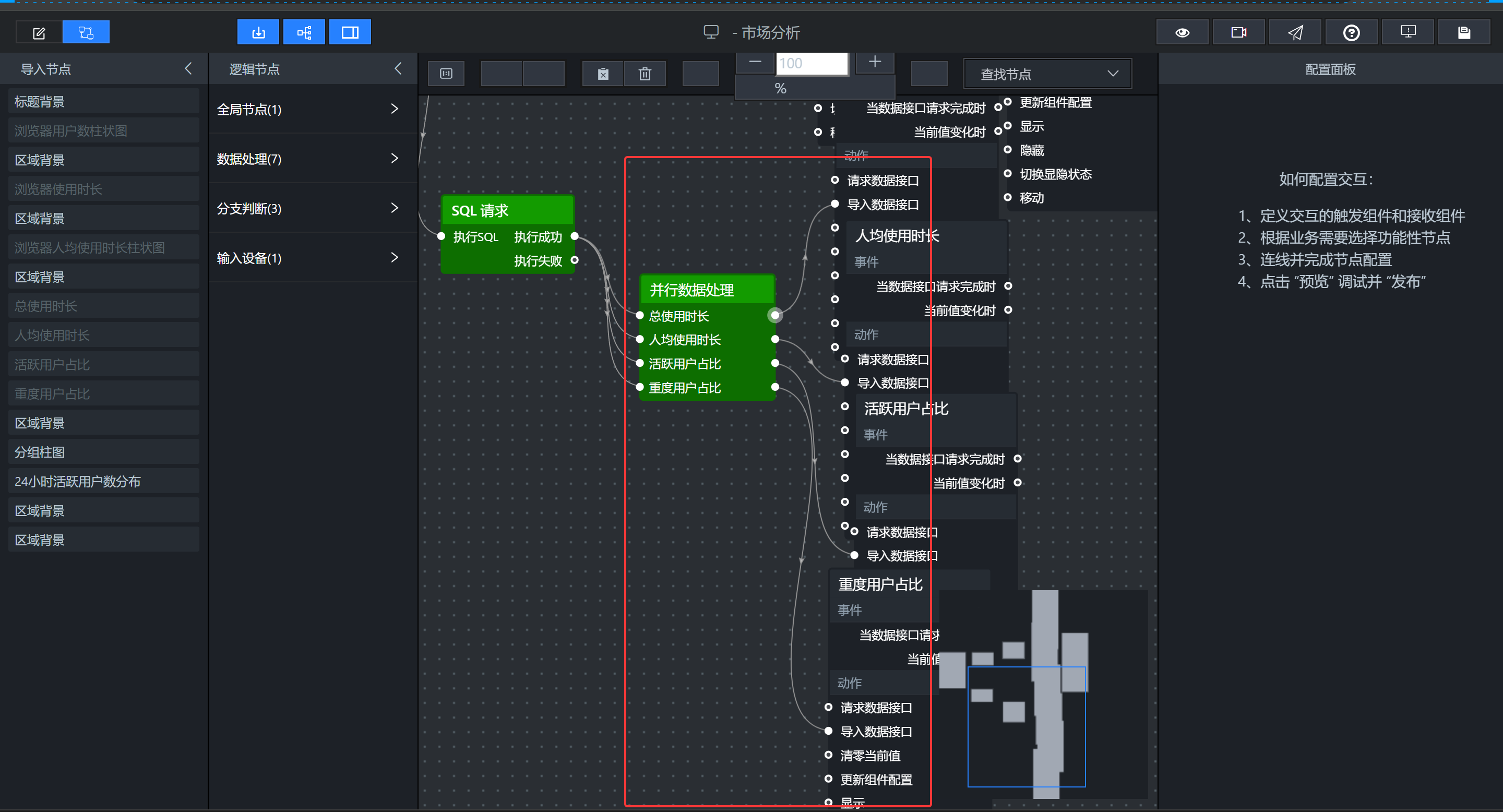

4.2.2 并行数据处理（4 个分支对应 4 个指标卡）

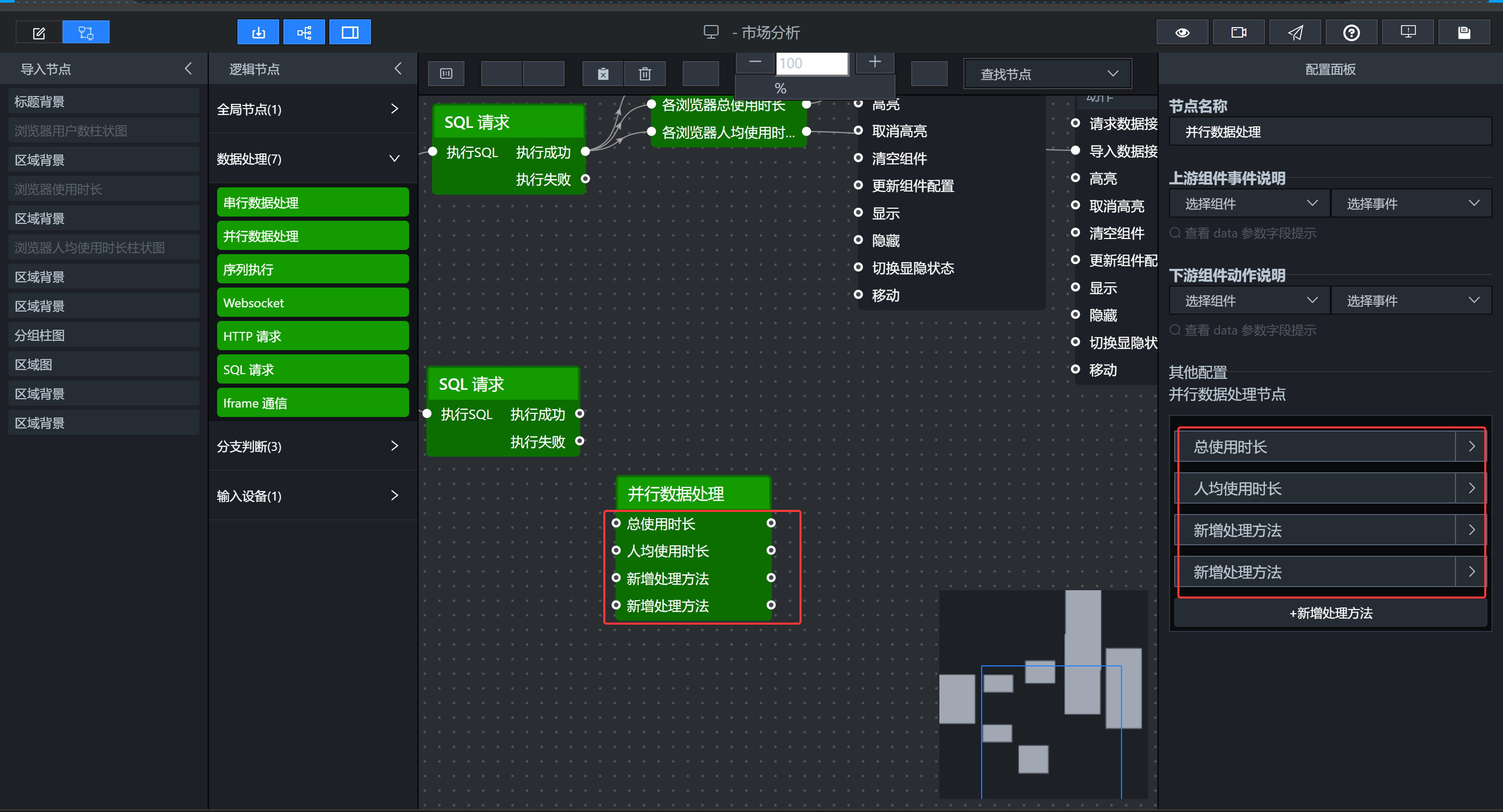

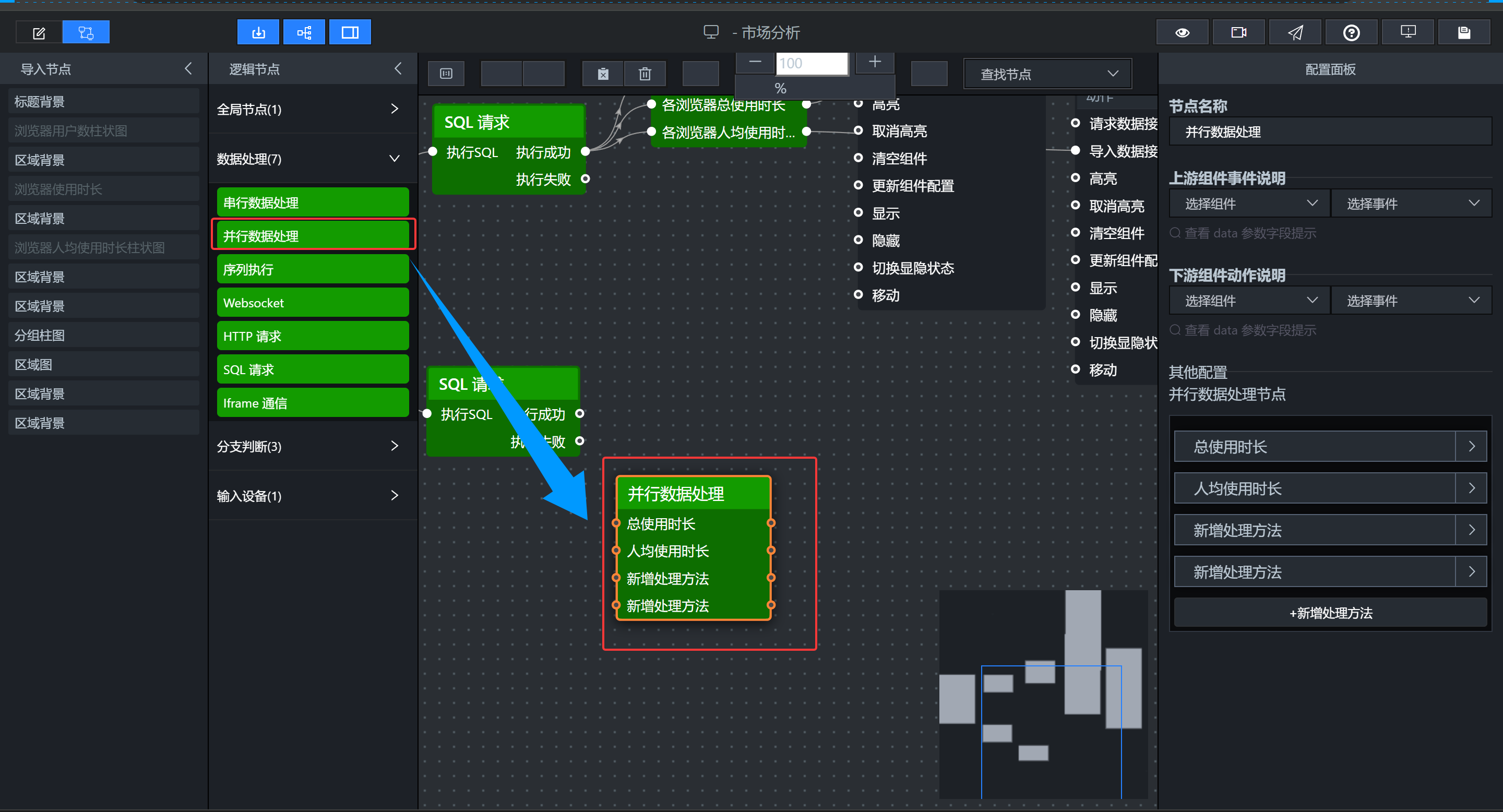

1. 拖拽【并行数据处理】节点，新增 3 个处理方法（总计 4 个），命名：总使用时长、人均使用时长、活跃用户占比、重度用户占比；

2. 连线：SQL 请求「执行成功」→ 分别连接 4 个处理方法；

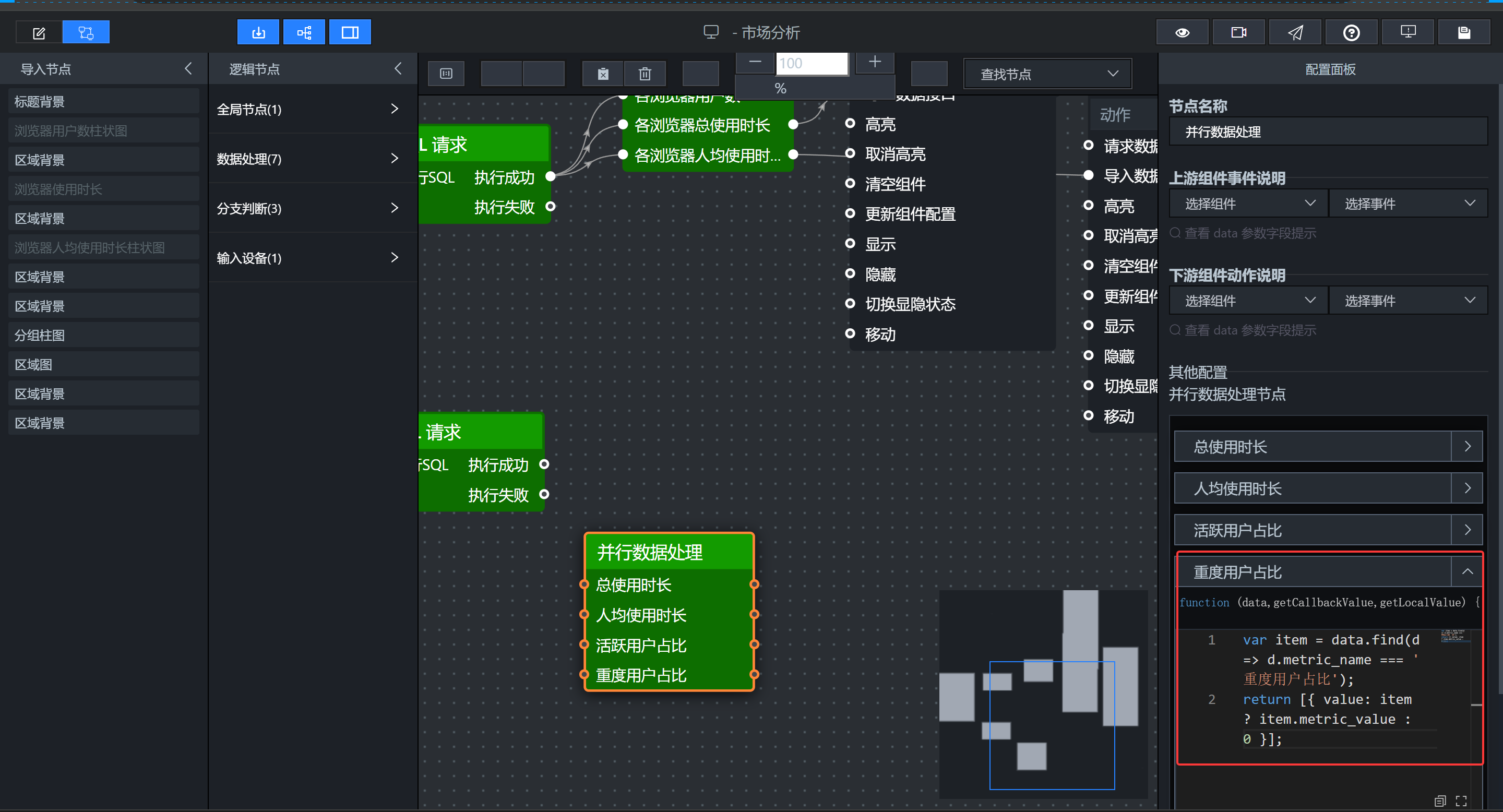

3. 逐个粘贴映射代码（数字翻牌器仅识别value字段）：


   var item = data.find(d => d.metric_name === '总使用时长'); return [{ value: item ? item.metric_value : 0 }];


   var item = data.find(d => d.metric_name === '人均使用时长'); return [{ value: item ? item.metric_value : 0 }];


   var item = data.find(d => d.metric_name === '活跃用户占比'); return [{ value: item ? item.metric_value : 0 }];


   var item = data.find(d => d.metric_name === '重度用户占比'); return [{ value: item ? item.metric_value : 0 }];

   1. 总使用时长

   2. 人均使用时长

   3. 活跃用户占比

   4. 重度用户占比

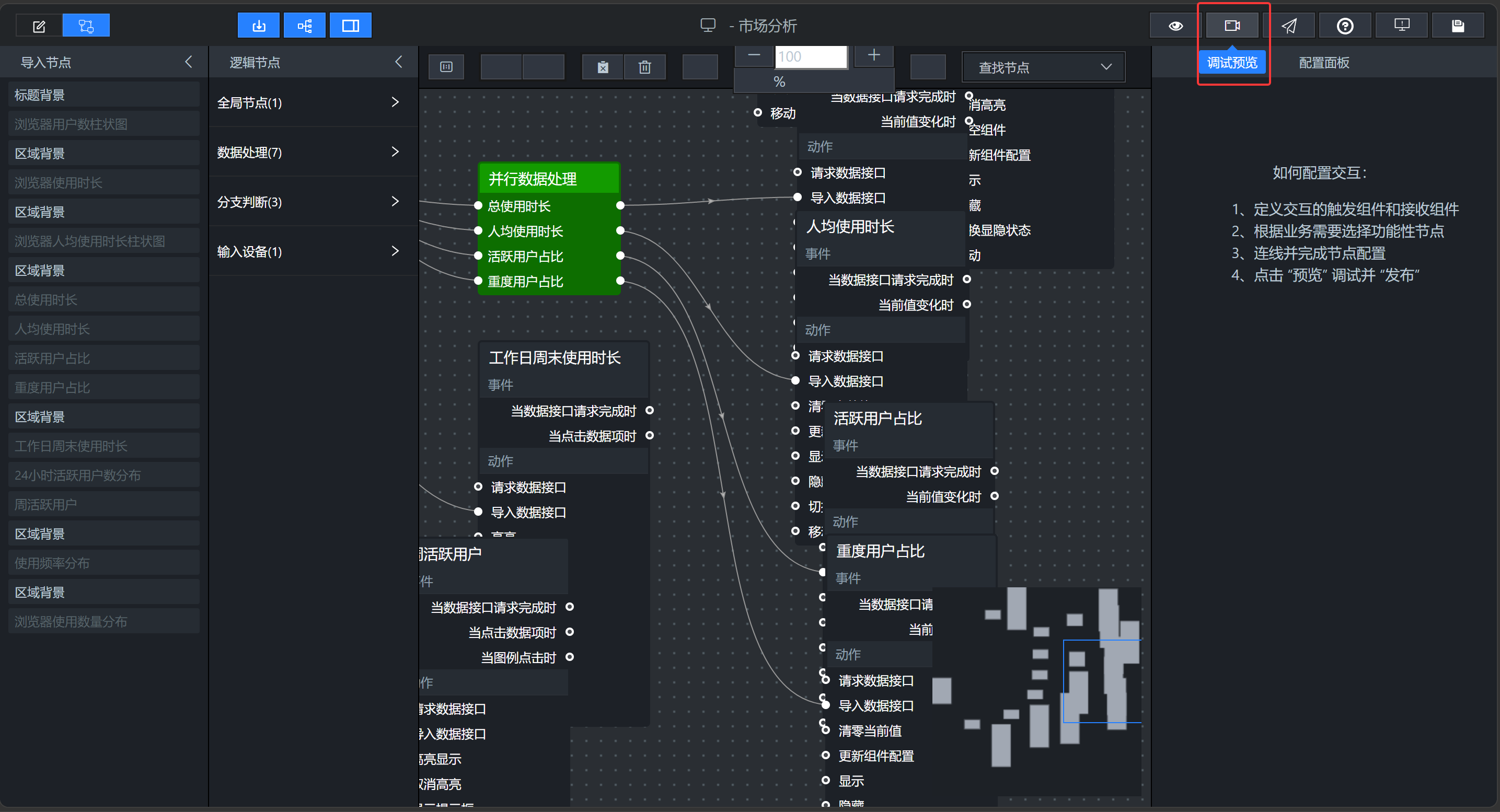

4.2.3 指标卡节点绑定

1. 拖拽 4 个数字翻牌器节点到画布；

2. 4 个并行处理方法输出 → 一一对应连接到翻牌器【导入数据接口】；

3. 保存并预览，指标卡自动刷新为真实统计数值。

模块 3：时段 & 趋势类折线图（2 张核心折线图）

包含：24 小时活跃用户分布、浏览器周活跃用户变化，两个折线图独立配置，逻辑简化（无需并行处理，SQL 直连图表）。

4.3.1 24 小时活跃用户分布（browser_hourly 表）

1. 新建 SQL 请求节点，绑定全局触发器，粘贴 SQL：

let sql = ` select hour as x, active_user_count as y, browser_name as s from labs.browser_hourly order by browser_name, hour ` return sql

1. 拖拽「24 小时活跃分布折线图」节点，SQL 请求「执行成功」→ 连接图表导入接口；

2. 保存预览，样式重点调整：该折线图包含 6 个浏览器图例，选中图表→【数据系列】，分别为 6 条折线、标记点设置专属颜色，保证折线、点位、图例颜色统一。

4.3.2 浏览器周活跃用户变化（browser_weekly_active 表）

1. 新建 SQL 请求节点，绑定全局触发器，粘贴 SQL：

let sql = ` select week_time as x, active_user_count as y, browser_name as s from labs.browser_weekly_active order by browser_name, week_time ` return sql

1. 拖拽「周活跃趋势折线图」节点，直连 SQL 请求结果；

2. 同样为 6 个浏览器系列统一配色，优化展示效果。

模块 4：分布类图表（使用频率 + 使用数量 + 工作日周末对比）

剩余 3 个图表统一配置，全部采用「SQL 请求 → 直连图表」模式，操作简单，快速收尾。

4.4.1 浏览器使用频率分布（堆叠柱状图，browser_frequency_stats）

SQL 代码：

连线：SQL 请求执行成功 → 堆叠柱状图导入接口，保存预览。

4.4.2 浏览器工作日 vs 周末对比（分组柱状图，browser_wee

let sql = ` select browser_count as name, user_count as value from labs.browser_multi_usage order by browser_count ` return sql

kday_weekend）

SQL 代码：

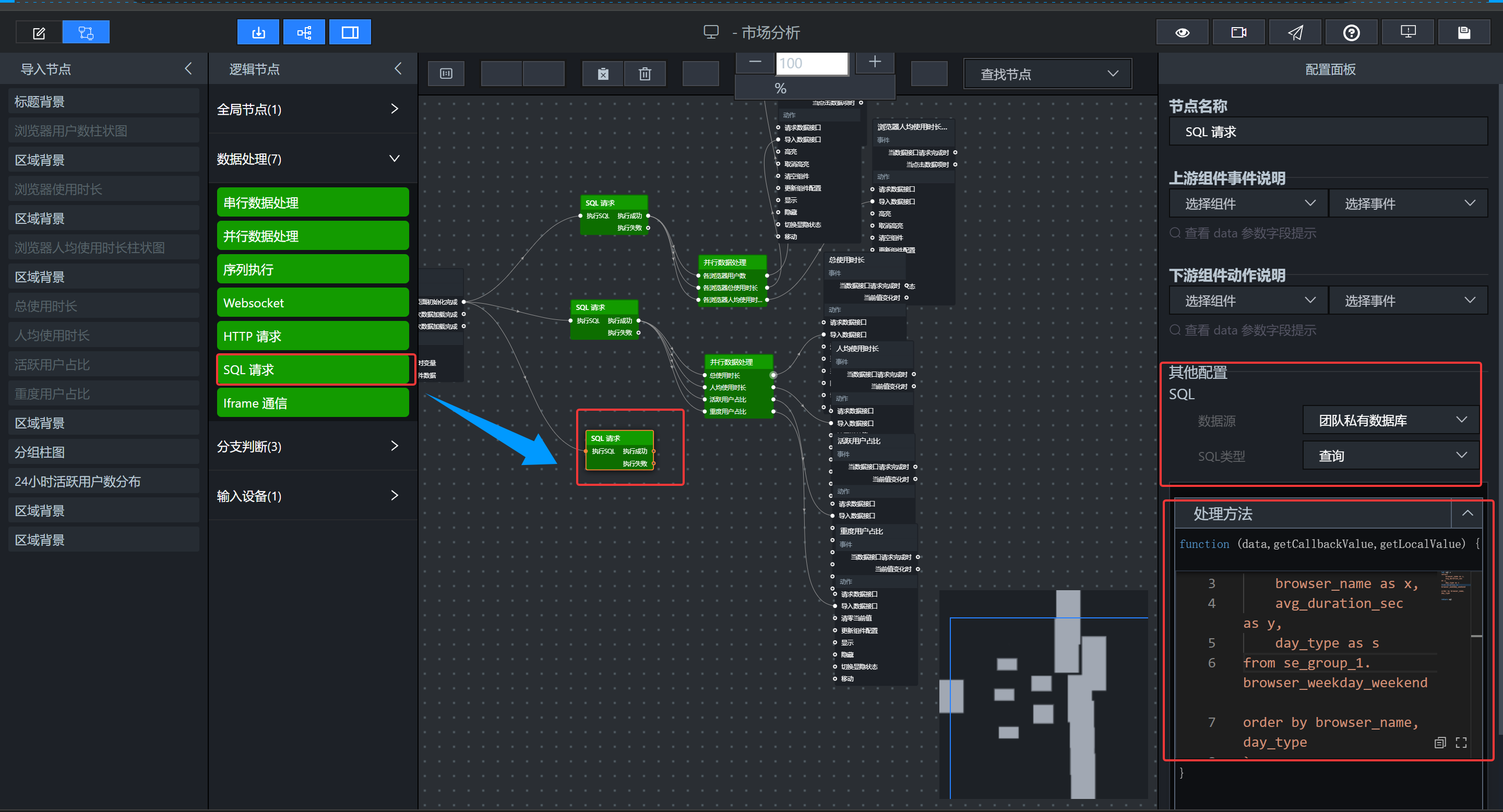

let sql = ` select browser_name as x, avg_duration_sec as y, day_type as s from labs.browser_weekday_weekend order by browser_name, day_type ` return sql

直连分组柱状图，完成数据加载。

4.4.3 浏览器使用数量分布（饼图，browser_multi_usage）

SQL 代码：

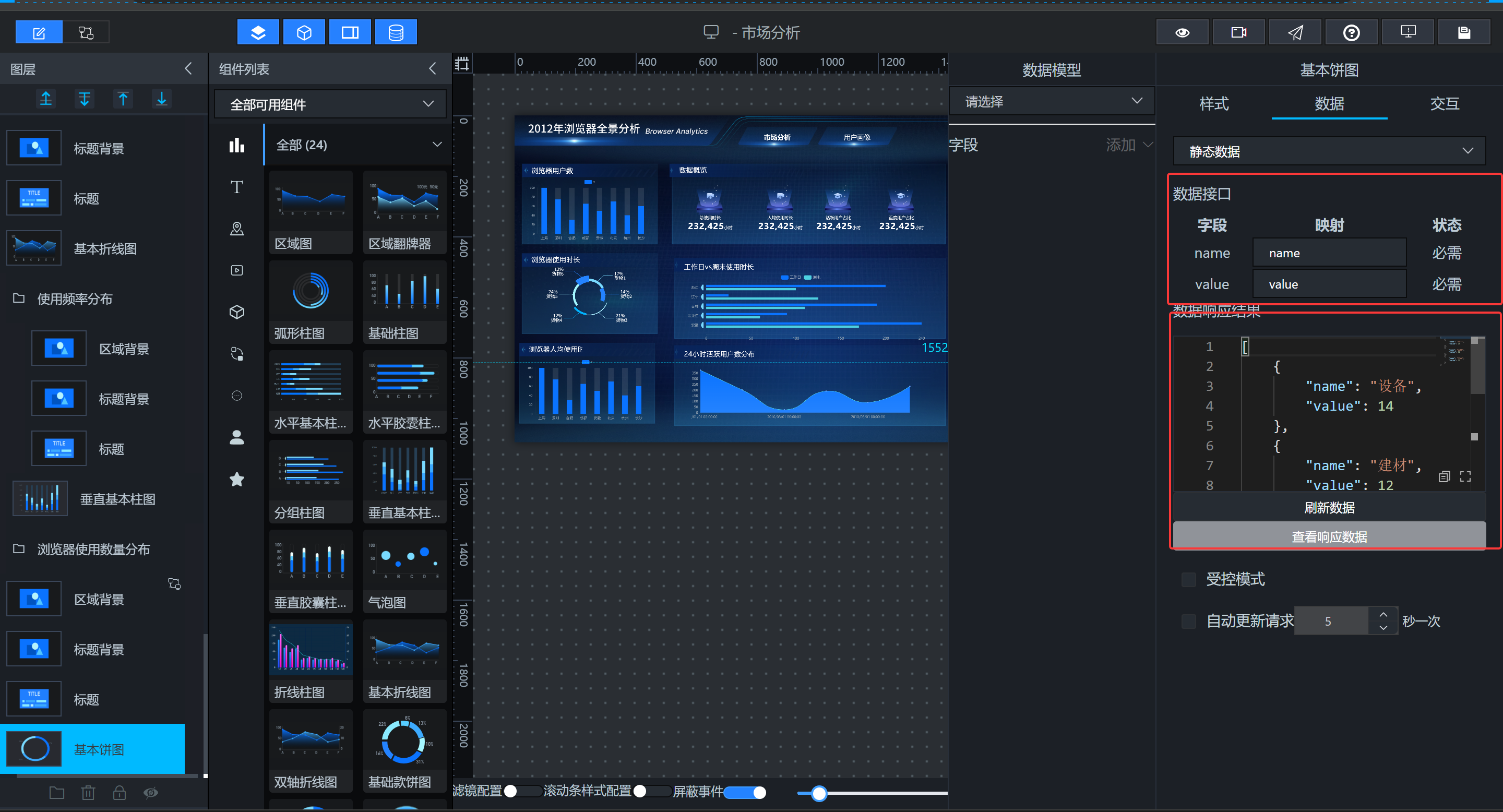

直连饼图，微调内外半径、标签样式。

阶段五：全局预览 + 正式发布（大屏上线分享）

所有节点、连线、代码、样式全部配置完成后，进入最终验收与发布环节，生成可对外访问的在线链接：

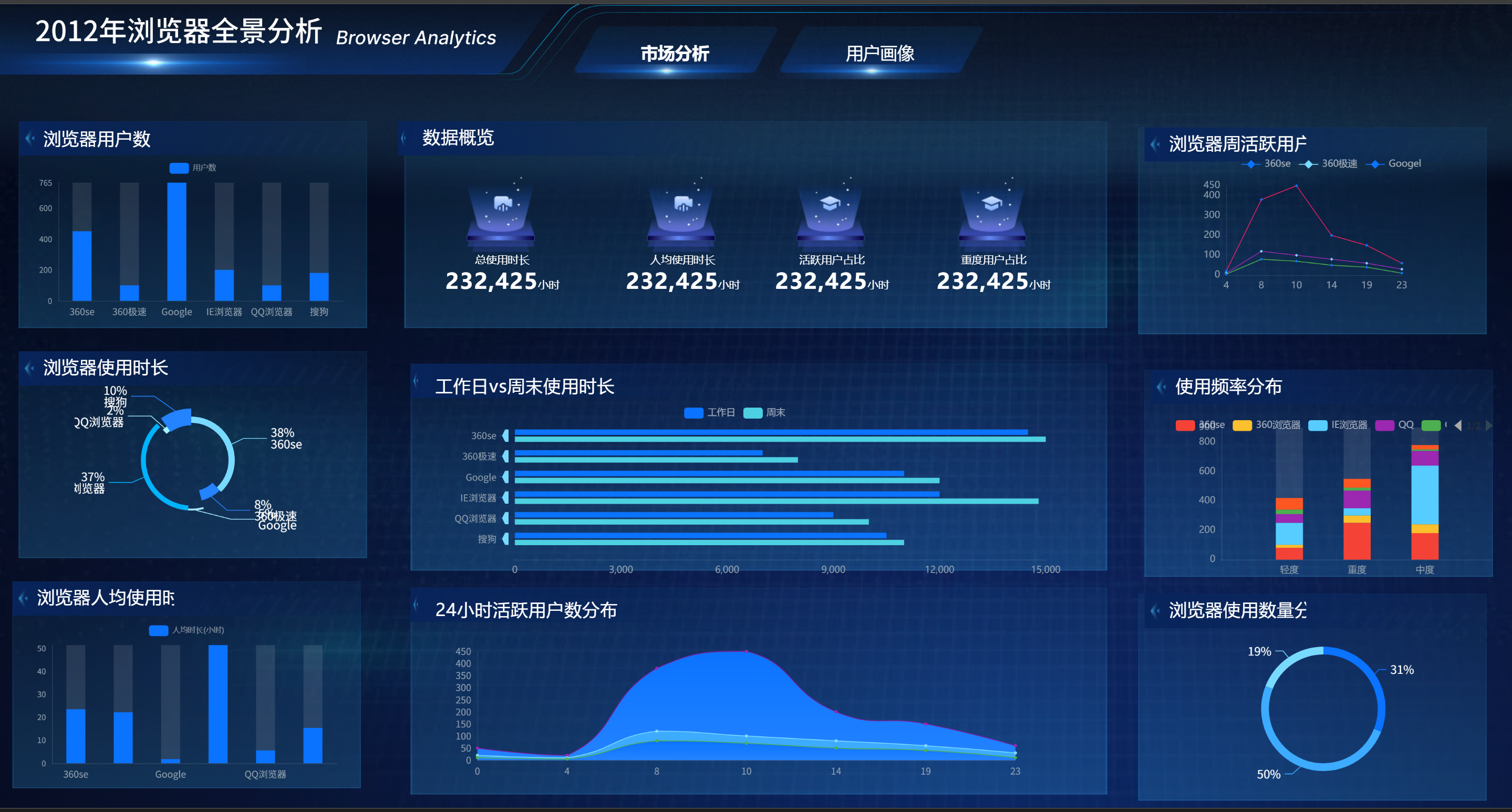

1. 全局预览：返回大屏画布页面，点击右上角【预览】按钮，全屏查看完整大屏。逐区域检查：指标卡数值、各类图表数据、图例、配色是否正常，有无数据缺失、错乱问题；

2. 问题修正：若数据异常，返回蓝图编辑器，检查节点连线、SQL 代码、字段映射三大关键点（90% 报错都是连线错位或代码粘贴错误）；

3. 正式发布：预览无误后，点击大屏右上角【发布】按钮；

4. 生成分享链接：在弹出的发布窗口中，点击【发布分享】，系统自动生成公开访问链接；

5. 复制使用：点击链接右侧【复制】按钮，将链接分享给他人，任何人打开浏览器粘贴链接，即可在线查看完整版浏览器市场分析数据大屏。

⚠️ 高频踩坑总结（新手必看，避坑指南）

结合实操经验，整理 10 个最容易出错的点位，提前规避，节省 80% 排错时间：

1. 数据源连接失败：核对 MySQL 地址、端口、账号密码，区分大小写，测试连接成功再下一步；

2. 组件找不到：忘记将组件 “导出到蓝图编辑器”，蓝图节点列表无对应组件，务必逐个导出；

3. 连线错误：触发器必须连「执行 SQL」，SQL 成功接口必须连图表「导入数据接口」，接口名称不要看错；

4. SQL 无数据：检查表名、字段名是否和数据库一致，区分大小写，labs.表名前缀不要遗漏；

5. 图表空白：并行数据处理的字段映射格式和图表要求不匹配（比如饼图需要 name/value，写成 x/y 会空白）；

6. 折线图图例混乱：6 个浏览器系列未单独配色，务必在数据系列中逐个设置颜色；

7. 代码粘贴出错：复制 SQL / 映射代码时，不要遗漏符号、括号、引号，建议纯文本粘贴；

8. 节点过多混乱：蓝图画布可分区摆放节点（按模块分组），避免连线交叉，方便排查；

9. 保存失效：每配置完一个模块就点击保存，防止页面刷新导致配置丢失；

10. 指标卡为 0：data.find匹配的指标名称和数据库不一致，核对metric_name文本内容。

🎯 实战总结 & 能力延伸

本次实战复盘

本次基于助睿 Max 蓝图编辑器完成浏览器市场分析大屏数据接入，完整走通了「数据源创建→组件导出→触发器配置→SQL 查询→数据分发→字段映射→预览发布」的零代码数据大屏全链路。核心思路可以总结为一句话：全局节点当总开关，SQL 负责取数，并行处理负责分数据，组件负责展示，这套逻辑适用于 Uniplore 平台所有数据大屏项目。

能力延伸学习

1. 进阶交互：学完基础数据接入后，可尝试添加「点击图表联动其他组件」「筛选器动态筛选数据」等交互逻辑；

2. 定时刷新：将触发器改为 “定时刷新”，实现大屏数据自动轮询更新，适配实时监控场景；

3. 复杂 SQL：基于现有数据表，练习多表联查、数据排序、聚合计算，强化 SQL 能力；

4. 大屏美化：结合静态布局教程，学习背景、动画、字体、配色搭配，打造商业化水准数据大屏。
