可视化魔法秀｜零代码搭建浏览器用户画像分析大屏
大家好！本次我完成了浏览器用户画像分析 - 大屏静态布局制作实验，全程使用在线实验平台与 Max 低代码可视化工具，从零搭建一套面向浏览器用户群体的数据大屏。不同于枯燥的代码开发，本次实验主打拖拽式搭建、组件化设计、数据思维落地，把抽象的用户统计数据（性别、年龄、地域、收入等）转化为直观、可解读、可支撑业务决策的可视化界面。
本篇博客不仅会完整复盘实验目的、环境、整体设计思路、分步实现流程，还会分享不同图表的选型逻辑、大屏布局技巧、踩坑经验以及个人思考，适合数据分析、数据可视化、大数据专业的同学参考学习，也能给想入门低代码大屏开发的小伙伴提供实战思路。
一、实验前言：为什么要做浏览器用户画像大屏？
在大数据时代，数据不再只是冰冷的数字，而是读懂用户的 “语言”。我们每天使用各类浏览器，但很少深入思考：到底是谁在使用这些浏览器？用户年龄分布如何？高收入群体占比多少？用户主要集中在哪些省份？不同浏览器的用户群体又存在哪些差异？
单纯的数据库统计表user_profile_stats只能存放原始数据，普通人员很难快速提取有效信息。而数据大屏作为数据可视化的主流载体，能够将多维度用户属性整合展示，帮助运营、产品、市场人员快速掌握用户全貌，指导产品迭代、营销投放、区域运营等工作。
本次实验核心任务：基于已有的浏览器用户画像统计表，利用 Max 完成用户画像分析大屏静态布局，不编写复杂代码，依靠拖拽组件完成专业级大屏设计，同时理解 “数据→图表→业务洞察” 的完整逻辑链。
二、实验基础信息
2.1 实验目的
本次实验并非单纯 “拼界面”，而是兼顾工具使用、图表选型、业务思维三大目标：
- 结合浏览器用户画像的分析需求，设计合理的大屏信息结构与叙事逻辑，分清数据主次层级；
- 掌握饼图、柱状图、地图、指标卡、筛选器等主流可视化组件的适用场景，理解不同图表的分析价值；
- 学会将原始统计数据转化为直观可视化内容，提炼可落地的用户洞察，站在数据产品视角思考大屏的服务价值；
- 熟练使用 Max 的图层管理、样式配置、组件布局等功能，掌握低代码数据大屏的搭建流程。
2.2 实验环境与工具
- 实验平台：助睿在线实验平台（https://lab.guilian.cn/）
- 可视化核心工具：助睿 Max（低代码数据大屏平台）
- 核心优势：组件丰富、支持图层管理、纯拖拽操作、千万级数据秒级渲染，同时兼容地图、数字孪生、交互筛选等高级功能；
- 适用场景：业务监控、用户洞察、营销数据展示、运营大屏等企业级场景。
- 数据源：
user_profile_stats用户画像统计表（前期实验加工完成）。
2.3 实验数据源说明
本次所有可视化组件均绑定user_profile_stats表，该表以浏览器名称为分组维度，统计了用户全维度人口属性，分为两大板块：
- 基础人口属性：性别、年龄、学历、职业、月收入；
- 地域属性：居住地类型（城市 / 城郊 / 乡村）、所属省份。
依托这份数据，我们可以实现整体用户分析和分浏览器对比分析两大核心能力。
三、整体分析框架与大屏方案设计
做数据大屏先定业务，再做设计，盲目拖拽组件只会做出 “花里胡哨但毫无价值” 的界面。我们先梳理业务问题，再匹配图表与布局，这也是数据可视化的核心逻辑。
3.1 明确核心业务问题
大屏的受众主要是产品运营、市场人员、管理层，他们最关心 4 类问题，对应不同分析维度：
| 业务核心问题 | 对应分析维度 & 业务价值 |
|---|---|
| 核心用户群体是谁？（年龄 / 性别 / 职业） | 定位目标人群，指导浏览器内容推荐、产品功能设计、营销文案风格 |
| 用户教育水平与收入能力如何？ | 判断用户付费潜力，制定定价策略、增值服务方案 |
| 用户地理分布在哪里？ | 规划区域市场投放、线下活动、本地化运营策略 |
| 不同浏览器的用户画像是否有差异？ | 区分竞品人群特征，制定差异化产品与竞争策略 |
总结：本大屏的核心不是罗列数字，而是回答 “谁在用我们的浏览器”，把原始数据转化为可执行的运营决策依据。
3.2 图表选型黄金规则（重点干货）
不同图表有固定的使用场景，选错图表会严重影响数据解读效率。结合本次用户画像场景，整理选型逻辑：
| 分析目标 | 推荐图表 | 选型原因（必记知识点） |
|---|---|---|
| 占比类数据（性别、城乡分布） | 饼图 / 环形图 / 轮播饼图 | 直观展示部分与整体的关系，少量分类（2-3 类）首选 |
| 分类对比数据（年龄、学历、职业、收入） | 柱状图 / 条形图 | 多类别横向对比差异，条形图适配长名称类别 |
| 地理空间数据（省份分布） | 中国地图（热力层） | 保留地理区位关系，快速识别热点区域与空白区域 |
| 核心关键数值（总用户、均值、占比） | 指标卡 / 数字翻牌器 | 视觉聚焦，突出核心结论，作为大屏 “第一眼信息” |
| 多维度切换分析（不同浏览器对比） | 下拉多选筛选器 | 实现交互能力，让静态大屏变成可探索的分析工具 |
3.3 大屏整体模块规划
结合视觉层级、阅读逻辑、业务优先级，我们将大屏划分为五大核心模块，每个模块的组件、指标、用途明确划分，整体布局逻辑：顶部筛选→左上核心指标→中部主视觉地图→右侧排名→下方基础画像。
完整模块规划表：
| 一级模块 | 子模块 | 展示指标 | 所用组件 | 作用说明 |
|---|---|---|---|---|
| 筛选区 | 浏览器筛选 | 多浏览器切换 | 下拉多选组件 | 全局联动，切换不同浏览器查看画像 |
| 数据概览 | 核心指标 | 总用户数、平均年龄、本科以上占比、中高收入占比 | 数字翻牌器（指标卡） | 快速掌握用户整体轮廓 |
| 地域分布（主视觉） | 省份分布 | 全国各省份用户数量 | 中国地图（热力层） | 展示全国用户空间分布 |
| 地域分布 | 省份 TOP5 | 用户量前五省份排名 | 轮播列表 | 补充地图，展示精确排名与数值 |
| 基础用户信息 | 性别分布 | 男女用户占比 | 基础饼图 | 分析性别结构与内容偏好 |
| 基础用户信息 | 年龄段分布 | 各年龄区间用户数 | 基础柱状图 | 判断主力用户群体，指导功能设计 |
| 基础用户信息 | 学历分布 | 各学历层次用户数 | 水平条形图 | 评估用户对高级功能的接受度 |
| 基础用户信息 | 职业分布 | 各职业用户数量 | 基础柱状图 | 挖掘使用场景，定向优化功能 |
| 基础用户信息 | 收入分布 | 各收入段用户数量 | 柱状图 | 评估商业化、付费转化潜力 |
| 基础用户信息 | 居住地分布 | 城市 / 城郊 / 乡村占比 | 轮播饼图 | 区分城乡用户需求，适配本地化服务 |
3.4 前期准备：图层管理技巧
本次实验沿用了上一实验的市场分析大屏文件，Max 支持多大屏共存，依靠图层管理实现切换：
- 在右侧图层面板，找到 “市场分析” 组件组，整体复制一份；
- 将原 “市场分析” 组隐藏，避免界面重叠干扰；
- 复制的新组重命名为 “用户画像”，后续所有组件均添加至该分组下；
- 支持图层锁定、拖拽排序、单独隐藏，方便复杂布局调整。
小技巧：图层分组是复杂大屏的 “神器”，按模块分组管理，后期修改、排查问题效率翻倍。
四、分模块实战搭建全过程（图文式步骤详解）
按照 “从全局到局部、从核心到细节” 的顺序，一步步完成所有组件搭建，每一步包含设计思路 + 组件选择 + 操作步骤 + 业务解读。

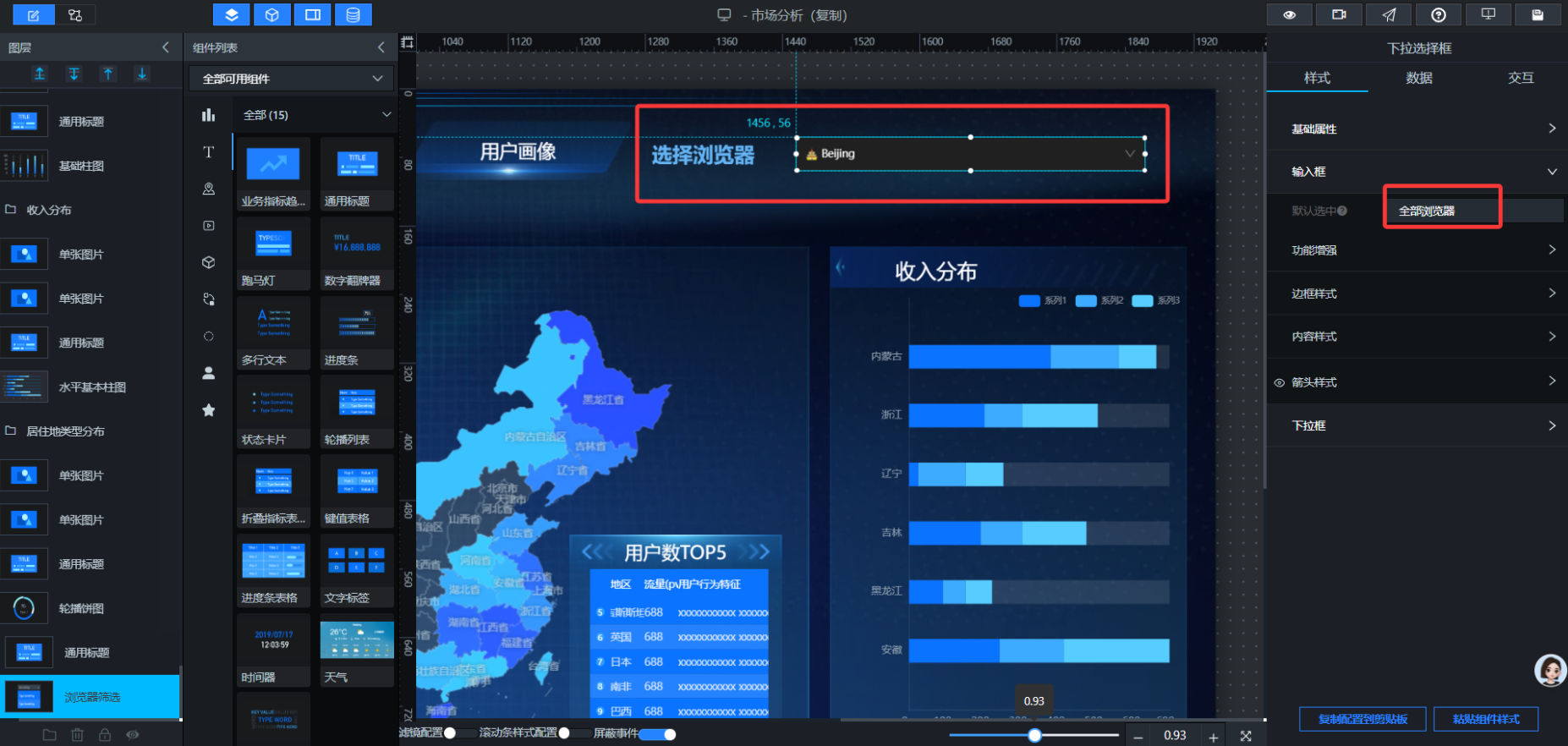

4.1 模块一：全局筛选器（浏览器下拉多选）
设计思路
这是整个大屏的交互核心。默认展示全部浏览器的综合用户画像，支持单选、多选不同浏览器，实现多产品用户对比分析，所有图表会跟随筛选条件自动刷新数据。筛选器放置在大屏顶部右上角，不占用核心视觉区。
组件选择
交互组件 → 下拉多选组件（节省空间、支持全选 / 清空、选项搜索，适配浏览器筛选场景）。
实验步骤
- 在 Max 编辑界面，顶部菜单栏进入【交互】分类，拖拽 “下拉选择（多选）” 至页面右上角；
- 修改组件标题为「选择浏览器」，设置默认值为全选；
- 在属性面板自定义样式：调整字体、边框、背景色，匹配大屏整体风格；
- 后续所有图表均与该筛选器做数据联动（静态布局阶段仅完成组件摆放，数据绑定后续实验实现）。

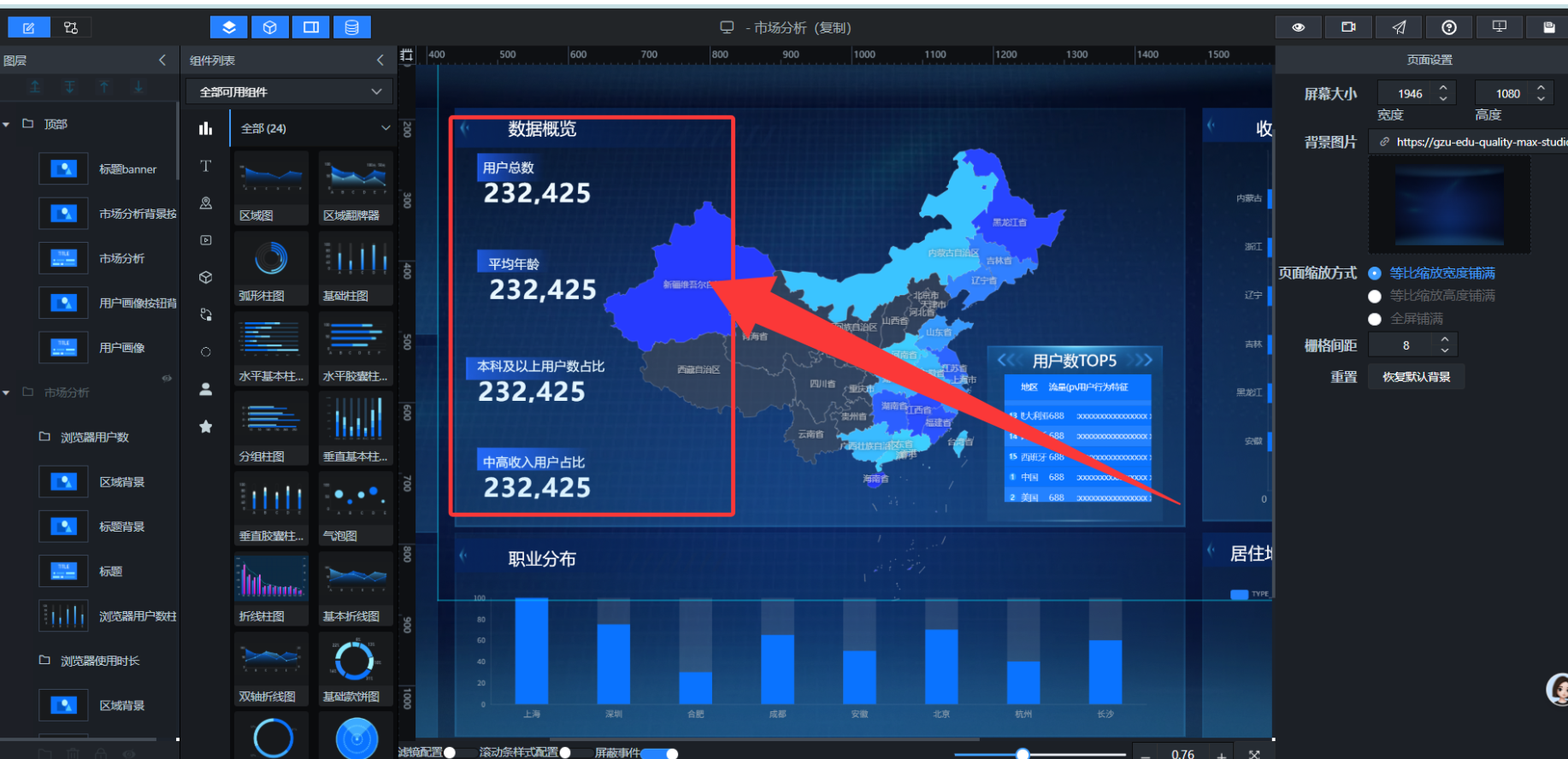

4.2 模块二：数据概览 - 核心指标卡（数字翻牌器）
设计思路
指标卡是大屏的 “数据名片”，放置在地图左侧，形成总览 + 空间分布的搭配。选取 4 个最能代表用户整体特征的核心指标，快速回答：用户有多少？年龄偏大还是偏小？学历水平如何？付费能力怎样？
四大核心指标对应逻辑：
- 覆盖用户数：体现产品整体用户规模；
- 平均年龄：判断用户群体年龄结构；
- 本科以上占比：反映整体学历层次；
- 中高收入（月收入＞5k）占比：评估整体消费与付费潜力。
组件选择
数字翻牌器（指标卡），优势：数字醒目、支持千分位、单位后缀、动态动画，大屏视觉冲击力强。
实验步骤
- 依次拖拽 4 个 “数字翻牌器” 组件，纵向排列在页面左侧；
- 逐个设置标题：覆盖用户数、平均年龄、本科以上占比、中高收入占比；
- 为每个指标卡添加背景：使用「单张图片」组件，导入标题背景图（官方素材链接：https://gzu-edu-quality-max-studio.oss-cn-chengdu.aliyuncs.com/practice/browser-analysis/mbg.png）；
- 样式优化：设置数值字体大小、颜色、千分位分隔符，添加单位（人、岁、%），保证视觉统一。
4.3 模块三：主视觉 - 用户省份分布（地图组件）
设计思路
地图是本大屏的视觉 C 位，放置在页面中上部核心区域。地理数据无法用柱状图替代，地图可以直观展示省份位置、区域聚集效应，快速找到用户集中的热点省份、空白省份，直接指导区域投放策略。
组件选择
基础平面地图 + 区域热力层（助睿 Max 地图核心子组件，用颜色深浅代表用户数量多少）。

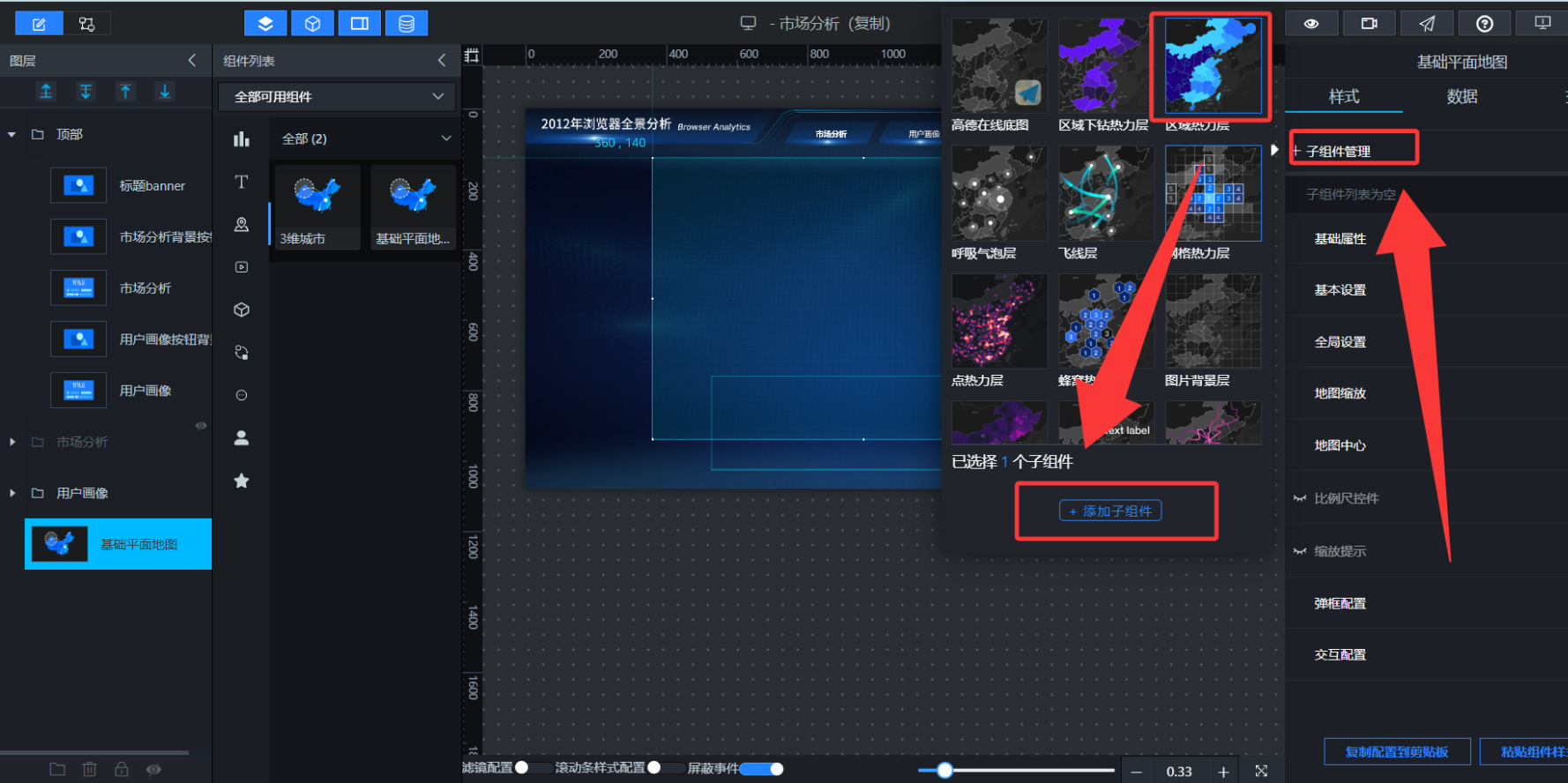

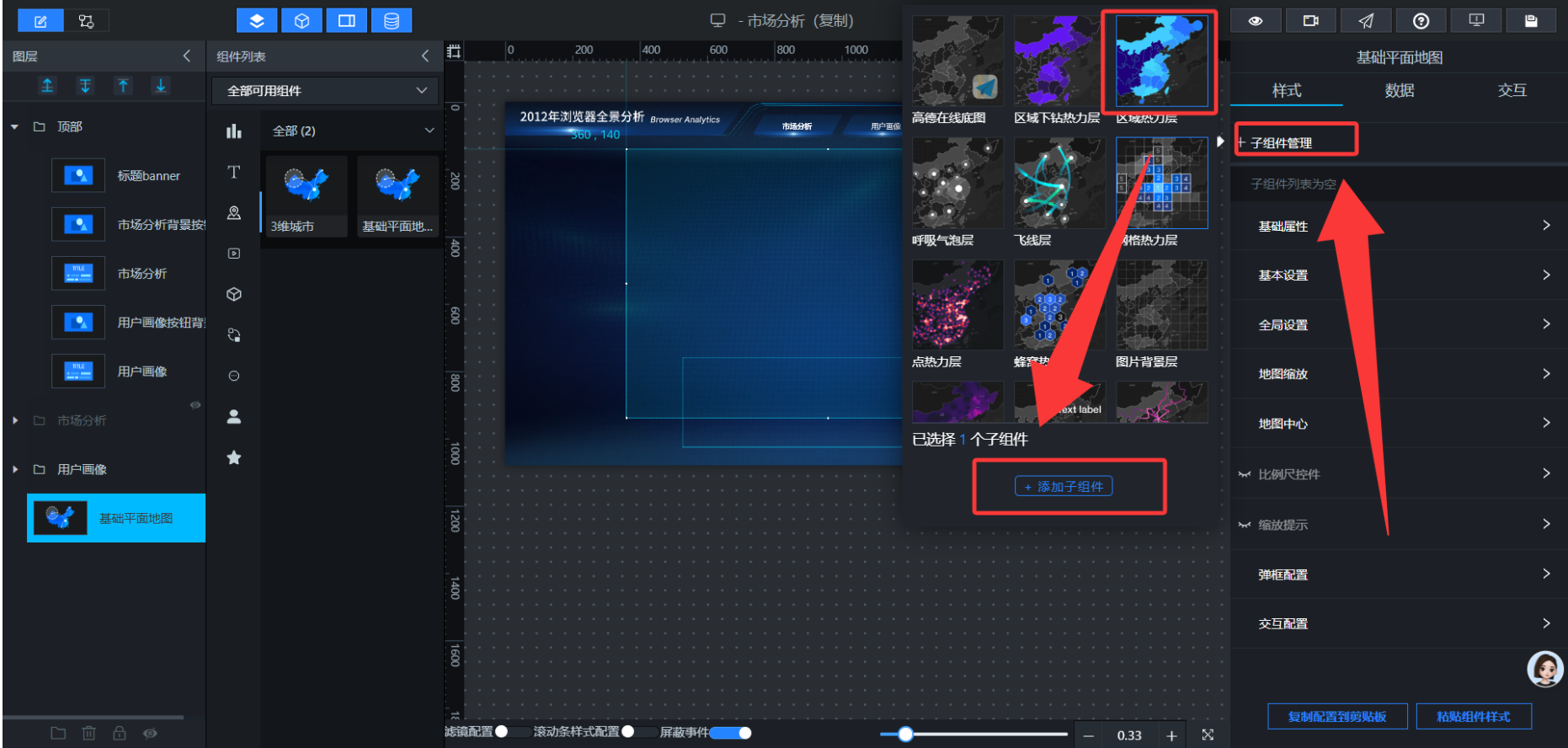

实验步骤
- 拖拽【基础平面地图】组件至页面中心主视觉区，调整大小占满核心区域；
- 选中地图组件，点击「添加子组件」，选择区域热力层（核心数据展示层）；
- 配置热力层样式：自定义颜色渐变（深色 = 用户多，浅色 = 用户少）、省份边界线宽度、鼠标高亮样式；
- 可选优化：切换地图主题（深色模式 / 清新模式），匹配大屏整体 UI 风格；
- 补充说明：助Max 还支持散点层、飞线层、3D 地图，本次静态布局仅使用基础热力层即可满足需求。
4.4 模块四：地域补充 - 省份用户数 TOP5（轮播列表）
设计思路
地图只能看趋势，无法读取精确数值。排行榜作为地图的补充，直观展示用户量前五的省份、具体人数，帮助运营优先对头部省份加大资源投入，同时跟踪区域增长变化。
组件选择
轮播列表，兼顾美观与空间利用率，支持轮播动画、样式自定义，比普通表格更适配大屏场景。
实验步骤
- 在地图右侧区域，先添加「单张图片」作为排行榜背景（素材链接：https://gzu-edu-quality-max-studio.oss-cn-chengdu.aliyuncs.com/enrollment-data/top-list-bg.png）；
- 拖拽「通用标题」组件，设置标题为「用户数 TOP5 省份」，调整字体与位置；
- 拖拽「轮播列表」组件，设置列数为 3（排名、省份名称、用户数量）；
- 样式调试：调整行高、列宽、字体、交替行背景色，开启轮播动画，提升动态效果。

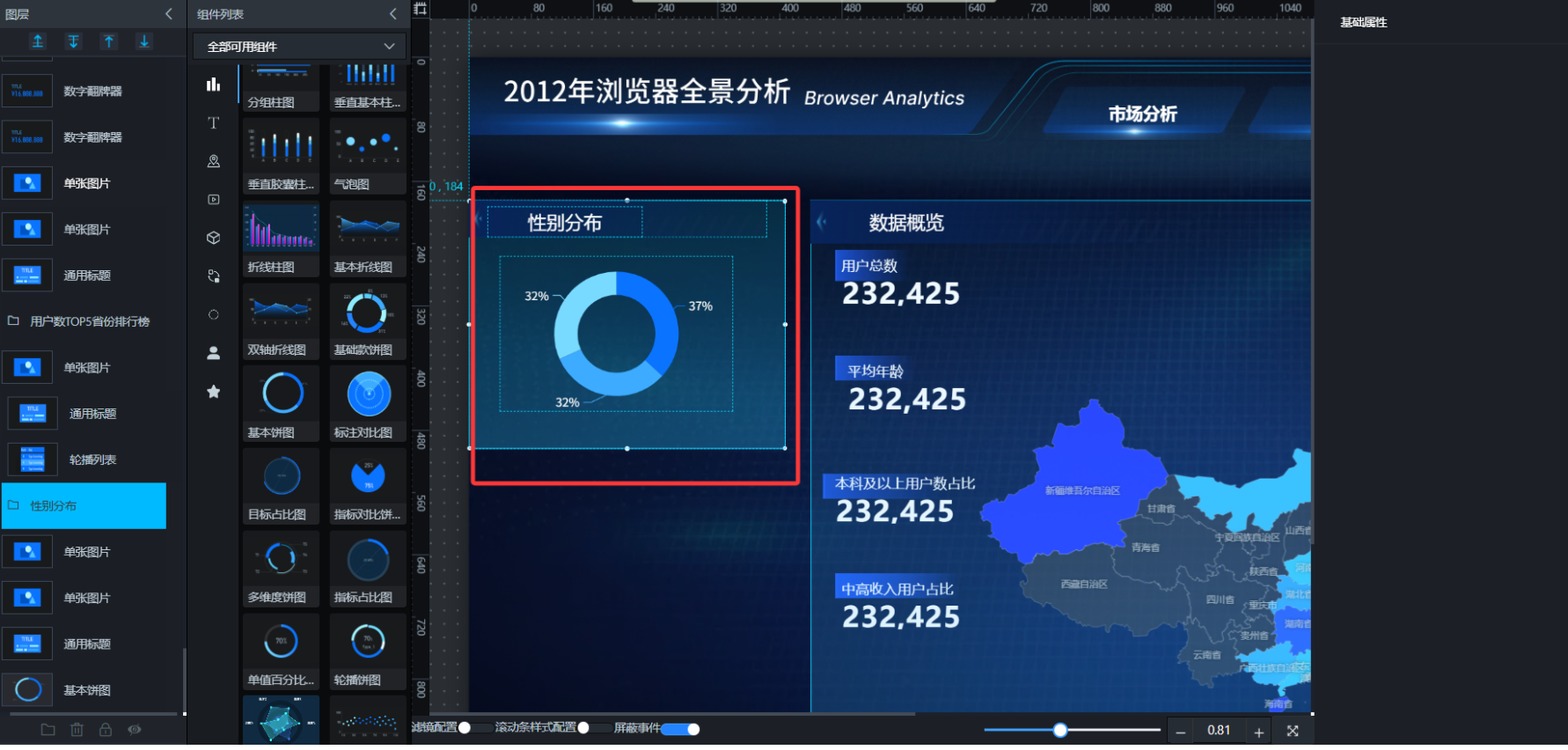

4.5 模块五：基础画像 - 性别分布（饼图）
设计思路
性别是用户最基础的标签，男女用户在内容偏好、使用习惯上差异显著（男性偏好科技、体育；女性偏好娱乐、时尚），可直接指导信息流推荐、广告投放策略。因只有男、女、未知 3 个分类，饼图是最优选择。
组件选择
基础饼图，简单直观，无需复杂配置。
实验步骤
- 划分独立区域，添加区域背景图与标题「性别分布」；
- 拖拽「基础饼图」组件，调整尺寸；
- 样式配置：设置扇区颜色、标签位置、引导线，开启数值标签，直观展示各性别占比。

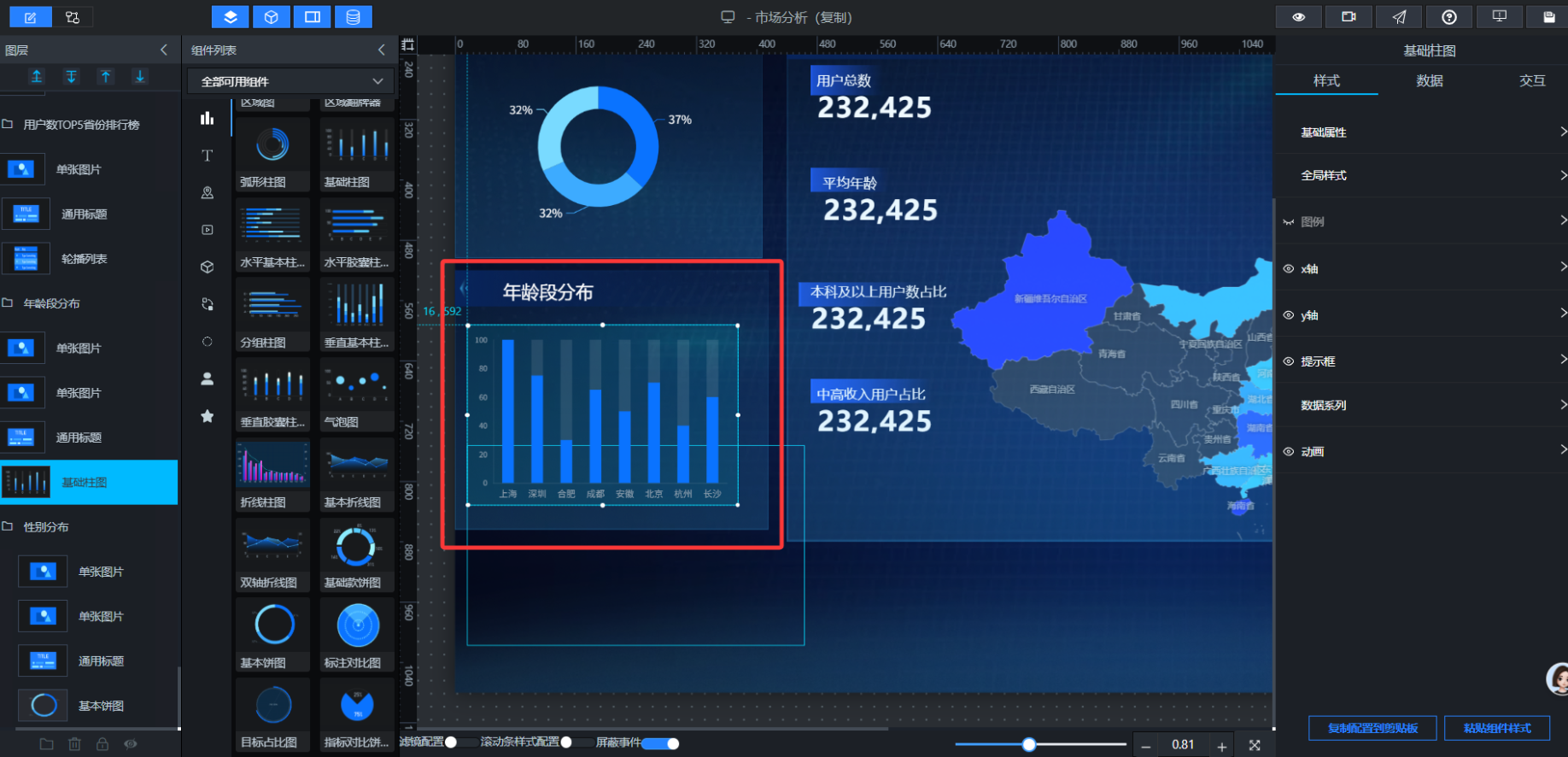

4.6 模块六：基础画像 - 年龄段分布（柱状图）
设计思路
年龄结构决定产品核心定位：年轻用户（学生）侧重社交、娱乐、个性化功能；中年职场用户侧重稳定性、办公、安全功能。同时监控年龄结构变化，可预警 “品牌老龄化” 风险。
年龄属于有序多分类数据（<18、18-25、26-35、＞35），柱状图能清晰展示分布趋势。
组件选择
基础柱状图。
实验步骤
- 在性别饼图下方划分区域，添加标题与背景；
- 拖拽「基础柱状图」，X 轴绑定年龄段，Y 轴绑定用户数量；
- 统一配色，调整柱体宽度、图例位置，保证视觉整洁。

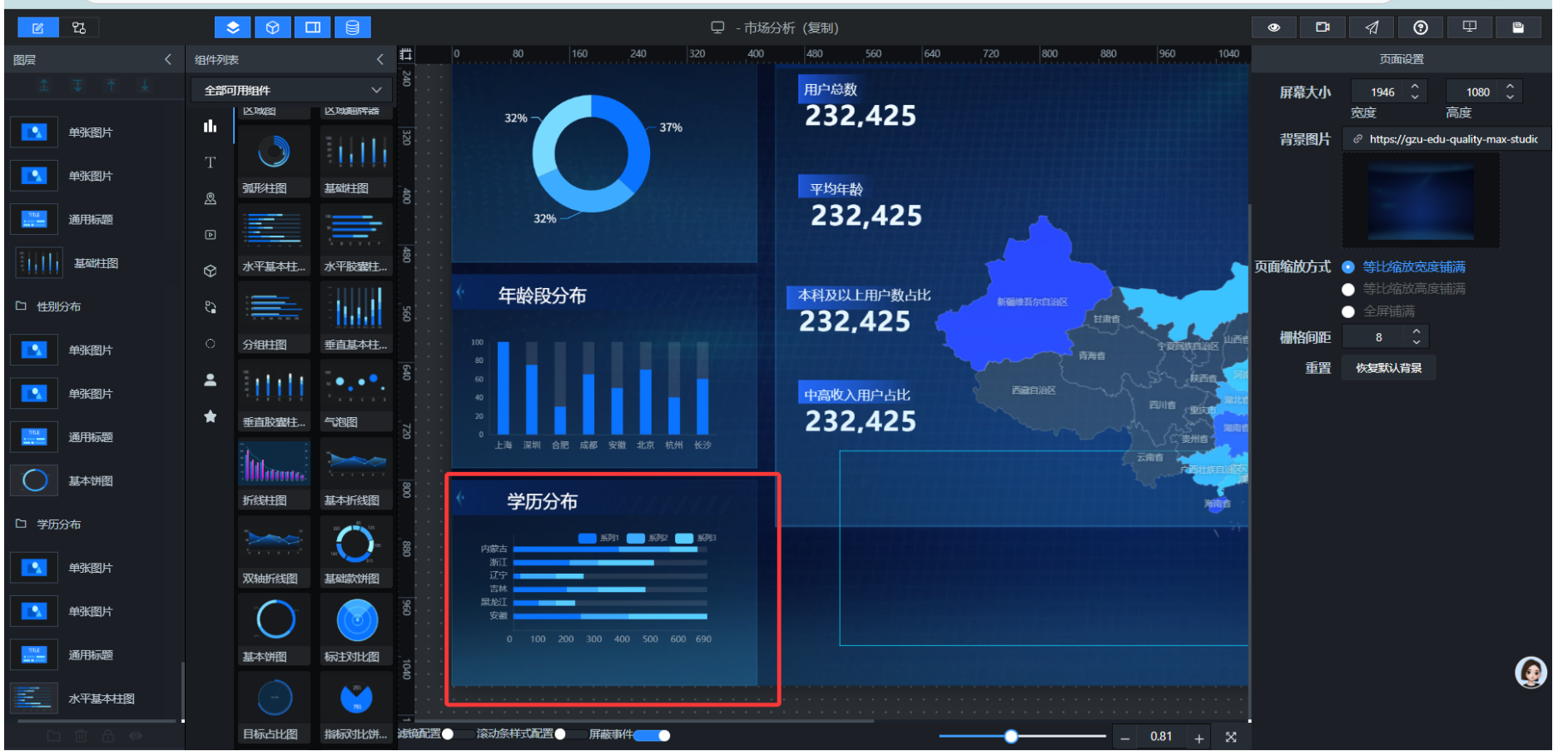

4.7 模块七：基础画像 - 学历分布（水平条形图）
设计思路
学历层次反映用户对新功能、专业工具的接受能力：高学历用户占比高，可增加高级自定义、开发者工具；低学历用户居多，则侧重简洁、易上手的基础功能。
学历类别名称较长（初中及以下、高中、大专、本科、硕士及以上），竖向柱状图会出现文字挤压，因此选用水平条形图。
组件选择
水平基础柱图（条形图）。
实验步骤
- 新建区域，设置标题「学历分布」；
- 拖拽水平基础柱图，横向展示各学历用户数量；
- 优化文字对齐方式，保证长类别名称完整展示，提升可读性。
4.8 模块八：基础画像 - 职业分布 & 收入分布（柱状图）
职业分布
- 设计思路：区分学生、白领、IT 从业者、自由职业者等群体，判断浏览器主流使用场景，针对性优化学习、办公类功能；
- 组件：基础柱状图（职业名称简短，竖向展示更美观）；
收入分布
- 设计思路：收入分段直接决定商业化策略：高收入用户多，可推出会员、高端增值服务；中低收入为主，优先采用免费 + 轻量广告模式。该图表与顶部 “中高收入占比” 指标卡形成互补（占比看结构，绝对值看规模）；
- 组件：基础柱状图；
两个图表并排摆放，统一样式风格，简化布局复杂度。

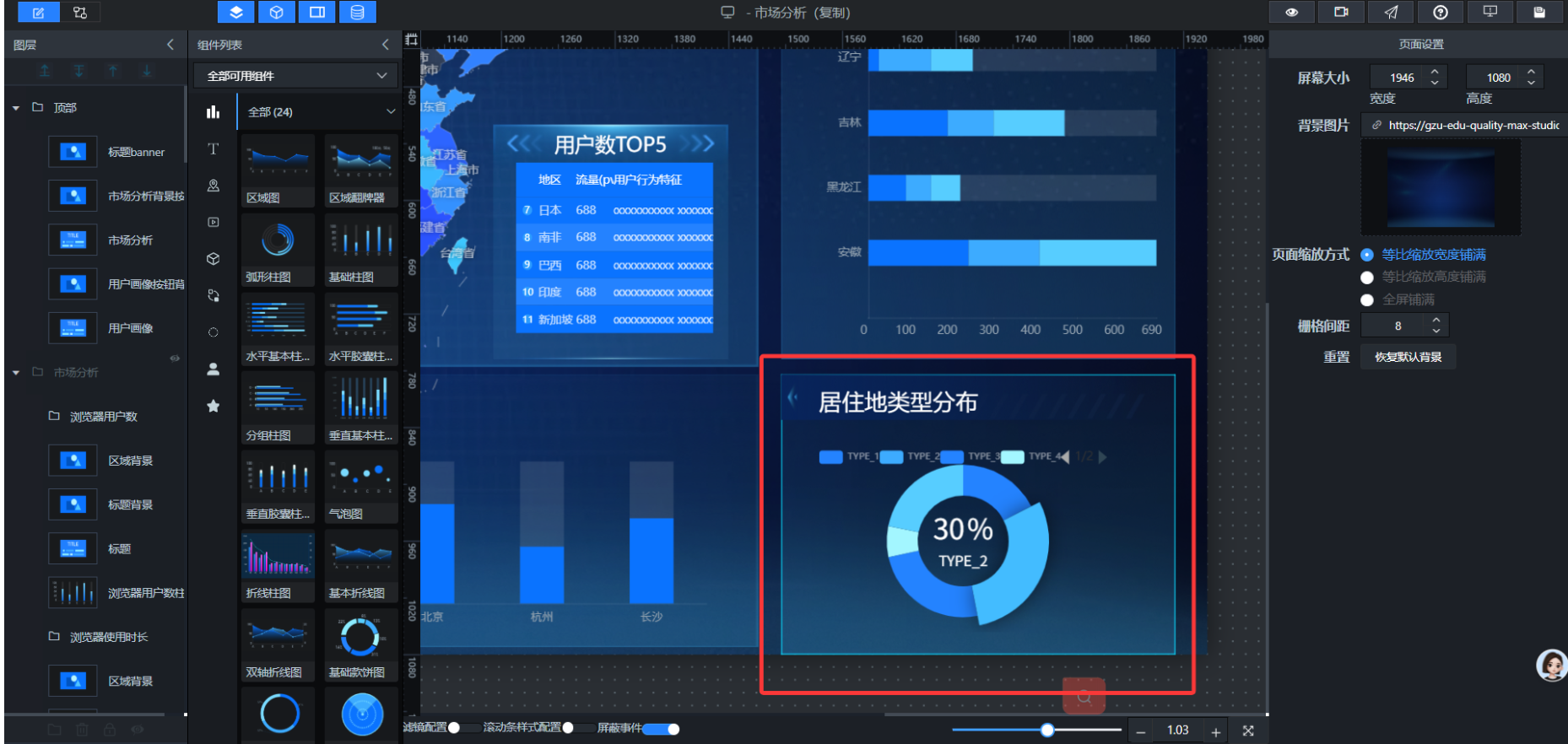

4.9 模块九：基础画像 - 居住地类型分布（轮播饼图）
设计思路
按照城市 / 城郊 / 乡村划分用户，三类群体的网络环境、消费习惯、需求差异较大：城市用户线上消费活跃，乡村用户更依赖轻量化、本地化服务。三类分类适合饼图展示占比。
为提升大屏动态效果，本次选用特色组件轮播饼图。
组件选择
轮播饼图（自带轮播动画，自动高亮每个扇区并展示详情，增强交互感）。
实验步骤
- 划分独立区域，标题设置为「居住地类型分布」；
- 拖拽轮播饼图组件，配置扇区颜色、动画时长；
- 预览动画效果，保证轮播流畅不卡顿。

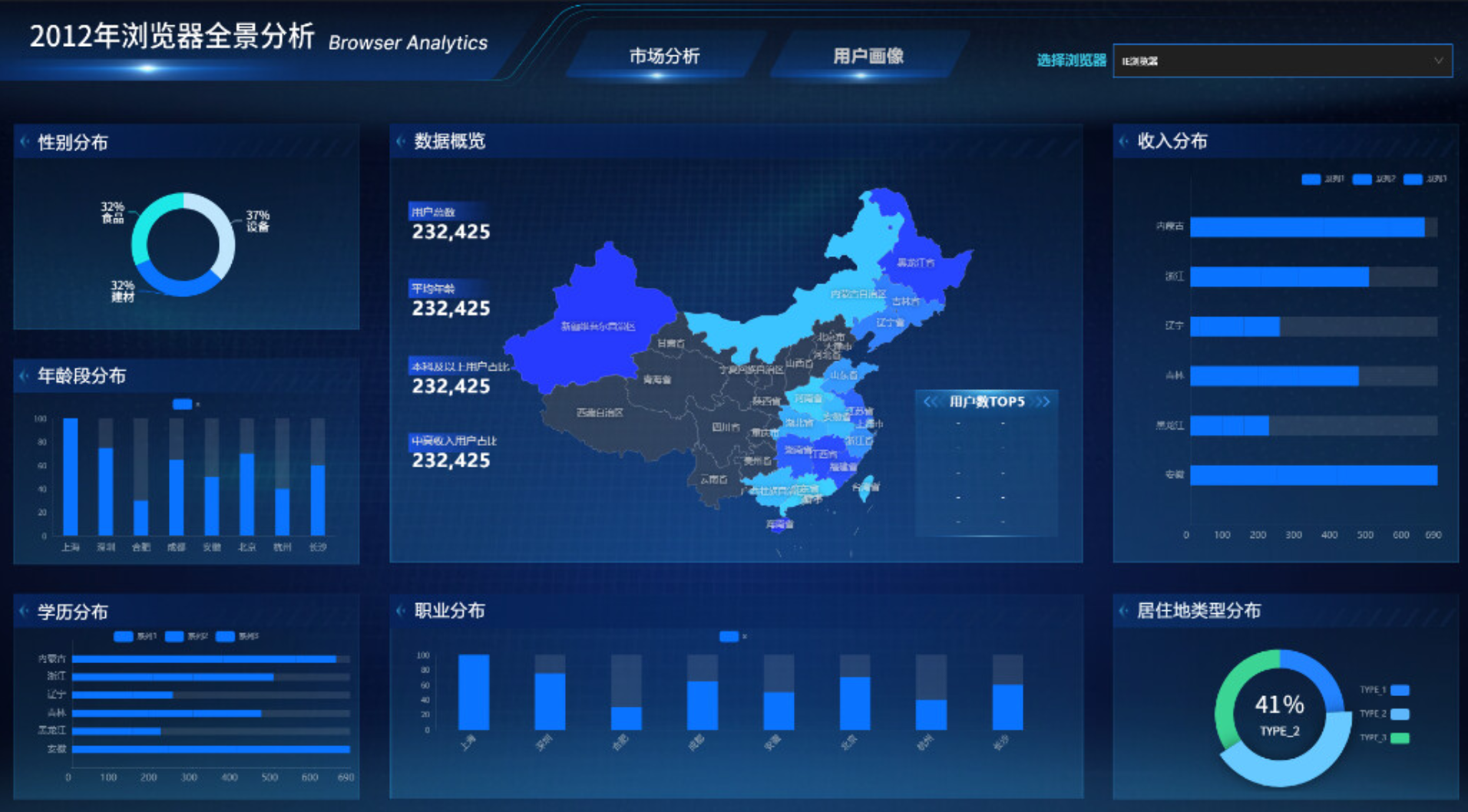

4.10 最终步骤：整体预览与布局校准
所有组件摆放完成后，进入收尾阶段：
- 布局对齐：检查所有组件的位置、大小、间距，保证整体排版整齐，无错位、重叠；
- 样式统一：全大屏字体、颜色、背景风格保持一致，打造专业 UI 效果；
- 图层检查：确认 “市场分析” 图层已隐藏，仅 “用户画像” 图层展示；
- 保存 + 全屏预览：点击保存，使用Max 全屏预览功能，从全局视角排查视觉问题；
- 静态布局全部完成，下一阶段可进入蓝图编辑器绑定真实数据，实现动态大屏。
五、实验踩坑记录 & 避坑指南（实战干货）
结合实操过程，整理新手最容易遇到的问题，帮大家少走弯路：
- 图层混乱问题
- 问题：新增组件跑到底层，被其他组件遮挡；
- 解决：善用右侧图层面板，拖拽调整图层顺序，核心图表置顶，背景图层置底，常用组件锁定防止误移动。
- 图表文字挤压
- 问题：学历、职业等长名称类别在柱状图中显示不全；
- 解决：长名称优先使用水平条形图，缩短类别文字，或调大图表尺寸。
- 筛选器位置不合理
- 问题：筛选器放在核心视觉区，遮挡图表；
- 解决：筛选器统一放置在页面顶部 / 侧边栏，不占用主视觉（地图、核心指标）区域。
- 样式杂乱
- 问题：不同图表颜色、字体五花八门，大屏观感廉价；
- 解决：提前定好一套配色方案，所有组件复用相同字体、色系，背景图统一风格。
- 地图热力层不显示
- 问题：只添加地图主组件，忘记添加子组件热力层；
- 解决：地图必须搭配子图层（热力层 / 散点层）才能展示数据，子组件是地图的数据载体。
六、实验总结与个人思考
6.1 实验成果总结
本次实验顺利完成浏览器用户画像分析大屏静态布局搭建，完整实现了预设的九大模块，覆盖筛选器、指标卡、饼图、柱状图、条形图、地图、轮播列表等十余类可视化组件。通过本次实操，我掌握了以下能力：
- 工具层面：熟练使用 Max 低代码大屏平台，掌握拖拽搭建、图层管理、组件样式配置、地图子组件使用等基础操作，理解低代码可视化 “零代码、高效率” 的优势；
- 可视化思维层面：彻底理清图表选型逻辑，明白 “不同数据对应不同图表”，不再盲目堆砌组件；学会从业务角度出发设计大屏，分清数据主次层级；
- 业务思维层面：能够解读用户画像数据背后的业务价值，理解如何用可视化数据指导产品设计、营销投放、区域运营等实际工作，完成了 “数据→可视化→业务洞察” 的思维闭环。
6.2 深度思考与拓展
- 大屏的价值不止 “好看”：很多人误以为数据大屏只是 “展示界面”，但实际上它是决策工具。本大屏通过多维度拆解用户画像，让非技术人员也能快速读懂数据，这也是数据可视化的核心使命 —— 降低数据理解门槛。
- 交互能力的重要性：本次仅完成静态布局，后续绑定数据后，下拉筛选器可以实现 “多浏览器对比分析”，这也是静态表格无法实现的优势，交互式大屏更适配复杂的对比分析场景。
- 拓展方向：基于当前布局，后续可增加数据下钻、弹窗详情、时间筛选等高级交互；也可以叠加 3D 地图、飞线层，打造数字孪生风格的高级可视化大屏。
6.3 学习感悟
从面对一堆统计表无从下手，到一步步拆解业务、选型图表、布局界面，这次实验让我深刻体会到：数据可视化是 “技术 + 设计 + 业务” 的结合体。技术保证功能实现，设计保证视觉体验，业务思维决定大屏的真正价值。对于数据分析从业者来说，不仅要会处理数据，更要学会 “讲数据的故事”，而数据大屏，就是最好的讲故事载体。
七、附录：实验素材链接（官方原生素材）
本次实验所用背景图、标题图等素材统一整理，方便复刻实验：
结尾互动
以上就是本次浏览器用户画像大屏静态布局实验的全部内容啦！如果你也在学习 Max、数据可视化、低代码大屏，欢迎在评论区交流踩坑经历和学习心得～ 后续我会继续更新大屏数据绑定、交互配置实验教程，感兴趣可以点赞 + 收藏 + 关注，一起打卡学习大数据可视化！
