一、实验背景

1.1 实验目的

本次实验依托助睿数智（Uniplore）一站式数据科学实验平台，分三阶段完成浏览器用户画像分析大屏的全流程开发，涵盖静态布局搭建、动态数据接入、高阶交互配置，完整掌握零代码数据大屏开发能力，具体学习目标如下：

（1）基础能力：掌握数据大屏信息结构设计逻辑，理解饼图、柱状图、地图、指标卡等各类图表的适用场景，能根据用户画像分析需求完成大屏静态布局搭建；

（2）数据接入能力：熟练使用平台蓝图编辑器，掌握数据源配置、动态参数SQL编写、并行数据处理、组件数据分发的方法，实现筛选器与全图表数据联动；

（3）交互开发能力：掌握图层可见性控制、Tab导航切换、地图热力渲染、省份下钻联动指标卡等高阶交互功能的配置方法；

（4）业务分析能力：学会从数据产品视角，将用户统计数据转化为可落地的用户洞察，支撑产品优化、市场投放、商业化策略制定。

1.2 实验环境

（1）实验平台：助睿数智（Uniplore）一站式数据科学实验平台，平台官网：https://www.uniplore.com/，实验访问地址：https://lab.guilian.cn/

（2）平台能力：平台覆盖数据接入、ETL处理、机器学习建模、可视化大屏搭建全链路零代码能力，支持千万级数据秒级渲染，具备图层管理、蓝图可视化编程、数字孪生等企业级能力。

（3）可视化工具：助睿Max数据大屏，依托拖拽式搭建+蓝图编辑器，无需复杂代码即可实现大屏布局、数据绑定与交互配置。

（4）实验数据：团队私有MySQL数据库中的 user_profile_stats 用户画像统计表，包含浏览器、性别、年龄、学历、职业、收入、居住地、省份、用户数等维度字段，且已新增精确age字段用于精准指标计算。

1.3 整体处理流程

本次实验整体分为三个核心阶段，流程层层递进：

第一阶段：静态布局设计。基于用户画像分析业务需求，规划大屏模块结构，选用适配图表组件，完成数据概览、用户基本信息、地域分布等全模块静态页面搭建，隐藏原有市场分析图层，实现两大屏分层管理。

第二阶段：动态数据接入。改造数据表新增年龄字段，通过蓝图编辑器配置全局浏览器参数，编写维度数据与核心指标动态SQL，利用并行数据处理节点完成数据拆分分发，实现浏览器筛选器与全图表联动刷新。

第三阶段：高阶交互配置。通过Tab组件+图层显隐控制实现市场分析、用户画像两大屏切换；配置地图行政区划映射与用户数热力渲染；开发省份点击下钻功能，实现指标卡动态展示单省份数据，最后完成大屏预览与发布。

二、实验步骤

2.1 第一阶段：大屏静态布局搭建

2.1.1 整体布局规划

操作说明：梳理用户画像分析业务问题，确定大屏核心模块与对应可视化组件。

配置要点：将大屏划分为数据概览、基本信息、地域分布、筛选交互四大模块，根据数据类型匹配组件：占比数据使用饼图、对比数据使用柱状图/条形图、地理数据使用地图、核心数值使用指标卡、排名数据使用轮播列表。

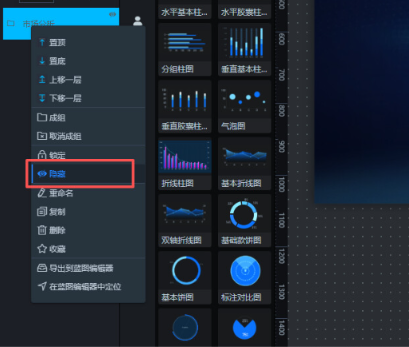

2.1.2 分层图层管理

操作说明：处理历史市场分析大屏图层，实现双大屏共存。

配置要点：复制原有市场分析组件组并隐藏，重命名为用户画像组，在新分组内搭建页面，避免组件重叠干扰，为后续大屏切换功能铺垫基础。

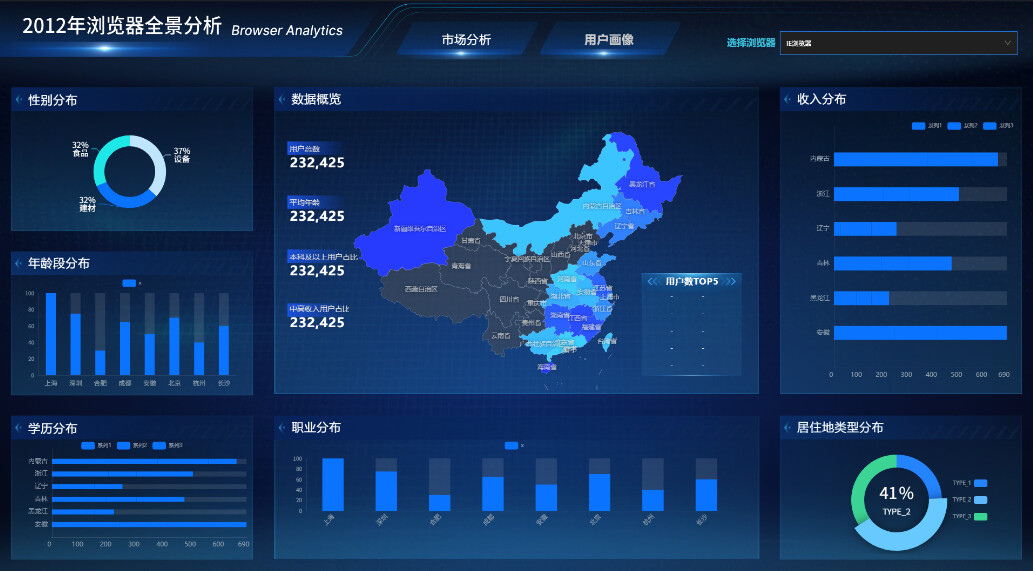

2.1.3 各模块组件搭建

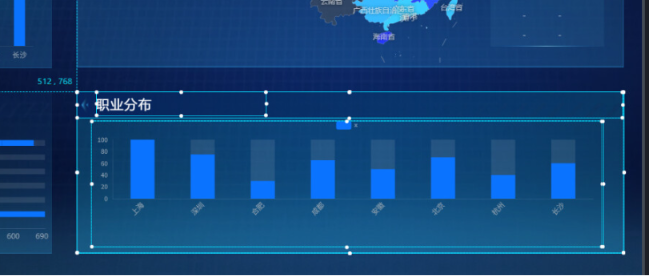

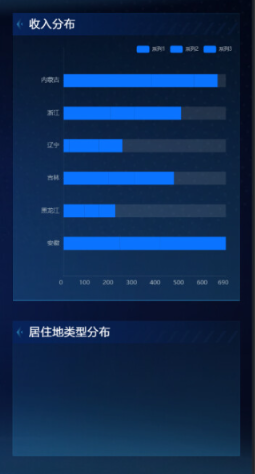

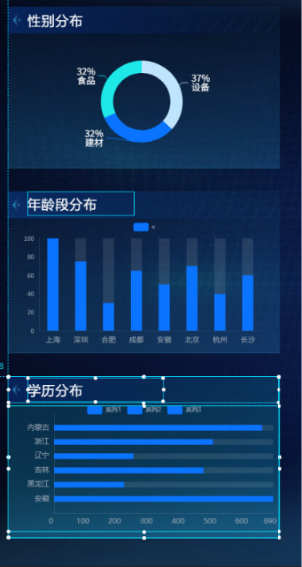

操作说明：依次完成核心指标卡、省份地图、省份TOP5排行榜、性别/居住地饼图、年龄/职业/收入柱状图、学历条形图、浏览器筛选器的布局搭建与样式美化。

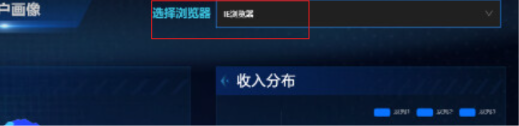

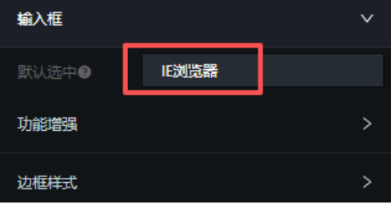

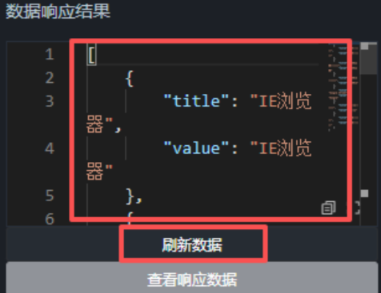

配置要点：所有组件统一对齐排版，配置自定义背景图、字体样式、动画效果；筛选器设置6类浏览器选项，默认选中IE浏览器。

2.2 第二阶段：数据接入与筛选联动配置

2.2.1 数据表改造与ETL更新

操作说明：修改user_profile_stats数据表结构，新增精确age字段，并更新数据加工转换流。

DROP TABLE IF EXISTS `user_profile_stats`;
CREATE TABLE `user_profile_stats` (
    `browser_name` VARCHAR(50) NOT NULL COMMENT '浏览器名称',
    `gender` VARCHAR(10) COMMENT '性别',
    `age` INT NOT NULL COMMENT '年龄',
    `age_group` VARCHAR(10) COMMENT '年龄段',
    `edu` VARCHAR(50) COMMENT '学历',
    `job` VARCHAR(50) COMMENT '职业',
    `income` VARCHAR(50) COMMENT '收入',
    `city_type` VARCHAR(10) COMMENT '居住地类型',
    `province` VARCHAR(50) COMMENT '省份',
    `user_count` INT NOT NULL COMMENT '用户数'
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='用户画像统计表';

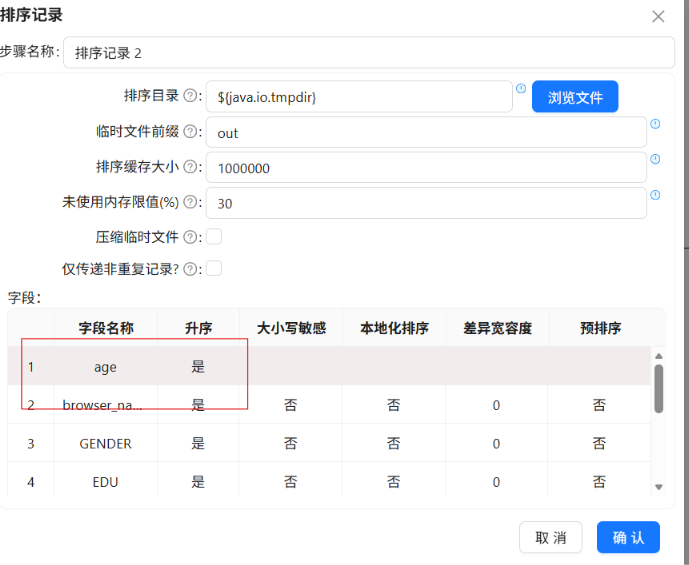

配置要点：执行建表SQL新增age字段，修改ETL排序、分组组件，重新运行转换流，保证可精准计算平均年龄指标。

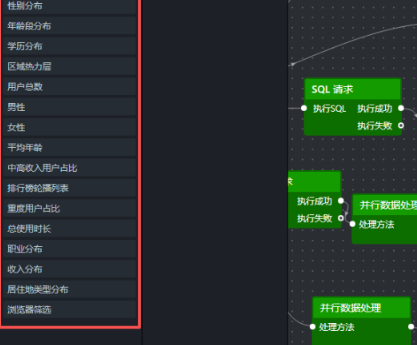

2.2.2 组件导出蓝图编辑器

操作说明：将大屏所有交互、展示组件批量导出至蓝图编辑器。

配置要点：依次导出筛选器、所有图表、指标卡、地图组件，确保所有需要数据绑定和交互的组件均可在蓝图中配置。

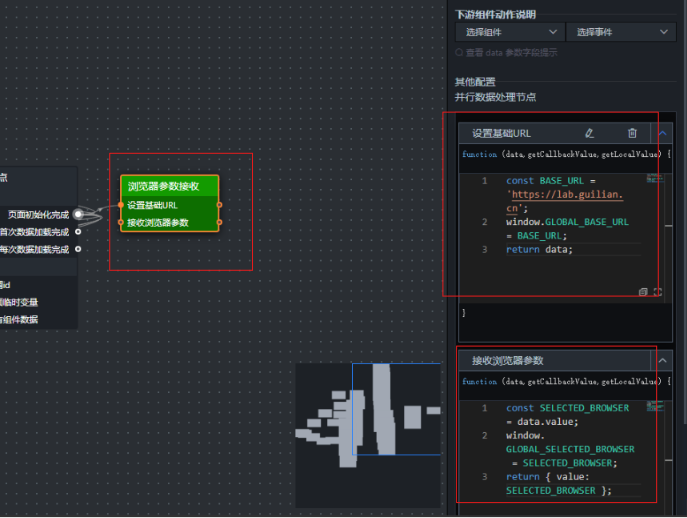

2.2.3 全局浏览器参数配置

操作说明：创建并行数据处理节点，接收筛选器参数并存储为全局变量。

配置要点：编写JS代码，页面加载初始化基础地址，筛选器切换时实时更新全局浏览器参数，供所有SQL节点调用。

2.2.4 动态SQL节点配置

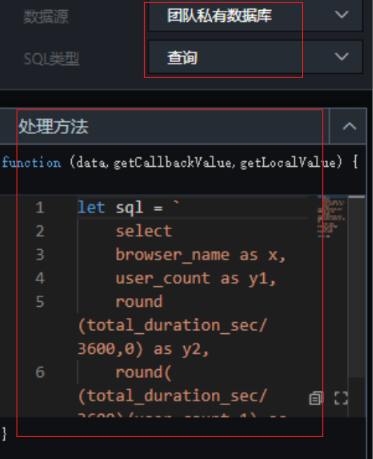

操作说明：创建维度数据、核心指标两类SQL请求节点，编写带动态参数的查询语句。

// 从全局变量获取选中的浏览器值
const selectedBrowser = window.GLOBAL_SELECTED_BROWSER;

let sql = `
-- 核心指标（总用户数、平均年龄、本科及以上占比、中高收入占比）
select
    'total_users' as name,
    sum(user_count) as value
from labs.user_profile_stats
where browser_name = '${selectedBrowser}'

union all

select
    'avg_age' as name,
    round(sum(age * user_count) / sum(user_count), 1) as value
from labs.user_profile_stats
where browser_name = '${selectedBrowser}'

union all

select
    'high_edu_ratio' as name,
    round(sum(case when edu in ('本科', '硕士及以上') then user_count else 0 end) * 100.0 / sum(user_count), 1) as value
from labs.user_profile_stats
where browser_name = '${selectedBrowser}'

union all

select
    'high_income_ratio' as name,
    round(sum(case when income in ('5001～8000元', '8001～12000元','12000元以上') then user_count else 0 end) * 100.0 / sum(user_count), 1) as value
from labs.user_profile_stats
where browser_name = '${selectedBrowser}'
`;
return sql

配置要点：通过UNION ALL一次性查询全维度数据，区分用户性别、年龄、省份等维度；计算总用户数、平均年龄、高学历、高收入占比四大核心指标，动态读取全局浏览器参数。

2.2.5 并行数据分发配置

操作说明：创建维度数据、核心指标数据两个分发节点，拆分数据并匹配对应组件。

配置要点：按维度类型过滤数据，对年龄段、学历、收入数据进行有序排序；将单行多列指标数据拆分为独立数值，分别分发至四个指标卡。

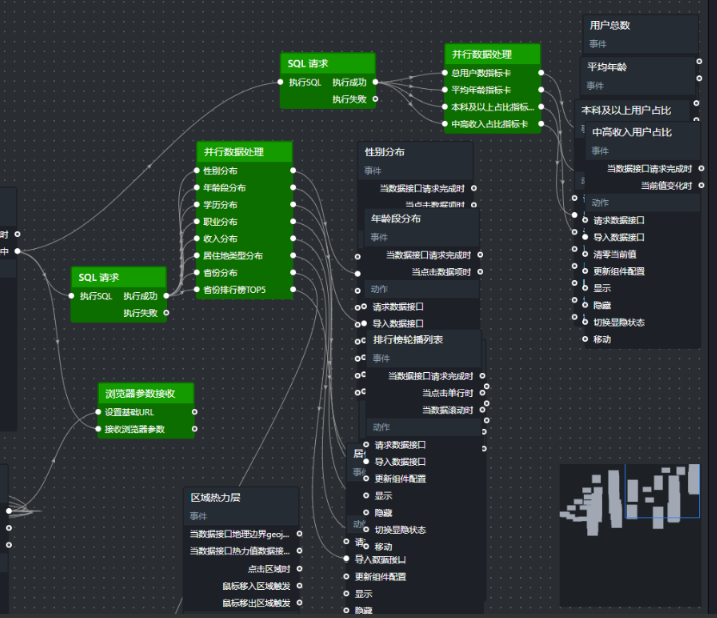

2.2.6 节点连线与功能测试

操作说明：按照数据流逻辑完成所有节点连线，保存并预览大屏。

配置要点：页面加载、筛选器切换均可触发数据刷新，切换不同浏览器，所有图表数据同步更新。

2.3 第三阶段：高阶交互功能配置

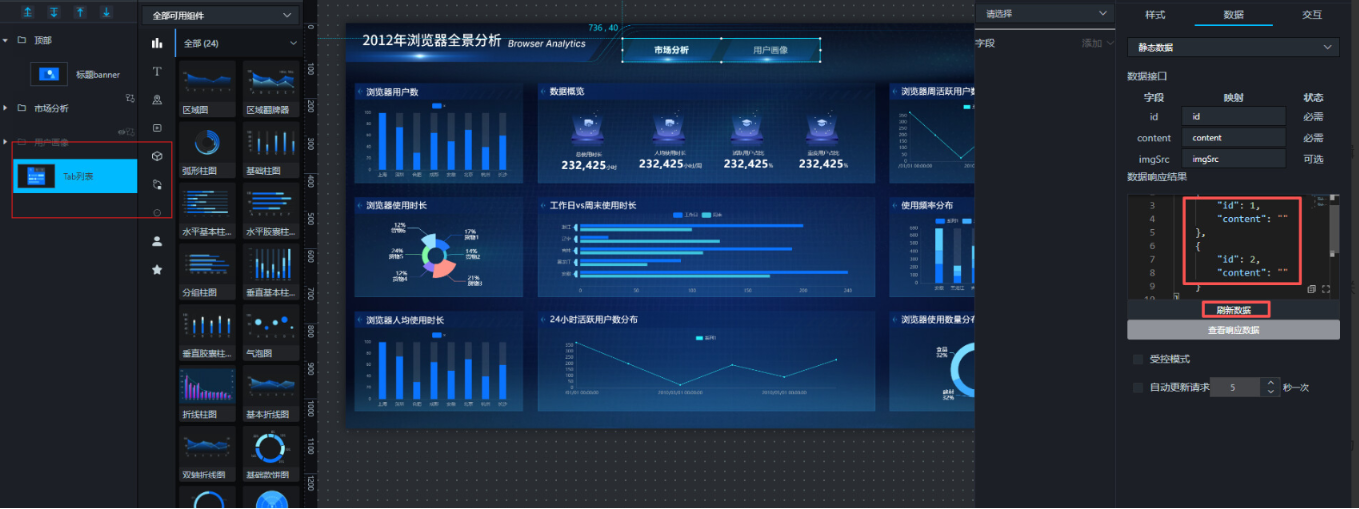

2.3.1 双大屏切换功能

操作说明：添加Tab列表导航组件，配置图层显隐切换逻辑。

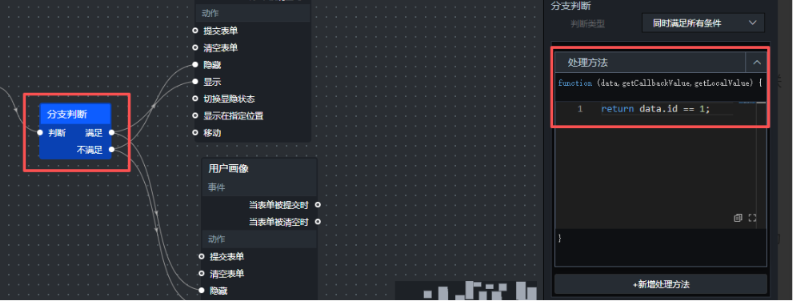

配置要点：设置2列Tab选项并分配唯一ID，隐藏组件原生样式；通过分支判断节点，根据ID控制市场分析组、用户画像组的显示与隐藏。

2.3.2 地图热力渲染配置

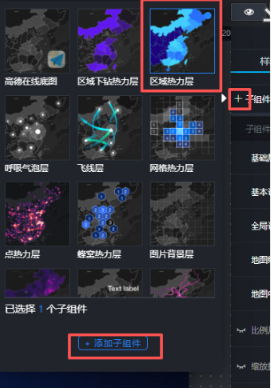

操作说明：实现根据浏览器用户数动态渲染省份热力颜色。

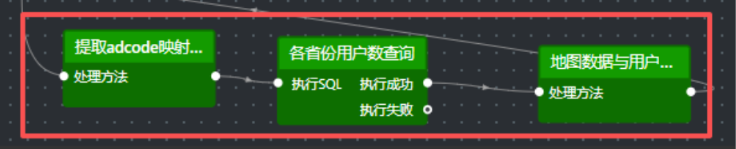

配置要点：页面加载时提取省份adcode行政区划编码映射表；查询各省份用户总数，通过代码匹配省份与编码，生成标准热力数据，导入地图区域热力层。

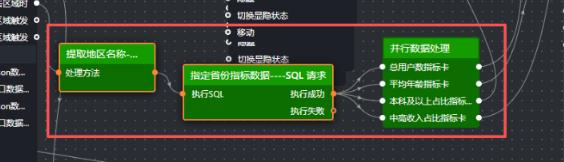

2.3.3 省份下钻联动配置

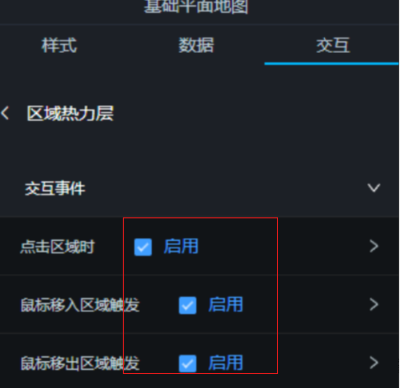

操作说明：配置地图点击事件，实现省份数据下钻，动态更新指标卡。

配置要点：编写省份名称标准化代码，统一全称与简称格式；结合浏览器、省份双参数查询单省份核心指标；拆分数据后分发至指标卡，实现点击省份实时刷新数据。

2.3.4 大屏发布分享

操作说明：保存所有蓝图与页面配置，发布大屏并生成分享链接。

配置要点：逐项验证切换、热力、下钻三大功能无误后，开启分享权限，生成公开访问链接。

三、实验结果

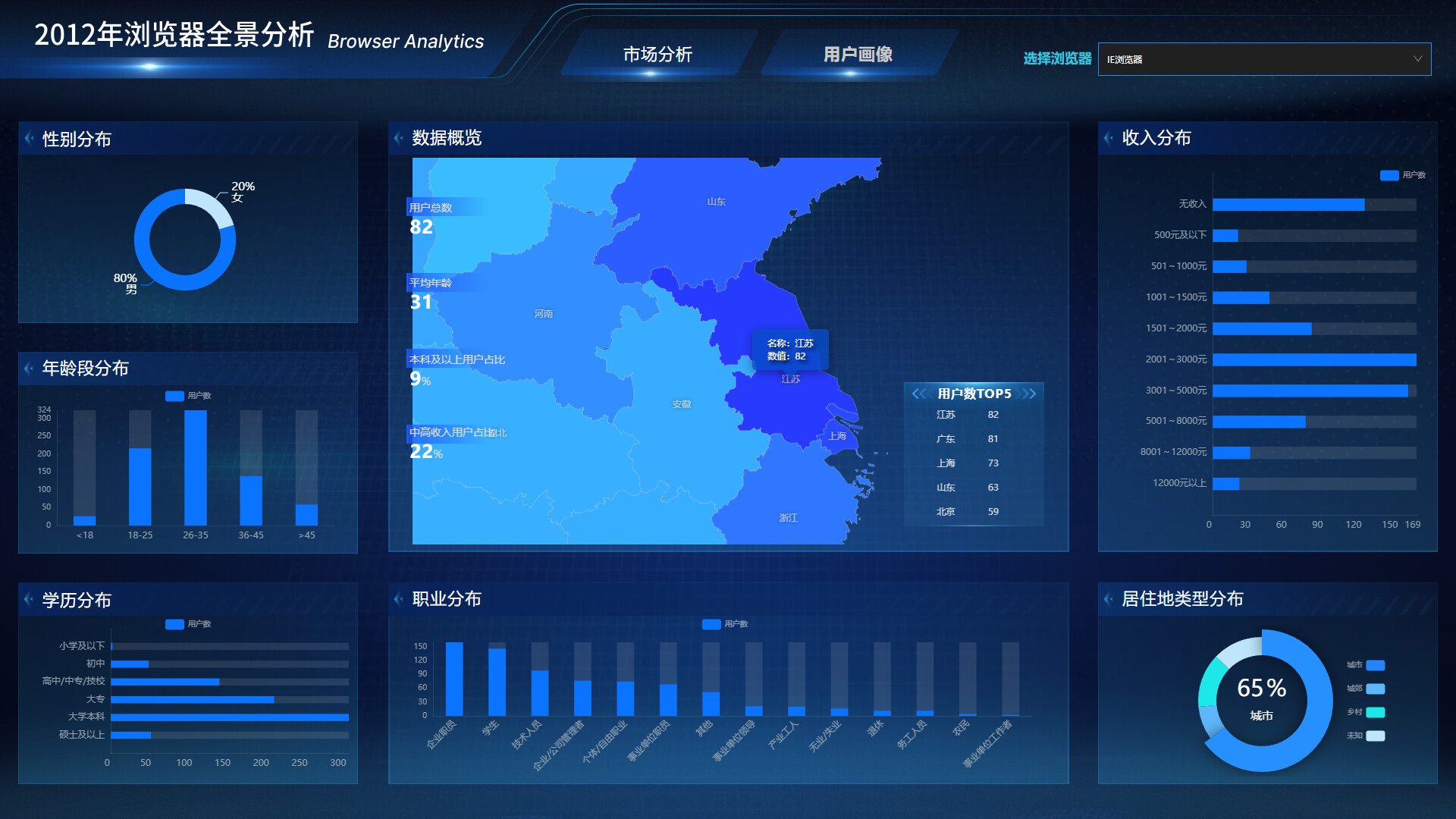

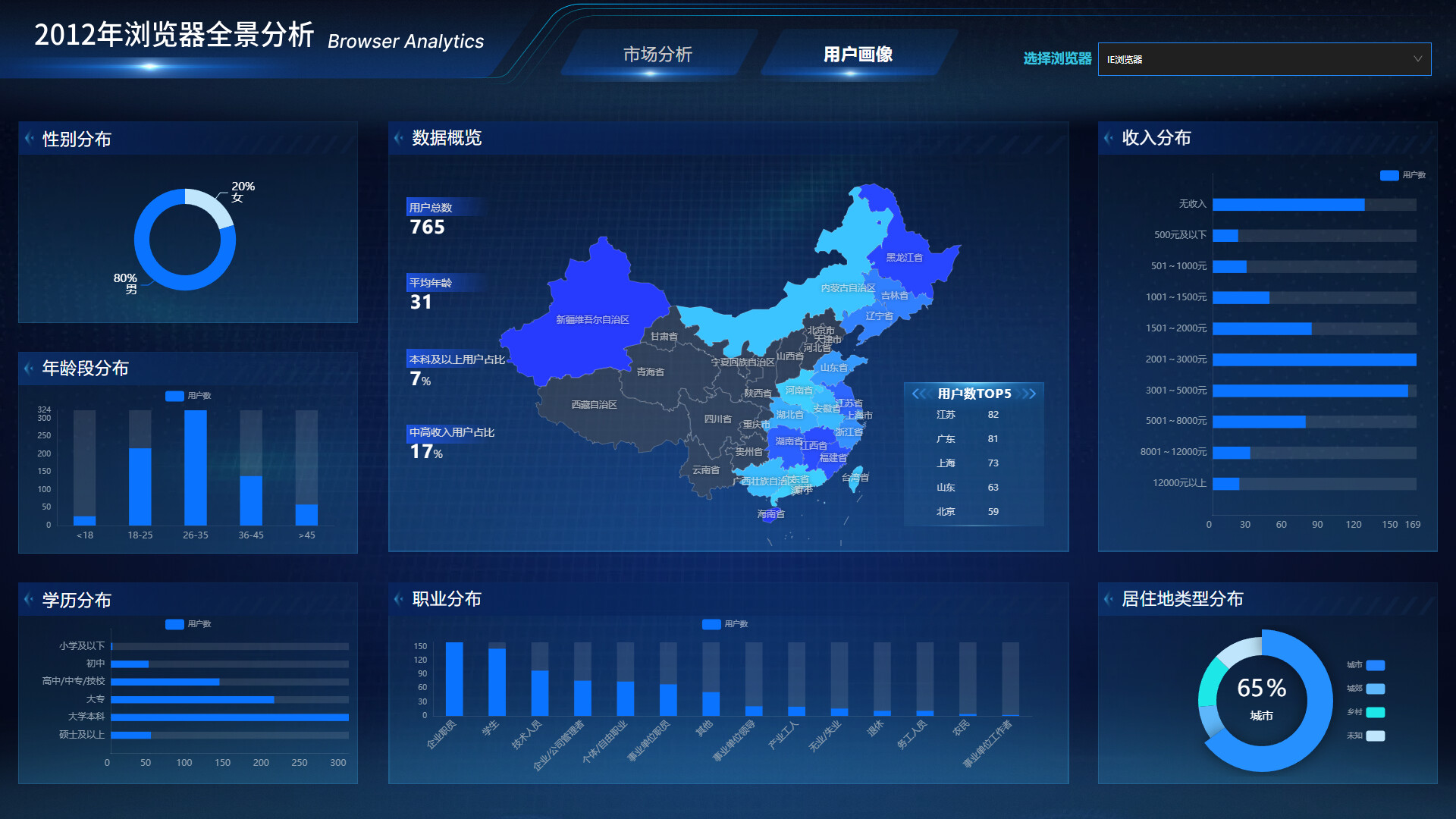

3.1 最终实验成果

本次实验成功完成浏览器用户画像分析可视化大屏全流程开发，最终发布可在线访问的可视化项目，分享链接：http://47.109.66.142:30887/#/dataScreen/release?shareId=6c8835415fd44ee88317766691976922

3.2 功能结果验证

（1）静态布局效果：大屏模块分区清晰，图表搭配合理，样式统一美观，完整覆盖用户画像全维度分析指标，双大屏图层分层管理正常。

（2）筛选联动效果：浏览器下拉筛选器可正常切换，切换后性别、年龄、学历、地域等所有图表、指标卡、排行榜数据实时同步刷新，数据联动无延迟。

（3）大屏切换效果：点击顶部Tab导航，可无缝切换「市场分析大屏」与「用户画像大屏」，图层显隐精准无误，无内容重叠。

（4）地图热力效果：各省份根据用户数量自动渲染深浅不同的颜色，用户越多热力颜色越深，切换浏览器热力图同步更新。

（5）省份下钻效果：点击任意省份区域，右侧四大核心指标卡可精准展示该省份、对应浏览器的用户数据，下钻功能正常可用。

3.3 结果分析

实验最终实现了静态展示、动态数据、交互下钻、多屏切换的完整大屏能力，所有功能均符合业务分析需求。大屏不仅可以宏观展示全网浏览器用户画像，还可以通过筛选、下钻实现精细化数据分析，能够为产品优化、区域运营、商业化策略制定提供直观的数据支撑，完全达到数据产品可视化分析的应用标准。

四、问题与解决

4.1 问题一：平均年龄计算误差较大

问题现象：初期仅依靠年龄段字段估算平均年龄，数据精度低，结果偏差明显。

问题原因：原始数据表无精确年龄字段，仅通过年龄段中值估算，无法精准统计用户年龄。

解决方法：修改数据表结构，新增age精确整数字段，更新ETL转换流保留年龄数据，通过 sum(age * user_count) / sum(user_count) 公式精准计算加权平均年龄，解决数据误差问题。

4.2 问题二：地图省份点击后查询不到对应数据

问题现象：点击部分省份后，指标卡数据归零，无法正常展示数据。

问题原因：地图返回的省份为全称（如广西壮族自治区），数据库存储为简称（如广西），名称不匹配导致SQL查询无结果。

解决方法：编写省份名称映射代码，建立直辖市、自治区、特殊省份的映射规则，自动将全称统一转换为数据库简称，保证参数匹配成功。

4.3 问题三：地图热力层无法渲染颜色

问题现象：省份用户数查询成功，但地图无热力颜色区分，无法展示用户热度分布。

问题原因：缺少省份行政区划adcode编码，数据格式不满足热力层 name、value、area_id 的导入要求。

解决方法：通过蓝图节点提取地图GeoJSON数据，生成省份-adcode全局映射表，格式化查询数据，匹配行政区划编码后成功渲染热力效果。

4.4 问题四：Tab导航切换图层错乱

问题现象：点击Tab选项后，两个大屏图层同时显示或同时隐藏，切换失效。

问题原因：分支判断表达式编写错误，图层显隐动作配置颠倒。

解决方法：修正分支判断代码，严格区分ID=1和ID=2的执行逻辑，重新配置图层显示/隐藏动作，调试后切换功能恢复正常。

五、实验总结

5.1 实验收获

本次实验完整完成了浏览器用户画像大屏从0到1的开发全过程，我收获了系统的零代码数据可视化开发能力。

首先，我掌握了数据大屏的设计逻辑，能够根据不同业务数据类型合理选择图表组件，搭建层级清晰、逻辑通顺的可视化页面，理解了数据大屏“服务业务决策”的核心价值，而非单纯罗列数据。

其次，我熟练掌握了助睿Max蓝图编辑器的核心用法，理解了触发器、全局变量、动态SQL、并行数据分发的工作原理，能够独立完成数据接入、参数传递、多组件数据联动的配置，突破了零代码可视化的交互开发难点。

最后，我学会了地理数据可视化、数据下钻分析、多页面切换等高阶功能的开发技巧，能够解决数据格式不匹配、参数异常、图层错乱等常见问题，具备了企业级数据大屏的独立开发与调试能力。

5.2 平台整体评价

本次实验使用助睿数智（Uniplore）一站式数据科学实验平台完成全部操作，平台整体易用性、功能性较强。

平台覆盖数据ETL、数据治理、AI建模、可视化大屏全链路功能，无需依赖Python、前端代码，通过拖拽节点和简单配置即可实现复杂的数据处理与交互可视化，极大降低了大数据可视化的学习门槛。同时平台工业级数据处理能力稳定，千万级数据渲染无卡顿，图层管理、蓝图可视化编程逻辑清晰，非常适合数据分析初学者学习和企业轻量化可视化开发。

整体而言，该平台能够高效支撑数据分析教学与实战项目开发，帮助我们聚焦业务逻辑与数据洞察，而非繁琐的代码开发，学习效果显著。
