兼容主流仪表的“自动化测试框架”设计（研发必看）

在光电测试、射频测试以及各类高速芯片量测领域，研发和测试工程师最头疼的往往不是技术指标本身，而是实验室多品牌仪器混用带来的适配难题：

“项目紧急，原配高精度Keysight源表被其他组借用，替换为Keithley设备后，原有数千行Python测试脚本直接无法运行……”

“泰克示波器与安立误码仪无法通过同一套代码完成同步触发，二者SCPI指令集存在显著差异，多线程采集频繁抛出Timeout报错。”

传统自动化测试存在核心痛点：测试业务逻辑与底层硬件深度耦合。一旦更换仪表型号、混搭不同品牌仪器，整套测试软件需要大规模重构，研发调试成本极高。

如何搭建一套可兼容Keysight、Tektronix、Anritsu、Rohde & Schwarz等主流仪器，同时具备高度拓展性的自动化测试框架？本文完整拆解标准化三层测试框架架构，提供可落地设计思路，彻底解决更换仪器就要重写脚本的行业痛点。

---

🏗️ 标准化解耦方案：三层自动化测试框架架构

想要实现“测试逻辑固定不变，硬件仪表灵活替换”，行业通用成熟方案为三层分离架构，分层设计可完全隔离上层业务流程与底层硬件通信指令，实现软硬件解耦。

+-------------------------------------------------------+
|                 Layer 1: 业务逻辑层                    |
|       (定义标准化测试流程: L-I-V扫描、CPO多通道测试等)       |
+-------------------------------------------------------+
                           | 调用统一抽象标准接口
                           v
+-------------------------------------------------------+
|                 Layer 2: 仪表驱动抽象层 (标准API)              |
|   (定义IVisaSource、IVisaScope、IVisaLaser统一抽象接口规范)   |
+-------------------------------------------------------+
       |                     |                     |
       v                     v                     v
 [Keysight SMU驱动实现]       [Keithley SMU驱动实现]       [Anritsu Laser驱动实现] (各自封装品牌专属SCPI指令)
       |                     |                     |
+-------------------------------------------------------+
|                 Layer 3: 硬件通信底层                    |
|          (基于VISA库封装，支持TCP-IP/GPIB/USB-TMC通信协议)          |
+-------------------------------------------------------+

1. Layer 3：硬件通信底层

作为框架最基础层级，统一负责所有仪器硬件的物理链路连接。整体基于行业标准VISA虚拟仪器软件架构封装，兼容LAN(TCP/IP)、GPIB、USB-TMC、串口全类型通信总线。所有品牌仪表底层交互逻辑统一，均通过VISA接口收发指令字符串。

2. Layer 2：仪表驱动抽象层（框架解耦核心）

多品牌仪器兼容能力全部由本层实现，依托面向对象编程多态特性，统一定义虚拟仪器标准接口。

• 示例规范：定义通用源表标准接口IVisaSource，仅保留SetVoltage()、SetCurrent()、ReadCurrent()三类通用抽象方法。

• 分品牌差异化实现：

• KeysightSMU类继承通用IVisaSource接口，将SetVoltage()方法封装转换为是德专属SCPI指令:SOUR:VOLT ...。

• KeithleySMU类同样继承IVisaSource接口，内部转换为吉时利专属指令:SOUR:VOLT:LEV ...。

• 分层价值：上层业务逻辑仅调用通用IVisaSource标准接口，无需感知底层实际接入的仪器品牌与型号。

3. Layer 1：业务逻辑流程层

框架顶层模块，仅负责完整测试流程编排，例如激光器启动、源表电流扫描、光功率计数据读取等流程编排。依托下层两层解耦设计，本层代码完全独立于硬件，任意环节更换仪器设备，顶层测试流程代码无需任何修改。

---

⚠️ 团队自研自动化框架三大隐性成本

三层架构设计逻辑清晰，但企业自主从零开发框架时，极易忽略长期维护带来的隐性成本，最终陷入持续迭代困境：

• 驱动开发工作量庞大：高速示波器、误码仪、网络分析仪仪器型号繁多，单类仪器通道配置对应数百条SCPI指令，完成全品类驱动封装与稳定性验证，需2-3名专职软件工程师持续开发半年以上。

• 多线程并行采集时序调试难度高：硅光、CPO芯片测试对数据吞吐速率要求高，需要多台仪器同步并行采集；多线程资源冲突、数据流丢失、硬件触发时序对齐等问题，会大幅增加非专业测试开发人员调试工作量。

• 核心人员离职带来代码断层风险：多数团队测试脚本由单一核心开发人员编写，核心人员离职后，无配套标准化文档的私有代码可读性极低，后续迭代、故障排查难以推进。

---

🚀 框架迭代新方向：零代码通用自动化测试平台

为减少研发工程师查阅仪器手册、编写调试代码、修复软件故障的重复工作，行业自动化测试软件已完成技术迭代，商业化零代码通用自动化测试平台成为主流落地方案。

本文介绍的新一代光电、电子综合自动化测试软件，完全基于上述标准化三层架构开发，原生兼容多品牌异构仪器矩阵，大幅提升测试框架拓展性与易用性：

1. 预装全品类仪器驱动，设备即插即用

平台底层内置Keysight、Tektronix、Anritsu、Keithley、R&S等市场90%以上主流测试仪器标准化驱动。无论测试台搭配泰克示波器+吉时利源表，或是是德网络分析仪+安立误码仪，软件可自动识别硬件设备，一键完成仪器挂载，实现多品牌仪器协同工作。

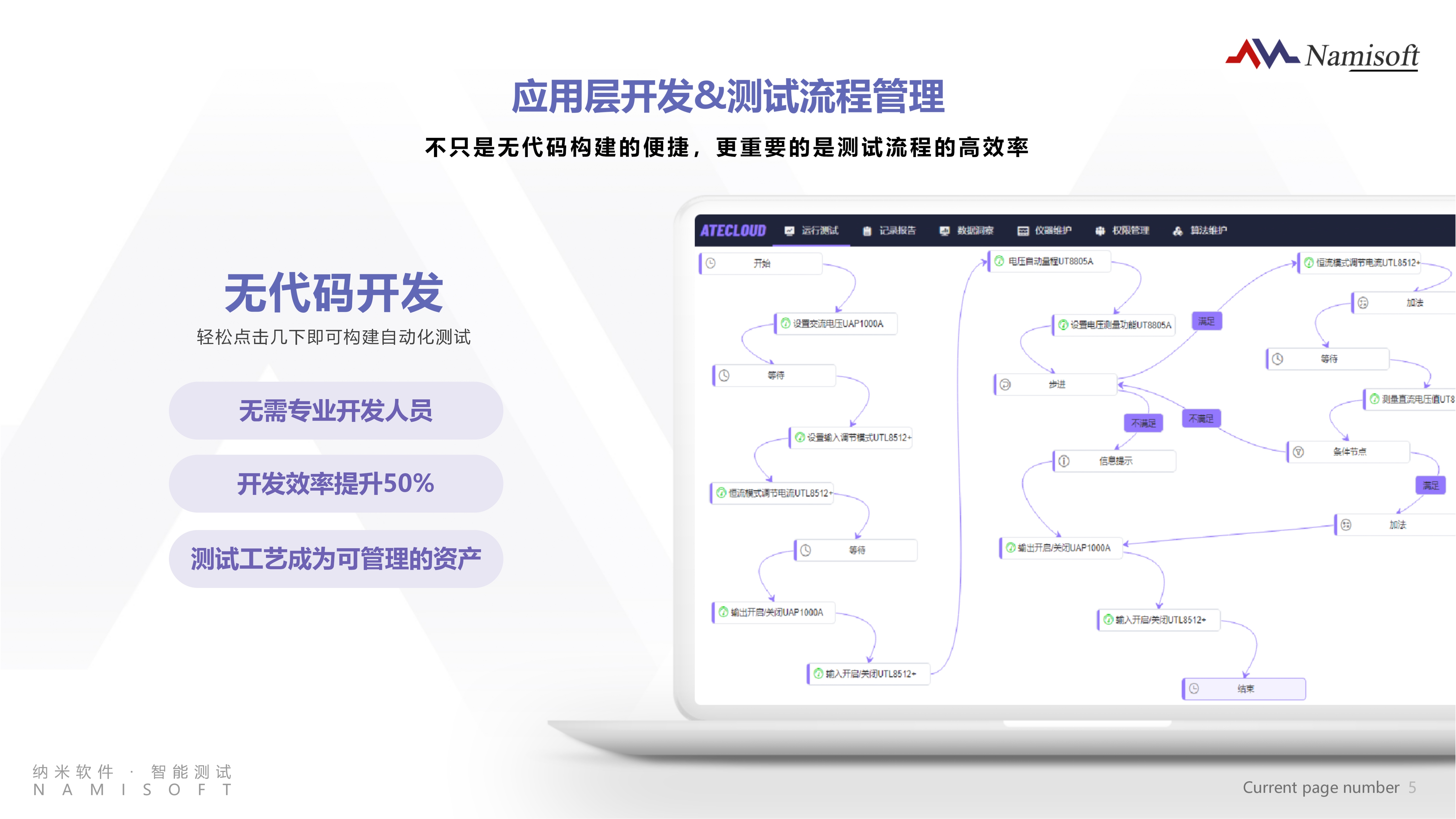

2. 可视化零代码流程画布，拖拽式完成测试编排

自研框架最大痛点为需求变更需改动代码，本平台取消代码编辑界面，搭载全可视化拖拽式流程编辑器：

• 拖拽搭建流程：仪器配置、设备校准、信号触发、参数读取等全部操作封装为可视化功能模块积木。

• 快速搭建测试序列：工程师通过拖拽模块、连线配置逻辑、面板填写参数，即可快速搭建完整自动化测试流程。

• 仪器无感知替换：测试过程中如需更换同类型不同品牌仪器，无需修改整套流程，仅在设备配置面板切换仪器型号，底层自动完成SCPI指令适配转换。

[拖入模块：误码仪发射端参数配置] ➔ [拖入模块：源表电学扫描] ➔ [拖入模块：示波器眼图自动采集分析]
                             └─── 整套流程无需编写代码，更换仪器仅需下拉选择设备自动适配

3. 工业级稳定性能，全链路数据闭环

平台底层完成多线程并发、内存调度深度优化，支持研发实验室、量产产线长时间不间断挂机测试。光电、电学、热学多维度采集数据自动完成时间轴对齐，可自动写入SQL、Oracle数据库，支持一键导出标准化PDF、Excel测试分析报表。

---

结语

测试测量行业的核心竞争力不在于测试代码开发能力，而在于芯片测试精度、产品方案迭代效率。搭建高兼容、高稳定的标准化自动化测试框架，是企业提升研发效率的核心路径。选用成熟商用零代码自动化测试平台，可跳过框架自主开发长周期，直接落地标准化测试方案，是现阶段提升研发产能的高效方式。
