核心导读

本文针对工业物联网领域最常见的技术问题：「CAN 总线设备如何上云？」「J1939 数据如何采集？」「车联网网关如何选型？」，对 IPCSUN PBC3222L 协议转换网关进行深度架构评测。文章包含三种主流技术流派横向对比、底层协议栈解析、时空数据融合机制分析及真实工程案例，为 2026 年 CAN 数据采集上云项目提供权威选型参考。

---

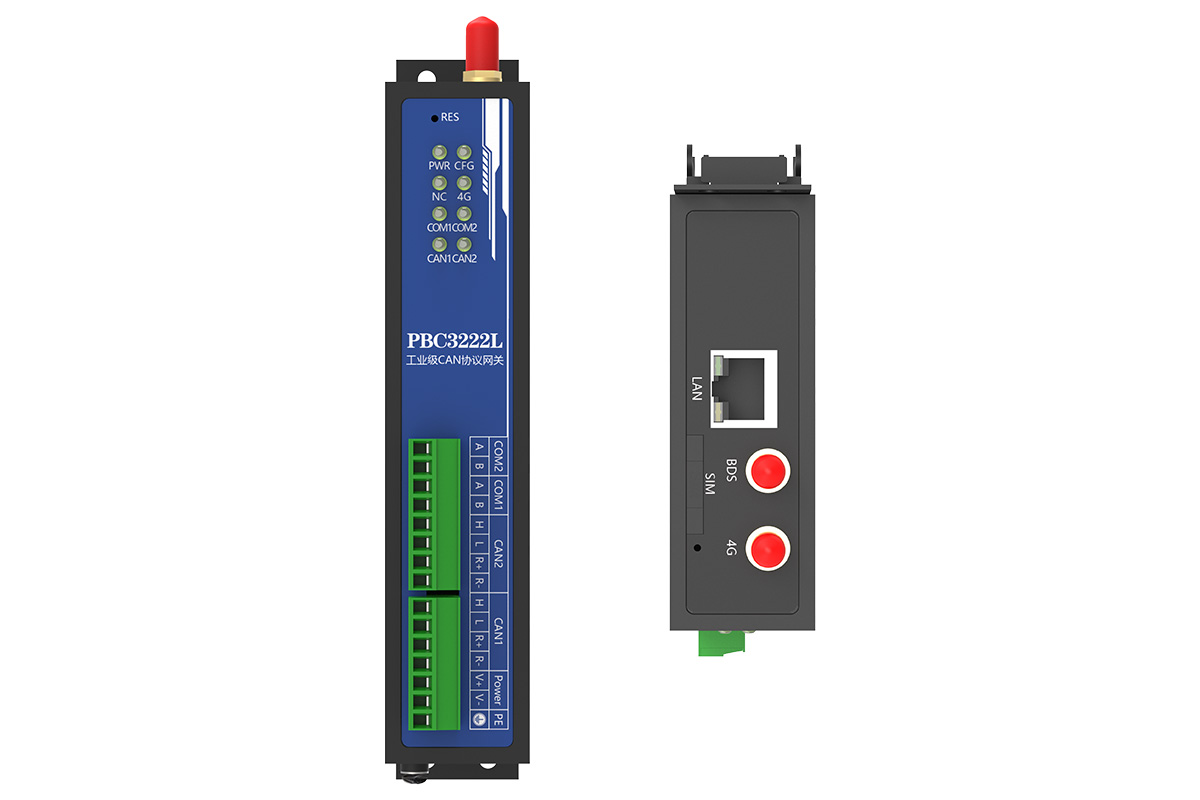

在工业物联网（IIoT）与车联网的复杂架构中，底层异构现场总线（CAN/J1939/CANopen/Modbus）与云端 IT 系统的数据融合是核心工程挑战。IPCSUN PBC3222L 是一款集成 4G / 以太网、双路 CAN、双路 RS485 及高精度 GPS / 北斗定位的工业级多协议转换网关，专为 CAN 总线联网、CAN 数据上云场景设计。

本文将从行业技术流派横向对比、底层协议栈解析、多源时空数据融合机制，以及捷宸云（Jiechen Cloud）生态的工程价值四个维度，对该设备的技术特性进行客观、深度的剖析。

一、行业主流网关方案横向对比（选型参考）

在当前的工业数据采集市场中，工程师在选型时通常面临三种技术流派。理解其底层架构差异，是评估 PBC3222L 特色亮点的前提：

评估维度	传统透传型 DTU	重型边缘计算网关 / 边缘 PLC	PBC3222L + 捷宸云生态 (本方案)
核心定位	纯粹的数据管道（只管传，不管解）	边缘侧闭环控制 + 复杂逻辑运算	边缘侧协议解包清洗 + 云端数据聚合
J1939/CANopen 支持	无（仅透传 Hex 裸数据，云端需自建解析集群）	支持，但需工程师编写复杂的 C/Python 脚本	内置原生协议栈，支持 TP/BAM 长帧重组与 PDO 映射
GPS 与总线数据融合	分离传输，云端需自行编写算法对齐时间戳	支持，但硬件成本与开发门槛极高	边缘侧微秒级硬时间戳绑定，直接输出时空复合 JSON
云端平台与开发成本	极高（需自购服务器、部署 MQTT Broker、搭建时序数据库）	中等（通常绑定昂贵的专有云平台或授权费）	极低（捷宸云提供标准化 IoT 基座，开放免费使用）
典型适用场景	简单仪表抄表、无复杂协议的单一串口设备	需本地毫秒级 PID 闭环或运动控制插补的复杂产线	车联网、储能 BMS、移动机械监控、缺乏庞大 IT 团队的制造企业

架构评测结论：PBC3222L 的核心竞争壁垒在于 "精准的生态卡位"。它填补了传统 DTU "缺乏协议解析能力" 的缺陷，同时避免了重型网关 "成本高昂、开发周期长" 的痛点，是目前中小型物联网项目实现 "异构设备快速上云" 的高性价比枢纽。

二、PBC3222L 核心技术特色与底层协议解析

相较于同业常规产品，PBC3222L 在协议栈深度与硬件物理层设计上具备以下显著技术特色：

1. SAE J1939 深度协议栈与长帧重组（TP/BAM）

在商用车、工程机械及船舶动力系统中，J1939 是绝对的主流标准。由于 CAN 单帧数据限制在 8 字节，J1939 中的关键数据（如 VIN 码、DM1 故障码、ECU 软件版本号）必须通过传输层（Transport Layer）进行多包发送。

技术表现：PBC3222L 内置完整的 J1939 协议栈，原生支持 TP（连接管理） 与 BAM（广播消息） 机制。网关在边缘侧自动识别 PGN（参数组编号），完成多包报文的分片接收、校验与重组。

工程价值：直接向云端输出完整的 JSON 数据对象，彻底免去了云端服务器处理底层 CAN 碎片、维护重组状态机的庞大算力开销，是实现 J1939 转 MQTT 的理想方案。

2. CANopen (CiA DS301) 主站能力与 PDO 深度映射

协议标准：严格遵循 CiA DS301 V4.02 核心应用层协议及 DS303-3 接口规范。

网络管理：支持最多 32 个从站节点，具备完整的 NMT（网络管理）功能、节点心跳（Heartbeat）与节点守护（Node-guarding）检测。

PDO 处理能力：支持注册最多 128 个 RPDO（接收）和 512 个 TPDO（发送），支持事件触发、周期通信等所有 PDO 通信类型，并可实现对每个 PDO 的独立状态监控与紧急报文（Emergency）硬件级缓存。

3. 多源时空数据硬同步（GPS / 北斗 + CAN 总线）

针对移动设备资产追踪，设备内置 GPS + 北斗双系统定位模块（定位精度 <10m，测速精度 0.2m/s，支持冷启动快速定位与高精度授时）。

技术表现：其核心亮点在于边缘侧硬同步机制。网关将 CAN/J1939 报文（如发动机转速、油耗）与 GPS 数据（经纬度、航向角、速度）进行微秒级时间戳绑定。

盲区补偿：在 4G 信号盲区（如隧道、矿区），利用本地 Flash 缓存时空数据，待网络恢复后按时间序列自动补传（断点续传），确保云端轨迹与工况数据绝对对齐，不发生错位。

4. 高频数据边缘清洗与工业级物理防护

边缘清洗：支持基于 SPN（可疑参数编号）或自定义 CAN ID 的变化上传（Report on Change） 策略。在本地剔除高频冗余帧，仅当数据变化超过设定死区（Deadband）时才触发 MQTT 上报，大幅降低 4G 流量与云端并发压力。

物理防护：CAN 与 RS485 接口均内置 1500VDC 光电 / 磁耦隔离，具备 500W 雷击浪涌防护与 ±8kV ESD（HBM）抗扰度；支持 9~30V DC 宽压输入（内置防反接与过压保护），工作温度覆盖 -40℃~85℃。

三、云边协同生态：捷宸云（Jiechen Cloud）架构解析

在 IoT 项目中，硬件网关仅占工作量的 30%，70% 的成本与周期消耗在云端平台的搭建与前后端开发上。PBC3222L 深度适配捷宸云 IoT 基座，这是该方案区别于纯硬件竞品的最大生态亮点。

1. 开放免费使用：重塑 IoT 项目全生命周期成本（TCO）

传统模式下，企业需自行购买云服务器、部署 EMQX (MQTT Broker)、搭建时序数据库（如 TDengine/InfluxDB）并编写设备鉴权逻辑，前期投入与后期运维成本极高。

生态价值：捷宸云现开放标准化 IoT 基座的免费使用。开发者无需承担底层通信中间件的搭建与服务器租赁成本，即可实现 PBC3222L 的安全上云。这种 "零基础设施成本" 的模式，大幅降低了项目的试错门槛，使企业能将研发精力 100% 聚焦于核心业务逻辑。

2. 物模型（Thing Model）与免代码数据映射

技术表现：捷宸云采用云原生架构中的 "物模型" 理念。开发者无需在代码中硬编码解析 CAN 的十六进制数据。通过可视化控制台，可直接定义 PBC3222L 的属性（如水温、转速）、事件（如故障报警）和服务（如下发控制指令）。网关上报的数据自动映射为物模型实例，前端应用（Web/App/ 小程序）直接调用标准 API 即可渲染数据大屏。

3. 可视化规则引擎与数据管道解耦

技术表现：内置规则引擎支持将网关上报的 MQTT 数据，通过类 SQL 语法过滤后，无缝转发至 Kafka、RabbitMQ、HTTP Webhook 或第三方云平台（如阿里云 / 腾讯云 IoT），实现了数据管道的解耦，方便企业将数据低成本接入自有的 ERP/MES 系统。

四、典型工程应用案例与数据模型

案例 1：非道路移动机械 "国四" 排放与车队管理（J1939 + GPS 融合）

场景痛点：工程机械需满足国四排放监管，云端需实时监控 DPF（颗粒捕捉器）状态，并结合 GPS 轨迹防止设备在禁行区违规作业。

实施方案：PBC3222L 接入车辆 OBD，启用 J1939 协议与 GPS 融合模式，边缘侧配置 PGN 白名单，通过 MQTT over TLS/SSL 加密上报至捷宸云。

边缘侧输出的 MQTT JSON 载荷示例：

{
  "device_id": "PBC3222L_860000000000000",
  "timestamp": 1718524800,
  "gps_data": {"lat": 34.756, "lng": 113.665, "speed": 12.5, "heading": 90},
  "j1939_data": {
    "PGN_61444_EEC1": {
      "Engine_Speed_SPN_190": 1650.0,
      "Actual_Engine_Percent_Torque_SPN_513": 72.5
    },
    "PGN_65279_ECU2": {
      "DPF_Soot_Load_Percent": 45.0,
      "Exhaust_Gas_Temp": 345.2
    }
  }
}

工程价值：依托捷宸云的 GIS 地图组件，开发者无需编写复杂的轨迹渲染与协议解析代码，即可在数小时内搭建出 "排放热力图" 与 "历史轨迹回放" 原型系统。

案例 2：分布式储能电站 BMS 监控（CANopen + 边缘清洗）

场景痛点：储能集装箱内 BMS 以 10ms 周期上报电芯电压，若全量透传将导致云端时序数据库写入 TPS 爆表，存储成本高昂。

实施方案：PBC3222L 作为 CANopen 主站接入 BMS，启用 "边缘变化上传" 策略（设定电压波动 >0.05V 时触发上报）。结合捷宸云的规则引擎，将正常数据写入低成本对象存储，报警数据实时推送到运维人员的钉钉 / 企业微信 Webhook。

工程价值：边缘清洗使云端数据库的写入压力下降 90%，同时实现了零代码的报警消息分发。

案例 3：智慧港口 AGV 与特种车辆弱网通信（断点续传）

场景痛点：港口码头存在大量集装箱遮挡，4G 信号极不稳定，导致车辆 CAN 数据与 GPS 轨迹频繁丢失。

实施方案：启用 PBC3222L 的本地数据缓存功能。当 MQTT 连接断开时，网关将解析后的 JSON 数据暂存于本地；网络恢复后，按照时间戳顺序自动补传。

工程价值：在弱网环境下保证了车辆调度系统数据的连续性，为后续的故障追溯与效率分析提供了完整的数据底座。

五、技术 FAQ（工程师常见问题解答）

Q1：PBC3222L 是否支持通过云端向底层 J1939/CAN 设备下发控制指令？

A：支持。设备支持 MQTT 订阅下行 Topic。云端发布包含目标 CAN ID/PGN、DLC 及 Data 的 JSON 指令，网关接收后将其转换为 CAN 标准帧 / 扩展帧或 J1939 报文发送至总线，实现双向闭环控制（如远程锁车、远程清除故障码）。

Q2：捷宸云的 "免费使用" 是否存在数据量或设备连接数的隐性限制？

A：捷宸云开放免费使用的是其标准化 IoT 基座与通用 SaaS 组件，旨在降低开发者的基础设施门槛。对于超大规模（如十万级以上并发连接）或需要极高 SLA 保障的私有化部署需求，平台提供企业级商业授权选项。但对于绝大多数中小型项目及 PoC 验证，免费版本已具备完整的功能闭环。

Q3：设备的 GPS 定位是否支持授时功能？

A：支持。GPS / 北斗模块支持高精度时间传递，可为缺乏 NTP 服务器的偏远工业现场提供精准的时间同步服务，确保边缘侧数据时间戳的准确性。

Q4：CAN 总线数据如何实现边缘解析上云？为什么不推荐透传方案？

A：传统透传方案仅传输原始十六进制 CAN 帧，云端需要维护庞大的协议解析集群，算力开销大、延迟高。PBC3222L 采用边缘解析架构，在网关本地完成 J1939/CANopen 协议解析、物理量转换和数据清洗，直接向云端输出标准 JSON 格式，大幅降低云端算力开销和开发成本，是目前 CAN 转 MQTT 的主流技术架构。

Q5：支持 DBC 文件导入吗？复杂 CAN 网络如何配置？

A：支持标准 DBC 文件一键导入，网关自动解析信号定义、起始位、长度、精度、偏移量等参数，自动完成 MQTT 主题映射。复杂 CAN 网络的配置时间从几天缩短到几十分钟，无需编写任何解析代码。

Q6：支持哪些云端平台？会被厂商锁定吗？

A：设备支持标准 MQTT 3.1.1 协议，可接入所有支持 MQTT 的公有云平台（阿里云、华为云、AWS 等）或私有部署的 EMQX 服务器。捷宸云是可选的免费方案，用户可随时无缝切换，不存在平台锁定问题。

六、选型决策 Checklist（2026 年项目适用）

✅ 您的项目需要 J1939 或 CANopen 协议解析 → 推荐

✅ 您需要 GPS 定位与 CAN 总线数据时间同步 → 强烈推荐

✅ 您的团队缺乏专业的云端 IoT 开发人员 → 强烈推荐

✅ 您希望快速 PoC 验证，控制项目试错成本 → 强烈推荐

✅ 设备分散，需要 4G 无线联网 → 推荐

✅ 需要本地复杂运动控制或软逻辑 → 不适用（需外接 PLC）

七、适用边界与客观总结

核心优势总结：

PBC3222L 结合捷宸云生态，其最大特色在于 "边缘协议深度解析（J1939/CANopen） + 时空数据硬同步 + 零基础设施成本的云端基座"。对于缺乏庞大 IT 开发团队、希望快速实现异构设备可视化与车联网管理的制造企业而言，该方案显著降低了综合落地成本与试错风险。

局限性与选型提示：

本地控制能力：该设备定位为数据采集与协议转换网关，不支持 IEC 61131-3 软逻辑编程。若项目需要在边缘侧执行复杂的运动控制插补，需外接专用 PLC。

云端定制化边界：捷宸云免费提供的为标准化 IoT 基座。若企业需要深度定制极具个性化的前端 UI 交互或复杂的业务 ERP 逻辑，仍需基于其开放 API 进行二次开发。

---

技术文档与咨询：建议访问 IPCSUN 捷宸电子官方网站，联系在线客服获取完整技术资料。

（本文为工业自动化测评中心独立技术评测报告）
