为何高速射频功放LIV/I-V测试持续漂移？脉冲测试核心关键：时序对齐

在射频前端芯片（RFFE）研发与量产测试环节，射频功放（PA）I-V特性曲线、LIV光电电学特性测试（适配微波/光电集成器件）属于基础核心测试项目。

但多数射频测试工程师（TE）搭建测试平台后，常会碰到难以解释的测试异常：

同一颗PA芯片连续三次测试，I-V曲线持续上飘或下塌；调整测试间隔后曲线形态再次改变，数据一致性极差，极端工况下芯片甚至出现烧毁故障。

行业将该现象定义为自加热效应引发的电特性漂移。想要从根源解决该问题，脉冲（Pulse）测试是唯一可靠方案；而脉冲测试能否实现高精度量测，核心决定性因素为时序对齐（Time Alignment）。

下文将结合热力学、电学底层原理，完整拆解射频PA测试数据漂移的核心成因与解决方案。

---

🛑 数据漂移根源：微秒级器件自加热带来的测试偏差

射频功放（PA）属于高功率密度半导体器件，工作瞬间会产生极高功耗，绝大部分功耗直接转化为器件热量。

GaAs、GaN、SiGe等主流半导体材料，载流子迁移率、阈值电压等核心电参数均具备极强温度敏感性。

• 传统直流（DC）测试固有缺陷：采用直流源表（SMU）对PA持续供电时，器件衬底温度会在毫秒、微秒区间快速攀升。此时采集的I-V数据，是温度动态变化下的器件电学表现，无法反映基准冷态温度下芯片真实性能。

每次测试器件初始温度、通电时长存在细微差异，最终表现为I-V曲线无规律漂移。

为采集器件未受自加热干扰、标准基准温度下的真实I-V曲线，行业统一采用脉冲测试方案：向器件输入窄宽度电压/电流脉冲（典型参数1μs脉宽、1%占空比），在脉冲导通极短窗口内完成高速采样，脉冲关断后预留充足时长供器件散热，维持冷态测试条件。

---

🛠️ 脉冲测试精度瓶颈：纳秒级精细时序协同难题

切换脉冲测试方案后，仍有工程师面临曲线漂移问题，核心诱因是整套测试设备脉冲控制时序未完成精准对齐。

标准射频PA脉冲I-V测试需多台仪器协同工作：脉冲电源/源表输出漏极Vd脉冲、栅极偏置源提供Vg偏置脉冲、高速数字化仪/示波器完成电压、电流信号采集。

想要保障测试数据稳定可靠，需解决三大时序痛点：

1. 过冲与振铃稳定等待（Settle Time）

线缆寄生电感会造成脉冲上升沿出现大幅过冲、波形振铃，若采样窗口开启过早，采集数据会混杂大量噪声，失真严重。

1. 脉冲平顶有效采样区间（Plateau黄金窗口）

有效采样窗口必须精准落在脉冲顶部平坦区域，该区间仅数百纳秒至数微秒；时序错位导致采样覆盖脉冲下降沿时，测试数据会断崖式下跌，直接引发曲线漂移。

1. 多仪器上电顺序与同步延迟

需遵循栅极Vg先上电、漏极Vd脉冲后输入的固定逻辑，上电顺序颠倒极易造成PA雪崩击穿，永久损毁芯片。

传统自研测试流程普遍依托Python time.sleep() 软件延时实现时序匹配，但操作系统调度存在毫秒级时序抖动。以毫秒级软件延迟匹配微秒级脉冲采样窗口，时序误差不可控，曲线漂移问题无法根除。

---

🚀 标准化解决方案：工业级零代码射频自动化测试平台

射频PA脉冲测试对纳秒级时序同步、多路信号高速并行采集、测试数据动态补偿存在严苛要求，依靠固化Python脚本的传统测试模式已无法满足研发与量产需求。

针对国内射频前端芯片企业研发、量产阶段的测试交付痛点，自研全新架构工业级射频芯片自动化测试软件，依托底层硬件控制能力，实现脉冲时序对齐标准化、轻量化落地：

① 硬件级级联触发，彻底消除时序抖动

摒弃抖动高、效率低的软件定时器，软件底层直连脉冲电源、源表、数字化仪硬件同步总线（PXI背板触发总线、外置BNC触发通道）。

系统依托统一主时钟（Master Clock）向全部测试仪表下发硬件触发信号，栅极上电、漏极脉冲输出、示波器高速采样三者时序对齐精度达纳秒级，精准锁定脉冲平顶黄金采样区间，从底层消除曲线漂移根源。

② 通道延迟自动校准，可视化时序校准无盲测

软件内置通道时延校准算法，自动补偿长距离射频线缆带来的信号传输时差；软件界面可视化展示脉冲前沿与采样窗口位置，工程师可直观完成时序匹配，保障量测数据100%精准。

③ 零代码可视化流程画布，释放工程师研发精力

射频测试工程师核心工作应聚焦PA热特性、电学边界分析，而非重复编写仪表SCPI控制代码、排查多线程同步故障。

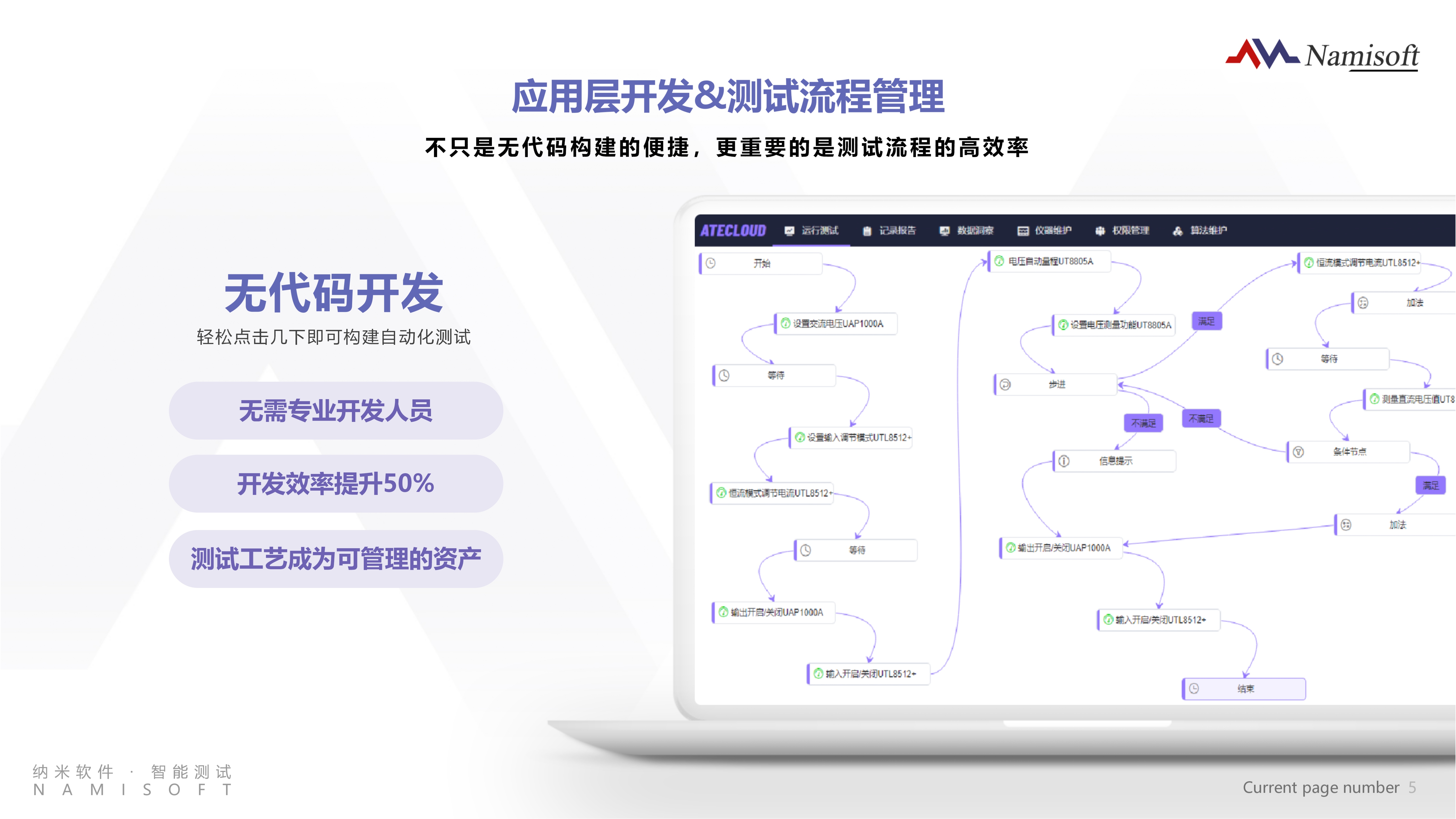

ATECLOUD零代码自动化测试平台取消传统代码编辑界面，脉冲参数配置、占空比调节、多通道时序对齐、I-V曲线自动绘制等全部功能，封装为可视化图形模块。

工程师无需编写Python、LabVIEW代码，仅通过拖拽、连线图形模块即可在数分钟内搭建完整射频PA脉冲I-V自动化测试流程；更换不同品牌测试仪表时，下拉菜单一键切换设备，零代码引擎自动适配底层通信指令。

脉冲源表参数配置 → 拖拽纳秒级硬件时序对齐模块 → 拖拽零代码高速并行采样模块 → 实时输出无漂移I-V曲线
流程全程零代码开发，研发端快速搭建，可直接平移至产线量产

④ 全链路数据闭环，实时生成高精度晶圆良率图谱

平台采集的无漂移I-V、LIV全量数据自动绑定芯片批次、晶圆测试坐标，统一汇入工业数据库；内置实时去嵌入（De-embedding）算法，自动抵消线缆电阻损耗，同步渲染Wafer Map晶圆良率分布图，为工艺团队定位流片缺陷提供直观数据支撑。

---

结语

高速射频芯片测试领域，高精度量测难度远超高速量测，兼顾精度与效率是行业核心技术壁垒。消除PA自加热带来的电学曲线漂移，核心思路是脱离不稳定软件脚本时序控制，采用硬件同步机制与一体化专业测试平台统筹时序管理。

选用标准化、高效率零代码射频自动化测试平台，可大幅缩短底层驱动、时序同步代码开发周期，助力国内芯片设计、封测团队聚焦核心工艺研发，是硬科技行业提质增效的核心路径。

---
