基于HarmonyOS 7.0 跨端开发的弹弓竞技靶面绘制与射击数据可视化实战

前言

在运动类应用开发中，如何将真实的射击训练场景数字化、可视化，一直是开发者面临的技术挑战。本文将以一个完整的弹弓竞技训练应用为例，深入剖析如何利用 Flutter 的 CustomPainter 能力实现标准10环靶面的精确绘制、弹着点散布模拟以及训练数据的趋势图表展示。整个案例融合了 Canvas 绑图、数学计算、状态管理等多项核心技术，对于希望在 HarmonyOS 7.0 平台上构建类似交互式数据可视化应用的开发者具有较高的参考价值。

背景

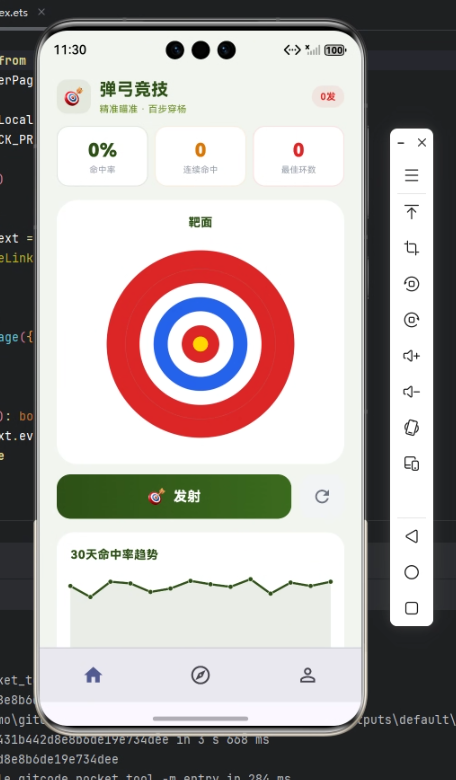

随着户外运动和精准竞技的普及，越来越多的用户希望通过移动设备记录和分析自己的训练成绩。传统的纸质靶纸记录方式效率低下且难以进行长期趋势分析，而电子化的训练记录系统不仅能够实时反馈每次击中的环数，还能通过散布图直观展现瞄准稳定性。本项目的核心需求包括：实现符合国际标准的同心圆靶面渲染，支持点击模拟射击并自动判定环数，以折线图形式呈现近30天的命中率变化趋势，同时保持军绿与靶心红的视觉风格以营造沉浸式的射击氛围。这些功能点涉及 Flutter 绘图体系的深度运用，也是跨端开发中 UI 还原度要求较高的典型场景。

Flutter × HarmonyOS 7.0 跨端开发介绍

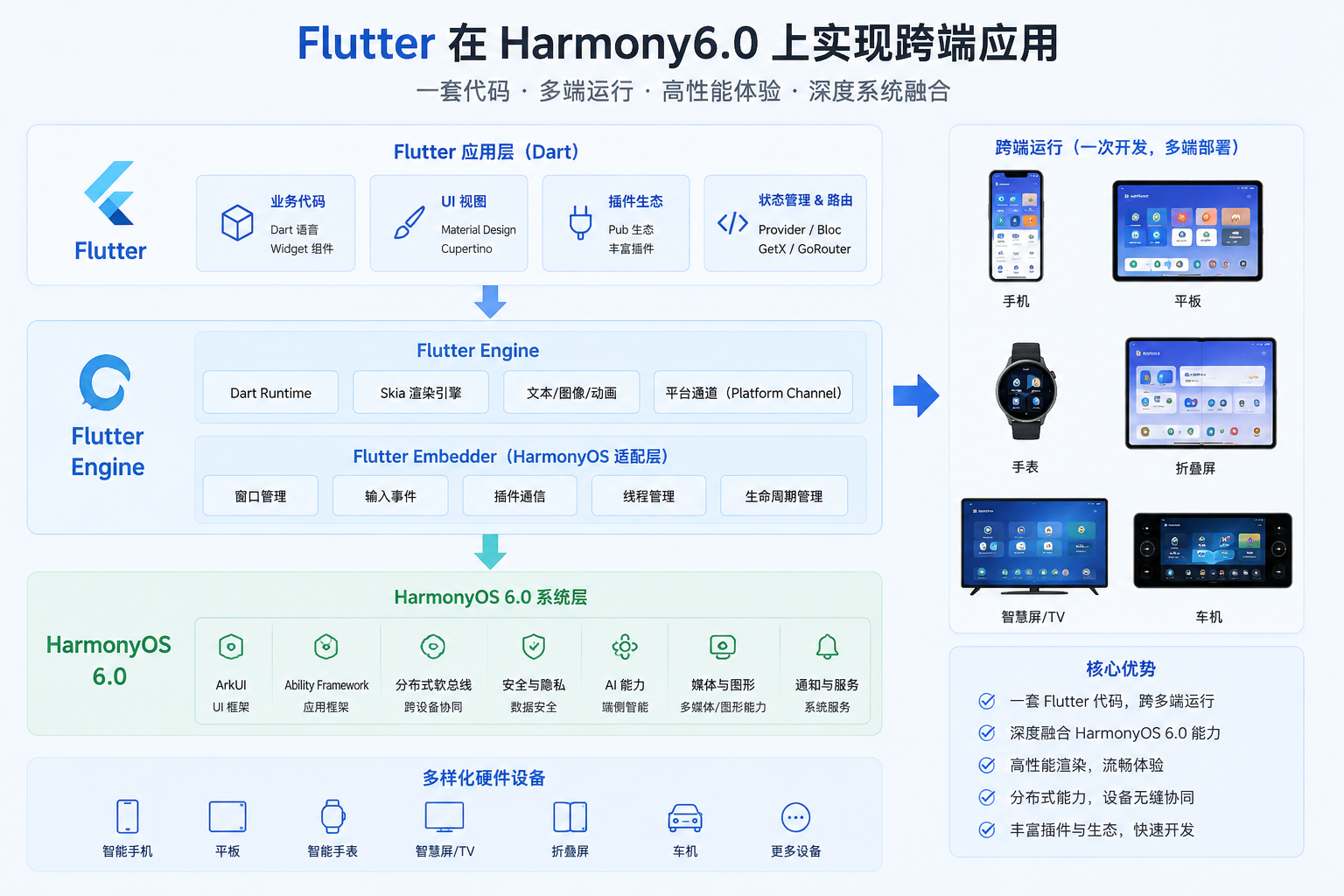

Flutter 在 HarmonyOS 7.0 平台上的运行架构采用三层设计：Framework 层负责 Widget 管理与状态响应，Engine 层通过 Skia 渲染引擎执行 GPU 加速绘图，Embedder 层则由鸿蒙版的 FlutterAbility 容器完成窗口创建与生命周期分发。本项目大量使用 Canvas 自绘功能，而 Canvas 的底层绘制调用正是经由 Flutter Engine 中的 Skia 模块完成，最终利用 HarmonyOS 提供的 ArkUI RenderingContext 获取 GPU 上下文并输出到屏幕表面。在编译层面，Dart 代码经 AOT 编译为 ARM64 原生机器码后直接运行于鸿蒙设备上，因此即便像本例这样包含复杂数学运算和高频重绘的场景，也能获得接近原生的流畅体验。此外，项目中所使用的纯 Dart 库如 dart:math 在鸿蒙平台无需任何适配即可正常工作，这体现了 Flutter × HarmonyOS 方案在代码复用率方面的显著优势。

开发核心代码

一、靶面同心圆绘制与环数判定逻辑

核心靶面的渲染由 _TargetPainter 承担，该自定义 painter 通过 canvas.drawCircle 从外向内依次绘制七层不同颜色的圆环，半径按比例递减形成标准10环靶。每层圆环不仅设置填充色，还额外叠加一层低透明度的描边以增强层次感。弹着点的位置通过 _simulateShot 方法生成，该方法使用 math.Random 在靶心周围产生服从类高斯分布的偏移量，再根据偏移距离 dist 判定命中环数——距离小于 5% 时为10环，随后按阈值逐级递减至1环。这种基于距离的分段判定方式真实还原了实际打靶的计分规则。

final rings = [
  (maxR, const Color(0xFFDC2626)),
  (maxR * 0.8, const Color(0xFFDC2626)),
  (maxR * 0.65, Colors.white),
  (maxR * 0.5, const Color(0xFF2563EB)),
  (maxR * 0.35, Colors.white),
  (maxR * 0.2, const Color(0xFFDC2626)),
  (maxR * 0.08, const Color(0xFFFFD700)),
];

二、弹着点标记与最新成绩动态显示

每当用户触发发射操作，系统将归一化坐标转换为 Canvas 实际像素坐标，然后在对应位置绘制双层圆点：外层为黑色底圈，内层根据是否接近靶心分别用金色或红色填充，以此直观区分高质量命中与普通命中。同时，TextPainter 被用于在靶面下方居中渲染最新的环数文本，例如"9环"，并采用红色加粗字体突出显示。shouldRepaint 方法通过比较击中列表长度和最新分数来决定是否触发重绘，避免不必要的性能开销。

for (final hit in hits) {
  final hx = cx + (hit.dx - 0.5) * maxR * 2;
  final hy = cy + (hit.dy - 0.5) * maxR * 2;
  canvas.drawCircle(Offset(hx, hy), 4, Paint()..color = Colors.black);
  canvas.drawCircle(Offset(hx, hy), 3,
      Paint()..color = dist < 0.04 ? const Color(0xFFFFD700) : const Color(0xFFDC2626));
}

三、命中率趋势折线图绘制

训练统计区域由 _TrendLinePainter 实现，它接收14天命中率数据并在固定画布内完成折线图的完整绘制。首先构建填充路径：从左下角出发，依次连接各数据点形成的折线，最后回到右下角围成闭合区域并以低透明度的主题色填充作为面积背景；然后单独绘制一条加粗的主折线用于突出趋势走向；最后在每个数据点上绘制白边双色圆点以标注具体数值。整个图表的 Y 轴范围固定为0-100，X 轴按数据索引等分排列，形成简洁明了的时间序列可视化效果。

final fillPath = Path();
fillPath.moveTo(0, h);
for (int i = 0; i < data.length; i++) {
  final x = i / (data.length - 1) * w;
  final y = h - (data[i] / maxVal * h);
  fillPath.lineTo(x, y);
}
fillPath.lineTo(w, h);
fillPath.close();
canvas.drawPath(fillPath, Paint()..color = color.withValues(alpha: 0.1));

心得

在本项目的开发过程中，最深刻的体会是 Flutter CustomPainter 所提供的绘图能力足以胜任大多数复杂的可视化需求，但同时也需要开发者具备一定的图形学基础知识。靶面的绘制看似简单，实则涉及坐标系转换、颜色分层、描边叠加等多个细节处理，尤其是在将归一化的弹着点坐标映射到实际像素坐标时，需要准确计算中心点偏量和缩放比例。另一个值得分享的经验是关于 shouldRepaint 的精细化控制：当击中列表频繁更新时，如果每次 setState 都导致整个画布完全重绘，将会带来明显的性能损耗，因此通过对比新旧数据状态来决定跳过无效渲染是非常必要的优化手段。此外，在 HarmonyOS 平台上测试时发现，Canvas 绘制的文字在不同分辨率设备上的清晰度表现良好，这得益于 Skia 渲染引擎对矢量图形的原生支持。整体而言，这个案例让我更加理解了声明式 UI 与命令式绘图相结合的开发模式——Widget 树负责布局结构，CustomPainter 负责精细内容，两者各司其职又紧密配合，最终呈现出高性能且视觉效果出色的交互界面。

总结

本文通过弹弓竞技训练应用的完整实现，系统展示了 Flutter 在 Canvas 自绘领域的强大能力，从同心圆靶面的精确渲染到弹着点的动态标记再到趋势图表的数据驱动绘制，每一环节都体现了对绘图 API 的灵活运用。结合 HarmonyOS 7.0 的跨端架构，这套方案能够以同一套 Dart 代码同时覆盖 Android、iOS 和鸿蒙三大平台，且在绘图性能上保持一致的高水准表现，这对于需要快速落地多端产品的团队而言具有重要的实践意义。

从技术深度的角度来看，本项目涉及的数学随机分布模拟、路径填充与描边分离、条件重绘优化等技巧均可推广至其他数据可视化场景，例如雷达扫描仪、仪表盘、热力地图等。未来若进一步接入 Platform Channel 调用鸿蒙设备的振动反馈或相机能力，还将为射击训练应用带来更丰富的真机互动体验。Flutter × HarmonyOS 的组合正逐步成为企业级跨端开发的重要选择，掌握其自绘体系将使开发者在面对高度定制化 UI 需求时拥有更大的自由度和掌控力。
