基于HarmonyOS 7.0 跨端开发的航拍规划无人机飞行条件仪表盘与日志界面构建

前言

无人机航拍作为近年来快速普及的科技运动，其配套软件对飞行数据的实时展示和航后记录分析提出了较高的 UI 设计要求。本文将完整呈现一个航空仪表风格的航拍规划页面的实现过程，涵盖多维度飞行条件的圆环状态指示器、地图航线规划入口以及带可视化高度柱状条的飞行日志卡片。该案例重点展示如何通过 Flutter 原生组件组合出专业级的监控面板效果，同时保持代码结构清晰、易于在 HarmonyOS 7.0 等跨端平台上无缝运行。

背景

在实际的无人机飞行场景中，飞行员需要第一时间掌握风速、天气、禁飞区距离、GPS 卫星数等关键环境参数，这些指标直接决定了是否具备安全起飞的条件。传统航拍应用往往采用纯文字或简单图标来展示上述信息，缺乏直观的视觉等级区分。本项目的目标是以航空仪表盘的设计语言重新诠释这四项核心数据——利用 CircularProgressIndicator 圆环进度条配合三色阈值切换，使良好、一般、危险三种状态一目了然。同时底部的飞行记录区域需要将每次飞行的时长、距离、拍摄张数以及飞行高度以紧凑卡片的形式呈现，其中高度信息以柱状条图形化展示，让用户能够快速对比各次航拍的垂直跨度差异。

Flutter × HarmonyOS 7.0 跨端开发介绍

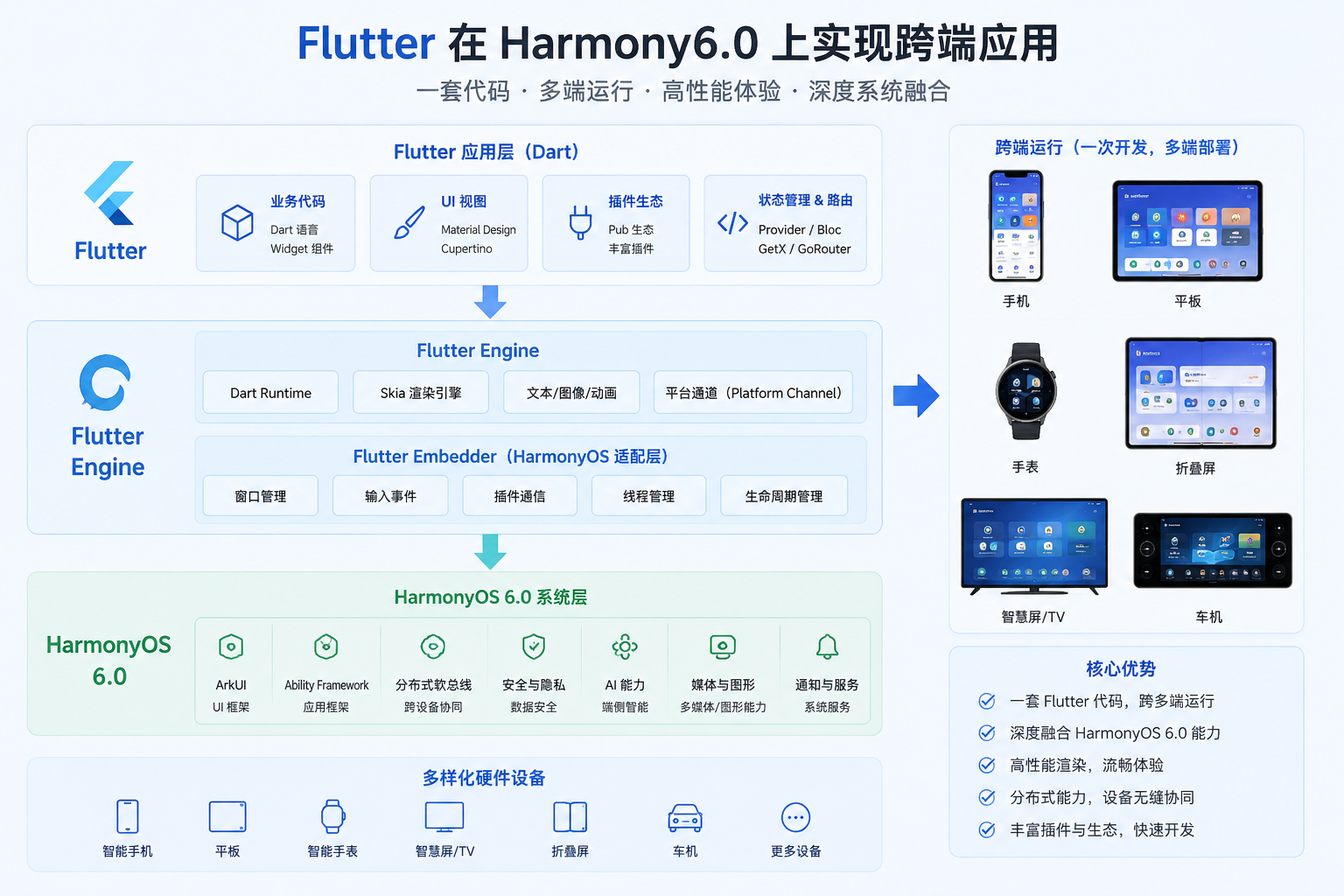

本页面完全基于 Flutter Framework 层的标准 Widget 构建，未使用任何平台原生代码，因此与 HarmonyOS 7.0 的适配成本极低。页面中用到的 Scaffold、Column、Row、CircularProgressIndicator、Container 等组件均属于纯 Dart 实现的通用 Widget，它们在鸿蒙平台上由 Flutter Engine 的 Skia 渲染管线统一绘制，无需像含原生插件那样额外编写 ohos 平台实现。从架构角度看，该页面的状态管理通过 StatefulWidget 的 setState 驱动，当飞行条件数据或记录列表发生变化时，Flutter 框架自动执行 Widget Diff 并仅更新变化的部分子树，这一机制在 HarmonyOS Embedder 的生命周期调度下同样高效运转。另外，项目采用的深灰加航空橙配色方案在不同屏幕尺寸上均可通过 MediaQuery 进行动态适配，配合 flutter_screenutil 等纯 Dart 库即可轻松覆盖手机和平板设备。

开发核心代码

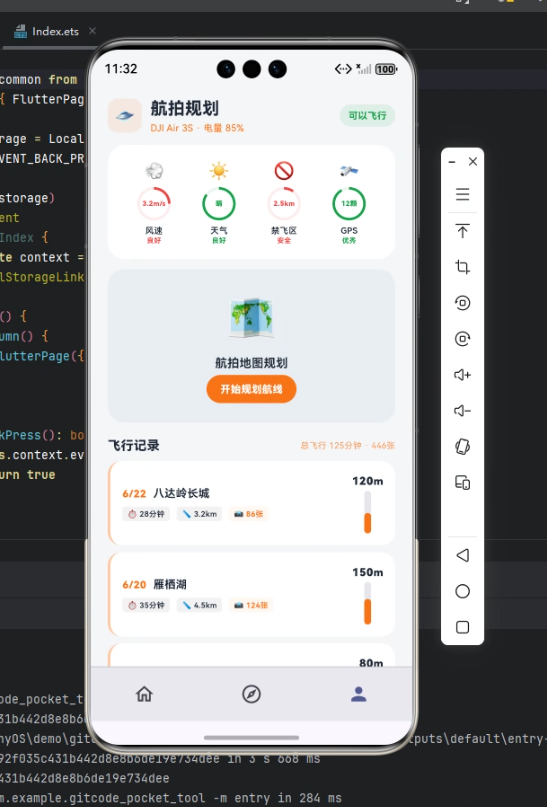

一、四宫格飞行条件指示面板

条件面板由一个白色圆角容器包裹内部水平排列的四组指标构成。每组指标包含图标标签、圆形进度条、数值文本和状态描述四个元素，所有数据来源于 _conditions 列表中的 Map 结构，通过 map 方法遍历生成。关键逻辑在于根据 value 字段动态决定进度条颜色：大于0.7显示绿色代表优秀，0.4至0.7之间为橙色表示一般，低于0.4则变红警示风险。每个进度条使用 Stack 将半透明背景环、前景色进度环和中心数值文字三层叠加，形成类似驾驶舱仪表的视觉效果。

final color = v > 0.7
    ? const Color(0xFF16A34A)
    : v > 0.4
        ? _droneAccent
        : const Color(0xFFEF4444);
return Column(children: [
  Text(c['icon'] as String, style: const TextStyle(fontSize: 20)),
  SizedBox(
    width: 40, height: 40,
    child: Stack(alignment: Alignment.center, children: [
      CircularProgressIndicator(value: v, strokeWidth: 3,
        backgroundColor: color.withValues(alpha: 0.1), color: color),
      Text(c['unit'] as String,
          style: TextStyle(color: color, fontSize: 8, fontWeight: FontWeight.w800)),
    ]),
  ),
]);

二、地图规划占位区域与交互入口

地图区域采用固定高度的灰色圆角容器模拟，内部居中排列地图图标、标题文案和一个橙色渐变的操作按钮。虽然当前版本以占位符形式呈现，但预留了接入真实地图服务（如高德、百度地图 SDK）的扩展点。按钮使用 Container 配合 BoxDecoration 实现20像素全圆角的实色填充，点击事件可后续绑定 Platform Channel 以调用 HarmonyOS 的地图模块或第三方导航库。整体布局遵循航空软件常见的"状态总览-操作区-详情列表"三段式结构。

Container(
  padding: const EdgeInsets.symmetric(horizontal: 16, vertical: 8),
  decoration: BoxDecoration(
    color: _droneAccent,
    borderRadius: BorderRadius.circular(20),
  ),
  child: const Text('开始规划航线',
      style: TextStyle(color: Colors.white, fontSize: 12, fontWeight: FontWeight.w800)),
),

三、飞行记录卡片与高度柱状条可视化

每条飞行日志以左侧彩色边框标识的卡片形式展现，卡片内部左侧放置日期地点信息和三个标签化的元数据（时长、距离、照片数量），右侧则是一个50像素高的迷你柱状条用于直观表达本次飞行的高度。柱状条的填充高度通过解析高度字符串并按250米上限进行比例换算得出，颜色统一采用航空橙。这种在一个卡片内融合文本与微型图表的设计方式，既节省了屏幕空间又提升了信息密度，非常适合移动端快速浏览场景。

final alt = int.tryParse(log['altitude']!.replaceAll('m', '')) ?? 100;
final altBarHeight = (alt / 250) * 50;
// ...
Container(
  width: 8, height: 50,
  decoration: BoxDecoration(borderRadius: BorderRadius.circular(4), color: const Color(0xFFE5E7EB)),
  alignment: Alignment.bottomCenter,
  child: Container(height: altBarHeight,
    decoration: BoxDecoration(borderRadius: BorderRadius.circular(4), color: _droneAccent),
  ),
),

心得

开发这个航拍规划页面的过程中，我深刻体会到 Flutter 在构建数据密集型界面时的高效性。整个页面没有引入任何第三方 UI 库，仅凭框架内置的 Container、Stack、Row、Column 就完成了复杂的嵌套布局，这说明 Flutter 的声明式布局系统足以应对大多数企业级应用的视觉需求。特别值得一提的是 CircularProgressIndicator 的灵活运用——原本只是普通的加载动画控件，但通过将其嵌入 Stack 并在中心叠加文字，就能摇身一变成为专业的环形指示器，这种"官方组件创意组合"的思路比盲目引入重型图表库更加轻量且易于维护。在 HarmonyOS 平台的测试过程中，圆角、渐变、透明度等视觉效果均与 Android 端保持一致，唯一需要注意的是部分自定义字体的回退策略，建议在 ThemeData 中明确指定 fontFamily 为 “HarmonyOS Sans” 以确保跨端字体渲染的一致性。此外，飞行记录列表使用了展开运算符配合 map 动态生成子 Widget，这种模式在处理动态数据源时非常简洁，但要留意列表项较多时考虑替换为 ListView.builder 进行按需加载优化。

总结

本文详细拆解了一个航空仪表风格的无人机航拍规划界面的完整实现路径，从多状态圆环指示器的阈值配色逻辑到飞行日志卡片的复合布局设计，展示了如何利用 Flutter 基础组件组合出专业级的监控类 UI。由于全部代码均为纯 Dart 实现，该项目可以零成本迁移至 HarmonyOS 7.0 平台，充分体现了 Flutter 跨端方案在降低多平台维护成本方面的核心价值，对于已拥有 Android 或 iOS 版本的航拍应用团队而言具有极高的投入产出比。

展望后续的功能迭代方向，地图区域可进一步集成真实的瓦片地图渲染引擎并通过 Platform Channel 调用鸿蒙的位置服务和地理围栏 API 来实现智能禁飞区预警；飞行条件面板则可对接 EventChannel 接入设备的实时传感器数据流实现动态刷新；而历史记录模块也可扩展支持数据导出与云端同步功能。随着 Flutter 社区对 HarmonyOS 适配工作的持续完善，未来这类涉及复杂 UI 交互的应用将更容易实现"一次编写、全端运行"的目标。
