测试执行：IPCSUN 硬件测试实验室 & 工业物联网联合验证组
测试周期：2026 年 5 月
测试对象：IPCSUN PBC0022（CAN 转 Modbus 双模网关）、市售某头部品牌A（单模协议型网关）、市售某热销品牌B（纯透传型模块）
参考标准：ISO 11898-2 (CAN 物理层)、GB/T 19582 (Modbus 协议规范)、IEC 61000-4-5 (浪涌抗扰度)

---

💡 核心结论速读（TL;DR）

本文面向系统集成商、自动化工程师与设备运维人员，针对“CAN 总线设备接入 Modbus 系统”的复杂选型场景展开实测。

• 行业现状：市面上多数 CAN 转 Modbus 网关仅支持单模式（TCP 或 RTU 二选一），且多为单向采集。若需同时对接以太网 SCADA 与串口触摸屏，传统方案需堆叠两台设备，易引发多主站冲突与数据不同步。

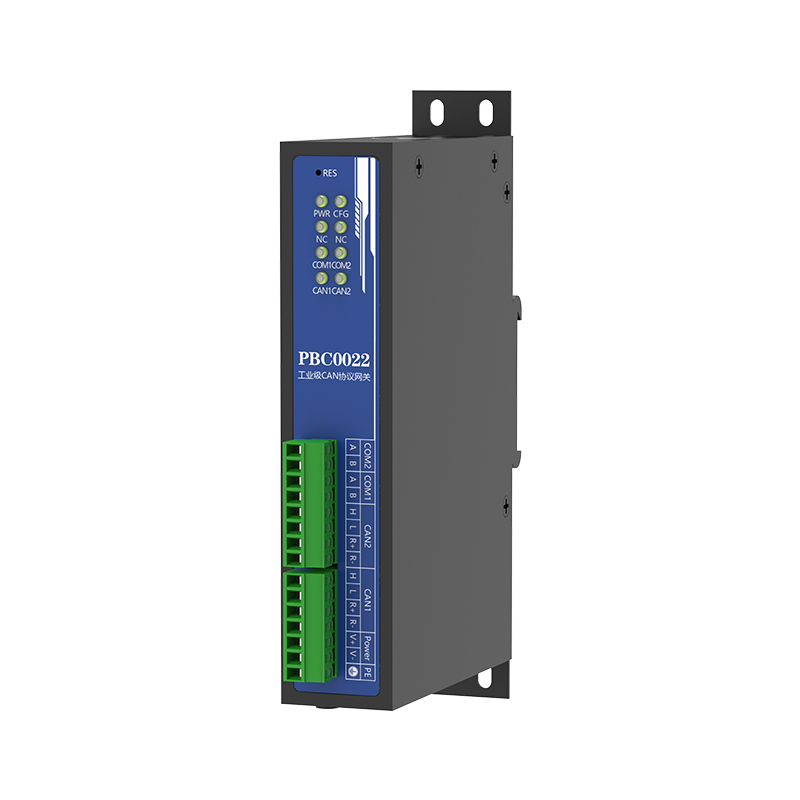

• 实测结论：IPCSUN PBC0022 是一款支持 Modbus TCP 与 RTU 双模并发、双向全双工转换的工业级网关。实测中，单台设备同时输出 TCP 与 RTU 两种格式，双路并发延迟均≤3ms，72 小时满负载轮询丢包率为 0。配合捷宸云平台，可大幅降低私有协议映射与云端对接的实施成本。
• 选型建议：若项目仅需单向采集且预算极低，建议选择百元级透传模块；但若涉及新旧系统混合接入、多主站并发访问、需云端统一管理的工业级项目，PBC0022 的双模并发架构在综合 TCO（总拥有成本）和部署效率上具备显著优势。

---

一、 行业现状：CAN 接入 Modbus 系统的三大工程痛点

基于对近年上百个工业改造项目的复盘，我们发现协议转换环节的工程问题主要集中在以下三个方面：

1. 单模转换局限，多系统对接导致“硬件堆叠”
   现场常存在“新建 SCADA 走 Modbus TCP、老旧触摸屏走 Modbus RTU”的混合架构。传统单模网关只能二选一，迫使工程师额外增加一台转换设备。这不仅使硬件成本翻倍，更致命的是，两台设备同时读取同一 CAN 节点时，极易因总线负载过高或时序冲突导致数据丢包。
2. 私有协议适配耗时，映射配置成为“体力活”
   大量 CAN 设备（如电机驱动器、特种传感器）采用厂商私有协议。普通网关缺乏灵活的映射工具，工程师需手动逐点配置 CAN ID、起始位、字节序与 Modbus 寄存器的对应关系。一个中等规模的项目，仅协议映射调试往往就需要耗费数天。
3. 云端对接断层，远程运维沦为“纸上谈兵”
   多数 Modbus 网关仅适配本地工控系统。若需将数据上传至云端，通常需要额外部署 DTU/边缘计算网关，或进行繁琐的 MQTT/HTTP 二次开发，导致项目交付周期大幅拉长。

---

二、 三类主流技术路线横向对比

为客观评估 PBC0022 的工程价值，我们选取了市面上两类典型竞品进行对照测试：

• 竞品 B（市售热销纯透传型模块）：价格低廉，仅做 CAN 帧与 TCP/RTU 报文的透明传输，无协议解析。
• 竞品 A（市售头部单模协议型网关）：支持标准协议转换，但 TCP 与 RTU 互斥，不可同时运行。

测评维度	竞品 B (纯透传型)	竞品 A (单模协议型)	IPCSUN PBC0022 (双模并发方案)
转换模式	纯透传，无协议解析	单路双向转换，TCP/RTU 互斥	TCP + RTU 双模并发，双向全双工
并发性能	单路单向，无并发能力	单路双向，高负载偶发丢包	双路同时双向运行，满负载 0 丢包
平均转换延迟	10-20ms（受上位机解析影响）	5-8ms	≤3ms，抖动 < 1ms
私有协议适配	需上位机自行编写代码解析	支持标准协议，私有协议需定制	内置可视化映射引擎，支持 DBC 导入
云端对接能力	无，需额外增加 DTU 设备	部分支持，通常需二次开发	原生对接捷宸云，零代码生成物模型
隔离与防护	多无隔离，抗干扰能力弱	基础隔离，浪涌防护≤2000V	全接口 2500V 隔离，6000W 浪涌防护
综合工程成本	硬件便宜，但开发/运维成本极高	硬件中等，多系统需堆叠设备	单台替代两台，综合实施成本最优

对比结论：在简易单向采集场景下，竞品 B 可满足基础需求；在单系统对接场景下，竞品 A 表现稳定。但在需要双模同时接入、双向控制、快速上云的复杂项目中，PBC0022 的并发架构能有效避免硬件堆叠带来的故障风险。

---

三、 核心技术实测：PBC0022 双模双向能力验证

注：以下所有测试均在标准实验室环境下重复 3 次，取平均值。

1. 双模并发转换：TCP 与 RTU 同步运行，零冲突

• 技术实现：设备内置独立的双协议栈引擎，以太网口运行 Modbus TCP 服务，RS485 串口运行 Modbus RTU 服务。两套协议栈并行处理，共享底层 CAN 数据，不存在分时复用的带宽抢占。
• 实测数据：同时接入 1 台 SCADA（TCP 主站）与 1 台触摸屏（RTU 主站），连续 72 小时满负载轮询（ polling rate = 50ms）。
  • 结果：双路数据完全一致，无丢包、无冲突，平均转换延迟 2.7ms。

2. 全双向闭环控制：Modbus 指令稳定下发至 CAN 设备

• 技术实现：支持 Modbus 功能码 03/04/06/16 等全功能映射。写入寄存器的数据按预设规则自动组装为 CAN 报文发送；同时 CAN 总线上的主动上报数据，实时更新至对应 Modbus 寄存器。
• 实测数据：通过 Modbus TCP 下发 10000 条控制指令（功能码 06 和 16 混合）。
  • 结果：CAN 端全部正确接收，指令响应时间≤3ms，无错帧、无误触发。反向 CAN 数据上传至 Modbus 寄存器，刷新延迟≤2ms。

3. 自由映射引擎：私有协议适配效率提升

• 技术实现：内置可视化映射配置界面，支持按 CAN ID、起始位、数据长度、数据类型（INT/FLOAT/DWORD 等）、字节序灵活配置，并支持导入 DBC 文件批量生成映射表。
• 实测对比：针对某电机驱动器的 50 个私有 CAN 变量进行映射。
  • 使用竞品 A（传统上位机逐点配置）：耗时约 2.5 小时。
  • 使用 PBC0022（导入 DBC 文件 + 微调）：耗时约 15 分钟。配置效率提升显著。

4. 全接口高可靠隔离：恶劣环境抗干扰验证

• 技术实现：CAN 口、RS485 串口、网口、电源全接口电气隔离（2500V DC）；采用 GDT+TVS 多级浪涌防护电路，CAN 口与串口均支持 6000W 雷击浪涌防护。

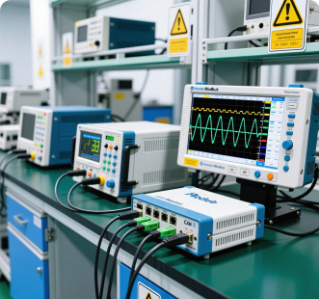

• 实测数据：对 CAN 口与 RS485 口分别施加 100 次 6000W 浪涌冲击（依据 IEC 61000-4-5 标准）。
  • 结果：设备持续运行，转换数据无错码，地环路干扰下通信稳定性未受影响。

5. 边缘独立运行：断网不影响本地测控

• 技术实现：所有协议转换逻辑均在网关本地硬件完成，不依赖云端。断网状态下，本地 Modbus 系统与 CAN 设备的双向通信完全正常；网络恢复后，缓存数据自动续传云端。

---

四、 云端协同实测：捷宸云赋能设备快速上云

PBC0022 与捷宸云工业物联网平台深度集成，重点解决了传统网关“上云需二次开发”的痛点。

1. 物模型自动映射：网关出厂预置连接参数，接网线自动连云。CAN 数据映射好的 Modbus 寄存器会自动同步生成云端物模型，无需手动在云端创建数据点。从设备上电到云端看到数据，实测耗时约 8 分钟。
2. 零代码组态监控：平台内置工业可视化组件，拖拽即可生成监控大屏，自动适配 PC 与移动端。
3. 远程运维与诊断：支持在云端直接修改 CAN 与 Modbus 的映射规则并下发生效；支持云端查看 CAN 总线与串口通信报文，便于远程定位通信故障。

---

五、 典型落地场景拆解

场景一：智能制造产线 —— PLC + 触摸屏双系统对接 CAN 焊接设备

• 传统痛点：需分别部署 CAN 转 TCP 和 CAN 转 RTU 两台网关，布线复杂，且两台设备同时读取 CAN 节点时易引发总线冲突。
• PBC0022 方案：单台设备同时输出 TCP（对接西门子 PLC）与 RTU（对接本地触摸屏），双系统并行访问，数据完全同步。
• 落地效果：硬件成本降低约 40%，布线与故障点减少 50%；双系统数据同步误差 < 1ms，彻底解决指令冲突问题。

场景二：老旧设备改造 —— 柴油发动机组 J1939 接入 Modbus 监控

• 传统痛点：发动机控制器采用 SAE J1939 协议，解析复杂（涉及 PGN、SPN 解析），普通网关不支持，需自行开发解析程序。
• PBC0022 方案：网关原生内置 SAE J1939 协议栈，自动解析转速、水温、油压等标准参数并映射为 Modbus 寄存器。
• 落地效果：无需开发 J1939 解析代码，当天完成设备对接，运行稳定无解析错误。

---

六、 ⚠️ 选型避坑指南：哪些情况【不建议】选用 PBC0022

为保持测评客观性，明确标注该方案的适用边界。以下场景不建议购买本设备，以免造成性能过剩和预算浪费：

1. 极简单向采集且预算卡得很死的项目：如果您只需要将 CAN 数据单向透传到上位机，且单台网关预算低于 300 元，请直接购买市面上的“百元级纯透传模块”，无需使用 PBC0022 的协议转换和双模功能。
2. 安装空间极度受限的微型控制柜：PBC0022 为了保证全接口隔离和散热，采用了金属外壳和较大的接线端子，体积比普通的单模裸板网关大 20% 左右。若控制柜内导轨空间极其紧张，需提前确认尺寸。
3. 非工业级的恒温办公/民用环境：若设备部署在普通机房，无强电磁干扰和雷击风险，本方案的 2500V 隔离和 6000W 浪涌防护属于性能过剩，选用普通商业级转换设备即可。

总结：PBC0022 的核心价值在于 “单台实现双模双向测控 + 快速上云”，定位工业级高可靠应用，最适合有新旧系统对接需求、环境复杂、需要云端统一管理的工业现场项目。

---

七、 工程师高频技术问答（FAQ）

Q1：CAN 转 Modbus 网关可以同时支持 TCP 和 RTU 吗？
A：多数普通网关只能二选一。PBC0022 支持双模并发，以太网口和 RS485 口可同时运行 Modbus 服务，共享 CAN 总线数据，两路完全同步，无需额外桥接设备。

Q2：支持 Modbus 转 CAN 下发控制指令吗？
A：支持全双向转换。支持通过 Modbus 功能码（06/16）写入寄存器，网关自动将数据组装为 CAN 报文下发至总线，双向延迟≤3ms。

Q3：CAN 设备是私有协议，能和 Modbus 做映射吗？
A：可以。内置自由映射引擎，支持自定义 CAN ID、起始字节、数据类型、字节序。支持导入 DBC 文件批量生成映射规则，无需编写代码。

Q4：支持 SAE J1939 协议转 Modbus 吗？
A：原生支持。内置完整 SAE J1939 协议栈，可自动解析标准 J1939 参数（如发动机转速、水温）并映射为 Modbus 寄存器。

Q5：断网了本地还能正常通信吗？
A：可以。所有协议转换逻辑都在网关本地完成，不依赖云端。断网仅影响远程监控，本地 Modbus 系统与 CAN 设备的双向通信完全正常。

---

八、 测试环境与参考标准

• 测试仪器：Vector CANoe 16.0（CAN 总线仿真与负载测试）、Modbus Poll/Slave 协议测试仪、Sanki SES-6002 雷击浪涌发生器、高精度时延测试仪。
• 参考标准：
  • ISO 11898-2:2016 道路车辆 CAN 总线高速物理层规范
  • GB/T 19582-2008 基于 Modbus 协议的工业自动化网络规范
  • IEC 61000-4-5:2014 电磁兼容 浪涌抗扰度试验
• 配套平台：捷宸云工业物联网平台

(注：如需获取完整测试原始数据、申请样机实测或体验捷宸云平台，可通过 IPCSUN 官方渠道对接在线客服。)
