映翰通EC312实战：Modbus TCP转DNP3.0，零代码搞定电力SCADA协议对接

彭三岁

63人浏览 · 2026-07-01 15:56:06

彭三岁 · 2026-07-01 15:56:06 发布

如果你正在做变电站、配电站房或新能源场站的SCADA接入，大概率会遇到这个头疼的问题：现场PLC/传感器只支持Modbus TCP，但上级调度中心要求走DNP3.0。本文手把手教你用映翰通EC312边缘计算机，零代码完成协议转换，十分钟打通数据链路。

一、痛点：Modbus设备怎么接入DNP3主站？

在电力、水务、油气等行业的SCADA系统中，DNP3（Distributed Network Protocol 3.0） 是标准通信协议，调度中心的主站软件基本都支持DNP3。但问题在于——现场层的PLC、传感器、智能仪表大多只支持Modbus TCP/RTU。

这就产生了一个常见的"协议鸿沟"：

调度中心 DNP3 Master  ←?→  现场 PLC（Modbus TCP）

传统的解决方式要么是采购昂贵的协议转换网关，要么是定制开发协议转换软件，前者成本高，后者周期长。有没有更轻量的方案？

映翰通EC312边缘计算机，内置了协议转换引擎，直接配置就能打通。

二、方案架构

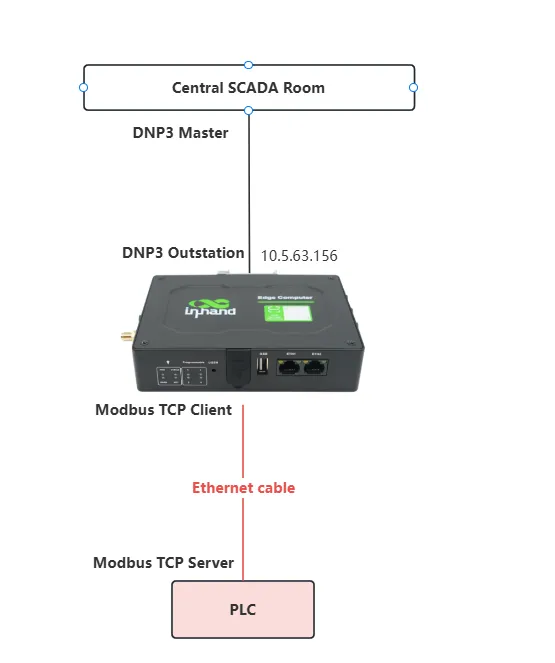

本次实战场景如下：

┌──────────────────────┐
│   中央SCADA机房        │
│  DNP3 Master (主站)   │
│  IP: 10.5.63.x       │
└──────────┬───────────┘
           │ DNP3 TCP (Port 20000)
           │
┌──────────┴───────────┐
│  映翰通 EC312         │
│  ┌─────────────────┐ │
│  │ Measure Monitor  │ │  ← 采集Modbus设备数据
│  │ Protocol Trans.  │ │  ← Modbus → DNP3转换
│  └─────────────────┘ │
│  IP: 10.5.63.156     │
└──────────┬───────────┘
           │ Modbus TCP
           │
┌──────────┴───────────┐
│  现场 PLC             │
│  Modbus TCP Server   │
│  IP: 192.168.2.100   │
│  40001: 强度          │
│  40002: 温度          │
└──────────────────────┘

在这里插入图片描述

核心思路： EC312作为中间层，向下通过Modbus TCP协议采集PLC数据，向上以DNP3 Outstation（从站）身份对接到DNP3 Master，实现数据透明转发。

三、EC312配置步骤

3.1 添加Modbus控制器

登录EC312的Device Supervisor界面（https://10.5.63.156:9100），进入 Measure Monitor → Controller List，添加一个Modbus TCP控制器：

配置项	值
控制器类型	Modbus TCP
从站地址	192.168.2.100:502:1
描述	PLC1

然后添加两个采集点：

测点名称	数据类型	寄存器地址	分组
强度(Strength)	WORD	40001	DEFAULT
温度(Temp)	WORD	40002	DEFAULT

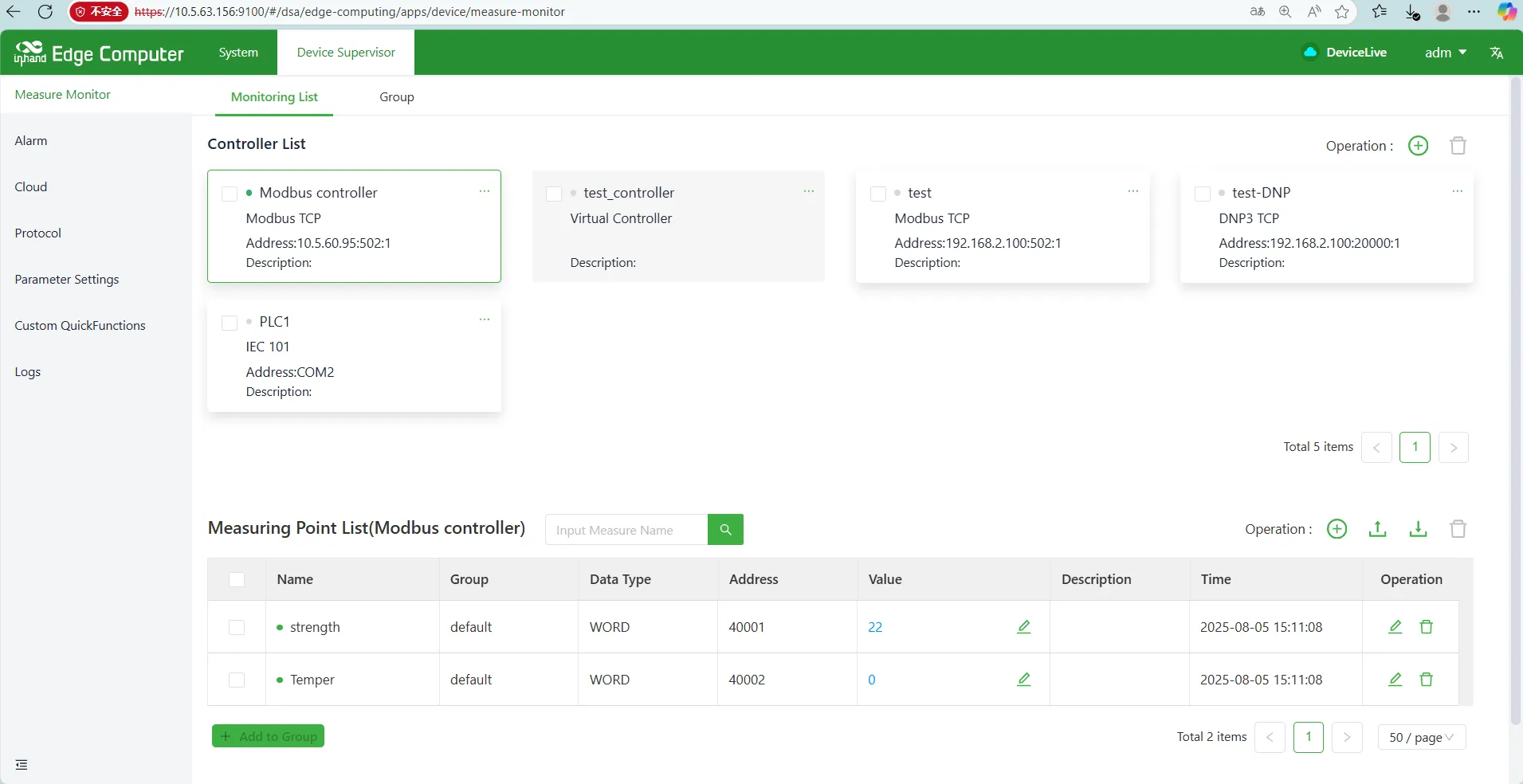

配置界面如下：
在这里插入图片描述

提示： 40001是Modbus Holding Register，EC312会自动按标准Modbus协议读取。

3.2 配置DNP3 Outstation

进入 Protocol Transition 页面，添加一个DNP3 Outstation：

配置项	值	说明
通信模式	TCP	DNP3 over TCP/IP
本地端口	20000	DNP3 Master连接此端口
从站地址	1	DNP3 Slave Address
主站地址	2000	DNP3 Master Address

3.3 建立数据映射

在DNP3 Outstation的映射表中，将Modbus采集点映射到DNP3数据对象：

映射名称	数据类型	原始来源	原始数据类型
AI-G30-V5	Analog Input	Modbus Controller → Strength	FLOAT

这一步做完，EC312就会自动将Modbus 40001寄存器的值，映射为DNP3的Analog Input点，供主站读取。

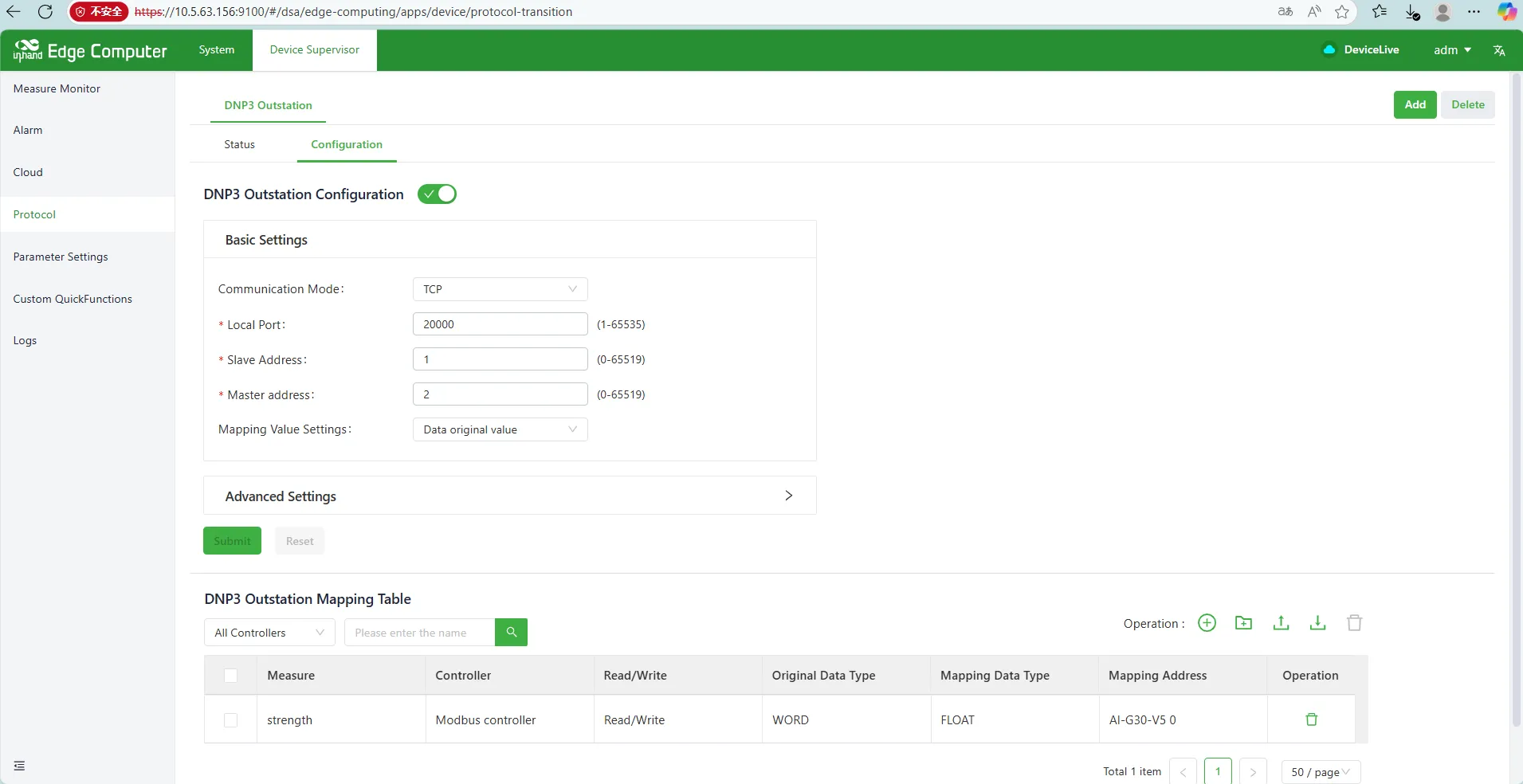

3.2&3.3 配置如下：
在这里插入图片描述

四、验证：用DNP3 Client Simulator测试

配置完成后，使用DNP3 Client Simulator工具模拟主站连接EC312：

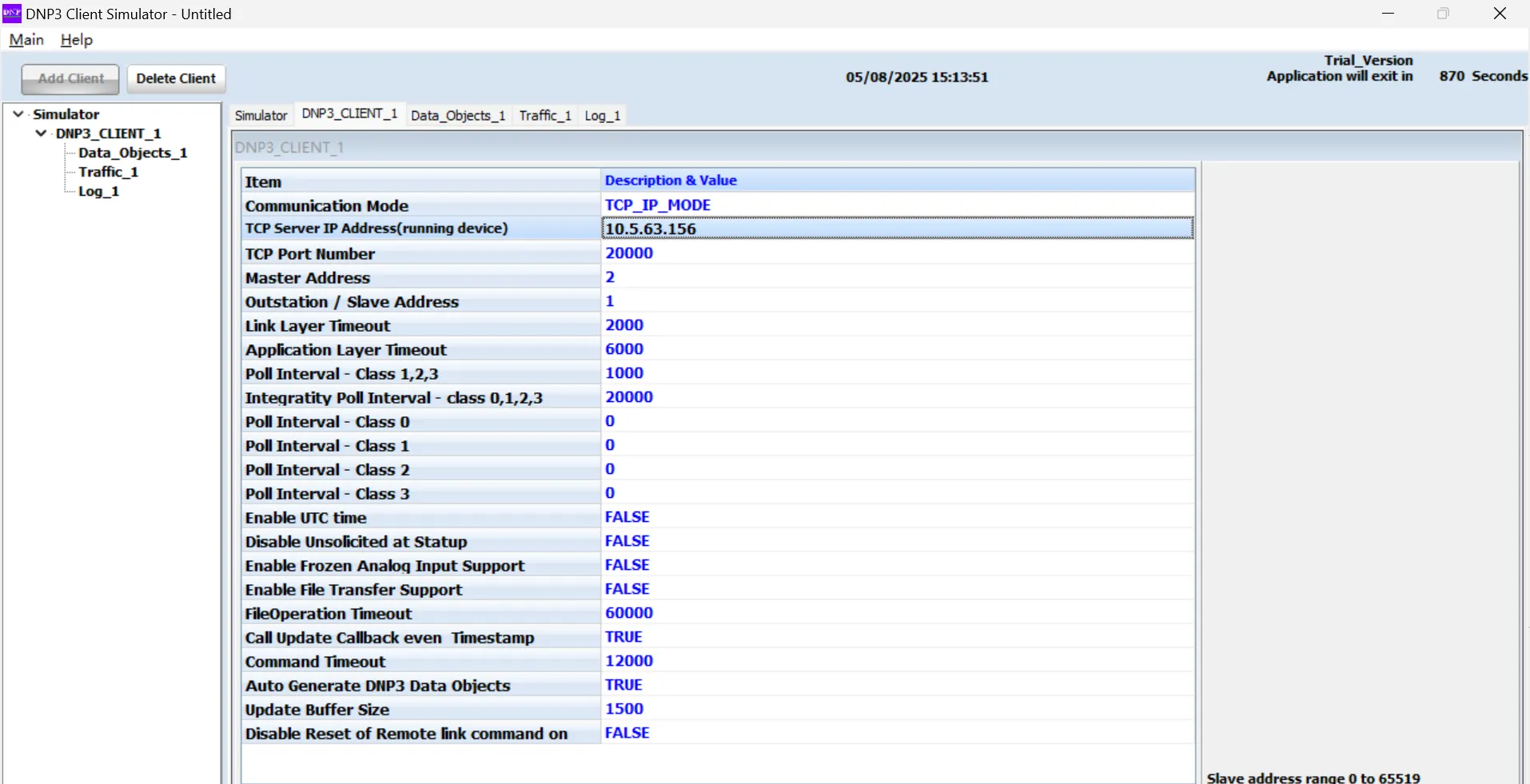

4.1 主站参数配置

配置项	值
通信模式	TCP/IP
服务端IP	10.5.63.156
TCP端口	20000
主站地址	2000
从站地址	1

配置界面如下：
在这里插入图片描述

4.2 连接结果

点击 Start Communication，连接状态显示 CONNECTED，说明DNP3链路已建立。

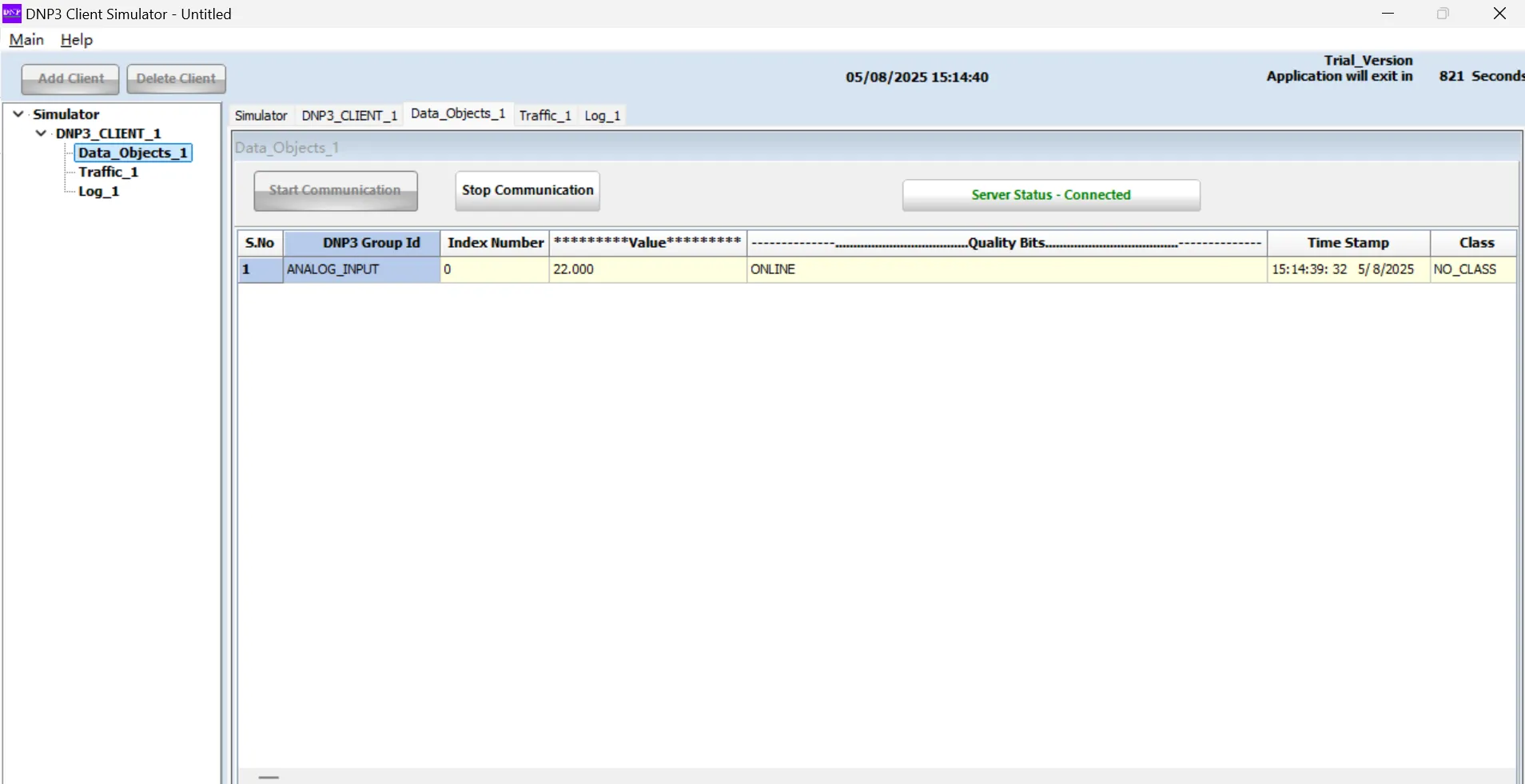

在 Data Objects 页面，成功读取到 Analog Input 的值：

S.NO: 0
Class: ONLINE
Analog Input: 22.000

结果展示：
在这里插入图片描述

✅ 22.000 正是PLC 40001寄存器当前的强度值，协议转换成功！

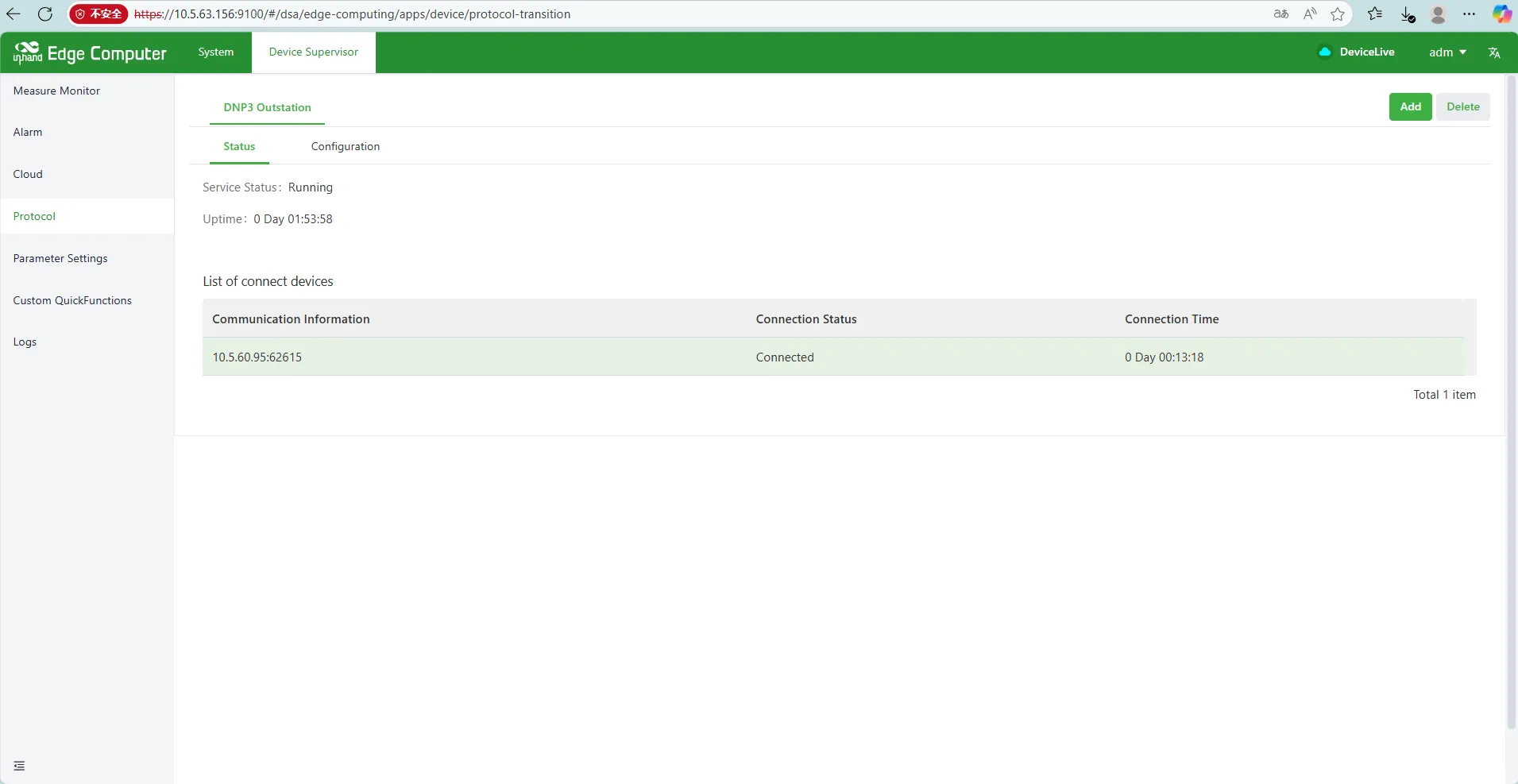

再看EC312的Protocol Transition状态页面，显示：

Status: RUNNING
Uptime: 0 Day 01:53:58
Connection: 10.5.60.95:62615 → CONNECTED

在这里插入图片描述

五、为什么选EC312做协议转换？

对比维度	传统方案	EC312方案
实施方式	定制开发 / 专用网关	内置引擎，页面配置
部署周期	数周	10分钟
成本	高（硬件+开发）	一台设备搞定采集+转换
扩展性	差，改协议需重新开发	支持多种协议互转
远程维护	现场调试	DeviceLive云平台远程管理
