浏览器用户画像大屏搭建：从静态布局到交互联动（附完整代码）

xue狐

70人浏览 · 2026-06-15 14:44:13

xue狐 · 2026-06-15 14:44:13 发布

本文为 Uniplore 「浏览器用户画像分析」实验系列全流程指南，覆盖静态布局制作、数据接入、交互联动三大核心模块，包含可直接复用的 SQL、蓝图节点代码与避坑技巧，新手也能零代码复刻企业级数据大屏。

一、实验背景与目标

本系列实验基于user_profile_stats用户画像统计表，完成从大屏静态设计到动态交互的全链路开发，最终实现三大核心能力：

零代码搭建浏览器用户画像分析大屏的完整布局
通过蓝图编辑器实现筛选器与全图表的联动数据刷新
配置大屏切换、地图下钻交互，完成企业级数据可视化开发

适用场景：数据分析教学实验、企业用户画像看板、数据可视化学习练手

以下为本次实验所使用平台的基础信息：

平台全称：助睿数智（Uniplore）一站式数据科学实验平台

平台定位：覆盖数据接入、ETL 处理、机器学习建模到可视化分析的全链路 Agentic 零代码数据智能平台

二、实验 1：大屏静态布局制作（组件搭建）

（一）核心设计框架

先明确大屏的业务叙事逻辑，再按模块拆分组件，避免盲目拖拽布局：

模块	子模块	推荐组件	核心作用
数据概览	核心指标（用户数 / 平均年龄 / 本科占比 / 中高收入占比）	数字翻牌器	一眼传递用户规模与质量
地域分布	省份热力地图 + TOP5 排行榜	基础平面地图 + 轮播列表	展示用户地理分布与热点区域
人口属性	性别 / 居住地类型	基础饼图 / 轮播饼图	展示用户结构占比
人口属性	年龄 / 职业 / 收入分布	基础柱状图 / 水平柱状图	对比不同类别的用户数量
人口属性	学历分布	水平基础柱图	适配长类别名称的对比展示
交互控件	浏览器筛选器	下拉多选组件	实现多浏览器数据切换

（二）快速搭建步骤（避坑版）

步骤 1：图层分组与复用

将上一实验的「市场分析大屏」组件整体复制、重命名为市场分析组并隐藏，新建用户画像组用于本次实验，两个大屏可通过图层可见性切换，避免组件重叠干扰。

步骤 2：组件与背景配置（附素材）

按参考图依次添加组件，统一设置背景样式，推荐素材链接如下：

素材
页面背景
图表区域背景
指标标题背景
排行榜背景

步骤 3：关键组件设置技巧

基础平面地图：添加「区域热力层」子组件，开启省份边界高亮，后续将通过数据动态渲染热力颜色

轮播列表（TOP5 省份）：设置交替行背景色、行高与字体样式，提升可读性

饼图组件：性别分布用基础饼图，居住地类型用轮播饼图，增强大屏动态效果

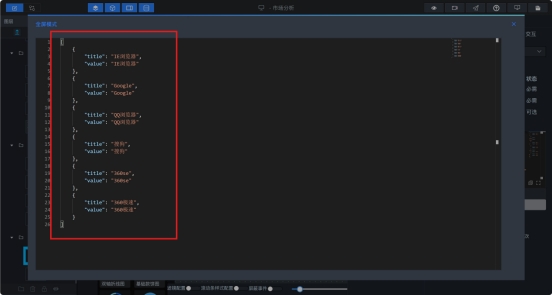

下拉多选筛选器：设置 6 个浏览器选项，默认选中第一个浏览器，开启可清空 / 全选功能

三、实验 2：数据接入与筛选器联动（蓝图配置）

（一）核心数据流逻辑

页面加载 / 筛选器选择 → 触发参数接收 → 维度数据 SQL + 核心指标 SQL 并行查询 → 数据分发到各图表组件，实现一次查询、全图表联动刷新。

（二）前置准备：表结构优化

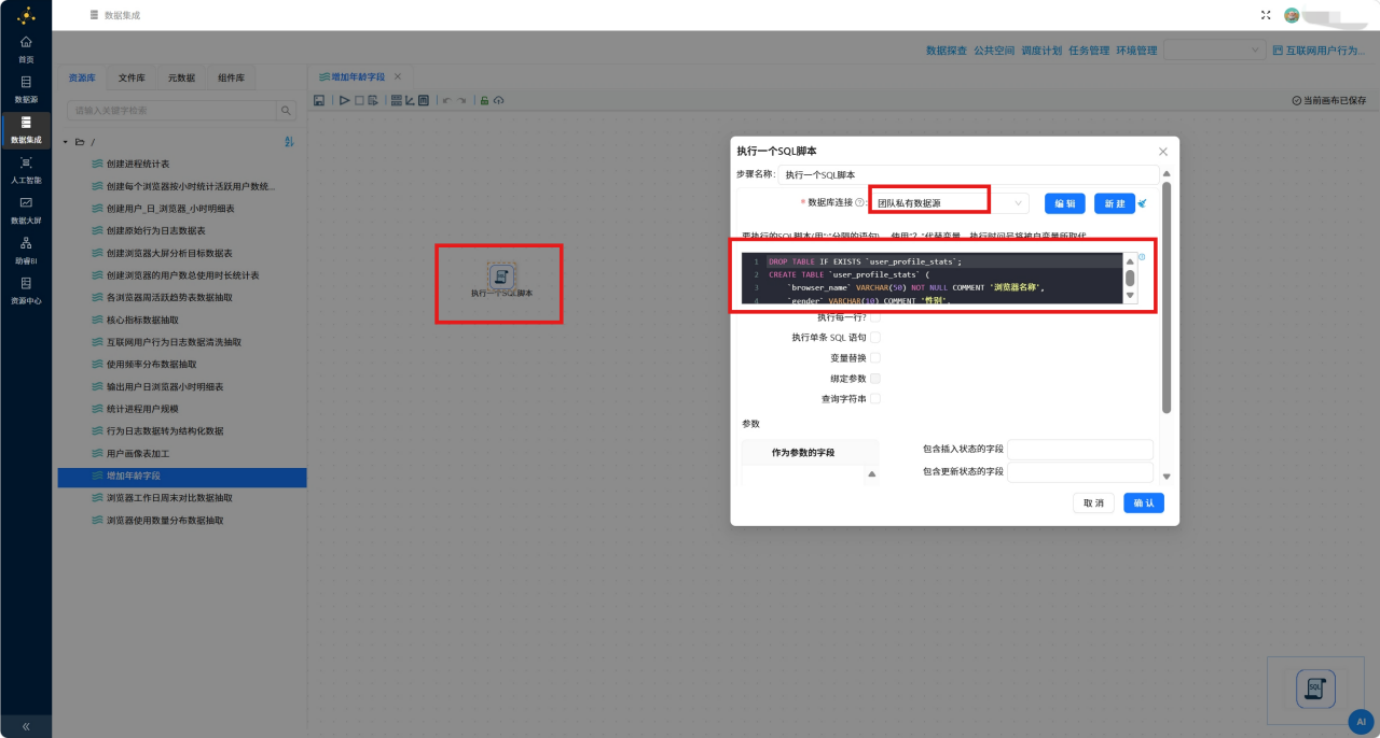

为准确计算平均年龄，先修改user_profile_stats表结构，添加age字段：

DROP TABLE IF EXISTS `user_profile_stats`;
CREATE TABLE `user_profile_stats` (
    `browser_name` VARCHAR(50) NOT NULL COMMENT '浏览器名称',
    `gender` VARCHAR(10) COMMENT '性别',
    `age` INT NOT NULL COMMENT '年龄',
    `age_group` VARCHAR(10) COMMENT '年龄段',
    `edu` VARCHAR(50) COMMENT '学历',
    `job` VARCHAR(50) COMMENT '职业',
    `income` VARCHAR(50) COMMENT '收入',
    `city_type` VARCHAR(10) COMMENT '居住地类型',
    `province` VARCHAR(50) COMMENT '省份',
    `user_count` INT NOT NULL COMMENT '用户数'
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='用户画像统计表';

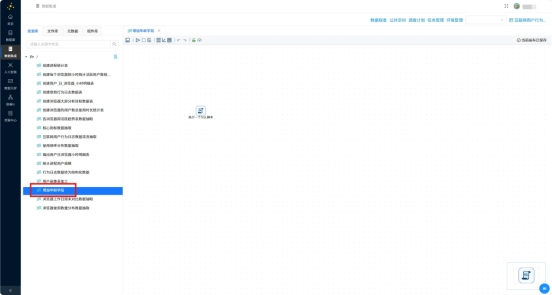

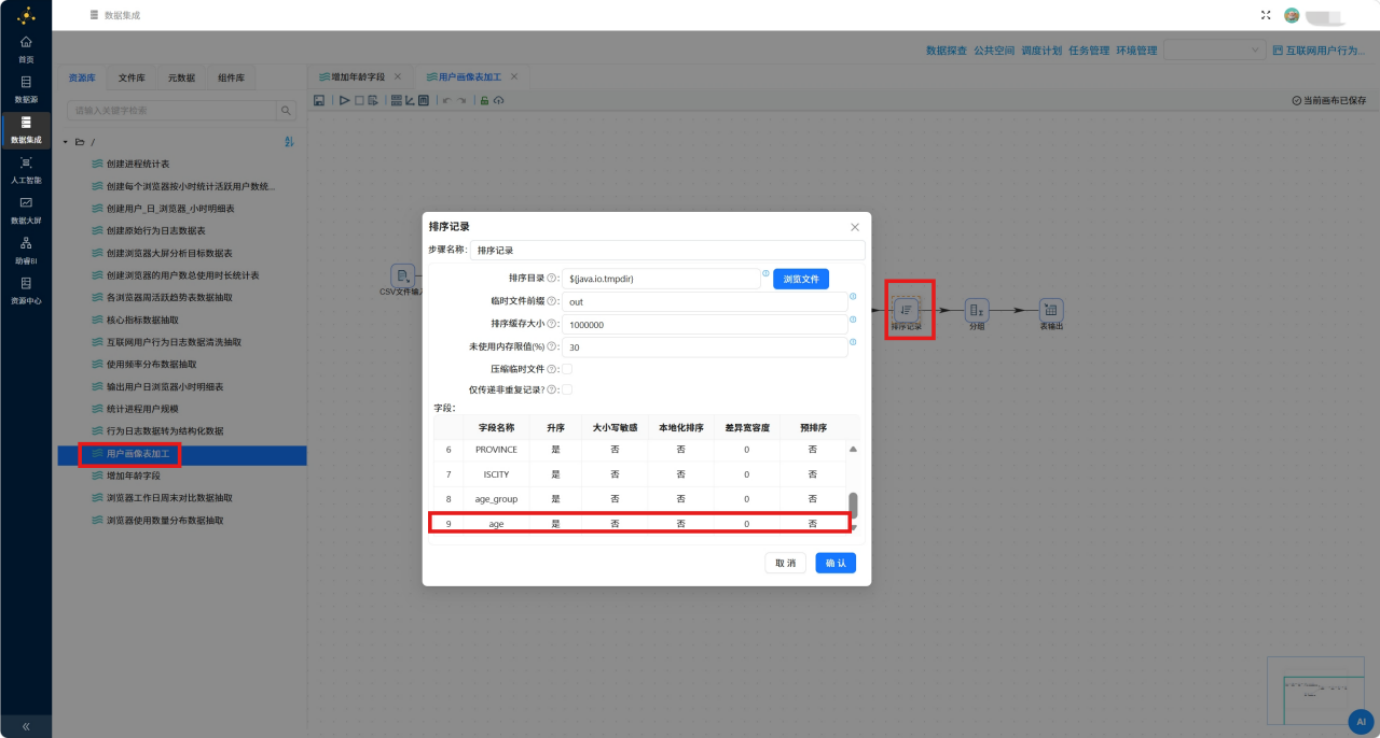

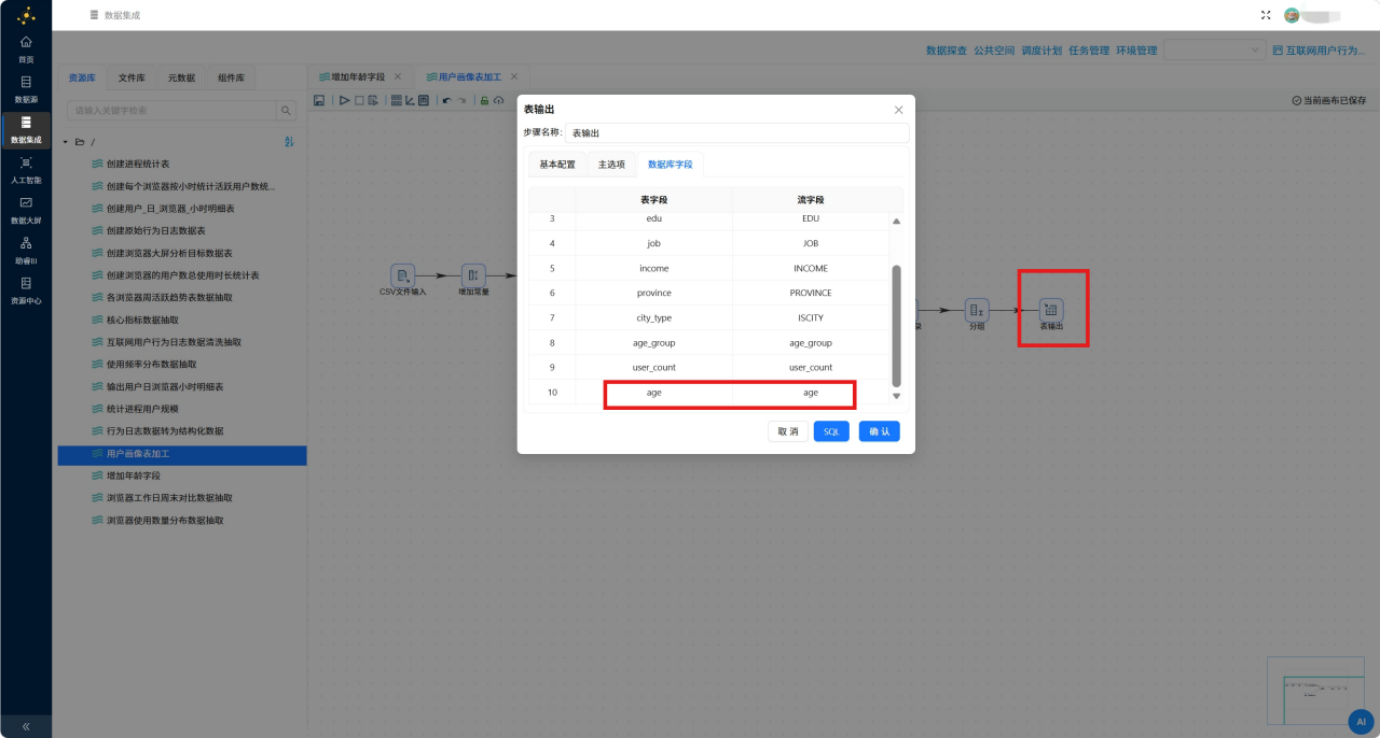

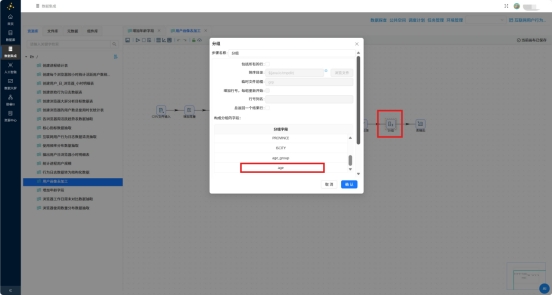

修改「用户画像表加工」转换流，在分组组件中保留age字段并重新执行。

（三）蓝图节点配置（完整代码）

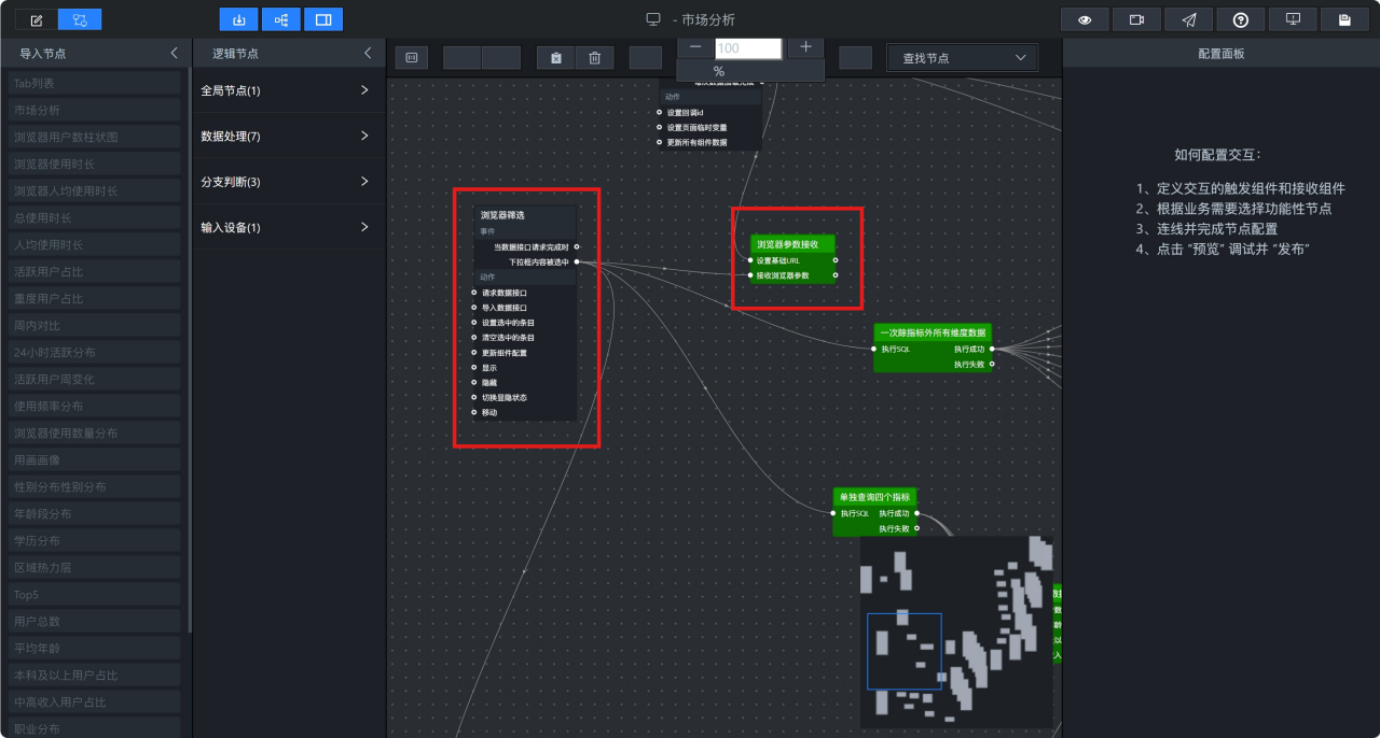

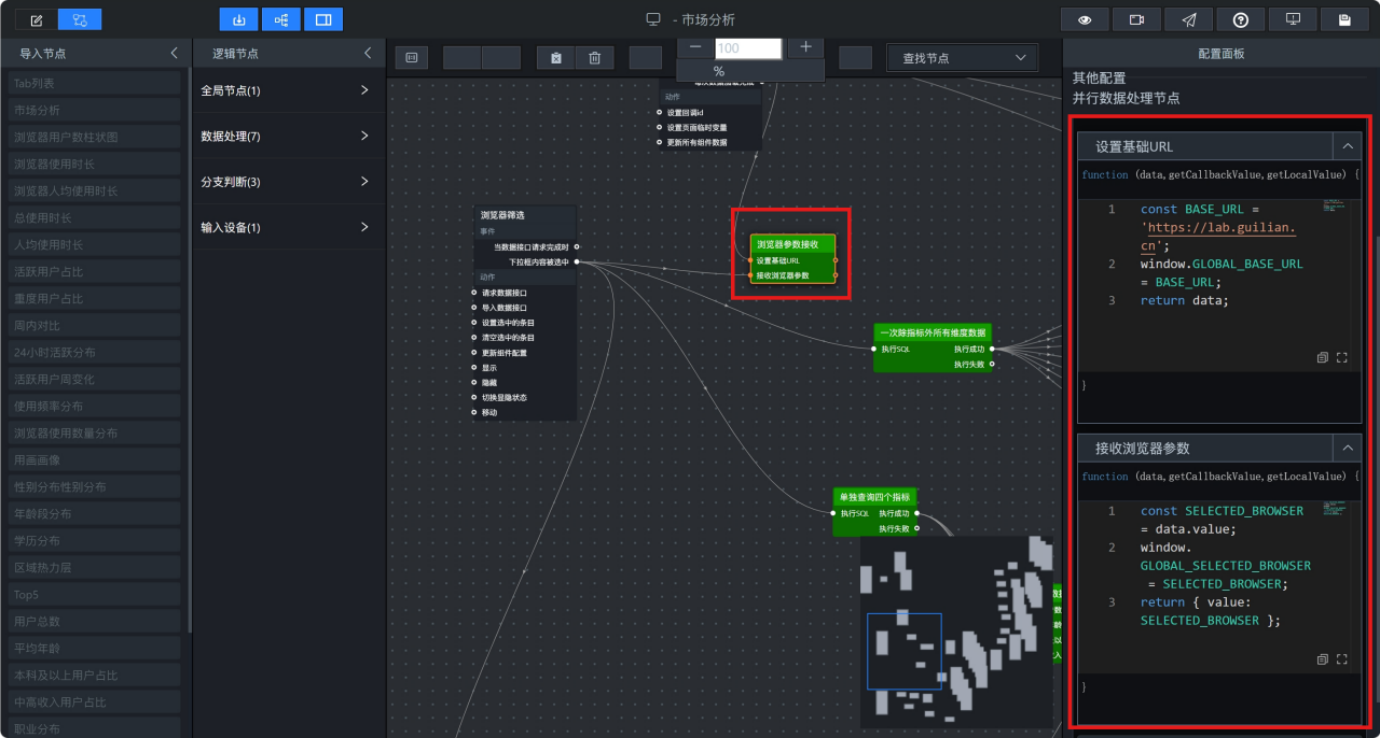

节点 1：浏览器参数接收（并行数据处理）

接收筛选器选中的浏览器，存入全局变量，供后续 SQL 调用：

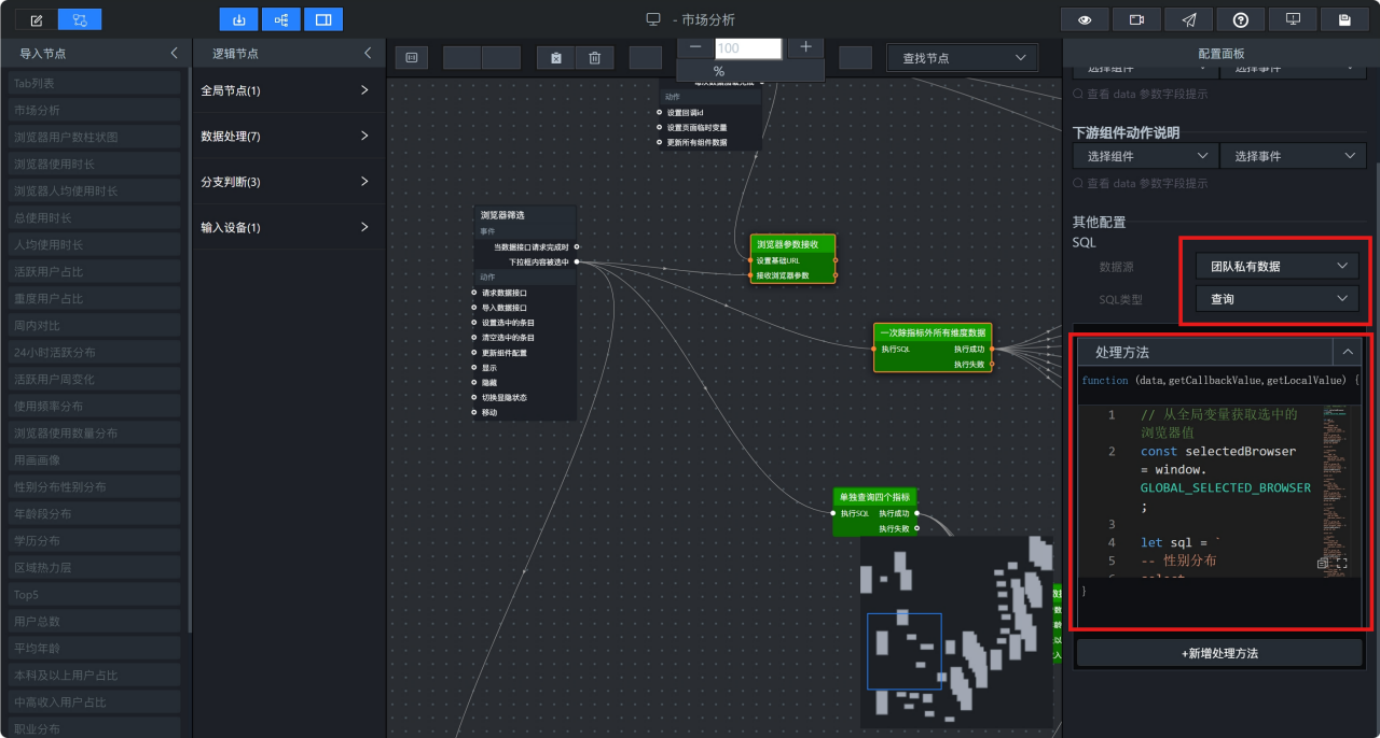

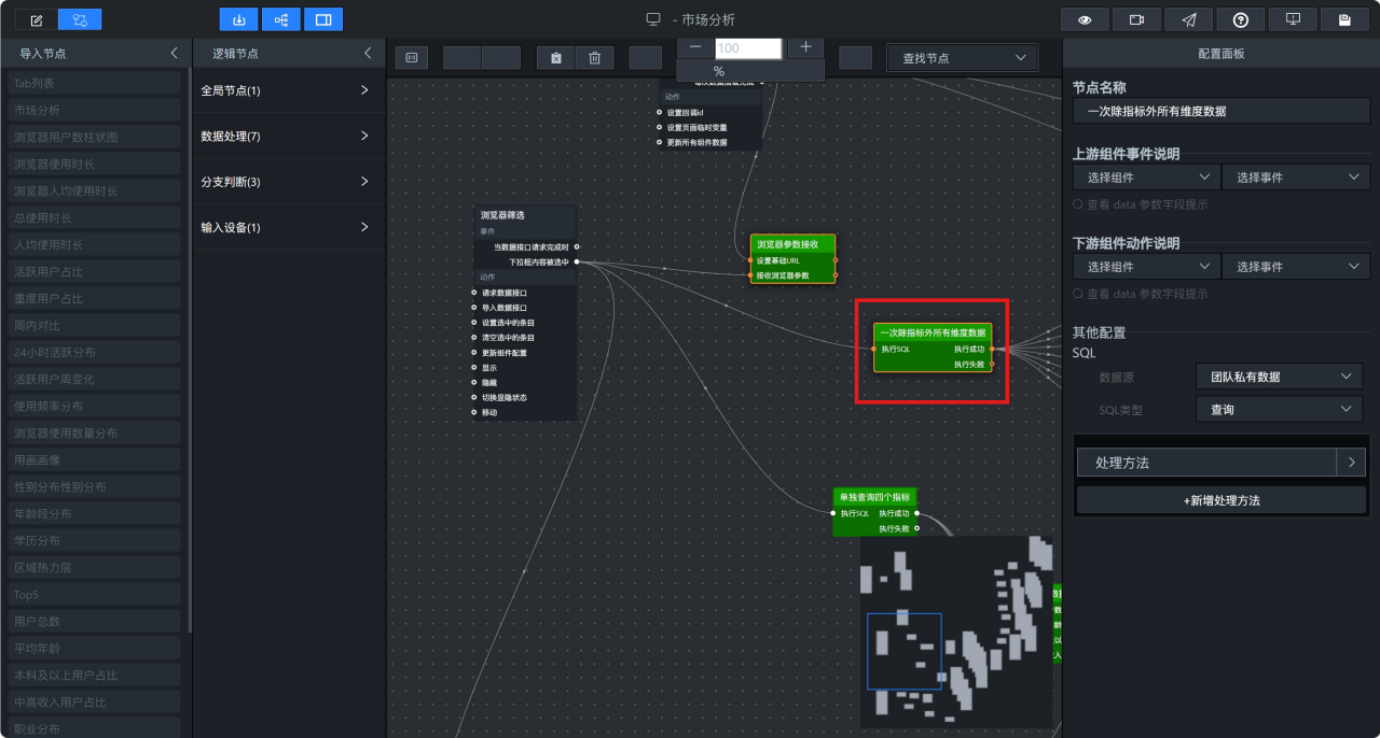

节点 2：维度数据 SQL 请求（一次查询全维度数据）

用UNION ALL合并所有人口属性维度数据，统一输出格式：

const selectedBrowser = window.GLOBAL_SELECTED_BROWSER;
let sql = `
-- 性别分布
select 'gender' as dimension_type, gender as name, sum(user_count) as value
from cs_group_8.user_profile_stats where browser_name = '${selectedBrowser}' group by gender
union all
-- 年龄段分布
select 'age' as dimension_type, age_group as name, sum(user_count) as value
from cs_group_8.user_profile_stats where browser_name = '${selectedBrowser}' group by age_group
union all
-- 学历分布
select 'edu' as dimension_type, edu as name, sum(user_count) as value
from cs_group_8.user_profile_stats where browser_name = '${selectedBrowser}' group by edu
union all
-- 职业分布
select 'job' as dimension_type, job as name, sum(user_count) as value
from cs_group_8.user_profile_stats where browser_name = '${selectedBrowser}' group by job
union all
-- 收入分布
select 'income' as dimension_type, income as name, sum(user_count) as value
from cs_group_8.user_profile_stats where browser_name = '${selectedBrowser}' group by income
union all
-- 居住地类型分布
select 'city_type' as dimension_type, city_type as name, sum(user_count) as value
from cs_group_8.user_profile_stats where browser_name = '${selectedBrowser}' group by city_type
union all
-- 省份分布
select 'province' as dimension_type, province as name, sum(user_count) as value
from cs_group_8.user_profile_stats where browser_name = '${selectedBrowser}' group by province
`;
return sql;

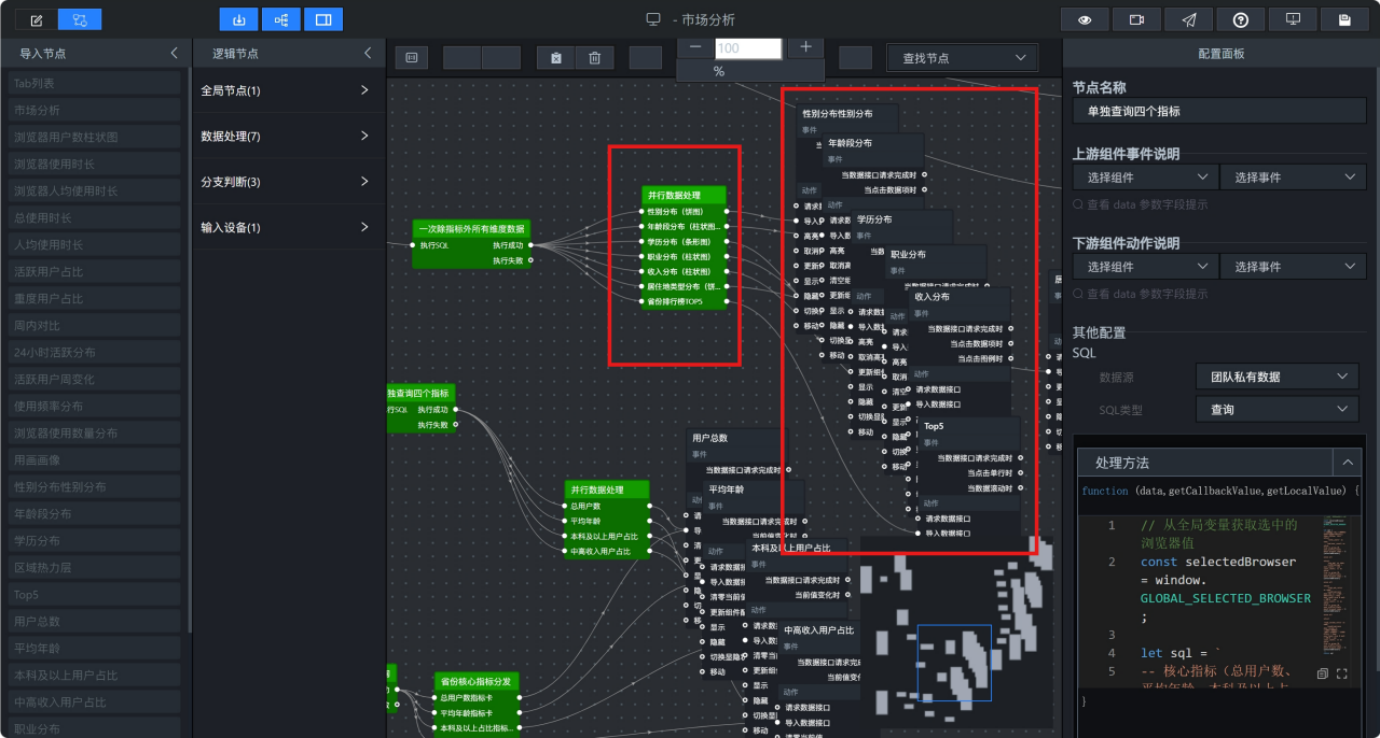

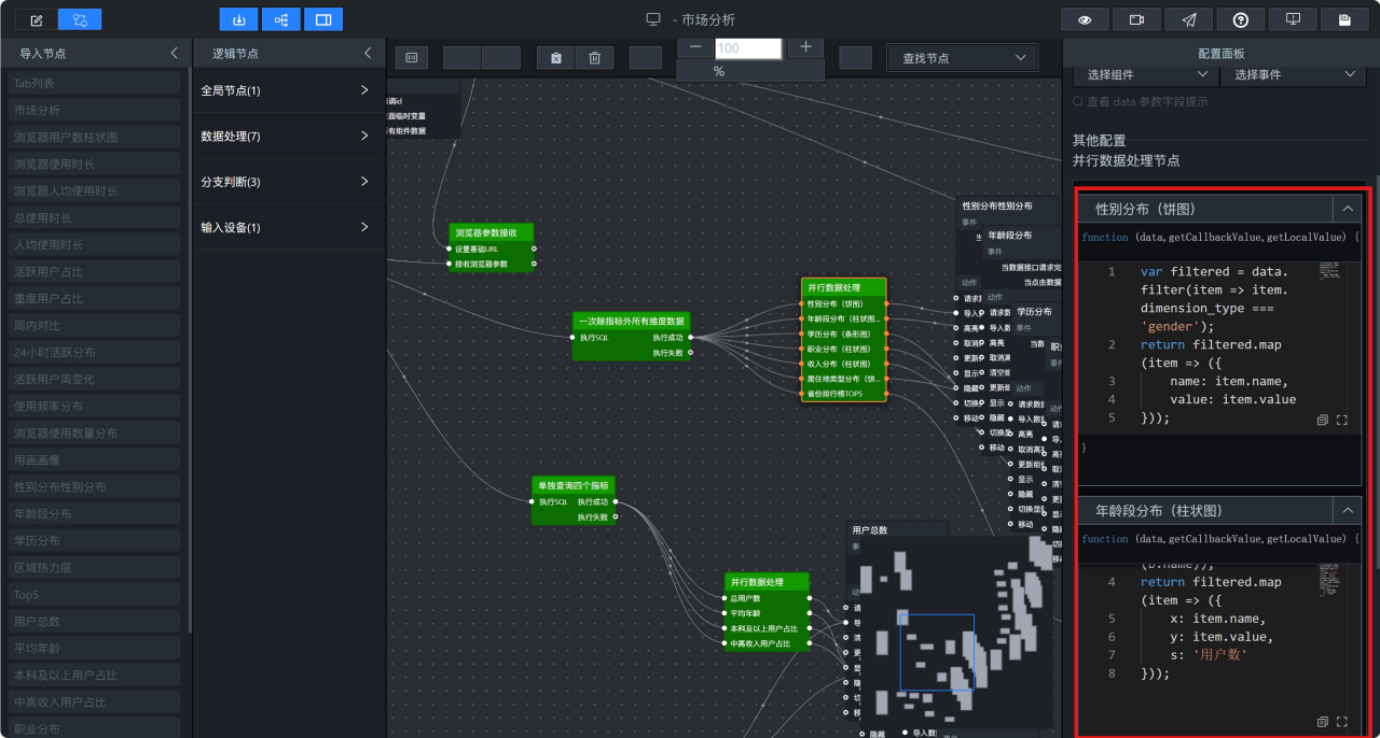

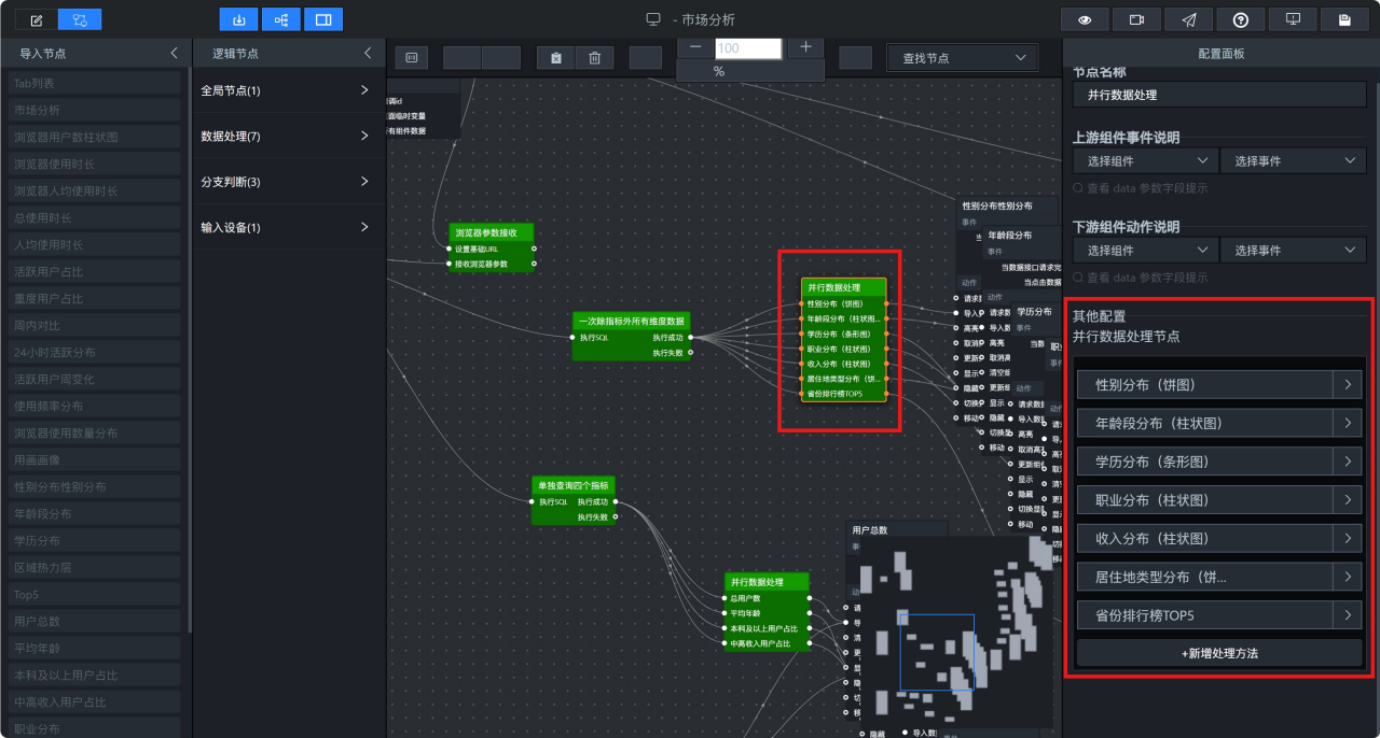

节点 3：维度数据分发（并行数据处理）

按dimension_type过滤数据，分发给对应图表组件，以下为关键分支代码：

// 分支1：性别分布（饼图）
var filtered = data.filter(item => item.dimension_type === 'gender');
return filtered.map(item => ({ name: item.name, value: item.value }));

// 分支2：年龄段分布（柱状图，按顺序排序）
var filtered = data.filter(item => item.dimension_type === 'age');
var order = ['<18', '18-25', '26-35', '36-45', '>45'];
filtered.sort((a, b) => order.indexOf(a.name) - order.indexOf(b.name));
return filtered.map(item => ({ x: item.name, y: item.value, s: '用户数' }));

// 分支3：学历分布（条形图）
var filtered = data.filter(item => item.dimension_type === 'edu');
var order = ['小学及以下', '初中', '高中/中专/技校', '大专', '大学本科', '硕士及以上'];
filtered.sort((a, b) => order.indexOf(a.name) - order.indexOf(b.name));
return filtered.map(item => ({
    x: item.name,
    y: item.value,
    s: '学历'}));

// 分支4：职业分布（柱状图）
var filtered = data.filter(item => item.dimension_type === 'job');
return filtered.map(item => ({
    x: item.name,
    y: item.value,
    s: '职业'}));

// 分支5：收入分布（柱状图）
var filtered = data.filter(item => item.dimension_type === 'income');

// 按收入金额升序排序（提取数字进行比较）
filtered.sort((a, b) => {
    // 提取收入段中的最小金额
    var getMinIncome = (incomeStr) => {
        // 处理 "无收入"、"500元及以下" 等特殊情况
        if (incomeStr === '无收入') return -1;
        if (incomeStr === '500元及以下') return 0;
        // 提取数字，如 "1501~2000元" 提取 1501
        var match = incomeStr.match(/(\d+)/);
        return match ? parseInt(match[1]) : 999999;};
    return getMinIncome(a.name) - getMinIncome(b.name);});
return filtered.map(item => ({
    x: item.name,
    y: item.value,
    s: '收入'}));

// 分支6：居住地类型分布（饼图）
var filtered = data.filter(item => item.dimension_type === 'city_type');
return filtered.map(item => ({
    name: item.name === 'unknown' ? '未知' : item.name,
    value: item.value}));

// 分支7：省份TOP5排行榜（轮播列表）
var filtered = data.filter(item => item.dimension_type === 'province');
filtered.sort((a, b) => b.value - a.value);
var top5 = filtered.slice(0, 5);
return top5.map(item => ({ province: item.name, user_count: item.value }));

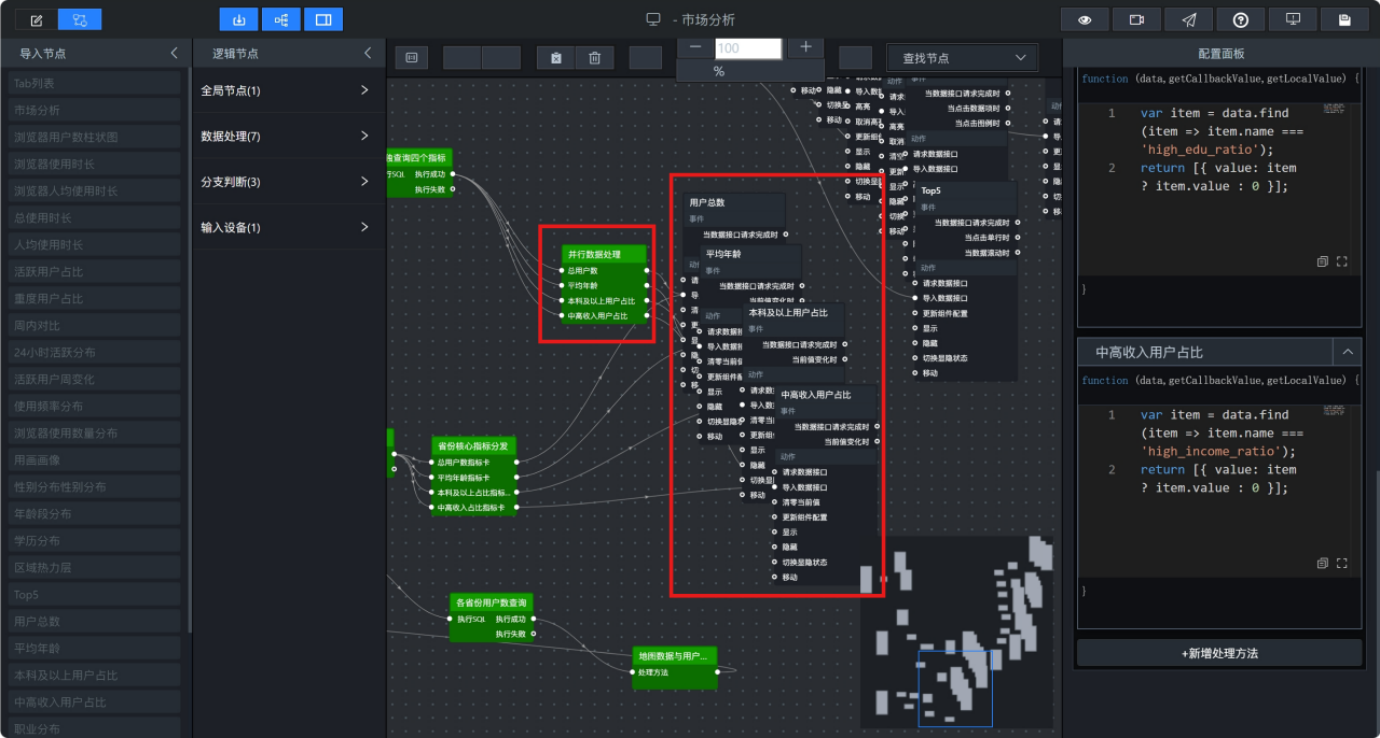

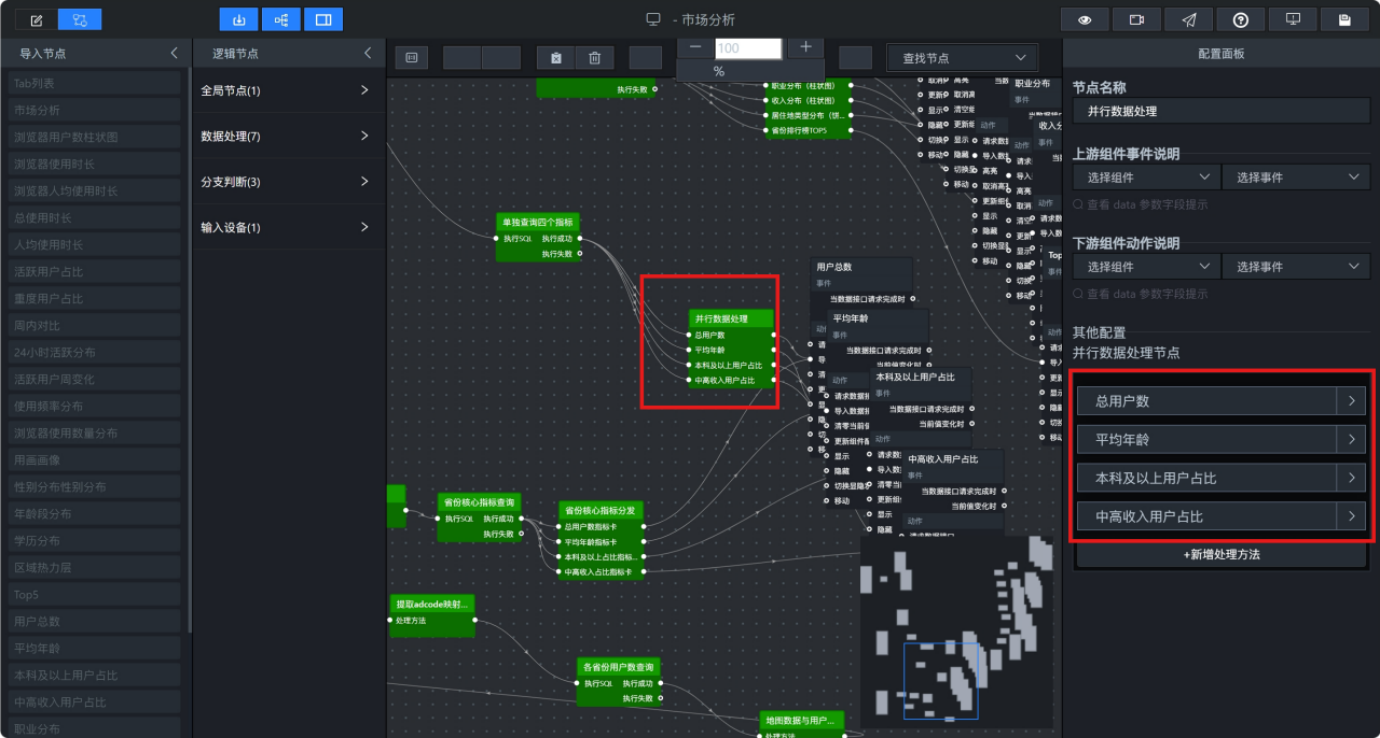

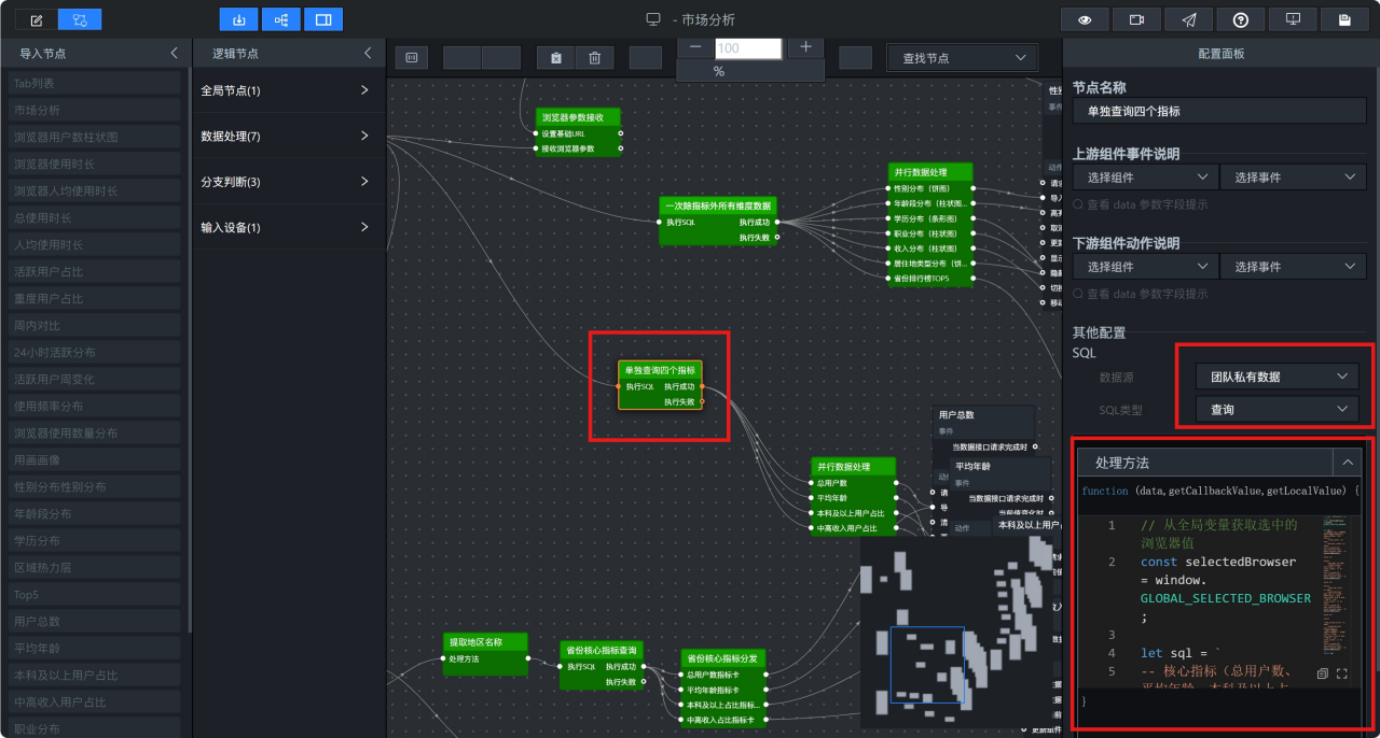

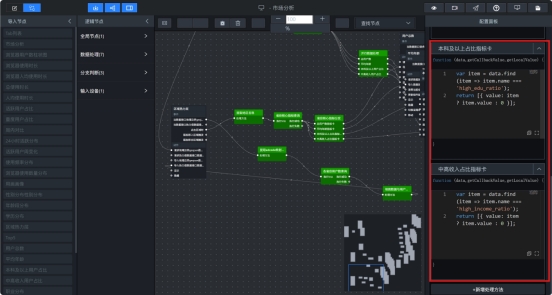

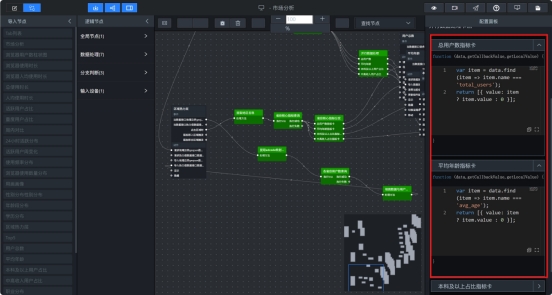

节点 4：核心指标 SQL 请求与分发

查询四个核心指标并拆分分发到对应指标卡：

// SQL请求节点代码
const selectedBrowser = window.GLOBAL_SELECTED_BROWSER;
let sql = `
select 'total_users' as name, sum(user_count) as value
from cs_group_8.user_profile_stats where browser_name = '${selectedBrowser}'
union all
select 'avg_age' as name, round(sum(age * user_count) / sum(user_count), 1) as value
from cs_group_8.user_profile_stats where browser_name = '${selectedBrowser}'
union all
select 'high_edu_ratio' as name, round(sum(case when edu in ('本科', '硕士及以上') then user_count else 0 end) * 100.0 / sum(user_count), 1) as value
from cs_group_8.user_profile_stats where browser_name = '${selectedBrowser}'
union all
select 'high_income_ratio' as name, round(sum(case when income in ('5001～8000元', '8001～12000元','12000元以上') then user_count else 0 end) * 100.0 / sum(user_count), 1) as value
from cs_group_8.user_profile_stats where browser_name = '${selectedBrowser}'
`;
return sql;

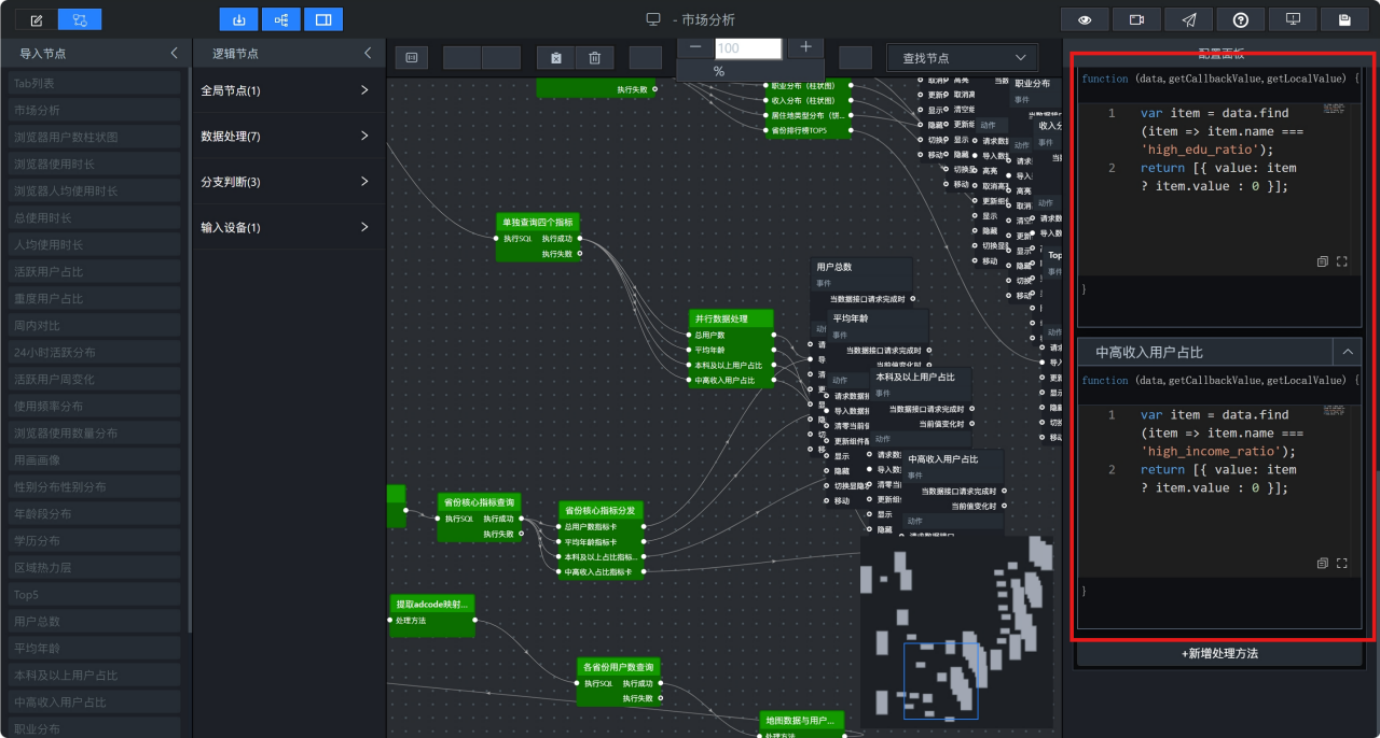

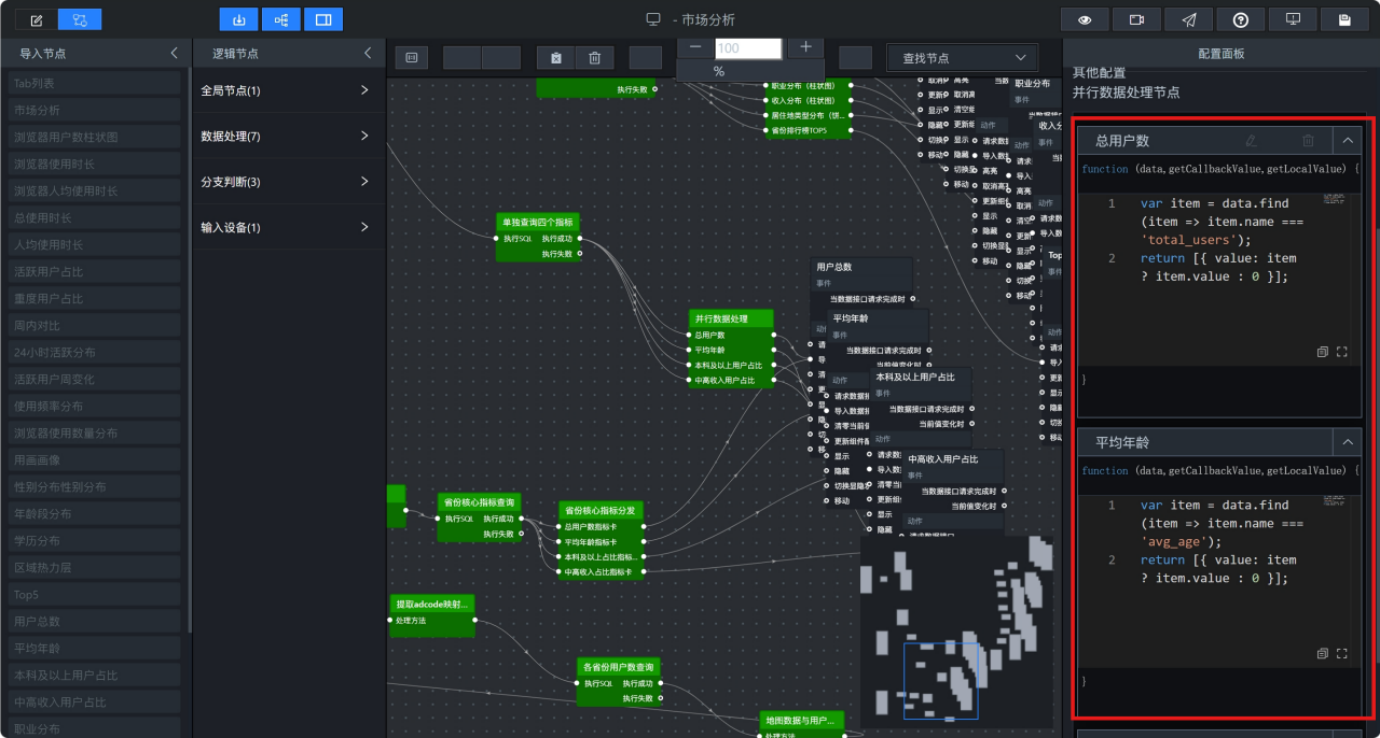

// 分发节点分支示例（总用户数）
var item = data.find(item => item.name === 'total_users');

四、实验 3：大屏交互配置（切换 + 地图下钻）

（一）大屏切换功能实现

通过 Tab 列表组件控制两个大屏的图层可见性，实现无刷新切换：

添加 Tab 列表组件，设置 1 行 2 列，id分别为 1（市场分析）和 2（用户画像），背景透明度设为 0，与导航按钮重合

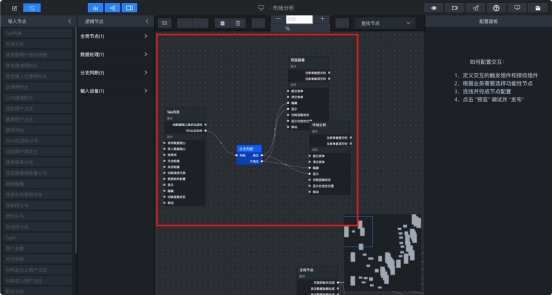

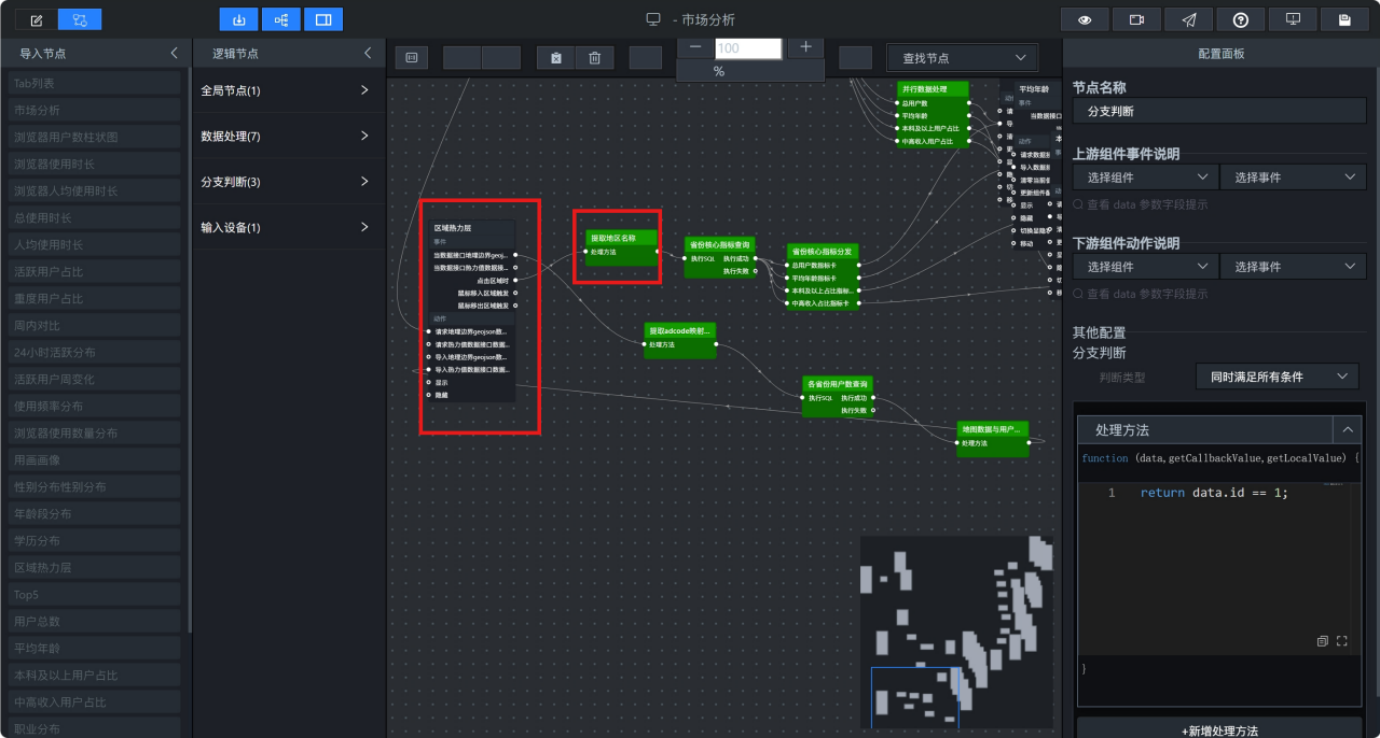

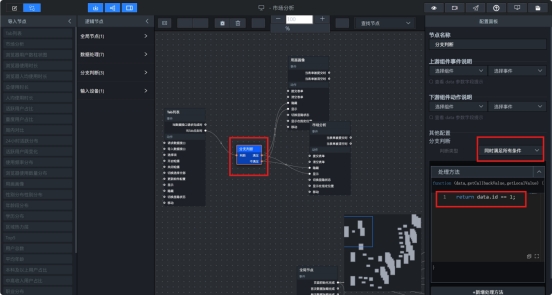

导出 Tab 列表、两个图层组到蓝图编辑器，添加分支判断节点：return data.id == 1;
满足分支：显示「市场分析组」，隐藏「用户画像组」；不满足分支则相反

（二）地图省份点击联动（核心交互）

点击地图省份时，右侧核心指标卡自动刷新为该省份数据，实现地理下钻分析：

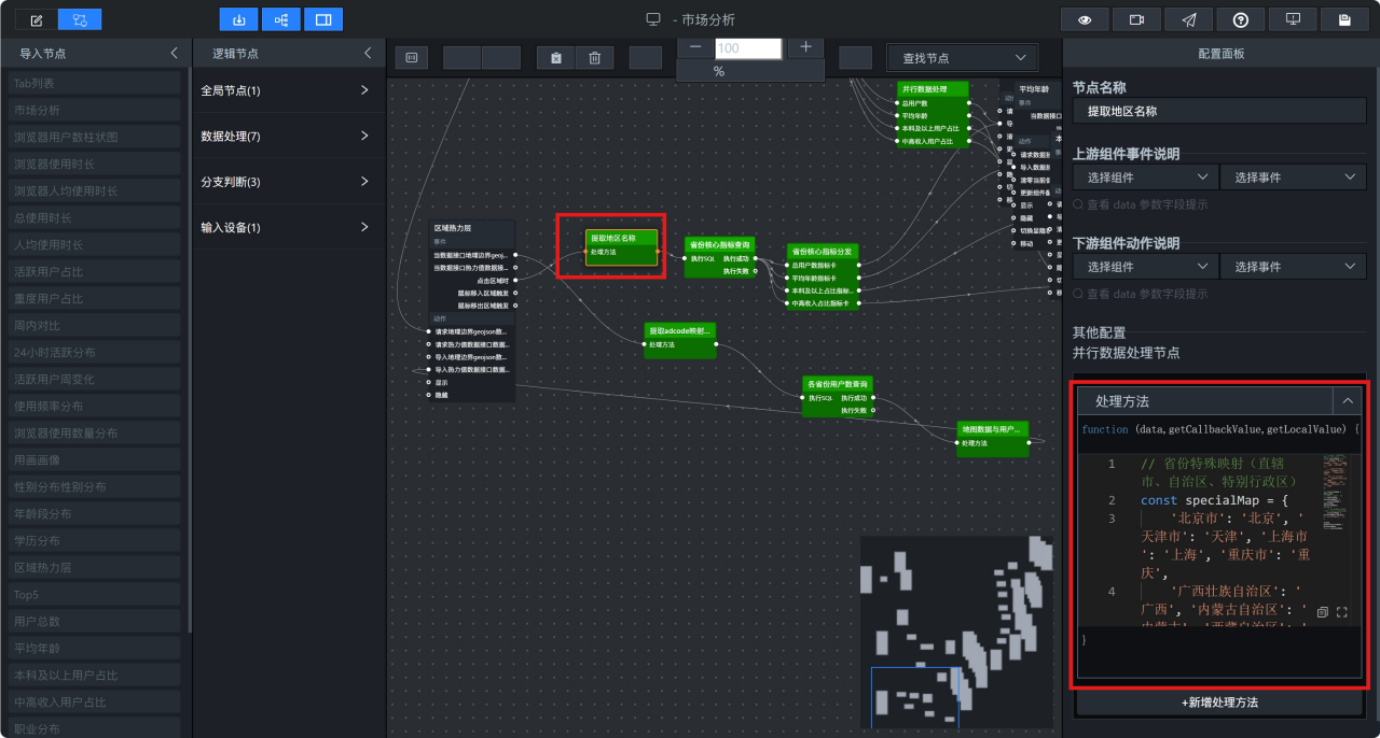

步骤 1：省份名称映射（并行数据处理）

处理地图返回的全称与数据表简称的匹配问题：

const specialMap = {
    '北京市': '北京', '天津市': '天津', '上海市': '上海', '重庆市': '重庆',
    '广西壮族自治区': '广西', '内蒙古自治区': '内蒙古', '西藏自治区': '西藏',
    '宁夏回族自治区': '宁夏', '新疆维吾尔自治区': '新疆',
    '香港特别行政区': '香港', '澳门特别行政区': '澳门'
};
let provinceName = data.name;
if (specialMap[provinceName]) {
    provinceName = specialMap[provinceName];
} else {
    provinceName = provinceName.replace(/(省|自治区|市)$/, '');
}
window.globalProvinceName = provinceName;
return provinceName;

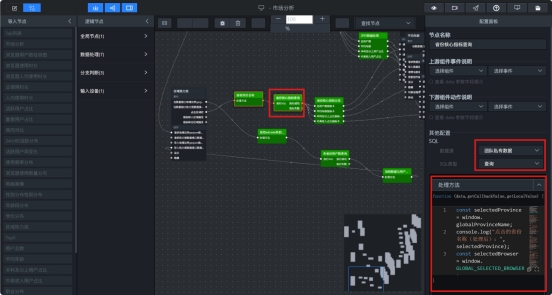

步骤 2：省份核心指标 SQL 查询

根据选中的浏览器和省份，查询该省份的核心指标：

const selectedProvince = window.globalProvinceName;
const selectedBrowser = window.GLOBAL_SELECTED_BROWSER;
const sql = `
select 'total_users' as name, sum(user_count) as value
from cs_group_8.user_profile_stats where browser_name = '${selectedBrowser}' and province = '${selectedProvince}'
union all
select 'avg_age' as name, round(sum(age * user_count) / sum(user_count), 0) as value
from cs_group_8.user_profile_stats where browser_name = '${selectedBrowser}' and province = '${selectedProvince}'
union all
select 'high_edu_ratio' as name, round(sum(case when edu in ('本科', '硕士及以上') then user_count else 0 end) * 100.0 / sum(user_count), 2) as value
from cs_group_8.user_profile_stats where browser_name = '${selectedBrowser}' and province = '${selectedProvince}'
union all
select 'high_income_ratio' as name, round(sum(case when income in ('5001～8000元', '8001～12000元','12000元以上') then user_count else 0 end) * 100.0 / sum(user_count), 2) as value
from cs_group_8.user_profile_stats where browser_name = '${selectedBrowser}' and province = '${selectedProvince}'
`;
return sql;

步骤 3：地图热力层动态渲染

根据用户数自动调整省份颜色深浅，实现热力效果：

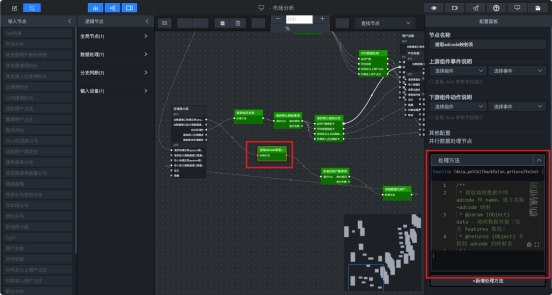

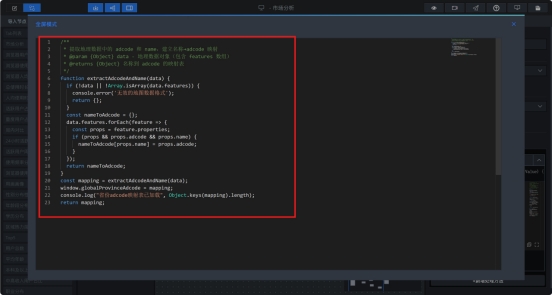

添加「提取 adcode 映射表」节点，从地图 GeoJSON 数据中提取省份与 adcode 的映射关系

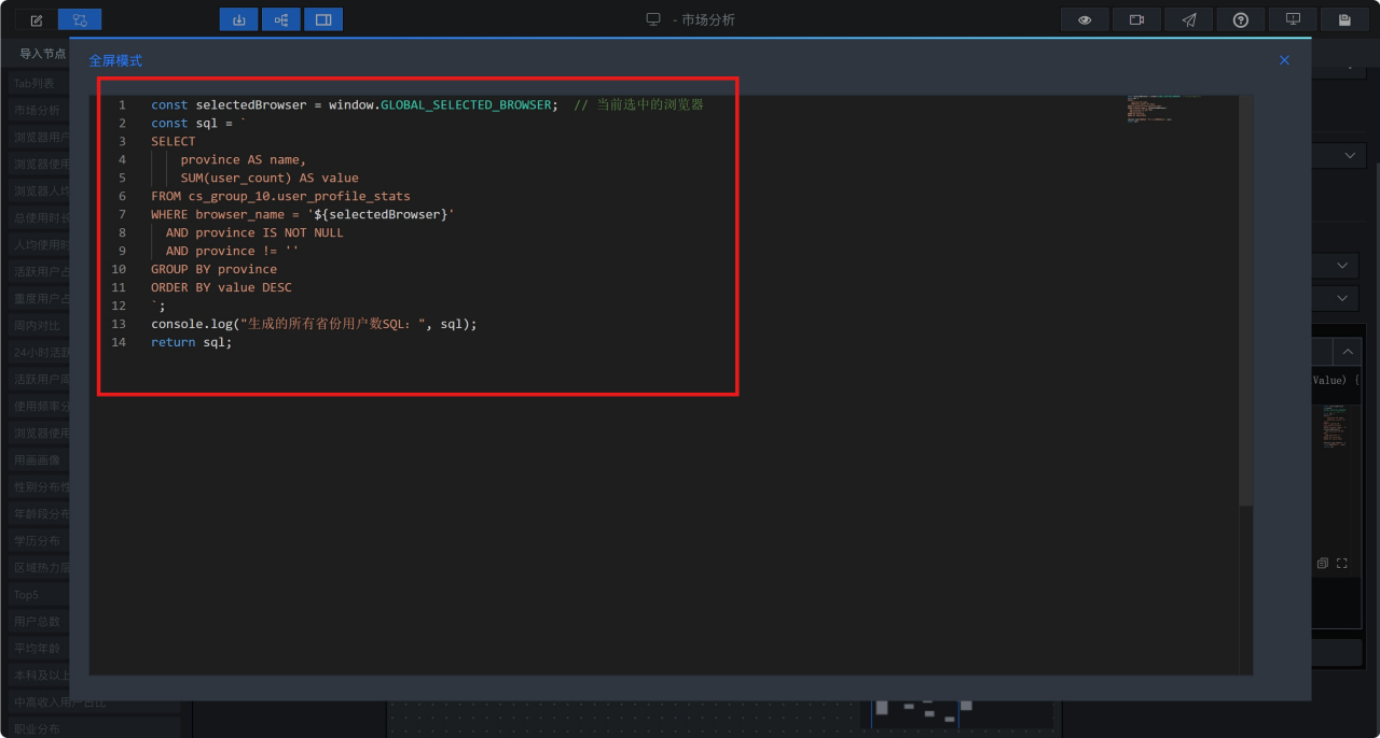

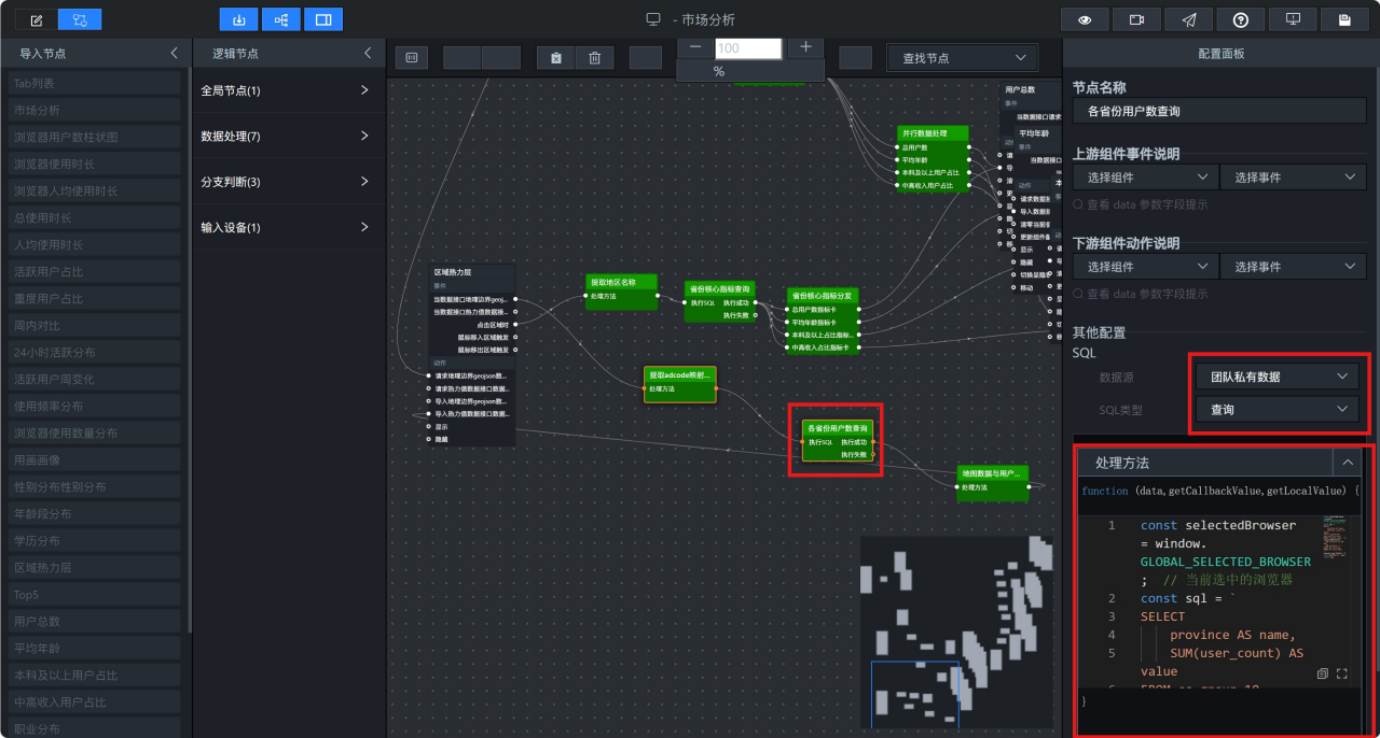

配置「各省份用户数查询」SQL 节点，统计当前浏览器下各省份用户数

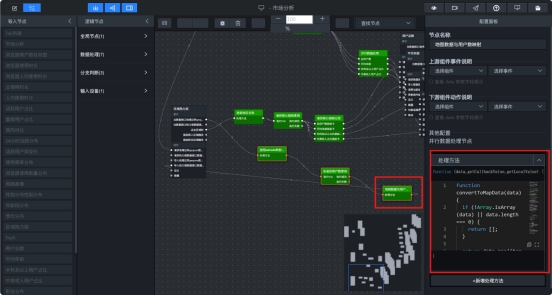

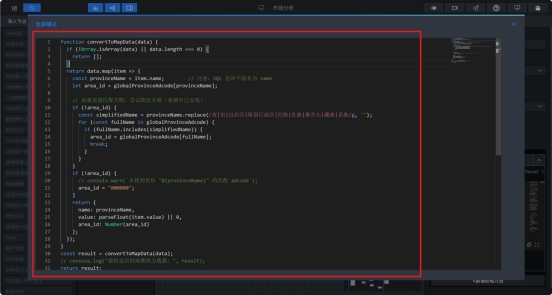

添加「地图数据映射」节点，将查询结果转换为热力层所需格式：

function convertToMapData(data) {
  return data.map(item => {
    const provinceName = item.name;
    let area_id = globalProvinceAdcode[provinceName];
    if (!area_id) {
      const simplifiedName = provinceName.replace(/省|市|自治区/g, '');
      for (const fullName in globalProvinceAdcode) {
        if (fullName.includes(simplifiedName)) {
          area_id = globalProvinceAdcode[fullName];
          break;
        }
      }
    }
    return {
      name: provinceName,
      value: parseFloat(item.value) || 0,
      area_id: Number(area_id)
    };
  });
}
return convertToMapData(data);

将映射结果导入「区域热力层」的「导入热力值数据接口」

五、常见问题与避坑指南

筛选器不联动：检查参数接收节点是否正确存入全局变量，SQL 语句中是否正确引用window.GLOBAL_SELECTED_BROWSER，节点连线是否为「执行成功」→「执行 SQL」
地图省份不匹配：优先检查省份名称映射代码，确保数据表中的省份简称与地图返回的全称能正确转换
热力层颜色不更新：确认 adcode 映射表已正确加载，SQL 查询结果包含所有省份，且数据映射节点输出格式为{name, value, area_id}
指标卡数据为 0：检查 SQL 查询是否按浏览器和省份过滤，核心指标分发节点是否按name字段正确过滤数据
