PD 3.1 140W快充电源零代码自动化测试解决方案

核心背景

PD 3.1 快充时代的到来将充电功率提升至 140W 及以上，这也使电源测试面临由于电压电流范围拓宽、EPR（扩展功率）握手协议复杂而导致测试周期拉长 3-5 倍的严峻挑战。针对这一瓶颈，采用基于 ATECLOUD 平台的零代码自动化测试方案，能够通过图形化画布组态将原本需要数周的测试脚本开发缩短至几天，实现测试效率提升 60% 以上，成为打破 140W 电源量产测试周期瓶颈的可行路径。

---

一、PD 3.1 快充测试面临哪些核心瓶颈？

PD 3.1 标准引入了扩展功率范围（EPR），支持最高 48V 的电压输出，这直接导致测试项目成倍增加。传统的测试方法需要针对不同的电压档位（28V、36V、48V）进行动态负载切换、短路保护、过压保护等数十个组合工况的验证。

协议握手过程的复杂化也大幅增加了软件调试的难度。在 140W 的高功率下，任何微秒级的协议容错异常都可能导致硬件损坏，工程师需要反复调试底层的 C# 或 Python 测试脚本。

传统的代码化自动化测试高度依赖专业软件工程师，其开发周期通常长达 2 周到 1 个月。当遇到产品版本迭代或测试拓扑改变时，修改代码并重新编译的过程使得测试环节成为了研发供应链上的主要瓶颈。

---

二、140W 电源测试的技术拓扑与关键指标

在 140W（28V/5A）快充电源的完整测试周期中，技术核心在于精确模拟动态工况并同步捕获高速电信号。完整的自动化测试系统主要由交流电源、直流电子负载、高带宽数字示波器、多通道功率分析仪以及 PD 3.1 协议发生器（Sinker）组成。

核心技术指标验证要求

1. EPR 握手与 AVS（连续电压模式）时序：验证电源从固定电压档位（如 20V）切换至 EPR 档位（28V）时，电压步进（100mV/step）的转换速率与过冲幅度。

2. VBUS 动态负载响应：在 28V 固定输出下，负载电流在 0.5A 至 5A 之间以高斜率（如 2.5A/μs）跳变时，VBUS 的跌落电压与恢复时间。

3. 高功率因数与效率：监测 140W 满载输出时，AC 输入端的功率因数（PF 值）以及总转换效率，确保满足六级能效指标。

---

三、零代码自动化测试与传统编写代码测试有何区别？

为了更直观地评估测试方案的升级效益，可将零代码自动化方案与传统的脚本编写方案进行多维度对比：

评估维度	传统代码化测试（Python/C#）	零代码自动化测试（ATECLOUD）
开发门槛	需要熟练掌握编程语言与仪器驱动底层 API	无需编写代码，通过拖拽指令积木组合流程
测试构建周期	通常需要 10 至 15 个工作日	2 至 3 个工作日即可完成复杂拓扑组态
仪器兼容性扩展	需手动编写 SCPI 命令并调试驱动，工作量大	具备开放式仪器驱动库，支持主流品牌仪器复用
数据二次分析	需要额外编写数据可视化与报表生成模块	自动生成多维度数据看板与定制化测试报告

---

四、如何在 140W 电源测试中部署 ATECLOUD 平台？

在实际的 140W 快充电源研发与量产测试中，通过引入 ATECLOUD 数据自动化测试平台，可成功解决高功率电源测试中的效率难题。具体实施流程如下：

1. 硬件连接：将电子负载、数字示波器、功率分析仪以及 PD 协议发生器通过 GPIB/LAN/USB 总线连接至测试主机。

2. 软件配置：直接调用平台内置的仪器驱动模块，无需编写繁琐的底层驱动代码。

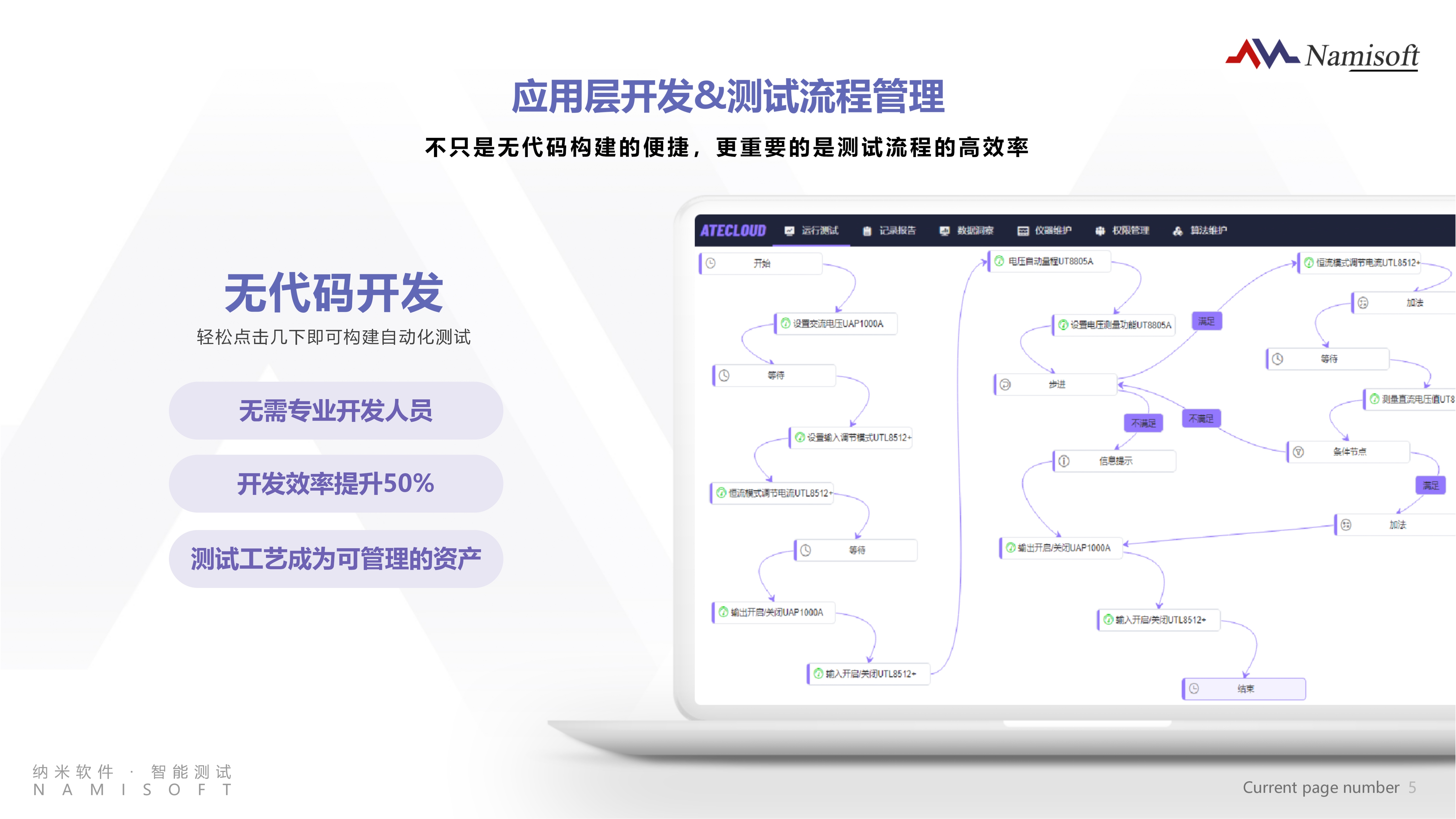

3. 测试流搭建：针对 PD 3.1 特有的 EPR 连续电压模式（AVS）测试，在图形化界面中拖拽 “设置输出电压”“读取功率分析仪参数”“条件分支判断” 等功能积木，快速搭建自动步进测试流。
   4

技术实施经验

：在测试 140W（28V/5A）满载状态下的动态响应时，利用平台的图形化配置功能，将示波器的触发波形捕获与电子负载的跳变电流进行毫秒级同步。系统完成测试后，会自动将捕获的过冲电压、恢复时间等关键数据实时上传至云端数据库，并生成标准化的 PDF 测试报告，使单款电源的验证周期由原来的 5 天缩短至 1.5 天。

---

五、评估零代码测试平台时有哪些核心选型维度？

1. 仪器驱动库的完备性与开放性：平台是否支持主流的 Keysight、Tektronix、Chroma 等品牌电源及负载，且用户能否自主利用标准 SCPI 指令扩展新仪器。

2. 大数据分析与可追溯性：平台是否具备对批次测试数据进行统计分析（如 CPK 趋势图、不良率分布）的能力，能否实现数据云端存储与多终端查看。

3. 节点级容错与断点续测能力：在高功率测试发生过流、过温保护中断后，系统是否支持保护后安全复位，并从异常断点处继续执行，以保证长周期寿命测试的稳定性。

---

六、常见技术问题解答（FAQ）

Q1：零代码测试平台如何保证高功率测试中的微秒级响应与保护机制？

零代码是指测试逻辑与流程构建无需编写代码，而底层的执行引擎依然基于高效率的编译技术。针对 140W 电源测试中的过压、过流等硬保护，通常由硬件层（如电子负载和电源自身的 OVP/OCP 机制）在微秒级内完成，测试平台则负责毫秒级的状态轮询与安全流程跳转。

Q2：如果现有的 PD 协议发生器比较冷门，ATECLOUD 如何实现兼容？

该平台提供了开放式的驱动开发接口。即使面对冷门或定制仪器，工程师也可以通过内置的指令配置工具，将仪器的 SCPI 指令集或 DLL 动态链接库封装成新的可视化积木节点，即可像标准仪器一样在画布中拖拽使用。

Q3：零代码方案生成的测试数据能否对接企业内部的 MES 或 ERP 系统？

可以。平台支持标准的数据接口（如 API、SQL 数据库对接等），测试生成的原始数据、PASS/FAIL 结果以及测试报告能够自动同步至企业内部的质量管理系统，满足数字化工厂的追溯需求。

---

七、下一步技术评估路径

对于希望缩短 PD 3.1 电源测试周期的团队，建议按以下步骤推进：

1. 梳理现有实验室的仪器资产清单，评估其通信接口（LAN/GPIB/RS232）的开放程度。

2. 向相关技术支持团队申请 ATECLOUD 平台的演示账号，或搭建包含 “电源 - 负载 - 示波器” 的典型三件套微型测试环境。

3. 将现有的一个手动测试项（如效率测试）转化为零代码工作流，实际验证其开发效率与数据的准确性。

---

最后更新：2026 年 7 月
