一、为什么需要一个 ADC 产品系列,而不是一颗 ADC?

音频 ADC 的应用场景差异很大:

场景	需求特点	传统痛点
安防 IPC / 行车记录仪	低成本、快速导入、无需调试	不想写驱动,只想硬件配置
便携录音笔 / 运动相机	超低功耗、电池续航优先	功耗高导致续航短
智能音箱 / 远场语音	多麦阵列(4~16 麦)、相位同步	多片 ADC 时钟同步复杂
工业设备 / 会议系统	灵活配置 PGA 增益、采样率可调	硬件配置固定,无法软件调节

一颗 ADC 无法同时满足"低成本+低功耗+灵活配置"。行业做法是:

1. 做减法 — 牺牲某些场景,只做一种配置(比如只做 I²C 可编程)

2. 做产品线 — 用模块化设计,同一 die 不同封装/配置,覆盖多场景

晶益微 JY61xx 系列选择了第二条路。

---

二、JY61xx 系列全家福:四款 ADC,按两个维度排列组合

JY61xx 系列有两个维度的差异:

维度	选项	适合场景
接口	PDM / I²S	PDM 适合数字麦直连;I²S 适合模拟麦 + SoC
控制	HW(硬件引脚) / I²C(软件编程)	HW 零代码快速导入;I²C 灵活配置

排列组合后,得到四款 ADC:

型号	接口	控制	封装	SNR	功耗	适合场景
JY6100	PDM	HW	QFN-16	104dB	<7mW	低成本数字麦方案
JY6130	I²S	HW	QFN-16	106dB	<7mW	模拟麦 + 零代码快速导入
JY6102	PDM	I²C	QFN-20	104dB	<5mW	可编程数字麦
JY6166	I²S+PDM	I²C	QFN-20	106dB	1.8mA	多麦阵列 + 超低功耗 🔥

设计哲学:同一颗 die,通过封装差异(QFN-16 vs QFN-20)和功能裁剪,覆盖从"最低成本"到"旗舰性能"的全价位段。

---

三、四款 ADC 的详细参数对比

3.1 核心指标横评

参数	JY6100	JY6130	JY6102	JY6166
接口	PDM	I²S	PDM	I²S+PDM
控制	HW 引脚	HW 引脚	I²C	I²C
ADC SNR	104 dB	106 dB	104 dB	106 dB
THD+N	-92 dB	-92 dB	-92 dB	-92 dB
PGA 增益	0~42dB(6dB步进)	0~42dB(6dB步进)	0~42dB(3dB步进)	0~42dB(3dB步进)
采样率	—	8~96kHz	—	8~192kHz
立体声功耗	<7mW	<7mW	<5mW	1.8mA 🔥
多片同步	—	—	—	8片联动(16-ch)
内置 LDO	✅ ALDO+DLDO	✅ ALDO+DLDO	✅ ALDO+DLDO	✅ ALDO+DLDO
供电电压	1.8~3.3V	1.8~3.3V	1.8~3.3V	1.8~3.3V
封装	3×3 QFN-16	3×3 QFN-16	3×3 QFN-20	3×3 QFN-20

⚠️ 关键差异点:

• SNR:JY6130/JY6166 达到 106 dB,比 JY6100/JY6102 高 2dB

• 功耗:JY6166 立体声仅 1.8 mA,是系列中最低

• 多片同步:只有 JY6166 支持 TDM 8 片联动,适合麦克风阵列

3.2 与竞品的代际差异

以 JY6166(旗舰款)vs 顺芯 ES7243(业内常见方案)为例:

参数	JY6166	ES7243	差距
SNR	106 dB	102 dB	+4 dB
立体声功耗	1.8 mA	14~19 mA	约 1/8
供电	单电源 1.8~3.3V	三路供电	简化 BOM
内置 LDO	✅	❌	省 2 颗稳压器

---

四、四款 ADC 的选型决策树

决策树(按需求优先级)

是否需要 I²C 灵活配置?
├─ 否 → 零代码快速导入
│   ├─ 数字麦直连? → 是 → JY6100 (PDM+HW)
│   └─ 模拟麦接入? → 是 → JY6130 (I²S+HW)
│
└─ 是 → 需要软件编程
    ├─ 是否多麦阵列(≥4麦)?
    │   ├─ 是 → JY6166 (I²S+I²C, 8片联动)
    │   └─ 否 → 数字麦? → JY6102 (PDM+I²C)
    │              模拟麦? → JY6166 (I²S+I²C)
    │
    └─ 功耗极度敏感? → JY6166 (1.8mA)

典型场景推荐

场景	推荐型号	理由
安防 IPC / 行车记录仪	JY6130	I²S + HW,零驱动快速导入,106dB SNR
低成本数字麦方案	JY6100	PDM + HW,QFN-16 最小封装,成本最优
智能音箱 / 麦克风阵列	JY6166	8 片联动,TDM 相位同步,超低功耗
便携录音笔 / 运动相机	JY6166	1.8mA 功耗,单电源简化 BOM
工业设备 / 会议麦克风	JY6102 或 JY6166	I²C 可编程,灵活调节 PGA 和采样率

---

五、核心技术亮点(全系列共享)

5.1 单电源 + 内置双 LDO

所有 JY61xx 系列均内置 ALDO(模拟 LDO) + DLDO(数字 LDO),只需单电源(1.8~3.3V)即可工作。对比竞品需要多路供电+外置稳压器,JY61xx 能:

• 省 BOM:外置 LDO -2 颗,去耦电容 -4 颗

• 省 PCB 走线:单电源,走线简化

• 提升可靠性:内置 LDO 的电源纹波抑制比(PSRR)更好

5.2 集成 PLL,支持非标准时钟

JY61xx 系列均集成 PLL(Phase-Locked Loop),支持:

• 标准音频时钟(64Fs、128Fs、256Fs、384Fs、512Fs)

• USB 时钟(12/24 MHz)

• 非标准时钟(13MHz、15.36MHz、19.2MHz 等)

这意味着可以直接复用 SoC 的晶振,无需额外音频晶振。

5.3 SNR 106dB:微弱信号的真实拾音能力

SNR 106dB 在 2 通道 ADC 中处于行业领先。对比:

ADC	SNR	实际意义
某品 ES7243	102 dB	主流水平
JY6130/JY6166	106 dB	+4dB = 底噪降低约 37%

在远场拾音/安防监控等微弱信号场景,4dB 的 SNR 差异是可听见的音质提升。

---

六、硬件设计参考(以 JY6166 为例)

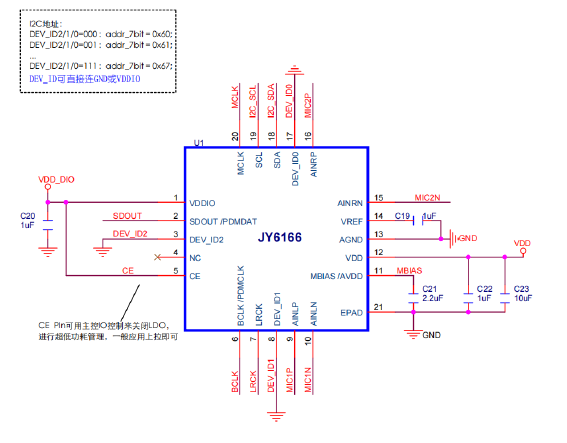

典型应用电路

多片级联(麦克风阵列)

JY6166 支持 TDM 模式下的多片相位同步:

              Master I²S
                 │
    ┌────────────┼────────────┬─────────────┐
    │            │            │             │
  JY6166       JY6166       JY6166       JY6166
  (DEV0)       (DEV1)       (DEV2)       (DEV3)
   Slot0/1      Slot2/3      Slot4/5      Slot6/7
    2麦          2麦          2麦          2麦
                    = 8 麦阵列

每片 JY6166 通过 I²C 地址配置(DEV_ID[2:0])选择 TDM slot,最多 8 片 = 16 通道。

---

七、驱动支持与开发资源

平台	JY6100/6130(HW)	JY6102/6166(I²C)
ESP32	硬件配置,零代码	I²C 驱动(GitHub)
RK3588/RK3308	Device Tree 配置	ALSA driver
STM32	SAI 配置	I²C HAL 示例
NXP i.MX	SAI 配置	I²C driver

---

八、总结:一个系列,四种选择,覆盖全场景

如果你需要…	推荐
最低成本 + 零代码	JY6100(PDM+HW) 或 JY6130(I²S+HW)
最低功耗 + 多麦阵列	JY6166(1.8mA, 8片联动)
灵活配置 + 数字麦	JY6102(PDM+I²C)
通用灵活方案	JY6166(I²S+PDM+I²C, 旗舰全能)

JY61x 系列的设计哲学:不是"一颗芯片打天下",而是"一个架构,四种配置,按需选型"。
